Электронный тахеометр серии DTM-652. Руководство пользователя - часть 1

Контактная информация

Trimble Navigation Limited

Предупреждение - Данное оборудование

Engineering and Construction Division

C

сертифицировано и соответствует Классу В

5475 Kellenburger Road

персональных компьютеров и периферийных

устройств согласно подразделу В части 15

Dayton, Ohio 45424-1099

правил FCC. Только внешние устройства

USA

(компьютеры и периферийные устройства),

800-538-7800 (бесплатный звонок в США)

сертифицированные и соответствующие

+1-937-245-5600 Телефон

классу В могут быть подключены к данному

+1-937-233-9004 Факс

устройству. Работа с не сертифицированным

www.trimble.com

оборудованием может привести к

возникновению помех приему радио или

Авторские права и торговые марки

телевизионных сигналов. Подключение не

экранированных интерфейсных кабелей к

оборудованию аннулирует сертификацию

защищены.

FCC для данного устройства и может вызвать

Все торговые марки являются собственностью их владельцев.

помехи, уровень которых значительно

превышает установленные FCC пределы.

Запрещается изменять содержание данного руководства как в

целом так и любой его части без специального разрешения.

Уведомляем вас, что любые изменения или

Содержание данного руководства может быть изменено без

модификация оборудования без

предупреждения. Мы предпринимаем все меры по улучшению

соответствующего разрешения лишает вас

данного руководства, если вы найдете в нем неточности,

права работать с этим оборудованием.

просим сообщить об этом местному дилеру.

Примечание к изданию

Европейский союз

Соответствует директиве EU EMC.

Это издание: Электронный тахеометр DTM-652 Руководство

пользователя, дата выпуска Май 2006. Руководство описывает

программное обеспечение для DTM-652 Ver A1.2.0.

Канада

Примечания

Эта цифровая аппаратура класса B соответствует всем

США

требованиям Правил для оборудования, способного вызвать

помехи в Канаде.

Удовлетворяет условиям FCC 15B Класс B.

Cet appareil numйrique de la Class B respecte toutes les exigences

Данное оборудование было протестировано и соответствует

du Rиglement sur le matйriel brouilleur du Canada.

Классу В персональных компьютеров и периферийных

устройств согласно части 15 правил FCC. Эти ограничения

Тайвань

разработаны для защиты против возникновения помех в

Требования к переработке аккумуляторов

жилых помещениях. Это оборудование генерирует, использует

Данное оборудование содержит съемную

и может излучать радиочастотные сигналы, и, если

батарею.

установлено не в соответствии с инструкциями, может вызвать

помехи радиосвязи. При этом не гарантируется, что помехи не

Правила Тайваня требуют переработки использованных

могут возникнуть в некоторых индивидуальных случаях.

батарей.

Если данное устройство вызвало помехи приему радио или

Примечание для пользователей

телевизионных сигналов, что можно определить его

Европейского Союза

включением и выключением, вы можете устранить эти помехи

Чтобы получить информацию о переработке и

одним из следующих способов:

другую подробную информацию, посмотрите:

- переместить или развернуть приемную антенну;

www.trimble.com/environment/summary.html

- увеличить расстояние между оборудованием и приемником;

Переработка в Европе

- подсоединить оборудование к другой розетке питания,

Для переработки оборудования Trimble WEEE, позвоните: +31

отдельной от той, куда подключен приемник;

497 53 2430, и

- проконсультироваться с дилером или радиоинженером.

попросите соединить с “WEEE associate”, или направьте

письменный запрос инструкций по переработке по адресу:

Trimble Europe BV

c/o Menlo Worldwide Logistics

Meerheide 45

5521 DZ Eersel, NL

Безопасность

Введение

Перед использованием инструмента DTM-652, для обеспечения личной

безопасности, внимательно и в полной мере ознакомьтесь с этим руководством.

Хотя продукция фирмы Nikon разработана для обеспечения максимальной

безопасности при ее использовании, некорректное обращение с приборами или

игнорирование инструкции по эксплуатации может привести к травмам

персонала или повреждениям оборудования.

Вам также необходимо прочесть документацию к другому оборудованию,

которое вы используете совместно с электронным тахеометром DTM-652.

Безопасность при работе со световым излучением

Электронный тахеометр DTM-652 - это прибор светового излучения Класса 1.

Приборы светового излучения Класса 1 не требуют при использовании

специальных мер предосторожности, дополнительной маркировки или

прохождения специального инструктажа по технике безопасности..

Таблица 1.1 Характеристики светового излучения

Длина волны

850 нм

Метод

CW

передачи

Выходная

<200 мВт

мощность

Частота

15 кГц

повторения

Таблица 1.2 Характеристики светового излучения для створоуказателя Lumi-Guide

Длина волны

670 íì

Метод

1 Ãö è CW

передачи

Таблица 1.3 Класс безопасности

Европа

EN60825-1/Am.2:2001 (IEC60825-1/Am.2:2001), class 1

США

FDA21CFR, Часть 1040, Разделы 1040.10 и 1040.11

(за исключением изменений Laser Notice No. 50,

датированных July 26, 2001), класс 1

iv

Безопасность

Предупреждения и предосторожения

Для отображения информации о безопасности, приняты следующие

соглашения:

ПРЕДУПРЕЖДЕНИЕ - Предупреждение сигнализирует вам о ситуации, которая может

C

стать причиной смерти или серьезного вреда.

ПРЕДОСТЕРЕЖЕНИЕ - Предостережение сигнализирует вам о ситуации, которая может

C

причинить вред или уничтожение имущества.

Всегда читайте и внимательно следуйте инструкциям.

Предупреждения

Перед использованием инструмента ознакомьтесь со следующими

предупреждениями и всегда следуйте их инструкциям:

ПРЕДУПРЕЖДЕНИЕ - Никогда не смотрите в зрительную трубу на солнце - это может

C

привести к повреждению глаз.

ПРЕДУПРЕЖДЕНИЕ - В DTM-652 не предусмотрена взрывозащитная конструкция. Не

C

используйте инструмент на угольных шахтах, в местах загрязненных угольной пылью или

вблизи других горючих веществ.

ПРЕДУПРЕЖДЕНИЕ - Никогда не разбирайте, не изменяйте и не ремонтируйте

C

инструмент самостоятельно. Это может привести к возгоранию прибора, или вы можете

получить электрический удар или ожог.

ПРЕДУПРЕЖДЕНИЕ - Используйте ТОЛЬКО оригинальное зарядное устройство

C

(Артикул HXE21195), поставляемое с прибором, для зарядки аккумулятора (BC-80). НЕ

ИСПОЛЬЗУЙТЕ любые другие зарядные устройства, кроме прилагаемого.

Использование других зарядных устройств может привести к возгоранию, пожару, а также

повреждению батареи. Вы не можете использовать старые зарядные устройства Nikon

моделей Q7U/E или Q-7C, чтобы зарядить BC-80.

ПРЕДУПРЕЖДЕНИЕ - Во время зарядки батареи не накрывайте зарядное устройство

C

материалом или тканью, это может привести к перегреву. Будьте внимательны, зарядное

устройство достаточно сильно излучает тепло.

ПРЕДУПРЕЖДЕНИЕ - Не заряжайте батарею в сырых или пыльных местах, на прямом

C

солнечном свете и близко от источников тепла. Не заряжайте батарею, если она сырая.

Это может привести к удару током, перегреву или возгоранию батареи.

Электронный тахеометр DTM-652. Руководство пользователя v

Безопасность

ПРЕДУПРЕЖДЕНИЕ - Несмотря на то, что батарея (ВС-80) снабжена автоматом

C

размыкания при коротком замыкании её контактов, необходимо заботиться о том, чтобы

не допускать короткого замыкания выводов. Короткое замыкание может вызвать

возгорание батареи или привести к ожогу.

ПРЕДУПРЕЖДЕНИЕ - Никогда не нагревайте и не жгите батарею. Это может привести к

C

утечке химического вещества или повреждению корпуса и стать причиной серьезных

повреждений.

ПРЕДУПРЕЖДЕНИЕ - При хранении батареи или зарядного устройства, чтобы избежать

C

короткого замыкания, изолируйте контакты предохранительной тесьмой. Отсутствие

изоляции может привести к короткому замыканию и стать причиной возгорания, ожога

или привести к поломке инструмента.

Предостережения

Перед использованием инструмента ознакомьтесь со следующими

предостережениями и всегда следуйте их инструкциям:

ПРЕДОСТЕРЕЖЕНИЕ - Использование органов управления, настройки или выполнение

C

действий не в соответствии с их назначением может вызвать опасное излучение.

ПРЕДОСТЕРЕЖЕНИЕ - Металлические ножки штатива очень острые, вы можете

C

пораниться. Будьте осторожны при переноске и установке штатива.

ПРЕДОСТЕРЕЖЕНИЕ - Проверьте плечевой ремень и его застежку перед переносом

C

штатива или инструмента, закрытого в транспортировочном ящике. Повреждение ремня

или не до конца застегнутая пряжка могут стать причиной случайного падения

инструмента, что может нанести вред инструменту и вам.

ПРЕДОСТЕРЕЖЕНИЕ - Перед установкой штатива удостоверьтесь, что ножки штатива

C

хорошо закреплены. В противном случае вы по дороге можете поранить руку или ногу

острием ножки штатива.

ПРЕДОСТЕРЕЖЕНИЕ - После установки прибора на штатив крепко затяните

C

закрепительные винты на ножках штатива. В противном случае при падении штатива

инструмент может получить повреждение или нанести вред вам.

ПРЕДОСТЕРЕЖЕНИЕ - После установки прибора на штатив, крепко затяните становой

C

винт трегера. В противном случае инструмент может упасть со штатива и получить

повреждения или нанести вред вам.

vi

Безопасность

ПРЕДОСТЕРЕЖЕНИЕ - Надежно затяните зажимной винт трегера. Если он

C

недостаточно закреплен, трегер может упасть, когда вы станете поднимать инструмент,

что может причинить вред вам или инструменту.

ПРЕДОСТЕРЕЖЕНИЕ - Перед тем, как вынуть инструмент из ящика для переноски,

C

убедитесь, что батарея надежно стоит на месте и что клавиши крепления батареи

установлено в вертикальное положение (LOCK). Если батарея закреплена ненадежно

она может отделиться от основного блока и прибор может упасть, когда вы будете

поднимать инструмент, что может причинить вред вам и инструменту.

ПРЕДОСТЕРЕЖЕНИЕ - Не складывайте предметы на транспортировочном ящике и не

C

используйте его вместо стула. Пластиковый транспортировочный ящик неустойчив, его

поверхность скользкая. Вы можете упасть и удариться или предметы могут разбиться.

ПРЕДОСТЕРЕЖЕНИЕ - Если инструмент обнаружит сильное электромагнитное

C

излучение, система может прекратить работу во избежание ошибочных измерений. Если

это случилось, выключите инструмент и удалите источник электромагнитных волн.

Затем включите инструмент и возобновите работу.

Электронный тахеометр DTM-652. Руководство пользователя vi i

Введение

1

Внешний вид инструмента

На Рисунке 1.1, Рисунке 1.2 и Рисунке 1.3 показаны основные части

инструмента DTM-652.

Кнопка фиксатора

батареи

Видоискатель

(грубая наводка)

Марка стыковки

блока и батареи

Фокусировка

трубы

Винт точной наводки

Окуляр

по вертикали

Фокусировка

нитей

Зажимной винт

Крышка пластины

визирных нитей

Цилиндрический

уровень

Зажимной винт

Экран и

клавиатура

стороны 1

Винт точной наводки

по горизонтали

Марка хранения

Головка зажимного

винта трегера

Рисунок 1.1

Электронный тахеометр DTM-652 - Сторона-1

3

1 Введение

Батарея и

ручка для

переноски

Визир

Lumi-guide

(створоуказатель)

Марка

Объектив

горизонтальной

оси

Оптический отвес

Экран и клавиатура

стороны 2

Разъем данных и

подачи внешнего

электропитания

(Вх. напряжение

Трегер

7.2-11 В DC)

Круглый уровень

Уровневые винты

Основание

Рисунок 1.2

Электронный тахеометр DTM-652 - Сторона-2

4 Электронный тахеометр DTM-652. Руководство пользователя

Введение

1

Разъем карты

CompactFlash

Кнопка выброса

Разъем USB A

(для USB памяти)

Разъем USB B

(для ActiveSync)

Рисунок 1.3

Порты CompactFlash и USB

Хранение

Перед использованием инструмента прочтите инструкции по хранению

прибора и следуйте им в дальнейшем:

•

Не оставляйте инструмент надолго на солнце или в закрытом нагретом

транспорте. Перегрев неблагоприятно воздействует на его

производительность.

•

Если DTM-652 был использован при неблагоприятной погоде,

немедленно протрите всю влагу и пыль, высушите его полностью перед

укладкой в транспортировочный ящик. Инструмент содержит много

чувствительных электронных схем, которые необходимо хорошо

предохранять от пыли и влаги. Если пыль и влага попадут в инструмент,

то могут произойти серьезные неполадки.

•

В полевых условиях убедитесь, что крышки надежно закрыты. Если вы

откроете крышку разъема и/или крышку слота карты в поле, инструмент

не будет защищен от влаги и пыли в соответствии со стандартом (IP 54).

•

Перед тем, как открыть крышку разъема или слота карты, вытрите всю

влагу.Если вы открываете крышку, вокруг которой собралась влага,это

может привести к отказу оборудования.

5

1 Введение

•

Внезапное изменение температуры может привести к затемнению линз и

сильно повлиять на уменьшение дальности действия прибора или стать

причиной сбоя в системе электроники. Поступайте следующим образом:

внося инструмент в теплое помещение, оставляйте его в закрытом ящике

до тех пор, пока его температура не сравняется с комнатной.

•

Избегайте хранения DTM-652 в жарких и влажных местах. Батарея

должна хранится в сухом помещении, при температуре ниже 30 °C (86

°F). Высокая температура и чрезмерная влажность могут привести к

появлению плесени на линзах и порче электронных микросхем, что ведет

к повреждению инструмента.

•

Храните батарею разряженной, в специальной коробке.

•

При хранении инструмента в районах с экстремально низкими

температурами, оставляйте транспортировочный ящик открытым.

•

Не затягивайте слишком сильно любые закрепительные винты.

•

При работе вертикальные и горизонтальные винты точной настройки и

уровневые винты по возможности необходимо устанавливать к центру их

хода, как показано линией на ручке. Для завершения наведения вращайте

по часовой стрелке винты точной настройки.

•

Если трегер не будет использоваться в течение длительного времени,

заблокируйте внизу закрепительный винт трегера и затяните становой

винт трегера.

•

Не используйте органические растворители (такие как эфир или

растворитель краски) для протирания неметаллических частей

инструмента, таких как клавиатура. Это может привести к

обесцвечиванию поверхности или отслаиванию нанесенных надписей.

Используйте для протирания этих частей мягкую ткань, слегка

смоченную водой или моющим средством.

•

Оптические линзы могут быть очищены путем осторожного протирания

мягкой кисточкой или специальной тканью для линз, смоченных спиртом.

•

Крышка сетки визирных нитей должна быть

правильно подогнана. Не прилагайте к ней

чрезмерных усилий, чтобы не утратилась ее

водонепроницаемость.

•

Нажимайте на колпачок, закрывающий разъем

для вывода данных и подачи внешнего

электропитания, до тех пор, пока он не

Крышка сетки нитей

защелкнется и не станет на место. Инструмент

не будет водонепроницаем, пока этот колпачок

не закрыт или пока используется разъем для вывода данных и подачи

внешнего электропитания.

6 Электронный тахеометр DTM-652. Руководство пользователя

2 Подготовка к работе

Распаковка и упаковка инструмента

Примечание - Аккуратно переносите DTM-652, чтобы защитить его от

вибраций и ударов.

Распаковка

При распаковке держите прибор за переносную

ручку и аккуратно вынимайте из ящика.

Упаковка

Примечание - Храните инструмент с

присоединенной батареей.

Для упаковки инструмента в

транспортировочный ящик:

1.

Установите зрительную трубу в горизонтальное положение для Стороны

1.

2.

Совместите марку положения хранения O

в нижней части клавиатуры на Стороне 1 с

маркой W на зажимном винте трегера.

3.

Слегка затяните зажимной винт.

4.

Поместите инструмент в ящик для

переноски.

Зарядка батареи

Перед зарядкой батареи ознакомьтесь с предупреждениями (они также

приведены вначале руководства в главе Техника безопасности) и следующими

замечаниями.

ПРЕДУПРЕЖДЕНИЕ - Используйте ТОЛЬКО оригинальное зарядное устройство,

C

поставляемое с прибором, для зарядки аккумулятора (BC-80). НЕ ИСПОЛЬЗУЙТЕ любые

другие зарядные устройства, кроме прилагаемого. Использование других зарядных

устройств может привести к возгоранию, пожару, а также повреждению батареи. Вы не

можете использовать старые зарядные устройства Nikon моделей Q7U/E или Q-7C,

чтобы зарядить BC-80.

10 Электронный тахеометр DTM-652. Руководство пользователя

Подготовка к работе

2

ПРЕДУПРЕЖДЕНИЕ - Во время зарядки батареи не накрывайте зарядное устройство

C

материалом или тканью, это может привести к перегреву. Будьте внимательны, зарядное

устройство достаточно сильно излучает тепло.

ПРЕДУПРЕЖДЕНИЕ - Не заряжайте батарею в сырых или пыльных местах, на прямом

C

солнечном свете и близко от источников тепла. Не заряжайте батарею, если она сырая.

Это может привести к удару током, перегреву или возгоранию батареи.

ПРЕДУПРЕЖДЕНИЕ - Несмотря на то, что батарея (ВС-80) снабжена автоматом

C

размыкания при коротком замыкании её контактов, необходимо заботиться о том, чтобы

не допускать короткого замыкания выводов. Короткое замыкание может вызвать

возгорание батареи или привести к ожогу.

ПРЕДУПРЕЖДЕНИЕ - Никогда не нагревайте и не жгите батарею. Это может привести к

C

утечке химического вещества или повреждению корпуса и стать причиной серьезных

повреждений.

ПРЕДУПРЕЖДЕНИЕ - При хранении батареи или зарядного устройства, чтобы избежать

C

короткого замыкания, изолируйте контакты предохранительной тесьмой. Отсутствие

изоляции может привести к короткому замыканию и стать причиной возгорания, ожога

или привести к поломке инструмента.

Важные замечания

•

Заряжайте батарею в помещении при температуре от 10 °C до 40 °C (от 50

°F до 104 °F). Нормальная зарядка вне этого диапазона температур

невозможна, так как при этом будет срабатывать устройство защиты.

•

После зарядки батареи не заряжайте ее снова, пока она не будет

полностью разряжена. Перезарядка полностью заряженной батареи

снижает ее емкость.

•

Для предотвращения неисправностей, держите разъем зарядного

устройства в чистоте.

•

Если индикатор LED2 мигает оранжевым и зеленым после начала

зарядки, это означает что возможно возникли проблемы с батареей. Не

заряжайте и не используйте больше эту батарею и свяжитесь с вашим

дилером.

•

Если при зарядке батареи температура упадет ниже 10 °C (50 °F), зарядка

прекратится. Зарядка возобновится, когда температура снова повысится

до 10 °C (50 °F).

11

2 Подготовка к работе

•

Если батарея заряжается при нормальной температуре (от 10 °C до 40 °C

или от 50 °F до 104 °F) и индикаторы LED1 и LED2 остаются оранжевыми

более чем три часа, возможно что-то не в порядке с батареей. Не

заряжайте и не используйте больше эту батарею. Свяжитесь с вашим

дилером.

•

Во время зарядки батареи зарядное устройство и сама батарея будут

нагреваться. Это нормальное явление.

•

Если батарея эксплуатируется при температуре меньше чем -20 °C (-4 °F),

уменьшается ее емкость и соответственно время работы будет ниже, чем

при нормальной (комнатной) температуре.

•

Батарея оставленная на длительный период времени без эксплуатации не

может быть снова заряжена до ее полной емкости.

Зарядка батареи

1.

Вставьте вилку питания в розетку

переменного напряжения.

2.

Соедините кабель от зарядного

устройства с батареей.

Оба индикатора LED1 и LED2 на

зарядном устройстве загорятся

оранжевым и зарядка начнется

LED2

автоматически.

LED1

Когда зарядка будет завершена,

индикатор LED2 станет зеленым.

Отсоединение и присоединение батареи

Отсоединение батареи ВС-80

ПРЕДОСТЕРЕЖЕНИЕ - Избегайте прикосновения к контактам батареи.

C

1.

Если инструмент включен, нажмите кнопку [PWR] для его выключения.

2.

Установите клавиши крепления батареи в

горизонтальное положение (UNLOCK).

Для этого нажмите внутрь каждую

клавишу.

3.

Нажав на обе клавиши, поднимите

батарею вверх от основного блока

инструмента.

12 Электронный тахеометр DTM-652. Руководство пользователя

Подготовка к работе

2

Присоединение батареи BC-80

ПРЕДОСТЕРЕЖЕНИЕ - Перед тем, как поднять инструмент за ручку для переноски,

C

убедитесь, что батарея надежно закреплена на своем месте и что клавиши крепления

батареи находятся в вертикальном (LOCK) положении. Если батарея закреплена

ненадежно, основной блок может отделиться или упасть, когда вы будете поднимать

инструмент. При этом может быть нанесен вред вам и инструменту.

1.

Убедитесь, что клавиши крепления батареи в горизонтальном положении

(UNLOCK).

2.

Совместите марку на правой клавише

крепления батареи O с такой же маркой

на основном блоке инструмента.

3.

Нажав на обе клавиши, опустите батарею

на соединительные контакты сверху

инструмента.

4.

После установки батареи на место,

освободите клавиши крепления батареи.

5.

Установите клавиши крепления батареи в

положение LOCK

вертикальное положение (LOCK). Для

этого поверните наружу каждую клавишу.

После правильной установки и

закрепления батареи, между батареей и

основным блоком прибора будет

небольшой зазор. Так задумано

разработчиками прибора.

Примечание - Внешняя батарея является дополнительной принадлежностью

прибора DTM-652. Если присоединены внешняя батарея и батарея BC-80,

прибор автоматически использует лучший источник питания.

Использование карты памяти CompactFlash (CF)

Примечание - CompactFlash является торговой маркой SanDisk Corporation.

ПРЕДОСТЕРЕЖЕНИЕ - Чтобы быть уверенным, что инструмент и карта пвмяти

C

остаются влагонепроницаемыми и пыленепроницаемыми, закройте крышку отсека карты

памяти и надежно защелкните ее.

ПРЕДОСТЕРЕЖЕНИЕ - Перед тем, как открыть крышку отсека карты памяти, удалите

C

всю влагу вокруг нее. В противном случае влага может попасть внутрь и вызвать

неисправность инструмента.

13

2 Подготовка к работе

ПРЕДОСТЕРЕЖЕНИЕ - Пока система записывает данные в карту памяти CF или

C

удаляет данные с карты памяти CF не делайте следующего, во избежании порчи карты

памяти или уничтожения данных на ней:

- Не вынимайте карту памяти CF

- Не снимайте батарею

- Не выключайте инструмент

ПРЕДОСТЕРЕЖЕНИЕ - Перед тем, как извлечь карту памяти CF из инструмента,

C

выключите инструмент. Если вы удаляете карту памяти из включенного инструмента,

карта может быть повреждена.

ПРЕДОСТЕРЕЖЕНИЕ - Nikon рекомендует использовать авторизованные карты памяти

C

CF (P/N HXA20657). Однако возожно использовать и другие карты памяти CF, при этом

работоспособность и надежность неизвестны и не могут быть гарантированы.

Установка карты памяти CF в разъем

1.

Чтобы открыть крышку отсека карты

памяти, поверните винт на 90 градусов

так, чтобы выступ на винте находился

ОТКРЫТО

в положении OPEN (ОТКРЫТО).

Винт

Примечание - НЕ поворачивайте этот

винт больше нормы - это может повредить

ЗАКРЫТО

винт.

2.

Поверните от себя чистую сторону

карты памяти CF, а сторону разъема к

CF карта

себе, после чего вставьте карту памяти в

отсек.

Разъем

Примечание - Убедитесь, что вы верно

направили карту памяти в разъем, перед тем

как втолкнуть ее в разъем. Карту можно

повредить, если вставить ее не той

Отсек

стороной, а потом слишком сильно вдавить ее

карты

в отсек.

памяти

14 Электронный тахеометр DTM-652. Руководство пользователя

Подготовка к работе

2

3.

Убедитесь, что выступ на винте

находился в положении OPEN

(ОТКРЫТО), после чего закройте

винт.

Положение

Открыто

Положение

Закрыто

ПРЕДОСТЕРЕЖЕНИЕ - Вы можете повредить крышку, если попытаетесь силой закрыть

C

ее, когда винт находится в горизонтальном LOCK (Закрыто) положении

4.

Поверните винт против часовой стрелки так, чтобы выемка на нем

оказалась в положении LOCK (Закрыто).

Примечание - Чтобы удостовериться, что крышка надежно закрыта,

примите во внимание, что крышка будет слегка приоткрыта, если вы не

довернули винт в положение LOCK. Убедитесь, что крышка плотно закрыта.

Извлечение карты памяти CF из отсека карты

1.

Поверните винт так, чтобы выемка на

нем оказалась в положении OPEN

(Открыто) и откройте крышку.

2.

Чтобы извлечь карту памяти CF,

Кнопка

нажмите кнопку выброса карты.

выброса

Использование карты памяти USB Memory Stick

ПРЕДОСТЕРЕЖЕНИЕ - Перед тем, как открыть крышку отсека карты памяти, удалите

C

всю влагу вокруг нее. В противном случае влага может попасть внутрь и вызвать

неисправность инструмента.

ПРЕДОСТЕРЕЖЕНИЕ - Nikon рекомендует отформатировать USB карту памяти перед

C

первым ее использованием на вашем компьютере

15

2 Подготовка к работе

ПРЕДОСТЕРЕЖЕНИЕ - Пока система записывает данные в USB карту памяти или

C

удаляет данные с USB карты памяти не делайте следующего, во избежании порчи карты

памяти или уничтожения данных на ней:

- Не вынимайте USB карту памяти

- Не снимайте батарею

- Не выключайте инструмент

ПРЕДОСТЕРЕЖЕНИЕ - Перед тем, как извлечь USB карту памяти из инструмента,

C

выключите инструмент. Если вы удаляете карту памяти из включенного инструмента,

карта может быть повреждена.

ПРЕДОСТЕРЕЖЕНИЕ - Не давите сильно на USB карту памяти.

C

ПРЕДОСТЕРЕЖЕНИЕ - Не гните, не роняйте и не бейте USB карту памяти.

C

ПРЕДОСТЕРЕЖЕНИЕ - При использовании или хранении USB карты памяти,

C

оберегайте ее от нагрева, воздействия влаги и прямых солнечных лучей.

ПРЕДОСТЕРЕЖЕНИЕ - Не пытайтесь закрыть крышку отсека карты с установленной в

инструмент USB картой памяти.

Установка USB карты памяти в соединительный разъем

1.

Откройте крышку отсека карты памяти. Смотрите Установка карты

памяти CF в разъем, стр. 14, Шага 1.

Примечание - НЕ поворачивайте этот винт больше нормы - это может

повредить винт.

2.

Посмотрите на форму разъема USB и в соответствии с этим, вставьте

карту памяти в инструмент. Смотрите Разъемы USB, стр. 165.

Примечание - Аккуратно придерживайте инструмент, когда устанавливаете

или вынимаете USB карту памяти в инструмент/из инструмента.

3.

Убедитесь, что выступ на винте находился в положении OPEN

(ОТКРЫТО), после чего закройте винт.

ПРЕДОСТЕРЕЖЕНИЕ - Вы можете повредить крышку, если попытаетесь силой закрыть

C

ее, когда винт находится в горизонтальном LOCK (Закрыто) положении.

4.

Поверните винт против часовой стрелки так, чтобы выемка на нем

оказалась в положении LOCK (Закрыто).

16 Электронный тахеометр DTM-652. Руководство пользователя

Подготовка к работе

2

Примечание - Чтобы удостовериться, что крышка надежно закрыта,

примите во внимание, что крышка будет слегка приоткрыта, если вы не

довернули винт в положение LOCK. Убедитесь, что крышка плотно закрыта.

Передача файлов из USB карты памяти в компьютер

Если вы установили на компьютер технологию Microsoft^® ActiveSync^® вы

можете использовать Microsoft Windows^® Explorer для:

•

Экспорта файлов с вашего компьютера в инструмент.

•

Импорта файлов записанного проекта из инструмента в ваш компьютер.

Для соединения USB карты памяти с компьютером, используйте

соединительный кабель:

1.

Вставьте больший разъем соединительного кабеля в соответствующий

разъем вашего компьютера.

2.

Откройте крышку отсека на инструменте. Смотрите Установка карты

памяти CF в разъем, стр. 14, Шага 1.

3.

Вставьте меньший разъем соединительного кабеля в разъем USB-B на

инструменте. Смотрите Разъемы USB, стр. 165.

Теперь вы можете просматривать, копировать или перемещать файлы проектов

между компьютером и инструментом.

Примечание - Чтобы использовать технологию ActiveSync, вам необходимо

установить драйверы для USB оборудования. Чтобы приобрести драйверы,

посетите Интернет-страницу www.trimble.com или свяжитесь с вашим

диллером.

Установка штатива

ПРЕДОСТЕРЕЖЕНИЕ - Ножки штатива достаточно острые и вы можете пораниться об

C

них. Будьте осторожны при переноске и установке штатива.

Примечание - Не переносите инструмент, закрепленный на штативе.

1.

Для установки штатива раздвиньте его ножки так, что бы он был

достаточно устойчив.

2.

Разместите штатив непосредственно над точкой станции. Для проверки

положения штатива, посмотрите через центральное отверстие площадки

штатива.

3.

Хорошо вдавите ножки штатива в землю.

4.

Выставьте по уровню верхнюю плоскость площадки штатива.

17

2 Подготовка к работе

Примечание - Если при центрировании инструмента использовать отвес

(смотрите Центрирование с помощью оптического отвеса, стр. 18), вы

должны точно выставить по уровню головку штатива.

5.

Затяните зажимные винты на ножках штатива.

6.

Установите прибор на площадку штатива.

7.

Вставьте становой винт штатива в центральное отверстие трегера

инструмента.

8.

Затяните становой винт штатива.

Центрирование с помощью оптического отвеса

Когда вы центрируете инструмент, вы выставляете его центральные оси так,

чтобы они проходили через точку станции.

Примечание - Не забудьте выполнить поверку и юстировку оптического

отвеса, если вы хотите достичь высокой точности измерений. Детальные

инструкции приводятся в разделе Проверка и юстировка оптического центрира,

стр. 153.

Для центрирования инструмента с помощью оптического отвеса:

1.

Установите инструмент на штатив. Как это сделать, описано в разделе

Установка штатива, стр. 17.

2.

Наблюдая в окуляр оптического отвеса,

совместите изображение точки центра станции с

центром сетки нитей. Для этого, вращайте

подъемные винты до тех пор, пока центральная

марка сетки нитей не окажется точно над

изображением точки станции.

3.

Пока вы поддерживаете платформу штатива

одной рукой, ослабляйте зажимные винты на ножках штатива и

настраивайте длину ножек, пока воздушный пузырек не окажется в

центре круглого уровня.

4.

Затем закрепите винты на ножках штатива.

5.

Используйте цилиндрический уровень для установки инструмента по

уровню. Детальное описание этого процесса приведено в разделе

Нивелировка, стр. 19.

6.

Наблюдая в окуляр оптического отвеса, проверьте, что изображение

центра станции все еще находится в центре марки визирных нитей.

18 Электронный тахеометр DTM-652. Руководство пользователя

Подготовка к работе

2

7.

Если точка станции ушла из центра, сделайте следующее:

-

Если точка станции незначительно ушла из центра, ослабьте

становой винт штатива и затем отцентрируйте инструмент на

штативе. Используйте только прямое перемещение инструмента к

центру. Не вращайте его.

-

Когда инструмент отценрирован, снова затяните становой винт.

Если смещение точки станции велико, повторите процедуру с Шага 2.

Нивелировка

Используйте цилиндрический уровень, чтобы сделать вертикальные оси

инструмента абсолютно вертикальными. Для нивелирования прибора

используется регулируемое по уровню основание.

Для нивелировки инструмента:

1.

Ослабьте закрепительный винт горизонтального круга.

2.

Поверните инструмент так, чтобы ось

A

цилиндрического уровня стала

параллельна двум подъемным винтам В и

С.

B

C

3.

Используйте подъемные винты В и С для

перемещения пузырька в нуль пункт.

4.

Поверните алидаду примерно на 90°.

1

5.

Переместите пузырек в нуль пункт, вращая

подъемный винт А.

6.

Повторите шаги с 1 по 5, чтобы привести

A

пузырек в центр в обеих ситуациях.

B

C

7.

Поверните алидаду на 180°.

8.

Если пузырек цилиндрического уровня

2

остается в нуль - пункте, нивелировка

прибора выполнена. Если пузырек уходит

из нуль пункта сделайте поверки и юстировки цилиндрического уровня.

Детальные инструкции приводятся в разделе Проверка и юстировка

оптического центрира, стр. 153.

19

2 Подготовка к работе

Наведение

огда вы наводите инструмент, вы нацеливаете

зрительную трубу на цель, фокусируете

изображение цели и совмещаете изображение

Центр

с пересечением визирных нитей.

пересечения

нитей

Для наведения инструмента:

1.

Настройте визир:

a.

Наведите зрительную трубу на

светлую поверхность такую, как

небо или лист бумаги.

ПРЕДУПРЕЖДЕНИЕ - Никогда не смотрите на солнце через зрительную трубу. Так вы

C

можете нанести вред своему зрению или потерять его.

b. Наблюдая в окуляр, вращайте

окулярное кольцо до тех пор, пока

сетка нитей не будет отчетливо видна.

2.

Устраните параллакс:

a.

Нацельте зрительную трубу на

изображение цели.

b. Поверните кольцо фокусировки до

появления сфокусированного

Визир

Кольцо

изображения цели на сетке нитей.

фокусировки

c.

Перемещайте ваш глаз вертикально и

горизонтально. Смотрите, переместилось ли изображение цели

относительно сетки нитей.

d. Если изображение цели не переместилось, значит параллакс

отсутствует.

e.

Если изображение цели сдвинулось, вращайте кольцо фокусировки

зрительной трубы. Затем повторите действия, начиная с Шага c.

3.

Поверните винт точной наводки.

Последний поворот винта точной наводки должен быть в направлении по

часовой стрелке, чтобы цель находилась точно в перекрестии сетки нитей.

20 Электронный тахеометр DTM-652. Руководство пользователя

Подготовка к работе

2

Установка призменного отражателя

1.

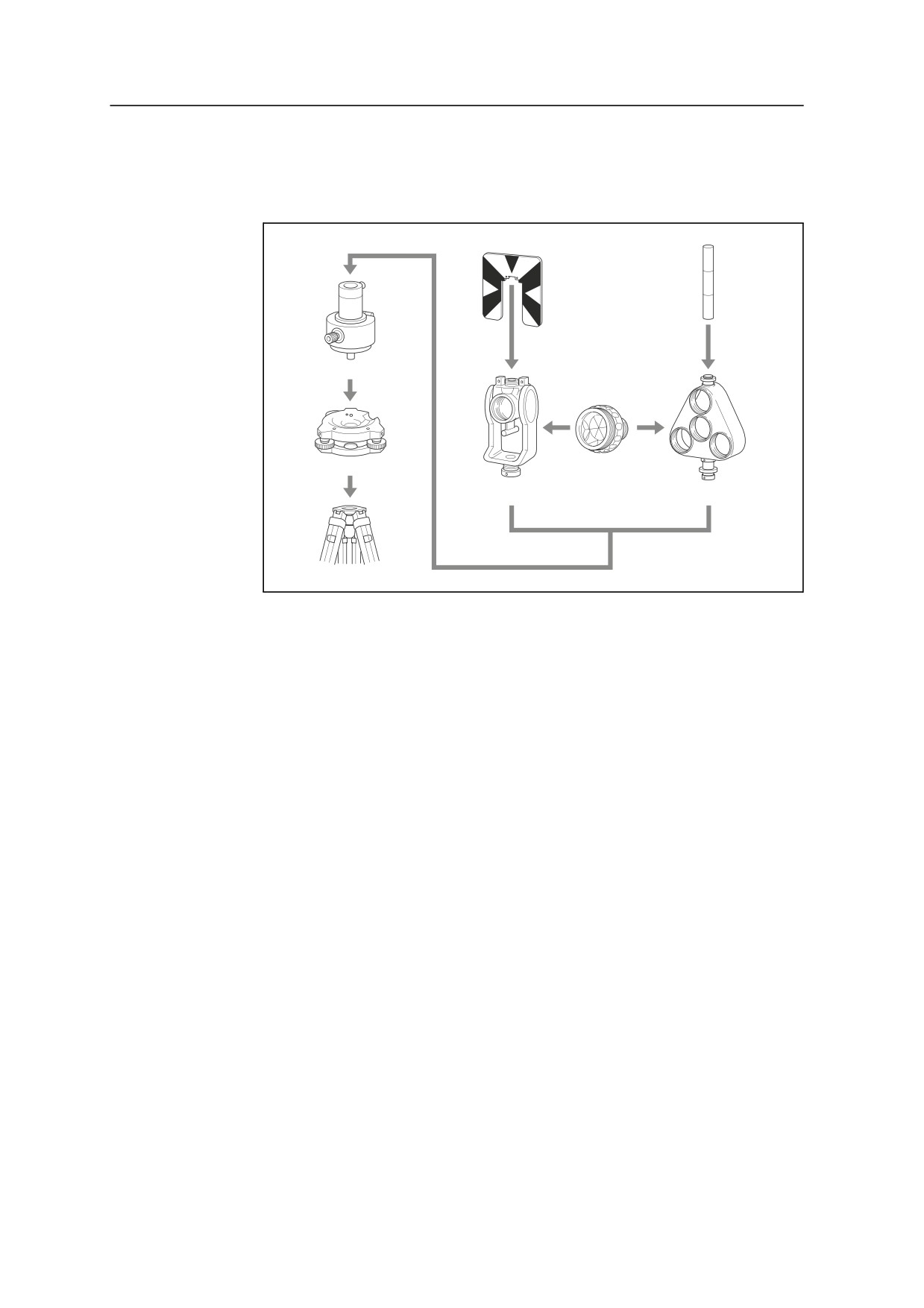

Соберите призменный отражатель как показано ниже, см. Рисунок 2.1.

Визирный цилиндр

Визирная марка одинарной призмы

Переходник трегера13/14

Трегер

Призма C

Держатель для

Держатель для

одной призмы

трех призм

Штатив

Рисунок 2.1

Сборка призменного отражателя

2.

Настройте высоту переходника трегера (смотрите стр. 22).

3.

При необходимости измените направление призмы (смотрите стр. 22).

4.

Установите постоянную призменного отражателя (смотрите стр. 22).

5.

Если используется держатель одиночной призмы, установите положение

подставки цели (смотрите стр. 23).

Подробные инструкции от Шага 2 до Шага 5 приводятся на соответствующих

страницах.

21

2 Подготовка к работе

Юстировка переходника трегера по высоте

Переходник трегера может быть отъюстирован на два положения по высоте.

Для использования призменного отражателя с DTM-652, устанавливайте его в

нижнее положение.

Для изменения высоты переходника трегера:

1.

Ослабьте винт юстировки высоты

переходника трегера.

Держатель призмы

2.

Переместите крепление держателя

призмы вверх или вниз, пока винт

регулировки по высоте не совпадет с

Винт юстировки

высоты

отверстием.

3.

Затяните снова юстировочный винт.

Изменение направления отражателя

Призменный отражатель, установленный на переходнике трегера может быть

повернут в любом направлении.

Для изменения направления отражателя:

1.

Ослабьте зажимной винт, повернув его по

направлению против часовой стрелки.

2.

Поверните верхнюю часть переходника

Зажать

трегера так, чтобы плоскость призмы

Зажим

находилась в нужном направлении.

3.

Поверните зажимной винт по часовой

Отпустить

стрелке.

Установка постоянной призмы

1.

Установите призму в однопризменный или трехпризменный держатель.

Подсказка - Чтобы использовать трехпризменный держатель как однопризменный,

B

вставляйте призму в его центральное отверстие.

2.

Установите постоянную призмы. Для этого

удерживайте нажатой в течение одной

секунды кнопку [MSR1] или [MSR2]. Подробнее

об этом смотрите в разделе Параметры

измерений, стр. 55.

Примечание - Постоянная призмы Nikon всегда

равна 0, в случае однопризменного или трехпризменного держателя.

Если постоянная призмы не равна 0 мм, вы должны ввести значение постоянной призмы в поле Конст.

Например, если постоянная вашей призмы равна 30 мм, введите 30мм в поле Конст на инструменте.

22 Электронный тахеометр DTM-652. Руководство пользователя

Подготовка к работе

2

Установка положения визирной марки отражателя

Подсказка -При измерениях на коротких расстояниях слегка наклоняйте призму на

B

небольшой угол от оси наведения.

Если вы используете одиночную призму, убедитесь что визирная марка

находится в одной плоскости с призмой и переходником трегера.

Для установки положения визирной марки:

1.

Используйте два установочных винта для

Центр осей

крепления визирной марки к держателю

одиночной призмы.

2.

В пределах диапазона работы

закрепительного винта держателя

установите визирную марку с выемкой

таким образом, чтобы она совместилась с

вертикальной осью призмы и переходника

трегера.

Переноска транспортировочного ящика

Для того, чтобы сделать переноску ящика комфортабельной и безопасной, на

нем расположены два ремня:

•

Для переноски ящика на плече,

прикрепите один ремень к ящику со

стороны переноски.

•

Для переноски ящика на спине,

прикрепите два ремня со стороны,

помеченной стикером Nikon.

Рисунок 2.2 на стр. 24 показывает, как правильно прикрепить ремень к ящику.

23

2 Подготовка к работе

Чтобы убедиться, что край ремня закреплен правильно:

1.

Установите ремень и части, присоединяемые к ремню для использования

как в наплечном так и наспинном варианте, как описано на стр. 23.

2.

Возьмите край ремня и проденьте через части в порядке, показанном

ниже.

1

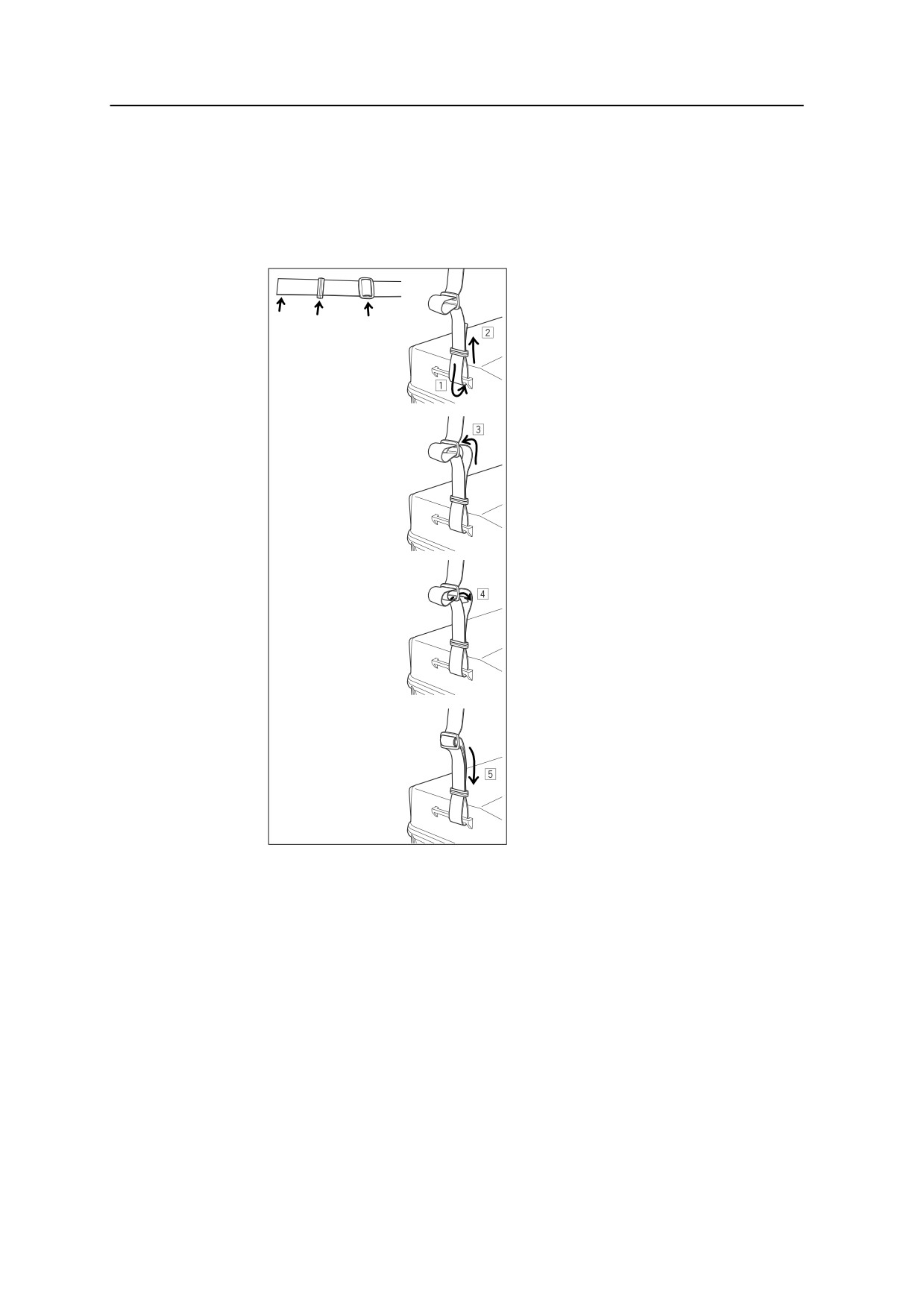

Рисунок 2.2

Присоединение ремня к ящику инструмента

24 Электронный тахеометр DTM-652. Руководство пользователя

Подготовка к работе

2

Измерения при КЛ/КП

Вы можете производить измерения при двух кругах. Для смены круга,

поверните инструмент на 180Ч по основанию, а также поверните зрительную

трубу на 180Ч против ее обычного положения.

При осреднении величин измерений при КП и при КЛ, вы можете свести на нет

большинство постоянных механических ошибок. Некоторые ошибки, такие как

ошибка вертикальной оси, не могут быть устранены вышеуказанным образом.

ПРЕДОСТЕРЕЖЕНИЕ - При повороте зрительной трубы следите, чтобы ваши пальцы не

C

попали в щель между основанием инструмента и зрительной трубой.

При измерении при КП вертикальный круг расположен слева от окуляра зрительной

трубы. При измерении при КЛ вертикальный круг расположен справа от окуляра

зрительной трубы.

Измерение при КЛ

Измерение при КП

25

3 Начало работы

Включение и выключение инструмента

Включение инструмента

1.

Для включения инструмента нажмите

кнопку [PWR]. Появится стартовый экран. На

нем показаны: текущая температура,

давление, дата и время.

2.

Чтобы изменить значения температуры и

давления используйте курсорные клавиши [^]

или [v] для выбора поля, которое вы хотите

изменить, после чего нажмите [ENT].

3.

Если вы хотите инициализировать

горизонтальный угол, поверните алидаду.

4.

Наклоните зрительную трубу, пока она не

будет в горизонтальном положении КП.

IЕсли вы введете ваше имя или имя вашей компании поле "Владелец:",

то текст из этого поля будет появляться на стартовой заставке. Для

установки поля "Владелец:" войдите в Меню > Установки > Другие.

Подробнее об этом смотрите в соответствующем разделе

страница 125.

Если вы используете инициализацию горизонтального угла, вы должны повернуть алидаду для

инициализации горизонтального угла каждый раз после включения прибора. Если вы сделали это вы

можете спокойно фиксировать направление горизонтального угла даже если инструмент перемещался в

выключенном состоянии.

Если труба была наклонена до вращения алидады, то горизонтальный угол не инициализируется

заново, вместо этого восстанавливается последний отсчет по кругу, который был перед выключением

прибора.

Выключение инструмента

Чтобы выключить инструмент, нажите [PWR] и [ENT].

28 Электронный тахеометр DTM-652. Руководство пользователя

Начало работы

3

Затем сделайте одно из следующего:

Нажмите ...

Чтобы ...

[ENT] снова

выключить инструмент

Программную кнопку

перезагрузить программу и перезапустить инструмент

Перез

Программную кнопку

перевести инструмент в режим ожидания (энергосбережения)

Ожид

[ESC]

прервать процесс выключения прибора и вернуться к

предыдущему экрану

Если вы нажмете программную клавишу Перез, программное обеспечение перезагрузится и появится

основной экран измерений без открытия проекта.

Режим ожидания

Если вы нажимаете программную кнопку Ожид в

экране отключения питания или устанавливаете

параметры режима энергосбережения

(смЭнергосбережение, стр. 123), инструмент

переходит в режим ожидания.

Когда он находится в этом режиме, он ожидает что

произойдет одно из следующего:

•

Вы нажмете клавишу

•

Инструмент получит команду дистанционного управления

•

Вы повернете алидаду

•

Вы наклоните зрительную трубу

Выбор языка

Инструмент DTM-652 поддерживает китайский язык. Для выбора другого

языка:

1.

.Включите прибор и находясь в экране НАКЛ.

ЗР. ТРУБЫ, нажмите [ESC], затем нажмите [3].

Появится экран Выбрать язык. На экране

будут показаны доступные языки.

Текущий выбранный язык будет

подсвечен.

29

3 Начало работы

2.

Нажмите [^] или [v] для выбора нужного

языка и затем нажмите [ENT] .

Инструмент перезагрузится и на экране

появится стартовый экран Tilt Telescope

на выбранном вами языке.

Изменение региональных настроек

Вы можете быстро настроить электронный тахеометр Nikon в соответствие с

ранее заданной комбинацией параметров или параметрами региональных

настроек по умолчанию. Экран РЕГИОН. НАСТРОЙКИ появляется только

после настройки языка интерфейса и наклона зрительной трубы. Чтобы

изменить региональные настройки:

1.

Выполните процедуры, описанные в разделе Выбор языка, стр. 29.

После перезагрузки инструмента и

наклона зрительной трубы появится экран

РЕГИОН. НАСТРОЙКИ.

2.

Нажмите [^] или [v] ля выбора требуемых

параметров региональной настройки и

затем нажмите [ENT].

3.

Если вы не хотите менять региональные настройки, нажмите [ESC].

Инструмент продолжит работу в соответствие с ранее установленными

параметрами..

Параметры, которые можно настроить в экране РЕГИОН. НАСТРОЙКИ

показаны ниже:

Категория

Параметр

Европа

Международные США

Углы

Ноль ВК

Зенит

Зенит

Зенит

Точность

0.5"

0.5"

0.5"

corr. ГК

Вкл

Вкл

Вкл

ГК

Азимут

Азимут

Азимут

Расстояния

Масштаб

1.000000

1.000000

1.000000

Корр. Т-Д

Вкл

Вкл

Вкл

Ур. моря

Выкл

Выкл

Выкл

Корр.C&R

0.132

0.132

0.132

30 Электронный тахеометр DTM-652. Руководство пользователя

3 Начало работы

Экран и функции клавиш

Функции клавиш DTM-652 описаны ниже.

Клавиша

Функция

Описание

Включение или выключение инструмента.

страница 28

Клавиша подсветки. Включает или выключает подсветку.

страница

35

Обеспечивает доступ к окну с 4 переключателями, если

нажата в течение одной секунды.

Отображает экран МЕНЮ.

страница

10

2

При нажатии клавиши при вводе значений в поля PT или

страница

38

CD изменяет режим ввода с алфавитно-числового на

числовой и наоборот.

При нажатии в главном экране измерений активирует

режим Qкод.

Запись измеряемых данных, перемещение к следующему

страница

89

экрану или подтверждение и применение введенных

данных в режиме ввода. Если вы подержите нажатой эту

клавишу одну секунду, находясь в главном экране

измерений, вы получите доступ к опциям для записи

измерений в виде СР записей вместо SS записей.

Вывод инструментом измеренных данных (PT, HA, VA и SD)

на СОМ порт при нажатии этой клавиши в главном экране

измерений или Экране Разбивка (в поле "Запись" меню

Запись должно быть установлено значение "СОМ").

Возврат к предыдущему экрану. В числовом и алфавитно-

числовом режиме - удаление введенных данных.

Запуск измерения расстояния, с использованием режима,

страница

53

установленного для клавиши [MSR1].

Если удерживать нажатой одну секунду, будут показаны

настройки режима измерения.

Запуск измерения расстояния, с использованием режима,

страница

53

установленного для клавиши [MSR2].

Если удерживать нажатой одну секунду, будут показаны

настройки режима измерения.

32 Электронный тахеометр DTM-652. Руководство пользователя

Начало работы

3

Клавиша

Функция

Описание

Переключение между доступными для отображения

страница

56

экранами. Переключение полей, появляющихся на экранах

DSP1, DSP2, DSP3, если удерживать клавишу одну

секунду.

Отображает меню Угол.

страница

58

Выводит меню Настройки станции.

страница

60

В числовом режиме ввод числа 7. В алфавитно-числовом

режиме ввод A, B, C или 7.

Отображает меню Разбивка.

страница

72

Показывает параметры разбивки, если удерживать одну

секунду.

В числовом режиме ввод числа 8. В алфавитно-числовом

режиме ввод D, E, F или 8.

Отображает меню Измерения со смещением.

страница

91

В числовом режиме ввод числа 9. В алфавитно-числовом

режиме ввод G, H, I или 9.

Отображает меню Программы, которое содержит

страница

79

дополнительные программы измерений.

В числовом режиме ввод числа 4. В алфавитно-числовом

режиме ввод J, K, L или 4.

Включение - выключение режима створоуказателя (Lumi-

страница

43

guide).

В числовом режиме ввод числа 5. В алфавитно-числовом

режиме ввод M, N, O или 5.

Отображает меню Выбор формата данных. В зависимости

страница

45

от вашей установки будут выбраны RAW, XYZ или STN

данные.

В числовом режиме ввод числа 6. В алфавитно-числовом

режиме ввод P, R, Q или 6.

Выполнение функции, которая назначена для клавиши

страница

43

[USR1].

В числовом режиме ввод числа 1. В алфавитно-числовом

режиме ввод S, T, U или 1.

Выполнение функции, которая назначена для клавиши

[USR2].

В числовом режиме ввод числа 2. В алфавитно-числовом

режиме ввод V, W, X или 2.

Открывает окно, в которое вы можете ввести код. Значение

страница

40

кода по умолчанию - последний введенный код.

В числовом режиме ввод числа 3. В алфавитно-числовом

режиме ввод Y, Z, пробел или 3.

33

3 Начало работы

Клавиша Функция

Описание

Выводит меню "Кл.НОТ" в которое входят настройки

страница 40

Высоты цели, Температуры-Давления, Цели, Примечания и

Точки по умолчанию.

В числовом режиме ввод знака -. В алфавитно-числовом

режиме ввод десятичной точки, - или +.

Показывает пузырьковый уровень.

страница 42

В числовом режиме ввод 0. В алфавитно-числовом режиме

ввод символов *, / , = или 0.

Панель состояния

Панель состояния отображается с правой

Панель состояния

стороны каждого экрана. Она состоит из иконок,

индицирующих состояние различных системных

функций.

Индикатор сигнала

Индикатор сигнала показывает интенсивность отраженного сигнала:

Уровень 4 (максимум)

Уровень 3

Уровень 2

Уровень 1 (минимум)

Если эта иконка мигает, это говорит о неустойчивости сигнала.

Если эта иконка мигает быстро, значит уровень сигнала слабый.

Если иконка мигает медленно, сигнал отсутствует.

Если иконки отсутствуют, значит аналоговое питание на EDM отсутствует.

Индикатор режима ввода

Индикатор режима ввода появляется только в том случае когда вы вводите точки

или координаты. Он отображает режим ввода данных:

Режим ввода цифр. Нажимайте на кнопки чтобы ввести цифру, которая

подписана под клавишей.

Режим ввода букв. Нажимайте на кнопки чтобы ввести букву, которая написана

под клавишей первая. Повторно жмите не эту клавишу, чтобы ввести

следующие буквы.

Например чтобы ввести букву "О" в режиме ввода букв, три раза подряд

нажмите на клавишу [5].

34 Электронный тахеометр DTM-652. Руководство пользователя

Начало работы

3

Створоуказатель (Lumi-guide)

Индикатор створоуказателя показывает состояние луча слежения

створоуказателя.

Луч слежения створоуказателя включен.

Отсутствие этой иконки указывает на то, что луч слежения створоуказателя

выключен.

Индикатор заряда батареи

Индикатор заряда батареи показывает текущий уровень напряжения:

Уровень (Полный заряд)

Уровень 3

Уровень 2

Уровень 1

Низкий уровень заряда

Если уровень заряда батареи критически низкий,

появляется сообщение:

Настройка яркости и громкости звука

Подсветка экрана

Для включения или выключения подсветки экрана, нажимайте на клавишу

подсветки . Для регулировки яркости подсветки используйте окно с

четырьмя переключателями, описанное ниже.

Окно с четырьмя переключателями

Используйте окно с четырьмя переключателями

для настройки яркости подсветки и уровня

громкости звукового сигнала.

Чтобы открыть это окно, находясь в любом экране,

нажмите кнопку подсветки и подержите одну

секунду.

Для выбора типа переключателя нажмите соответствующую цифровую

клавишу. Например, для выбора переключателя подсветки, нажмите [1].

35

3 Начало работы

Иначе выберите необходимый переключатель, нажимая [^] или [v]. Затем нажмите

[ENT] для переключения параметров выбранного переключателя. Например, для

регулировки яркости, нажимайте [^] или [v] пока не будет выделен переключатель

яркости. Затем нажимайте клавишу [ENT] пока не добьетесь необходимого уровня

яркости.

Переключатель 1 (подсветка)

Подсветка экрана включена.

Подсветка экрана выключена.

Переключатель 2 (яркость сетки визирных нитей)

Максимальный уровень яркости сетки визирных нитей.

Средний уровень яркости сетки визирных нитей.

Минимальный уровень яркости сетки визирных нитей.

Подсветка визирных нитей выключена.

Переключатель 3 (Створоуказатель)

Створоуказатель включен.

Створоуказатель выключен.

Переключатель 4 (Звук)

Звук включен.

Звук выключен.

Окно настройки контрастности

Когда открыто окно с четырьмя переключателями,

нажмите клавиши курсора [<] или [>] чтобы

отобразилось окно настройки контрастности. Затем

нажимайте [^] или [v] для регулировки

контрастности. Индикатор в виде стрелки

показывает текущий уровень контрастности. Для

возврата к окну с четырьмя переключателями нажмите [<] или [>].

Когда вы сделаете все необходимые настройки нажмите [ESC], чтобы закрыть

окно с двумя переключателями.

36 Электронный тахеометр DTM-652. Руководство пользователя

Начало работы

3

Клавиша [DSP]

Используйте эту клавишу для переключения между экранами или смены

настроек экрана.

Переключение отображаемых экранов

Когда доступны несколько экранов, в верхнем

левом углу экрана появляется индикатор DSP и его

номер (например, 1/4) в правом верхнем углу.

Для переключения к следующему доступному

экрану нажмите [DSP].

Например если отображается экран DSP2 нажите

[DSP] для переключения к экрану DSP3. Индикатор

экранов изменится с 2/4 на 3/4.

Когда установлены вторичные единицы измерения для расстояний,

становится доступным дополнительный экран. На нем показаны

величины ГК, ВК и SD. Информация об установке вторичных единиц

измерения для расстояний приведена в соответствующем разделе, см.

see страница 125.

Минимальная отображаемая величина для измерения расстояний в

футах и дюймах составляет 1/16 ввода. Меньшие единицы измерения

непрактичны при работе в поле. Когда текущая величина больше чем 99999'11''15/16, отображается

символ “>”. Если текущее расстояние менее -9999'11''15/16, отображается символ “`” (заполненный

треугольник). Эта величина не влияет на вычисления. Точная величина используется во всех случаях.

Настройка значений, отображаемых в главном экране измерений

Для выбора значений, которые будут отображаться на экранах DSP1, DSP2 и

DSP3:

1.

Удерживайте [DSP] одну секунду.

2.

Используйте клавиши курсора [^], [v], [<] и [>]

для выбора значения, которое хотите

изменить.

3.

Используйте программные кнопки и

для перемещения по списку значений

величин, которые могут быть отображены.

Вы можете выбрать следующие величины

HA/AZ/HL/VA/V%/SD/VD/HD/Z и пустая строка..

37

3 Начало работы

4.

Чтобы сохранить изменения нажмите программную клавишу Сохр.

Иначе, выберите значение для экрана DSP3 и затем нажмите [ENT]. На

экране DSP отобразится выбранная вами величина.

За исключением пустой строки, невозможно отображать более чем в одной строке экрана одинаковые

значения.

Значения, отображаемые на экранах DSP1, DSP2, DSP3 и DSP4, также используются в

соответствующих экранах Разбивки (SO2, SO3, SO4 и SO5).

Вы можете также выбрать значения, отображаемые в экране Разбивка.

Символы заголовка

На экранах DSP могут быть использованы следующие символы заголовка:

•

Двоеточие (:) показывает, что компенсатор работает.

•

Символ решетки (#) показывает, что компенсатор отключен.

•

Символ подчеркивания (_) показывает, что используется поправка за

Уровень моря и Масштабный коэффициент

Клавиша [MODE]

Используйте клавишу [MODE] для изменения режима ввода с клавиатуры для

текущего экрана.

Изменение режима ввода при вводе точки или кодов

Когда курсор находится в поле для ввода точки (Т)

или кода (CD), нажмите [MODE] для переключения

режима ввода между алфавитно-цифровым (A) и

числовым (1).

Индикатор ввода на панели состояния отображает

текущий режим ввода.

Когда курсор находится в поле высоты (НТ), доступен только числовой режим. Нажатие [MODE] не даст

эффекта, когда курсор находится в поле НТ.

38 Электронный тахеометр DTM-652. Руководство пользователя

Начало работы

3

Режим измерения с применением Быстрого кода (Q-код)

1.

Для активации режима измерения Быстрого

кода, нажмите [MODE] в главном экране

измерений.

В поле Т стоит имя точки по умолчанию.

2.

Нажмите любую числовую клавишу (от [0] до

[9]) для начала измерения и записи точки.

Список цифровых клавиш и назначенных для

них кодов объектов представлен в правой

части экрана.

Например, если вы нажимаете [6], выбирается

код, назначенный для 6 и инструмент

начинает измерение.

3.

Если вы установили режим подтверждения

записи (см. Параметры измерений, стр. 55),

после каждого измерения появляется экран

Запись ТЧ.

Сделайте одно из следующего:

-

Для записи точки нажмите [ENT].

–

Для возврата в главный экран измерений нажмите [ESC].

Чтобы назначить новый код объекта цифровой клавишенажмите [^] или [v] чтобы выбрать код, который

вы хотите изменить. Затем нажмите программную кнопку Ред.

Вы можете использовать программную кнопку Экр чтобы изменить значение, отображаемое в окне

измерений так же, как и при использовании клавиши [DSP] в главном экране измерений.

4.

Чтобы вернуться в главный экран измерений из экрана Qкод, нажмите

[MODE] или [ESC].

39

3 Начало работы

Клавиша [COD]

В главном экране измерений нажмите клавишу [COD] для изменения кодов

объектов по умолчанию, которые будут назначаться в поле CD при записи

точки.

Установка кодов по умолчанию

Когда вы нажимаете [COD] в главном экране

измерений, появляется окно для ввода кода

объекта.

Вы можете использовать программные кнопки

Спис и Стек для ввода кода.

Измерения Qкод

Для ввода Быстрых кодов наблюдений в

определенном порядке нажмите программную

клавишу Qкод.

Эта функция позволяет вам использовать десять

цифровых клавиш для кода объекта и завершения

съемки точки.

Чтобы изменить режим измерения для Быстрых

кодов наблюдений, нажмите кнопку Уст.

При измерениях Быстрых кодов режим записи может быть установлен только как "Подтв." или "ВСЕ".

Клавиша [HOT]

Меню клавиши НОТ доступно на нескольких

экранах наблюдений. Чтобы отобразить это меню

нажмите [HOT].

Изменение высоты цели

Для изменения высоты цели нажмите [HOT] чтобы

вывести меню Кл.НОТ. Затем нажмите [1] или

выберите HT и нажмите [ENT].

Введите высоту цели и нажмите или нажмите

программную клавишу Стек чтобы просмотреть

содержимое стека. В стеке НТ хранятся последние

20 введенных значений высоты.

40 Электронный тахеометр DTM-652. Руководство пользователя

Начало работы

3

Установка температуры и давления

Для установки температуры и давления нажмите

[HOT] для отображения меню Кл.НОТ. Затем

нажмите [2] или выберите Темп-Давл и нажмите

[ENT]. Введите текущие значения температуры и

давления. Значение ppm обновляется

автоматически.

Выбор настроек для цели

Настройки цели заключаются в установке типа

цели, постоянной призмы и высоты цели. При

изменении выбранного набора настроек

соответственно меняются все три настройки. Вы

можете использовать эту функцию для быстрого

переключения между двумя типами цели. Можно

подготовить до пяти настроек цели.

Нажмите [HOT] для отображения меню Кл.НОТ. Затем нажмите [3] или выберите

Цель и нажмите [ENT]. Появится список из пяти настроек цели. Для выбора

нужного набора настроек нажмите соответствующую цифровую клавишу (от [1]

до [5]), или используйте [^] или [v] для выбора настроек цели изх списка и нажмите

[ENT].

Чтобы изменить установки, определенные в качестве настроек цели, выберите в

списке набор настроек и нажмите программную клавишу Ред.

Тип

Призм/Марка

Конст.

от -999 до 999 мм

HT

от -9.9900 до 99.9900 м

Поле НТ может быть не заполнено в настройках цели. Если вы оставили это поле пустым, текущее

значение высоты НТ всегда принимается равным измеренному.

Если выбран набор настроек цели, значения величин "Тип" и "Конст" будут применены для настройки

режимов [MSR1] или [MSR2], а также к измерениям в режиме Q-кода. Если вы определили значение для

высоты НТ, текущая высота НТ всегда будет равна ему

Ввод полевых примечаний

Для ввода полевых примечаний нажмите [HOT] для

отображения меню Кл.НОТ. Затем нажмите [4], или

выберите Прим и нажмите [ENT].

Эта функция может использоваться в любое время

и в любом экране наблюдений.

41

3 Начало работы

Каждое примечание может состоять не более чем

из 50 символов.

Примечания хранятся в сырых данных как СО

записи.

Отобразить список предыдущих примечаний

можно нажав программную клавишу Стек. В стеке

хранятся последние 20 примечаний.

Используйте [^] или [v] для выбора примечания в

списке. Затем нажмите [ENT] для выбора

примечания.

Установка имени точки по умолчанию

Чтобы изменить установленное по умолчанию имя

точки, нажмите [HOT] для отображения меню

Кл.НОТ. Затем нажмите [5], или выберите ТЧ по

умлч и нажмите [ENT].

Эта функция доступна из любого экрана

наблюдения.

Измените имя точки по умолчанию для следующей

записи.

Нажмите [ENT] чтобы подтвердить новое имя точки

по умолчанию. Новое имя будет применено, как

имя Т по умолчанию на экране ввода.

Пузырьковый уровень

Если при включенном компенсаторе был сбит уровень установки инструмента,

автоматически появится индикатор пузырькового уровня.

Для вывода индикатора пузырькового уровня из экрана наблюдения нажмите

Чтобы включить или выключить компенсацию

уровня используйте клавиши курсора [<] или [>]. При

выключенной компенсации уровня на экране

появится надпись ВЫК.

IЕсли инструмент отклонен от уровня более чем на

±3'30", на экране появится надпись OVER.

Чтобы вернуться в экран наблюдений нажмите [ESC]

или [ENT].

42 Электронный тахеометр DTM-652. Руководство пользователя

Начало работы

3

Текущие настройки компенсаторов отображаются при помощи заголовочных знаков (: , # , : и # ) после

поля меток (таких как HA, VA, SD и HD) на экранах наблюдения.

Дополнительную информацию можно найти в разделе Символы заголовка, стр. 38.

Клавиша [LG]

Чтобы включить или выключить створоуказатель,

нажмите клавишу [LG] в главном экране измерений

или любом другом экране измерений.

Иконка в панели состояния показывает включен

или нет луч створоуказателя. Дополнительная

информация приведена в разделе Панель

состояния, стр. 34.

Клавиши [USR]

Если в поле вы часто используете какие-то определенные функции, вы можете

назначить их для клавиш [USR1] или [USR2]. Всякий раз, при нажатии клавиши [USR],

активируется функция, которую вы назначили для этой клавиши.

Для клавиши [USR] могут быть назначены следующие функции:

•

Ввод высоты HT

•

Проверка BS

•

База XYZ

•

PT по умолчанию

•

Выбор цели

•

Ввод температуры-давления

•

Ввод примечания

•

Следующее меню или одиночные функции из этих меню:

-

Геом

–

Смщ

–

ПРГ

По умолчанию для клавиши [USR1] присвоена функция ввода высоты НТ, а для

клавиши [USR2] не присвоено никаких функций.

43

3 Начало работы

Удерживайте нажатой одну секунду клавишу [USR]

для вывода на экран списка функций, которые

могут быть присвоены для этой клавиши.

Присвоенная клавише в настоящий момент

функция помечается звездочкой (*) перед именем

функции.

Чтобы изменить присвоенную функцию, нажимайте клавишу курсора [^] или [v]

для ее выбора. Затем нажмите [ENT].

Если после пункта списка стоит стрелка (->) это

означает что данный пункт представляет собой

отдельное меню. Если вы выбрали пункт меню и

затем нажали [ENT], появится следующий уровень

меню.

Первый пункт подменю заканчивается текстом

[МЕНЮ]. Если вы выберете этот пункт то для

клавиши [USR] будет назначено все меню.

Чтобы присвоить определенную функцию из

подменю, нажимайте клавиши курсора [^] или [v]

чтобы выбрать имя нужной функции. Затем

нажмите [ENT].

Однажды присвоив функцию для клавиши [USR] вы

каждый раз вызываете ее просто нажав клавишу

[USR] в главном экране измерений.

Для изменения типа данных назначаемых для клавиши [USR] войдите в

МЕНЮ > Клавиши > [USR]. Дополнительную информацию вы найдете в

разделе Настройки клавиши [USR], стр. 145.

44 Электронный тахеометр DTM-652. Руководство пользователя

Начало работы

3

Клавиша [DAT]

Используйте клавишу [DAT] для быстрого доступа к данным текущего проекта из

экранов наблюдений.

Когда вы нажимаете клавишу [DAT] в главном экране

измерений или экрана наблюдений для таких

функций как Разбивка, Смещение от линии,

проведенной через 2 точки или Смещение от дуги,

назначенные данные текущего проекта

отображаются на экране.

Удерживайте клавишу [DAT] в течение одной

секунды чтобы появился экран Выбор формата.

Используйте этот экран для изменения типа

данных, назначенных для клавиши [DAT]. Нажмите [1]

или выберите DAT [MENU] чтобы меню Данные

отображалось каждый раз после нажатия клавиши

[DAT].

После выбора опции на этом экране, изменения

будут сразу же применены и появится выбранный

тип данных.

Нажмите [ESC] для возврата к предыдущему экрану

наблюдений.

Для изменения типа данных назначаемых для клавиши [DAT], войдите в

МЕНЮ > Клавиши > [DAT]. Дополнительную информацию вы найдете в

разделе Настройки клавиши [DAT], стр. 146.

Экран списка

Доступные проекты или данные появляются в виде экрана списка, если вы

сделаете следующее:

•

просматриваете или редактируете данные (МЕНЮ > Данные)

•

открываете список кодов, список точек или Менеджер проектов (МЕНЮ

> Проекты)

•

производите поиск точек или кодов

В списке текущая позиция курсора обозначена

инверсным цветом (белый текст на черном фоне).

Нажмите [^] или [v] для перемещения на строку вверх

или вниз.

45

3 Начало работы

Если появляется иконка перехода на предыдущую страницу

, значит перед

текущей страницей имеются еще страницы. Нажмите [<] для перехода на

страницу выше.

Если появляется иконка перехода на следующую страницу

, значит после

текущей страницы имеются еще страницы. Нажмите [>] для перехода на

страницу ниже.

Для выбора необходимого пункта списка, переместите на него курсор и затем

нажмите [ENT].

Ввод данных

Ввод имени или номера точки

Вы можете использовать цифровые или алфавитно-цифровые имена состоящие

не более чем из 16 символов для идентификации точек.

По умолчанию, новое имя точки соответствует последнему введенному имени

точки с увеличенной на единицу последней цифрой. Например, если последнее

имя точки было А100, значит имя по умолчанию, присваиваемое следующей

точке будет А101.

Если последний символ предыдущего имени точки алфавитный, имя по

умолчанию, присваиваемое следующей точке будет такое же, как и у последней

точки.

Когда курсор находится в поле Т (точка), существует несколько путей для

определения точки или ввода координат.

Ввод существующей точки

Если вводится имя существующей в памяти точки,

то будут показаны ее координаты. Перед переходом

на следующий экран или выбором следующего

поля прибор издает короткий звуковой сигнал.

Для настройки продолжительности отображения окна с координатами,

войдите в меню МЕНЮ > Установки > Другие. Чтобы окно сохранялось

до нажатия на клавишу [ENT], установите в поле Пок.XYZ значение +ENT.

Подробнее об этом см. страница 125.

46 Электронный тахеометр DTM-652. Руководство пользователя

Начало работы

3

Ввод новой точки

При вводе имени или номера не существующей в

памяти точки, появляется экран ввода координат.

Введите координаты в формате NE, NEZ, или (Z) -

только высота.

Нажмите [ENT] в последней строке (поле CD) для

сохранения точки в текущем проекте.

Использование точки без координат

Если вы хотите использовать точку, но не

записывать координаты в память, вы можете просто

нажать клавишу [ENT] не вводя имени точки в поле T.

Введенные координаты будут использоваться в

вычислениях. Они не будут сохранены в базе

данных.

Определение группового символа (*)

Если при вводе имени точки использовать

звездочку (*), появится список всех точек в

проекте, которые начинаются с введенных

символов.

Используйте [^] или [v] для выбора нужной точки,

затем нажмите [ENT].

Символы или показывают, что доступна еще

одна страница до или после текущей страницы,

используйте клавиши [<] или [>] для переключения

на предыдущую или следующую страницу списка.

При выборе точки из списка, будут показаны ее

координаты, и прибор издаст звуковой сигнал.

47

3 Начало работы

Запись текущих измерений

Вы также можете вводить в качестве точек текущие

измерения. Для этого необходимо нажать

программную клавишу MSR.

Появится экран наблюдений.

Нажмите [MSR1] или [MSR2], чтобы начать измерение.

Чтобы изменить высоту цели, нажмите

программную кнопку HT.

Для перехода к экрану записи точки после

окончания измерения, нажмите [ENT].

Введите имя и код точки и нажмите [ENT].

Когда вы перемещаете курсор в какое-либо поле, появляется текущее

значение или значение по умолчанию в виде инверсного текста (это

режим ввода по умолчанию "Заменить все значения").

Нажмите клавишу [>] для изменения режима ввода на режим перезаписи

и выделения первого символа. Нажмите клавишу [<] для перемещения

курсора в конец строки.

Ввод точки из стека

В стеке находится список недавно использованных

точек. Для отображения содержимого стека

нажмите программную клавишу Стек, когда курсор

находится в поле Т.

Используйте кнопки [^] или [v], чтобы переместить

курсор на точку, которую вы хотите использовать.

Затем нажмите [ENT].

Когда вы вернетесь к экрану ввода точки, имя

выбранной точки увеличится на единицу.

Например если имя выбранной точки было А101, в

поле Т появится имя А102

TВ стеке содержатся имена последних 20 использованных точек. Они отображаются в хронологическом

порядке, начиная с последней использованной точки.

48 Электронный тахеометр DTM-652. Руководство пользователя

Начало работы

3

Ввод точки из списка точек

Для вывода списка имеющихся точек нажмите

программную клавишу Спис, когда курсор

находится в поле Т.

Используйте клавиши курсора [^] или [v], чтобы

переместить курсор на точку, которую вы хотите

использовать. Затем нажмите [ENT].

Когда вы вернетесь к экрану ввода точки, имя

выбранной точки будет введено в поле Т. При

необходимости вы можете добавить к имени цифры

или буквы.

Ввод кодов

В поле CD (код) по умолчанию всегда устанавливается последний

использованный код. Вы можете изменить выбранный код в экране ввода точки

или нажать клавишу [COD] в главном экране измерений. Подробнее об этом

смотрите в разделе Клавиша [COD], стр. 40.

Для идентификации кодов вы можете использовать цифровые или алфавитно-

цифровые имена длиной не более 16 символов.

Непосредственный ввод кодов

Чтобы напрямую ввести код, нажмите клавишу

[MODE] для выбора цифрового или алфавитно-

цифрового режима ввода. Затем введите код с

клавиатуры.

Ввод кода из стека

В стеке находится список недавно использованных

кодов. В стеке может содержаться до 20 кодов.

Для отображения содержимого стека нажмите

программную клавишу Стек, когда курсор

находится в поле CD.

Используйте клавиши курсора [^] или [v] , чтобы

переместить курсор на код, который вы хотите

использовать. Затем нажмите [ENT].

Выбранный код будет скопирован в поле CD.

При перезагрузке инструмента, стек с кодами очищается.

49

3 Начало работы

Ввод кодов из списка кодов

Для вывода списка имеющихся точек нажмите

программную клавишу Спис, когда курсор

находится в поле CD.

Для редактирования списка кодов выберите

МЕНЮ > Данные > Спис.код. Дополнительная

информация по этой теме находится в разделе

Редактирование объектов в списке кодов и списке точек, стр. 139.

Используйте клавиши курсора [^] или [v], чтобы

переместить курсор на код, который вы хотите

использовать. Затем нажмите [ENT].

Для обозначения слоев применяется стрелка в

конце метки кода. Если после выбора слоя вы

нажмете [ENT], будут отображены коды и слои из

этого слоя.

После возврата к экрану ввода, выбранный код

будет введен в поле CD.

Пункты списка отображаются в алфавитном порядке.

Для быстрого поиска кода вы можете использовать поиск по первому символу кода. Дополнительная

информация приведена в разделе Дополнительные возможности: Поиск кодов по первому

символу, стр. 50.

Дополнительные возможности: Поиск кодов по первому символу

Для быстрого поиска кода в списке используйте

поиск по первому символу.

Например, для поиска кодов, начинающихся на

букву Т, введите букву Т с клавиатуры. Для этого

дважды нажмите клавишу [1].

После каждого нажатия клавиши в поле режима

ввода отображается выбранная буква. Например,

после первого нажатия клавиши [1], отобразится

буква S. Если вы быстро нажмете [1] еще раз, будет

выбрана буква Т. Если вы больше не будете

нажимать [1], буква Т останется выбранной.

После выбора буквы, курсор переместится к кодам,

которые начинаются с этой буквы.

Если коды, начинающиеся с этой буквы

отсутствуют, курсор переместится к следующей

доступной букве.

50 Электронный тахеометр DTM-652. Руководство пользователя

Начало работы

3

Быстрые коды (Q-коды)

Быстрые коды (Q-коды) позволяют вам снимать и

записывать в поле множество точек с кодами

объектов. Вы можете занести в список до 10 Q-

кодов. Для занесения в список Q-кодов нажмите

программную клавишу Ред. Дополнительная

информация приведена в разделе Режим измерения

с применением Быстрого кода (Q-код), стр. 39.

Нажмите [MODE] для включения/выключения режима Q-кодов.

Нажмите программную клавишу Ред для изменения Q-кода. Вы можете редактировать введенный код

или добавить число в конце кода.

Вы по-прежнему можете использовать [DSP] для смены экранов.

Ввод значений в футах и дюймах

Когда в качестве величин измерения длины выбраны американские футы (US-

Ft) или международные футы (I-Ft), вы можете вводить и отображать

расстояния, высоты и значения координат в десятичных футах или в футах и

дюймах. Дополнительную информацию вы найдете в разделах Единицы,

стр. 124, и Прочие параметры, стр. 125.

Для ввода величин в футах и дюймах на экране ввода, введите элементы,

деленные на периоды при помощи точки (.) в следующем формате:

<Футы> [.] <Дюймы> [.] <Числитель> [.] <Знаменатель> [ENT]

(0-11)

(0-15)

(0-99)

По умолчанию знаменатель равен 16. Если

знаменатель равняется 16, вы можете не вводить

его, и он не будет отображаться на экране.

Например, если вы вводите

[2] [.] [0] [8] [.] [5] [.] [ENT], на экране буде отображено

значение 2'08" 5/ (2 фута, 8 и 5/16-х дюйма).

Следующие примеры иллюстрируют как вводить

различные значения:

Для ввода ...

Наберите ...

65' 5 3/8"

[6] [5] [.] [5] [.] [3] [.] [8] [ENT]

65'

[6] [5] [ENT]

65' 5"

[6] [5] [.] [5] [ENT]

65' 5 3/8"

[6] [5] [.] [5] [.] [6] [ENT]

5 3/8"

[0] [.] [5] [.] [3] [.] [8] [ENT] или [0] [.] [5] [.] [6] [ENT]

51

3 Начало работы

Числитель и знаменатель, введенные вами, автоматически преобразуются в значение, ближайшее к

одной из следующих величин: 0, 1/8, 1/4, 3/8, 1/2, 5/8, 3/4, 7/8, 1/16, 3/16, 5/16, 7/16, 9/16, 11/16, 13/16,

15/16.

Если знаменатель равен 16 он не отображается на экране.

Проекты

Для записи данных в прибор, вы должны создать или открыть проект.

ПРЕДОСТЕРЕЖЕНИЕ - Перед началом работы с прибором, первым делом проверьте

C

настройки проекта.

Создание нового проекта

1.

Нажмите [MENU] чтобы открыть экран МЕНЮ.

2.

Нажмите [1] чтобы открыть Менеджер

проектов.

3.

Нажмите программную кнопку Созд чтобы

открыть экран Создать проект.

4.

Введите имя проекта.

5.

Нажмите программную кнопку Уст для

проверки параметров проекта. Вы не можете

изменить параметры ранее созданного

проекта.

6.

Нажмите [ENT] в последнем поле экрана

Создать проект для создания нового проекта.

При появлении одного из сообщений БОЛЕЕ 32ПРКТ или "Переполнение данными" удалите один из

имеющихся проектов, чтобы освободить место для нового проекта. Вы не освободите место, удаляя

записи существующего проекта.

52 Электронный тахеометр DTM-652. Руководство пользователя

Начало работы

3

Создание контрольного проекта

Контрольный проект (или общий файл) хранит данные координат, которые

можно использовать в нескольких проектах. Вы можете создать контрольный

проект в офисе.

1.

Нажмите [MENU] чтобы открыть экран МЕНЮ.

2.

Нажмите [1] или выберите Проекты чтобы

открыть Менеджер проектов.

3.

Подведите курсор к проекту, который вы

хотите использовать в качестве

контрольного.

4.

Нажмите программную кнопку Ктрл.

5.

Нажмите [1], чтобы открыть экран

Контрольный проект.

6.

Нажмите программную кнопку Да.

Подробнее об этом смотрите в разделе Создание

контрольного проекта, стр. 53.

Когда вы вводите имя или номер точки, система сначала ищет эту точку в текущем проекте. Если точка

не будет найдена, поиск автоматически будет продолжен в контрольном проекте. Если эта точка будет

найдена в контрольном проекте, она копируется в текущий проект как UP (верхняя) запись.

Измерение расстояний

Наведение на призменный отражатель

ПРЕДУПРЕЖДЕНИЕ - Никогда не смотрите через зрительную трубу на солнце - это

C

может привести к повреждению глаз и потере зрения.

Информация по сборке призменного отражателя приведена в разделе Установка призменного

отражателя, стр. 21.

53

3 Начало работы

Наведите зрительную трубу на перекрестие в центре

призменного отражателя.

Наведение на одну призму

После обнаружения отраженной световой волны

индицируется уровень сигнала

Наведение на одну

наклонную призму

Измерение расстояний

Чтобы измерить расстояние нажмите клавишу

[MSR1] или [MSR2] в главном экране измерений или

любом другом любом экране наблюдений.

Пока прибор делает измерение, постоянная призмы

отображается мелким шрифтом.

Если количество измерений для осреднения

установлено равным 0, измерения будут

продолжаться до тех пор, пока вы не нажмете

клавиши [MSR1], [MSR2], или [ESC]. После каждого

измерения значение расстояния обновляется.

Если количество измерений для осреднения

установлено равным значению от 1 до 99, осредненное расстояние будет

показано только при завершении последнего измерения. Когда отображается

осредненная величина, поле SD меняет свое название на SDx.

54 Электронный тахеометр DTM-652. Руководство пользователя

Начало работы

3

Если уровень сигнала недостаточный для проведения измерения, иконка уровня

сигнала мигает. Дополнительная информация находится в разделе Панель

состояния, стр. 34.

Для изменения высоты цели НТ, температуры и давления нажмите

клавишу [HOT]. Подробнее об этом смотрите в разделе Клавиша [HOT],

стр. 40

Настройки, от которых зависят величины поправок (Т-Д Корр, Уровень

моря и Картографическая проекция) включены в настройки проекта. Эти

установки индивидуальны для каждого проекта. Если вам необходимо

изменить эти установки, создайте новый проект. Дополнительная

информация имеется в разделах Параметры проекта, стр. 103, и

Настройки, стр. 120.

Параметры измерений

Чтобы просмотреть настройки измерений,

удерживайте нажатой одну секунду клавишу [MSR1]

или [MSR2].

Используйте клавиши курсора [^] или [v] для

перемещения курсора между полями. Используйте

клавиши курсора [<] или [>] для изменения значения

в выбранном поле.

Поле

Значение

Цель

•

Призм

•

N-Призм

Конст (постоянная

от -999 mm до 999 mm

призмы)

Режим

•

Точн0.1mm

•

Точн1mm

•

Норм1mm

•

Норм10mm

Усред (Осреднение)

от 0 (непрерывно) до 99

Режим записи

Одно из следующего:

•

Толь.ИЗМ

•

Подтв

•

ВСЕ

55

3 Начало работы

Поле цели

Символ "-" (тире) появляется при измерении над

значением постоянной призмы, если в поле "Цель"

установлено значение Призма.

Символ ")" (правая круглая скобка) появляется при

измерении над значением постоянной призмы, если

в поле "Цель" установлено значение Марка.

Символ постоянно перемещается по экрану слева направо над значением

постоянной призмы.

Настройки цели необходимы для лучшей компенсации циклических ошибок при измерении расстояний.

Поле Режим записи

Параметры режима записи контролируют работу клавиш [MSR1] и [MSR2] в главном экране измерений.

Значение Толь.ИЗМ установлено по умолчанию. После измерения инструмент возвращается в главный

экран измерений и ожидает нажатия клавиши [ENT] перед записью точки.

Если установить значение Подтв, перед записью данных отображается экран "Запись ТЧ".

Если установить значение ВСЕ, прибор переходит в режим быстрого измерения и записи данных. Он

автоматически запишет точку, используя значения Т и CD по умолчанию. После измерения инструмент

возвращается в главный экран измерений для проведения следующего измерения.

56 Электронный тахеометр DTM-652. Руководство пользователя

4 Применение

Сброс ГК (горизонтального угла) и угловые измерения

Чтобы открыть меню Угол, нажмите клавишу [ANG] в

главном экране измерений. Для выбора команды из

этого меню нажмите соответствующую цифровую

клавишу или, используя клавиши курсора [<] или [>],

выберите команду и затем нажмите [ENT]

Установка горизонтального угла в 0

Нажмите клавишу [1] или выберите 0-Уст в меню Угол для установки

горизонтального угла в 0. После установки угла вы вернетесь в главный экран

измерений.

Ввод горизонтального угла

Нажмите клавишу [2] или выберите Ввод в меню

Угол для появления строки ввода угла. Введите

горизонтальный угол, используя цифровые

клавиши, и затем нажмите [ENT].

Для ввода 123°45'50", наберите [1] [2] [3] [.] [4] [5] [5] [0].

Отображаемое значение будет округлено до минимального приращения угла.

Запись передней точки после повторных угловых измерений

1.

Нажмите клавишу [3] или выберите Повт. для

активизации режима повторных угловых

измерений. На экране будет отображено

HR=0.

2.

Наведитесь на заднюю точку (BS) и нажмите

[ENT].

3.

Наведитесь на переднюю точку (FS) и

нажмите [ENT].

Горизонтальный угол накапливается, и

значение снова зафиксировано.

4.

Для прекращения угловых измерений

нажмите [ESC].

58 Электронный тахеометр DTM-652. Руководство пользователя

Применение

4

5.

Когда вы накопите достаточное количество

измерений горизонтального угла между

задней и передней точками, произведите

измерение на переднюю точку, нажав [MSR1]

или [MSR2].

Появится осреденное значение

горизонтального угла. Это значение

фикировано, пока процесс измерений не

будет завершен или прерван .

HRx = HR∑ + N

HA = BSAz + HRx (нормализовано)

HRx не обновляется, даже если инструмент сместится.

6.

Нажмите [ENT] для сохранения наблюдения на

переднюю точку как CP запись. Проверьте

значения PT/HT/CD и затем нажмите [ENT] для

записи.

При повторных угловых измерениях значение ГК меняется на HRВ. Количество повторений

углов отображается вверху экрана (например, N= 5).

Измеренное значение горизонтального угла может быть не более 1999°59'59"5.

Эта функция сохраняет сырые и XYZ данные в виде СР записей невзирая на настройки

хранения БД.

Измерения при КЛ/КПt

Используйте измерения при КЛ/КП чтобы добиться максимальной точности угловых

измерений. Применение измерений КЛ/КП эффективно исключает постоянные механические

погрешности за исключением некоторых ошибок, таких как ошибка вертикального угла.

Дополнительная информация приведена в разделе Измерения при КЛ/КП, стр. 25.

Вы можете производить угловые измерения при

КЛ/КП без измерения расстояния, нажав [4] или

выбрав КЛ/КП в меню Угол.

Если уже было произведено измерение расстояния,

вы можете и инициализировать осреднение при

КЛ/КП, переведя зрительную трубу на другую

сторону.

59

4 Применение

Чтобы настроить ГК с использованием КЛ/КП измерения, задняя

точка также должна быть измерена в режиме КЛ/КП в процессе

установки станции.

Удержание горизонтального угла

Нажмите клавишу [5] или выберите Удрж в меню

угловых измерений для фиксации текущего

значения горизонтального угла.

Чтобы установить отображаемое на экране

значение горизонтального угла нажмите [ENT] или

программную клавишу Уст.

Чтобы прервать процесс и вернуться в главный экран измерений нажмите [ESC]

или программную кнопку Прерв.

Установка станции

Чтобы открыть меню Уст. СТН нажмите [STN] в

главном экране измерений.

Для выбора команды из этого меню нажмите

соответствующую цифровую клавишу или,

используйте клавиши курсора [<] или [>] чтобы

выбрать команду и затем нажмите [ENT]. Нажмите [^]

или [v] для перемещения между страницами.

Подсвеченной остается последняя использованная

функция.

Установка станции по точке с известными координатами или азимутом

1.

Нажмите [1] или выберите Извст в меню Уст.

СТН.

2.

Введите имя или номер точки в поле ST.

-

Если ввести номер известной точки, то

на экране появятся координаты этой

точки и курсор автоматически установится в поле высоты

инструмента - HI.

60 Электронный тахеометр DTM-652. Руководство пользователя

Применение

4

–

Если вводится номер точки, которая не

существует, то появляется экран ввода

координат точки. Введите координаты и

нажмите [ENT] после ввода каждого поля.

Новая точка сохраняется в памяти после

нажатия клавиши [ENT] в последнем поле

CD.

-

Если точка имеет код, он появится в поле CD.

3.

Введите высоту инструмента и затем

нажмите [ENT].

Появится экран Задняя точка.

4.

Выберите способ, который Вы будете

использовать для ориентировки на заднюю

точку.

-

Путем ориентации на заднюю точку по

введенным координатам, смотрите следующий раздел.

-

Путем ориентации на заднюю точку по введенным азимуту и углу,

см. стр. 63.

Ориентация на заднюю точку с известными координатами

X

Z

Задняя точка

Xb

(Xb, Yb, Zb)

X0

Точка станции

(Xi, Yi, Zi)

Y

Y0

Yb

1.

Нажмите клавишу [1] или выберите Корд. в

меню ввода задней точки для появления

экрана ввода координат задней точки.

2.

Введите имя задней точки. Если точка

существует в текущем проекте, то на экране

появятся ее координаты.

61

4 Применение

3.

Если вы будете проводить измерение

расстояния на ЗТ, то введите высоту

отражателя в поле HT.

4.

Наведитесь на ЗТ при КП и нажмите

клавишу [ENT] для завершения установки

станции.

-

Если вам необходимо записать

полноценное наблюдение, т.е.

(HA/VA/SD) нажмите [MSR1] или [MSR2].

AZ

Азимут вычисленный по

координатам

-

Если измерено расстояние на ЗТ с

известными координатами нажмите на

клавишу [DSP] для отображения экрана

QA. На экране QA можно просмотреть

величины dHD/dVD которые

показывают разницу между измеренным

расстоянием и расстоянием, вычисленным по известным

координатам.

5.

Для записи станции нажмите [ENT].

6.

После измерения расстояния нажмите [ENT]

для завершения установки станции. Записи

ST и F1 сохраняются в текущем проекте.

Дополнительные возможности: Измерения при КЛ/КП

Программная клавиша КП используется для

углового измерения при Круге вправо.

После того как вы произвели измерение расстояния

на ЗТ при КЛ, Вы можете просто перевести

зрительную трубу на КП для измерения при Круге

вправо. Инструмент автоматически определяет

положение КЛ/КП.

62 Электронный тахеометр DTM-652. Руководство пользователя

Применение

4

После нажатия [ENT] при КП, появляется экран

ошибок наведения.

Нажав на программную клавишу CP вы

произведете CP запись, которая содержит средние

значения HA,VA и SD из измерений при КЛ/КП.

Если нажать программную клавишу Да, то будет

записаны только ST и КЛ/КП записи без записи CP (Control Point - Контрольная

точка).

Наведение на заднюю точку посредством ввода азимута

X

Z

Задняя точка

Азимут

X0

Точка станции

(Xi, Yi, Zi)

Y

Y0

1.

Нажмите [2] или выберите Угол в экране

выбора типа задней точки для ввода азимута.

2.

IЕсли вы не желаете вводить какое либо имя

задней точки (только ввести азимут),

нажмите клавишу [ENT] в поле ЗТ.

3.

Введите азимут на заднюю точку в поле AZ.

При нажатии на клавишу [ENT] без ввода

азимута в поле AZ будет автоматически

установлено значение 0°00'00".

Наведите на ЗТ и нажмите [ENT]. Записи ST и

F1 будут сохранены в проекте.

Вы также можете использовать измерения

при КЛ/КП, если нажмете на программную

клавишу КП. См. Дополнительные

возможности: Измерения при КЛ/КП, стр. 62.

63

4 Применение

Установка станции с использованием обратной засечки на известные

точки

Для установки станции при помощи обратной засечки используются измерения

углов/расстояний на известные точки.

X

Z

X1

Известная точка 1

(X1, Y1, Z1)

X2

Известная

точка 2

(X2, Y2, Z2)

X0

Станция (Xi, Yi, Zi)

Y

Y1

Y0

Y2

Вы можете использовать максимум 10 точек для засечки. Можно производить

измерения как углов и расстояний, так и только углов. Вычисление

производиться автоматически, как только будет сделано необходимое

количество измерений.

Можно удалить неправильно сделанные измерений и произвести перерасчет

при необходимости. Также вы можете выбрать заднюю точку.

Если угол между известной точкой 1 и известной точкой 2 (измеренные от точки станции)

очень острый или тупой результирующее решение может быть геометрически неверным. Для

достижения геометрической правильности выбирайте известные точки (или точку станции)

так, чтобы они были разнесены в пространстве.

1.

Нажмите клавишу [2] или выберите Засечка в

меню Установка Станции для входа в меню

обратной засечки.

2.

Введите имя первой наблюдаемой точки

(TЧ1).

64 Электронный тахеометр DTM-652. Руководство пользователя

Применение

4

3.

Введите высоту цели и нажмите [ENT].

4.

Наведитесь на PT1 и нажмите [MSR1] или [MSR2].

Об использовании программной кнопки КП

для измерений при КЛ/КП, см.

Дополнительные возможности: Измерения

при КЛ/КП, стр. 62.

5.

Для измерения следующей точки нажмите

[ENT]..

6.

Введите вторую точку (ТЧ2) и высоту

отражателя.

Измерьте вторую точку и нажмите [ENT].

Когда инструмент получит достаточное

количество данных, он вычислит координаты

станции..

-

Если доступно больше минимального

количества данных, появится экран

стандартных отклонений.

-

Чтобы увеличить точность засечки

можно выполнить дополнительные

измерения. Для этого нажмите на

программную кнопку Доб. Информация о

том, как использовать программную

кнопку См приведена в разделе

Дополнительные возможности: просмотр

и удаление измерений засечки, стр. 66.

7.

Если результат вас устраивает, нажмите

программную кнопку Зап или [ENT] для записи

станции.

65

4 Применение

8.

Введите высоту инструмента, если это

требуется и нажмите [ENT]. В поле ST по

умолчанию устанавливается значение

"последняя запись PT+1".

9.

Имя точки можно изменить, если установить

курсор в поле ST и редактировать или

поменять текст.

Если в поле Разм.СТ вы установили Да, в поле ST по умолчанию появится последний номер

ST + 1. Подробнее об этом см. Прочие параметры, стр. 125.

В качестве задней точки по умолчанию будет

первая измеренная точка.

10. Чтобы изменить ЗТ, нажмите программную

кнопку Замен.

11. Выберите заднюю точку ЗТ и нажмите

клавишу [ENT].

12. Для завершения засечки нажмите [ENT] когда

курсор находится в поле ЗТ.

Для вычисления засечки должны быть произведены измерения углов минимум на 3 точки или

одно угловое измерение и одно измерение расстояния и угла.

Высота станции может быть вычислена, если измерялось расстояние. Если расстояние не

измерялось, то высота станции рассчитывается с использованием только угловых измерений

на точки с известными трехмерными координатами.

Дополнительные возможности: просмотр и удаление измерений засечки

Нажмите программную клавишу См в экране

вычисления станции (сигма или координаты) для

контроля измерений на каждой точке.

66 Электронный тахеометр DTM-652. Руководство пользователя

Применение

4

dHA

Распределенная ошибка ГК по каждому

направлению

dVD

Вертикальная ошибка между

измеренным и вычисленным

расстоянием

dHD

Ошибка по горизонтальному

проложению между измеренным и

вычисленным расстоянием

Если требуется удалить измерение (возможно из-за больших ошибок),

установите курсор на ту точку, которую надо удалить, и затем нажмите

программную клавишу Удал. После удаления, координаты станции будут

автоматически перевычислены

Чтобы продолжить наблюдения, нажмите

программную клавишу Доб. Появится экран для

ввода следующей точки.

Быстрая установка станции без ввода координат

Точка станции (ST) в этой функции определяется как точка с новым номером.

Для новой точки координаты сохраняются как MP (0, 0, 0). Если станция ST

была вручную изменена на известную точку, то установка станции

производится с координатами этой точки.

1.

Для быстрой установки станции нажмите

клавишу [3] или выберите Быстр в меню

установки станции.

ST

Точка станции (по умолчанию - последняя

записанная точка ТЧ+1 или ST+1 (в

зависимости от установки в поле Разм.СТ)

HI

Высота инструмента

BS

Задняя точка (пусто)

AZ

Азимут на заднюю точку (по умолчанию - ноль)

2.

По умолчанию задней точке номер не

присваивается. Оставьте это поле пустым

или введите имя задней точки.

3.

Азимут на заднюю точку (AZ) по умолчанию

равен нулю, новы можете изменить это

значение.

67

4 Применение

4.

Чтобы завершить установку станции, наведитесь на заднюю точку и

нажмите [ENT].

Когда вы нажимаете [ENT] в поле AZ, в полях HA и AZ устанавливаются

введенные вами значения.

Даже если точки ST и BS являются известными точками, эта функция не вычисляет угол на

заднюю точку AZ автоматически. Для вычисления AZ между двумя известными точками (ST

и BS) используйте функцию Установка станции > Известная. Дополнительная информация

содержится в разделе Установка станции по точке с известными координатами или азимутом,

стр. 60.

Определение высоты станции

1.

Нажмите [4] или выберите Высотн в меню

установки станции.

2.

Введите имя точки с известной высотой BР

(высотный репер) и нажмите [ENT]. Если точка

найдена в проекте, то курсор переместится в

поле HT (высота отражателя).

3.

Введите высоту отражателя - HT и нажмите

[ENT].

4.

Наведитесь на отражатель, установленный на

точке BР и нажмите [MSR1] или [MSR2].

5.

Измерения при КЛ/КП также возможны, если

вы нажмете программную клавишу КП или

просто переведете зрительную трубу в

положение Круг вправо после измерения

расстояния.

Будут отображены обновленные координаты

станции. Высота инструмента HI может быть

изменена в этом экране.

6.

Для записи обновленных координат станции

нажмите [ENT].

Когда высота инструмента HI изменяется, координата Z обновляется до записи станции.

Установка станции должна быть завершена перед использованием функции Высотной

привязки.

68 Электронный тахеометр DTM-652. Руководство пользователя

Применение

4

Контроль и восстановление направления на заднюю точку

Установка станции должна быть сделана до выполнения функции контроля задней точки. Эта

функция всегда ссылается на заднюю точку из последней записи станции, сохраненной в

текущем открытом проекте.

1.

Для выбора функции контроля задней точки

нажмите [5] или выберите Контрол в меню

установки станции.

HA

Текущий отсчет ГК

BS

Горизонтальный угол HA на заднюю точку

ЗТ в последней установке станции. Введите

координаты станции для наблюдения без

записи данных

2.

Сделайте одно из следующего:

-

Для восстановления горизонтального угла, такого, каким он был при

установке последней станции, наведите трубу на заднюю точку и

нажмите программную клавишу Сброс или [ENT].

-

Для отмены действия и возврата к главному экрану измерений

нажмите программную кнопку Прерв или [ESC].

Функция Базовые координаты XYZ

Функция Базовые координаты XYZ не сохраняет запись станции, поэтому функция Контроль

ЗТ не может проверить заднюю точку, если вы устанавливаете станцию при помощи функции

Базовые координаты XYZ.

Чтобы сохранить сырые данные, используйте любую другую функцию из меню Установка

станции. Эта функция не сохраняет запись станции в проекте.

Вы можете использовать эту функцию без открытия проекта. Если при использовании этой

функции открыт какой-то проект, СО записи сохраняются чтобы показать, что базовые

координаты инструмента были изменены.

1.

Чтобы вызвать функцию Базовые координаты

XYZ, нажмите [6] или выберите XYZ стн в

меню установки станции.

69

4 Применение

По умолчанию отображаются текущие

значения XYZ для инструмента.

2.

Введите новые значения XYZ для

инструмента и нажмите [ENT].

3.

Сделайте одно из следующего:

-

Для восстановления горизонтального угла, введите значение в поле

НА и нажмите [ENT].

-

Если необходимости в восстановлении

значения горизонтального угла нет,

оставьте поле НА пустым и нажмите

[ENT].

Вы вернетесь к главному экрану измерений.

Засечка по двум точкам вдоль известной линии

1.

Для вызова функции Известная линия

нажмите [7] или выберите Баз.лин. в меню

установки станции.

2.

Введите известную точку как Т1.

Если вы вводите имя новой точки, появляется

экран ввода координат.

Наведитесь на Т1 и нажмите [MSR1] или [MSR2]

чтобы выполнить измерение. Нажмите [ENT].

3.

Выберите способ определения известной

линии:

-

Для описания линии с помощью ввода

координат точки Т2 нажмите [1] или

выберите По кд.

-

Для описания линии с помощью ввода азимута, нажмите [2] или

выберите По уг.

4.

Если вы выбрали По уг, появится экран ввода

азимута. Введите значение угла и нажмите

[ENT].

70 Электронный тахеометр DTM-652. Руководство пользователя

Применение

4

Появится экран измерений.

5.

Наведитесь на Т2 и затем нажмите [MSR1] или

[MSR2] чтобы выполнить измерение. Нажмите

[ENT].

Когда точка Т2 будет измерена, прибор

вычислит координаты станции.

6.

Чтобы записать координаты станции

нажмите [ENT] или программную кнопку Зап.

7.

Для контроля измерения нажмите

программную кнопку Экр. Если вы

определяете линию путем ввода азимута,

будут показаны величины HD и VD между Т1

и Т2.

Если вы определяете линию путем ввода

координат Т2, будут показаны разности горизонтального проложения

(dHD) и вертикального расстояния (dZ) между измеренными и

введенными вами данными.

8.

Введите имя станции, высоту инструмента

(HI) и код объекта (CD) при необходимости.

По умолчанию имя станции будет

соответствовать последней записанной ТЧ+1

или последней записанной ST+1 в

зависимости от установки параметра

Разм.СТ.

9.

о умолчанию задняя точка становится первой

точкой (ТЧ1). Чтобы изменить это, выберите

поле ЗТ и затем нажмите программную

кнопку Замен.

10.

Чтобы закончить запись координат станции,

нажмите [ENT] в поле BS.

Примеры записей

CO, Temperature:20C Pressure:1013hPa Prism:0 …

ST,9005, ,265, ,1.2350,150.40300,150.40300

F1,265,1.6040,79.0010,90.30150,89.35260,

F1,200,1.4590,50.2300,269.4035,93.50110,

CO, P1-P2 HD=122.0350 VD=0.5600

71

4 Применение

Разбивка

ВЫШ

ВП

П

НИЖ

Л

НАЗ

НАЗ

ВП

Высота

цели

П

Л

ВЫШ

НИЖ

Для входа в меню Разбивка нажмите [S-O].

Вынос в натуру точки по углу и расстоянию

1.

Для отображения экрана ввода горизонтального проложения и угла

нажмите [1] или выберите HA-HD в меню Разбивка.

2.

Введите значения и нажмите [ENT]

HD

Горизонтальное проложение от точки

стояния до точки разбивки

dVD Превышение от точки стояния до

точки разбивки

HA

Горизонтальный угол на точку

разбивки

Если вы нажимаете [ENT] без ввода горизонтального угла, используется текущее значение HA.

3.

Поверните инструмент до тех пор, пока dHA

не будет равен числу, близкому к 0°00'00".

4.

Наведитесь на цель и нажмите [MSR1] или

[MSR2].

72 Электронный тахеометр DTM-652. Руководство пользователя

Применение

4

Когда измерение будет завершено, то на экране будет показана разница

между текущим положением отражателя и требуемой точкой разбивки.

dHA

Разница в горизонтальном угле на точку

цели

П/Л

Вправо/Влево (Поперечная ошибка)

ВП/НАЗ

Вперед/Назад (Продольная ошибка)

НИШ/

Ниже/Выше

ВЫШ

Если измерения выполнено, величина НИЖ/ВЫШ и Z координата

обновляются при изменении вертикального угла VA.

Если вы нажмете клавишу [HOT] в любом экране наблюдений,

появится меню горячих клавиш. Вы можете использовать это

меню в любое время чтобы изменить высоту отражателя HT,

температуру и давление T - P.

Использование клавиши [DSP] для переключения между экранами

Нажмите [DSP] для переключения между экранами выноса в натуру. Доступны

следующие экраны:

S-O1

S-O2

S-O3

S-O4

dHA←

HA

HA

HL

R

←

VA

VD

V%

OUT↑

SD

HD

HD

CUT

↑

S-O5

S-O6

S-O7

S-O8

X

dX

rSD

HD

Y

dY

rVD

VD

Z

dZ

rHD

SD

Экран S-08 доступен только в том случае, если установлены вторые единицы

измерения расстояния. Дополнительная информация приведена в разделе

Прочие параметры, стр. 125.

При каждом нажатии на [DSP], появляется следующий экран. Если вы нажали

[DSP] в последнем экране (S-O7 или S-O8 если установлены вторые единицы

измерения расстояния), появится экран S-01.

Чтобы изменить экраны S-02, S-03 и S-04, удержите клавишу [DSP] одну секунду.

Дополнительная информация приведена в разделе Настройка значений,

отображаемых в главном экране измерений, стр. 37.

73
