Электронный

тахеометр

NPL-322.

Руководство

пользователя

21

Подготовка

к

работе

2

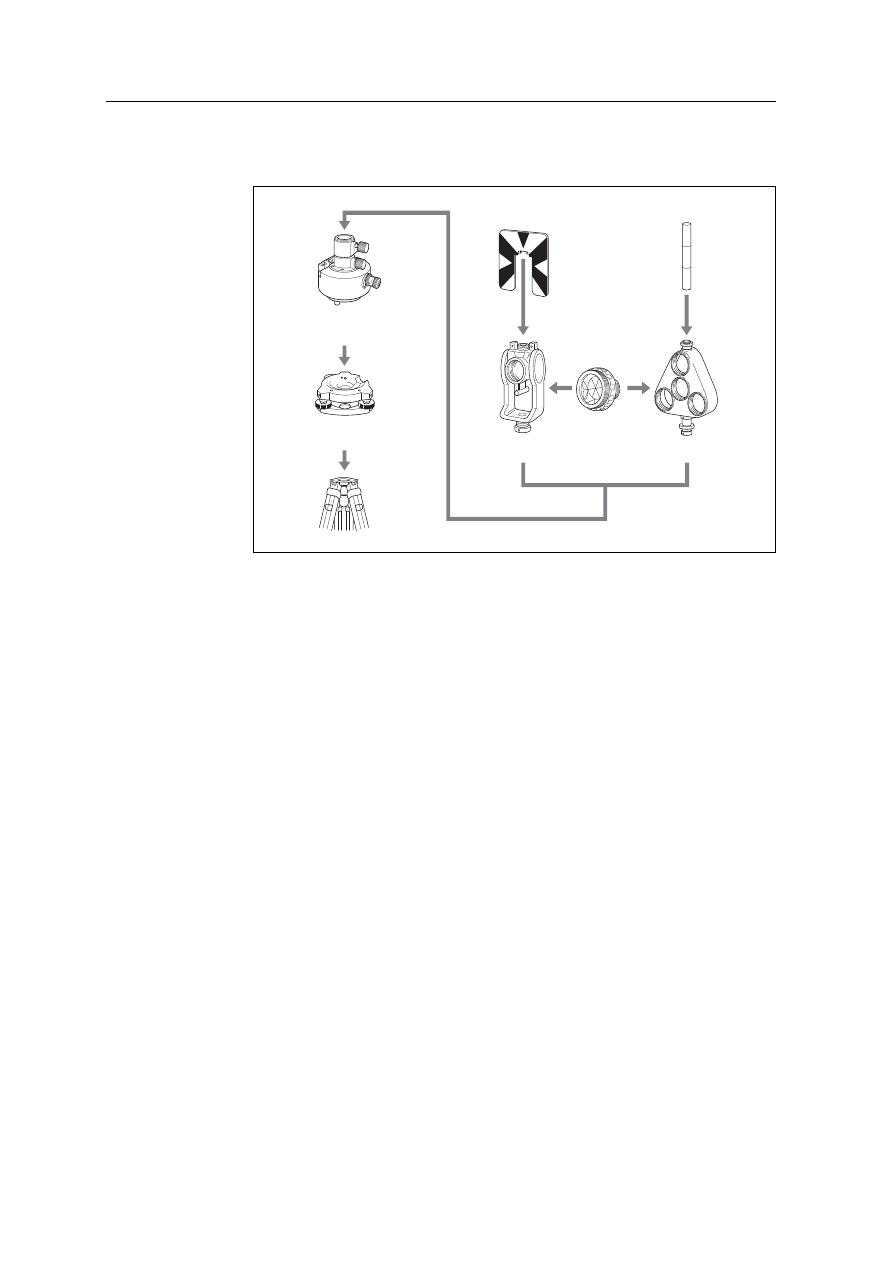

Сборка

призменного

отражателя

1.

Соберите

отражающую

марку

как

показано

на

рисунке

ниже

.

2.

Настройте

высоту

переходника

трегера

(

см

.

).

3.

При

необходимости

измените

направление

призмы

(

см

4.

Установите

постоянную

призменного

отражателя

(

см

5.

Если

используется

держатель

одиночной

призмы

,

установите

положение

подставки

цели

(

см

.

).

Подробные

инструкции

от

до

приводятся

на

соответствующих

страницах

.

Переходник

трегера

15

Трегер

W30/W30b

Штатив

Визирная

марка

Держатель

для

одной

призмы

Призма

C

Визирный

цилиндр

Держатель

для

трех

призм

одинарной

призмы

2

Подготовка

к

работе

22

Электронный

тахеометр

NPL-322.

Руководство

пользователя

Юстировка

переходника

трегера

по

высоте

Переходник

трегера

оснащен

переходником

юстировки

высоты

.

Для

использования

призменного

отражателя

с

инструментом

NPL-322

или

другими

тахеометрами

Nikon

за

исключением

инструментов

серии

Nivo

прикрепите

переходник

юстировки

высоты

еа

переходник

трегера

,

как

показано

на

рисунке

ниже

.

Переходник

юстировки

высоты

будет

использоваться

с

тахеометрами

Nivo.

Изменение

направления

отражателя

Призменный

отражатель

,

установленный

на

переходнике

трегера

может

быть

повернут

в

любом

направлении

.

Для

изменения

направления

отражателя

:

1.

Ослабьте

зажимной

винт

,

повернув

его

по

направлению

против

часовой

стрелки

.

2.

Поверните

верхнюю

часть

переходника

трегера

так

,

чтобы

плоскость

призмы

находилась

в

нужном

направлении

.

3.

Поверните

зажимной

винт

по

часовой

стрелке

.

Установка

постоянной

призмы

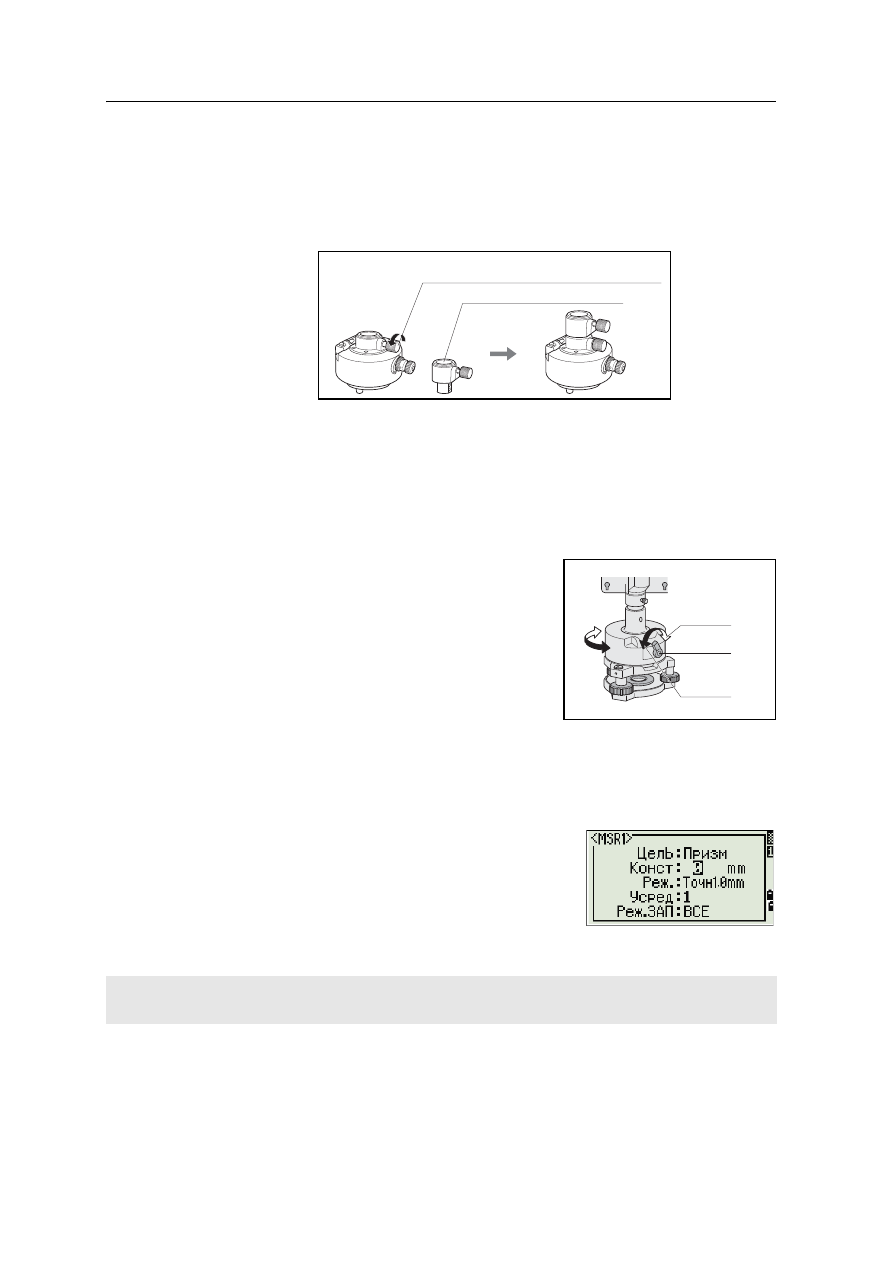

1.

Установите

призму

в

однопризменный

или

трехпризменный

держатель

.

B

Подсказка

–

Чтобы

использовать

трехпризменный

держатель

как

однопризменный

,

вставляйте

призму

в

его

центральное

отверстие

.

2.

Установите

постоянную

призмы

.

Для

этого

удерживайте

нажатой

в

течение

одной

секунды

кнопку

[MSR1]

или

[MSR2]

.

Подробнее

об

этом

смотрите

в

разделе

Параметры

измерений

Примечание

–

постоянная

призмы

Nikon

всегда

равна

0,

в

случае

однопризменного

или

трехпризменного

держателя

.

B

Подсказка

–

Когда

вы

используете

призму

на

малых

расстояниях

,

немного

наклоняйте

ее

относительно

угла

наведения

.

Если

постоянная

призмы

не

равна

0

мм

,

вы

должны

ввести

значение

постоянной

призмы

в

поле

Конст

.

Например

,

если

постоянная

вашей

призмы

равна

30

мм

,

введите

30mm

в

поле

Конст

на

инструменте

.

Переходник

юстировки

высоты

Зажимной

винт

юстировки

высоты

Clamp

Clamp lever

Unclamp

Зажать

Зажим

Отпустить

Электронный

тахеометр

NPL-322.

Руководство

пользователя

23

Подготовка

к

работе

2

Установка

положения

визирной

марки

отражателя

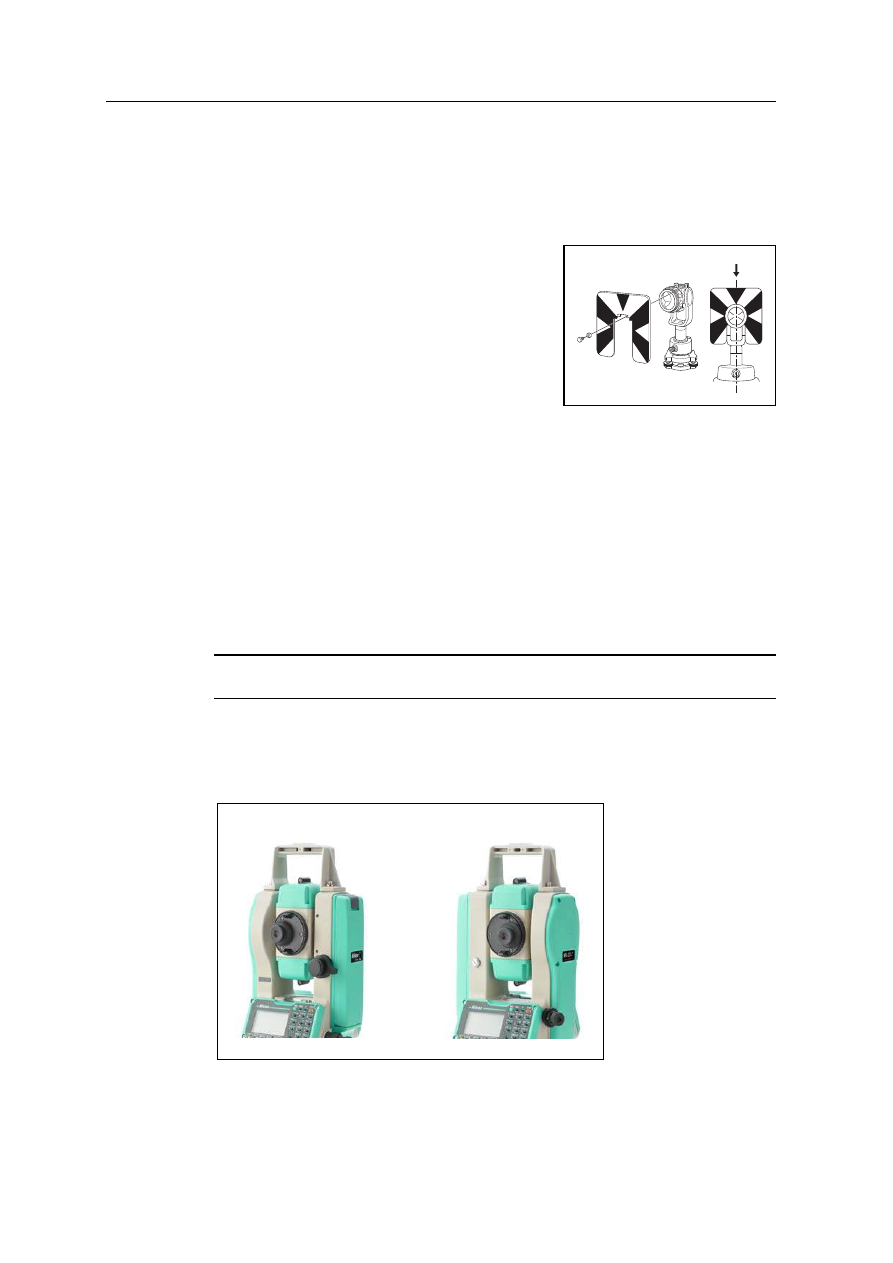

Если

вы

используете

одиночную

призму

,

убедитесь

что

визирная

марка

находится

в

одной

плоскости

с

призмой

и

переходником

трегера

.

Для

установки

положения

визирной

марки

:

1.

Используйте

два

установочных

винта

для

крепления

визирной

марки

к

держателю

одиночной

призмы

.

2.

В

пределах

диапазона

работы

закрепительного

винта

держателя

установите

визирную

марку

с

выемкой

таким

образом

,

чтобы

она

совместилась

с

вертикальной

осью

призмы

и

переходника

трегера

.

Измерения

при

КЛ

/

КП

Вы

можете

производить

измерения

при

двух

кругах

.

Для

смены

круга

,

поверните

инструмент

на

180°

по

основанию

,

а

также

поверните

зрительную

трубу

на

180°

против

ее

обычного

положения

.

При

осреднении

величин

измерений

при

КП

и

при

КЛ

,

вы

можете

свести

на

нет

большинство

постоянных

механических

ошибок

.

Некоторые

ошибки

,

такие

как

ошибка

вертикальной

оси

,

не

могут

быть

устранены

вышеуказанным

образом

.

C

ПРЕДОСТЕРЕЖЕНИЕ

–

При

повороте

зрительной

трубы

следите

,

чтобы

ваши

пальцы

не

попали

в

щель

между

основанием

инструмента

и

зрительной

трубой

.

При

измерении

при

КП

вертикальный

круг

расположен

слева

от

окуляра

зрительной

трубы

.

При

измерении

при

КЛ

вертикальный

круг

расположен

справа

от

окуляра

зрительной

трубы

.

Center on axis

Центр

осей

Измерения

при

КЛ

Измерения

при

КП

2

Подготовка

к

работе

24

Электронный

тахеометр

NPL-322.

Руководство

пользователя

Г Л А В А

3

Электронный

тахеометр

NPL-322.

Руководство

пользователя

25

Работа

с

прибором

3

В

этой

главе

:



Включение

выключение

инструмента



Изменение

региональных

настроек











Измерение

расстояний

3

Работа

с

прибором

26

Электронный

тахеометр

NPL-322.

Руководство

пользователя

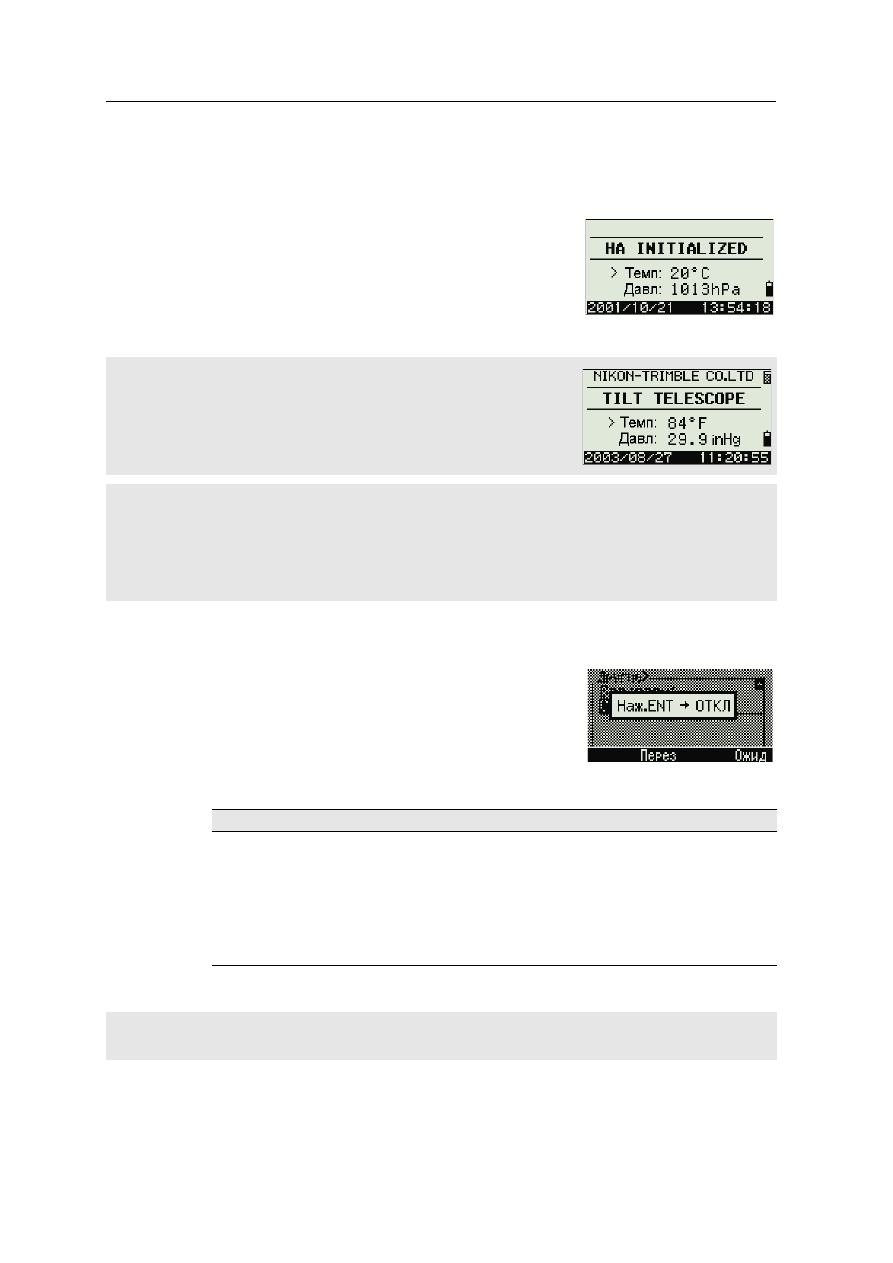

Включение

и

выключение

инструмента

3.1

1.

Для

включения

инструмента

нажмите

кнопку

[PWR]

.

Появится

стартовый

экран

.

На

нем

показаны

:

текущая

температура

,

давление

,

дата

и

время

.

2.

Чтобы

изменить

значения

температуры

и

давления

используйте

клавиши

курсора

[^]

или

[v]

для

выбора

поля

,

которое

вы

хотите

изменить

,

после

чего

нажмите

[ENT]

.

3.

Наклоните

зрительную

трубу

,

пока

она

не

будет

в

горизонтальном

положении

КП

.

Выключение

инструмента

Чтобы

начать

процесс

выключения

питания

инструмента

,

нажмите

[PWR]

и

[ENT]

.

Затем

сделайте

одно

из

следующего

:

Если

вы

введете

ваше

имя

или

имя

вашей

компании

поле

"

Владелец

:",

то

текст

из

этого

поля

будет

появляться

на

стартовой

заставке

.

Для

установки

поля

"

Владелец

:"

войдите

в

МЕНЮ

>

Установки

>

Другие

.

Подробнее

об

этом

смотрите

в

соответствующем

разделе

.

Если

вы

используете

инициализацию

горизонтального

угла

,

вы

должны

повернуть

алидаду

для

инициализации

горизонтального

угла

каждый

раз

после

включения

прибора

.

Если

вы

сделали

это

вы

можете

спокойно

фиксировать

направление

горизонтального

угла

даже

если

инструмент

перемещался

в

выключенном

состоянии

.

Если

труба

была

наклонена

до

вращения

алидады

,

то

горизонтальный

угол

не

инициализируется

заново

,

вместо

этого

восстанавливается

последний

отсчет

по

кругу

,

который

был

перед

выключением

прибора

.

Нажмите

...

Чтобы

...

[ENT]

снова

выключить

инструмент

программную

кнопку

Перез

перезагрузить

программу

и

перезапустить

инструмент

программную

кнопку

Ожид

перевести

инструмент

в

режим

ожидания

(

энергосбережения

)

[ESC]

прервать

процесс

выключения

прибора

и

вернуться

к

предыдущему

экрану

Если

вы

нажмете

программную

клавишу

Перез

программное

обеспечение

перезагрузится

и

появится

основной

экран

измерений

без

открытия

проекта

.

Электронный

тахеометр

NPL-322.

Руководство

пользователя

27

Работа

с

прибором

3

Режим

ожидания

Если

вы

нажимаете

программную

кнопку

Ожид

в

экране

отключения

питания

или

устанавливаете

параметры

режима

энергосбережения

(

см

.

Энергосбережение

инструмент

переходит

в

режим

ожидания

.

Когда

он

находится

в

этом

режиме

,

он

ожидает

что

произойдет

одно

из

следующего

:

•

Вы

нажмете

клавишу

•

Инструмент

получит

команду

дистанционного

управления

•

Вы

повернете

алидаду

•

Вы

наклоните

зрительную

трубу

Выбор

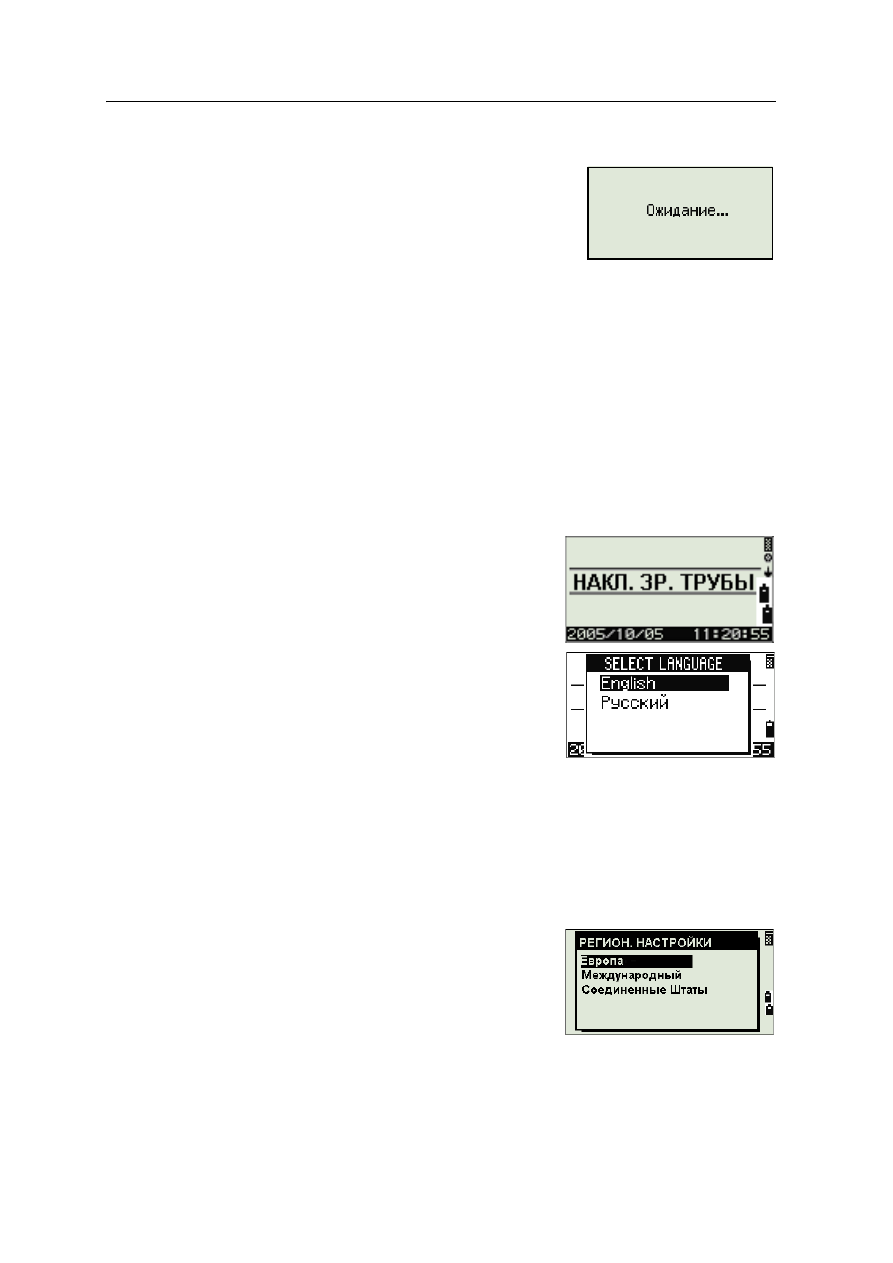

языка

3.1

Данный

тахеометр

Nikon

поддерживает

следующие

языки

:

английский

,

французский

,

итальянский

,

немецкий

,

испанский

,

русский

,

китайский

.

1.

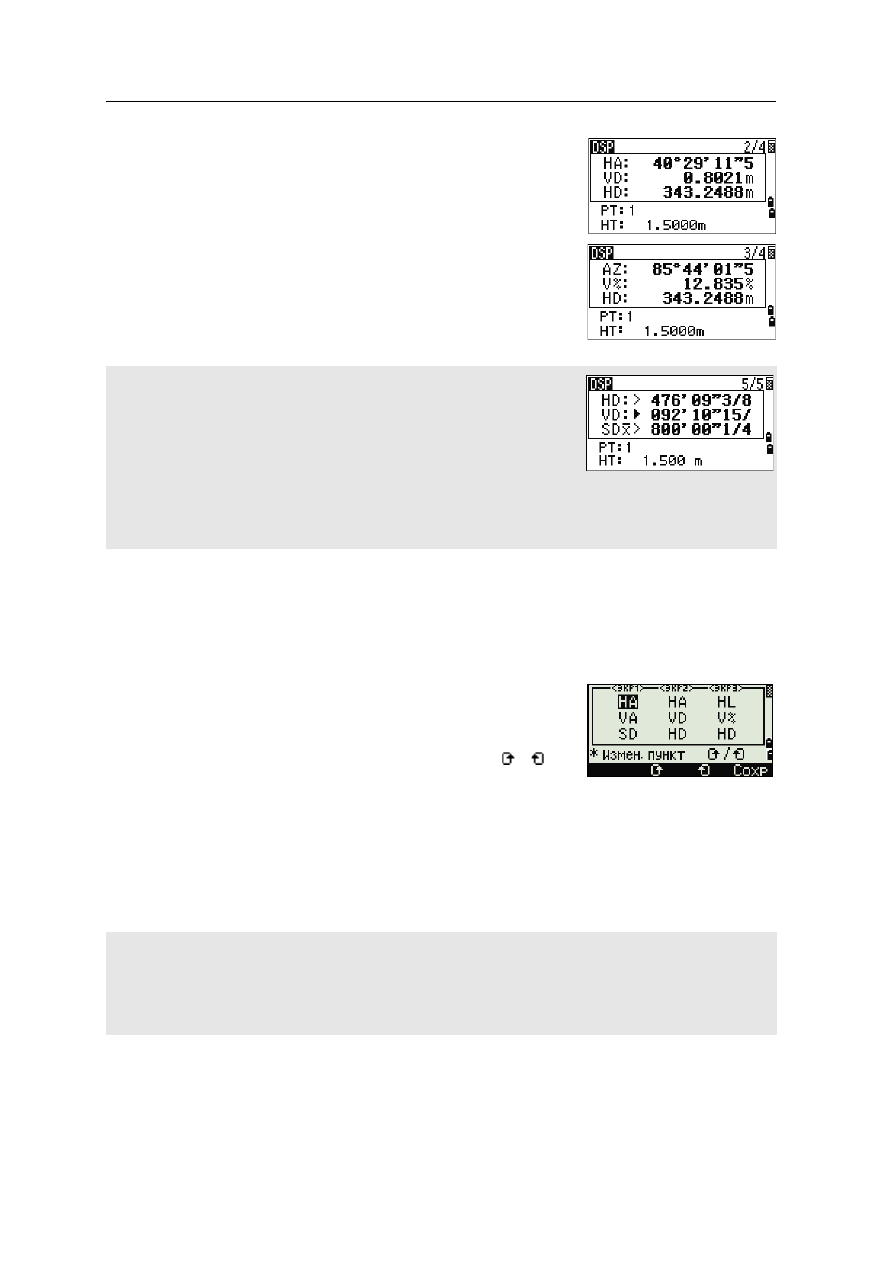

Для

выбора

другого

языка

интерфейса

включите

прибор

и

находясь

в

экране

НАКЛ

.

ЗР

.

ТРУБЫ

нажмите

[ESC]



и

[3]

.

Текущий

выбранный

язык

будет

подсвечен

.

2.

Нажмите

[^]

или

[v]

для

выбора

нужного

языка

и

затем

нажмите

[ENT]

.

3.

Инструмент

перезагрузится

и

на

экране

появится

стартовый

экран

Tilt Telescope

на

выбранном

вами

языке

.

Изменение

региональных

настроек

3.1

Вы

можете

быстро

настроить

электронный

тахеометр

Nikon

в

соответствие

с

ранее

заданной

комбинацией

параметров

или

параметрами

региональных

настроек

по

умолчанию

.

Экран

РЕГИОН

.

НАСТРОЙКИ

появляется

только

после

настройки

языка

интерфейса

и

перезагрузки

инструмента

.

1.

Выполните

процедуры

,

описанные

в

разделе

После

перезагрузки

инструмента

появится

экран

РЕГИОН

.

НАСТРОЙКИ

.

2.

Нажмите

[^]

или

[v]

ля

выбора

требуемых

параметров

региональной

настройки

и

затем

нажмите

[ENT]

.

3

Работа

с

прибором

28

Электронный

тахеометр

NPL-322.

Руководство

пользователя

3.

Если

вы

не

хотите

менять

региональные

настройки

,

нажмите

[ESC]

.

Инструмент

продолжит

работу

в

соответствие

с

ранее

установленными

параметрами

.

Параметры

,

которые

можно

настроить

в

экране

РЕГИОН

.

НАСТРОЙКИ

:

По

умолчанию

установлены

параметры

“

США

”.

Подробнее

об

этом

смотрите

в

разделе

Настройки

Категория

Параметр

Европа

Международные

США

Углы

Ноль

ВК

Зенит

Зенит

Зенит

Точность

1"(

см

.

прим

.)

1"(

см

.

прим

.)

1"(

см

.

прим

.)

ГК

От

севера

От

севера

От

севера

Расстояния

Масштаб

1.000000

1.000000

1.000000

Корр

.

Т

-

Д

Вкл

Вкл

Вкл

Ур

.

моря

Выкл

Выкл

Выкл

Корр

. C&R

0.132

0.132

0.132

Координаты

Порядок

ENZ

ENZ

NEZ

Метка

ENZ

ENZ

NEZ

ноль

AZ

North

North

North

Энергосбережение Основной

блок

Выкл

Выкл

Выкл

Дальномер

Выкл

Выкл

Выкл

Спящий

режим

5

минут

5

минут

5

минут

Связь

Формат

Nikon

Nikon

Nikon

Скорость

4800

4800

4800

Длина

8

8

8

Четность

Нет

Нет

Нет

Стоп

бит

1

1

1

Разбивка

Доб

.

точку

1000

1000

1000

Единицы

Углы

GON

DEG

DEG

Расстояние

метры

метры

футы

США

Температура

°C

°C

°F

Давление

mm Hg

mm Hg

In Hg

Запись

Хранение

DB

RAW&XYZ

RAW&XYZ

RAW&XYZ

Запись

данных

Встроенная

память

Встроенная

память

Встроенная

память

Прочее

отображение

XYZ

Fast

Fast

Fast

2-

е

единицы

None

None

None

Split ST

Нет

Нет

Нет

Ввод

кода

<ABC>

<ABC>

<ABC>

Имя

владельца

Пусто

Пусто

Пусто

Электронный

тахеометр

NPL-322.

Руководство

пользователя

29

Работа

с

прибором

3

Экран

и

функции

клавиш

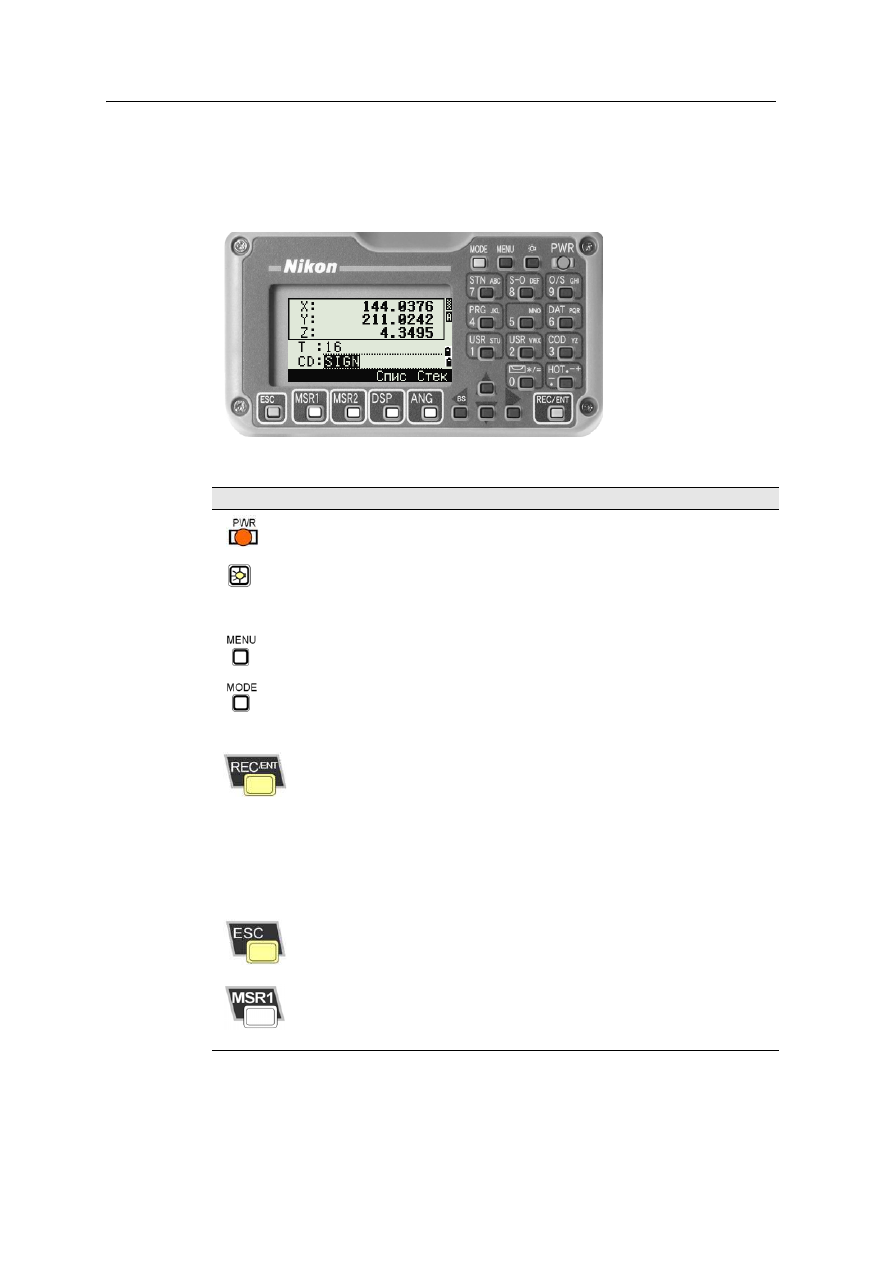

3.1

На

следующем

рисунке

показана

клавиатура

инструмента

серии

Nivo

и

его

жидкокристаллический

экран

.

Ниже

приведены

функции

клавиш

инструмента

NPL-322.

Клавиша

Функция

Описание

Включение

или

выключение

инструмента

.

(

Клавиша

подсветки

)

Обеспечивает

доступ

к

окну

с

переключателями

.

Если

нажата

в

течение

одной

секунды

,

включает

и

выключает

подсветку

ЖК

-

дисплея

.

Отображает

экран

МЕНЮ

.

При

нажатии

клавиши

при

вводе

значений

в

поля

PT

или

CD

изменяет

режим

ввода

с

алфавитно

-

числового

на

числовой

и

наоборот

.

При

нажатии

в

главном

экране

измерений

активирует

режим

Q

код

.

Запись

измеряемых

данных

,

перемещение

к

следующему

экрану

или

подтверждение

и

применение

введенных

данных

в

режиме

ввода

.

Если

вы

подержите

нажатой

эту

клавишу

одну

секунду

,

находясь

в

главном

экране

измерений

,

вы

получите

доступ

к

опциям

для

записи

измерений

в

виде

СР

записей

вместо

SS

записей

.

Вывод

инструментом

измеренных

данных

(PT, HA, VA

и

SD)

на

СОМ

порт

при

нажатии

этой

клавиши

в

главном

экране

измерений

или

Экране

Разбивка

(

в

поле

"

Запись

"

меню

Запись

должно

быть

установлено

значение

"

СОМ

")

Возврат

к

предыдущему

экрану

.

В

числовом

и

алфавитно

-

числовом

режиме

-

удаление

введенных

данных

.

Запуск

измерения

расстояния

,

с

использованием

режима

,

установленного

для

клавиши

[MSR1]

.

Если

удерживать

нажатой

одну

секунду

,

будут

показаны

настройки

режима

измерения

.

3

Работа

с

прибором

30

Электронный

тахеометр

NPL-322.

Руководство

пользователя

Запуск

измерения

расстояния

,

с

использованием

режима

,

установленного

для

клавиши

[MSR2]

.

Если

удерживать

нажатой

одну

секунду

,

будут

показаны

настройки

режима

измерения

.

Переключение

между

доступными

для

отображения

экранами

.

Переключение

полей

,

появляющихся

на

экранах

DSP1, DSP2,

DSP3,

если

удерживать

клавишу

одну

секунду

.

Отображает

меню

Угол

.

Выводит

меню

Настройки

станции

.

В

числовом

режиме

ввод

числа

7.

В

алфавитно

-

числовом

режиме

ввод

A, B, C

или

7.

Отображает

меню

Разбивка

.

Показывает

параметры

разбивки

,

если

удерживать

одну

секунду

.

В

числовом

режиме

ввод

числа

8.

В

алфавитно

-

числовом

режиме

ввод

D, E, F

или

8.

Отображает

меню

Измерения

со

смещением

.

В

числовом

режиме

ввод

числа

9.

В

алфавитно

-

числовом

режиме

ввод

G, H, I

или

9.

Отображает

меню

Программы

,

которое

содержит

дополнительные

программы

измерений

.

В

числовом

режиме

ввод

числа

4.

В

алфавитно

-

числовом

режиме

ввод

J, K, L

или

4.

В

числовом

режиме

ввод

числа

5.

В

алфавитно

-

числовом

режиме

ввод

M, N, O

или

5.

Отображает

меню

Выбор

формата

данных

.

В

зависимости

от

вашей

установки

будут

выбраны

RAW, XYZ

или

STN

данные

.

В

числовом

режиме

ввод

числа

6.

В

алфавитно

-

числовом

режиме

ввод

P, R, Q

или

6.

Выполнение

функции

,

которая

назначена

для

клавиши

[USR1]

.

В

числовом

режиме

ввод

числа

1.

В

алфавитно

-

числовом

режиме

ввод

S, T, U

или

1.

Выполнение

функции

,

которая

назначена

для

клавиши

[USR2]

.

В

числовом

режиме

ввод

числа

2.

В

алфавитно

-

числовом

режиме

ввод

V, W, X

или

2.

Открывает

окно

,

в

которое

вы

можете

ввести

код

.

Значение

кода

по

умолчанию

-

последний

введенный

код

.

В

числовом

режиме

ввод

числа

3.

В

алфавитно

-

числовом

режиме

ввод

Y, Z,

пробел

или

3.

Выводит

меню

"

Кл

.

НОТ

"

в

которое

входят

настройки

Высоты

цели

,

Температуры

-

Давления

,

Цели

,

Примечания

и

Точки

по

умолчанию

.

В

числовом

режиме

ввод

знака

- (

минус

).

В

алфавитно

-

числовом

режиме

ввод

десятичной

точки

, - (

минус

)

или

+ (

плюс

).

Показывает

пузырьковый

уровень

.

В

числовом

режиме

ввод

0.

В

алфавитно

-

числовом

режиме

ввод

символов

*, / , =

или

0.

Клавиша

Функция

Описание

Электронный

тахеометр

NPL-322.

Руководство

пользователя

31

Работа

с

прибором

3

Панель

состояния

Панель

состояния

отображается

с

правой

стороны

каждого

экрана

.

Она

состоит

из

иконок

,

индицирующих

состояние

различных

системных

функций

.

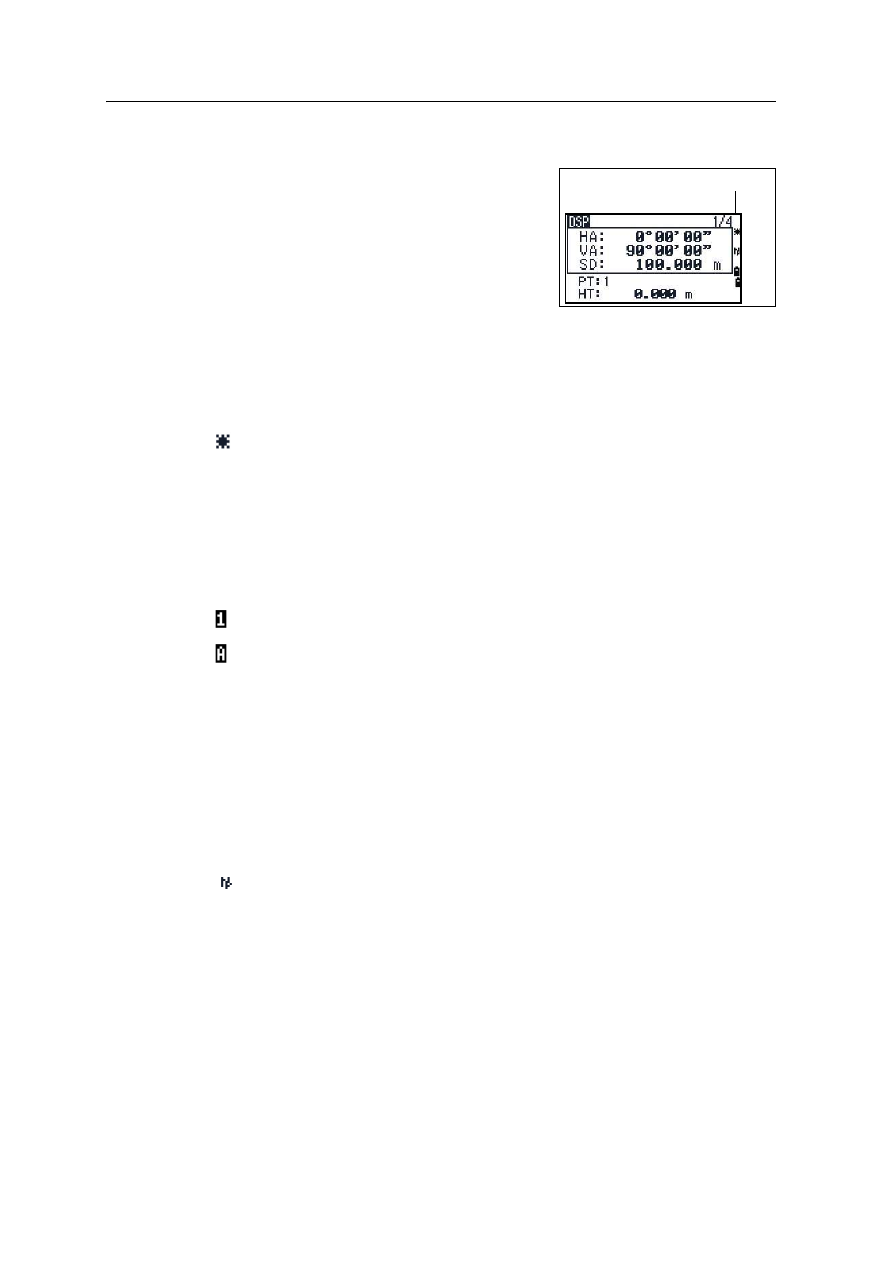

Индикатор

лазерного

указателя

Данный

значок

появляется

при

включении

лазерного

указателя

.

Когда

этот

значок

отображается

на

экране

,

лазер

имеет

класс

мощности

излучения

2.

Индикатор

режима

ввода

Индикатор

режима

ввода

появляется

только

в

том

случае

,

когда

вы

вводите

точки

или

координаты

.

Он

отображает

режим

ввода

данных

:

Состояние

измерения

дальномера

Когда

вы

делаете

измерения

,

состояние

измерения

дальномера

показывает

,

какой

режим

был

использован

.

При

отображении

данных

наблюдений

,

состояние

измерения

дальномера

показывает

режим

,

который

был

использован

при

сборе

данных

.

Индикатор

лазерного

указателя

включен

.

(

Нет

)

Индикатор

лазерного

указателя

выключен

.

Режим

ввода

цифр

.

Нажимайте

на

кнопки

чтобы

ввести

цифру

,

которая

подписана

под

клавишей

.

Режим

ввода

букв

.

Нажимайте

на

кнопки

чтобы

ввести

букву

,

которая

написана

под

клавишей

первая

.

Повторно

жмите

не

эту

клавишу

,

чтобы

ввести

следующие

буквы

.

Например

чтобы

ввести

букву

"

О

"

в

режиме

ввода

букв

,

три

раза

подряд

нажмите

на

клавишу

[6]

.

Безотражательный

режим

Панель

состояния

3

Работа

с

прибором

32

Электронный

тахеометр

NPL-322.

Руководство

пользователя

Индикатор

сигнала

Индикатор

заряда

батареи

показывает

текущий

уровень

напряжения

:

Если

уровень

заряда

батареи

критически

низкий

,

появляется

сообщение

:

Включение

и

выключение

подсветки

,

лазерного

указателя

и

звука

Подсветка

экрана

Для

включения

или

выключения

подсветки

экрана

,

нажимайте

на

клавишу

подсветки

.

Если

дисплей

слишком

темный

или

яркий

,

можно

отрегулировать

яркость

подстветки

в

окне

регулировки

контрастности

(

удерживая

нажатой

кнопку

подсветки

(

с

иконкой

лампочки

)

в

течение

одной

секунды

,

а

затем

нажимая

[<]

/

[>]

;

см

).

Окно

с

тремя

переключателями

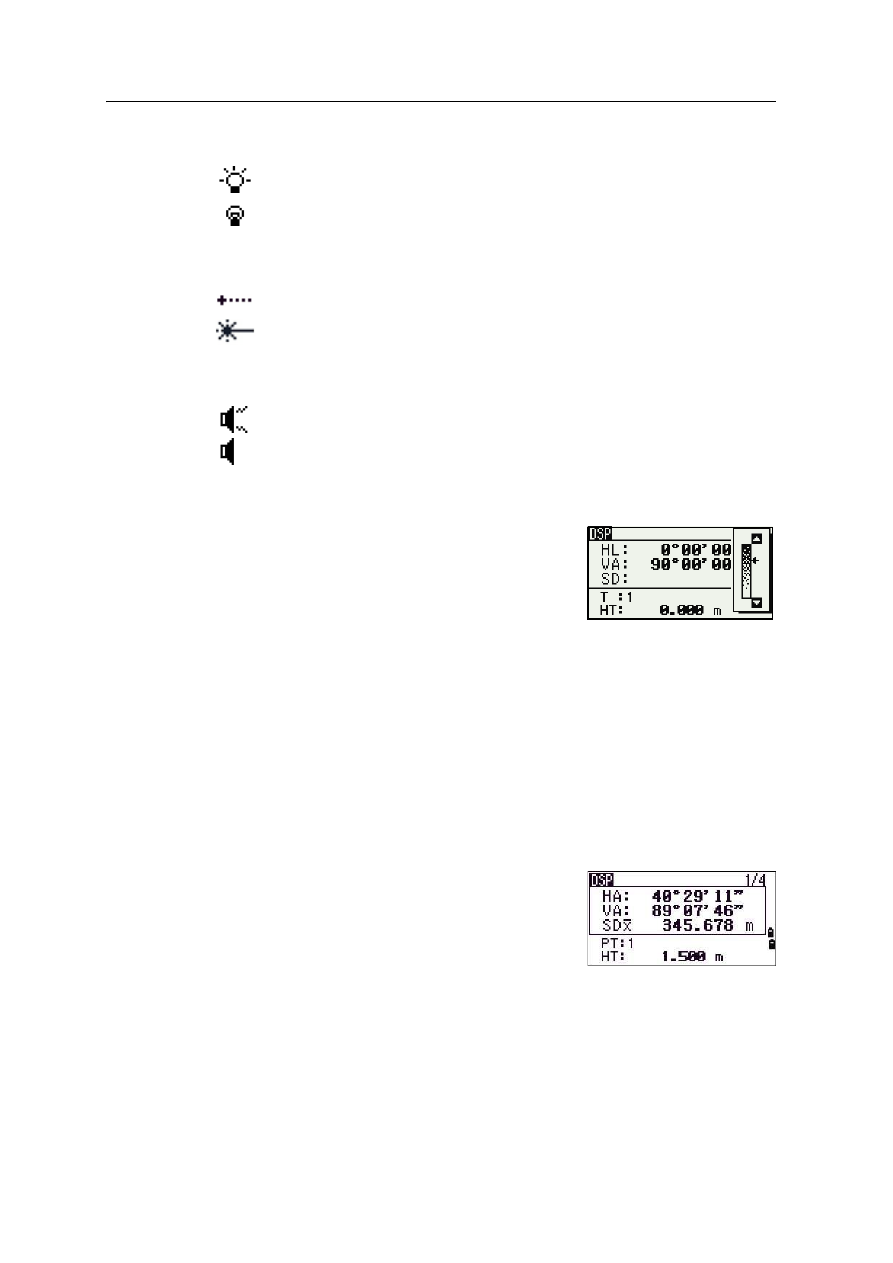

Используйте

окно

с

тремя

переключателями

для

включения

и

выключения

подсветки

,

лазерного

выключателя

и

звукового

сигнала

инструмента

Чтобы

открыть

это

окно

,

находясь

в

любом

экране

,

нажмите

кнопку

подсветки

и

подержите

одну

секунду

.

Для

выбора

типа

переключателя

нажмите

соответствующую

цифровую

клавишу

.

Например

,

для

выбора

переключателя

подсветки

,

нажмите

[1]

.

Иначе

выберите

необходимый

переключатель

,

нажимая

[^]

или

[v]

.

Затем

нажмите

[ENT]

для

переключения

параметров

выбранного

переключателя

.

Уровень

4 (

Полный

заряд

)

Уровень

3

Уровень

2

Уровень

1

Низкий

уровень

заряда

Электронный

тахеометр

NPL-322.

Руководство

пользователя

33

Работа

с

прибором

3

Переключатель

1 (

подсветка

)

)

Переключатель

2 (

лазерный

указатель

)

Переключатель

3 (

звук

)

Окно

настройки

контрастности

Когда

открыто

окно

с

тремя

переключателями

,

нажмите

клавиши

курсора

[<]

или

[>]

чтобы

отобразилось

окно

настройки

контрастности

.

Затем

нажимайте

[^]

или

[v]

для

регулировки

контрастности

.

Индикатор

в

виде

стрелки

показывает

текущий

уровень

контрастности

.

Для

возврата

к

окну

с

тремя

переключателями

нажмите

[<]

или

[>]

.

Когда

вы

сделаете

все

необходимые

настройки

нажмите

[ESC]

,

чтобы

закрыть

окно

с

тремя

переключателями

.

Клавиша

[DSP]

Используйте

эту

клавишу

для

переключения

между

экранами

или

смены

настроек

экрана

.

Переключение

отображаемых

экранов

К

огда

доступны

несколько

экранов

,

в

верхнем

левом

углу

экрана

появляется

индикатор

DSP

и

его

номер

(

например

1/4

)

в

правом

верхнем

углу

.

Подсветка

экрана

включен

Подсветка

экрана

выключена

.

Лазерный

указатель

выключен

.

Лазерный

указатель

включен

.

Звук

включен

.

Звук

выключен

.

3

Работа

с

прибором

34

Электронный

тахеометр

NPL-322.

Руководство

пользователя

Для

переключения

к

следующему

доступному

экрану

нажмите

[DSP]

.

Например

если

отображается

экран

DSP2

нажмите

[DSP]

для

переключения

к

экрану

DSP3.

Индикатор

экранов

изменится

с

2/4

на

3/4

.

Настройка

значений

,

отображаемых

в

главном

экране

измерений

Для

выбора

значений

,

которые

будут

отображаться

на

экранах

DSP1, DSP2

и

DSP3:

1.

Удерживайте

[DSP]

одну

секунду

.

2.

Используйте

клавиши

курсора

[^]

,

[v]

,

[<]

и

[>]

для

выбора

значения

,

которое

хотите

изменить

.

3.

Используйте

программные

кнопки

и

для

перемещения

по

списку

значений

величин

,

которые

могут

быть

отображены

.

Вы

можете

выбрать

следующие

величины

:

HA/AZ/HL/VA/V%/SD/VD/HD/Z

и

пустая

строка

.

4.

Чтобы

сохранить

изменения

нажмите

программную

клавишу

Сохр

.

Иначе

,

выберите

значение

для

экрана

DSP3

и

затем

нажмите

[ENT]

.

На

экране

DSP

отобразится

выбранная

вами

величина

.

Когда

установлены

вторичные

единицы

измерения

для

расстояний

,

становится

доступным

дополнительный

экран

.

На

нем

показаны

величины

HD, VD

и

SD.

Информация

об

установке

вторичных

единиц

измерения

для

расстояний

приведена

в

соответствующем

разделе

,

см

.

Минимальная

отображаемая

величина

для

измерения

расстояний

в

футах

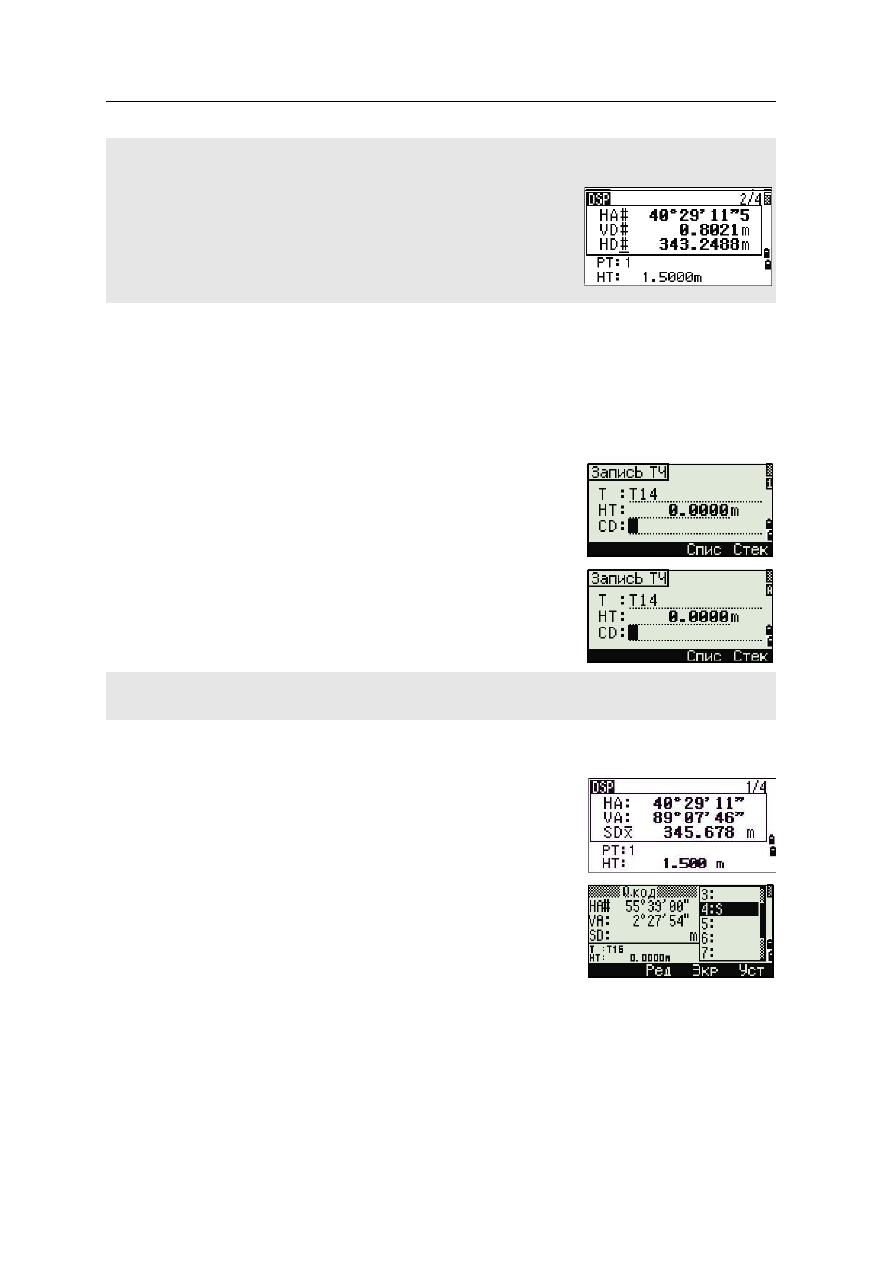

и

дюймах

составляет

1/16

дюйма

.

Меньшие

единицы

измерения

непрактичны

при

работе

в

поле

.

Когда

текущая

величина

больше

чем

99999’11’’15/16,

отображается

символ

“>”.

Если

текущее

расстояние

менее

-9999’11’’15/16,

отображается

символ

“



” (

заполненный

треугольник

).

Это

не

влияет

на

вычисления

.

Точное

значение

используется

во

всех

случаях

.

За

исключением

пустой

строки

,

невозможно

отображать

более

чем

в

одной

строке

экрана

одинаковые

значения

.

Значения

,

отображаемые

на

экранах

DSP1, DSP2, DSP3

и

DSP4,

также

используются

в

соответствующих

экранах

Разбивки

(SO2, SO3, SO4

и

SO5).

Вы

можете

также

выбрать

значения

,

отображаемые

в

экране

Разбивка

.

Электронный

тахеометр

NPL-322.

Руководство

пользователя

35

Работа

с

прибором

3

Клавиша

[MODE]

Используйте

клавишу

[MODE]

для

изменения

режима

ввода

с

клавиатуры

для

текущего

экрана

.

Изменение

режима

ввода

при

вводе

точки

или

кодов

Когда

курсор

находится

в

поле

для

ввода

точки

(

Т

)

или

кода

(CD),

нажмите

[MODE]

для

изменения

режима

ввода

между

алфавитно

-

числовым

(

А

)

и

числовым

(1).

Индикатор

ввода

на

панели

состояния

отображает

текущий

режим

ввода

.

Режим

измерения

с

применением

Быстрого

кода

(Q-

код

)

1.

Для

активации

режима

измерения

Быстрого

кода

,

нажмите

[MODE]

в

главном

экране

измерений

.

В

поле

Т

стоит

имя

точки

по

умолчанию

.

2.

Нажмите

любую

числовую

клавишу

(

от

[0]

до

[9]

)

для

начала

измерения

и

записи

точки

.

Список

цифровых

клавиш

и

назначенных

для

них

кодов

объектов

представлен

в

правой

части

экрана

.

Символы

заголовка

На

экранах

DSP

могут

быть

использованы

следующие

символы

заголовка

:

•

(:)

показывает

,

что

компенсатор

работает

.

•

(#)

показывает

,

что

компенсатор

отключен

.

•

(_)

показывает

,

что

используется

поправка

за

Уровень

моря

и

Масштабный

коэффициент

.

Когда

курсор

находится

в

поле

высоты

(

НТ

),

доступен

только

числовой

режим

.

Нажатие

[MODE]

не

даст

эффекта

,

когда

курсор

находится

в

поле

НТ

.

3

Работа

с

прибором

36

Электронный

тахеометр

NPL-322.

Руководство

пользователя

Например

,

если

вы

нажимаете

[6]

,

выбирается

код

,

назначенный

для

6

и

инструмент

начинает

измерение

.

3.

Если

вы

установили

режим

подтверждения

записи

(

см

Параметры

измерений

после

каждого

измерения

появляется

экран

Запись

ТЧ

.

Сделайте

одно

из

следующего

:

–

Для

записи

точки

нажмите

[ENT]

.

–

Для

возврата

в

главный

экран

измерений

нажмите

[ESC]

.

4.

Чтобы

вернуться

в

главный

экран

измерений

из

экрана

Q

код

,

нажмите

[MODE]

или

[ESC]

.

Клавиша

[COD]

В

главном

экране

измерений

нажмите

клавишу

[COD]

для

изменения

кодов

объектов

по

умолчанию

,

которые

будут

назначаться

в

поле

CD

при

записи

точки

.

Установка

кодов

по

умолчанию

Когда

вы

нажимаете

[COD]

в

главном

экране

измерений

,

появляется

окно

для

ввода

кода

объекта

.

Вы

можете

использовать

программные

кнопки

Спис

и

Стек

для

ввода

кода

.

Измерения

Q

код

Для

ввода

Быстрых

кодов

наблюдений

в

определенном

порядке

нажмите

программную

клавишу

Q

код

.

Эта

функция

позволяет

вам

использовать

десять

цифровых

клавиш

для

кода

объекта

и

завершения

съемки

точки

.

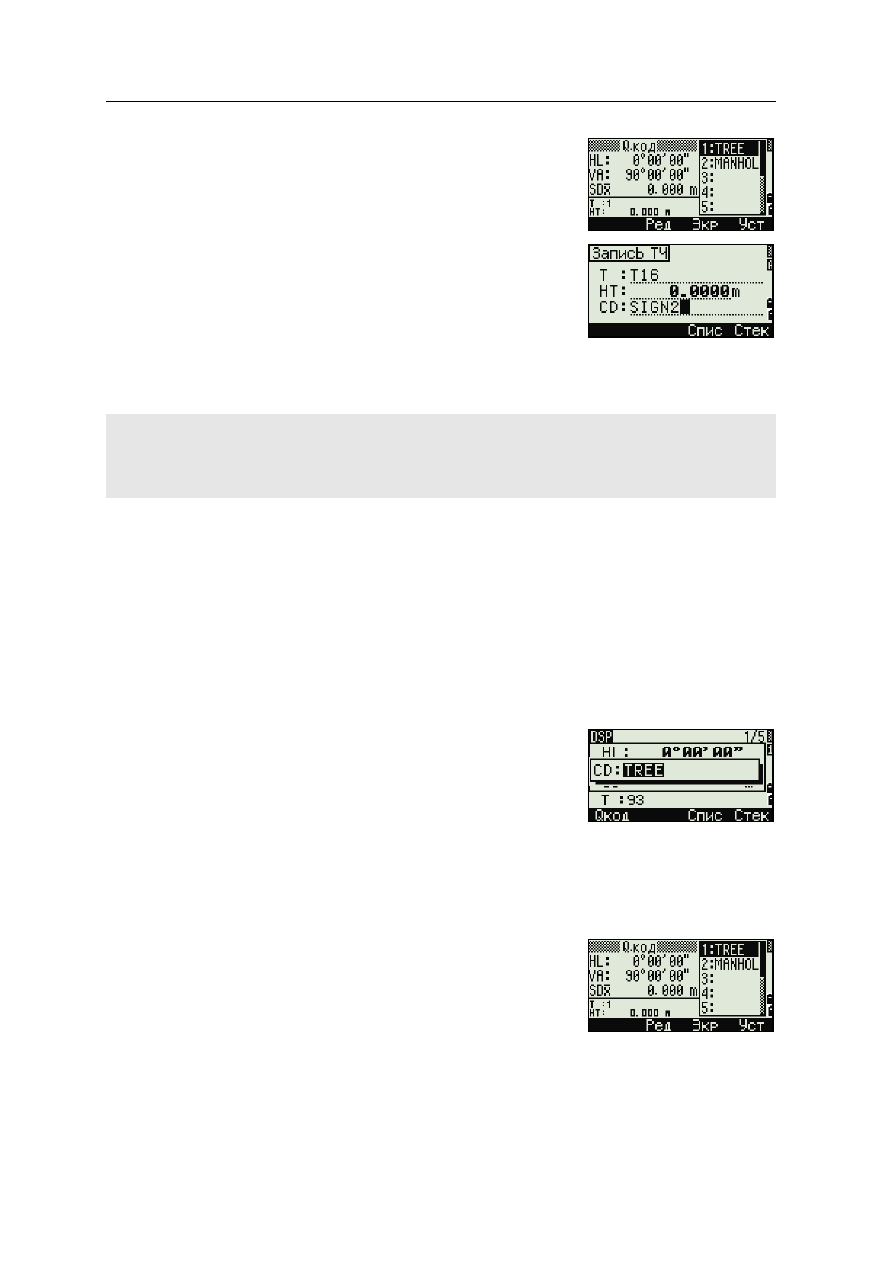

Чтобы

назначить

новый

код

объекта

цифровой

клавише

нажмите

[

^]

или

[v]

чтобы

выбрать

код

,

который

вы

хотите

изменить

.

Затем

нажмите

программную

кнопку

Ред

.

Вы

можете

использовать

программную

кнопку

DSP

чтобы

изменить

значение

,

отображаемое

в

окне

измерений

так

же

,

как

и

при

использовании

клавиши

[DSP]

в

главном

экране

измерений

.
