Электронный безотражательный тахеометр NPL-522. Руководство пользователя - часть 1





Электронный
безотражательный
тахеометр NPL-522
Руководство пользователя
Документ Вер.A1.2.0 RUS
Техника безопасности
1
В этой главе:
Q Введение
Q Безопасность при работе с лазером
Q Предупреждения и предосторожения
v
Техника безопасности
Введение
Перед использованием инструмента NPL-522, для обеспечения личной
безопасности, внимательно и в полной мере ознакомьтесь с этим
руководством. Хотя продукция фирмы Nikon разработана для обеспечения
максимальной безопасности при ее использовании, некорректное обращение с
приборами или игнорирование инструкции по эксплуатации может привести к
травмам персонала или повреждениям оборудования.
Вам также необходимо прочесть руководство к зарядному устройству для
батарей и документацию к другому оборудованию, которое вы используете
совместно с электронным тахеометром NPL-522.
Примечание - Всегда храните это руководство рядом с прибором для
быстрого доступа к требуемой информации.
vi
Техника безопасности
Безопасность при работе с лазером
Электронный тахеометр NPL-522 - это лазерный прибор Класса 1. Лазерные
приборы Класса 1 не требуют при использовании специальных мер
предосторожности, дополнительной маркировки или прохождения
специального инструктажа по технике безопасности.
Предупреждение - Лазерное излучение опасно для ваших глаз и тела.
C
Не направляйте инструмент в лицо или тело людей.
Характеристики лазерного излучения
Длина волны
870 нм
Метод
Импульсная последовательность
передачи
Выходная
<6.4 Вт
мощность
Ширина
<5 нс
импульса
Класс безопасности
Европа
EN60825-1/Am.2:2001 (IEC60825-1/Am.2:2001), class 1
США
FDA21CFR, Часть 1040, Разделы 1040.10 и 1040.11
(за исключением изменений Laser Notice No. 50,
датированных July 26, 2001), класс 1
vii
Техника безопасности
Предупреждения и предосторожения
Для отображения информации о безопасности, приняты следующие
соглашения:
Предупреждение - Предупреждение сигнализирует вам о ситуации,
C
которая может стать причиной смерти или серьезного вреда.
Предостережение - Предостережение сигнализирует вам о ситуации,
C
которая может причинить вред или уничтожение имущества.
Всегда читайте и внимательно следуйте инструкциям.
Предупреждения
Перед использованием инструмента ознакомьтесь со следующими
предупреждениями и всегда следуйте их инструкциям:
Предупреждение - Никогда не смотрите в зрительную трубу на солнце -
C
это может привести к повреждению глаз.
Предупреждение - В NPL-522 не предусмотрена взрывозащитная
C
конструкция. Не используйте инструмент на угольных шахтах, в местах
загрязненных угольной пылью или вблизи других горючих веществ.
Предупреждение - Электронный тахеометр NPL-522 - лазерный прибор
C
Класса 1. Лазерное излучение опасно для ваших глаз и тела. Не
направляйте инструмент в лицо или тело людей. Если вы почувствовали
себя плохо после попадания на вас лазерного луча немедленно
обратитесь за медицинской помощью. Если корпус инструмента открыт и
прибор включен, лазерное излучение значительно превышает уровень
установленный для устройств Класса 1.
viii
Техника безопасности
Предупреждение - Никогда не разбирайте, не изменяйте и не
C
ремонтируйте инструмент самостоятельно. Это может привести к
возгоранию прибора, или вы можете получить электрический удар или
ожог.
Предупреждение - Используйте ТОЛЬКО оригинальное зарядное
C
устройство (Артикул HXE21195), поставляемое с прибором, для зарядки
аккумулятора (Артикул BC-80). НЕ ИСПОЛЬЗУЙТЕ любые другие
зарядные устройства, кроме прилагаемого. Использование других
зарядных устройств может привести к возгоранию, пожару, а также
повреждению батареи. Вы не можете использовать старые зарядные
устройства Nikon моделей Q7U/E или Q-7C, чтобы зарядить BC-80.
Предупреждение - Во время зарядки батареи не накрывайте зарядное
C
устройство материалом или тканью, это может привести к перегреву.
Будьте внимательны, зарядное устройство достаточно сильно излучает
тепло.
Предупреждение - Не заряжайте батарею в сырых или пыльных
C
местах, на прямом солнечном свете и близко от источников тепла. Не
заряжайте батарею, если она сырая. Это может привести к удару током,
перегреву или возгоранию батареи.
Предупреждение - Несмотря на то, что батарея (артикул ВС-80)
C
снабжена автоматом размыкания при коротком замыкании её контактов,
необходимо заботиться о том, чтобы не допускать короткого замыкания
выводов. Короткое замыкание может вызвать возгорание батареи или
привести к ожогу.
Предупреждение - Никогда не нагревайте и не жгите батарею. Это
C
может привести к утечке химического вещества или повреждению
корпуса и стать причиной серьезных повреждений.
ix
Техника безопасности
Предупреждение - При хранении батареи или зарядного устройства,
C
чтобы избежать короткого замыкания, изолируйте контакты
предохранительной тесьмой. Отсутствие изоляции может привести к
короткому замыканию и стать причиной возгорания, ожога или привести
к поломке инструмента.
Предостережения
Перед использованием инструмента ознакомьтесь со следующими
предостережениями и всегда следуйте их инструкциям:
Предостережение - Использование органов управления, настройки или
C
выполнение действий не в соответствии с их назначением может
вызвать опасное излучение.
Предостережение - Металлические ножки штатива очень острые, вы
C
можете пораниться. Будьте осторожны при переноске и установке
штатива.
Предостережение - Хотя лазер Класса 1 является безопасным
C
устройством при нормальной эксплуатации, рекомендуется закрывать
крышку объектива, когда инструмент не используется, чтобы избежать
лазерного излучения. НЕ СМОТРИТЕ в апертуру лазера.
Предостережение - Проверьте плечевой ремень и его застежку перед
C
переносом штатива или инструмента, закрытого в транспортировочном
ящике. Повреждение ремня или не до конца застегнутая пряжка могут
стать причиной случайного падения инструмента, что может нанести
вред инструменту и вам.
Предостережение - Перед установкой штатива удостоверьтесь, что
C
ножки штатива хорошо закреплены. В противном случае вы по дороге
можете поранить руку или ногу острием ножки штатива.
x
Техника безопасности
Предостережение - После установки прибора на штатив крепко
C
затяните закрепительные винты на ножках штатива. В противном случае
при падении штатива инструмент может получить повреждение или
нанести вред вам.
Предостережение - После установки прибора на штатив, крепко
C
затяните становой винт трегера. В противном случае инструмент может
упасть и получить повреждения или нанести вред вам.
Предостережение - Затяните зажимной винт трегера. Если он
недостаточно закреплен, трегер может упасть, когда вы станете
поднимать инструмент, что может причинить вред вам или инструменту.
Предостережение - Перед тем, как вынуть инструмент из ящика для
C
переноски, убедитесь, что батарея надежно стоит на месте и что
клавиши крепления батареи установлено в вертикальное положение
(LOCK). Если батарея закреплена ненадежно она может отделиться от
основного блока и прибор может упасть, когда вы будете поднимать
инструмент, что может причинить вред вам и инструменту.
Предостережение - Не складывайте предметы на транспортировочном
C
ящике и не используйте его вместо стула. Пластиковый
транспортировочный ящик неустойчив, его поверхность скользкая. Вы
можете упасть и удариться или предметы могут разбиться.
Предостережение - Внимательно прочитайте инструкцию по
C
эксплуатации зарядного устройства (артикул HXE21195) перед его
использованием .
xi
Техника безопасности
xii
Содержание
Техника безопасности
v
Введение
vi
Безопасность при работе с лазером
vii
Предупреждения и предосторожения
viii
1
Введение
1
Приветствие
2

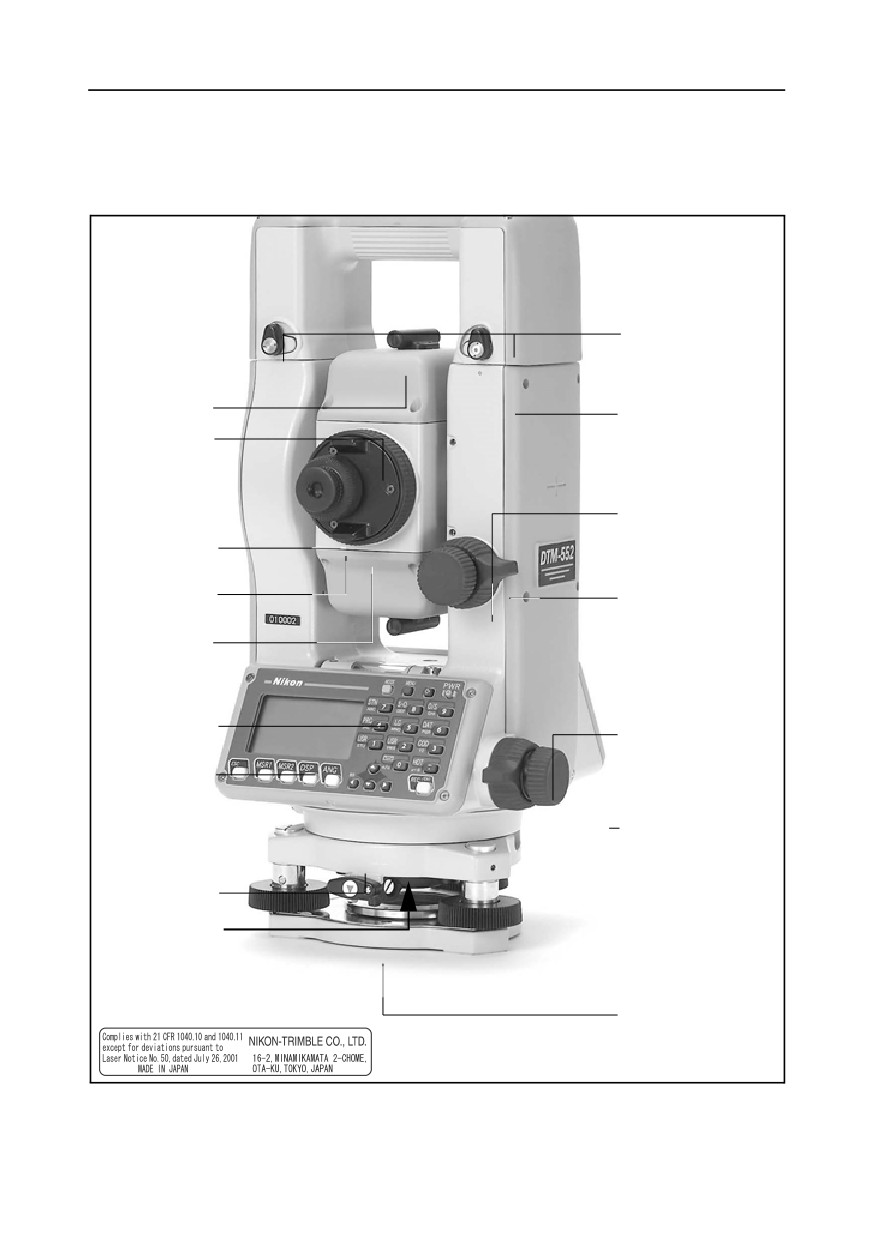

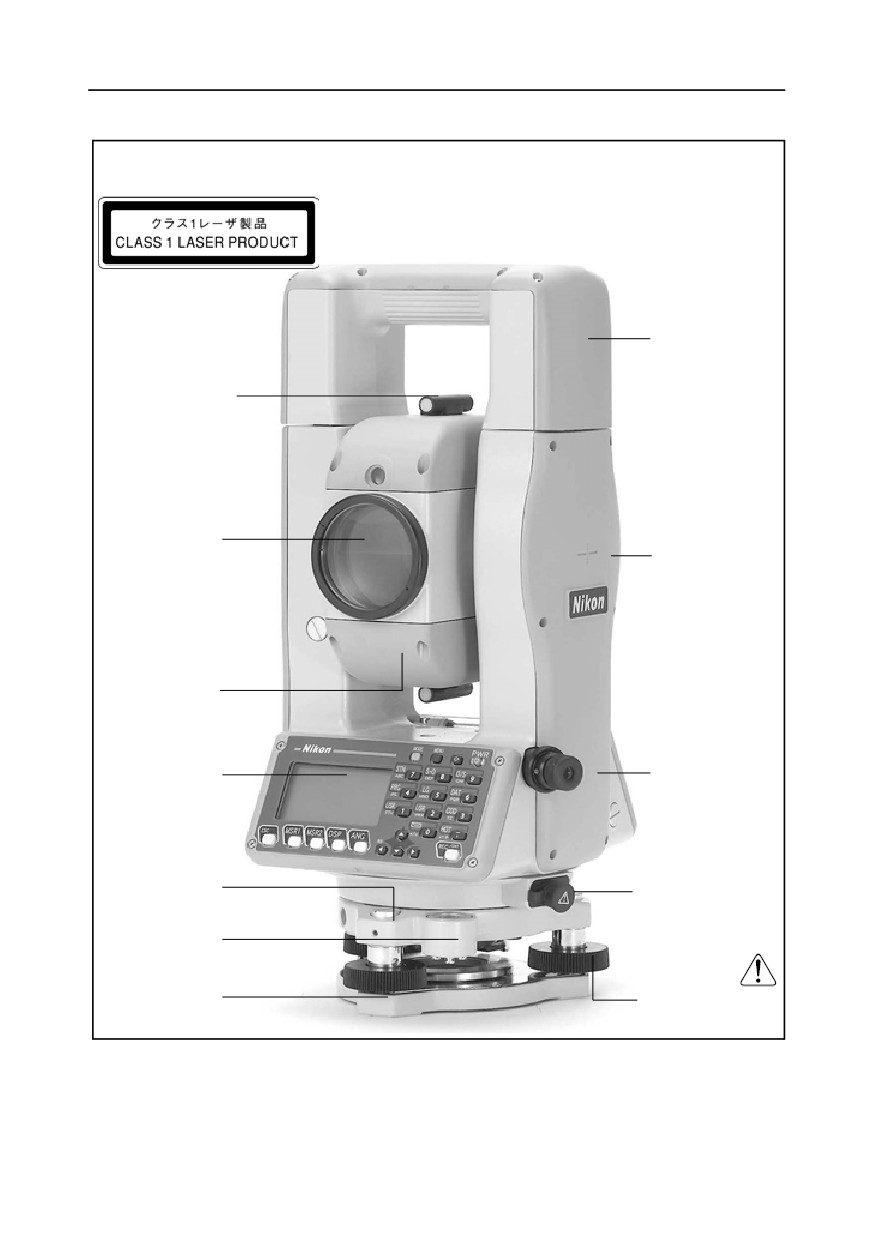

Внешний вид инструмента
3
Хранение
5
2
Подготовка к работе
7
Распаковка и упаковка инструмента
8
Распаковка
8
Упаковка
8
Зарядка и разрядка батареи
9

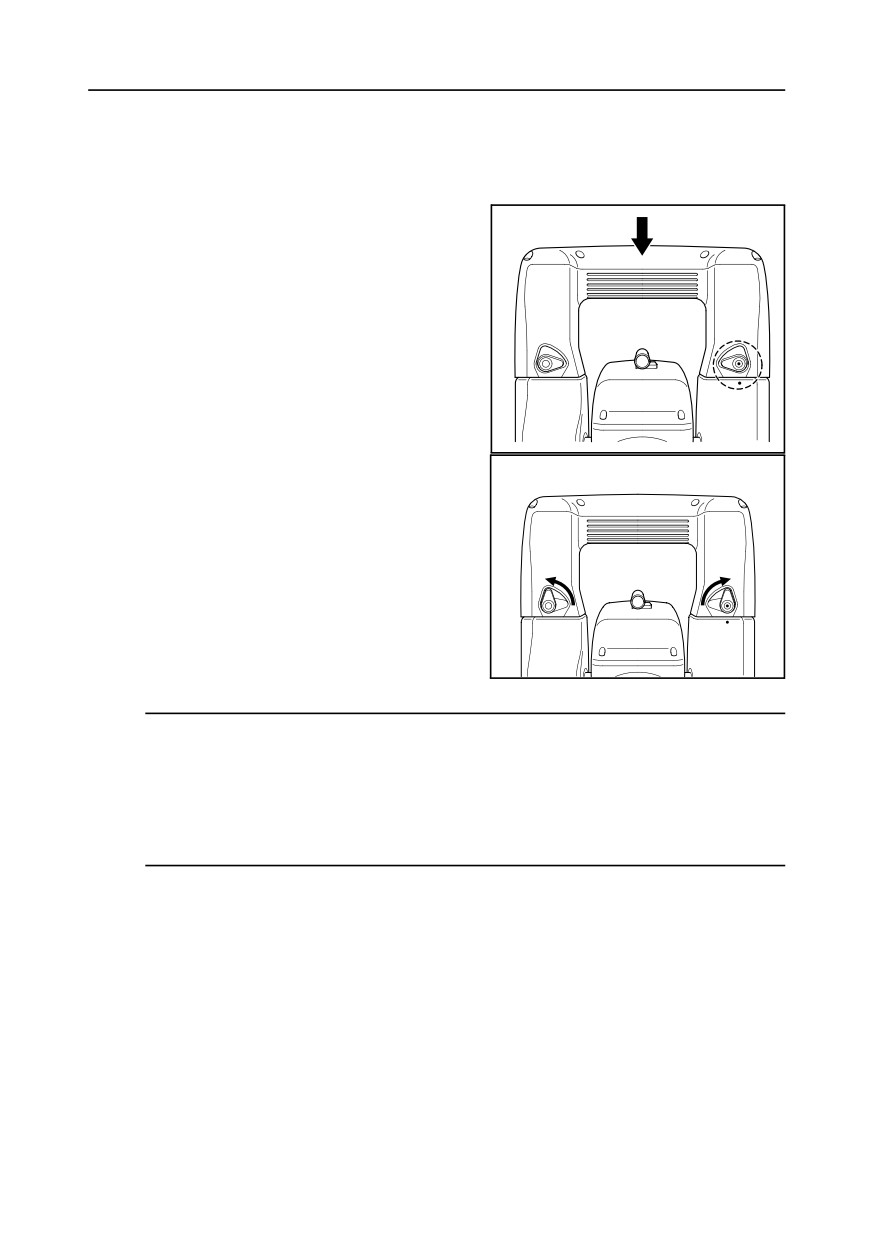

Отсоединение и присоединение батареи
11
Установка штатива
13
Центрирование с помощью оптического отвеса
14

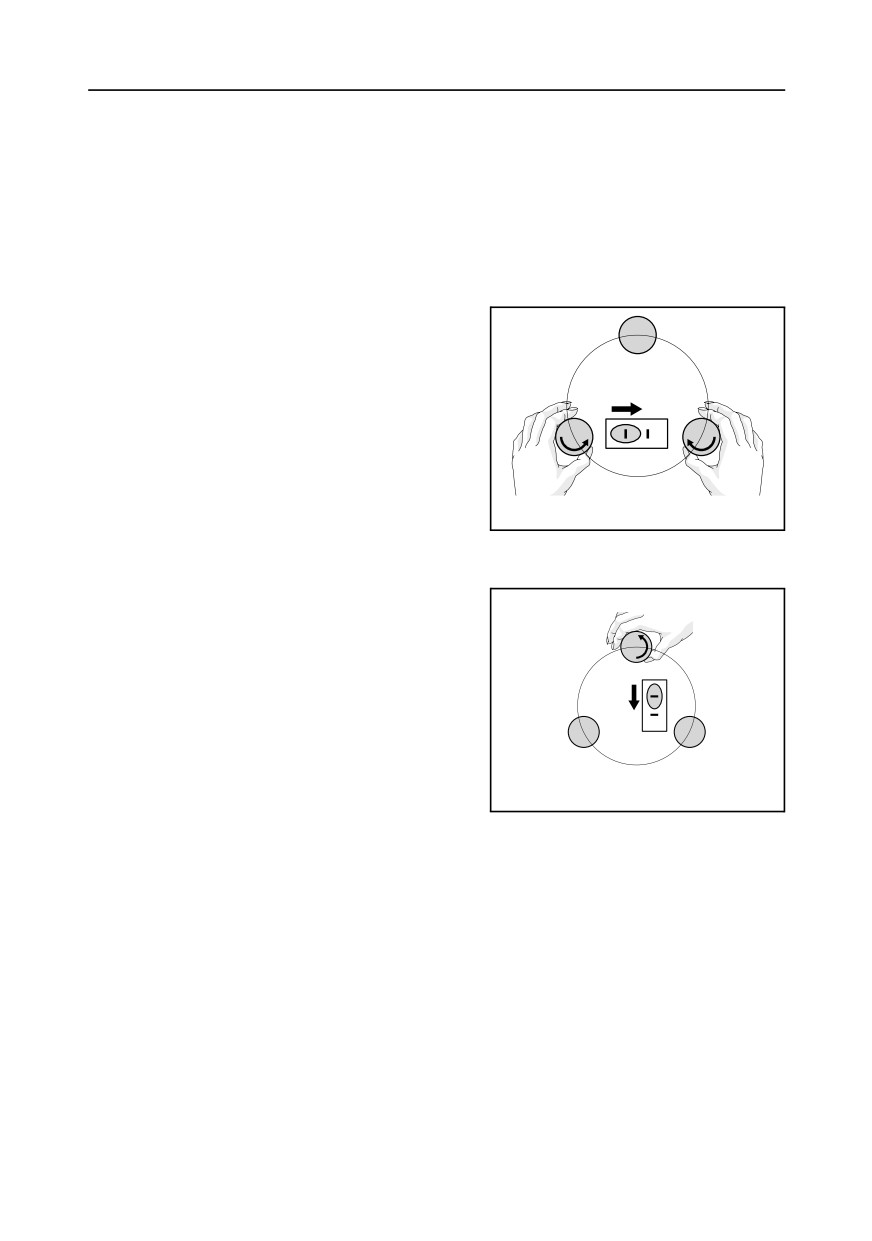

Нивелировка
15

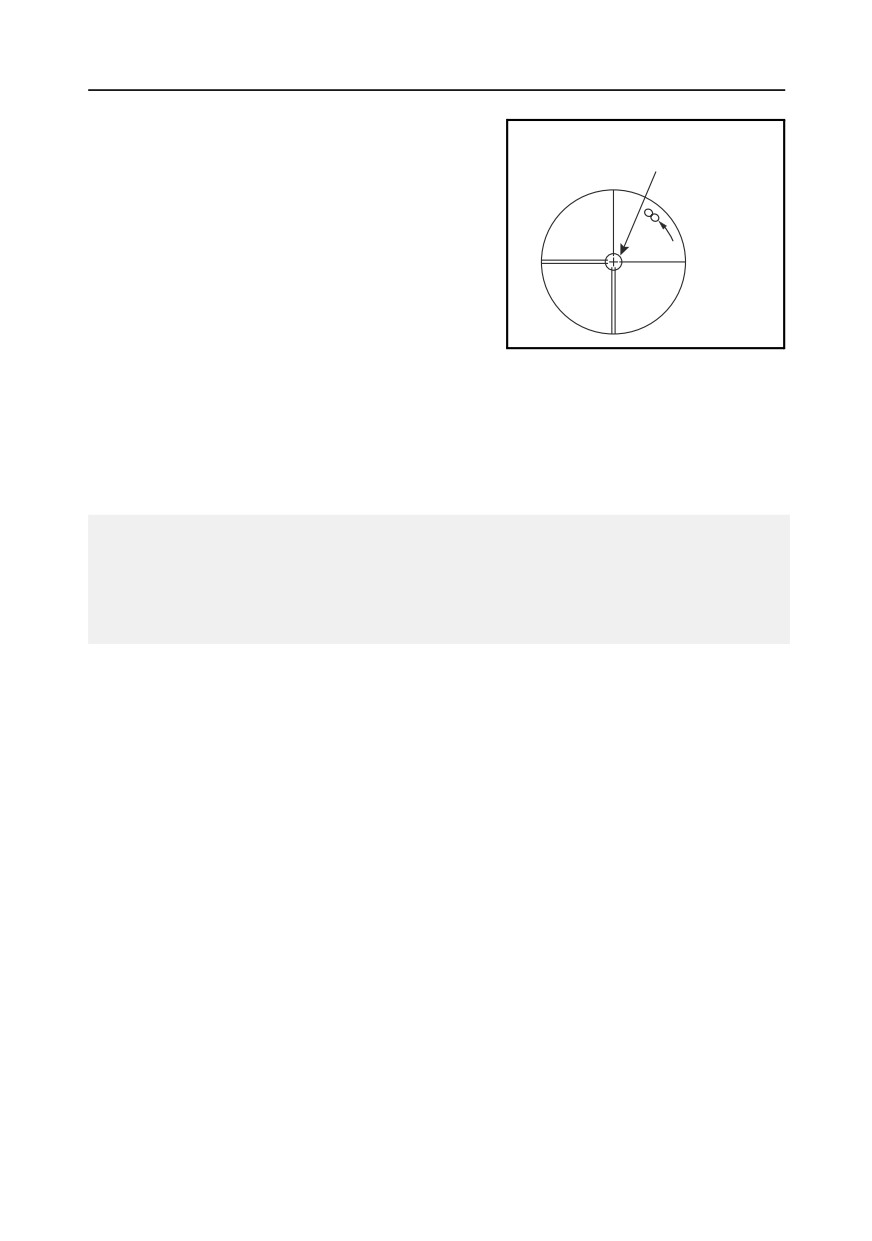

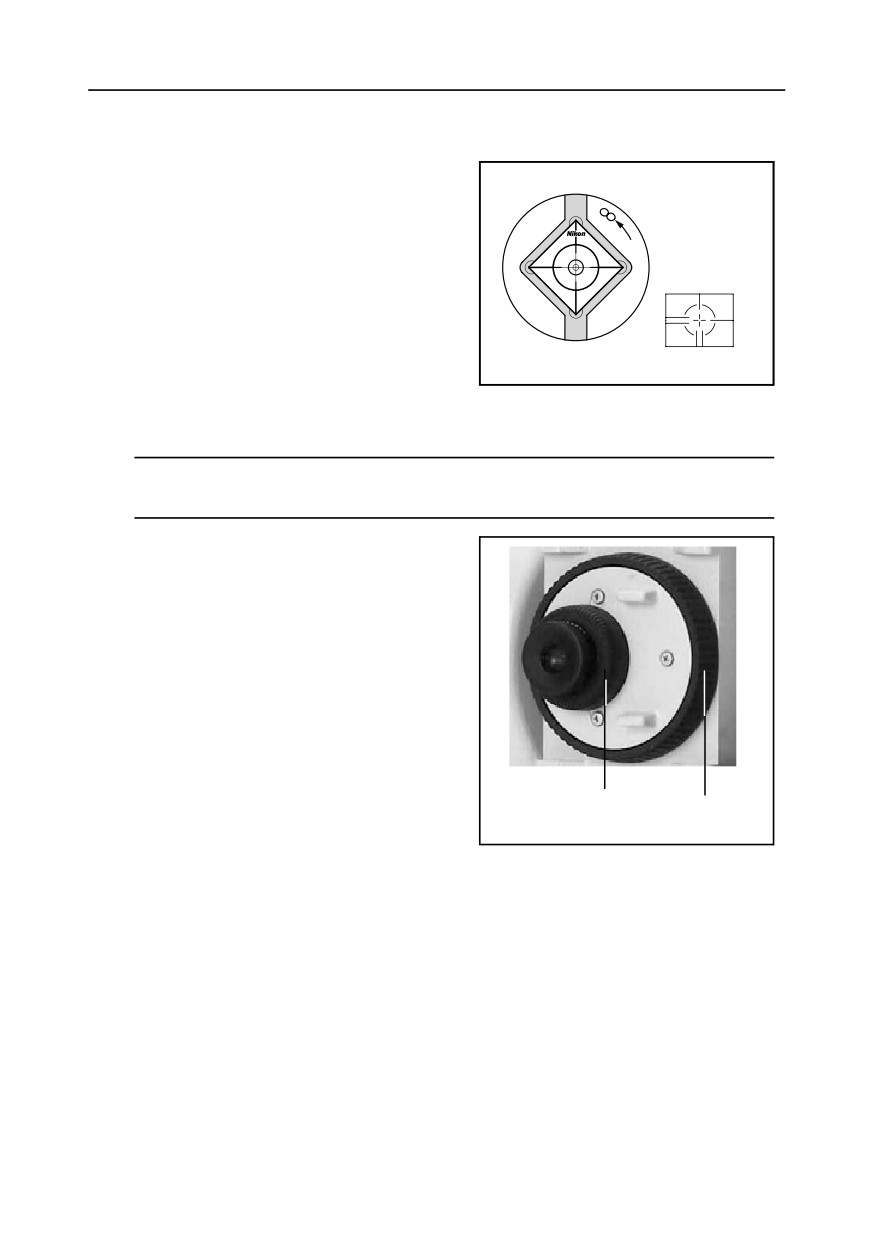

Наведение
16

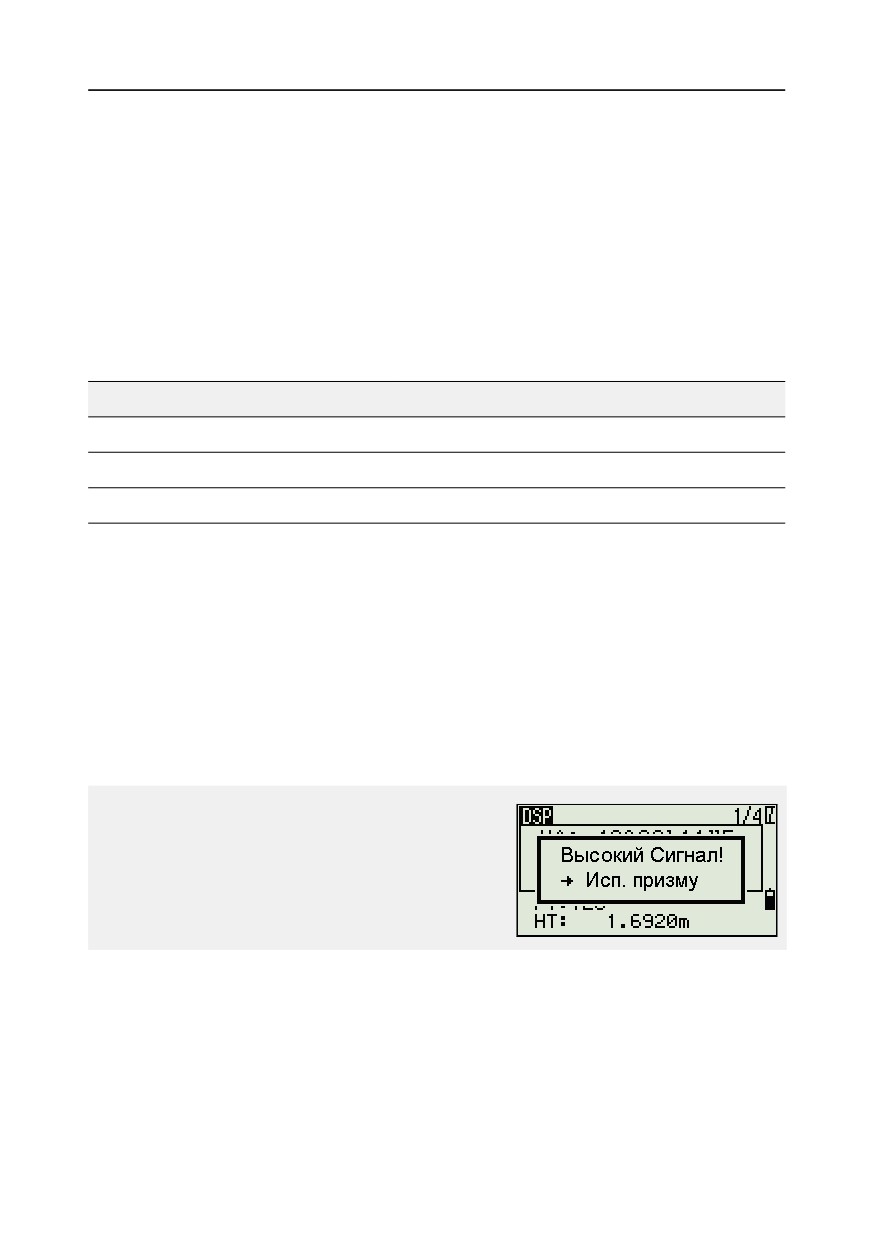

Установка режима измерений и подготовка цели
17

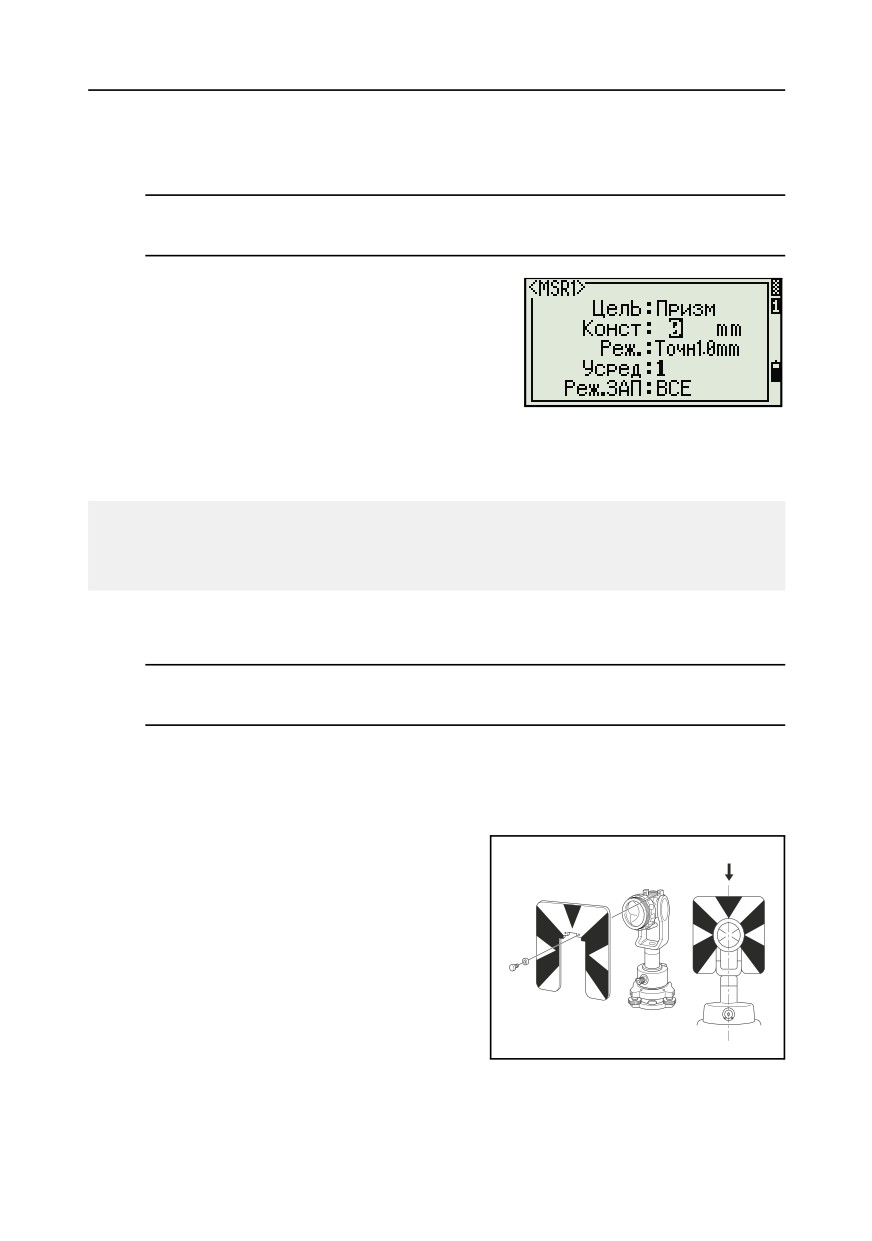

Измерения с призменным отражателем . .
17
Измерения в безотражательном режиме . .
19
Подготовка отражающей марки
21

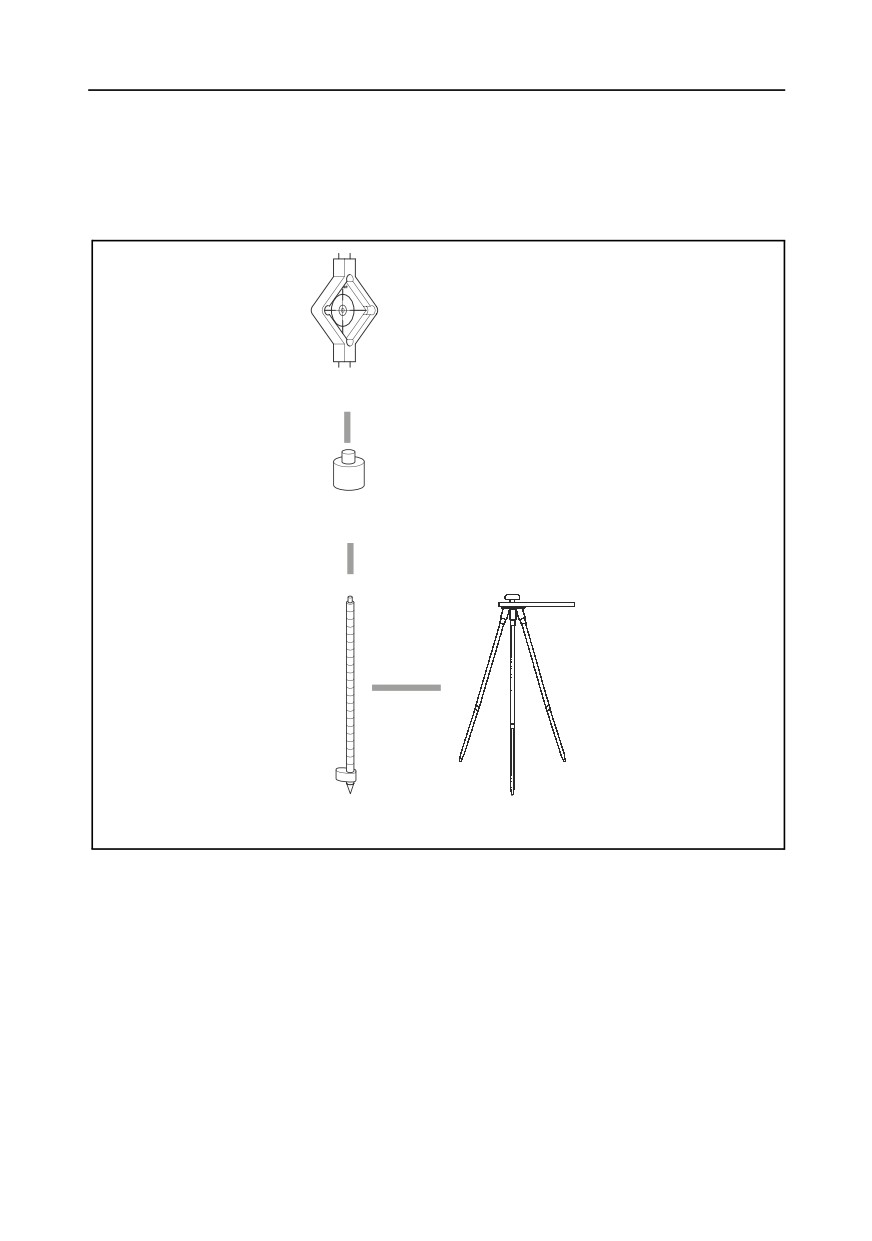

Сборка призменного отражателя
22
Юстировка переходника трегера по высоте.
23
Изменение направления отражателя
23

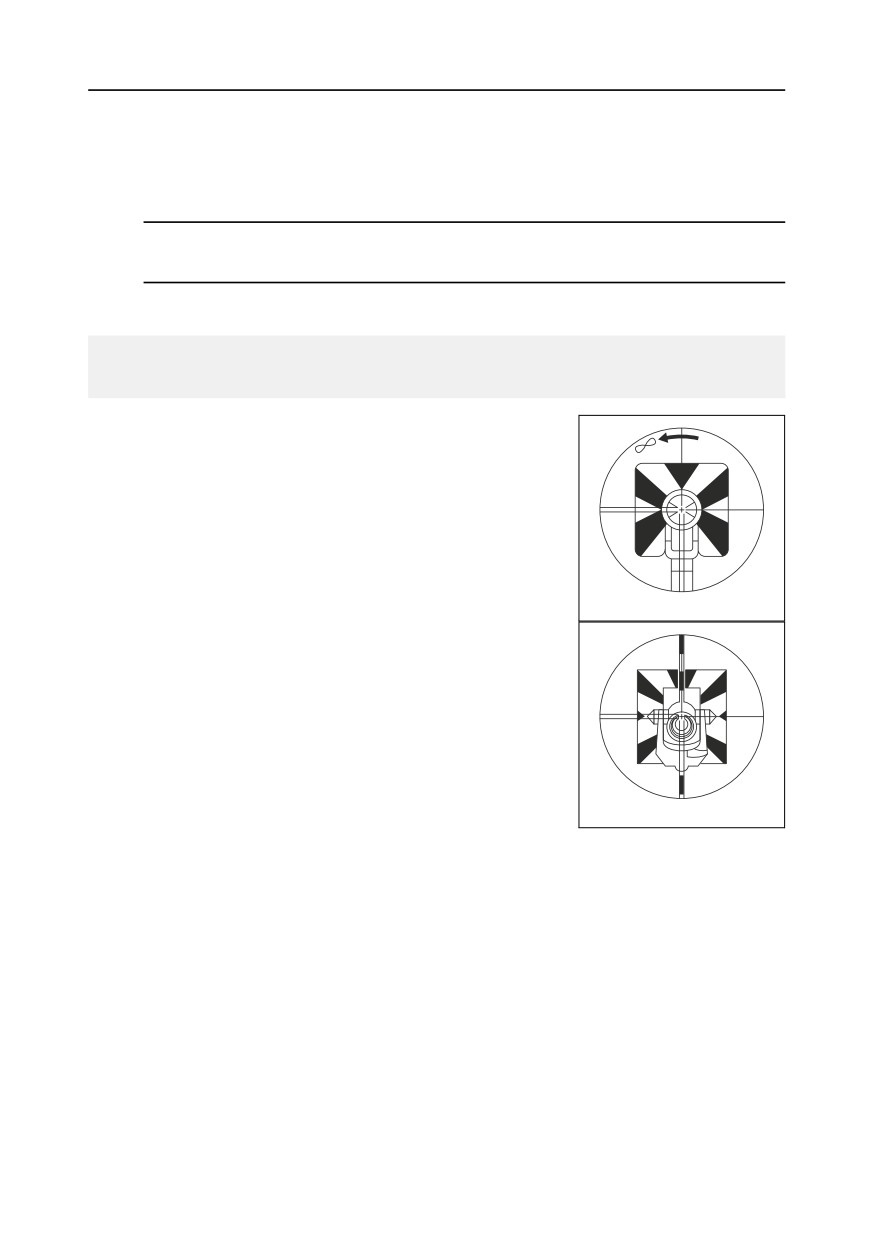

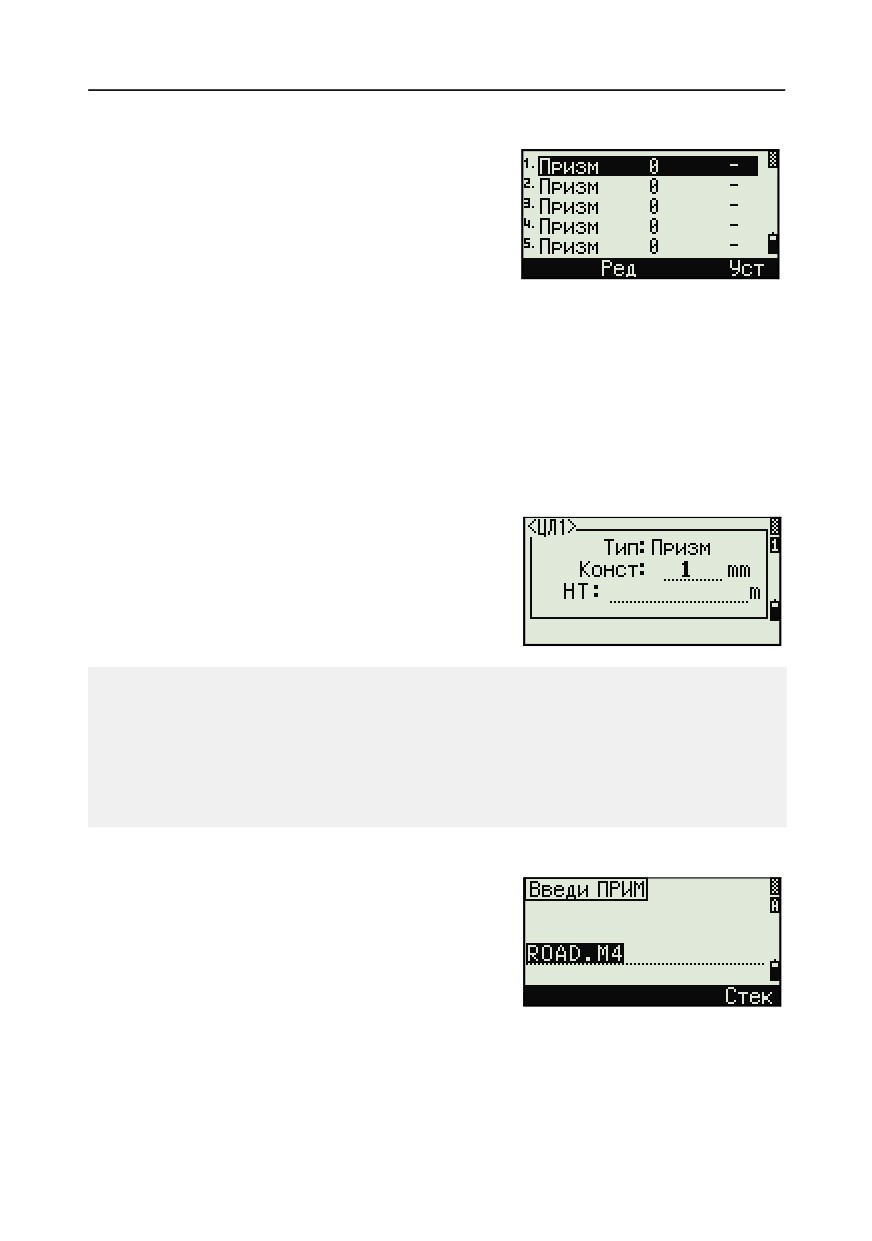

Установка постоянной призмы
24
Установка положения визирной марки отражателя . .
24
Измерения при КЛ/КП
25
xiii
Содержание
3
Работа с прибором
27

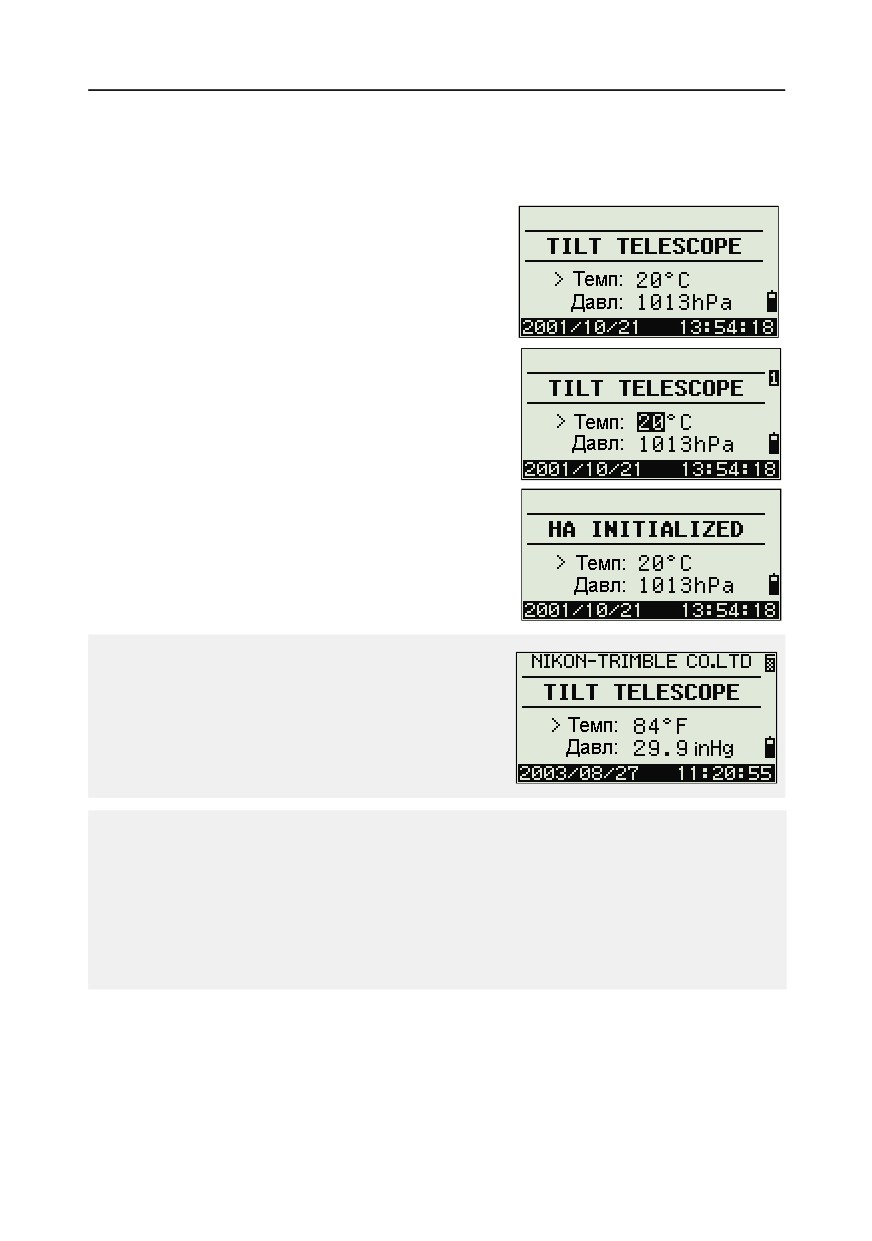

Включение и выключение инструмента
28
Включение инструмента
28
Выключение инструмента
29

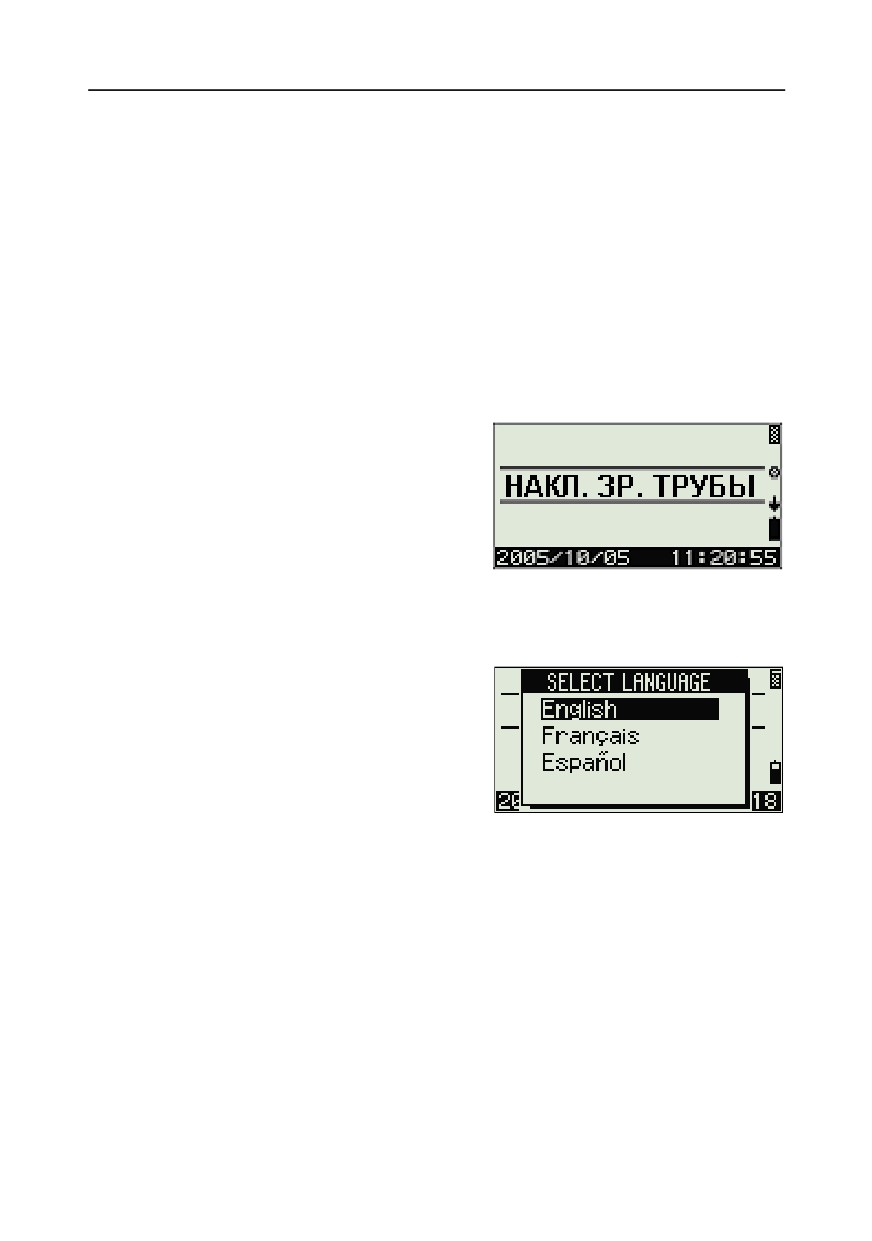

Выбор языка
30

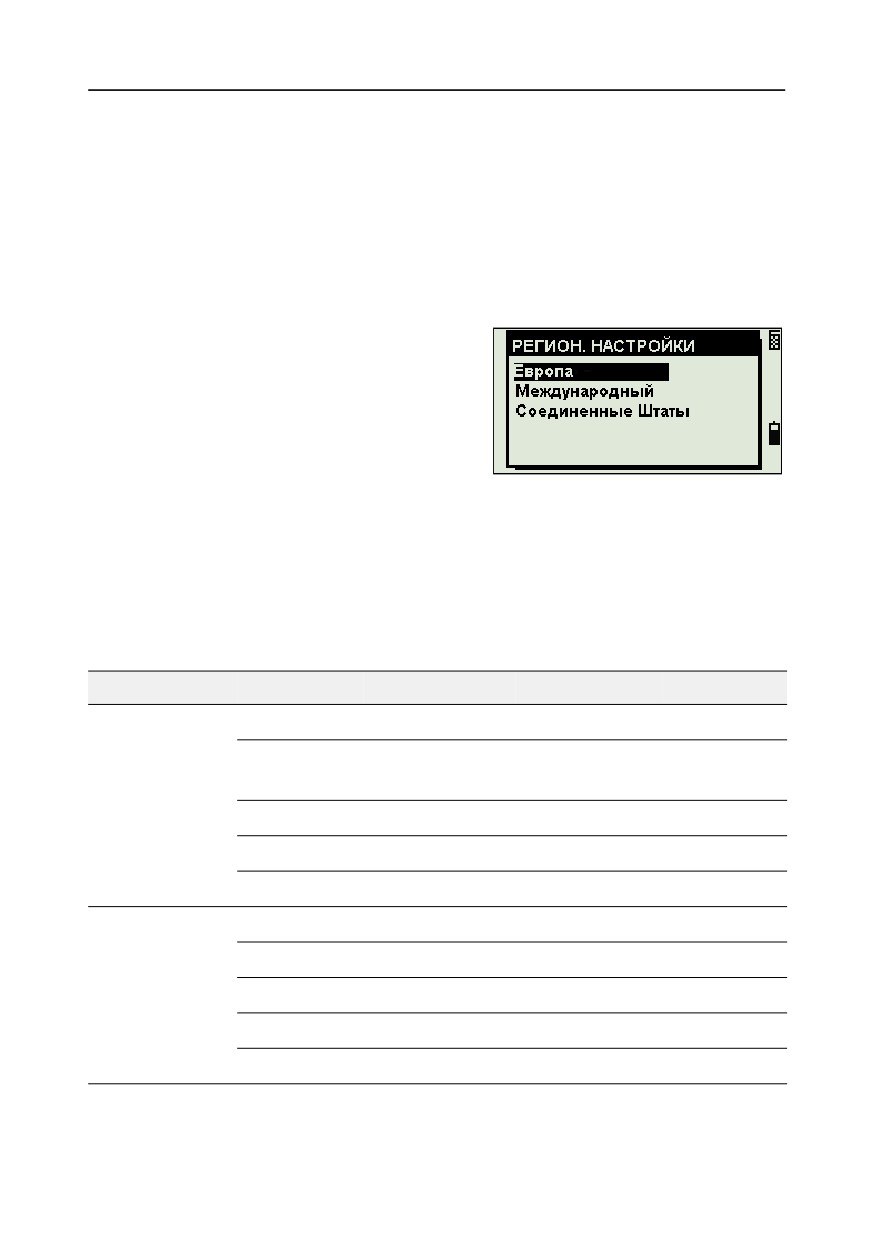

Изменение региональных настроек
31

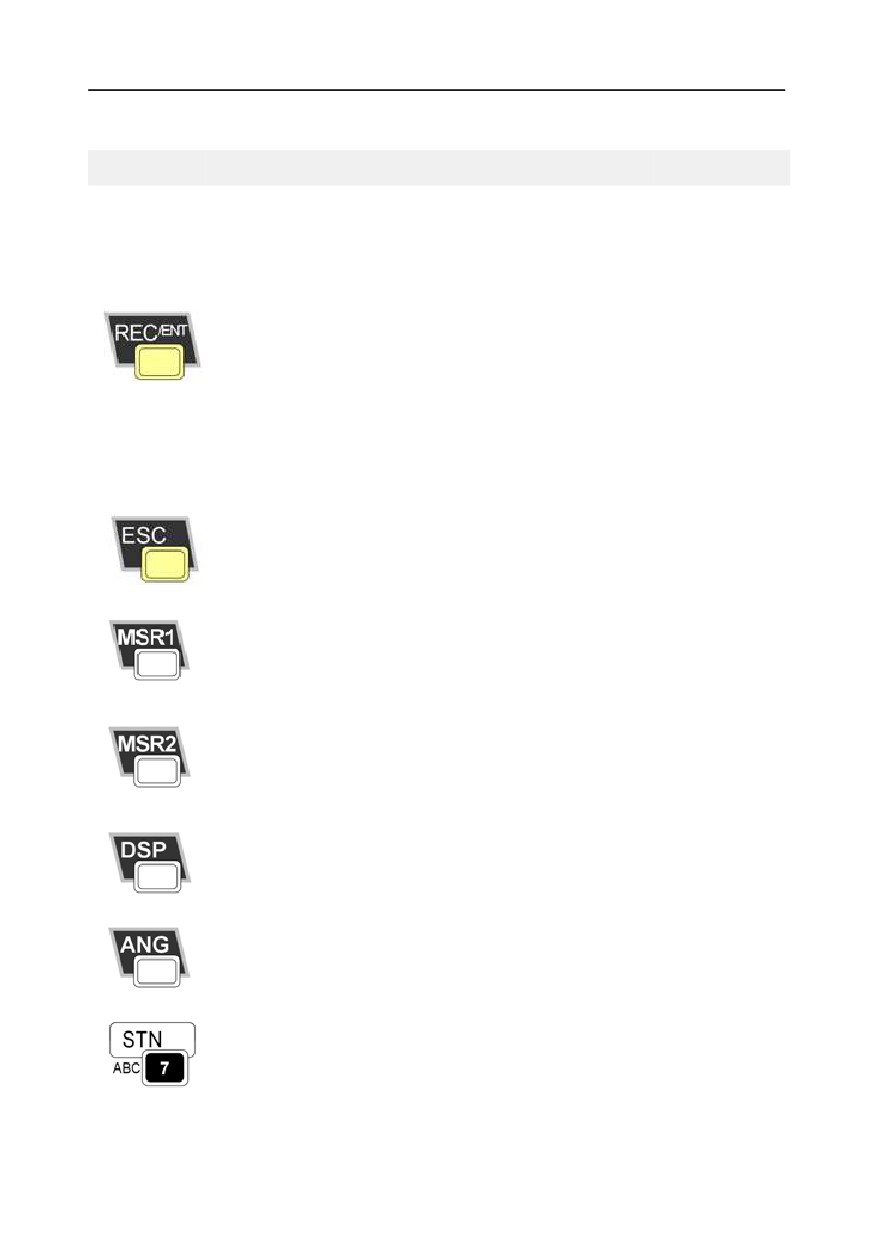

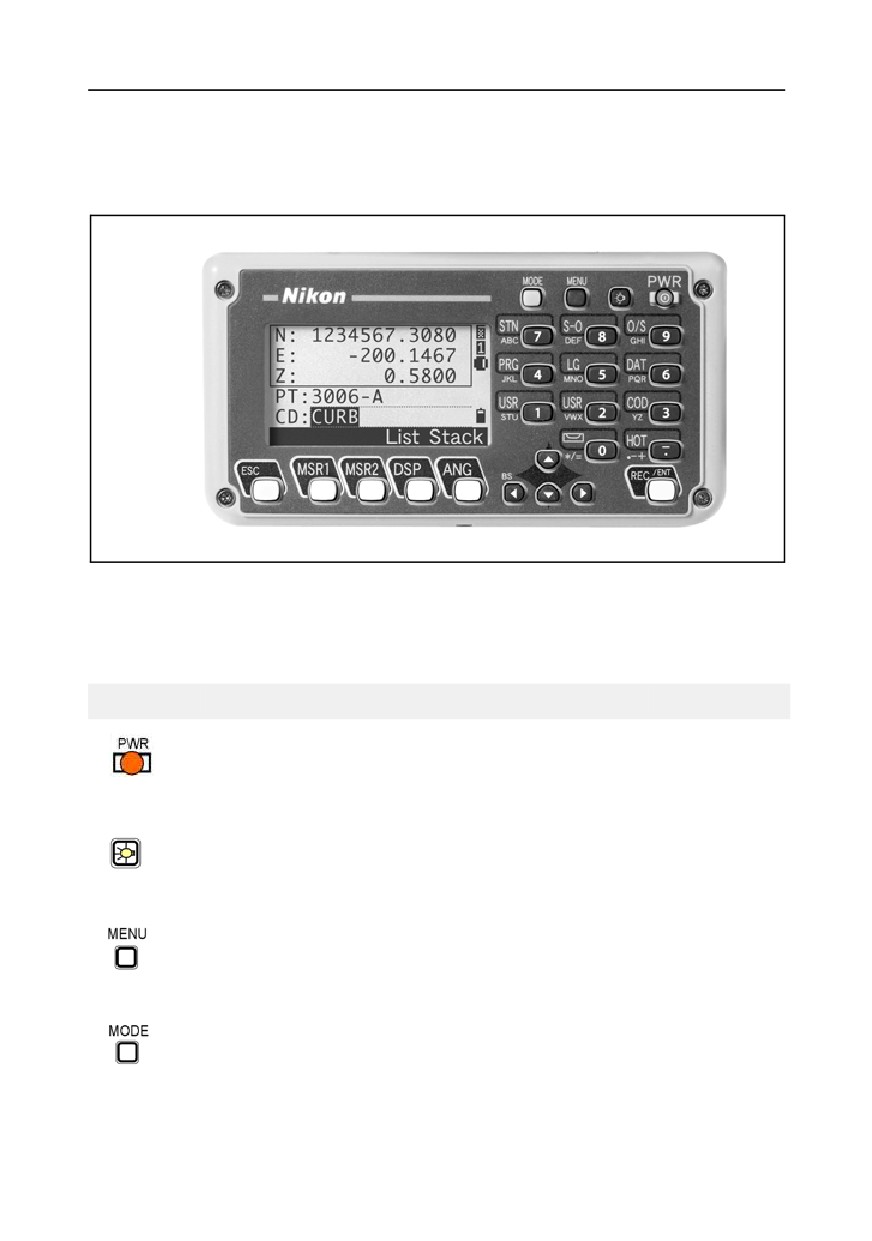

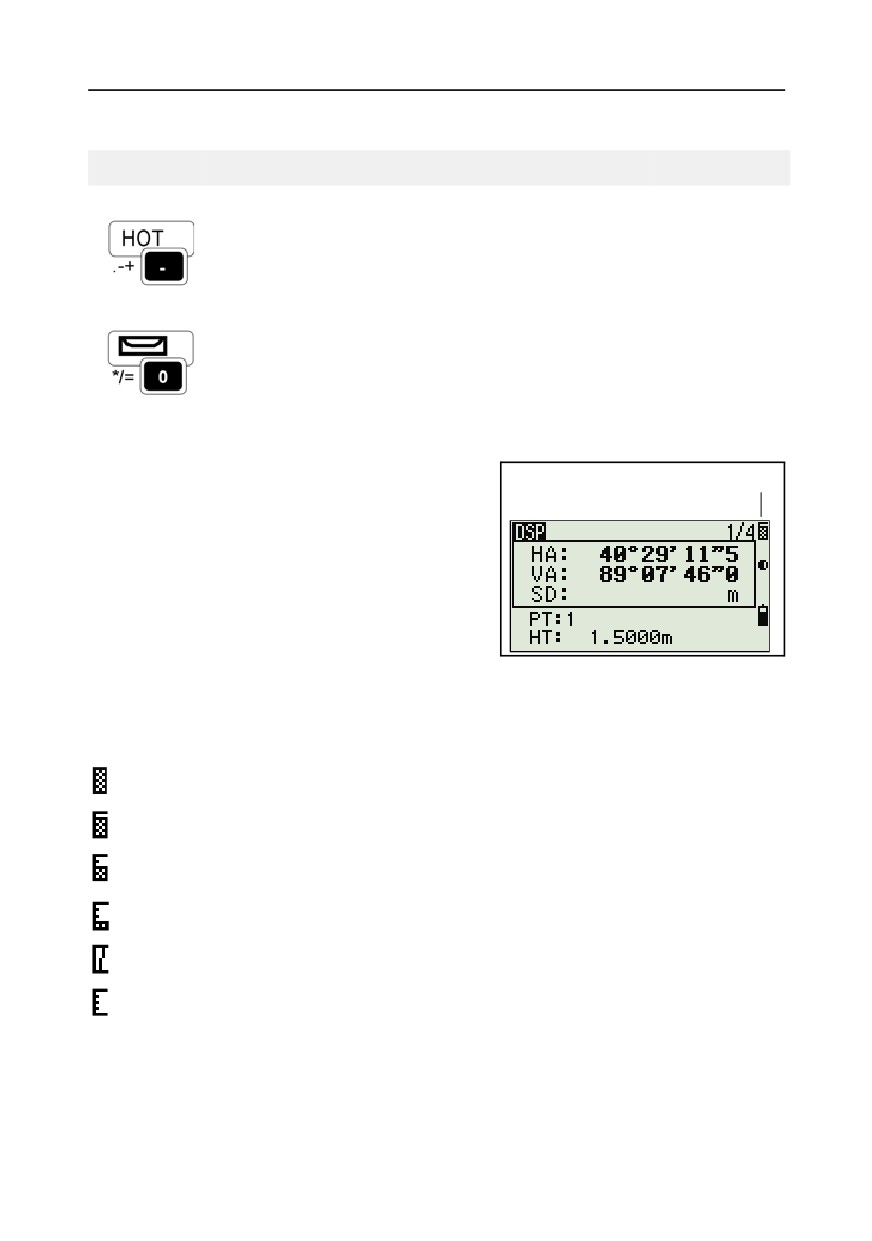

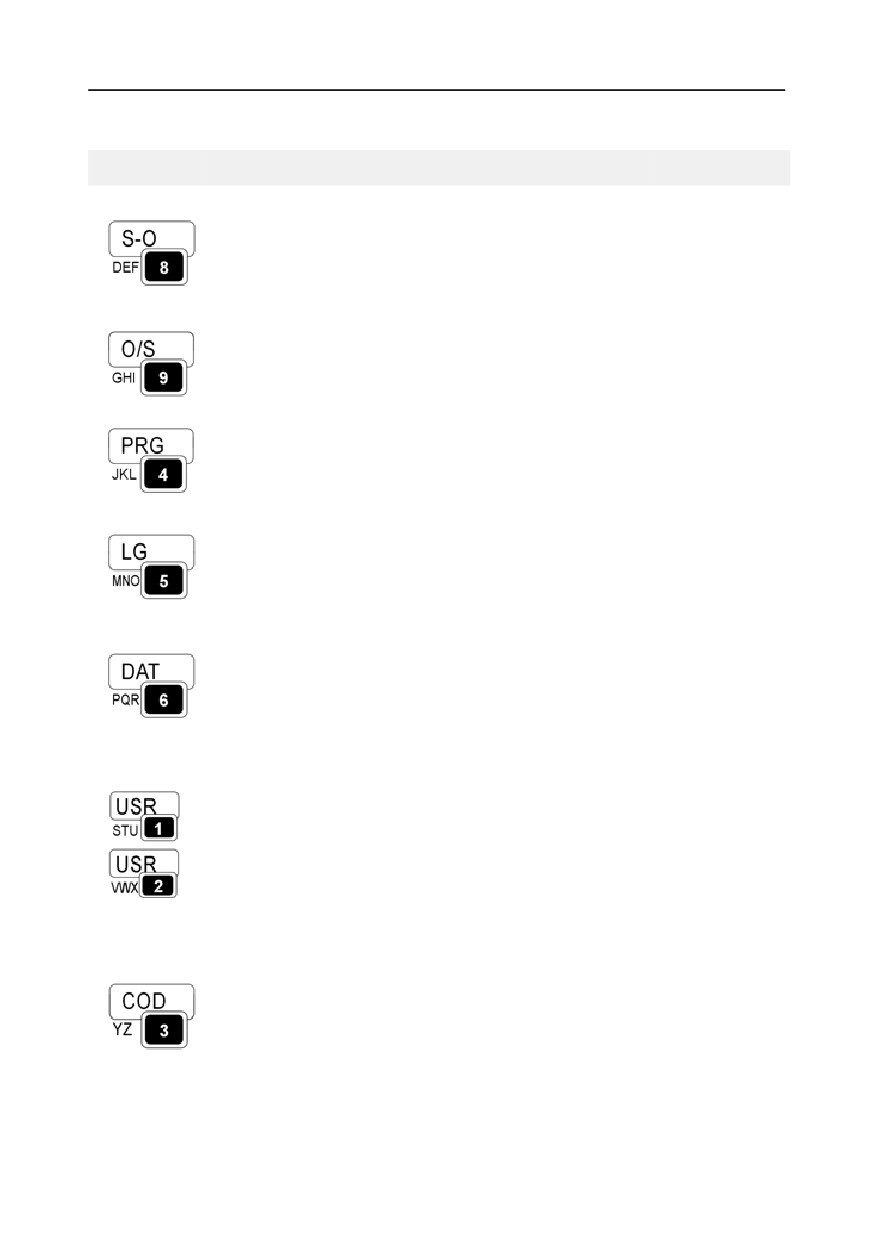

Экран и функции клавиш
34

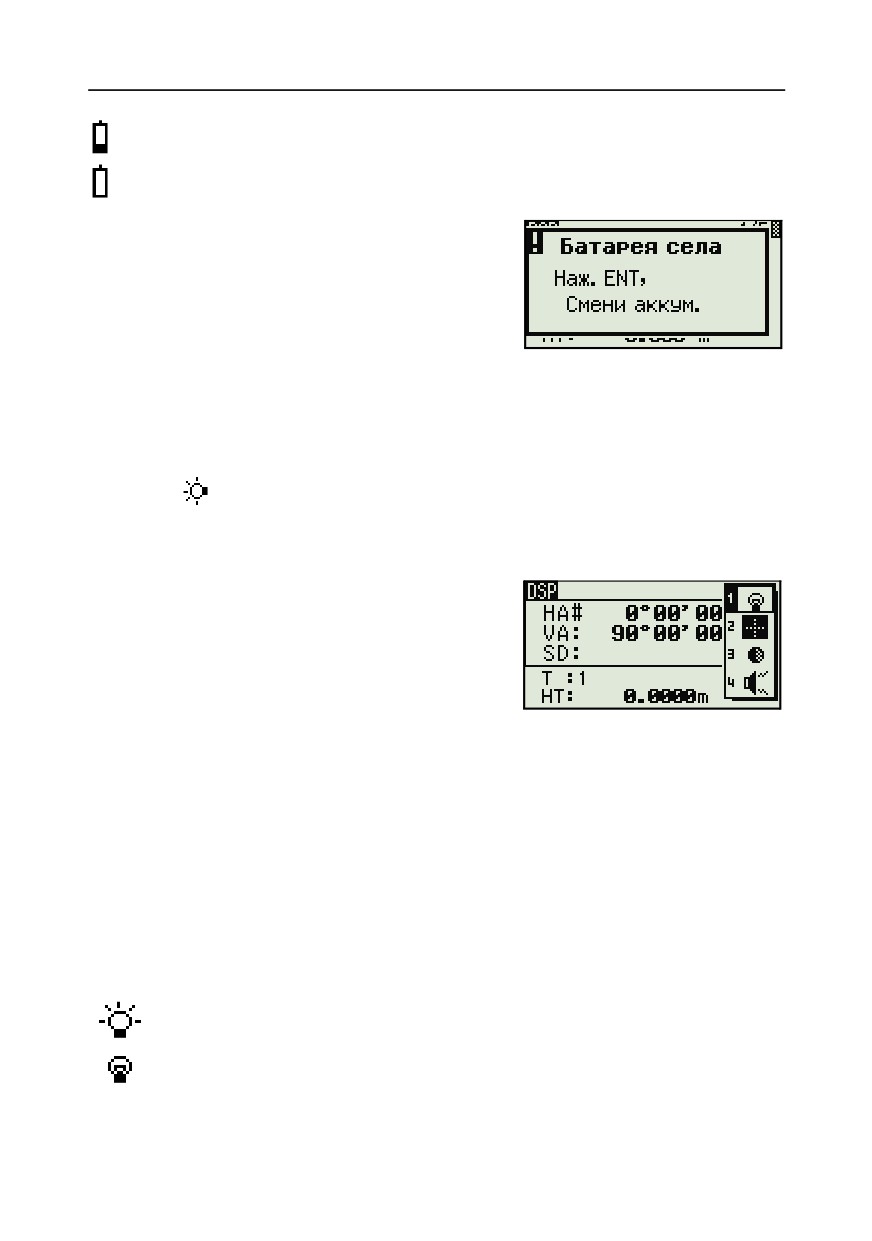

Панель состояния
37

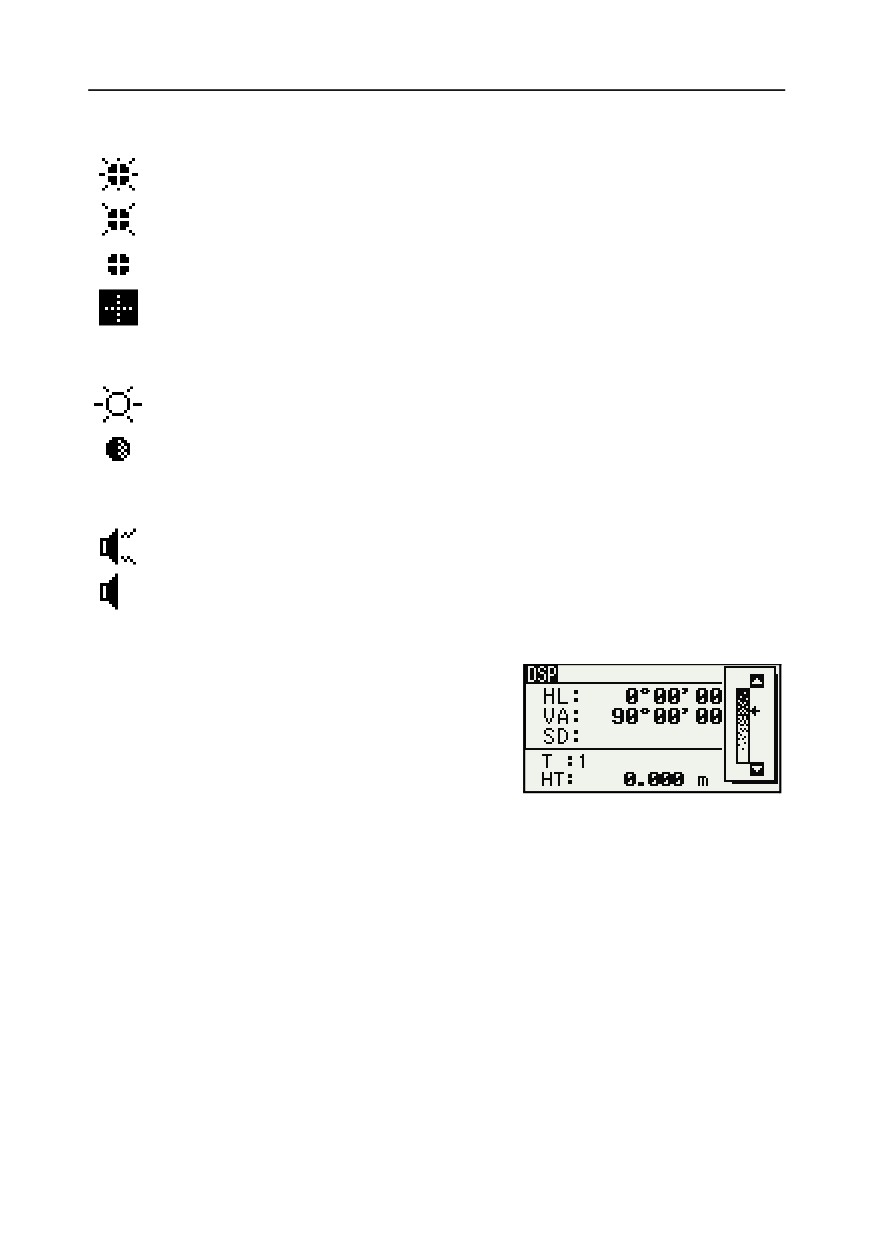

Настройка яркости и громкости звука
39

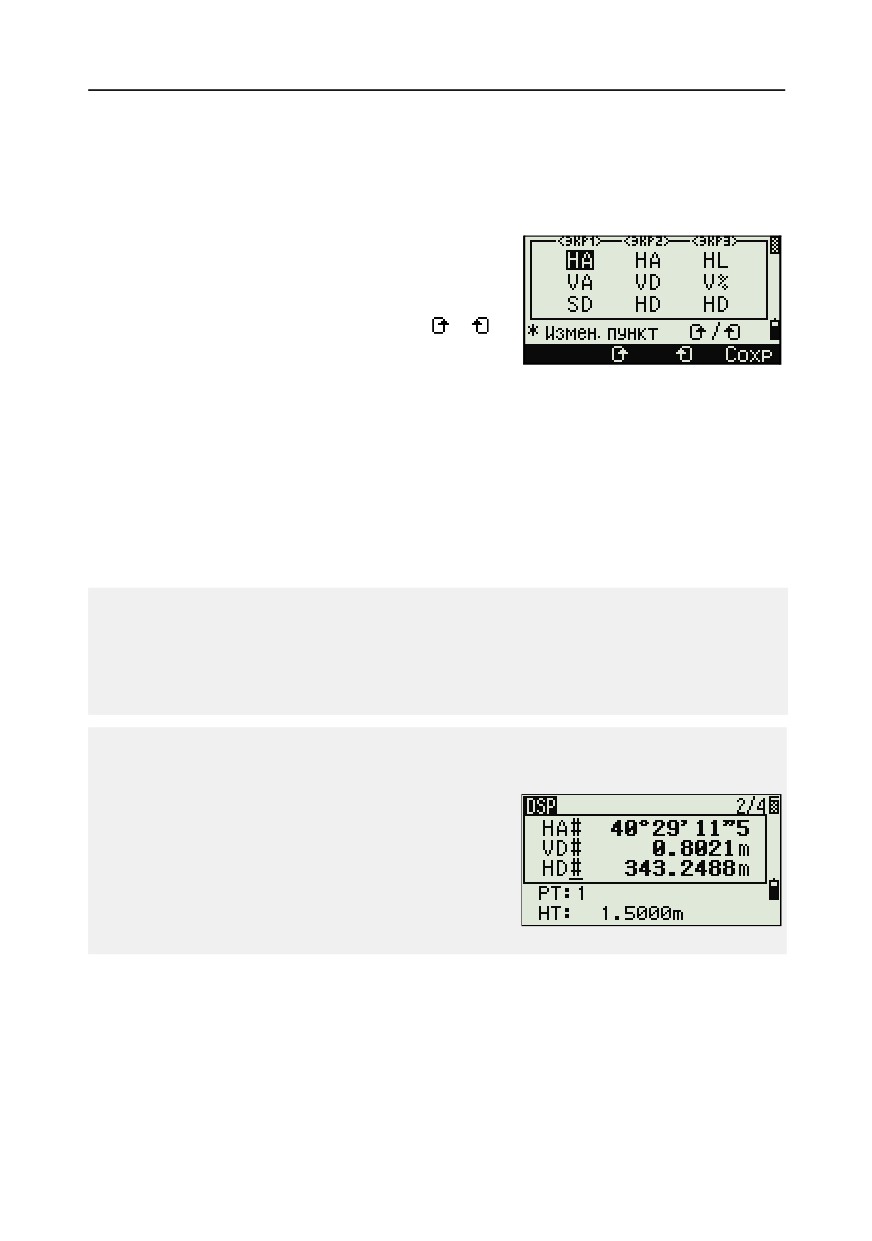

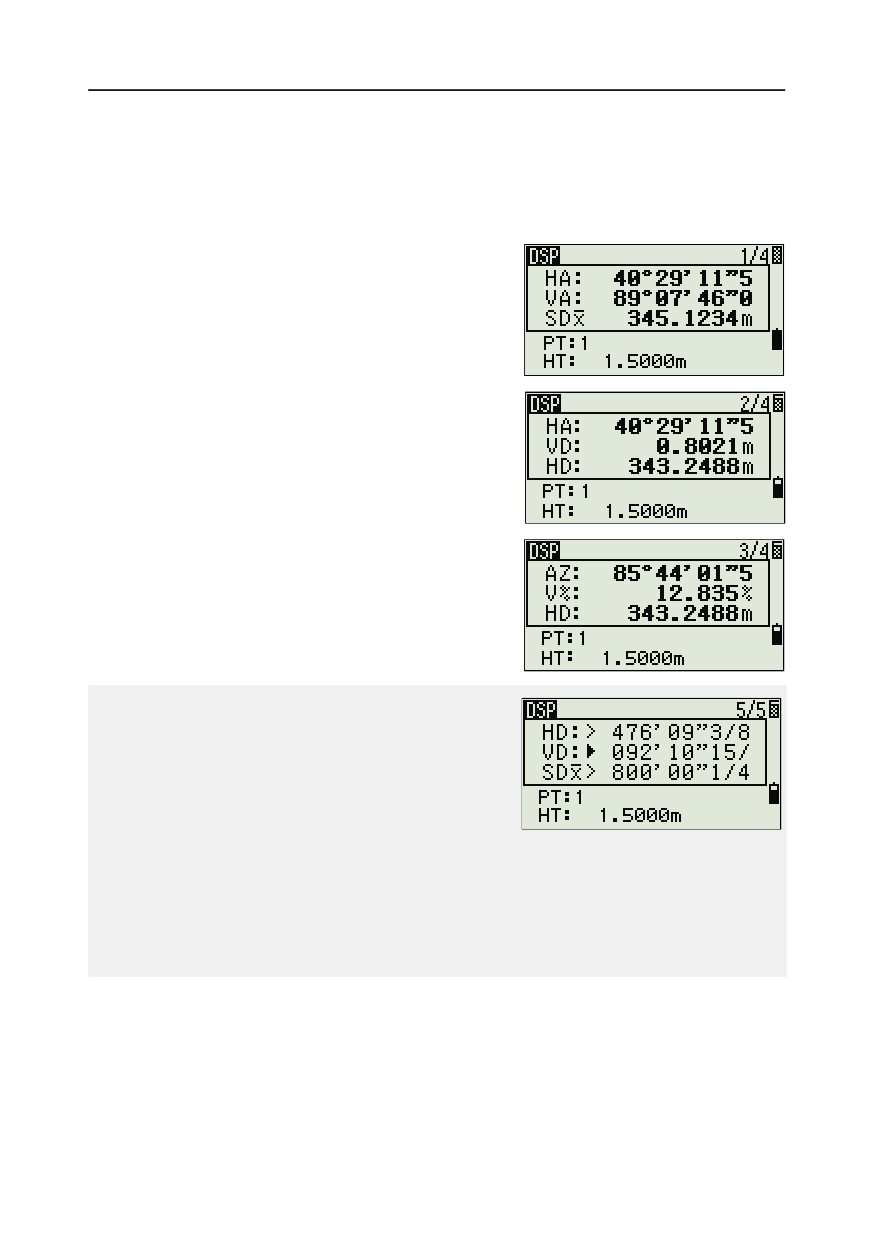

Клавиша [DSP]
41
Клавиша [MODE]
43
Клавиша [COD]
44

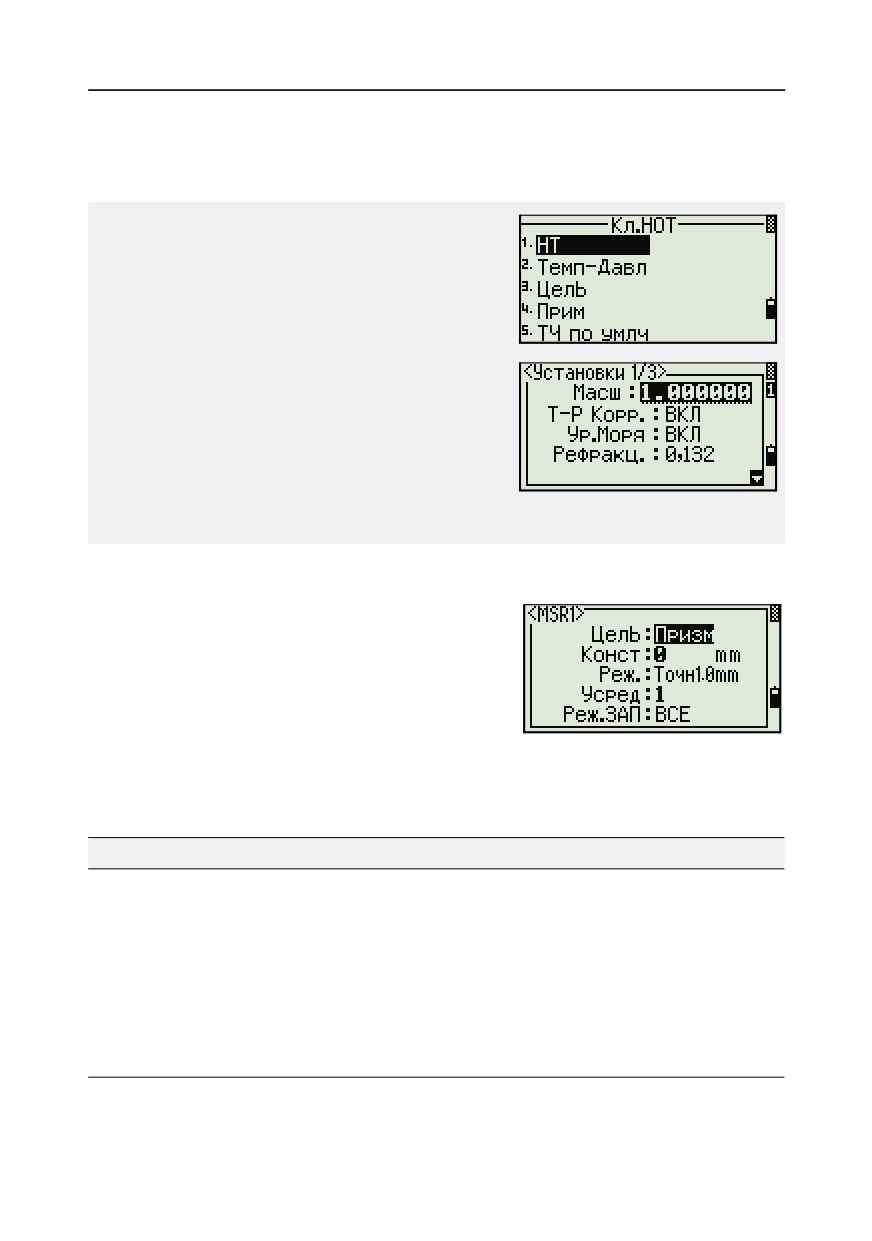

Клавиша [HOT]
45

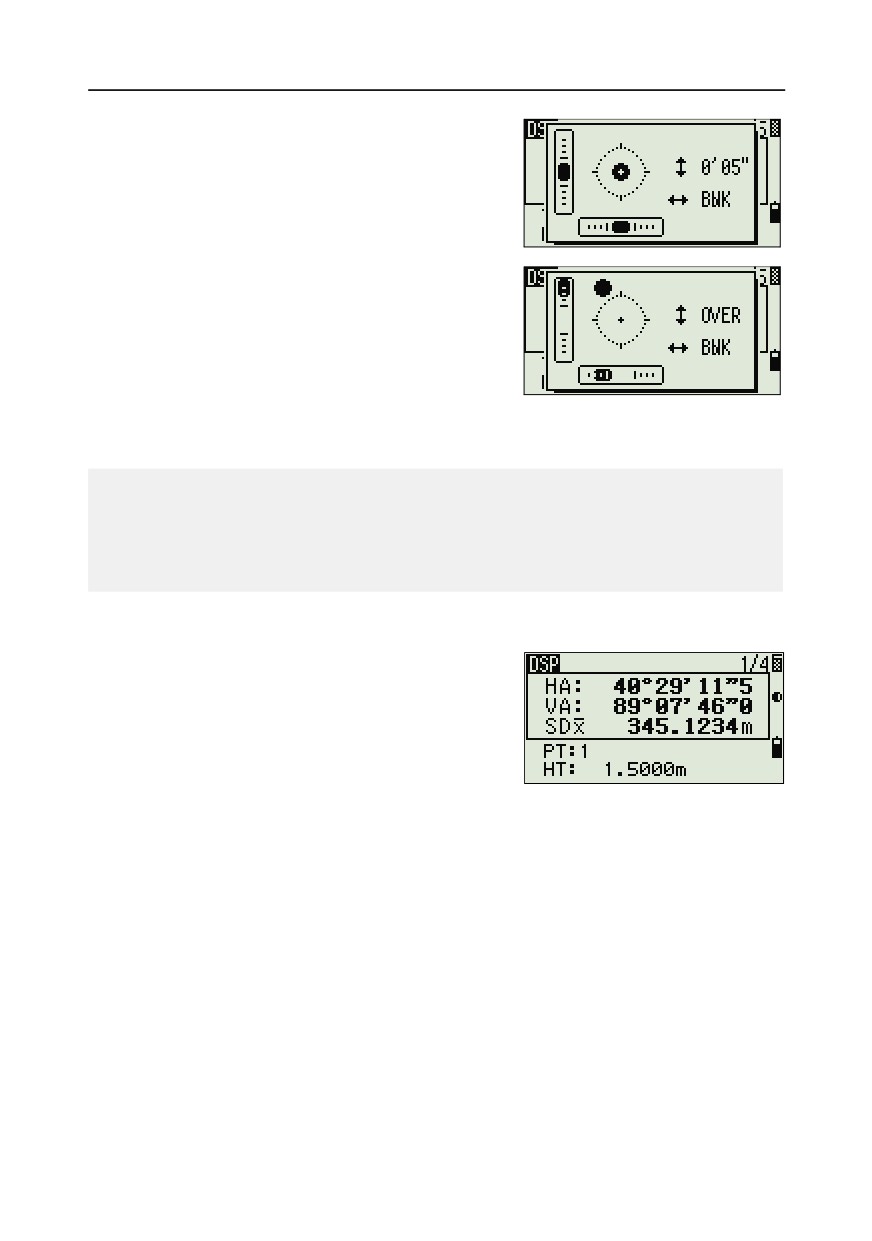

Индикатор пузырькового уровня
47
Клавиша [LG]
48

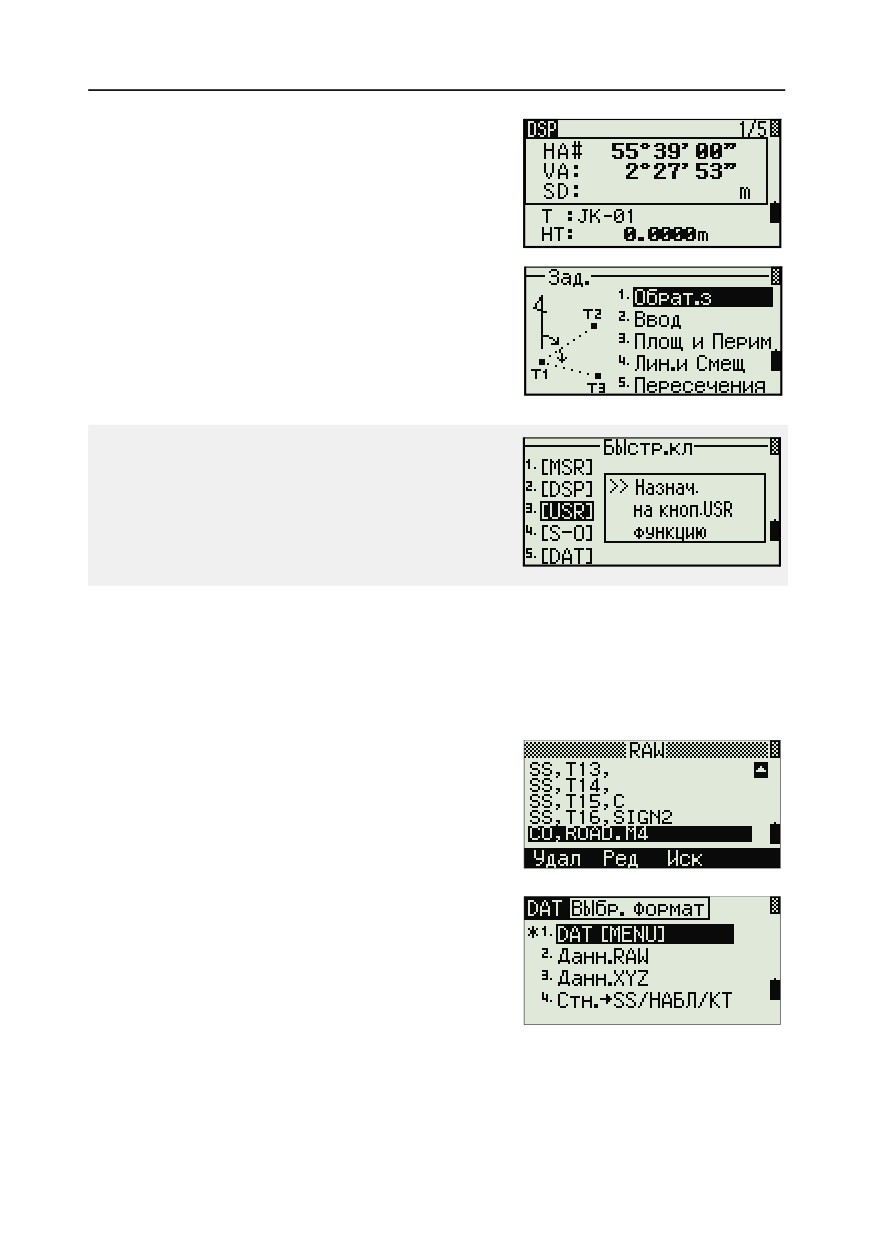

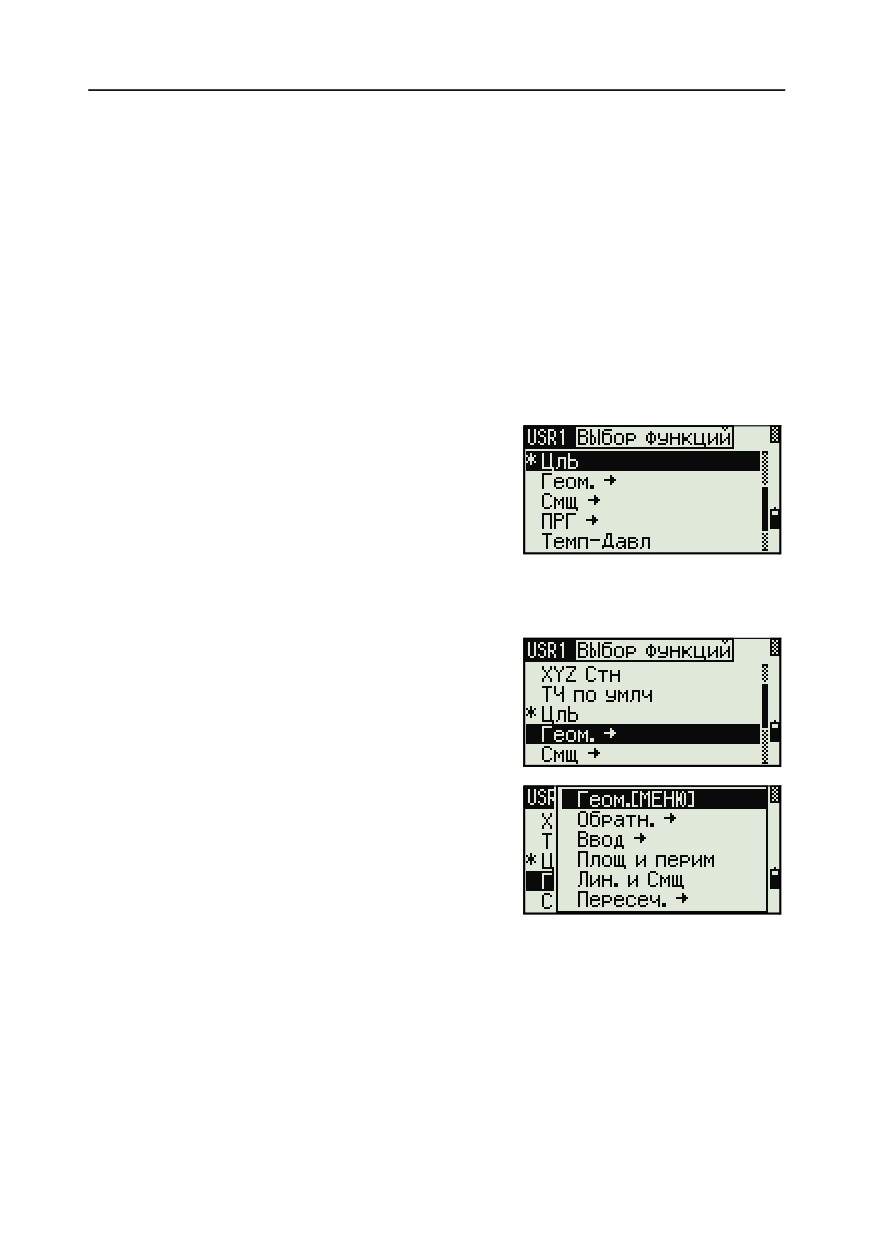

Клавиши [USR]
48

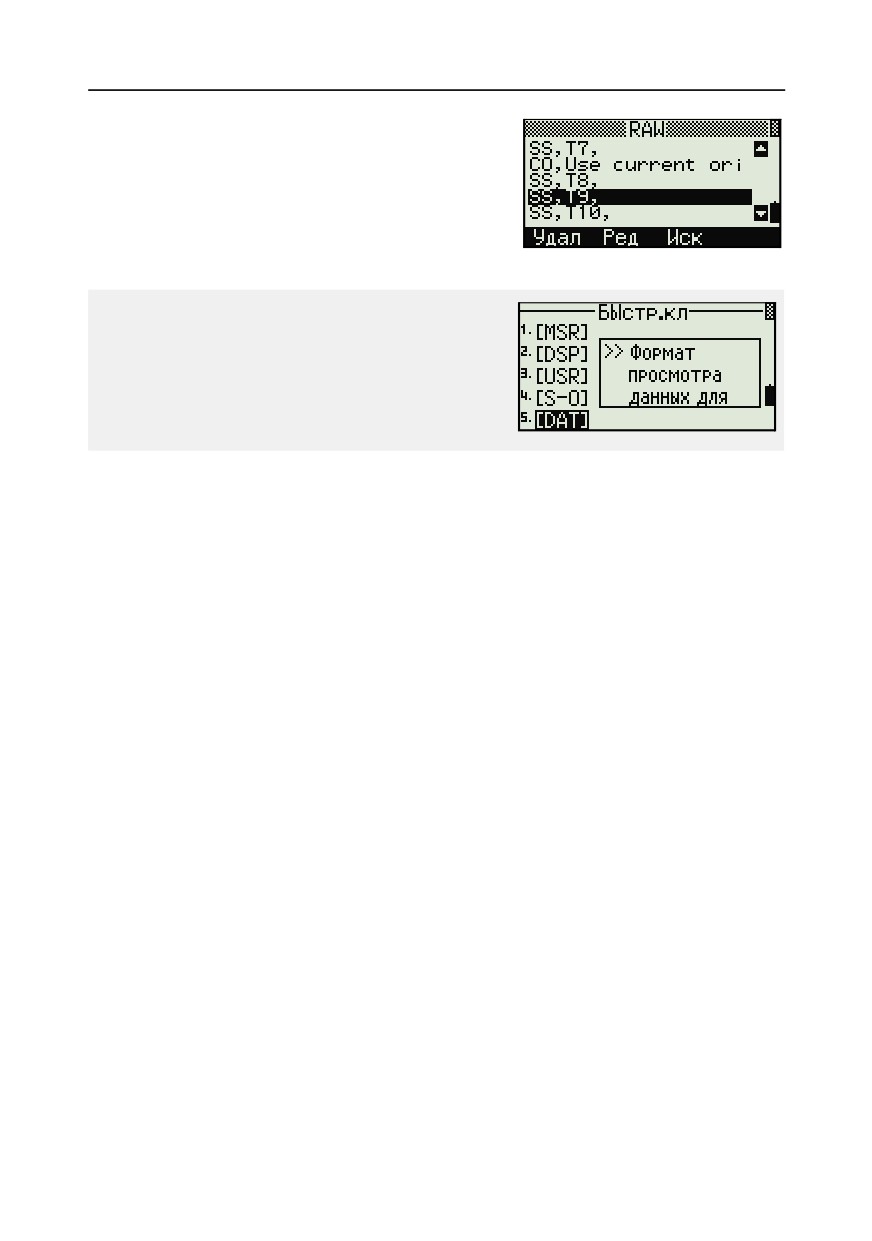

Клавиша [DAT]
50
Экран списка
52
Ввод данных
53

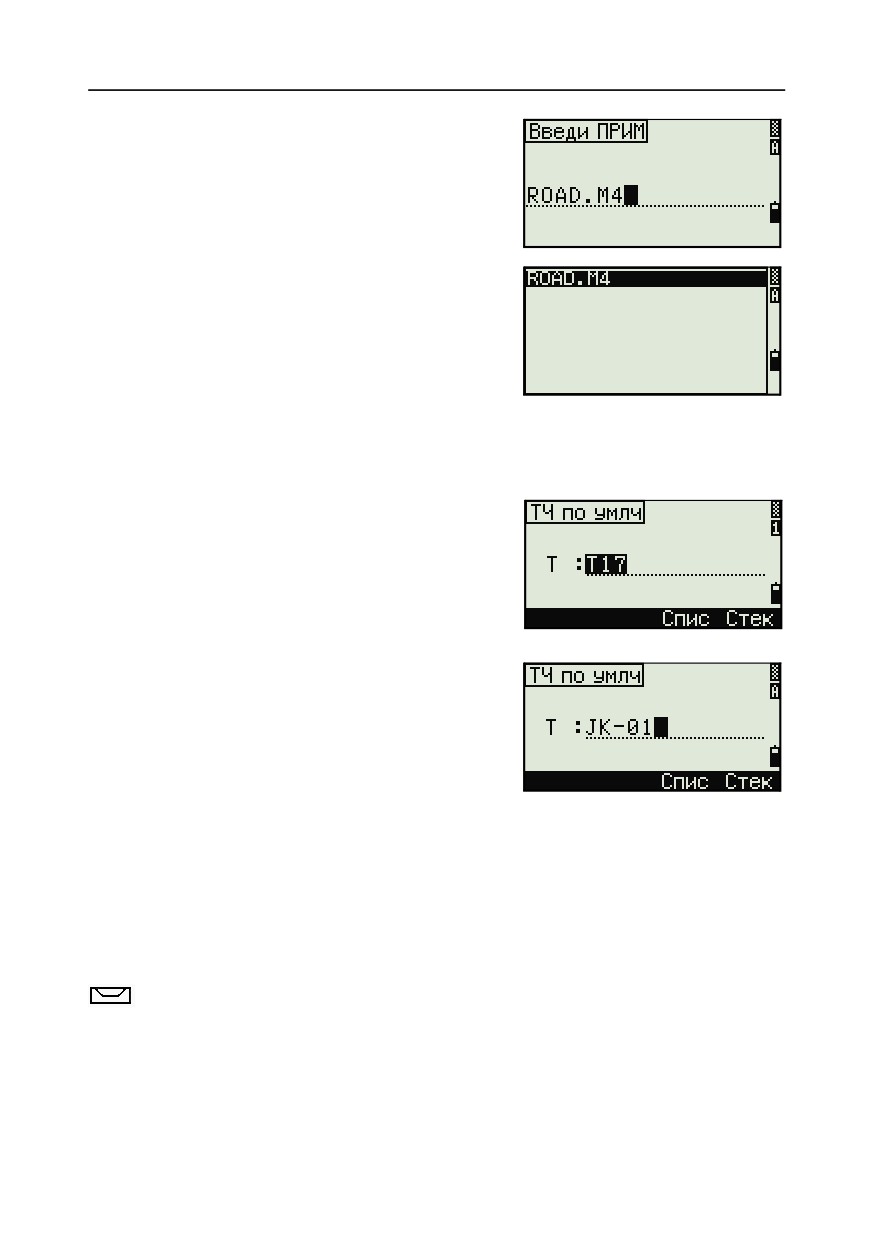

Ввод имени или номера точки
53

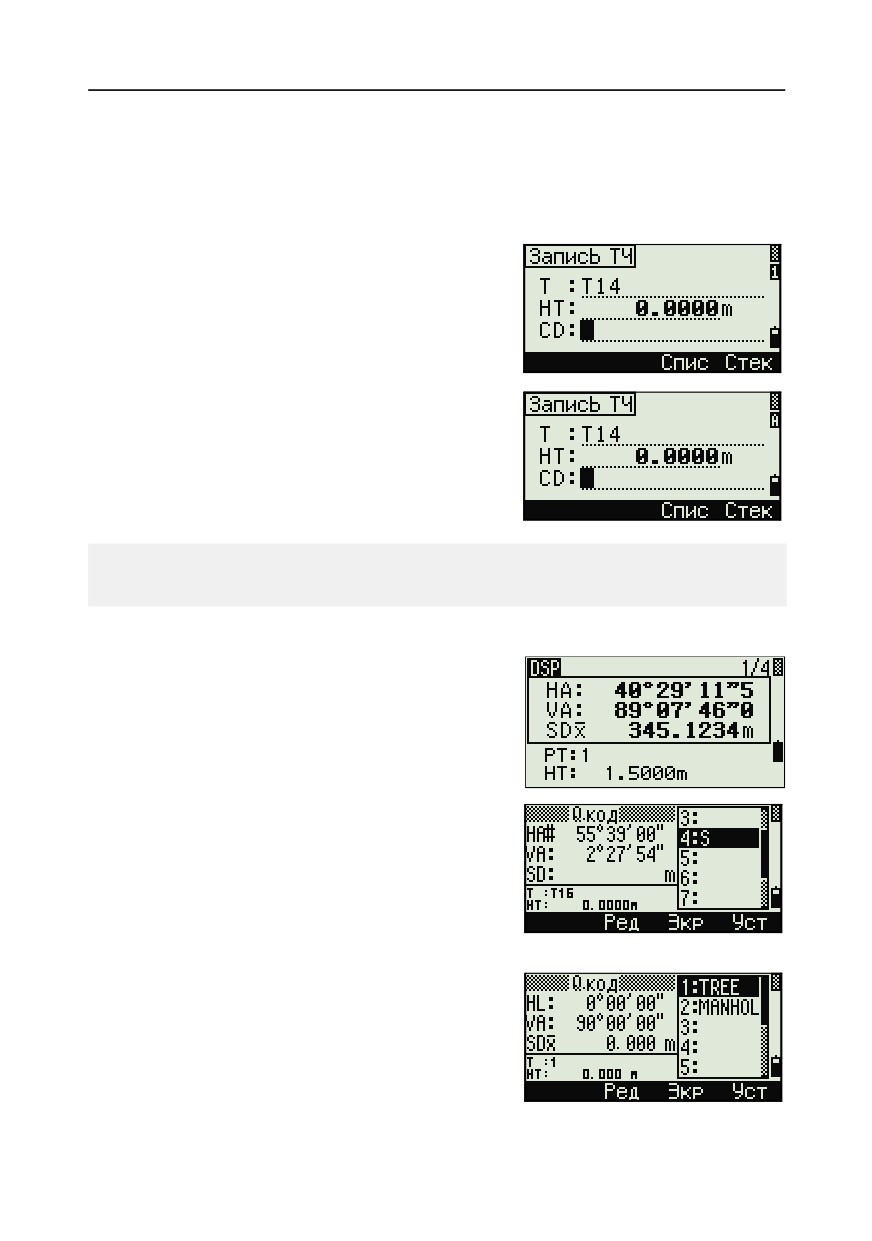

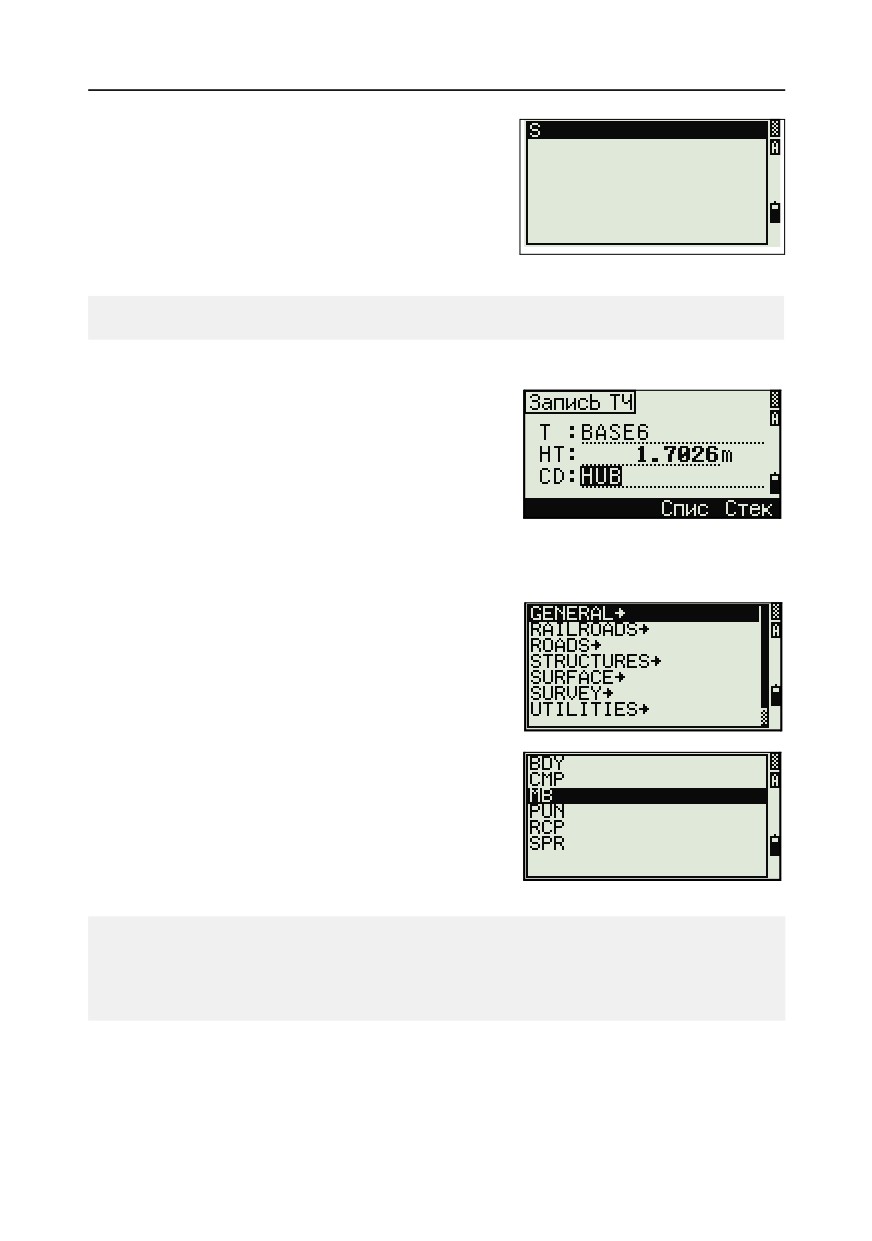

Ввод кодов
57

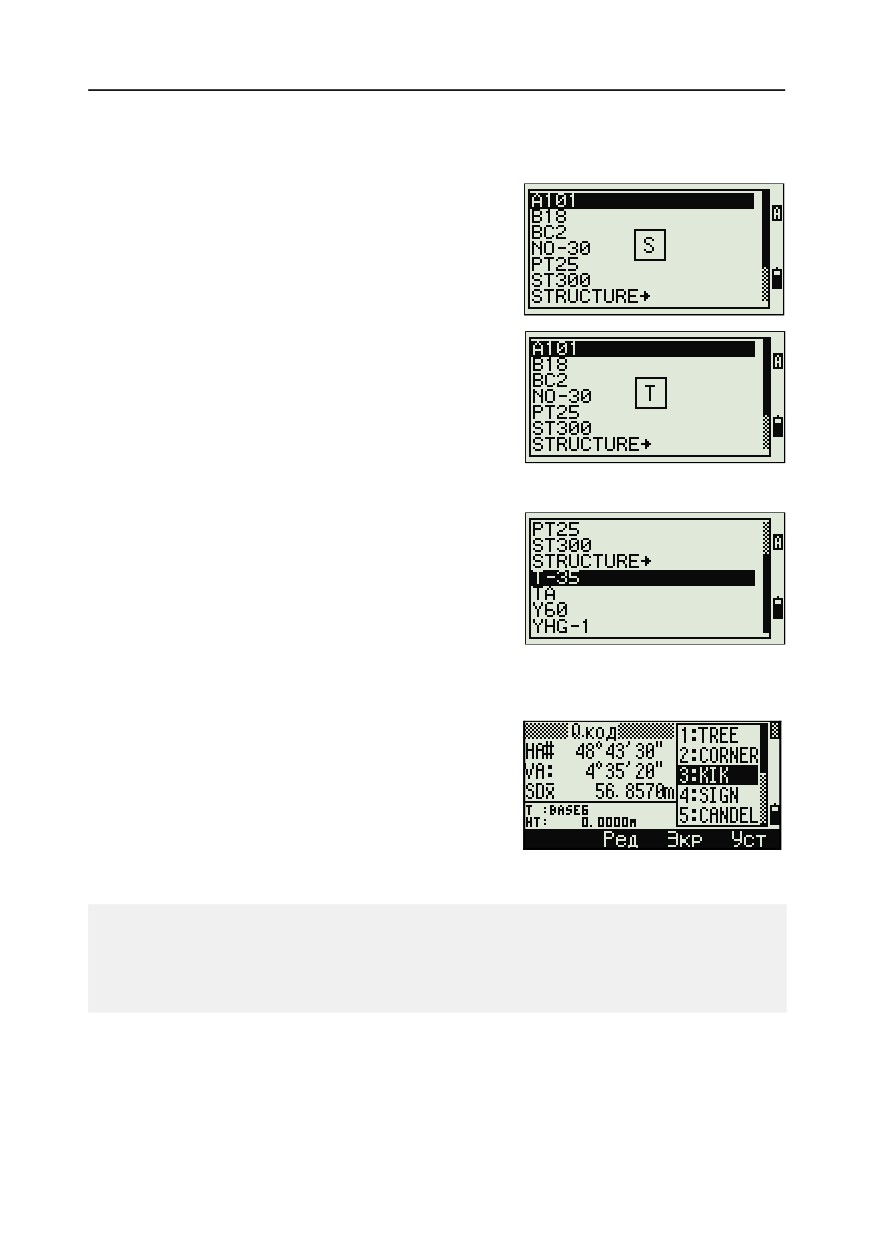

Дополнительные возможности: Поиск кодов по первому
символу
59
Ввод значений в футах и дюймах
60

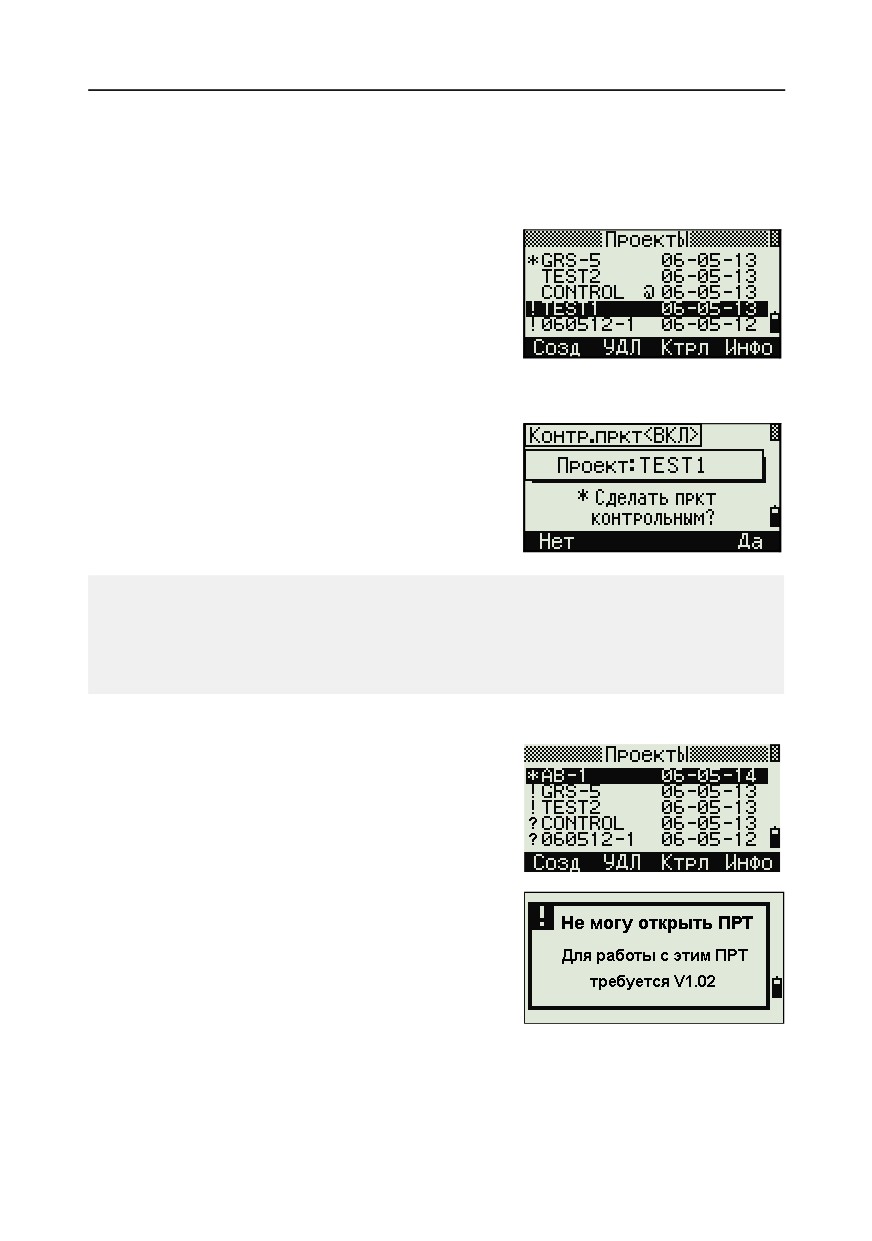

Проекты
61

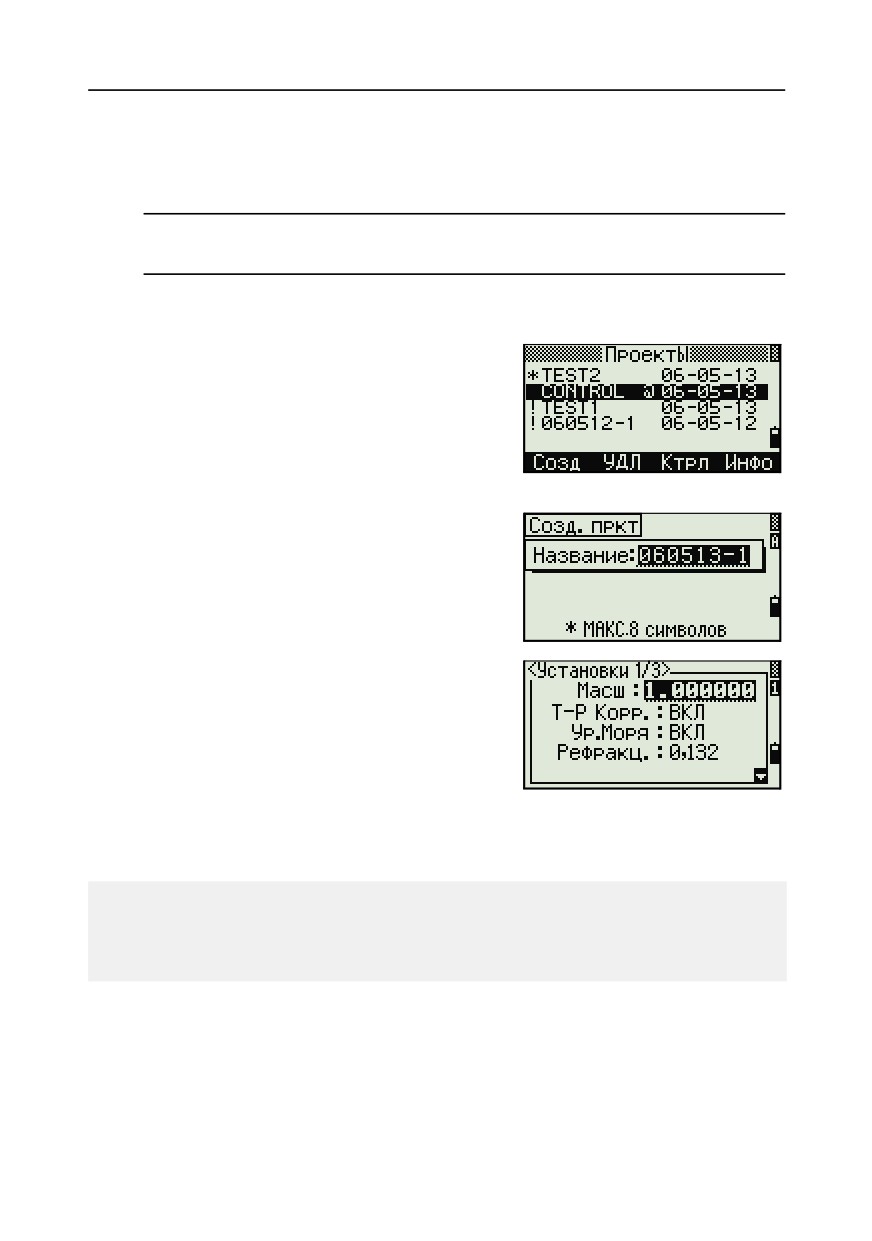

Создание нового проекта
61
Измерение расстояний
63
Наведение на призменный отражатель
63
Измерение расстояний
64

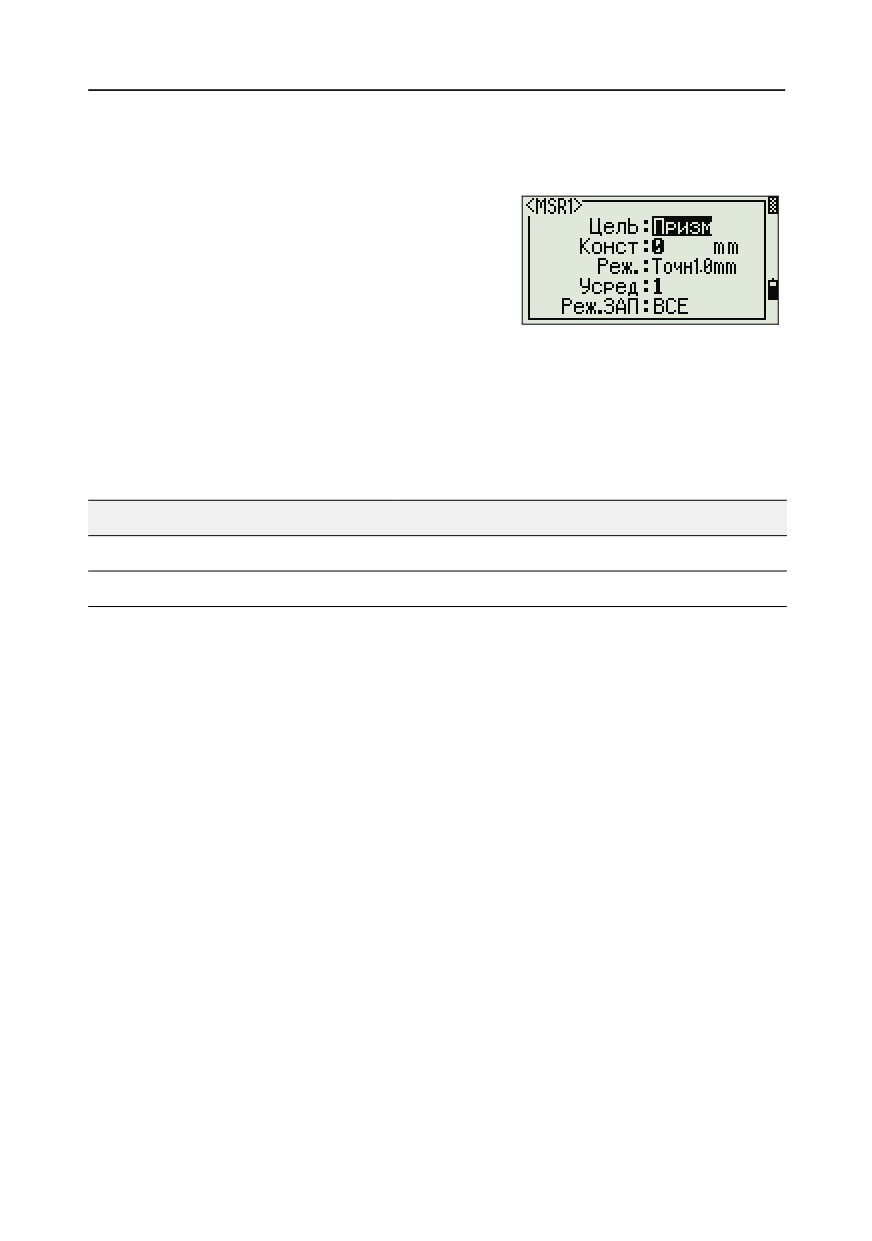

Параметры измерений
65
4
Применение
67

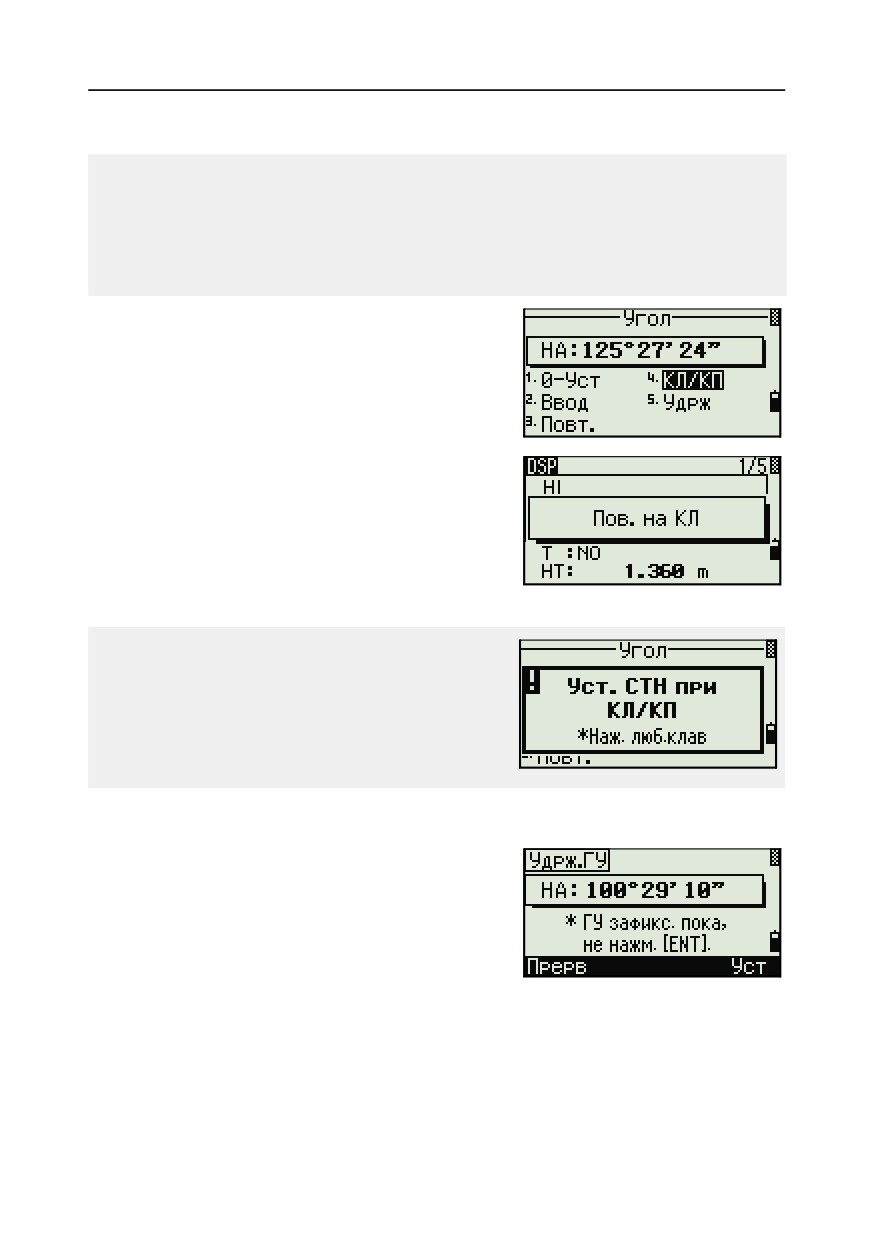

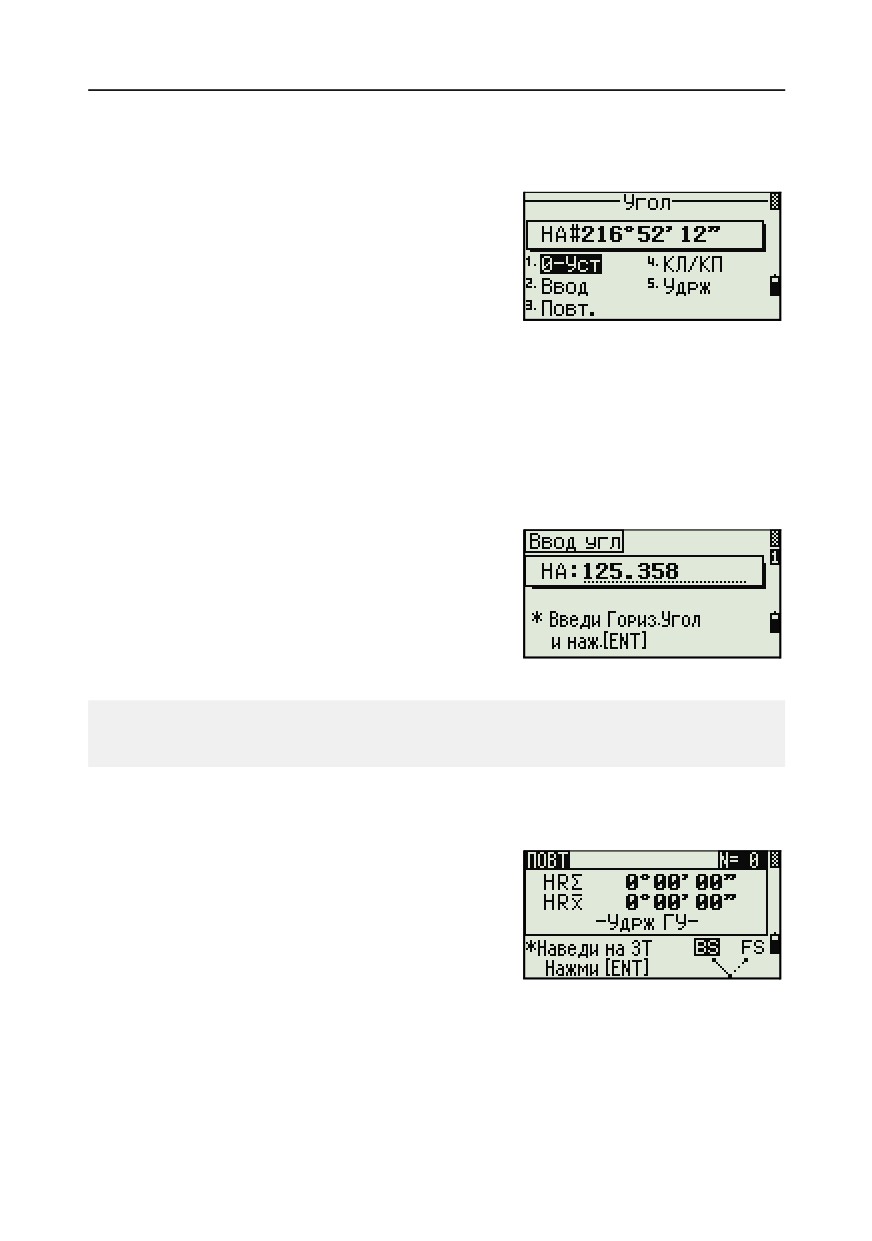

Сброс ГК (горизонтального угла) и угловые измерения
68
Установка горизонтального угла в 0
68
Ввод горизонтального угла
68

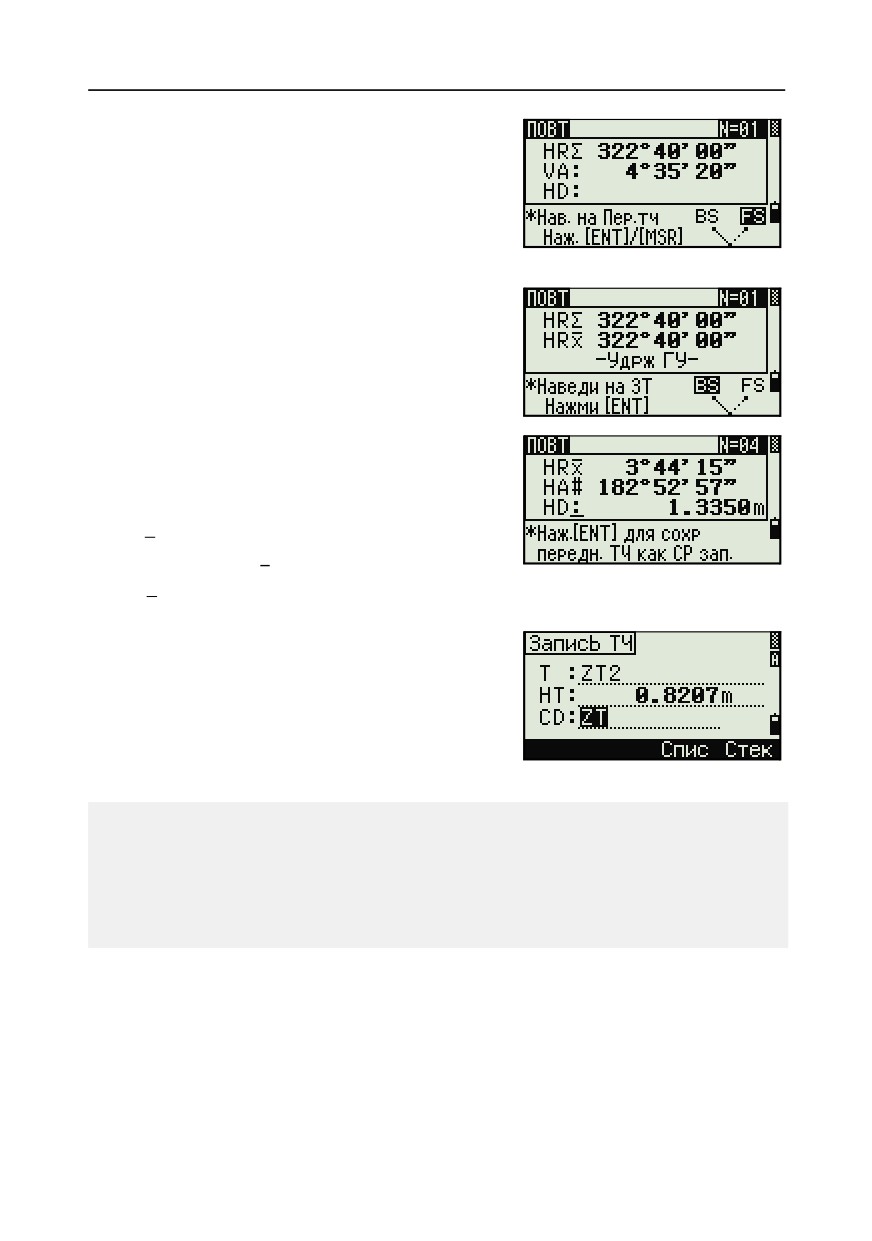

Запись передней точки после повторных угловых измерений .
68
Измерения при КЛ/КП
70
Удержание горизонтального угла
70

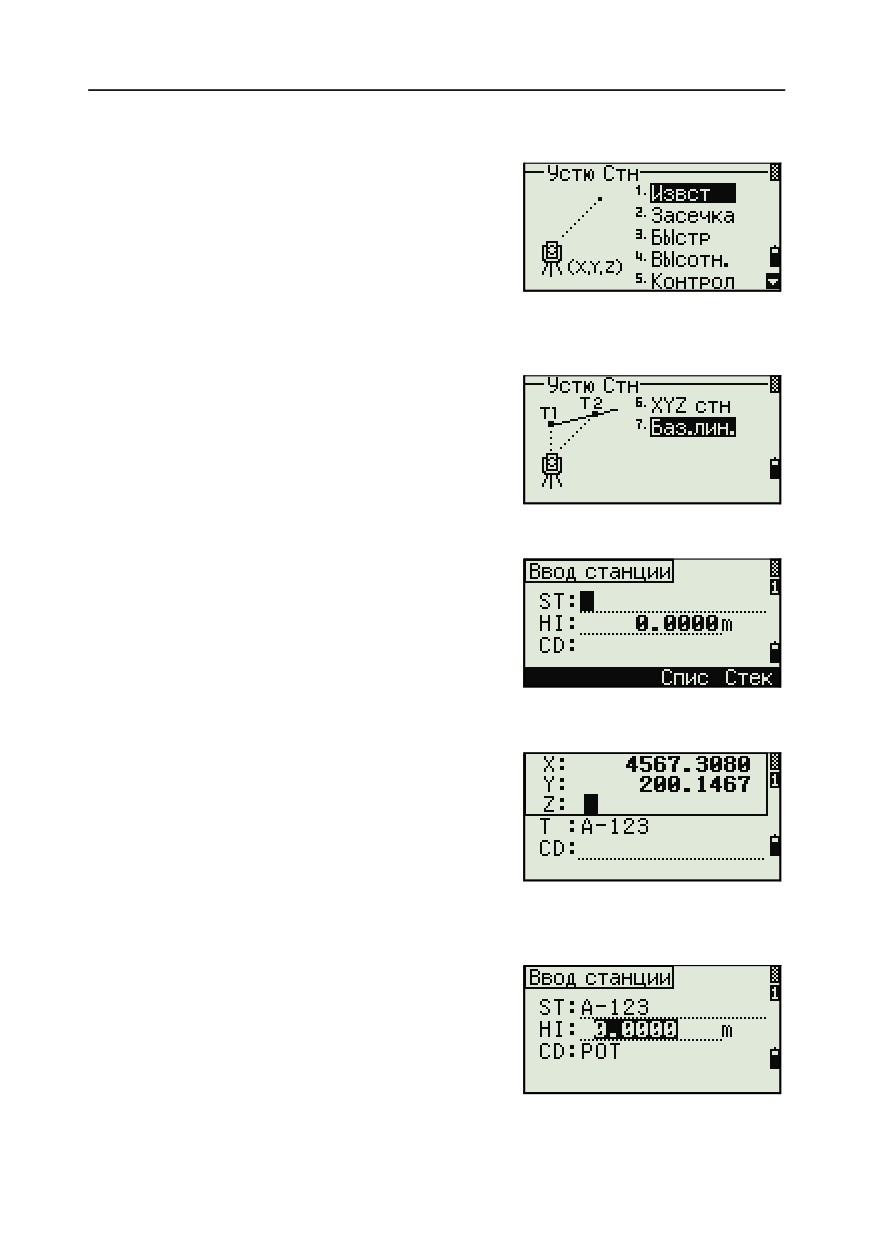

Установка станции
71
xiv
Содержание

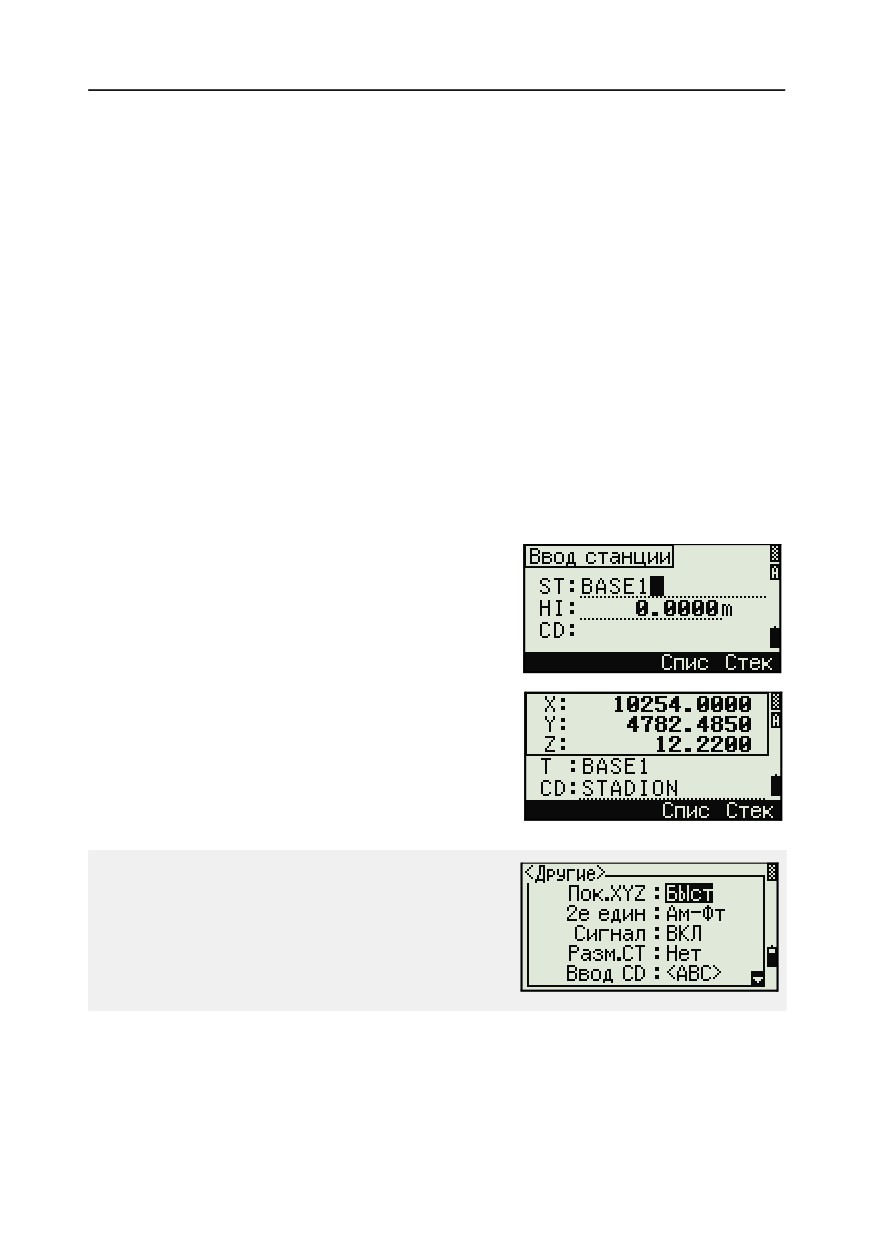

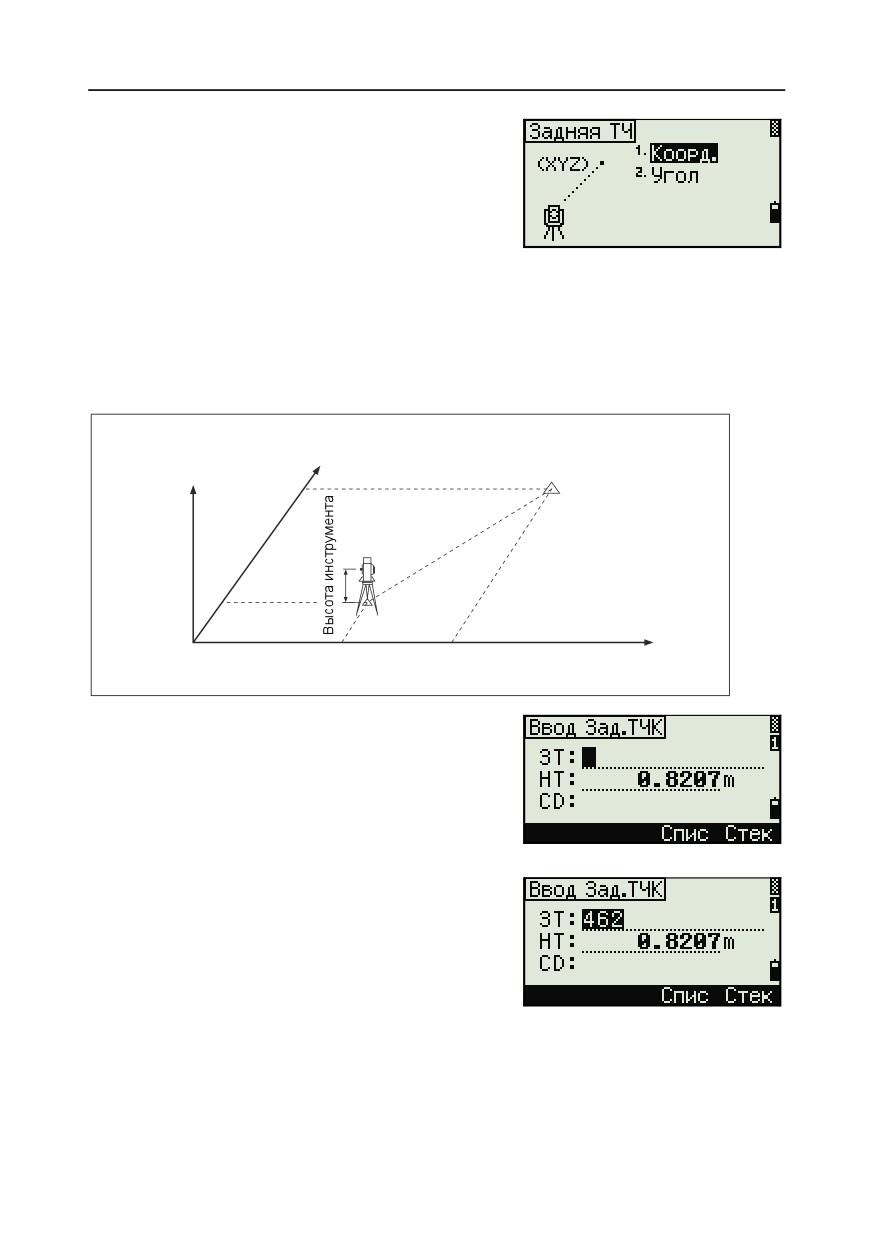

Установка станции по точке с известными координатами или
азимутом
71
Дополнительные возможности: Измерения
при КЛ/КП
73

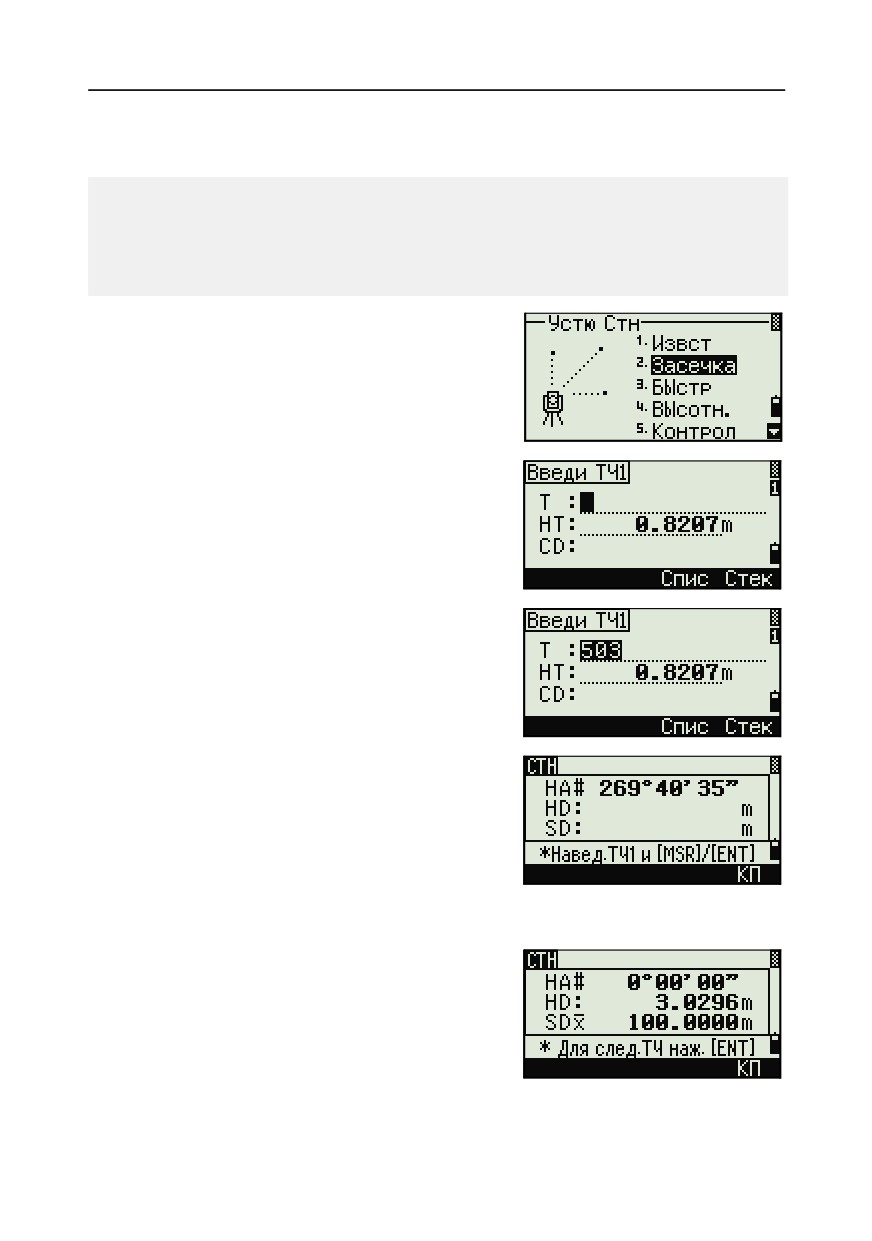

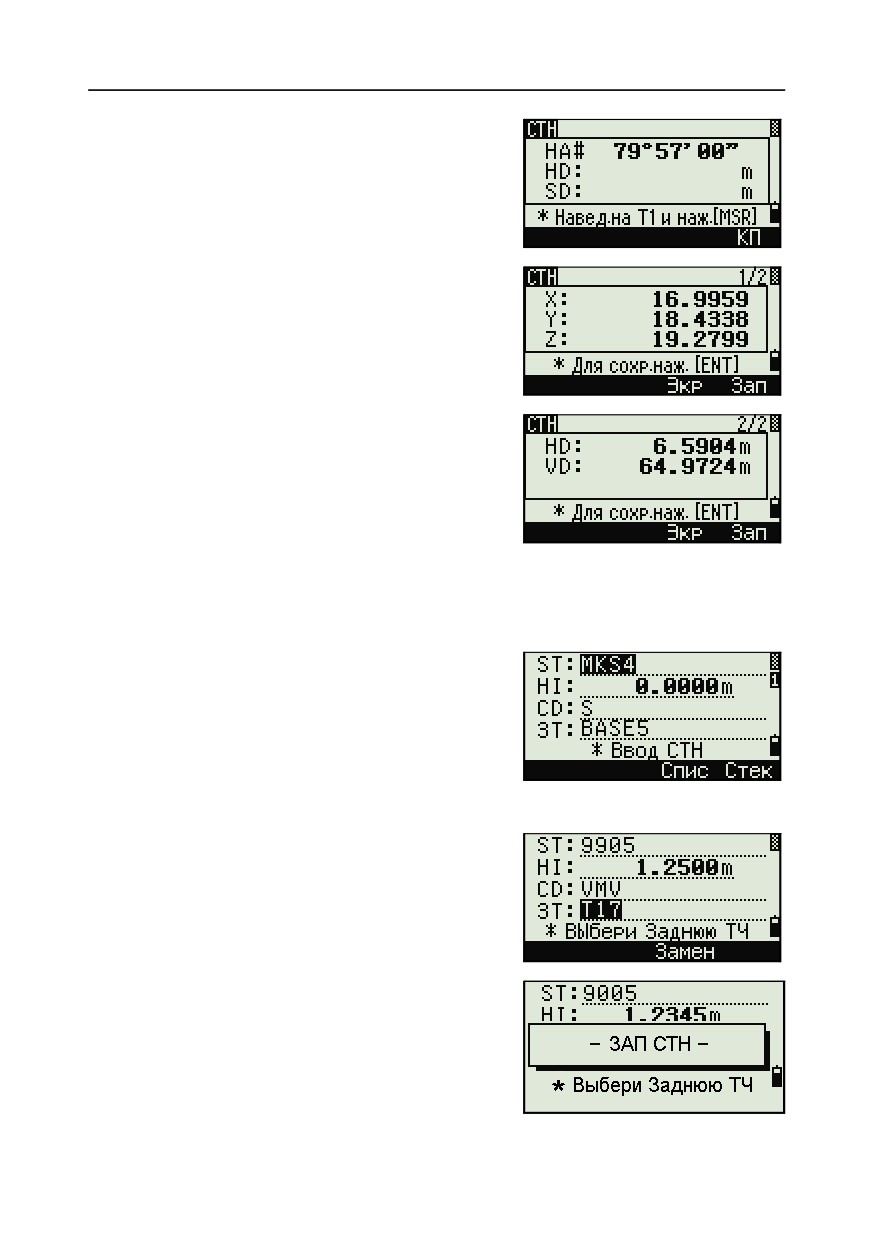

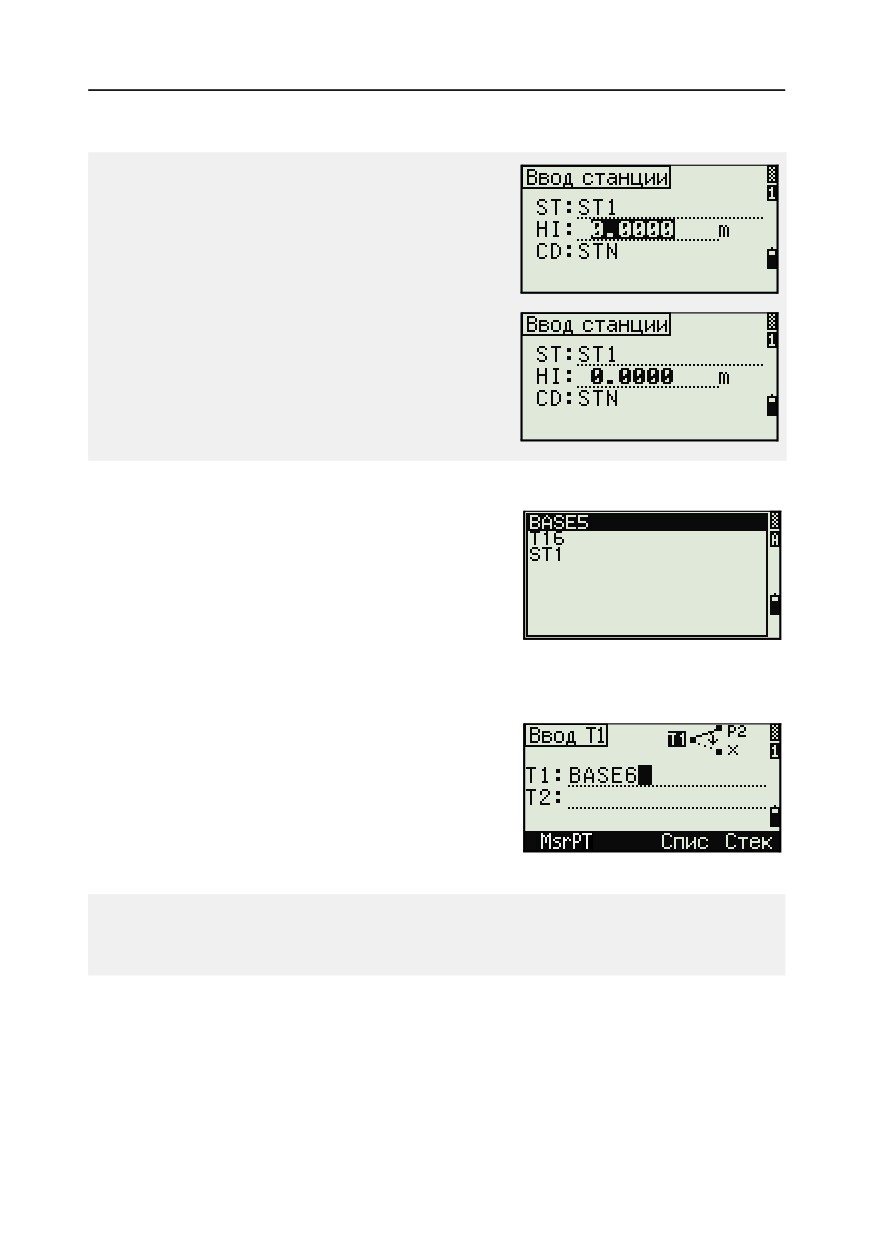

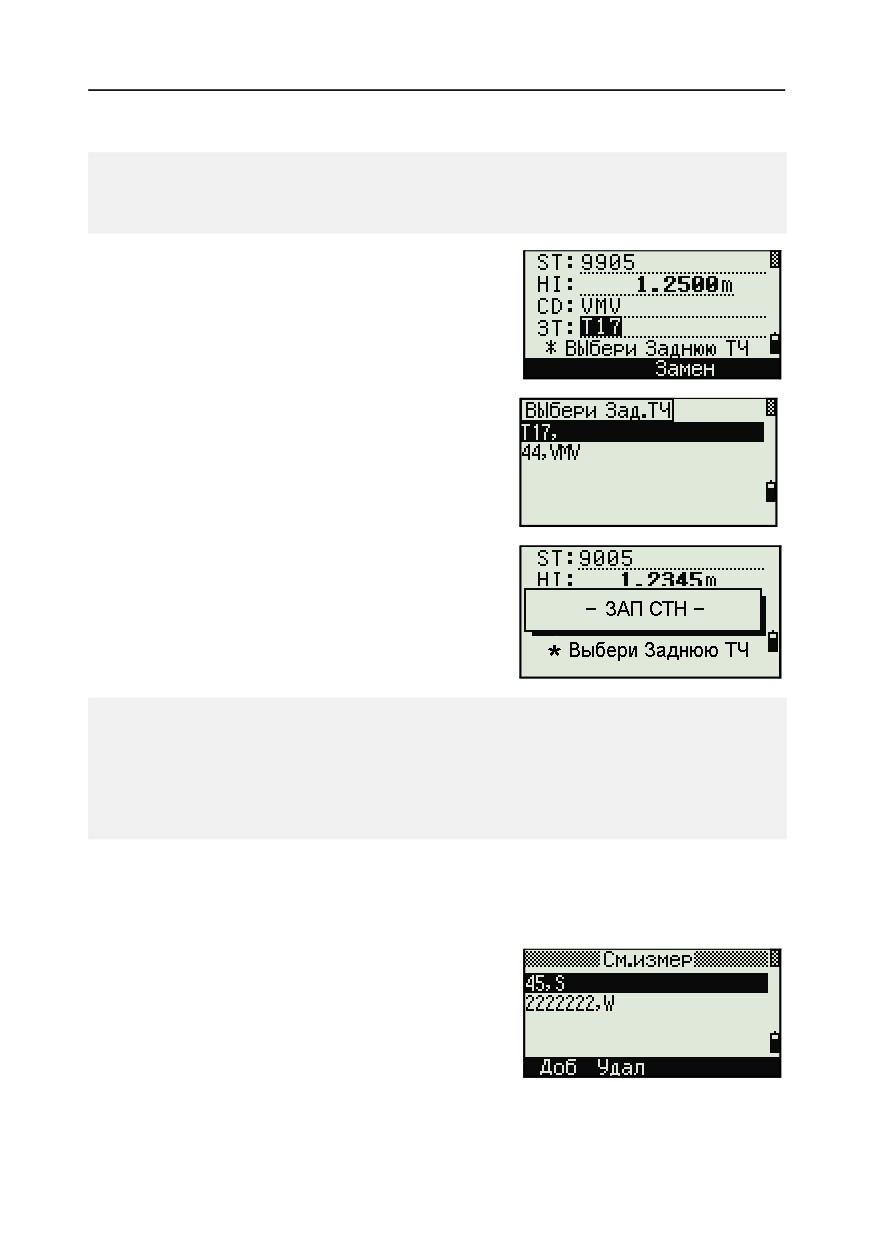

Установка станции с использованием обратной засечки на
известные точки
75
Дополнительные возможности: просмотр и
удаление измерений засечки
78

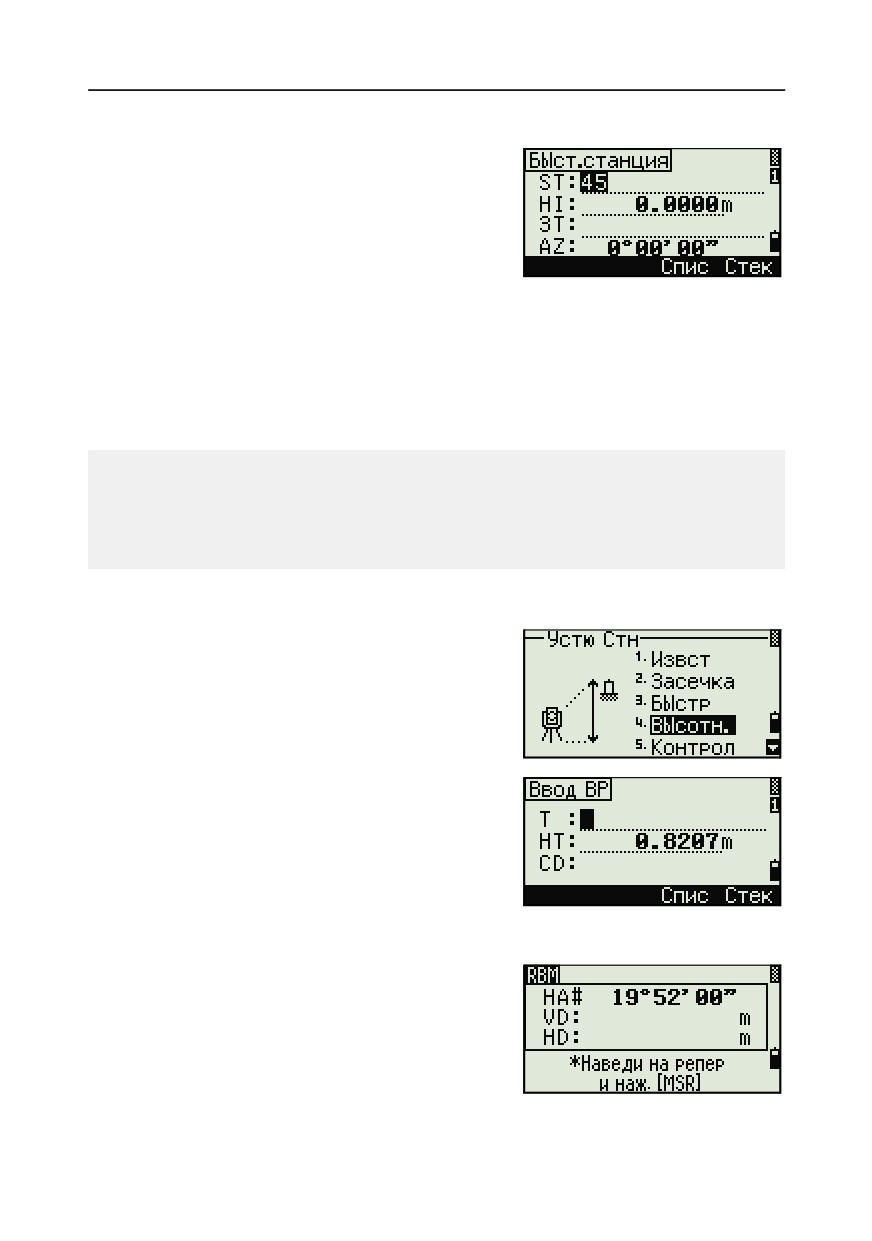

Быстрая установка станции без ввода координат
79

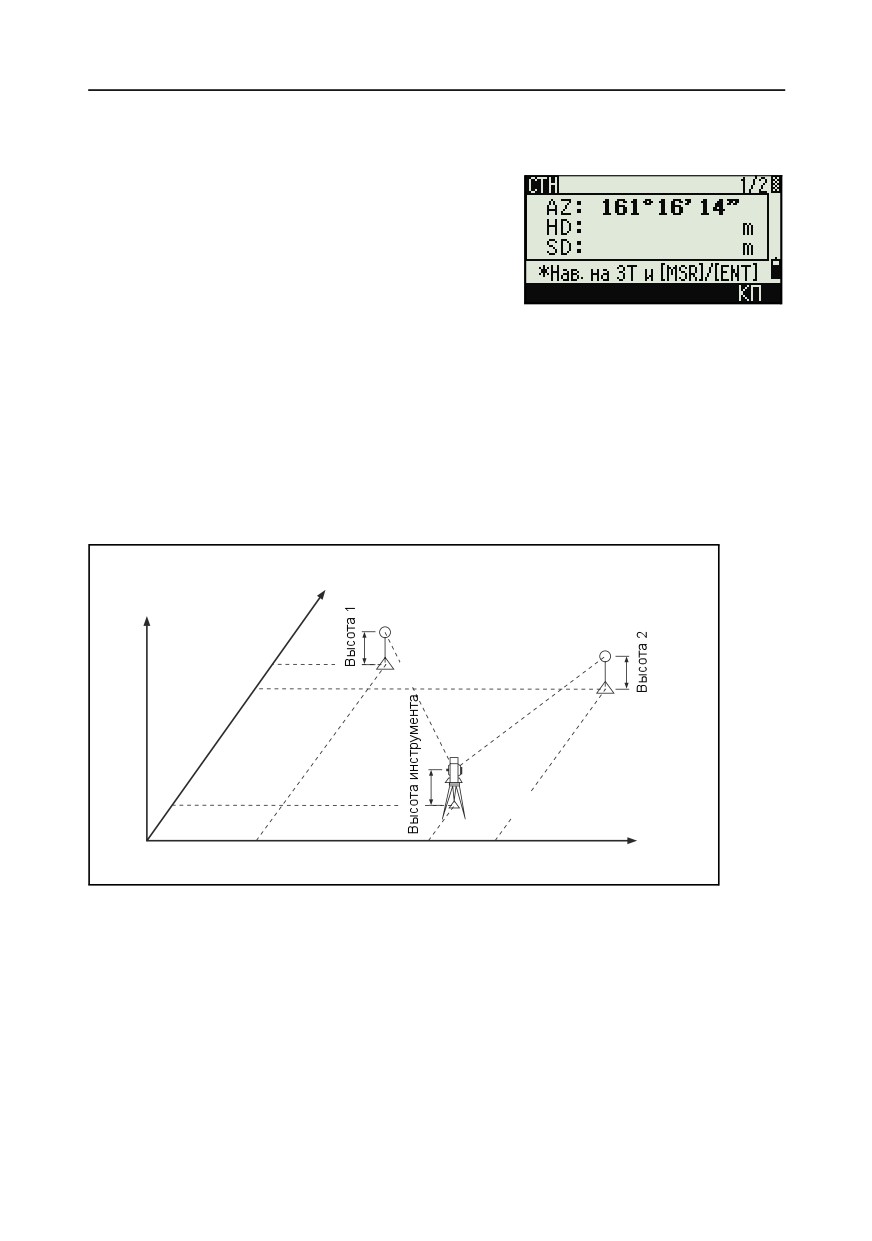

Определение высоты станции
80

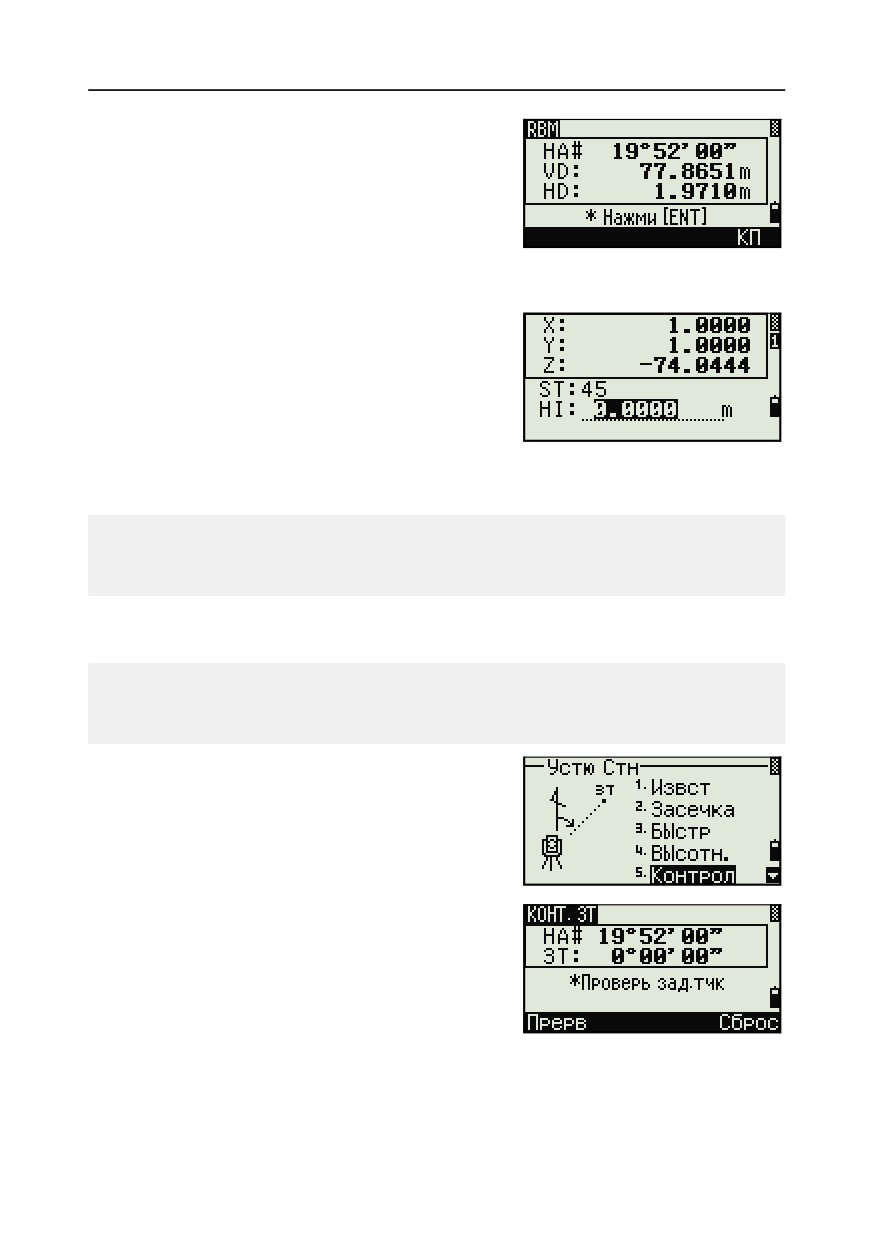

Контроль и восстановление направления на заднюю точку . .
81

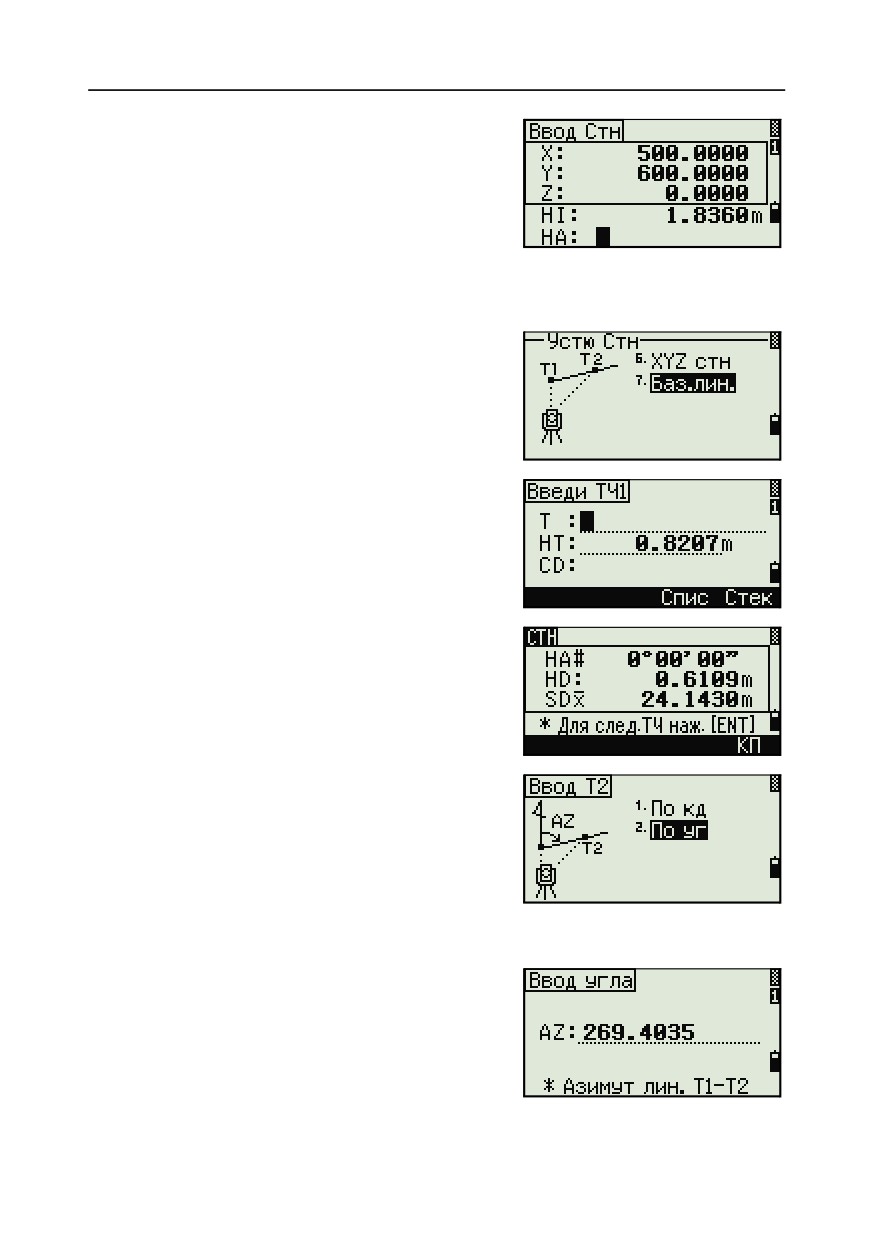

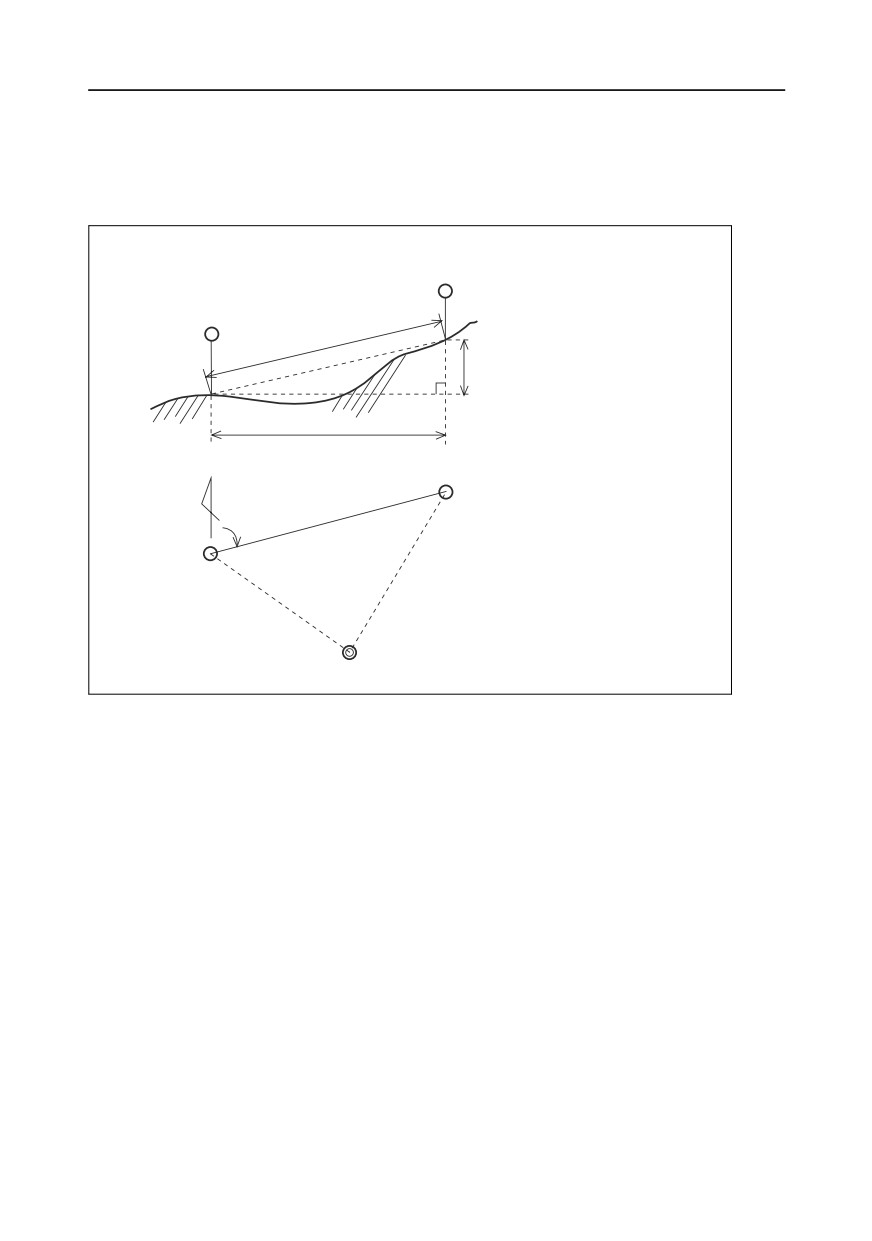

Засечка по двум точкам вдоль известной линии
83

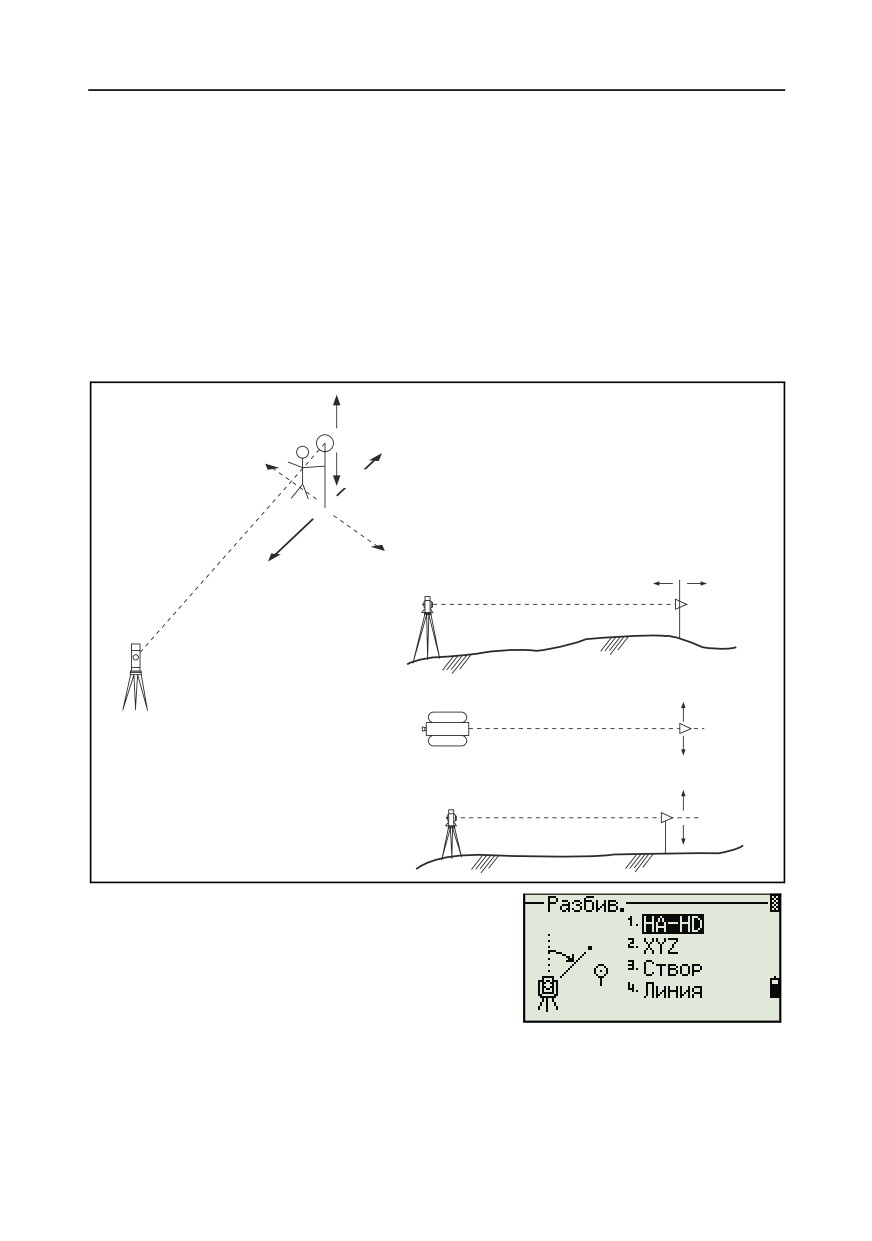

Разбивка
85
Вынос в натуру точки по углу и расстоянию
86

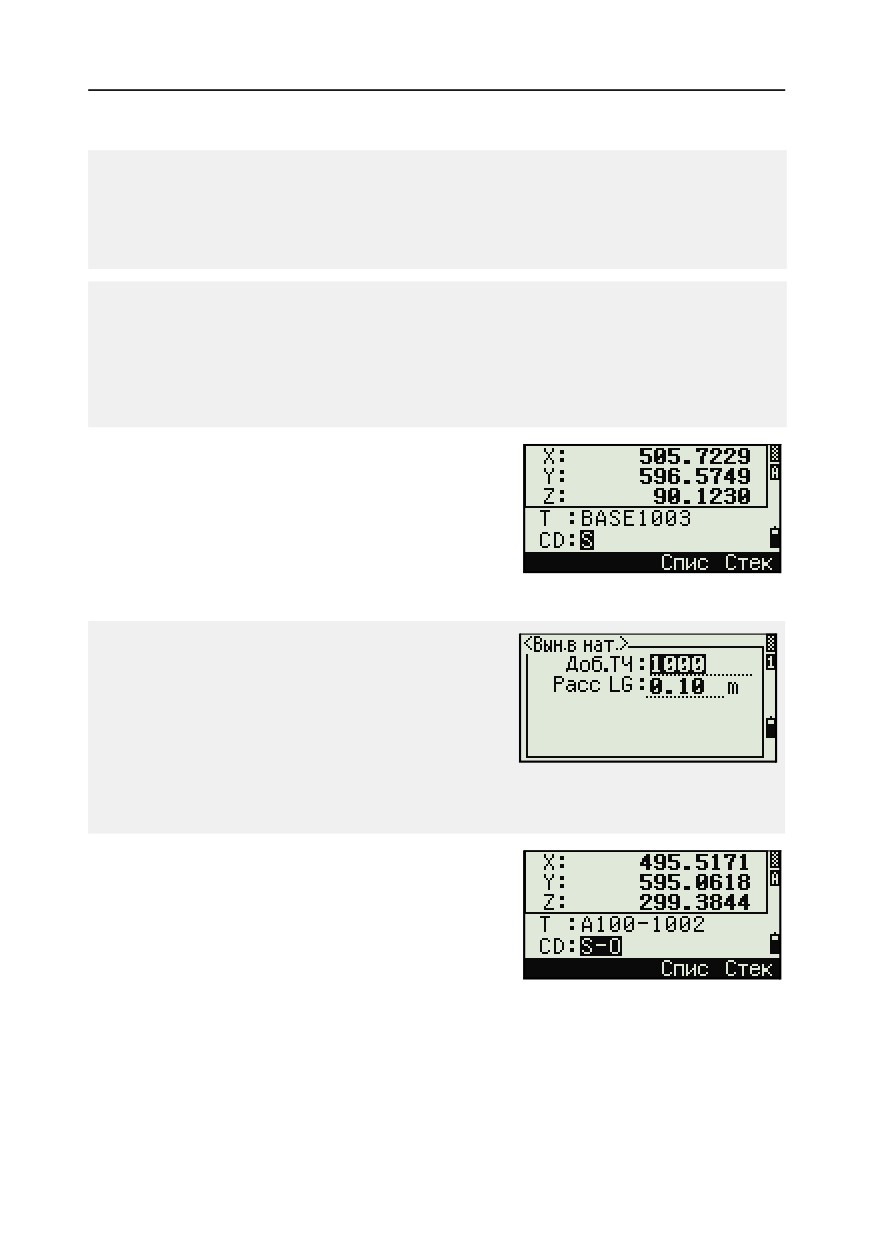

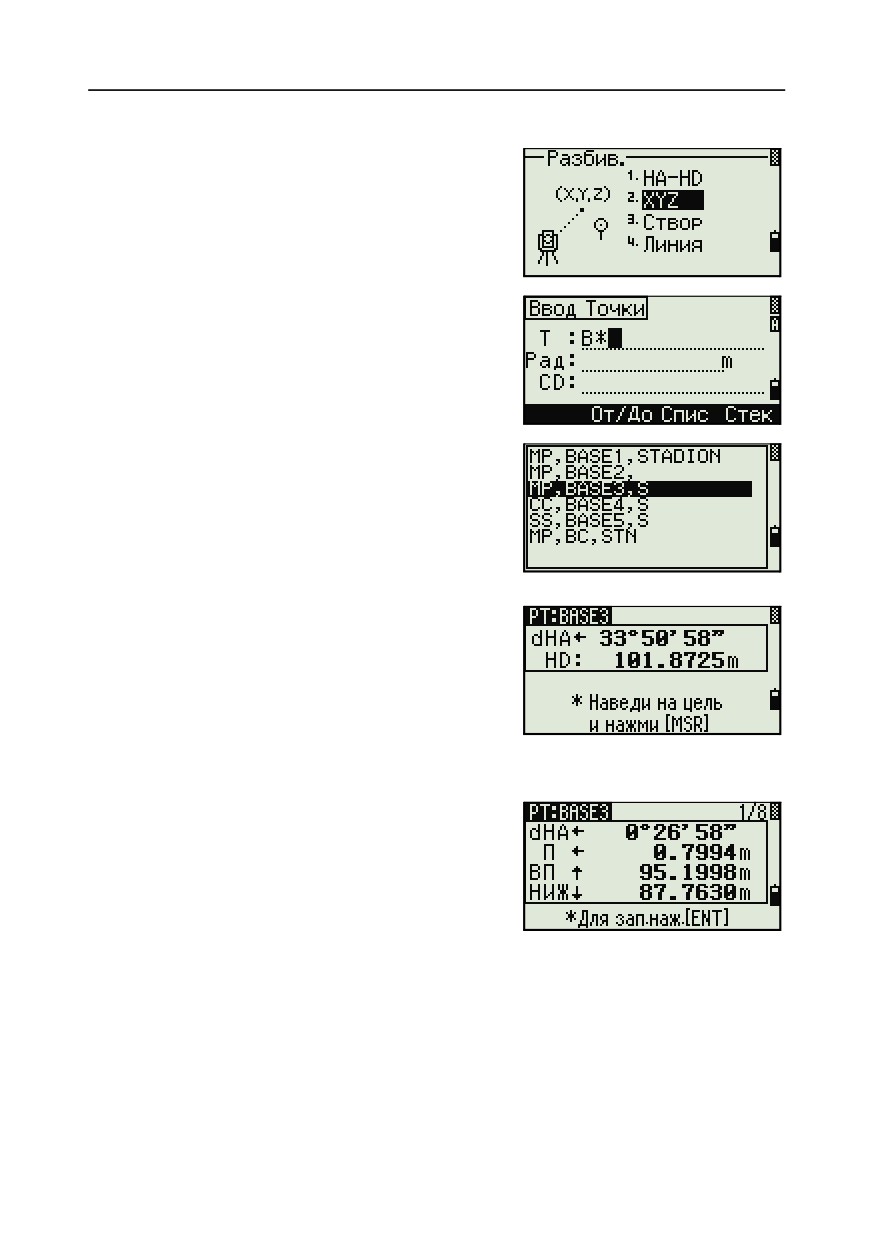

Вынос в натуру точки по координатам
88

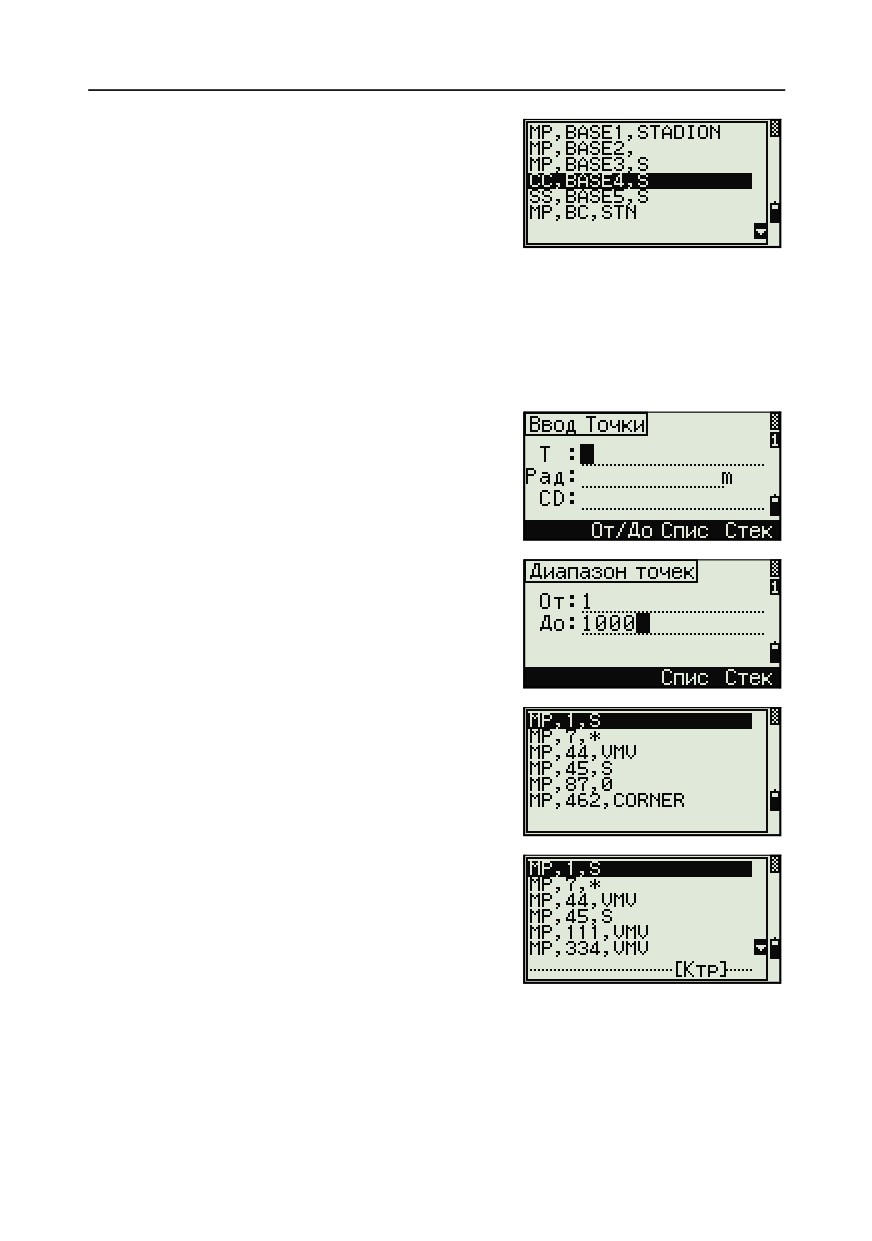

Дополнительные возможности: задание списка
точек по диапазону их имен
90

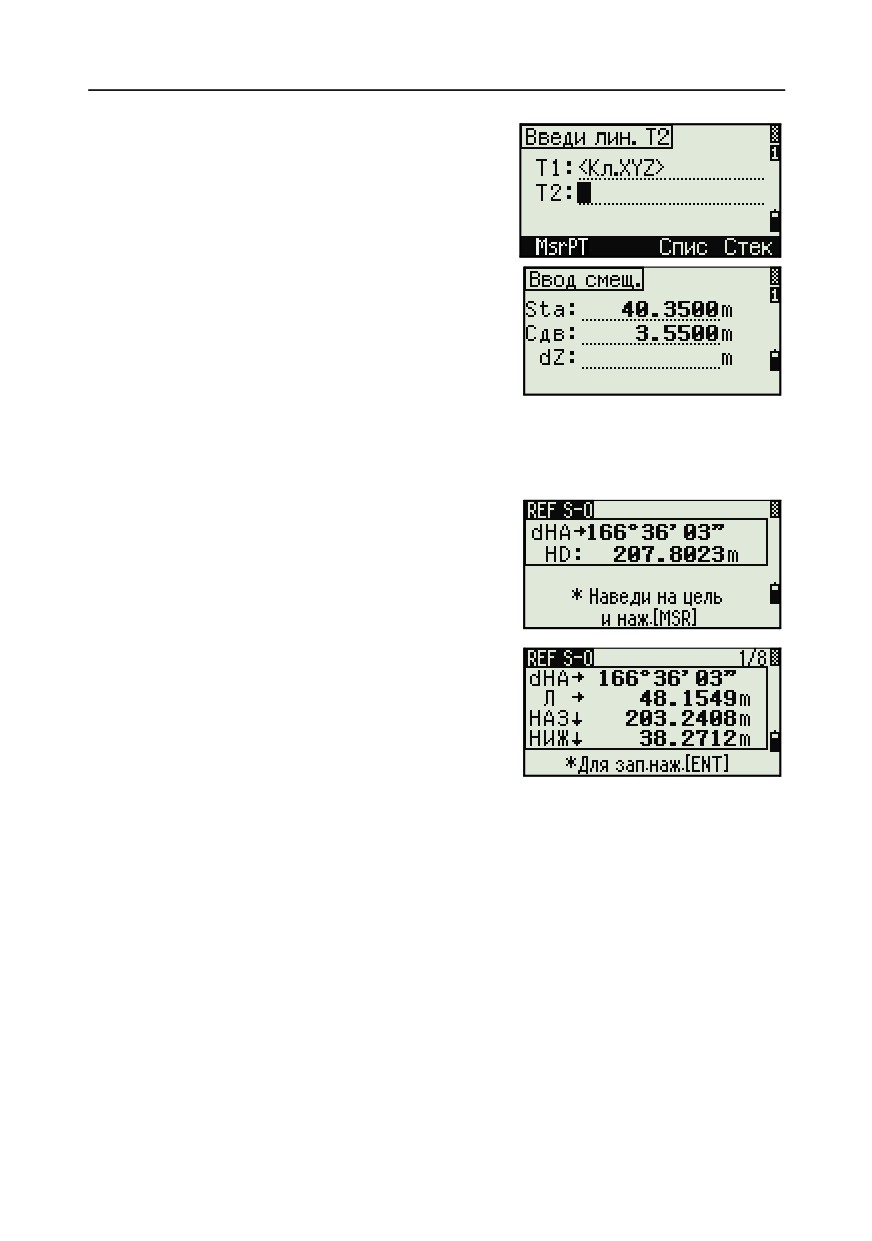

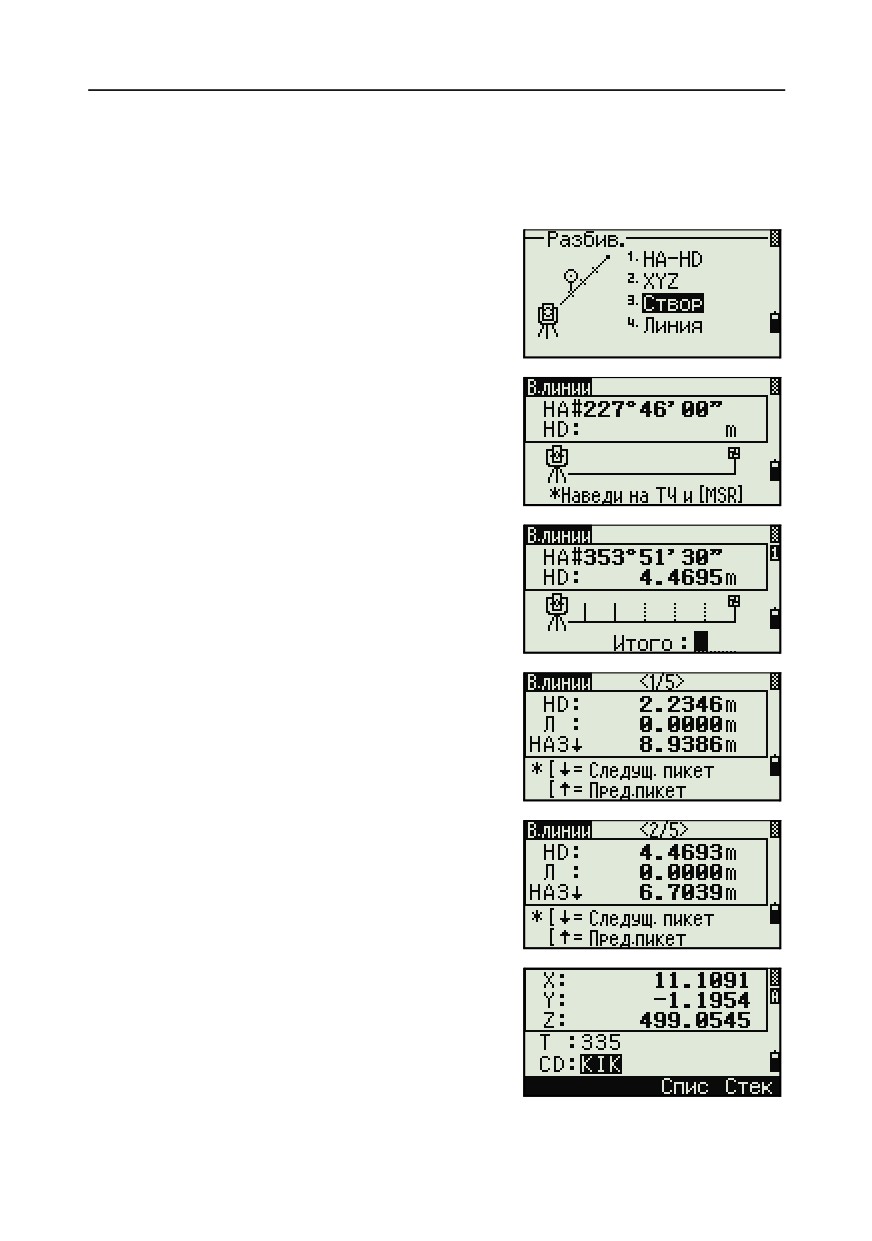

Вынос в натуру створа
91

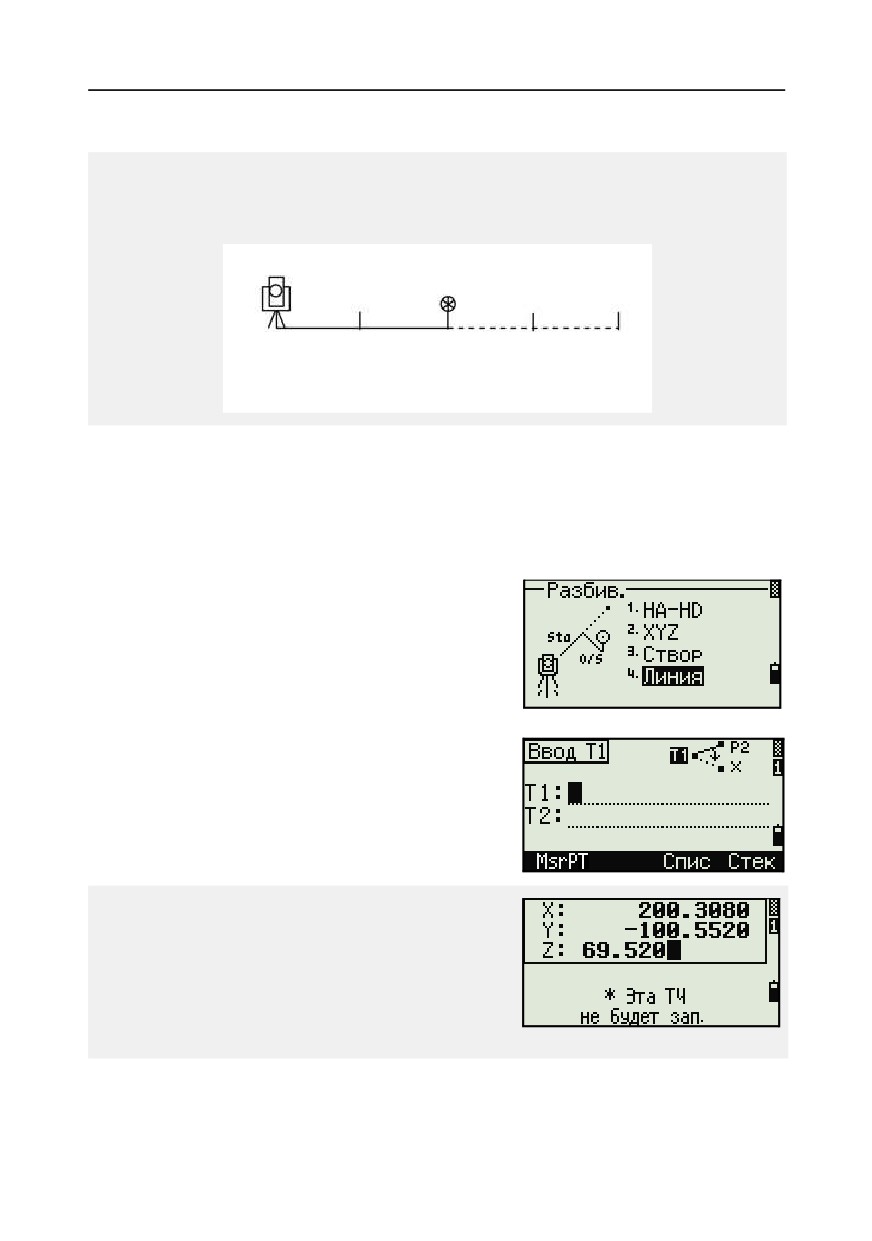

Вынос в натуру линии
92

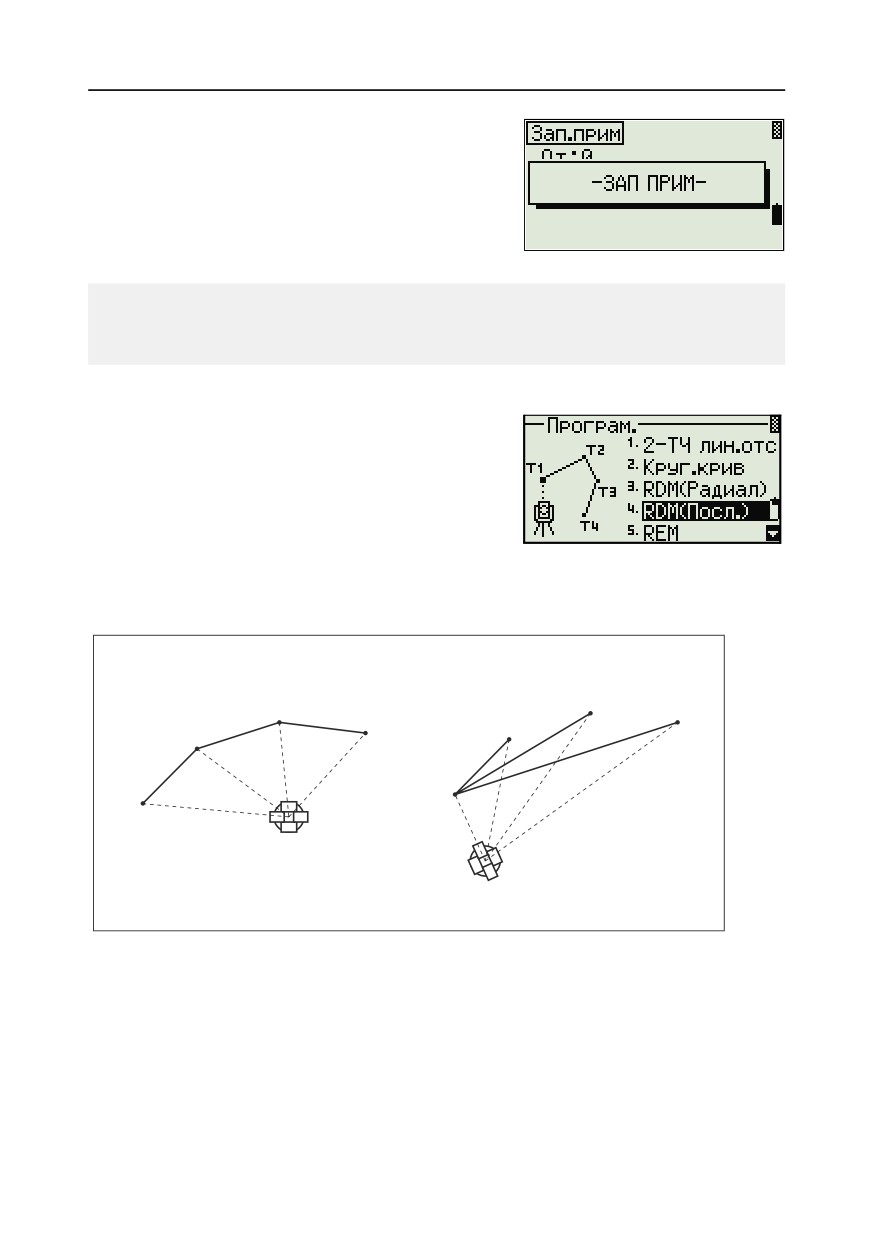

Кнопка Программы
94

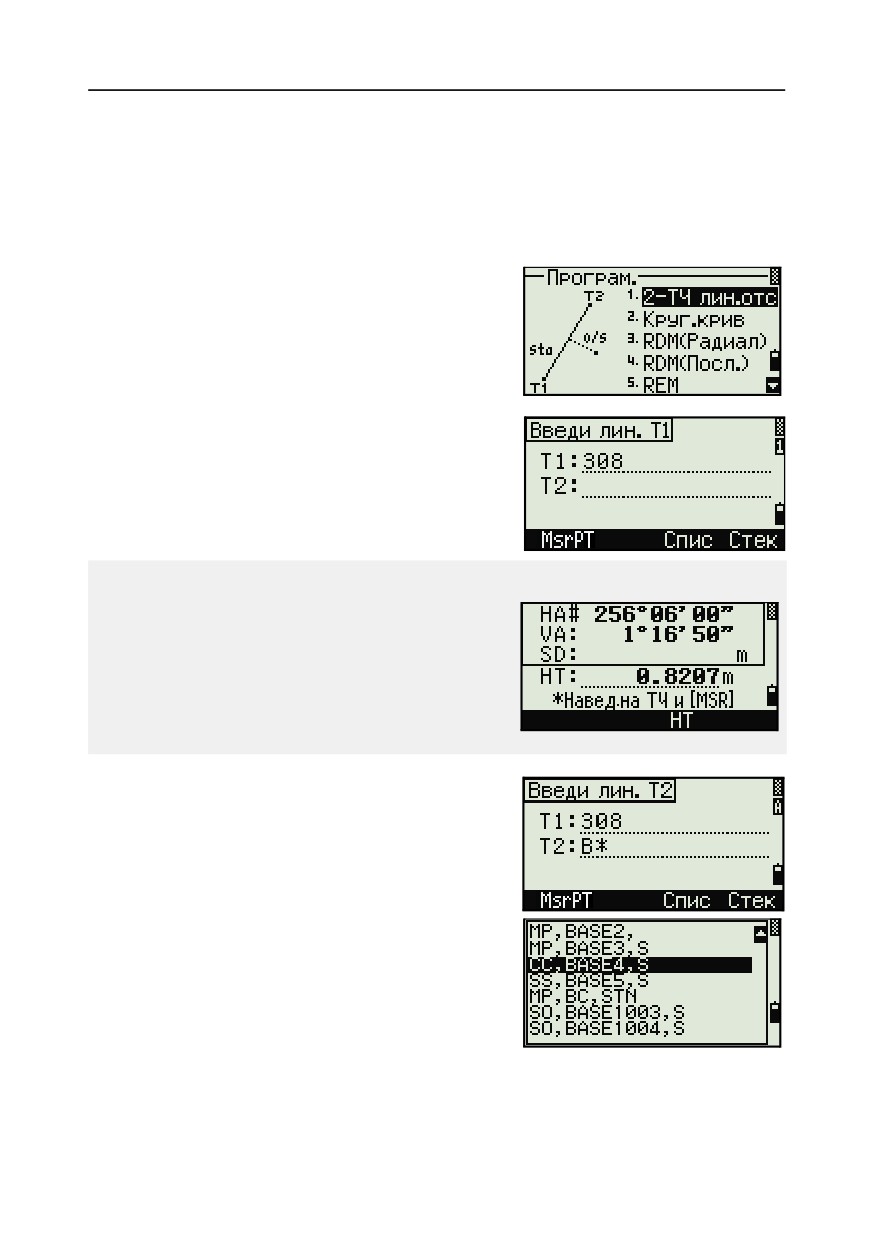

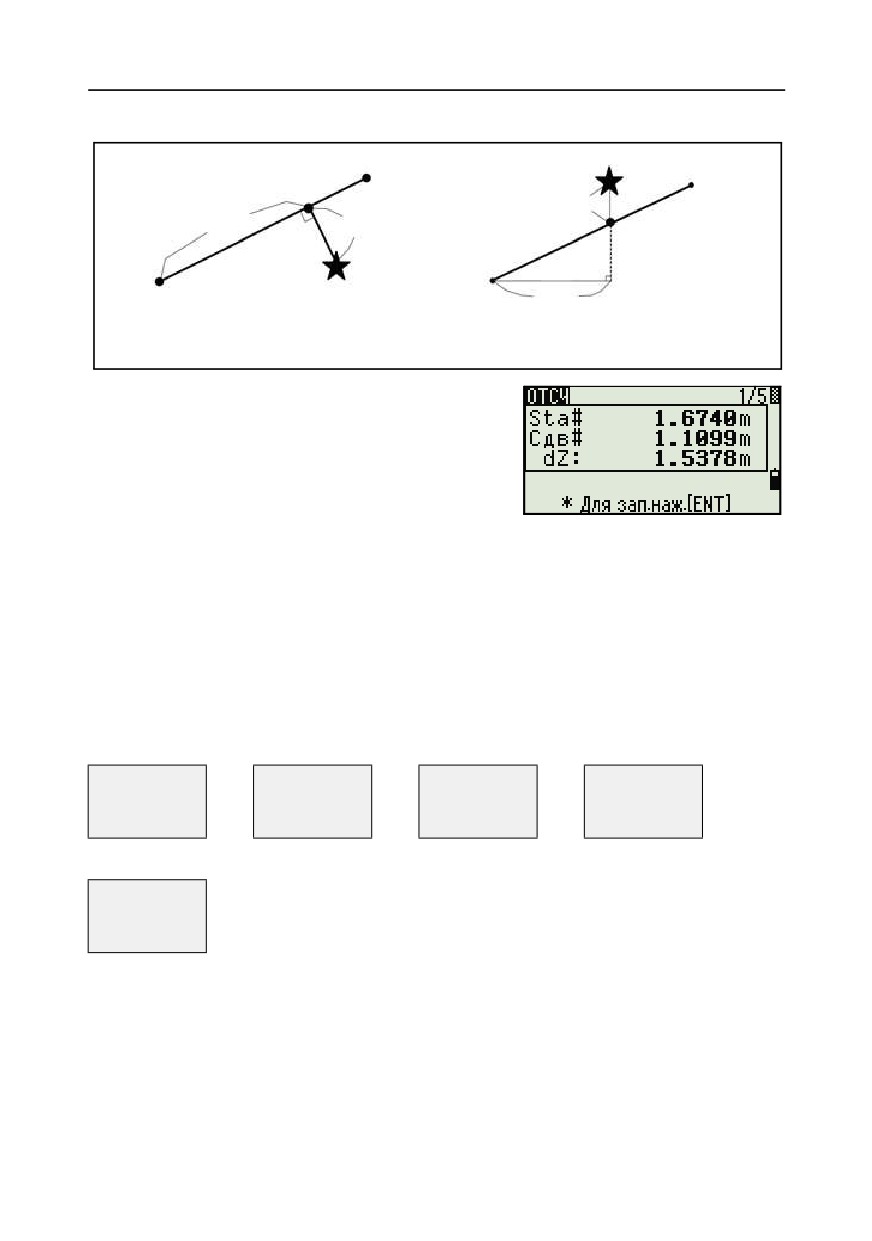

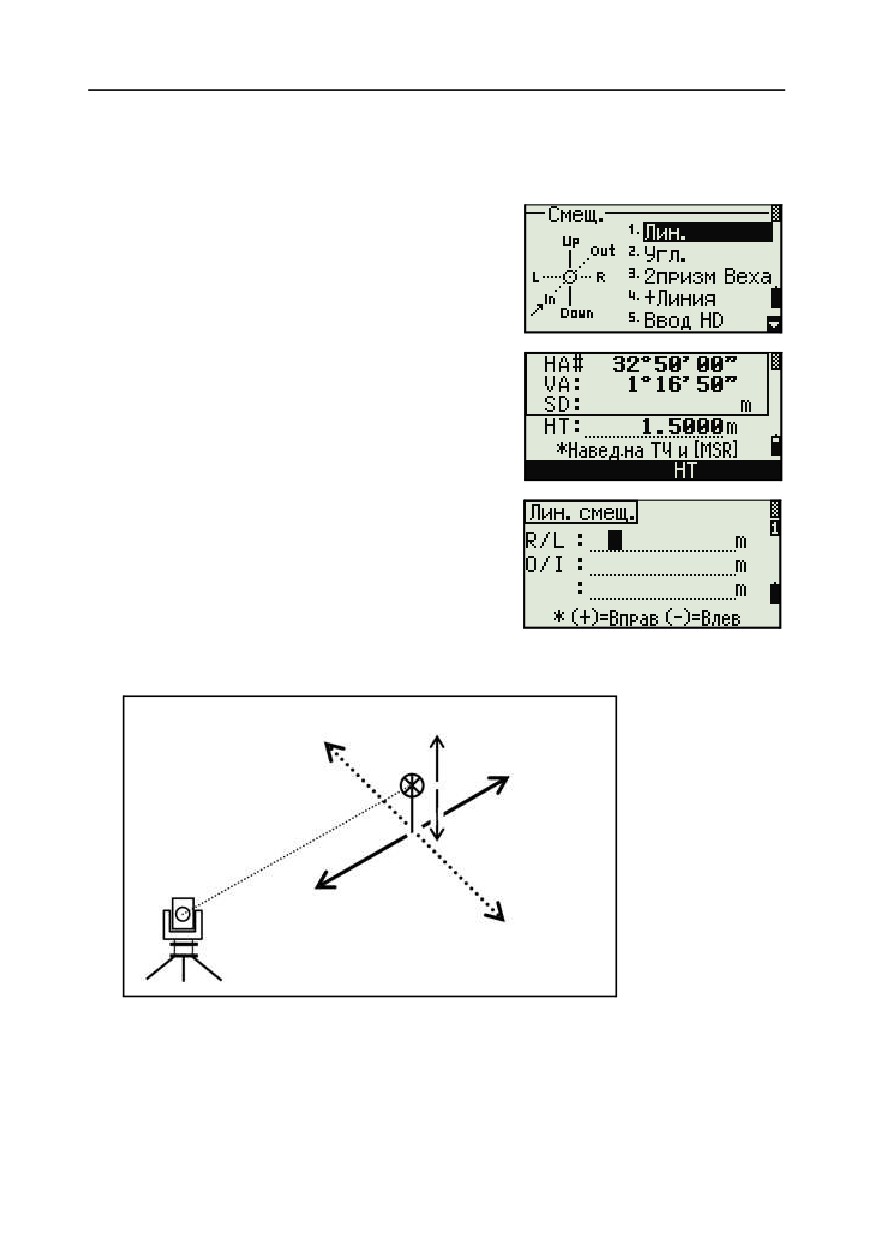

Измерение расстояния и величин смещения вдоль заданной
линии
94

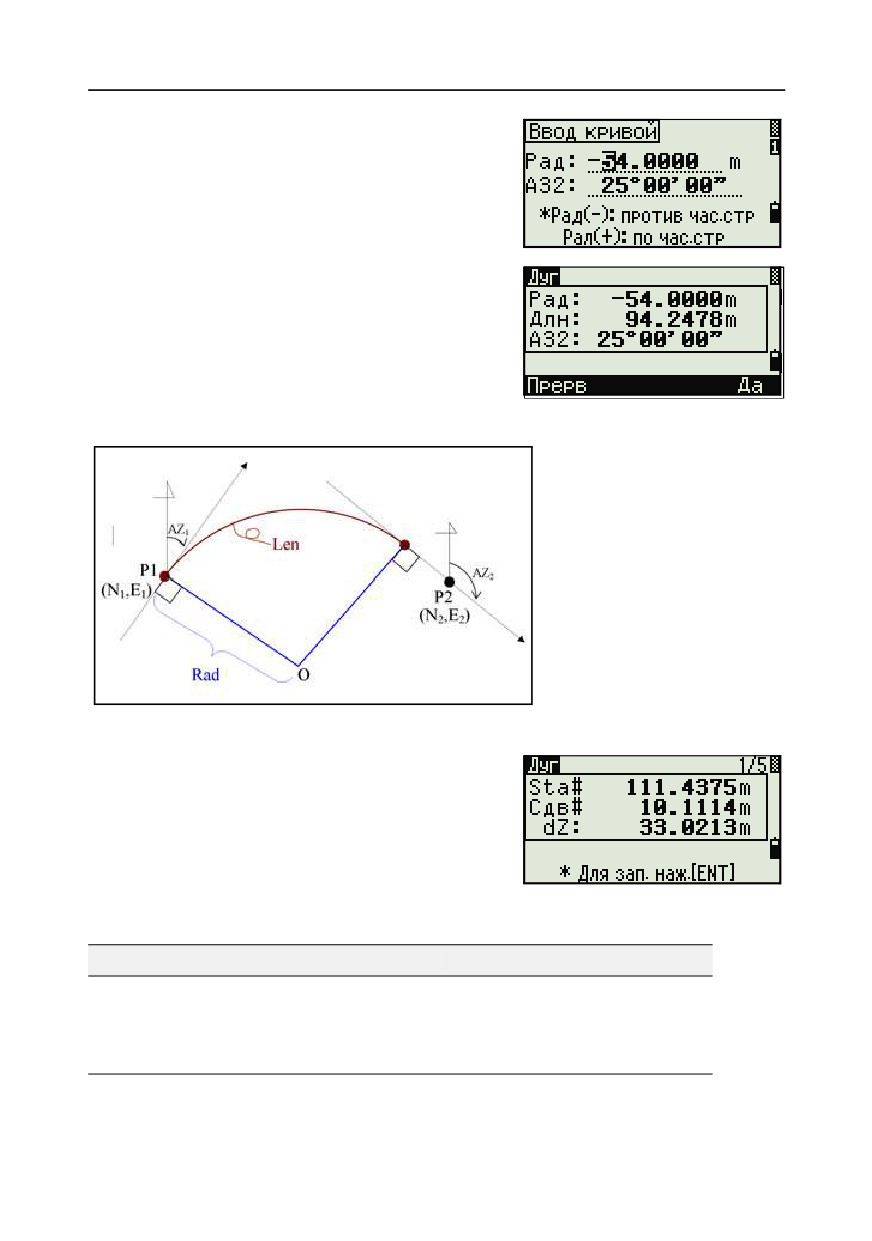

Определение расстояние и смещение относительно круговой
кривой
96

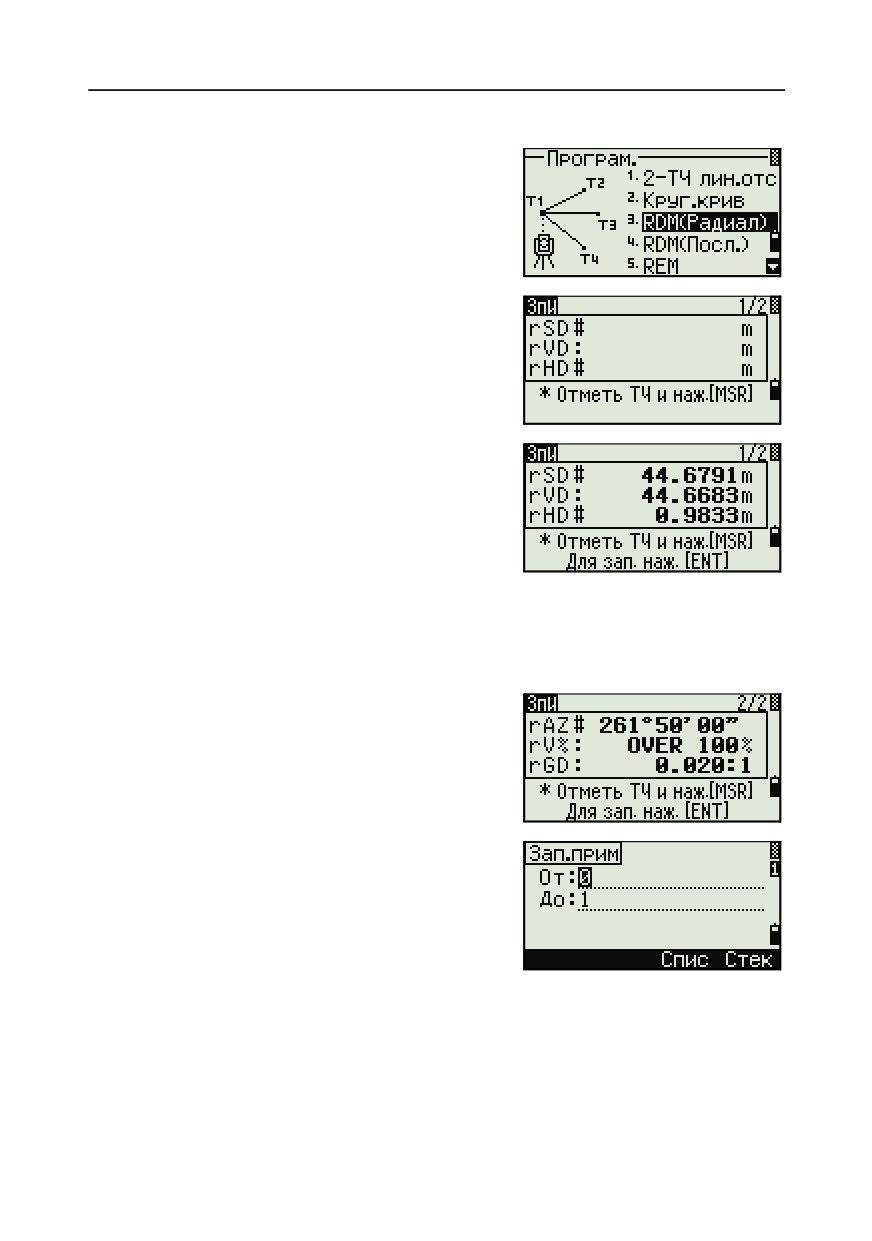

Удаленное измерение расстояний
99

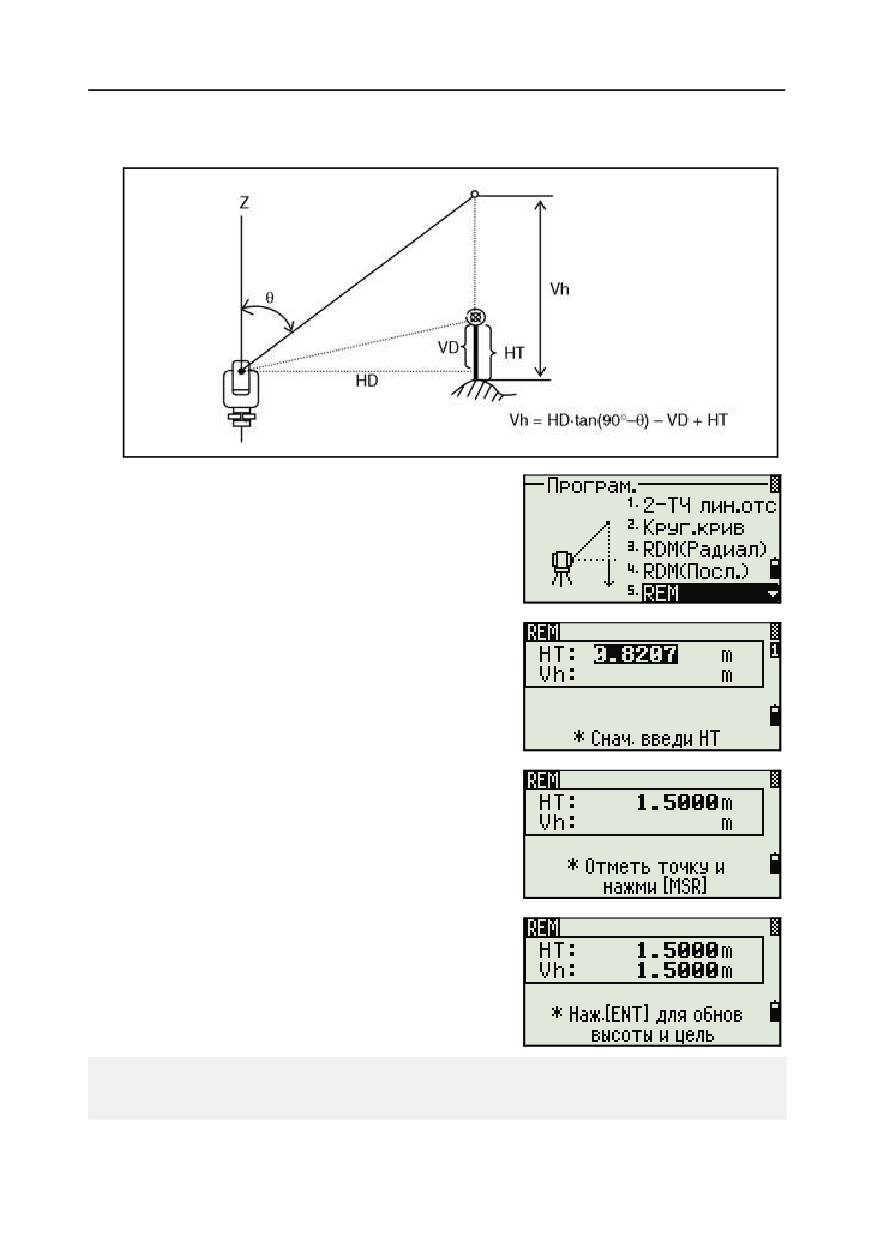

Измерение высот недоступных объектов

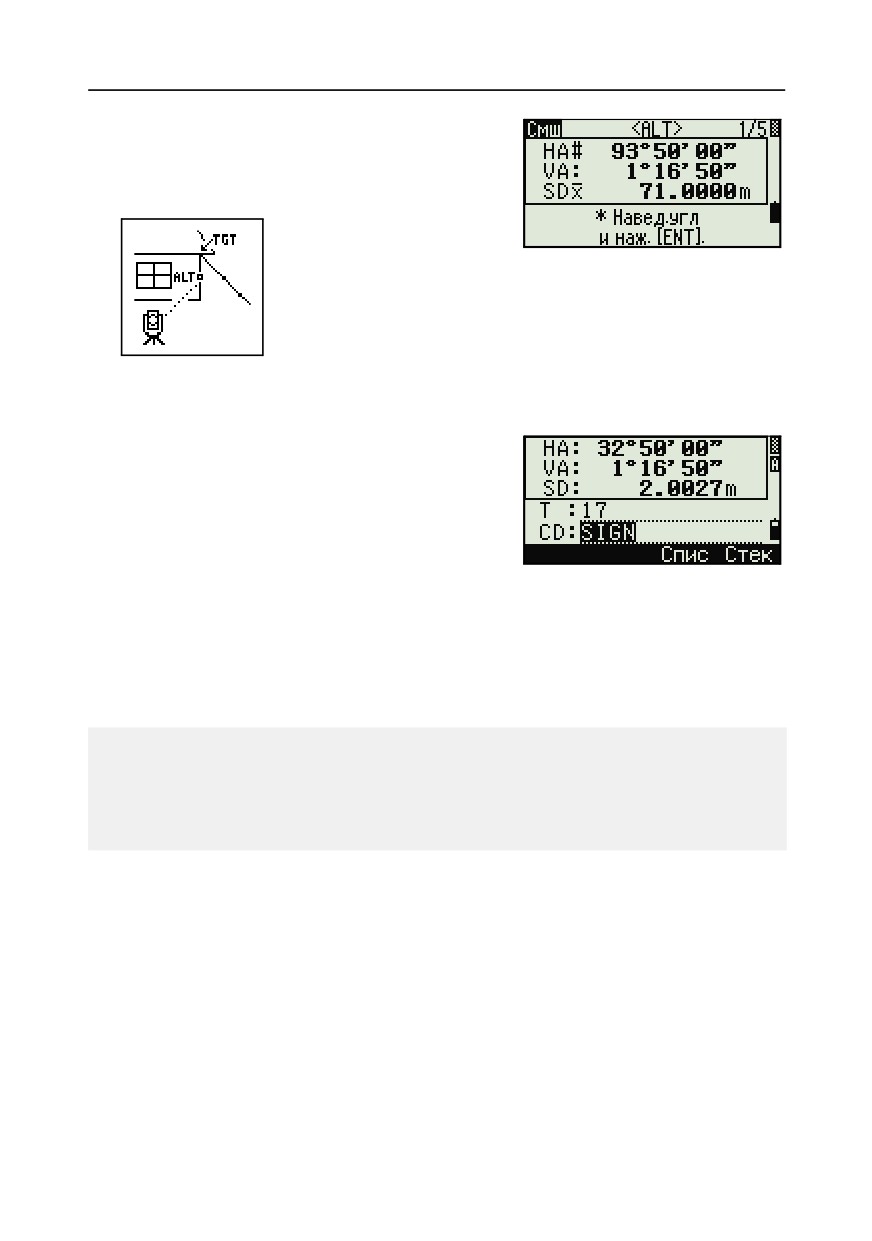

102

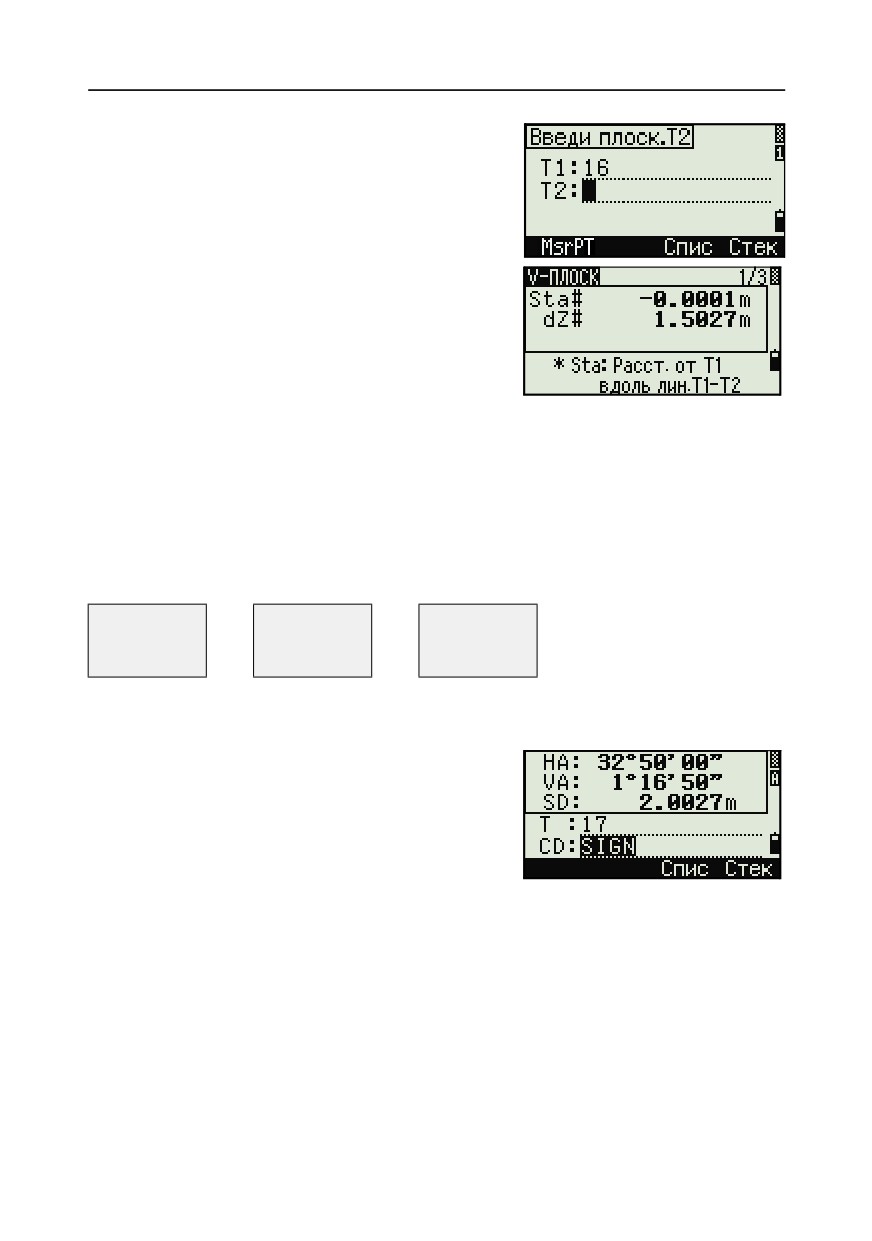

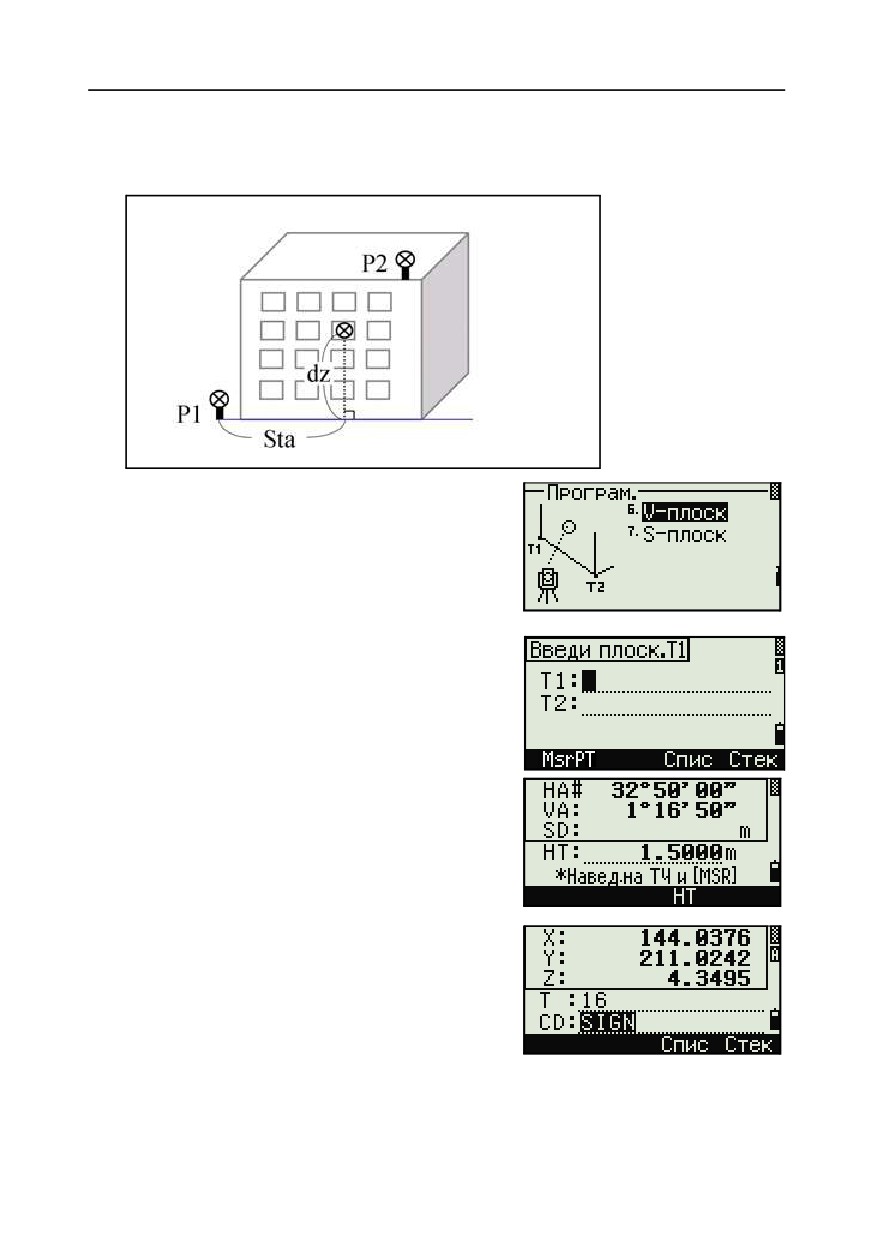

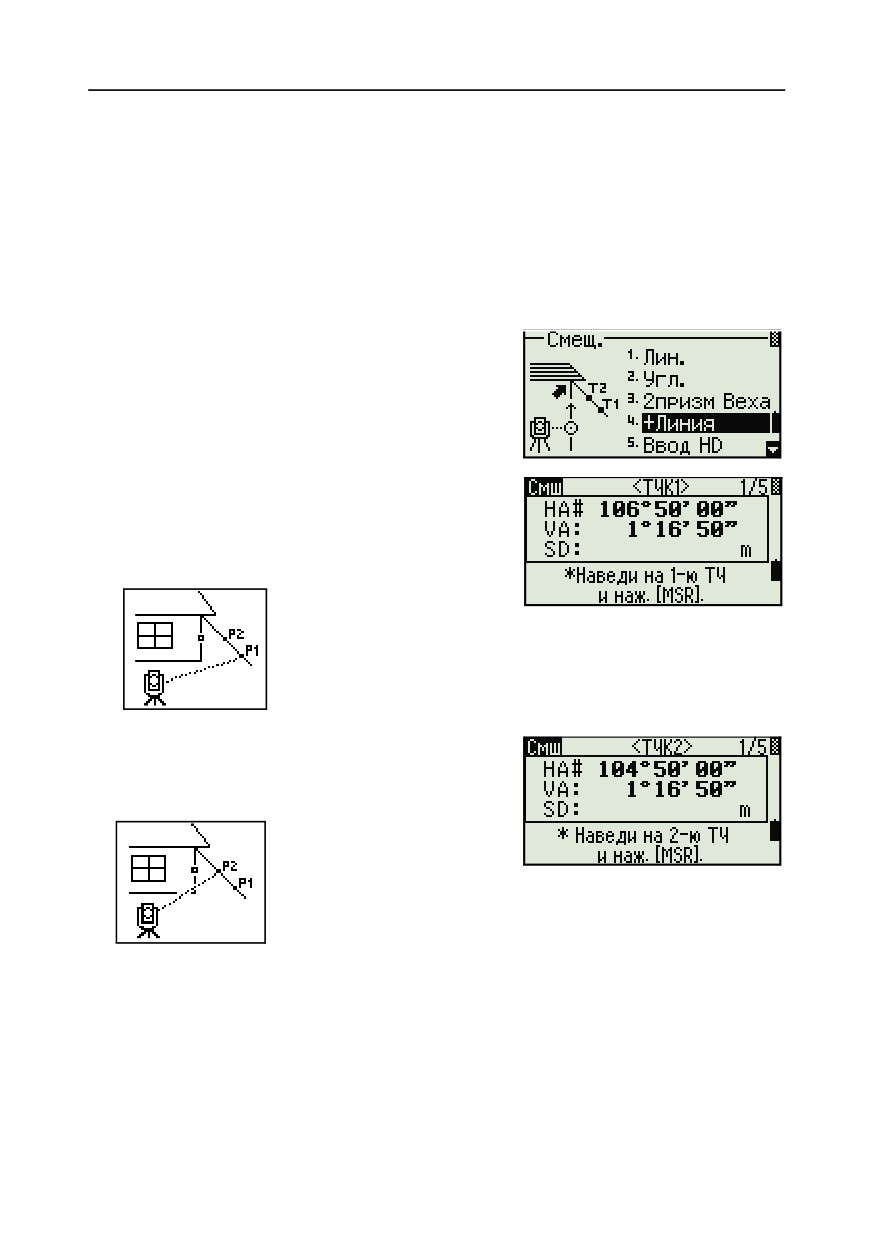

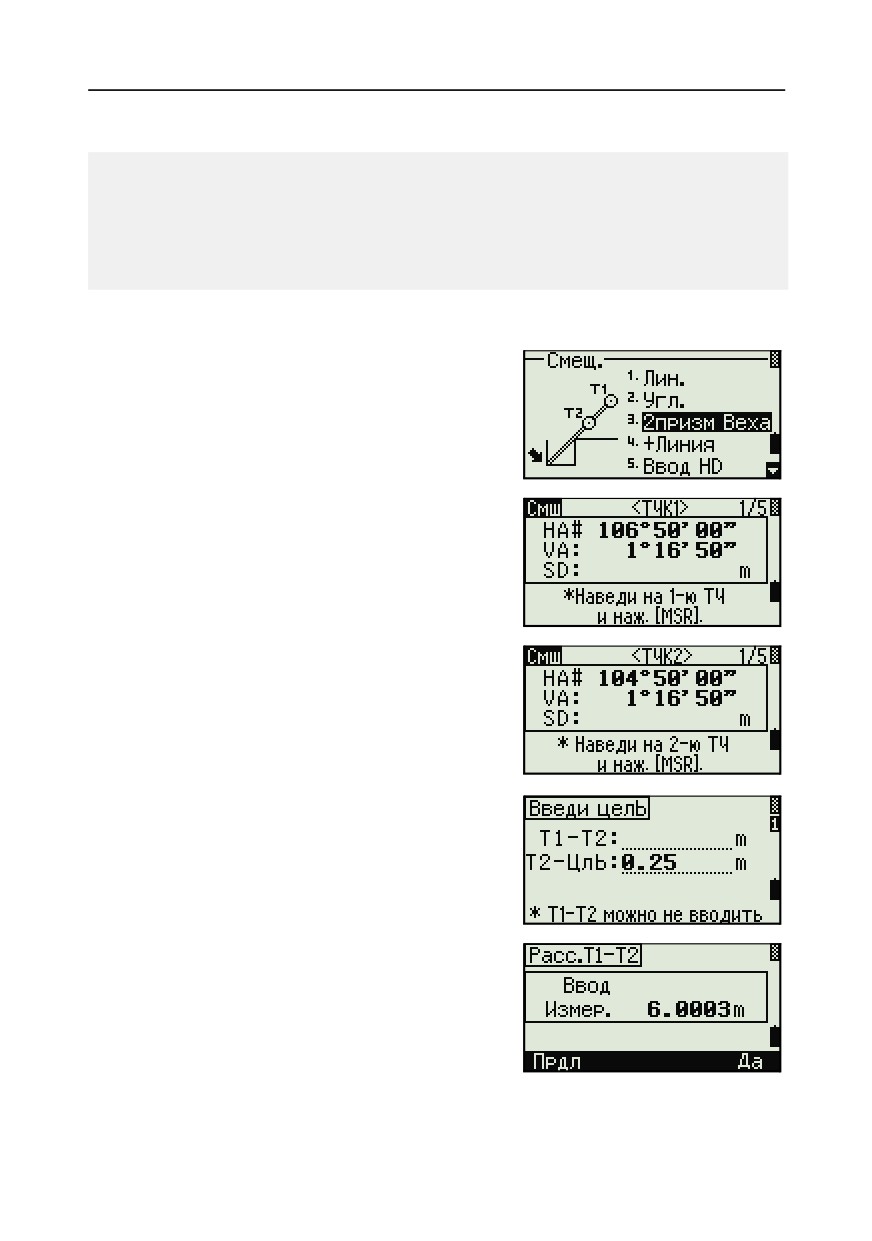

Измерение расстояния и смещения в вертикальной
плоскости
103

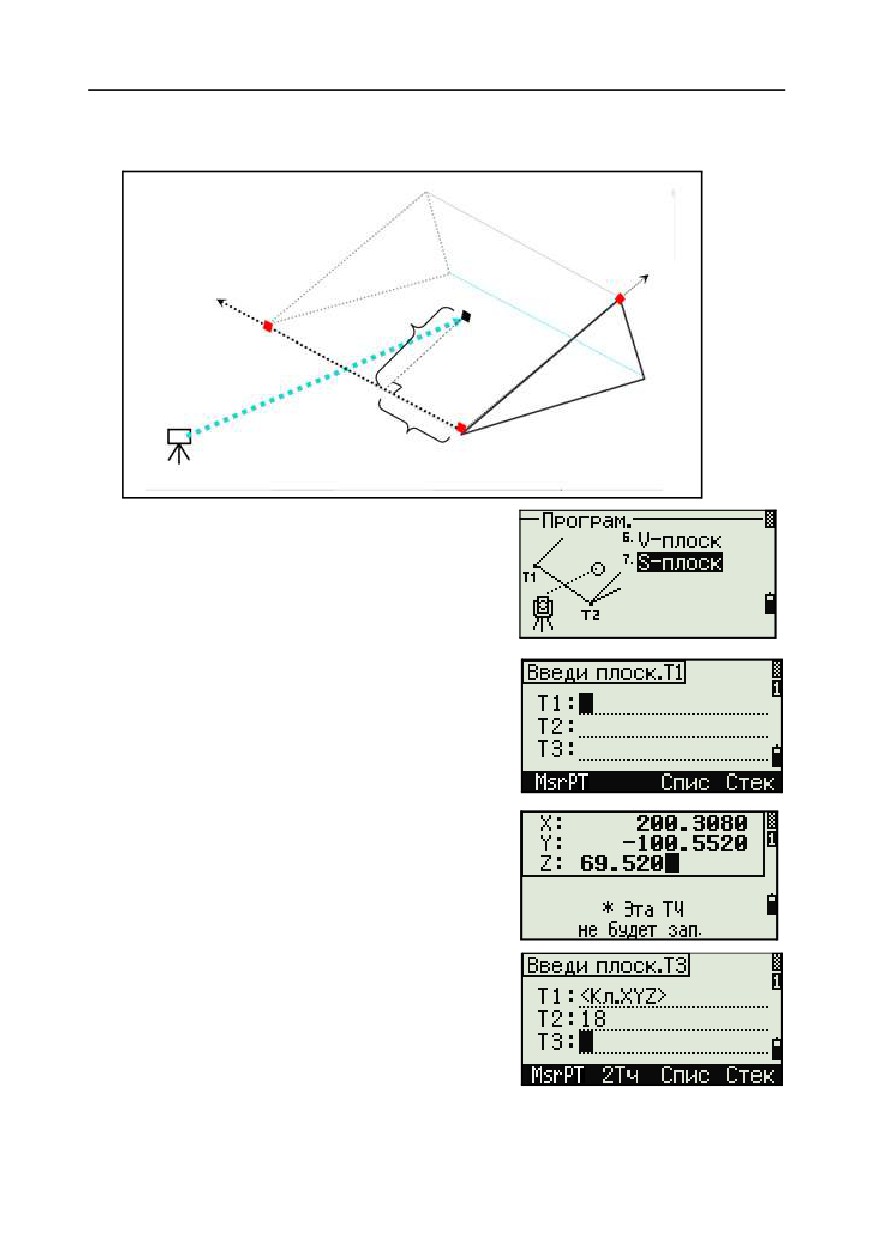

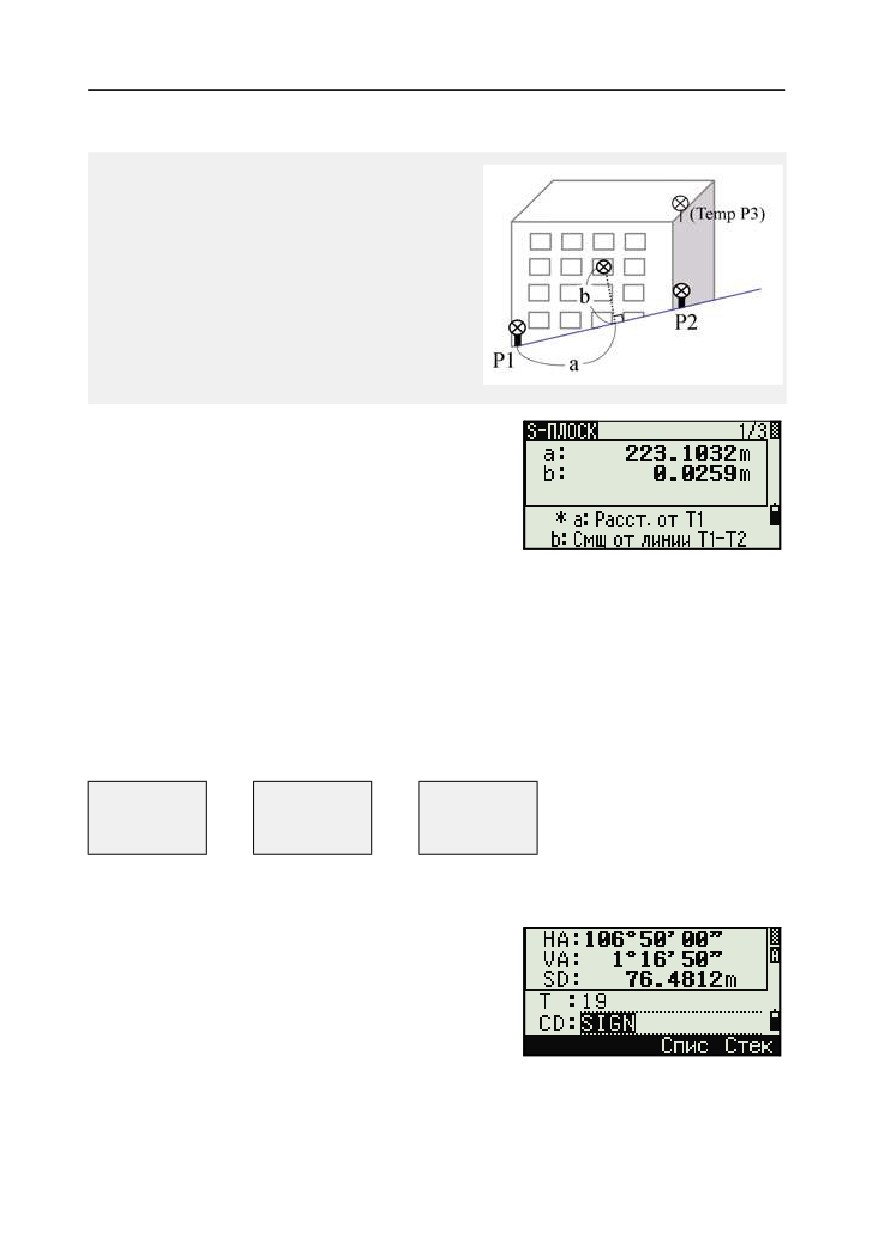

Измерение расстояния и смещения в наклонной плоскости . . 105

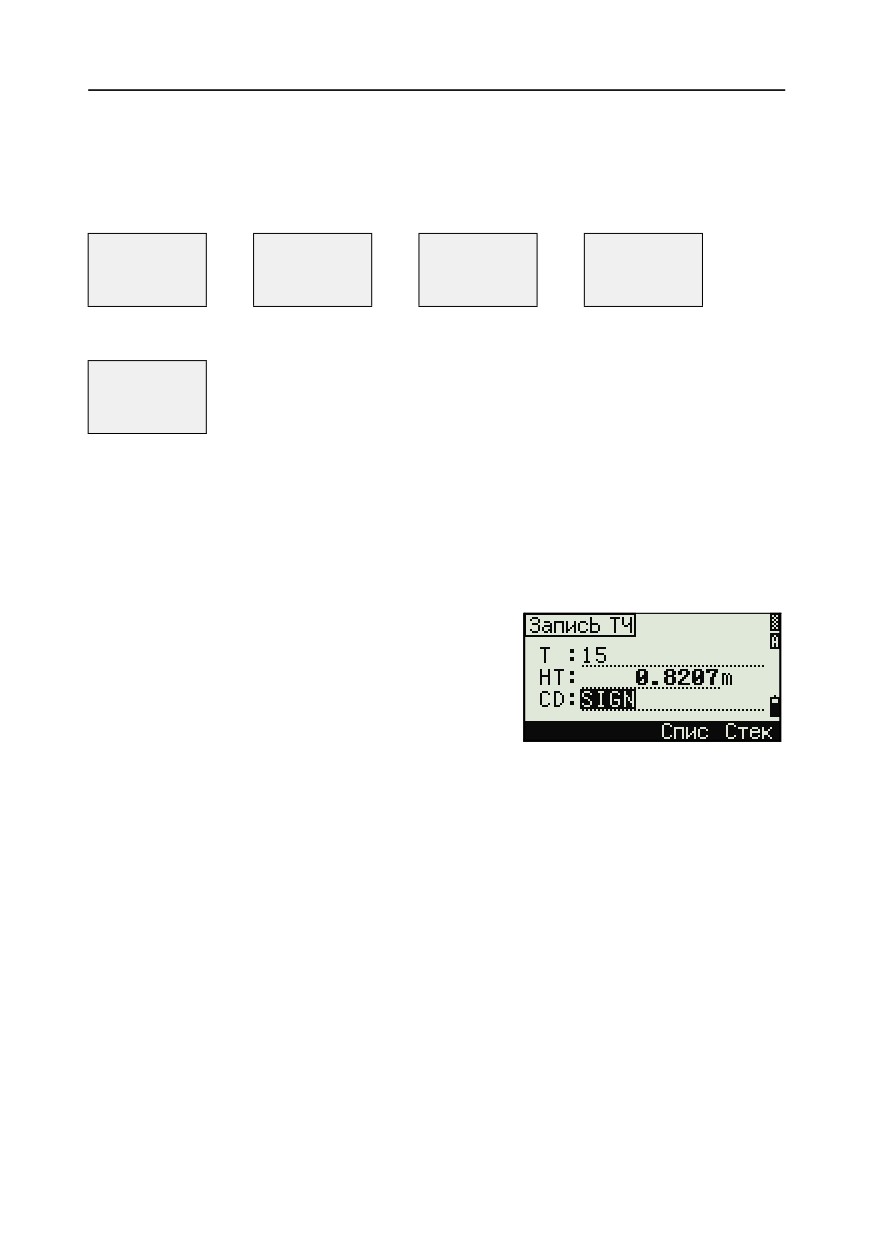

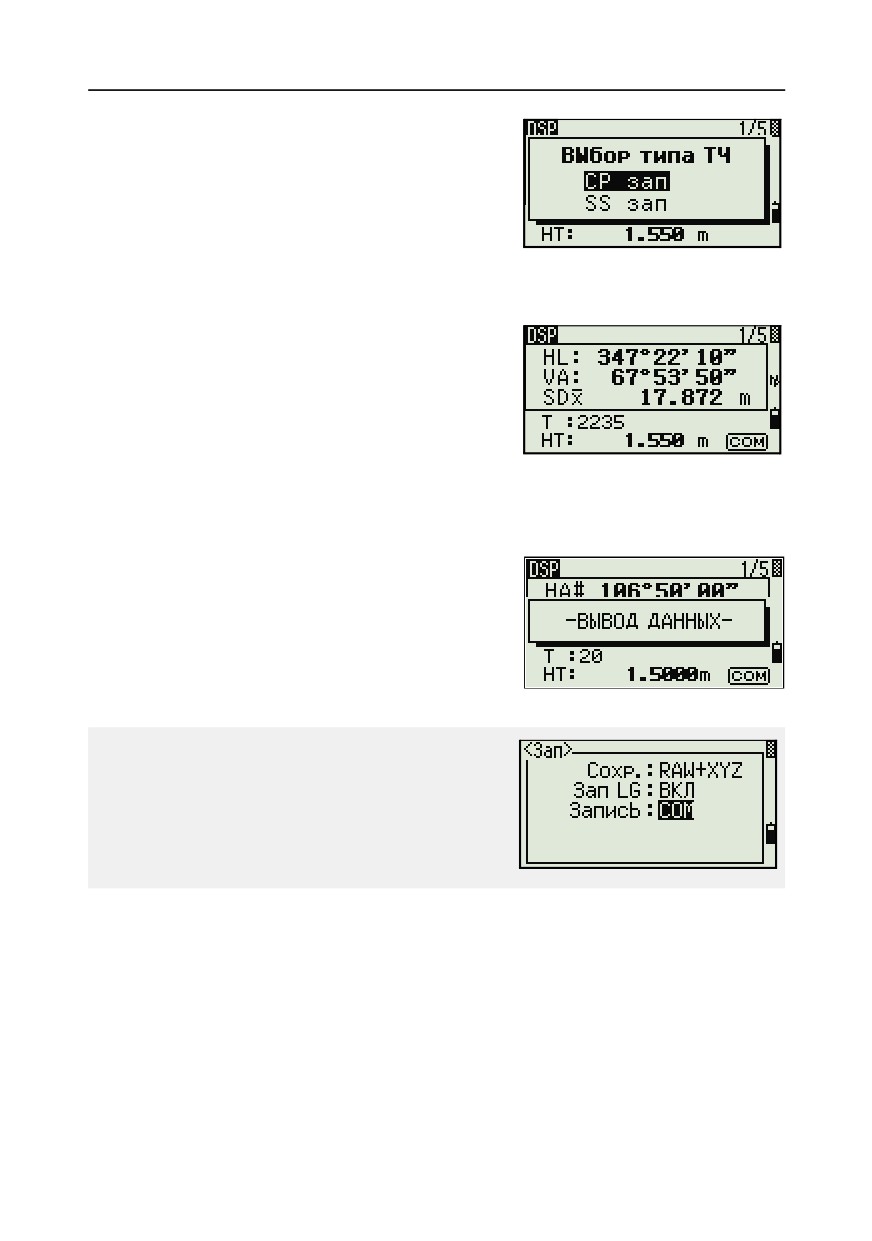

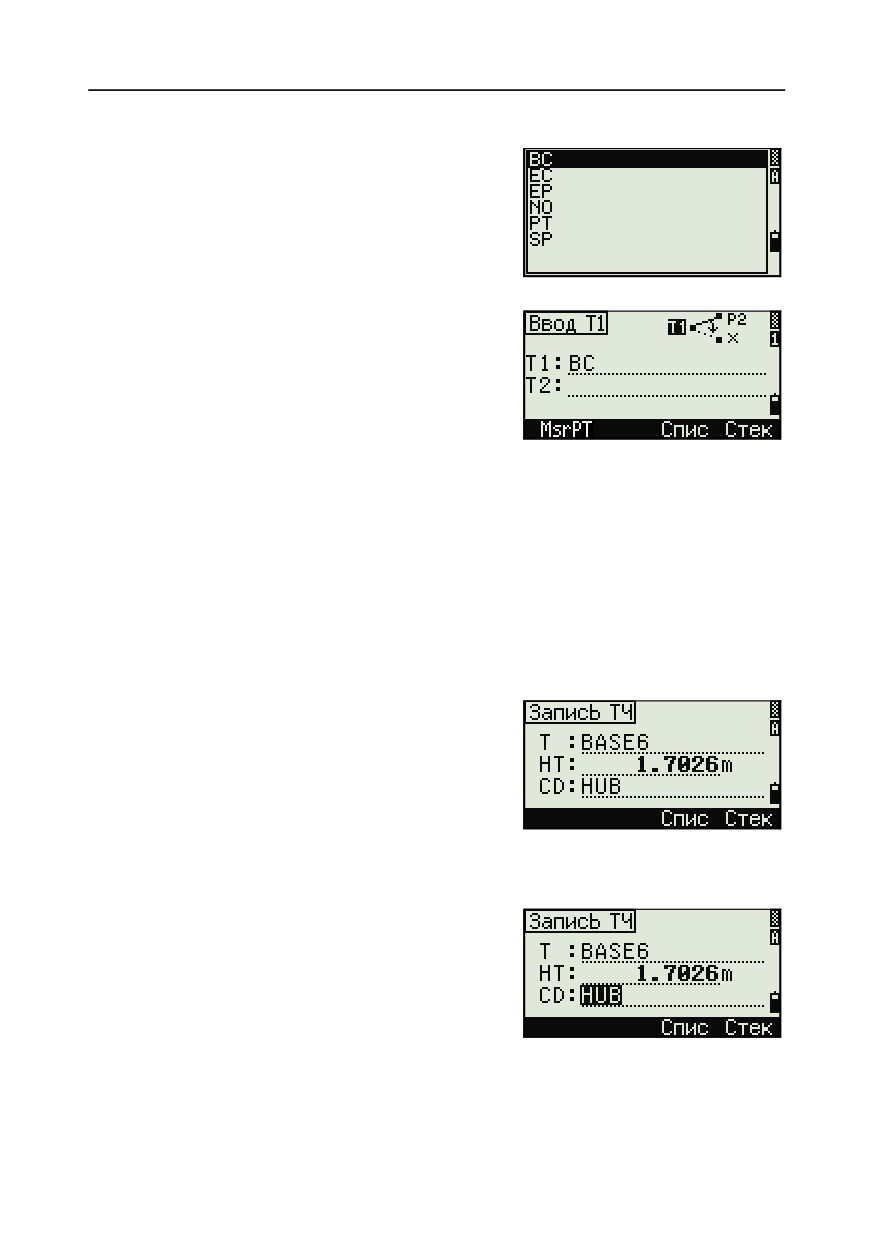

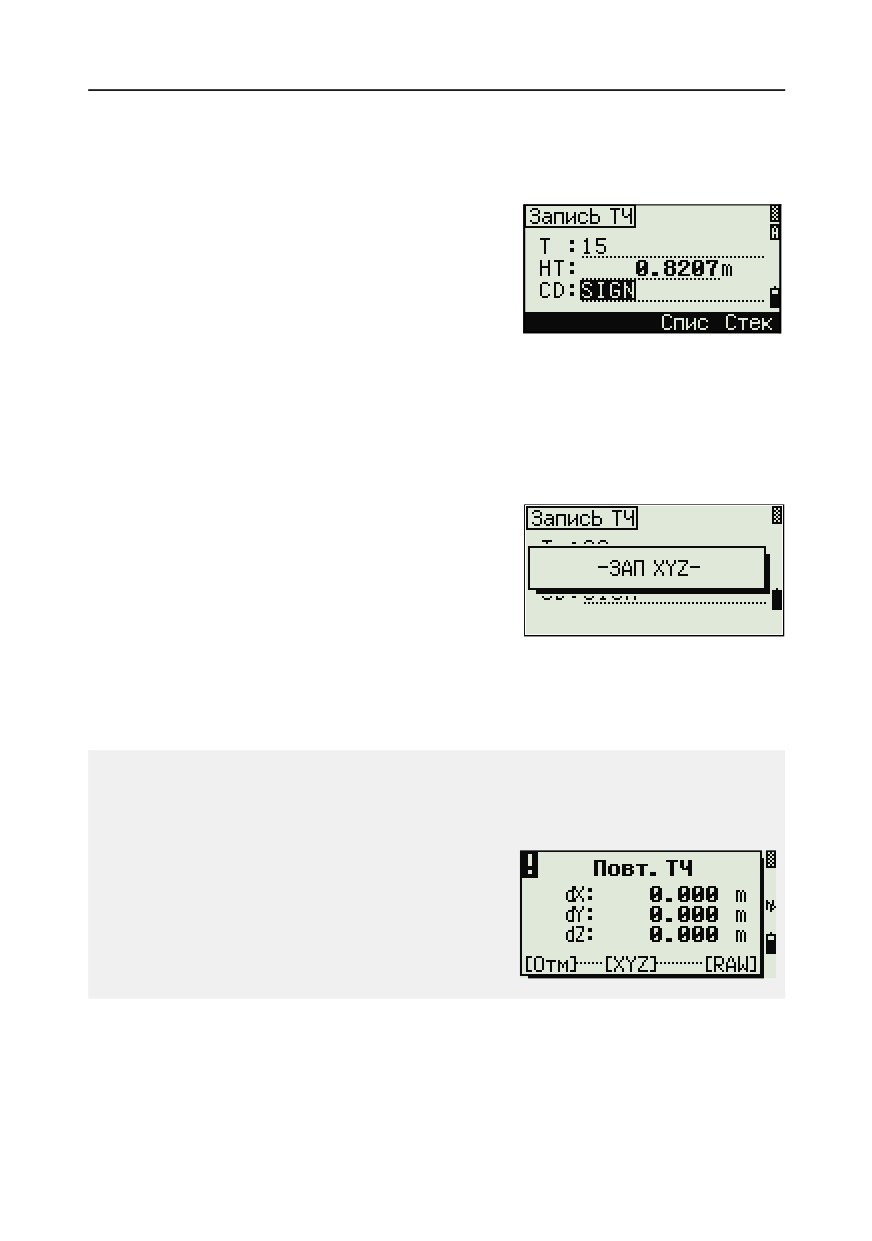

Запись измеренных данных
107
Запись данных из любого экрана измерений
107
Вывод данных на COM порт
108
Измерение смещений
109

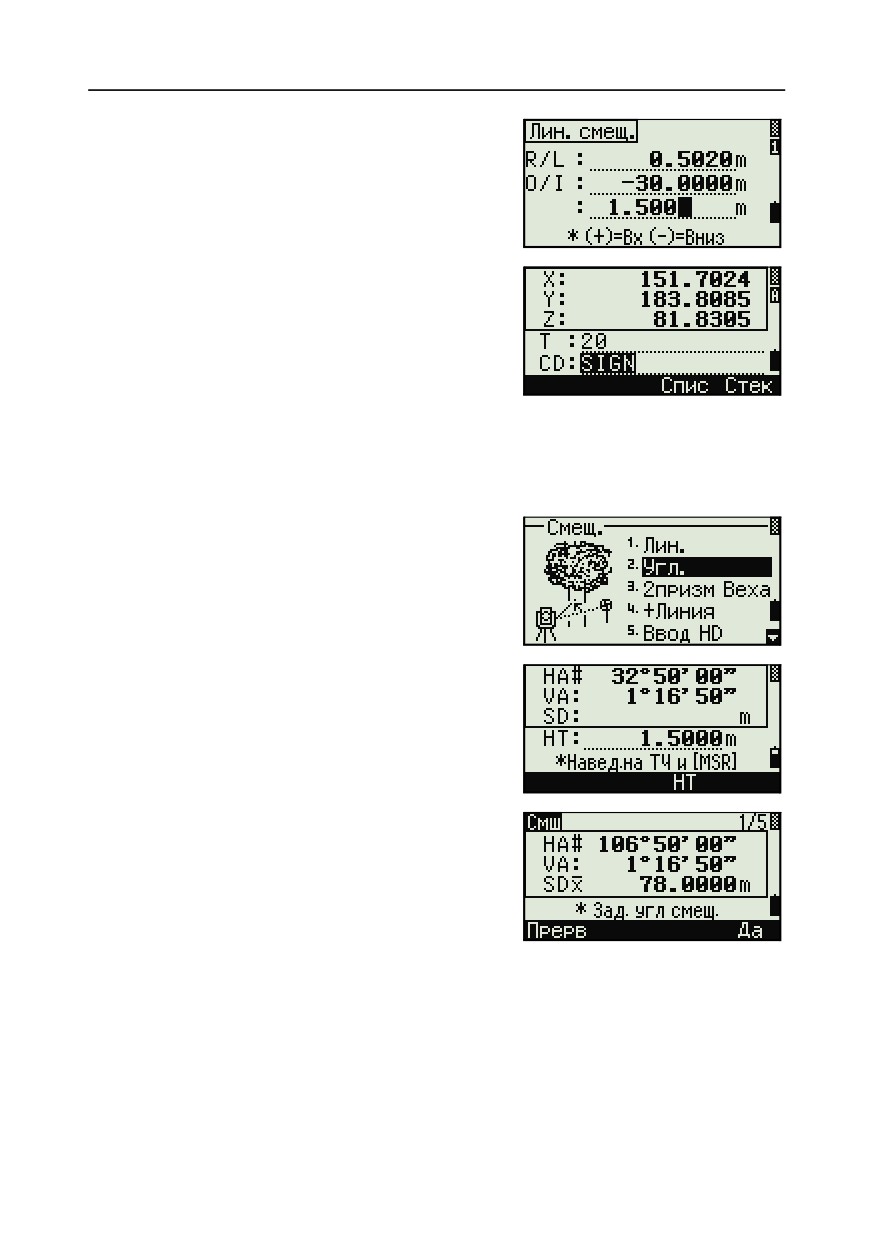

Измерение линейных смещений
109
Измерение с угловым смещением
110
Веха с двумя призмами
111
Продолжение линии по смещению горизонтального угла
(+Линия)
112

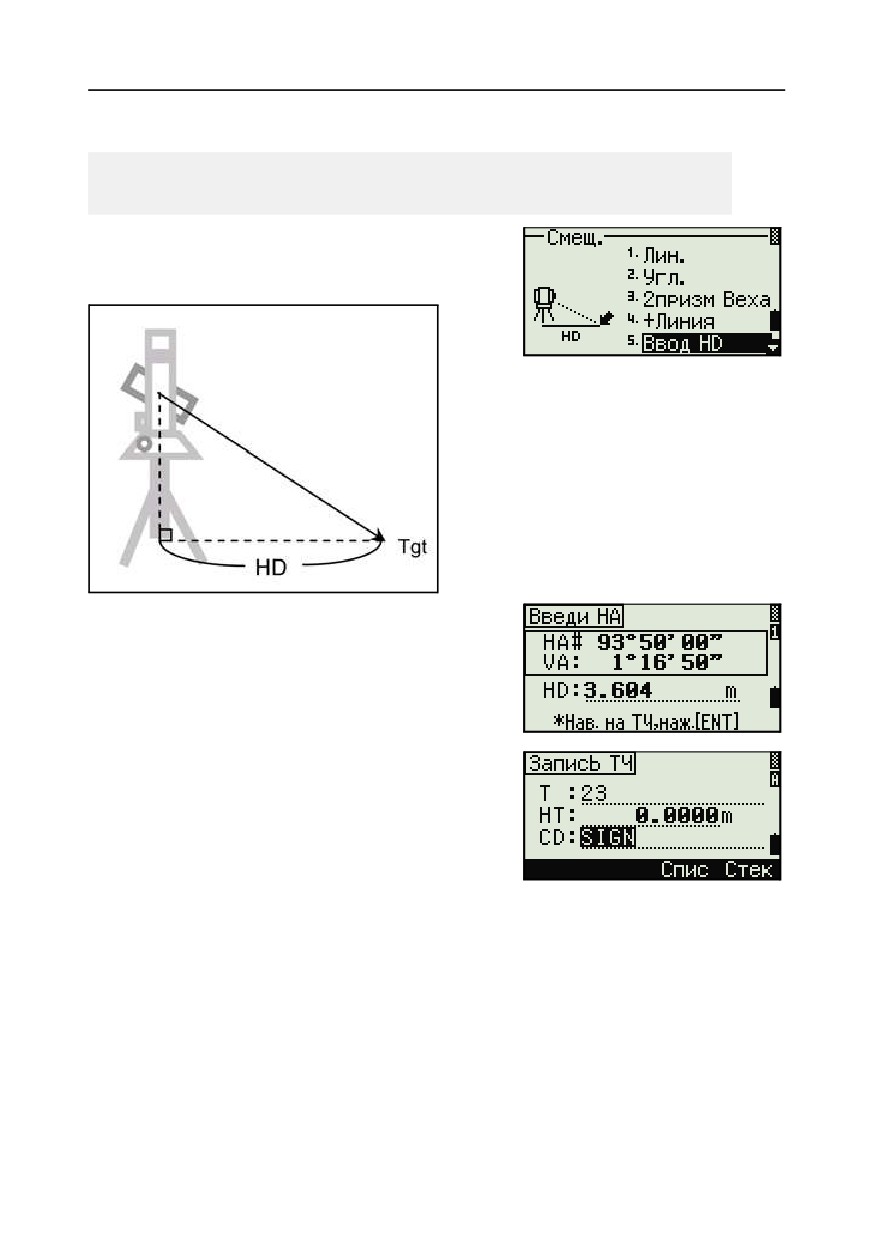

Ввод горизонтального расстояния после измерения угла . . . 114
xv
Содержание
Вычисление угловой точки (Угол)
115
Измерение центра окружности (Окруж)
117
Продление наклонного расстояния
119
5
Описание меню
121
Введение
122
Менеджер проектов
122
Открытие существующего проекта
122
Создание нового проекта
123
Удаление проекта
124
Настройка контрольного проекта
125
Просмотр информации о проекте
126
Задачи (координатная геометрия)
127
Обратная задача: вычисление угла и расстояния по двум
точкам с известными координатами
127
Вычисления и ввод координат вручную
129
Вычисление площади и периметра
132
Расширенные возможности: ввод диапазона
точек
133
Вычисление координат точки по линии и смещению
134
Расчет координат с использованием функций пересечения . .136
Расширенные возможности: Ввод смещения угла и
расстояния
141
Настройки
142
Угол
142
Расстояние
143
Координаты
145
Энергосбережение
145
Связь
145
Разбивка
146
Единицы
146
Запись
147
Прочие параметры
148
Данные
149
Просмотр записей
149
Удаление записей
154
Редактирование записей
156
Поиск записей
159
Ввод координат
162
xvi
Содержание
Список имен точек и список кодов
163
Связь
167
Разгрузка данных
167
Загрузка координат
168
Дополнительные возможности: Редактирование формата
данных для загрузки
170
Загрузка списка имен точек или кодов
171
Кнопки быстрого доступа
172
Настройки клавиши [MSR]
172
Настройки клавиши [DSP]
172
Настройки клавиши [USR]
173
Настройки клавиши [S-O]
174
Настройки клавиши [DAT]
174
Калибровка
174
Время
175
6
Поверки и юстировка
177
Поверка и юстировка цилиндрического уровня
178
Поверка и юстировка круглого уровня
179
Проверка и юстировка оптического центрира
179
Ошибка места нуля вертикального круга и коллимационная
ошибка
180
Поверка
180
Юстировка
181
Поверка постоянной инструмента
186
7
Технические характеристики
189
Инструмент
190
Зрительная труба
190
EDM
190
Двух-осевой компенсатор
191
Угловые измерения
191
Точность
191
Интервалы измерений
192
Створоуказатель
192
Микрометренные винты
192
Трегер
192
Чувствительность уровней
192
Оптический центрир
193
xvii
Содержание
Экран и клавиатура
193
Соединение инструмента
193
Аккумулятор BC-80
.193
Температурный диапазон
193
Размеры
194
Вес
194
Стандартные компоненты
194
Разъем для внешних устройств
195
8
Системная диаграмма
197
Компоненты системы
198
9
Связь
201
Загрузка данных координат
202
Настройки
202
Формат записи
202
Пример данных
203
Загрузка списка точек и списка кодов
203
Настройки
203
Формат файла
204
Пример данных
205
Разгрузка данных
206
Настройки
206
Формат сырых данных NIKON . .
.206
Форматы записей SDR2x и SDR33
.209
Пример данных
214
10
Сообщения об ошибках
217
Угол
218
Задачи
218
Связь
219
Данные
220
Менеджер проектов
221
Программы
222
Запись данных
223
Поиск
224
Настройки
225
Разбивка
226
Установка станции
227
System Error
278
xviii
ГЛАВА
1
Введение
1
В этой главе:
Q Приветствие
Q Внешний вид инструмента
Q Хранение
1
1 Введение
Приветствие
1.1
Благодарим вас за приобретение этого оборудования Nikon.
Эта инструкция написана для пользователей, использующих Электронный
безотражательный тахеометр NPL-522. Внимательно прочтите эту
инструкцию перед работой с NPL-522. Обратите особое внимание на
предупреждения и предостережения, приведенные в разделе Техника
безопасности в начале руководства. Также прочитайте инструкции по
хранению инструмента. Дополнительную информацию смотрите в разделе
Хранение, страница 5.
2
Введение
1
Внешний вид инструмента
1.2
Рисунок 1.1 и Рисунок 1.2 показывают основные части NPL-522.
Кнопка фиксатора
батареи
Визир
предварительной
наводки
Main body/battery
Фокусировка
aligning mark
трубы
Винт точной
наводки по
Окуляр
вертикали
Фокусировка
Зажимной винт
нитей
Крышка
пластины
визирных
нитей
Цилиндрический
уровень
Зажимной винт
Экран
и клавиатура
Винт точной
наводки по
горизонтали
Марка хранения
Метка безопасности
при работе
с лазером,
прикрепленная под
клавиатурой
Головка зажимного
винта трегера
Рисунок 1.1
Электронный безотражательный тахеометр NPL-522 - Сторона-1
3
1 Введение
Этикетка, содержащая информацию о классе лазера,
прикрепленная в нижней части зрительной трубы.
Батарея и
ручка
Визир
для переноски
Объектив
Марка
(ЛАЗЕРНЫЙ
горизонтальной
ЛУЧ
оси
ИЗЛУЧАЕТСЯ
ОТСЮДА.)
Излучатель
Lumi-guide
Экран
Оптический
и клавиатура
отвес
Разъем данных
Трегер
и подачи
внешнего питания
Круглый
(Входное напряжение
уровень
7.2 - 11 В DC)
Основание
Уровневые винты
Рисунок 1.2
Электронный безотражательный тахеометр NPL-522 - Сторона-2
4
Введение
1
Хранение
1.3
Перед использованием инструмента прочтите инструкции по хранению
прибора и следуйте им в дальнейшем:
Не оставляйте инструмент надолго на солнце или в закрытом нагретом
транспорте. Перегрев неблагоприятно воздействует на его
производительность.
Если NPL-522 был использован при неблагоприятной погоде, немедленно
протрите всю влагу и пыль, высушите его полностью перед укладкой в
транспортировочный ящик. Инструмент содержит много чувствительных
электронных схем, которые необходимо хорошо предохранять от пыли и
влаги. Если пыль и влага попадут в инструмент, то могут произойти
серьезные неполадки.
Внезапное изменение температуры может привести к затемнению линз и
сильно повлиять на уменьшение дальности действия прибора или стать
причиной сбоя в системе электроники. Поступайте следующим образом:
внося инструмент в теплое помещение, оставляйте его в закрытом ящике
до тех пор, пока его температура не сравняется с комнатной.
Избегайте хранения NPL-522 в жарких и влажных местах. Батарея должна
хранится в сухом помещении, при температуре ниже 30 °C (86 °F).
Высокая температура и чрезмерная влажность могут привести к
появлению плесени на линзах и порче электронных микросхем, что ведет к
повреждению инструмента.
Храните батарею разряженной, в специальной коробке.
При хранении инструмента в районах с экстремально низкими
температурами, оставляйте транспортировочный ящик открытым.
Не затягивайте слишком сильно любые закрепительные винты.
При работе вертикальные и горизонтальные винты точной настройки и
уровневые винты по возможности необходимо устанавливать к центру их
хода, как показано линией на ручке. Для завершения наведения вращайте
по часовой стрелке винты точной настройки.
Если трегер не будет использоваться в течение длительного времени,
заблокируйте внизу закрепительный винт трегера и затяните становой
винт трегера.
5
1 Введение
Не используйте органические растворители (такие как эфир или
растворитель краски) для протирания неметаллических частей
инструмента, таких как клавиатура. Это может привести к обесцвечиванию
поверхности или отслаиванию нанесенных надписей. Используйте для
протирания этих частей мягкую ткань, слегка смоченную водой или
моющим средством
Оптические линзы могут быть очищены путем осторожного протирания
мягкой кисточкой или специальной тканью для линз, смоченных спиртом.

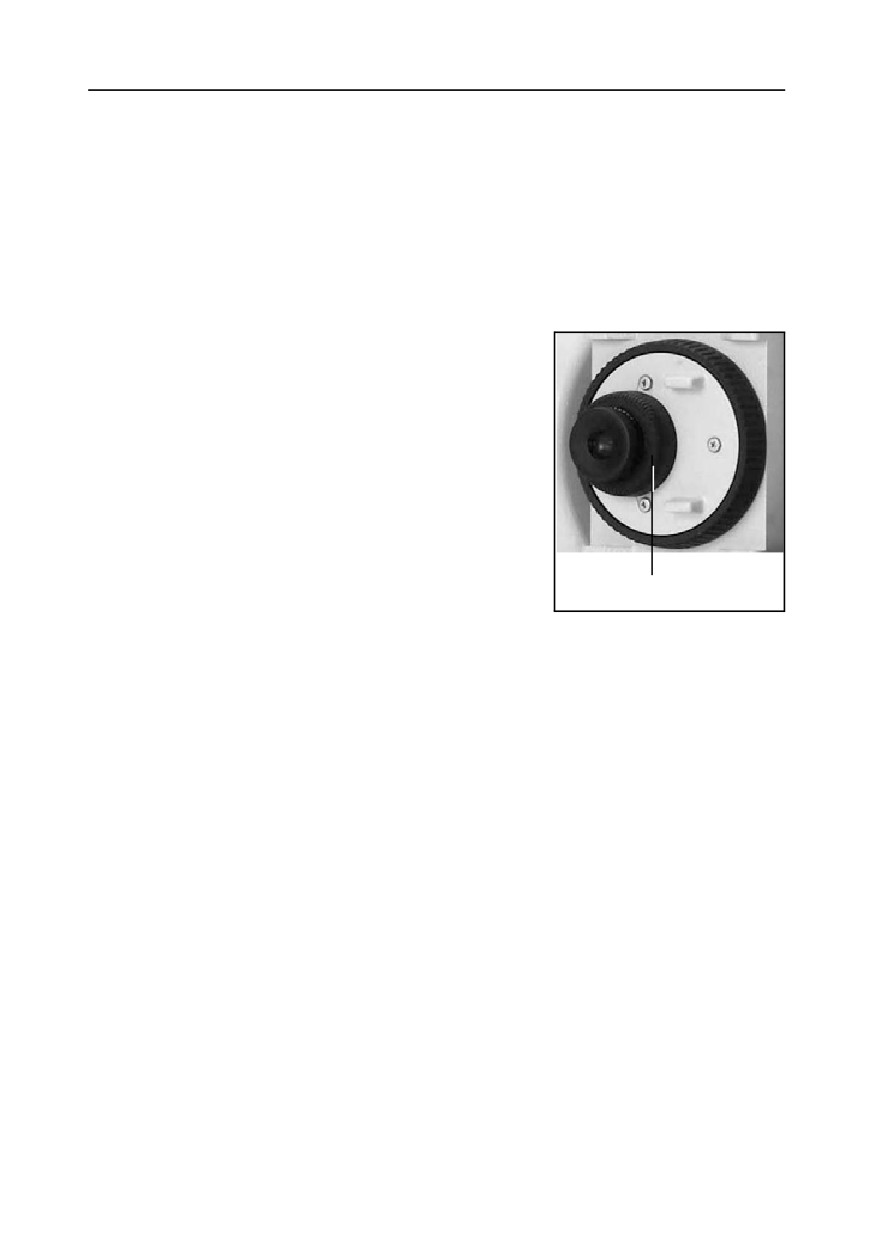

Крышка сетки визирных нитей должна быть
правильно подогнана. Не прилагайте к ней
чрезмерных усилий, чтобы не утратилась ее
водонепроницаемость.
Нажимайте на колпачок, закрывающий разъем
для вывода данных и подачи внешнего
электропитания, до тех пор, пока он не
защелкнется и не станет на место. Инструмент
не будет водонепроницаем, пока этот колпачок
не закрыт или пока используется разъем для
Крышка сетки нитей
вывода данных и подачи внешнего
электропитания.
Транспортировочный ящик разработан водонепроницаемым, но вы не
должны оставлять его под дождем на длительное время. Если нет
возможности укрыть ящик от дождя, сделайте так, чтобы титульная
табличка Nikon на нем была направлена вверх.
Батарея ВС-80 состоит из Ni-MH элементов. Когда вы выбрасываете
батареи, следуйте местным законам об утилизации.
Инструмент может быть поврежден статическим электричеством,
возникшим в теле человека, при разрядке через разъем для вывода данных
и подачи внешнего электропитания. Перед переноской инструмента
прикоснитесь к другому проводящему ток материалу для снятия
статического электричества.
6
ГЛАВА
2
Подготовка к работе
2
В этой главе:
Q Распаковка и упаковка инструмента
Q Зарядка батареи
Q Отсоединение батареи
Q Установка штатива
Q Центрирование с помощью оптического отвеса
Q Нивелировка
Q Наведение
Q Сборка призменного отражателя
Q Измерения при КЛ/КП
7
2 Подготовка к работе
Распаковка и упаковка инструмента
2.1
Примечание - Аккуратно переносите NPL-522, чтобы защитить его от
вибраций и ударов.

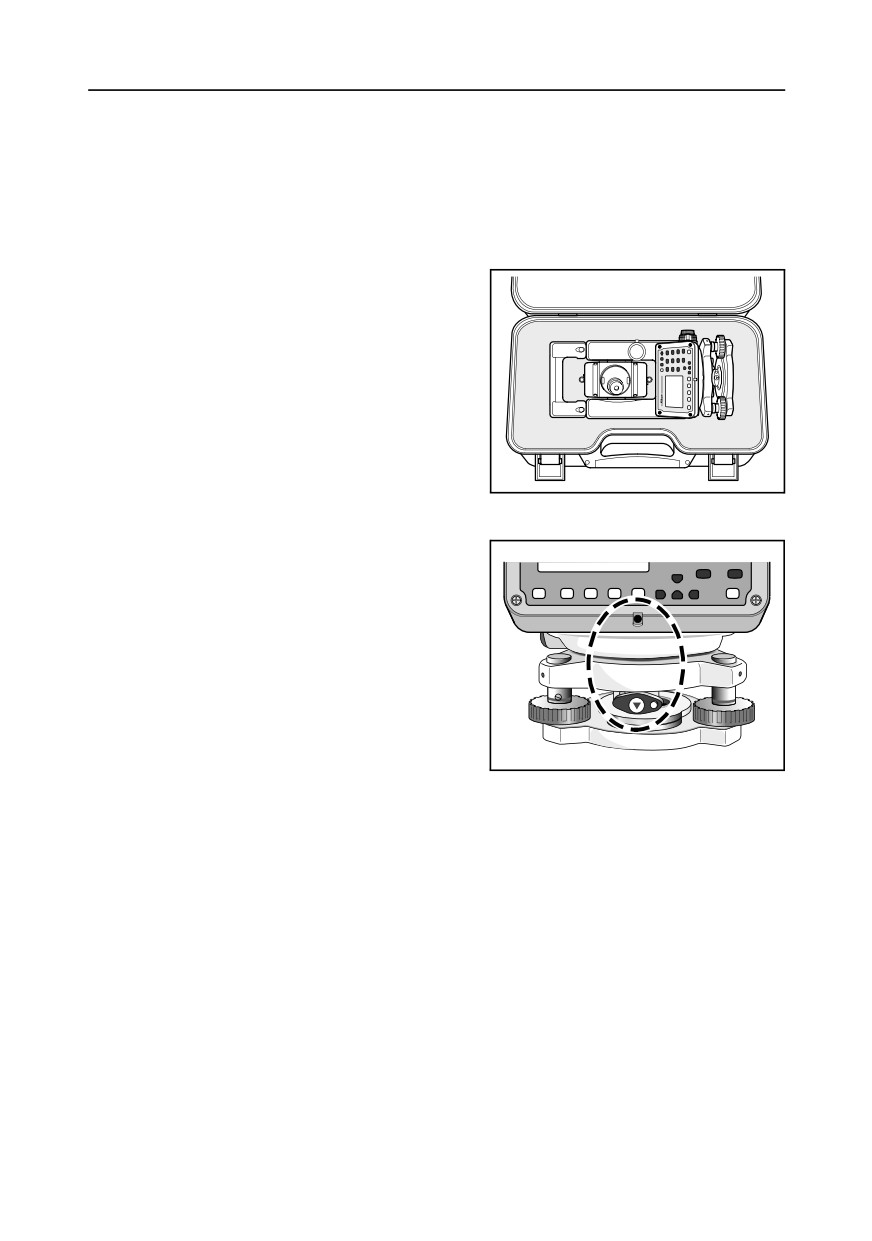

Распаковка
21.1
При распаковке держите прибор за
переносную ручку и аккуратно вынимайте
из ящика.
Упаковка
21.2
Примечание - храните инструмент с
присоединенной батареей.
Для упаковки инструмента обратно в ящик:
1. Установите зрительную трубу в
горизонтальное положение для Стороны 1.
2. Совместите марку положения хранения
O в нижней части клавиатуры на
Стороне 1 с аналогичной маркой W на
зажимном винте трегера.
3. Слегка затяните зажимной винт.
4. Поместите инструмент в ящик для
переноски.
8
Подготовка к работе
2

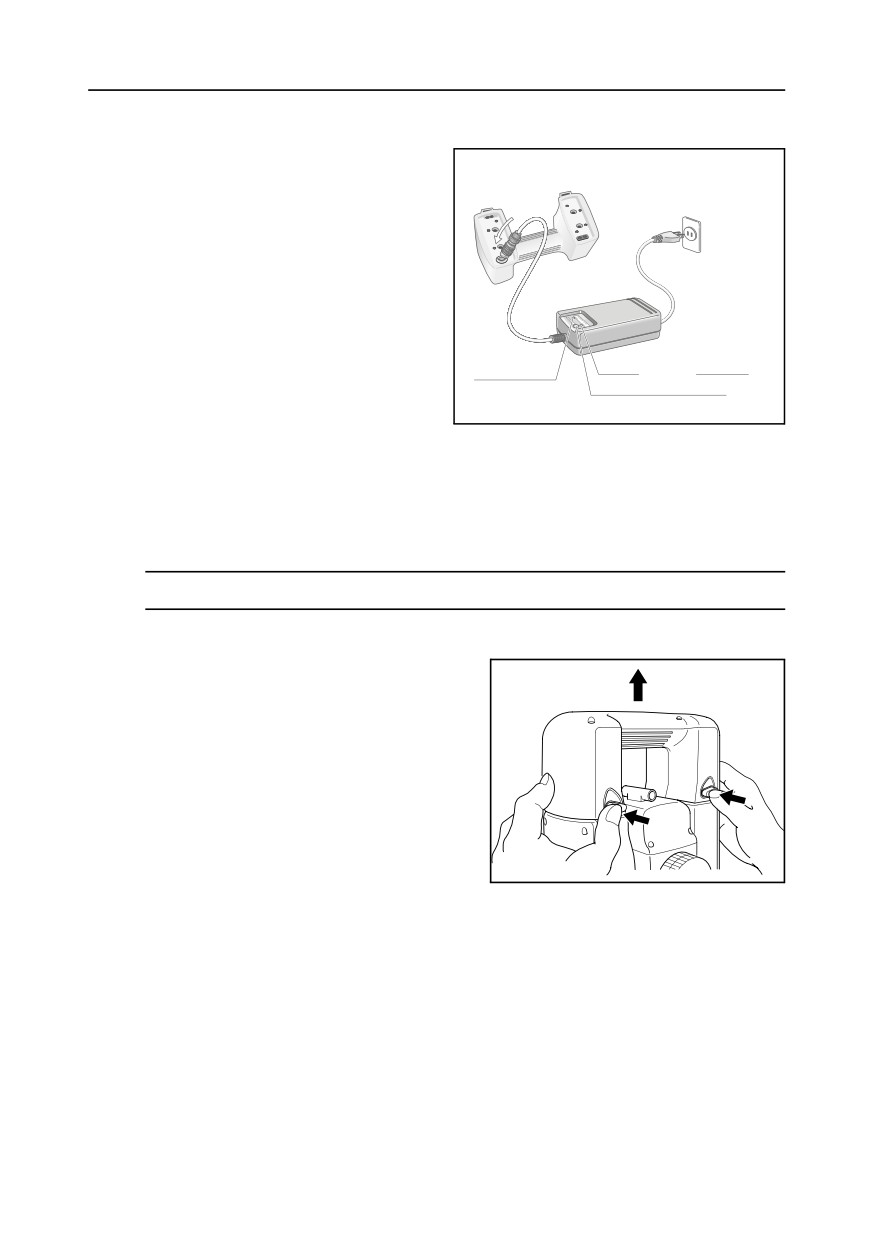

Зарядка батареи
2.1
Перед зарядкой батареи ознакомьтесь с предупреждениями (они также
приведены вначале руководства в главе Техника безопасности) и следующими
замечаниями.
Предупреждение - Используйте ТОЛЬКО оригинальное зарядное
C
устройство, поставляемое с прибором, для зарядки аккумулятора
(Артикул BC-80). НЕ ИСПОЛЬЗУЙТЕ любые другие зарядные
устройства, кроме прилагаемого. Использование других зарядных
устройств может привести к возгоранию, пожару, а также повреждению
батареи. Вы не можете использовать старые зарядные устройства Nikon
моделей Q7U/E или Q-7C, чтобы зарядить BC-80.
Предупреждение - Во время зарядки батареи не накрывайте зарядное
C
устройство материалом или тканью, это может привести к перегреву.
Будьте внимательны, зарядное устройство достаточно сильно излучает
тепло.
Предупреждение - Не заряжайте батарею в сырых или пыльных
C
местах, на прямом солнечном свете и близко от источников тепла. Не
заряжайте батарею, если она сырая. Это может привести к удару током,
перегреву или возгоранию батареи.
Предупреждение - Несмотря на то, что батарея (артикул ВС-80)
C
снабжена автоматом размыкания при коротком замыкании её контактов,
необходимо заботиться о том, чтобы не допускать короткого замыкания
выводов. Короткое замыкание может вызвать возгорание батареи или
привести к ожогу.
Предупреждение - Никогда не нагревайте и не жгите батарею. Это
C
может привести к утечке химического вещества или повреждению
корпуса и стать причиной серьезных повреждений.
9
2 Подготовка к работе
Предупреждение - При хранении батареи или зарядного устройства,
C
чтобы избежать короткого замыкания, изолируйте контакты
предохранительной тесьмой. Отсутствие изоляции может привести к
короткому замыканию и стать причиной возгорания, ожога или привести
к поломке инструмента.
Важные замечания
Заряжайте батарею в помещении при температуре от 10 °C до 40 °C
(от 50 °F до 104 °F). Нормальная зарядка вне этого диапазона температур
невозможна, так как при этом будет срабатывать устройство защиты.
После зарядки батареи не заряжайте ее снова, пока она не будет полностью
разряжена. Перезарядка полностью заряженной батареи снижает ее
емкость.
Для предотвращения неисправностей, держите разъем зарядного
устройства в чистоте.
Если индикатор LED2 мигает оранжевым и зеленым после начала зарядки,
это означает что возможно возникли проблемы с батареей. Не заряжайте и
не используйте больше эту батарею и свяжитесь с вашим дилером Nikon.
Если при зарядке батареи температура упадет ниже 10 °C (50 °F), зарядка
прекратится. Зарядка возобновится, когда температура снова повысится до
10 °C (50 °F).
Если батарея заряжается при нормальной температуре (от 10 °C до 40 °C
или от 50 °F до 104 °F) и индикаторы LED1 и LED2 остаются оранжевыми
более чем три часа, возможно что-то не в порядке с батареей. Не заряжайте
и не используйте больше эту батарею. Свяжитесь с вашим дилером.
Во время зарядки батареи зарядное устройство и сама батарея будут
нагреваться. Это нормальное явление.
Если батарея эксплуатируется при температуре меньше чем -20 °C (-4 °F),
уменьшается ее емкость и соответственно время работы будет ниже, чем
при нормальной (комнатной) температуре.
Батарея оставленная на длительный период времени без эксплуатации не
может быть снова заряжена до ее полной емкости.
10
Подготовка к работе
2
Зарядка батареи
1. Вставьте вилку питания в розетку.
2. Соедините кабель от зарядного
устройства с батареей.
Оба индикатора LED1 и LED2 на
зарядном устройстве загорятся
оранжевым и зарядка начнется
автоматически.
Когда зарядка будет завершена,
LED2
индикатор LED2 станет зеленым.
LED1
Отсоединение и присоединение батареи
2.1
Отсоединение батареи ВС-80
Предостережение - Избегайте прикосновения к контактам батареи.
C
1. Если инструмент включен, нажмите кнопку [PWR] для его выключения.
2. Установите клавиши крепления батареи
в горизонтальное положение
(UNLOCK). Для этого нажмите внутрь
каждую клавишу.
3. Нажав на обе клавиши, поднимите
батарею вверх от основного блока
инструмента.
11
2 Подготовка к работе
Присоединение батареи ВС-80
1. Убедитесь, что клавиши крепления батареи в горизонтальном положении
(UNLOCK).
2.
2.Совместите марку на правой клавише
крепления батареи O с такой же маркой
на основном блоке инструмента.
3. Нажав на обе клавиши, опустите
батарею на соединительные контакты
сверху инструмента.
4. После установки батареи на место,
освободите клавиши крепления батареи.
5. Установите клавиши крепления батареи
положение LOCK
в вертикальное положение (LOCK). Для
этого поверните наружу каждую
клавишу.
После правильной установки и
закрепления батареи, между батареей и
основным блоком прибора будет
небольшой зазор. Так задумано
разработчиками прибора.
Предостережение - Перед тем, как вынуть инструмент из ящика для
C
переноски, убедитесь, что батарея надежно стоит на месте и что
клавиши крепления батареи установлено в вертикальное положение
(LOCK). Если батарея закреплена ненадежно, она может отделиться от
основного блока и прибор может упасть, когда вы будете поднимать
инструмент, это может причинить вред вам и инструменту.
Примечание - Внешняя батарея является дополнительной
принадлежностью прибора NPL-522. Если присоединены внешняя батарея и
BC-80, прибор автоматически использует лучший источник питания.
12
Подготовка к работе
2
Установка штатива
2.1
Предостережение - Ножки штатива достаточно острые и вы можете
C
пораниться об них. Будьте осторожны при переноске и установке
штатива.
1.
Для установки штатива раздвиньте его ножки так, что бы он был
достаточно устойчив.
2.
Разместите штатив непосредственно над точкой станции. Для проверки
положения штатива, посмотрите через центральное отверстие площадки
штатива.
3.
Хорошо вдавите ножки штатива в землю.
4.
Выставьте по уровню верхнюю плоскость площадки штатива.
Примечание - Если при центрировании инструмента использовать отвес
(смотрите Центрирование с помощью оптического отвеса, страница 14),
вы должны точно выставить по уровню головку штатива.
5.
Затяните зажимные винты на ножках штатива.
6.
Установите прибор на площадку штатива.
7.
Вставьте становой винт штатива в центральное отверстие трегера
инструмента.
8.
Затяните становой винт штатива.
Примечание - Не переносите прибор на штативе.
13
2 Подготовка к работе
Центрирование с помощью оптического
отвеса
2.1
Когда вы центрируете инструмент, вы выставляете его центральные оси так,
чтобы они проходили через точку станции.
Примечание - Не забудьте выполнить поверку и юстировку оптического
отвеса, если вы хотите достичь высокой точности измерений. Детальные
инструкции приводятся в разделе Проверка и юстировка оптического
центрира, страница 179.
Для центрирования инструмента с помощью оптического отвеса:
1.
Установите инструмент на штатив. Как это сделать, описано в разделе
Установка штатива, страница 13.
2.

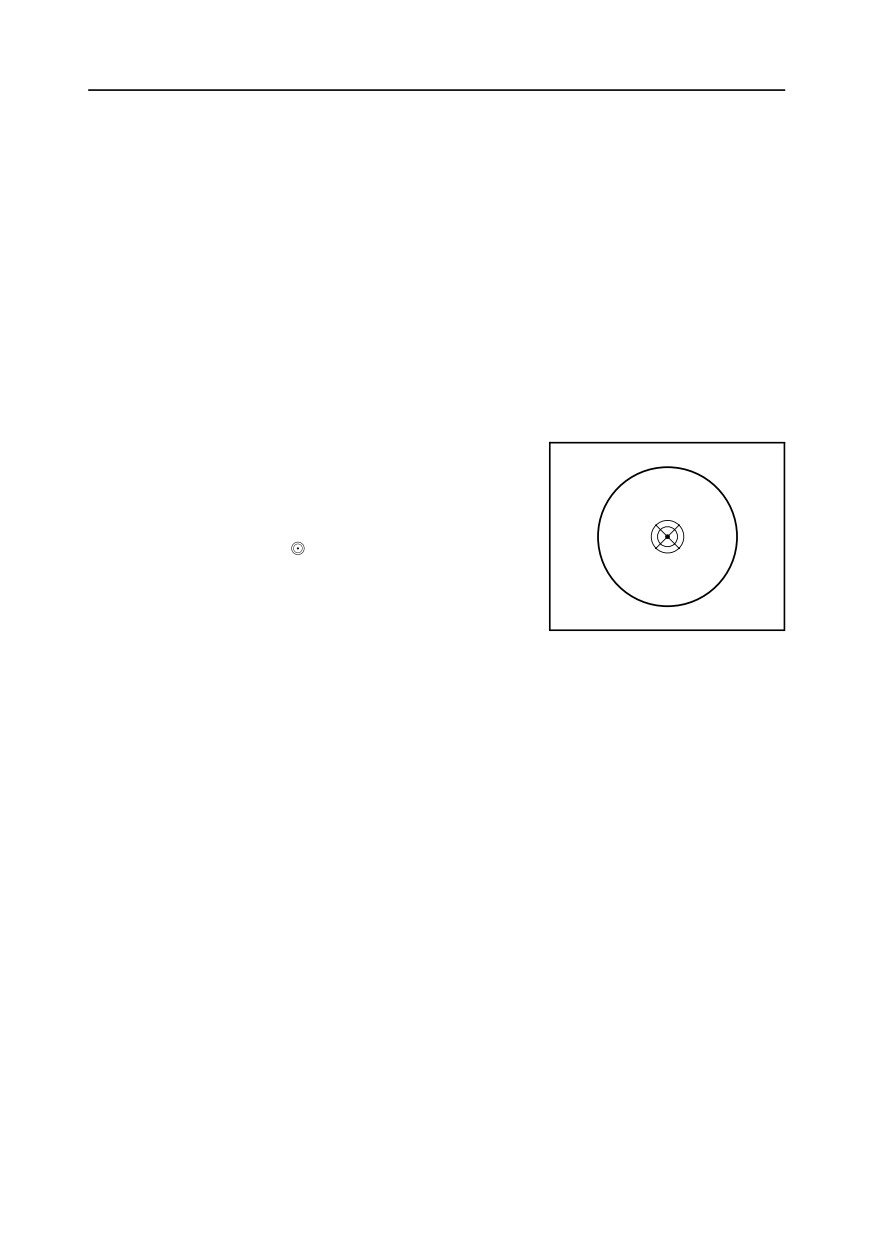

Наблюдая в окуляр оптического отвеса,
совместите изображение точки центра станции
с центром сетки нитей. Для этого, вращайте
подъемные винты до тех пор, пока
центральная марка сетки нитей не окажется
точно над изображением точки станции.
3.
Пока вы поддерживаете платформу штатива
одной рукой, ослабляйте зажимные винты на
ножках штатива и настраивайте длину ножек, пока воздушный пузырек не
окажется в центре круглого уровня.
4.
Затем закрепите винты на ножках штатива.
5.
Используйте цилиндрический уровень для установки инструмента по
уровню. Детальное описание этого процесса приведено в разделе
Нивелировка, страница 15.
6.
Наблюдая в окуляр оптического отвеса, проверьте, что изображение центра
станции все еще находится в центре марки визирных нитей.
7.
Если точка станции ушла из центра, сделайте следующее:
- Если точка станции незначительно ушла из центра, ослабьте становой
винт штатива и затем отцентрируйте инструмент на штативе.
Используйте только прямое перемещение инструмента к центру. Не
вращайте его.
Когда инструмент отценрирован, снова затяните становой винт.
- Если смещение точки станции велико, повторите процедуру с шага 2.
14
Подготовка к работе
2
Нивелировка
2.1
Используйте цилиндрический уровень, чтобы сделать вертикальные оси
инструмента абсолютно вертикальными. Для нивелирования прибора
используется регулируемое по уровню основание.
Для нивелировки инструмента:
1. Ослабьте закрепительный винт горизонтального круга.
2. Поверните инструмент так, чтобы ось
A
цилиндрического уровня стала
параллельна двум подъемным винтам В
и С.
B
C
3. Используйте подъемные винты В и С
для перемещения пузырька в нуль
пункт.
4. Поверните алидаду примерно на 90°.
1
5. Переместите пузырек в нуль пункт,
вращая подъемный винт А.
6. Повторите шаги с 1 по 5, чтобы
A
привести пузырек в центр в обеих
ситуациях.
B
C
7. Поверните алидаду на 180°.
8. Если пузырек цилиндрического уровня
2
остается в нуль - пункте, нивелировка
прибора выполнена. Если пузырек
уходит из нуль пункта сделайте поверки и юстировки цилиндрического
уровня. Детальные инструкции приводятся в разделе Поверка и юстировка
цилиндрического уровня, страница 178.
15
2 Подготовка к работе
Наведение
2.1
Когда вы наводите инструмент, вы
нацеливаете зрительную трубу на цель,
фокусируете изображение цели и
Центр
совмещаете изображение с пересечением
пересечения
нитей
визирных нитей.
Для наведения инструмента:
1. Настройте визир:
a. Наведите зрительную трубу на
светлую поверхность такую, как
небо или лист бумаги.
Предупреждение - Никогда не смотрите на солнце через зрительную
C
трубу. Так вы можете нанести вред своему зрению или потерять его.
b. Наблюдая в окуляр, вращайте
окулярное кольцо до тех пор, пока
сетка нитей не будет отчетливо
видна.
2.
Устраните параллакс:
a. Нацельте зрительную трубу на
изображение цели.
b. Поверните кремальеру до появления
сфокусированного изображения
цели на сетке нитей.
Визир
Кольцо
c. Перемещайте ваш глаз вертикально
фокусировки
и горизонтально. Смотрите,
переместилось ли изображение цели относительно сетки нитей.
Если изображение цели не переместилось, значит параллакс
отсутствует.
d. Если изображение цели сдвинулось, вращайте кольцо фокусировки
зрительной трубы. Затем повторите действия, начиная с Шага c.
3.
Поверните винт точной наводки:
- Последний поворот винта точной наводки должен быть в направлении
по часовой стрелке, чтобы цель находилась точно в перекрестии сетки
нитей.
16
Подготовка к работе
2
Установка режима измерений и подготовка
цели
2.1
Электронный тахеометр NPL-522 имеет два
режима измерений: режим с отражателем
(Призма) и безотражательный режим (DR).
Эти режимы можно поменять в любое время,
для этого надо нажать кнопку [MSR1] или [MSR2]
в течение одной секунды. Подробнее об этом
смотрите в разделе Параметры измерений,
страница 65.
Таблица 2.1 описывает как настроить режим измерения в зависимости от
используемой цели.
Таблица 2.1 Режимы измерений
Цель
Параметры цели
Призма, отражательная марка
Призма (режим призмы)
Другое, отражающие материалы N-Призма (безотражательный режим)
В некоторых случаях вы можете измерять другие цели, не соответствующие
установленному режиму измерений.
Измерения с призменным отражателем
21.1
Поскольку NPL-522 обладает повышенной чувствительностью, многократные
отражения от поверхности призмы в некоторых случаях могут быть
источником значительного ухудшения точности.
Чтобы сохранить точность ваших измерений:
Не используйте призму с трещинами, грязной поверхностью или
надколотым центром. Смотрите Рисунок 2.1.
17
2 Подготовка к работе

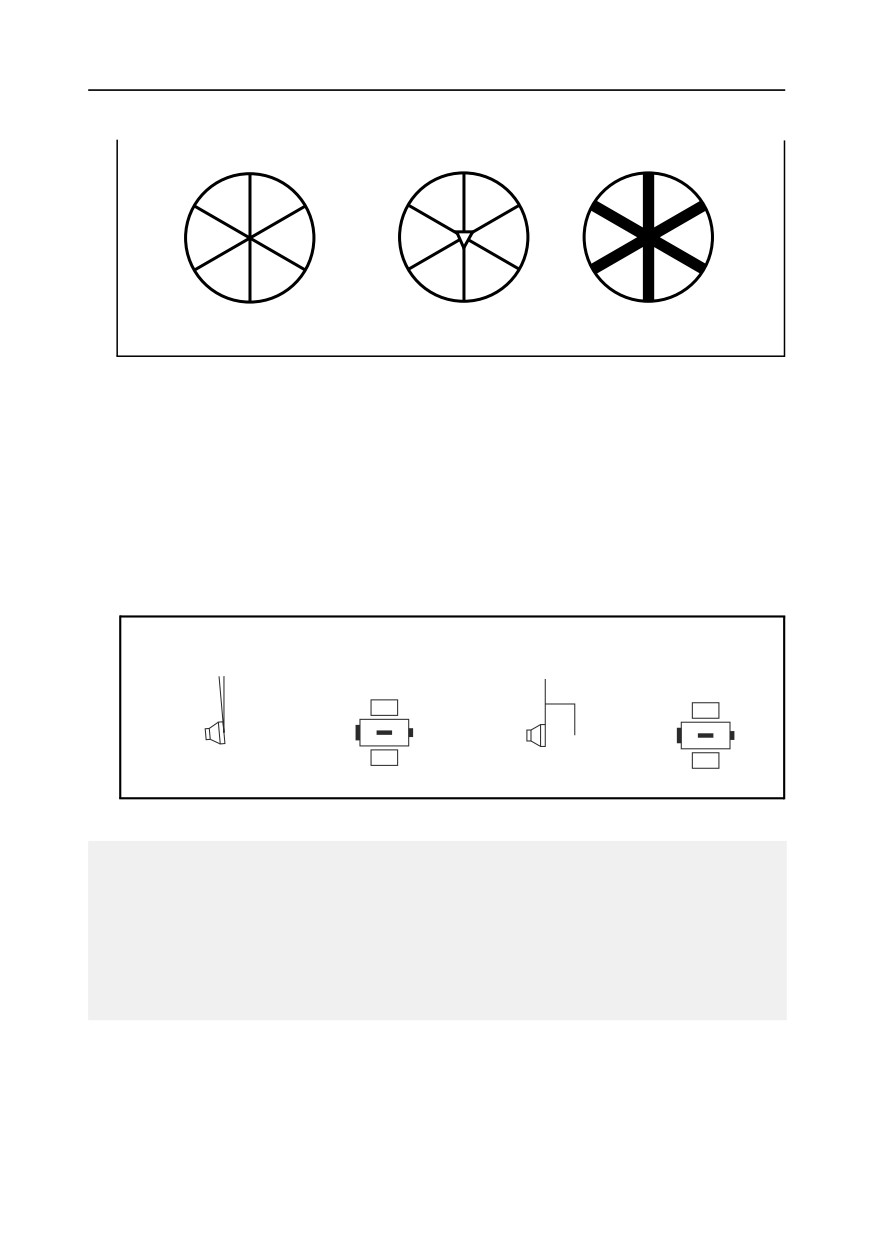

Рекомендуется использовать призму с тонкими гранями. См. Рисунок 2.1.
тонкие грани
надколотый центр
толстые грани
Рисунок 2.1
Призмы
• При использовании отражающей марки, проводите измерения на
расстоянии большем, чем 5 метров.
• При использовании миниатюрной или стандартной призмы, проводите
измерения на расстоянии большем, чем 10 метров.
• При измерениях на коротких расстояниях слегка наклоняйте призму, чтобы
дальномер мог игнорировать ненужные отражения от поверхности
призмы, как показано ниже, см. Рисунок 2.2.
Не прямой угол к
Прямой угол
оси наведения
к оси наведения
Рисунок 2.2
Наклон призмы
Держите призму ровно на одном месте и не двигайте, когда производите
измерения.
В режиме с отражателем, чтобы избежать ложных измерений от других
объектов (а не от призмы или отражательной марки), не измеряются цели
имеющие меньшую отражающую способность чем призма или отражательная
марка. Даже если вы начали измерение, измеренные значения не
отображаются. Для измерения целей с малой отражающей способностью
используйте безотражательный режим.
18
Подготовка к работе
2
Измерения в безотражательном режиме
21.2
Интенсивность отражения от цели определяет расстояние, на котором
NPL-522 может проводить измерения в этом режиме. Цвет и состояние
поверхности цели также влияют на допустимое для измерения расстояние,
даже если измеряются одинаковые объекты. Расстояния до некоторых
слабоотражающих целей не могут быть измерены.
Таблица 2.2 приводит примеры целей и приблизительное доступное для
проведения измерения расстояние.
Таблица 2.2 Цели и измеряемое расстояние
Цель
Вы можете измерять на расстоянии...
Traffic signs, reflectors
500 метров (1640 футов)
Paper (white), veneer (new)
210 метров (700 футов)
Wall (brightly painted), brick
от 50 до 100 метров (от 160 до 330 футов)
В следующих случаях измеряемое расстояние может быть короче или
интервалы измерений могут быть длиннее:
• угол лазера мал по отношению к цели
• поверхность цели влажная
При измерениях на ярком солнечном свете измеряемое расстояние может
сократиться. В этом случае попытайтесь затенить цель.
Цели с полностью плоской поверхностью, такие как зеркало, не могут быть
измерены если луч и цель не перпендикулярны друг другу.
Наведение на призму в безотражательном
режиме может привести к ошибке, вызванной
чрезмерным уровнем сигнала. В этом случае
измените установку режима измерений на
работу с призмой, нажав [MSR1] или [MSR2] и
изменив параметр Цель на Призма.
19
2 Подготовка к работе
В безотражательном режиме зона
Область
прохождения луча показана окружностью на
прохождения луча
пересечении визирных нитей оптической
трубы.
Если цель меньше чем эта окружность и
расположена на фоне высокоотражающей
поверхности, измеренные данные могут быть
искажены этими неблагоприятными
условиями.
Если на пути следования луча к цели на
мгновение возникает преграда (например, машина, проезжающая по дороге),
ложные данные (укороченное расстояние) удаляются автоматически. Однако
если величина отражения почти одинакова и разница в расстояниях между
верными и ложными данными менее двух метров, может возникнуть ошибка в
измерениях.
Убедитесь в отсутствии препятствий между инструментом и целью в момент
производства измерений.
Если вам необходимо делать измерения вдоль дороги или места, где часто
проезжают транспортные средства, сделайте несколько измерений для
получения наилучшего результата.
20
Подготовка к работе
2
Подготовка отражающей марки
2.2
Для измерения в режиме Призмы может быть использована отражающая
марка. Соберите отражающую марку как показано ниже, см. Рисунок 2.3.
Отражающая
марка
Адаптер
мини-призмы
Телескопическая Штатив для
веха
вехи, тип PPS
Рисунок 2.3
Сборка отражающей марки.
21
2 Подготовка к работе
Сборка призменного отражателя
2.3

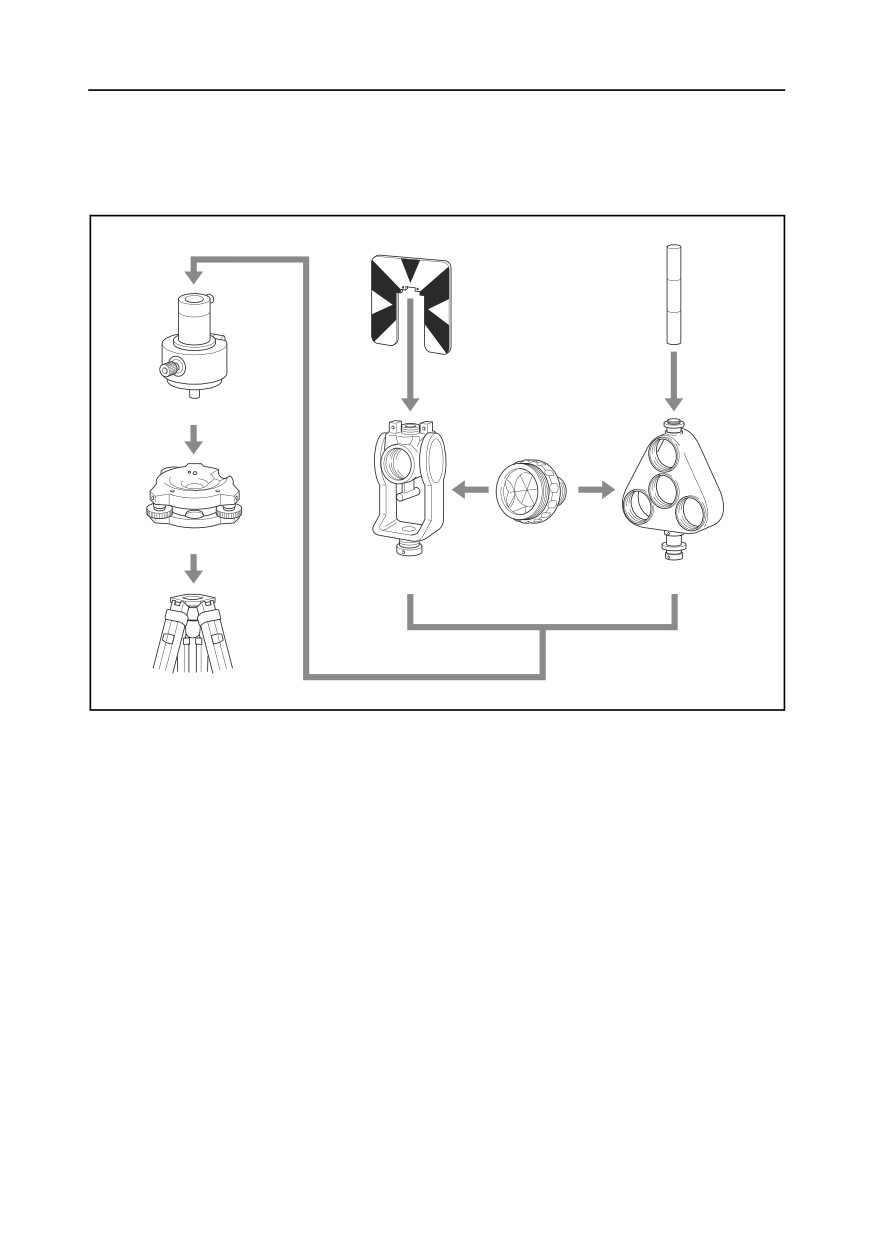

1. Соберите отражающую марку как показано ниже, см. Рисунок 2.4.
Визирный цилиндр
Визирная марка одинарной призмы
Переходник трегера 13/14
Трегер
Призма C
Держатель для
Держатель
одной призмы
для трех призм
Штатив
Рисунок 2.4
Сборка призменного отражателя
2. Настройте высоту переходника трегера (см. страница 23).
3. При необходимости измените направление призмы (см. страница 23).
4. Установите постоянную призменного отражателя (см. страница 24).
5. Если используется держатель одиночной призмы, установите положение
подставки цели (см. страница 24).
Подробные инструкции от Шага 2 до Шага 5 приводятся на соответствующих
страницах.
22
Подготовка к работе
2

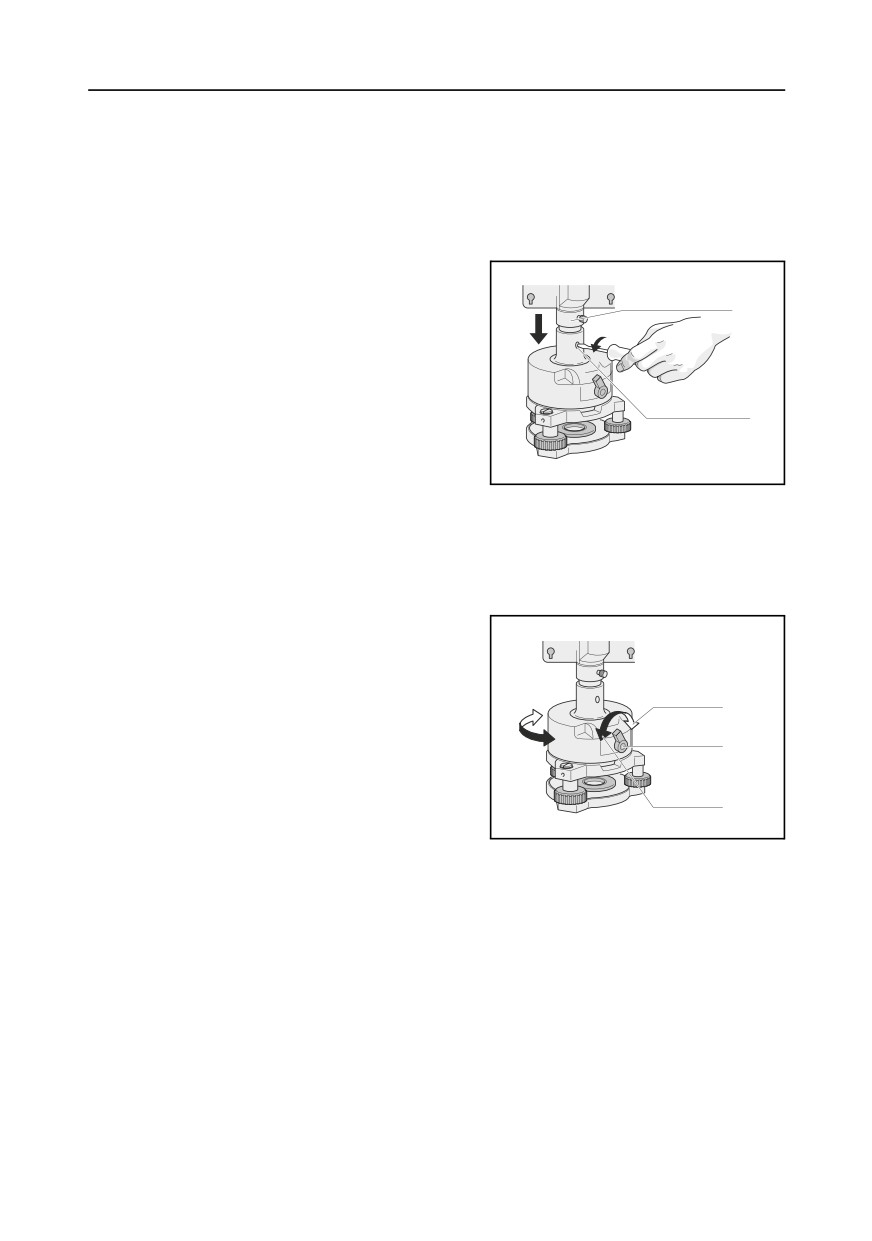

Юстировка переходника трегера по высоте
20.1
Переходник трегера может быть отъюстирован на два положения по высоте.
Для использования призменного отражателя с NPL-552, устанавливайте его в
нижнее положение.
Для изменения высоты переходника трегера:
1. Ослабьте винт юстировки высоты
переходника трегера.
Держатель призмы
2. Переместите крепление держателя
призмы вверх или вниз, пока винт
регулировки по высоте не совпадет с
Винт юстировки
отверстием.
высоты
3. Затяните снова юстировочный винт.
Изменение направления
отражателя
20.1
Призменный отражатель, установленный на переходнике трегера может быть
повернут в любом направлении.
Для изменения направления отражателя:
1. Ослабьте зажимной винт, повернув его
по направлению против часовой
стрелки.
Зажать
2. Поверните верхнюю часть переходника
трегера так, чтобы плоскость призмы
Зажим
находилась в нужном направлении.
3. Поверните зажимной винт по часовой
Отпустить
стрелке.
23
2 Подготовка к работе
Установка постоянной призмы
20.1
1. Установите призму в однопризменный или трехпризменный держатель.
BПодсказка - Чтобы использовать трехпризменный держатель как
однопризменный, вставляйте призму в его центральное отверстие.
2. Установите постоянную призмы. Для этого
удерживайте нажатой в течение одной
секунды кнопку [MSR1] или [MSR2].
Подробнее об этом смотрите в разделе
Параметры измерений, страница 65.
Примечание - постоянная призмы Nikon
всегда равна 0, в случае однопризменного или трехпризменного
держателя.
Если постоянная призмы не равна 0 мм, вы должны ввести значение
постоянной призмы в поле Конст. Например, если постоянная вашей призмы
равна 30 мм, введите 30мм в поле Конст на инструменте.
Установка положения визирной марки отражателя
20.1
BПодсказка - При измерениях на коротких расстояниях слегка
наклоняйте призму на небольшой угол от оси наведения.
Если вы используете одиночную призму, убедитесь что визирная марка
находится в одной плоскости с призмой и переходником трегера.
Для установки положения визирной марки:
1. Используйте два установочных винта
Центр осей
для крепления визирной марки к
держателю одиночной призмы.
2. В пределах диапазона работы
закрепительного винта держателя
установите визирную марку с выемкой
таким образом, чтобы она совместилась
с вертикальной осью призмы и
переходника трегера.
24
Подготовка к работе
2
Измерения при КЛ/КП
2.1
Вы можете производить измерения при двух кругах. Для смены круга,
поверните инструмент на 180° по основанию, а также поверните зрительную
трубу на 180° против ее обычного положения.
При осреднении величин измерений при КП и при КЛ, вы можете свести на
нет большинство постоянных механических ошибок. Некоторые ошибки,
такие как ошибка вертикальной оси, не могут быть устранены
вышеуказанным образом.
Предостережение - при повороте зрительной трубы следите, чтобы
C
ваши пальцы не попали в щель между основанием инструмента и
зрительной трубой.

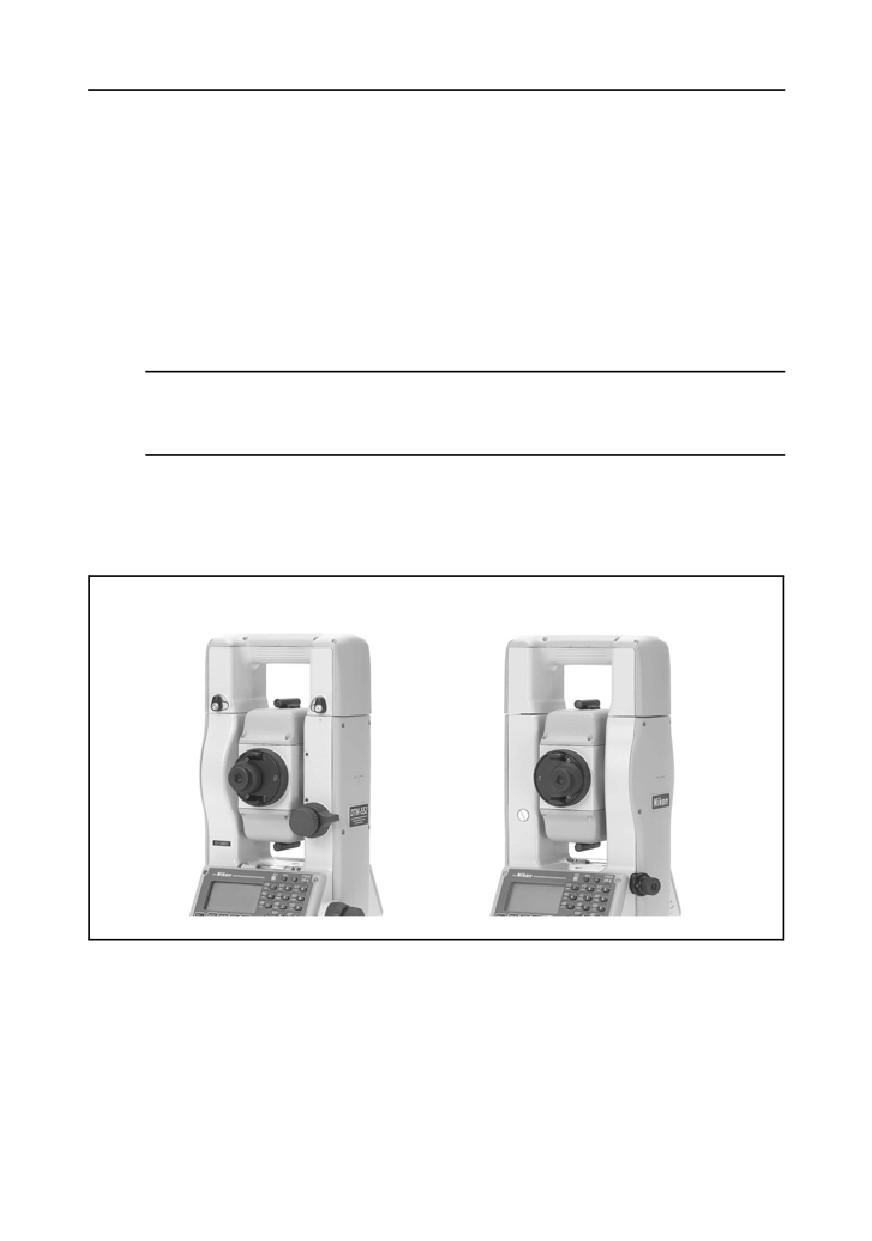

При измерении при КП вертикальный круг расположен слева от окуляра
зрительной трубы. При измерении при КЛ вертикальный круг расположен
справа от окуляра зрительной трубы. Смотрите Рисунок 2.5.
Измерение при КЛ
Измерение при КП
Рисунок 2.5
КЛ и КП
25
2 Подготовка к работе
26
ГЛАВА
3
Работа с прибором
3
В этой главе:
Q Включение и выключение инструмента
Q Выбор языка
Q Изменение региональных настроек
Q Экран и функции клавиш
Q Экран списка
Q Ввод данных
Q Проекты
Q Измерение расстояний
27
3 Работа с прибором
Включение и выключение инструмента
3.1
Включение инструмента
31.1
1. Для включения инструмента нажмите
кнопку [PWR]. Появится стартовый экран.
На нем показаны: текущая температура,
давление, дата и время.
2. Чтобы изменить значения температуры и
давления используйте курсорные клавиши
[^] или [v] для выбора поля, которое вы
хотите изменить, после чего нажмите [ENT].
3. Если вы хотите инициализировать
горизонтальный угол, поверните алидаду.
4. Наклоните зрительную трубу, пока она не
будет в горизонтальном положении КП.
Если вы введете ваше имя или имя вашей
компании поле "Владелец:", то текст из этого
поля будет появляться на стартовой заставке.
Для установки поля "Владелец:" войдите в
Меню > Установки > Другие. Подробнее об
этом смотрите в соответствующем разделе,
страница 148.
Если вы используете инициализацию горизонтального угла, вы должны
повернуть алидаду для инициализации горизонтального угла каждый раз
после включения прибора. Если вы сделали это вы можете спокойно
фиксировать направление горизонтального угла даже если инструмент
перемещался в выключенном состоянии.
Если труба была наклонена до вращения алидады, то горизонтальный угол не
инициализируется заново, вместо этого восстанавливается последний отсчет
по кругу, который был перед выключением прибора.
28
Работа с прибором
3

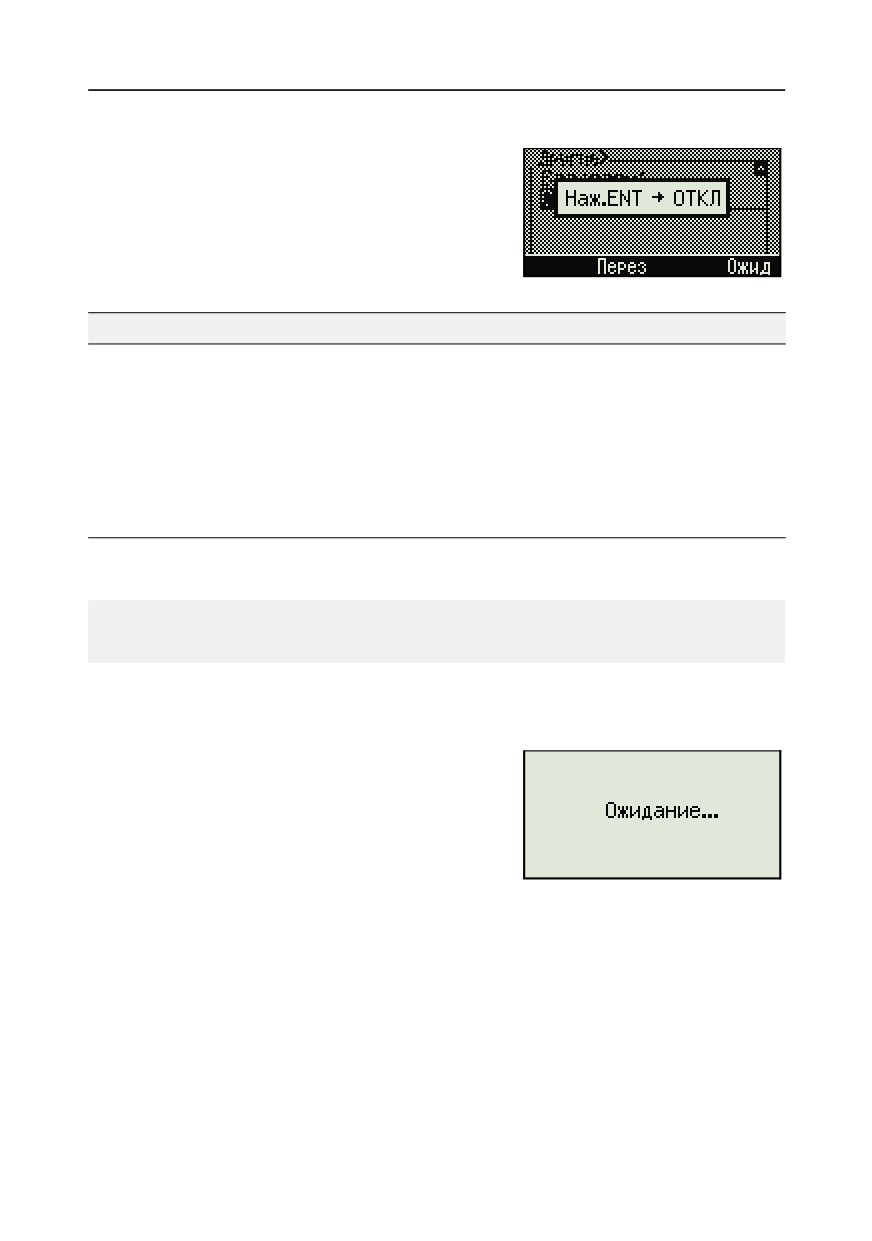

Выключение инструмента
30.1
Чтобы выключить инструмент, нажите [PWR] и
[ENT].
Затем сделайте одно из следующего:
Нажмите ...
Чтобы ...
[ENT] снова
выключить инструмент
Программную кнопку
перезагрузить программу и перезапустить
Перез
инструмент
Программную кнопку
перевести инструмент в режим ожидания
Ожид
(энергосбережения)
[ESC]
прервать процесс выключения прибора и
вернуться к предыдущему экрану
Если вы нажмете программную клавишу Перез, программное обеспечение
перезагрузится и появится основной экран измерений без открытия проекта.
Режим ожидания
Если вы нажимаете программную кнопку
Ожид в экране отключения питания или
устанавливаете параметры режима
энергосбережения (см. Энергосбережение,
страница 145), инструмент переходит в режим
ожидания.
Когда он находится в этом режиме, он ожидает
что произойдет одно из следующего:
• Вы нажмете клавишу
• Инструмент получит команду
дистанционного управления
• Вы повернете алидаду
• Вы наклоните зрительную трубу
29
3 Работа с прибором
Выбор языка
3.1
Электронный тахеометр Nikon единовременно поддерживает только один
Модуль языковой поддержки. Модуль языковой поддержки содержит набор из
трех языков интерфейса, которые может выбрать пользователь. Для
электронных тахеометров Nikon существует несколько различных Модулей
языковой поддержки.
• Модуль языковой поддержки #1: Английский, Французский, Испанский
• Модуль языковой поддержки #2: Английский, Немецкий, Итальянский
• Модуль языковой поддержки #3: Английский, Китайский, Русский
1. Для выбора другого языка интерфейса
включите прибор и находясь в экране
НАКЛ. ЗР. ТРУБЫ, нажмите [ESC], затем
нажмите [3].
Появится экран Выбрать язык. Модуль
языковой поддержки содержит набор из
трех языков интерфейса. На экране
будут показаны доступные языки.
Текущий выбранный язык будет подсвечен.
2. Нажмите [^] или [v] для выбора нужного
языка и затем нажмите [ENT] .
3. Инструмент перезагрузится и на экране
появится стартовый экран Tilt Telescope
на выбранном вами языке.
Модуль языковой поддержки #1 по умолчанию установлен заводом
производителем. Другие Модули языковой поддержки могут быть
установлены авторизованным центром технической поддержки электронных
тахеометров Nikon.
30
Работа с прибором
3
Изменение региональных настроек
3.1
Вы можете быстро настроить электронный тахеометр Nikon в соответствие с
ранее заданной комбинацией параметров или параметрами региональных
настроек по умолчанию. Экран РЕГИОН. НАСТРОЙКИ появляется только
после настройки языка интерфейса и наклона зрительной трубы. Чтобы
изменить региональные настройки:
1. Выполните процедуры, описанные в разделе Выбор языка, страница 30.
После перезагрузки инструмента и
наклона зрительной трубы появится
экран РЕГИОН. НАСТРОЙКИ.
2. Нажмите [^] или [v] ля выбора требуемых
параметров региональной настройки и
затем нажмите [ENT].
3. Если вы не хотите менять региональные
настройки, нажмите [ESC]. Инструмент
продолжит работу в соответствие с ранее
установленными параметрами.
Параметры, которые можно настроить в экране РЕГИОН. НАСТРОЙКИ:
Таблица 3.1 Параметры региональных настроек
Категория
Параметр
Европа
Международные США
Углы
Ноль ВК
Зенит
Зенит
Зенит
Точность
1"(см. прим.)
1"(см. прим.)
1"(см. прим.)
corr. ГК
Вкл
Вкл
Вкл
ГК
От севера
От севера
От севера
Расстояния
Масштаб
1.000000
1.000000
1.000000
Корр. Т-Д
Вкл
Вкл
Вкл
Ур. моря
Выкл
Выкл
Выкл
Корр.C&R
0.132
0.132
0.132
31
3 Работа с прибором
Таблица 3.1 Параметры региональных настроек
Категория
Параметр
Европа
Международные
США
Координаты
Порядок
ENZ
ENZ
NEZ
Метка
ENZ
ENZ
NEZ
ноль AZ
Север
Север
Север
Энергосбереже
ние
Основной
Выкл
Выкл
Выкл
блок
Блок EDM
3 минуты
3 минуты
3 минуты
Спящий
5 минут
5 минут
5 минут
режим
Связь
Формат
Nikon
Nikon
Nikon
Скорость
4800
4800
4800
Длина
8
8
8
Четность
Нет
Нет
Нет
Стоп бит
1
1
1
Разбивка
Доб. точку
1000
1000
1000
Расст. LG
1.00 фут
1.00 фут
1.00 фут
(0.30m)
(0.30m)
(0.30m)
Единицы
Углы
GON
DEG
DEG
Расстояние
метры
метры
футы США
Температура
° C
° C
° F
Давление
mm Hg
mm Hg
In Hg
32
Работа с прибором
3
Таблица 3.1
Параметры региональных настроек
Категория
Параметр
Европа
Международные
США
Запись
Хранение
RAW&XYZ
RAW&XYZ
RAW&XYZ
DB
Запись LG
Вкл
Вкл
Вкл
Запись
Встроенная
Встроенная
Встроенная
данных
память
память
память
Прочее
отображени
Быстрое
Быстрое
Быстрое
е XYZ
2-е единицы
Нет
Нет
Нет
Сигнал
Вкл
Вкл
Вкл
Split ST
Нет
Нет
Нет
Ввод кода
<ABC>
<ABC>
<ABC>
Имя
Пусто
Пусто
Пусто
владельца
По умолчанию установлены параметры “США”. Подробнее об этом смотрите
в разделе Настройки, страница 142.
33
3 Работа с прибором
Экран и функции клавиш
3.1
Рисунок 3.1 показывает клавиатуру NPL-522 и его жидкокристаллический экран.
Рисунок 3.1
Клавиатура и экран NPL-522
Таблица 3.2 показывает функции клавиш NPL-522.
Таблица 3.2 Функции клавиш
Клавиша Функция
Описание
Включение или выключение инструмента.
страница 28
Клавиша подсветки. Включает или выключает
страница 39
подсветку.
Обеспечивает доступ к окну с 4
переключателями, если нажата в течение одной
секунды.
Отображает экран МЕНЮ.
страница 121
При нажатии клавиши при вводе значений в поля
страница 43
PT или CD изменяет режим ввода с алфавитно-
числового на числовой и наоборот.
При нажатии в главном экране измерений
активирует режим Qкод.
34
Работа с прибором
3
Таблица 3.2
Функции клавиш (continued)
Клавиша
Функция
Описание
Запись измеряемых данных, перемещение к
страница
107
следующему экрану или подтверждение и
применение введенных данных в режиме ввода.
Если вы подержите нажатой эту клавишу одну
секунду, находясь в главном экране измерений,
вы получите доступ к опциям для записи
измерений в виде СР записей вместо SS
записей.
Вывод инструментом измеренных данных (PT,
HA, VA и SD) на СОМ порт при нажатии этой
клавиши в главном экране измерений или Экране
Разбивка (в поле "Запись" меню Запись должно
быть установлено значение "СОМ").
Возврат к предыдущему экрану. В числовом и
алфавитно-числовом режиме - удаление
введенных данных.
Запуск измерения расстояния, с использованием
страница
63
режима, установленного для клавиши [MSR1].
Если удерживать нажатой одну секунду, будут
показаны настройки режима измерения.
Запуск измерения расстояния, с использованием
страница
63
режима, установленного для клавиши [MSR2].
Если удерживать нажатой одну секунду, будут
показаны настройки режима измерения.
Переключение между доступными для
страница
66
отображения экранами. Переключение полей,
появляющихся на экранах DSP1, DSP2, DSP3,
если удерживать клавишу одну секунду.
Отображает меню Угол.
страница
68
Выводит меню Настройки станции.
страница 71
В числовом режиме ввод числа 7. В алфавитно-
числовом режиме ввод A, B, C или 7.
35
3 Работа с прибором
Таблица 3.2
Функции клавиш (continued)
Клавиша
Функция
Описание
Отображает меню Разбивка.
страница
85
Показывает параметры разбивки, если
удерживать одну секунду.
В числовом режиме ввод числа 8. В алфавитно-
числовом режиме ввод D, E, F или 8.
Отображает меню Измерения со смещением.
страница
109
В числовом режиме ввод числа 9. В алфавитно-
числовом режиме ввод G, H, I или 9.
Отображает меню Программы, которое содержит
страница
94
дополнительные программы измерений.
В числовом режиме ввод числа 4. В алфавитно-
числовом режиме ввод J, K, L или 4.
Включение - выключение режима
страница
48
створоуказателя (Lumi-guide).
В числовом режиме ввод числа 5. В алфавитно-
числовом режиме ввод M, N, O или 5.
Отображает меню Выбор формата данных. В
страница
50
зависимости от вашей установки будут выбраны
RAW, XYZ или STN данные.
В числовом режиме ввод числа 6. В алфавитно-
числовом режиме ввод P, R, Q или 6.
Выполнение функции, которая назначена для
страница
48
клавиши [USR1].
В числовом режиме ввод числа 1. В алфавитно-
числовом режиме ввод S, T, U или 1.
Выполнение функции, которая назначена для
клавиши [USR2].
В числовом режиме ввод числа 2. В алфавитно-
числовом режиме ввод V, W, X или 2.
Открывает окно, в которое вы можете ввести код.
страница
44
Значение кода по умолчанию - последний
введенный код.
В числовом режиме ввод числа 3. В алфавитно-
числовом режиме ввод Y, Z, пробел или 3.
36
Работа с прибором
3
Таблица 3.2 Функции клавиш (continued)
Клавиша Функция
Описание
Выводит меню "Кл.НОТ" в которое входят
страница 45
настройки Высоты цели, Температуры-Давления,
Цели, Примечания и Точки по умолчанию.
В числовом режиме ввод знака -. В алфавитно-
числовом режиме ввод десятичной точки, - или +.
Показывает пузырьковый уровень.
страница 47
В числовом режиме ввод 0. В алфавитно-
числовом режиме ввод символов *, / , = или 0.
Панель состояния
31.1
Панель состояния отображается с правой
Панель состояния
стороны каждого экрана. Она состоит из
иконок, индицирующих состояние
различных системных функций.
Индикатор сигнала
Индикатор сигнала показывает интенсивность отраженного сигнала:
Уровень 4 (максимум)
Уровень 3
Уровень 2
Уровень 1 (минимум)
Если эта иконка мигает, это говорит о неустойчивости сигнала.
Если эта иконка мигает быстро, значит уровень сигнала слабый.
Если иконка мигает медленно, сигнал отсутствует.
Если иконки отсутствуют, значит аналоговое питание на EDM
отсутствует.
37
3 Работа с прибором
Индикатор режима ввода
Индикатор режима ввода появляется только в том случае когда вы вводите
точки или координаты. Он отображает режим ввода данных:
Режим ввода цифр. Нажимайте на кнопки чтобы ввести цифру,
которая подписана под клавишей.
Режим ввода букв. Нажимайте на кнопки чтобы ввести букву, которая
написана под клавишей первая. Повторно жмите не эту клавишу,
чтобы ввести следующие буквы.
Например чтобы ввести букву "О" в режиме ввода букв, три раза
подряд нажмите на клавишу [5].
Створоуказатель (Lumi-guide)
Индикатор створоуказателя показывает состояние луча слежения
створоуказателя:
Луч слежения створоуказателя включен.
Отсутствие этой иконки указывает на то, что луч слежения
створоуказателя выключен.
Индикатор режима измерения дальномера
Когда вы производите измерение, индикатор режима измерения EDM
показывает текущий режим измерения.
Когда вы просматриваете данные измерений, индикатор режима измерения
EDM показывает режим, при котором были измерены эти данные.
Безотражательный режим
Если иконка отсутствует, используется режим измерения с
призмой.
Индикатор заряда батареи
Индикатор заряда батареи показывает текущий уровень напряжения:
Уровень (Полный заряд)
Уровень 3
Уровень 2
38
Работа с прибором
3
Уровень 1
Низкий уровень заряда
Если уровень заряда батареи критически
низкий, появляется сообщение:
Настройка яркости и громкости звука
31.2
Подсветка экрана
Для включения или выключения подсветки экрана, нажимайте на клавишу
подсветки . Для регулировки яркости подсветки используйте окно с
четырьмя переключателями, описанное ниже.
Окно с четырьмя переключателями
Используйте окно с четырьмя
переключателями для настройки яркости
подсветки и уровня громкости звукового
сигнала.
Чтобы открыть это окно, находясь в любом
экране, нажмите кнопку подсветки и
подержите одну секунду.
Для выбора типа переключателя нажмите соответствующую цифровую
клавишу. Например, для выбора переключателя подсветки, нажмите [1].
Иначе выберите необходимый переключатель, нажимая [^] или [v]. Затем
нажмите [ENT] для переключения параметров выбранного переключателя.
Например, для регулировки яркости, нажимайте [^] или [v] пока не будет
выделен переключатель яркости. Затем нажимайте клавишу [ENT] пока не
добьетесь необходимого уровня яркости.
Переключатель 1 (подсветка)
Подсветка экрана включена.
Подсветка экрана выключена.
39
3 Работа с прибором
Переключатель 2 (яркость сетки визирных нитей)
Максимальный уровень яркости сетки визирных нитей.
Средний уровень яркости сетки визирных нитей.
Минимальный уровень яркости сетки визирных нитей.
Подсветка визирных нитей выключена.
Переключатель 3 (Створоуказатель)
Створоуказатель включен.
Створоуказатель выключен.
Переключатель 4 (Звук)
Звук включен.
Звук выключен.
Окно настройки контрастности
Когда открыто окно с четырьмя
переключателями, нажмите клавиши курсора
[<] или [>] чтобы отобразилось окно настройки
контрастности. Затем нажимайте [^] или [v] для
регулировки контрастности. Индикатор в виде
стрелки показывает текущий уровень
контрастности. Для возврата к окну с
четырьмя переключателями нажмите [<] или [>].
Когда вы сделаете все необходимые настройки нажмите [ESC], чтобы закрыть
окно с двумя переключателями.
40
Работа с прибором
3
Клавиша [DSP]
31.3
Используйте эту клавишу для переключения между экранами или смены
настроек экрана.
Переключение отображаемых экранов
Когда доступны несколько экранов, в верхнем
левом углу экрана появляется индикатор DSP и
его номер (например, 1/4) в правом верхнем
углу.
Для переключения к следующему доступному
экрану нажмите [DSP].
Например если отображается экран DSP2
нажите [DSP] для переключения к экрану DSP3.
Индикатор экранов изменится с 2/4 на 3/4.
Когда установлены вторичные единицы
измерения для расстояний, становится
доступным дополнительный экран. На нем
показаны величины ГК, ВК и SD. Информация
об установке вторичных единиц измерения
для расстояний приведена в соответствующем
разделе, см. страница 148.
Минимальная отображаемая величина для
измерения расстояний в футах и дюймах составляет 1/16 ввода. Меньшие
единицы измерения непрактичны при работе в поле. Когда текущая величина
больше чем 99999'11''15/16, отображается символ “>”. Если текущее
расстояние менее -9999'11''15/16, отображается символ “`” (заполненный
треугольник). Эта величина не влияет на вычисления. Точная величина
используется во всех случаях.
41
3 Работа с прибором
Настройка значений, отображаемых в главном экране измерений
Для выбора значений, которые будут отображаться на экранах DSP1, DSP2 и
DSP3:
1. Удерживайте [DSP] одну секунду.
2. Используйте клавиши курсора [^], [v], [<] и [>]
для выбора значения, которое хотите
изменить.
3. Используйте программные кнопки и
для перемещения по списку значений
величин, которые могут быть отображены.
Вы можете выбрать следующие величины
HA/AZ/HL/VA/V%/SD/VD/HD/Z и пустая строка.
4. Чтобы сохранить изменения нажмите
программную клавишу Сохр. Иначе,
выберите значение для экрана DSP3 и затем
нажмите [ENT]. На экране DSP отобразится
выбранная вами величина.
За исключением пустой строки, невозможно отображать более чем в одной
строке экрана одинаковые значения.
Значения, отображаемые на экранах DSP1, DSP2, DSP3 и DSP4, также
используются в соответствующих экранах Разбивки (SO2, SO3, SO4 и SO5).
Вы можете также выбрать значения, отображаемые в экране Разбивка.
Символы заголовка
На экранах DSP могут быть использованы следующие символы заголовка:
(:) показывает, что компенсатор работает.
(#) показывает, что компенсатор отключен.
(_) показывает, что используется поправка за
Уровень моря и Масштабный коэффициент.
42
Работа с прибором
3
Клавиша [MODE]
30.1
Используйте клавишу [MODE] для изменения режима ввода с клавиатуры для
текущего экрана.
Изменение режима ввода при вводе точки или кодов
Когда курсор находится в поле для ввода точки
(Т) или кода (CD), нажмите [MODE] для
переключения режима ввода между
алфавитно-цифровым (A) и числовым (1).
Индикатор ввода на панели состояния
отображает текущий режим ввода.
Когда курсор находится в поле высоты (НТ), доступен только числовой режим.
Нажатие [MODE] не даст эффекта, когда курсор находится в поле НТ.
Режим измерения с применением Быстрого кода (Q-код)
1. Для активации режима измерения Быстрого
кода, нажмите [MODE] в главном экране
измерений.
В поле Т стоит имя точки по умолчанию.
2. Нажмите любую числовую клавишу (от [0]
до [9]) для начала измерения и записи точки.
Список цифровых клавиш и назначенных
для них кодов объектов представлен в
правой части экрана.
Например, если вы нажимаете [6],
выбирается код, назначенный для 6 и
инструмент начинает измерение.
43
3 Работа с прибором

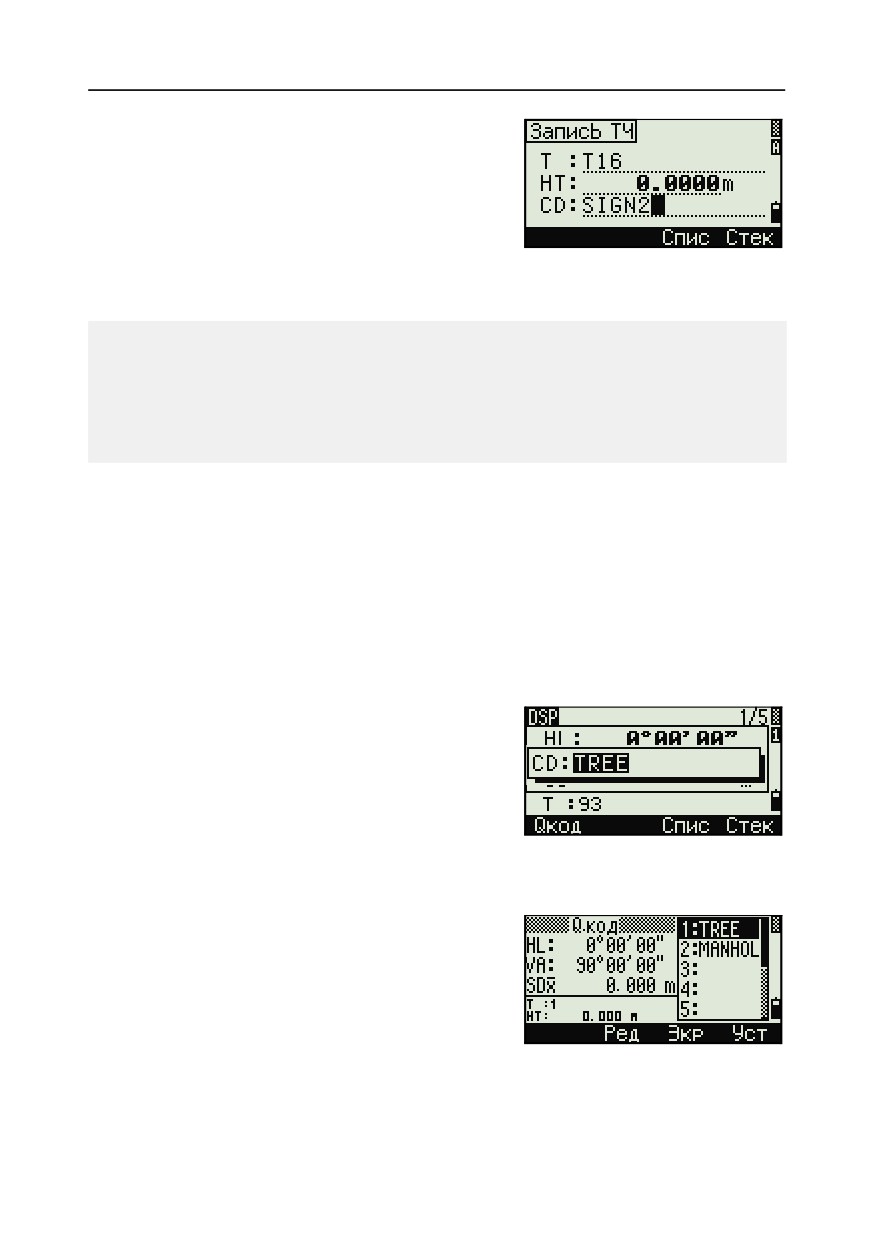

3. Если вы установили режим подтверждения
записи (см. Параметры измерений,
страница 65), после каждого измерения
появляется экран Запись ТЧ.
Сделайте одно из следующего:
- Для записи точки нажмите [ENT].
- Для возврата в главный экран измерений нажмите [ESC].
Чтобы назначить новый код объекта цифровой клавишенажмите [^] или [v]
чтобы выбрать код, который вы хотите изменить. Затем нажмите программную
кнопку Ред.
Вы можете использовать программную кнопку Экр чтобы изменить значение,
отображаемое в окне измерений так же, как и при использовании клавиши
[DSP] в главном экране измерений.
4. Чтобы вернуться в главный экран измерений из экрана Qкод, нажмите
[MODE] или [ESC].
Клавиша [COD]
30.1
В главном экране измерений нажмите клавишу [COD] для изменения кодов
объектов по умолчанию, которые будут назначаться в поле CD при записи
точки.
Установка кодов по умолчанию
Когда вы нажимаете [COD] в главном экране
измерений, появляется окно для ввода кода
объекта.
Вы можете использовать программные кнопки
Спис и Стек для ввода кода.
Измерения Qкод
Для ввода Быстрых кодов наблюдений в
определенном порядке нажмите программную
клавишу Qкод.
Эта функция позволяет вам использовать
десять цифровых клавиш для кода объекта и
завершения съемки точки.
44
Работа с прибором
3

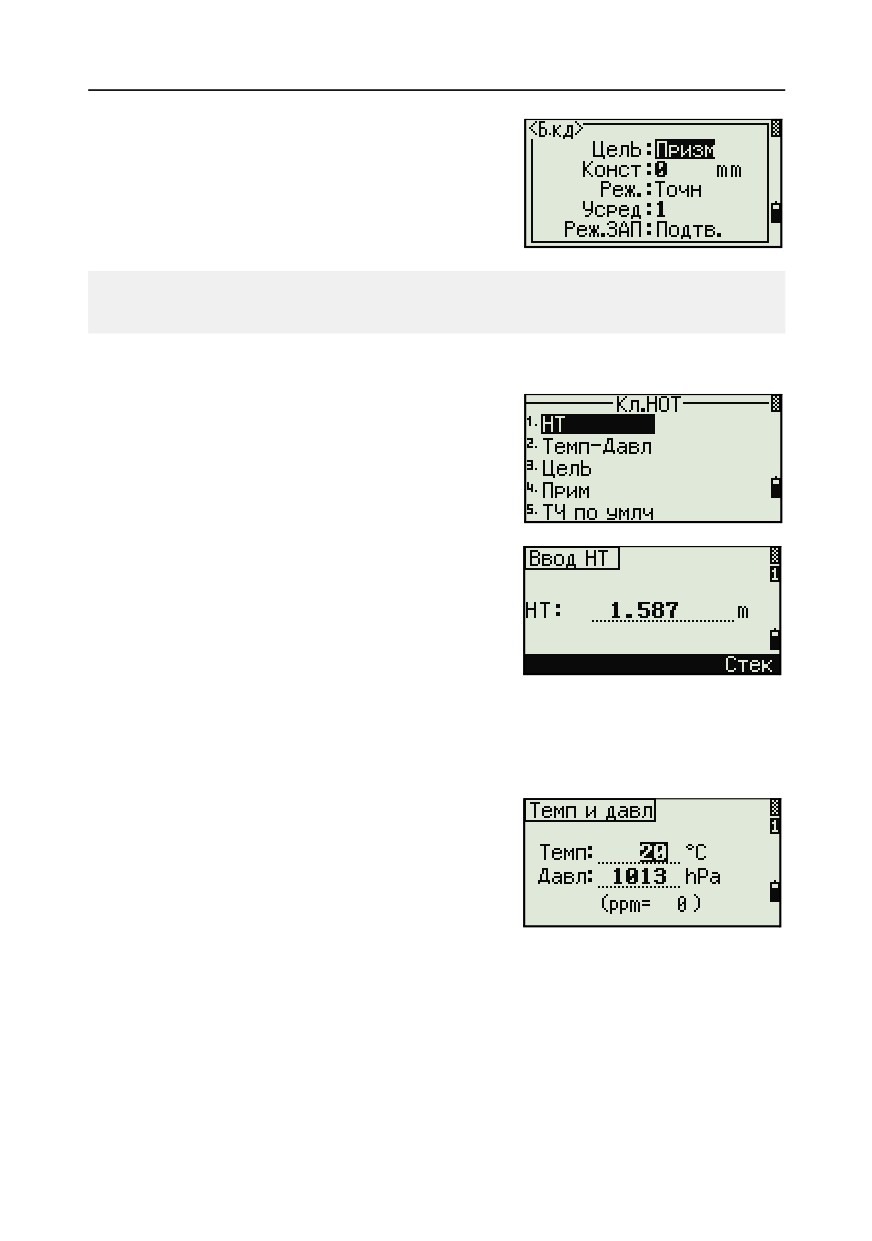

Чтобы изменить режим измерения для Быстрых
кодов наблюдений, нажмите кнопку Уст.
При измерениях Быстрых кодов режим записи может быть установлен только
как "Подтв." или "ВСЕ".
Клавиша [HOT]
30.2
Меню клавиши НОТ доступно на нескольких
экранах наблюдений. Чтобы отобразить это
меню нажмите [HOT].
Изменение высоты цели
Для изменения высоты цели нажмите [HOT]
чтобы вывести меню Кл.НОТ. Затем нажмите
[1] или выберите HT и нажмите [ENT].
Введите высоту цели и нажмите или нажмите
программную клавишу Стек чтобы
просмотреть содержимое стека. В стеке НТ
хранятся последние 20 введенных значений
высоты.
Установка температуры и давления
Для установки температуры и давления
нажмите [HOT] для отображения меню Кл.НОТ.
Затем нажмите [2] или выберите Темп-Давл и
нажмите [ENT]. Введите текущие значения
температуры и давления. Значение ppm
обновляется автоматически.
45
3 Работа с прибором
Выбор настроек для цели
Настройки цели заключаются в установке типа
цели, постоянной призмы и высоты цели. При
изменении выбранного набора настроек
соответственно меняются все три настройки.
Вы можете использовать эту функцию для
быстрого переключения между двумя типами
цели. Можно подготовить до пяти настроек цели.
Нажмите [HOT] для отображения меню Кл.НОТ. Затем нажмите [3] или
выберите Цель и нажмите [ENT]. Появится список из пяти настроек цели. Для
выбора нужного набора настроек нажмите соответствующую цифровую
клавишу (от [1] до [5]), или используйте [^] или [v] для выбора настроек цели изх
списка и нажмите [ENT].
Чтобы изменить установки, определенные в качестве настроек цели, выберите
в списке набор настроек и нажмите программную клавишу Ред.
Тип
Призм/Марка
Конст
-999 to 999 mm
HT
-9.9900 to 99.9900 m
Поле НТ может быть не заполнено в настройках цели. Если вы оставили это
поле пустым, текущее значение высоты НТ всегда принимается равным
измеренному.
Если выбран набор настроек цели, значения величин "Тип" и "Конст" будут
применены для настройки режимов [MSR1] или [MSR2], а также к измерениям в
режиме Q-кода. Если вы определили значение для высоты НТ, текущая высота
НТ всегда будет равна ему.
Ввод полевых примечаний
Для ввода полевых примечаний нажмите [HOT]
для отображения меню Кл.НОТ. Затем
нажмите [4], или выберите Прим и нажмите
[ENT].
Эта функция может использоваться в любое
время и в любом экране наблюдений.
46
Работа с прибором
3
Каждое примечание может состоять не более
чем из 50 символов.
Примечания хранятся в сырых данных как СО
записи.
Отобразить список предыдущих примечаний
можно нажав программную клавишу Стек. В
стеке хранятся последние 20 примечаний.
Используйте [^] или [v] для выбора примечания
в списке. Затем нажмите [ENT] для выбора
примечания.
Установка имени точки по умолчанию
Чтобы изменить установленное по умолчанию
имя точки, нажмите [HOT] для отображения
меню Кл.НОТ. Затем нажмите [5], или выберите
ТЧ по умлч и нажмите [ENT].
Эта функция доступна из любого экрана
наблюдения.
Измените имя точки по умолчанию для
следующей записи.
Нажмите [ENT] чтобы подтвердить новое имя
точки по умолчанию. Новое имя будет
применено, как имя Т по умолчанию на экране
ввода.
Индикатор пузырькового уровня
30.3
Если при включенном компенсаторе был сбит уровень установки
инструмента, автоматически появится индикатор пузырькового уровня.
Для вывода индикатора пузырькового уровня из экрана наблюдения нажмите
47
3 Работа с прибором
Чтобы включить или выключить компенсацию
уровня используйте клавиши курсора [<] или [>].
При выключенной компенсации уровня на
экране появится надпись ВЫК.
Если инструмент отклонен от уровня более
чем на ±3'30", на экране появится надпись
OVER.
Чтобы вернуться в экран наблюдений нажмите
[ESC] или [ENT] .
Текущие настройки компенсаторов отображаются при помощи заголовочных
знаков (: , # , : и # ) после поля меток (таких как HA, VA, SD и HD) на экранах
наблюдения.
Дополнительную информацию можно найти в разделе Символы заголовка,
страница 42.
Клавиша [LG]
30.4
Чтобы включить или выключить
створоуказатель, нажмите клавишу [LG] в
главном экране измерений или любом другом
экране измерений.
Иконка в панели состояния показывает
включен или нет луч створоуказателя.
Дополнительная информация приведена в
разделе Панель состояния, страница 37.
Клавиши [USR]
30.5
Если в поле вы часто используете какие-то определенные функции, вы можете
назначить их для клавиш [USR1] или [USR2]. Всякий раз, при нажатии клавиши
[USR], активируется функция, которую вы назначили для этой клавиши.
Для клавиши [USR] могут быть назначены следующие функции:
• Ввод высоты HT
• Проверка BS
• База XYZ
48
Работа с прибором
3
• PT по умолчанию
• Выбор цели
• Ввод температуры-давления
• Ввод примечания
• Следующее меню или одиночные функции из этих меню:
- Геом
- Смщ
- ПРГ
По умолчанию для клавиши [USR1] присвоена функция ввода высоты НТ, а для
клавиши [USR2] не присвоено никаких функций.
Удерживайте нажатой одну секунду клавишу
[USR] для вывода на экран списка функций,
которые могут быть присвоены для этой
клавиши. Присвоенная клавише в настоящий
момент функция помечается звездочкой (*)
перед именем функции.
Чтобы изменить присвоенную функцию,
нажимайте клавишу курсора [^] или [v] для ее выбора. Затем нажмите [ENT].
Если после пункта списка стоит стрелка (->)
это означает что данный пункт представляет
собой отдельное меню. Если вы выбрали
пункт меню и затем нажали [ENT], появится
следующий уровень меню.
Первый пункт подменю заканчивается текстом
[МЕНЮ]. Если вы выберете этот пункт то для
клавиши [USR] будет назначено все меню.
Чтобы присвоить определенную функцию из
подменю, нажимайте клавиши курсора [^] или
[v] чтобы выбрать имя нужной функции. Затем
нажмите [ENT].
49
3 Работа с прибором
Однажды присвоив функцию для клавиши
[USR] вы каждый раз вызываете ее просто нажав
клавишу [USR] в главном экране измерений.
Для изменения типа данных назначаемых для
клавиши [USR] войдите в МЕНЮ > Клавиши >
[USR]. Дополнительную информацию вы
найдете в разделе Настройки клавиши [USR],
страница 173.
Клавиша [DAT]
30.6
Используйте клавишу [DAT] для быстрого доступа к данным текущего проекта
из экранов наблюдений.
Когда вы нажимаете клавишу [DAT] в главном
экране измерений или экрана наблюдений для
таких функций как Разбивка, Смещение от
линии, проведенной через 2 точки или
Смещение от дуги, назначенные данные
текущего проекта отображаются на экране.
Удерживайте клавишу [DAT] в течение одной
секунды чтобы появился экран Выбор
формата. Используйте этот экран для
изменения типа данных, назначенных для
клавиши [DAT]. Нажмите [1] или выберите
DAT [MENU] чтобы меню Данные
отображалось каждый раз после нажатия
клавиши [DAT].
50
Работа с прибором
3
После выбора опции на этом экране,
изменения будут сразу же применены и
появится выбранный тип данных.
Нажмите [ESC] для возврата к предыдущему
экрану наблюдений.
Для изменения типа данных назначаемых для
клавиши [DAT], войдите в МЕНЮ > Клавиши >
[DAT]. Дополнительную информацию вы
найдете в разделе Настройки клавиши [DAT],
страница 174.
51
3 Работа с прибором
Экран списка
3.1
Доступные проекты или данные появляются в виде экрана списка, если вы
сделаете следующее:
• просматриваете или редактируете данные (МЕНЮ > Данные)
• открываете список кодов, список точек или Менеджер проектов (МЕНЮ >
Проекты)
• производите поиск точек или кодов.

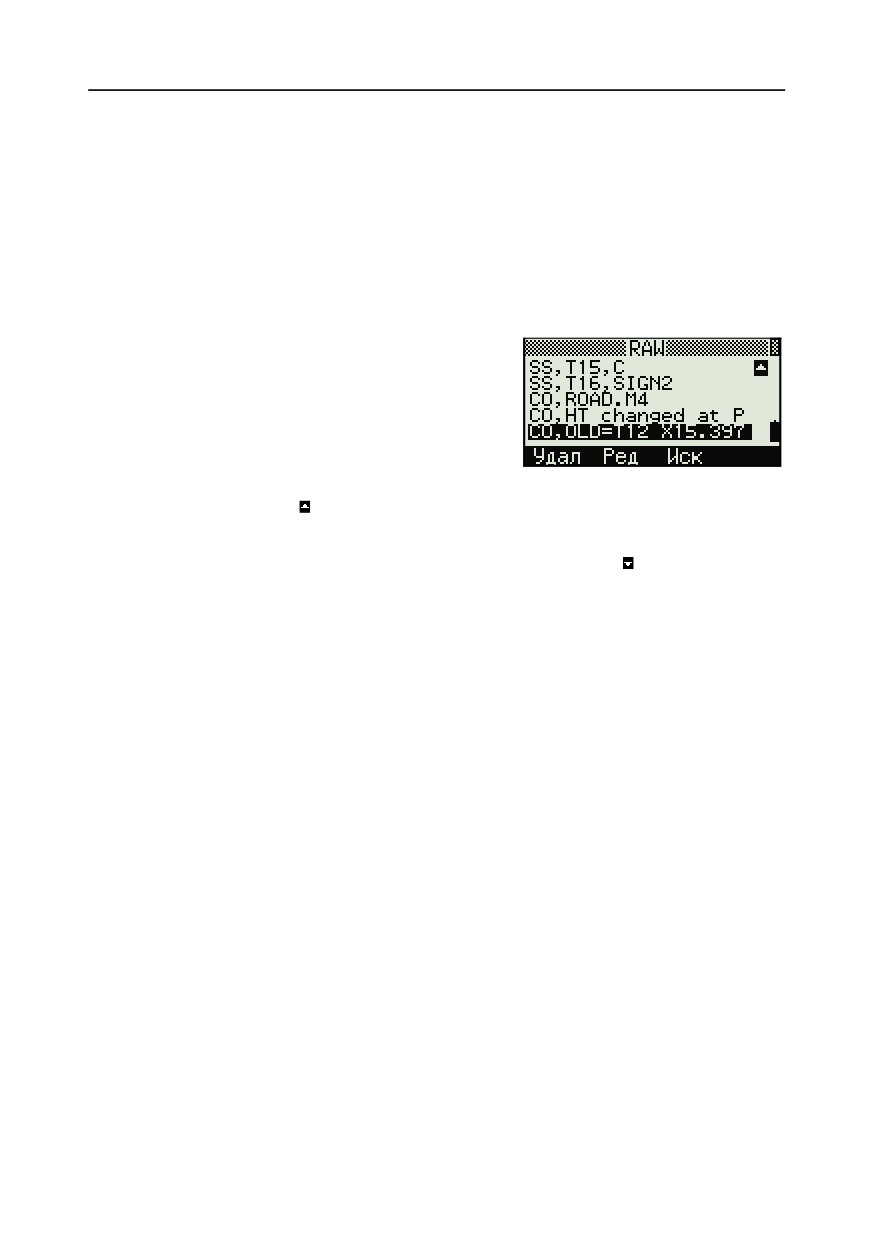

В списке текущая позиция курсора обозначена
инверсным цветом (белый текст на черном
фоне).
Нажмите [^] или [v] для перемещения на строку
вверх или вниз.
Если появляется иконка перехода на
предыдущую страницу
, значит перед текущей страницей имеются еще
страницы. Нажмите [<] для перехода на страницу выше.
IЕсли появляется иконка перехода на следующую страницу
, значит после
текущей страницы имеются еще страницы. Нажмите [>] для перехода на
страницу ниже.
Для выбора необходимого пункта списка, переместите на него курсор и затем
нажмите [ENT].
52
Работа с прибором
3
Ввод данных
3.2
Ввод имени или номера точки
32.1
Вы можете использовать цифровые или алфавитно-цифровые имена
состоящие не более чем из 16 символов для идентификации точек.
По умолчанию, новое имя точки соответствует последнему введенному имени
точки с увеличенной на единицу последней цифрой. Например, если
последнее имя точки было А100, значит имя по умолчанию, присваиваемое
следующей точке будет А101.
Если последний символ предыдущего имени точки алфавитный, имя по
умолчанию, присваиваемое следующей точке будет такое же, как и у
последней точки.
Когда курсор находится в поле Т (точка), существует несколько путей для
определения точки или ввода координат.
Ввод существующей точки
Если вводится имя существующей в памяти
точки, то будут показаны ее координаты. Перед
переходом на следующий экран или выбором
следующего поля прибор издает короткий
звуковой сигнал.
Для настройки продолжительности
отображения окна с координатами, войдите в
меню МЕНЮ > Установки > Другие. Чтобы
окно сохранялось до нажатия на клавишу [ENT],
установите в поле Пок.XYZ значение +ENT.
Подробнее об этом см. страница 148.
53
3 Работа с прибором

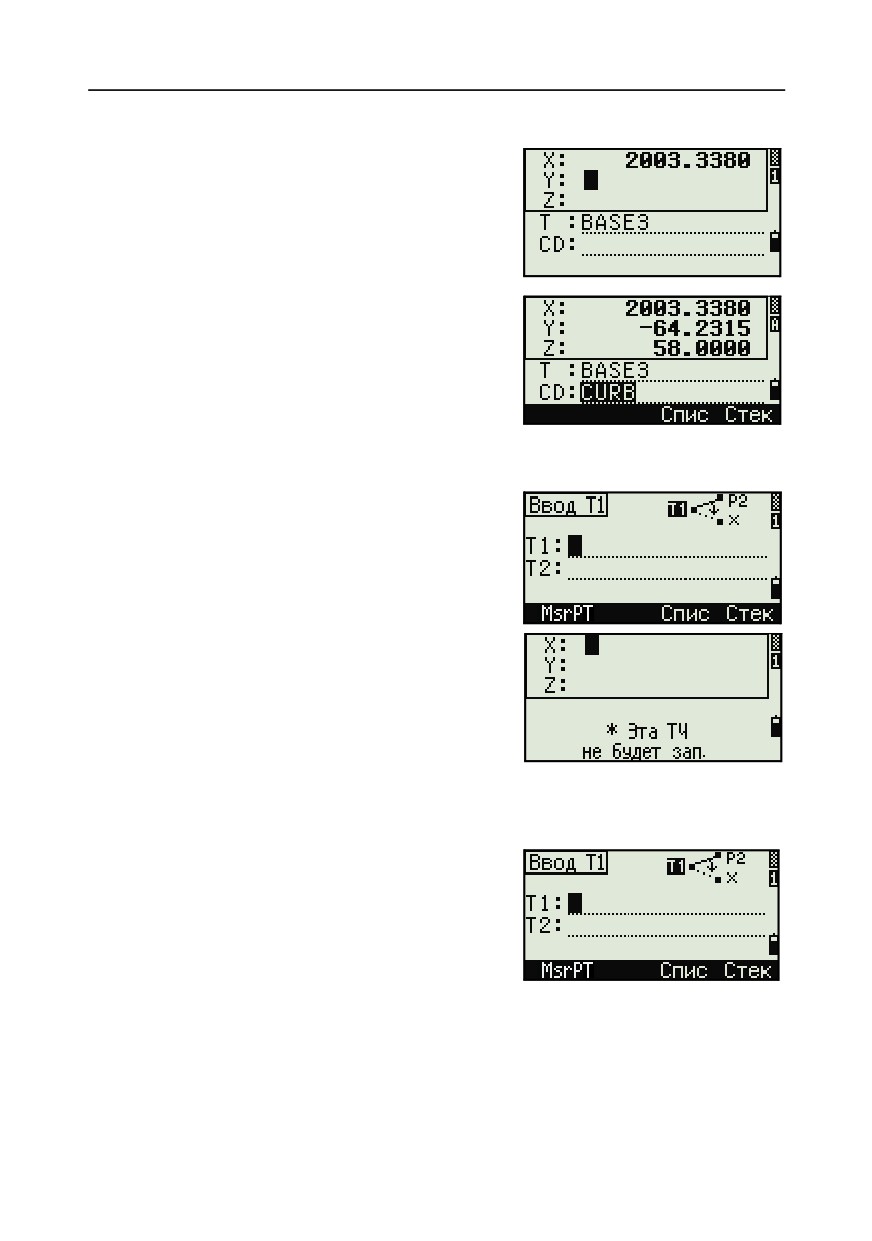

Ввод новой точки
При вводе имени или номера не
существующей в памяти точки, появляется
экран ввода координат. Введите координаты в
формате NE, NEZ, или (Z) - только высота.
Нажмите [ENT] в последней строке (поле CD)
для сохранения точки в текущем проекте.
Нажатие [ENT] без ввода имени точки
Если вы хотите использовать точку, но не
записывать координаты в память, вы можете
просто нажать клавишу [ENT] не вводя имени
точки в поле T.
Введенные координаты будут использоваться в
вычислениях. Они не будут сохранены в базе
данных.
Определение группового символа (*)
Если при вводе имени точки использовать
звездочку (*), появится список всех точек в
проекте, которые начинаются с введенных
символов.
54
Работа с прибором
3

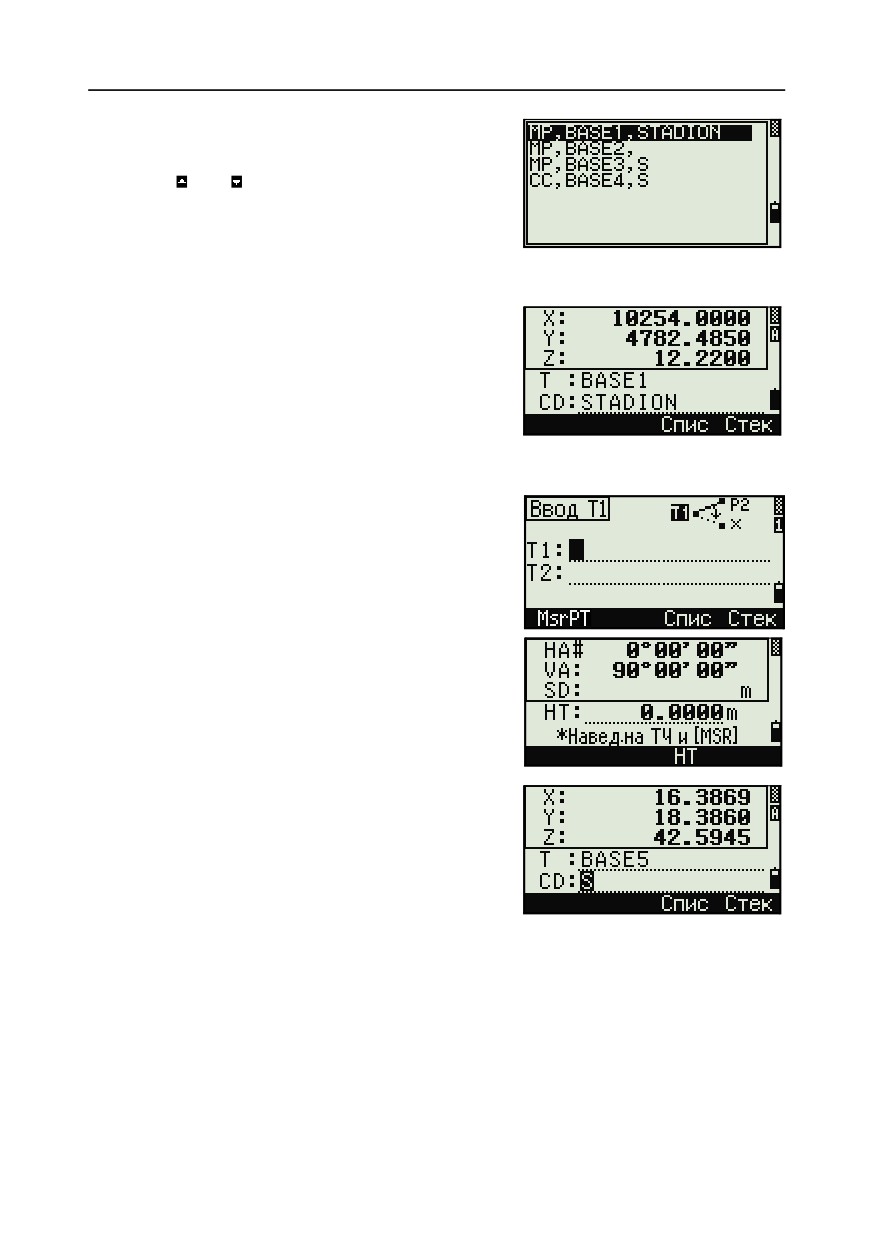

Используйте [^] или [v] для выбора нужной
точки, затем нажмите [ENT].
Символы или показывают, что доступна
еще одна страница до или после текущей
страницы, используйте клавиши [<] или [>] для
переключения на предыдущую или
следующую страницу списка.
При выборе точки из списка, будут показаны
ее координаты, и прибор издаст звуковой
сигнал.
Запись текущих измерений
Вы также можете вводить в качестве точек
текущие измерения. Для этого необходимо
нажать программную клавишу MsrPT.
Появится экран наблюдений.
Нажмите [MSR1] или [MSR2], чтобы начать
измерение. Чтобы изменить высоту цели,
нажмите программную кнопку HT.
Для перехода к экрану записи точки после
окончания измерения, нажмите [ENT].
Введите имя и код точки и нажмите [ENT].
55
3 Работа с прибором
Когда вы перемещаете курсор в какое-либо
поле, появляется текущее значение или
значение по умолчанию в виде инверсного
текста (это режим ввода по умолчанию
"Заменить все значения").
Нажмите клавишу [>] для изменения режима
ввода на режим перезаписи и выделения
первого символа. Нажмите клавишу [<] для
перемещения курсора в конец строки.
Ввод точки из стека
В стеке находится список недавно
использованных точек. Для отображения
содержимого стека нажмите программную
клавишу Стек, когда курсор находится в поле
Т.
Используйте кнопки [^] или [v], чтобы
переместить курсор на точку, которую вы
хотите использовать. Затем нажмите [ENT].
Когда вы вернетесь к экрану ввода точки, имя
выбранной точки увеличится на единицу.
Например если имя выбранной точки было
А101, в поле Т появится имя А102.
В стеке содержатся имена последних 20 использованных точек. Они
отображаются в хронологическом порядке, начиная с последней
использованной точки.
56
Работа с прибором
3
Ввод точки из списка точек
Для вывода списка имеющихся точек нажмите
программную клавишу Спис, когда курсор
находится в поле Т.
Используйте клавиши курсора [^] или [v], чтобы
переместить курсор на точку, которую вы
хотите использовать. Затем нажмите [ENT].
Когда вы вернетесь к экрану ввода точки, имя
выбранной точки будет введено в поле Т. При
необходимости вы можете добавить к имени
цифры или буквы.
Ввод кодов
32.2
В поле CD (код) по умолчанию всегда устанавливается последний
использованный код. Вы можете изменить выбранный код в экране ввода
точки или нажать клавишу [COD] в главном экране измерений. Подробнее об
этом смотрите в разделе Клавиша [COD], страница 44.
Для идентификации кодов вы можете использовать цифровые или алфавитно-
цифровые имена длиной не более 16 символов.
Непосредственный ввод кодов
Чтобы напрямую ввести код, нажмите
клавишу [MODE] для выбора цифрового или
алфавитно-цифрового режима ввода. Затем
введите код с клавиатуры.
Ввод кода из стека
В стеке находится список недавно
использованных кодов. В стеке может
содержаться до 20 кодов.
Для отображения содержимого стека нажмите
программную клавишу Стек, когда курсор
находится в поле CD.
57
3 Работа с прибором
Используйте клавиши êó ñî à [^] или [v] , чтобы
переместить курсор на код, который вы хотите
использовать. Затем нажмите [ENT].
Выбранный код будет скопирован в поле CD.
При перезагрузке инструмента, стек с кодами очищается.
Ввод кодов из списка кодов
Для вывода списка имеющихся точек нажмите
программную клавишу Спис, когда курсор
находится в поле CD.
Для редактирования списка кодов выберите
МЕНЮ > Данные > Спис.код. Дополнительная
информация по этой теме находится в разделе
Редактирование объектов в списке кодов и
списке точек, страница 164.
Используйте клавиши курсора [^] или [v], чтобы
переместить курсор на код, который вы хотите
использовать. Затем нажмите [ENT].
Для обозначения слоев применяется стрелка в
конце метки кода. Если после выбора слоя вы
нажмете [ENT], будут отображены коды и слои
из этого слоя.
После возврата к экрану ввода, выбранный код
будет введен в поле CD.
Пункты списка отображаются в алфавитном порядке.
Для быстрого поиска кода вы можете использовать поиск по первому символу
кода. Дополнительная информация приведена в разделе Дополнительные
возможности: Поиск кодов по первому символу, страница 59.
58
Работа с прибором
3
Дополнительные возможности: Поиск кодов по первому
символу
Для быстрого поиска кода в списке
используйте поиск по первому символу.
Например, для поиска кодов, начинающихся на
букву Т, введите букву Т с клавиатуры. Для
этого дважды нажмите клавишу [1].
После каждого нажатия клавиши в поле
режима ввода отображается выбранная буква.
Например, после первого нажатия клавиши [1],
отобразится буква S. Если вы быстро нажмете
[1] еще раз, будет выбрана буква Т. Если вы
больше не будете нажимать [1], буква Т
останется выбранной.
После выбора буквы, курсор переместится к
кодам, которые начинаются с этой буквы.
Если коды, начинающиеся с этой буквы
отсутствуют, курсор переместится к
следующей доступной букве.
Быстрые коды (Q-коды)
Быстрые коды (Q-коды) позволяют вам
снимать и записывать в поле множество точек
с кодами объектов. Вы можете занести в
список до 10 Q-кодов. Для занесения в список
Q-кодов нажмите программную клавишу Ред.
Дополнительная информация приведена в
разделе Режим измерения с применением Быстрого кода (Q-код), страница 43.
Нажмите [MODE] для включения/выключения режима Q-кодов.
Нажмите программную клавишу Ред для изменения Q-кода. Вы можете
редактировать введенный код или добавить число в конце кода.
Вы по-прежнему можете использовать [DSP] для смены экранов.
59
3 Работа с прибором
Ввод значений в футах и дюймах
32.3
Когда в качестве величин измерения длины выбраны американские футы (US-
Ft) или международные футы (I-Ft), вы можете вводить и отображать
расстояния, высоты и значения координат в десятичных футах или в футах и
дюймах. Дополнительную информацию вы найдете в разделах Единицы,
страница 146, и Прочие параметры, страница 148.
Для ввода величин в футах и дюймах на экране ввода, введите элементы,
деленные на периоды при помощи точки (.) в следующем формате:
<Футы> [.] <Дюймы> [.] <Числитель> [.] <Знаменатель> [ENT]
(0-11)
(0-15)
(0-99)

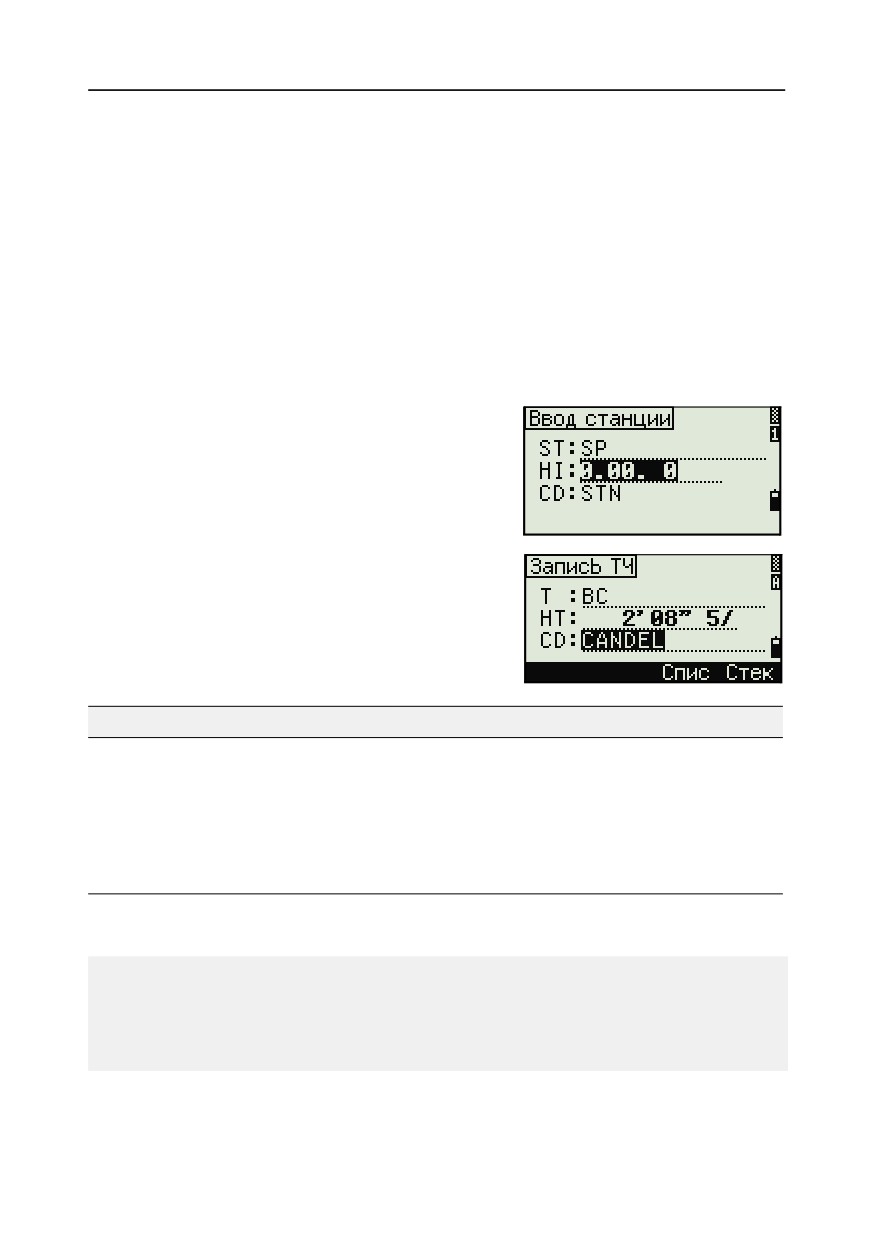

По умолчанию знаменатель равен 16. Если
знаменатель равняется 16, вы можете не
вводить его, и он не будет отображаться на
экране.
Например, если вы вводите
[2] [.] [0] [8] [.] [5] [.] [ENT], на экране буде отображено
значение 2'08" 5/ (2 фута, 8 и 5/16-х дюйма).
Следующие примеры иллюстрируют как
вводить различные значения:
Для ввода ...
Наберите ...
65' 5 3/8"
[6] [5] [.] [5] [.] [3] [.] [8] [ENT]
65'
[6] [5] [ENT]
65' 5"
[6] [5] [.] [5] [ENT]
65' 5 3/8"
[6] [5] [.] [5] [.] [6] [ENT]
5 3/8"
[0] [.] [5] [.] [3] [.] [8] [ENT] или [0] [.] [5] [.] [6] [ENT]
Числитель и знаменатель, введенные вами, автоматически преобразуются в
значение, ближайшее к одной из следующих величин: 0, 1/8, 1/4, 3/8, 1/2, 5/8,
3/4, 7/8, 1/16, 3/16, 5/16, 7/16, 9/16, 11/16, 13/16, 15/16.
Если знаменатель равен 16 он не отображается на экране.
60
Работа с прибором
3
Проекты
3.3
Для записи данных в прибор, вы должны создать или открыть проект.
Предостережение - Перед началом работы с прибором, первым делом
C
проверьте настройки проекта.
Создание нового проекта
33.1
1. Нажмите [MENU] чтобы открыть экран
МЕНЮ.
2. Нажмите [1] чтобы открыть Менеджер
проектов.
3. Нажмите программную кнопку Созд чтобы
открыть экран Создать проект.
4. Введите имя проекта.
5. Нажмите программную кнопку Уст для
проверки параметров проекта. Вы не
можете изменить параметры ранее
созданного проекта.
6. Нажмите [ENT] в последнем поле экрана
Создать проект для создания нового
проекта.
При появлении одного из сообщений БОЛЕЕ 32ПРКТ или "Переполнение
данными" удалите один из имеющихся проектов, чтобы освободить место для
нового проекта. Вы не освободите место, удаляя записи существующего
проекта.
61
3 Работа с прибором
Создание контрольного проекта
Контрольный проект (или общий файл) хранит данные координат, которые
можно использовать в нескольких проектах. Вы можете создать контрольный
проект в офисе.
1. Нажмите [MENU] чтобы открыть экран
МЕНЮ.
2. Нажмите [1] или выберите Проекты чтобы
открыть Менеджер проектов.
3. Подведите курсор к проекту, который вы
хотите использовать в качестве
контрольного.
4. Нажмите программную кнопку Ктрл.
5. Нажмите программную кнопку Да.
Подробнее об этом смотрите в разделе
Создание контрольного проекта, страница 62.
Когда вы вводите имя или номер точки, система сначала ищет эту точку в
текущем проекте. Если точка не будет найдена, поиск автоматически будет
продолжен в контрольном проекте. Если эта точка будет найдена в
контрольном проекте, она копируется в текущий проект как UP (верхняя)
запись.
Проекты созданные в версиях ранее 1.10
Текущей версией баз данных является 1.10.
Проекты с приставкой "?" были созданы при
помощи более ранних версий баз данных и не
могут быть использованы в версии 1.10.
Если проект из более ранней версии, вы не
сможете открыть его, установить в качестве
контрольного или просмотреть информацию
об этом проекте. Однако вы можете
использовать программную клавишу УДЛ для
удаления этого проекта.
62
Работа с прибором
3
Измерение расстояний
3.1
Наведение на призменный отражатель
31.1
Предупреждение - Никогда не смотрите через зрительную трубу на
C
солнце - это может привести к повреждению глаз и потере зрения.
Информация по сборке призменного отражателя приведена в разделе Сборка
призменного отражателя, страница 22.
Наведите зрительную трубу на перекрестие в центре
призменного отражателя.
Sighting a single prism
После обнаружения отраженной световой волны
индицируется уровень сигнала.
Sighting a tiltable single prism
63
3 Работа с прибором
Измерение расстояний
31.2

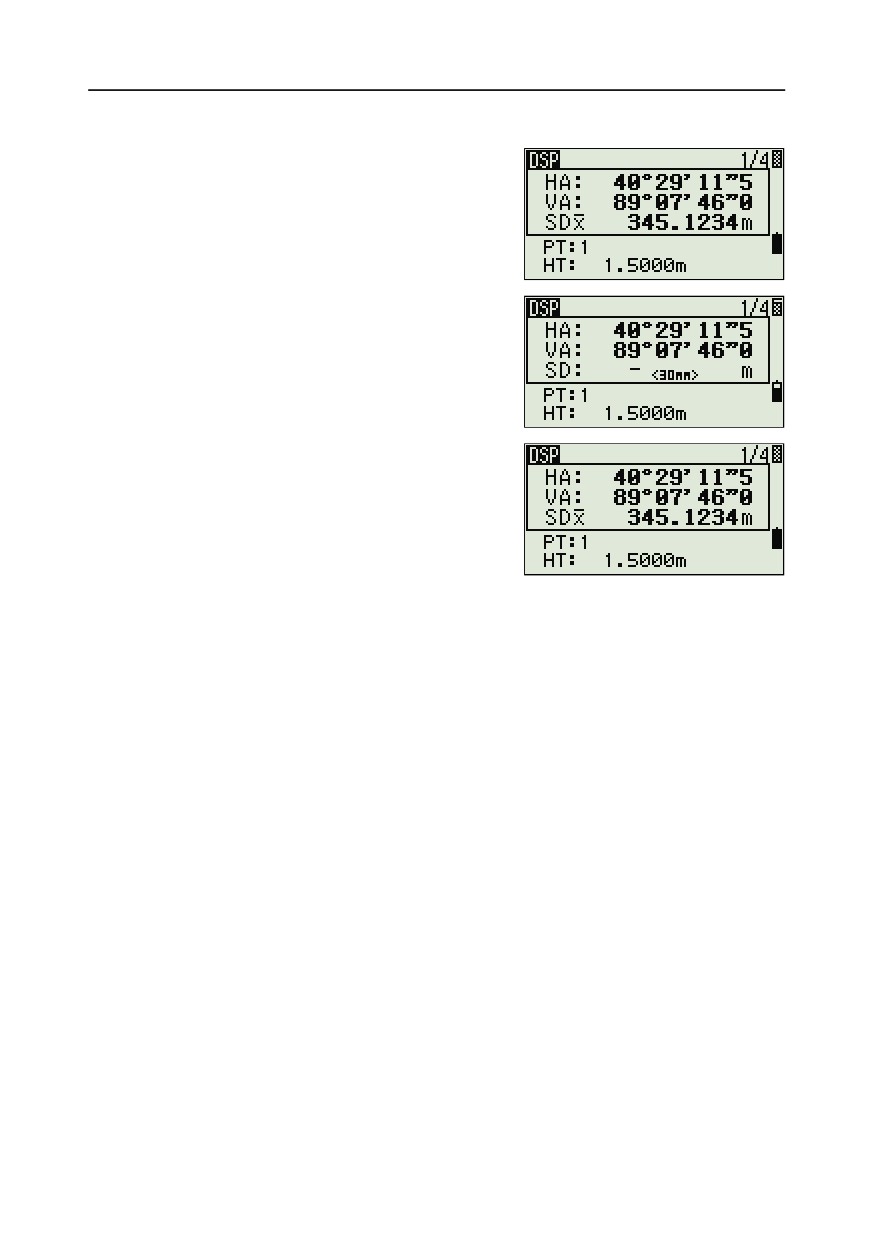

Чтобы измерить расстояние нажмите клавишу
[MSR1] или [MSR2] в главном экране измерений
или любом другом любом экране наблюдений.
Пока прибор делает измерение, постоянная
призмы отображается мелким шрифтом.
Если количество измерений для осреднения
установлено равным 0, измерения будут
продолжаться до тех пор, пока вы не нажмете
клавиши [MSR1], [MSR2], или [ESC]. После каждого
измерения значение расстояния обновляется.
Если количество измерений для осреднения
установлено равным значению от 1 до 99,
осредненное расстояние будет показано только при завершении последнего
измерения. Когда отображается осредненная величина, поле SD меняет свое
название на SDx.
64
Работа с прибором
3
Если уровень сигнала недостаточный для проведения измерения, иконка
уровня сигнала мигает. Дополнительная информация находится в разделе
Панель состояния, страница 37.
Для изменения высоты цели НТ, температуры
и давления нажмите клавишу [HOT]. Подробнее
об этом смотрите в разделе Клавиша [HOT],
страница 45.
Настройки, от которых зависят величины
поправок (Т-Д Корр, Уровень моря и
Картографическая проекция) включены в
настройки проекта. Эти установки
индивидуальны для каждого проекта. Если
вам необходимо изменить эти установки,
создайте новый проект. Дополнительная
информация имеется в разделах Параметры
проекта, страница 123, и Настройки, страница 142.
Параметры измерений
31.3
Чтобы просмотреть настройки измерений,
удерживайте нажатой одну секунду клавишу
[MSR1] или [MSR2].
Используйте клавиши курсора [^] или [v] для
перемещения курсора между полями.
Используйте клавиши курсора [<] или [>] для
изменения значения в выбранном поле.
Поле
Значение
Цель
Призм
N-Призм
Конст (постоянная
от -999 mm до 999 mm
призмы)
Режим
Точн0.1mm
Точн1mm
Норм1mm
Норм10mm
65
3 Работа с прибором
Поле
Значение
Усред (Осреднение)
от 0 (непрерывно) до 99
Режим записи
Одно из следующего:
Толь.ИЗМ
Подтв
ВСЕ

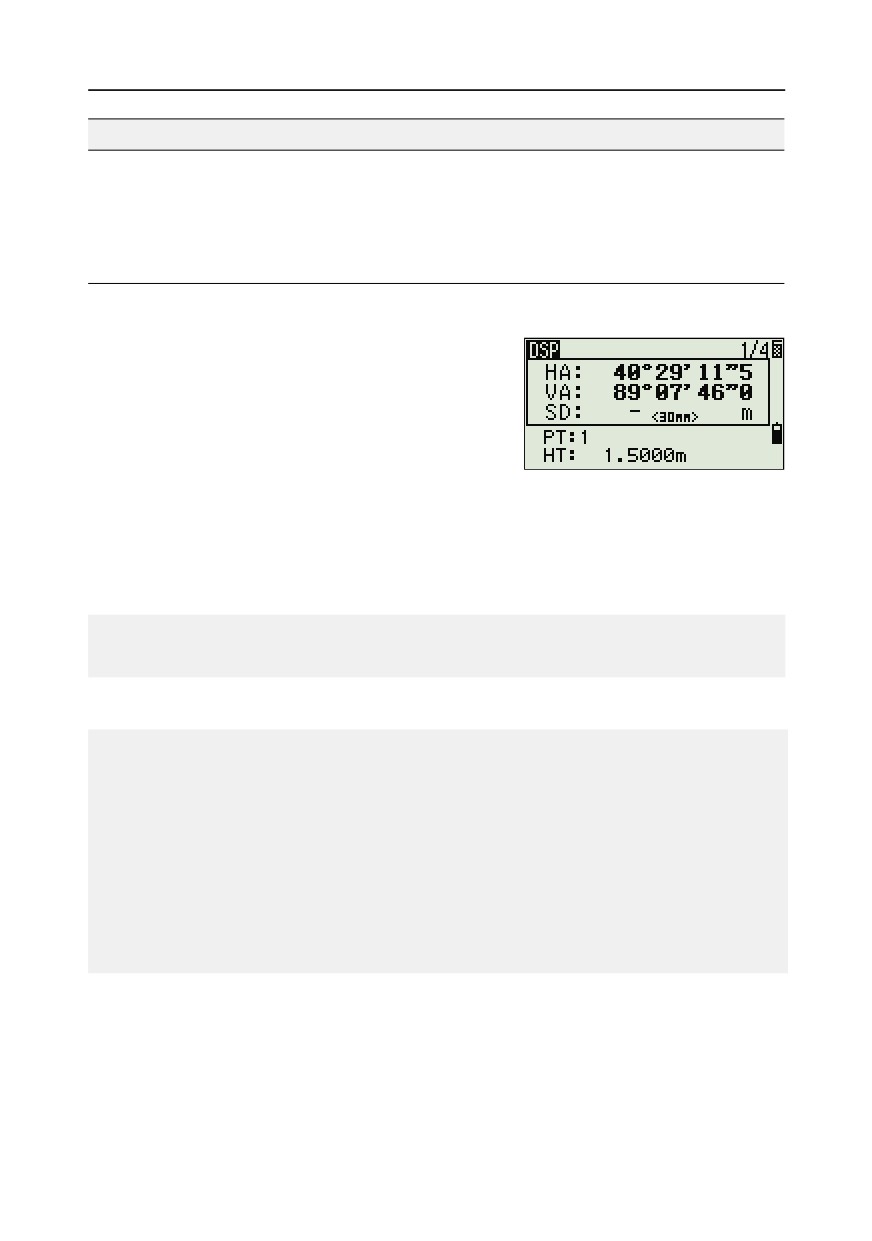

Поле цели
Символ "-" (тире) появляется при измерении
над значением постоянной призмы, если в
поле "Цель" установлено значение Призма.
Символ "]" (правая скобка) появляется при
измерении над значением постоянной призмы,
если в поле "Цель" установлено значение N-
Призма.
Символ постоянно перемещается по экрану слева направо над значением
постоянной призмы.
Настройки цели необходимы для лучшей компенсации циклических ошибок
при измерении расстояний.
Поле Режим записи
Параметры режима записи контролируют работу клавиш [MSR1] и [MSR2] в
главном экране измерений.
Значение Толь.ИЗМ установлено по умолчанию. После измерения инструмент
возвращается в главный экран измерений и ожидает нажатия клавиши [ENT]
перед записью точки.
Если установить значение Подтв, перед записью данных отображается экран
"Запись ТЧ".
Если установить значение ВСЕ, прибор переходит в режим быстрого
измерения и записи данных. Он автоматически запишет точку, используя
значения Т и CD по умолчанию. После измерения инструмент возвращается в
главный экран измерений для проведения следующего измерения.
66
ГЛАВА
4
Применение
4
В этой главе:
Q Сброс ГК (горизонтального угла) и угловые измерения
Q Установка станции
Q Разбивка
Q Кнопка Программы
Q Запись измеренных данных
Q Измерение смещений
67
4 Применение
Сброс ГК (горизонтального угла) и угловые
измерения
4.1
Чтобы открыть меню Угол, нажмите клавишу
[ANG] в главном экране измерений. Для выбора
команды из этого меню нажмите
соответствующую цифровую клавишу или,
используя клавиши курсора [<] или [>],
выберите команду и затем нажмите [ENT].
Установка горизонтального угла в 0
41.1
Нажмите клавишу [1] или выберите 0-Уст в меню Угол для установки
горизонтального угла в 0. После установки угла вы вернетесь в главный экран
измерений.
Ввод горизонтального угла
41.2
Нажмите клавишу [2] или выберите Ввод в
меню Угол для появления строки ввода угла.
Введите горизонтальный угол, используя
цифровые клавиши, и затем нажмите [ENT].
Для ввода 123°45'50", наберите [1] [2] [3] [.] [4] [5] [5] [0].
Отображаемое значение будет округлено до минимального приращения угла.
Запись передней точки после повторных угловых
измерений
41.3
1. Нажмите клавишу [3] или выберите Повт.
для активизации режима повторных
угловых измерений. На экране будет
отображено HR=0.
2. Наведитесь на заднюю точку (BS) и
нажмите [ENT].
68
Применение
4
3.
Наведитесь на переднюю точку (FS) и
нажмите [ENT].
Горизонтальный угол накапливается, и
значение снова зафиксировано.
4.
Для прекращения угловых измерений
нажмите [ESC].
5.
Когда вы накопите достаточное количество
измерений горизонтального угла между
задней и передней точками, произведите
измерение на переднюю точку, нажав [MSR1]
или [MSR2].
Появится осреденное значение
горизонтального угла. Это значение
фикировано, пока процесс измерений не
будет завершен или прерван.
HRx = HR∑ ÷ N
HA = BSAz + HRx (нормализовано)
HRx не обновляется, даже если инструмент сместится.
6.
Нажмите [ENT] для сохранения наблюдения
на переднюю точку как CP запись.
Проверьте значения PT/HT/CD и затем
нажмите [ENT] для записи.
При повторных угловых измерениях значение ГК меняется на HR∑.
Количество повторений углов отображается вверху экрана (например, N= 5).
Измеренное значение горизонтального угла может быть не более
1999°59'59"5.
Эта функция сохраняет сырые и XYZ данные в виде СР записей невзирая на
настройки хранения БД.
69
4 Применение
Измерения при КЛ/КП
40.1
Используйте измерения при КЛ/КП чтобы добиться максимальной точности
угловых измерений. Применение измерений КЛ/КП эффективно исключает
постоянные механические погрешности за исключением некоторых ошибок,
таких как ошибка вертикального угла. Дополнительная информация
приведена в разделе Измерения при КЛ/КП, страница 25.
Вы можете производить угловые измерения
при КЛ/КП без измерения расстояния, нажав [4]
или выбрав КЛ/КП в меню Угол.
Если уже было произведено измерение
расстояния, вы можете и инициализировать
осреднение при КЛ/КП, переведя зрительную
трубу на другую сторону.
Чтобы настроить ГК с использованием КЛ/КП
измерения, задняя точка также должна быть
измерена в режиме КЛ/КП в процессе
установки станции.
Удержание горизонтального угла
40.2
Нажмите клавишу [5] или выберите Удрж в
меню угловых измерений для фиксации
текущего значения горизонтального угла.
Чтобы установить отображаемое на экране
значение горизонтального угла нажмите [ENT]
или программную клавишу Уст.
Чтобы прервать процесс и вернуться в главный экран измерений нажмите [ESC]
или программную кнопку Прерв.
70
Применение
4
Установка станции
4.1
Чтобы открыть меню Уст. СТН нажмите [STN] в
главном экране измерений.
Для выбора команды из этого меню нажмите
соответствующую цифровую клавишу или,
используйте клавиши курсора [<] или [>] чтобы
выбрать команду и затем нажмите [ENT].
Нажмите [^] или [v] для перемещения между
страницами.
Подсвеченной остается последняя
использованная функция.
Установка станции по точке с
известными координатами или
азимутом
41.1
1. Нажмите [1] или выберите Извст в меню
Уст. СТН.
2. Введите имя или номер точки в поле ST.
- Если ввести номер известной точки, то
на экране появятся координаты этой
точки и курсор автоматически
установится в поле высоты инструмента - HI.
- Если вводится номер точки, которая не
существует, то появляется экран ввода
координат точки. Введите координаты и
нажмите [ENT] после ввода каждого поля.
Новая точка сохраняется в памяти после
нажатия клавиши [ENT] в последнем поле
CD.
- Если точка имеет код, он появится в поле CD.
3. Введите высоту инструмента и затем
нажмите [ENT].
71
4 Применение
Появится экран Задняя точка.
4. Выберите способ, который Вы будете
использовать для ориентировки на заднюю
точку.
- Путем ориентации на заднюю точку по
введенным координатам.
- Путем ориентации на заднюю точку по введенным азимуту и углу, см.
страница 74.
Ориентация на заднюю точку с известными координатами
X
Z
Задняя точка
Xb
(Xb, Yb, Zb)
X0
Станция
(Xi, Yi, Zi)
Y
Y0
Yb
1. Нажмите клавишу [1] или выберите Корд. в
меню ввода задней точки для появления
экрана ввода координат задней точки.
2. Введите имя задней точки. Если точка
существует в текущем проекте, то на
экране появятся ее координаты.
3. Если Вы будете проводить измерение
расстояния на ЗТ, то введите высоту
отражателя в поле HT.
72
Применение
4
4.

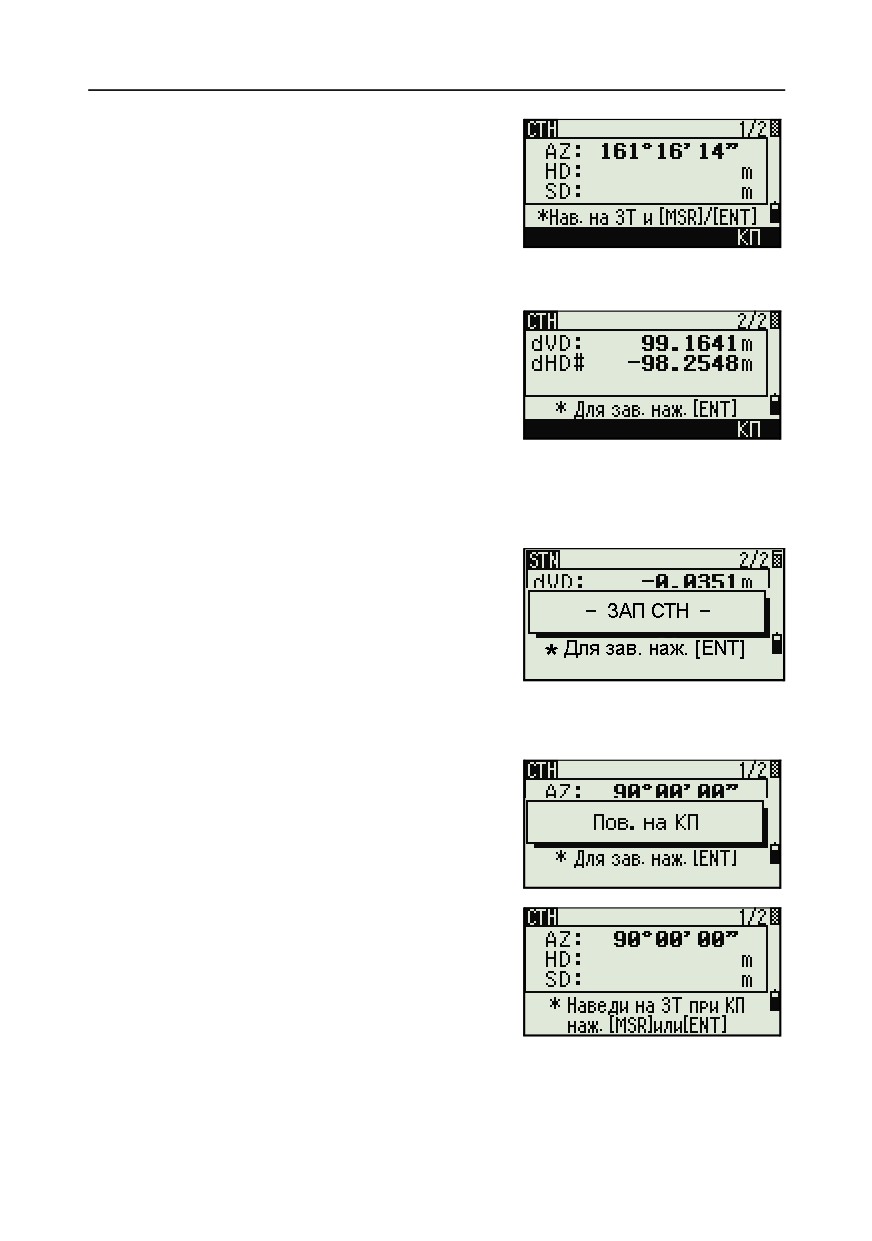

Наведитесь на ЗТ при КП и нажмите
клавишу [ENT] для завершения установки
станции.
- Если вам необходимо записать
полноценное наблюдение, т.е.
(HA/VA/SD) нажмите [MSR1] или [MSR2].
AZ Азимут вычисленный по координатам
- Если измерено расстояние на ЗТ с
известными координатами нажмите на
клавишу [DSP] для отображения экрана
QA. На экране QA можно просмотреть
величины dHD/dVD которые
показывают разницу между
измеренным расстоянием и
расстоянием, вычисленным по известным координатам.
5.
Для записи станции нажмите [ENT].
6.
После измерения расстояния нажмите [ENT]
для завершения установки станции. Записи
ST и F1 сохраняются в текущем проекте.
Дополнительные возможности:
Измерения при КЛ/КП
Программная клавиша КП используется для
углового измерения при Круге вправо.
После того как вы произвели измерение
расстояния на ЗТ при КЛ, Вы можете просто
перевести зрительную трубу на КП для
измерения при Круге вправо. Инструмент
автоматически определяет положение КЛ/КП.
73
4 Применение

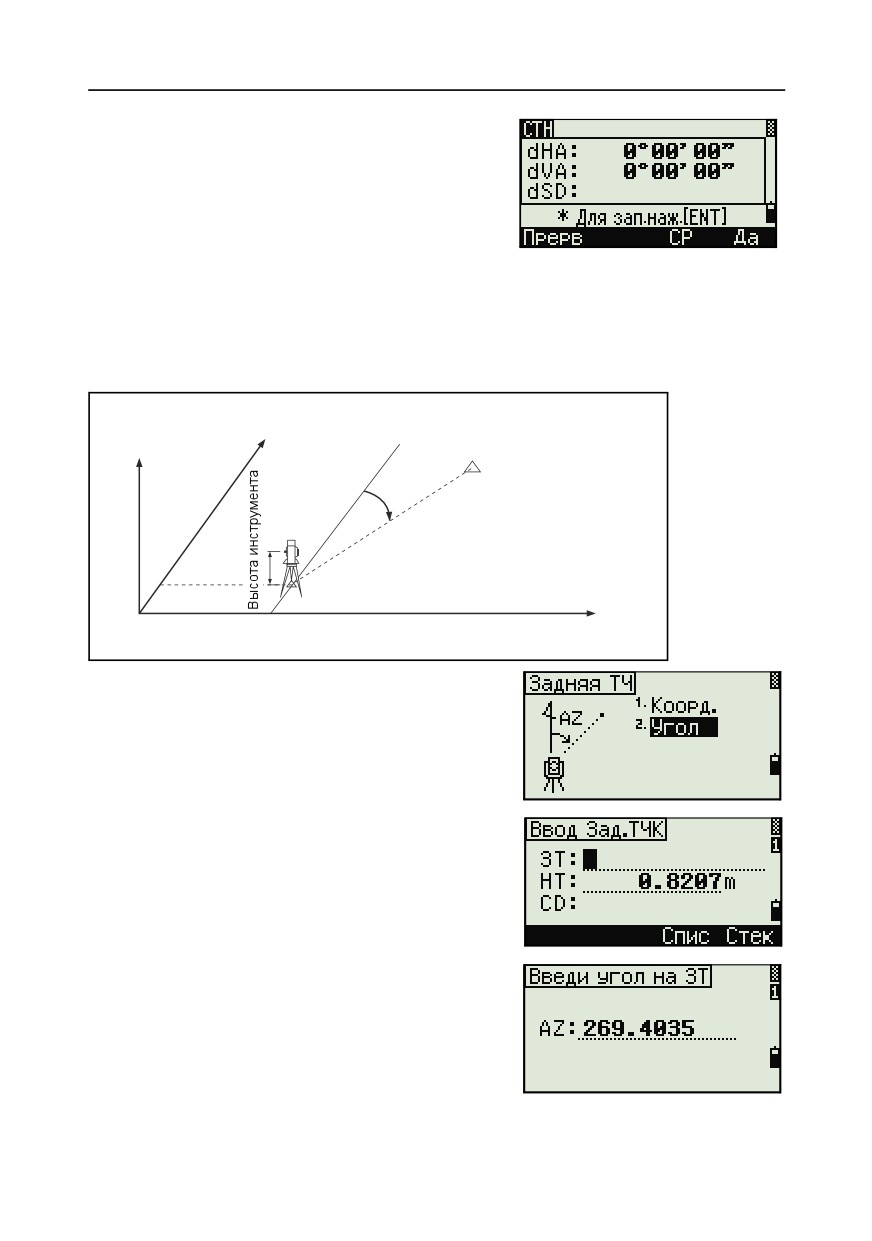

После нажатия [ENT] при КП, появляется экран
ошибок наведения.
Нажав на программную клавишу CP вы
произведете CP запись, которая содержит
средние значения HA,VA и SD из измерений
при КЛ/КП. Если нажать программную
клавишу Да, то будет записаны только ST и
КЛ/КП записи без записи CP (Control Point - Контрольная точка).
Наведение на заднюю точку посредством ввода азимута
X
Z
Задняя точка
Азимут
X0
Станция
(Xi, Yi, Zi)
Y
Y0
1. Нажмите [2] или выберите Угол в экране
выбора типа задней точки для ввода
азимута.
2. Если вы не желаете вводить какое либо имя
задней точки (только ввести азимут),
нажмите клавишу [ENT] в поле ЗТ.
3. Введите азимут на заднюю точку в поле
AZ.
74
Применение
4
При нажатии на клавишу [ENT] без ввода азимута в поле AZ будет
автоматически установлено значение 0°00'00".
4. Наведите на ЗТ и нажмите [ENT]. Записи ST
и F1 будут сохранены в проекте.
Вы также можете использовать измерения
при КЛ/КП, если нажмете на программную
клавишу КП. См. Дополнительные
возможности: Измерения при КЛ/КП,
страница 73.
Установка станции с использованием обратной засечки на
известные точки
40.1
Для установки станции при помощи обратной засечки используются
измерения углов/расстояний на известные точки.
X
Z
X1
Известная точка 1
(X1, Y1, Z1)
X2
Известная
точка 2
(X2, Y2, Z2)
X0
Станция (Xi, Yi, Zi)
Y
Y1
Y0
Y2
Вы можете использовать максимум 10 точек для засечки. Можно производить
измерения как углов и расстояний, так и только углов. Вычисление
производиться автоматически, как только будет сделано необходимое
количество измерений.
75
4 Применение
Можно удалить неправильно сделанные измерений и произвести перерасчет
при необходимости. Также вы можете выбрать заднюю точку.
Если угол между известной точкой 1 и известной точкой 2 (измеренные от
точки станции) очень острый или тупой результирующее решение может быть
геометрически неверным. Для достижения геометрической правильности
выбирайте известные точки (или точку станции) так, чтобы они были
разнесены в пространстве.
1. Нажмите клавишу [2] или выберите Засечка
в меню Установка Станции для входа в
меню обратной засечки.
2. Введите имя первой наблюдаемой точки
(TЧ1).
3. Введите высоту цели и нажмите [ENT].
4. Наведитесь на PT1 и нажмите [MSR1] или
[MSR2].
Об использовании программной кнопки КП
для измерений при КЛ/КП, см.
Дополнительные возможности: Измерения
при КЛ/КП, страница 73.
5. Для измерения следующей точки нажмите
[ENT].
76
Применение
4

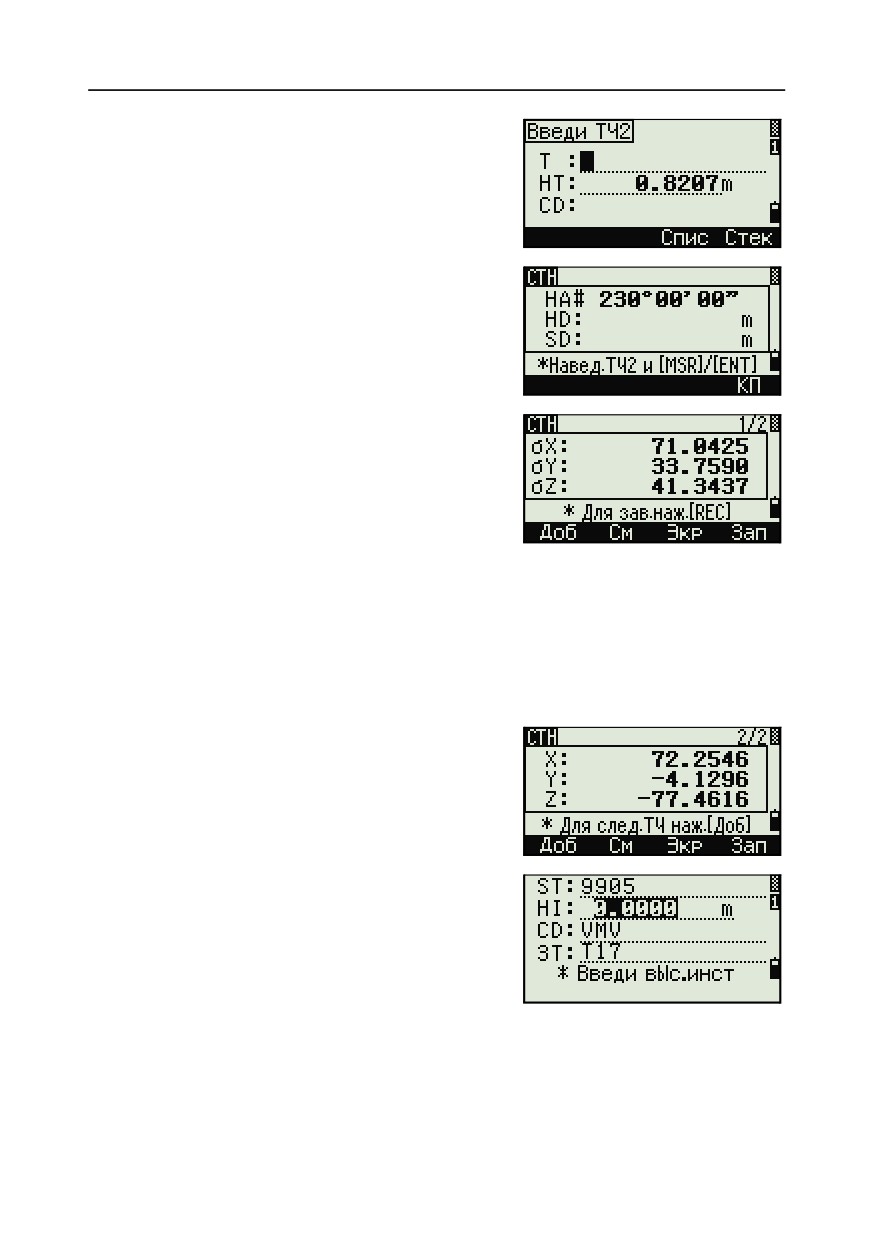

6. Введите вторую точку (ТЧ2) и высоту
отражателя.
7. Измерьте вторую точку и нажмите [ENT].
Когда инструмент получит достаточное
количество данных, он вычислит
координаты станции.
- Если доступно больше минимального
количества данных, появится экран
стандартных отклонений.
- Чтобы увеличить точность засечки
можно выполнить дополнительные
измерения. Для этого нажмите на
программную кнопку Доб. Информация
о том, как использовать программную
кнопку См приведена в разделе
Дополнительные возможности: просмотр
и удаление измерений засечки,
страница 78.
8. Если результат вас устраивает, нажмите
программную кнопку Зап или [ENT] для
записи станции.
9. Введите высоту инструмента, если это
требуется и нажмите [ENT]. В поле ST по
умолчанию устанавливается значение
"последняя запись PT+1".
10. Имя точки можно изменить, если
установить курсор в поле ST и
редактировать или поменять текст.
77
4 Применение
Если в поле Разм.СТ вы установили Да, в поле ST по умолчанию появится
последний номер ST + 1. Подробнее об этом см. Прочие параметры,
страница 148.
В качестве задней точки по умолчанию
будет первая измеренная точка.
11. Чтобы изменить ЗТ, нажмите программную
кнопку Замен.
12. Выберите заднюю точку ЗТ и нажмите
клавишу [ENT].
13. Для завершения засечки нажмите [ENT]
когда курсор находится в поле ЗТ.
Для вычисления засечки должны быть произведены измерения углов минимум
на 3 точки или одно угловое измерение и одно измерение расстояния и угла.
Высота станции может быть вычислена, если измерялось расстояние. Если
расстояние не измерялось, то высота станции рассчитывается с
использованием только угловых измерений на точки с известными
трехмерными координатами.
Дополнительные возможности: просмотр и удаление
измерений засечки
Нажмите программную клавишу См в экране
вычисления станции (сигма или координаты)
для контроля измерений на каждой точке.
78
Применение
4

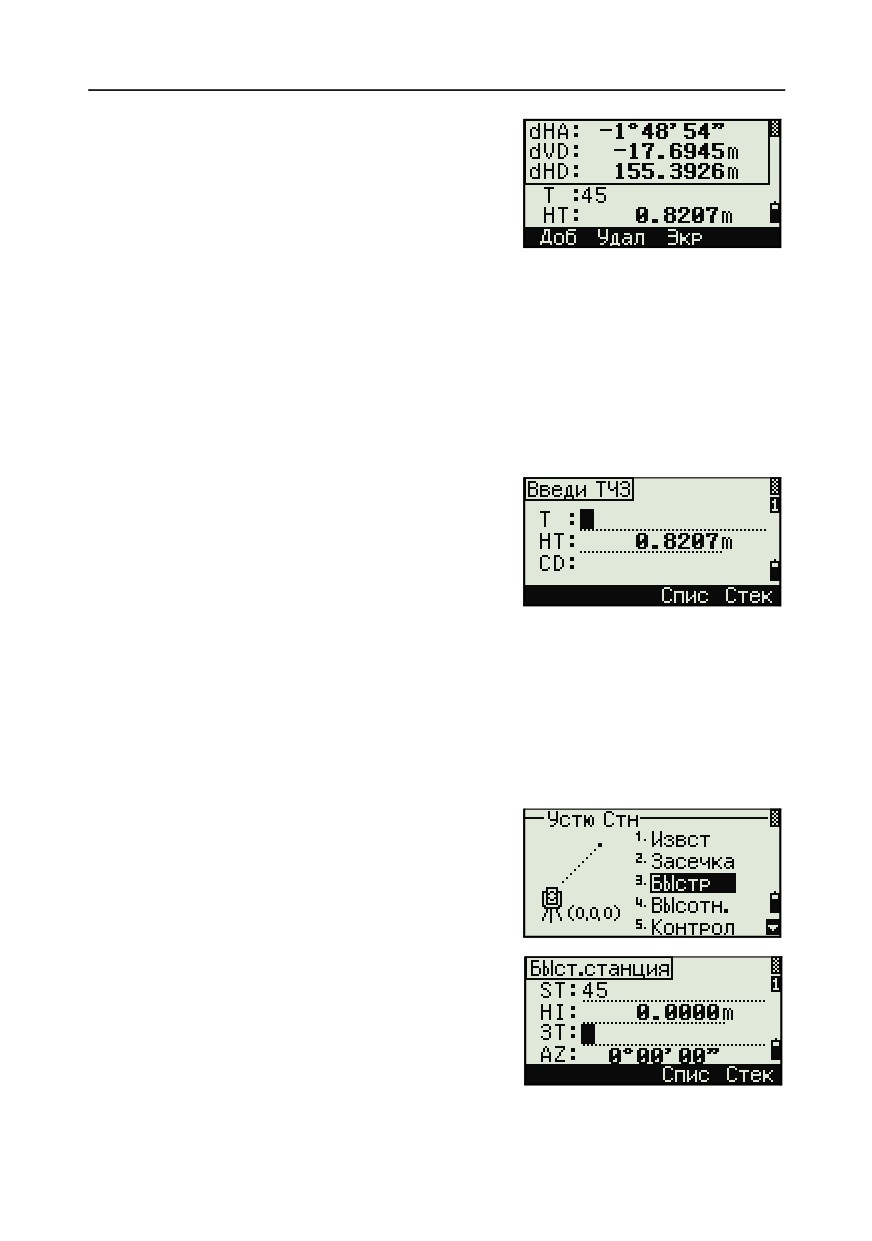

dHA Распределенная ошибка ГК по
каждому направлению
dVD Вертикальная ошибка между
измеренным и вычисленным
расстоянием
dHD Ошибка по горизонтальному
проложению между измеренным и
вычисленным расстоянием
Если требуется удалить измерение (возможно
из-за больших ошибок), установите курсор на ту
точку, которую надо удалить, и затем нажмите
программную клавишу Удал. После удаления,
координаты станции будут автоматически
перевычислены.
Чтобы продолжить наблюдения, нажмите
программную клавишу Доб. Появится экран
для ввода следующей точки.
Быстрая установка станции без ввода координат
40.1
Точка станции (ST) в этой функции определяется как точка с новым номером.
Для новой точки координаты сохраняются как MP (0, 0, 0). Если станция ST
была вручную изменена на известную точку, то установка станции
производится с координатами этой точки.
1. Для быстрой установки станции нажмите
клавишу [3] или выберите Быстр в меню
установки станции.
ST Точка станции (по умолчанию -
последняя записанная точка ТЧ+1
или ST+1 (в зависимости от
установки в поле Разм.СТ)
HI
Высота инструмента
BS Задняя точка (пусто)
79
4 Применение
AZ Азимут на заднюю точку (по умолчанию - ноль)
2. По умолчанию задней точке номер не
присваивается. Оставьте это поле пустым
или введите имя задней точки.
3. Азимут на заднюю точку (AZ) по
умолчанию равен нулю, новы можете
изменить это значение.
4. Чтобы завершить установку станции, наведитесь на заднюю точку и
нажмите [ENT].
Когда вы нажимаете [ENT] в поле AZ, в полях
HA и AZ устанавливаются введенные вами
значения.
Даже если точки ST и BS являются известными точками, эта функция не
вычисляет угол на заднюю точку AZ автоматически. Для вычисления AZ между
двумя известными точками (ST и BS) используйте функцию Установка станции
> Известная. Дополнительная информация содержится в разделе Установка
станции по точке с известными координатами или азимутом, страница 71.
Определение высоты станции
40.1
1. Нажмите [4] или выберите Высотн в меню
установки станции.
2. Введите имя точки с известной высотой BР
(высотный репер) и нажмите [ENT]. Если
точка найдена в проекте, то курсор
переместится в поле HT (высота
отражателя).
3. Введите высоту отражателя - HT и нажмите
[ENT].
4. Наведитесь на отражатель, установленный
на точке BР и нажмите [MSR1] или [MSR2].
80
Применение
4
5. Измерения при КЛ/КП также возможны,
если вы нажмете программную клавишу
КП или просто переведете зрительную
трубу в положение Круг вправо после
измерения расстояния.
Будут отображены обновленные
координаты станции. Высота инструмента
HI может быть изменена в этом экране.
6. Для записи обновленных координат
станции нажмите [ENT].
Когда высота инструмента HI изменяется, координата Z обновляется до
записи станции. Установка станции должна быть завершена перед
использованием функции Высотной привязки.
Контроль и восстановление направления на заднюю точку40.1
Установка станции должна быть сделана до выполнения функции контроля
задней точки. Эта функция всегда ссылается на заднюю точку из последней
записи станции, сохраненной в текущем открытом проекте.
1. Для выбора функции контроля задней
точки нажмите [5] или выберите Контро в
меню установки станции.
HA Текущий отсчет ГК
BS Горизонтальный угол HA на заднюю
точку ЗТ в последней установке
станции. Введите координаты
станции для наблюдения без записи
данных
81
4 Применение
2. Сделайте одно из следующего:
- Для восстановления горизонтального
угла, такого, каким он был при установке
последней станции, наведите трубу на
заднюю точку и нажмите программную
клавишу Сброс или [ENT].
- Для отмены действия и возврата к
главному экрану измерений нажмите
программную кнопку Прерв или [ESC].

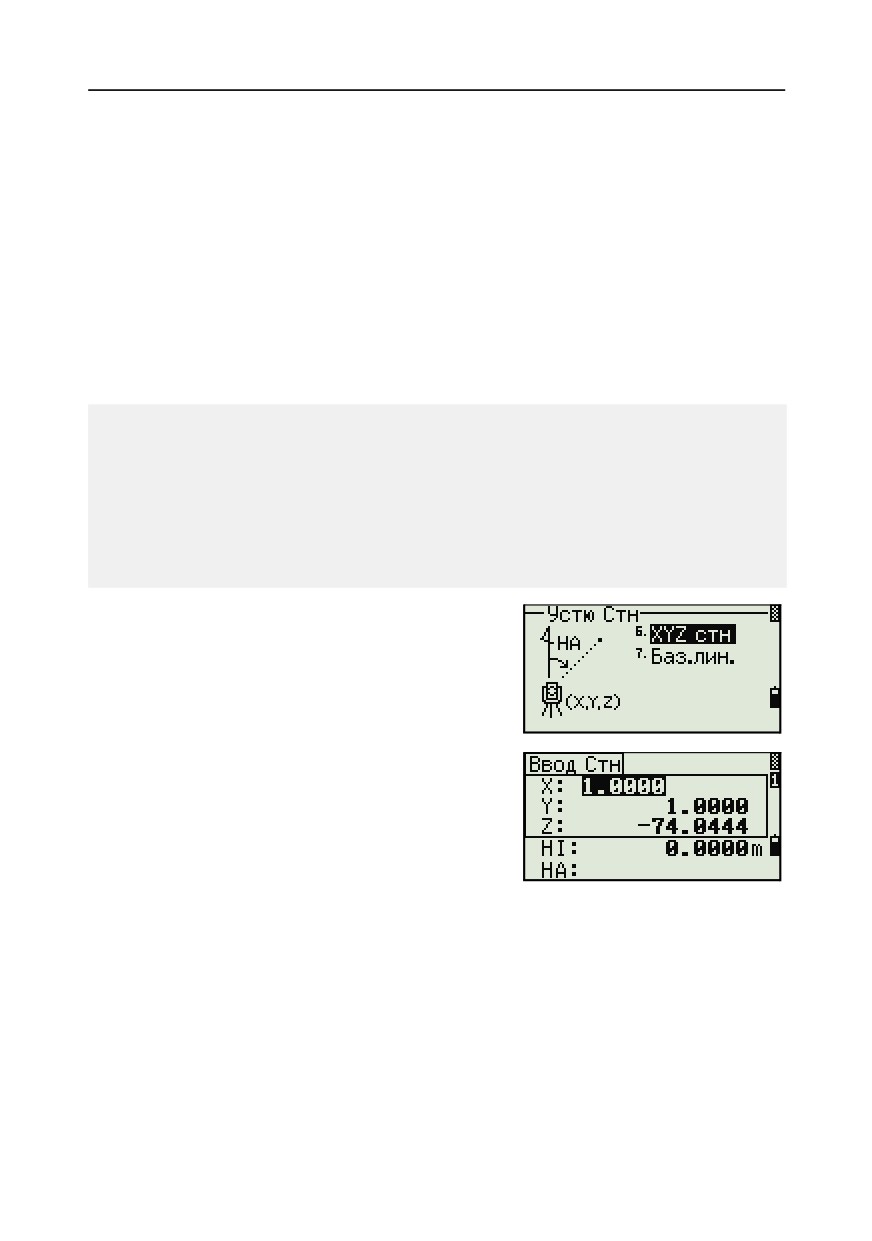

Функция Базовые координаты XYZ
Функция Базовые координаты XYZ не сохраняет запись станции, поэтому
функция Контроль ЗТ не может проверить заднюю точку, если вы
устанавливаете станцию при помощи функции Базовые координаты XYZ.
Чтобы сохранить сырые данные, используйте любую другую функцию из меню
Установка станции. Эта функция не сохраняет запись станции в проекте.
Вы можете использовать эту функцию без открытия проекта. Если при
использовании этой функции открыт какой-то проект, СО записи сохраняются
чтобы показать, что базовые координаты инструмента были изменены.
1. Чтобы вызвать функцию Базовые
координаты XYZ, нажмите [6] или выберите
XYZ стн в меню установки станции.
По умолчанию отображаются текущие
значения XYZ для инструмента.
2. Введите новые значения XYZ для
инструмента и нажмите [ENT].
3. Сделайте одно из следующего:
- Для восстановления горизонтального
угла, введите значение в поле НА и
нажмите [ENT].
82
Применение
4
– Если необходимости в восстановлении
значения горизонтального угла нет,
оставьте поле НА пустым и нажмите
[ENT].
Вы вернетесь к главному экрану
измерений.
Засечка по двум точкам вдоль известной линии
40.1
1. Для вызова функции Известная линия
нажмите [7] или выберите Баз.лин. в меню
установки станции.
2. Введите известную точку как Т1.
Если вы вводите имя новой точки,
появляется экран ввода координат.
Наведитесь на Т1 и нажмите [MSR1] или
[MSR2] чтобы выполнить измерение.
Нажмите [ENT].
3. Выберите способ определения известной
линии:
- Для описания линии с помощью ввода
координат точки Т2 нажмите [1] или
выберите По кд.
- Для описания линии с помощью ввода
азимута, нажмите [2] или выберите По уг.
4. Если вы выбрали По уг, появится экран
ввода азимута. Введите значение угла и
нажмите [ENT].
83
4 Применение
Появится экран измерений.
5. Наведитесь на Т2 и нажмите [MSR1] или
[MSR2] чтобы выполнить измерение.
Нажмите [ENT].
Когда точка Т2 будет измерена, прибор
вычислит координаты станции.
6.
Чтобы записать координаты станции
нажмите [ENT] или программную кнопку
Зап.
7.
Для контроля измерения нажмите
программную кнопку Экр. Если вы
определяете линию путем ввода азимута,
будут показаны величины HD и VD между
Т1 и Т2.
Если вы определяете линию путем ввода
координат Т2, будут показаны разности
горизонтального проложения (dHD) и вертикального расстояния (dZ)
между измеренными и введенными вами данными.
8.
Введите имя станции, высоту инструмента
(HI) и код объекта (CD) при
необходимости. По умолчанию имя
станции будет соответствовать последней
записанной ТЧ+1 или последней
записанной ST+1 в зависимости от
установки параметра Разм.СТ.
9.
По умолчанию задняя точка становится
первой точкой (ТЧ1). Чтобы изменить это,
выберите поле ЗТ и затем нажмите
программную кнопку Замен.
10. Чтобы закончить запись координат
станции, нажмите [ENT] в поле BS.
84
Применение
4
Примеры записей
CO, Temperature:20C Pressure:1013hPa Prism:0 …
ST,9005, ,265, ,1.2350,150.40300,150.40300
F1,265,1.6040,79.0010,90.30150,89.35260,
F1,200,1.4590,50.2300,269.4035,93.50110,
CO, P1-P2 HD=122.0350 VD=0.5600
Разбивка
4.1
ВЫШ
ВП
П
НИЖ
Л
НАЗ
НАЗ
ВП
Высота
цели
П
Л
ВЫШ
НИЖ
Для входа в меню Разбивка нажмите [S-O].
85
4 Применение

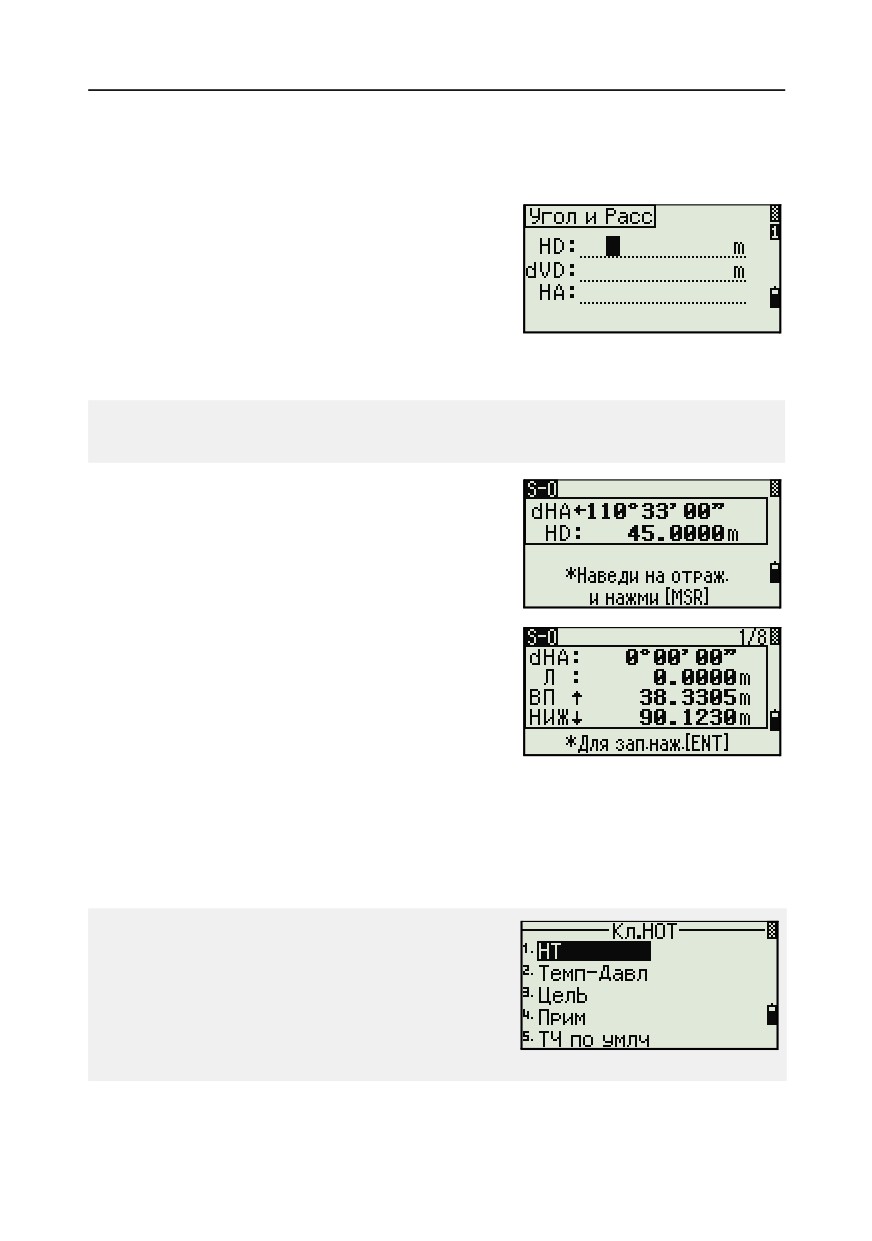

Вынос в натуру точки по углу и расстоянию
41.1
1. Для отображения экрана ввода горизонтального проложения и угла
нажмите [1] или выберите HA-HD в меню Разбивка.
2. Введите значения и нажмите [ENT].
HD Горизонтальное проложение от точки
стояния до точки разбивки
dVD Превышение от точки стояния до
точки разбивки
HA Горизонтальный угол
Если вы нажимаете [ENT] без ввода горизонтального угла, используется
текущее значение HA.
3. Поверните инструмент до тех пор, пока
dHA не будет равен числу, близкому к
0°00'00".
4. Наведитесь на цель и нажмите [MSR1] или
[MSR2].
Когда измерение будет завершено, то на
экране будет показана разница между
текущим положением отражателя и
требуемой точкой разбивки.
dHA Разница в горизонтальном угле
П/Л Вправо/Влево (Поперечная ошибка)
ВП/НАЗВперед/Назад (Продольная ошибка)
НИЖ/ВЫШНиже/Выше
Если измерения выполнено, величина НИЖ/ВЫШ и Z координата
обновляются при изменении вертикального угла VA.
Если вы нажмете клавишу [HOT] в любом
экране наблюдений, появится меню горячих
клавиш. Вы можете использовать это меню в
любое время чтобы изменить высоту
отражателя HT, температуру и давление T - P.
86
Применение
4

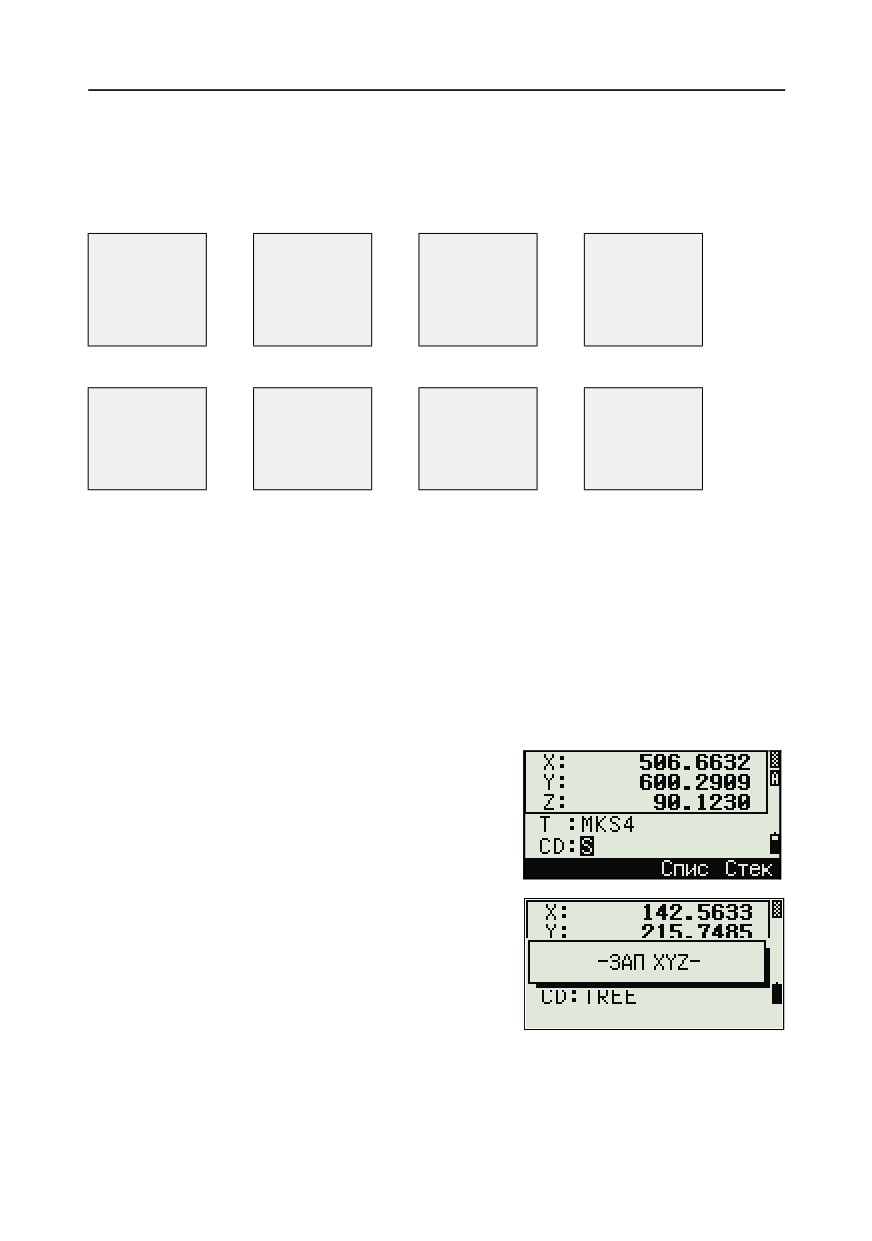

Использование клавиши [DSP] для переключения между экранами
Нажмите [DSP] для переключения между экранами выноса в натуру. Доступны
следующие экраны:
S-O1
S-O2
S-O3
S-O4
dHA
HA
HA
HL
VA
VD
V%
R
SD
HD
HD
OUT
CUT
S-O5
S-O6
S-O7
S-O8
X
dX
rSD
HD
Y
dY
rVD
VD
Z
dZ
rHD
SD
Экран S-08 доступен только в том случае, если установлены вторые единицы
измерения расстояния. Дополнительная информация приведена в разделе
Прочие параметры, страница 148.
При каждом нажатии на [DSP], появляется следующий экран. Если вы нажали
[DSP] в последнем экране (S-O7 или S-O8 если установлены вторые единицы
измерения расстояния), появится экран S-01.
Чтобы изменить экраны S-02, S-03 и S-04, удержите клавишу [DSP] одну
секунду. Дополнительная информация приведена в разделе Настройка
значений, отображаемых в главном экране измерений, страница 42.
Для записи точки разбивки [ENT]. Номер точки
по умолчанию принимается равным номеру
последней записанной точки +1.
Нажмите [ENT] для записи координат точки.
После записи точки прибор вернется в экран
измерений. Вы можете продолжить
наблюдения или нажать клавишу [ESC] для
ввода нового расстояния и угла.
87
4 Применение
Вынос в натуру точки по координатам
40.1
1. Для выноса в натуру точки по координатам
нажмите [2] или выберите XYZ в меню
Разбивка.
2. Введите имя точки, которую вы хотите
вынести в натуру и нажмите [ENT].
Вы можете также задать точку, введя код
точки или радиус от инструмента.
Если будет найдено несколько точек, они
отображаются в списке. Используйте [^] или
[v] для перемещения по элементам списка.
Используйте [<] или [>] для перемещения
между страницами списка.
3.
Выберите точку в списке и нажмите [ENT].
После выбора точки появится угол
доворота и расстояние до точки.
4.
Поверните инструмент до тех пор, пока
dHA не будет равен числу, близкому к
0°00'00". Нажмите [MSR1] или [MSR2].
dHA Разница в горизонтальном угле
HD Расстояние до точки разбивки
5.
Попросите реечника как можно более точно
выйти на нужную точку. Когда отражатель
будет в требуемом месте, ошибка,
отображаемая на экране станет 0.0000 м
(или 0.0000 фт).
dHA Разница в горизонтальном угле
П/Л Вправо/Влево (Поперечная ошибка)
ВП/НАЗВперед/Назад (Продольная ошибка)
НИЖ/ВЫШНиже/Выше
88
Применение
4
Для переключения между экранами [DSP]. Эта функция работает так же, как
для разбивки по углу и расстоянию, за исключением того, что счетчик экранов
(например, S-01/8) не отображается. Дополнительная информация приведена
в разделе Использование клавиши [DSP] для переключения между экранами,
страница 87.
Во время измерений вы можете использовать моргающий свет
створоуказателя для указания расстояния.
Для установки скорости вспышек створоуказателя, нажмите [S-O] в любом
экране наблюдений. Подробнее об этом см. Разбивка, страница 146.
Если выполнено измерение, величина НИЖ/ВЫШ и Z координата обновляются
при изменении вертикального угла VA.
6. Для записи точки нажмите [ENT]. По
умолчанию будет установлено имя точки T
+ 1000.
Используйте поле Доб.ТЧ в МЕНЮ >
Установки > разбивка для определения целого
числа, которое будет добавляться к номеру
выносимой точки чтобы создать новый номер
для записи выносимой точки. Значение по
умолчанию равно 1000. Например, при
разбивке точки ТЧ3 с таким значением, запись
точки разбивки будет с номером 1003.
Дополнительная информация приведена в
разделе Разбивка, страница 146.
После записи точки вы вернетесь в экран
измерений. При нажатии клавиши [ESC] вы
сможете выбрать новую точку в экране ввода
ТЧ/CD/R. Если для введенной точки выноса
использовалось одно имя точки, ТЧ по
умолчанию будет следующая ТЧ+1.
Если вы выбирали точку из списка, то вы
вернетесь обратно в список выбора точек, в котором не будет уже выбранных
точек.
Нажмите клавишу для возврата в экран ввода точки
89
4 Применение
Если вы выбирали точку из списка, то вы
вернетесь обратно в список выбора точек, в
котором не будет уже выбранных точек.
Нажмите клавишу [ESC] для возврата в экран
ввода точки.
Дополнительные возможности: задание списка точек по
диапазону их имен
1. Нажмите программную клавишу От/До
когда курсор находится в поле ТЧ для ввода
точек по диапазону.
2. Введите первую точку (в поле От) и
последнюю точку (в поле До). Диапазон
может быть меньше чем 1001 точка.
Если точки были найдены, то появляется
список точек 'От' и 'До'.
Выберите точку, используя клавиши
курсора [^] или [v] и нажмите [ENT] для
перехода в экран разбивки.
Если у Вас имеется контрольный проект и
дополнительные точки найдены в нем, то в
конце списка появляется программная
клавиша Конт.
90
Применение
4
Вынос в натуру створа
40.1
Эта функция делит линию между инструментом и первой измеренной точкой
на введенное число, что позволяет вам сделать вынос в натуру точек по створу
через заданный интервал.
1. Нажмите [3] или выберите Створ в меню
разбивки.
2. Установите базовую линию. Для этого
установите отражатель на линию (конечная
точка) и нажмите [MSR1] или [MSR2].
3. Введите количество точек разбивки в поле
Итого.
Появляется экран для выноса первой точки
(от инструмента).
4. Наведитесь на призму и нажмите клавишу
[MSR1] или [MSR2].
5. Для перехода к следующей точке
воспользуйтесь клавишами курсора [^] или
[v].
6. Для записи точки в качестве точки
разбивки (SO) нажмите [ENT].
91
4 Применение
Например, если измеренная вами точка находится на расстоянии 100 м от
инструмента и в поле Итого установлено 2, будут вычислены для выноса в
натуру следующие четыре точки:
<1/2>
<2/2>
<3/2>
<4/2>
HD
50 ì
100 ì
150 ì
200 ì
Вынос в натуру линии
40.1
Эта функция позволяет сделать вынос в натуру линии по расстоянию от
первой точки Sta, смещению O/S и превышению dZ от заданной линии.
1. Нажмите [4] или выберите
Линия в меню разбивки.
2. Введите первую точку линии (Т1).
Если вы нажмете [ENT] без ввода имени точки,
вы сможете ввести временные координаты,
которые не сохраняются в проекте.
Иначе можно нажать программную клавишу
MsrPT.
92
Применение
4
3. Введите вторую точку (Т2) линии.
4. Введите смещение от линии.
Нажмите [ENT] в пустом поле для ввода
значения 0.0000.
Sta Расстояние от P1 вдоль линии
Сдв Расстояние перпендикулярно линии
(+)
Правая сторона линии Т1Т2 line
(-)
Левая сторона линии Т1Т2
dZ Разность высот от линии
5. Поворачивайте инструмент до тех пор пока
dHA не станет близким к 0°00'00".
6. Наведитесь на цель и нажмите [MSR1] или
[MSR2].
Когда будет произведено измерение
расстояния, на экране будет отображена
разница между проектной точкой и
текущим положением отражателя.
7. Для записи точки в качестве точки
разбивки (SO) нажмите [ENT].
Использование клавиши [DSP] для переключения между экранами
Нажмите клавишу [DSP] для переключения между экранами. Эта функция
работает так же, как для выноса в натуру по углу-расстоянию.
Дополнительная информация приведена в разделе Использование клавиши
[DSP] для переключения между экранами, страница 87.
93
4 Применение
Кнопка Программы
4.1
Для доступа к меню Программы, нажмите клавишу [PRG].
Измерение расстояния и величин смещения вдоль заданной
линии
41.1
1. Нажмите [1] или выберите 2-ТЧ лин.отс в
меню Программы.
2.
2.Введите первую точку опорной линии.
Эта точка может быть также измерена.
Нажмите программную клавишу MsrPT.
Экран прямых измерений
Нажмите программную клавишу MsrPT для
входа в экран прямых измерений.
Наведитесь на отражатель и нажмите [MSR1]
или [MSR2]. Появится экран Запись ТЧ.
Если вы нажмете [ESC] в экране Запись ТЧ, то
точка бкдет использоваться, но не будет
сохранена в проекте.
3. Введите вторую точку опорной линии.
4. Введите значок "звездочка" (*) в строке
имени точки, для выполнения поиска по
групповому символу. На экране появиться
список точек. Выберите клавишами
курсора точку и нажмите [ENT].
94
Применение
4
T2
Призма
T2
dZ
Sta
Сдв
Призма
T1
T1
Sta
Вид в плане
Вид сбоку
5. Наведитесь на отражатель или марку и
нажмите [MSR1] или [MSR2].
Sta Горизонтальное проложение от Т1 до
измеренной точки вдоль линии Т1-Т2
Сдв Смещение по горизонтали от линии Т1-Т2 до измеренной точки
dZ Вертикальное смещение от линии Т1-Т2 до измеренной точки
Использование клавиши [DSP] для переключения между экранами
Нажмите клавишу [DSP] для переключения между экранами разбивки.
Доступны следующие экраны:
REF1
REF2
REF3
REF4
Sta
X
HA
HA
O/S
Y
VA
VD
dZ
Z
SD
HD
REF5
HD
VD
SD
Экран REF5 доступен только в том случае, если установлены вторые единицы
измерения расстояния. Дополнительная информация приведена в разделе
Прочие параметры, страница 148.
Каждый раз, когда вы нажимаете клавишу [DSP], появляется следующий экран.
Если нажать [DSP] в последнем экране (REF4 или REF5 если установлены
вторые единицы измерения расстояния), появится экран REF1.
95

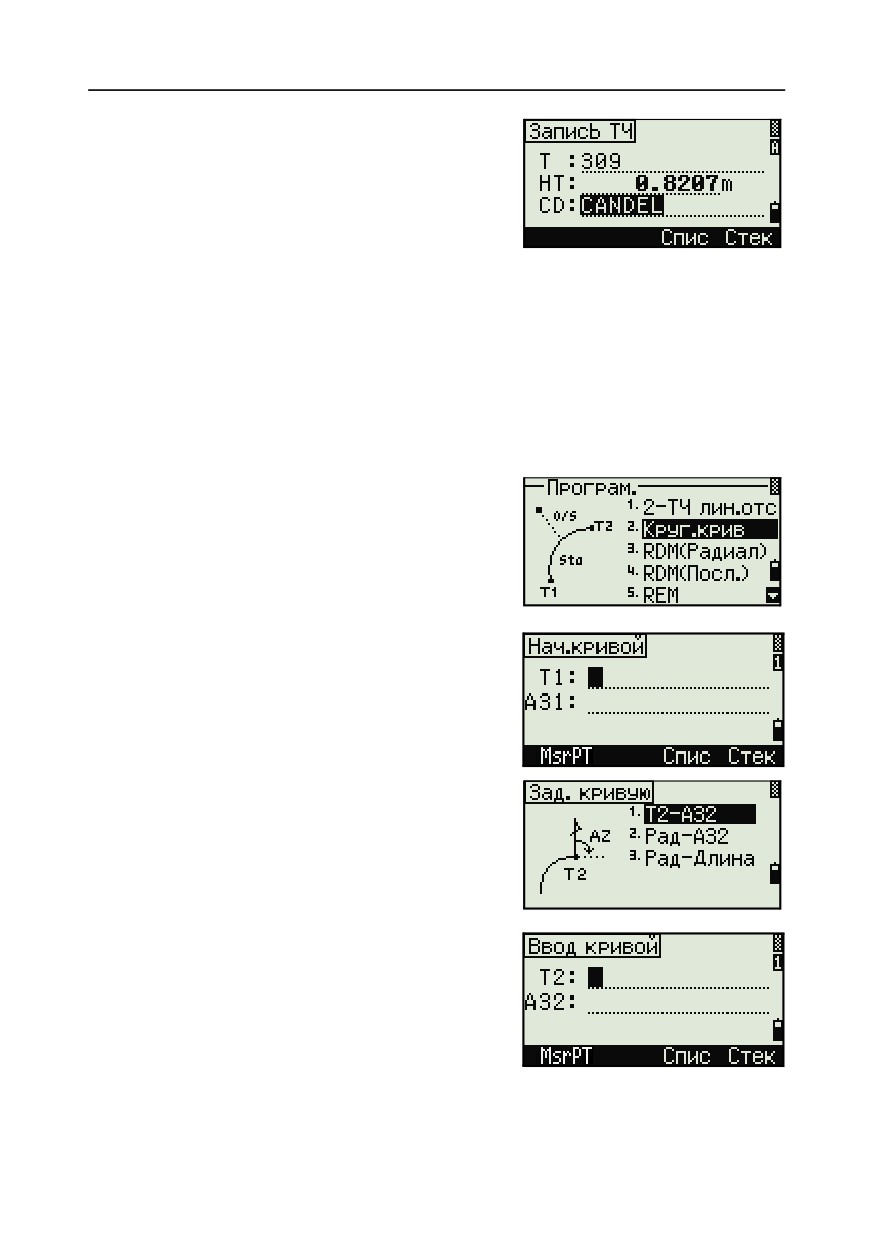

4 Применение
Для сохранения точки и информации о
смещении относительно заданной линии
нажмите [ENT].
Введите имя точки и код.
Высота отражателя - HT также может быть
изменена в этом экране.
Примеры записей
CO, 2pt-Ref Pt:16 & Pt:13 Az:311.2932
CO, Sta= -12.6876 Offset=
1.3721 dZ=
0.0971
SS,17,1.0000,6.9202,18.4700,80.3120,15:48:48,2REF-LINE
Определение расстояние и смещение относительно
круговой кривой
40.1
1. Нажмите [2] или выберите Круг.крив в меню
Программы.
2. Введите точку начала круговой кривой (Т1)
и азимут линии тангенса (AЗ1).
3. Точка Т1 может быть введена путем
непосредственных измерений, для этого
нажмите программную клавишу MsrPT.
4. Выберите метод задания кривой.
Точка P2 может быть любой точкой на
линии тангенса.
96
Применение
4
5. Когда вводится радиус (Rad),
положительное значение задается по
часовой стрелке и отрицательное значение -
против часовой стрелки.
После ввода всех данных будет вычислена кривая.
Если введенная длина кривой "Len" больше,
чем возможно для этой кривой (зависит от
радиуса), она будет соответственно укорочена.
Для ...
Нажмите ...
переключения между экранами
[DSP]
изменения HT
[HOT]
записи точек
[ENT]
97
4 Применение
Использование клавиши [DSP] для переключения между экранами
Нажмите клавишу [DSP] для переключения между экранами выноса в натуру.
Доступны следующие экраны:
ARC1
ARC2
ARC3
ARC4
Sta
X
HA
HA
O/S
Y
VA
VD
dZ
Z
SD
HD
ARC5
HD
VD
SD
Экран ARC5 доступен только в том случае, если установлены вторые единицы
измерения расстояния. Дополнительная информация приведена в разделе
Прочие параметры, страница 148.
Каждый раз, когда вы нажимаете клавишу [DSP], появляется следующий экран.
Если нажать [DSP] в последнем экране (ARC 4 или ARC 5 если установлены
вторые единицы измерения расстояния), появится экран ARC 1.
Нажмите клавишу [ENT] для сохранения точки в
любом экране наблюдений. Дуга сохраняется в
записях примечаний.
Примеры записей
CO,Arc P1:583 AZ1=0.0000 P2:102
CO, AZ2=311.2932 Radius=50.0000 Length=125.6637
CO, Sta= -12.6876 Offset=
1.3721 dZ=
0.0971
SS,17,1.0000,6.9202,18.4700,80.3120,15:48:48,2REF-LINE
98
Применение
4
Удаленное измерение расстояний
40.1
При помощи этой функции измеряется горизонтальное проложение,
превышение и наклонное расстояние между двумя точками.
2-я точка наведения
rSD
1-я точка
rVD
наведения
rHD
0 направление горизонтального угла
2-я точка наведения
rHA
1-я точка
наведения
Точка станции
rSD Наклонное расстояние между двумя точками
rHD Горизонтальное проложение между двумя точками
rVD Вертикальное расстояние между двумя точками
rV% Процент уклона (rVD/rHD) х 100%
rGD Заложение (rHD/rVD) :1
rAZ Азимут с первой на вторую точку
99
4 Применение
Измерение между текущей и первой точкой
1. Для входа в функцию RDM (Радиал)
нажмите [3] или выберите RDM(Радиал) в
меню Программы.
2. Наведитесь на первую точку и нажмите
[MSR1] или [MSR2].
На экране будет показано расстояние
между точкой станции и первой точкой.
3.
Наведитесь на вторую точку и нажмите
[MSR1] или [MSR2]. На экране будет показано
расстояние между первой и второй
точками.
rSD Наклонное расстояние между двумя точками
rVD Вертикальное расстояние между двумя точками
rHD Горизонтальное проложение между двумя точками
4.
Для переключения между экранами
нажмите [DSP].
rAZ Азимут с первой на вторую точку
rV% Процент уклона (rVD/rHD) х 100%
rGD Заложение (rHD/rVD) :1
5.
Вы можете записать эти данные, но только
как строку комментариев (примечаний),
если нажмете клавишу [ENT] в экране 1/2
или 2/2.
100
Применение
4
Номера точек по умолчанию будут
показаны на экране. Эти номера могут быть
изменены по вашему усмотрению.
Нажмите [ENT] в строке До для записи
комментария.
Данные, записываемые при помощи функции RDM сохраняются в RM записях.
Подробнее об этом см. Записи RM, страница 151. Когда вы загружаете данные
в формате Nikon RAW они выводятся в виде записей примечаний (СО).
Измерение расстояния между предыдущей и текущей точкой
1. Для входа в функцию RDM (Посл.)
нажмите [4] или выберите RDM(Посл.) в
меню Программы.
2. Следуйте инструкциям приведенным для
функции RDM (Радиал). Подробнее об этом
см. Измерение между текущей и первой
точкой, страница 100.
Разница между “1:Посл.” и “2:Радиал”
Т3
Т3
Т4
Т4
Т2
Т2
Т1
Т1
1:Посл.
(Вычисляются две
2:Радиал.
предыдущих точки.)
(Вычисления производятся
относительно первой точки.)
101
4 Применение
Измерение высот недоступных объектов
40.1
Произвольная
Призма необходима
точка
только для
наведения на точку
наведения
Точка
наведения
Точка
станции
1. Для входа в функцию Удаленного
измерения высоты нажмите [5] или
выберите REM в меню Программы.
2. Введите высоту отражателя.
3. Наведитесь на точку наведения и нажмите
[MSR1] или [MSR2].
4. Ослабьте зажимной винт вертикальной оси,
и наведитесь на нужную недоступную
точку.
На экране будет показана высота (Vh).
Вы можете использовать REM измерения для обновления высоты цели.
Произведите измерение на призму, наведитесь на низ вехи и нажмите [ENT].
102
Применение
4
Измерение расстояния и смещения в вертикальной
плоскости
40.1
Опорная
линия
1. Ддля входа в функцию вертикальной
планировки нажмите [6] или выберите
V-плоск в меню Программы.
2. Введите две точки, определяющие опорную
линию.
- Для ввода точек путем
непосредственных измерений нажмите
программную клавишу MsrPT.
После нажатия клавиши MsrPT появится
экран временных измерений.
3. Нажмите [MSR1] или [MSR2]. Появится экран
Запись ТЧ.
4. Введите в соответствующие поля имя точки
и код. Нажмите [ENT].
103
4 Применение
5. Введите вторую точку вертикальной
плоскости и нажмите [ENT].
Как только плоскость будет определена, то
значения Sta/dZ будут автоматически
обновляться при перемещений зрительной
трубы. При этом измерять расстояние не
требуется.
Sta Горизонтальное проложение от точки
Т1 вдоль опорной линии
dZ Вертикальное расстояние от Т1 до измеряемой точки
Использование клавиши [DSP] для переключения между экранами
Нажмите клавишу [DSP] для переключения между экранами. Доступны
следующие экраны:
PLN1
PLN2
PLN3
Sta
X
HA
dZ
Y
VA
Z
Каждый раз, когда вы нажимаете клавишу [DSP], появляется следующий экран.
Если нажать [DSP] в последнем экране (PLN3), появится экран PLN1.
Для записи точки нажмите [ENT] в любом
экране (от V-PLN1/3 до V-PLN3/3).
Ввдите имя и код точки. Нажмите [ENT].
Примеры записей
CO,Vertical Ref Plane Pt1:516-A1 Pt2:530
CO,Sta=68.021 dz=17.459
SS,30123-A48,1.5480,16.4020,40.4720,89.0730,14:22:47,
104
Применение
4
Измерение расстояния и смещения в наклонной плоскости40.1
Цель
b
(X,Y,Z)
Т3
Т2
(X3,Y3,Z3)
(X2,Y2,Z2)
a
Т1
(X1,Y1,Z1)
Станция
1. Для входа в функцию измерения
расстояния и смещения в наклонной
плоскости нажмите [7] или выберите
S-Плоск в меню Программы.
2. Введите три точки, определяющие
плоскость. Можно также непосредственной
измерить эти точки, нажав программную
клавишу MsrPT.
Если нажать клавишу [ENT] в пустом поле,
появится экранн ввода временных
координат. Эти координаты не
записываются в память прибора.
После ввода временных координат в строке
номера точки появится надпись <Кл.XYZ>.
105
4 Применение
В случае, если плоскость определяется
двумя точками (выбором [2ТЧ]), то
работа функции будет аналогична
функции V-плоск но будут отображаться
следующие величины: Sta и dZ, а не a и
b. Подробная информация приведена в
разделе Измерение расстояния и
смещения в вертикальной плоскости,
страница 103.
Как только плоскость будет определена, то
значения a и b будут автоматически
обновляться при перемещений зрительной
трубы. При этом измерять расстояние не
требуется.
a
Расстояние между Т1 и
перпендикуляром к точке наведения, вдоль линии Т1-Т2
b
Длина перпендикуляра от линии Т1-Т2
к точке наведения
Использование клавиши [DSP] для переключения между экранами
Нажмите клавишу [DSP] для переключения между экранами. Доступны
следующие экраны:
PLN1
PLN2
PLN3
a
X
HA
b
Y
VA
Z
Каждый раз, когда вы нажимаете клавишу [DSP], появляется следующий экран.
Если нажать [DSP] в последнем экране (PLN3), появится экран PLN1.
Для записи точки нажмите [ENT] в любом
экране (от V-PLN1/3 до V-PLN3/3).
Ввдите имя и код точки. Нажмите [ENT].
Примеры записей
CO,3ptPlane P1:1062 P2:2902 P3:1547
CO,a=31.497 b=14.239
SS,30123-A49,1.6110,0.0000,234.3210,86.0955,16:07:18,
106
Применение
4
Запись измеренных данных
4.1
Запись данных из любого экрана измерений
41.1
Для записи точек в экране измерений нажмите
[ENT].
По умолчанию имя точки Т принимается
равным имени последней записанной точки
+1.
Вы можете ввести имя точки из списка точек
или из стека точек. Подробная информация приведена в разделах Ввод точки
из списка точек, страница 57, и Ввод точки из стека, страница 56.
Вы можете использовать список кодов или стек кодов. Подробная информация
приведена в разделах Ввод кодов из списка кодов, страница 58, and Ввод кода
из стека, страница 57.
Для записи точки нажмите [ENT] в последнем
поле.
При записи засечек, записей разбивки и
контрольных измерений с помощью функции
Повт, вы должны выбрать сохранение только
сырых данных, только XYZ данных или сырые
данные и координаты. Подробнее см. Запись,
страница 147.
Если HA/VA были изменены после взятия измерений но до нажатия [ENT], то
будут записаны последние значения углов.
В записях только угловых измерений значение SD всегда записывается как
0.0000.
Если записывается точка, имя которой уже
существует в проекте, то появится сообщение
об ошибке. В зависимости от типа
существующих данных, вы можете заменить
старую запись на новую. Дополнительная
информация приводится в разделе Запись
данных, страница 223.
107
4 Применение
Удерживайте [ENT] одну секунду, чтобы
сохранить измерения как CP запись.
Вывод данных на COM порт
41.2
Если вы нажимаете [ENT] когда значок [COM]
показан на экране наблюдений, строка данных
передается на COM-порт.
Примечание - Если появляется значок [COM], данные не сохраняются в
проекте, когда вы нажимаете [ENT].
Формат выводимых данных может быть задан
установкой параметров в поле Вн.Связь в
МЕНЮ > Установки > Связь. Подробнее см.
Связь, страница 145.
Для вывода данных на СОМ порт при нажатии
на [ENT] необходимо установить значение COM
в поле Запись МЕНЮ > Установки > Запись.
Дополнительная информация приводится в
разделе Запись, страница 147.
Пример данных, выдаваемых на COM порт
Когда в поле Вн.связь установлено NIKON:
TR PN: PT8 SD:000066626 HA:003856010 VA:008048500 HT:0000061757
(TR PN: имя точки SD HA VA HT; когда ACK возвращается, PN
увеличивается.)
Когда в поле Вн.связь установлено SET:
0006662 0804806 0394324 97
(SD VA HA Chk-SUM)
108
Применение
4
Измерение смещений
4.2
Измерение линейных смещений
42.1
1. Для входа в функцию линейных смещений
нажмите [1] или выберите Лин. в меню
Смещение.
Если расстояние не было измерено перед
использованием этой функции, то
появляется временный экран измерений.
2. Наведитесь на цель и нажмите [MSR1] или
[MSR2].
3. Введите смещение от измеренной до
определяемой точки. Клавишами курсора
[^] или [v] выберете необходимое поле для
ввода смещения.
Влево (-)
Вверх (+)
Дальше (+)
Вниз (-)
Ближе (-)
Вправо (+)
109
4 Применение
Вы можете вводить любые комбинации
линейных смещений от заданной точки.
4. Для перехода к экрану записи точки
нажмите [ENT] в последнем поле.
Будут отображены вычисленные
координаты.
5. Введите имя точки и код.
6. Нажмите [ENT] для записи точки.
Сырые данные RAW будут также
пересчитаны согласно величинам
линейного смещения.
Измерение с угловым смещением
40.1
1. Для входа в функцию линейных смещений
нажмите [2] или выберите Лин. в меню
Смещение.
Если расстояние не было измерено перед
использованием этой функции, то
появляется временный экран измерений.
2. Наведитесь на цель и нажмите [MSR1] или
[MSR2].
3. Чтобы получить угловое смещение,
поверните алидаду и зрительную трубу на
требуемый угол. Измеренное расстояние
(HD) останется неизменным.
4. Для записи точки со смещением нажмите
[ENT] или программную кнопку Да.
110
Применение
4
Координаты XYZ будут перевычислены с учетом нового угла.
Вы можете записывать угловые смещения в главном экране измерений. После
измерения расстояния, поверните алидаду и/или зрительную трубу. Затем
нажмите [ENT] для записи измеренного расстояния и обновленной величины
угла. Если вы используете этот метод, измерение углового смещения не
хранится в виде СО записей. Для сохранения СО записей используйте
функцию Смещение.
Веха с двумя призмами
40.1
1. Для входа в функцию двухпризменной вехи
нажмите [3] или выберите 2призм Веха в
меню Смещение.
2. Наведитесь на первую призму и нажмите
[MSR1] ил [MSR2].
3. Наведитесь на вторую призму и нажмите
[MSR1] или [MSR2].
4. Введите расстояние между второй призмой
и целью. Расстояние между первой и
второй призмой можно не вводить, если нет
необходимости контроля качества.
5. Если вы ввели расстояние между
призмами, появится экран контроля
качества. Сравниваются введенная
величина и измеренное расстояние для
проверки точности измерений.
111
4 Применение
6. Для записи точки нажмите [ENT] или программную кнопку Да.
Примеры записей
SS,14,0.0000,38.9200,271.0350,89.2630,11:04:15,DITCH
CO,2Prism O/S: P1-P2= 0.5090( 0.5060) P2-Tgt= 0.5020
В примерах: 0.5090 - измеренное значение; 0.5060 - введенное значение.
Продолжение линии по смещению горизонтального угла
(+Линия)
40.1
1. Для входа в эту функцию нажмите [4] или
выберите +Линия в меню Смещение.
2. Наведитесь на первую призму или марку и
нажмите [MSR1] или [MSR2].
Вы перейдете в следующий экран.
3. Наведитесь на вторую призму или марку и
нажмите [MSR1] или [MSR2].
112
Применение
4
4. Наведитесь на "альтернативную" точку
(ALT на рисунке), которая находится на той
же вертикальной линии, что и измеряемая.
5. Для вычисления координат и сырых данных
для этой точки нажмите [ENT].
6. Введите имя точки T (и код - CD) и
нажмите [ENT] для записи точки. Высота
отражателя устанавливается равной 0.0000
для точки смещения.
Примеры записей
SS, 40, 0.0000, 48.3304, 169.20370, 82.02470, 10:52:37
CO, PT1, 0.0000, 48.3020,169.19165, 83.58565
CO, PT2, 0.0000, 48.3155,168.54250, 85.42440
CO, O/S MSR:40 0.0000 0.0000 169.20370 87.02340
Вычисленная точка сохраняется как SS запись.
Измерения на первую и вторую точку (P1 и P2) сохраняются как записи
комментариев T1 и T2. Последняя строка представляет собой запись углового
измерения на точку ALT (вертикальное смещение точки от действительной
точки цели).
113
4 Применение
Ввод горизонтального расстояния после измерения угла
40.1
Эта функция может быть использована, если определяемая точка не
может быть измерена непосредственно с помощью дальномера.
1. Для входа в эту функцию нажмите [5] или
выберите Ввод HD в меню Смещение.
2. Наведите зрительную трубу в направлении
точки, которую вы хотите сохранить.
3. Введите расстояние HD. Обычно это
линейный промер от инструмента.
4. Введите имя и код точки, затем нажмите
[ENT].
Вычисленная точка сохраняется как SS
запись.
Примеры записей
SS,158,0.0000,77.0518,62.08380,108.06510,11:51:48,
CO, Input HD:76.1243
114















содержание      ..       1      2     ..



///////////////////////////////////////
