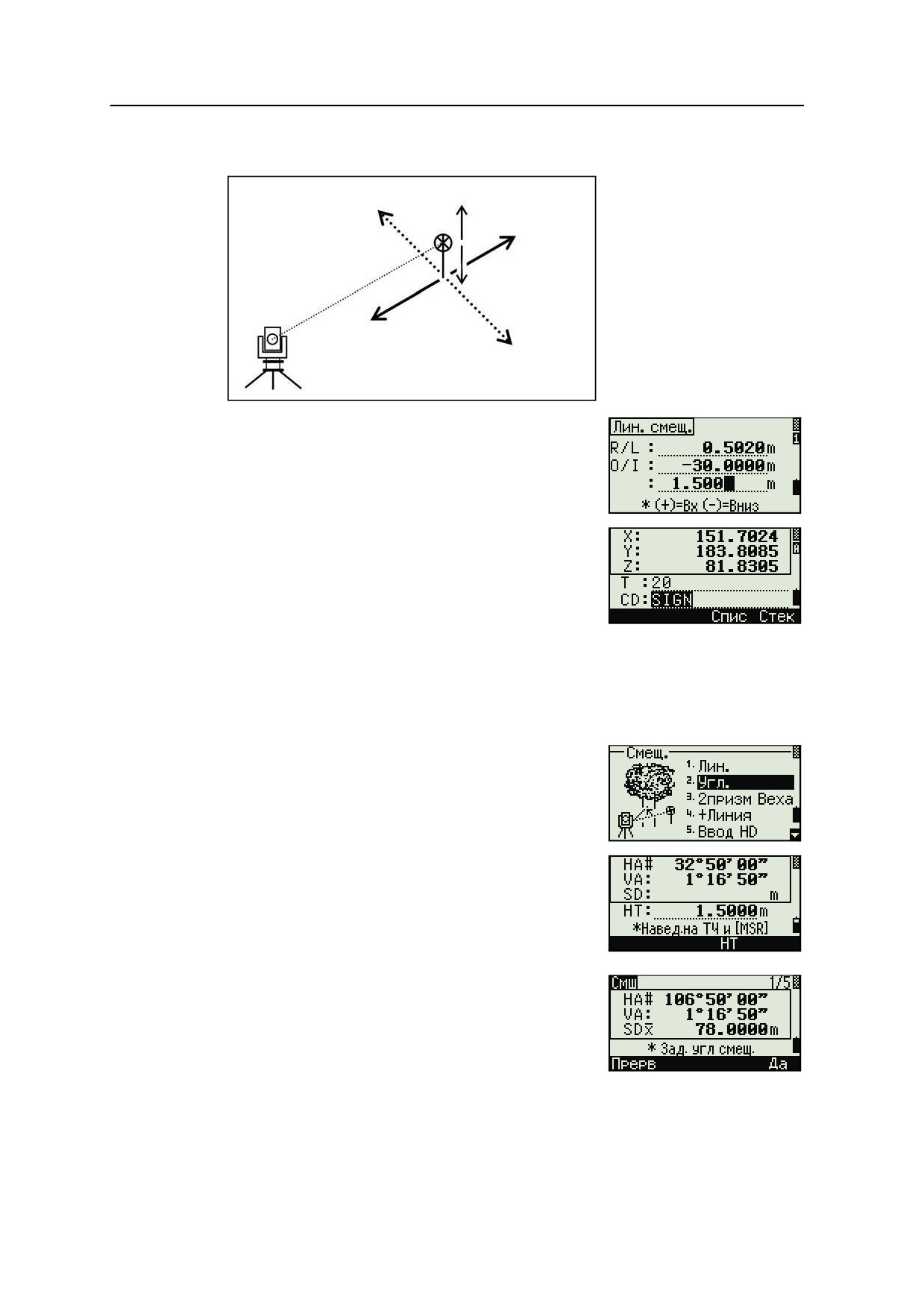

Электронный безотражательный тахеометр серии NPR-302. Руководство пользователя - часть 2





Применение
4
Влево (-)
Вверх (+)
Дальше (+)
Вниз (-)
Ближе (-)
Вправо (+)
Вы можете вводить любые комбинации
линейных смещений от заданной точки.
4.
Для перехода к экрану записи точки нажмите
[ENT] в последнем поле.
Будут отображены вычисленные координаты.
5.
Введите имя точки и код.
6.
Нажмите [ENT] для записи точки.
Сырые данные RAW будут также
пересчитаны согласно величинам линейного
смещения.
Измерение с угловым смещением
1.
Для входа в функцию линейных смещений
нажмите [2] или выберите Лин. в меню
Смещение.
Если расстояние не было измерено перед
использованием этой функции, то появляется
временный экран измерений.
2.
Наведитесь на цель и нажмите [MSR1] или
[MSR2].
3.
Чтобы получить угловое смещение,
поверните алидаду и зрительную трубу на
требуемый угол. Измеренное расстояние
(HD) останется неизменным.
4.
Для записи точки со смещением нажмите
[ENT] или программную кнопку Да.
89
4 Применение
Координаты XYZ будут перевычислены с учетом нового угла.
Вы можете записывать угловые смещения в главном экране измерений. После измерения расстояния,
поверните алидаду и/или зрительную трубу. Затем нажмите [ENT] для записи измеренного расстояния и
обновленной величины угла. Если вы используете этот метод, измерение углового смещения не хранится
в виде СО записей. Для сохранения СО записей используйте функцию Смещение.

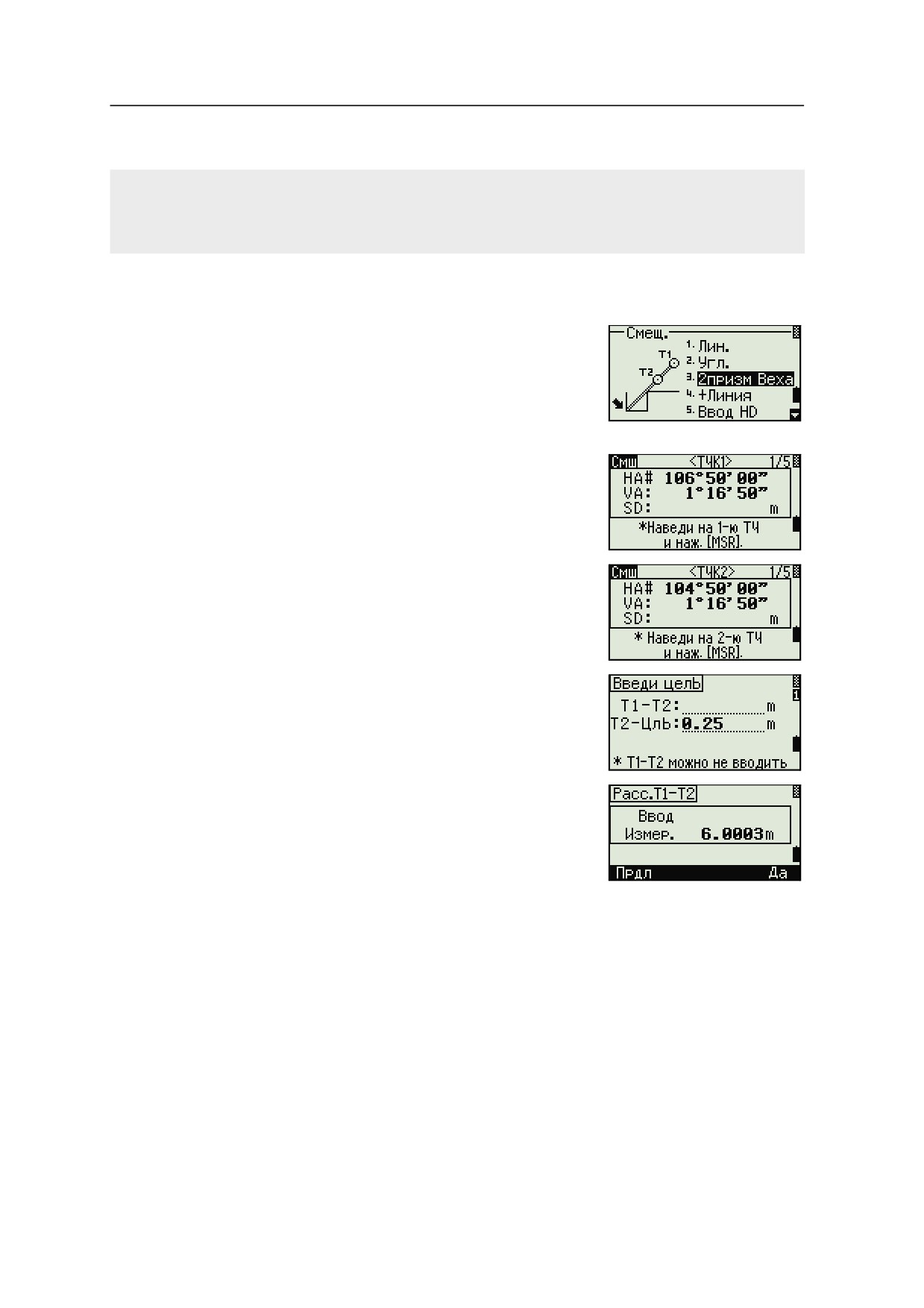

Веха с двумя призмами
1.
Для входа в функцию двухпризменной вехи
нажмите [3] или выберите 2призм Веха в меню
Смещение.
2.
Наведитесь на первую призму и нажмите
[MSR1] или [MSR2].
3.
Наведитесь на вторую призму и нажмите
[MSR1] или [MSR2].
4.
Введите расстояние между второй призмой и
целью. Расстояние между первой и второй
призмой можно не вводить, если нет
необходимости контроля качества.
5.
Если вы ввели расстояние между призмами,
появится экран контроля качества.
Сравниваются введенная величина и
измеренное расстояние для проверки
точности измерений.
6.
Для записи точки нажмите [ENT] или
программную кнопку Да.
Примеры записей
SS,14,0.0000,38.9200,271.0350,89.2630,11:04:15,DITCH
CO,2Prism O/S: P1-P2= 0.5090( 0.5060) P2-Tgt= 0.5020
Примечание - В примерах: 0.5090 - измеренное значение; 0.5060 - введенное значение.
90 Электронный безотражательный тахеометр серии NPR-302. Руководство пользователя
Применение
4

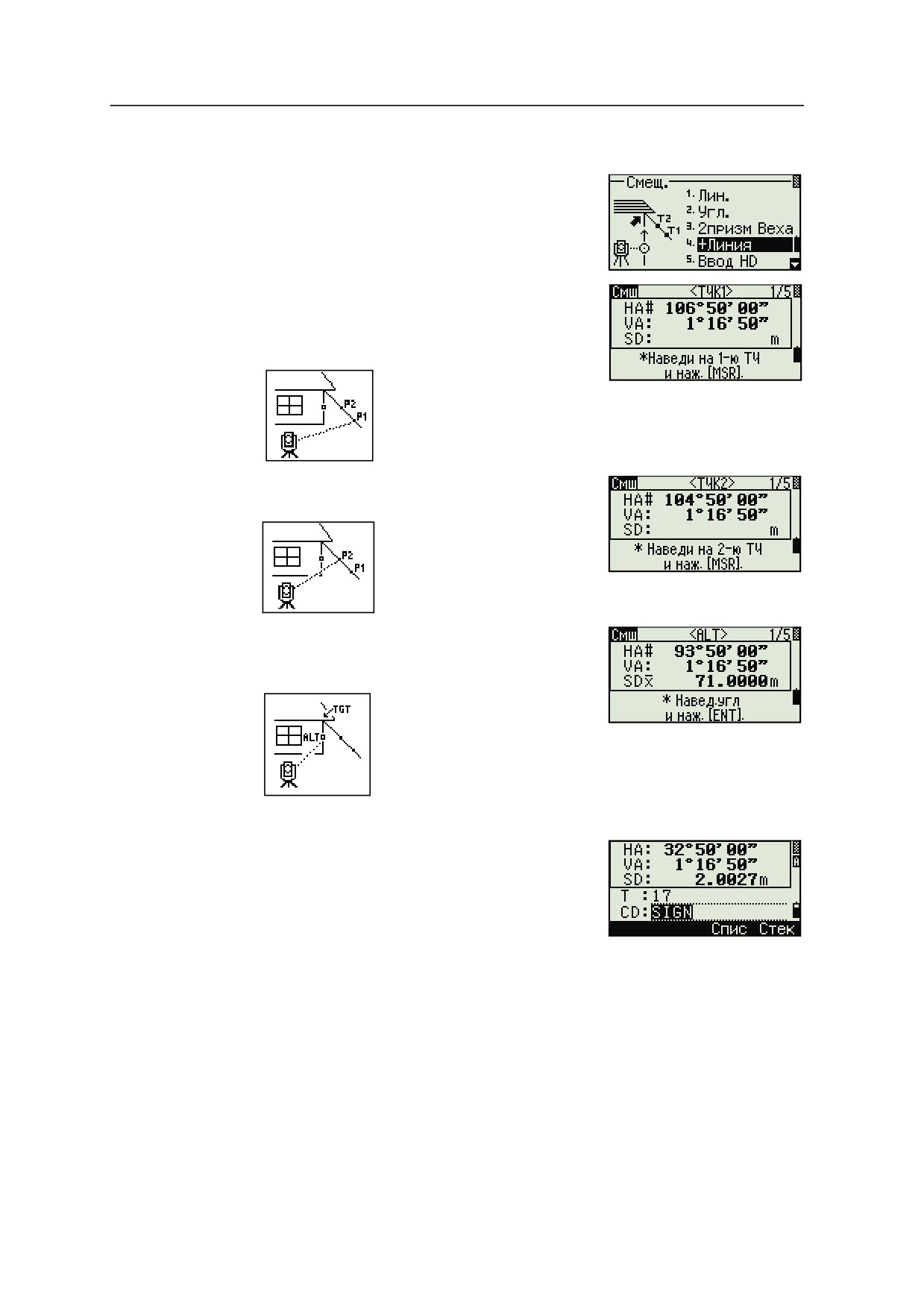

Продолжение линии по смещению горизонтального угла (+Линия)
1.
Для входа в эту функцию нажмите [4] или
выберите +Линия в меню Смещение.
2.
Наведитесь на первую призму или марку и
нажмите [MSR1] или [MSR2].
Вы перейдете в следующий экран.
3.
Наведитесь на вторую призму или марку и
нажмите [MSR1] или [MSR2].
4.
Наведитесь на "альтернативную" точку (ALT
на рисунке), которая находится на той же
вертикальной линии, что и измеряемая.
5.
Для вычисления координат и сырых данных для этой точки нажмите [ENT].
6.
Введите имя точки T (и код - CD) и нажмите
[ENT] для записи точки. Высота отражателя
устанавливается равной 0.0000 для точки
смещения.
Примеры записей
SS, 40, 0.0000, 48.3304, 169.20370, 82.02470, 10:52:37
CO, PT1, 0.0000, 48.3020,169.19165, 83.58565
CO, PT2, 0.0000, 48.3155,168.54250, 85.42440
91
4 Применение
CO, O/S MSR:40 0.0000 0.0000 169.20370 87.02340
Вычисленная точка сохраняется как SS запись.
Измерения на первую и вторую точку (P1 и P2) сохраняются как записи комментариев T1 и T2. Последняя
строка представляет собой запись углового измерения на точку ALT (вертикальное смещение точки от
действительной точки цели).

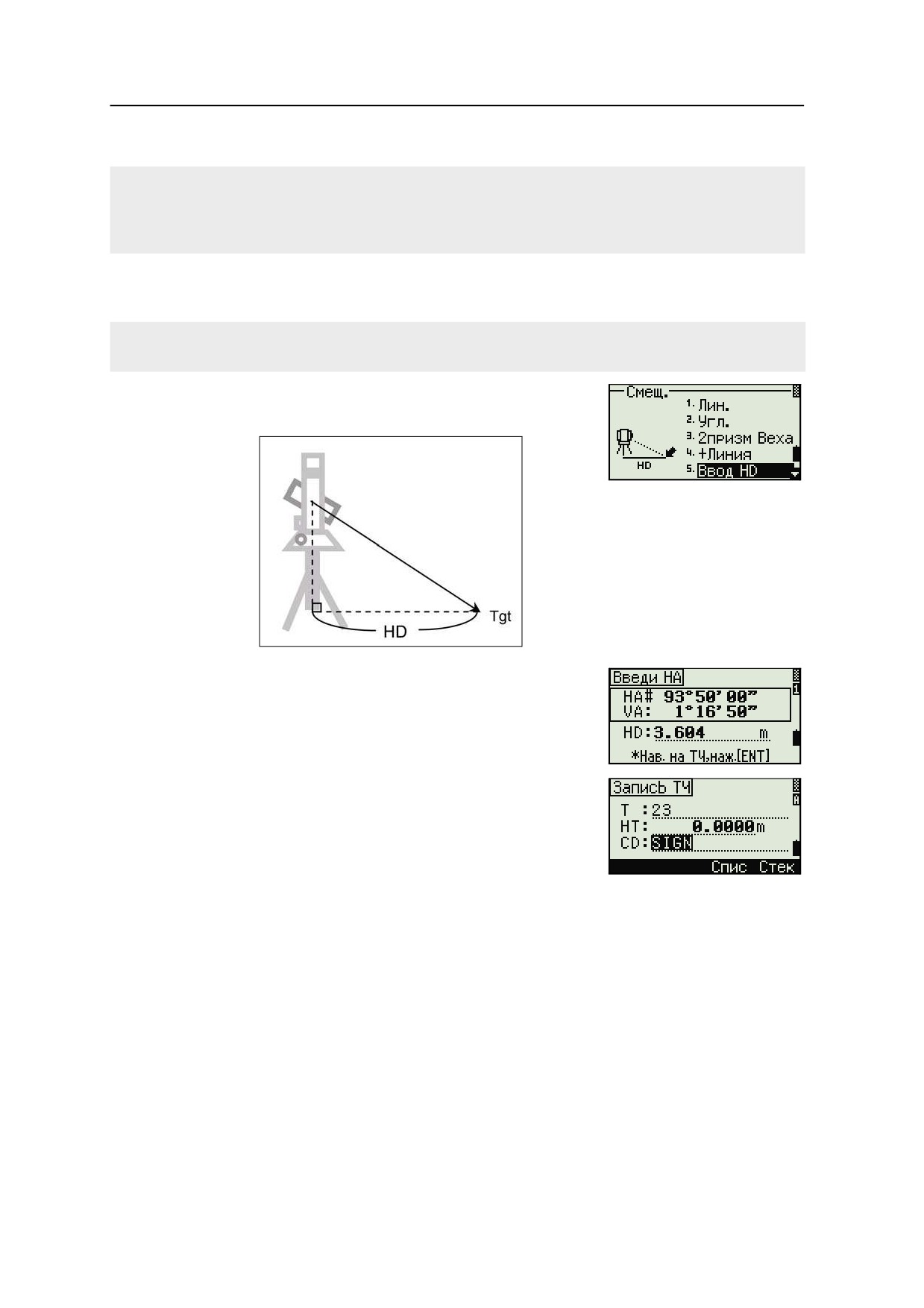

Ввод горизонтального расстояния после измерения угла
Эта функция может быть использована, если определяемая точка не может быть измерена
непосредственно с помощью дальномера.
1.
Для входа в эту функцию нажмите [5] или
выберите Ввод HD в меню Смещение.
2.
Наведите зрительную трубу в направлении
точки, которую вы хотите сохранить.
3.
Введите расстояние HD. Обычно это
линейный промер от инструмента.
4.
Введите имя и код точки, затем нажмите [ENT].
Вычисленная точка сохраняется как SS
запись.
Примеры записей
SS,158,0.0000,77.0518,62.08380,108.06510,11:51:48,
CO, Input HD:76.1243
92 Электронный безотражательный тахеометр серии NPR-302. Руководство пользователя
Применение
4

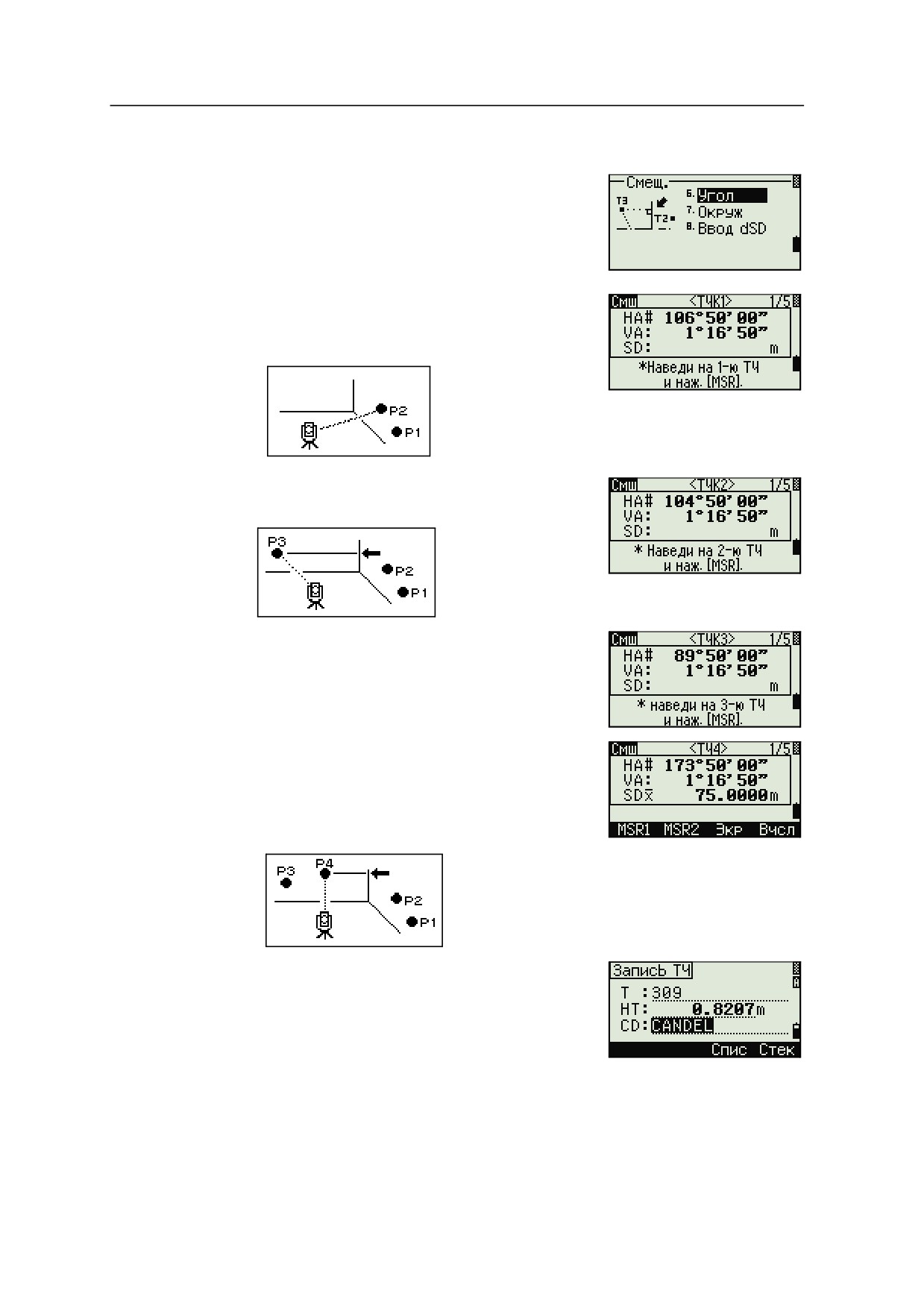

Вычисление угловой точки (Угол)
1.
Для входа в эту функцию нажмите [6] или
выберите Угол в меню Смещение.
2.
Выполните измерение расстояния до первой
призмы (или марки) на стене. Нажмите [MSR1]
или [MSR2].
3.
Выполните измерение расстояния до второй
призмы (или марки) на той же стене.
Нажмите [MSR1] или [MSR2].
4.
Наведитесь на первую точку на другой стене.
Нажмите [MSR1] или [MSR2].
5.
Если две стены находятся под прямым углом,
нажмите программную клавишу Вчсл для
расчета угловой точки по трем точкам.
6.
Если вы выполните измерение до четвертой
точки, угловая точка может быть вычислена
как точка пересечения двух стен (P1-P2 and
P3-P4). По умолчанию высота дается для
точки P4.
7.
Введите имя точки - T (и код CD). По
умолчанию значение высоты берется из
последнего измерения.
8.
Для записи угловой точки нажмите [ENT].
93
4 Применение
Примеры записей
SS, 58, 0.0000, 48.3304, 169.19165, 82.02470, 10:52:37, FLOOR2
CO, PT1, 1.0080, 48.3020,169.19165, 83.58565
CO, PT2, 1.0080, 48.3155,128.54250, 85.42440
CO, O/S MSR:40 0.0000 0.0000 169.20370 87.02340
Вычисленная точка сохраняется как SS запись.
Следующие три или четыре записи комментариев являются измерениями точек. Например: CO, Point
name (fixed to PT1, PT2 etc.), HT, SD, HA, VA.

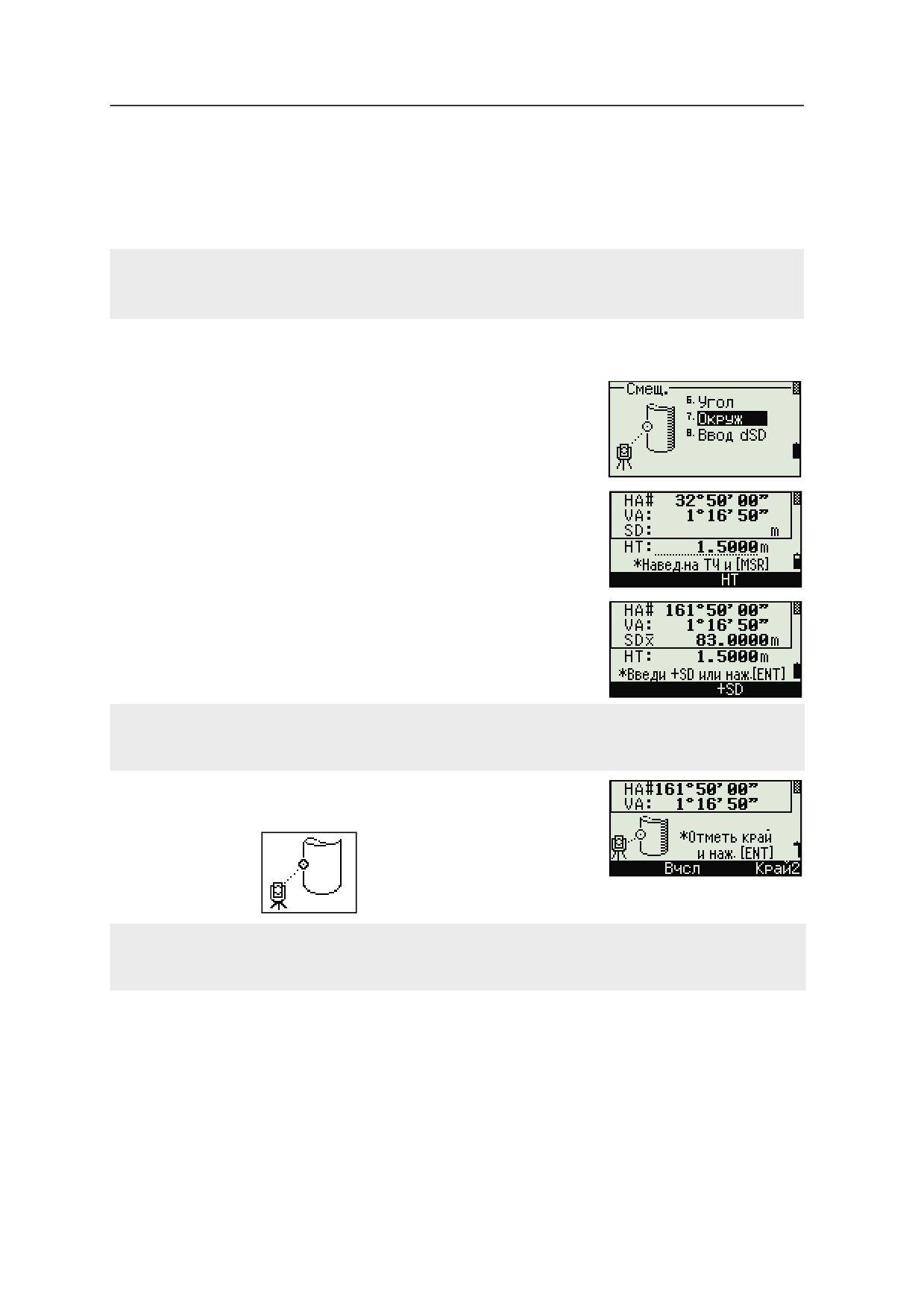

Измерение центра окружности (Окруж)
1.
Для входа в функцию измерения центра
окружности нажмите [7] или выберите Окруж в
меню Смещение.
Если расстояние не было измерено до входа в
функцию, то появится экран временного
измерения точки.
2.
Наведитесь на любую точку на поверхности
"цилиндра" и нажмите [MSR1] или [MSR2].
Если для измерения расстояния используется призма, приставляемая к поверхности цилиндра, нажмите
программную клавишу "+SD" для устранения ошибки смещения (от точки соприкосновения до
измеряемой поверхности призмы) перед нажатием [ENT].
3.
Наведитесь на край окружности и нажмите
[ENT].
Если измерение расстояния было произведено по направлению к центру окружности, то достаточно
сделать измерение только на одну границу окружности и нажать программную клавишу Вчсл для
вычисления центра и радиуса.
94 Электронный безотражательный тахеометр серии NPR-302. Руководство пользователя
Применение
4

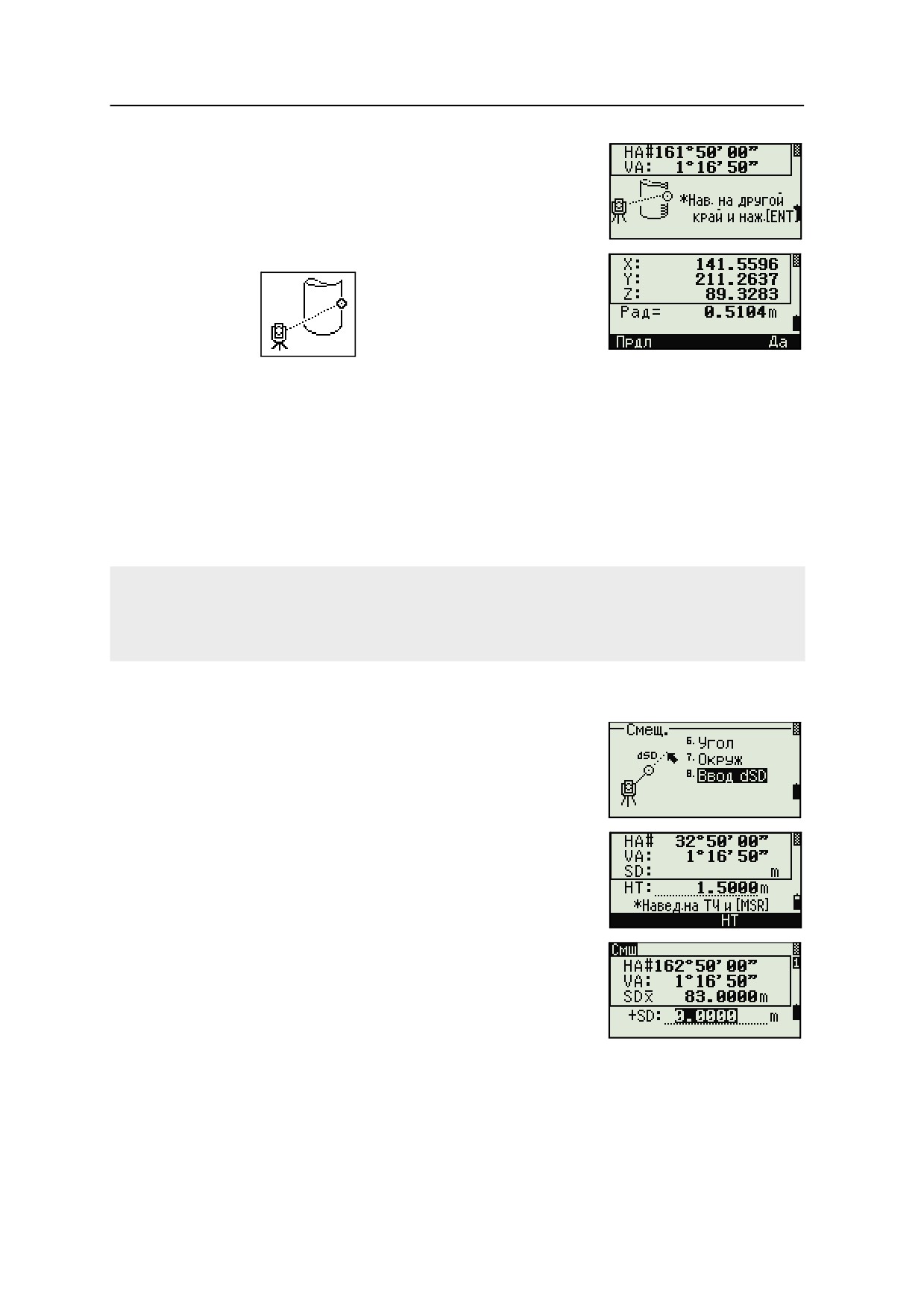

4.
Наведитесь на другой край окружности и
нажмите [ENT].
Инструмент вычислит и запишет центр
окружности.
Также будут вычислены координаты центра окружности и его радиус.
5.
Для записи точки нажмите [ENT] или программную кнопку Да.
Примеры записей
SS,71,1.5000,37.0518,32.08380,81.06510,11:51:48,
CO, PT1, 0.0000, 0.0000,47.05350, 83.58560
CO, PT2, 0.0000, 0.0000, 29.53010, 83.58560
CO,O/S MSR:71 1.5555 36.5418 38.28360 81.06510
CO,Radius of circle 0.356
CO,Input +SD:0.0020
Вычисленная точка (центр окружности) сохраняется как SS запись.
Следующие одна или две записи комментариев являются измерениями точек. Например:
CO, Point name (fixed to PT1/ PT2), HT(0.0000), SD(0.0000), HA, VA.
Если нажать программную клавишу +SD перед наведением на первую границу, введенная величина
сохраняется в конце.
Продление наклонного расстояния
1.
Для входа в эту функцию нажмите [8] или
выберите Ввод dSD в меню Смещение.
Если расстояние не было измерено до входа в
функцию, то появится экран временного
измерения точки.
2.
Введите расстояние, которое вы хотите
прибавить или отнять. Вы можете ввести
любое число в диапазоне от -99.990 до
+99.990 м (от -328.000 до +328.000 фт).
3.
Для записи точки нажмите [ENT].
Примеры записей
SS,83,1.5000,77.0518,62.08380,81.06510,11:51:48,
CO,O/S MSR:83 1.5555 76.5518 62.08380 81.06510
95
4 Применение
96 Электронный безотражательный тахеометр серии NPR-302. Руководство пользователя
ГЛАВА
5
Описание меню
5
В этой главе:
Q Введение
Q Менеджер проектов
Q Задачи (координатная геометрия)
Q Настройки
Q Данные
Q Связь
Q Кнопки быстрого доступа
Q Юстировка
Q Время
97
5 Описание меню
Введение

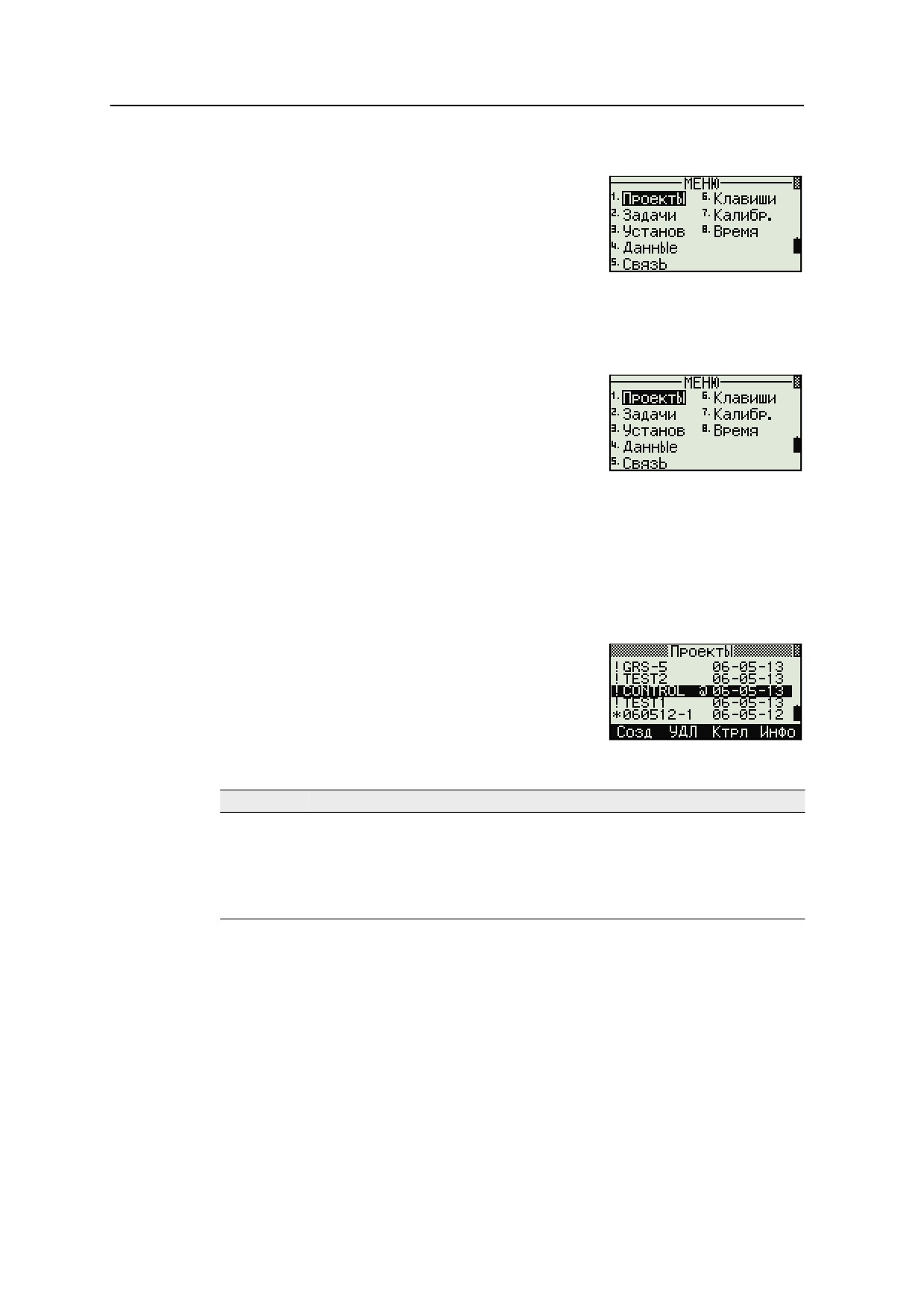

Используйте экран МЕНЮ для доступа к важным
функциям и настройкам.
Для отображения экрана МЕНЮ нажмите клавишу
[MENU].
Менеджер проектов

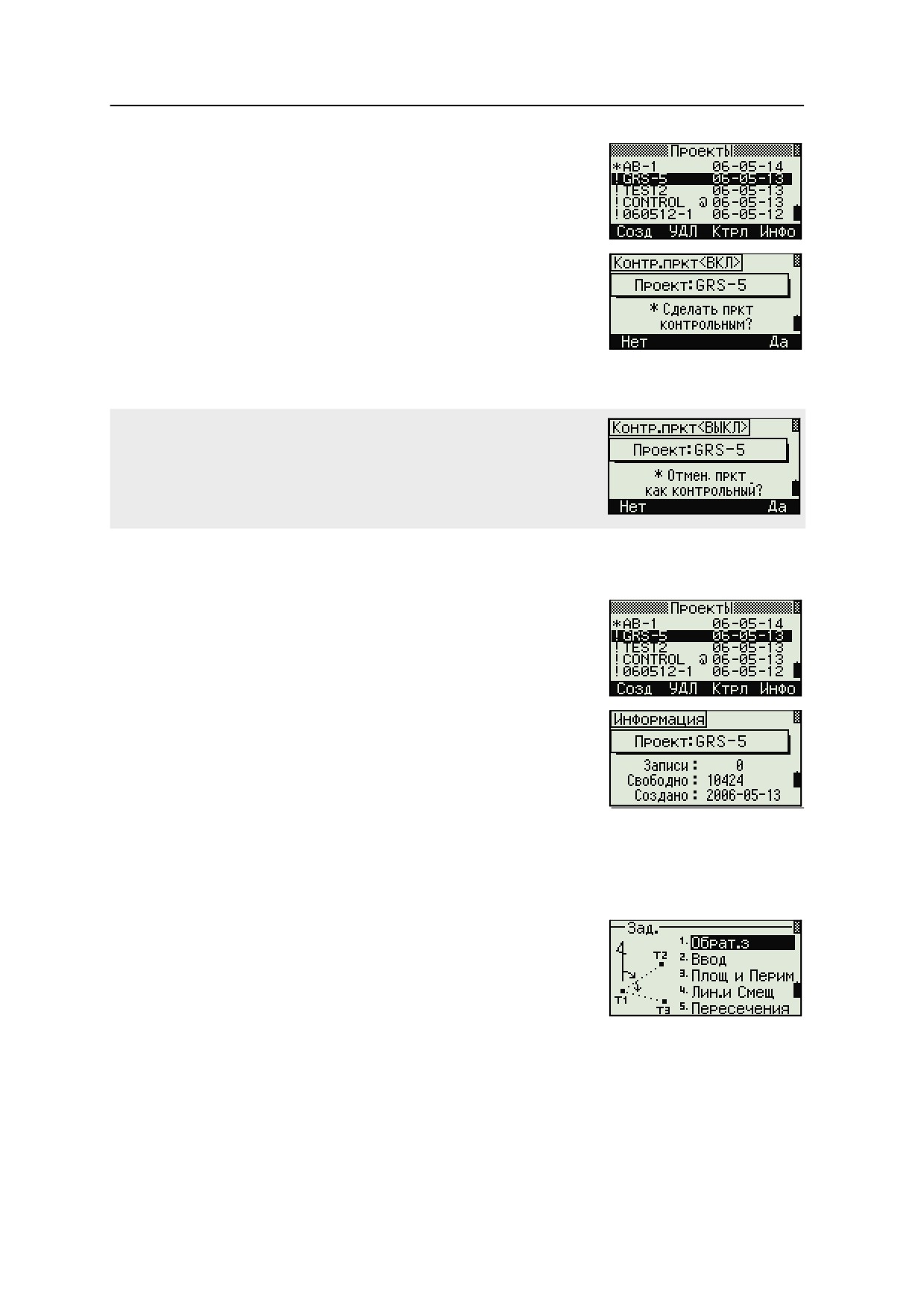

Используйте менеджер проектов для открытия,
создания, удаления проектов и для управления ими.
Чтобы открыть менеджер проектов, нажмите
клавишу [1] или выберите Проекты в экране МЕНЮ.
Появится список всех проектов, которые были
сохранены в памяти инструмента. Последний
созданный проект отображается вверху списка.
Если ранее сохраненных проектов нет в памяти, появится экран создания
проекта. Смотрите раздел Создание нового проекта, стр. 99.
Открытие существующего проекта
В списке проектов отображаются все проекты,
сохраненные в инструменте, в порядке, обратном
их созданию.
Для предоставления дополнительной информации
о проекте могут быть использованы следующие
символы:
Символ
Значение
Текущий проект.
@
Контрольный проект.
!
Некоторые параметры проекта отличаются от текущего проекта.
?
Проект создан в старой версии БД. Старые файлы не могут быть открыты в
версии программного обеспечения 1.10 или более поздней.
Нажмите [^] или [v] для перемещения по списку. Нажмите [ENT], чтобы открыть
выбранный проект.
Когда вы откроете проект, настройки автоматически изменятся таким образом,
чтобы максимально соответствовать используемым настройкам открытого
проекта.
98 Электронный безотражательный тахеометр серии NPR-302. Руководство пользователя
Описание меню
5

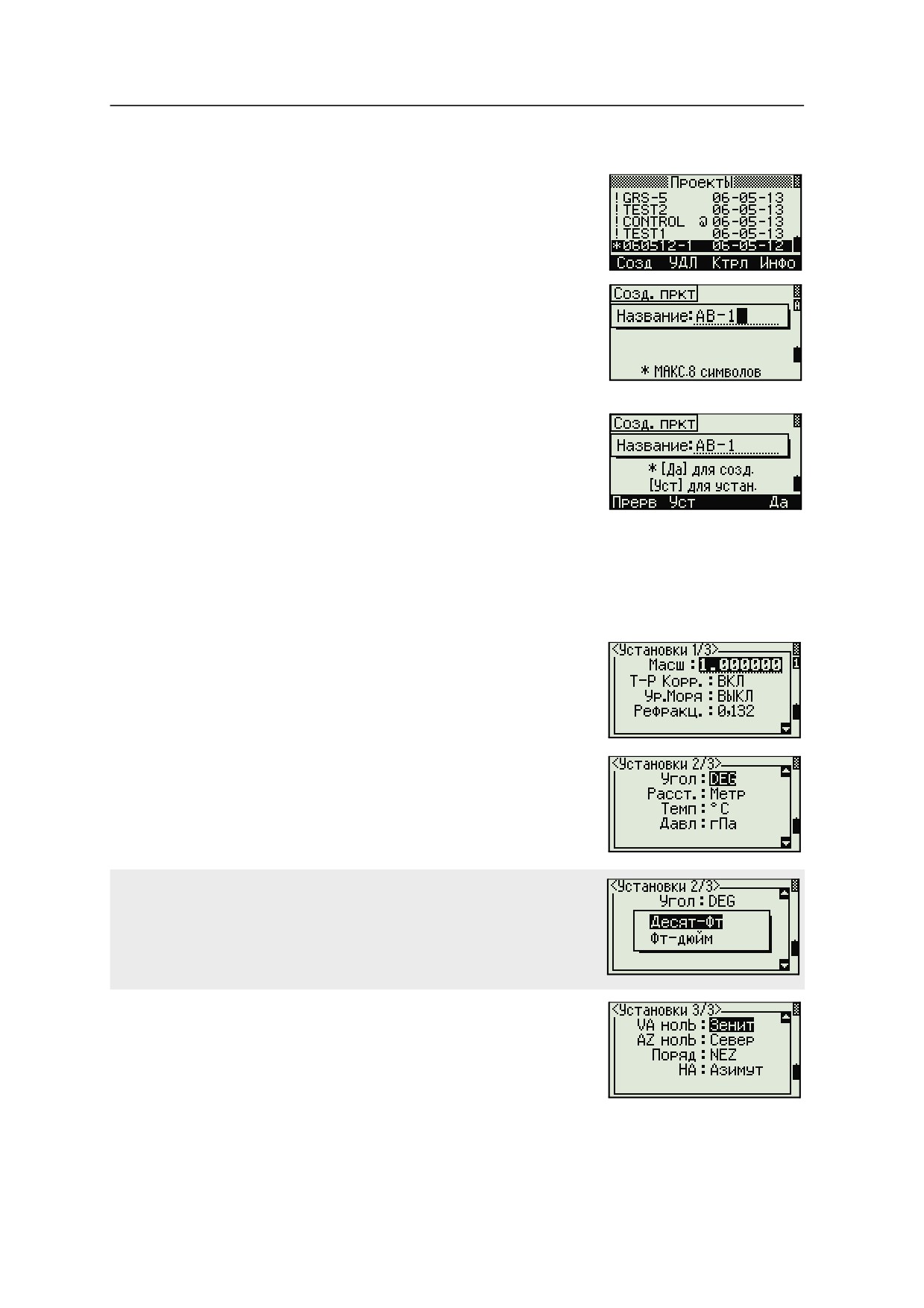

Создание нового проекта
1.
Нажмите программную кнопку Созд в списке
проектов.
2.
Введите имя проекта длиной не более чем 8
символов. Нажмите [ENT].
3.
Сделайте одно из следующего:
-
Для проверки параметров проекта
нажмите программную клавишу Уст.
-
Для создания нового проекта с
использованием параметров текущего
проекта, нажмите [ENT] или программную
кнопку Да.
Параметры проекта
При создании проекта устанавливаются Следующие параметры, которые нельзя
будет изменить позже. Это дает гарантию, что данные будут верно сохраняться
в базе данных и что все необходимые поправки будут применены при
сохранении каждой записи.
Масштаб
0.999600 to 1.000400
T-P корр.
ВКЛ/ВЫКЛ
Уровень моряl
ВКЛ/ВЫКЛ
Рефпакция
ВЫКЛ/0.132/0.200
Угол
DEG/GON/MIL
Расстояние
Метры/Ам-Фт/М-Фт
Температура
°C/°F
Давление
hPa/mmHg/inHg
Если вы выбрали "М-Фт" или "Ам-Фт" появляется экран дополнительных
настроек. Используйте этот экран для выбора отображения в десятичных
футах или футах и дюймах.
VA ноль
Зенит/Горизонт/Компас
AZ ноль
Север/Юг
Порядок
NEZ/ENZ
HA
Азимут/0 на ЗТ
99
5 Описание меню
Для перемещения между полями нажмите [^] или [v]. Иначе, для перемещения к
следующему полю нажмите [ENT].
Любой из параметров может быть изменен клавишами курсора [<] или [>].
Чтобы подтвердить установленные параметры нажмите [ENT] в последнем поле
(HA).
Эти настройки обособлены от других временных настроек, применяются для
всего проекта и не могут быть изменены после создания проекта.

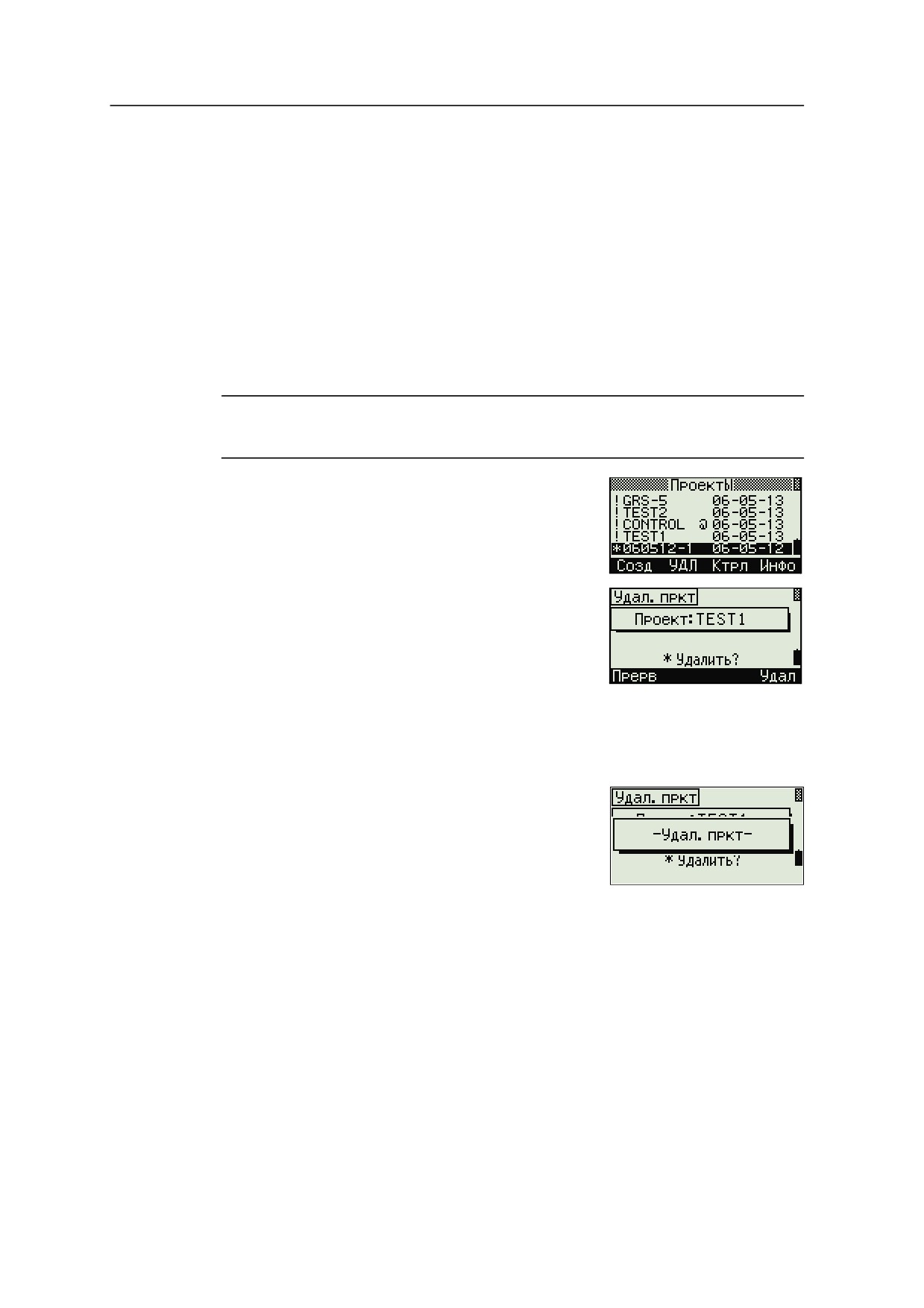

Удаление проекта
ПРЕДОСТЕРЕЖЕНИЕ - Эта функция безвозвратно удаляет проект. Прежде чем нажать
C
[ENT] или выбрать УДЛ, бедитесь, что выбранный проект вы действительно хотите
удалить.
1.
В меню проектов, установите курсор на имя
проекта, который требуется удалить.
2.
Нажмите программную кнопку УДЛ.
Появится экран подтверждения.
3.
Сделайте одно из следующего:
-
Для удаления выбранного проекта
нажмите [ENT] или программную кнопку
УДЛ.
-
Для отмены процедуры удаления проекта и возврата в предыдущий
экран нажмите [ESC] или программную кнопку Прерв.
После удаления проекта прибор вернется в
экран списка проектов.
Настройка контрольного проекта
Если вы ищете точку, когда задан контрольный проект, и система не может
найти ее в текущем проекте, то будет автоматически произведен поиск этой
точки в контрольном проекте и в случае положительного результата точка будет
скопирована в текущий проект как UP запись.
Контрольный проект имеет тот же самый формат, что и обычный проект. Он
может быть открыт и модифицирован. Вы можете использовать его для записи
любых данных.
100 Электронный безотражательный тахеометр серии NPR-302. Руководство пользователя
Описание меню
5
Для установки контрольного проекта:
1.
Выберите проект, который хотите
использовать.
2.
Нажмите программную кнопку Ктрл.
Появится экран подтверждения.
3.
Сделайте одно из следующего:
-
Чтобы установить выбранный проект в
качестве контрольного нажмите [ENT] или
программную кнопку Да.
-
Для отмены процедуры нажмите [ESC] или программную кнопку Нет.
Если контрольный проект уже назначен, вновь назначенный проект
заменит его в качестве контрольного.
Для того чтобы отменить контрольный проект установите курсор на него,
и вновь нажмите программную клавишу Ктрл . Затем нажмите [ENT] или
программную кнопку Да для подтверждения.
Просмотр информации о проекте
Выберите проект, информацию о котором
требуется просмотреть и нажмите программную
клавишу Инфо.
На информационном экране появится число
записей в проекте, число свободных записей и дата
создания проекта. Поле Свободно показывает, как
много точек может быть сохранено в проекте.
Для возврата к списку проектов нажмите любую
клавишу.
Задачи (координатная геометрия)
Используйте меню Задачи для выполнения
расчетов координатной геометрии (COGO). Доступ
к этому меню вы можете получить в любое время
из экранов наблюдений или ввода точки.
Чтобы открыть меню Задачи нажмите клавишу [2]
или выберите Задачи в экране МЕНЮ.
101
5 Описание меню
Обратная задача: вычисление угла и расстояния по двум точкам с
известными координатами
Чтобы открыть меню обратной задачи нажмите клавишу [1] или выберите Обрат.з
в меню Задачи.

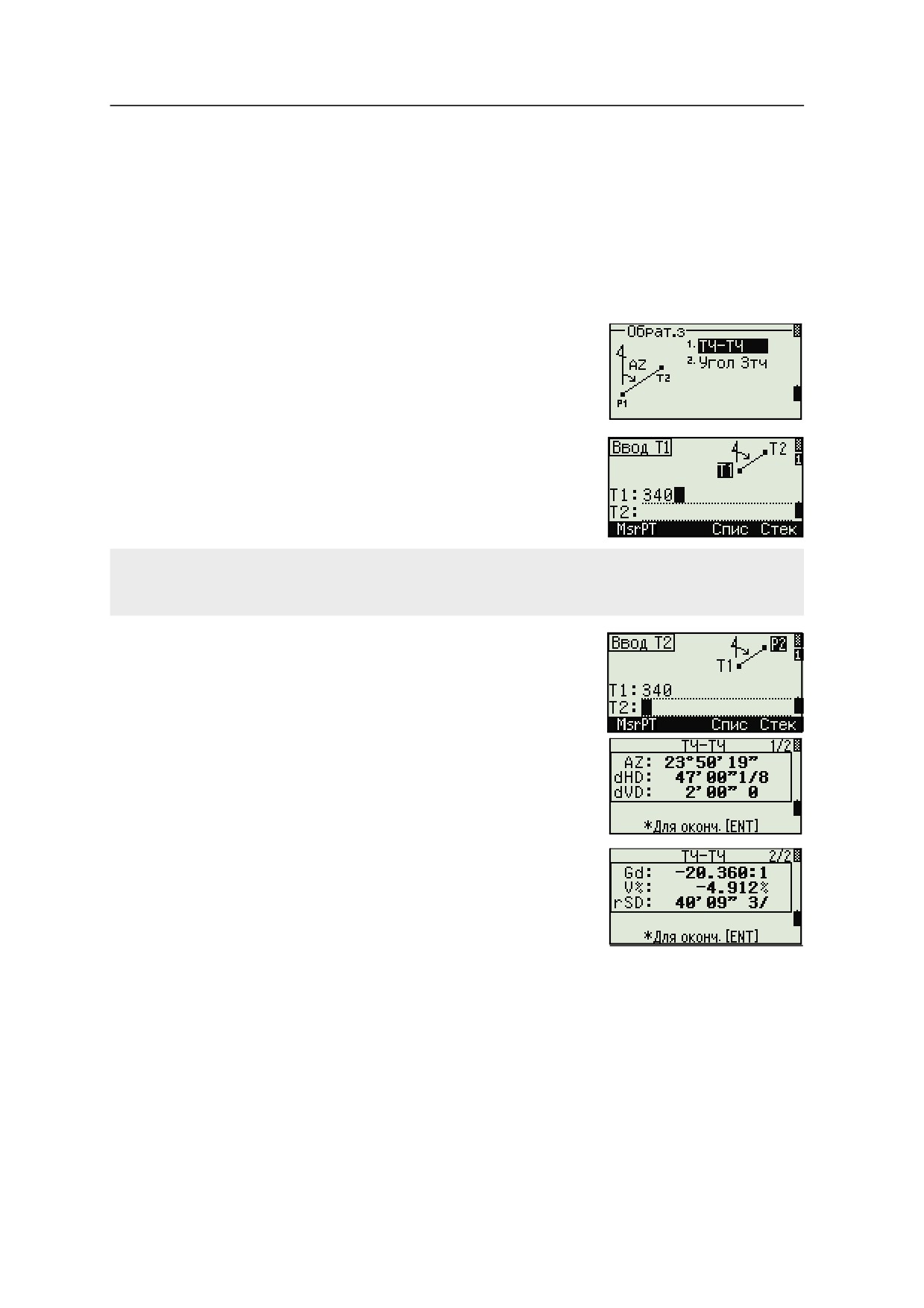

“ТЧ-ТЧ” - вычисление по двум точкам
Эта функция вычисляет расстояние и угол между двумя введенными точками.
Для расчета обратной задачи по двум точкам:
1.
Нажмите [1] или выберите ТЧ-ТЧ в меню
Обрат.з.
2.
Введите имя первой точки и нажмите [ENT].
Если вы нажимаете [ENT] не вводя номер точки, то появится экран ввода координат. Эти координаты не
будут сохранены в базе данных проекта. Если вы хотите сохранить точку, определите новое имя для
этой точки.
3.
Введите имя второй точки и нажмите [ENT].
Программная кнопка MSR позволяет вам
провести измерение на точку для
использования ее в вычислениях.

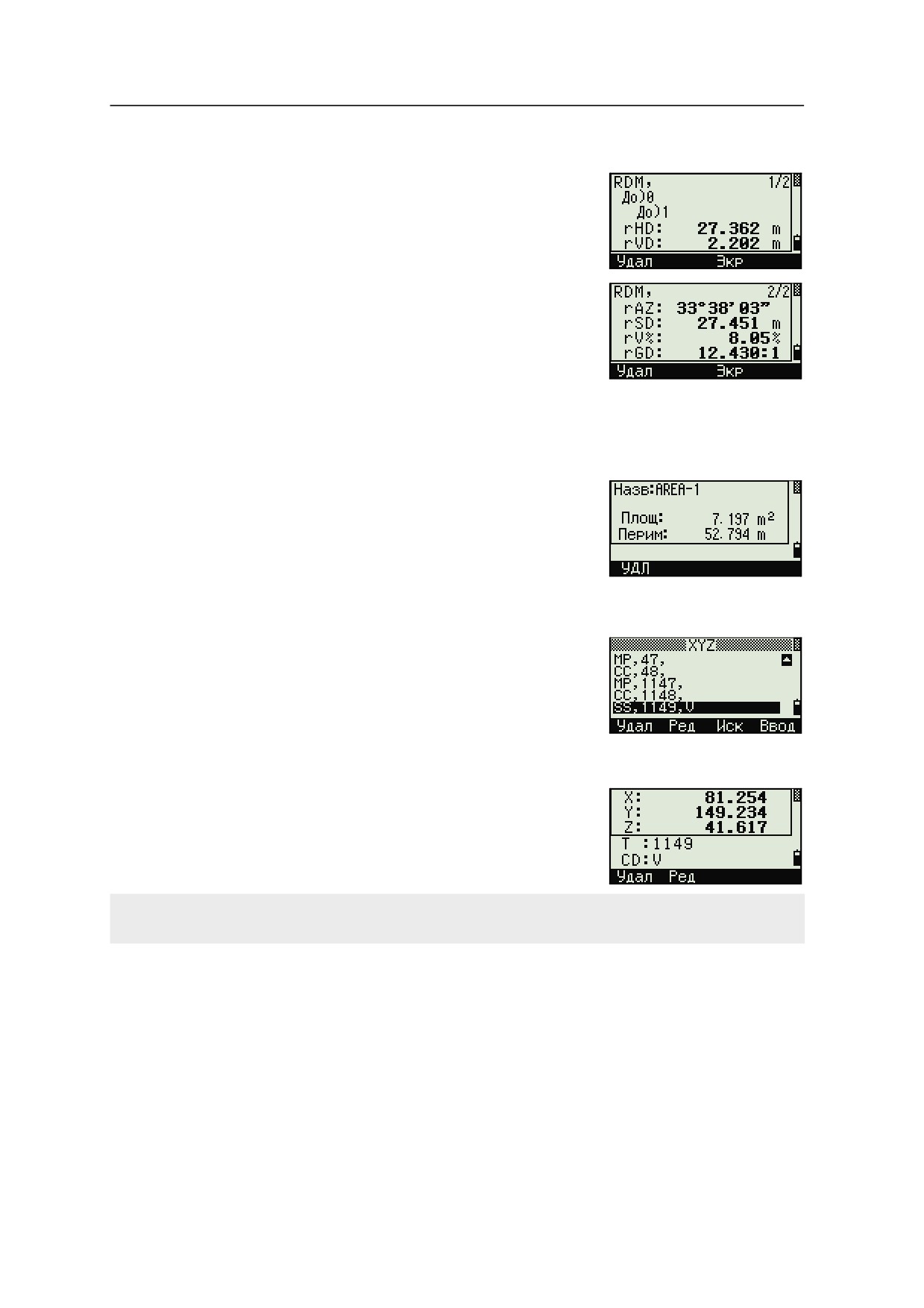

На экране будут показаны: азимут,
горизонтальное проложение, и превышение
от первой до второй точки.
4.
Сделайте одно из следующего:
-
Для возврата к экрану ввода точек
нажмите [ESC].
-
Для возврата в меню Расчеты нажмите
[ENT].
-
Для просмотра других величин нажмите
[DSP].
Gd
Наклон (HD/VD)
V%
100/Gd
rSD
Наклонное расстояние от T1 до T2
102 Электронный безотражательный тахеометр серии NPR-302. Руководство пользователя
Описание меню
5

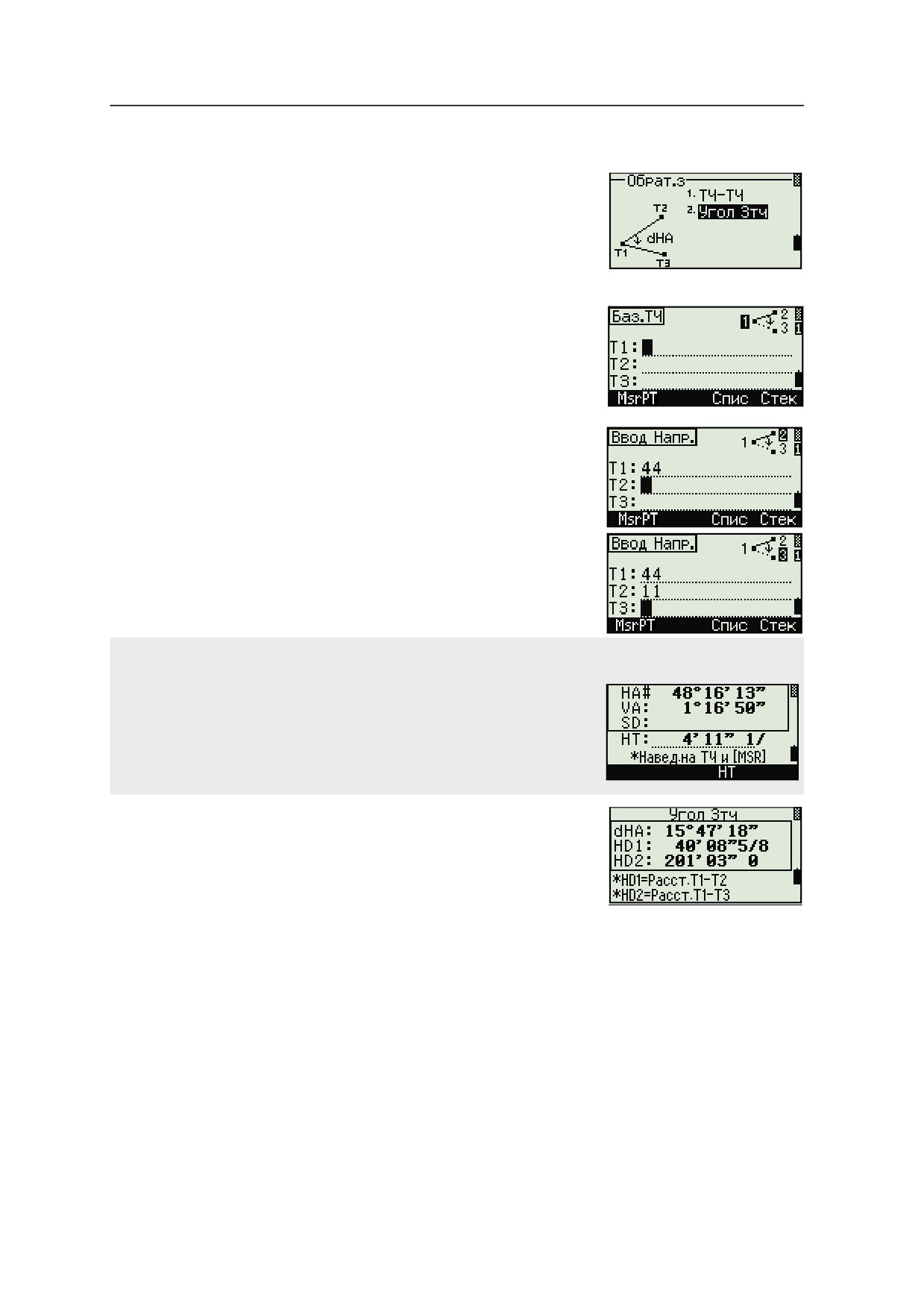

Угол 3тч
Эта функция позволяет вычислить угол между
двумя прямыми, заданными по трем точкам.
Для расчета угла, образованного тремя точками:
1.
Нажмите [2] или выберите Угол 3тч в меню
Обрат.з.
Т1 - базовая точка. Два прямые определяются
точками Т2 и Т3 и общей точкой Т1.
2.
Введите имя точки или выполните
измерение, используя программную клавишу
MSR.
3.
Введите вторую точку (Т2) для задания
базовой линии (Т1 - Т2). Угол (dHA)
измеряется от базовой линии.
4.
Введите третью точку (Т3) для задания
второй прямой (Т1 - Т3).
Когда вы нажимаете программную клавишу MSR появляется временный экран измерений. Наведитесь
на цель и нажмите [MSR1] или [MSR2] чтобы выполнить измерение.
После измерения, появится экран сохранения точки. Для сохранения
измеренной точки введите значения в поля Т, НТ и CD и нажмите [ENT].
Чтобы использовать точку, не записывая ее, нажмите [ESC].
После ввода всех трех точек будет вычислен угол
между двумя направлениями и расстояния.
5.
Сделайте одно из следующего:
-
Для возврата в экран Обрат.з нажмите
[ENT].
-
Для возврата в экран Ввод направления нажмите [ESC].
103
5 Описание меню

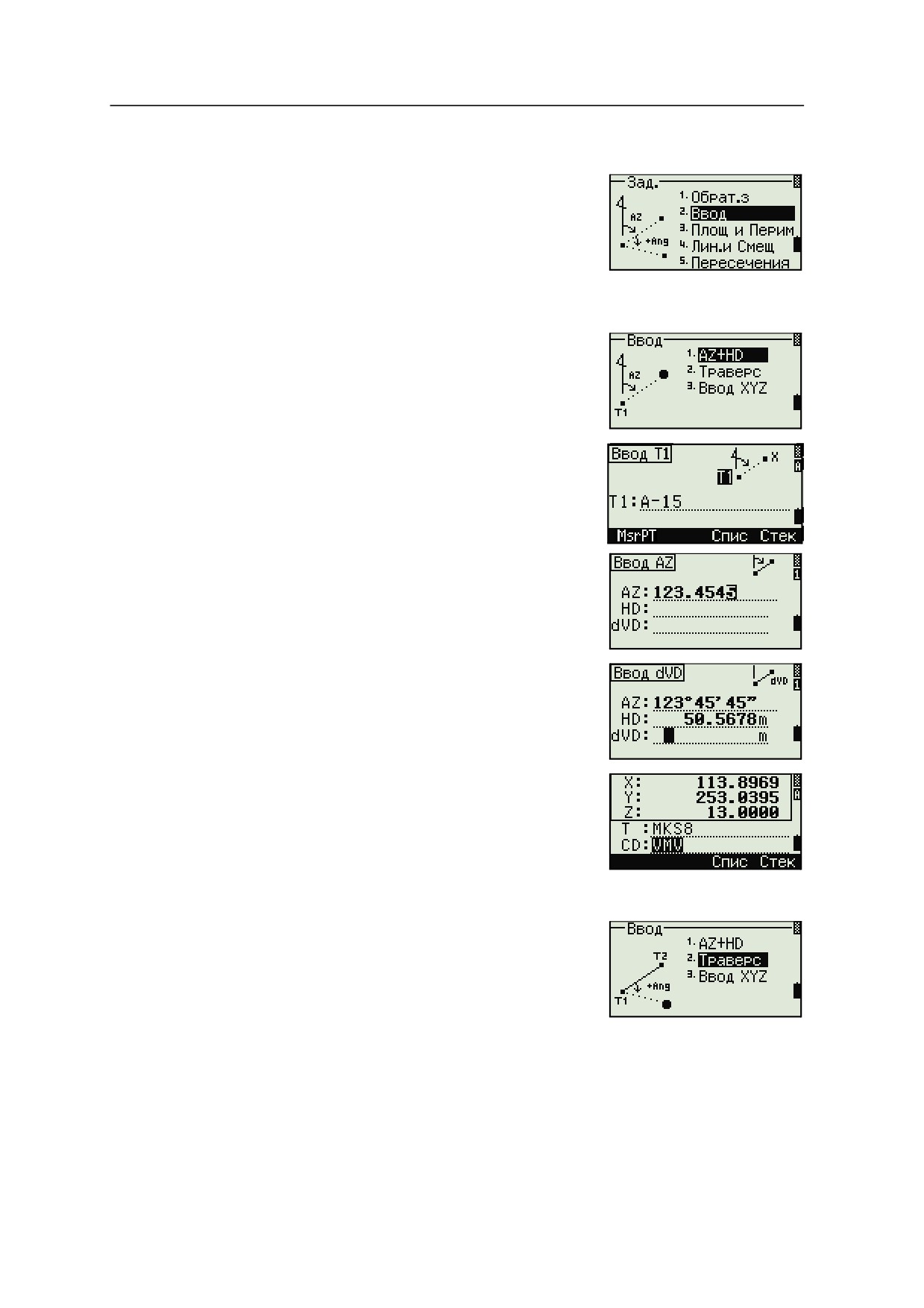

Вычисления и ввод координат вручную
Чтобы открыть меню Ввод, нажмите клавишу [2]
или выберите Ввод в меню Задачи. Эта функция в
свою очередь содержит три меню, чтобы записать
новые координаты точек.
Ввод азимута + HD (горизонтального
проложения)
Для вычисления координат по углу и расстоянию
от базовой точки (Т1), нажмите [1] или выберите
AZ+HD в меню Ввод.
Введите базовую точку (Т1) - наберите ее имя и
нажмите [ENT].
Введите азимут, горизонтальное проложение, и
превышение, затем нажмите [ENT].
Для ввода 123°45'45" наберите 123.4545 и нажмите
[ENT].
Если превышение dVD оставить пустым, то ему
будет присвоено значение 0.000.
После ввода появится экран сохранения точки. Имя
точки T по умолчанию - последняя записанная
точка T+1.
Нажмите [ENT] чтобы сохранить точку.

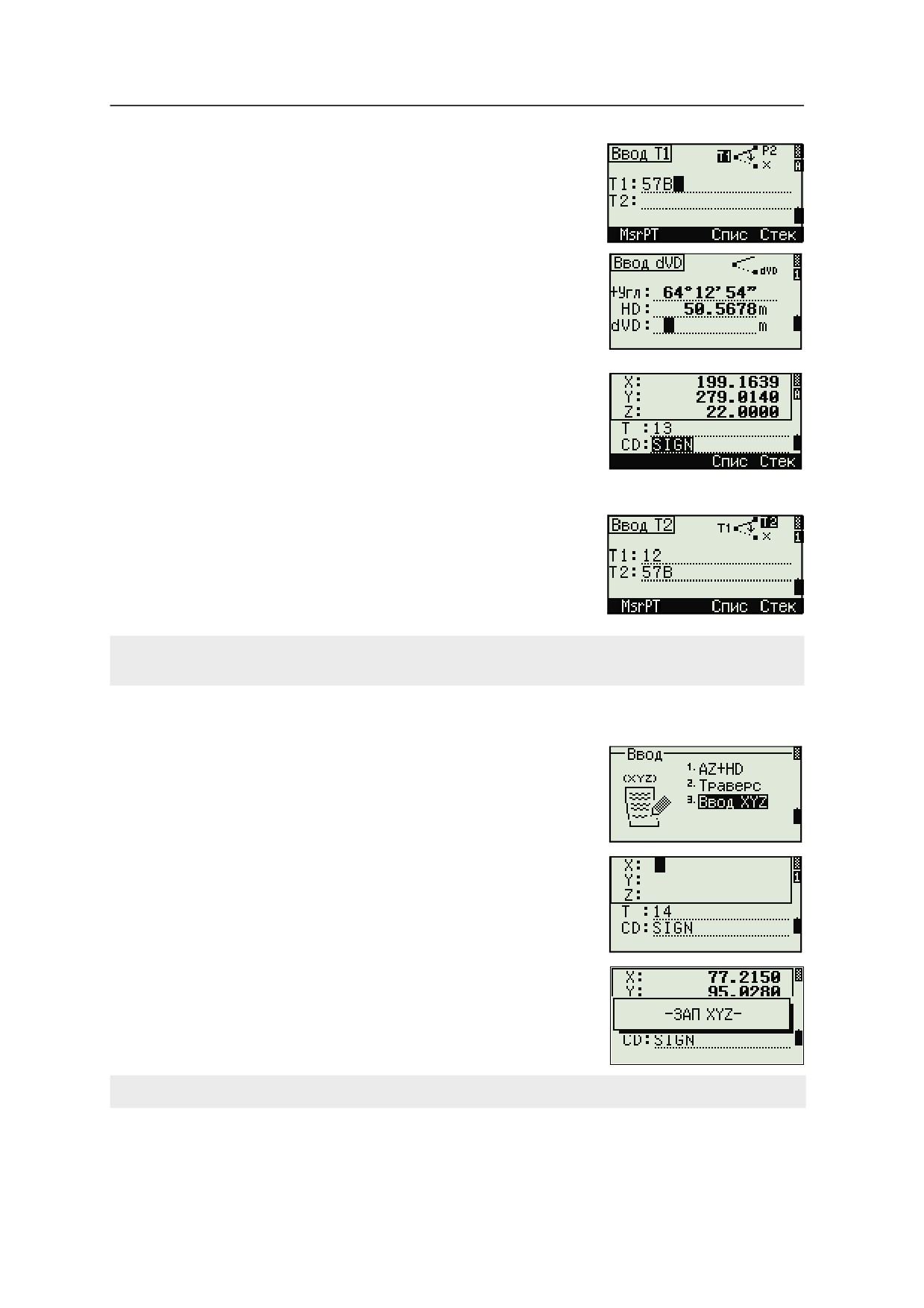

Траверс
Чтобы открыть меню Траверс (2 точки и угол),
нажмите клавишу [2] или выберите Траверс в меню
Ввод.
Функция "Траверс" позволяет вычислить
координаты точки, образованная отложением угла
от линии, образованной известными точками Т1 и
Т2, а также вводом горизонтального проложения и превышения от этой линии.
104 Электронный безотражательный тахеометр серии NPR-302. Руководство пользователя
Описание меню
5
Введите имена Т1 и Т2 или выполните их
измерение.
Введите положительное или отрицательное
значение угла, горизонтальное проложение и
превышение от базовой линии Т1-Т2.
Если превышение dVD оставить пустым, то ему
будет присвоено значение 0.000.
Когда вы нажимаете [ENT] в поле dVD вычисляются
координаты новой точки и появится экран записи
точки. Имя точки T по умолчанию - последняя
записанная точка T+1.
Для записи новой точки и возвращения к экрану
ввода точек нажмите [ENT].
Т1 (базовая точка) по умолчанию будет иметь
значение предыдущей записанной точки. Т2 по
умолчанию соответствует предыдущему значению
Т1.
Для последовательного вычисления новых точек хода вводите +Ang, HD и dVD из предыдущей линии
хода. Это наиболее удобный путь для ввода точек хода.

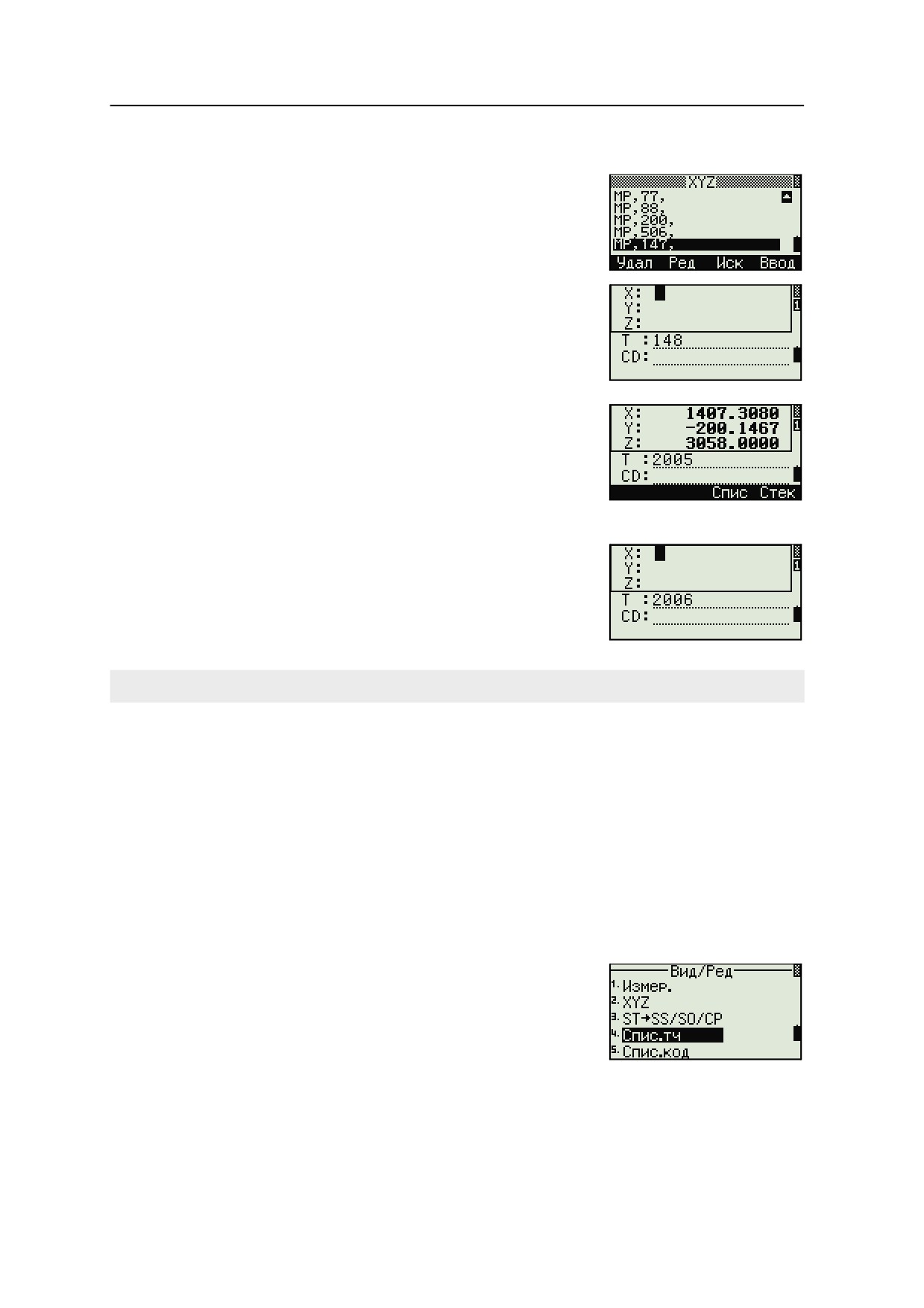

Ввод координат
Для ручного ввода XYZ координат нажмите [3] или
выберите Ввод XYZ в меню Ввод.
Номер точки T будет равен номеру последней
записанной точки + 1.
Введите координаты при помощи цифровых
клавиш. Для перехода к следующему полю
нажмите [ENT] или [v] в поле
Чтобы сохранить точку в виде MP записи и
вернуться к экрану ввода точки, нажмите [ENT] в
поле Z. По умолчанию T увеличится к следующему
значению.
Вы можете записать данные NE, NEZ или только Z.
105
5 Описание меню

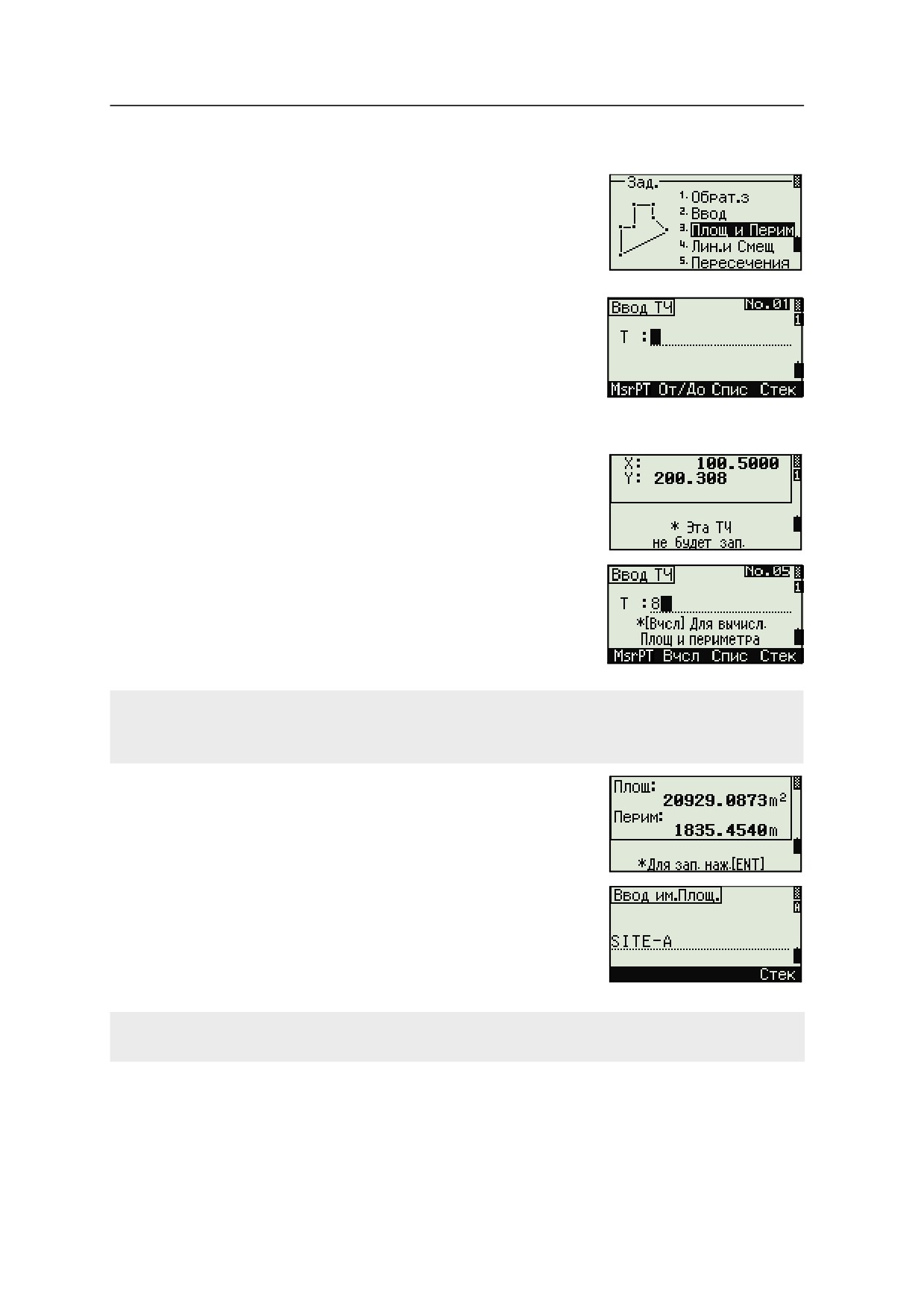

Вычисление площади и периметра
Для вычисления площади и периметра нажмите [3]
или выберите Площ и Перим в меню Задачи.
Чтобы сделать измерение, введите первую точку и
нажмите [ENT] или выберите программную клавишу
MSR.
Счетчик в правом верхнем углу экрана показывает,
сколько точек вы ввели.
Для последовательного ввода номеров точки
используйте программную клавишу От/До.
Дополнительная информация приводится в разделе
Расширенные возможности: ввод диапазона точек,
стр. 107.
Если вы ввели имя новой точки, вы можете ввести
новые координаты и записать точку. Если вы не
хотите записывать точку, нажмите [ENT] без записи
значения в поле T. Введенные координаты XY
появятся на экране.
Продолжайте вводить точки, пока не введете все
поворотные точки участка. Затем нажмите [v] для
вычисления площади и периметра.
Первая и последняя введенные точки соединяются, чтобы замкнуть участок.
Вы должны вводить точки в том порядке, в котором они образуют участок.
Вы можете ввести до 99 точек.
Нажмите [ENT] чтобы сохранить вычисленные
значения как запись кoмментария или нажмите [ESC]
чтобы вернуться в меню Задачи.
Если вы желаете сохранить площадь, введите имя,
которое будет идентифицировать площадь, и
нажмите [ENT].
При загрузке данных в формате Nikon RAW, записи площади (AR) выводятся как записи примечаний
(CO).
106 Электронный безотражательный тахеометр серии NPR-302. Руководство пользователя
Описание меню
5

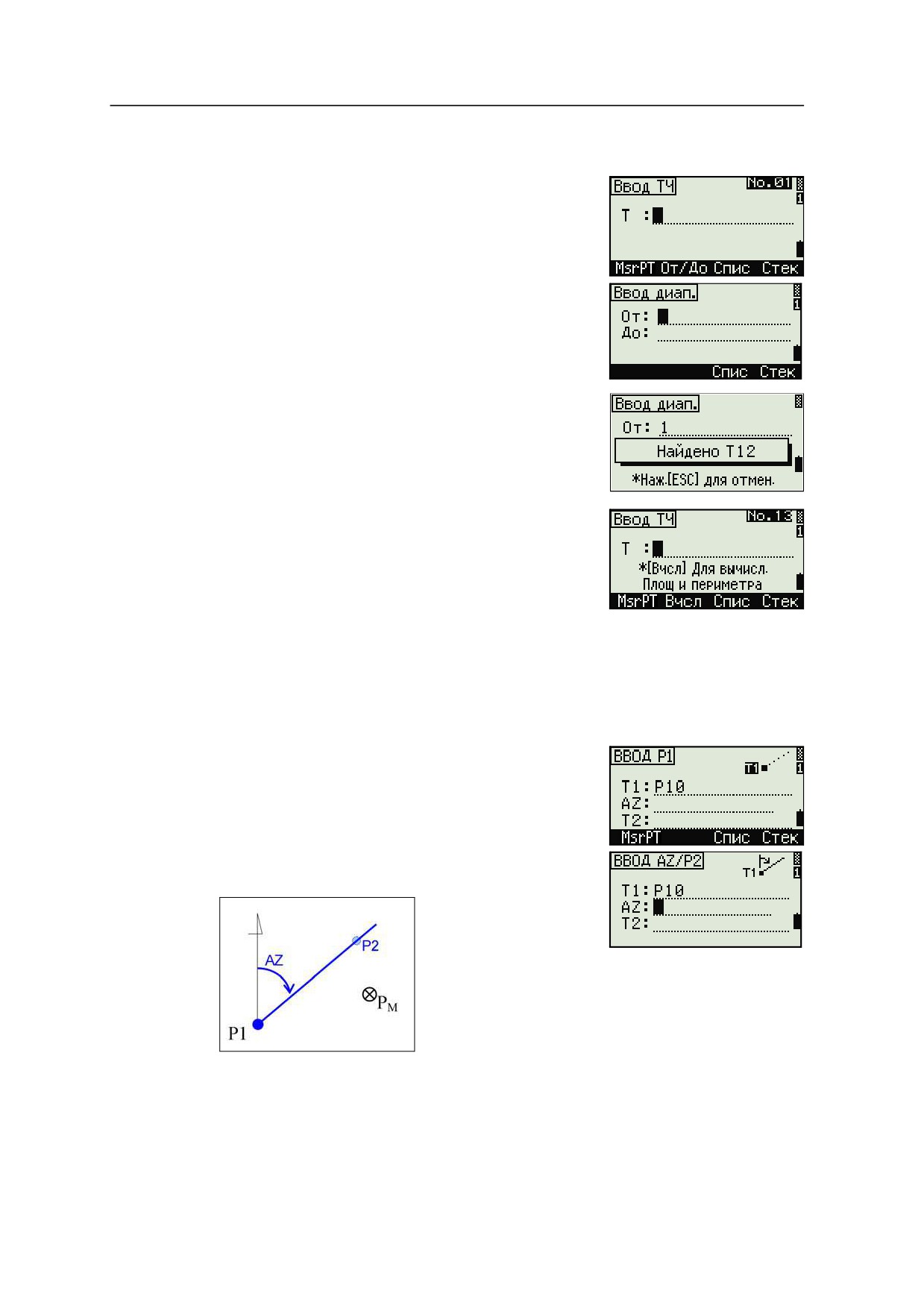

Расширенные возможности: ввод диапазона точек
Для быстрого ввода последовательного диапазона
точек используйте функцию диапазонного ввода.
Для доступа к этой функции нажмите
программную кнопку От/До в экране ввода No. 01
или No. 02.
Введите имя начальной точки в поле От и имя
конечной точки в поле До. Вы можете использовать
буквы и дефис в имени точки, но последний символ
должен быть цифрой.
Нажмите [ENT] в поле До тобы начать поиск точек.
Будет показано количество найденных в данном
диапазоне точек.
По окончанию поиска вы вернетесь к экрану ввода
точки.
Нажмите программную кнопку Вчсл для
выполнения расчета площади и периметра или
введите имя точки в поле Т.
Нажмите [ESC] чтобы вернуться к экрану ввода точки с предыдущим именем.

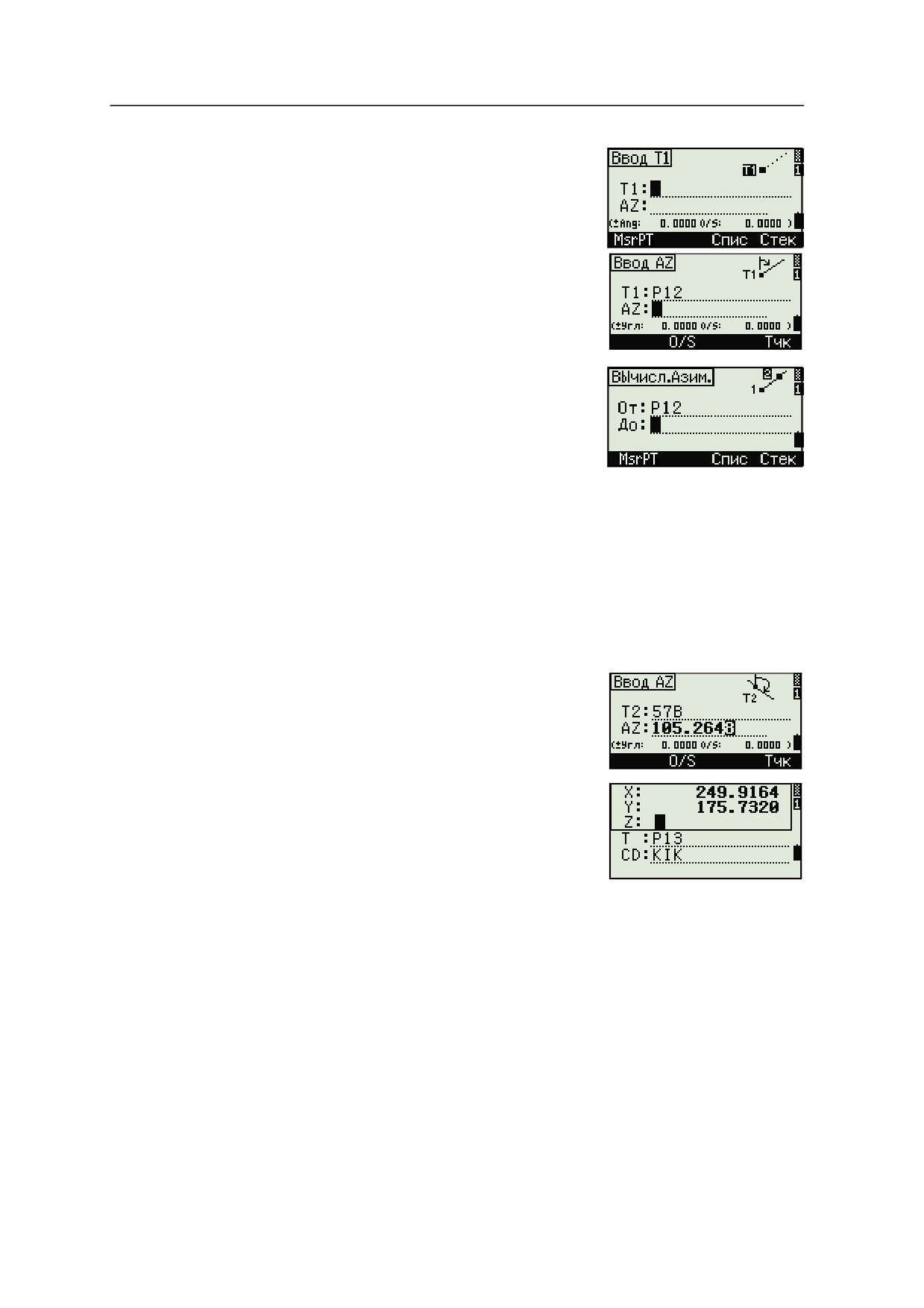

Вычисление координат точки по линии и смещению
Для входа в эту функцию нажмите [4] или выберите Лин.и Смещ в меню Задачи.
Введите базовую точку (Т1).
Задайте азимут. Для этого введите значения в поля
AZ или Т2. Т2 - вторая точка на линии
107
5 Описание меню

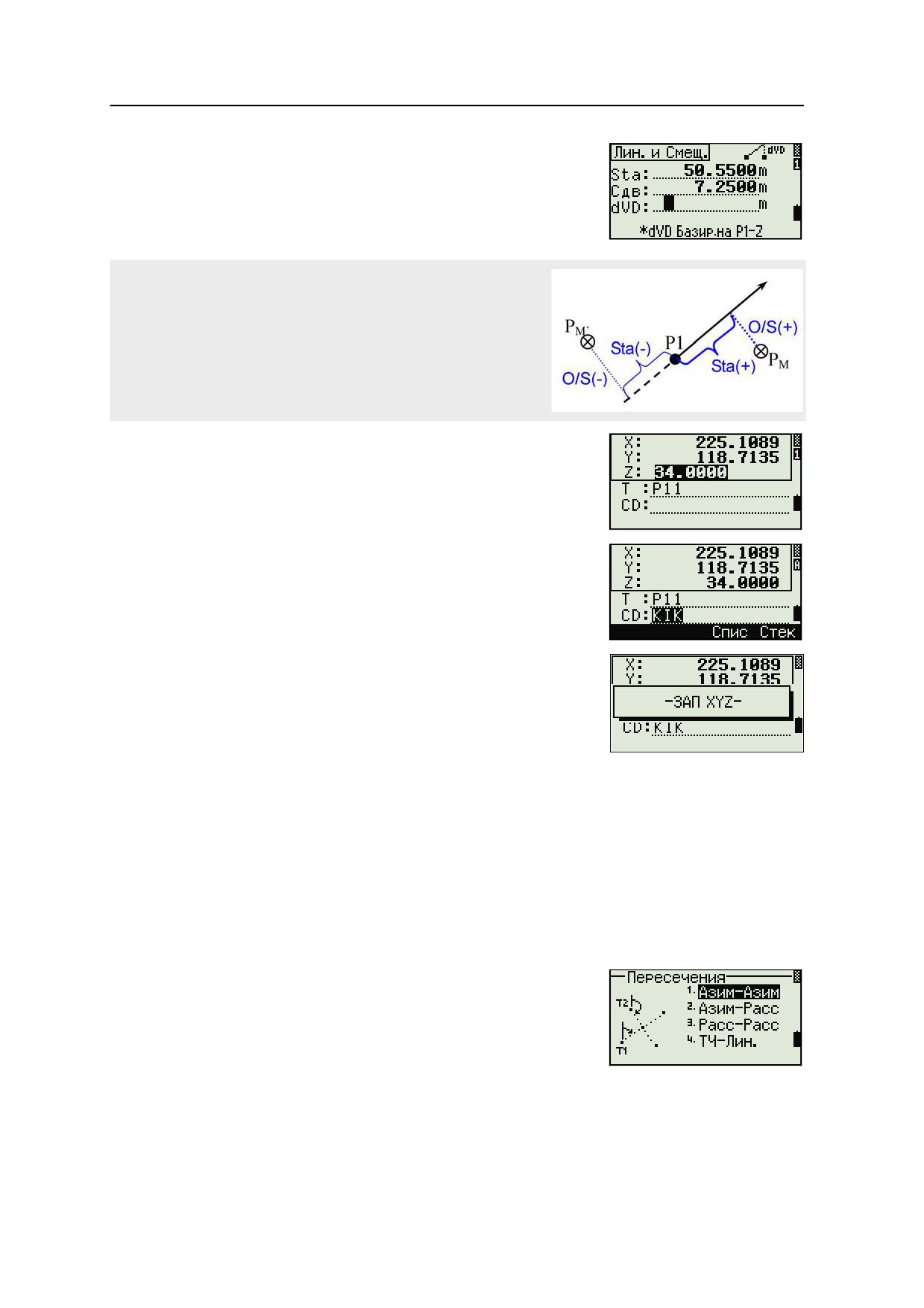

После ввода базовой точки и азимут, введите
расстояние от точки Т1 - (Sta), горизонтальное
проложение перпендикулярно линии - (Сдв) и
превышение (dVD).
Отрицательное значение Sta означает обратное направление.
Отрицательное значение Сдв означает смещение в левую
сторону от направления введенной линии.
Для вычисления координат точки (PM) нажмите
[ENT] в поле dVD. Вы можете изменить здесь
значение Z координаты.
Для записи точки нажмите [ENT] в поле CD.
Координаты сохраняются как CC запись.
Информация о линии: Sta, Сдв и dVD сохраняется
как комментарий (СО).
Расчет координат с использованием функций пересечения
Для входа в меню Пересечения нажмите клавишу [3] или выберите Пересечения в
меню Задачи. В этом меню имеются четыре функции для расчета координат.
Расчет пересечения типа азимут-азимут
Пересечения типа азимут-азимут являются точкой пересечения двух линий.
1.
Для расчета пересечения типа азимут-азимут
нажмите клавишу [1] или выберите Азим-Азим
в меню Пересечения.
108 Электронный безотражательный тахеометр серии NPR-302. Руководство пользователя
Описание меню
5
2.
Введите имя точки и нажмите [ENT]. Иначе,
для непосредственного измерения точки,
нажмите программнуюкнопку MSR.
3.
Определите первую линию путем ввода
азимута.
4.
Чтобы определить линию по двум точкам,
нажмите программную клавишу Тчк. Поле
От по умолчанию принимает значение точки
Т1, но вы можете изменить его. Введите имя
точки в поле До или измерьте эту точку.
Дополнительная информация о программной
клавише O/S приведена в разделе Расширенные возможности: Ввод
смещения угла и расстояния, стр. 112.
5.
Сделайте одно из следующего:
-
Для возврата к предыдущему экрану
нажмите [ESC]. Рассчитанное значение
появится в поле AZ.
-
Для перехода к следующему экрану нажмите [ENT].
6.
Задайте вторую линию по двум точкам, или
по точке Т2 и азимуту.
7.
Для вычисления координат точки
пересечения нажмите [ENT] в поле AZ.
Появятся вычисленные координаты. При
необходимости вы можете ввести значение в
поле Z.
8.
Введите значения в поля Т и CD.
9.
Для записи точки нажмите [ENT].
Примеры записей
CO,Int BB P1:P10 AZ:330.54175-90.00000
CO, P2:408 AZ:100.0000+0.0000
CC,A123,,4567.3080,200.1467,-1.2056,POT
109
5 Описание меню

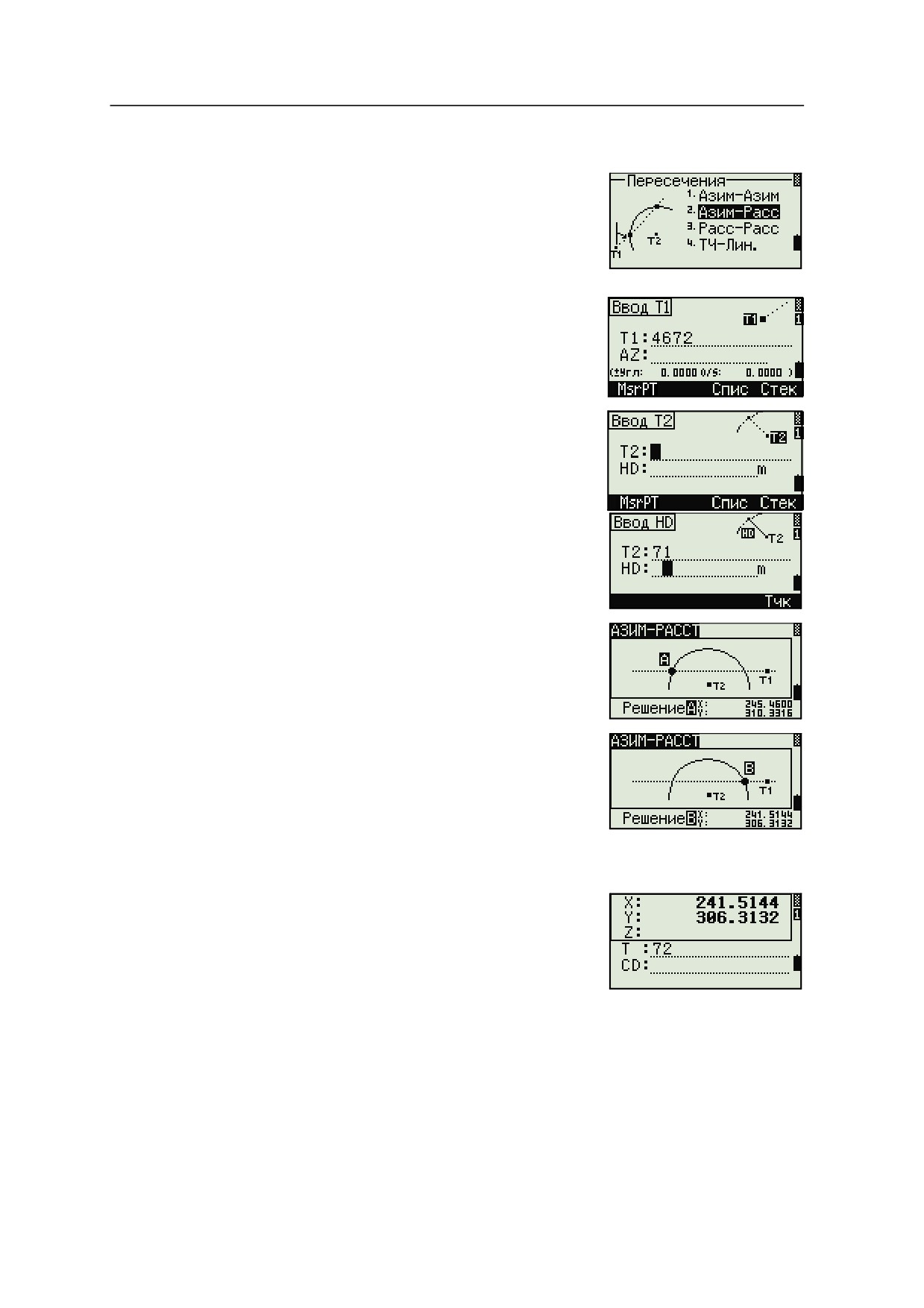

Расчет пересечения типа азимут-расстояние
1.
Нажмите [2] или выберите Азим-Расс в меню
Пересечения.
Пересечения типа азимут-расстояние
являются точкой пересечения одной линии с
одним расстоянием (радиусом).
2.
Введите имя точки на линии.
Линия может быть задана двумя точками или
одной точкой и азимутом.
3.
Введите вторую точку (Т2), которая будет
являться центром радиуса.
4.
Введите расстояние от Т2.
-
Чтобы определить расстояние (HD) по
двум точкам, нажмите программную
клавишу Тчк.
-
Для вычисления координат точки
пересечения нажмите [ENT] в поле HD.
5.
Если результатом решения являются две
точки, первое решение отображается в виде
диаграммы относительно точек Т1 и Т2.
Чтобы посмотреть второе решение, нажмите
клавишу курсора [<] или [>].
6.
Для записи точки нажмите [ENT] когда на
дисплее будет интересующее вас решение.
7.
При необходимости вы можете ввести
значение координаты Z.
8.
Для перехода к полям РТ и CD нажмите [ENT].
Примеры записей
CO,Int BD P1:4672 AZ:330.54175+0.00000
CO, P2:71 HD:100.0000
CC,504,,-839.3065,347.6682,,SIGN
110 Электронный безотражательный тахеометр серии NPR-302. Руководство пользователя
Описание меню
5

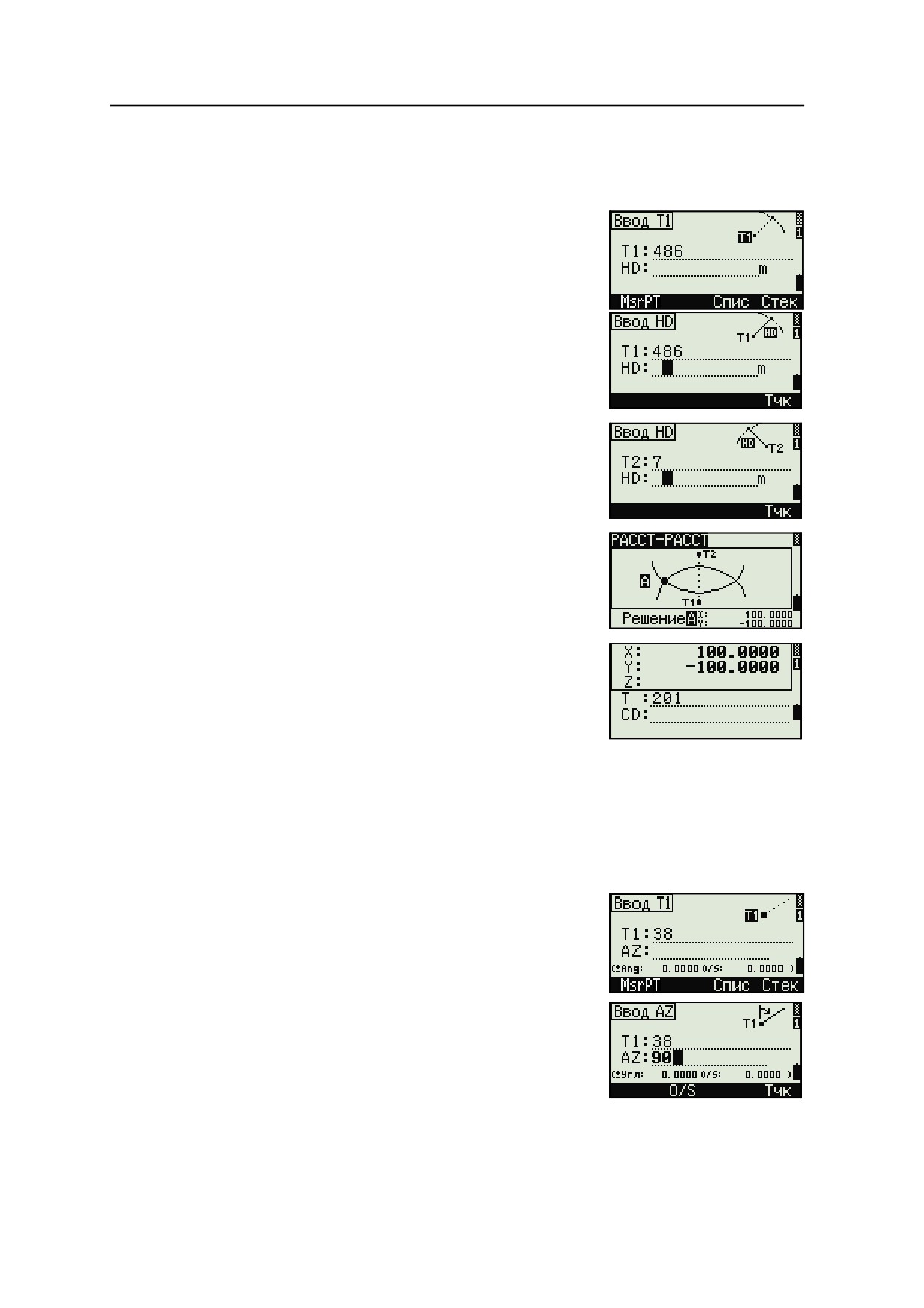

Расчет пересечения типа расстояние-расстояние
1.
Нажмите [3] или выберите Расс-Расс в меню Пересечения.
2.
Введите имя первой точки и нажмите [ENT],
или нажмите программную кнопку MSR для
непосредственного измерения точки.
3.
Введите расстояние от Т1 и нажмите [ENT].
4.
Чтобы определить расстояние (HD) по двум
точкам, нажмите программную клавишу Тчк.
5.
Введите Т2 и расстояние от Т2 (HD).
6.
Для вычисления координат точки
пересечения нажмите [ENT] в поле HD.
7.
Нажмите [<] или [>] чтобы увидеть второе
решение.
8.
Для записи точки нажмите [ENT], когда на
дисплее будет интересующее вас решение.
9.
При необходимости вы можете ввести
значение координаты Z. Для перехода к
полям РТ и CD нажмите [ENT].
Примеры записей
CO,Int DD P1:486 HD:330.6020
CO, P2:7 HD:100.0000
CC,505,,236.5817,50.0461,0.0000,
Расчет пересечения типа точка-линия
1.
Нажмите [4] или выберите ТЧ-Лин в меню Пересечения.
2.
Введите имя точки и нажмите [ENT], или для
непосредственного измерения точки
нажмите программную клавишу MSR.
3.
Введите азимут или нажмите программную
клавишу Тчк для ввода имени точки на
линии.
111
5 Описание меню
4.
Введите точку, из которой проводится
перпендикуляр к линии, или для
непосредственного измерения точки
нажмите программную клавишу MSR.
5.
Чтобы вычислить координаты точки
пересечения, нажмите [ENT].
Если Т1 и Т2 описываются 3-х мерными
координатами, координата Z искомой точки
вычисляется относительно наклона между Т1
и Т2.
6.
Введите РТ и CD и затем нажмите [ENT] для
записи точки.
Примеры записей
CO,Int PtLine P1:38 AZ:90.00000+0.00000
CO, P2:506
CC,A-123,,4567.3080,200.1467,-1.2056,POT

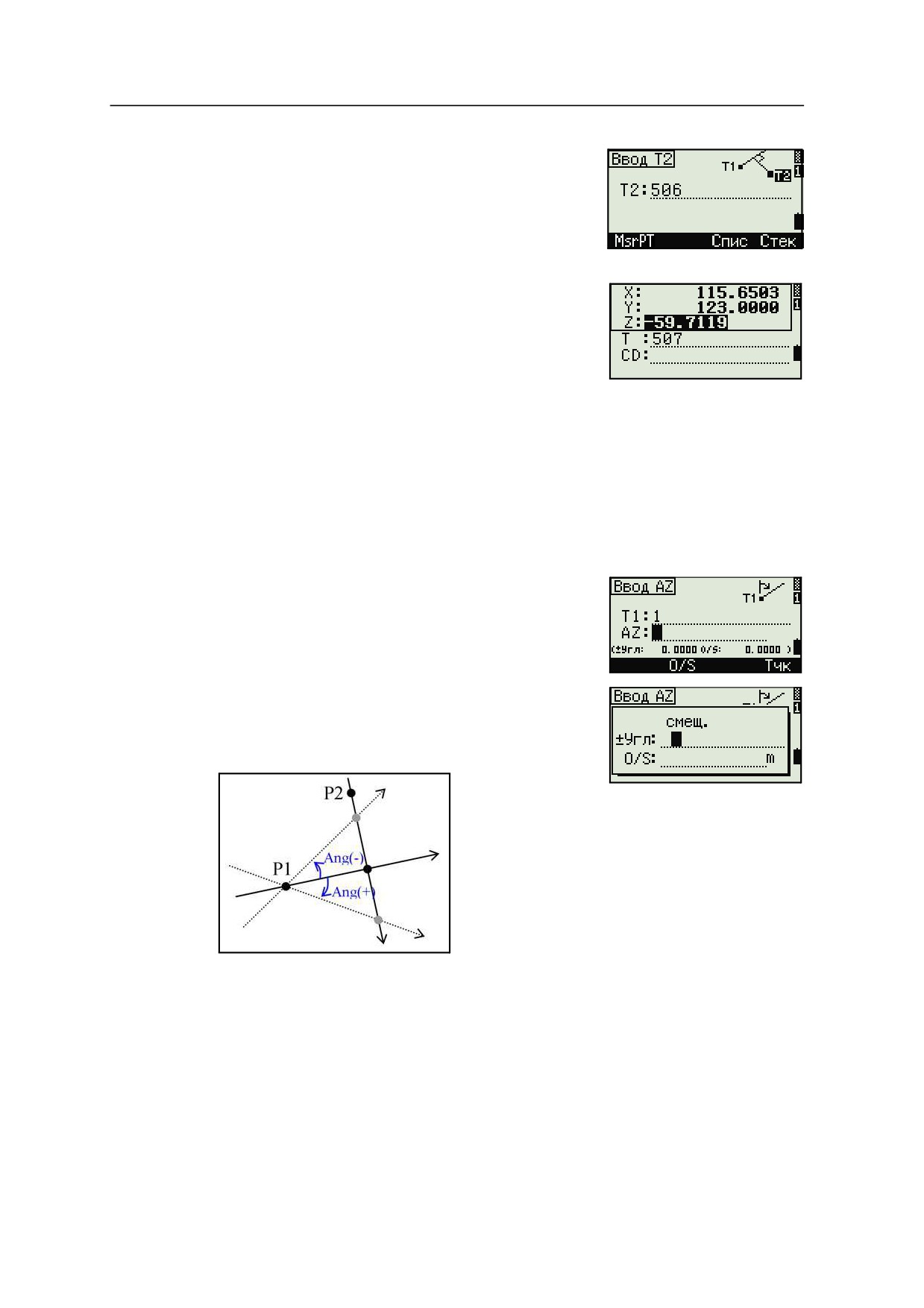

Расширенные возможности: Ввод смещения угла и расстояния
Чтобы перейти к экрану ввода смещения, нажмите
программную клавишу O/S.
В поле "Угл" вводится положительное значение,
если угол отсчитывается по часовой стрелке и
отрицательное, если против часовой стрелки.
112 Электронный безотражательный тахеометр серии NPR-302. Руководство пользователя
Описание меню
5

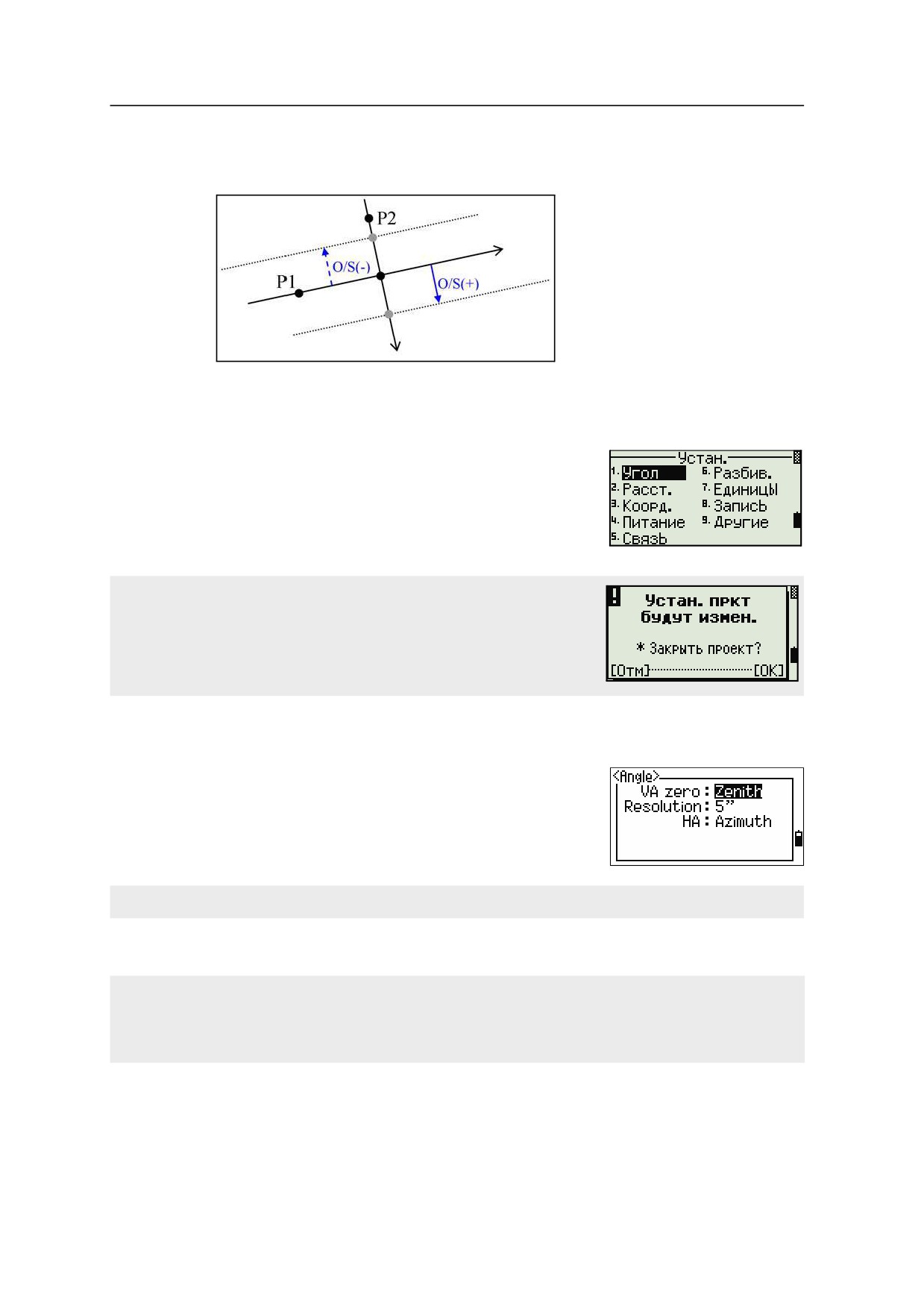

В поле O/S вводите положительное значение для смещения вправо и
отрицательное, для смещения влево.
Настройки
Чтобы войти в меню настроек нажмите клавишу [2]
или выберите Установ в экране МЕНЮ.
Используйте это меню для установки начальных
параметров проекта.
Некоторые параметры проекта, определенные в следующих разделах, не
могут быть впоследствии изменены в созданном проекте. Если
изменялись некоторые параметры, когда проект был открыт, появляется
экран запроса на создание нового проекта с новыми настройками или
применения параметров к текущему проекту без сохранения данных.
Подробнее об этом см. Настройки, стр. 113.
Угол
Чтобы открыть меню Угол, нажмите клавишу [1]
или выберите Угол в меню Установки.
Нуль Зенит/Горизонт/Компас
VA
Параметр Нуль VA в проекте может быть установлен только при его создании.
Дискретность
1"/5"/10" или 0.2 mgon/1 mgon/2 mgon
HA
0 или ЗТ/Азимут
Параметр HA в проекте может быть установлен только при его создании.
Если установить в этом поле значение Азимут, то в проекте, в значениях горизонтального угла будет
записан азимут (HA). Если в этом поле значение 0 на ЗТ, то будет записан 0 при наблюдении на заднюю
точку.
113
5 Описание меню

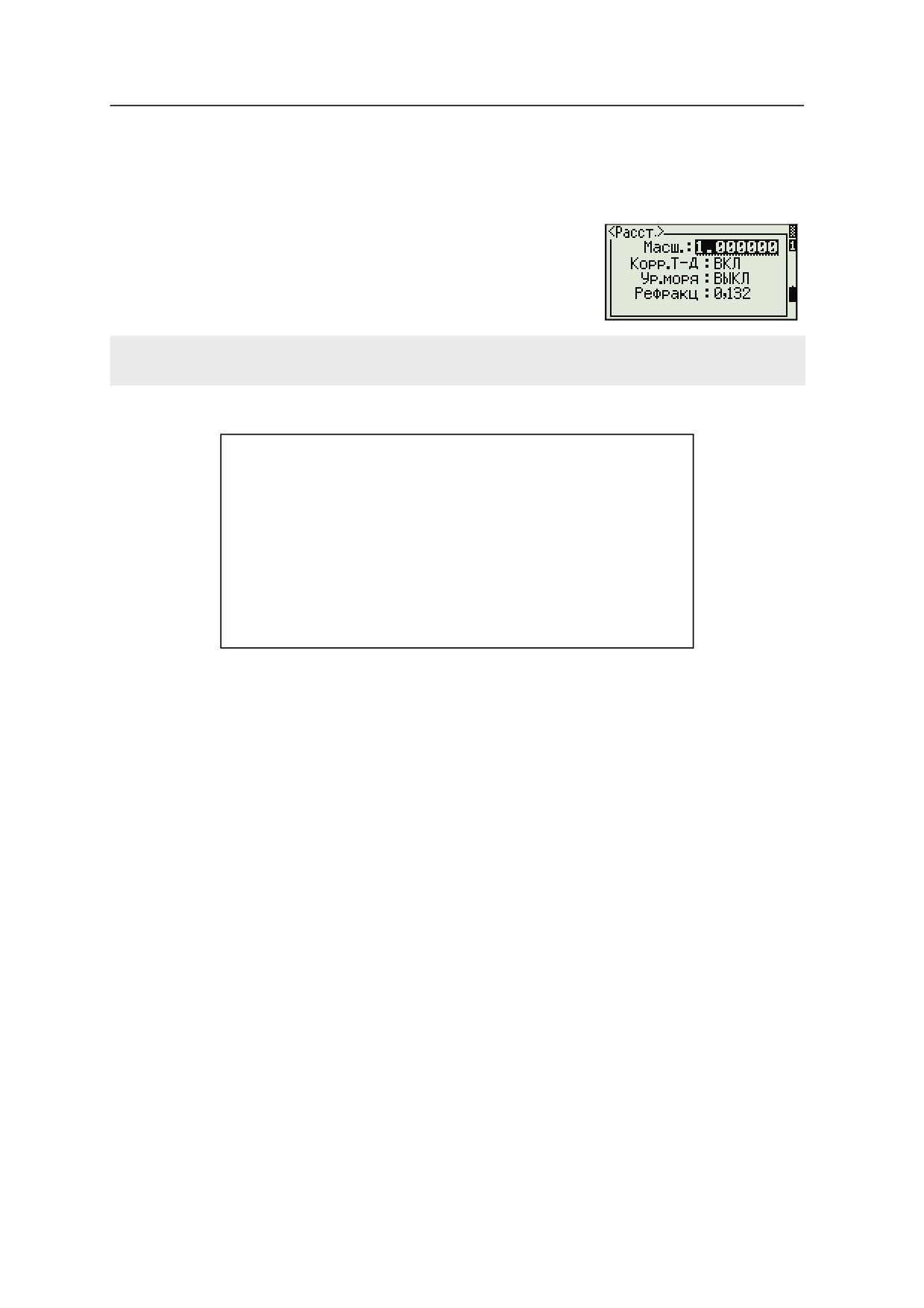

Расстояние
Чтобы открыть меню Расстояние, нажмите клавишу [2] или выберите Расст в
меню Установки
Масштаб Числовое значение от 0.999600 до 1.000400
Корр Т-Д ВКЛ/ВЫКЛ
Ур.моря ВКЛ/ВЫКЛ
Рефракц. ВЫКЛ/0.132/0.200
Параметры масштаба, коррекции Т-Д, поправки за уровень моря и за кривизну и рефракцию земли в
проекте могут быть установлены только при его создании.
Поправки температуры и давления
0.29527
K
=
278.23
-
×P
-
1
+
------ --------
273.16
SD'
=
1
+ -------------------
× SD
1000000
SD
Наклонное расстояние (до коррекции)
SD'
Наклонное расстояние (после коррекции)
K
Коэффициент компенсации
P
Давление (гПа)
T
Температура (°C)
114 Электронный безотражательный тахеометр серии NPR-302. Руководство пользователя
Описание меню
5
Поправка за уровень моря
HD× Re
HD'
= ------------------------
R
e + ZSTN
HD
Горизонтальное проложение (до коррекции)
HD'
Горизонтальное проложение (после
коррекции)
ZSTN
Инструмент-Z
Re
6370 км

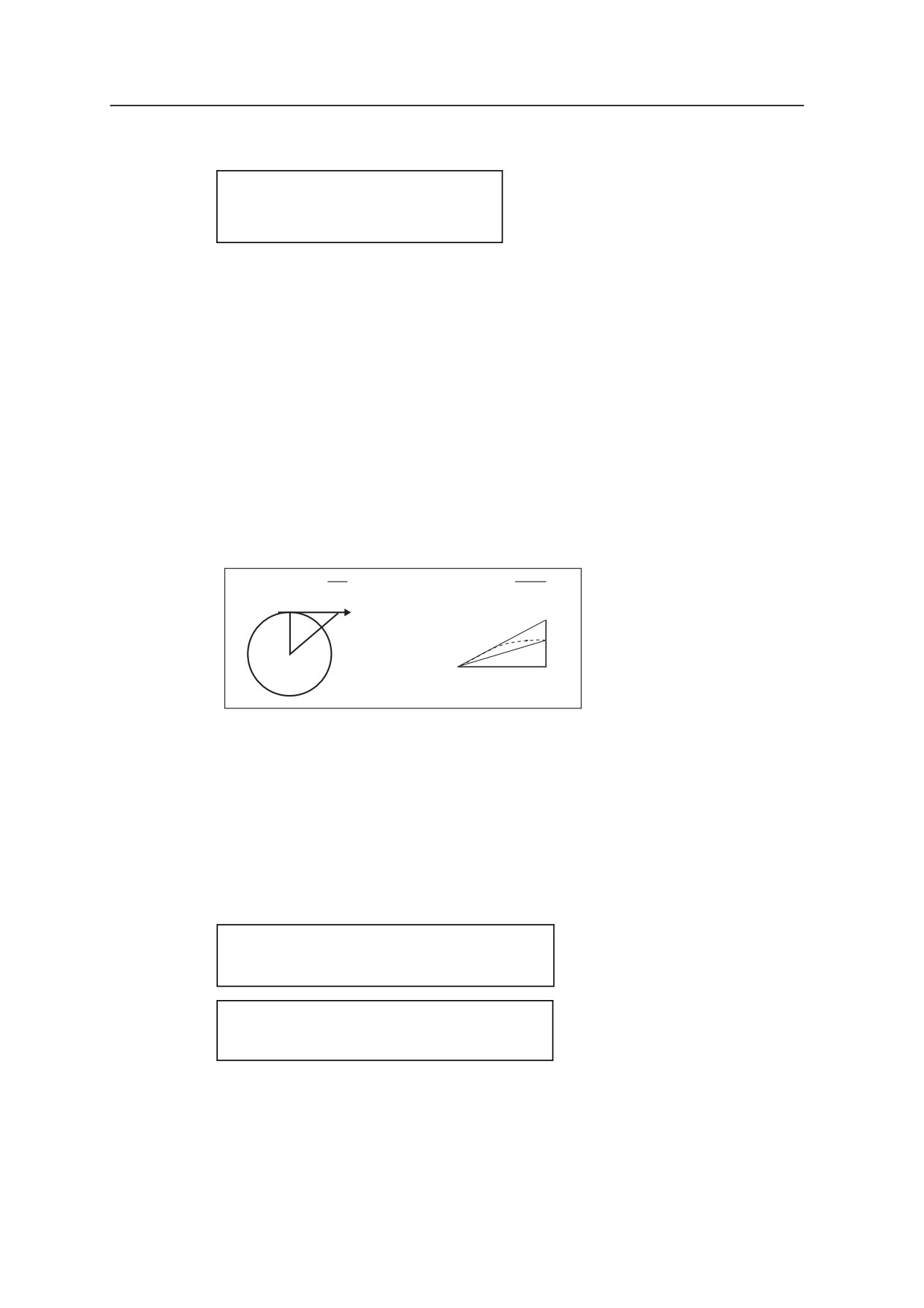

Поправка за кривизну и рефракцию
Так поверхность земли неровная, вертикальные высоты (VD и Z) для
измеренных точек различны относительно к горизонтальному плану и
включают в себя некоторую ошибку. Эта ошибка называется ошибкой
кривизны. Также, поскольку плотность воздуха, окружающего землю,
уменьшается с высотой, световая рефракция имеет разный коэффициент на
разной высоте. Ошибка в результате таких изменений рефракции называется
ошибкой рефракции.
Ошибка кривизны (A A') Ошибка рефракции (A A1')
P
A'
Горизонтальное
A1'
направление
A
A1
O
P
A'
HD
Горизонтальное проложение (до коррекции)
HD’
Горизонтальное проложение (после
коррекции)
VD
Вертикальное расстояние (до коррекции)
VD'
Вертикальное расстояние (после коррекции)
SD
Наклонное расстояние
VA
Вертикальный угол
Re
6370 км
k
Постоянная C&R (от 0.132 до 0.200)
SD2sin(2VA)
-
HD' = HD
1
- -
2Re
2
2
VD' = VD
+ --------
-- (1 - k)
2Re
115
5 Описание меню

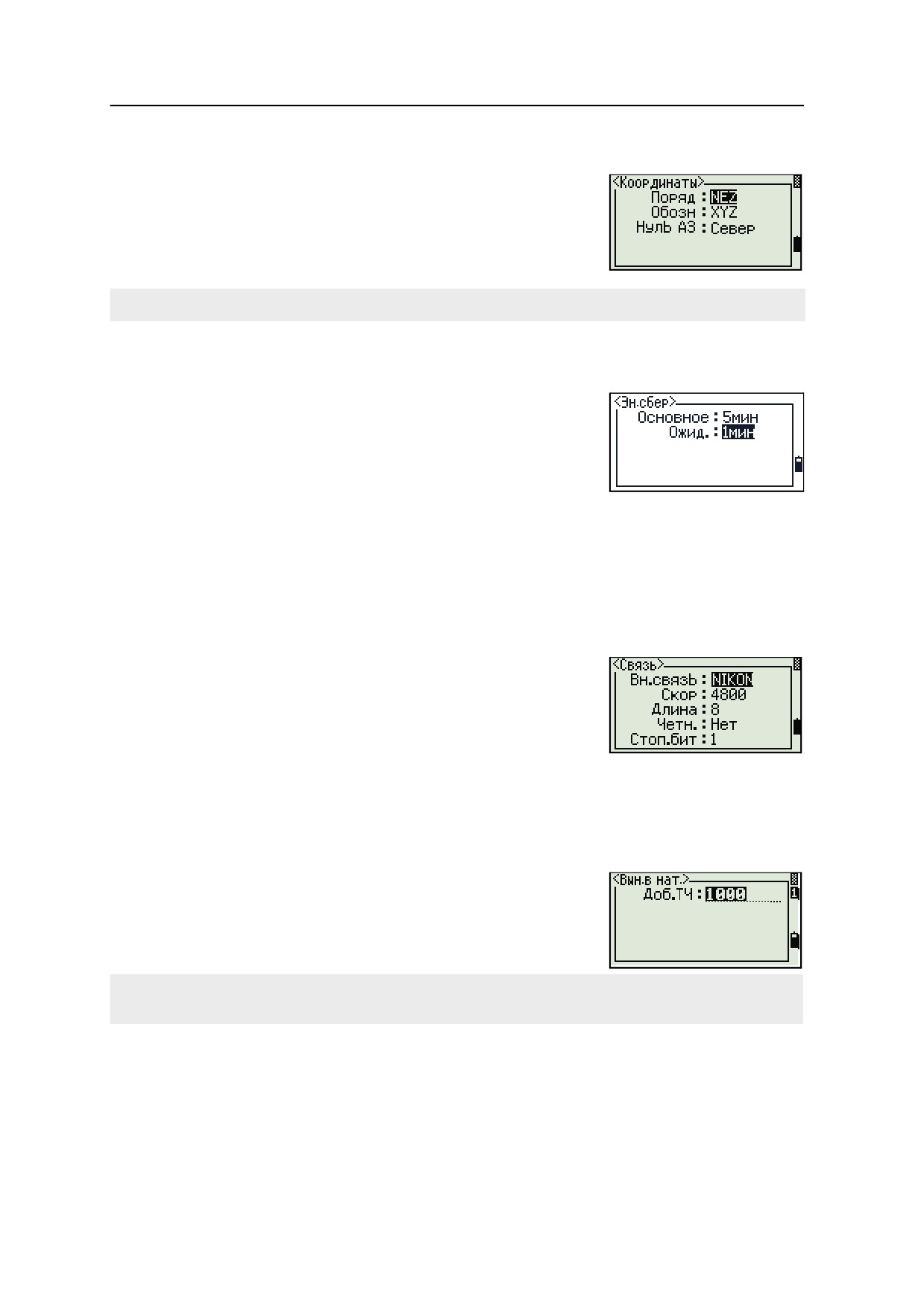

Координаты
Чтобы открыть меню Координаты, нажмите
клавишу [3] или выберите Коорд в меню Установки.
Порядок NEZ/ENZ
Обознач XYZ/YXZ/NEZ(ENZ)
Нуль AZ Север/Юг
Параметры Порядок и Нуль AZ в проекте могут быть установлены только при его создании.
Энергосбережение
Чтобы открыть меню Энергосбережение, нажмите
клавишу [4] или выберите Питание в меню
Установки.
Основное ВЫКЛ/5min/10min/30min
EDM
ВЫКЛ/At Once/0.1min/
(дальн)
0.5min/3min/10min
Ожид
ВЫКЛ/1min/3min/5min
Основное ВЫКЛ/5min/10min/30min
Ожид
ВЫКЛ/1min/3min/5min

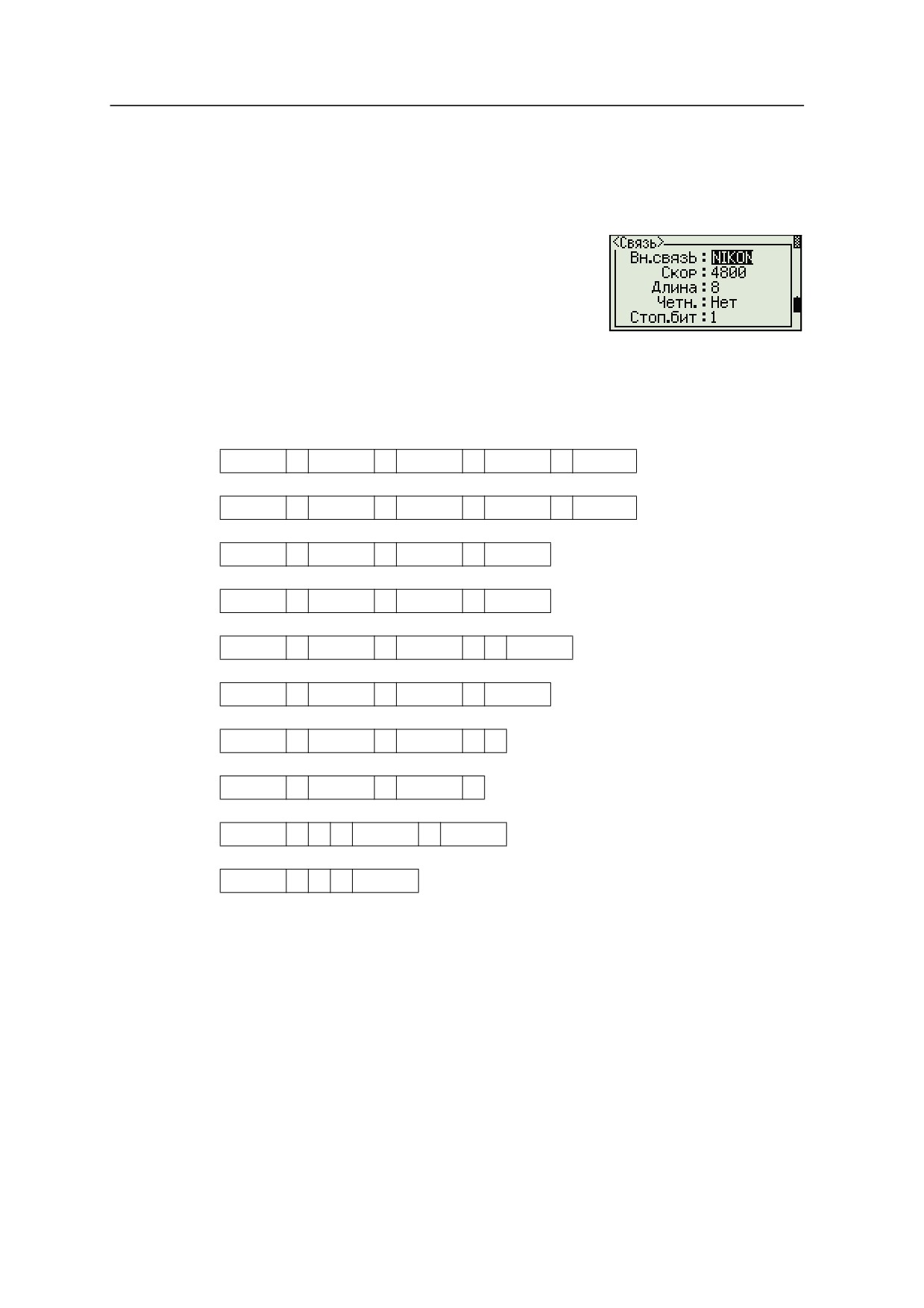

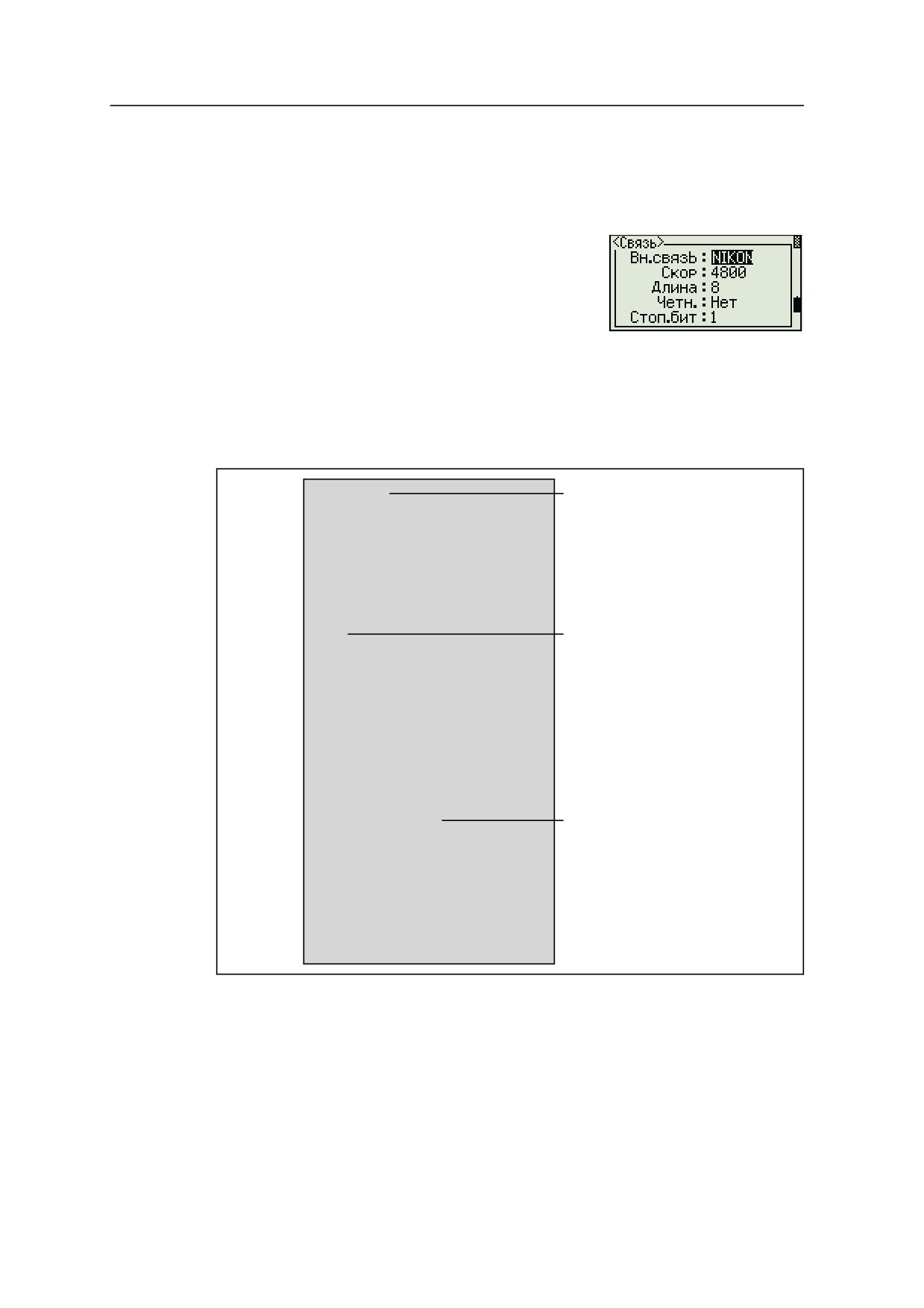

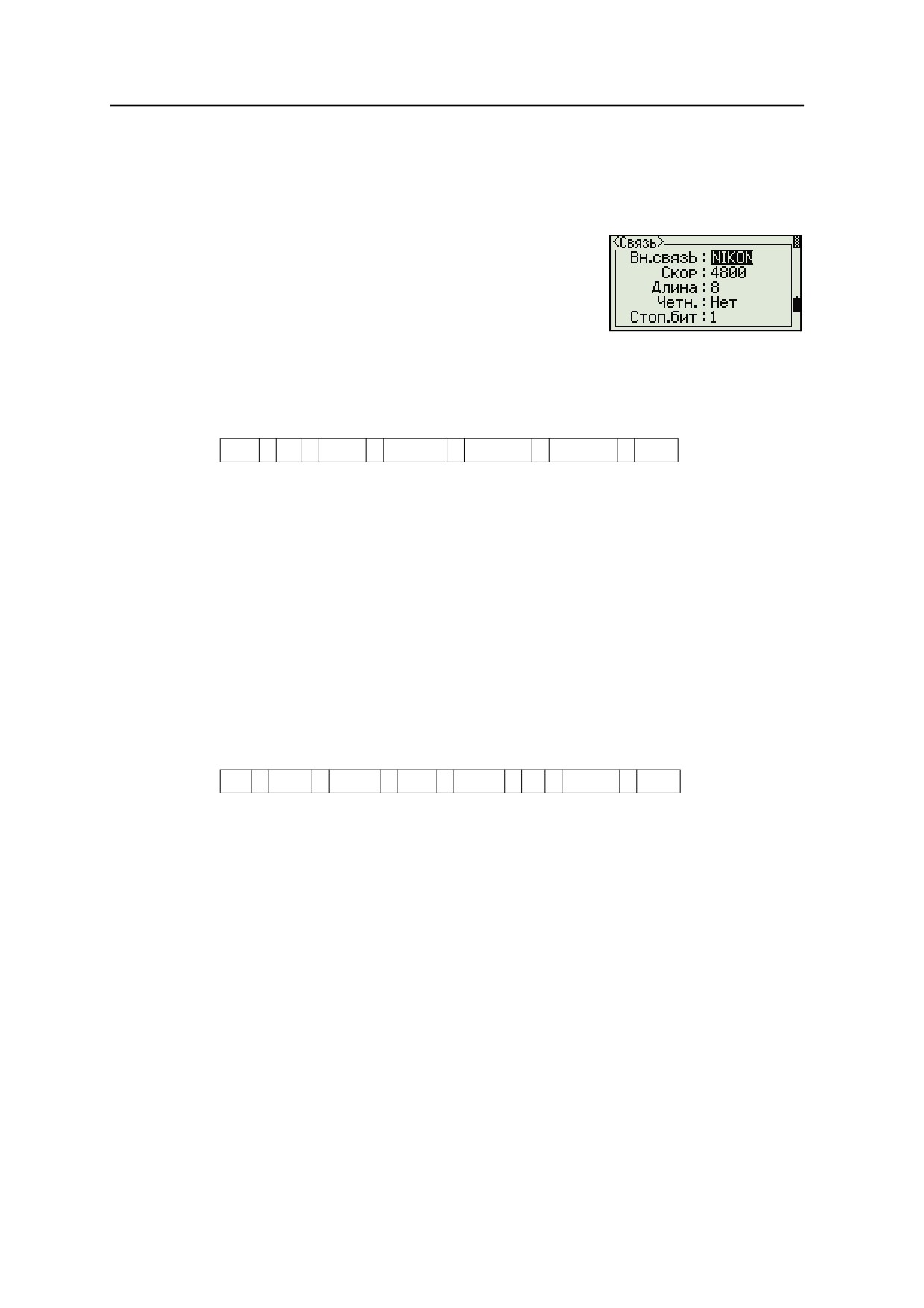

Связь
Чтобы открыть меню Связь, нажмите клавишу [5]
или выберите Связь в меню Установки.
Вн. связь NIKON/SET
Скор
1200/2400/4800/9600/19200/38400 bps
Длина
7/8
Четн
EVEN/ODD/NONE
Стоп.бит
1/2
Разбивка
Чтобы открыть меню Вын.в нат, нажмите клавишу
[6] или выберите Разбивка в меню Установки.
Доб ТЧ
IЦелое число между 1 и 999,999.
Это поле используется для присвоения номера по умолчанию точке, для записи измеренных данных
выноса в натуру.
116 Электронный безотражательный тахеометр серии NPR-302. Руководство пользователя
Описание меню
5

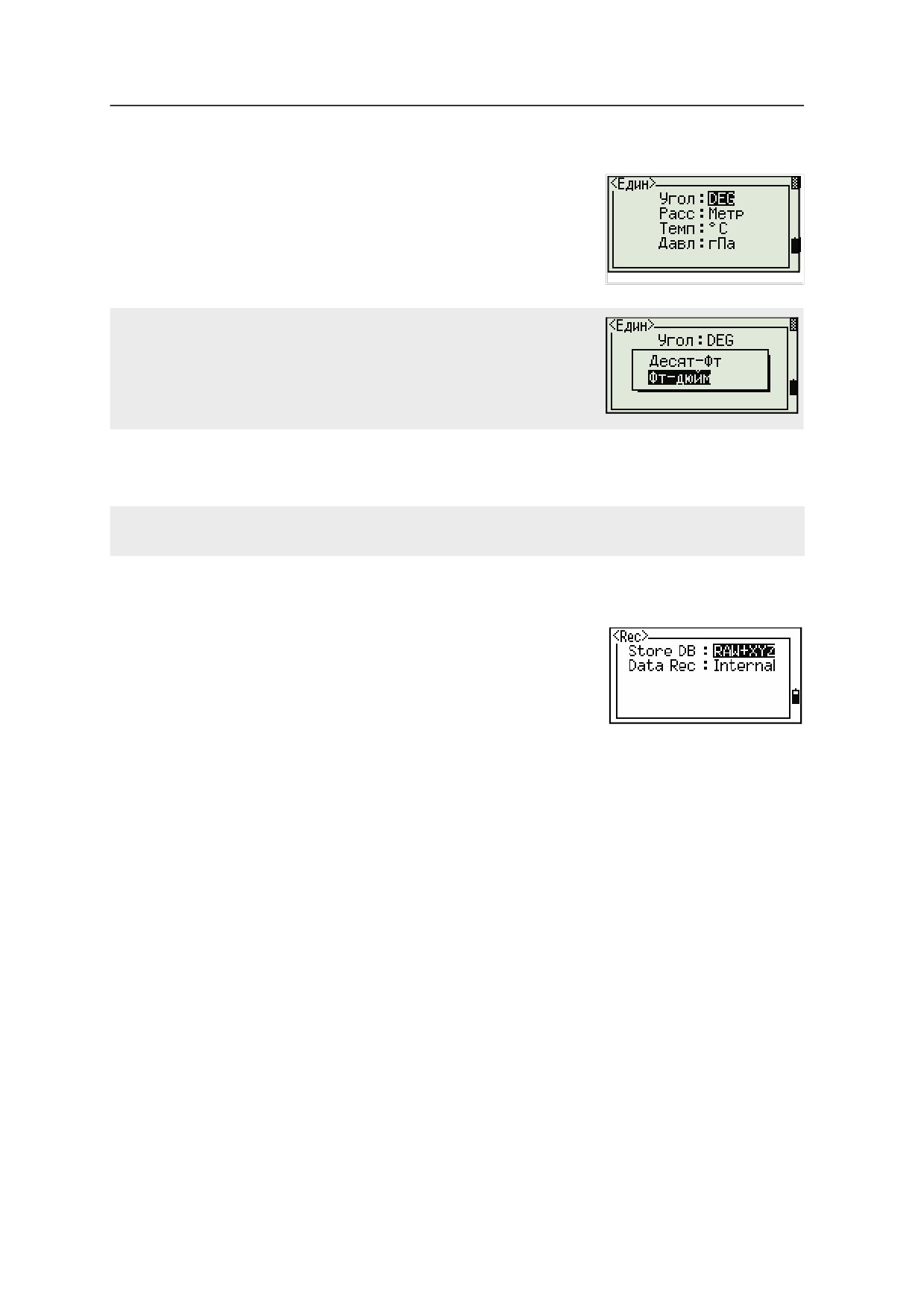

Единицы
Чтобы открыть меню Единицы, нажмите клавишу
[7] или выберите Единицы в меню Установки.
Угол
DEG (Градусы)
GON (Гоны)
MIL (Mil6400)
Расст
Метр/Ам-Фт/М-ФТ
Если вы выбираете американские футы или международные футы,
появляется экран дополнительных установок. Используйте этот экран
для определения отображаемых величин в десятичных футах или футах
и дюймах.
Темп
°C (по Цельсию)
°F (по Фаренгейту)
Давл
гПа/mmHg/inHg
Параметры единиц измерения угла, расстояния, температуры и давления в проекте могут быть
установлены только при его создании.
Запись
Чтобы открыть меню Зап, нажмите клавишу [8] или
выберите Запись в меню Установки.
Сохр
RAW/XYZ/RAW+XYZ
Этот параметр определяет, какой тип данных
(сырые данные или координаты) будет
сохраняться, когда вы записываете SS, CP или
SO записи в главном экране измерений или
экране выноса в натуру.
Запись
Вт/COM
При установке параметра COM служит для
вывода данных на COM порт без записи данных
в проект после нажатия клавиши [ENT] â главном
экране измерений или Экране выноса в натуру.
Дополнительная информация приведена в
разделе Вывод данных на COM порт, стр. 87
117
5 Описание меню

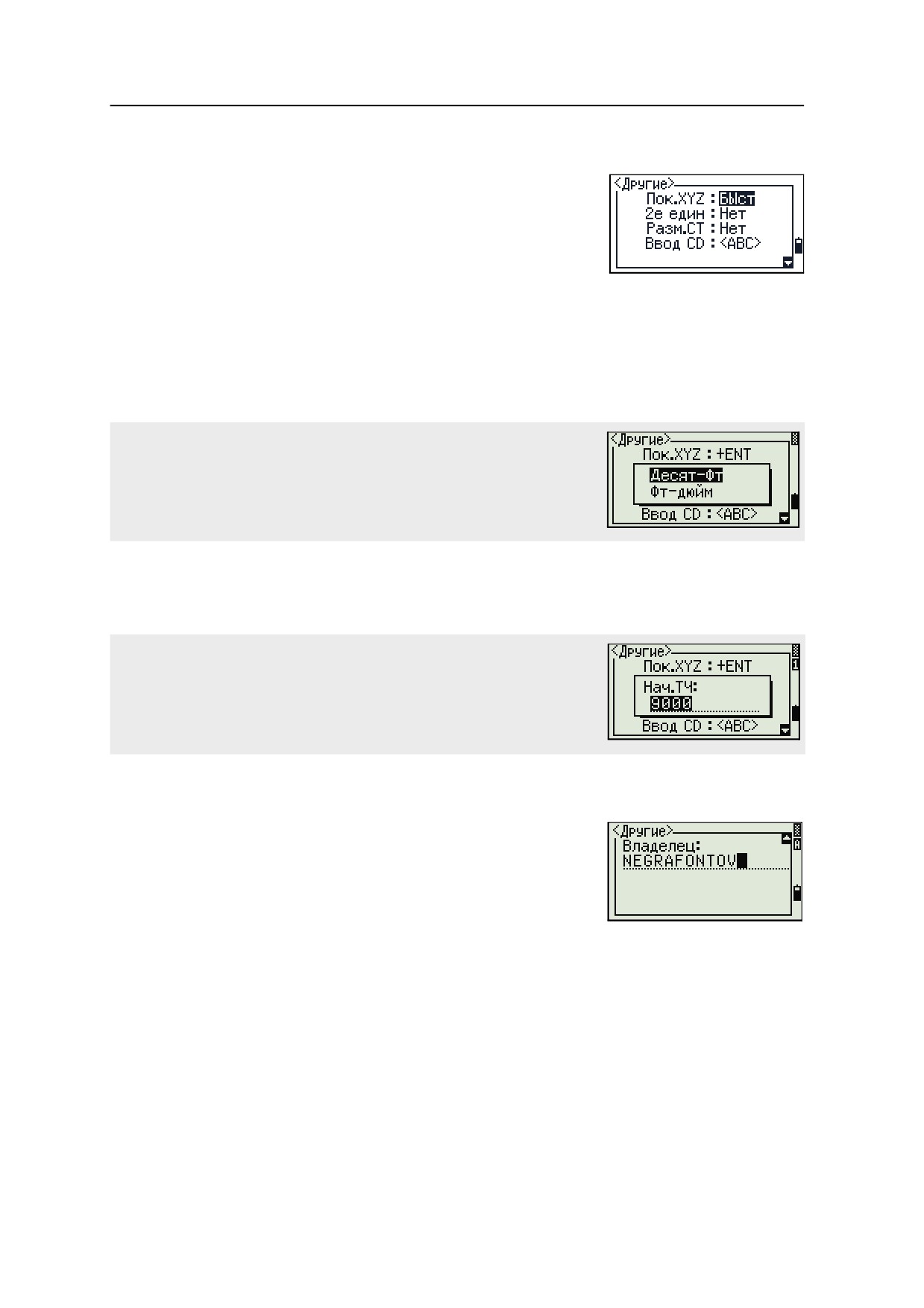

Прочие параметры
Чтобы открыть меню Другие, нажмите клавишу [9]
или выберите Другие в меню Установки.
Пок. XYZ Быстро/Норма/Медл/+ENT
Определяет скорость смены экрана XYZ после
ввода точки
2е един Нет/Метр/Ам-Фт/М-ФТ
Если вторые единицы установлены, они будут
доступны в главном экране измерений, экране
измерений при выносе в натуру и экране
опорной линии, заданной по двум точкам. На
дополнительном экране отображаются
значений HD, VD и SD во вторых единицах
измерения.
Если вы выбираете американские футы или международные футы,
появляется экран дополнительных установок. Используйте этот экран
для определения отображаемых величин в десятичных футах или футах
и дюймах.
Сигнал
ON/OFF
Разм СТ
Нет/Да
Выберите Да, чтобы номер точки станции можно
было выбрать из записей другого типа точек
Если установить Да в поле Разм.СТ, появится экран ввода
дополнительных параметров. Используйте этот экран для ввода
начального номера станции.
Ввод CDt
ABC/123
Устанавливает режим ввода кода по
умолчанию.
Владелец
Не более 20 символов.
Введите ваше имя или название
организации. Если вы вводите значение в
это поле, оно будет показано на первом
экране при включении прибора.
Подсказка - Чтобы упростить настройку общих региональных параметров, вы можете
B
быстро настроить тахеометр Nikon на предустановленную комбинацию региональных
параметров. Подробная информация приведена в разделе Изменение региональных
настроек, стр. 25.
Подсказка - Тахеометр Nikon поддерживает до трех языков интерфейса.
B
Дополнительную информацию об изменении языковых параметров смотрите на стр. 24.
118 Электронный безотражательный тахеометр серии NPR-302. Руководство пользователя
Описание меню
5
Данные
Используйте меню Данные для просмотра или
редактирования записей. Чтобы открыть меню
данных нажмите [4] в экране МЕНЮ.
Просмотр записей
Вы можете просматривать данные в любое время, даже из экрана наблюдений или когда вводите точки.
Просмотр сырых данных
Нажмите [1] в меню данных для вывода списка
строк сырых данных.
Если вы впервые просматриваете список сырых
данных, прибор установит курсор на последнюю
записанную строку данных в текущем проекте. Для
прокрутки вы можете использовать клавиши
курсора [^] или [v].
Для детального просмотра данных нажмите [ENT].
Для возврата к списку точек нажмите [ESC].
Записи SS, CP, F1, F2
RAW записи SS, CP, F1 и F2 состоят из полей PT, HT, CD, HА, VA и SD.
SS: Засечка. Все измерения из главного экрана измерений хранятся как SS
записи.
CP: Измерения сделанные в меню Угол или Повтор и в главном экране
измерений. Подробная информация приведена в разделах Запись передней
точки после повторных угловых измерений, стр. 54, и Запись данных из любого
экрана измерений, стр. 87.
F1 и F2: Записи измерений при КЛ/КП.
Нажав клавишу [DSP] вы можете переключить экран с первого (показывающего
HA, VA SD, PT и CD) ко второму (показывающему X, Y, Z, PT и CD), если
установлен параметр Сохр. для сохранения данных как RAW+XYZ.
В записях F1 и F2 координаты не доступны.
Когда вы делаете несколько измерений одной и той же точки и перезаписываете
данные, старые сырые данные становятся только сырыми данными. Как
результат, только последняя SS(RAW) запись хранит соответствующую
SS(XYZ) запись. Другие SS(RAW) записи этой же точки больше не имеют
координат.
119
5 Описание меню
Записи ST
Тип записи ST (станция) состоит из полей ST, HI, BS, и Az.
Нажав [DSP] вы можете переключить экран с первого (показывающего ST, HI, BS
и Az) ко второму (показывающему X, Y, Z, PT и CD).
При установке новой станции с помощью меню МЕНЮ > Уст.СТН > Быстро,
координаты станции будут записаны как (0, 0, 0).
Записи SO
SO: Измерения сделанные при выносе в натуру. Эти измерения сохранены при
выполнении функций разбивки.
Если установлен параметр Сохр. для сохранения данных как RAW+XYZ,
нажмите [DSP] чтобы переключить экран с первого (показывающего HA, VA SD,
PT и CD) ко второму (показывающему X, Y, Z, PT и CD) и к третьему
(показывающему dX, dY, dZ, PT и CD).
В полях dX, dY и dZ хранится разница между действительным и проектным
положением точек при выносе в натуру. Эти поля загружаются как записи
примечаний в формате Nikon RAW.

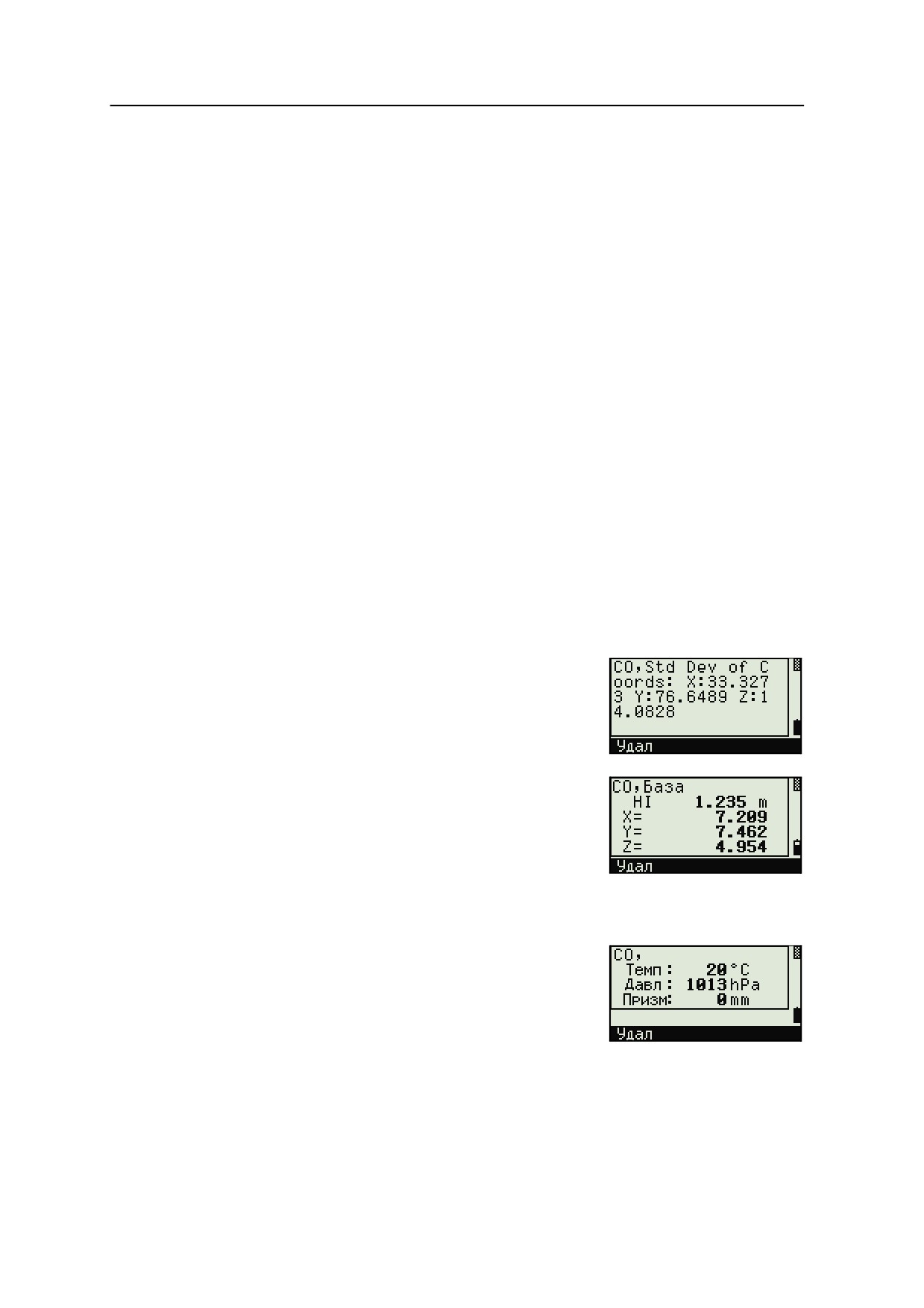

Записи CO
Записи CO это комментарии, добавленные пользователем или системой в файл
проекта.
Например, когда вы меняете значение Stn-Z
используя функцию Удаленного репера, или
сбрасываете горизонтальный угол при помощи
функции проверки задней точки, система создает
записи комментариев.
Если вы вводите координаты станции при помощи
функции База XYZ, запись станции отображается в
виде комментариев.
Записи SY
Запись SY сохраняется, когда вы завершите
установку станции. Эта запись содержит значения
температуры, давления и постоянной призмы.
120 Электронный безотражательный тахеометр серии NPR-302. Руководство пользователя
Описание меню
5
Записи RM
Когда вы записываете измерения в RDM (Посл.)
или RDM (Радиал), они маркируются как RM
записи.
Каждая RM запись состоит из двух экранов.
Нажмите [DSP] чтобы переключить экран с первого
(показывающего От, До, rHD и rVD) ко второму
(показывающему rAZ, rSD, rV% и rGD).
Когда вы загружаете данные в формате Nikon RAW
RM записи выводятся как записи примечаний (СО).
Записи AR
В виде AR записей сохраняются вычисленные площадь и периметр.
Когда вы загружаете данные в формате Nikon RAW,
АR записи выводятся как записи примечаний (СО).

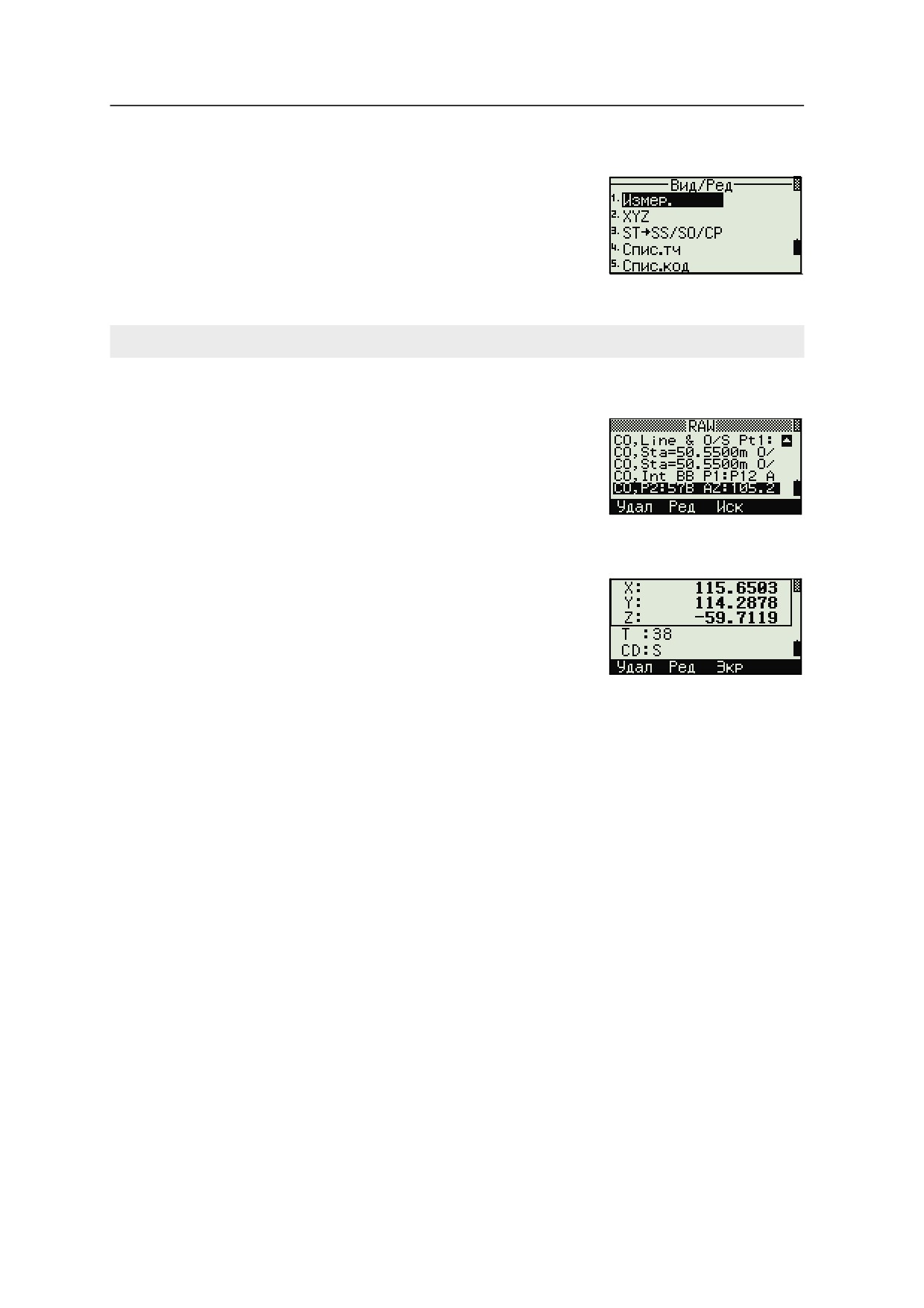

Просмотр записей координат
Когда вы нажимате [2] или выбираете XYZ в меню
просмотра данных, появится список с данными
координат, в котором последние записи будут
вверху экрана. Для перемещения по записям вы
можете использовать клавиши курсора [^] или [v].
Используйте [<] или [>] для перемещения между
страницами данных.
Нажмите [ENT] для просмотра детальной
информации по выбранной записи.
Заголовок (XYZ,YXZ,NEZ, или ENZ) зависит от параметра Обозн в МЕНЮ > Установки > Коорд.
Подробная информация приведена в разделе Координаты, стр. 116.
121
5 Описание меню
Записи UP, MP, CC и RE
Все записи координат содержат поля PT, CD, X, Y и Z.
UP: Загружаемые координаты точек; MP: Координаты точек введенные
вручную; CC: Вычисленные координаты в меню Задачи; RE: Вычисленные
координаты точек засечки.
Если установлен формат сохранения данных RAW+XYZ или XYZ, измерения в
главном экране измерений (SS записи), в некоторых функциях смещений (SS
записи), в экране опорной линии, заданной по двум точкам (SS записи), в
функции "Программы" (SS записи) и в некоторых функциях выноса в натуру
(SO записи) тоже сохраняются записи координат. Формат данных такой же, как
и для других записей координат.

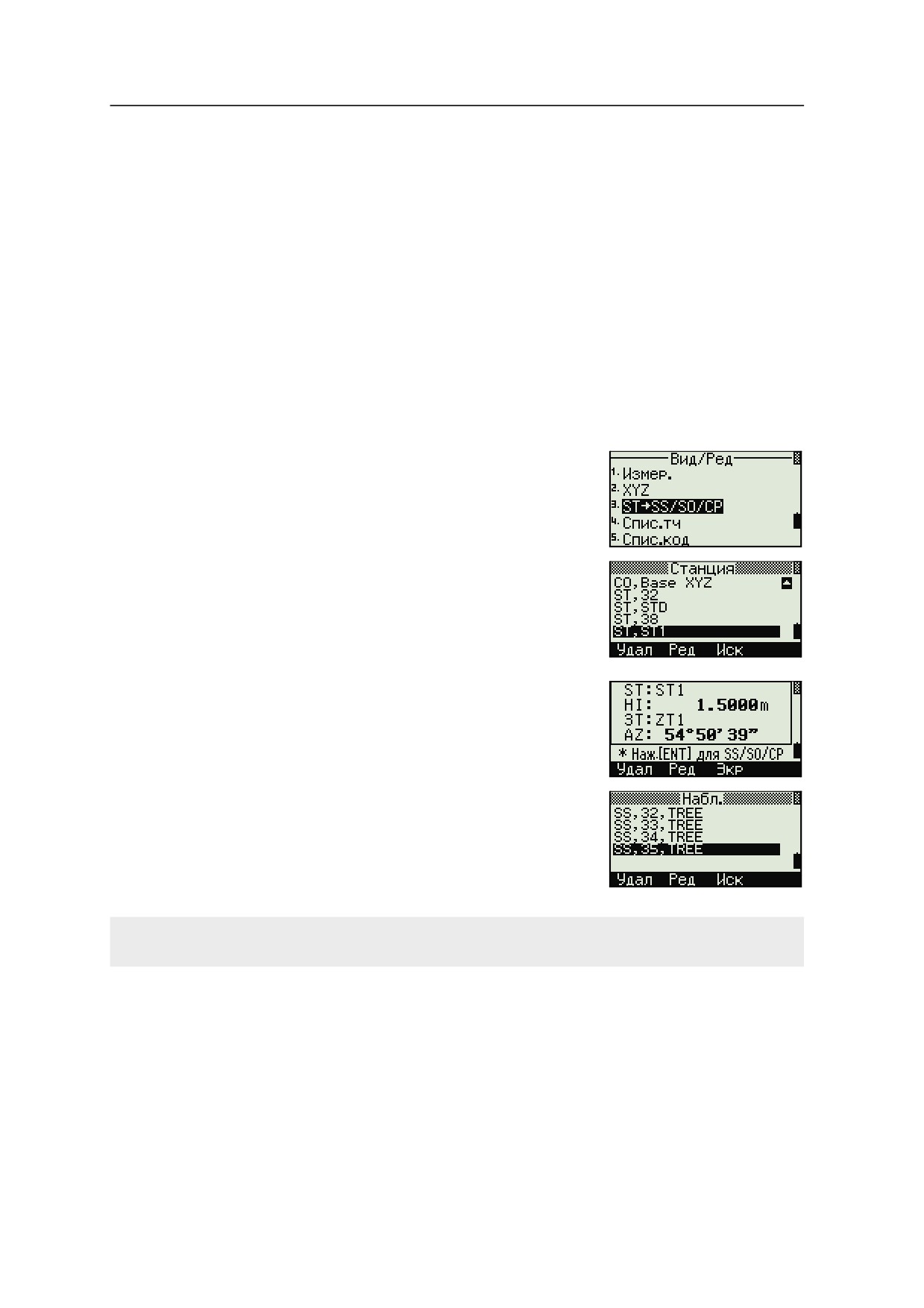

Просмотр записей станции
Для просмотра координат станции нажмите [3] или
выберите ST->SS/SO/CP в меню просмотра данных.
Появится список всех записей для станций.
Используйте [^] или [v] для выбора имени станции,
которую вы хотите промостреть. Используйте [<]
или [>] для перемещения между страницами
данных.
Нажмите [ENT] для просмотра детальной
информации по выбранной записи.
Для отображения всех измерений, выполненных от
выбранной станции в хронологическом порядке
нажмите [ENT] снова.
Отображается такая же детальная информация, как и для сырых данных. Подробная информация
приведена в разделе Просмотр сырых данных, стр. 119.
122 Электронный безотражательный тахеометр серии NPR-302. Руководство пользователя
Описание меню
5
Удаление записей

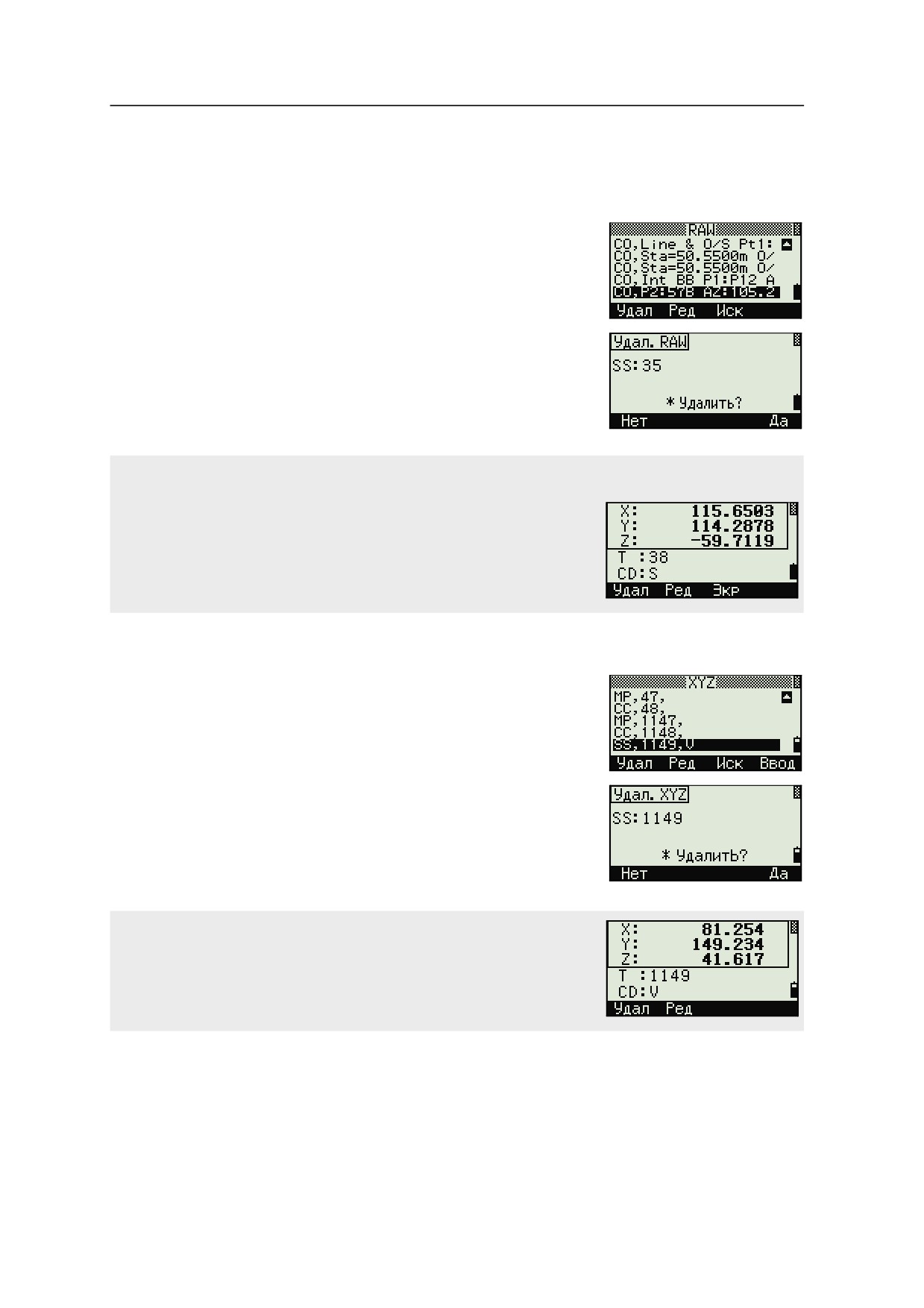

Удаление сырых данных
В экране RAW используйте [^] или [v] для выбора
записи, которую вы хотите удалить. Затем нажмите
программную кнопку Удал.
Появится экран подтверждения. Нажмите [ENT] или
программную кнопку Да для удаления записи.
Если в поле Запись установлено RAW+XYZ, система также удалит координаты, если удаляются записи
SS, SO или CP.
Можно также удалить сырые данные, нажав программную клавишу Удал
в экране детальной информации о записи.
Удаление координат
На экране координат XYZ выделите запись,
которую вы хотите удалить при помощи клавиш
курсора [^] или [v], и нажмите программную клавишу
Удал.
Появится экран подтверждения.
Нажмите [ENT] или программную кнопку Да для
удаления записи.
Нажмите клавишу [ESC] или программную кнопку
Нет для отмены.
Удаление координат может быть также выполнено при просмотре
детальной информации по точке. Нажмите программную кнопку Удал.
123
5 Описание меню
Если удаляемые данные относятся к записи станции ST, появится экран
подтверждения.

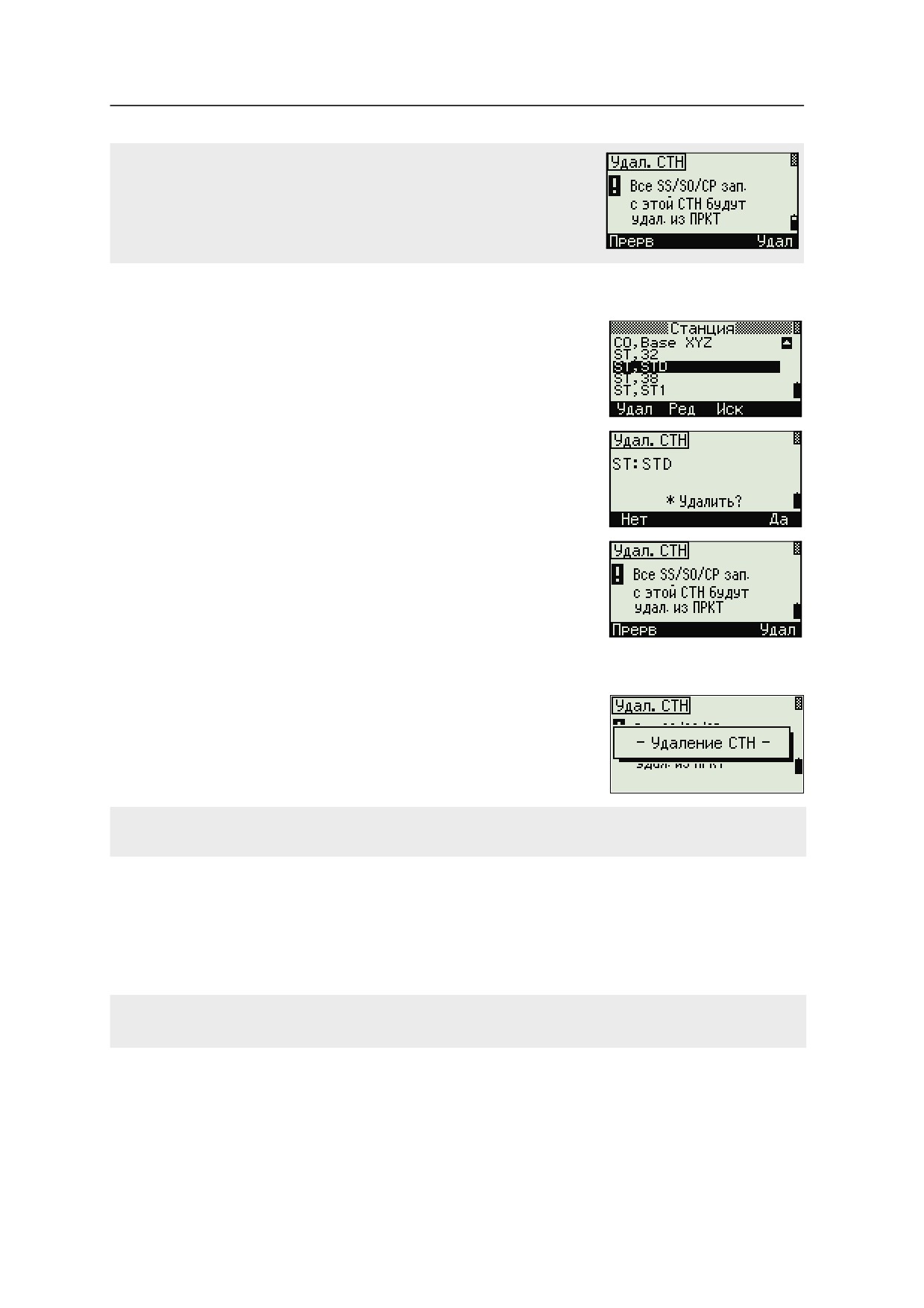

Удаление записей станции
В меню Станция при помощи клавиш курсора
[^]
или [v] выделите запись, которую вы хотите удалить,
и нажмите программную кнопку Удал.
Появится экран подтверждения.
Нажмите [ENT] или программную кнопку Да для
удаления записи.
Появится экран повторного подтверждения.
Нажмите программную клавишу Удал, чтобы
подтвердить удаление.
Удаление станции происходит безвозвратно.
Прежде чем нажать программную клавишу Удал
убедитесь, что вы правильно выбрали запись для
удаления. В этом экране вы не можете нажать [ENT].
Все наблюдения со станции, которую вы выбрали,
будут удалены.
Когда вы удаляете запись станции из вида сырых данных или вида данных станции, все данные
наблюдений с этой станции также удаляются.
Редактирование записей
Для любой записи вы можете отредактировать имя (Т) и код (CD) точек, а также
высоту отражателя (HT), высоту инструмента (HI), заднюю точку (BS), и азимут
на заднюю точку (Az).
Строка кода CD не редактируется для записей SO,F1 или F2.
Значения HA,VA или SD не могут быть изменены.
124 Электронный безотражательный тахеометр серии NPR-302. Руководство пользователя
Описание меню
5

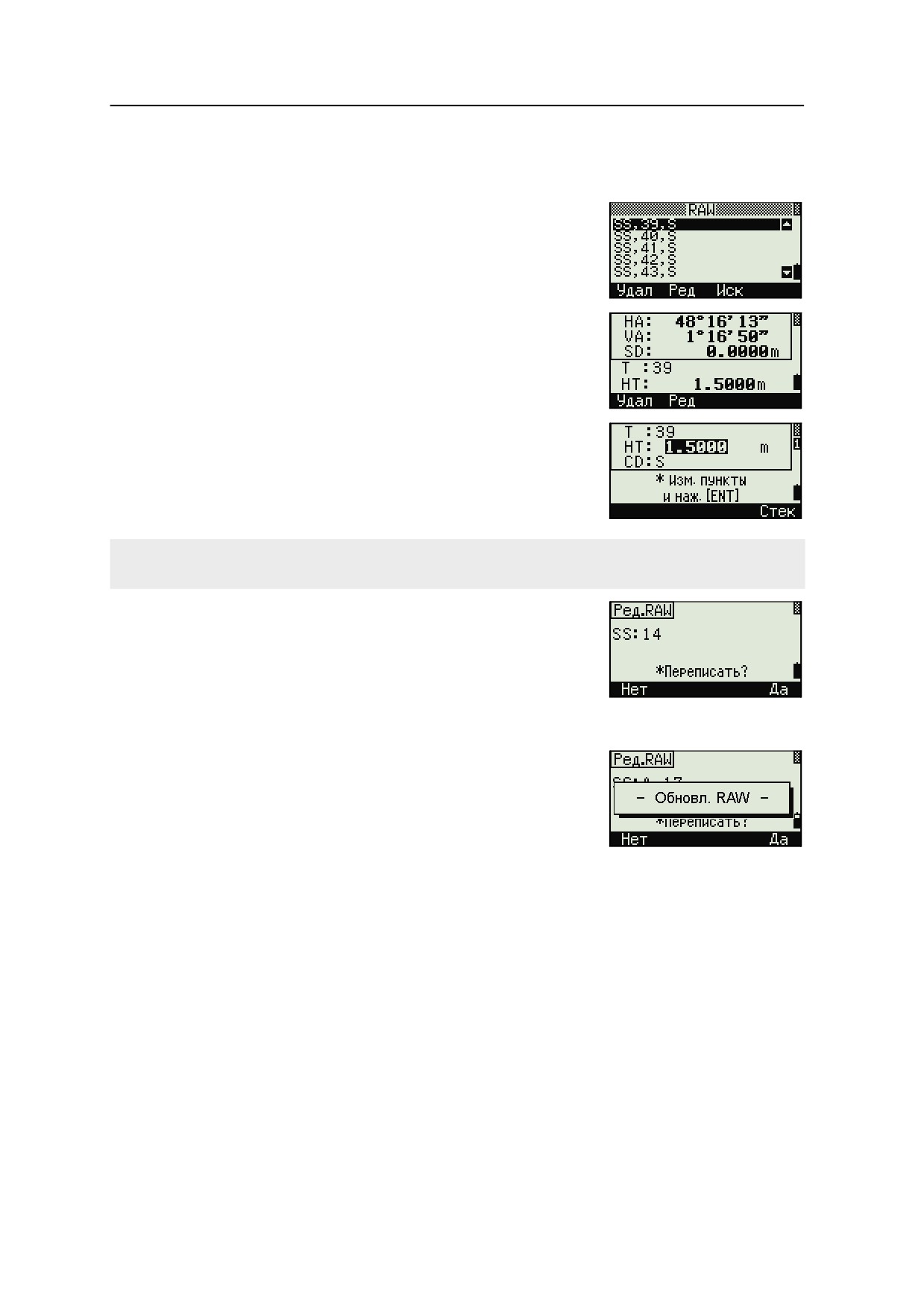

Редактирование сырых данных
1.
Сделайте одно из следующего:
-
В меню RAW выберите запись, которую
хотите отредактировать. Затем нажмите
программную кнопку Ред.
-
В экране детального просмотра данных
нажмите программную кнопку Ред.
2.
Переместите курсор в поле, которое вы
хотите отредактировать, при помощи клавиш
[^] или [v]. Затем измените значение в
выбранном поле.
Координата Z будет перевычислена, если высота отражателя для записей SS, SO или СР будет
изменена.
3.
После нажатия [ENT] на последней строке
экрана редактирования, появится экран
подтверждения.
4.
Сделайте одно из следующего:
-
Чтобы принять изменения и вернуться в
экран просмотра данных нажмите [ENT] или программную кнопку Да.
-
Чтобы вернуться в экран
редактирования нажмите клавишу [ESC]
или программную кнопку Нет.
125
5 Описание меню

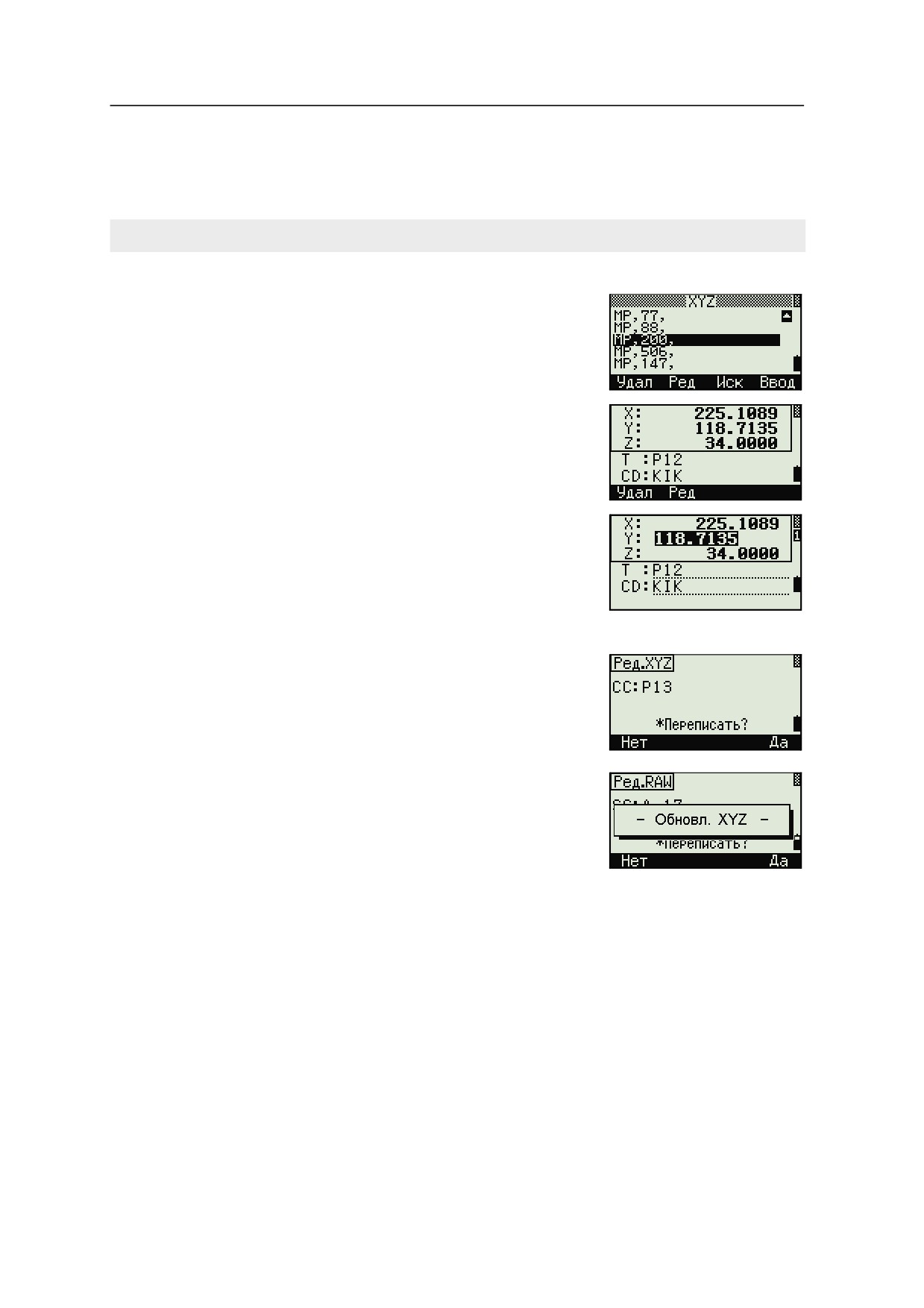

Редактирование записей координат
Вы можете отредактировать номер точки PT, код CD и значения координат в
записях координат.
Вы не можете редактировать записи координат текущей станции.
1.
Сделайте одно из следующего:
-
В экране XYZ при помощи клавиш
курсора [^] или [v] выделите запись,
которую вы хотите отредактировать, и
нажмите программную кнопку Ред.
-
В экране детального просмотра данных
нажмите программную кнопку Ред.
2.
Переместите курсор в поле, которое вы
хотите отредактировать, при помощи клавиш
[^] или [v]. Затем измените значение в
выбранном поле.
3.
Чтобы закончить редактирование нажмите
[ENT] в поле CD.
Появится экран подтверждения.
4.
Сделайте одно из следующего:
-
Чтобы принять изменения и вернуться в
экран просмотра данных нажмите [ENT]
или программную кнопку Да.
-
Чтобы вернуться в экран
редактирования нажмите клавишу [ESC]
или программную кнопку Нет.
126 Электронный безотражательный тахеометр серии NPR-302. Руководство пользователя
Описание меню
5

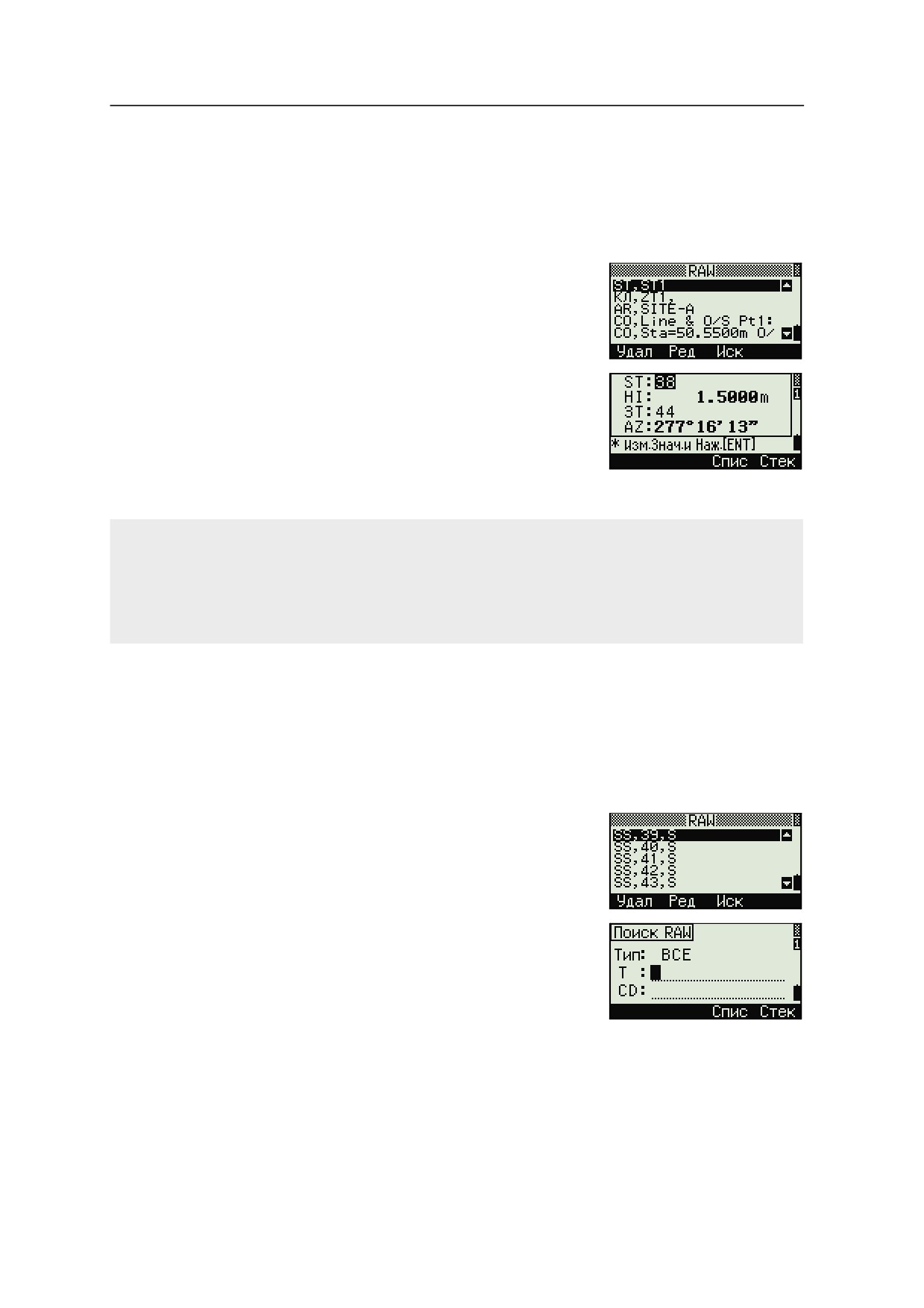

Редактирование записей станции
Примечание - Система не будет перевычислять измерения, относящиеся к
данной станции, если вы изменили записи станции. Все координаты и сырые
данные наблюдений могут быть пересчитаны только в программном
обеспечении пост-обработки.
В экране RAW при помощи клавиш курсора [^] или
[v] выделите запись, которую вы хотите
отредактировать, и нажмите программную кнопку
Ред.
Все поля в записи ST могут быть отредактированы,
но никаких перевычислений инструмент не
производит.
Нажмите [ENT] в поле AZ чтобы подтвердить
изменения.
Если вы меняете значения ST или HI, координаты точек наблюдения не перевычисляются. Комментарии
записи будут сохранены с записью изменений. Следующий пример демонстрирует записи комментариев
при изменении величины HI:
CO,HI изменена для ST:9012 Old HI= 1.345 м
Если вы меняете значения BS или AZ, сырые записи не перевычисляются. Комментарии записи будут
сохранены с записью изменений.
Поиск записей
Вы можете осуществлять поиск точек по их типу, имени точки, коду, или любой
комбинации этих значений.

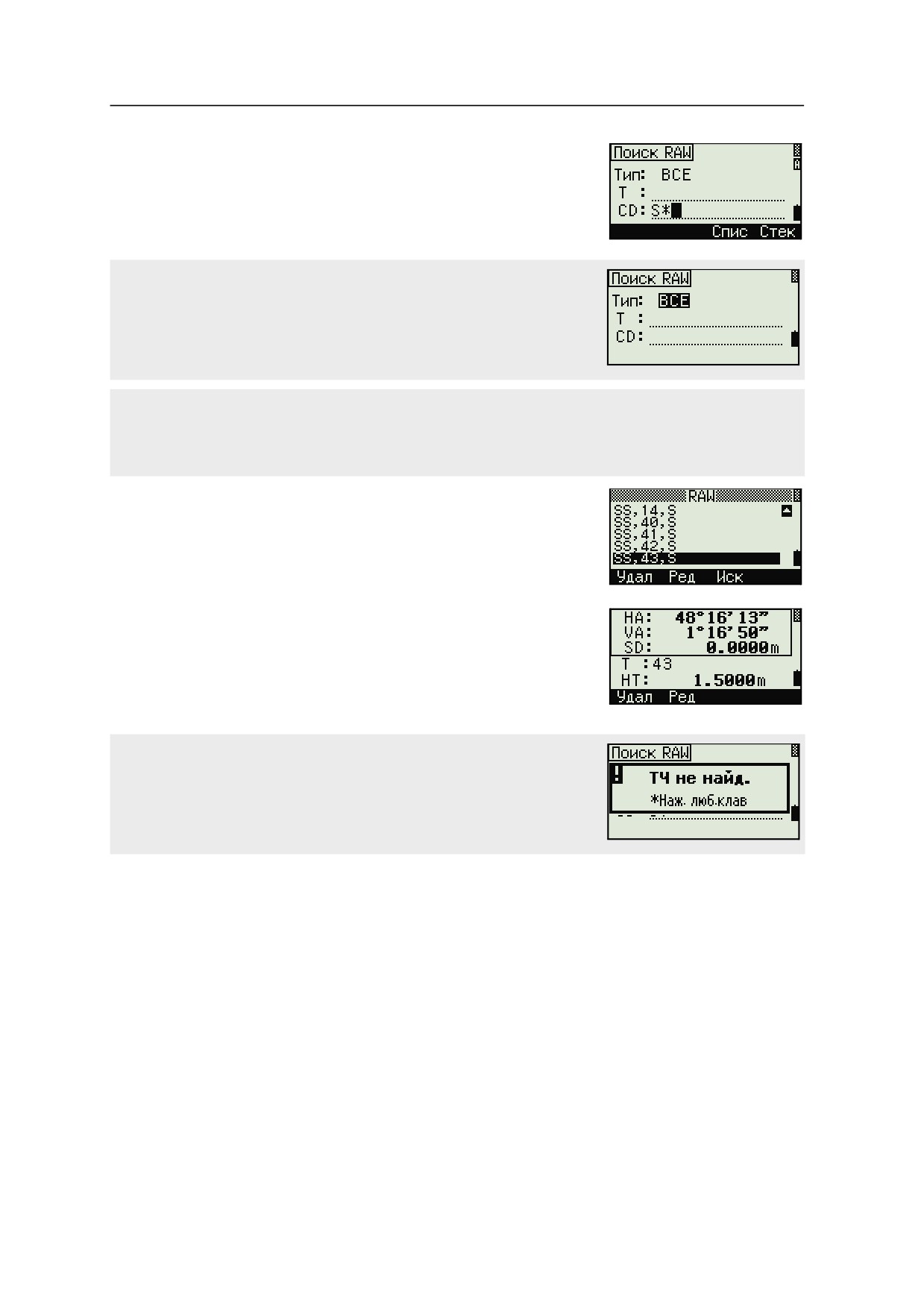

Поиск сырых записей
В экране RAW нажмите программную кнопку Иск
для доступа к функции поиска сырых данных.
Если Вы хотите найти точку по имени, введите имя
точки в поле Т и нажмите [ENT] дважды, чтобы
начать поиск.
127
5 Описание меню
Значок (*) может быть использован для задания
диапазона. Для примера, если вы ввели "30*" в
строку имени точки T, то система найдет точки с
именем 300, 301, 302, 3000A2, 3010…и т.д.
Поиск может быть выполнен по типу точки. Установите курсор в поле Тип
и используйте клавиши курсора [<] или [>] для выбора нужного типа
записи. Доступны типы: ВСЕ, ST, SS, SO, CP, CO, CO(SY) и CO(RDM).
Если вы выбрали ST, SO, F1 или F2 в поле Тип, вам не нужно вводить значение в поле CD. Поиск будет
начат, после того как вы нажмете клавишу [ENT] в поле T.
Если вы выбрали CO, CO(SY) или CO(RDM) в поле Тип, курсор не переместится в поле T и CD. Поиск
будут осуществлен после нажатия клавиши [ENT] в поле Тип.
Если критериям поиска удовлетворяет более одной
точки, будет отображен список этих точек.
Выберите из списка точку, которую вы хотите
использовать, используя клавиши курсора [^] или [v],
после чего нажмите клавишу [ENT] для ее выбора.
Будет отображена детальная информация о точке.
Нажмите программную кнопку Экр для просмотра
других данных.
Нажмите клавишу [ESC] для возврата к списку точек.
Если критериям поиска не удовлетворяет ни одна точка, появится экран с
сообщением об ошибке. Нажмите любую клавишу для возврата в экран
данных.
128 Электронный безотражательный тахеометр серии NPR-302. Руководство пользователя
Описание меню
5

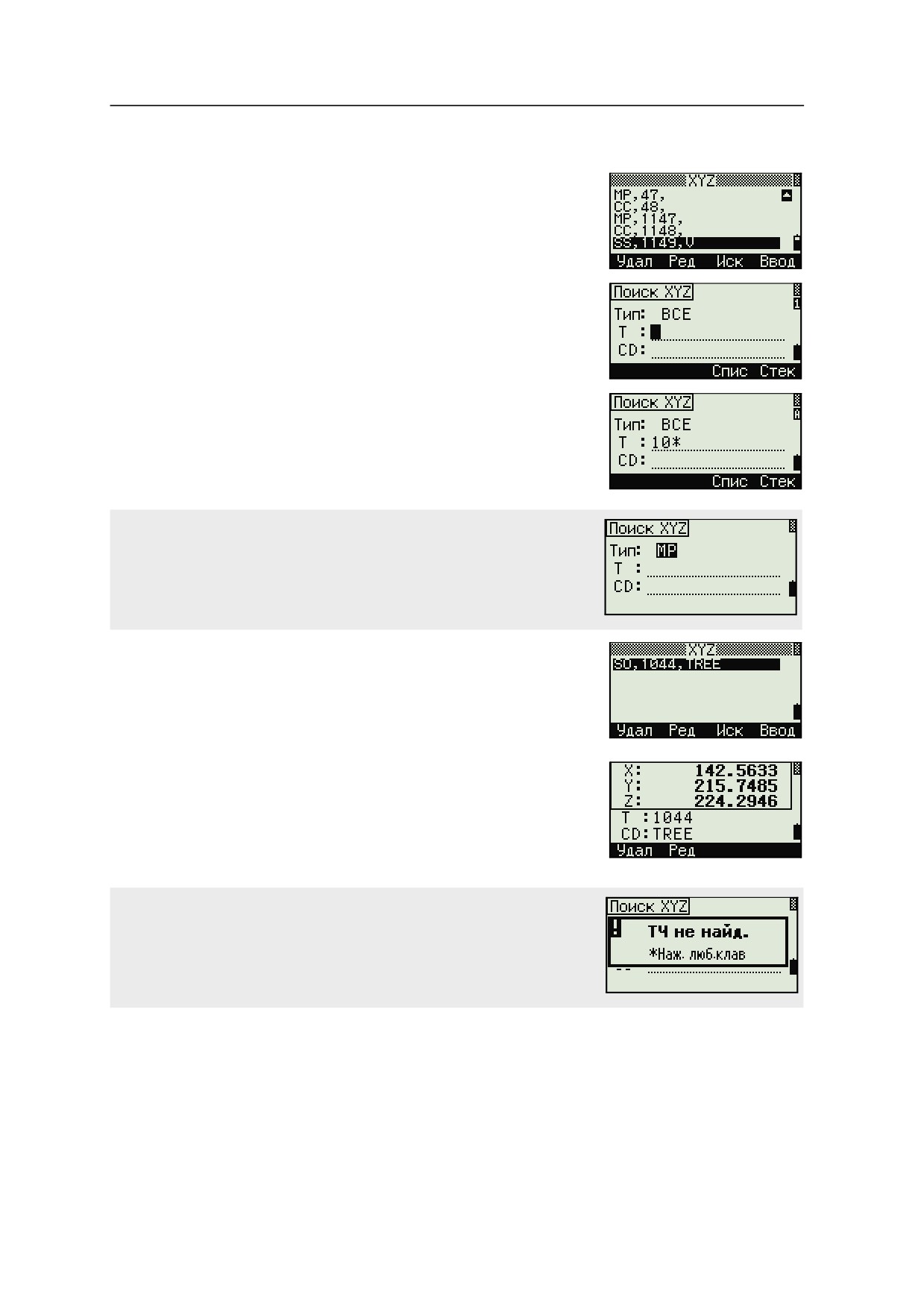

Поиск записей координат
Нажмите программную клавишу Иск в экране XYZ
для поиска в записях координат.
Если Вы хотите найти точку по имени, введите имя
точки в поле Т и нажмите [ENT] дважды, чтобы
начать поиск.
Значок (*) может быть использован для задания
диапазона. Для примера, если вы ввели "500*" в
строку имени точки T, то система найдет точки с
именем 500, 500-1, 500-A, 5000…и т.д.
Поиск может быть выполнен по типу точки. Установите курсор в поле Тип
и используйте клавиши курсора [<] или [>] для выбора нужного типа
записи. Доступны типы: ВСЕ, MP, UP, CC, и RE.
Если критериям поиска удовлетворяет более одной
точки, будет отображен список этих точек.
Выберите из списка точку, которую вы хотите
использовать, используя клавиши курсора [^] или [v],
после чего нажмите клавишу [ENT] для ее выбора.
Будет отображена детальная информация о точке.
Нажмите программную кнопку Экр для просмотра
других данных.
Нажмите клавишу [ESC] для возврата к списку точек.
Если критериям поиска не удовлетворяет ни одна точка, появится экран с
сообщением об ошибке. Нажмите любую клавишу для возврата в экран
данных.
129
5 Описание меню
Ввод координат
Нажмите программную клавишу Ввод в экране
XYZ для отображения экрана ввода новой точки.
Имя точки T по умолчанию принимается как
последняя введенная точка +1. Это имя вы можете
изменить.
После ввода T и CD нажмите [ENT] для ввода
координат.
Введите координаты, используя цифровые
клавиши. Для перехода в следующее поле нажмите
[ENT] или клавишу курсора [v].
После того как вы нажмете [ENT] в последней строке
CD, эта точка будет записана в память как MP
запись.
После записи точки появится экран для ввода
следующей точки с обновленным именем по
умолчанию.
В базу данных проекта могут быть записаны только NE, NEZ, или Z данные.
Список имен точек и список кодов
По умолчанию в приборе имеются два специальных списка: список имен точек
и список кодов. Структура этих файлов аналогична структуре файлов проектов,
т.е. можно удалять, редактировать, добавлять в эти файлы точки.
Список имен точек может понадобиться, если вы используете несколько
моделей имен точек. Например, может возникнуть необходимость
использовать точки 1,2,3… вместе с точками A1, A2, A3 ….
Список кодов это подготовленный перечень кодов объектов. Вы можете
использовать его для хранения своих собственных кодов.
Нажмите [4] или выберите Спис.тч в экране
просмотра данных чтобы открыть список точек.
Нажмите [5] или выберите Спис.код чтобы открыть
список кодов.
130 Электронный безотражательный тахеометр серии NPR-302. Руководство пользователя
Описание меню
5

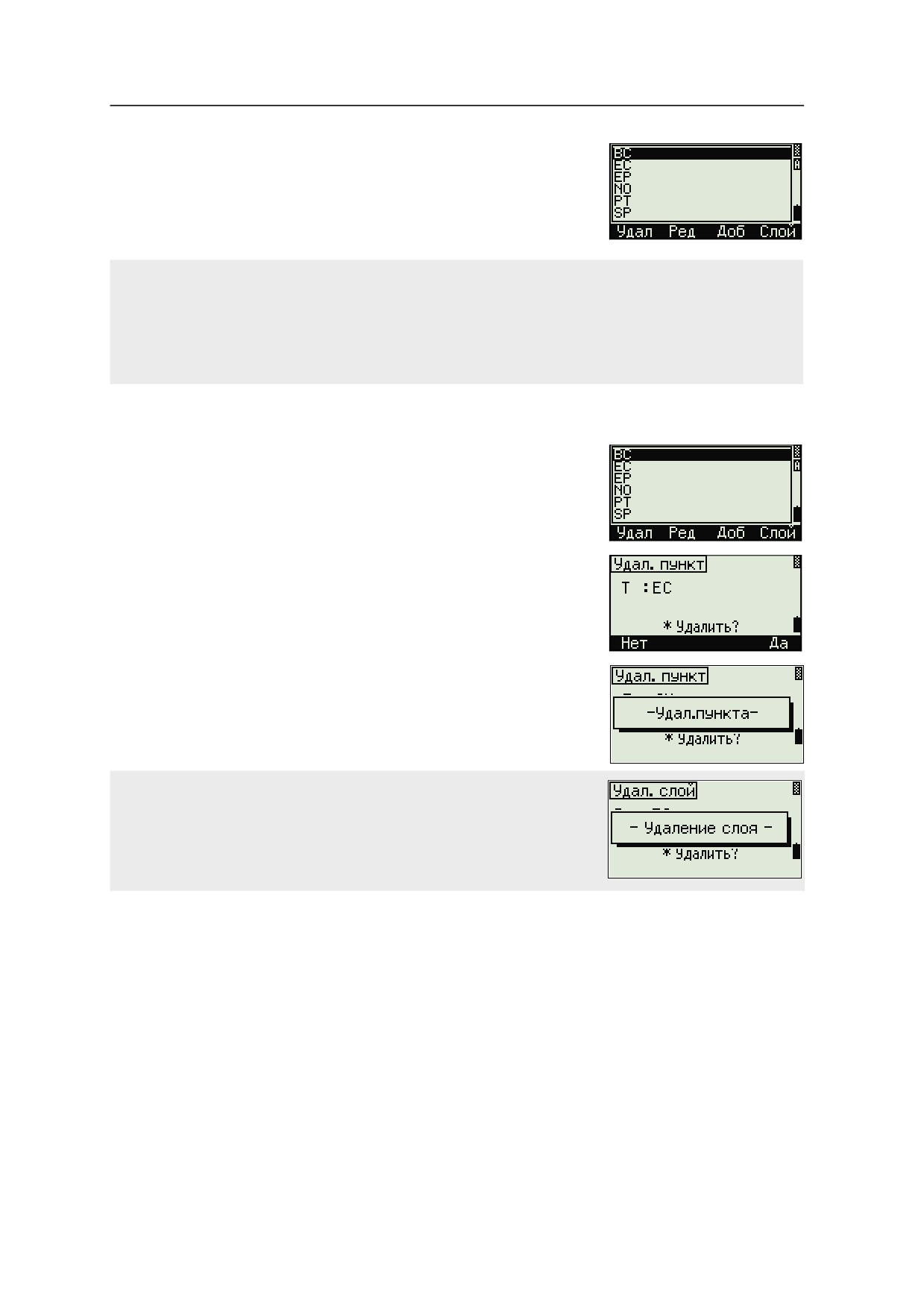

Имена точек или коды и слои будут показаны в
алфавитном порядке. Для работы со списком вы
можете использовать четыре программные
клавиши.
В каждом списке могут быть сохранены до 254 кодов, имен точек или слоев.
Каждый компонент списка может содержать до 16 символов.
Вы можете использовать поиск по первому символу для поиска точек, кодов или слоев в списке. На
экране списка введите первый символ имени, которое вы хотите найти, чтобы перескочить к этой части
списка. Подробная информация приведена в разделе Дополнительные возможности: Поиск кодов по
первому символу, стр. 45.
Удаление точек, кодов или слоев
При помощи клавиш курсора [^] или [v] выделите в
списке точек или кодов строку, которую вы хотите
удалить, и нажмите программную клавишу Удал.
Появится экран подтверждения. Нажмите [ENT] или
программную кнопку Да для удаления записи.
Нажмите клавишу [ESC] или программную кнопку
Нет для отмены.
Для удаления всего слоя, выделите имя слоя в списке и нажмите
программную клавишу Удал. Все коды и слои, входящие в этот слой,
будут удалены.
131
5 Описание меню

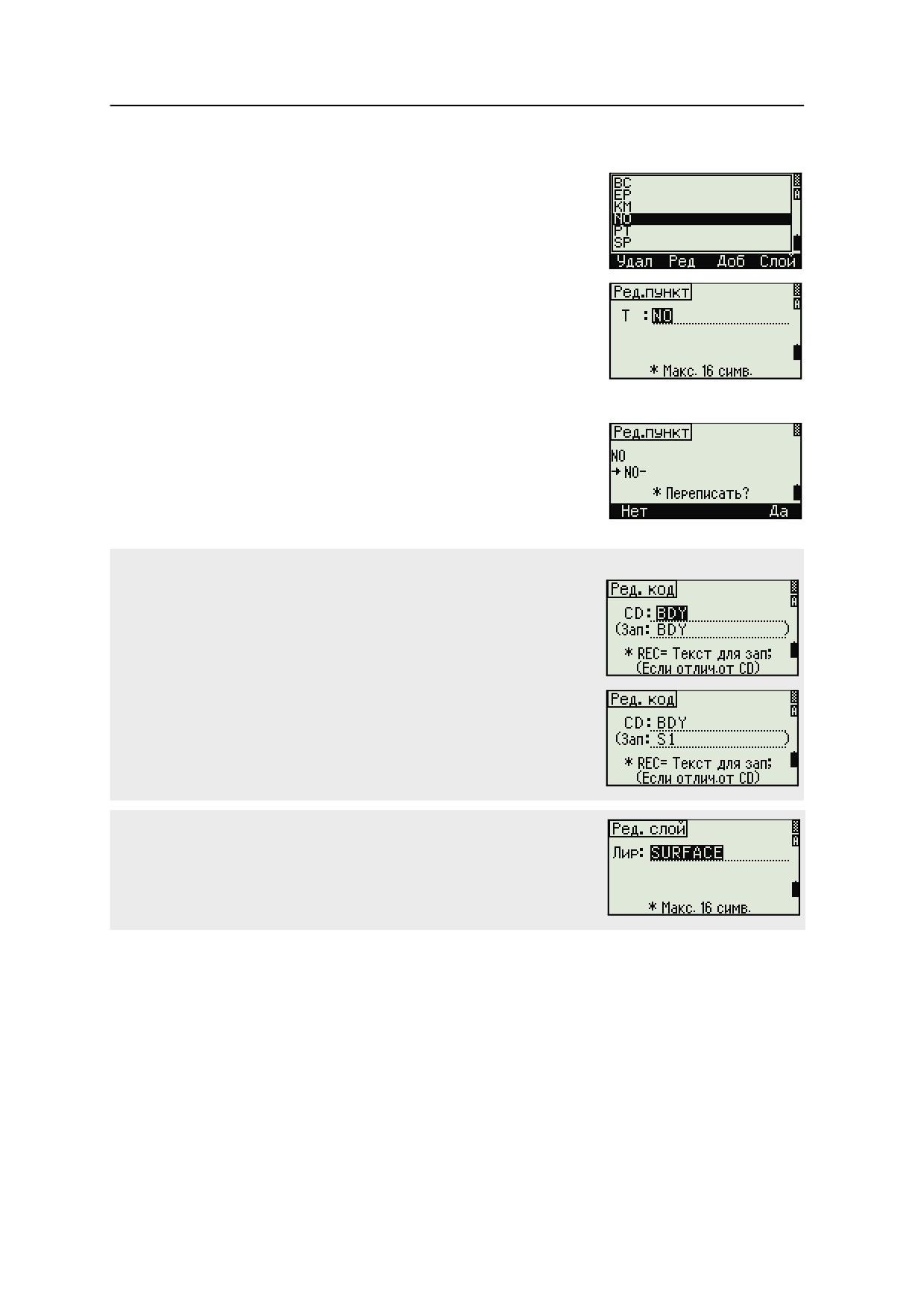

Редактирование объектов в списке кодов и списке точек
При помощи клавиш курсора [^] или [v] выделите
запись, которую вы хотите отредактировать. Затем
нажмите программную кнопку Ред.
Появится экран редактирования. Для точек
появляется экран "Редактировать пункт". Он
содержит одно поле Т. Для кодов появляется экран
"Редактировать код". Он содержит поле CD и поле
Зап.
Отредактируйте показанный текст и нажмите [ENT].
Появится экран подтверждения. Нажмите [ENT] или
программную кнопку Да чтобы принять изменения
и вернуться к списку.
Редактирование списка кодов
• Экран редактирования кодов состоит из двух полей. Текст,
написанный в строке CD, будет отображаться на экране. Второе поле
Зап - дополнительная строка. Она содержит текст, который
сохраняется в проекте. Если оставить строку Зап пустой, то система
автоматически запишет в проект запись из строки CD.
• Вы можете использовать поле Зап для применения близких слов или
кодов на экране, но в проекте сохранять числовой код. Например,
Если в поле CD стоит значение "ВСК", а в поле Зап значение 1155, на
экране будет отображаться текст "ВСК", но будет сохранен код 1155.
IЕсли вы нажмете программную кнопку Ред а имени слоя, то появится
только одно поле - Лир. Чтобы сохранить внесенные изменения, нажмите
в этом поле [ENT].
132 Электронный безотражательный тахеометр серии NPR-302. Руководство пользователя
Описание меню
5

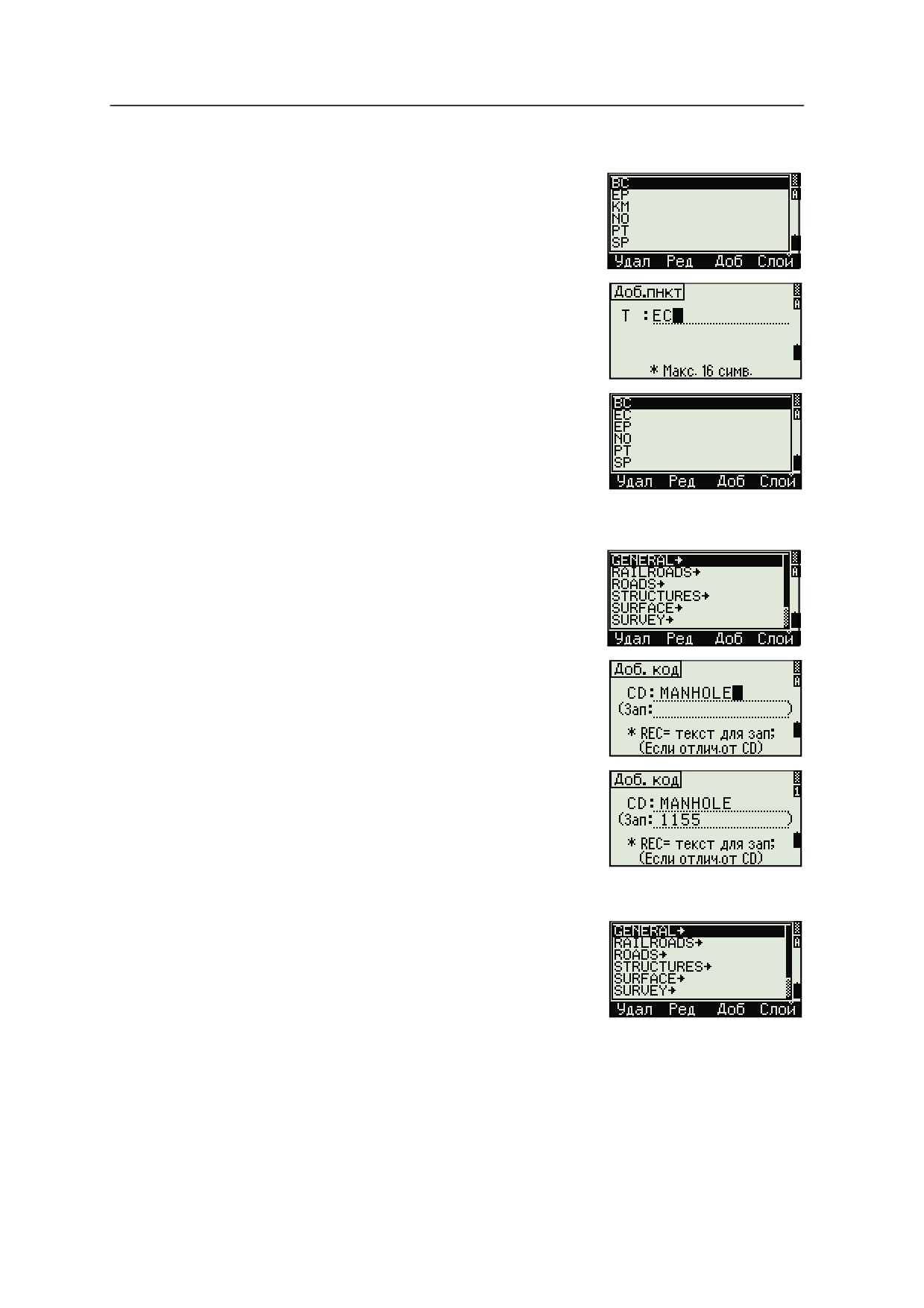

Добавление имени точки
Когда вы находитесь в списке имен точек, нажмите
программную клавишу Доб для ввода имени точки.
Введите новое имя точки и нажмите [ENT].
Введенное имя точки будет добавлено в текущий
слой и список будет обновлен.
Добавление кода
Когда вы находитесь в списке кодов, нажмите
программную клавишу Доб чтобы добавить новый
код объекта к текущему слою.
Введите код объекта в поле CD. Клавиша [MODE]
позволяет изменить режим ввода с алфавитно-
цифрового на числовой.
Строка Зап - дополнительное поле ввода цифрового
идентификатора каждому коду объекта. Вводить
значения в это поле необязательно. Если вы хотите,
чтобы записывался тот же код, что и введен в поле
"CD", то оставьте поле Зап пустым. Если в это поле
будет введено какое-либо значение, оно будет
сохранено.
Нажмите [ENT], чтобы добавить новый код и
обновить список кодов.
133
5 Описание меню

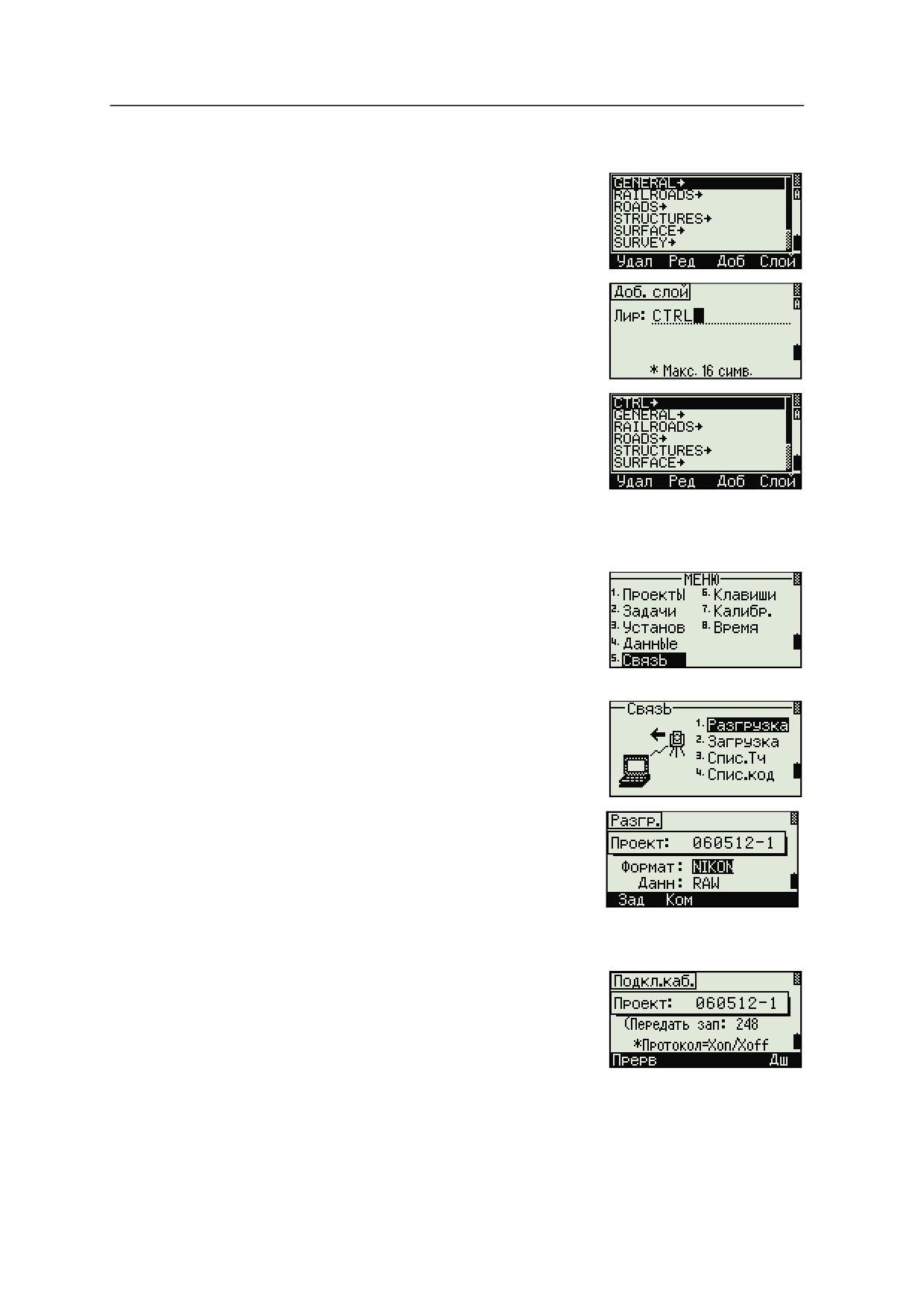

Добавление слоя
1.
В списке точек или кодов нажмите
программную кнопку Слой.
2.
Введите имя нового слоя.
3.
Клавиша [MODE] позволяет изменить режим
ввода с алфавитно-цифрового на цифровой.
Нажмите [ENT] для сохранения нового слоя.
Новый слой будет добавлен в список в
алфавитном порядке.
Связь
Используйте меню Связь для загрузки и выгрузки
данных. Чтобы войти в меню Связь нажмите
клавишу [5] или выберите Связь в экране МЕНЮ.
Разгрузка данных
Для перехода в экран настройки параметров
разгрузки данных нажмите [1] или выберите
Разгрузка в меню связь.
Формат
NIKON
SDR2x
SDR33
Данные
RAW
Координаты
Для отображения общего числа записей,
которые будут разгружены, нажмите [ENT] в
поле Данн.
134 Электронный безотражательный тахеометр серии NPR-302. Руководство пользователя
Описание меню
5

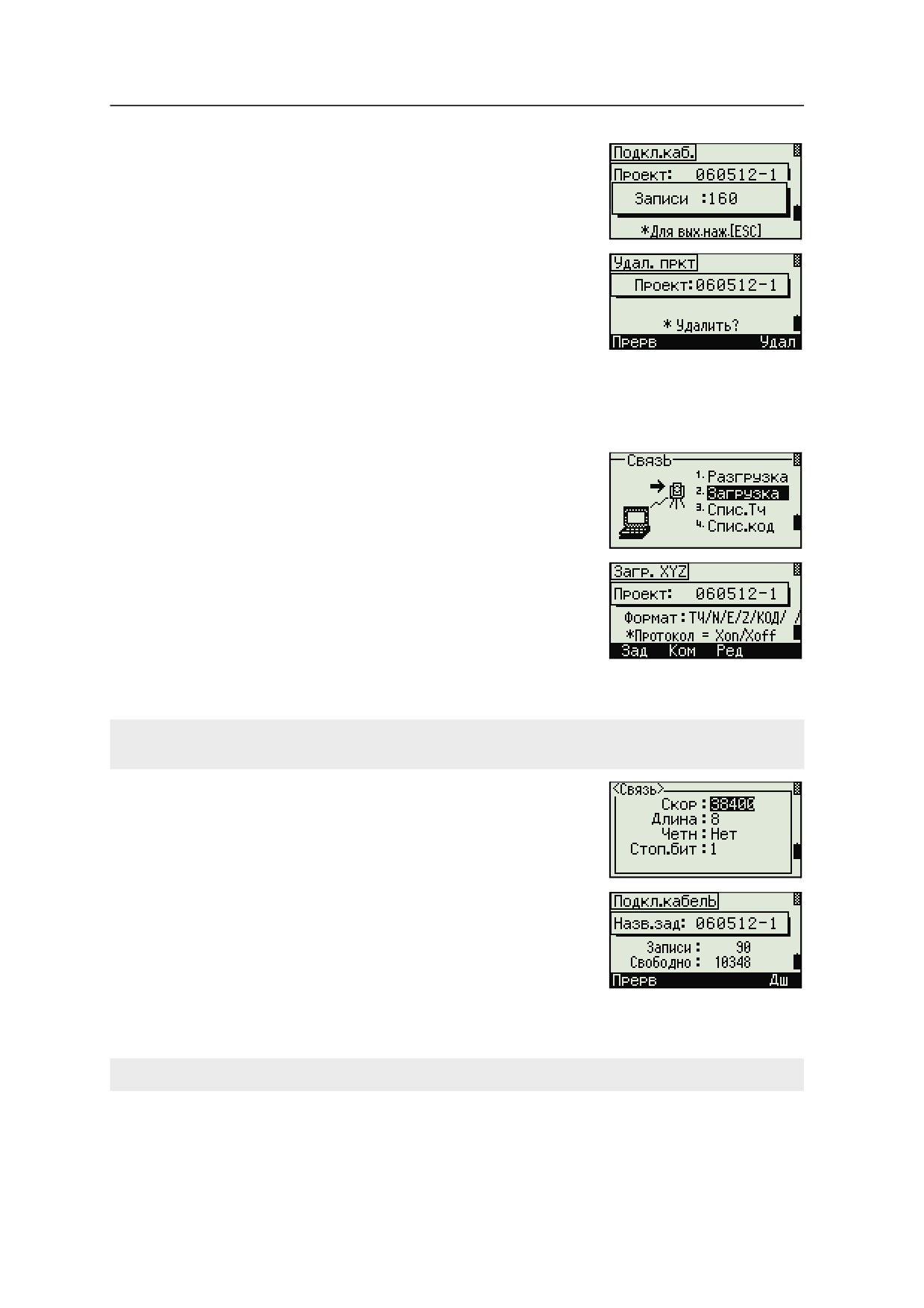

В процессе вывода каждой записи из текущего
проекта, обновляется номер текущей строки.
После разгрузки появится запрос на удаление
проекта.
Для удаления текущего проекта нажмите [4]. Для
возврата к главному экрану измерений без
удаления текущего проекта нажмите [ESC] или
выберите программную клавишу Прерв.
Загрузка координат
Для загрузки данных из компьютера нажмите [2]
или выберите Загрузка в меню Связь.
Появится описание формата данных по
умолчанию. Если вы желаете изменить поля
данных, нажмите программную клавишу Ред.
Дополнительная информация приведена в разделе
Дополнительные возможности: Редактирование
формата данных для загрузки, стр. 136.
Иначе, просто нажмите [ENT].
Нажмите программную кнопку Пркт для перехода в Менеджер проектов. Подробная информация
приведена в разделе Менеджер проектов, стр. 98.
Установки параметров связи могут быть изменены,
если нажать программную кнопку Ком. Параметры
настройки последовательного порта должны
совпадать с параметрами, используемыми в
терминальной программе вашего ПК.
Соедините инструмент с компьютером при помощи
кабеля RS-232C.
Поле Свободно показывает количество точек,
которые могут быть сохранены.
Нажмите [ENT] для перевода инструмента в режим
приема. На компьютере выберите команду Послать текстовый файл в
программе выгрузки для запуска отправки данных.
В терминальной программе в поле Контроль передачи должно быть установлено значение Xon/Xoff.
135
5 Описание меню

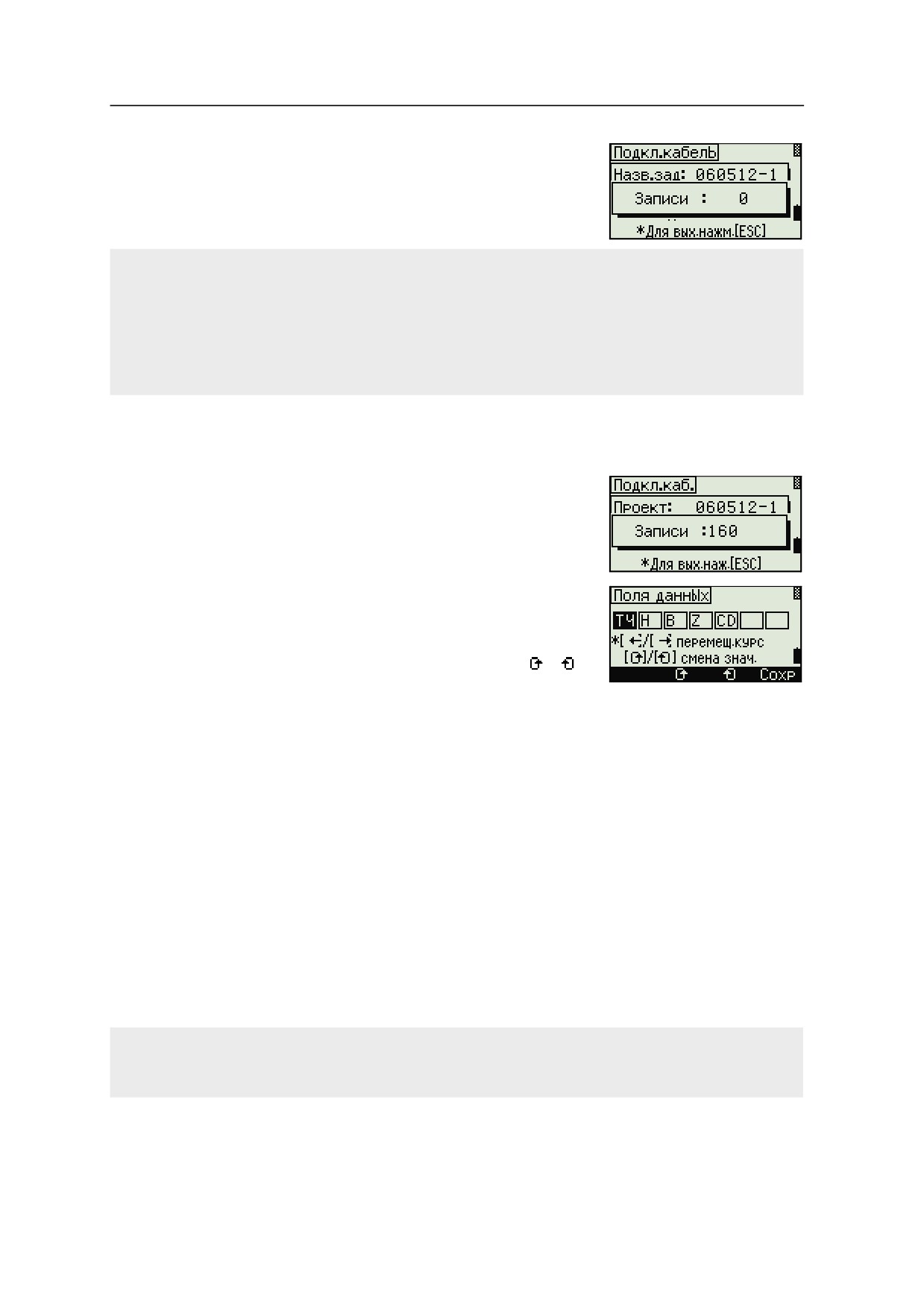

При приеме инструментом каждой точки, значение
в поле Записи увеличивается.
Если вы нажмете [ESC] во время загрузки данных, загрузка прервется и вы перейдете к меню Связь.
Записи, которые были переданы до нажатия [ESC] будут сохранены в проекте.
В процессе загрузки система будет усекать любые коды, длина которых превышает 16 символов.
Дублирующиеся точки
Если существующая точка является UP, CC или MP записью и она не относится к какой-нибудь станции
или задней точке, она будет автоматически перезаписана загружаемой точкой. Сообщений об ошибке не
появится.
Дополнительные возможности: Редактирование формата
данных для загрузки
1.
Чтобы открыть экран Поля данных, нажмите
программную кнопку Ред.
2.
Для перемещения между полями нажмите [<]
или [>].
3.
Для изменения значения в выбранном поле
используйте программные клавиши и .
Доступны опции ТЧ, N, E, Z, CD или пусто.
4.
Чтобы сохранить ваши изменения и вернуться к предыдущему экрану,
нажмите программную клавишу Сохр.
Например, если у вас имеются следующие исходные данные:
1, UB, 30.000, 20.000, L1
и вы установили поля данных как ТЧ N E CD, загружаемые данные будут
такими:
PT=1, N=30.000, E=20.000, CD=L1
Загрузка координат без имени точки
Вы можете загружать данные без точек. Если вы не включили точку в
определение формата, каждая строка данных автоматически обозначает
следующий доступный номер точки. Чтобы вам было легче выбрать в поле
точку, убедитесь, что вы сохранили ее идентификатор в поле CD.
Формат данных не может включать одинаковых пунктов. Используйте PT, N, E, Z и CD только один раз в
формате строки данных.
Чтобы пропустить пункт в вашем исходном файле, оставьте соответствующее поле пустым.
136 Электронный безотражательный тахеометр серии NPR-302. Руководство пользователя
Описание меню
5

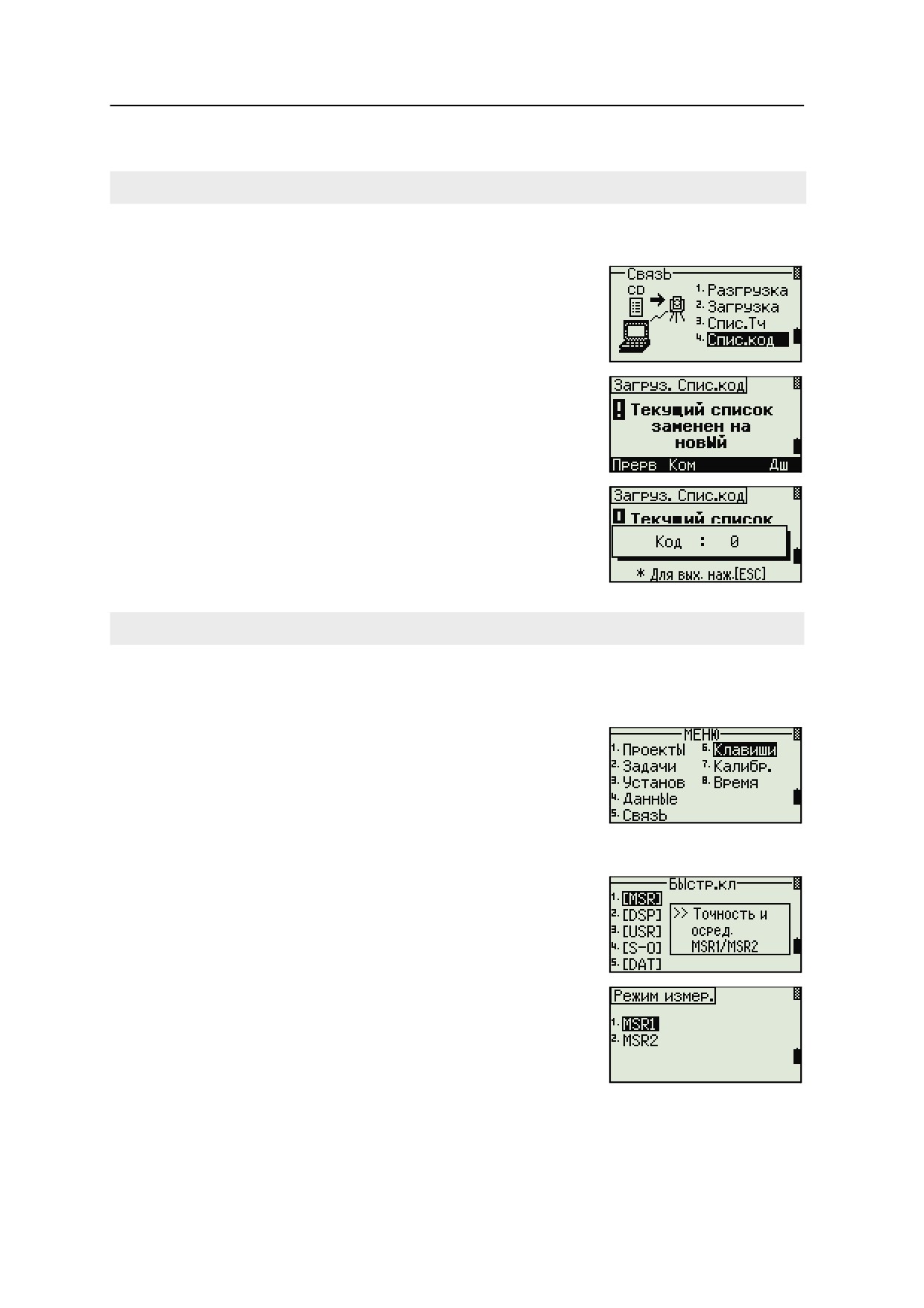

Загрузка списка имен точек или кодов
Если вы загружаете список кодов, то существующий в инструменте список будет заменен.
Нажмите [3] для загрузки имен точек через кабельное соединение с
компьютером или выберите Спис.ТЧ в меню Связь.
Для загрузки списка кодов нажмите [4] или
выберите Спис.код.
Подсоедините кабель RS-232C.
Запустите терминальную программу на ПК.
Для переключения инструмента в режим приема
нажмите [ENT] или программную кнопку Да.
Счетчик обновляется каждый раз, когда
сохраняется каждая строка списка.
Может быть сохранено максимум 254 кодов или
имен точек.
Система отсекает коды длиною больше чем 16 символов.
Кнопки быстрого доступа
Используйте меню Клавиши для настройки
параметров кнопок быстрого доступа [MSR], [DSP],
[USR], [S-O] и [DAT]. Для доступа к этому меню нажмите
[6] или выберите Клавиши в экране МЕНЮ.
Настройки клавиши [MSR]
Для изменения настроек клавиш [MSR1] и [MSR2]
нажмите [1] или выберите [MSR] в меню Быст.кл.
Имеются две клавиши [MSR]:
Для изменения настроек клавиши [MSR1]
нажмите [1] или выберите MSR1.
Для изменения настроек клавиши [MSR2]
нажмите [2] или выберите MSR2.
137
5 Описание меню

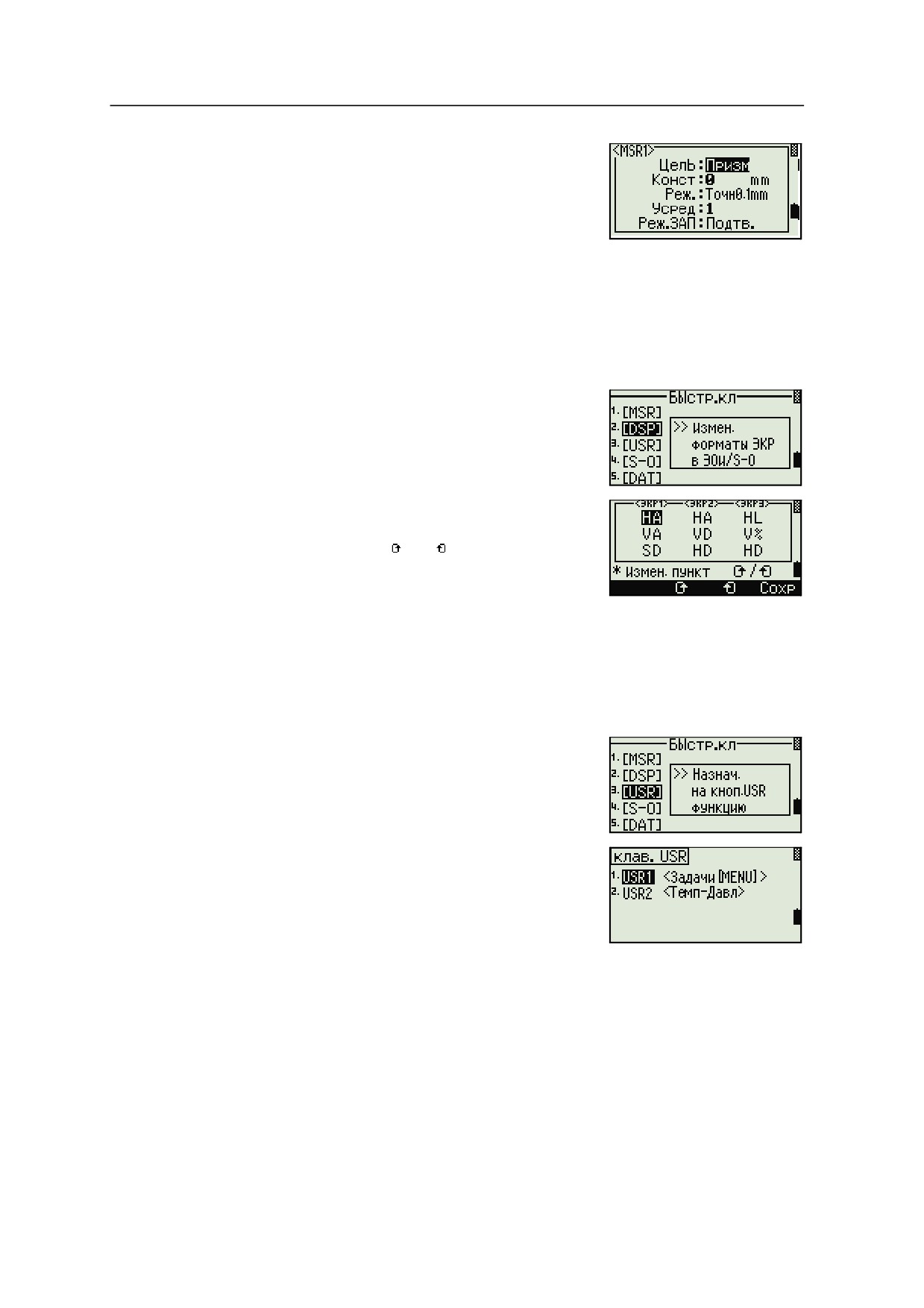

Каждая клавиша [MSR] имеет пять параметров
настройки.
Вы можете ввести значения в поля "Конст"
(постоянная призмы) и "Усред" (осреднение) при
помощи цифровых клавиш. Для смены других
установок используйте клавиши курсора [<] или [>].
Подсказка - Эти установки могут быть также изменены путем нажатия и удержания
B
более одной секунды клавиш [MSR1] или [MSR2].
Настройки клавиши [DSP]
Нажмите [2] или выберите [DSP] в меню Быстр.кл.
для изменения величин, отображаемых в главном
экране измерений и в экране выноса в натуру.
Выберите клавишами курсора [<], [>] , [^] или [v]
требуемое поле. Для изменения настроек нажмите
программные клавиши или .
Чтобы сохранить настройки нажмите [ENT] в
последней строке <DSP3> или нажмите
программную кнопку Сохр.
Подсказка - Эти установки могут быть также изменены путем нажатия и удержания
B
более одной секунды клавиши [DSP].
Настройки клавиши [USR]
Ддля изменения функций, присвоенных клавишам
[USR1] и [USR2] нажмите [3] или выберите [USR] в меню
Быстр.кл.
Имеется две клавиши [USR]. Функции, присвоенные
каждой из клавиш, написаны позади имени
клавиши.
-
Для изменения настроек клавиши [USR1]
нажмите [1] или выберите USR1.
-
Для изменения настроек клавиши [USR2]
нажмите [2] или выберите USR2.
138 Электронный безотражательный тахеометр серии NPR-302. Руководство пользователя
Описание меню
5

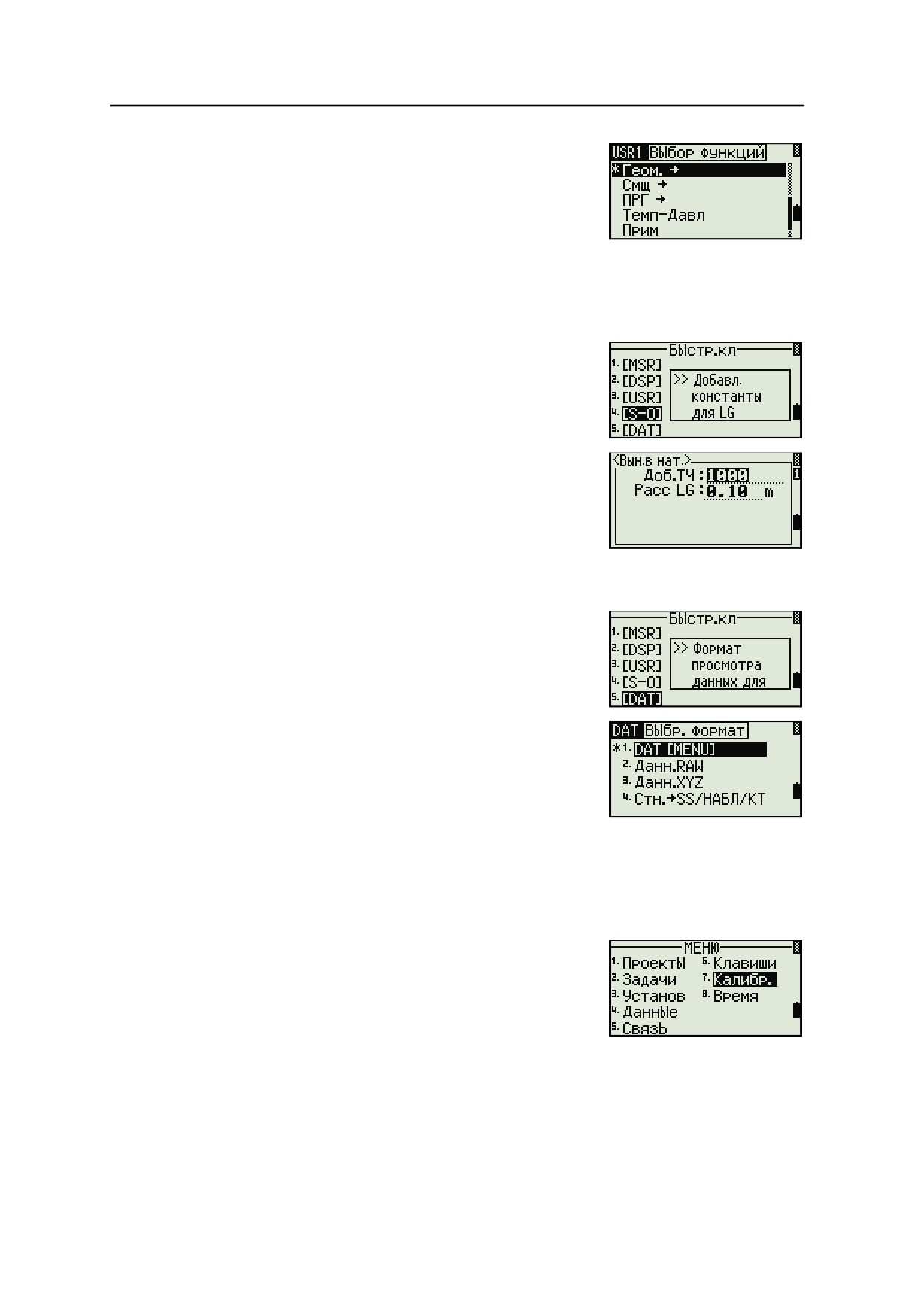

Если вы войдете в экран Выбор функций, значок
(*) будет установлен на функции, которая
присвоена клавише в данный момент.
Выделите желаемую функцию клавишами курсора
[^] или [v]. Нажмите клавишу [ENT] чтобы присвоить
функцию для выбранной клавиши [USR].
Настройки клавиши [S-O]
Для входа в экран настроек параметров выноса в
натуру, нажмите [4] или выберите [S-O] в меню
Быстр.кл.
Имеется два параметра настройки выноса в натуру.
Дополнительная информация приведена в разделе
Разбивка, стр. 116.
Настройки клавиши [DAT]
1.
Для изменения настроек клавиши [DAT]
нажмите [5] или выберите [DAT] в меню
Быстр.кл.
Значок (*) указывает на текущий
установленный формат отображения данных.
2.
Для перемещения курсора используйте [^] или
[v].
3.
Для изменения формата отображения при
помощи клавиши [DAT], нажмите [ENT].
Юстировка
Используйте экран Юстировка для калибровки
инструмента. Чтобы открыть экран калибровки,
нажмите [7] или выберите Юстиров. в экране МЕНЮ.
Дополнительная информация приведена в разделе
Юстировка, стр. 144.
139
5 Описание меню

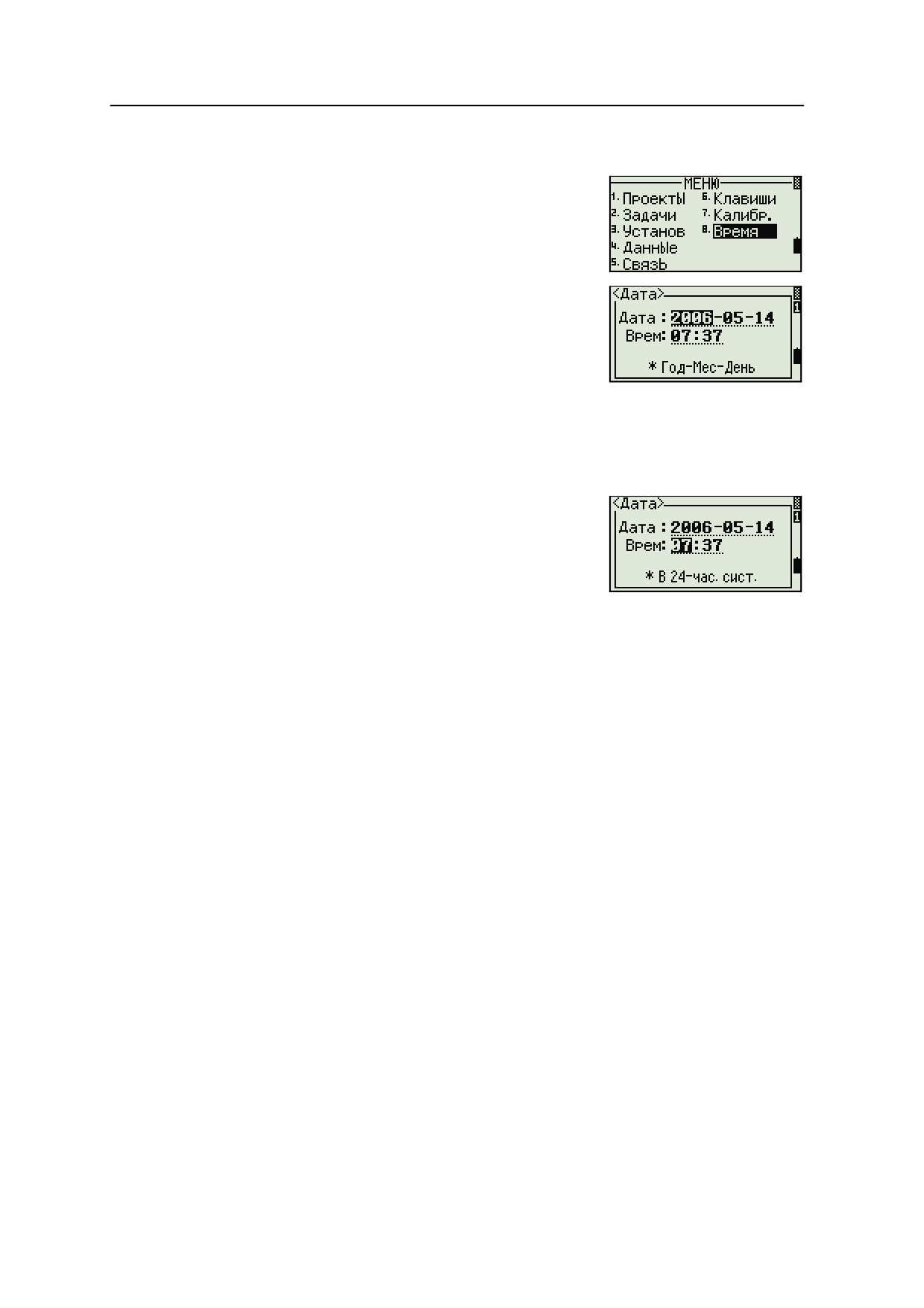

Время
Используйте экран "Дата и время" для установки
текущей даты и времени.
1.
Чтобы открыть экран Датанажмите [8] или
выберите Время в экране МЕНЮ.
Будут отображены текущие дата и время.
2.
Введите дату в формате: год-месяц-день. Для
примера, если вы хотите изменить дату,
например на Июнь 18, 2002 г., нажмите
[2] [0] [0] [2] [ENT] [6] [ENT] [1] [8] [ENT].
Если выделенная часть поля верна (например, год), вы просто можете
нажать [ENT], чтобы использовать текущее значение. Например, если
установлена дата Июнь 24, 2002 г., а вы хотите изменить ее на Июнь 18,
2002 г., нажмите [ENT] [ENT] [1] [8] [ENT].
3.
Для перехода к полю времени, нажмите [ENT] в
поле Дата.
4.
Введите время в 24-часовом формате.
Например, чтобы установить время 4:35
вечера, нажмите
[1] [6] [ENT] [3] [5] [ENT].
5.
Сделайте одно из следующего:
-
Чтобы завершить установку даты и времени нажмите [ENT] в поле
Минуты.
-
Чтобы отменить ввод нажмите [ESC].
140 Электронный безотражательный тахеометр серии NPR-302. Руководство пользователя
ГЛАВА
6
Поверки и юстировка
6
В этой главе:
Q Поверка и юстировка цилиндрического уровня
Q Поверка и юстировка круглого уровня
Q Проверка и юстировка оптического центрира
Q Ошибка места нуля вертикального круга и коллимационная ошибка
Q Поверка постоянной инструмента
Q Проверка и юстировка лазерного указателя
141
6 Поверки и юстировка

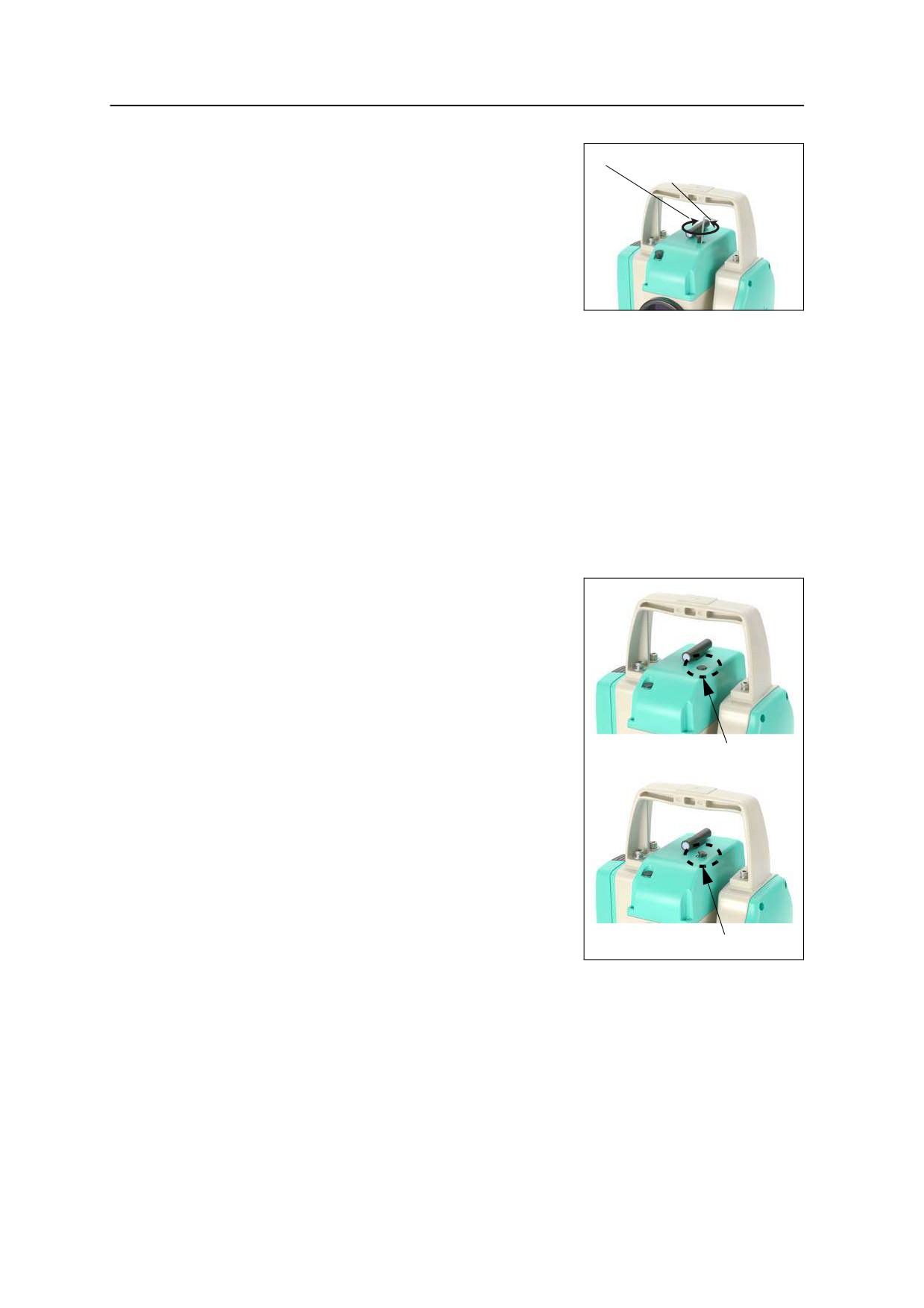

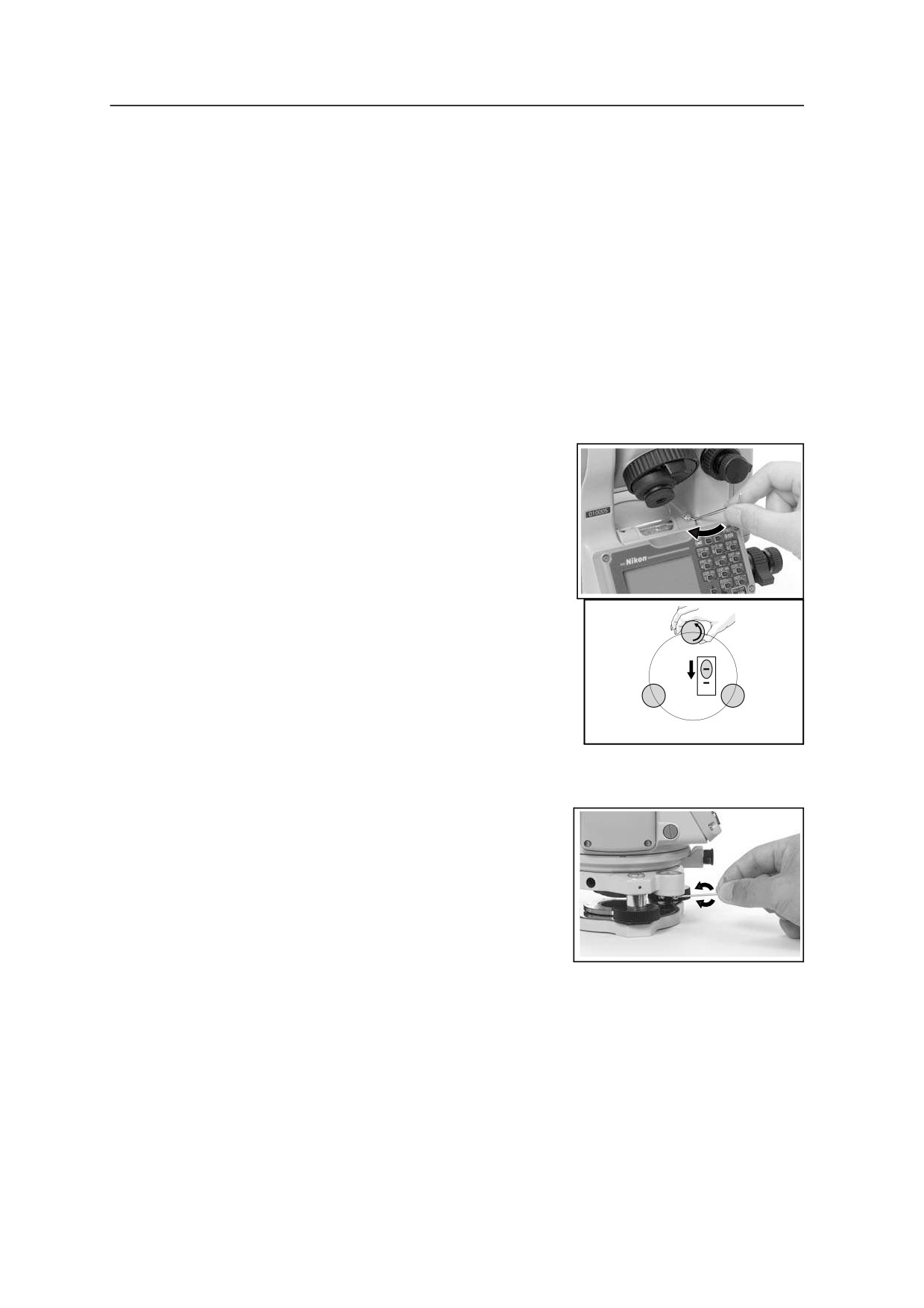

Поверка и юстировка цилиндрического уровня
Ось цилиндрического уровня должна быть перпендикулярна оси вращения
инструмента.
Для поверки и юстировки цилиндрического уровня:
1.
Установите инструмент на штатив.
2.
Выполните процедуру нивелировки, описанную в разделе Нивелировка,
стр. 13.
3.
Поверните алидаду на 180°.
4.
Проверьте, остался ли пузырек в центре.
5.
Если пузырек сместился, то необходимо выполнить процедуру
юстировки:
a.
Используя шпильку, юстировочным
винтом сместите пузырек на
половину дуги отклонения от
центра.
b. Оставшееся смещение приведите в
нуль пункт подъемным винтом A.
A
c.
Повторите процедуру с Шага 4.
B
C
2
Поверка и юстировка круглого уровня
После юстировки цилиндрического уровня
выполните поверку круглого уровня.
Если пузырек находится не в нуль-пункте,
выполните юстировку юстировочными
винтами круглого уровня.
142 Электронный безотражательный тахеометр серии NPR-302. Руководство пользователя
Поверки и юстировка
6
Проверка и юстировка оптического центрира
Оптические оси центрира должны совпадать с вертикальными осями
инструмента.
Для поверки и настройки оптического центрира:
1.
Поставьте инструмент на штатив. Вам не надо устанавливать инструмент
по уровню.
2.

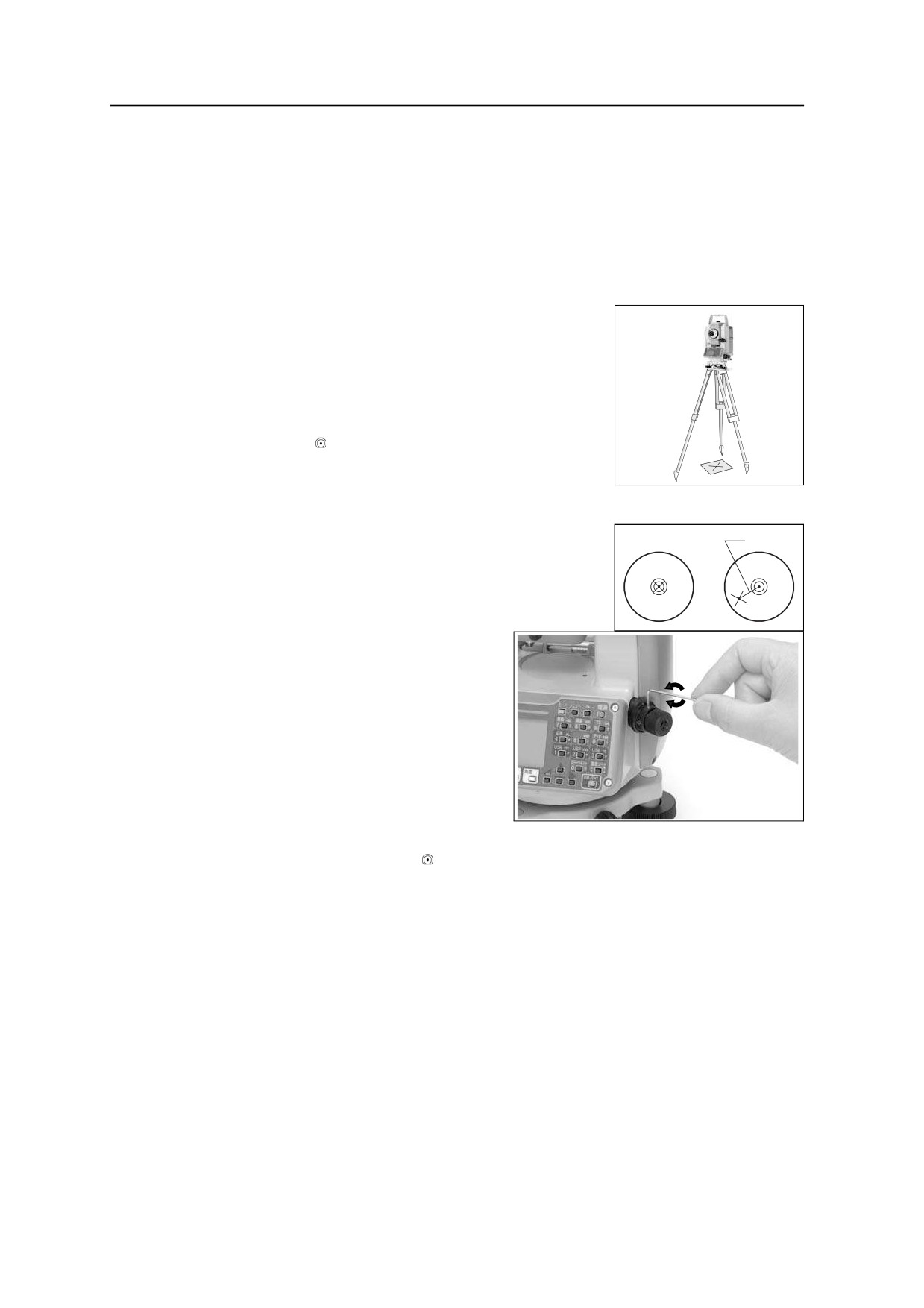

Поместите лист толстой бумаги с
нарисованной меткой X на землю под
инструментом.
Пока вы смотрите через оптический центрир,
подстраивайте уровневые винты, пока
рисунок X не будет в центре визирной
марки
3.
Поверните алидаду на 180°.
Если картинка по месту совпадает с центром
P
визирной марки, никаких настроек не
требуется.
4.
Если картинка по месту не
совпадает с центром визирной
марки, настройте оптический
центрир:
a.
Используя шестигранник,
покрутите настроечные
винты, пока изображение X
не окажется в позиции P.
Позиция P является центром точки линии, соединяющей X с центром
визирной марки
b. Повторите процедуру с Шага 2.
143
6 Поверки и юстировка

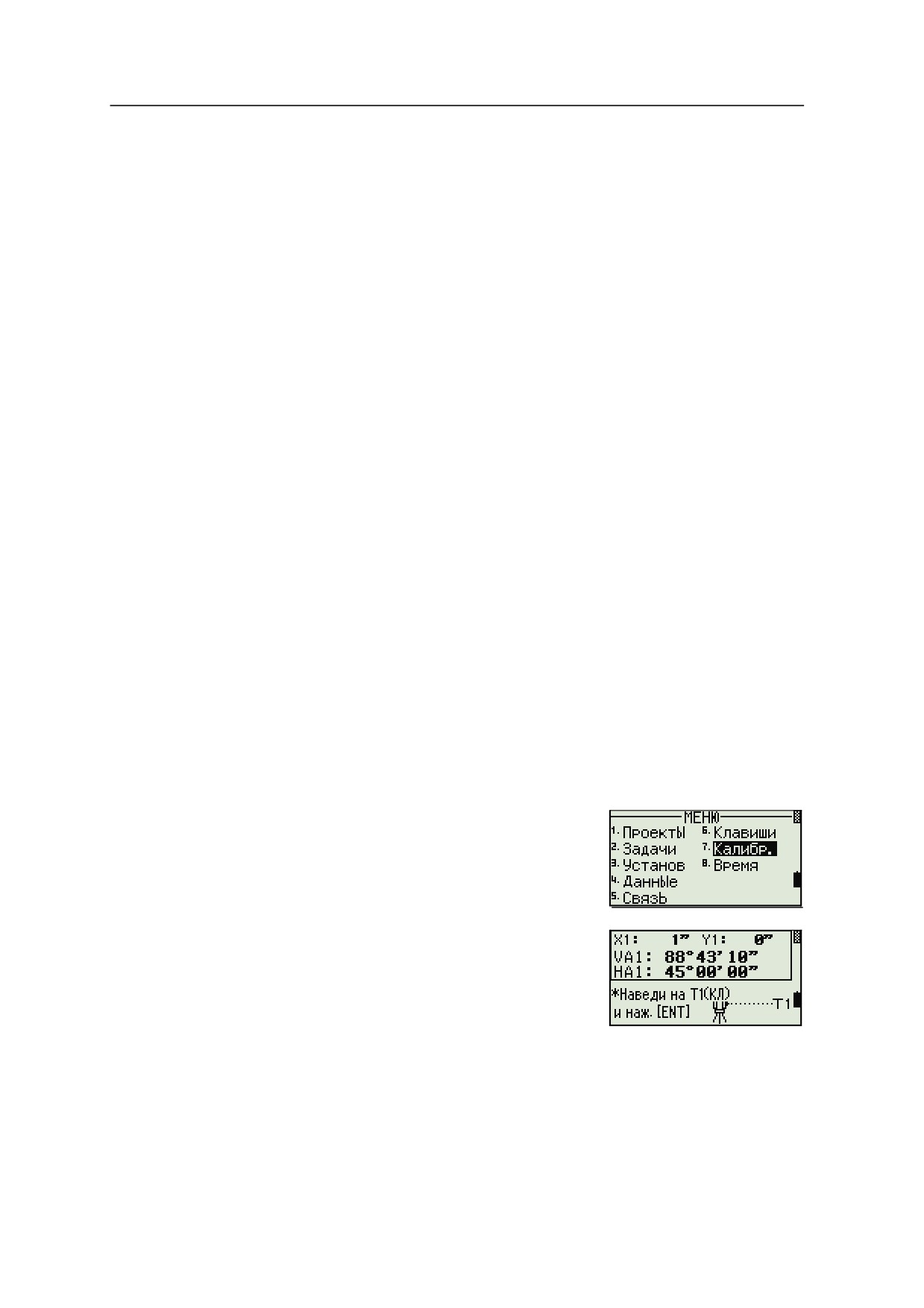

Ошибка места нуля вертикального круга и
коллимационная ошибка
Поверка
1.
Установите инструмент на штатив.
2.
Выполните процедуру нивелировки, описанную в разделе Нивелировка,
стр. 13.
3.
Поверните зрительную трубу в положение КЛ.
4.
Наведитесь на точку, расположенную в пределах 45°от горизонтальной
плоскости.
5.
Возьмите отсчет вертикального угла в поле ВК1 главного экрана
измерений.
6.
Поверните инструмент на 180° и разверните зрительную трубу в
положение КП.
7.
Возьмите отсчет вертикального угла в поле ВК2.
8.
Сложите оба вертикальных угла вместе, ВК1 + ВК2.
-
Юстировка не требуется, если ноль вертикального круга установлен
в "Зенит" и ВК1 + ВК2 дают в сумме 360°.
-
Юстировка не требуется, если ноль вертикального круга установлен
в "Горизонт" и ВК1 + ВК2 дают в сумме 180° или 540°.
-
Если ВК1 + ВК2 не дают в сумме одного из значений, приведенных
выше, необходима Юстировка.
Примечание - Разница между вертикальным углом и значимым углом (любой
из следующих: 360о от зенита или 180о или 540о от горизонта) в ПО прибора
обозначается как ACV = верт.ошибка. Место Нуля вертикального круга М0
=(КП+КЛ)/2 =ACV/2.
Юстировка
Для входа в меню юстировки нажмите [MENU] и [7].
1.
NPR-362/352/352W имеет двухосевую
компенсацию уровня. Произведите
измерение на точку около горизонтальной
плоскости при КЛ. Нажмите [ENT].
Вертикальный угол показан в
V0 dir= Horiz setting.
VA1
Вертикальный угол при КЛ (значение без
наклона)
HA1
Горизонтальный угол при КЛ (значение без
наклона)
X1
Значение наклона оси X при КЛ
Y1
Значение наклона оси Y при КЛ
144 Электронный безотражательный тахеометр серии NPR-302. Руководство пользователя
Поверки и юстировка
6

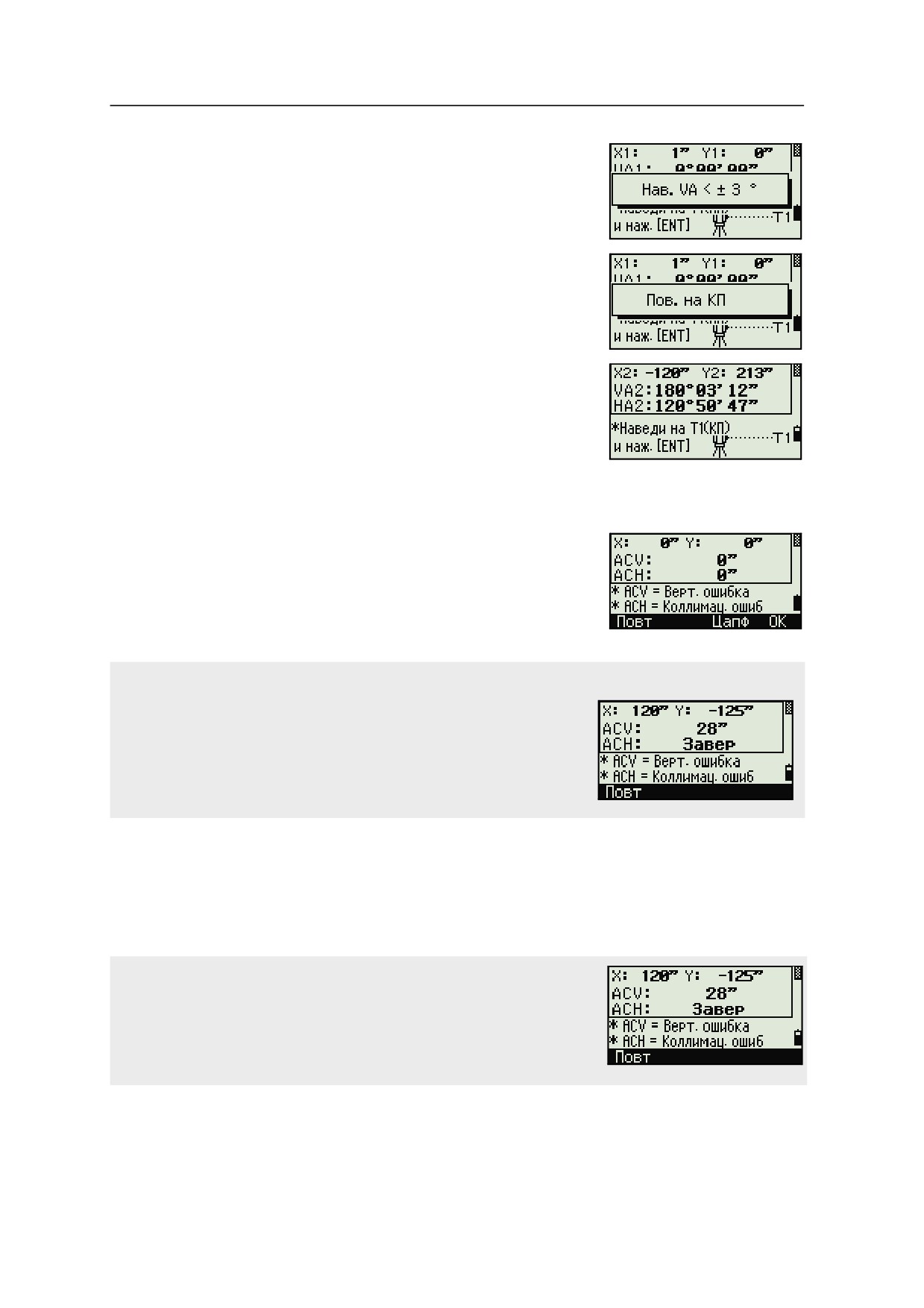

Пока проводятся измерения, на экране
появляется надпись Не трогать!, затем
Поверни на КП.
2.
Произведите измерение этой же точки при
КП. Нажмите [ENT].
VA2
Вертикальный угол при КП (значение без
наклона
HA2
Горизонтальный угол при КП (значение без
наклона)
X2
Значение наклона оси X при КП
Y2
Значение наклона оси Y при КП
После завершения измерения при КП
появятся значения четырех параметров.
NPR-332 допускает только юстировку по вертикальной оси. Заголовок отображает наклон вместо X и Y.
В остальном процедура калибровки не отличается.
3.
Сделайте одно из следующего:
-
Для возврата в первый экран наблюдений нажмите [ESC] или
программную клавишу Повт.
-
Чтобы установить параметры на инструменте нажмите [ENT] или
программную клавишу ОК..
IЕсли значения ACV, ACH, X bkb Выходят за допустимый диапазон,
Отображается надпись ПРЕВЫШЕНО. Нажмите любую клавишу для
возврта в первый экран наблюдений.
145
6 Поверки и юстировка
Поверка постоянной инструмента
Постоянная инструмента это числовое значение, используемое для
автоматической коррекции смещения между механическим и электронным
центрами инструмента, при измерении расстояний. Хотя эта поверка была
сделана перед поставкой прибора, рекомендуется несколько раз в год проверять
постоянную инструмента для обеспечения высокой точности измерений.
Поверка может быть выполнена путем сравнения измеренного значения базовой
линии со значением этой линии измеренной дальномером прибора (EDM), или
выполняя следующие действия.

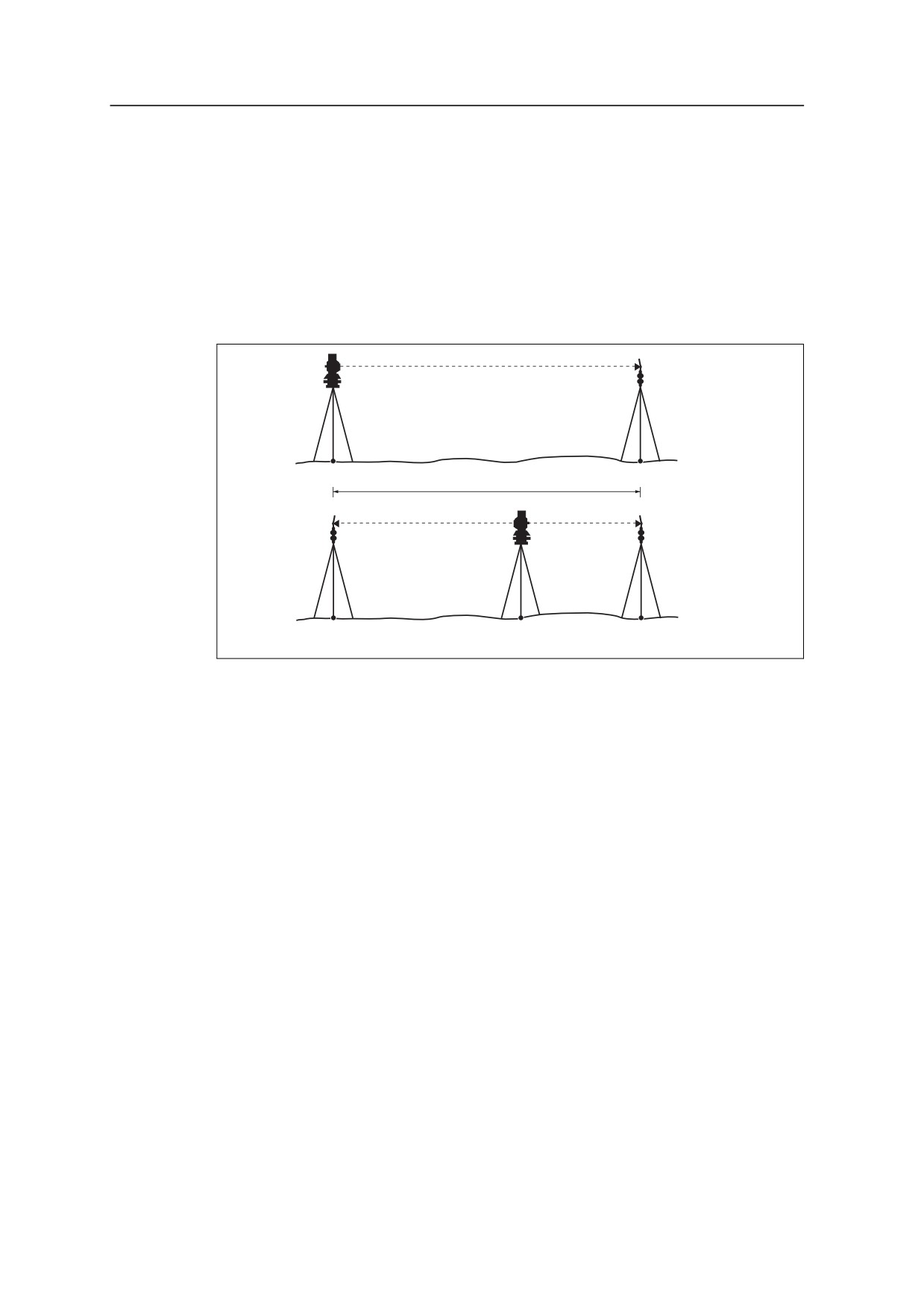

P
Приблизительно100 м
Q
P
R
Q
Для проверки постоянной инструмента:
1.
Выполняйте поверку на максимально возможно ровном участке.
Установите инструмент на точке P.
2.
Установите отражающую призму на точку Q в 100 м от точки P.
Убедитесь, что вы учли постоянную призмы.
3.
Измерьте расстояние между точкой P и точкой Q (PQ).
4.
Установите призму на штатив на точку P.
5.
Установите другой штатив в створе между точками P и Q, на точку R.
6.
Переместите NPL-302 на штатив в точке R.
7.
Измерьте расстояние от точки R до точки P (RP) и расстояние от точки R
до точки Q (RQ).
8.
Сравните значение PQ с величиной RP + RQ. Разница должна
укладываться в определенный для инструмента допуск (±2 мм + 2 ppm Х
расстояние).
9.
При расстоянии 100 м, ошибка должна быть не более ±2.2 мм. Если
ошибка за пределами этого диапазона, обратитесь к вашему диллеру.
10. Переместите NPR-302 на другие точки в створе между точками P и Q.
146 Электронный безотражательный тахеометр серии NPR-302. Руководство пользователя
Поверки и юстировка
6
11. Повторите процедуры от Шага 5 до Шага 10 несколько раз.
12. Посчитайте среднее всех значений RP и среднее всех значений RQ.
13. Сравните величину PQ со значением среднее RP + среднее RQ. Разница
должна укладываться в определенный для инструмента допуск (±2 мм + 2
ppm Х расстояние).
При расстоянии 100 м, ошибка должна быть не более ±2.2 мм. Если
ошибка выходит за пределы этого диапазона, обратитесь к вашему
диллеру.
Проверка и юстировка лазерного указателя
В тахеометре серии NPR-302 используется красный лазерный луч для
измерения и в качестве лазерного указателя.. Лазерный указатель расположен
соосно с линией визирования зрительной трубы. При надлежащей юстировке
инструмента красный лазерный луч указателя совпадает с линией визирования.
Внешние воздействия, такие как удары или значительные перепады
температуры, могут привести к смещению оси красного лазерного луча
указателя относительно линии визирования.
Выравнивание лазерного указателя
ПРЕДУПРЕЖДЕНИЕ - Наблюдение за лазерным пятном на юстировочном отражателе
C
через зрительную трубу не причинит вреда здоровью. Не пытайтесь выполнять
юстировку с помощью призмы. Отраженный от призмы свет может ослепить глаза.
Во избежание неправильных измерений при использовании лазерного указателя
используйте входящий в комплект юстировочный отражатель для регулярной
проверки совмещения лазера и перед выполнением высокоточных измерений
расстояния.
147
6 Поверки и юстировка

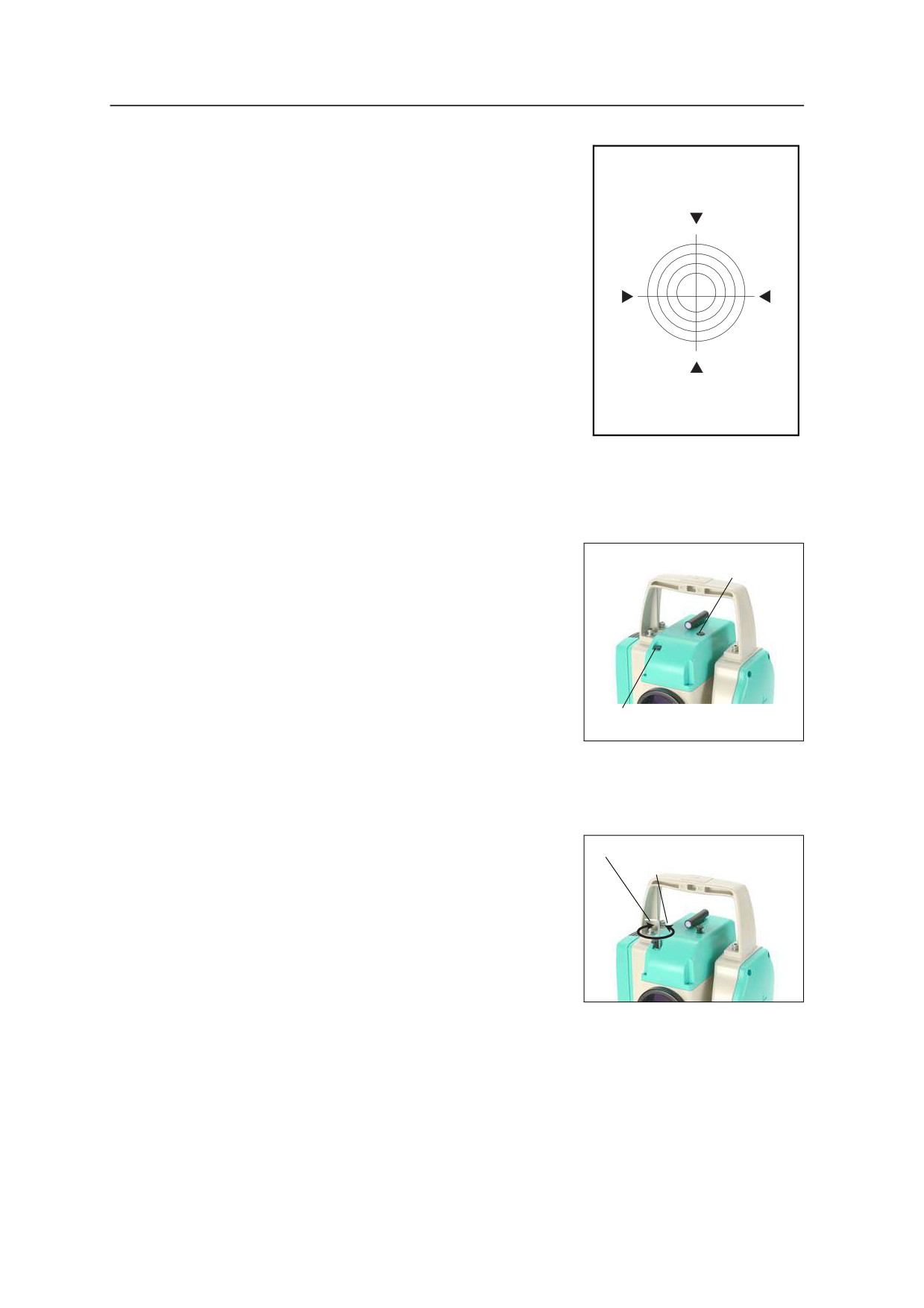

1.
Установите юстировочный отражатель на
расстоянии 20 - 30 м, направив его на
инструмент.
Up side
2.
Активируйте функцию лазерного
указателя для включения красного
лазерного луча.
3.
Наведите инструмент на центр пластины
юстировочного отражателя и проверьте
положение красного лазерного пятна по
отношению к перекрестию зрительной
трубы.
Laser adjustment target plate
4.
Если красное лазерное пятно лежит вне
перекрестия, регулируйте направление
луча до тех пор, пока он не совпадет с
Юстировочный отражатель для
перекрестием.
NPR-30 2
Юстировка лазерного луча
1.
Извлеките две заглушки из юстировочных
Отверстие регулировки
отверстий в верхней части крышки
указателя по горизонтали
зрительной трубы
Отверсите регулировки
указателя по вертикали
2.
Для корректировки положения лазерного
По часовой стрелке - вниз
пятна по вертикали вставьте
Против часовой стрелки - вправо
шестигранный ключ в отверстие
юстировки по вертикали и поворачивайте
его, как показано на рисунке.
Поворачивайте ключ по часовой стрелке
для перемещения лазерного луча вниз.
Поворачивайте ключ против часовой
стрелки для перемещения лазерного луча
вверх.
148 Электронный безотражательный тахеометр серии NPR-302. Руководство пользователя
Поверки и юстировка
6
3.
Для корректировки положения лазерного
По часовой стрелке - влево
пятна по горизонтали вставьте
Против часовой стрелки - вправо
шестигранный ключ в отверстие
юстировки по горизонтали и
поворачивайте его, как показано на
рисунке. Поворачивайте ключ по часовой
стрелке для перемещения лазерного луча
влево. Поворачивайте ключ против
часовой стрелки для перемещения
лазерного луча вправо.
4.
Проверьте совмещение лазерного пятна и перекрестия. Во время
процедуры юстировки удерживайте зрительную трубу в направлении
юстировочного отражателя. Юстировочные винты сильно затянуты,
потому что они самоблокирующиеся. Винты затянутся автоматически
после юстировки.
5.
Установите заглушки на место в юстировочные отверстия. Заглушки
должны быть правильно установлены для опеспечения должной
герметизации крышки.
Совет - Для предохранения от влаги и пыли убедитесь в надлежащей установке
B
заглушек в юстировочные отверстия.
Верно
Неерно
149
6 Поверки и юстировка
150 Электронный безотражательный тахеометр серии NPR-302. Руководство пользователя
ГЛАВА
7
Технические характеристики
7
В этой главе:
Q Инструмент
Q Стандартные компоненты
Q Разъем для внешних устройств
Q Примечание по характеристикам NPR-352W
151
7 Технические характеристики
Инструмент
Зрительная труба
Длина
158 мм (6.02 дюйм.)
Увеличение
33x
Эффективный диаметр
45 мм (1.57 дюйм.)
объектива
EDM 50 мм (1.97 дюйм.)
Прямое
Угол поля зрения
1°20'
2.3 м на 100 м (2,3 фт на 100 фт)
Разрешающая способность
3.0''
Расстояние фокусировки
от 1.5 м до бесконечности (от 59 дюймов до
бесконечности)
EDM
Расстояния менее 1.5 м не могут быть измерены этим дальномером
Дальность измерений приведена для хороших условий: нет тумана, видимость
примерно 40км (25 миль)
Отражательный режим
отражательная марка (5
270 м (886 фт)
cm x 5 cm)
Стандартная призма (1P)
3000 м (9840 фт)
Безотражательный режим
Опорная цель
300 м (984 фт)
На цель не попадают прямые солнечные лучи.
“Опорная цель” белого цвета из хорошо отражающего материала (серая
карточка Kodт 90%).
Максимальная дальность измерений в безотражательном режиме
составляет 500 м.
Двух-осевой компенсатор (одноосевой для NPR-332)
Метод
жидко-электрическое детектирование
Диапазон компенсации
±3'
152 Электронный безотражательный тахеометр серии NPR-302. Руководство пользователя
Технические характеристики
7
Угловые измерения
Считывающая система
Фотоэлектрический енкодер увеличения
NPR-352/352W/362
Диаметральное считывание по HA
Одинарное считывание по VA
NPR-332
Одинарное считывание по HA/VA
Диаметр круга (считываемый)
88 мм (3.46 in.) (79 мм (3.11 in.))
Минимальное отображаемое
приращение
360°
1''/5''/10"
400G
0.2 мгон/1 мгон/2 мгон
MIL6400
0.005 MIL/0.02 MIL/0.05 MIL
Точность DIN18723
NPR-362: 3" / 1.0 мгон
NPR-352/352W/332: 5"/1.5 мгон
Точность
Точный режим
Отражательный
NPR-352/362
± (2 + 2 ppm × D) mm* (-10 °C to +40 °C)
± (2 + 3 ppm × D) mm*
(-20 °C to -10 °C, +40 °C to +50 °C)
NPR-332
± (3 + 2 ppm × D) mm* (-10 °C to +40 °C)
± (3 + 3 ppm × D) mm*
(-20 °C to -10 °C, +40 °C to +50 °C)
Безотражательный
± (3 + 2 ppm × D) mm* (-10 °C to +40 °C)
± (3 + 3 ppm × D) mm*
(-20 °C to -10 °C, +40 °C to +50 °C)
Нормальный режим
Отражательный
± (10 + 5 ppm × D) mm
Безотражательный
± (10 + 5 ppm × D) mm
153
7 Технические характеристики
Интервалы измерений
Интервалы измерений зависят от расстояния измерения и погодных условий.
Начальное измерение может занять несколько секунд.
Точный режим
Отражательный
1.5 с.
Безотражательный
1.8 с.
Нормальный режим
Отражательный
0.8 с.
Безотражательный
1.0 с.
Поправка смещения призмы
-999 мм до +999 мм (шаг 1 мм)
Микрометренные винты
Тип
Коаксиальные струбцины с зажимными винтами
Диапазон
±43.5°
Трегер
Тип
Съемный
Чувствительность уровней
Цилиндрический
30''/2 мм
Круглый
10'/2 мм
Оптический центрир
Прямое
Увеличение
3x
Поле зрения
Диапазон фокусировки
от 0.5 м (1.6 фт) до бесконечности
154 Электронный безотражательный тахеометр серии NPR-302. Руководство пользователя
Технические характеристики
7
Экран и клавиатура
Тип экрана
Графический ЖКИ
Разрешение
128 x 64
Подсветка экрана
Лампа подсветки
Клавиш
25
Расположение
Со сторон КЛ и КП для NPR-362/352 /352W
Со стороны КЛ для NPR-332
Соединение инструмента
Связь
Тип
RS-232C
Максимальная скорость
38400 бит/сек асинхронная
передачи данных
Внешнее питание
от 7.2 В до 11 В постоянного тока
Аккумулятор BC-65
Выходное напряжение
7.2 В постоянного тока, перезаряжаемы
Время непрерывной работы
Непрерывное измерение
8 часов
расстояний/углов
Измерение расстояний/углов
16 часов
каждые 30 секунд
Непрерывное измерение углов
30 часов
Протестировано при температуре 25 °C (номинальная температура). Время
работы сильно зависит от рабочих условий и износа батареи.
Температурный диапазон
Диапазон рабочих температур
от -20 °C до +50 °C
(от -4 °F до +122 °F)
Диапазон температур хранения
от -25 °C до +60 °C
(от -13 °F до +140 °F)
* Примечание о характеристиках NPR-352W приведено в конце данной главы.
Размеры
Инструмент
168 мм W x 173 мм D x 347 мм H
Транспортировочный ящик
470 мм W x 350 мм D x 231 мм H
155
7 Технические характеристики
Вес
Инструмент
5.4 кг, прибл.
Аккумулятор BC-65
0.4 кг, прибл.
Транспортировочный ящик
4.4 кг, прибл.
Зарядное устройство
0.30 кг, прибл.
Защита от воздействия окружающей среды
Класс защиты от попадания
IP56
воды и пыли
Стандартные компоненты
Прибор NPR-362/352/352W/332
Аккумулятор BC-65
Универсальное зарядное устройство, его адаптеры и кабели
Регулировочный штифт, торцовый ключ
Крышка объектива
Виниловый чехол
Электронный безотражательный тахеометр серии NPL-302.
Руководство пользователя (этот документ)
Транспортировочный ящик
Комплект безопасности лазера
Плечевой ремень
Торцовый ключ (1,5 мм) для юстировки лазерного указателя и отражатель
для юстировки
Разъем для внешних устройств
Этот разъем используется как для подсоединения источника внешнего питания,
так и для связи с внешним устройством.
Перед использованием разъема для внешних устройств убедитесь, что внешнее
устройство соответствует техническим характеристикам, приведенным ниже.
Входное напряжение
от 7.2 В до 11 В постоянного тока
Система
RS-232C
Уровень сигнала
±9 В стандарт
156 Электронный безотражательный тахеометр серии NPR-302. Руководство пользователя
Технические характеристики
7
Максимальная скорость
38400 бит/сек асинхронная
передачи данных
Совместимый тип разъема
Hirose HR10A-7P-6P или HR10-7P-6P
ПРЕДОСТЕРЕЖЕНИЕ - Соединения, не показанные на Рис. 8.1 на стр. 160 являются
C
опасными для соединяемых приборов, используйте их на свой собственный риск.
ПРЕДОСТЕРЕЖЕНИЕ - Для соединения используйте только штекеры, перечисленные
C
выше. Использование других разъемов может повредить инструмент.

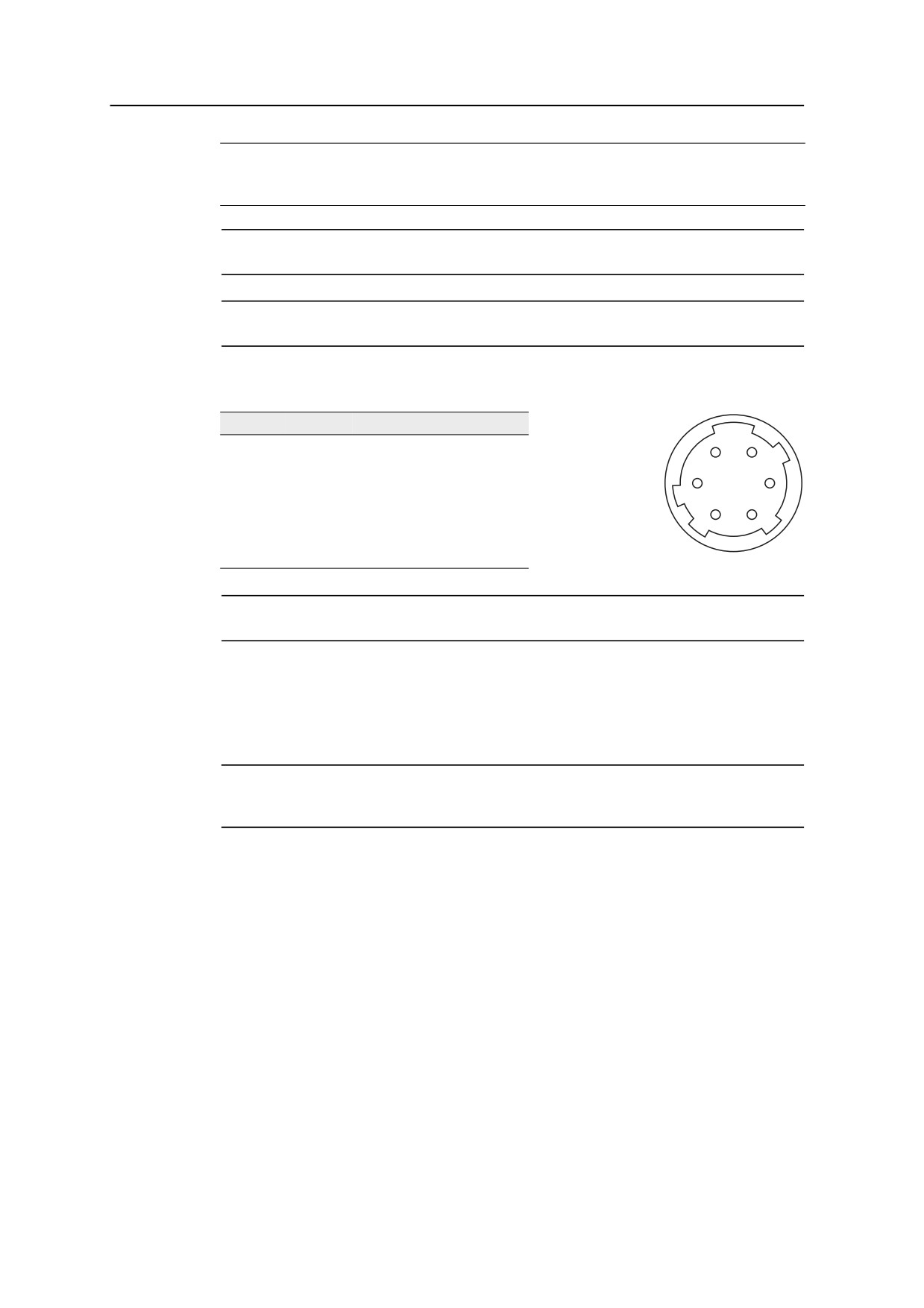

Соединителем для внешних устройств служит гнездо Hirose HR10A-7P-6S.
Распайка для присоединения внешнего устройства показана ниже:
Контакт Сигнал Описание
1
RxD
Прием данных (Ввод)
6
1
2
TxD
Отправка данных
(Вывод)
HRS
5
2
3
+
Питание
4
3
5
-
Общий
4, 6
Не подсоединен
ПРЕДОСТЕРЕЖЕНИЕ - Применяйте только такую разводку сигналов, которая показана
C
выше. Использование других разводок может повредить инструмент.
При присоединении внешнего источника питания, питающее напряжение
подается на 3 контакт (вход питания) и 5 контакт (земля) на инструменте.
Инструмент будет использовать внешний источник питания, если к нему
присоединена переносная батарея BC-65.
ПРЕДОСТЕРЕЖЕНИЕ - Убедитесь, что напряжение питания не выходит за пределы
C
допустимого диапазона (7.2В - 11В, максимум 1 А). Использование другого напряжения
питания может повредить инструмент.
Для связи с внешним устройством подайте сигналы RS-232C с внешнего
устройства на 1 контакт (входной сигнал) и на 2 контакт (выходной сигнал)
инструмента.
Крышка предохраняет разъем данных/внешнего питания когда он не
используется. Инструмент потеряет влагонепроницаемость, если крышка не
надета или надета не плотно, и во время использования разъема
данных/внешнего питания.
Инструмент может быть поврежден статическим электричеством с тела
человека через разъем данных/внешнего питания. Перед переноской
инструмента прикоснитесь к другому токопроводящему материалу для снятия
статического электричества.
157
7 Технические характеристики
Примечание по характеристикам NPR-352W
Модель NPR-352W, построена на основе NPR-352 специально для
использования в условиях низких температур.
При использовании в условиях низких температур дисплей подогревается.
Обогреватель автоматически включается при температуре ниже -20 °C.
Для обепечения правильной работы NPR-352W настоятельно
рекомендуется использовать внешний аккумулятор B-4E, так как
обогреватель потребляет много знергии.
Программное обеспечение и правила эксплуатации данного инструмента не
отличаются от модели NPR-352 за исключением приведенных ниже
характеристик.
Температурный диапазон
Диапазон рабочих температур
от -30 °C до +50 °C
Диапазон температур хранения
от -30 °C до +60 °C
Точность
Точный режим
С призмой
± (2 + 2 ppm x D) мм (от -10 °C до +40 °C)
± (2 + 3 ppm x D) мм (от -20 °C до -10 °C, от +40 °C до +50 °C)
Безотражательный
± (3 + 2 ppm x D) мм (от -10 °C до +40 °C)
± (3 + 3 ppm x D) мм (от -20 °C до -10 °C, от +40 °C до +50 °C)
Нормальный режим
С призмой
± (10 + 5 ppm x D) мм (от -20 °C до +50 °C)
Безотражательный
± (10 + 5 ppm x D) мм (от -20 °C до +50 °C)
Внешний аккумулятор B-4E (при -30 °C)
Время непрерывной работы
Приблизительно 7,5 часов при измерении углов и
расстояний
Защита от воздействия окружающей среды
Класс защиты от попадания
IP54
воды и пыли
158 Электронный безотражательный тахеометр серии NPR-302. Руководство пользователя
ГЛАВА
8
Системная диаграмма
8
В этой главе:
Q Компоненты системы
159
8 Системная диаграмма

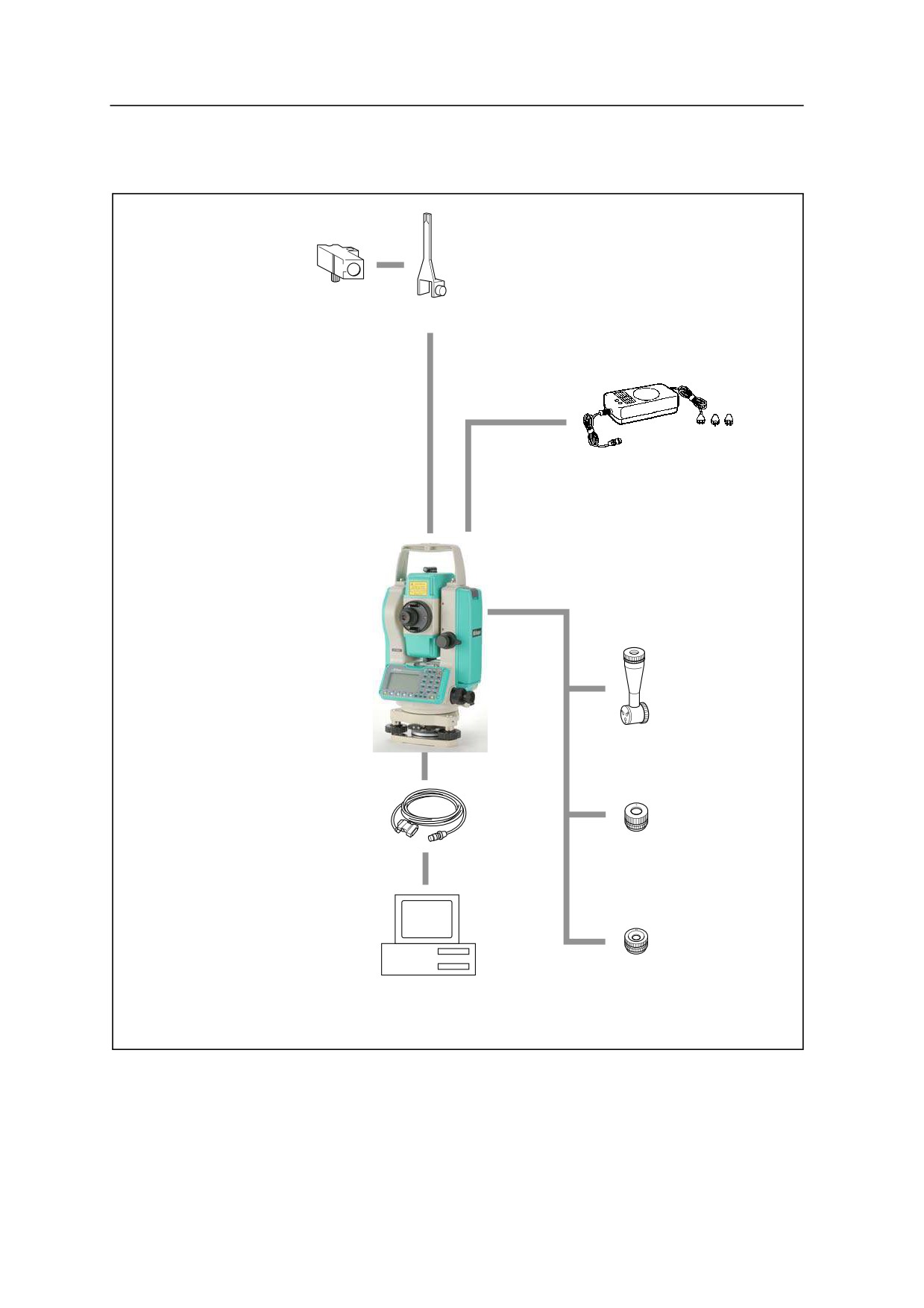

Компоненты системы
Компас
Крепление
компаса
Универсальное зарядное
устройство и адаптеры
Прибор серии
NPR-302
Диагональный
окуляр
соединительный кабель
Окуляр с малым
DTM/PC (9 pin/25 pin)
увеличением
Окуляр с большим
увеличением
Персональный компьютер
Рисунок 8.1
Компоненты измерительной системы
160 Электронный безотражательный тахеометр серии NPR-302. Руководство пользователя
Системная диаграмма
8

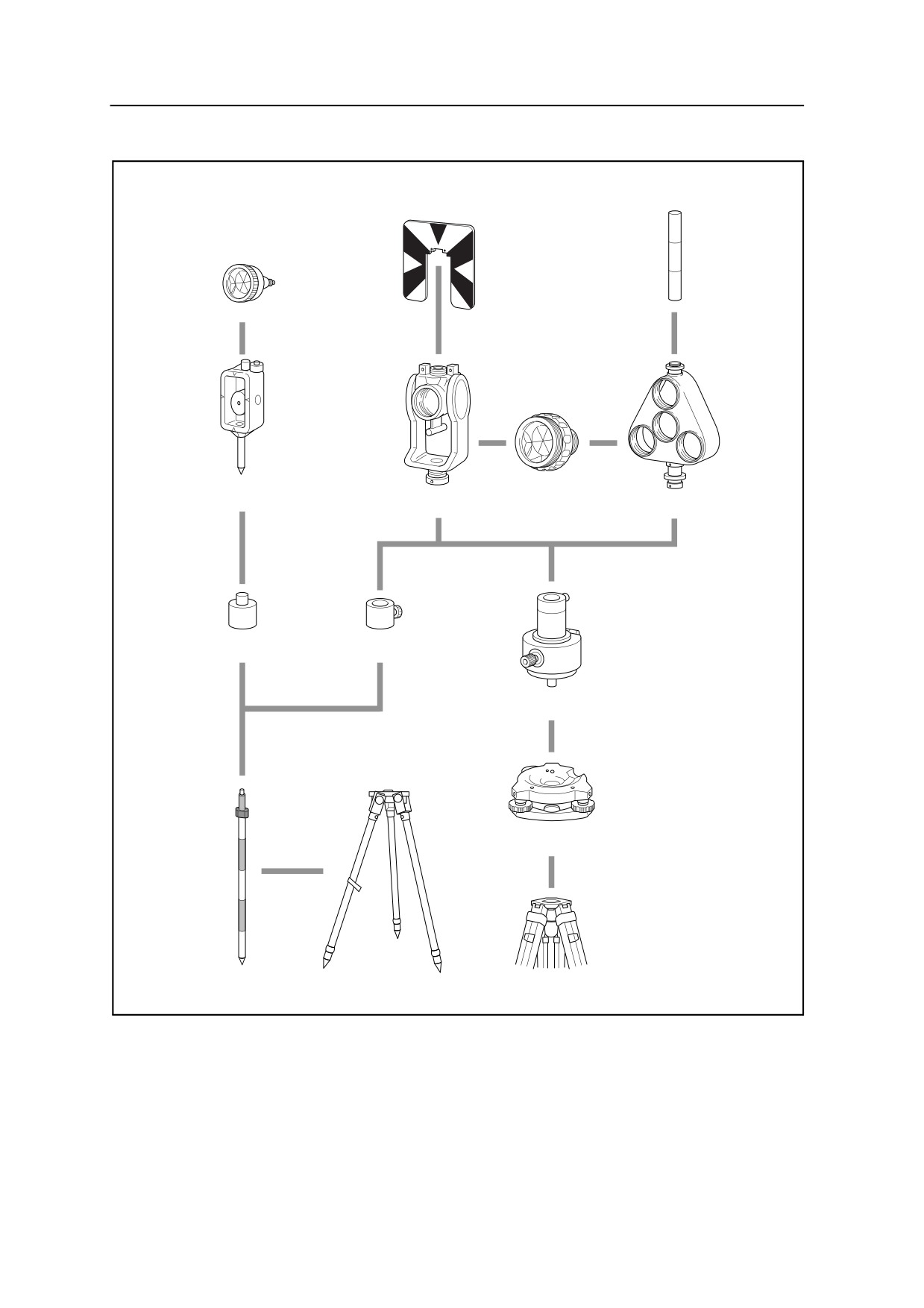

Коаксиальная пластина отражателя
Веха отражателя
одинарной призмы
Мини призма, тип C
Держатель
Стандартная
Держатель
мини-призмы
призма тип C
Держатель
призмы с
тройной призмы
peгулируемым
Hаклоном
Адаптер
Адаптер призмы
мини-призмы
Адаптер
трегера13/14
Трегер
Телескопическая
Штатив для
Штатив Nikon
веха
телескопической вехи
Рисунок 8.2
Компоненты призменного отражателя
161
8 Системная диаграмма
162 Электронный безотражательный тахеометр серии NPR-302. Руководство пользователя
ГЛАВА
9
Связь
9
В этой главе:
Q Загрузка данных координат
Q Загрузка списка точек и списка кодов
Q Разгрузка данных
163
9 Связь
Загрузка данных координат
Настройки
Чтобы настроить скорость передачи данных и
другие параметры перейдите к МЕНЮ > Установки
> Связь. Дополнительная информация приведена в
разделе Связь, стр. 116.
Формат записи
Вы можете загружать данные координат в следующих форматах:
PT
,
X
,
Y
,
Z
,
CD
PT
X
Y
Z
CD
PT
,
X
,
Y
,
Z
PT
X
Y
Z
PT
,
X
,
Y
,
,
CD
PT
X
Y
CD
PT
,
X
,
Y
,
,
PT
,
X
,
Y
,
PT
,
,
,
Z
,
CD
PT
,
,
,
Z
164 Электронный безотражательный тахеометр серии NPR-302. Руководство пользователя
Связь
9
Для описания форматов, приведенных выше, используются следующие коды:
Код
Описание
Длина
PT
Номер точки
До 16 цифр
X
X координата
Переменной длины
Y
Y координата
Переменной длины
Z
Z координата
Переменной длины
CD
Код объекта
До 16 символов
Пример данных
20100,6606.165,1639.383,30.762,RKBSS
20104,1165611.6800,116401.4200,00032.8080
20105 5967.677 1102.343 34.353 MANHOLE
20106 4567.889 2340.665 33.444 PT1
20107 5967.677 1102.343 34.353
20109,4657.778,2335.667,,PT2
20111,4657.778,2335.667
20113 4657.778 2335.667
20115,,,34.353,MANHOLE
20117,,,33.444
165
9 Связь
Загрузка списка точек и списка кодов
Настройки
Чтобы настроить скорость передачи данных и
другие параметры перейдите к МЕНЮ > Установки
> Связь. Дополнительная информация приведена в
разделе Связь, стр. 116.
Формат файла
Оба файла для списка имен точек и списка кодов имеют одну и туже структуру.
Но имена файлов должны быть следующие: POINT.LST для списка имен точек
и CODE.LST для списка кодов.
DEFAULT
Первая строка должна
{
содержать текст
String1 , Code1
"DEFAULT", написанный
Layer2
заглавными буквами.
{
String2-1, Code2-1
String2-2, Code2-2
}
Layer3
{
Фигурные скобки
Layer 3-1
группируют объекты под
{
предыдущей строкой.
String3-1-1, Code3-1-1
Например Layer 3-1
String3-1-2, Code3-1-2
содержит String 3-1-1 и
}
String 3-1-2.
String3-2, Code3-2
String3-3, Code3-3
Layer 3 содержит 5
}
объектов от Layer 3-1 до
String4, Code4
Layer 3-3.
String5, Code5
String6, Code6
String7, Code7
"String" относится к
символам, которые
}
отображаются на экране.
"Code" относится к
символам, которые
сохраняются в базе данных.
Рис. 9.1
Формат файла списка кодов или точек
166 Электронный безотражательный тахеометр серии NPR-302. Руководство пользователя
Связь
9
Пример данных
DEFAULT
{
“STRUCTURES”
{
“TREE”, “S0001”
“FENCE”, “S0002”
“MAIL BOX”, “S0003”
“FLOWER BED”, “S0004”
}
“ROADS”
{
“MANHOLE”, “R0001”
“CENTER LINE”
{
“WHITE”, “R002-W”
“YELLOW”, “R002-Y”
}
“SIDEWALK”, “R0003”
“CROSSING”, “R0004”
“BRIDGE”, “R0005”
“SIGNAL”, “R0006”
“HIGHWAY STAR”, “R0007”
}
“RAILWAY”
{
“CROSSING”, “RW001”
“STATION”, “RW002”
“SIGNAL”, “RW003”
“BRIDGE”, “RW004”
“TUNNEL”, “RW005”
}
}
167
9 Связь
Разгрузка данных
Настройки
Чтобы настроить скорость передачи данных и
другие параметры перейдите к МЕНЮ > Установки
> Связь. Дополнительная информация приведена в
разделе Связь, стр. 116.
Формат сырых данных Nikon
Записи координат
тип
,
pt
,
(pt id)
,
широта
,
долгота
,
высота
,
код
тип
Один из следующих кодов:
UP
Загруженная точка
MP
Точка, введенная вручную
CC
Вычисленные координаты
RE
Точка, полученная из засечки
pt
Номер точки
(pt id)
(ID точки)
широта
Координата широты
долгота
Координата долготы
высота
Высота координат
код
Код объекта
Записи станции
ST
,
stnpt
,
(stnid)
,
bspt
,
(bs id)
,
hi
,
bsazim
,
bsha
ST
Идентификатор записи станции (фиксированный текст)
stnpt
Номер точки станции
(stn id)
(ID станции)
bspt
Номер задней точки
(bs id)
(ID задней точки)
hi
Высота инструмента
bsazim
Азимут на заднюю точку
bsha
Отсчет по горизонтальному кругу при наведении на заднюю точку
168 Электронный безотражательный тахеометр серии NPR-302. Руководство пользователя
Связь
9
Записи контрольной точки
CP
,
pt
,
(pt id)
,
ht
,
sd
,
ha
,
va
,
time
,
code
CP
Идентификатор записи контрольной точки (фиксированный текст)
pt
Номер точки
(pt id)
(ID точки)
ht
Высота цели
sd
Наклонное расстояние
ha
Горизонтальный угол
va
Вертикальный угол
time
24-часовая метка времени
code
Код объекта
Записи любой точки измерения
SS
,
pt
,
ht
,
sd
,
ha
,
va
,
time
,
code
SS
Идентификатор записи измерения любой точки (фиксированный текст)
pt
Номер точки
ht
Высота цели
sd
Наклонное расстояние
ha
Горизонтальный угол
va
Вертикальный угол
time
24-часовая метка времени
code
Код объекта
Записи разбивки
SO
,
pt
,
(sopt)
,
ht
,
sd
,
ha
,
va
,
time
,
SO
Идентификатор записи разбивки (фиксированный текст)
pt
Recorded point number
(sopt)
(Номер точки разбивки)
ht
Высота цели
sd
Наклонное расстояние
ha
Горизонтальный угол
va
Вертикальный угол
time
24-часовая метка времени
169
9 Связь
Записи КЛ/КП
face
,
pt
,
ht
,
sd
,
ha
,
va
,
time
face
Одно из следующего:
F1
Shot taken using Face-1 (fixed text)
F2
Shot taken using Face-2 (fixed text)
pt
Номер точки
ht
Высота цели
sd
Наклонное расстояние
ha
Горизонтальный угол
va
Вертикальный угол
time
24-часовая метка времени
Записи комментария/примечаний
CO
,
text
CO
Идентификатор записи комментария (фиксированный текст)
text
Текст комментария
Форматы записей SDR2x и SDR33
Запись заголовка
00NM
ver
0000
datetime
ang
dist
press
temp
coor
1
1-4
00NM
Идентификатор записи заголовка (фиксированный текст)
5-20
ver
Версия файла SDR. Одно из следующего:
SDR20V03-05
SDR2x
SDR33V04-01
SDR33
21-24
0000
Не используется
25-40
datetime
Дата и время загрузки (в часах и минутах)
41
ang
Угловые единицы измерения. Одно из следующего:
1
Градусы
2
Гоны
4
Mils
42
dist
Единицы измерения расстояний. Одно из следующего:
1
Метры
2
Футы
43
press
Единицы измерения давления. Одно из следующего:
1
мм рт ст
2
In. Hg
3
гПа
44
temp
Единицы измерения температуры. Одно из следующего:
1
по Цельсию
2
по Фаренгейту
45
coor
Порядок отображения координат. Одно из следующего:
1
NEZ
2
ENZ
46
1
Не используется
170 Электронный безотражательный тахеометр серии NPR-302. Руководство пользователя
Связь
9
Запись инструмента
01KI1
instr
serNo
Instr
serNo
1
zero VA
0.000
0.000
0.000
1-5
01KI1
Идентификатор записи инструмента (фиксированный текст)
6-21,
instr
Производитель и модель инструмента
28-43
22-27,
serNo
Серийный номер инструмента
44-49
50
1
Не используется
51
zero VA
Опорная точка отсчета вертикальных углов. Одно из
следующего:
1
Зенит
2
Горизонт
52-61,
0.000
Не используется
62-71,
0.000
Не используется
72-81,
0.000
Не используется
Запись параметров станции
02KI
stnpt
northing
easting
elevation
hi
desc
1-4
02KI
Идентификатор записи параметров станции
(фиксированный текст)
5-8 (2x),
stnpt
Номер точки станции
5-20 (33)
9-18 (2x),
northing
Широта станции
21-36 (33)
19-28 (2x),
easting
Долгота станции
37-52 (33)
29-38 (2x),
elevation
Высота станции
53-68 (33)
39-48 (2x),
hi
Высота инструмента
69-84 (33)
49-64 (2x),
desc
Описание станции
85-100 (33)
Запись параметров цели
03NM
ht
1-4
03NM
Идентификатор записи параметров цели (фиксированный
текст)
5-14 (2x),
ht
Высота цели
5-20 (33)
171
9 Связь
Запись параметров задней точки
07KI
stnpt
bspt
bsazim
ha
1-4
07KI
Идентификатор записи параметров задней точки
(фиксированный текст)
5-8 (2x),
stnpt
Номер точки станции
5-20 (33)
9-12 (2x),
bspt
Номер задней точки
21-36 (33)
13-22 (2x),
bsazim
Азимут на заднюю точку
37-52 (33)
23-32 (2x),
ha
Горизонтальный угол
53-68 (33)
Запись координат
08KI
pt
northing
easting
elevation
desc
1-4
08KI
Идентификатор записи координат (фиксированный текст)
5-8 (2x),
pt
Номер точки
5-20 (33)
9-18 (2x),
northing
Широта
21-36 (33)
19-28 (2x),
easting
Долгота
37-52 (33)
29-38 (2x),
elevation
Высота
53-68 (33)
39-54 (2x),
desc
Код объекта
69-84 (33)
Запись наблюдения
09MC
stnpt
pt
sd
va
ha
desc
1-4
09MC
Идентификатор записи наблюдений (фиксированный
текст)
5-8 (2x),
stnpt
Номер точки станции
5-20 (33)
9-12 (2x),
pt
Номер точки наблюдения
21-36 (33)
13-22 (2x),
sd
Наклонное расстояние
37-52 (33)
23-32 (2x),
va
Вертикальный угол
53-68 (33)
33-42 (2x),
ha
Горизонтальный угол
69-84 (33)
43-58 (2x),
desc
Код объекта
85-100 (33)
172 Электронный безотражательный тахеометр серии NPR-302. Руководство пользователя
Связь
9
Запись идентификатора проекта
10NM
jobid
1
incZ
T&Pcorr
C&Rcorr
refcon
sealev
1-4
10NM
Идентификатор записи проекта (фиксированный текст)
5-8 (2x),
jobid
Название проекта
5-20 (33)
Примечание - Следующие поля имеются только в формате
SDR33.
21
1
Длина идентификатора точки
22
incZ
2D или 3D координаты. Одно из следующего:
1
2D
2
3D
23
T&Pcorr
Поправка за атмосферу. Одно из следующего:
1
Выкл
2
Вкл
24
C&Rcorr
Поправка за кривизну и рефракцию. Одно из
следующего:
1
Выкл
2
Вкл
25
refcon
Постоянная рефракции. Одно из следующего:
1
0.132
2
0.200
26
sealev
Поправка за уровень моря. Одно из следующего:
1
Выкл
2
Вкл
Запись примечания
13NM
note
1-4
13NM
Идентификатор записи примечания (фиксированный
текст)
5-64
note
Текст примечания
173
9 Связь
Примеры данных
Формат сырых данных Nikon
CO,Nikon RAW data format V2.00
CO,B: EXAMPLE5
CO,Description: SAMPLE DATA OF DOWNLOAD
CO,Client: NIKON
CO,Comments: YOKOHAMA PLANT
CO,Downloaded 22-JUL-2007 18:56:10
CO,Software: Pre-installed software version: 1.30
CO,Instrument: Nikon NPR-352
CO,Dist Units: Metres
CO,Angle Units: DDDMMSS
CO,Zero azimuth: North
CO,Zero VA: Zenith
CO,Coord Order: NEZ
CO,HA Raw data: Azimuth
CO,Tilt Correction: VA:ON HA:ON
CO, EXAMPLE5 <JOB> Created 22-JUL-2007 07:09:21
MC,1,,100.000,200.000,10.000,
CO,Temp:20C Press:760mmHg Prism:0 22-JUL-2007 07:11:34
ST,1,,,,1.400,55.4500,55.4500
F1,,,,0.0000,90.0000,8:27:58
SS,3,1.200,330.706,326.027,20.320,07:13:46,SIGN
SS,4,1.250,379.193,300.847,29.084,07:14:24,TREE
SS,5,1.218,363.344,328.032,30.105,07:14:57,TREE R
SO,1003,,1.240,331.220,326.783,19.998,07:18:17,
Формат координат Nikon
1,100.0000,200.0000,10.0000,
2,200.0000,300.0000,20.0000,
3,116.9239,216.9140,11.8425,TRAIN PLATFORM
4,126.6967,206.2596,11.2539,RAMP
11,100.0045,199.9958,10,0000,
13,116.9203,216.9113,11.7157,
14,126.6955,206.2579,10.9908,
21,100.0103,199.9958,10.0000,
31,100.0013,200.0005,10.0000,
41,100.0224,200.0331,9.9000,
43,116.9263,216,9165,11.8016,CURB
44,126.7042,206.2871,10.8193,DITCH
45,116.9266,216.9160,11.8028,
46,126.7046,206.2845,10.8213,CP POINT
174 Электронный безотражательный тахеометр серии NPR-302. Руководство пользователя
Связь
9
Формат сырых данных SDR2x
00NMSDR20V03-05
000023-Jul-2007 18:39:111211
10NMTEST JOB
01KI1 Nikon NPR332000000 Nikon NPR33200000012 0.000 0.000 0.000
13NMDownloaded 23-Jul-2002 18:39:22
13NMSftware: Pre-installed software version: 1.30
13NMInstrument: Nikon NPR-332
13NMDist Units: Metres
13NMAngle Units: Degrees
13NMZero azimuth: North
13NMZero VA: Horizon
13NMCoord Order: NEZ
13NMClient:
13NMDescription:
13NM P_509 <JOB> Created 23-Jul-2007 07:09:21
08KI0001100.000
200.000
10.000
08KI0002200.000
300.000
20.000
02KI0001100.000
200.000
10.000
0.100
07KI0001000245.0000
0.0000
13F100000002<null>
<null>
0.0000
13F200000002<null>
<null>
179.9639
13NMBS Check HA:359.3525 Reset to HA: 0.0000
07:21:41
13F10000000323.990
4.1694
0.0000
13F20000000323.990
175.8403
180.0028
03NM0.000
13F10001000323.990
4.1653
359.9833 MAIN PLATFORM
13F10001000427.445
2.4097
328.1958 RAMP
13NMStart of 2-Pt Resection
13F10000000427.445
2.4097
0.0000
13F10000000323.991
4.1542
31.8042
13F10000000427.430
1.8583
121.4306
13F10000000323.976
3.8625
153.2306
08KI0011100.005
199.996
10.000
02KI0011100.005
199.996
10.000
0.100
07KI0011000344.9980
0.0000
175
9 Связь
Формат координат SDR2x
00NMSDR20V03-05
000023-Jul-2007 18:40:111211
10NMTEST JOB
01KI1 Nikon NPR332000000 Nikon NPR332000000 0.000 0.000 0.000
13NMDownloaded 23-Jul-2007 18:40:06
13NMSftware: Pre-installed software version: 1.30
13NMInstrument: Nikon NPR-332
13NMDist Units: Metres
13NMAngle Units: Deqrees
13NMZero azimuth: North
13NMZero VA: Horizon
13NMProjection correction: OFF
13NMC&R correction: OFF
13NMSea level correction: OFF
13NMCoord Order: NEZ
13NMClient:
13NMDescription:
13NMTilt Correction: VA:OFFHA:OFF
13NM P_0509 <JOB> Created 23-Jul-2007 07:09:21
13NMPrism constant: 0
08KI0001100.000
200.000
10.000
08KI0002200.000
300.000
20.000
13NMBacksight Check to Pt:2 HA:359.3525
07:21:39
13NMBacksight Pt:2
Reset to HA: 0.0000
07:21:41
08KI0003116.924
216.914
11.843 MAIN PLTFORM
08KI0004126.697
206.260
11.254 RAMP
13NMStart of 2-Pt Resection
08KI0011100.005
199.996
10.000
176 Электронный безотражательный тахеометр серии NPR-302. Руководство пользователя
ГЛАВА
10
Сообщения об ошибках
10
В этой главе:
Q Угол
Q Задачи
Q Связь
Q Данные
Q Менеджер проектов
Q Программы
Q Запись данных
Q Поиск
Q Настройки
Q Разбивка
Q Установка станции
Q Ошибка системы
177
10 Сообщения об ошибках
Угол
Установка станции должна быть сделана при КЛ/КП
100.1
Вы выбрали Угол>КЛ/КП не сделав измерения КЛ/КП при установке станции.
Нажмите любую клавишу для возврата в предыдущий экран. Затем вернитесь в
установку станции и произведите измерения на заднюю точку (BS) при КЛ/КП.
Задачи
Нет результата
100.2
Невозможно вычислить площадь, т.к. точки были введены в неверном порядке.
Нажмите любую клавишу для возврата в меню задач. Затем введите точки в
правильном порядке.
100.3
Повтор координат
100.4
Введены одинаковые точки или точки с координатами, идентичными ранее
введенной точке.
Нажмите любую клавишу для возврата в меню задач. Затем введите другую
точку.
100.5
Необходимы координаты XY
100.6
Введенная точка не содержит XY координат.
Нажмите любую клавишу для возврата в меню задач. Затем и введите точку,
которая содержит XY координаты.
Связь
Если ошибка обнаружена при загрузке данных, NPL-302 прекращает процесс
загрузки и выводит одно из следующих сообщений.
100.7
Проверьте данные
100.8
Обнаружены ошибки в загружаемых данных, такие как, например алфавитный
символ, находящийся в значении координат.
Нажмите любую клавишу. Затем проверьте строку данных с ошибкой.
178 Электронный безотражательный тахеометр серии NPR-302. Руководство пользователя
Сообщения об ошибках
10
Повтор точки
100.9
Попытка загрузки точки с существующим именем T.
Нажмите любую клавишу. Затем проверьте точку данных с ошибкой.
ПРЕДОСТЕРЕЖЕНИЕ - Если существующая точка является UP, CC или MP записью и
C
не имеет отношения к станции или задней точке, она будет заменена загружаемой
записью. Сообщения об ошибке в этом случае не будет.
Имя Т более 20 символов
100.10
Загружаемые данные содержат точку с именем или номером длиной более 20
символов.
Нажмите любую клавишу. Затем проверьте строку данных с ошибкой.
XYZ вне диапазона
100.11
Значения загружаемых координат содержат более чем 13 знаков.
Нажмите любую клавишу. Затем проверьте строку данных с ошибкой.
Данные
Нельзя редактировать текущую станцию
100.12
Вы попытались редактировать текущую станцию.
Примечание - Редактирование для текущей станции невозможно. Однако
могут быть отредактированы записи старых станций. При этом инструмент
не сделает никаких перевычислений.
Нажмите любую клавишу для возврата в экран ввода имени кода/слоя.
Нельзя редактировать ST/BS, относящиеся к этой точке
100.13
Вы попытались редактировать координаты, относящиеся к текущим точке
станции или задней точке (ST/BS). Нельзя редактировать координаты,
относящиеся к текущим точке станции или задней точке (ST/BS).
Нажмите любую клавишу для возврата в экран просмотра данных.
Нельзя редактировать XYZ, полученные при измерении
100.14
Вы попытались изменить координаты SO, SS, или CP записи. Нельзя изменить
координаты SO, SS, или CP записей.
Нажмите любую клавишу для возврата в предыдущий экран.
179
10 Сообщения об ошибках
Удалить XYZ стн
100.15
Вы попытались удалить запись координат, относящиеся к текущим точке станции или
задней точке (ST/BS). Необходимо подтвердить, что вы действительно хотите удалить
запись координат, относящиеся к текущим точке станции или задней точке (ST/BS).
Чтобы ...
Нажмите ...
удалить XYZ
Программную кнопку Удал
вернуться к предыдущему экрану без удаления XYZ
[ESC] или программную кнопку Прерв
Менеджер проектов
Зад. невозм.
100.16
Вы попытались установить в качестве контрольного текущий проект.
Нажмите любую клавишу для возврата в предыдущий экран. Затем выберите
другой проект.
Не могу создать
100.17
Для создания проекта или записи точки нет свободного места.
Нажмите любую клавишу для возврата в менеджер проектов. Затем удалите
старые проекты при помощи программной клавиши Удал.
Существ. зад.
100.18
Вы ввели имя для нового проекта, которое уже существует.
Нажмите любую клавишу и измените имя для нового проекта.
32 проекта макс
100.19
Вы попытались создать новый проект, а в памяти уже хранится 32 проекта.
Нажмите любую клавишу для возврата в менеджер проектов. Затем удалите
старые проекты при помощи программной клавиши Удал.
180 Электронный безотражательный тахеометр серии NPR-302. Руководство пользователя
Сообщения об ошибках
10
Программы
Нет Уст. СТН
100.20
Вы не выполнили установку станции или проверку ЗТ перед входом в функции
Программ.
Чтобы ...
Нажмите ...
перейти к меню установки
[2] или выберите Уст.СТН
станции
вернуться в главный экран
[ESC]
измерений
перейти в меню Программы
[1] или выберите Продолж
ПРЕДУПРЕЖДЕНИЕ - Выбор опции Продолж не восстанавливает запись
C
последней станции. Используйте эту опцию только в том случае, если вы уверены,
предыдущие координаты станции и текущая ориентация горизонтального угла верны. В
противном случае, записи в программных функциях будут неверными.
Требуются XY и Z корд.
100.21
Для функции S-План требуются XYZ координаты.
Нажмите любую клавишу для возврата в экран ввода точки. Затем введите 3D
координаты точки.
Запись данных
Память заполнена
100.22
Заполнена память для хранения данных.
Нажмите любую клавишу для возврата в главный экран измерений. Затем:
Чтобы ...
перейдите в ...
удалить ненужные данные
МЕНЮ > Данные
удалить проекты
МЕНЮ > Проекты
ПОВТ. ТЧК
100.23
Вы попытались записать уже имеющуюся в текущем проекте точку.
Имеющиеся записи координат не могут быть перезаписаны данными
измерений.
Нажмите любую клавишу для возврата в экран ввода точки. Измените точку.
181
10 Сообщения об ошибках
Повт. ТЧК
100.24
При вводе точки вы попытались записать уже имеющуюся в текущем проекте
запись, такую как SS, SO или CP. Существующая запись SS, SO или CP может
быть перезаписана данными измерений.
Чтобы ...
Нажмите ...
вернуться в экран ввода точки
[ESC] или программную кнопку Прерв
записать сырые данные и обновить
программную кнопку XYZ
данные координат
записать только сырые данные
программную кнопку RAW
Не откр. Пркт
100.25
Нет открытого проекта.
Чтобы ...
Нажмите ...
открыть список проектов для выбора из
[1] или выберите Выбрать пркт
него
создать новый проект
[2] или выберите Создать пркт
вернуться к предыдущему экрану
[ESC]
Нет Уст.СТН
100.26
В текущем проекте нет записей станции или установка станции или проверка
ЗТ не были сделаны после перезагрузки программы.
Чтобы ...
Нажмите ...
продолжить запись
[1] или выберите Continue. Если запись станции уже
имеется в проекте, появится сообщение CO,
Использовать текущую ориентацию
перейти в меню Уст.СТН
[2] или выберите Уст.СТН
вернуться к предыдущему
[ESC]
экрану
Вне диапазона
100.27
Попытка записать координату длиной более чем 13 цифр.
Нажмите любую клавишу для возврата в предыдущий экран. Проверьте
координаты текущей станции.
Поиск
ТЧ не найдена
100.28
Нет точки, удовлетворяющей заданному критерию поиска.
Нажмите любую клавишу для возврата в экран ввода точки.
Это сообщение может появляться в различных функциях, таких как Установка
станции или Вынос в натуру, где вводится номер точки или код T/CD.
182 Электронный безотражательный тахеометр серии NPR-302. Руководство пользователя
Сообщения об ошибках
10
Настройки
Настройки проекта были изменены
100.29
Вы изменили один или более параметров проекта:
В экране "Угол" - "НульVA" или HA (см. Угол, стр. 113)
В экране "Расстояние" - "Масштаб", "Коррекция T-Д", "Ур.моря" или
"Рефракция" (см. Расстояние, стр. 114)
В экране "Координаты" - "Порядок" или "Нуль АЗ" (см. Координаты,
стр. 116)
В экране "Единицы" - "Угол", "Расст", "Темп" или "Давление" (см.
Единицы, стр. 117)
Чтобы ...
Нажмите ...
отмеить изменение параметров проекта
[ESC] или программную кнопку Прерв.
Текущий проект остается открытым.
закрыть текущий проект и сохранить
[ENT] или программную кнопку OK
изменения параметров проекта
Примечание - Для записи точки, с использованием новых параметров,
создайте новый проект с новыми параметрами.
Разбивка
Ошибка ввода
100.30
Стиль имени точки в поле "От" отличается от стиля точки, используемого в
поле "До". Например, в поле "От" введено "1", а в поле "До" - "А200".
Нажмите любую клавишу для возврата в экран ввода От/ До. Заново введите
имена точек, используя одинаковый стиль в обоих полях.
Нет Уст. СТН
100.31
Вы не выполнили установку станции или проверку ЗТ перед входом в функции
Разбивки.
Чтобы...
Нажмите ...
перейти к меню установки станции
[2] или выберите Уст.СТН
вернуться в главный экран
[ESC]
измерений
перейти в меню Разбивка
[1] или выберите Продолж
ПРЕДОСТЕРЕЖЕНИЕ - Выбор опции Продолж не восстанавливает запись
C
последней станции. Используйте эту опцию только в том случае, если вы уверены,
предыдущие координаты станции и текущая ориентация горизонтального угла верны. В
противном случае, записи в программных функциях будут неверными.
183
10 Сообщения об ошибках
Установка станции
Расчет невозможен, необходимо дополнительное измерение
100.32
Вычисление станции невозможно, ошибка при вычислении засечки. Это
сообщение может появиться после удаления точки в экране просмотра
измерений.
Нажмите любую клавишу для возврата в экран ввода точки. Сделайте
повторное измерение для перевычисления координат станции.
Повтор координат
100.33
Введенные точка или координаты идентичны координатами станции или
одинаковые координаты двух точек в засечке.
Нажмите любую клавишу для возврата в экран ввода точки. Затем используйте
другую точку.
Мало места
100.34
Не достаточно памяти для записи станции при запуске любой функции
Установки станции.
Чтобы ...
Нажмите ...
вернуться в главный экран
[ESC] или программную кнопку Прерв. Используйте
измерений
программную кнопку Удал в Менеджере проектов для
удаления ненужных проектов.
продолжить
[ENT] или программную кнопку OK. Вы не можете быть
уверены в записи всего процесса.
Требуются XY коорд
100.35
Введенная точка станции или задняя точка ST/BS не содержит N/E координат.
Нажмите любую клавишу для возврата в экран ввода точки. Затем используйте
точку, имеющую N/E координаты.
Требуются Z коорд
100.36
Введенная точка высотного репера не содержит Z координату.
Нажмите любую клавишу для возврата в экран ввода точки. Затем используйте
точку, имеющую Z координату.
184 Электронный безотражательный тахеометр серии NPR-302. Руководство пользователя
Сообщения об ошибках
10
Ошибка системы
=Системная ошибка=
100.37
Система обнаружила внутреннюю ошибку, связанную с работой системы на
нижнем уровне.
Нажмите любую клавишу для выключения инструмента. После отображения
этого сообщения система будет перезагружена. Если вам по-прежнему
необходимо отснять точки на этой площадке, включите инструмент и повторите
процедуры открытия проекта и установки станции.
Данные, сохраненные до появления этой ошибки, будут гарантированно
сохранены в файле проекта.
Если эта ошибка будет часто повторяться, свяжитесь с вашим дилером или
службой технической поддержки Trimble и продиктуйте сообщение,
отображаемое на экране ниже строки Системная ошибка.
185
10 Сообщения об ошибках
186 Электронный безотражательный тахеометр серии NPR-302. Руководство пользователя















содержание      ..      1      2
