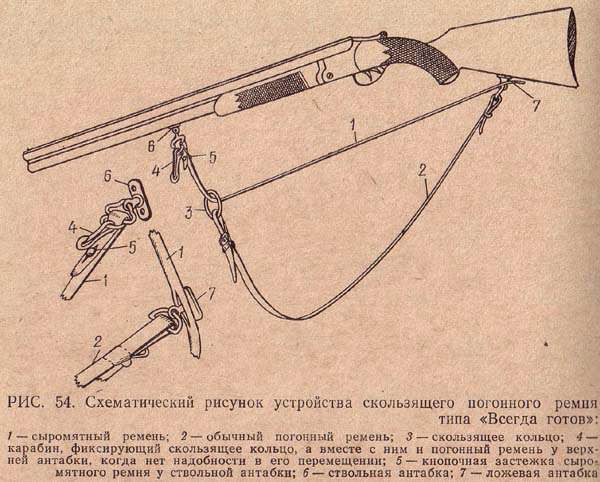

  • Ружейный ремень "Всегда готов к действию"




    Глава X. Иностранное охотничье оружие

  • Иностранное охотничье оружие




    Вместо заключения

  • О некоторых неправильно употребляемых терминах




    Приложение 1. Наиболее характерные образцы отечественных охотничьих ружей

  • Часть 1

  • Часть 2

  • Часть 3

  • Часть 4




    Приложение 2. Главнейшие испытательные клейма на охотничьих ружьях

  • Определение основных характеристик ружья по клеймам и надписям на нем




Список литературы

Предисловие ко второму изданию




Посвящаю моему другу - жене, охотнику и спортсмену

Тамаре Тимофеевне Зайцевой-Штейнгольд Автор - известный специалист по охотничьему оружию, мастер спорта СССР, судья всесоюзной категории но стрельбе, почетный член нескольких охотничьих обществ.

Первое издание его книги вышло в свет в 1974 г. и разошлось в течение нескольких часов. Книга получила хороший отзыв в журнале "Охота и охотничье хозяйство" и много восторженных отзывов со стороны читателей. Книга интересна и отличается от других подобных изданий тем, что автором впервые творчески разработан и освещен вопрос о задержках (временных, относительно легко устранимых неисправностях) в механизмах охотничьего оружия; раскрыты причины, влияющие на точность стрельбы и вытекающие из несоответствия ложи и конституции стрелка, и указаны способы их устранения; приведены необходимые исправления ложи в зависимости от видимости мушки относительно середины прицельной планки; выявлена взаимосвязь калибров, сверловок и длин стволов; показаны схемы устройств различных дульных конструкций, дано четкое и полное представление о классификации охотничьего оружия по его тактико- техническим особенностям.

Настоящее издание вызвано большим спросом на книгу. Оно отличается от предыдущего тем, что в нем дан обзор иностранного оружия; изложен способ изготовления ложи рационального типа по методу автора, введена систематизация и внесены добавления в изображения клейм на иностранном оружии; расширены данные по правилам безопасности в обращении с оружием и т. п.

Книга хорошо иллюстрирована и снабжена большим количеством справочных таблиц. Она поможет читателю выбрать ружье, подогнать по своей конституции и правильно эксплуатировать его. Написана книга сжато, простым доходчивым языком. Она может быть полезна как начинающим охотникам и спортсменам, так и охотникам, имеющим многолетний опыт промысловой и любительской охоты, а также спортсменам, длительное время занимающимся спортивной стрельбой.

Книга представляет большой интерес и для зарубежного читателя.




Краткая историческая справка




Когда и кем был изобретен дымный (черный) порох, точно неизвестно. Однако есть основания утверждать, что впервые это удалось китайцам. Сначала дымный порох использовали для увеселительных целей - устройства потешных огней и подобия ракет, а позднее как вещество, необходимое для метательного оружия. Так к 1259 г. относится описание китайцами нового оружия - "копья яростного огня". Это была бамбуковая трубка, закрытая с одного конца; в открытый конец насыпали заряд пороха, а на него немного круглых камешков. При поджоге пороха через небольшое отверстие в стенке бамбуковой трубки из ее открытого конца вместе с пламенем и дымом вылетали камешки. Они выбрасывались с большой силой и летели значительно дальше, чем при метании рукой или пращой. Таким образом, китайское "копье яростного огня" было зачатком ручного огнестрельного оружия.

В 1290 г. арабский писатель Гассан аль-Рамах дал описание первой пушки, состоявшей из отрезка древесного ствола, по оси которого делали отверстие таких размеров, что в него можно было просунуть руку. В канал насыпали порох и вкладывали круглый камень. При поджоге вставленного в канал фитиля раздавался оглушительный выстрел. Существует версия, что умение делать порох перешло от китайцев к индусам, от них к арабам, а от последних к европейцам (испанцам, французам, итальянцам, немцам и т. д.). Европейцы познакомились с применением пороха в период крестовых походов.

Особенно быстро стал распространяться порох по европейским странам в начале XIV в., когда его метательные свойства исследовал немецкий монах Бертольд Шварц в городе Фрейбурге.





Позднее ствол стали отливать из чугуна или бронзы. Так появилась "огневая палица" (рис. 1) - первое, очень грубое и примитивное ружье, имевшее трубку (которая теперь называется стволом) и ложу в виде деревянной державки. Стреляли из огневой палицы так. Ставили ее вертикально, отверстием трубки вверх. Насыпали порох и горсть мелких камней. Взявшись обеими руками за державку, палицу поднимали на уровень глаз. Стрелок прицеливался вдоль внешней образующей трубки, а помощник по команде поджигал порох. В ту пору добыча огня была сложной. Ударяя по кремню железным или стальным бруском - кресалом, высекали искру на трут (длинный фитиль толщиной 1 - 1,5 см), чтобы его разжечь. Огневую палицу заряжал стрелок, а добывал огонь и поджигал порох его помощник. Позднее все это делал один стрелок. Ствол палицы имел длину 50 см. Скорострельность ограничивалась одним выстрелом за 10 мин.

Отдача была так велика, что стрелок нередко падал со своим оружием на землю.

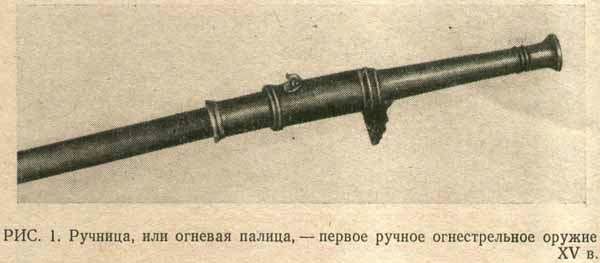

В дальнейшем огневую палицу усовершенствовали. Затравочное отверстие сделали сбоку, снабдив его полкой (желобком), куда насыпалось немного пороха. Ствол удлинили сначала до 1 м, а потом до 1,5 м. Во всю длину ствол прикрепили к деревянной ложе с прикладом. Такое сооружение оказалось очень тяжелым, поэтому к нему придавали металлическую подставку длиной в рост стрелка с рогулькой (вилкой) на одном конце и острием на другом. Чтобы произвести выстрел, нужно было воткнуть в землю железную подпорку, засыпать в дульную часть заряд пороха и шомполом забить в канал ствола круглую свинцовую пулю; поставить переднюю часть ствола в рогульку упора; подсыпать немного пороха на полку; прицелиться и поджечь горящим фитилем (трутом) порох на полке. Такое ружье стали называть аркебузой, а в России - пищалью.

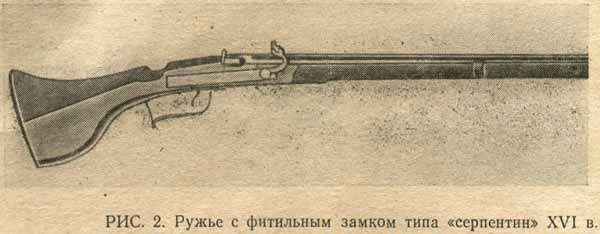

В 1423 г. аркебуза (рис. 2) приобрела курок и спусковой крючок в виде вытянутой латинской буквы S. На конце курка имелась щель, куда зажимался тлеющий фитиль. Такой аркебузой стало пользоваться удобнее, так как после прицеливания оставалось нажать на спусковой крючок, чтобы курок с фитилем опустился на полку и воспламенил порох. Усовершенствованную аркебузу с фитильным замком стали называть мушкетом или серпентиной из-за того, что курок со спусковым крючком напоминал змею (по латыни - серпеус).

Диаметр канала ствола колебался от 20 да 30 мм. Свинцовые пули имели массу от 30 до 70 г, а заряд пороха

  • до 10 г. Отдача была очень велика, стрелок никогда не прикладывал щеку к прикладу и очень часто после прицеливания отклонял голову в сторону, чтобы не получить удар в щеку. В мушкетеры подбирались сильные, рослые и выносливые солдаты. Низкая скорострельность и плохая меткость мушкетов приводили к

    тому, что во всех армиях сохранялись главным образом луки и арбалеты, а мушкетов было мало, но к ним привлекало внимание высокое пробивное действие пуль.

    В 1525 г., после битвы у итальянского города Павия, все армии начали усиленно вооружаться мушкетами, Дело в том, что в этом бою было нанесено полное поражение рыцарской, закованной в латы кавалерии, так как свинцовые пули легко проходили сквозь стальную броню. Могущество огнестрельного оружия стало очевидным.








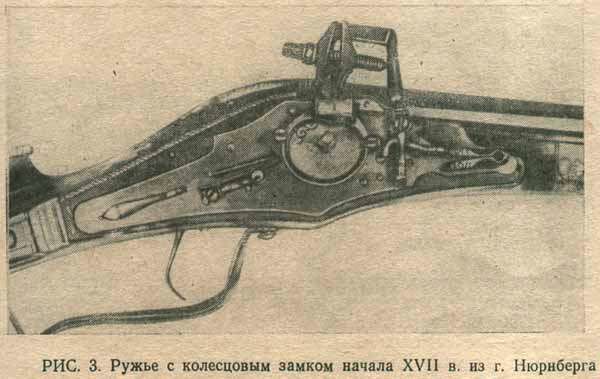

    В 1517 г. немецкий оружейник из г. Нюрнберга изобрел так называемый колесцовый замок (рис. 3), который представлял собой стальное пустотелое колесико с острыми зубчиками на наружной поверхности. В полой части колесика помещалась пружина от часового механизма, заводившаяся перед выстрелом часовым ключом. К поверхности колесика при выстреле прижимали курок, на конце которого был закреплен кусок кремня. При нажиме на спусковой крючок защелка освобождала колесико. Она под действием раскручивающейся пружины начинало быстро вращаться, и от трении кремня по металлу высекался сноп искр. Искры попадали на полку с порохом, поджигали его, и происходил выстрел. Это избавило оружие от тлеющего фитиля.

    Испанцы значительно упростили колесцовый замок (По этому поводу в последнее время у оружейных историков есть расхождения. Изобретение ударно-кремневого замка приписывают и французам, и голландцам, и др. Возможно, что такой конструкции замок появился у многих европейских оружейников почти одновременно, так как в крестовых по ходах участвовали европейцы разных национальностей, и они видели их у народностей Ближнего Востока. Мавры, покорившие Испанию, имели такое оружие, и испанцы могли ознакомиться с ним раньше, чем другие европейцы.

    Поэтому испанскую версию автор считает более правильной и поддерживает ее). Вместо колесика с пружиной они поместили под полкой на шарнире продолговатую стальную пластинку (кресало), а к курку прикрепили кремень. Курок снабдили сильной пружиной, стремившейся повернуть его вокруг оси. Перед выстрелом курок взводили, пружина нагнеталась, и боевой взвод заскакивал на шептало. При нажиме на спусковой крючок боевой взвод курка освобождался от шептала, под действием пружины быстро поворачивался на своей оси и наносил удар по кресалу, откидывая его вперед. При этом открывался доступ к пороху, находящемуся на полке, высекался сноп искр. Порох воспламенялся, и происходил выстрел.





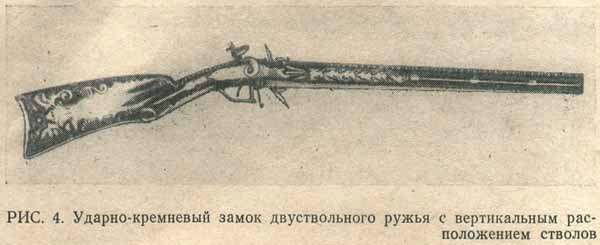

    Таким образом, ружья получили механизм, служивший для воспламенения пороха, имевший курок с кремнем, спусковой крючок, спусковой рычаг, пружину и кресало. Все это вместе взятое стало называться ударно-кремневым замком (рис. 4), который был относительно устойчив против сырости и ветра и всегда готов к действию. Другим, не менее важным, усовершенствованием было уменьшение массы ствола за счет уменьшения толщины его стенок и укорочения. Калибр уменьшили до 20 мм. Такое усовершенствованное ружье называли кремневым, или фузеей. Фузеи были приблизительно в 2 раза легче мушкета.

    Свыше 100 лет фузеи оставались без изменений, хотя и имели много недостатков. Главнейшими из них были частые осечки из-за отсутствия искры при ударе курка по огниву. В среднем на десять ударов курка приходилось пять осечек.








    В 1799 г. английский химик Говард сделал замечательное открытие - он изобрел так называемую гремучую ртуть, а англичанин Джозеф Эгга в 1818 г. изобрел гремучертутный капсюль, что привело к изменению замковой части ружья. У курка был выброшен кремень - он превратился в молоточек с полым лбом. В ствол ввинчивалась тонкая трубка - затравка, или брандтрубка, на которую надевался капсюль (некоторые неправильно называют его "пистон"). Для выстрела нужно было зарядить ружье порохом, дробью или пулей, взвести курок, надеть на затравку капсюль и нажать на спусковой крючок. От удара курка по капсюлю гремучая ртуть взрывалась и воспламеняла порох. Происходил выстрел. Так появились ударно-капсюльные замки (рис. 5, 6). Осечек у них почти не бывало.





    Еще древние греки понимали, что брошенному продолговатому телу придает устойчивость быстрое вращение вокруг продольной оси, и приделывали скошенное оперение к стрелам. Эта идея впоследствии привела к устройству винтовых нарезов в канале ствола. Впервые нарезные каналы стволов появились у русских оружейников. Еще в 1615 г. они изготовили медную пищаль с десятью винтовыми желобками в канале ствола. Это и была первая винтовка. За границей винтовки появились 15 лет спустя. Но от них скоро отказались из-за очень трудного вставления пули в канал ствола по нарезам. Делались некоторые попытки к устранению этого недостатка, но получить желаемого эффекта не удавалось.

    Конструктивное развитие нарезного огнестрельного оружия в значительной мере продвинулось вперед с изобретением бельгийским офицером Минье пули с "юбкой" снизу. Такая пуля легко вставлялась в канал ствола, а при выстреле плотно заполняла нарезы и приобретала необходимое вращение.








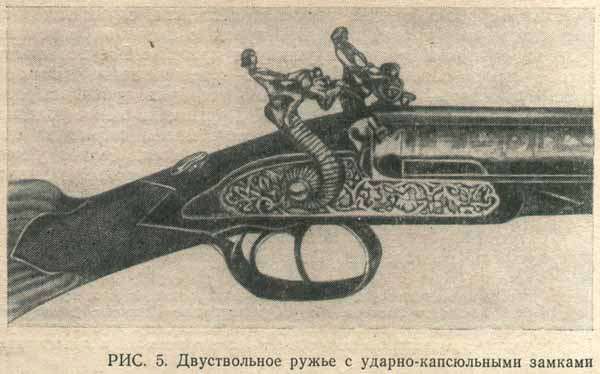

    Все ружья, заряжавшиеся с дула (их называли еще шомпольными), в том числе и винтовки Минье, можно было заряжать только стоя, а это создавало опасность поражения пулями противника. Эти ружья имели очень низкую скорострельность. Возникла необходимость заряжания с казенной части ствола. Эта задача была решена русскими оружейниками еще в эпоху кремневого оружия. Тульский мастер Иван Лялин сделал

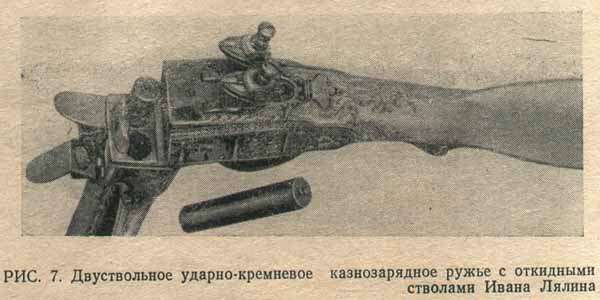

    двуствольное ружье (рис. 7) для императрицы Екатерины II, в котором с казенной части в каналы стволов вставлялись металлические каморы - патроны. Но такие ружья не получили развития из-за сложности устройства.

    Первое относительно удачное казнозарядное ружье предложил в 1836 г. немец Николай Дрейзе. Оно имело продольно скользящий с поворотом затвор, где помещался ударник с длинной иглой. При отводе затвора назад открывался канал ствола и в него вводился унитарный патрон, состоящий из пули с деревянным поддоном. В нижней части поддона находился капсюль. Пуля с капсюлем и порох помещались в бумажную оболочку, соединявшую их в одно целое - патрон. С движением затвора вперед боевой взвод ударника становился на шептало, боевая пружина сжималась, а корпус затвора шел вперед, закрывая канал ствола, и с поворотом рукоятки затвора происходило его сцепление со ствольной коробкой. При нажиме на спусковой крючок ударник освобождался и с большой силой перемещался вперед. Игла прокалывала бумажную оболочку, проходила сквозь порох и ударяла в капсюль. Порох воспламенялся и происходил выстрел. Такая винтовка носила название игольчатой. Однако игла часто ломалась и ружье выходило из строя, поэтому оружейники стали искать другие способы решения проблемы казнозарядности оружия.

    В эту пору возникает много хитроумных устройств. Появились ружья и револьверы системы Лефоше, имевшие патроны с бумажной, а потом и с металлической гильзой, у которых капсюль находился внутри гильзы и в него упирался стерженек (шпилька), выступавший наружу у дна, сбоку гильзы.

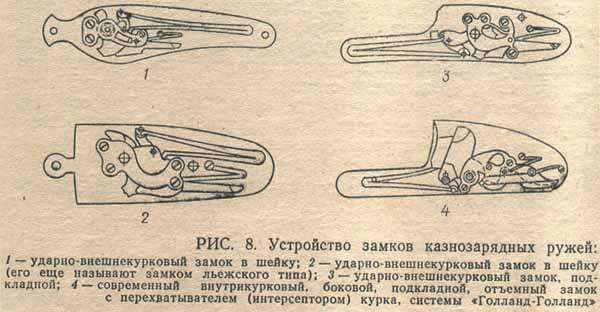

    Ружья системы Лефоше имели наружные курки, наносившие удар по выступающим стерженькам. Это оружие и патроны представляли опасность для самого стрелка, так как при ударе о выпускающий стерженек мог происходить выстрел.

    Другим решением вопроса явилась запрессовка капсюльного состава в закраину гильзы по кольцу. Боек, нанося удар сбоку, воспламенял ударный состав, одновременно загорался порох - происходил выстрел. Такая система с кольцевым расположением капсюля (и, следовательно, кольцевым воспламенением) сохранилась и по сей день у малокалиберных винтовок (их неправильно у нас называют ружьями "бокового огня"). Недостатком этой системы является то, что нельзя сделать патроны большой мощности, так как при высоких давлениях пороховых газов гильза прорывается в месте удара по ней бойка ударника. Пороховые газы, попадая в ударный механизм, портят и разрушают его.

    Во время гражданской войны в Америке (с 1861 по 1864 г.) гильзу с капсюлем в центре стали делать не из бумаги, а из меди. Вторым усовершенствованием было устройство у затвора выбрасывателя, а в коробке - отражателя использованных гильз. Третьим новшеством было присоединение к винтовке коробки, или магазина, где помещалось несколько патронов, подаваемых пружиной в ствольную коробку после отражения использованной гильзы. Так появились первые казнозарядные центрального боя (или воспламенения) магазинные винтовки и ружья (рис. 8).








    Современное гладкоствольное дробовое ружье представляет собой двустволку с вертикально расположенными откидными отъемными стволами, внутренними курками и одним спусковым крючком, работающим на оба ствола с селектором (переключателем), позволяющим вести стрельбу в любой последовательности. Заряжается с казны, воспламенение центральное.

    Охотничьим ружьем ближайшего будущего явится самозарядная магазинная одностволка, на 2 - 3 патрона для любительской охоты и на 5 патронов - для промысла.

    Охотничьи современные нарезные винтовки или карабины - это двустволки с вертикальным или горизонтальным расположением стволов и одностволка с магазином (чаще коробчатым) и продольно скользящим затвором с поворотом.

    Смешанным, или комбинированным, современным охотничьим оружием являются двойники (один ствол нарезной, другой гладкий), трехстволки с разной комбинацией нарезных и гладких стволов и, наконец, четырехстволки с двумя стволами (нарезными), расположенными в вертикальной плоскости, и двумя гладкими - в горизонтальной.




    Классификация охотничьего оружия




    В настоящее время все охотничье оружие классифицируется по следующим основным, наиболее характерным признакам:

    • по устройству каналов стволов - гладкоствольные, нарезные и гладкоствольно-нарезные (парадоксы);

    • по применяемому снаряду - дробовые, пулевые и пуле-дробовые (парадоксы и сверловка Ланкастера);

    • по комплектованию стволов в ружье - гладкоствольные или дробовые, нарезные или пулевые, гладкоствольно-нарезные или пуле-дробовые (со сверловкой стволов - парадокс или Ланкастера) и комбинированные (с разным сочетанием гладких и нарезных стволов);

    • по числу стволов - 1, 2, 3 и 4-ствольные;

    • по способу заряжания - шомпольные и казнозарядные;

    • по расположению капсюля и ударника (бойка) - центрального и кольцевого воспламенения;

    • по устройству ударного механизма - внешнекурковые (с наружными курками), внутрикурковые (с внутренними курками) и ударниковые;

    • по числу имеющихся в ружье патронов - однозарядные и многозарядные, или магазинные;

    • по устройству запирающего механизма - с запиранием при помощи пружинных защелок (все ружья с откидными стволами), с болтовым продольно скользящим с поворотом рукоятки затвором, с продольно скользящим с перекосом остова затвором, с инерционным и комбинированным запиранием - инерционно-ручным (с инерционным или с поворотом рукоятки) затвором;

    • по расположению и форме магазина - ружья с коробчатым, с трубчатым подствольным и трубчатым, помещаемым в прикладе магазином;

    • по расположению привода или рычага запирающего механизма - системы с верхним ключом (рычагом), системы с нижним рычагом, системы с боковым рычагом, системы со скользящим цевьем, системы с рукояткой у затвора;

    • по принципу действия перезаряжающего механизма у самозарядных ружей - системы, действующие на отдаче (откатке) подвижного ствола с длинным и коротким ходом; системы, работающие на отводе из ствола пороховых газов; системы, функционирующие на подвижном патроннике; системы, основанные на инерционном принципе; со свободным затвором и связанным затвором (система Шьёгрена), смешанные системы, т. е, с самозарядно-ручным приводом;

    • по устройству соединения ствола со ствольной коробкой - разборные с отделяющимися стволами, неразборные и складные.




Основные части и механизмы охотничьего ружья




Охотничьи дробовые гладкоствольные ружья бывают с откидными и отъемными стволами (или стволом), с неподвижными стволами (или стволом) и со скользящим подвижным отъемным стволом. Эти ружья могут быть одноствольными, двуствольными и самозарядными магазинными.




Одноствольное ружье

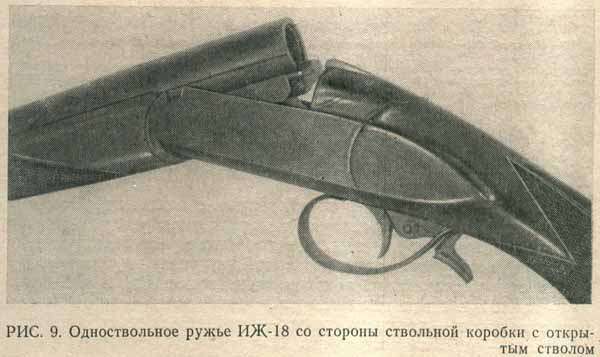

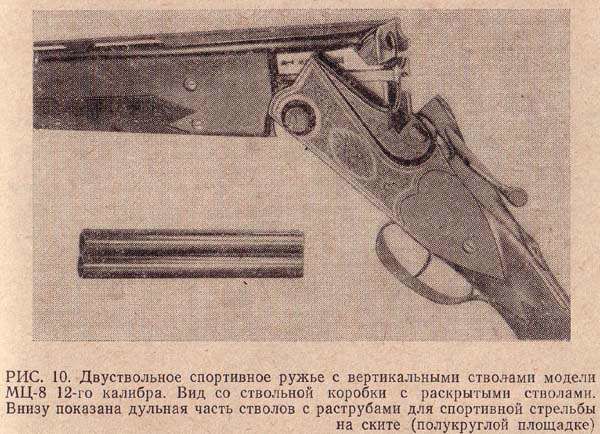

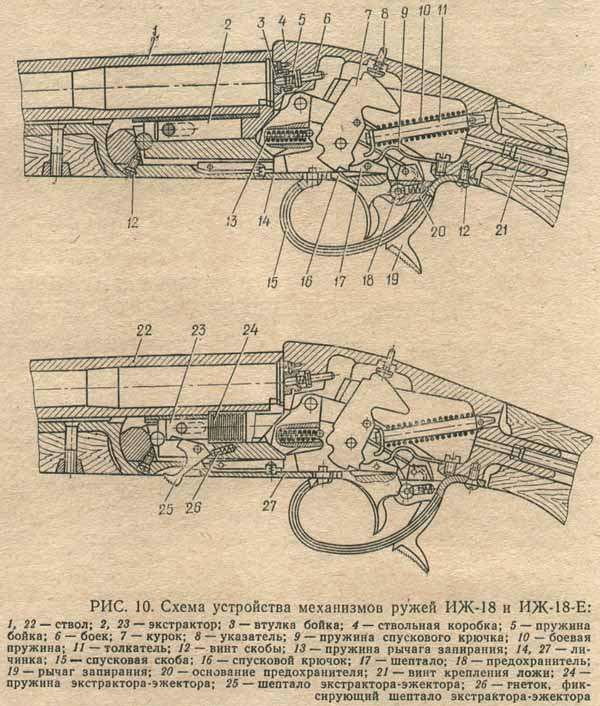

Одноствольное ружье (рис. 9 и 10) состоит из следующих основных частей: ствола, ствольной коробки (колодки), запирающего механизма, ударно-спускового механизма, ложи с цевьем и прибора (мелких деталей, не вошедших в тот или иной механизм или узел).





Ствол - относительно тонкостенная стальная трубка, служащая для помещения снаряда и заряда, для разгона снаряда и направления его в цель. Всякое огнестрельное оружие по своему существу представляет собой двигатель внутреннего сгорания с прямолинейным невозвратным ходом поршня. В таком представлении ствол является цилиндром этого двигателя, снаряд с пыжами - поршнем, порох - горючей смесью, а пороховые газы - рабочим веществом.





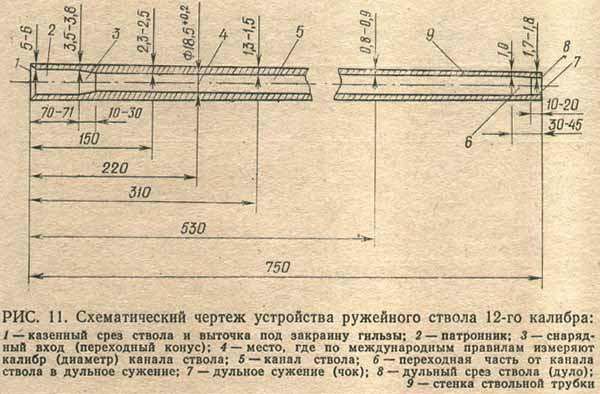

Внутренняя часть ствола, называемая каналом, делится на три части: казенную (заднюю), собственно ствол (от казенной до дульной части) и дульную (переднюю). В казенной части канала ствола есть уширенный по диаметру участок - патронник, служащий для помещения унитарного патрона. Длина патронника в зависимости от назначения конструкции и калибра ружья колеблется от 50 до 76 мм. Чаще всего у обычных ружей она бывает 65 и 70 мм.





Далее расположен конический переход от патронника в канал ствола - снарядный вход, позволяющий использовать гильзы без точного соответствия их длине патронника и формирующий дробовой снаряд при переходе из гильзы в канал ствола. Длина его колеблется от 10 до 30 мм. Чаще всего у хорошо сделанных ружей он бывает от 15 до 20 мм. В собственно канале ствола снаряд получает разгон под действием давления пороховых газов. Канал ствола имеет определенный диаметр (мм), именуемый калибром (рис. 11). У гладкоствольных дробовиков и нарезных штуцеров, стреляющих свинцовыми пулями без оболочки, принято калибр обозначать числом круглых пуль, отливаемых из одного фунта (в английской мере массы равен 453,6 г) чистого свинца в четном счете, точно соответствующих диаметру канала ствола в 220 мм от его казенного среза (см. табл. 1 и 2).




T A 6 JT H U A I

,llnaMerpbl (Ka11n6p1>1) Kananos cTs9.11011 Jl)lo6oehlx pyll\ell Tyn&cKoro opylf(eilnoro sa11011.a n UJ<.H 6 COO no nponsaoAcTeeHHhlM TY









Kanu6pbl

Kpyrnblx

n}'JJRX




HoMunB-nM

All8MOTp08

Ka11anon

cTuonoa. MM




J].onyCKll•

""'




Kanu!Spbl &pyrnbfX nyJrnx

Bowuuanb1

,AOMOTpGB J<8Ht1Jt00 CT80JtOO, MM

J].on.y..C.KRo

12

16

20

18,5

17,0

15,5

+0.2

--

28

32

14,0

12,5

-

+0.2




II M lj II II e. l(a11a11 CTB0113 OT naTpo111111Ka JI,0 JI.YllbHOrO cylKe1111n HMeeT

o6wyio KOHYCllOCTb npeAeJJ8X OT O, JI,O o,15 MM.




T A B JT H U A 2

,llnaMeTphl (11a.nn6pbl) llBHB.1108 CTBOllOB no ABHllhlM Te rnH'leCKOll

nnreparyphlnpocneKTOB, K&Tanoroa




CTpn nbl, Kanu!Spbl (AllSMCTPbl) 11 ,AO(JyCKll. 101




CCCP CW A Cl> pa llllHll rJJ.P




12 18,6

16 17,Q

20 15,9

18,s+o.2



11,0+0 2

15,5+-0.2

18,52+0·1

16,82+04 l5,62+01

18,5 +0,2 ·

16,81+02

15,62+02

18,2-18,"5

16,8-17,2

15,6-16,0

18,4±0,2

17,0±0,2

15,9±0,2







Q.



..:...

",.' ,, o =

n p o,A O n >l< c ll IJe

CTpnnhl. 1<n11116pw (AH•MCTpbl) 11 ,Aonycuu.N••

0: <t Me>1<11y·



no c1>nuT11•n>·

21 CKlt/11 98P4C.·

c. :1 pnM CTbonoo

'g c

0: <1>Pr liMbtHH liTOnllll HBPOJlllOSI

".,";ii

5uO"




KOH BeHl,.\HSI

ua 31(CD0-74

n MocMoe.

co.g'°,

(n llTOp)

12 18,6 18,2-18,6 18,4-18,6 18,4+0·18,z+0.4 1a,4+o·2

2



'



16 17,0 16,8-17,2 16,8-17,0 16,8+0·16 8+0.4 11,0+0

20 15,9 15,7-16,I 15,8-16, I 15,6+015,1+0-




nII M lj II H e: CospeMe mble KaHallbl C'l1l0.ll08 (xpoMe Poccu n JJ.0 pe1101110- UllH, Aur111111 H CWA) n.ena1ot c o6D.1ell KoHyc11ocT&10 OT narpo111111Ka AYllbHOMY eylKCHHIO n n e)!e. nax 0,11.9 0,2 MM.

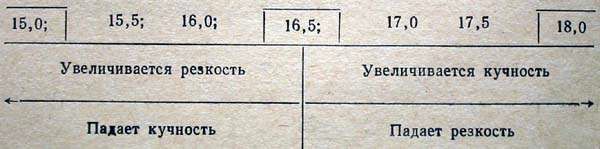

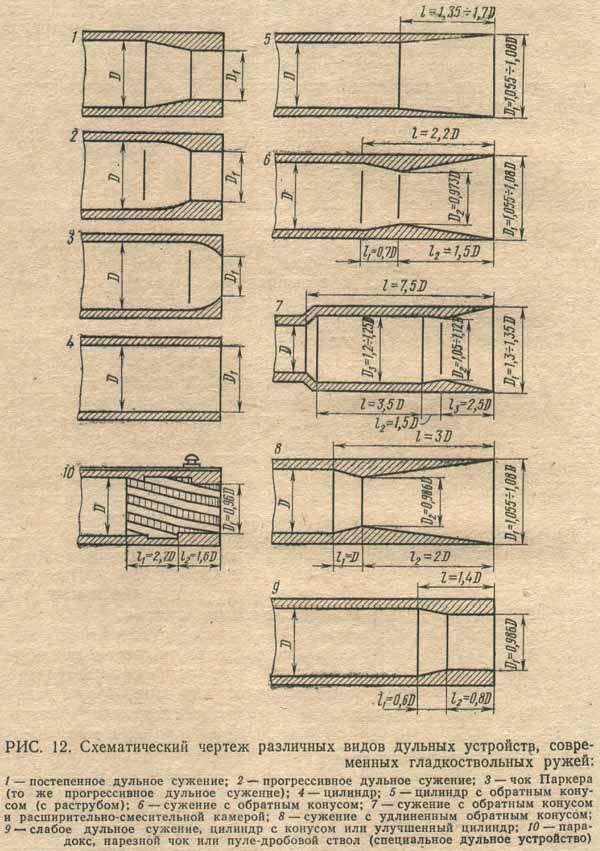

Дульная часть состоит из переходного конуса и дульного сужения, или чока. Дульное сужение предназначено для вытяжки дробового снаряда, способствующей его компактном полету в воздушном пространстве в целях повышения убойной эффективности стрельбы (т. е. дальнобойности), связанной с так называемой кучностью (густотой) попадания дроби в цель. У современных ружей дульная часть ствола (стволов) имеет различное устройство (рис. 12). На эффективность выстрела (резкость, кучность, дальнеубойность, постоянство боя и точность попадания) влияет и длина ствола, которая у современных дробовиков находится в пределах от 500 до 840 мм, а у нарезных стволов - от 400-450 до 620 мм, в зависимости от калибра, типа и назначения ружья.





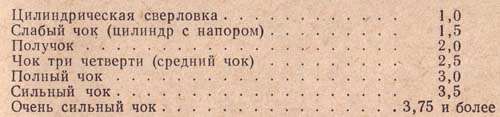

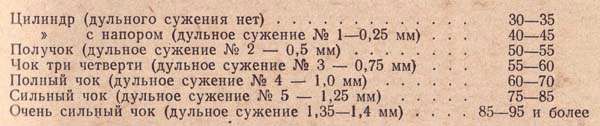

Цилиндр - так называют сверловку канала ствола, не имеющую в дульной части никаких дульных сужений. Это может быть строгий цилиндр от снарядного входа у патронника и до дульного среза ствола. Это может быть и цилиндр с очень слабой конусностью на протяжении всего ствола (от 0,1 до 0,2 мм). Такая сверловка обеспечивает ровную по плотности и широкую по кругу дробовую осыпь. Необходима при стрельбе на близких дистанциях. Допускает стрельбу всеми номерами дроби и картечи, всеми видами пуль, в том числе и круглыми калиберными.

Слабый чок, цилиндр с напором, или улучшенный цилиндр - это сверловка канала ствола, имеющая в дульной части самое слабое дульное сужение - от 0,15 до 0,25 мм. Такая сверловка дает бОльшую по кучности дробовую осыпь и уменьшает на определенных дистанциях общий круг рассеивания дроби.

Назначение то же, что и цилиндра, но делают ее, когда требуется большая плотность попаданий дроби на единицу площади рассеивания. Эта сверловка допускает стрельбу всеми номерами дроби и картечи, а также пулями всех видов и систем, в том числе и круглой калиберной, если последняя проходит по каналу ствола с легким трением.

Получок - дульное сужение 0,5 мм. Применяется в обычных условиях современной охоты для первого выстрела на умеренных дистанциях стрельбы всеми номерами дроби и картечи, специальными и подкалиберными круглыми пулями.

Средний чок (или чок 3/4) - дульное сужение 0,75 мм. Средним называют его, видимо, потому, что он составляет примерно половину от максимального дульного сужения (очень сильный чок достигает 1,45 мм). Служит для стрельбы на дальние дистанции дробью всех номеров (особенно крупной) и картечью.

Допустима стрельба подкалиберными (например, 16-го калибра в 12-м) круглыми и особенно специальными пулями.

Полный чок - дульное сужение 1,0 мм. Служит для стрельбы на предельные дистанции, особенно средними и малыми диаметрами дробин. При стрельбе крупной дробью и особенно картечью кучность и равномерность осыпи ухудшаются. Допустима стрельба специальными пулями и круглой подкалиберной.

Сильный чок - дульное сужение 1,20 - 1,25 мм. Служит для стрельбы на дальние дистанции только мелкой дробью от №7 (диаметром 2,5 мм) до №10 (диаметром 1,75 мм). Не годится для стрельбы крупной дробью и особенно картечью. Нельзя стрелять и специальными пулями, рассчитанными на стрельбу с дульными сужениями (Якан, Бреннеке, Штендебаха, Майера и т.п;, выпускаемые отечественной промышленностью). Очень сильный чок - дульное сужение 1,4 - 1,45 мм. Это предельное и очень редко встречающееся дульное сужение. Пригодно только для стрельбы мелкой дробью (№8, 9, 10) на предельные дистанции. При крупных номерах дроби дает очень плохой бой. Нельзя стрелять никакими пулями.

Сверловка канала с раструбом служит для стрельбы на короткие дистанции, когда требуется очень широкая по кругу дробовая осыпь с равномерным распределением дробин по площади мишени.

Применяется для спортивной стрельбы на полукруглой площадке. Представляет собой уширение дульной части ружей 12-го калибра по диаметру до 8-го калибра (т. е. примерно 22-22,5 мм), заканчивающееся дульным сужением с обратным конусом (напоминающим сопло Лаваля для паровых турбин).

Увеличенный разброс дроби раструба основан на следующем. Дробовой снаряд из канала ствола диаметром 18,5 мм переходит в камеру, диаметр которой на 4 мм больше, и под расклинивающим воздействием стремится занять это пространство. Дробины прижимаются к стенкам раструба, пороховой пыж оказывается не способным перекрыть увеличившееся пространство, пропускает пороховые газы в дробовой снаряд и смешивается с дробинами. Затем дробовой снаряд, пройдя короткое сужение, несколько вытягивается по длине и переходит в коническое расширение. Все это дает большой разброс дробин по кругу с некоторой вытяжкой дробового снопа по направлению его полета.

Такие раструбы можно использовать для стрельбы из-под собаки, по тетеревиным выводкам, куропаткам, перепелам, уткам на вечернем перелете и т. и. Наилучший эффект достигается при стрельбе мелкой дробью (№ 9 и 10).

Дульные насадки (или съемные чоки), поличоки, компенсаторы (рис. 13) - это дульные отъемные устройства, предназначенные главным образом для одноствольных, однозарядных, одноствольных магазинных и одноствольных самозарядных ружей. Дульные насадки представляют собой стальные трубки разной длины и с разным дульным сужением. Имея набор таких насадок, можно по условиям охоты быстро менять размер дульного сужения, а следовательно, и кучность боя ружья в очень широких пределах - от цилиндра до полного чока. При насадке с обратным конусом можно получить расширенный разброс дроби. Именуют такую насадку спридером.





Поличок - неотъемная навинчиваемая на дульную часть насадка ствола, состоящая из основания с навинченной на дульную часть муфтой с конусом по внутренней поверхности.

В том месте, где прилегает конус муфты, основание поличока имеет относительно тонкую трубку, разрезанную на шесть лепестков вдоль оси поличока. На наружной поверхности лепестков тоже сделан конус, сопрягающийся с муфтой. Конец трубки с лепестками подвергают специальной термообработке, чтобы лепестки пружинили и стремились все время разжиматься.

Внутренний диаметр основания поличока делают равным диаметру канала ствола. Таким образом, если при навинчивании конус муфты не сжимает лепестки, а только соприкасается с ними, то никакого дульного сужения не образуется, и ружье дает бой, соответствующий по кучности цилиндру. Если сделать один оборот муфтой, навинчивая ее на основание поличока, то муфта сожмет лепестки - будет слабый чок (цилиндр с напором). При дальнейшем вращении муфты сжатие лепестков основания поличока увеличивается, и образуются разные дульные сужения - получок, средний чок и полный чок. При вращении муфты в обратную сторону дульные сужения будут уменьшаться. Получается, что в одной насадке ружье имеет несколько (или много) дульных сужений (чоков). Отсюда и название этого устройства - "поли" по- гречески значит "много", а "чок" по-английски "дульное сужение". На русский язык "поличок" можно перевести как "многодульное сужение".

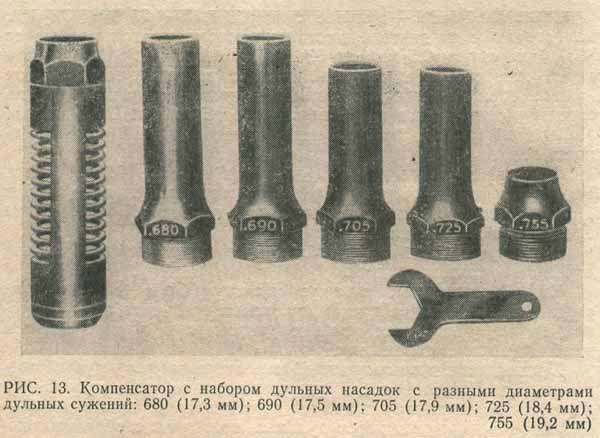

Компенсатор (см. рис. 13, первый слева) - это цжже дульная насадка, применяемая обычно в сочетании со съемными чоками или поличоком. Представляет собой цилиндр длиной примерно 100 мм и внутренним диаметром на 1-1,5 мм большим, чем калибр канала ствола. С боков, по большей части окружности, имеет прорези шириной 1,5-2 мм.

Одним концом компенсатор навинчивают на дульную часть ствола, а в дульную часть компенсатора ввинчивают разные дульные насадки (съемные чоки) или поличок. При выстреле пороховые газы, идущие за пыжами, попадают в компенсатор и через его щели выбрасываются приблизительно по перпендикуляру от направления движения дробового снаряда. Давление за пыжом резко падает, пороховые газы теряют свою скорость. Дробовой снаряд при вылете из дульного сужения не испытывает вредного воздействия пороховых газов и пыжей, вторгающихся в него в околодульной части, и не разбрасывается в стороны. От этого повышается кучность и постоянство боя ружья. Кроме того, пороховые газы, ударяясь в боковые поверхности поперечин газосбросных щелей, создают усилие, тянущее ствол вперед. Одновременно уменьшается и само реактивное действие пороховых газов, так как в большей части они выходят в боковом направлении и дульное давление резко падает. Компенсатор, уменьшая отдачу примерно на 25-30%, позволяет использовать более тяжелые снаряды и заряды по калибру в более легком ружье без увеличения отдачи.

На кучность боя ружья, зависящую от дульного сужения, влияет не само сужение, а переходная часть его от канала ствола в дульное сужение. Огромное значение имеет длина переходной части и характер перехода. В

настоящее время в оружейной практике утвердились два типа переходов от канала ствола в дульное сужение

- по конусу (конический) и по параболе (параболический). Конический переход называют еще постепенным дульным сужением.

Длина переходной части в настоящее время колеблется от 10 до 30 мм. В этих же пределах делают и суженную (цилиндрическую) часть дульного сужения, прилегающую к дульному срезу ствола. Короче 10 мм чоковый переход делать нельзя, так как создается резкое торможение дробового снаряда в дульной части, что влечет за собой неизбежное раздутие стволов перед дульными сужениями (например, в ружье ИЖ-49). Изготовлять переход в дульное сужение короче 10 мм очень заманчиво, так как это дает сильное увеличение кучности боя ружья при одном и том же диаметре суженной части чока, но делать это без одновременного увеличения диаметра дульного сужения рискованно. В среднем переходную часть дульного сужения делают в пределах 15 - 20 мм. Конический переход в дульное сужение дает более ровную дробовую осыпь без сильного ее сгущения к центру.

Параболический переход представляет собой переход от канала стволе в суженную часть по параболе с убывающим радиусом кривизны, что усиливает действие чока, и сгущение дроби к центру очень возрастает. Такие дульные сужения хороши для мелких размеров дроби при стрельбе на максимальные дальности, и потому используются в специальном спортивном оружии.

Парадокс, или нарезной чок, представляет собой дульное сужение с глубокими (около 0,4 мм) и широкими (около 5 мм) нарезами штуцерного типа. Обычно длина переходной и нарезной частей суммарно находятся в пределах от 65 до 150 мм. Это дульное устройство обеспечивает удовлетворительный бой специальной свинцовой пулей до 100 м, а дробью дает кучность боя на дистанцию 35 м в пределах до получока. При этом с увеличением калибра улучшается бой дробью, а с уменьшением калибра улучшается бой пулей, но значительно ухудшается бой дробью. Калибр парадокса может быть любой. С увеличением калибра длину парадокса уменьшают, а с уменьшением калибра, наоборот, увеличивают. Пули для парадоксов льют из 85% свинца, 5% сурьмы и 10% олова.

Снаружи, в казенной части снизу, ствол имеет крюк или крюки, предназначенные для его соединения со ствольной коробкой и запирающим устройством запирающего механизма. Здесь же, в продольном отверстии ствольного крюка и в выемке с казенного среза ствола, помещается экстрактор (выталкиватель) патронов или гильз. Снизу, несколько впереди ствольных крюков, находится малый крюк, служащий для крепления отъемного цевья. В средней нижней части к стволу крепится антабка для присоединения погонного (ружейного) ремня. По верхней части ствола может крепиться прицельная планка, а в дульной части устанавливается мушка. Прицельная планка (там, где она есть) и мушка служат для направления ружья в цель. Для обеспечения необходимой прочности, хорошего боя и посадистости ружья стенки ствольной трубки должны иметь определенную толщину.

Ствольная коробка (колодка) служит для скрепления всех частей и механизмов в одно целое и для запирания канала ствола с казенной части. Состоит из подушки с пазом для вхождения ствольных крюков; поперечного шарнирного болта; щитка (или лба) с отверстием для выхода бойка; паза для прохода рамки запирания; хвостовика, предназначенного для крепления ствольной коробки с ложей; основания спускового механизма (или спусковой личины), служащего для помещения частей спускового и в некоторых случаях ударного механизма. Хвостовик этого основания служит для крепления ствольной коробки с ложей. Обычно на хвостовике ствольной коробки в задней части располагается кнопка предохранительного механизма, а в передней, позади щитка, рычаг (ключ) привода запирающего механизма. Рычаг запирающего механизма может находиться и снизу, за спусковой скобой.

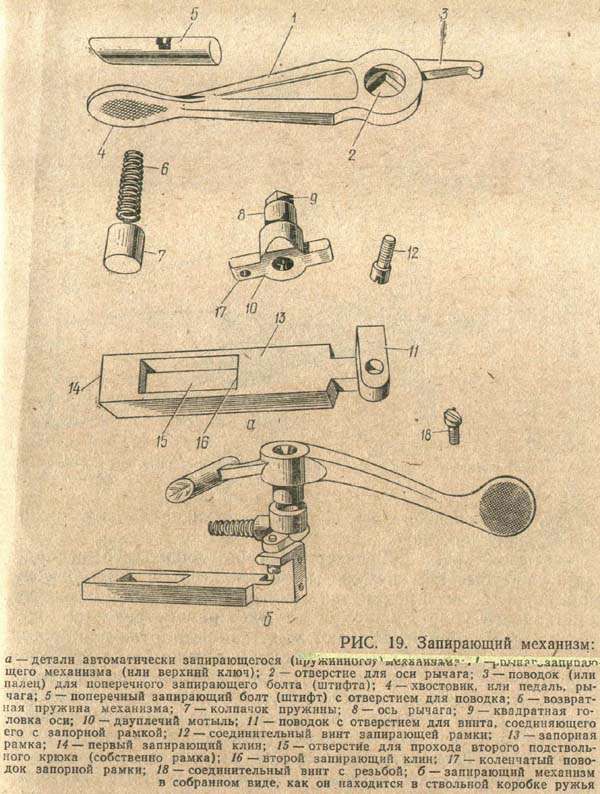

Запирающий механизм состоит из клина, рамки или передней части рычага запирающего механизма, рычага от привода запирающего механизма и возвратной пружины. Служит для прочной связи ствола со ствольной коробкой.

Ударный (замковый) механизм служит для нанесения удара по капсюлю, т.е. для его воспламенения. Состоит из курка, бойка, боевой пружины и интерсептора (перехватывателя курка).

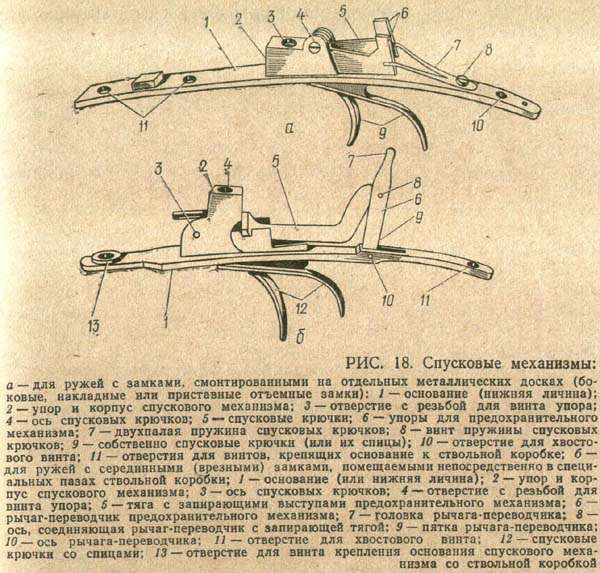

Спусковой механизм предназначен для удержания боевого взвода курка на шептале перед выстрелом и спуска курка с шептала в момент выстрела. Состоит из спускового крючка, возвратной пружины и спускового рычага с шепталом.

Предохранительный механизм служит для предохранения ружья от случайных выстрелов. Состоит из кнопки, запирающего рычага, фиксатора и пружинки.

Ложа и цевье служат для удобства пользования ружьем. Кроме того, цевье скрепляет ствол со ствольной коробкой и воздействует на экстрактор. Делают ложу и цевье из березовой, буковой или ореховой древесины. Ложа может иметь пистолетную, полупистолетную или прямую форму шейки. Приклад делают с выступом или без выступа под щеку. На затылке может быть металлическая, пластмассовая или резиновая затыльная накладка (затыльник). В последнем случае затыльная накладка играет роль амортизатора.




Взаимодействие частей и механизмов

При открывании ружья нажимом на рычаг запирающего механизма разъединяется казенная часть ствола от ствольной коробки и ствол, вращаясь на шарнире, дульной частью опускается вниз, а казенная часть поднимается вверх. Упор цевья давит на стержень зкстрактора и выдвигает его из паза казенного среза. Если ружье имеет внутренний курок, то при открывании стволов одновременно происходит его взведение

(постановка боевого взвода курка на шептало) и нагнетание боевой пружины. При внешнем курке этого не происходит. Чтобы зарядить ружье, в патронник вставляют унитарный патрон.

При закрывании ружья казенная часть ствола соединяется со ствольной коробкой, клин, рамка, или передняя часть рычага входят в соответствующие пазы ствола и прочно запирают его. Трением и упором о щиток ствольной коробки экстрактор и патрон утапливаются и становятся вровень с казенным срезом ствола, а капсюль патрона оказывается против отверстия для выхода бойка - в таком положении ружье заряжено.

Для производства выстрела приклад вставляют в плечо, наводят ружье на цель, подают вперед кнопку предохранителя при внутрикурковом ружье и тем самым снимают ударно-спусковой механизм с предохранителя, а при внешнекурковом ружье курок взводят рукой, нажимая назад и вниз его спицу.

При нажиме на спусковой крючок последний поворачивается на своей оси и освобождает боевой взвод курка с шептала. Курок под действием боевой пружины с нарастающей скоростью вращается на своей оси и наносит удар по бойку. Боек перемещается и ударяет по капсюлю патрона. Капсюль воспламеняется, поджигает порох, горящий порох образует упругие пороховые газы, давящие во все стороны с равной силой. Давление газов на стенки ствольной трубки и щиток ствольной коробки поглощается упругой деформацией металла. Снаряд же не может оказать такого сопротивления и сдвигается с места с нарастающей скоростью, так как огромная сила давления газов, направленная на дно снаряда, сообщает ему соответствующее ускорение.

По мере продвижения снаряда по каналу ствола давление пороховых газов падает, так как объем заснарядного пространства очень быстро растет. При достижении снарядом дульного среза (на расстоянии 25 калибров канала ствола ружья после дульного среза) снаряд приобретает максимальную начальную скорость vи дульную - наивысшую энергию Е0. За снарядом вырываются под высоким давлением пороховые газы и в процессе резкого расширения создают звуковую волну (хлопок).

При стрельбе бездымным порохом вылетающие пороховые газы образуют желтовато-серый дымок, а при стрельбе дымным порохом - беловато-сизый густой дым, закрывающий цель.

После выстрела ружье открывают. В этот момент экстрактор выталкивает гильзу, стрелок извлекает ее из патронника, вставляет другой патрон (если в том есть необходимость) и закрывает ружье - оно готово к следующему выстрелу. Характерными ружьями этого типа являются ИЖ-17 и ИЖ-18. Современные одностволки могут иметь эжекторный механизм, автоматически выбрасывающий использованную гильзу или патрон, давший осечку, в момент открывания ружья (ИЖ-18Е).




Одноствольное ружье с магазином и скользящим затвором

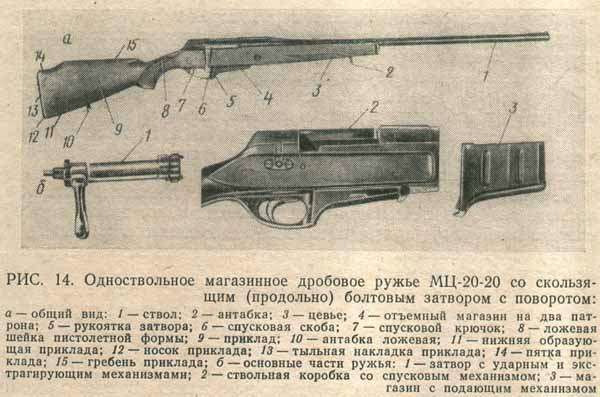

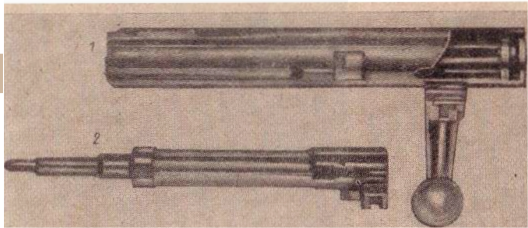

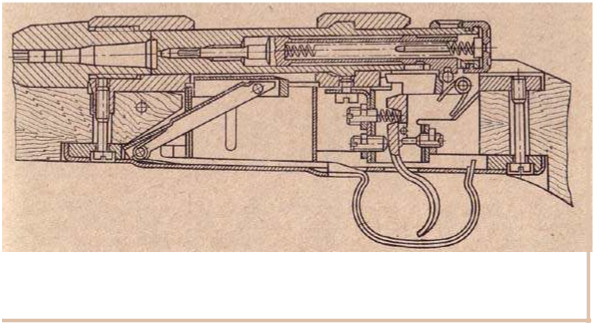

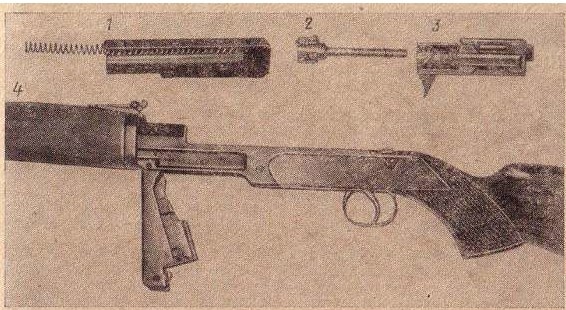

Одноствольное ружье с магазином и скользящим затвором (рис. 14) состоит из ствола, ствольной коробки (или без нее в случае пластмассовой ложи), спускового механизма, магазина, затвора, ударного механизма, ложи и прибора.





Ствол - относительно тонкостенная трубка, пенек которой ввинчивается или запрессовывается в ствольную коробку. Канал ствола в казенной части имеет уширение - патронник, в дульной части имеет сужение, а на поверхности мушку. Мушка с прицельной прорезью, находящейся на передней части ствольной коробки, образует прицельное приспособление.

Ствольная коробка - деталь сложной конфигурации, служащая для соединения всех частей ружья в одно целое. Имеет: продольный канал для помещения затвора; верхнее окно для движения рукоятки затвора, вставления патрона и выбрасывания гильз; боковой вырез для помещения рукоятки затвора при запирании; нижнее окно для прохода патронов в магазин и обратно в ствольную коробку. В переднюю часть ствольной коробки запрессовывают или ввинчивают ствол. Снизу ствольной коробки помещают спусковой механизм. Здесь же крепится магазинная коробка. В передней части ствольной коробки находится боевой упор, в задней - хвостовик с отверстием для винта. В канале ствольной коробки расположена отсечка-отражатедь для отсекания очередного патрона, идущего из магазина, для удержания патрона, находящегося в продольном канале ствольной коробки, и для отражения гильзы после выстрела при перемещении затвора назад.

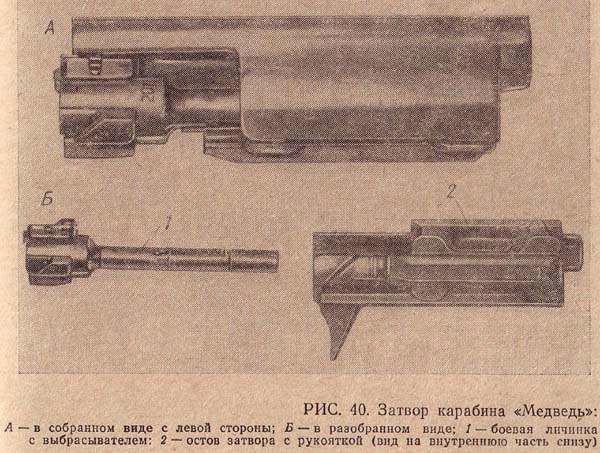

Затвор состоит из стебля с рукояткой, боевой личинки с выбрасывателем и боевыми упорами, соединительной планки, курка, ударника с венчиком и бойком и боевой спиральной цилиндрической пружины. Курок, ударник и боевая пружина образуют ударный механизм. Затвор служит для досылания патрона в патронник, прочного запирания канала ствола, производства выстрела и извлечения гильзы. Спусковой механизм имеет спусковую пружину с шепталом и спусковой крючок с задержкой затвора. Служит для удержания боевого взвода курка перед выстрелом и освобождения его во время выстрела, когда стрелок нажимает на спусковой крючок.

Магазин имеет коробчатый корпус, спусковую скобу, защелку, крышку с подающим механизмом. Служит для помещения четырех патронов и подачи их в ствольную коробку.

Ложа состоит из цевья, шейки и приклада. Шейка ложи может иметь разную форму - прямую, полупистолетную или пистолетную. У приклада бывает выступ под щеку.

Прибор - все мелкие металлические детали: ложевые кольца, защелки ложевых колец, ложевой наконечник, нагель, шомпольный упор, винты, накладка на затылок приклада.

Принадлежность включает в себя шомпол, масленку, отвертку, протирку и ершики.




Взаимодействие частей и механизмов

При заряжании, взявшись за рукоятку, поворачивают стебель затвора справа налево. В этот момент боевые упоры выходят из кольцевого паза ствольной коробки, переходят в продольный паз, а винтовой скос стебля затвора, взаимодействуя с винтовым скосом курка, отводит последний вместе с ударником назад. В этот момент венчик ударника, упирающийся в боевую пружину, сжимает ее. Боевой взвод курка заходит за шептало, так как затвор несколько отодвигается назад. При отодвигании затвора назад освобождается передняя часть ствольной коробки и открывается доступ к магазину. Каждый патрон, вставленный в

магазин, отжимает в сторону лопасть отсечки-отражателя и отсекающий зуб, опускает подающий механизм вниз, сжимая его пружины. Четыре патрона оказываются в магазине, а пятый - в продольном окне ствольной коробки. При движении затвора вперед верхний патрон продвигается вдоль нее, выходит из-под лопасти отсечки-отражателя и досылается в патронник. Венчик боевой личинки упирается в головку гильзы, а зацеп выбрасывателя заскакивает за ее закраину.

Боевые упоры боевой личинки становятся против кольцевого паза. При повороте стебля затвора слева направо боевой взвод курка становится на шептало и боевая пружина немного дожимается. Боевые упоры личинки переходят из продольного в кольцевой паз и прочно запирают канал ствола. Гребень стебля затвора входит в боковое окно ствольной коробки. Стебель затвора утапливает лопасть отсечки-отражателя, а вместе с ней и отсекающий зуб, очередной патрон поднимается несколько вверх и минует его - ружье готово к выстрелу.

При выстреле спусковой крючок поворачивается на своей оси и давит на пружину шептала. Шептало опускается вниз, боевой взвод курка освобождается. Курок под действием боевой пружины вместе с ударником движется вперед, и боек наносит удар по капсюлю патрона. Происходит выстрел.

При перезаряжании во время поворота стебля затвора справа налево зацеп выбрасывателя извлекает использованную гильзу из патронника. Боевые упоры личинки выходят из кольцевого паза и совмещаются с продольным пазом стволовой коробки - происходит отпирание. Курок под действием винтового скоса стебля затвора вместе с ударником отходит назад и сжимает боевую пружину. Боевой взвод курка заходит за шептало. При движении затвора назад гильза полностью извлекается из патронника, становится против верхнего окна ствольной коробки и, упираясь в зуб отсечки-отражателя, выбрасывается из нее. Очередной патрон поднимается вверх и упирается в лопасть отсечки-отражателя. Теперь можно послать очередной патрон в патронник и повторить выстрел.




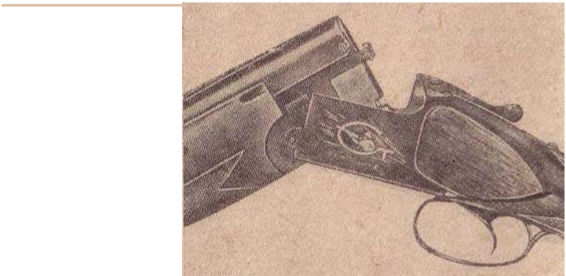

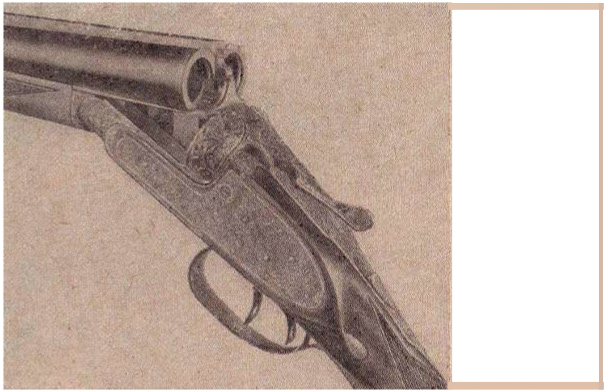

Двуствольное ружье

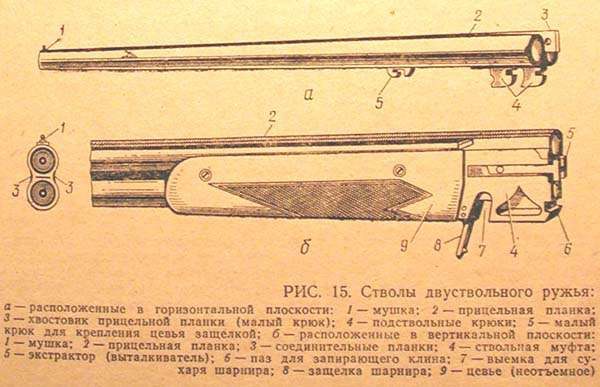

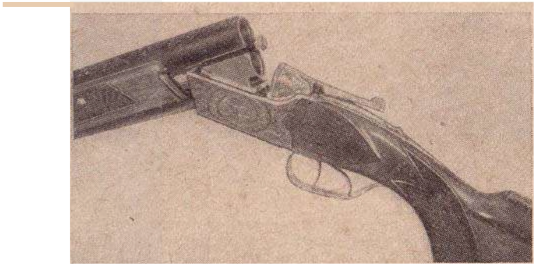

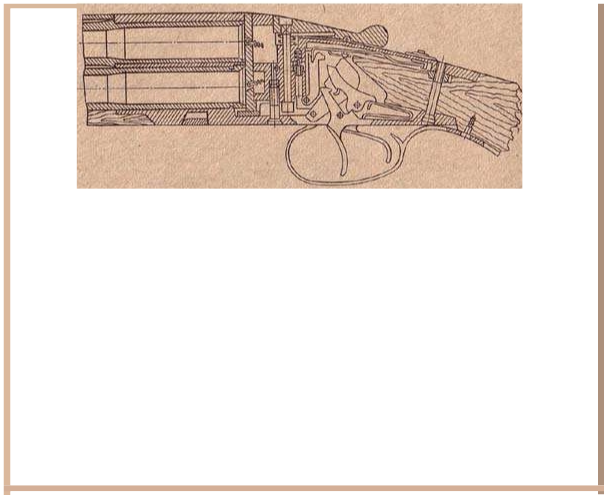

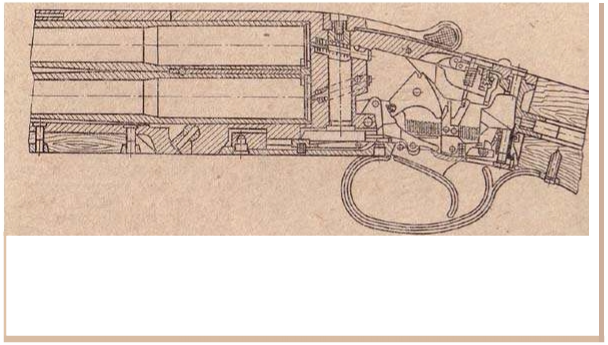

Двуствольное ружье (рис. 15) состоит из стволов, ствольной коробки с механизмами (ударно-спусковым, запирающим и предохранительным), ложи с цевьем и прибора. Таковы модели ИЖ-58, ИЖ-26, ИЖ-12, ИЖ- 54, ТО3-25, МЦ-11, МЦ-5, МЦ-8, ТОЗ-БМ и др.

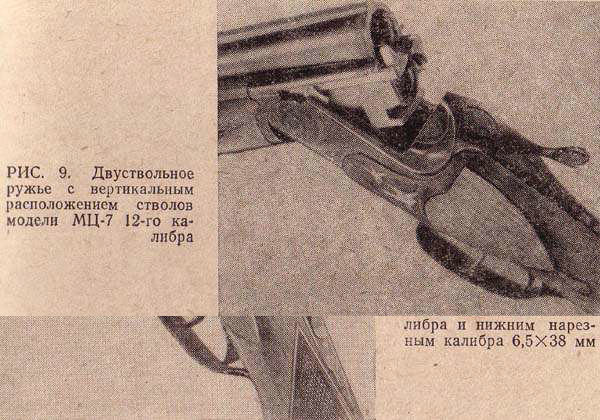

Стволы могут быть расположены в горизонтальной или вертикальной плоскости (рис. 15) и в казенной части соединены муфтой или без нее. У горизонтально расположенных стволов в последнем случае половину подствольного крюка делают как одно целое со ствольной трубкой и тогда они носят название полублочных (демиблочных) в отличие от моноблочных, когда и крюки, и стволы сделаны из одного куска металла. У демиблочных стволов по обе стороны крюков делают плоскую поверхность - подушку. Стволы и половины крюков паяют медным припоем.





Со стороны казенного среза стволов, снизу, в специальную выемку и отверстие вставляется экстрактор или эжектор. Примерно на одной четвертой или одной третьей части длины стволов (считая от казенного среза) укрепляют еще один крюк (малый) для присоединения цевья. По всей длине стволы спаривают верхней и нижней соединительными планками. Верхнюю планку делают П-образной формы, она возвышается между стволами и образует так называемую прицельную планку. В средней части стволов на винтах привертывается антабка для погонного ремня. В передней части прицельной планки устанавливают мушку. Прицельная планка и мушка образуют прицельное приспособление.

Если стволы соединены муфтой, ее делают с двумя подствольными крюками и ствольные трубки вставляют в отверстия муфты. Посадку ствольных трубок делают с натягом в предварительно нагретую муфту. В зависимости от системы запирания в верхней части под прицельную планку вставляют сплошной стержень, именуемый хвостовиком прицельной планки или малым крюком. Стержень этот может иметь отверстие или представлять собой просто выступ над плоскостью казенного среза стволов.

При вертикальном расположении стволов и соединении их без муфты верхний ствол надвигают на нижний и крепят с ним на ласточкин хвост, а потом стволы еще пропаивают или фиксируют поперечным штифтом. В этом случае нижний ствол изготовляют с нижними подствольными крюками. Верхний ствол часто имеет два выступа над казенным срезом, служащих для запирания ружья.

При посадке стволов в соединительную муфту подствольные крюки делают из одного куска металла с муфтой. По всей длине стволов с их боков припаивают две соединительные планки, а над верхним стволом припаивают прицельную планку и на ее переднем конце укрепляют мушку (В последнее время заметна тенденция соединить стволы между собой без боковых соединительных планок, а в казенной и дульной частях - при помощи муфт или в дульной части - сочетанием выступа и соответствующего ему продольного паза, т. е. на ласточкин хвост, со скользящей посадкой. Такое соединение лучше, чем с дульной муфтой, однако оно возможно лишь при длине стволов до 600-650 мм, так как более длинные стволы от вибрации при выстреле начинают "крестить", т. е. верхний ствол бьет ниже точки прицеливания, а нижний - выше. Для верхнего ствола угол вылета получается отрицательным, а для нижнего - положительным).

На нижнем стволе приваривают крюк (для присоединения цевья) и основание антабки. Экстракторы пли эжекторы вставляют в специальные пазы сбоку стволов. Каналы стволов имеют в казенной части уширения длиной 70 мм - патронники для вставления патронов перед выстрелом. В торцовой казенной части стволов делают круговую выточку под кант, куда входит закраина головки гильзы.

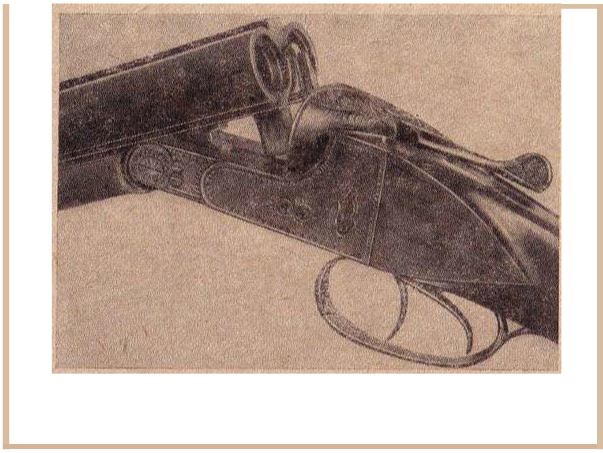

Ствольная коробка (рис. 16) - коленчатая деталь, служащая для запирания каналов стволов, соединения всех узлов ружья в одно целое и для размещения четырех основных механизмов ружья (запирающего, ударного, спускового и предохранительного). У ружей с вертикальным расположением стволов колодка в нижней части образует глубокий желоб, куда входит весь нижний ствол и часть верхнего. Есть системы, у которых оба ствола помещаются между щек, образуемых ствольной коробкой (МЦ-5, МЦ-6, МЦ-7 и МЦ-8).

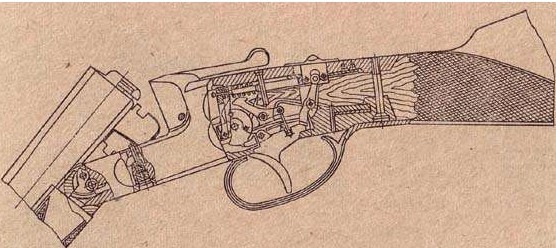

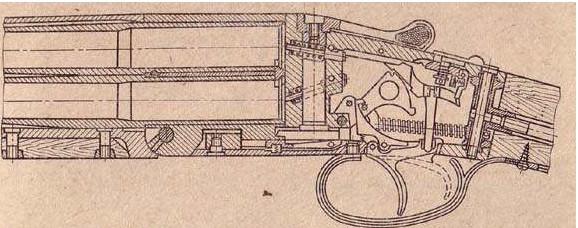

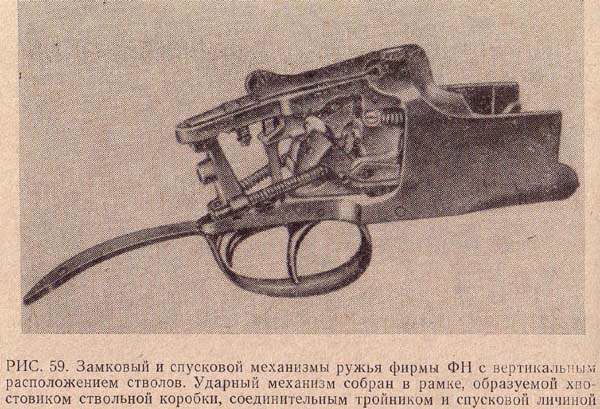

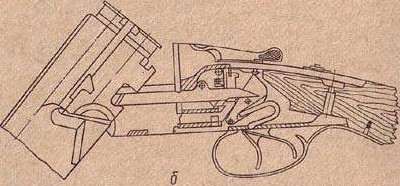

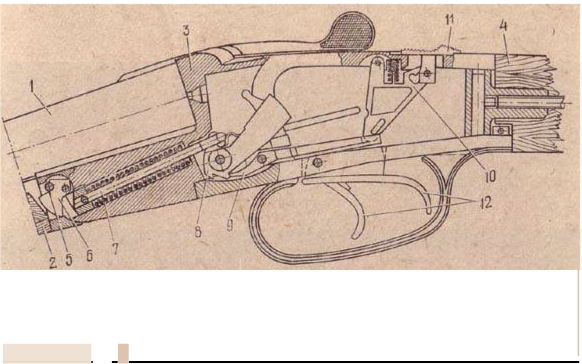

Замочный механизм (рис. 17) может быть смонтирован в специальных пазах ствольной коробки - тогда он носит название серединного, или врезного. Это характерно для ружей системы Энсон-Дилей. В других случаях замок монтируют на нижнем основании (личине), присоединяемом к нижней частиствольной коробки. Замочный механизм может быть собран и на отдельных металлических досках, присоединяемых с боков ствольной коробки. В этих случаях замки бывают боковыми, накладными или на отдельных отъемных металлических досках.




В зависимости от того, где находится боевая пружина (впереди курков или позади них) и какова ее длина, замки имеют разное название. Если длинная боевая пружина расположена впереди курков в специальных боковых выемках подушек ствольной коробки под стволами, то это подкладной замок, а если сзади курка, то замок в шейку. В последнем случае при короткой пружине он носит название укороченного замка в шейку. Когда передняя часть замочной доски (пластинки) имеет удлиненный выступ, какой делают для помещения длинной пружины перед курком, но там пружины нет (она находится позади курка), - такой замок называют ложноподкладным. Всякий замок состоит из курка с боевым взводом, боевой пружины и спускового рычага с шепталом. У ружей высокого класса делают еще и перехватыватели курков (интерсепторы), предохраняющие от самопроизвольных выстрелов при падении заряженного ружья без нажима на спусковые крючки.

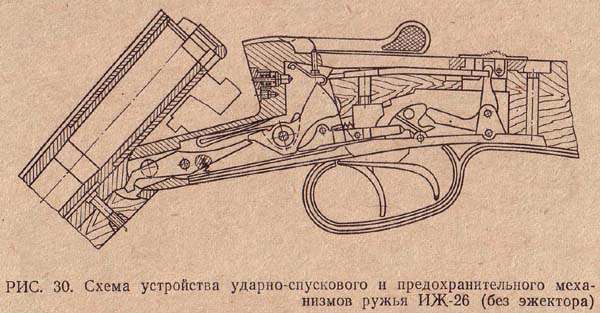

К спусковому механизму (рис. 18) относится спусковой рычаг с осью, спусковой крючок с осью и их пружины. Спусковой механизм может быть с двумя спусковыми крючками, действующими автономно только на один ствол; с одним спусковым крючком, действующим на оба ствола в одной последовательности; с селектором (переключателем), позволяющим менять порядок работы стволов по желанию стрелка.





У специальных спортивных ружей (Ремингтон 32) есть оригинальное устройство спускового механизма, при котором выстрел происходит не после нажима на передний спусковой крючок, а уже после его отпускания. Второй спусковой крючок действует обычно от прямого нажима. Если усилия на спуски курков велики, то стрелок невольно сдергивает ружье вниз при нажиме на спусковой крючок. Выстрел идет ниже цели, получается промах. Такое устройство исключает подобное явление. Однако делать его на обычных охотничьих ружьях нельзя, так как охотник будет вынужден стрелять без всякой надобности при отпускании спускового крючка.

Есть и универсальный спусковой механизм (МЦ-11) с двумя спусковыми крючками, работающими на оба ствола, каждый в определенной последовательности. При первом нажиме на передний спусковой крючок срабатывает нижний или правый ствол, а при повторном - верхний или левый. При первом нажиме на задний спусковой крючок срабатывает верхний (или левый) ствол, а при повторном происходит выстрел из нижнего (или правого) ствола. Можно стрелять и с поочередным нажимом на каждый спусковой крючок, как обычно, в любой последовательности. Спусковые крючки прикрывают спусковой скобой, предохраняющей их от случайного нажима и повреждения.

Предохранительный механизм чаще всего помещают на хвостовике ствольной коробки. Состоит он из шибера (кнопки), запирающего рычажка и фиксирующей пружинки. Может быть автоматическим и не автоматическим. В первом случае при открывании ружья приводится в действие специальный толкатель, перемещающий шибер (кнопку), а вместе с тем и весь предохранительный механизм назад (положение "заперто"), т. е. в такое положение, когда спусковые крючки или спусковые рычаги будут зажаты рычагом предохранительного устройства. Лучшим предохранительным механизмом будет тот, который запирает спусковые рычаги, а через них и спусковые крючки, худшим - тот, который запирает только спусковые крючки. Такое ружье остается опасным для всех окружающих, хотя при нажиме на спусковые крючки оно не стреляет. Дело в том, что при случайном падении ружья выстрел может произойти потому, что от удара спусковой рычаг легко освободит боевой взвод курка, так как ничто не мешает ему повернуться на своей оси

(устройство легких по массе спусковых рычагов от этого не спасет). Охотничья практика знает много несчастных случаев самопроизвольных выстрелов с поставленным предохранителем в положение "заперто". У большинства отечественных ружей предохранитель запирает спусковые рычаги, и потому они относительно безопасны при запертом предохранителе, но если предохранитель отведен в положение "огонь", при падении ружье может выстрелить.

Запирающий механизм (рис. 19) состоит из верхнего рычага (или ключа) с поводком в передней части для перемещения поперечного болта (штифта) там, где есть верхнее запирание, оси затвора с мотылем и упором для возвратной пружины с колпачком; запирающей рамки с кривошипом и окном для ее соединительного винта и поперечного болта (штифта) с окном для поводка. В настоящее время появилось стремление убрать верхний рычаг и сделать привод к запирающему механизму при помощи шибера, помещаемого на хвостовике ствольной коробки впереди шибера для предохранителя. Такое устройство привода к запирающему механизму делает ружье одинаково удобным для стрельбы от правого и левого плеча при соответствующей подгонке ложи. Ружье имеет меньше сильно выступающих деталей.

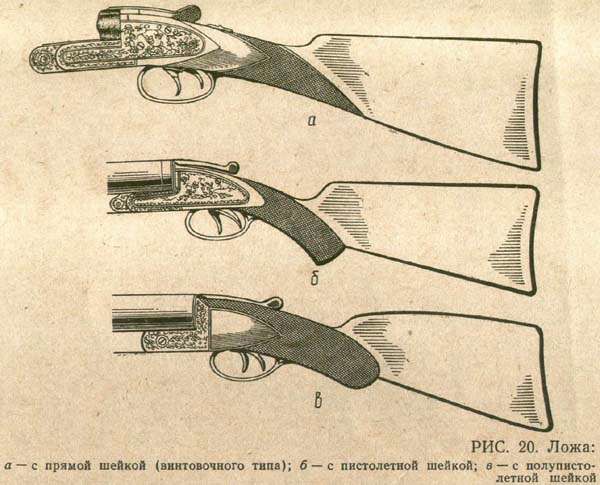

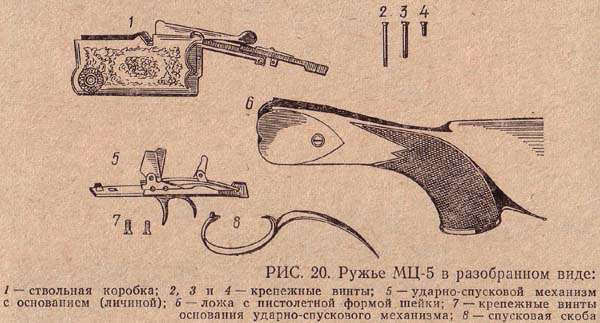

Ложа (рис. 20) состоит из шейки, приклада и затыльной накладки. Форма шейки может быть разная: прямая (винтовочная), полупистолетная и пистолетная.





Приклад состоит из двух боковых щек с выступом под щеку или без него, гребня, затылка, образующего в задней части пятку, а в передней - носок с примыкающей к нему нижней образующей приклада.

Затылок приклада может быть без каких-либо накладок (это чаще бывает у ружей высокого класса), с металлической или пластмассовой накладкой, а в последнее время и резиновой, смягчающей удар в плечо от отдачи при выстреле (ее называют амортизатором). Делают ложу из ореха, бука или березы. По форме гребня приклад может быть обычный (классической формы), когда гребень идет с уклоном в сторону пятки относительно продолжения прицельной линии - это худший вариант с точки зрения эксплуатации ружья; с гребнем параллельным продолжению прицельной линии с небольшим вырезом к пятке приклада - такое устройство гребня несколько улучшает эксплуатационные качества ложи; с гребнем, идущим с некоторым подъемом к пятке приклада и заканчивающимся тоже вырезом к пятке (эти две ложи известны под названием "Монте-Карло"); с гребнем, идущим по некоторой выпуклой кривой от передней части и до пятки приклада - такую ложу называют рациональной. Это наиболее удобная в эксплуатации ложа. Две предыдущие ложи занимают промежуточное положение по удобству пользования между худшей и лучшей формой гребня.

Больше всего промахов бывает при обычной ложе и меньше - при рациональной. Дело в том, что в условиях охоты стрелок чаще всего держит голову высоко, чтобы лучше видеть дичь, и при скидывании ружья к плечу приклад ложится выше, чем это нужно, а стволы опускаются вниз, и промах обеспечен. Рациональная ложа всегда правильно ложится затылком приклада в плечо стрелка и прицельная линия всегда находится на должном месте, поэтому промахи редки.

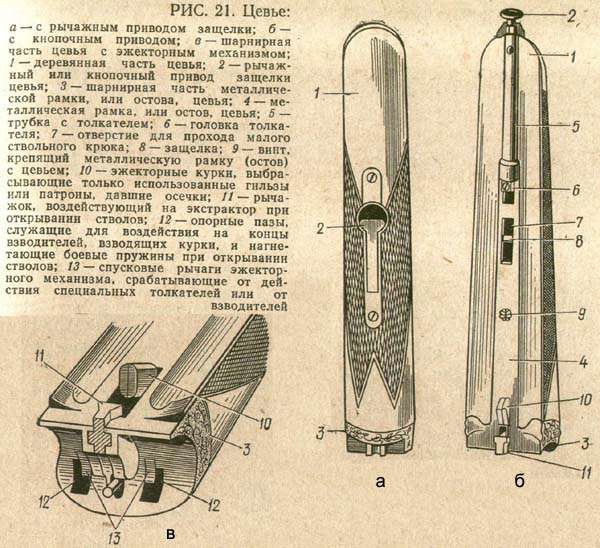

Цевье (рис. 21) служит для удобства пользования ружьем, для скрепления стволов со ствольной коробкой, для воздействия на взводители курков, выталкивания из гнезд экстрактора и предохранения рук стрелка от ожогов. Эжекторы (автоматически действующие выбрасыватели гильз) обычно помещают в цевье. Цевье крепится к стволам защелкой, захватывающей малый ствольный крюк. Привод к защелке может быть кнопочный в передней части цевья (система Энсон-Дилей) и в средней его части в виде рычага (система Дилей-Э).). Состоит цевье из металлической рамки, механизма защелки и деревянной основы.





Прибор - мелкие детали ружья, не вошедшие в тот или иной механизм (например, винты антабки, затыльная накладка и т. п.).

Принадлежность включает в себя шомпол, протирку, вышер, ершики (щетинный и металлический), пуховку, масленку, отвертки, выколотки и другие предметы, служащие для ухода за ружьем и мелкого ремонта.




Взаимодействие частей и механизмов

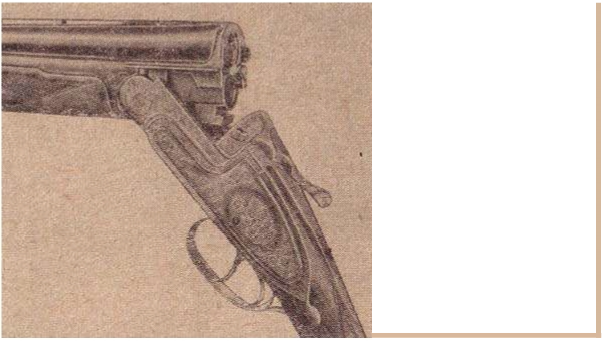

Во время открывания стволов происходит следующее. При повороте рычага запирающего механизма слева направо сжимается его возвратная пружина, поворачивается ось с мотылем, а вместе с ним отодвигается назад запирающая рамка, освобождающая подствольные крюки. Одновременно с этим поперечный болт (штифт) выходит из отверстия хвостовика прицельной планки (там, где есть верхнее запирание).

Есть системы ружей, имеющие только верхнее запирание стволов, тогда при нажиме на рычаг запирающего механизма будет выходить из сцепления со стволами только верхний болт (часто его делают двухзаходным и называют болтом Керстена по фамилии изобретателя).

Теперь стволы можно передней частью повернуть вниз вокруг осевого болта. В этом случае казенная часть стволов поднимается вверх и будет открыт доступ к патронникам. Вместе с тем вэводители курков передним плечом упрутся в опорные площадки цевья и повернутся на осях, а задние плечи взводителей курков поднимутся вверх, взводя курки, т. е. они своими боевыми взводами станут на шептала, а боевые пружины окажутся нагнетенными. Если ружье снабжено предохранителем автоматического действия, то при отводе рычага запирающего механизма шибер предохранителя сместится назад и специальные рычаги запрут спусковые крючки или спусковые рычаги (последняя система лучше, она надежнее страхует от случайного выстрела; преобладает у отечественных ружей).

Одновременно рычажок цевья нажмет на основание экстрактора. Последний выдвинется из своего паза на некоторое расстояние и выступит над нижней частью казенного среза стволов, а у ружей с вертикальным расположением стволов экстрактор, находящийся между стволами, поднимется над казенным срезом.

Для заряжания ружья патроны вставляют в патронники. Патроны, помещенные в патронники, полностью в них не войдут, так как закраиной упрутся в выточку на головке экстрактора. При закрывании стволов головка экстрактора и нижняя закраинка головки гильзы патрона, скользя по поверхности щитка (лба) ствольной коробки, подаются вперед и полностью углубляются в патронники. Рычажок цевья перестает нажимать на стержень экстрактора, и последний сядет в свой паз. Стволы при этом будут вращаться вокруг поперечного осевого болта. Подствольные крюки, скользя полукруглыми выступами по опорным поверхностям запирающей рамки, отодвинут ее несколько назад. От этого придут в движение мотыль с осью рычага запирающего механизма, и отойдет в сторону (направо) рычаг запирающего механизма, а поперечный болт верхнего запирания выйдет из гнезда ствольной коробки наружу (влево). Возвратная пружина запирающего механизма дополнительно сожмется.

В определенный момент, когда стволы займут горизонтальное положение, а их подушки лягут на подушки ствольной коробки, вырезы у подствольных крюков совместятся с торцовыми частями запирающей рамки. Тогда рамка под действием разжимающейся возвратной пружины энергично подается вперед (будет слышен характерный щелчок), войдет в вырезы подствольных крюков, а поперечный болт попадет в отверстие хвостовика прицельной планки (малого крюка) - произойдет прочное запирание стволов щитком ствольной коробки. У ружей с вертикальным расположением стволов с одним верхним запиранием болт Керстена войдет в ствольные проушины.

Капсюли патронов окажутся против отверстий для выхода бойков. Хотя запирающий механизм сделан по принципу автоматически действующей защелки, но пользоваться этим не следует во избежание его быстрого изнашивания. Лучше при закрывании отвести пальцем рычаг направо, а вместе с ним и остальные части запирающего механизма назад, тогда запирающая планка не будет тереться о выпуклые поверхности крюков и запирающий механизм прослужит значительно дольше. Когда же стволы полностью войдут в ствольную коробку, рычаг запирающего механизма плавно отпускают, и запирание стволов происходит без щелканья. Чтобы выстрелить, необходимо вставить приклад в плечо, навести ружье на цель и нажать пальцем на один из спусковых крючков. Спусковой крючок, подавшись нижней частью назад, верхней опорной частью нажмет на горизонтально расположенный Г-образный выступ спускового рычага. Задняя часть спускового рычага поднимется, а передняя (там, где находится шептало) опустится и освободит боевой взвод курка.

Курок под действием боевой пружины повернется на своей оси с возрастающей скоростью и ударит по бойку (если курок не сделан за одно целое с бойком). Боек переместится в отверстии щитка ствольной коробки и нанесет удар по капсюлю. Произойдет выстрел. Для перезаряжания стволы открывают так, как это было описано выше. При этом экстрактор вытолкнет на некоторую величину гильзу п патрон (если второй раз не стреляли). Это удобно для извлечения гильз и патронов из патронника рукой. Пустую гильзу выбрасывают, а взамен ее вставляют патрон в патронник, и все остальное повторяется. Стрелку необходимо выработать рефлекс - перемещать кнопку предохранителя перед самым выстрелом, совершенно об этом не задумываясь. Так же рефлекторно нужно научиться перемещать кнопку назад, когда необходимость в выстреле отпадает.

Есть ружья с эжекторами, имеющими курковые или ударниковые механизмы, срабатывающие при открывании стволов только в том случае, когда у данного ствола был спущен курок или произведен выстрел. Служат эти механизмы для автоматического выбрасывания использованных гильз из патронников. У ружей с эжекторным механизмом экстрактор делают из двух половин, каждая из которых обслуживает свои патронник. Если выстрел не производится, то экстрактор только выдвигает патроны, но не выбрасывает их. Эжекторы, обычно монтируемые в цевье, состоят из курка или ударника, пружины, спускового рычага и толкателя, связанного тем или иным способом с курком. Такой механизм в значительной степени ускоряет перезаряжание ружья и тем самым повышает его скорострельность.

В СССР и за рубежом есть ружья с оригинальной конструкцией ударного механизма (МЦ-11). Эта оригинальность заключается в следующем. При открывании стволов курки взводятся воздействием длинных верхних перьев боевых пружин, но при этом не происходит обычного нагнетания боевых пружин.

Каждая из них нагнетается кулачком, толкателем и сережкой только при закрывании стволов, когда их подушки сходятся с подушками ствольной коробки. При открывании стволов боевые пружины опять расслабляются. Такая конструкция удобна тем, что при отделении стволов от ствольной коробки не нужно заботиться о том, что следует спустить курки с шептал, чтобы ослабить боевые пружины, и, кроме того, такое устройство в какой-то мере облегчает открывание стволов.

Особый интерес такая конструкция представляет для спортивных ружей, так как от выстрела к выстрелу стволы держат открытыми, и потому боевые пружины у этой системы замков остаются расслабленными, а это делает ружье безопасным и увеличивает срок службы боевых пружин.




Самозарядное магазинное ружье




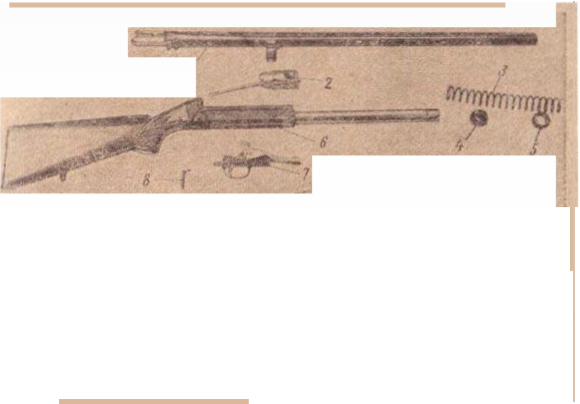

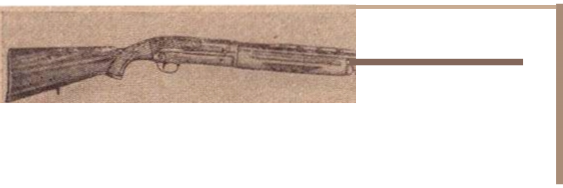

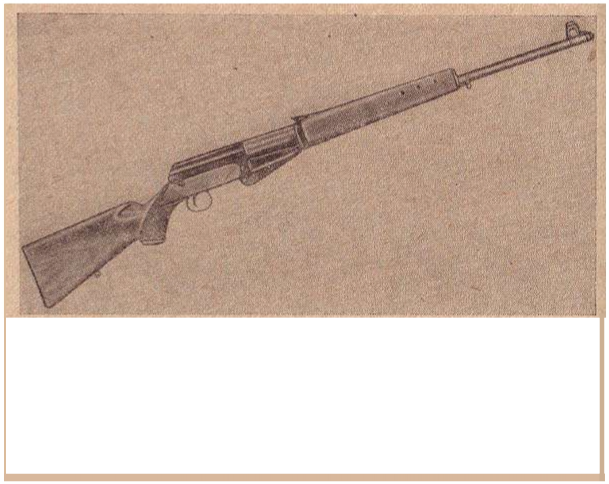

В последнее время охотники все чаще пользуются самозарядными ружьями МЦ-21, ТОЗ-МЦ-21 и др. Их объединяет принцип действия механизмов, основанный на использовании энергии отдачи (отката) подвижного ствола во время выстрела. Есть и другие принципы действия самозарядных дробовых ружей: инерционный - с неподвижным стволом и скользящим в ствольной коробке затвором (ружье шведской фирмы "Шьёгрен"); с использованием импульса отводимых из канала ствола пороховых газов при

неподвижном стволе; с применением подвижного патронника при неподвижном стволе. Распространены ружья, действующие по принципу отдачи (отката) подвижного ствола, и ведутся экспериментальные работы с ружьем, действующим по принципу отвода пороховых газов из канала ствола. Все ружья, работающие по принципу отката подвижного ствола, состоят из ствола с хвостовиком, ствольной коробки с трубчатым подствольным магазином, затвора, ударно-спускового механизма, подающего механизма, предохранителя, отсекателей патронов, возвратной пружины затвора, буферно-накатной пружины, тормозного устройства, ложи, цевья и других мелких деталей.

Хвостовик служит для прочного соединения ствола с затвором, размещения отражателя и устройства снаружи ползуна с направляющими выступами, подвижно связывающими ствол со ствольной коробкой. К нижней части ствола приваривают бородку - кольцо, которым ствол подвижно крепится с трубчатым подствольным магазином. В бородку через тормозное устройство упирается возвратно-буферная пружина. Ствол может быть с прицельной планкой или без нее, но обязательно имеет мушку.

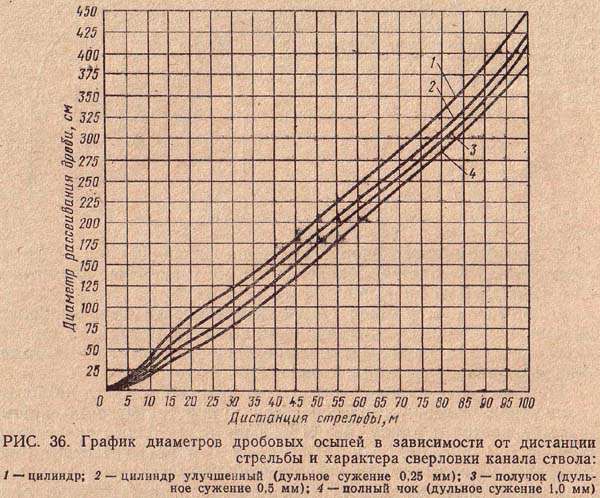

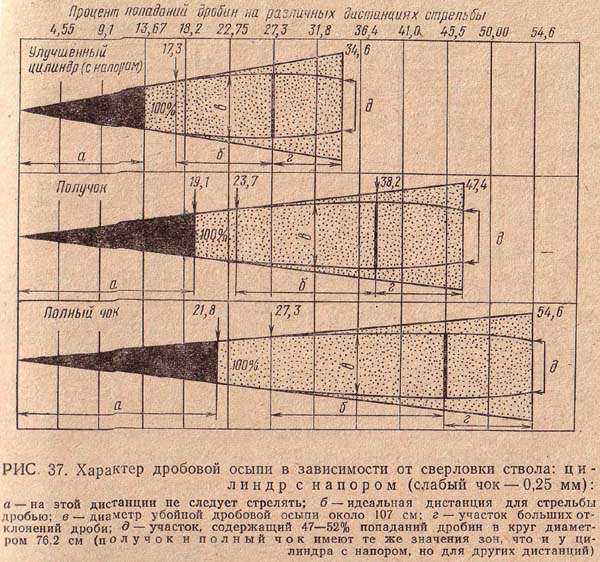

Канал ствола может быть с разной сверловкой от цилиндра до сильного дульного сужения, или на дульном конце ствола прикрепляют поличок с компенсатором, позволяющим менять кучность боя ружья в очень широких пределах.

Ствольная коробка в передней части имеет неподвижно крепящийся трубчатый магазин с подавателем, спиральной пружиной и колпачком-стопором пружины. К ствольной коробке снизу присоединяется ударно- спусковой механизм, в задней части ствольной коробки в хвостовике помещена возвратная пружина затвора. К этому хвостовику прикрепляют приклад. Ствольная коробка может иметь отъемную верхнюю часть в виде крышки или составлять с ней одно целое. По внутренним боковым поверхностям ствольной коробки сделаны два продольных паза, служащих для соединения и направления движения направляющих выступов ползуна у хвостовика ствола и затвора. Через переднее окно в ствольную коробку входит ствол. Справа сбоку ствольная коробка имеет продолговатое окно для выброса гильз после выстрела и вкладывания патрона в канал ствола. Снизу спереди ствольная коробка имеет еще одно продолговатое окно, служащее для вставления патронов в магазин.

По обе стороны внутренней поверхности ствольной коробки находятся отсечки патронов. Если смотреть на ствольную коробку сверху, то правая отсечка является одновременно и остановом затвора, а левая, управляемая выступом ползуна ствола, служит для пропуска патрона на лоток подавателя, когда ствол окажется в крайнем переднем положении. Правая отсечка имеет снаружи кнопку, служащую для снятия затвора с останова. Кроме того, правая отсечка служит для удержания патронов в магазине и предварительного выпуска очередного патрона на ствольную отсечку (левую) при подходе затвора в переднее положение.

В нижней части, слева сбоку, помещен отсекатель (выключатель) патрона из магазина, служащий для прекращения подачи патронов из него. Предохранитель у разных систем помещают по-разному: в одном случае справа сбоку в задней части ствольной коробки, в другом - на спусковой скобе спереди или сзади. Ствольная коробка служит для соединения всех частей ружья в одно целое и помещения в ней различных механизмов. Цевье надевают спереди на трубчатый магазин и крепят к нему колпачковой гайкой с вращающейся антабкой.

Ударно-спусковой механизм состоит из основания (личины), образующего спусковую скобу, где помещены курок, боевая пружина, спусковой крючок (возможно, и предохранитель), лоток подавателя с пружиной. В целом ударно-спусковой механизм служит для производства выстрела.

Затвор состоит из остова, рукоятки, боевого упора, выбрасывателя с зацепом и пружиной, держателя патрона, ударника с бойком, крепежной пластинки, отсечки с пружиной и хвостовика-штока, связывающего затвор с возвратной пружиной. Затвор служит для прочного запирания канала ствола, извлечения гильз после выстрела, взведения курка подачи очередного патрона в патронник и передачи удара курка через ударник на капсюль. Ствол со ствольной коробкой крепится подвижно и удерживается на месте цевьем и коронной гайкой.

Для заряжания ружья необходимо, взявшись за рукоятку, отвести затвор назад. При этом сначала переместятся назад рукоятка и ударник с бойком, а вместе с тем опустится вниз боевой упор и затвор разобщится с хвостовиком ствола, так как он выйдет из отверстия боевого упора хвостовика ствола. Произойдет расцепление затвора со стволом. После этого затвор, перемещаясь назад, сожмет возвратную пружину затвора, а в начале своего движения специальным выступом воздействует на отсечку патрона, утапливая ее в соответствующем пазу ствольной коробки. Повернется на своей оси курок, сожмется его боевая пружина. В некоторый момент курок станет боевым взводом на шептало. При подходе затвора в крайнее заднее положение он основанием рукоятки затвора наткнется на останов затвора, утопит его, пройдет над ним, зайдет за него специальной выемкой и при отпускании рукоятки затвора под действием возвратной пружины устремится вперед, встретив на своем пути останов затвора, остановится в заднем положении. Боковое окно ствольной коробки окажется открытым.

Через окно в патронник вводят патрон или просто его вбрасывают в ствольную коробку. Нажимают на кнопку рычага задержки подавателя патронов. Подаватель патронов под нажимом затвора на останов повернется на оси, и его лоток поднимется вверх, а останов, находящийся на другом конце подавателя патронов, опустится вниз. Затвор освободится от останова и под действием возвратной пружины пойдет вперед. В этот момент патрон окажется поднятым на уровень патронника и двигающийся затвор дошлет его

в патронник. В последующий момент нижняя часть затвора наткнется на переднюю часть лотка подавателя и опустит его вниз. При подходе затвора к казенному срезу ствола зацеп выбрасывателя и держатель (фиксатор) патрона заскочат за закраинку гильзы и захватят ее. В этот же момент затвор отожмет правый отсекатель патронов в магазине и остановится, упершись в казенный срез ствола. Рукоятка же затвора продолжит движение вперед, нажмет своим выступом на верхний скос паза боевого упора и поднимет его вверх. Боевой упор войдет в отверстие боевого упора хвостовика ствола, и канал ствола прочно закроется. (Предполагается, что предохранитель был предварительно закрыт.)

После этого производят заполнение магазина патронами: ружье поворачивают нижней частью вверх, нажимают на кнопку задержки подавателя патронов и через нижнее окно ствольной коробки заполняют магазин четырьмя патронами. Затем снова нажимают на кнопку задержки подавателя патронов, и подаватель, поворачиваясь на своей оси, опускается вниз. В таком положении ружье оказывается заряженным пятью патронами.

Чтобы выстрелить, нужно снять ударно-спусковой механизм с предохранителя, приложить приклад к плечу, прицелиться и нажать на спусковой крючок. При нажиме спусковой крючок повернется на оси и его шептало освободит боевой взвод курка. Курок под действием боевой пружины повернется на оси и нанесет удар по ударнику, который переместится вперед и передаст удар на капсюль патрона - произойдет выстрел.

Давление пороховых газов на дно гильзы заставит ствол и все ружье в целом двигаться назад - так образуется отдача. Пороховые газы, действующие на дно гильзы, заставляют двигаться назад ствол, затвор и курок. От этого движения сжимаются пружины: буферно-возвратная - ствола, возвратная - затвора и боевая - курка. При смещении назад затвора со стволом утапливается управляемая затвором (правая) отсечка патрона и очередной патрон на некоторую величину выдвинется из магазина и упрется в упор затвора, а затем задержится левой отсечкой (во вторую, управляемую стволом) и останется в таком положении.

При последующем откате ствола с затвором боевой взвод курка становится на шептало. Затвор натыкается на свой останов, утапливает его и сжимает свою пружину. Израсходовав всю энергию отдачи на сжатие различных пружин, перемещение подвижных частей и трение, ствол и затвор останавливаются и под действием своих возвратных пружин устремляются вперед (т. е. в первоначальное положение), но затвор основанием рукоятки натыкается на останов, и рукоятка затвора останавливается, а остов затвора продолжает движение вперед со стволом, так как боевой упор еще не вышел из отверстия хвостовика ствола. Оставшаяся на месте рукоятка затвора давит выступом на нижнюю стенку скошенного паза боевого упора, и последний опускается вниз. Происходит разобщение ствола с затвором. Затвор остается на месте, "а ствол, освободившись от затвора под действием пружины, перемещается вперед. Гильза, удерживаемая зацепом выбрасывателя и фиксируемая держателем, остается на месте и при движении ствола вперед выходит из патронника. В тот момент, когда с головкой гильзы сравнивается передняя часть отражателя, укрепленного на хвостовике ствола, гильза получает сильный удар, поворачивается дульцем в окно ствольной коробки и, вращаясь, вылетает прочь. В следующий момент ствол, становясь на место, т. е. в крайнее переднее положение, нажимает на вторую патронную отсечку, утапливает ее в тело ствольной коробки. Очередной патрон под действием пружины магазина с большой скоростью попадает на лоток подавателя, отжимает в сторону его задержку, и лоток подавателя из-за давления затвора на останов поднимается вверх. С ним поднимается вверх и очередной патрон. Затвор, уже не удерживаемый остановом, под действием возвратной пружины энергично переместится вперед и дошлет очередной патрон в патронник. Передняя часть затвора наткнется на выступы лотка подавателя, опустит его вниз. Подаватель заскочит за свою задержку и остановится в нижнем положении. Остов затвора при подходе к казенному срезу ствола выступом нажмет на отсечку (правую) и утопит ее - очередной патрон выдвинется в сторону ствольной коробки, но специальный упор остова затвора задержит его в этом положении. Зацеп выбрасывателя и фиксатор заскакивают за закраину головки гильзы. Остов затвора останавливается, а рукоятка затвора продолжает движение вперед. При этом специальный выступ рукоятки затвора жмет на верхнюю стенку скошенного паза и поднимает боевой упор вверх. Верхняя часть боевого упора входит в отверстие хвостовика ствола, и его канал оказывается прочно запертым затвором.

Теперь стрелку остается отпустить спусковой крючок (если он еще был нажат) и повторно нажать на него, чтобы произвести последующий выстрел. Так повторяется до тех пор, пока в магазине есть патроны. При полном израсходовании патронов затвор остается на останове в крайнем заднем положении и ружье окажется готовым к заряжанию его очередными пятью патронами.

У ружей, действующих от импульса пороховых газов, вытекающих из отверстия в стенке ствольной трубки, газы, попавшие на газовый поршень, толкают его назад. Поршень в свою очередь толкает соответствующий шток, связанный с затвором, который при неподвижном стволе откатывается назад - извлекает и выбрасывает использованную гильзу, взводит курок, нагнетает возвратную пружину, досылает очередной патрон в патронник и запирает канал ствола.

Конструкция ружей, действующих с отводом (на импульсе) пороховых газов, более надежна в эксплуатации; отдача уменьшается примерно до 30%. Благодаря неподвижному стволу они обладают более точным боем, более долговечны и меньше шумят при перезаряжании. Эти ружья все более вытесняют ружья с подвижным стволом. Видимо, будущее принадлежит ружьям, действующим на отводе пороховых газов из канала неподвижного ствола.

Характерные неисправности и их устранение




Ружья с откидными стволами

Патроны туго вставляются в патронник. Это происходит из-за разбухания гильз от влаги. Патроны нужно пропустить через калибровочное кольцо. При очень сильном разбухании гильз патронов, когда они не проходят через калибровочное кольцо, соскабливают ножом один-два слоя бумаги и после этого пропускают через калибровочное кольцо.

После выстрела оторвалась головка гильзы, а бумажная трубка осталась в патроннике. Чаще всего оставшаяся в патроннике бумажная трубка гильзы легко извлекается из патронника пальцем руки. Если гильза окажется частично втянутой в канал ствола, то пальцем ее извлечь не удается. Тогда применяют специальный извлекатель, состоящий из трех зубчатых колесиков. Его вводят в патронник, когда колесики совмещены друг с другом, а затем, вращая извлекатель в любую сторону, добиваются такого положения, когда колесики разойдутся и своими зубчиками врежутся в бумагу трубки. Тогда извлекатель остается потянуть на себя и трубка гильзы выйдет из ствола.

Еще более удобен извлекатель в виде крючка. Делают его из латунной или медной проволоки толщиной от 4 до 6 мм. Головку извлекателя выпиливают в форме крючка для вязания или бородки рыболовного крючка. С боков он должен быть плоским и заостренным в головной части. Стержень крючка делают длиной 150-200 мм и заканчивают кольцом. Пользуются им так: вводят крючок в патронник плоской стороной и, прижав к стенке патронника, проталкивают его между наружной поверхностью трубки гильзы и стенкой патронника, пока бородка крючка не пройдет за дульце гильзы. После этого стержень поворачивают так, чтобы бородка стала против дульца гильзы, крючок тянут на себя, и трубка вместе с ним выходит из канала ствола.

Тугой патрон застрял в патроннике. Если патрон не поддается вперед и его нельзя извлечь рукой, применяют специальный экстрактор (извлекатель), которым захватывают закраину гильзы и, потянув его на себя, извлекают патрон из патронника. Если это не удается, - застрявший патрон выбивают шомполом.

В случае, когда при открывании стволов головка гильзы проскакивает за экстрактор ружья, нужно отделить цевье от стволов, а стволы от ствольной коробки. Отвинтить винт, удерживающий экстрактор от выпадания, вынуть экстрактор, а затем и застрявшую гильзу или патрон.

При закрывании стволы не становятся полностью на место и запирающий механизм не закрывает ружье.

Это случается потому, что головка гильзы очень толста и ее закраина не входит в выточку патронника. Необходимо сменить патрон.

Патрон хорошо входит в патронник, но стволы не закрываются. В этом случае могло что-нибудь попасть под экстрактор (и он на свое место не становится), в продольный паз ствольной коробки (и на этот предмет натыкаются крюки стволов) или на опорные поверхности подушек стволов. После удаления постороннего предмета (чаще всего это бывают осколки от бумажной трубки гильзы, кусочки металла головки гильзы, порошинки или даже дробинки) стволы свободно закрываются.

Боек после поломки возвратной пружины задевает за экстрактор при открывании и закрывании стволов. Если это случилось на охоте или при спортивной стрельбе, то при открывании или закрывании стволов нужно держать их кверху и, постукивая рукой по ствольной коробке, заставить боек войти в гнездо. После возвращения с охоты ружье следует отдать в оружейную мастерскую для ремонта.

На морозе ружье дает частые осечки. Причиной является замерзание густой смазки. Нужно своевременно переводить ружье на зимнюю смазку. При несоблюдении этого условия ружье обильно смачивают керосином или бензином. Если это не помогает, то в теплом помещении разбирают ружье и удаляют густую смазку. При невозможности разобрать и очистить ружье от густой смазки его ствольную коробку держат под полушубком, согревая теплом своего тела до того момента, когда ружьем нужно будет пользоваться.




Ружья со скользящим болтовым затвором с поворотом

Патрон при досылке его из магазина в патронник заклинивается. При вставлении патронов в магазин закраины гильзы патронов расположились неправильно. Необходимо переснарядить магазин, наблюдая за тем, чтобы закраины патронов, лежащих сверху, находились впереди нижележащих.

При открывании затвора гильза не извлекается. Это происходит потому, что зацеп выбрасывателя срывается с закраины гильзы. Нужно открыть затвор и выбить гильзу шомполом. После этого смазать патронник негустой смазкой.

При отводе затвора назад гильза не отражается из ствольной коробки. Причина - сломался зуб отражателя. Придется вынимать гильзу из ствольной коробки рукой до исправления ружья в мастерской. Остальные задержки устраняют так же, как и у ружей с откидными стволами.




Самозарядные ружья

Задержки у этих ружей делятся на две группы: зависящие от ружья и вызываемые плохо подготовленными патронами, низким качеством гильз и капсюлей.

Задержки, зависящие от ружья, происходят из-за отсутствия смазки на трущихся поверхностях механизмов (особенно у муфты откатно-накатного устройства); неправильной сборки откатно-накатного устройства, когда нижнее упорное кольцо поставлено конусом к муфте; загустения смазки на трущихся частях;

засорения трущихся поверхностей посторонними предметами (обрывки бумаги от гильз, осколки металла головки гильзы, наковальни от капсюлей "Жевело", выпускаемых отечественной промышленностью, и т. п.). Для устранения этих задержек нужно смазать ружье смазкой, соответствующей времени года; при неправильной сборке нужно разобрать ружье и нижнее кольцо поставить в основание буферно-возвратной пружины, плоской частью к пружине, а конусной - к ствольной коробке; снять загустевшую смазку и заменить ее свежей, соответствующей сезону; в случае засорения разобрать ружье и очистить от засорения, смазать и собрать.

Ствол застревает в заднем положении. Это происходит из-за неразобщения с затвором, остановившимся на останове. Бывает только у самозарядных ружей МЦ-21 и ТОЗ-МЦ-21. Задержка является конструктивной недоработкой ружья и начинает появляться после некоторого периода эксплуатации у разных экземпляров после разного количества выстрелов в зависимости от пригонки и качества термообработки боевого упора и отверстия для боевого упора в хвостовике ствола. Боевой упор в рабочей части имеет круглое сечение, поэтому его поверхность испытывает неравномерную нагрузку: максимальную по вертикальной образующей цилиндра с постепенным убыванием до нуля в перпендикулярной плоскости. По указанной причине на опорной поверхности вблизи этой образующей создаются смятие и выработка металла, что вызывает неразобщение ствола с затвором. Для устранения задержки включают предохранитель и выключают подачу патронов из магазина, ставят ружье вертикально стволом вверх (на землю, пол и т. п.), одной рукой отжимают ствол немного вниз, а ребром ладони другой руки, какой-либо деревяшкой или каблуком ударяют по рукоятке затвора. При этом боевой упор опустится в остов затвора, произойдет разобщение ствола с затвором, ствол под действием буферно-возвратной пружины пойдет вперед и станет на свое место - гильза будет выброшена из ствольной коробки. Чтобы уменьшить вероятность повторения этой задержки, нужно обильно смазать смазкой (летом - густой, а зимой - жидкой) боевой упор затвора и отверстие боевого упора в хвостовике ствола. После возвращения с охоты ружье нужно отдать в оружейную мастерскую по гарантийному ремонту или туда, где оно было приобретено. Такого рода неисправность не имеет срока давности, ибо произошла из-за конструктивной недоработки ружья и потому должна быть устранена заводом бесплатно.

Задержки из-за неотката затвора у ружей, действующих на отводе (импульсе) пороховых газов из канала ствола, чаще всего получаются по причине загрязнения газоотводных путей, поршня и цилиндра. Задержка устраняется периодической чисткой указанных частей и легкой их смазкой.

Задержки от плохо подготовленных патронов сводятся к следующему. Патроны не были калиброваны. Они будут застревать в патроннике. При устранении задержки нужно поставить ударно-спусковой механизм на предохранитель, выключить подачу патронов из магазина, а затем извлечь застрявший патрон. Прогнать патроны через калибровочное кольцо.

Патроны утыкаются в нижнюю часть пенька ствола. Это происходит из-за небрежной закрутки дульца гильзы. Нужно отвести затвор рукой назад, выправить положение патрона и довести затвор до крайнего переднего положения. Отобрать патроны с хорошей заделкой дульца гильзы.

Ствол не полностью откатывается назад, гильза остается в патроннике. Причиной может быть слабый заряд пороха. Патроны к ружью необходимо снаряжать с зарядом пороха на 0,1-0,2 больше, чем это нужно по времени года для обычных двуствольных ружей. Эта задержка может происходить из-за неправильного положения упорного регулировочного кольца фрикционной муфты или отсутствия смазки тормозного откатного устройства (поверхности трубки магазина).

Причины и устранение других задержек такие же, как у остальных ружей.

Самопроизвольные выстрелы получаются, когда под шептало что-нибудь попадает или оно скрошится. Ружье необходимо внимательно осмотреть и установить причину самопроизвольных выстрелов. При износе шептала нужно прекратить стрельбу из ружья, так как это опасно.

Обращение с ружьем и его сбережение Обращение с ружьем

При обращении с ружьем в быту, при транспортировке и на охоте должны соблюдаться следующие основные правила:

  1. заряжать и разряжать ружье на охоте следует находясь не ближе 200 м от населенного пункта;

  2. хранить ружье и боеприпасы необходимо так, чтобы они не могли попасть в руки детей, не умеющих с ними обращаться; ружье должно быть разряженным, разобранным, помещенным в чехол и находиться шкафу или сундуке под замком; в специальном ящичке или сундучке под замком должны храниться и боеприпасы;

  3. при транспортировке ружье должно быть разряженным и помещенным в чехол; в автомашине ружье нужно поставить между ног и придерживать рукой; в поезде ружье следует класть на полку или подвешивать на крюк; при перевозке в лодке, на подводе или в санях зачехленное ружье помещают так, чтобы оно не могло упасть или вывалиться при движении транспорта; нельзя на ружье садиться, так как стволы при этом могут быть погнуты или помяты;

  4. по окончании охоты ружье должно быть немедленно разряжено;

  5. прежде чем сойти с номера на обычной охоте, ружье необходимо разрядить; нести его следует так, чтобы стволы были направлены вверх; при встрече с кем-нибудь на охоте ружье нужно держать открытым;

  6. никогда нельзя стрелять по неясно видимой цели и тем более на шум, так как при этом вместо дичи может оказаться человек или домашнее животное;

  7. при нахождении на линии стрелков на облавной охоте стрельбу следует вести строго в указанном секторе обстрела, заранее обозначив его хорошо видимыми ориентирами;

  8. никогда нельзя сходить с места в стрелковой цепи на облавной охоте до подачи заранее обусловленного сигнала о сборе охотников:

  9. при стрельбе по цели на воде, льду, снегу, земле и мерзлых деревьях необходимо помнить, что дробь, картечь и пуля (особенно круглая) дают рикошеты, опасные для окружающих; стрелять можно, когда есть полная уверенность в безопасности выстрела;

  10. при осечках нельзя открывать ружье раньше, чем через 5-6 с (что легко определить счетом: 21, 22, 23, 24, 25);

  11. нельзя вставлять в патронник тугой патрон насильно, так как он обычно застревает в патроннике, выводя на некоторое время ружье из строя, а при извлечении такого патрона возможны случайные выстрелы;

  12. нельзя стрелять в пределах роста человека (т. е. ниже 2,5 м) и особенно при плохой видимости или в зарослях кустарника, камыша и т. п.;

  13. нельзя добивать раненого зверя прикладом и особенно, когда ружье заряжено; это приводит к повреждению ружья (поломке ложи в шейке) и к несчастным случаям с самим охотником, так как при изломе ложи в шейке курки, как правило, срываются с шептал;

  14. при стрельбе нельзя упираться спиной и особенно плечом, от которого производится стрельба, в ствол дерева или какую-нибудь другую опору, так как это приводит к серьезным ушибам (даже перелому ключицы) от удара прикладом от отдачи ружья при выстреле;

  15. перед выстрелом необходимо занять устойчивое положение, чтобы не упасть от отдачи ружья; стоя в лодке, следует избегать выстрелов в поперечном направлении относительно продольной оси лодки; такие выстрелы чаще всего приводят к опрокидыванию лодки и падению охотника в воду;

  16. нельзя стрелять поверх головы товарища, тем более находясь в лодке;

  17. нельзя опираться на ружье, преодолевая какие-либо препятствия;

  18. перед преодолением препятствий ружье необходимо разрядить и держать так, чтобы оно не мешало движению охотника и не могло упасть;

  19. в случае падения с ружьем или одного ружья необходимо его открыть и осмотреть каналы стволов, убедиться, не попало ли в них что-нибудь; следует заглядывать в каналы стволов со стороны патронников после выстрела и перед заряжанием;

  20. нельзя тянуть ружье за концы стволов на себя, когда берете его из лодки, саней, повозки, автомашины и т. п., даже если вы уверены, что оно разряжено; нельзя передавать ружье товарищу с направленными на него стволами даже в том случае, когда известно, что в патронниках нет патронов;

  21. нельзя разрешать собаке прыгать на охотника вообще и особенно на охоте, когда в руках находится заряженное ружье; собака случайно может задеть лапой за спусковые крючки, а это может привести к несчастному случаю;

  22. на привале ружье должно быть разряжено и повешено на крепкий сук дерева стволами вниз; ружье можно положить на землю, направив стволы в противоположную от бивуака сторону;

  23. нельзя стрелять в том направлении, где есть люди или домашние животные, даже если до них далеко, так как дробины часто образуют слепки из нескольких штук, летящие на большие расстояния, и способны нанести серьезные ранения;

  24. следует помнить, что выстрел крупными номерами дроби опасен на расстоянии 300 м, картечью - 600 м, а пулей - 1000 м и более; помните, что дальность полета дробины в сотнях метров соответствует целому числу миллиметров ее диаметра;

  25. нельзя вставлять выпавший из капсюльного гнезда патрона капсюль, так как может произойти опасный для вас и окружающих вас людей выстрел; для безопасного вставления капсюля в гнезде необходимо полностью разрядить патрон;

  26. с патронами, давшими осечку, следует обращаться очень осторожно; такой патрон следует оберегать от падения и нажима чем-нибудь на капсюль, так как это может привести к случайному выстрелу; осекшийся капсюль, даже из разряженного патрона (т.е. гильзы), нельзя выковыривать шилом и т. п., так как это ведет к несчастным случаям;

  27. с ружьем всегда следует обращаться как с заряженным, наблюдая за тем, чтобы оно не было в кого- нибудь направлено; особенно осторожным следует быть с самозарядными и внешнекурковыми ружьями из- за их повышенной опасности по конструкции;

  28. при заряжании самозарядного ружья необходимо строго соблюдать определенную последовательность: а) поставить спусковой механизм на предохранитель; б) отвести затвор назад, ввести патрон в патронник и отвести затвор в крайнее переднее положение; в) наполнить магазин патронами, наблюдая за тем, чтобы ствол все время был направлен круто вверх или в землю (последнее значительно хуже, так как при случайном выстреле снаряд от рикошета может нанести кому-нибудь ранение); перед разряжанием ружья спусковой механизм обязательно поставить на предохранитель; вообще необходимо приучить себя к тому,

    чтобы предохранитель выключать перед самым выстрелом и включать его немедленно, как только необходимость в стрельбе отпала;

  29. взводить курки внешнекуркового ружья только тогда, когда в этом возникает непосредственная необходимость, и плавно спускать их на предохранительный взвод, как только такая необходимость отпадает; взводя и спуская курки, нужно строго следить за тем, куда стволы направлены; лучше всего их направлять вверх; при опускании курков нужно быть очень внимательным, чтобы не нажать на спусковой крючок того ствола, курок которого вы не удерживаете за спицу для плавного спуска;

  30. нельзя выходить на охоту с неисправным ружьем; это преступно перед всеми окружающими вас людьми н самим собой.




Хранение ружья и уход за ним

При хранении в помещении ружье должно быть хорошо вычищено от нагара и освинцовки и смазано нежидкой смазкой.

Для чистки применяют разборный шомпол, вышер (в который продевают тряпку), щетинную щетку (для смазки канала ствола), металлические щетки (для снятия освинцовки), мягкую чистую ветошь и нейтральное ружейное масло (оно идет для чистки и смазки).

Можно применять для снятия нагара и мыльный или содовый раствор в кипятке, но после этого нужно очень тщательно вытереть стволы и все места, куда вода может затечь. Чем быстрее после стрельбы ружье будет вычищено, тем меньше будет возможностей к появлению коррозии (ржавчины).

Чистят ружье так: собирают (свинчивают) шомпол, привинчивают вышер и пропускают через его ушко кусок чистой мягкой ветоши, вставляют через патронник шомпол в канал ствола и ветошью снимают с поверхности канала имеющийся на нем нагар, протягивая несколько раз шомпол вдоль канала ствола. Затем навинчивают на шомпол спиральную стальную щетку и проводят несколько раз вдоль канала ствола, пропуская ее через дульное сужение. После этого навинчивают стальной ершик и проводят им вдоль канала ствола, но его не пропускают через дульное сужение, а только доводят его до переходного конуса. После чистки канала ствола стальными щетками протирают его чистой ветошью, туго навернутой на вытер. Затем, привернув к шомполу щетинный ершик (щетку), смачивают его ружейной смазкой и, поворачивая шомпол с ершиком вокруг продольной оси, проводят им по каналу ствола. Смазка ложится ровно по всей поверхности и надолго предохраняет канал ствола.

После чистки и смазки канала ствола все металлические части ружья и стволы с наружной поверхности смазывают промасленной тряпкой. Чтобы предохранить поверхность стволов от ржавчины, на охоте прибегают к смазке техническим вазелином (тавотом). Для этой цели можно рекомендовать парафин, растворенный в бензине. Некоторые охотники покрывают стволы и другие металлические части тонким слоем клея БФ-2, разбавленным в спирте, или слоем воска, растопленного в минеральном масле в соотношении 3:1.

Для смазки ударно-спусковых механизмов при очень низких и очень высоких температурах следует применять смазку под названием Циатим-201. Трансформаторное масло годится для смазки этих же механизмов при температуре до -45° С, а часовое масло МН-30 можно применять при температуре не ниже

-30° С, МН-45 - до -45°С и МН-60 - до -60° С.




Выбор ружья по его назначению




Перед тем, как приобрести ружье, охотник-промысловик или любитель (спортсмен) должен решить для себя вопрос, какой вид охоты он предпочитает. Исходя из этого и следует подбирать ружье, максимально удовлетворяющее всем требованиям данного вида охоты. Нужно помнить, что охотничье ружье - основное орудие охоты, и для наивысшего результата оно должно максимально соответствовать всем условиям данной охоты. Другой вид охоты предъявляет к ружью и другие требования. Сделать ружье универсальным, т. е. пригодным в равной мере ко всем видам охоты, невозможно. Можно сделать ружье пригодным для нескольких близких по характеру охот. И все же ружье, подобранное целеустремленно, будет лучше служить основному, и хуже - остальным, смежным видам охоты. Таким образом, было бы правильнее иметь несколько ружей, специально подготовленных для определенного вида охоты, но не всякому охотнику это по средствам. Потому следует твердо решить, для какого вида охоты вы приобретаете ружье, и примириться с тем, что оно будет менее эффективно для других видов охоты, носящих для вас случайный характер.

В настоящее время по объектам охоты и по характеру местности охота может быть разделена на следующие виды: боровая - по птице, мелкому, среднему и крупному зверю; степная - по птице, мелкому и среднему зверю; горная - по птице, мелкому и крупному зверю; на болоте - по птице; на воде - по водоплавающей птице. Рельеф может быть смешанным, и тогда условия охоты усложняются. Например, боровая охота по мелкому зверю (белке, соболю, кунице и т. п.) резко отличается от боровой охоты но крупному зверю (медведю, лосю, оленю, кабану). В первом случае хороню иметь комбинированное ружье (двойник - ружье с одним нарезным и другим гладким стволом, а еще лучше тройник - трехствольное ружье с двумя гладкими и одним нарезным стволами) с одним нарезным стволом калибра 5,6 мм под патрон кольцевого воспламенения и с дробовым стволом (стволами) 20, 24, 28 или 32-го калибров.

Для охоты по крупному зверю хорошо иметь карабин калибра 7, 8 или 9 мм под мощный патрон с экспансивной пулей. Карабин может быть одноствольный магазинный, двуствольный с откидными стволами, а еще лучше - одноствольный магазинный самозарядный.

Возникает вопрос: почему именно карабин, а не винтовка? Да потому, что карабин короче винтовки (это его определяющая особенность) и он более удобен в лесных зарослях. Карабин удобен нана охоте в горах на копытных животных (козла, кабана, оленя), медведя и т. п. Ходить в горах с длинноствольной винтовкой или дробовиком (ружьем с гладкими стволами) очень неудобно.

Важна и масса ружья. Тяжелое ружье в горах очень обременительно, но и легким ружье должно быть не в ущерб его прочности и баллистическим качествам. Нужно не забывать и отдачу, которую дает легкое ружье при применении мощного патрона. До некоторой степени отдачу можно смягчить постановкой амортизатора на затылке приклада, что обычно и делают. Для ходовых охот в сильнопересечённой и заболоченной местности желательно иметь ружье массой от 2,5 до 3 кг. Для охоты в степной местности и на водной поверхности нужно иметь наиболее дальнобойное и дальноубойное ружье, так как на степных и водных просторах трудно сблизиться с дичью (но всегда к этому нужно стремиться) на дистанцию, соответствующую дальнеубойности малокалиберного и короткоствольного дробовика. Такими являются ружья 20, 28, 32-го калибров. В данном случае не имеет особого значения и повышенная масса ружья крупного калибра с длинными стволами, так какохота по своему характеру малоподвижна и не стеснена местными предметами, не утомляет она стрелка крутыми подъемами и спусками.

В степных и лесостепных районах очень удобны и практичны комбинированные двуствольные и особенно трехствольные ружья с дробовыми стволами 12, 16 или 20-го калибра и пулевым (нарезным) стволом - от 7 до 9 мм.

Для охоты скрадом в любых районах наиболее пригодны карабины и особенно самозарядные. Как мы уже говорили, на крупного зверя целесообразны калибры от 8 до 9 мм, для зверей среднего размера - 5,6; 6,5 или 7 мм с высокоскоростным патроном центрального боя и экспансивными пулями.

В любой зоне для облавных охот на волков, лисиц и зайцев, для стрельбы влет боровой и водоплавающей птицы лучшими следует считать двуствольные дробовые ружья 12, 16 или 20-го калибра с внутренними курками и эжекторами. Эти же ружья могут быть успешно использованы для стрельбы пулей на близких расстояниях по медведю, лосю, оленю, кабану и т. п.




Выбор ружья по физическим данным охотника и его стрелковой квалификации




Подыскивая ружье, наиболее пригодное к тому или другому виду охоты, стрелок должен учитывать свое физическое состояние, конституцию и возраст, а также стрелковую квалификацию.

Часто приходится наблюдать, как охотник небольшого роста, слабого физического развития и без надлежащей стрелковой подготовки стремится приобрести ружье калибром покрупнее, со стволами подлиннее, а следовательно, массой побольше и с очень кучным боем. А это значит, что отдача при выстреле из такого ружья будет нетерпимой для подобного стрелка. Ружье с длинными стволами для большинства охот очень неудобно потому, что оно тяжелое, за все задевает, плохо балансируется, так как стволы имеют большую массу, чем остальная часть ружья.

Кучно бьющее ружье даже для стрелка высокой квалификации будет не очень полезным на охоте, так как оно требует более точной стрельбы, правильного учета необходимого упреждения и дистанции до цели. На все это времени, как правило, бывает очень мало, да стрельба чаще всего ведется навскидку, а это вызывает большие ошибки. В результате промахи становятся закономерностью, а попадания - случайностью. Но и попадание (особенно точное) большой радости не принесет, ибо от дичи мало что останется - так ее разобьет дробью. И трофей, добытый подчас с большим трудом, приходится выбросить, а это уже скрытый вид браконьерства. Если стрелок имеет к тому же посредственную стрелковую подготовку, бесконечные промахи его обескуражат и отвратят от охоты.

Чтобы стать настоящим, культурным охотником, необходимо усвоить требования охотничьего минимума, а затем пройти предварительную подготовку на специальных охотничьих стрельбищах. Для стрелков высокой стрелковой квалификации лучшим ружьем для охоты будет: двустволка с одним стволом, имеющим получок (0,5 мм), и вторым - с дульным сужением 0,75-0,8 мм. Для лиц с посредственной стрелковой подготовкой один ствол должен иметь цилиндр или цилиндр с напором (0,25 мм), а второй - получок.

Выбор ружья по конструкции и качеству Выбор ружья по его конструкции

Придя в охотничий магазин, охотник часто теряется в многообразии ружей. Здесь он видит одностволки (ИЖ-18), двустволки с внешними курками (ТОЗ-БМ, ТОЗ-63, ТОЗ-66), двустволки с внутренними курками и горизонтальным расположением стволов (ИЖ-58 и ИЖ-58М, ТОЗ-25, ИЖ-26, ИЖ-26Е), двустволки с вертикальным расположением стволов и внутренними курками (ТОЗ-34, ИЖ-27), самозарядные ружья (ТОЗ- МЦ-21-12), малокалиберные винтовки и карабины (ТОЗ-8, ТОЗ-16, ТОЗ-17, T03-18, ТОЗ-21 и "Барс"), крупнокалиберные карабины ("Лось", "Медведь") и др.

Что же выбрать по конструкции? Если речь идет о дробовике одноствольном, то лучше взять одностволку с внутренним курком, например ИЖ-18 или ИЖ-18Е. Оно надежно потому, что механизм ружья полностью предохранен от попадания в него грязи, поды и снега. Ружье с внутренним курком всегда готово к действию, так как курок взводится автоматически при открывании ствола. Оно безопаснее потому, что имеет надежный предохранитель. исключающий случайный выстрел. В то же время предохранитель устроен так, что он оказывается под указательным пальцем, перед тем как он будет помещен на спусковом крючке, и ружье снимается с предохранителя очень быстро. На поверхности хвостовика ствольной коробки есть указатель взведения курка, который хорошо виден или может быть нащупан пальцем в темноте. В случае осечки взвести курок можно без открывания ствола. Достаточно нажать на рычаг запирающего механизма полностью до отказа и отпустить его, как курок будет взведен и удар курка по бойку можно повторить немедленно. Ружье имеет красивую обтекаемую форму и не цепляется за кусты.

Когда ставится вопрос, что лучше купить - одностволку или двустволку, предпочесть, конечно, следует двустволку, так как она имеет более высокую огневую мощь и позволяет стрелять разными снарядами. Двустволкой можно повторить выстрел немедленно, если зверь был только ранен первым выстрелом, или при первом выстреле был промах, или произошла осечка, а возможность немедленного повторения выстрела на охоте бывает очень важна.

Двустволка одинакового калибра по сравнению с одностволкой имеет значительно большую массу. Для ходовых охот с этим следует считаться. При стрельбе одними и теми же патронами отдача у одностволки всегда выше, чем у двустволки (это естественно - у последней масса больше, чем у первой). Однако одностволка бьет значительно точнее, так как ее ствол расположен в общей плоскости симметрии всего ружья, совпадающей с точкой опоры приклада в плечо стрелка. Ружье при выстреле подскакивает только вверх и не имеет боковых отклонений, как двустволка с горизонтальным расположением стволов, у которой оси каналов стволов не совпадают с вертикальной плоскостью симметрии ружья. Расположение стволов справа и слева от вертикальной плоскости симметрии ружья требует сведения осей каналов стволов на некотором расстоянии в одну точку, чтобы попадания пуль и центры дробовых осыпей совмещались на средней дистанции (35 м).

С увеличением дистанции бывает, что двуствольное ружье начинает крестить, т. е. центр попаданий из правого ствола оказывается левее точки прицеливания, а из левого, наоборот, правее. С увеличением дистанции эти смещения возрастают. Этот недостаток менее ощутим у двустволок с вертикальным расположением стволов. Эти ружья по точности стрельбы близки к одностволкам. Двустволку с вертикальным расположением стволов следует предпочесть двустволке с горизонтальным расположением стволов потому, что они более долговечны, удобнее и эффективнее в эксплуатации. Двустволке с внутренними курками следует отдать предпочтение перед двустволкой с внешними курками по тем же причинам, что и одностволке с внутренним курком.

Одностволка с неподвижным стволом более долговечна, чем с откидным. Обычно она делается с магазином на несколько патронов, и потому более скорострельна, чем одностволка с откидным стволом.

Неподвижность ствола повышает точность стрельбы и сохраняет ее на все время эксплуатации ружья. Самозарядную магазинную одностволку следует предпочесть двустволке в том случае, когда требуется максимальная огневая мощь и скорострельность однородными по снаряду патронами.

Что касается нарезного оружия, то однозарядные карабины и винтовки обладают большей точностью стрельбы, чем магазинные ружья, но у них очень низкая скорострельность. Однозарядку применяют там, где не нужна скорострельность, а необходима максимальная точность боя.

Винтовки и карабины с более толстыми стволами бьют точнее и кучнее, чем те, у которых стволы тоньше. Если требуется максимальная скорострельность и не очень важна точность стрельбы, лучше использовать самозарядку.

Крупнокалиберный самозарядный карабин следует предпочесть магазинному с продольно скользящим болтовым затвором с поворотом, так как он обладает очень высокой огневой мощью и скорострельностью, а в случае отказа работы механизмов на самозарядном принципе от отвода пороховых газов такой карабин перезаряжают от руки вдвое быстрее, чем карабин, имеющий перезаряжание от продольно, скользящего с поворотом затвора.




Выбор ружья по качеству изготовления

Выбирая ружье по этому признаку, обращают внимание на следующее:

  1. Поверхность ствола (стволов) должна быть без видимых выпуклостей и впадин. Это проверяют по световому блику (рис. 22), падающему на поверхность ствола. У хорошего ствола этот блик идет с постепенным сужением от одного конца к другому без изломов, сужений и расширений. При плохой обработке поверхности ствола края блика будут волнистыми, так как на выпуклости блик суживается, а на впадине, наоборот, расширяется. Так же обнаруживают вмятины, забоины, выхваты металла и раздутия стенок ствольной трубки.





  2. Внутреннюю поверхность канала ствола делают правильной цилиндрической или слегка конической (в сторону дульного среза) формы, без выхватов металла и с хорошей полировкой. Определяют это по правильному расположению концентрических теневых колец и по теневому треугольнику в хорошо протертом чистом канале ствола при рассматривании его с казенной и дульной частей против света (рис. 23). Просматривая какал ствола по способу теневого треугольника, ствол нужно направлять на границу спета и тени.

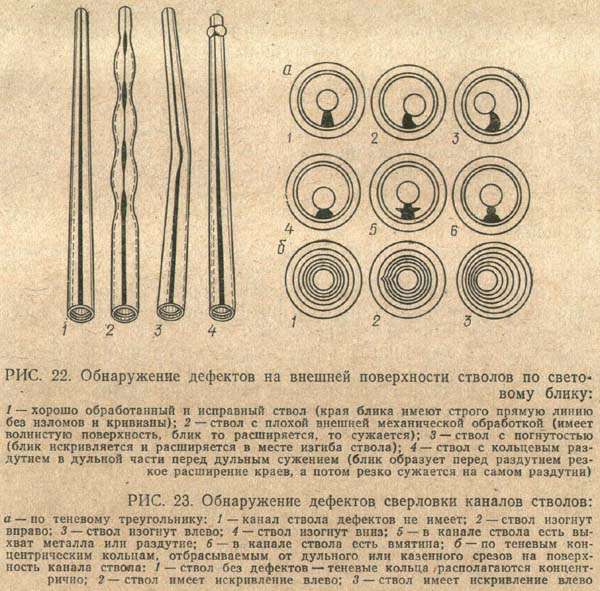

  3. В стволах недопустимо искривление, что обнаруживается по теневым кольцам и теневому треугольнику в канале ствола.

  4. В казенной и дульной частях стволов недопустима разностенность, характеризующая смещение сверла относительно оси болванки при сверлении канала ствола или неправильную опиловку (выходку) стволов по наружной поверхности.

  5. Дульный срез стволов должен быть перпендикулярным оси канала ствола.

  6. Необходимо, чтобы скрепляющая (скрепляющие) и прицельная планки были хорошо припаяны и не имели серого налета в местах пайки. Плохую припайку планок к стволам обнаруживают простукиванием планки карандашом или палочкой по всей ее длине. При этом стволы подвешивают за передний крюк. В непропаянном месте звук получается дребезжащий и глухой.

  7. Ствольные крюки должны иметь с обеих сторон следы от трения о стенки пазов ствольной коробки (колодки), и чем больше (шире) эта поверхность трения у крюков, тем лучше, так как это говорит о хорошей пригонке (приплотке) стволов к ствольной коробке, а это значит, что ружье долго будет служить до появления зазора (шата) у стволов в сочленении со ствольной коробкой.

  8. Следы от трения на шарнирных поверхностях крюка и болта должны быть равномерными по всей их ширине, тогда ружье прослужит долго, не расшатываясь.

  9. Запирающий механизм должен срабатывать четко. У нового ружья допускается незначительная доводка ключа (рычага) рукой до среднего положения, но не за счет слабины при посадке рычага на квадрат оси запирающего механизма.

  10. Цевье в собранном ружье должно удерживаться на стволах прочно, без шатания, а следы от трения обоймы цевья о переднюю часть подушек ствольной коробки должны быть равномерными и по всей ширине сопрягающихся частей.

  11. В ствольной коробке и других деталях недопустимы острые края и задиры.

  12. Необходимо, чтобы дерево ложи и цевья было без сколов или трещин и имело хорошее сопряжение с металлическими частями. В сочленениях с металлом дерево должно несколько выступать над ним. Сопряжение дерева и металла должно быть плотным без щелей и зазоров.

  13. Прицельная планка должна быть прямой, а не выпуклой или вогнутой и тем более скошенной на сторону.

  14. Необходимо, чтобы мушка сидела ровно, без перекосов.

  15. При взведении курков должны слышаться звонкие и четкие щелчки.

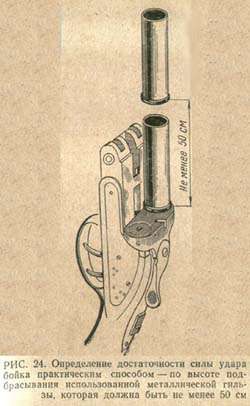

  16. Бойки должны иметь достаточную силу удара и правильную округлую (параболическую) форму концов, наносящих удар. Нормальный выход бойка над поверхностью щитка (лба) ствольной коробки около 1,8 мм. Силу удара бойка можно проверить, поставив на горизонтально расположенный лоб ствольной коробки со взведенными курками пустую использованную металлическую гильзу 12-го калибра донышком над отверстием для выхода бойка и, спустив курок (как при выстреле), наблюдать, на какую высоту гильза подскочит после удара по ней бойком. При нормальном ударе бойком гильза подскакивает вверх не менее чем на 50 см (рис. 24).




Подгонка ложи по физическим данным стрелка




Для успешной стрельбы по подвижным целям ружье должно быть прикладистым, хорошо сбалансированным и посадистым.

Прикладистостью называют способность ружья при вскидке к плечу постоянно давать совмещение прицельной линии ружья (линия, проходящая от мушки посредине прицельной планки и средине верхнего обреза щитка ствольной коробки) с лучом зрения, идущим от глаза стрелка в цель (точку прицеливания). Когда такое совмещение есть, то линию, проходящую от глаза стрелка через прицельную линию ружья в точку прицеливания, называют линией прицеливания. Понятия "прицельная линия" и "линия прицеливания" нельзя смешивать, так как они имеют самостоятельное значение и в то же время связаны между собой.

Прицельная линия всегда является как бы частью ружья, а линия прицеливания возникает каждый раз, когда мы наводим ружье в цель, и прицельная линия является в этом случае ее важной составной частью. Чтобы

прицельная линия ружья всегда однообразно совмещалась с линией прицеливания, т. е. совпадала с лучом зрения, проходящим от глаза стрелка в точку прицеливания, нужно, чтобы размеры ложи соответствовали конституции стрелка.

Так, длина ложи должна соответствовать длине предплечья руки; погиб приклада в вертикальной плоскости - высоте зрачка глаза над ключицей плеча стрелка (длине шеи); боковой отвод приклада в сторону (вправо или влево) - ширине плеч (груди) и лица стрелка; угол между плоскостью затылка приклада и продолжением прицельной линии ружья (так называемый "питч") - форме грудной мышцы стрелка и назначению ружья (для стрельбы по наземным или воздушным целям). Подгонка с учетом физических данных стрелка преследует цель приведения в соответствие размеров ложи с физическими (конституционными) особенностями стрелка. Если этого согласования нет, то никак нельзя ждать успешной стрельбы на охоте по подвижным целям.

Под балансом ружья принято подразумевать расположение центра его тяжести относительно казенного среза стволов, когда ружье собрано и стволы закрыты. Положение центра тяжести зависит от массы стволов с цевьем и ствольной коробки с прикладом. Чтобы определить это более точно, в патронники вставляют патроны, снаряженные в гильзы без капсюлей и имеющие вместо пороха войлочные пыжи и нормальные снаряды дроби.

Хорошо сбалансированное ружье имеет центр тяжести в 45-50 мм от казенного среза стволов, т.е. примерно у поперечного осевого болта ствольной коробки. У ружей крупносерийного производства центр тяжести обычно располагается в 65-75 мм.

Баланс ружья определяют показателем баланса Пб:





где Вр - общая масса ружья; Вс масса стволов без цевья.

В зависимости от конструкций ружья, числа стволов и их сверловки показатель баланса находится в

пределах:

для двуствольных гладкоствольных охотничьих ружей - от 2,0 до 2,3; для трехствольных комбинированных охотничьих ружей - от 1,8 до 1,96;

для двуствольных нарезных охотничьих штуцеров, винтовок и карабинов - от 1,75 до 1,8.

Из приводимой зависимости видно, что с уменьшением массы стволов показатель баланса возрастает, а это означает смещение центра тяжести к казенному срезу стволов. При утяжелении стволов наблюдается обратное явление. Комбинированные ружья (трехстволки, двойники, штуцеры, винтовки и карабины) имеют стволы более тяжелые, поэтому показатель баланса у них меньше, чем у дробовых двустволок, и стрельба из них навскидку значительно труднее и менее эффективна.

Посадистостью ружья называют его "поворотливость", или удобоуправляемость. Она зависит от правильного распределения массы ружья по основным узлам (ствола с цевьем и ствольной коробки с прикладом), а в самих узлах - от распределения массы ближе к центру тяжести всего ружья, а не к его концам.

Для уяснения сущности удобоуправляемости (посадистости) ружья представим себе палку длиной 1 м с надетыми на ее концы гирями равной массы. Если такую палку с гирями взять посредине (т. е. в месте расположения центра тяжести) и вращать в разных направлениях в горизонтальной плоскости, то при изменении направления вращения мы будем испытывать определенное сопротивление подвешенных на концах палки гирь, и это сопротивление будет тем больше, чем большей массы гири мы подвесим при той же длине палки или возьмем палку длиннее при одной и той же массе гирь. Сблизив гири к середине палки, направление ее вращения изменять значительно легче, чем с гирями на концах палки, хотя общая масса системы во всех случаях совершенно одинаковая. При этом не изменится и баланс. Из этого можно сделать простой вывод. Чем меньшую массу будут иметь стволы ружья на концах, т. е. в дульной части, и чем они будут короче, а также чем легче будет приклад затылка, тем удобоуправляемее будет ружье.

О посадистости судят по коэффициенту Кп, определяемому по формуле








где Вк.п - масса ствольной коробки с прикладом; Вс - масса стволов; Вц - масса цевья.

У охотничьих гладкоствольных ружей отличного качества коэффициент посадистости Кп находится в пределах единицы, у ружей с легкими стволами он больше единицы, а у ружей с тяжелыми стволами - меньше единицы.

Баланс и посадистость в какой-то мере можно исправить, вставив в ложу свинцовые стержни толщиной 8-10 мм. При этом, чтобы не нарушать посадистости, в затылке приклада сверлят глубокие отверстия и стержни

вставляют как можно ближе к шейке приклада с последующей расчеканкой во избежание их смещения от отдачи. Нельзя ставить груз под затылок приклада - это сильно ухудшает посадистость ружья, хотя и более эффективно сказывается на балансе ружья и требует меньшего груза.

Были попытки выразить посадистость через полярный момент инерции массы, нo они успеха не имели, так как расстояние от некоторой начальной точки (например, от середины ключицы) оказалось переменной величиной потому, что руки у стрелков имеют разную длину. Кроме того, и масса оказалась изменчивой потому, что в нее нужно было прибавлять часть массы рук, держащих ружье.

Определение посадистости по амплитуде качания ружья, подвешенного за передний спусковой крючок, тоже ничего положительного не дает, так как здесь участвуют два полярных момента инерции масс (стволов с цевьем и ложи со ствольной коробкой) и какой из них преобладает, определить нельзя.

Остается пока одно - пользоваться указанными выше формулами баланса и посадистости, дающими удовлетворительную ориентировку в интересующих нас качествах ружья.




Подгонка ружья по физическим данным стрелка

Прежде всего необходимо определить размеры ложи по конституции стрелка. Для этого существуют несколько способов. Наиболее простой и надежный - использование примерочной ложи. Такие ложи должны быть в каждой оружейной мастерской, на оружейных предприятиях, занимающихся изготовлением ружей но индивидуальным заказам, в магазинах. Однако пока их очень мало.

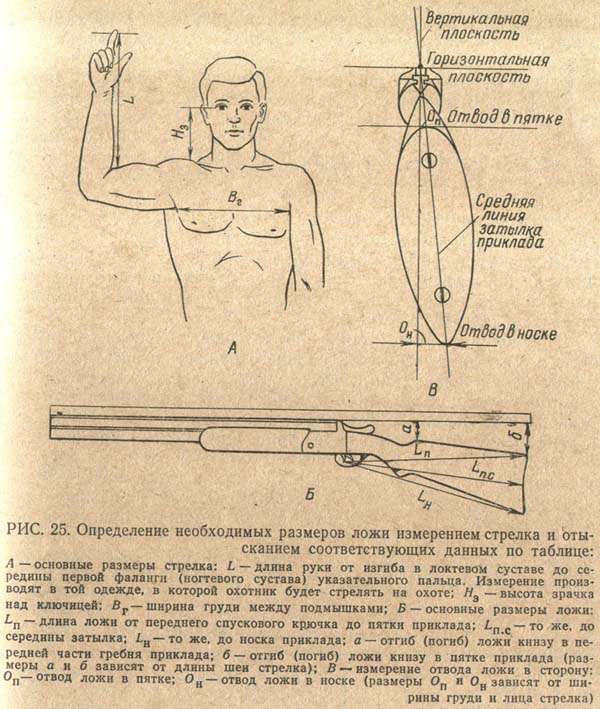

Второй способ (рис. 25) состоит в замере длины предплечья от изгиба в локтевом суставе до середины первой фаланги (ногтевого сустава) указательного пальца, когда предплечье с плечом образуют прямой угол, а палец, ладонь и предплечье окажутся на одной прямой линии. Это измерение определит длину ложи от переднего спускового крючка до середины затылка приклада. Одежду нужно предусмотреть и зимнюю, и летне-осеннюю, так как разница в размерах достигает 2 см. Считается, что для охоты лучше иметь ложу более короткую, чем длинную, так как при стрельбе навскидку такая ложа меньше задевает за одежду и приклад правильнее ложится в плечо стрелка. Расстояние от переднего спускового крючка до пятки берут на 5-15 мм длиннее, чем до середины приклада, а у носка - от 0 до +/-15 мм, в зависимости от полноты грудной мышцы и от назначения ружья, т. е. для стрельбы по высоко летящим целям или движущимся по земле. В первом случае длину ложи до носка приклада берут большей, а во втором - меньшей.





Затем измеряют высоту зрачка над ключицей для определения вертикального отгиба приклада и, наконец, ширину груди между подмышечными впадинами. Этот размер необходим для определения бокового отвода приклада в сторону того плеча, от которого ведется стрельба. Необходимые размеры ложи определяют по табл. 3.

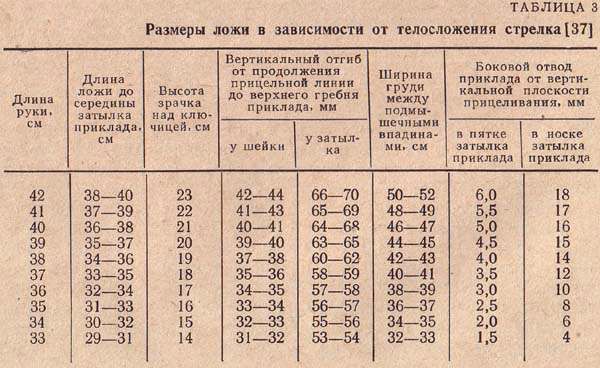

Определив размеры ложи по таблице, нужно их сличить с теми, что фактически есть у вашего ружья, и внести необходимые исправления (как и что следует делать - сказано ниже). Подгонку ложи необходимо начинать с приведения в соответствие длины ложи с руками стрелка, а потом уже исправлять вертикальный отгиб и боковой отвод. Начинать нужно с длины ложи, потому что с ее удлинением боковой отвод возрастает, увеличивается и отгиб ложи книзу, так как с удлинением ложи прикладка головы к ложе получается дальше к затылку приклада, где размеры уже будут другие. Наоборот, при уменьшении длины приклада вертикальный отгиб и боковой отвод ложи уменьшаются, так как щека стрелка прикладывается ближе к ствольной коробке, где размеры отгиба и отвода ложи оказываются меньшими. Основные причины отклонения точек попадания от точки прицеливания, зависящие от размеров ложи, приведены в ТАБЛИЦЕ 4.


















:rs-...---.. C>'TllC....P.IJ- - ---






T.A.. .l':a .-S-.A. .....­

DP-IUl ff-....... M'3-sa...CC-OOY-T-.-­

py.:»e.._..._ CS-Ma---•e-c::'K-..... ..Ill...._••..._.._ .... c:.. rpe..n-s:a.

P'-MC:.c;>-->-.,.ll.-- '-..e_:ne>c-




Bep-r mc;e.11"b<.e ..A C>TS-H'CS

C>-."etH• 'D<e.::l'llH 9C

Jioa :K:C>p<>"'rKA 'UOC.­

38,.... Ka Pff.::rllaA




-......x:



Pyb-<8- u...eeT n.n.e>x<>A cSa.n.aae was-::sa .n...,n-..n.-...._x

":r e..... c:..-.ae>31-C>B




-Yc:..t:.n u •11.a cnyc..K<>-

.a

- rpeilSe.Jlllllb n.J>HK....- •,.,.<>­

a-raa rs<>n4» Y _ryi(Sq.a.'T"C>A: pe:s.....,....

Y°".n.J.11:Fl .._T.b .n"<>>9'1t. y e. .,.a....- P• e...n:e­

au e<>c::y aa a p a­

..111.a C:Ae-.JW.&I9 HaWC..,,.a..Q,---Y ..pe:s•IH:a..--­

'K:c:>>K""I• • .Apyr•• x: .... ..-cp...a..nro

y ..<>c.:1<.a. n pu..c..n.a.,n..a

.-.apac:T•-rh .no:ac..y n<> ace.._y

S.131 .....lba.J.. ue So'l.:S,,,....CH" "9 <....T"il. ...

,-_ e:. p-aeKe>.,.ep.-.e> TLC> .-...n-.,.u1e a..o-­

T':bol a :ni:p...mc.na.a.a

..a..n....ww H..-R- <>>m::y "D ES-a.-npaaJSe­

e:a:·sn :-.a i.-ce>e=<>M: a..n.Ka .-.p..-.-a­

na .. u_..n y-.c<>pe>,....'T"'lb ....-an pa_e..ne­

••....•• Ha 'rl..R""FWCy npHK..na.a,_a.. U-JalHI

y-rR'>K..e'.nH-rt. .Ill p.M>e..TIRl:A :04:11"'8DK:c.:>IJI;

C.B.H-UCl>Blb&X c.Tep.>9<neA

D T HYH:u.:a c =

..e "W<.pk>.:;aac:-- c.JIH1ll"K<>..

o...•K-<>




C::T_pe..n:<>K- ...saxea T'&e--r

cc..e:a&e. py-.c-<>A C..JUF•Cira<:C>.,,.

C5_,.:Hl:K.<> a< <>'-Ca.'IBlOA

-wce>p<>CS:ac:e-

.Bep-r-...._ K".Ea.J.ae.•a:..,,.-A <>TT'"._C5

-"llC>' <>'Q'e..e:a- -..a..n:




J'Ie>>'9C..a ..n...n-••:r.-:a:t"a :o .:1<>c:'KC

np....-:.c3ra_Aa




P-y>-.che: ..a&e.e.-r 1[][.,n:e>.:x..o:A

CS....na ec:. a-sa :K:<>po'T'"K.a-."J!C.

:M.. o...eRI..b. n.erac:e:x: <C"T<>B




.J



Py"b>C- l'W'l.ee.. 'S"Y...l'.IC>X<>A

l



CS::e..T.11.aI•C ...::.-:::.a K<>_p<>TK ..._

c...-.epc.9C<>A • ..a._c:>AR n:x: .ne> 'J. ..75-

2 wic:rc: [17.S-20 .::1-•J .z1,..1a• nepe.n-

2er..sc..n.?'" as:t' 2s»c.·

uer-c>

3a:x:a.aTa:.aa.a-r·s:.. a.e:e-:.:..e Ji:..&..illll.& R.Ue

<>'T" CB.lllbOA <>p<>




c=....-H:"':E""& p&&EE:O:io.-epe<> -rs:<> ac.eA

:.1":.11e.-- rpe.CS.._,..- n pH a-<.n.l!l:,D,,& .;11.pe"D.e:­

C5'CE1:Y c: ....-.aM.-.. p a.c::'Q'.:7'14: . ........e>c5..,.

.rip 1<r L1..e..n:b-&..ff n-aK..::a- C5,._a

llSHA,H..& ..a ee:pLUMEC&. r.J"yl.Lll>ac: "Up<>­

<:::a.-=a"'Jl""pSie.a.:nr.ac-.;.. 1B1epx 1i1eft =-<po......:­

..:e. 1::13....-.C&. C-rD<>.T9&He>:A S<<>p-c><S ...-

°Y"..C:Opc:>Y-1<9-:S-._ .AJIM:s:t:y Jr.O>K.'M. &; ea­

upaen-ee--,,..-1'9'•La .,.<>C-<>K .sa-r.JZ-.c.o

DpR'>C".3r-8..D..8 JI. y..n; :a:..11:""Tb D 1ia.­

np.o D.Jl'.e:ll<I: ff H..D rJ_ S:.:T'Ky D ­

.K:-.r.18 .zica

..-..:a . ,..._



'Y".K:<>p<>TR'T'L- .;;n:e>y... Ire .ce.H-R.

-cWJ: . e:. pa:e:..<>.,,..p.IR.<> n:.<>

,.,. ..-••e 3.... -......n:H::a TIP ..11><:-na.aa

<:>CS..n:ey-q'.El'"'rb ,. y. .e.,.;c:::...e-epJl.M u

..a.pe:.se-c:-..-e_y <::<> c..-opo.._I>I. .:san.J<a np.-.. ,a..n..o.; yMoSe:.••&.m"HT.L H Y

r.w:p5t::K-'ll:.a..,zm.a a E£ar.- pae.711e.'H .._R --

-c>C-OK 38-.0E.z...r::I Y...1X.3'1C ':IE!l!HT:&

<.IS<>:a>c:y o ..a np;a,e.....;nr: RlH JC& rx.:a-r-..c:y

.3-8.'T'"_.... ..u.iM::::a




1"'1"....



T":ff.:>K.e.n:-a•-r- CTIE!ll<>.hb.1 r.-p·•Kpe-

Cl:JTCH -K nepe--.D,.,.eA ..ac-rH

•• c.:>qe.Qt. ..ner .c-1•.x- c-ree>.n<>.a.

uee11:a.A ce.MH 1u,_1c•e<>rc.:>. :rpya.a

1:•

.11...:

-.:m:pH"B T•'ITlb- "9C coe.D.:HXl..H..T ba:&Oft

n.n:a ••-..c:e <=-TB OB BAC>..1'1':b HC'e n<>­

.n:<>C-.C:H c-a ...._.•'.l.a-; :aa:l'C'B-iEIT"Ba'T'"lb-­

si.e1D2"C py•c<>-A 6.Jl'r.'HC

••<>A KO p<>llCS e-

9iC.

C'T.DO.S.:b.­

l



<::-.--pe-..n<:11t'C :a.r.. c>a.a-r- e -.r

It<".,,



n._ee.m:.e 01eub ..na..T.le.J:tCC> O<T

e:-r--e <>.Jn. b R<>--H K"<> po<S




'Y'"<=R-Tt:Sie .a. <:nyc.Y<C>Dbl'.C

l



.M:_p>C>Q:K.._il C> .c.ff Lo 3.JYC>

.::: a-X .--s.a--.-.:oa r.: a-r-.,.. -...e- be- c;-.,,.._,.e-

a T :; c A•e <> :, ne:ce::::

•• OC:K l''l:A>..llR.B'"'r-11- py:>9CbC' £a<> a'K<:>A-

.1"1:1A'"'-CS<> 'r'<:>"....._:.c- -

C>r.z.lia..a, -r-e.. yc1-..-.. . ._"lie Ha cnycK<>-

iIT O-H1ne:a .n;.:- n.!.:;;:. 2

:2.5




1Krc.

"M

(2.5 I:] :.-.:.a I eei.zc-r-pe..r1




y....e <:ii.b.e .r

e.ne:ee> Cnp::u,

e-.-pe..n:a.6e

<>"T'" _,. e..B<>r<>

.-...r.se4.n)




rpeGe-.c'b pac:t.'5C.J11.a .n.a.

o•&e•• t.. "'S"C>.sw:c::.-.-

..TI<>#M.a c:>IEKE!'JW:'b .n._...•"H:••a

C>6c:'Tp yra-r'b. r-pe6eaor L ·n p n1:.<.Jia­

-..za..a. C- Jrt.e-o.<>iJl <="""r<>p<>H .... M H C>"T"Aat'T'..._

J>Y be- e>py-,,ce:Att<> y Nll.S..C;•repy

.rt...n-R. ..-:.:orocsa r.r.:11-"M.J.Ja;Q.a. e.:n: p.a.'De>

C:::..n.e...:n::a. >K . .,."re> .. irsp,...

a...n:e>._. c:>".ll"El..o.n.e

'Y""Kc:>pC>"rK-r-b <> y p.aDIX.C>C-(>-

...<>. ..-e ••S:-.1::-e..-.

H'-"'.

cu •.-,,....._.




I>y>EC"'b<e Ci.I>C"'r

en.pa&<> (:r1p1c C:Tpe.Jrb CSe.




J:le>:aca

r pe6-ec...-.

e>qe b. 'TOI• C>K




K<>pc>-r-J<&




n p1-C'K:..r.1&A.&

C:::.;ax.e..na"T""R. .sa:.cay ••:a ryG-

-.aa-roR: pe:a..... Ell.:a ...7.l'e..u<>A e..c:.c.

ra.p.sW<"..n.&_A.D. on,o...n: e...-o rpe<:i'IEm:.R •• .c

<>-r...a.a-r.h py>..c-be- <> pye:ft...-<>-.. - .._a- OCTepy .n...nR ne>r..-csa pI. .n:ana n...n:c:.e.c:> e;.a til:Y Y'.I<> :een-.;-s.q:e._y

'Y""AJ'll:H E&•'ll"'rlL. ..:n.e>y,.. ..<C •'93.2'.C:e.._llff:Sll

--.._-rq

1• =-=



<:::..n.ca b ana.iu;cy eayll'C>

:o:J..e.cy ..,.. m<...n:a...n.a r<5....-a -roA

pe-a n.-H--..

or :rcpa-eoro

o.r1eqa)




I>y c:. re>p:a-t1- l

C:::-rpc..-.n.e>·..c ..-=eprae--r

CO y-<:JCO-ehl:e .CJ>-.c:>q..-C..IMI

°E-C.JT&.• 9'TO Trpe>->'SC::X.O -Z- ""13-!931

C$c>..nI;oo..._...">C yc.....-JTHA Fl".O crw-yc. O h:l::C­

e;:pac:>qKS.11 .. .....X C-.7We-..cr.,ye-r- CY'T"J.ll&AHT".b,..

A<>:e e...c.,.. .A<> e>p:h«"hll .. E!:c..;T.a_FC .ST'C>

ra_pc:>H'C:X:<>Jtt"""":C" H.S.-3:8 in:;..ne> x.oA n:-p-..­

e.,.....a.1:e: IY p-.a K:C>.... HS>K H;r..19"3..-E.. Ha

C:.SJI yc::::..IK'.C>B.'.hOle: me_ p;a:<>q a<.,.-_. -...<S.X:<>.Ll.M -

NI<>

Tm:y"r'e:.Mll

..n c..-re..D':a:..iFl:oD -:rpeH'..s-




:a:e>.e:"ra ..T:L.b.:Ell '.hl-IML pa c:.­

:c.:<><>>K.e- -..e>o.-. C::TBC>­

- e-...



.JITCJoS- -..paob.I':... c-:rn..e>-­

JJ<>l'Wt[ CS&

.a_ ..n:en..,._ Bb.1.LCle-




"'l>'y.>.K s..e. c::. re:> !P'H-

3<>EIT8-Jib .... _p.ac.­

CS0.7IC>e..-.:1..-e;:r,.s:: C.­

..D<>I5. n:.paES....:J'>,C c::":r:e.e>-

31c:>.11o<1. 6i.e..- .eb.11:1L11-e..

..l.l'e:::B:h.I: ELH.. e




:Py'.>l<i&e c. a..ep­

-:r'H E<a.J:.-a:..:9'!"bT.... pac:.­

Yll C><>>9C:e'EI L..-e.l'd

C..TIEll<>..ne>-a. 'IH.'H­

HK- CTO-C>.JZC>&.& c5:be"T"

8,b,l.u...re (e..r.te.e<>

:.iu -e.·n pae<>").

::o.e.p:X2"1: H:l!d -El.:>K:C

C.an p-a.o.o ..,L•S'

BJTene>)

Py::>:1<...e _,.;...a_e:-r

Cio.n-.:..·a:u<>A pa.36poc:

e&<>T1'8,A8..._s-&A BO

oce. c:.Top<>H:blll.




I?Y>K..bE:!- .A.._SC""r

6 Mg=

-"'P_y_a:...e:. :e u.a.-a:aa...ne

.a.a1::si11 c.:>.x-o-r...- Ga.e-r

uop'!'«a-".::l.bB <>

C:e.&J'W11J:t:o.a ••e- py>F.C-b:s:I

&Ellpano M3-3a t:sc:..111...:La.ll'.r<>

OT'.BC>..A,.a D HOC.Ce np•SKJll'.81-

)!!lt.DI :capDI c:.T"pen·L-c5e <>-r .... pa.­ eor<> rs.T'le....-.a.




C>6q ft lb2.ft -..c:e..n.e>c:."'T'a"r<>-..C

..<>.,.....



pye4k c:::. re>p SC>DTa -

" .... p UC:r£C>.IIC>>9<-C U He

c::-r o.c> <>'D 11"11 P .. .n -

:a'li <>:&ii <>TB>C>t,..lll..e!: !l"ll p H.R:J'l&.Jl.8

-e. ,.<>-c.:a<e I"I<>..:n yqa.e-TCS!C

3-3a • ec<>:e....-e...c..l.e-

•I1H. ff C"':rD o..,n:C>"B <= 'Do<ep T:H.-

-.C.8 ..n:b-.c<>A n .,._oc.:.ce>c-r-a..-.o

•-..J11o....e""IC"'p-- ..• ..,,.<=,.-e --.:--•'---

"D.pa.......,e-.. •• ss. PY>R:ibo.S.: <>T

<>T'Q'I-'£

<:::e.a..r.a.M D-8-H .M.p.Y.>*C-lb.H

Y:S-3.S 6<>-0:&LIJO:r>C> <>"I""& ie>.,n:_a

"D·n p.a.e.o -e. :EI<>c::.11<e: sa..n.:s;:a_

np:..-x:.n..a.;m.a Tl:J>'121 c:.-rpe..n:b-c.Se

O'T' i:w. pao..or<> n·e-a.

C::aa.111Fm"e.a ...:e. py:a..ss:

'El-e:..B.<> :.;wa--sa ·E&e.a;<>c.ara-:ro ­ noro O'T"BC>J1.B on pa.:ao "UOCKE: ..-..pu·ac.;u-a._.n.a

.Tl<>::ac.& Q"qeff b :a<<>p<>TK.a.




..,..e'T'C



:i-lp..,. x.c.:> posxs:o rw-pFr r::n'a-...11.­ 'W:S<>A ..n.o· Tl P:Et...H:-u<>A R'B­

SK" -.:.. ff-3:.lC.O..:A:. :K.o.a .n l(_'l'.­

••.ca



.:J> 1..1...s. c-rpe:'9.ca




1Vi_acc::::.. py ·11>:s:. ISe C.<><>-r-

sc.,..a').r ic(>H a....-ec.i<.o.....: y

pasH.'T'H>O< :i;'I: c.n::a....:

pe>o.1<H C>T"pnf5cYra ......,.. e...-J"Ia BH li!MLAF•.a­

1'1..:J\19'.

C::..n.e..n.a-r-b oa.c..:a..a..n..K y .nee.e>-A

c--rop<>.._&:c e1<. .-rp:.1,._a,JX.. y ei-c;.


oc:::aca




""Y":e.e:.JLU-=llM OTB<>..Q; C>'MI e. oe­

>CC!: C."'.r"CC:::LOL&.a..HUCr.-11 ,Ape.e<:.RUlboll

-r.e:e.c>A e11eacff - IHl<>C"Fc:::a. r1p K..c:..n.a.:ia

"'ia-roc5&1C c.03_..a..a-:r.b ••eCSe>.Jiw:.u::1oe c:::e.a­

c:-ro<>-Ti<> pao. eA­

-rp.a.r1H:SyM::>ll:Dle.e; IK:<>'l'Ic-rpya<MB-:S:.:_a::.a_A.

--..:-e..;1<>e-ra:s:: :a-t.-x:. _pyeft:




C,.n..e..n:a,...& E!fa..na.n..c.y .Jieeo·ft

c::-rc:>pC>H"hZ: .ED..e.:I<.. Ii ..n::a.A.a. e..-o

BC>C& A-n ycn-LUHH <:rrBC>A




"Y"e.e..nK 1':1.T'b <>A Cl p.s.K'9'..8.A3

.9Jrl p.acs.c:> u. ...._ocR"e. s..a-rw::.a.11 a np­

:.c:..uaa. .,.,.oa e..._ ;z:1..pe&-e<:.Mlf.l""&a

pHK&Aa y e <> Koca

Ha'C:l.-r-h JI07!K:Y· ..:e MaR!oi'9e..H RH

«.n..M-r-q:.

r'Ip<>A-"F.. i.u:.c:e>..n:y c-rpe.na:..115'.bll a:a.a c.,-pe...n..c:<>e.e>-c>:x:c:>,-.,. ...q-.,_,e...,. c::rpe,...b-

<S.._:u-..-e IllO JXe.T.ft:EU.U'l\.'9 1'14.ll:ElleH..H:..._

epKnoeCK p HpOP.a"rbC:

HS. -9-rcJoa.: c-rpJbo.C:S5>tLCa.e,.. C>CC>6e::U.HC>




n: .,.,_ ;' 'T" -:Sb<> <>-x: T ••a;r..s c:-.1e.-

'Ell ••.H: .-.n..:..-r-.... a•

"EC:>-D"H:'T'& .n:py·r<>e py.e YQ"H­

  1. bol'.D.& B,. TC> eo :a.e.ac::.c.a .A<>.JI. Ha

    coc-:r e..n:M.-r-b <>rmpe,.u;e.J<Iea ay.a<> -=£.a.<:.""Tb

    0C> Jl1.e:JW_ • &. II<>;ll.. C>ff e .A...S:Mi:S•!LT

    c-:r-

    "I<&- <:>.....<> er...y

    C>

    :aCC"bI c-rpoe...r:l'"K:8; .llO "J./2 l C>T'- 50-- 55 x:r-; .%1.<> /Z'2 <>"-r- 6 .er;.

    .A<> :J./23 CY.r 70-75 >e.r-; ..n..<> 000/24

    C>'T' 80.--85 Kr; .D...0 .1./25 <>'T 90-.

    95 I"CC'":; ,A.C> .000/2!6> <>""1C"10<> KT' Ml 'D'bl..&ie:




    Находящиеся в продаже ружья в пределах допусков имеют размеры массы в расчете на так называемого среднего по конституции стрелка и потому после покупки требуют относительно небольшой индивидуальной подгонки, если стрелок имеет нормальное телосложение. Перечисленные в табл. 4 причины отклонения точки попадания от точки прицеливания могут для данного стрелка в конкретном ружье выступать в различных сочетаниях и по нескольку сразу. При выборе ружья в магазине следует остановиться на экземпляре, требующем наименьшего исправления ложи по конституции стрелка.








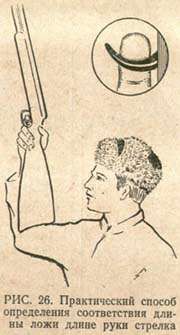

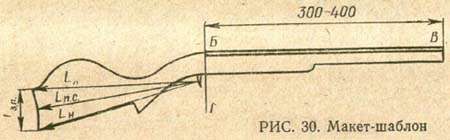

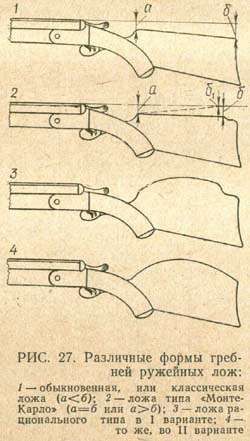

    Для определения пригодности ложи по телосложению стрелка можно рекомендовать следующий простой практический способ. Проверив предварительно соответствие длины ложи длине своей руки (рис. 26), стрелок принимает нормальную стойку, как при стрельбе на траншейной площадке в упражнении с места, т. е. делает разворот ног вправо (при стрельбе от правого плеча) на 15-20° и расставляет ноги на ширине плеч, равномерно распределяя тяжесть тела на обе ноги. Правой рукой он охватывает шейку ложи, прикладывая указательный палец к переднему спусковому крючку, а левой берет ружье снизу, впереди спусковой скобы так, чтобы центр его тяжести приходился посередине ладони. Закрыв глаза, стрелок отклоняет голову влево и прикладывает ружье к плечу, следя за тем, чтобы середина приклада совместилась с образовавшейся плечевой впадиной возможно ближе к основанию шеи и чтобы весь затылок приклада уперся в плечо.

    Прижимая щеку к прикладу, он поправляет приклад в плече до максимально удобного положения и перемещает левую руку несколько вперед до удобного положения. Открыв правый глаз, стрелок смотрит без какой-либо дальнейшей поправки, где окажется мушка: вправо или влево от середины прицельной планки (или щитка ствольной коробки), видна ли она вообще, а если видна, то насколько (вся ли мушка или только ее вершина, а может быть, видна еще и прицельная планка). Такую проверку следует делать в той одежде, в которой будете охотиться в большинстве случаев. Положение мушки запоминаете и изготовку повторяете несколько раз. Все это делаете обязательно с закрытыми глазами - в этом заключается смысл данного способа. Когда человек видит неправильное положение ружья, он инстинктивно стремится его поправить в ущерб правильности положения затылка приклада в плече, т. е. стрелок невольно приспосабливается к ружью. Указанный способ исключает это.

    Теперь разберемся в различных положениях мушки относительно середины прицельной планки и верхнего контура щитка ствольной коробки (ТАБЛИЦA 5).




    Ho,.cp

    no

    nOPMAKY









    nonoNue 11ywK11

    OTffOC&TenbHO

    cepeAu llli npBMl>·

    uoA nnaHKB






    TASnHuA '

    TpeGye..we Hcnpaue1rnl! .!IOlKH 331KCHMOCTH

    OT BHJlHMOCTH MYIDlttf




    MywKa COllceM




    OICHb OOnbWOi!

    TIOTpe6yCTCll ffaKJla.ctxa ry(5.

    • ue BHJIBa

ueptHKaJl bHbd!

qarolt pe3BHbl OAOJJb

rpe6H11




Bn.tna sc11 H. H

'ISCTb &!}'WKH

cnpaaa OT npH· UMbHOil mraeKK HJIR OPlf llC.lbROA JIRHHH




Be)lea llCSI MYWKa nn'lactb ee cnella OT npn­ uenbnoli MaHKK

KJIH DPHlle.llbHOli

;'TllIDIR




BHARa ac11 vymxa qsctb npHUen&· HOA Mamra.

MymKa pacnono·

>Kena CTporo

nocepM1rne

MaHKB




Mywxa pacuona·

raetc11 crporo nocepeJleue

IAllTK3 Cl'llOAbllOK xopo6KH, BJIJlHa BepbllUI qacn, llJIH Bell KymXa. n..1aeu ne BRAHa




  1. Mymxa BRAH8

    T8JKe, KaK B

    n. 5, HO CTBOJlbl

    OK838AHCb ('88·

    Jieff llblMK BJleBO




  2. Mymxa e111111a, tax )l(e, xax 11

OTrff6 AOlKH

KllR3Y




BenHK OTBOA

PYlK"'' onpaao

11pH 11pHKJJ811Ke

npaeo11y nneqy




Man OTBOA npH· KnSAa onpaso npu crpenh6e

OT npauoro nne'la




50KOBOA OTBOJI

eop111an 1>111dno

DCpTHKOJT bH hlA OTfH6 I1pHIUl3118 BHH3 M3Jl




bOKOBOli OTSO)l

JTOll\H H ocpTH· KMblllli 0TrH6 COOTBeTCTBylOT

crpeAKY




MM OTBOJI

onpaBO llOCKC

np11xna)la




Berrnx OTB0.11.

anpaso HOCKa

npuxna.11a. Ta1<0e PY>Kbe ue 6paTb. ecnu see it<e np11· XOJIHTCJ! xyneTb ero, TO n)"IUI c;ie.rran llOBYIO JIOlf<y




H}'11Ufa Ha&.13AKa H3 ry6qa. TOA pe31!Hhl Ha exy npu­ K.qaila cnesa. Taxoe pylK&e 6y.11eT 611Tb crpe.nxa cxyny. P)'lfihe 6paTb He cne.ayer




.llpeBeCHllY 118 npHIU13Ae nesoA CTopouw rpe6HR nylK­ RO CTeC8Tb. Ecnu He H8AAeTCll

Go.nee npllJUJ3ABCTOC PY>Kbe,

llOlKHO xym1Tb B 910Tax K8K

ecnpaMe.eee n0Tpe6yen:11 ar­

HOCH'IUbHO He6onb1Doc




HylKHO crecan. rpe6eH& npHIUlaA8.TaKoe PYlKbe llOJK· 110 xynuT&, nocne Be6onbmoro RCRpaBJleBllll OHO 6YACT npe·

KJ)3)1JfCTWlll




PylKbe ue nOTpe6yeT no.1t· roeu, ero cne,11,ye-r B3l1Tb




.lln11 ecnpaanee1111 )leij>eKTa nyJKHo CTeCaTb npHKJlaJt cnesa eocxa. HcnpaaneHKe OTHO­ cHre.. bno He6o111>1uoe, pyll<&e MOlf<HO KYrllllTb




.lVrn ycTp811CllRll lle,11,0·

cranca npKJJ.eTCll c.11e.rraTb Ha·

nn.6, HO

npHKna.:ta

x.rra;i.xy cnesa uocxa

npR·

CTDO,/lbl CBaJIJI· BalO'!Cll anpaso

KJta,\a. BW'nJUIHT aro ne OQeHb xpacHBO. Taxoe pYJKbe nyqwe se noxyn3Tb

Перед тем как окончательно решать вопрос о том или другом исправлении ружейной ложи, необходимо сделать нужную временную накладку на исправляемое место ложи, закрепить её изоляционной лентой (она хорошо держит накладки) и проверить сделанное исправление стрельбой по неподвижной мишени малыми зарядами пороха и дроби (пороха 1 г. дроби № 7 10 г) на дистанции 10-15 м от щита, где будет закреплена мишень (стрельбу следует вести навскидку), и только после этого окончательно решать вопрос о величине и необходимости такого исправления. Может быть, предварительное исправление недостаточно или больше, чем нужно, тогда следует немного прибавить или убавить накладку и повторить проверочную стрельбу.

Не жалейте затрачиваемого на это времени, так как делаете это на многие годы успешной стрельбы на охоте или спортивном стрельбище.








Не могу обойти еще одного вопроса - о наиболее рациональной ложе по ее форме (рис. 27).

Оружейное производство в большинстве случаев выпускает серийные ружья, с так называемой обычной, или классической, ложей. Малосерийные, штучные ружья делают с ложей типа "Монте-Карло" двух вариантов: спортивные и изготовляемые по индивидуальному заказу - с ложей типа "Монте-Карло" во втором варианте и рационального типа в двух вариантах.

Ложа обыкновенная, или классическая, - это худший вариант формы ложи, но почему он так живуч и широко распространен в оружейном производстве? Дело в том, что из ружья, имеющего такую ложу, каждый более или менее успешно может стрелять без предварительной пригонки ложи по своей конституции; к такому ружью приспосабливаются в практической стрельбе. С учетом выявленного несоответствия ружья своей конституции стрелок, прикладывая его к плечу, вынужден принимать порой самые невероятные положения головы, рук и даже корпуса. Кроме того, часто бывает, что ружье сильно бьет стрелка при отдаче по скуле или щеке. Удовольствия от такой стрельбы мало, да и результат ниже возможностей стрелка. И всe же такими ружьями упорно продолжают стрелять, не переделывая ложу.

Стрелок приспосабливается к неприкладистому ружью - это становится его привычкой, элементом подготовки к выстрелу. Появляется чувство неуверенности - правильно ли он приложил ружье к плечу? Если исправить ложу, придется долго переучиваться - от 6 до 12 месяцев, на что у спортсмена нет времени, потому что к спортивному сезону он не войдет в нужную спортивную форму и может быть исключен из состава команды своего ДСО. И охотник идет на лишения, оставаясь с неприкладистым ружьем.

Во всем этом есть большая вина тренера или инструктора, начавшего подготовку стрелка еще в период его становления и не принявшего своевременно меры к подгонке ложи по конституции стрелка. Это грубая, непростительная методическая ошибка тренера.

Стрелок обязан знать, чем неудобна обыкновенная, или классическая, ложа. Как известно, гребень приклада этой ложи идет от какой-то величины (у начала гребня) у шейки линии с понижением на 20-35 мм и более. Внешне это выглядит привычно и красиво, дает возможность приспособиться к стрельбе и из одного и того же ружья стрелять нескольким стрелкам. Но в этом-то как раз кроется основной недостаток ложи. Избегая попадающихся в поле зрения препятствий (травы, кустарника и т. д.), охотник часто высматривает дичь с высоко поднятой головой. Увлеченный целью, он забывает опустить голову и подать ее вперед, что необходимо при стрельбе с классической ложей. Приклад при вставлении ружья в плечо поднимается выше, чем это нужно, а стволы оказываются ниже - получается промах.

Ложа типа "Монте-Карло" может быть двух вариантов. У первого варианта гребень приклада делают параллельным продолжению прицельной линии, а у второго - с довольно крутым подъемом (15-20 мм и более в сторону пятки приклада, считая от линии, проведенной от передней части гребня параллельно продолжению прицельной линии). Получается, что приклад к пятке уширяется. У этих лож, чтобы не пришлось сильно удлинять затылок приклада, в определенном месте делают срез гребня в виде уступа, что внешне характерно для ложи этого наименования. При первом варианте такой гребень допускает небольшие неточности в прикладке ружья, но все же требует опускания головы к гребню приклада при изготовке к стрельбе. Это несколько исправляет недостатки обыкновенной ложи, но полностью их не устраняет.

У ложи второго варианта неточность в прикладке меньше, но полностью не ликвидирована. Получается это потому, что точка приложения (передняя) щеки к прикладу при подъеме головы вверх перемещается не но наклонной линии, а по некоторой кривой, характерной только для данного стрелка.

Готовая ложа типа "Монте-Карло" годится не всякому стрелку, особенно во втором варианте, и к ней труднее приспосабливаться другим стрелкам. Это и является ее недостатком, но зато такую ложу легче пригнать по стрелку, сняв лишнюю древесину.

Ложа рационального типа может быть двух вариантов: с уступом в верхней части гребня в сторону пятки приклада, как у ложи типа "Монте-Карло", и с перегибом некоторой кривой в сторону пятки приклада.

Практически это значения не имеет и больше относится к внешнему виду ложи.

По какому принципу строят эту ложу? Чтобы получить необходимые точки для построения гребня приклада, идущего по выпуклой кривой линии, нужно подбородок прижать к груди и взять размер от глаза до ключицы в этом положении, затем, подняв несколько голову, произвести такое же измерение. Поднять голову еще выше и повторить то же самое и, наконец, в строго вертикальном положении головы сделать последнее измерение. Это будет наивысшей точкой гребня приклада. Так получают точки кривой линии, соответствующие возможным прикладываниям щеки к гребню ружья данного стрелка, строят плавную кривую и по ней обтесывают гребень приклада. Такой формы ложа дает самый широкий допуск в не- точности прикладки щеки к гребню приклада без какого-либо влияния на точность наведения стволов в цель по высоте.

Здесь не имеет значения положение головы по высоте. Во всех наклонах головы будет происходить совмещение прицельной линии с линией прицеливания.

К недостаткам этой ложи относятся необходимость ее предварительной пригонки по конституции того стрелка, который намеревается стрелять из данного ружья, так как приспособиться к ложе почти невозможно, если по конституции стрелки не будут иметь близкие характеристики; некрасивый внешний вид; кропотливость в измерениях и ее изготовлении; невозможность серийного производства с окончательной отделкой. Зато из такого хорошо подогнанного ружья стрельба очень удобна и эффективна. Подщечный выступ у ложи нужен для того, чтобы добиться максимального эффекта стрельбы по подвижным целям и полностью исключить возможность удара гребнем в щеку. Выступ под щеку нужен для постоянства прикладки ружья при вскидке, так как стрелок привыкает к определенному ощущению от соприкосновения приклада со щекой. Когда выступ правильно и хорошо пригнан по овалу лица, прилегание щеки происходит по большей площади. Этот выступ предупреждает сваливание стволов вправо и влево, потому что полное прилегание щеки к выступу приклада определяет правильное положение стволов относительно вертикальной плоскости стрельбы, а это очень важно для точного попадания в цель при любом расположении стволов. Выступ должен быть сделан правильно по длине, высоте и особенно ширине в строгом соответствии с физическими данными стрелка. Без соблюдения этих условий выступ становится для стрелка большой помехой.




Изготовление рациональной ложи по методу автора книги




При снятии размеров и построении макета-шаблона для изготовления ложи рационального типа соблюдают следующий порядок.

Во-первых, перед тем как определять погиб ложи по вертикали, ее отвод в сторону, расстояние от переднего спускового крючка до пятки и носка приклада, необходимо определить длину приклада до середины его затылка. Во-вторых, необходимо знать, что положение гребня приклада (его погиб и отвод в сторону) зависит от положения прицельной линии ружья, в частности от ее продолжения в сторону пятки приклада и вертикальной плоскости, проходящей через прицельную линию ружья. В-третьих, снимать размеры ложи (приклада) со старого ружья можно только тогда, когда прикладная часть ложи будет строго соответствовать длине руки от локтевого изгиба до середины первой фаланги (сустава) указательного пальца. В-четвертых,

необходимо сделать из куска фанеры макет-шаблон с куском прицельной линии длиной 300-400 мм. И только после исправления формы гребня на макете-шаблоне можно перенести его размеры на болванку, приготовленную для изготовления ложи. В-пятых, следует иметь в виду, что при изготовлении рациональной ложи, во время проверки шаблона, затылок приклада не должен смещаться вверх или вниз при изменении положения головы, т. е. при ее подъеме или опускании в момент прижима нижней части верхней скулы к гребню приклада. Следует иметь в виду, что отвод ложи в сторону зависит не только от ширины груди, но и от ширины лица (т.е. расстояния от зрачка до внешней части верхней скулы) и манеры прижима скулы к гребню приклада, т. е. сильно или слабо (рис. 28).








Рассмотрим порядок работы при отыскании размеров рациональной ложи.

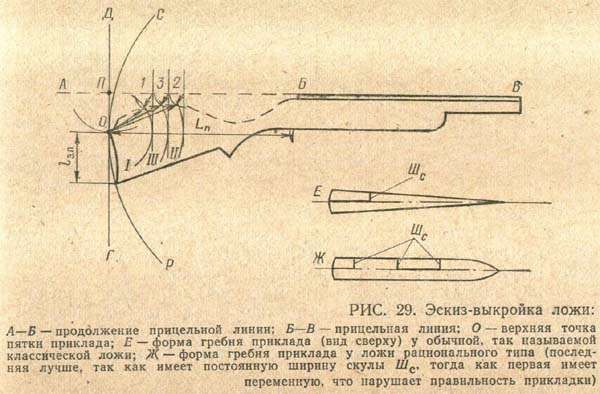

Следует определить длину ложи и сделать эскиз на чертежной бумаге (в натуральную величину): вычертить положение прицельной линии и ее продолжение до пятки приклада, обозначить (в контуре) ствольную коробку и положение переднего спускового крючка путем наложения ружья на бумагу и обвода его карандашом (рис. 29); сделать замеры высоты глаза от ключицы при строго вертикальном положении головы и это же проделать при наклоне головы до соприкосновения подбородка с грудью; измерить расстояние oт зрачка глаза до нижней части скулы (следует помнить, что с изменением наклона головы это расстояние изменяется), находящейся под глазом в наивысшем положении головы; сделать замеры от ключицы до нижней передней части скулы - при строго вертикальном положении головы, при прижиме подбородка к груди и при любом наклоне головы от вертикального положения вперед (рис. 28). На чертеже необходимо сделать засечки (циркулем) от верхней точки пятки приклада в сторону щейки ложи, провести касательную линию к засечке перпендикулярно продолжению прицельной линии, а от продолжения прицельной линии сделагь циркулем засечку до пересечения с первой засечкой, разведя ножки циркуля па величину расстояния от зрачка глаза до скулы. Так поступить следует не менее 3 раз (в наиболее низком положении головы, в среднем и наивысшем). Полученные точки нужно соединить плавной кривой, которая приблизительно определит форму и положение гребня приклада (см.рис. 29).





Положение верхней точки пятки приклада О определяют: по длине Lп (расстояния от переднего спускового крючка до пятки приклада) и расстоянию по перпендикуляру ПО к продолжению прицельной линии, проведенному в виде касательной ГОПД в дуге РОС, имеющей радиус, равный длине Ln.

Положение точки О от прицельной линии уточняют засечкой из точки П радиусом ПО (обычно равным Н3), получаемым из графического построения. Проверяют его по имеющемуся ружью или определяют по таблице Маархольдта.

Засечки III и III соответствуют Рс1, Рс2Рс3а засечки 1и h1, h2, h3; затем по точкам пересечения засечек по лекалу строят гребень приклада, сопрягая его с ложевой шейкой. На рисунке эта линия проведена штрихами.

Длину затылка приклада (нормальную) определяют по расстоянию от ключицы до подмышечной впадины (см. рис. 28).

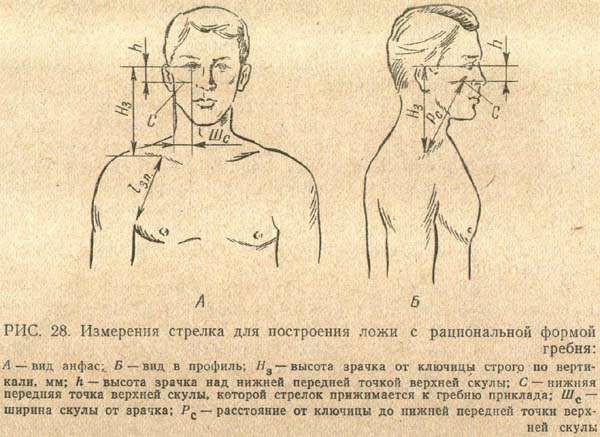

Для измерения переменной высоты зрачка над скулой в разных положениях головы могут быть применены разные способы.








После того как эскиз будет готов, из него вырезают выкройку ложи и по ней делают макет-шаблон из фанеры толщиной 3-5 мм (рис. 30). Затем проверяют, как макет-шаблон ложится в плечо и не требует ли он каких-либо поправок при перемещении скулы по гребню приклада. При этом нужно наблюдать за тем, чтобы приклад ни в коем случае не смещался в плече.

Если у макета требуется поправка в форме гребня, то на гребень налепляют пластилин. Затем его заменяют приклеиваемым кусочком древесины. Если гребень окажется высоким, его спиливают напильником.

После визуальной проверки и исправления формы гребня приклада, убедившись в ее полном соответствии конституции стрелка, прицельную линию БВ отрезают по линии БГ, соответствующей тыльной части ствольной коробки, врезанной в болванку. Наблюдая за тем, чтобы все размеры были соблюдены, по шаблону-макету прочерчивают контур ложи на болванке, предварительно укрепив шаблон-макет к болванке струбцинками, чтобы он не мог сместиться. Все измерения ведут в миллиметрах. Затем обрабатывают ложу и придают ей нужную форму, проверяя по макету-шаблону.

Что касается ширины гребня приклада и отвода последнего в сторону от шеи к плечевому суставу, то в первом случае лучше выбрать не классическую форму гребня острого очертания, а широкий (см. рис. 29, поз. ж). Отвод ложи в пятке должен иметь нулевую величину или быть минимального значения, что достигается правильным выбором ширины гребня, когда его половина будет равна ширине скулы от зрачка, т. е. величине Ш.

В носке приклада отвод должен быть таким, чтобы его затылок носком был направлен к подмышечной впадине прируке, опущенной вдоль корпуса. При этом осевая линия затылка приклада в пятке его должна находиться в средней части ключицы. Лучше, если это будет чуть ближе к шее, чем к плечевому суставу. Наибольшую ширину затылка в его середине 45-50 мм делают несколько ближе к пятке. Подщечный выступ подбирают опытным путем, подбинтовывая к щеке ложи старого ружья подкладки разной толщины.

Шейку ложи обычно делают эллиптической формы. Приэтом вертикальная ось эллипса бывает от 40 до 45 мм, а горизонтальная - от 28 до 32 мм. Питч, т.е. угол наклона прицельной линии к плоскости затылка приклада, подбирают подкладками к затылку приклада или спиливанием затылка у носка, сохраняя длину приклада к его середине и к пятке без изменения, если эти размеры подобраны правильно.




Одноствольные однозарядные магазинные и самозарядные карабины




К числу одноствольных однозарядных карабинов и винтовок, выпускаемых нашей промышленностью, относятся ТОЗ-16 и ТОЗ-8М.

ТОЗ-16 - карабин с продольно скользящим с поворотом болтовым затвором с предохранителем. Ствол калибром 5,6 мм изготовлен под патрон кольцевого воспламенения со свинцовой пулей. Он имеет четыре нареза и пеньком запрессован в ствольную коробку. Запирается посредством рукоятки затвора, входящей основанием в специальный паз ствольной коробки при повороте затвора вправо вниз. Поджатие боевой пружины осуществляется при движении затвора вперед. Одновременно с этим патрон, лежащий на вкладыше ствольной коробки, досылается в патронник, а зацеп выбрасывается и держатель патрона захватывают за закраину. Боек ударника наносит удар не по оси канала ствола, а сбоку по закраине гильзы, упирающейся в пенек ствола. Ударный (капсюльный) состав у патронов к этой винтовке располагается по кольцу, т. е. по всей закраине гильзы. Удар бойка, нанесенный в любой точке закраины гильзы, приводит к мгновенному взрыву всего капсюльного состава по кольцу.

При движении затвора назад гильзу извлекает из патронника выбрасыватель и в определенный момент ее отражает выступ вкладыша ствольной коробки. Ударный механизм расположен в корпусе затвора, а спусковой - в нижней части ствольной коробки.

Прицельное приспособление состоит из трапециевидной мушки и открытого секторного прицела с установками до 250 м.

Ложу полупистолетной формы без выступа под щеку делают из специально обработанной березы. Масса карабина 2,6 кг. Длина ствола 500-600 мм. Усилие на спусковой крючок от 0,8 до 2 кгс (от 7,8 до 18,61 Н). Карабин безотказен и надежен в работе, прост по конструкции, удобен в обращении. Разборка и сборка затвора требуют специального инструмента, что в условиях промысловой охоты усложняет его эксплуатацию. Предназначен для охоты на небольших птиц и мелких зверьков на дистанциях до 100 м.

ТО3-8М - однозарядная винтовка под патрон кольцевого воспламенения калибра 5,6 мм со свинцовой нулей. Отличается от ТОЗ-16 тем, что у затвора курок не выступает за пределы ствольной коробки; предохранитель отсутствует, ствольная коробка с тыльной стороны закрыта крышкой; ствол цилиндрический и имеет большую длину (600-640 мм); мушка цилиндрическая, с кольцевым намушником и удлиненным основанием. Масса винтовки колеблется от 3 до 4 кг.

Винтовка предназначена для начальной подготовки стрелков-спортсменов, но благодаря точному бою, простоте устройства и безотказности действия снискала любовь у охотников-промысловиков по мелкому зверю и птице, несмотря на то, что имеет повышенную массу по сравнению с ТОЗ-16.

К числу одноствольных магазинных карабинов относятся ТОЗ-17, ТОЗ-18, "Барс-1" и "Лось".

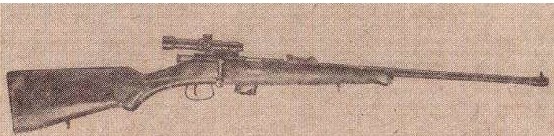

ТОЗ-17 и ТОЗ-18 отличаются от ТОЗ-16 тем, что имеют отъемный магазин на пять патронов, значительно улучшающий эксплуатационные качества образца. ТОЗ-18, кроме открытого прицела, имеет еще и оптический. Масса карабинов без оптики 2,5-2,7 кг, с оптикой - до 3,0-3,2 кг.

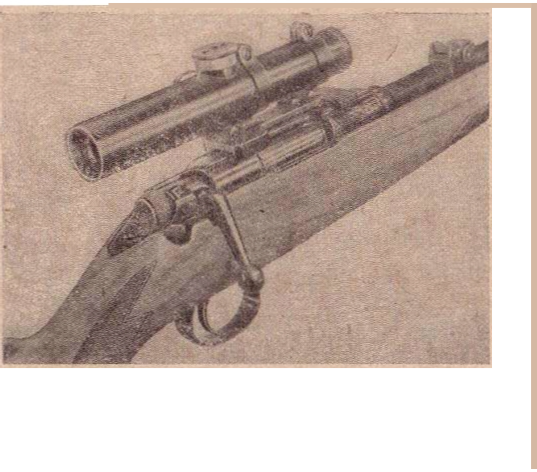

"Барс-1" - одноствольный карабин калибра 5,6 мм с магазином па пять патронов. Канал ствола хромированный, имеет шесть нарезов. Для стрельбы из карабина применяют патрон с полуоболочечной и оболочечной пулей и гильзой образца 1943 г, с капсюлем центрального воспламенения.

Патрон обеспечивает высокую начальную скорость полета пули, большое убойное действие и вместе с тем большую кучность боя. Запирание осуществляется продольно скользящим затвором с поворотом очень простой конструкции. Затвор исключительно легко и просто разбирается и собирается в любых условиях, не требуя никаких инструментов. Он состоит из нескольких крупных и прочных деталей, обеспечивающих долголетнюю надежную и безотказную работу. В затворе смонтирован ударный, а в ствольной коробке помещен спусковой механизм, который допускает изменение усилия на спусковой крючок от 0,5 до 2 кгс (от 4,91 до 18,61 Н). В задней части справа ствольной коробки помешен флажковый предохранитель, одновременно запирающий рукоятку затвора и ударник. Использованные гильзы извлекаются из патронника выбрасывателем при движении затвора назад и выбрасываются из ствольной коробки отражателем.

Металлическим деталям карабина химическим способом придают черный цвет. Прицел барабанного типа позволяет вести стрельбу от 100 до 300 м. Ложа с пистолетной формой шейки сделана из березы. Длина ствола 600 мм. На карабин можно установить оптический прицел на легкосъемном кронштейне. Общая масса без оптического прицела 2,7 кг.

Имеется чехол и принадлежность для разборки и чистки. Карабин предназначен для промысловой охоты на среднего зверя и крупную птицу.

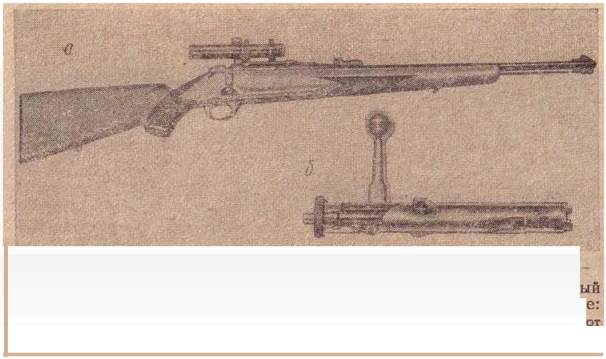

"Лось" - одноствольный карабин калибра 9,0 мм с магазином на пять патронов, позволяющим в короткий отрезок времени сделать пять прицельных выстрелов. Канал ствола запирает продольно скользящий с поворотом затвор надежной и простой конструкции. Ударный механизм помещен в затворе, а спусковой - в ствольной коробке. Спусковой механизм позволяет регулировать усилие на спусковой крючок в пределах от 0,5 до 1,5 кгс (от 4,91 до 14,71 Н).

Карабин имеет флажковый предохранитель, удобный и надежный по конструкции. Кроме того, на муфте затвора устроен указатель взведения ударника. После выстрела гильза извлекается из патронника выбрасывателем при перемещении затвора в заднее положение и выбрасывается за пределы ствольной коробки отражателем.

Прицел секторный, рассчитан для стрельбы на дистанции от 100 до 500 м. По особому заказу на карабин может быть установлен оптический прицел на легкосъемном кронштейне.

Ложу пистолетной формы изготовляют из березы. По индивидуальному заказу она может быть изготовлена из ореха. Длина ствола 540 мм. Масса карабина без оптического прицела 3,1 кг. Имеется чехол и принадлежность для разборки и чистки.

Карабин предназначен для промысловой охоты на крупного и среднего зверя (например, медведя, лося, оленя, тура, горного козла, сайгака, кабана и т. п.). Возможно использование патронов высокой мощности с полуоболочечной пулей.

Самозарядные карабины у нас представлены тремя образцами: ТОЗ-21, "Медведь" (СОК-9) и МЦ-18.

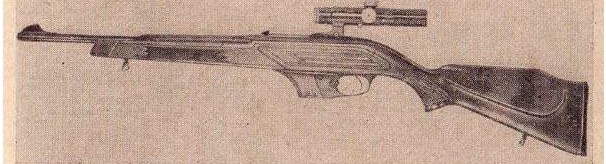

ТОЗ-21 - самозарядный карабин с отъемным магазином на десять патронов калибра 5,6 мм кольцевого воспламенения со свинцовой пулей. Работа механизмов карабина основана на использовании силы давления пороховых газов па дно гильзы, действующей на свободно скользящий подпружиненный затвор.

Неподвижный ствол прочно соединен со ствольной коробкой. Запирание осуществляется массой затвора, усилием возвратной пружины, частично массой курка и усилием боевой пружины.

Ударный механизм куркового типа с отдельной боевой пружиной. При выстреле от отдачи затвор движется назад, извлекает зацепом выбрасывателя гильзу и отражает ее в тот момент, когда она наткнется на зуб отражателя. Тогда же сжимается возвратная пружина и взводится курок. Когда полученная затвором энергия отдачи будет израсходована на преодоление масс затвора и курка, на сжатие возвратной и боевой пружин, на отражение гильзы и трение затвора о ствольную коробку, затвор на некоторое время останавливается в заднем крайнем положении, а затем под действием возвратной пружины движется вперед, выталкивает патрон из магазина и досылает его в патронник, а зацеп выбрасывателя заскакивает за закраину гильзы.

Карабин готов к следующему выстрелу. Стрелку остается отпустить спусковой крючок и нажать на него вновь. Стрельба будет происходить до полного израсходования патронов, после чего затвор остается в заднем положении.

Канал ствола хромирован, что значительно облегчает уход и увеличивает срок службы ствола. Спусковой механизм позволяет вести только одиночную стрельбу и имеет регулируемое усилие на спусковой крючок от 0,8 до 1,5 кгс (от 7,8 до 14,71 Н). Прицельное приспособление состоит из открытого ступенчато-секторного прицела с установками на 25, 50, 75 и 100 м. Карабин может снабжаться и оптическим прицелом, устанавливаемым посредством специального кронштейна на ствольной коробке. Карабин имеет кнопочный предохранитель, запирающий шептало и одновременно служащий указателем взведения курка.

Ложу с пистолетной шейкой изготовляют из бука или березы. В затылке приклада есть отверстие, где помещается пенал с принадлежностью для чистки и разборки, а под стволом в специальных упорах крепится шомпол. Масса карабина 2,5-2,7 кг. Длина ствола 540 мм. Карабин предназначен для промысловой охоты на мелкого зверя и птицу па дистанциях до 100 м.

"Медведь" (СОК-9) - самозарядный магазинный карабин калибра 9 мм. Для стрельбы используются патроны высокого убойного действия с полуоболочечной пулей. Магазин вмещает при неотъемном варианте три патрона, а при отъемном - пять.

Действие карабина основано на отводе пороховых газов из канала ствола, которые действуют на специальный поршень, надетый на шток. Шток упирается в подпружиненный толкатель, а последний соприкасается с верхней частью стебля затвора. Ударный механизм курковый. Запирание прочное, осуществляется остовом затвора на три боевых упора при его повороте. Взаимодействие механизмов во время выстрела происходит следующим образом. При нажиме на спусковой крючок боевой взвод курка срывается с шептала. Курок наносит удар по ударнику, который передает его на капсюль патрона.

Происходит выстрел.

В момент, когда пуля минует отверстие в стенке ствола, газы устремляются на газовый поршень и резко толкают его назад. При этом переместятся назад шток поршня и толкатель. Пружина толкателя сожмется. Толкатель передаст усилие пороховых газов на стебель затвора, последний отойдет назад, воздействуя

винтовым пазом па специальный выступ остова затвора, заставит его повернуться, боевые упоры разобщатся со ствольной коробкой, и остов затвора, захватив выбрасывателем гильзу, пойдет вместе со стеблем затвора и гильзой назад. При этом курок взводится и становится на шептало, боевая пружина нагнетается.

Возвратная пружина затвора сжимается. По пути движения затвора назад гильза натыкается на отражатель и выбрасывается из ствольной коробки. До расцепления боевых упоров со ствольной коробкой пуля успевает покинуть канал ствола, откуда за ней легко вытекают пороховые газы, и давление резко падает. Газовый поршень, шток и толкатель под действием возвратной пружины возвращаются в переднее положение.

Стебель с остовом затвора, израсходовав энергию, полученную ими от импульса пороховых газов, останавливаются в заднем крайнем положении и затем под действием возвратной пружины движутся вперед, по пути захватывают очередной патрон из магазина (который успел несколько подняться к верху, когда затвор шел назад) и досылают его в патронник. Остов затвора, упершись в пенек ствола, поворачивается, зацеп выбрасывателя заскакивает за закраину гильзы, а боевые упоры из продольного паза заходят в кольцевой (поперечный) паз ствольной коробки и обеспечивают прочное запирание канала ствола. Стебель затвора доходит до передней стенки ствольной коробки и останавливается. Теперь остается отпустить спусковой крючок и нажать на него снова - произойдет выстрел, и все описанное ранее повторится. Так будет продолжаться до тех пор, пока есть патроны в магазине.

С последним выстрелом затвор становится на специальном останове в заднем положении, что указывает на израсходование патронов в магазине и облегчает заряжание карабина. После вставления патронов в магазин стрелку остается немного отвести затвор назад и отпустить егo. При этом останов затвора опускается и не препятствует движению затвора, который под действием возвратной пружины идет вперед, захватывает очередной патрон и досылает его в патронник - происходит запирание канала ствола, карабин готов к действию.

Карабин имеет флажковый предохранитель, запирающий шептало, что делает его безопасным в обращении. Прицельное приспособление состоит из открытого секторного прицела с установками на дистанции стрельбы от 100 до 500 м и мушки на высоком основании. Для уменьшения отдачи у карабина есть дульный тормоз. Канал ствола, патронник и детали газоприемной части хромированы, а остальные детали имеют антикоррозийное покрытие.

Ложу с пистолетной формой шейки изготовляют из березы. Масса карабина 3,0 кг без оптического прицела. Длина ствола 520 мм. Усилие на спусковой крючок от 1,0 до 1,5 кгс (от 9,81 до 14,71 Н). Карабин прост по устройству, удобен в обращении и безотказен в работе. По особому заказу он может снабжаться оптическим прицелом, устанавливаемым на легкосъемном кронштейне. Обладает хорошей кучностью. Предназначен для промысловой охоты на крупного и опасного зверя.




Двуствольные винтовки и карабины




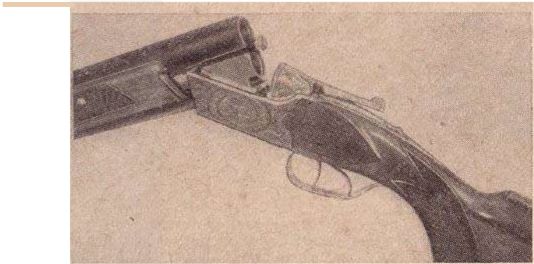

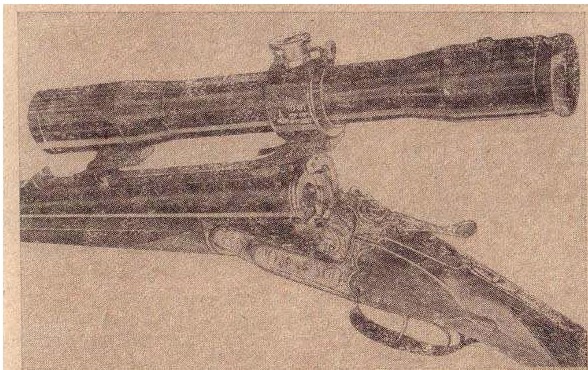

В СССР эти ружья представлены двумя образцами штучного производства: МЦ-7-09 и МЦ-10-09, предназначенными для любительской охоты по крупному и опасному зверю, с патронами высокого убойного действия, с экспансивной пулей калибра 9,3 мм. Стволы отъемные, сделаны из легированной высокосортной стали.

Ружья имеют эжекторный механизм, значительно повышающий их скорострельность. Прицельное приспособление состоит из открытого стоечного прицела с мушкой, пристрелянного на 100 м, и оптического шестикратного прицела на быстросъемном кронштейне.

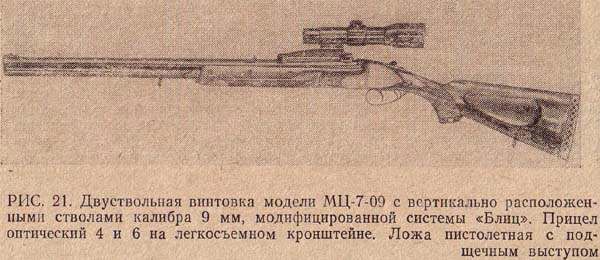

МЦ-7-09 - двуствольная винтовка с вертикальным расположением стволов, соединяющихся со ствольной коробкой посредством подствольного крюка, поперечного болта и металлической рамки цевья, которые образуют подвижное шарнирное соединение. Запирание тройное.

Ударно-спусковой механизм смонтирован на отдельном основании, имеет перехватыватели курков и автоматически действующий предохранитель. Ложа и цевье из ореховой древесины, форма шейки прямая или пистолетная. Длина стволов 675 мм, общая масса без оптического прицела 3,7 кг. Кучность боя: на дистанции 100 м пули укладываются в круг диаметром 6 см.

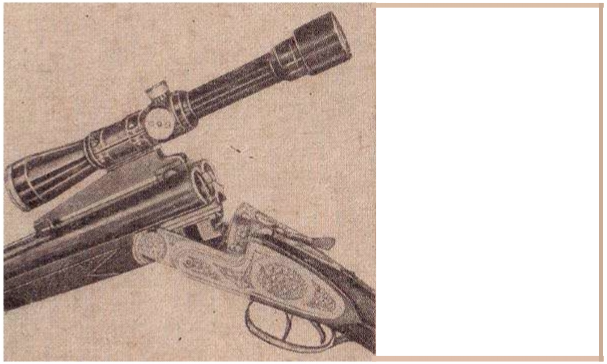

МЦ-10-09 - двуствольный карабин со стволами, расположенными горизонтально. Соединяются стволы со ствольной коробкой так же, как и у предыдущей модели. Запирание тройное; поперечной планкой - на торцовый выступ казенной части ствола и рамкой - на два подствольных крюка.

Ударно-спусковой механизм смонтирован на отдельном основании, имеет перехватыватели курков. Предохранитель запирает спусковые рычаги и через них спусковые крючки. Ложа и цевье из ореховой древесины, форма шейки пистолетная или прямая. Длина стволов 600 мм, общая масса 3.8 кг. Кучность боя: на 100 м пули укладываются в круг диаметром 8 см.




Комбинированные охотничьи ружья




В СССР эти ружья представлены следующими образцами: "Белка" - ИЖ-56-3, ИЖ-15, МЦ-29-03, МЦ-5, ТОЗ-28 и МЦ-30-09.

"Белка" - ИЖ-56-3 сочетает один гладкий ствол 28 или 32-го калибра с нарезным калибра 5,6 мм под патрон кольцевого воспламенения со свинцовой пулей.

Стволы расположены в вертикальной плоскости: нижний дробовой, гладкий, с небольшим дульным сужением, верхний - нарезной. Они соединены между собой специальными муфтами в казенной и дульной частях. Соединительных планок не имеют. Стволы откидные, шарнирно соединены со ствольной коробкой и могут быть легко отделены от нее при снятом цевье.

Запирание осуществляется специальным рычагом, задний конец которого, расположенный за спусковой скобой снизу, служит для нажима на него пальцами при открывании ружья. Передний конец рычага входит головкой в специальную выемку в нижней части ствольной муфты, образующей подствольный крюк. Рычаг имеет специальную пружину, заставляющую его всегда занимать положение, запирающее стволы, однако, чтобы головка рычага не выступала па открытых стволах, а также не мешала при сборке ружья, в ствольной коробке есть специальный фиксатор, стопорящий рычаг запирающего механизма в открытом положении.

Ударно-спусковой механизм сделан с одним курком, обслуживающим оба ствола посредством механизма переключения, смонтирован в ствольной коробке. Это позволяет вести стрельбу в любой последовательности в зависимости от положения кнопки переводчика, расположенной сверху на хвостовике ствольной коробки за курком.

Чтобы ружье нельзя было открыть при взведенном курке, сделана специальная блокировка с запирающим рычагом. Ружье можно открыть только, когда курок спущен. Нельзя и взвести курок при незапертых стволах. Спусковой механизм имеет один спусковой крючок, обслуживающий оба ствола.

Гильзы после выстрела выдвигаются из патронников экстрактором (выталкивателем) при открывании ружья. Прицел открытый щитковый. Ружье может быть снабжено и оптическим прицелом на специальном легкосъемном кронштейне.

Ложа с прямой (винтовочной) формой шейки сделана из березы. Цевье отъемное. Наружным поверхностям металлических деталей химически придают черный цвет, а каналы стволов хромированы. Длина стволов 650 мм. Масса ружья 3 кг. Предназначено ружье для промысловой охоты на мелкого зверя и птицу.

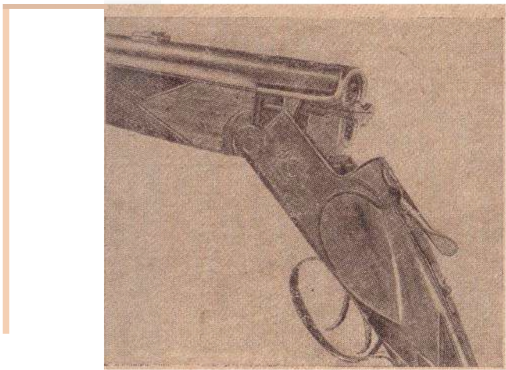

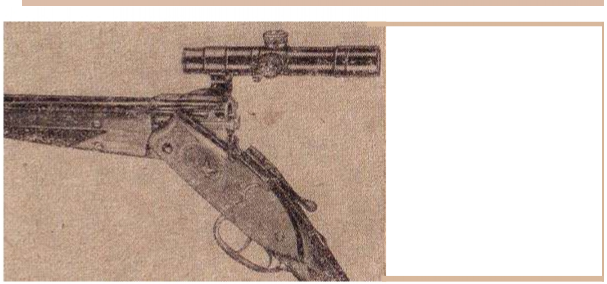

ИЖ-15 - ружье с вертикальным расположением стволов, из которых нижний ствол нарезной калибра 5,6 мм под патрон с оболочечной или полуоболочечной пулей высокой начальной скорости (до 900 м/с) и гильзой образца 1943 г. с капсюлем центрального воспламенения. Верхний ствол дробовой, гладкий 16-го калибра с небольшим дульным сужением. В патронник верхнего ствола можно вставить вкладной нарезной стволик под патрон кольцевого воспламенения со свинцовой пулей.

Соединение стволов со ствольной коробкой шарнирное. Цевье и стволы отъемные. Ударный механизм внутрикурковый с двумя курками, действующими каждый на один определенный ствол, так же как и каждый из двух спусковых крючков. Передний спусковой крючок обслуживает нижний ствол, а задний - верхний.

Запирание клиновое, состоящее из запирающего клина и паза в нижней части ствольной муфты. Привод к запирающему механизму сделан от верхнего ключа. Патроны или гильзы выдвигаются из патронников специальным пружинным экстрактором, позволяющим извлекать из нарезного ствола гильзу или патрон без закраины. Стволы соединены между собой в казенной части соединительной муфтой, а по всей длине с боков - соединительными планками.

Ударно-спусковой механизм смонтирован в хвостовой части ствольной коробки, образующей рамку. Курки с отбоем, отделены от бойков. Ружье имеет интерсепторы (перехватыватели) курков. Это обеспечивает безопасность в обращении с ружьем даже когда оно, будучи заряженным, упадет, и курки сорвутся с шептал, но перехватыватели удержат курки от удара по бойкам. Предохранитель неавтоматический и запирает шептала при взведенных курках. Боевые пружины спиральные, цилиндрические, относительно большого диаметра, надежно обеспечивающие работу ударного механизма при любых температурных условиях.

Прицел открытый щитковый, имеет установки для стрельбы на 100 и 200 м. На верхней части ствольной муфты сделаны продольные пазы, позволяющие установить оптический прицел.

Ложу с пистолетной формой шейки изготовляют из бука или ореха. Длина стволов 700 мм. Масса ружья 3.1 кг. Каналы стволов хромированы, а ударно-спусковой механизм никелирован. Затылок приклада делают с накладкой из пластмассы или с резиновым амортизатором, смягчающим отдачу при выстреле. Ружье предназначено для промысловой охоты на мелких и средних зверей к птиц.

МЦ-29-03 - двуствольное ружье с вертикальным расположением стволов. По конструкции мало чем отличается от одностволки МЦ-20-20 с продольно скользящим болтовым затвором с поворотом. Только оно однозарядное, с дробовым стволом 20 или 32-го калибра длиной 600 мм со стандартным дульным сужением (получоком), а нижний ствол длиной 300 мм калибра 5,6 мм под патрон кольцевого воспламенения самозарядный, питается патронами из трубчатого магазина, проходящего через шейку ложи, емкостью 8 шт. Нарезной ствол позволяет вести стрельбу одиночными выстрелами, каждый раз вставляя от руки патрон, или производить самозарядную стрельбу с питанием из магазина, для чего есть специальный переводчик. Затвор со свободным инерционным запиранием и ударно-спусковой механизм нижнего ствола смонтированы на одном основании. Здесь же помещается спусковой механизм верхнего ствола. Ударный механизм верхнего ствола помещается в корпусе затвора. Гильзы извлекаются из патронников при движении затворов в заднее положение. Для безопасности обращения ружье имеет специальные предохранители.

Ложу пистолетной формы изготовляют из высококачественной березы или из ореха, с выступом под щеку. Прицельное приспособление состоит из канавки на верхней поверхности ствольной коробки и мушки. Кроме

того, устанавливается оптический прицел на легко отделяемом кронштейне. Масса ружья 2,8-3,2 кг. Усилие на спусковые крючки 1,0- 1,5 кгс (от 9.81 до 14,71 Н). Ружье предназначено для промысловой охоты на мелкого зверя и птицу.

МЦ-5 - двуствольное ружье вертикального расположения стволов с большим разнообразием калибров. Так, МЦ-5-02 имеет два нарезных ствола: верхний - калибра 5,6 мм под патрон кольцевого воспламенения, нижний - калибра 7,62 мм под винтовочный патрон. Это ружье носит еще название двуствольного разнокалиберного карабина. МЦ-5-12 имеет верхний нарезной ствол калибра 5,6 мм, нижний гладкий 32-го калибра. МЦ-5-15 отличается от предыдущего тем, что имеет гладкий нижний ствол 20-го калибра. МЦ-5-18 отличается от предыдущих двух ружей тем, что нижний дробовой ствол имеет 16-й калибр. МЦ-5-20- дробовик со стволами 20-го калибра. МЦ-5-27 имеет верхний дробовой ствол 20-го калибра, а нижний - нарезной калибра 7,62 мм под винтовочный патрон. МЦ-5-28 и МЦ-5-32 - дробовики с гладкими стволами 28 и 32-го калибра.

Для стрельбы дробью применяют патроны, снаряженные в бумажные и металлические гильзы, для стрельбы из нарезных стволов - патроны с кольцевым воспламенением и центрального боя. Стволы откидные, отъемные, соединены между собой в казенной части муфтой и по всей длине соединительными планками, имеют стандартные дульные сужения, если они дробовые.

Запирающий механизм клиновой; состоит из клина, входящего в специальный паз в передней нижней части ствольной муфты. Привод к запирающему механизму осуществляется от верхнего ключа. Ударно-спусковой механизм смонтирован на отдельном основании, имеет два внутренних курка и два спусковых крючка.

Передний спусковой крючок действует на нижний, задний - на верхний ствол. Сжатие боевых пружин и взведение курков происходит при открывании стволов. Имеется автоматически действующий предохранитель, запирающий шептала, что делает ружье безопасным в обращении.
