Тахеометры Leica FlexLine TS02/TS06/TS09. Руководство по эксплуатации - часть 1





Leica FlexLine
TS02/TS06/TS09
Руководство по
эксплуатации
Версия 2.0
Русская
Введение
FlexLine, 2
Введение
Покупка
Поздравляем Вас с приобретением инструмента серии FlexLine.
В данном Руководстве содержатся важные сведения по технике безопасности, а
также инструкции по настройке прибора и работе с ним. Более подробные
указания по технике безопасности имеются в разделе "13 Техника безопасности".
Внимательно прочтите Руководство по эксплуатации прежде, чем включить
инструмент.
Идентификация
Модель и заводской серийный номер Вашего инструмента указаны на специальной
продукта
табличке.
Запишите эти данные в Руководство по эксплуатации и всегда имейте их под рукой
при обращении в представительства и службы Leica Geosystems.
Модель:
__________________________________________________
Серийный номер:
__________________________________________________
Обозначения
Используемые в данном Руководстве символы имеют следующий смысл:
Тип
Общие сведения
Опасно
Означает непосредственно опасную ситуацию, которая
может привести к серьезным травмам или даже к
летальному исходу.
Предупреждение
Означает потенциально опасную ситуацию или нештатное
использование прибора, которые могут привести к
серьезным травмам или даже к летальному исходу.
Осторожно
Означает потенциально опасную ситуацию или
нештатное использование прибора, способные вызвать
травмы малой или средней тяжести или привести к
значительному материальному, финансовому или
экологическому ущербу.
Важные разделы документа, содержащие указания,
)
которые должны неукоснительно соблюдаться при
выполнении работ для обеспечения технически
грамотного и эффективного использования инструмента.
Торговые марки
• Windows является зарегистрированной торговой маркой корпорации Microsoft
Corporation.
• Bluetooth - зарегистрированная торговая марка фирмы Bluetooth SIG, Inc.
Все остальные торговые марки являются собственностью их обладателей.
Введение
FlexLine, 3
Введение
FlexLine, 4
Область
Общие сведения
применения
данного документа

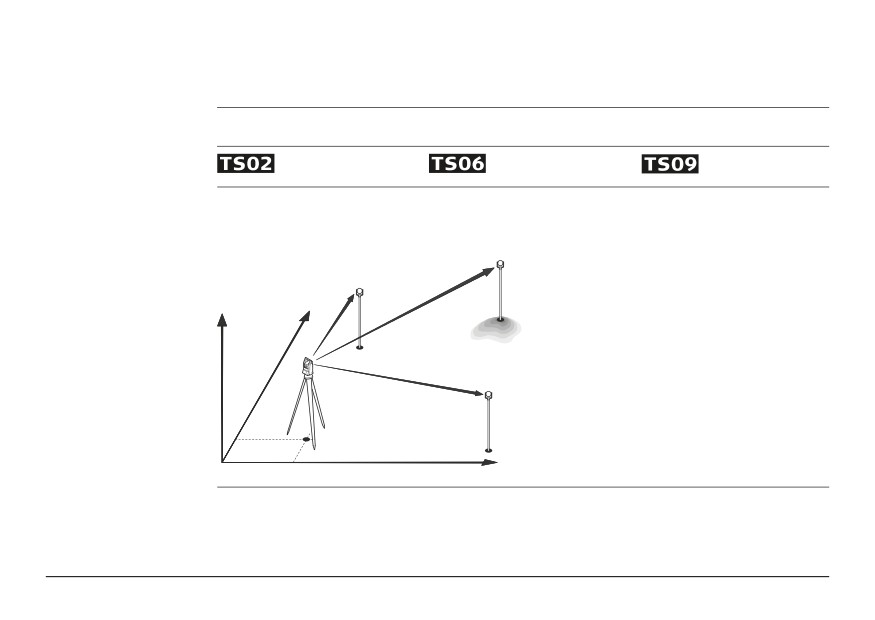

Общие
Данное руководство относится ко всем инструментам серии
сведения
TS02/TS06/TS09. Отличия для конкретных моделей детально
объясняются.

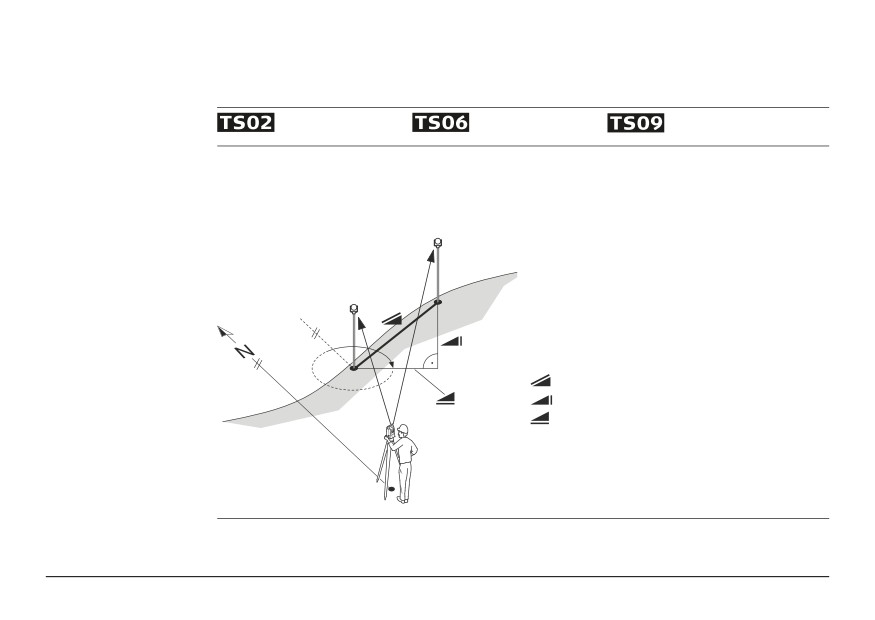

Приведенные ниже пиктограммы отмечают то, что относится к
конкретной модели:
для TS02.
для TS06.
для TS09.
Зритель-
Измерения на отражатель: При выполнении измерений на
ная труба
отражатели (режим "Prism" - "Р"), используется широкий
красный лазерный луч видимого диапазона, который выпуска-
ется по оптической оси зрительной трубы.
Режимы безотражательных измерений: Инструменты с
дальномером EDM, поддерживающим безотражательные
измерения, имеют режим "Non-Prism" (NP). При измерениях на
отражатель используется узкий красный луч видимого диапазо-
на, выходящий из объектива по оптической оси зрительной
трубы.
Предупрежде-
ние
TSOX_135

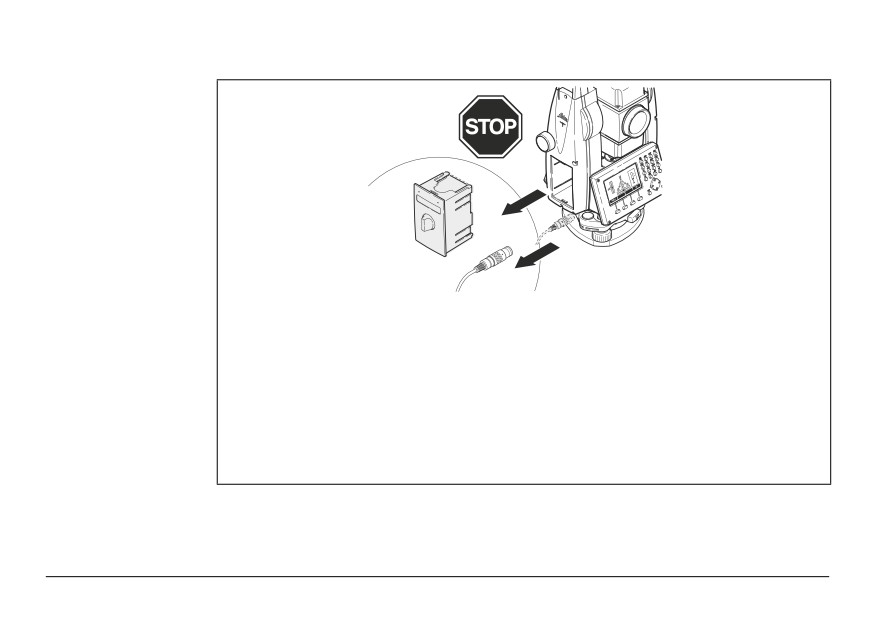

Никогда не извлекайте аккумуляторы во время работы
прибора или в процесе выключения.
Это может привести к утере данных и системным сбоям!
Выключайте прибор кнопкой On/Off, перед извлечением
аккумулятора всегда дожидайтесь полного выключеняи
прибора.
Введение
FlexLine, 5
Оглавление
FlexLine, 6
Оглавление
В этом
Глава
Руководстве
1
Описание системы
13
1.1
Компоненты системы
13
1.2
Содержимое контейнера
15
1.3
Компоненты тахеометра
17
2
Пользовательский интерфейс
20

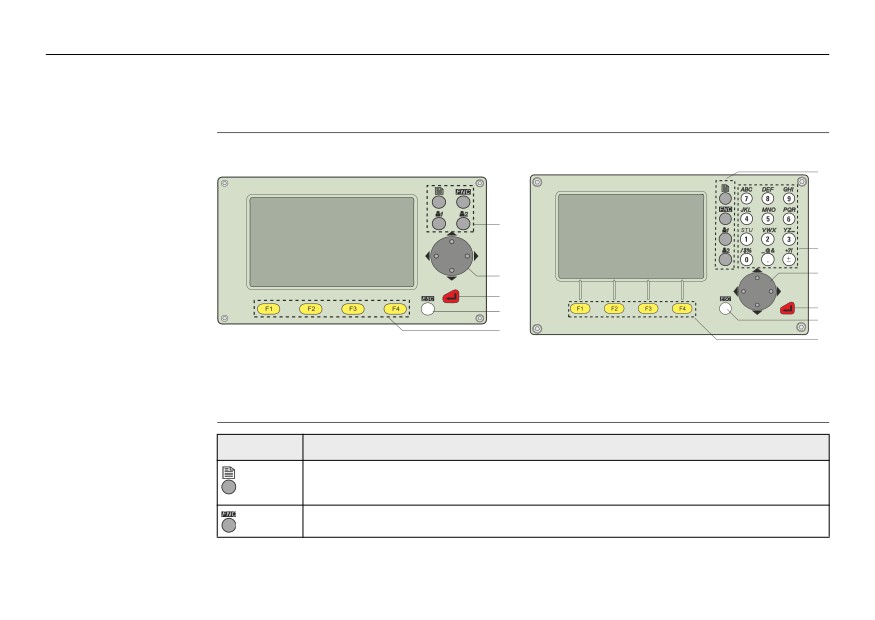

2.1
Клавиатура
20
2.2
Дисплей
22
2.3
Иконки статуса
23
2.4
Дисплейные клавиши
25
2.5
Принципы работы
27
2.6
Поиск точек
29
3
Основные действия
31
3.1
Установка тахеометра
31
3.2
Эксплуатация аккумулятора
37
3.3
Хранение данных
39
3.4
Главное меню
39
3.5
Приложение Ускоренная съемка (Q-Survey)
41
3.6
Измерения расстояний - рекомендации по получению надежных
результатов
42
4
Настройка
45
4.1
Общие настройки
45
4.2
Настройка дальномера EDM
59
4.3
Параметры связи
67
5
Инструментарий
71
5.1
Юстировка
71
5.2
Порядок действий при включении
72
5.3
Системная информация
73
5.4
Лицензионные ключи
75
5.5
Защита тахеометра с помощью PIN-кода
77
5.6
Загрузка программного обеспечения
78
6
Функции
80
6.1
Общие сведения
80
6.2
Сдвиги целевой точки
82
6.2.1
Общие сведения
82
6.2.2
Подпрограмма Цилиндр
85
6.3
Скрытая точка
88
6.4
Косвенные измерения
91
6.5
EDM-слежение
93
6.6
Проверка Задней Точки
93
Оглавление
FlexLine, 7
Оглавление
FlexLine, 8
7
Кодирование
95
7.1
Стандартное кодирование
95
7.2
Быстрое кодирование
97
8
Приложения - приступаем к работе
100
8.1
Общие сведения
100
8.2
Запуск приложения
101
8.3
Настройка проекта
102
8.4
Точка стояния
104
9
Приложения
106
9.1
Общие диалоговые разделы
106
9.2
Точка стояния
107
9.2.1
Запуск Установки станции
107
9.2.2
Измерения на точку
109
9.2.3
Результаты
111
9.3
Съемка
116
9.4
Разбивка
118
9.5
Базовый элемент - Базовая линия
124
9.5.1
Общие сведения
124
9.5.2
Задание базовой линии
125
9.5.3
Определение опорной линии
126
9.5.4
Подпрограмма Измер.прод. и попер. сдвига
129
9.5.5
Подпрограмма Разбивка
131
9.5.6
Подпрограмма СЕТКА
134
9.5.7
Подпрограмма Сегментирование линии
139
9.6
Опорный элемент - Базовая дуга
144
9.6.1
Общие сведения
144
9.6.2
Определение опорной дуги
144
9.6.3
Подпрограмма Измер.прод. и попер. сдвига
147
9.6.4
Подпрограмма Разбивка
148
9.7
Косвенные измерения
153
9.8
Площади и DTM объемы
156
9.9
Недоступная отметка
163
9.10
Строительство
165
9.10.1
Запуск приложения Строительство
165
9.10.2
СХЕМА
166
9.10.3
Контроль разбивки
168
9.11
Координатная геометрия - COGO
169
9.11.1
Запуск приложения COGO
169
9.11.2
Обратная задача и траверс
171
9.11.3
Засечки
172
9.11.4
Сдвиги
176
9.11.5
Продление
179
9.12
Road 2D
179
9.13
ROAD 3D
185
9.13.1
Запуск подпрограммы
185
9.13.2
Основные термины
187
9.13.3
Создание и загрузка файлов створов
196
9.13.4
Подпрограмма Разбивка
200
Оглавление
FlexLine, 9
Оглавление
FlexLine, 10
9.13.5
Подпрограмма Контроль
203
9.13.6
Подпрограмма разбивки склонов
205
9.13.7
Подпрограмма контроля уклонов
211
9.14
TraversePRO
213
9.14.1
Общие сведения
213
9.14.2
Запуск и конфигурирование TraversePRO
215
9.14.3
Выполнение измерений по ходу
219
9.14.4
Продолжение работы
223
9.14.5
Завершение хода
226
9.15
Базовая плоскость
233
10
Управление данными
237
10.1
Управление файлами
237
10.2
Экспорт данных
239
10.3
Импорт данных
245
10.4
Использование USB-флэшки
248
10.5
Использование Bluetooth
250
10.6
Работа с Leica FlexOffice
252
11
Поверки и юстировки
253
11.1
Общие сведения
253
11.2
Подготовка
254
11.3
Поверки коллимационной ошибки и места нуля
255
11.4
Юстировка положения оси вращения трубы
259
11.5
Юстировка круглого уровня тахеометра и трегера
262
11.6
Поверка лазерного отвеса
263
11.7
Уход за штативом
265
12
Транспортировка и хранение
266
12.1
Транспортировка
266
12.2
Хранение
267
12.3
Сушка и очистка
268
13
Техника безопасности
269
13.1
Общие сведения
269
13.2
Штатное использование
269
13.3
Пределы допустимого применения
271
13.4
Уровни ответственности
271
13.5
Риски эксплуатации
272
13.6
Классификация лазеров
278
13.6.1
Общие сведения
278
13.6.2
Дальномер, измерения на отражатели
279
13.6.3
Дальномер, безотражательные измерения
281
13.6.4
Лазерный маячок EGL
285
13.6.5
Лазерный отвес
286
13.7
Электромагнитная совместимость (EMC)
289
13.8
Нормы FCC (применимы в США)
292
Оглавление
FlexLine, 11
Оглавление
FlexLine, 12
14
Технические характеристики
295
14.1
Угловые измерения
295
14.2
Дальномерные измерения на отражатели
296
14.3
Безотражательный режим
298
14.4
Измерение расстояний более 3.5 км
300
14.5
Соответствие национальным нормам
301
14.5.1
Тахеометры без крышки коммуникационного
301
14.5.2
Тахеометры с крышкой коммуникационного
302
14.6
Общие технические характеристики инструмента
303
14.7
Пропорциональная поправка
309
14.8
Формулы приведения
312
15
Ограниченная международная гарантия, лицензионное соглашение по
программному обеспечению
314
16
Глоссарий
316
Приложение A Структура меню
320
Приложение B Структура директорий
323
Алфавитный указатель
324
1
Описание системы
1.1
Компоненты системы

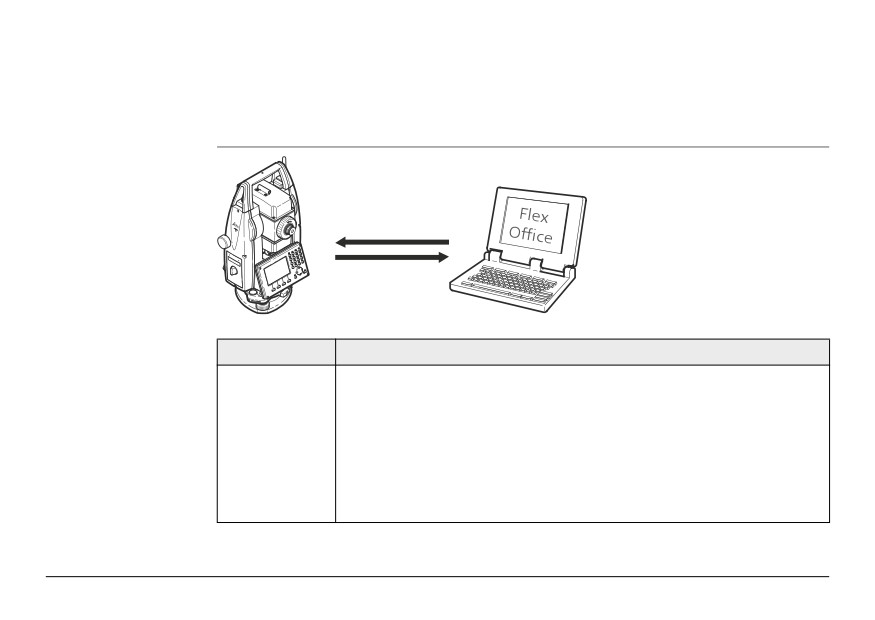

Основные
компоненты
a) Тахеометры серии
FlexLine поставляются со
c
встроенным программным
обеспечением FlexField
b) Компьютер с установлен-
ным ПО FlexOffice
TSOX_001
a
b c) Обмен данными
Компонент
Описание
Тахеометр
Инструмент для измерений, вычислений и записи данных.
FlexLine
Отлично подходит как для обычных съемок, так и для решения
более сложных задач. Оснащен встроенным программным
обеспечением FlexField для решения широкого круга таких задач.
Различные версии приборов этой серии имеют разную точность и
свой набор функциональных возможностей. Все они могут
подключаться для камеральной обработки к программе FlexOffice
для просмотра данных, управления ими и обменов.
Описание системы
FlexLine, 13
Описание системы
FlexLine, 14
Компонент
Описание
Встроенное
Этот программный пакет устанавливается на сам прибор. Он
ПО FlexField
включает базовую операционную систему и выбираемый
пользователем набор приложений.
Программное
Офисный программный пакет, включающий набор утилит и
обеспечение
приложений для просмотра данных, постобработки, обмена
FlexOffice
данными и управления ими.
Обмен
Обмен данными между инструментами серии FlexLine и
данными
компьютером осуществляется с помощью коммуникационного
кабеля.
Для инструментов, в которых имеется Крышка коммуникационно-
го блока, возможен обмен данными и с помощью USB-флэшек,
USB-кабелей или через Bluetooth.

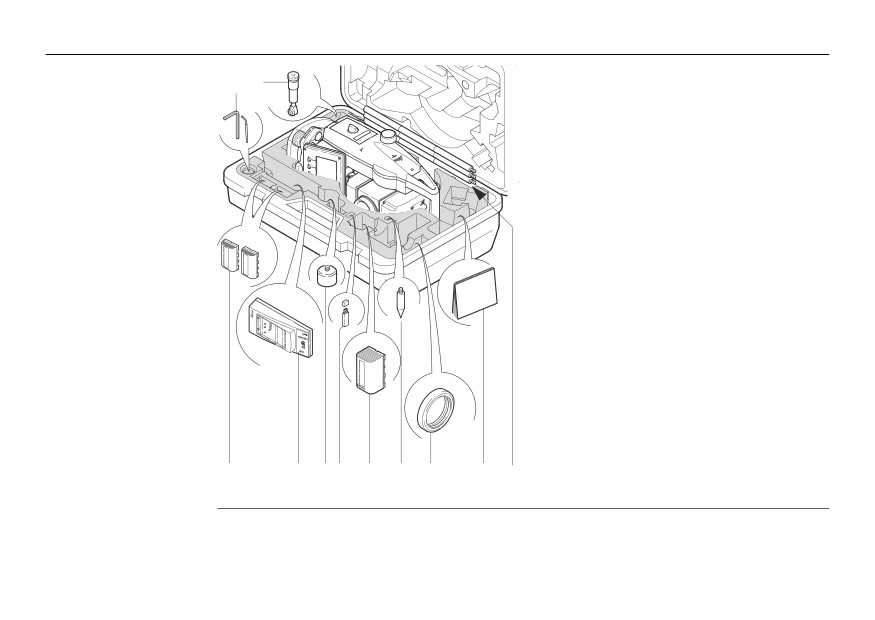

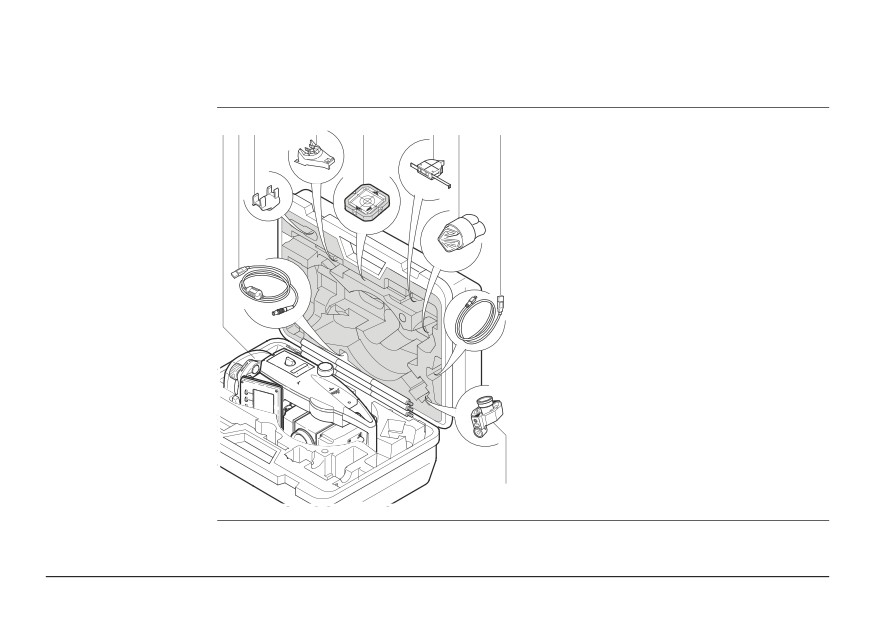

1.2
Содержимое контейнера
Содержимое
a
b
c
d
e
f g
h
контейнера - рис. 1
a) Инструмент с трегером
b) Кабель GEV189 (USB-RS232)*
c) Съемный круглый уровень GLI115*
d) Гнездо GHT196 для измерителя
высоты инструмента*
e) Плоский отражатель CPR105*
f)
Измеритель высоты инструмента
GHM007*
g) Бленда и крышка для объектива*
h) Кабель GEV223 (USB-mini USB) - для
инструментов, где есть Крышка
коммуникационного блока
i)
Мини-призма GMP111*
TS0X_069a
i
*
Опции
Описание системы
FlexLine, 15
Описание системы
FlexLine, 16
Содержимое
j
k
контейнера - рис. 2
j)
Юстировочные приспособления
k)
Насадка GFZ3 на окуляр*
l)
Аккумуляторы GEB211*
m)
Зарядное устройство GKL211
n)
Адаптер GAD105 для плоских и
мини-призм*
o)
USB-флэшка MS1 Leica для исполь-
зования с инструментами, в которых
имеется Крышка коммуникационно-
го блока
p)
Аккумулятор GEB221 battery*
q)
Наконечник для вешек мини-призм*
r)
Противовес для использования
насадки на окуляр
s)
Руководство по эксплуатации
t)
Мини-вешка GLS115*
l
m
no
p
q
r
s
t
TS0X_069b
*
Опции
1.3

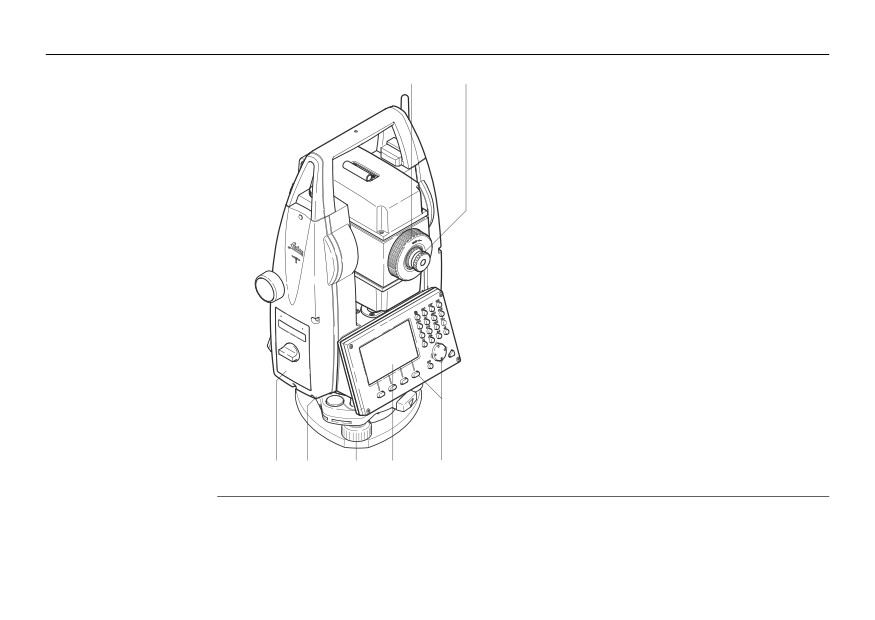

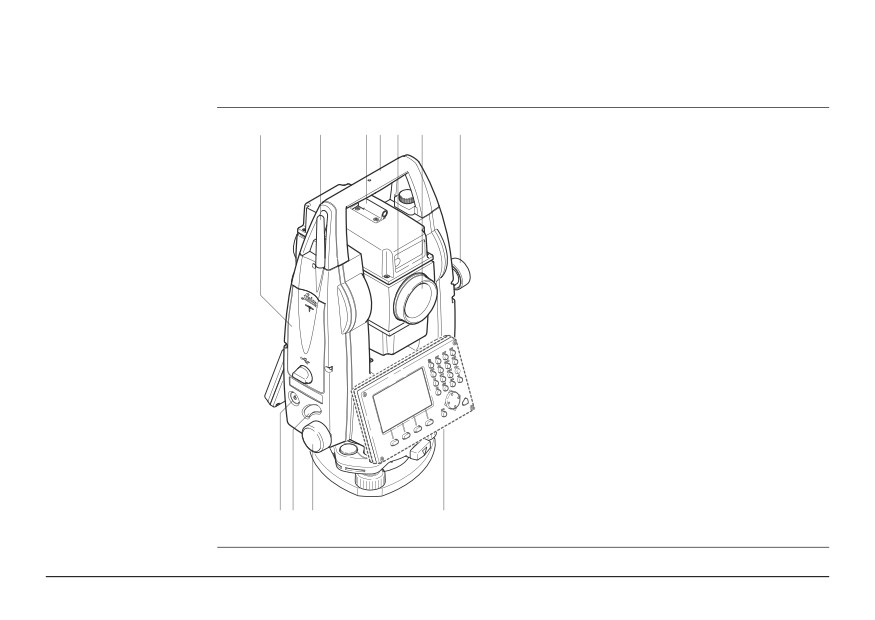

Компоненты тахеометра
Компоненты
a
b
cd e f
g
инструмента
a)
Отсек для хранения USB-флэшки и
USB-кабеля*
b)
Антенна Bluetooth*
c)
Оптический визир
d)
Съемная транспортировочная ручка
с установочным винтом
e)
Лазерный маячок - EGL
f)
Объектив со встроенным дальноме-
ром (EDM). Выход лазерного луча
g)
Микрометренный винт вертикально-
го круга
h)
Кнопка включения
i)
Триггер
j)
Микрометренный винт горизонталь-
ного круга
k)
Вторая клавиатура*
TSOX_009a
h i j
k
*
Опции
Описание системы
FlexLine, 17
Описание системы
FlexLine, 18
Компоненты
l
m
инструмента
(продолжение)
l)
Фокусировочное кольцо объектива
m) Фокусировочное кольцо окуляра
n) Крышка аккумуляторного отсека
o) Порт RS232
p) Подъемный винт
q) Дисплей
TSOX_009b
n o
p q
r
r)
Клавиатура

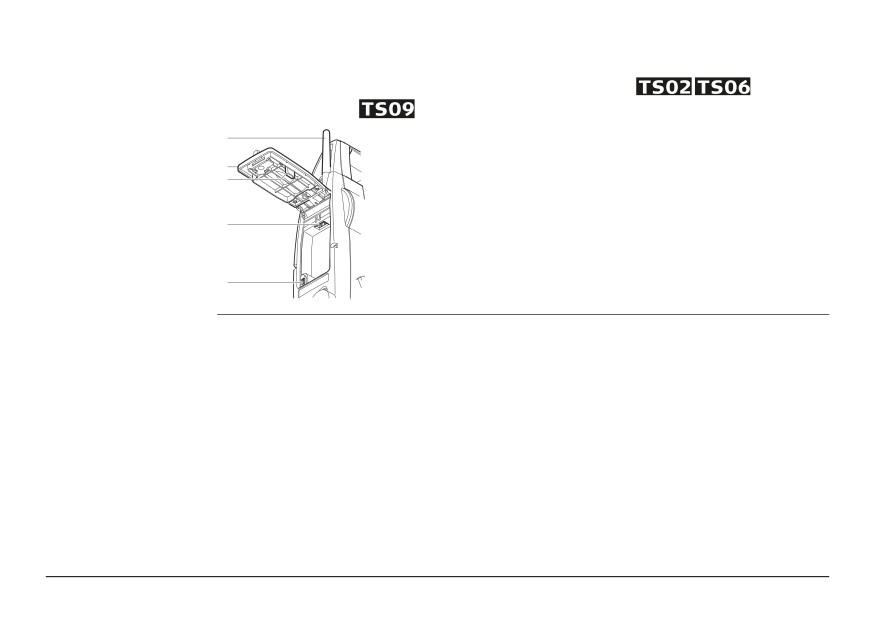

Крышка коммуни- Крышка коммуникационного блока является опцией для
и установ-
кационного блока
лен стандартно на
a
b
c
a) Антенна Bluetooth
d
b) Крышка отсека
c) Крепление для крышки USB-флеш-
ки
d) Порт для USB-флешки
e
TSOX_130
e) USB-порт инструмента
Описание системы
FlexLine, 19
Пользовательский интерфейс
FlexLine, 20
2
Пользовательский интерфейс
2.1
Клавиатура
Клавиатура
Стандартная клавиатура
Алфавитно-цифровая
клавиатура
a
a
f
b
b
c
d
c
d
TSOX_011
e
TSOX_010
e
a) Фикс. клавиши
d) Кнопка ESC
b) Навигатор
e) Функциональные клавиши F1 - F4
c) Кнопка ENTER
f)
Алфавитно-цифровая панель
Кнопки

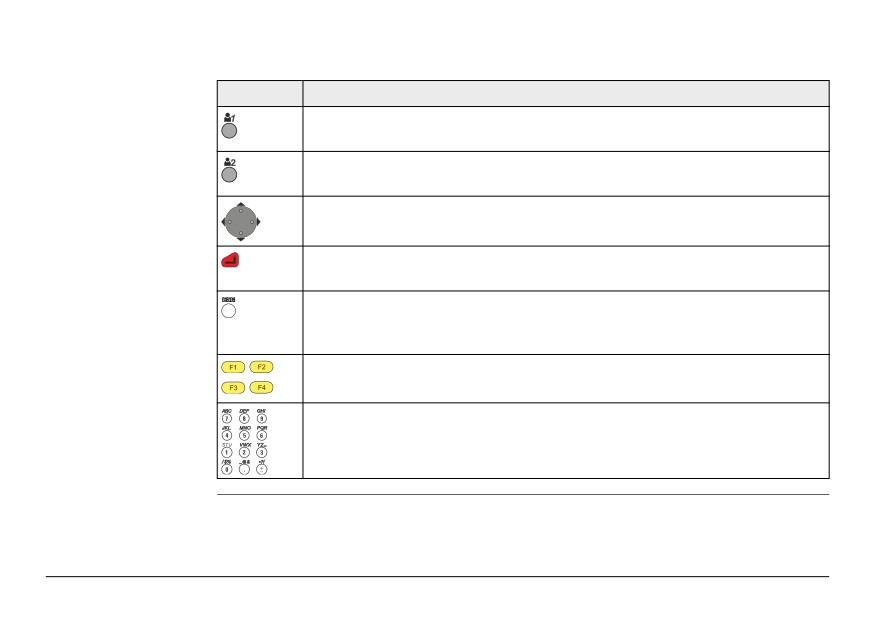

Клавиша Описание
Служит для пролистывания страниц. С ее помощью можно
переходить от одной страницы окна к другой.
Кнопка FNC. Обеспечивает быстрый доступ к операциям измерения.
Клавиша
Описание
Пользовательская клавиша 1. Ей можно прописать нужную функцию
в меню FNC menu.
Пользовательская клавиша 2. Ей можно прописать нужную функцию
в меню FNC menu.
Навигатор. С его помощью можно перемещать полоску выбора в
пределах окна focus bar и полоску ввода в конкретном поле меню.
Кнопка ENTER Служит для подтверждения операции ввода и
перехода к следующему полю на дисплее.
Кнопка ESC Выход из текущего окна или режима редактирования без
сохранения сделанных изменений. Переход к следующему более
высокому уровню.
,
,
Клавиши, которым прописаны определенные функции. Они показаны
,
в нижней части экрана.
Алфавитно-цифровая панель для ввода текстовых или цифровых
данных.
Пользовательский интерфейс
FlexLine, 21
Пользовательский интерфейс
FlexLine, 22
Клавиши на
Клавиша
Описание
корпусе
On/Off. Включение и выключение инструмента.
тахеометра
Триггер Эту клавишу можно запрограммировать для выполнения
функций ALL (ВСЕ) или DIST (РАССТ).
Можно прописать обе функции.
Можно прописать одну из функций.
Запрограммировать триггерную клавишу можно в Меню настроек.
Прочтите главу "4.1 Общие настройки".
2.2
Дисплей
Дисплей
a
b
c
a) Название окна
d
b) Полоска выбора. Активное поле
c) Иконки статуса
e
d) Строки (поля)
S_TSOX_001
e) Дисплейные клавиши
Все показанные здесь и далее окна служат только примерами. В зависимос-
)
ти от установленного системного ПО их вид может быть несколько иным.
2.3
Иконки статуса
Описание
Эти иконки отражают текущий статус основных функций тахеометра. В зависимости
от версии системного ПО их состав может быть различным.
Иконки

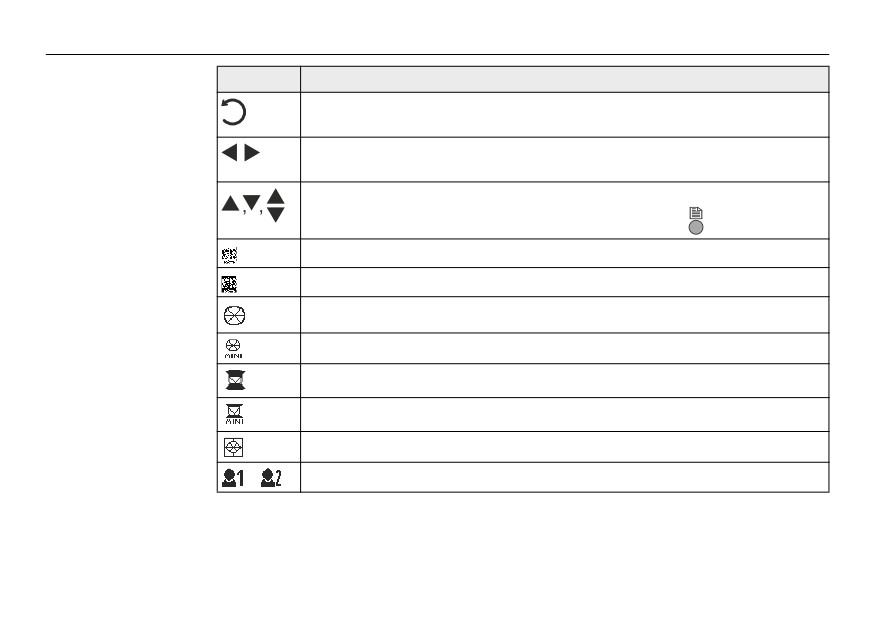

Иконка
Описание
Пиктограмма батарейки показывает уровень зарядки аккумулятора, в
приведенном примере: 75%.
Компенсатор включен.
Компенсатор выключен.
В режиме EDM с отражателем измерения производятся на призмы или
на объекты с высокой отражательной способностью.
Безотражательный режим для измерений на любые объекты.
!
Режим сдвига активен.
Панель находится в цифровом режиме.
012
Панель находится в алфавитно-цифровом режиме.
ABC
Пользовательский интерфейс
FlexLine, 23
Пользовательский интерфейс
FlexLine, 24
Иконка
Описание
Индикация настройки измерения горизонтальных углов против
часовой стрелки.
Этот символ указывает, что с данным полем связан список для
выбора.
Стрелки вверх и вниз показывают, в данном окне имеется несколько
страниц которые можно просматривать с помощью
Положение I вертикального круга (например, КЛ).
Положение II вертикального круга (например, КП).
Выбрана стандартная призма Leica.
Выбрана мини-призма Leica.
Выбрана призма Leica 360°.
Выбрана мини-призма Leica 360°.
Выбрана отражающая полоска Leica.
Выбран пользовательский тип отражателя.
Иконка
Описание
Bluetooth-устройство подключено. Если рядом с этой иконкой стоит
крестик, это значит, что для связи выбран коммуникационный порт
Bluetooth, но он пока неактивен.
Выбран коммуникационный порт USB.
2.4
Дисплейные клавиши
Описание
Дисплейные клавиши выбираются нажатием на соответствующие кнопки F1 - F4.
Далее описаны фунции, которые можно прописать обычным дисплейным
клавишам. Возможности использования специальных дисплейных клавиш
описаны в соответствующих разделах, посвященных прикладным программам.
Обычные функции
Клавиша
Описание
дисплейных
-> ABC
Переключение панели в алфавитно-цифровой режим.
клавиш
-> 012
Переключение панели в цифровой режим.
ВСЕ
Запуск угловых и линейных измерений с сохранением результатов.
РАССТ
Запуск угловых и линейных измерений без записи результатов.
EDM
Просмотр и изменение настроек дальномера EDM. Прочтите главу
"4.2 Настройка дальномера EDM".
YXH
Открытие окна ручного ввода координат.
Пользовательский интерфейс
FlexLine, 25
Пользовательский интерфейс
FlexLine, 26
Клавиша
Описание
ВЫХОД
Выход из текущего окна или приложения.
ПОИСК
Поиск заданной точки.
ВВОД
Активизация алфавитно-цифровых дисплейных клавиш для
ввода тестовой информации.
P/NP
Переключение между измерением на отражатели и безотражатель-
ным режимом.
СПИСОК
Вывод на диспоей списка всех доступных точек.
OK
В полях и окошках ввода: Подтверждение результатов измерений
или введенных значений и продолжение работы.
В окошке сообщений: Подтверждение получения сообщения и
продолжение текущих операций, либо возврат в предыдущее окно
для внесения изменений.
ПРЕДЩ
Возврат в предыдущее активное окно.
ЗАП
Запись выведенных на дисплей значений.
RESET
Переустановка всех полей редактирования на значения по умолчанию.
ПРОСМОТ
Вывод на дисплей координат и сведений о проекте.
Переход к следующему уровню дисплейных клавиш.
Возврат к первому уровню дисплейных клавиш.
2.5
Принципы работы
Включение и
Для этой цели предназначена кнопка, находящаяся на боковой стойке тахеометра.
выключение
инструмента
Выбор языка
После включения инструмента можно выбрать удобный для пользователя язык
интерфейса. Диалоговое окно для выбора языка будет выводиться на дисплей
только в тех случаях, когда в тахеометр загружены два языка, и если в окне
Настройки установлено Выбор языка: Вкл. Прочтите главу "4.1 Общие настройки".
Алфавитно-
Эта часть клавиатуры служит для ввода символов в поля редактирования.
цифровая панель
Цифровые поля: Они могут содержать только численные величины. При
нажатии на кнопку этой панели на дисплее появится соответствующая цифра.
Алфавитно-цифровые поля: Они могут содержать как числа, так и буквы.
При нажатии на кнопку этой панели на дисплее появится первый символ,
указанный над нажатой кнопкой. Повторные нажатия на ту же кнопку
приводят к появлению других закрепленной за ней символов.
Например: 1->S->T->U->1->S
Стандартная
Для ввода символов как с обычной клавиатуры выберите опцию ВВОД, и дисплей-
клавиатура
ные клавиши будут работать для ввода алфавитно-цифровых значений в режиме
редактирования. Нажмите на соответствующую кнопку для ввода нужного символа.
Пользовательский интерфейс
FlexLine, 27
Пользовательский интерфейс
FlexLine, 28
Поля
ESC Служит для удаления символов из поля с восстановлением
редактирования
)
предыдущего значения.
Перемещение курсора влево.
Перемещение курсора вправо.
Вставка символа в текущее положение курсора.
Удаление символа из текущей позиции курсора.
В режиме редактирования положение десятичной точки изменить нельзя. Эта
)
позиция при вводе пропускается.
Специальные
Символ
Описание
символы
Используется как заместитель любого символа в полях поиска точек
или кодов. Прочтите главу "2.6 Поиск точек".
+/-
В полях редактирования знаки "+" и "-" трактуются как обычные
символы, а не как знаки математических операций.
"+" / "-" могут появляться только в первой позиции поля.
)
В данном примере нажатие на кнопку 3
на алфавитно-цифровой клавиатуре
приводит к запуску приложения Разбив-
ка.
2.6
Поиск точек
Общие сведения
Поиск точки (Pointsearch) является функцией, которая используется в различных
приложениях для быстрого поиска нужных измеренных или твердых точек в
памяти.
Можно ограничить диапазон поиска пределами конкретного прокекта, либо искать
точку по всем записям в памяти. Прежде всего, по заданному критерию ищутся
твердые точки, а потом уже измеренные. Если найдено несколько точек, отвечаю-
щих заданному критерию поиска, то их список будет упорядочен по дате их
последнего ввода или редактирования. Прежде всего, ищутся наиболее "свежие"
твердые точки.
Прямой поиск
При задании конкретного номера точки, например 402, после нажатия на ПОИСК
все точки данного проекта с таким номером будут найдены и выведены на
дисплей.
Пользовательский интерфейс
FlexLine, 29
Пользовательский интерфейс
FlexLine, 30
ПОИСК
Поиск точек по заданному шаблону
в пределах выбранного проекта.
XYH=0
Установка координат точки на нуле-
вые значения.
Поиск по
Поиск по шаблону имени проводится с применением символа "*". Эта звездочка
шаблонам
может замещать любой символ на любой позиции в разыскиваемом имени. Такая
(Wildcard search)
возможность очень полезна в тех случаях, когда полное имя точки неизвестно или
забыто, либо при пакетном поиске точек.
Примеры поиска
Будут найдены все имеющиеся в проекте точки.
точек
A
Будут найдены все точки с именем "A".
A*
Будут найдены все точки, имя которых начинается с "A", например, A9,
A15, ABCD, A2A.
*1
Будут найдены все точки, содержащие в своем имени "1", например, 1, A1,
AB1.
A*1
Будут найдены все, имя которых начинается с "A" и содержит "1" на любой
позиции, напрмер, A1, AB1, A51.
3
Основные действия
3.1
Установка тахеометра
Общие сведения
В этом разделе описаны процедуры установки тахеометра над маркированной
точкой с использованием лазерного отвеса. Естественно, тахеометр можно
устанавливать и на произвольных точках.
Важные рекомендации:
)
• Настоятельно рекомендуется защищать прибор от прямых солнечных лучей и
стараться избегать ситуаций с резкими перепадами температур вблизи него.
• Лазерный отвес, рассматриваемый в данном разделе, встроен в ось вращения
тахеометра. Он проецирует на землю пятно красного цвета, что значительно
облегчает процедуру центрирования.
• Лазерный отвес не может использоваться на трегерах, имеющих оптический
отвес.
Основные действия
FlexLine, 31
Основные действия
FlexLine, 32

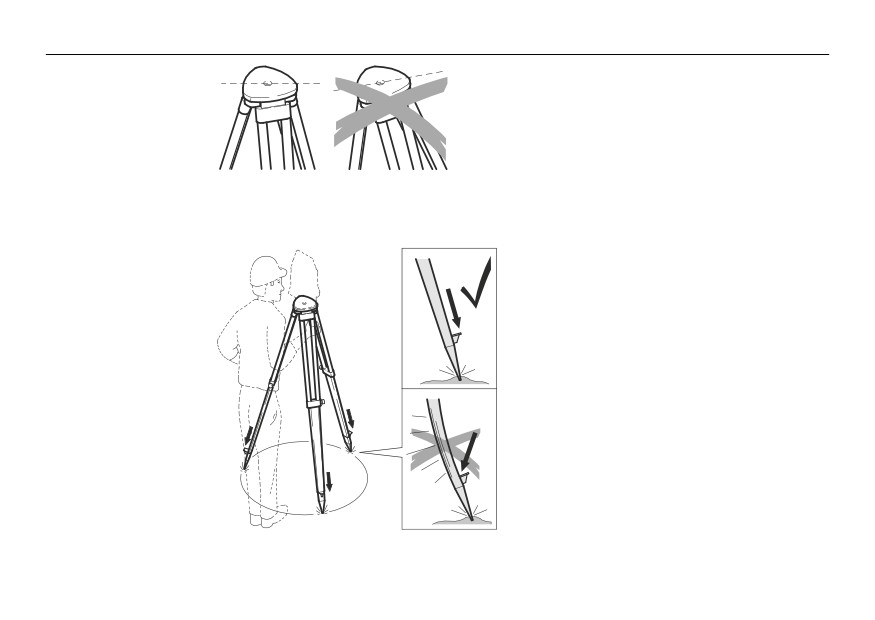

Штатив
При установке инструмента старайтесь
)
обеспечивать близкое к горизонтально-
му положение головки штатива.
Небольшие коррекции при этом могут
быть сделаны с помощью подъемных
винтов подставки. Если наклон слиш-
TSOX_012b
ком велик, то изменяйте соответствую-
щим образом выдвижение ножек
штатива.
a
Слегка отпустите винты фиксации длины
ножек штатива, и выдвиньте ножки на
нужную длину и затяните винты.
a Проверьте, чтобы ножки штатива
были надежно заглублены в землю.
b Прикладывать усилие к ножкам
TSOX_012a
b
штатива нужно вдоль их длины.

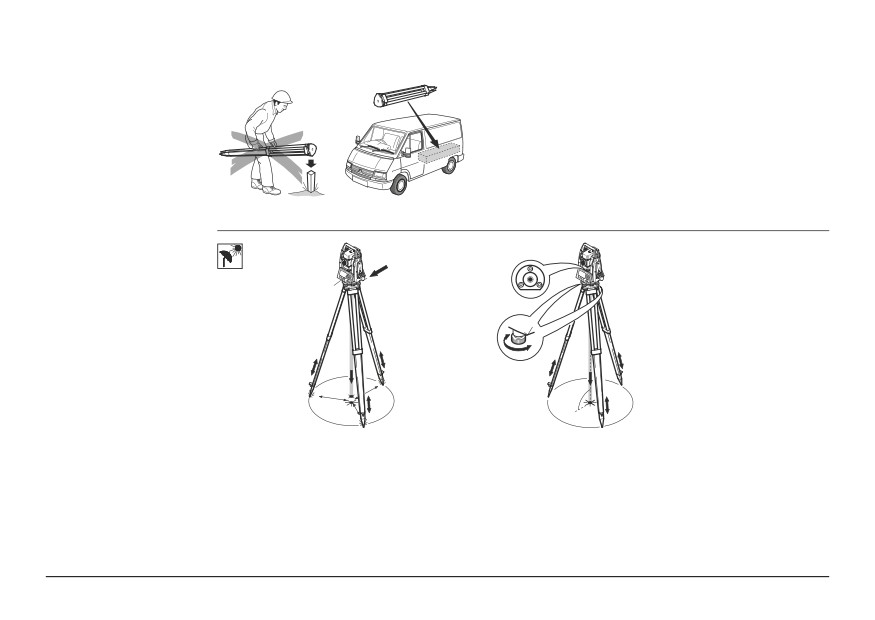

Уход за штативом.
• Проверяйте надежность всех винтов и
болтов штатива.
• При транспортировке обязательно
используйте чехол.
TSOX_012c
• Используйте штатив только по его
штатному назначению.
Поэтапные
7
2
операции
3
6
1
5
1
5
4
1
5
TSOX_013
1. Выдвиньте ножки штатива на удобную для вас длину. Установите штатив в
более-менее центрированное положение над твердой точкой.
2. Установите на штатив тахеометр с трегером в надежном положении.
3. Включите инструмент. Если в его настройках задана коррекция наклона по
одной или двум осям, то лазерный отвес включится автоматически, а на
дисплее появится окно Уровень/Отвес. В других ситуациях нажмите на
Основные действия
FlexLine, 33
Основные действия
FlexLine, 34
кнопку FNC из того приложения, которое на данный момент активно и
выберите Уровень/Отвес.
4. Изменяя положение ножек штатива (1) и вращая подъемные винты (6),
наведите пятно лазерного отвеса (4) на точку на земле.
5. Работая ножками штатива (5), приведите в нульпункт круглый уровень (7).
6. Вращением подъемных винтов (6), точно отгоризонтируйте тахеометр по
электронному уровню (7). Обратитесь к разделу "Горизонтирование с
помощью электронного уровня".
7. Точно отцентрируйте тахеометр над точкой, передвигая трегер по головке
штатива (2).
8. Повторяйте шаги 6. и 7. до достижения точного центрирования и нивелирова-
ния тахеометра.
Горизонтирование
Электронный уровень предназначен для точного горизонтирования тахеометра с
с помощью
помощью подъемных винтов подставки.
электронного
1. Поверните инструмент так, чтобы ось вращения трубы была параллельна двум
уровня
подъемным винтам.
2. Приведите в нульпункт круглый уровень с помощью подъемных винтов.
3. Включите инструмент. Если в его настройках задана коррекция наклона по
одной или двум осям, то лазерный отвес включится автоматически, а на
дисплее появится окно Уровень/Отвес. В других ситуациях нажмите на
кнопку FNC из того приложения, которое на данный момент активно и
выберите Уровень/Отвес.
"Пузырек" электронного уровня и стрелки, указывающие нужное
)
направление вращения подъемных винтов появятся на дисплее, если
наклоны инструмента находятся в допустимых пределах.
4. Приведите электронный уровень в
нульпункт по первой оси, вращая два
подъемных винта. Стрелки подсказывают
направление для вращения подъемных
винтов. Когда электронный уровень будет
приведен в нульпункт, эти стрелки будут
заменены маркерами.
5. Приведите электронный уровень в
нульпункт по всторой оси, вращая третий
подъемный винт. Стрелка подскажет
нужное направление его вращения. Когда
электронный уровень будет приведен в
нульпункт, стрелка будет заменена
маркером.
Появление трех маркеров на
)
дисплее означает, что инстру-
мент точно отгоризонтирован.
6. Нажмит на OK.
Основные действия
FlexLine, 35
Основные действия
FlexLine, 36

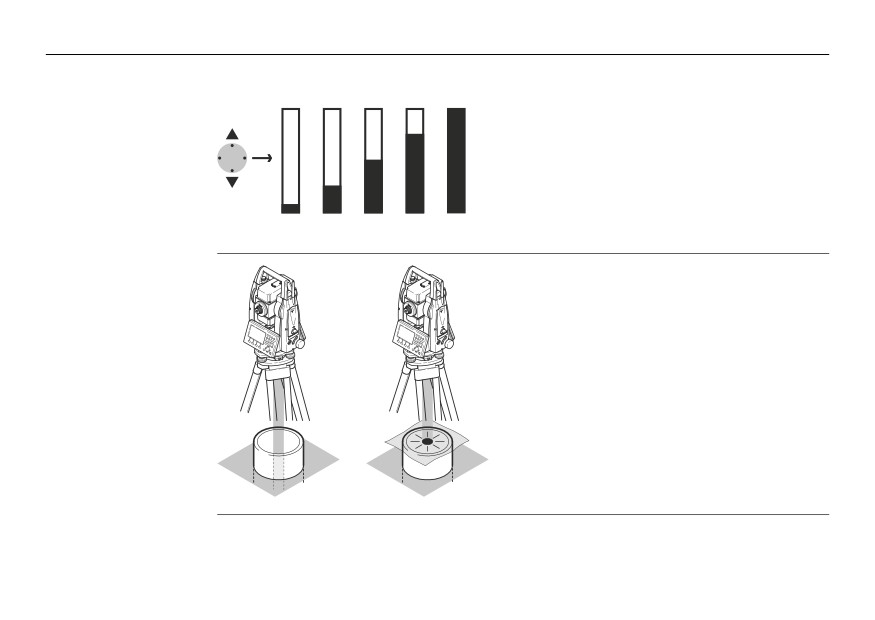

Изменение яркости
Уровень освещенности на месте работ и тип поверхности на точке установки
луча лазерного
инструмента могут потребовать регулировки яркости лазерного луча отвеса.
отвеса
В окне Уровень/Отвес можно менять
яркость луча лазерного отвеса.
Изменение его яркости производится
шагами по 25%.
TSOX_092
Min
50%
Max
Центрирование над
В некоторых случаях лазерное пятно
вертикальными
отвеса не может быть видимым,
трубами и
например, при центрировании тахеомет-
колодцами
ра над вертикальными трубами. В этой
ситуации можно использовать прозрач-
ную пластину для проектирования на
нее луча лазерного отвеса и приведения
его направления на геометрический
центр трубы или колодца.
TSOX_014
3.2
Эксплуатация аккумулятора
Первая зарядка аккумулятора
)
• Аккумуляторные батареи следует полностью зарядить до их первого
использования в работе, поскольку они поставляются при минимальном
уровне зарядки.
• Новые или долго (более трех месяцев) хранившиеся без подзарядки аккумуля-
торы следут пропустить через однократный цикл полной разрядки и зарядки.
• Этот цикл следует проводить при температуре от 0°до +40°C. Рекомендуемая
оптимальная температура зарядки: +10°C +20°C.
• Нагрев батарей во время их зарядки является нормальным эффектом. Leica
GeosystemsПри использовании зарядных устройств, рекомендуемых Leica
Geosystems, слишком высокий нагрев аккумулятора приведет к автоматичес-
кой остановке процесса зарядки.
Разрядка аккумуляторов
• Аккумуляторы могут использоваться при температурах от -20° до +50°C.
• Слишком низкие температуры снижают емкость аккумуляторов, а слишком
высокие - срок их службы.
• Для литий-ионных (Li-Ion) аккумуляторов рекомендуется проводить цикл
полной разрядки и зарядки, если на индикаторе зарядного устройства или
самой батарейке фирмы Leica Geosystems отмечается сильное отличие от
номинальной емкости.
Основные действия
FlexLine, 37
Основные действия
FlexLine, 38

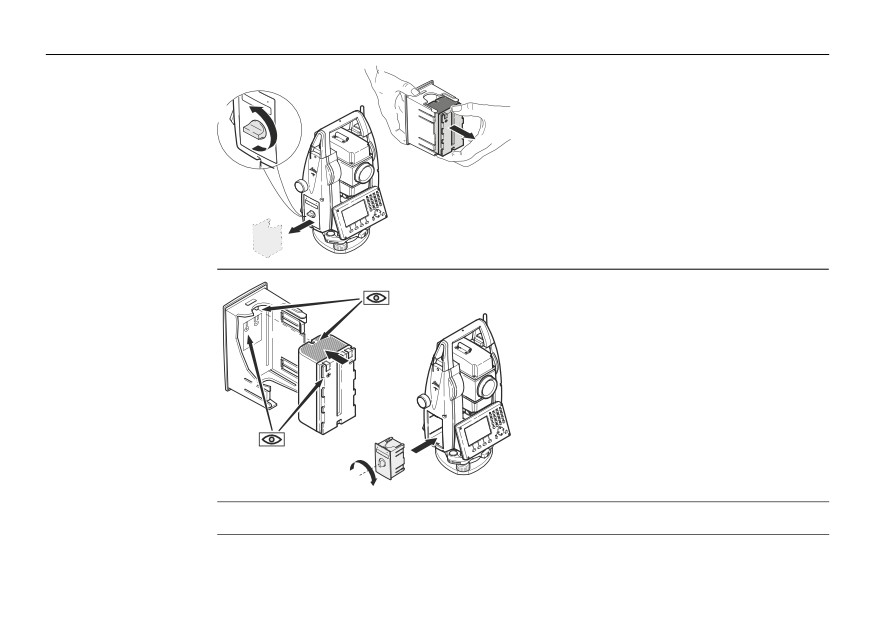

Замена
аккумулятора
3
1
Откройте батарейный отсек (1) достань-
те оттуда кассету с батарейкой (2).
Вытащите батарейку из кассеты (3).
2
TSOX_015
4
Вставьте другую батарейку в кассету (4)
так, чтобы контакты были обращены
вверх. Батарейка должна вставляться
до щелчка.
6
Вставьте кассету в батарейный отсек (5) и
5
TSOX_016
поверните ручку для его закрытия (6).
Полярность аккумулятора указана внутри кассеты.
)
3.3
Хранение данных
Общие сведения
На всех тахеометрах этой серии установлена внутренняя память. Встроенное
программное обеспечение FlexField хранит все данные проектов в базе данных
этой памяти. Оттуда данные могут экспортироваться на компьютер или другое
устройство для постобработки через кабель LEMO cable, подключенный к порту
RS232.
Для тахеометров, на которых имеется Крышка коммуникационного блока, данные
из памяти могут экспортироваться с помощью:
• Флэш-карты, вставляемой в порт USB,
• Кабеля USB, подключаемого к USB-порту инструмента
• Bluetooth-соединения.
Обратитесь к главе "10 Управление данными" для получения более подробной
информации об передаче данных и об управлении ими.
3.4
Главное меню
Описание
ГЛАВНОЕ МЕНЮ является стартовым окном для доступа к функциональным
возможностям инструмента. Оно обычно открывается сразу после включения
тахеометра или после окна Уровень/Отвес.
При необходимости можно сконфигурировать тахеометр так, что после окна
)
Уровень/Отвес открывалось не ГЛАВНОЕ МЕНЮ, а какое-либо другое окно.
Прочтите главу "5.2 Порядок действий при включении".
Основные действия
FlexLine, 39
Основные действия
FlexLine, 40
ГЛАВНОЕ МЕНЮ
Описание функций Главного меню
Функция
Описание
Q-Съемка
Программа УСК.СЪЕМКА позволяет сразу приступить к работе.
Прочтите главу "3.5 Приложение Ускоренная съемка (Q-Survey)".
Прогр.
Выбор и запуск нужного приложения. Прочтите главу "9 Приложе-
ния".
Управл.
Управление проектами, данными, списками кодов, форматами и
файлами в системной памяти или на флэш-карте. Прочтите главу
"10 Управление данными".
Данные
Экспорт и импорт данных. Прочтите главу "10.2 Экспорт данных".
Настр.
Изменение настроек дальномера EDM, коммуникационных парамет-
ров и общих настроек тахеометра. Прочтите главу "4 Настройка".
Функция
Описание
Инструм
Доступ к средствам поверки и калибровки тахеометра, настройки
порядка его включения, изменения PIN-кода, лицензионного ключа
и системных сообщений. Прочтите главу "5 Инструментарий".
3.5
Приложение Ускоренная съемка (Q-Survey)
Описание
После установки и включения тахеометра можно сразу приступать к работе.
Доступ
Откройте меню Q-съемка из окна ГЛАВНОЕ МЕНЮ.
УСКОРЕННАЯ
КОД
СЪЕМКА
Поиск или ввод кодов. Прочтите
главу "7.1 Стандартное кодирова-
ние".
СТАНЦИЯ
Ввод данных о точке установки
инструмента и подготовка его к
работе.

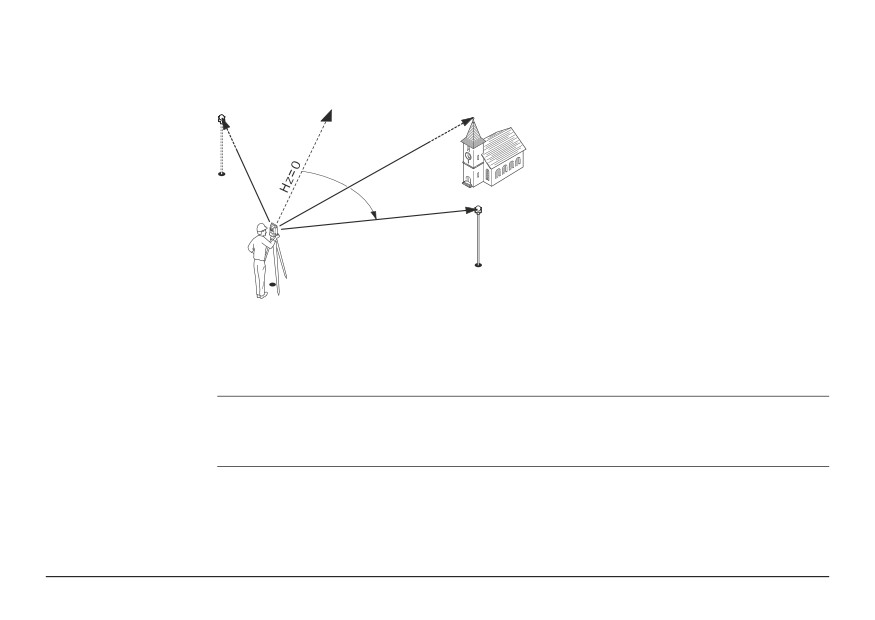

Hz=0
Ориентирование горизонтального
круга на 0.
Основные действия
FlexLine, 41
Основные действия
FlexLine, 42
Hz
/ Hz
Задание отсчетов горизонтальных
углов против часовой стрелки или
по часовой стрелке.
Работа с Q-съемка вполне аналогична работе с программой Съемка. По этой
причине операции в этом режиме описаны лишь однажды, в главе, посвященной
прикладным программам. Прочтите главу "9.3 Съемка".
3.6
Измерения расстояний - рекомендации по получению
надежных результатов
Описание
Лазерный дальномер (EDM) установлен на всех приборах серии FlexLine
instruments. Во всех прибрах этой серии расстояния измеряются с помощью
лазерного луча видимого красного диапазона, который выходит по оптической оси
из центра объектива. Есть два режим EDM:
• Измерения на отражатели
• Безотражательные измерения
Безотражатель-
ные измерения
TSOX_093

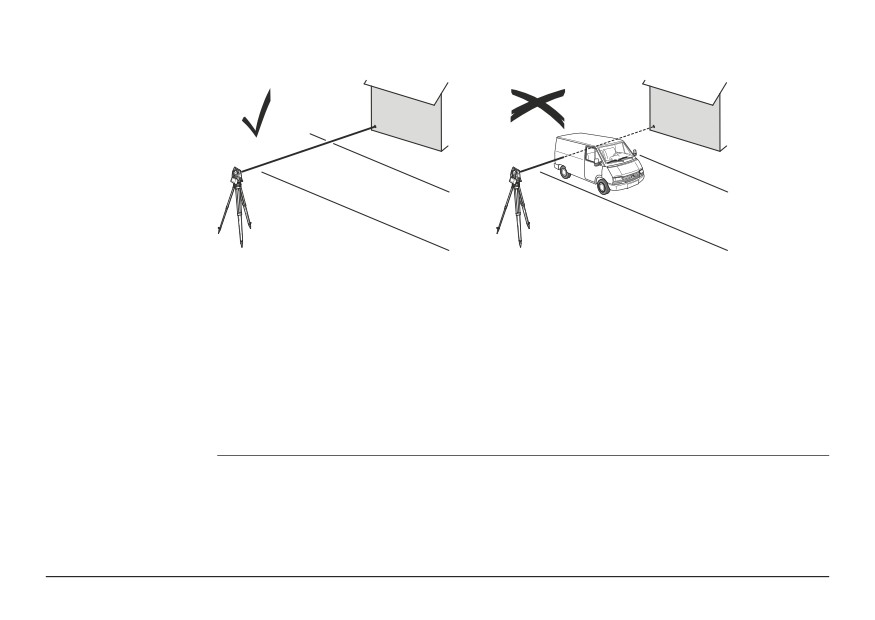

При запуске дальномерных измерений EDM определяет расстояние до
объекта, который в данный момент находится на пути лазерного луча. При
возникновении препятствий на пути расспространения луча к объекту,
например, проезжающая машина сильный дождь, туман или снег, инструмент
может измерить расстояние до такой помехи, а не до нужного объекта.
Следите за тем, чтобы лазерный луч не попадал на объекты вблизи пути его
распространения, например, на сильно отражающие поверхности.
Это особенно важно в безотражательном режиме и при измерениях на
отражающие полоски.
Не наводите одновременно два инструмента на один и тот же объект.
Измерения на
Точные измерения на отражатели должны выполняться на стандартную
отражатели
призму.
Не выполняйте безотражательные измерения на сильно отражающие
объекты, такие как, например дорожные знаки. Такие измерения могут быть
очень неточными.
Основные действия
FlexLine, 43
Основные действия
FlexLine, 44
• При запуске дальномерных измерений EDM определяет расстояние до
объекта, который в данный момент находится на пути лазерного луча. Если на
пути распространения лазерного луча встречаются автомобили, люди,
животные или свисающие ветки деревьев, часть принимаемого сигнала будет
отражена именно от них, что способно привести к неверным результатам.
• При измерениях на отражатели такие помехи могут оказать влияние на
точность результатов только на расстоянии до 30 метров от инструмента при
длине определяемого расстояния свыше 300 м.
• Поскольку сам процесс дальномерных измерений занимает очень мало
времени, всегда есть возможность поймать момент, когда помех на пути
распространения луча не будет.
Предупрежде- По технике безопасности работы с лазером, допускается использовать дальномер
ние
только для измерений на отражатели на расстояния свыше 1000 м.
Красный лазер и
• Наблюдения на отражатель в режиме >3.5 km позволяют измерять расстояния
отражатели
длиной более 3.5 км на стандартные отражатели с помощью лазерного луча
видимого красного диапазона.
Красный лазер и
• Лазер видимого красного диапазона можно также использоваться для
отражающие
измерений на отражающие полоски. В таких случаях нужно обеспечить
полоски
попадание луча по перпендикуляру на отражающую полоску, которая должна
быть хорошо закреплена на объекте.
• Обязательно проверяйте соответствие заданного значения постоянного
слагаемого параметрам используемого отражателя.
4
Настройка
4.1
Общие настройки
Доступ
1. Откройте меню Установ. из окна ГЛАВНОЕ МЕНЮ.
2. Выберите Настр. в МЕНЮ НАСТРОЕК.
3. Нажимайте на для пролистывания страниц доступных настроек.
Настройки
Уд.язык
Удаление выбранного языка.
Поле
Описание
Контраст
От 0% до 100% Установка контрастности дисплея шагами по
10%.
Триггер 1 /
1-й триггер - это верхняя часть триггерной клавиши, а 2-й триггер
Трриггер 2
- нижняя часть этой клавиши.
Настройка
FlexLine, 45
Настройка
FlexLine, 46
Поле
Описание
Выкл
Триггер отключен.
ВСЕ
Придает тригеру функции кнопки ALL (ВСЕ).
РАССТ
Придает тригеру функции кнопки DIST (РАССТ).
Кнопка USER
Конфигурирование или функциями из меню FNC. Прочтите
1 / 2
главу "6 Функции".
Корр.Наклона
Выкл
Компенсирование наклона отключено.
По 1-ой
Вертикальные углы будут приводиться к
положению отвесной линии.
По 2-м
Вертикальные углы будут приводиться к
положению отвесной линии, горизонтальные углы
исправляться за наклон оси вращения инструмента.
Для правильного учета поправок, связанных с
выбором в строке Поправка в гз.угол: ознакомь-
тесь с таблицей "Поправки за наклон осей
инструмента".
При установке инструмента на нестабильной площадке, например
)
на палубе корабля, компенсатор необходимо отключить. Это
нужно для того, чтобы компенсатор не выходил за свой рабочий
диапазон и не выдавал постоянно предупреждения о недопусти-
мых наклонах инструмента.
Поле
Описание
Поправка в
Вкл
Активизация корректирования горизонтальных
гз.угол
углов. Для штатной работы при ориентировании
прибора эта опция должна быть включена. Все
измеренные горизонтальные углы будут скоррек-
тированы с учетом вертикального угла соответс-
твующих направлений.
Для правильного учета поправок, связанных с
выбором в строке Поправка в гз.угол: ознакомь-
тесь с таблицей "Поправки за наклон осей
инструмента".
Выкл
Отключение коррекции горизонтальных углов.
Бип
Это акустический сигнал, который выдается при нажатии на
кнопки.
Норм.
Нормальная громкость.
Громкий
Повышенная громкость.
Выкл
Бип отключен.
Настройка
FlexLine, 47
Настройка
FlexLine, 48
Поле
Описание

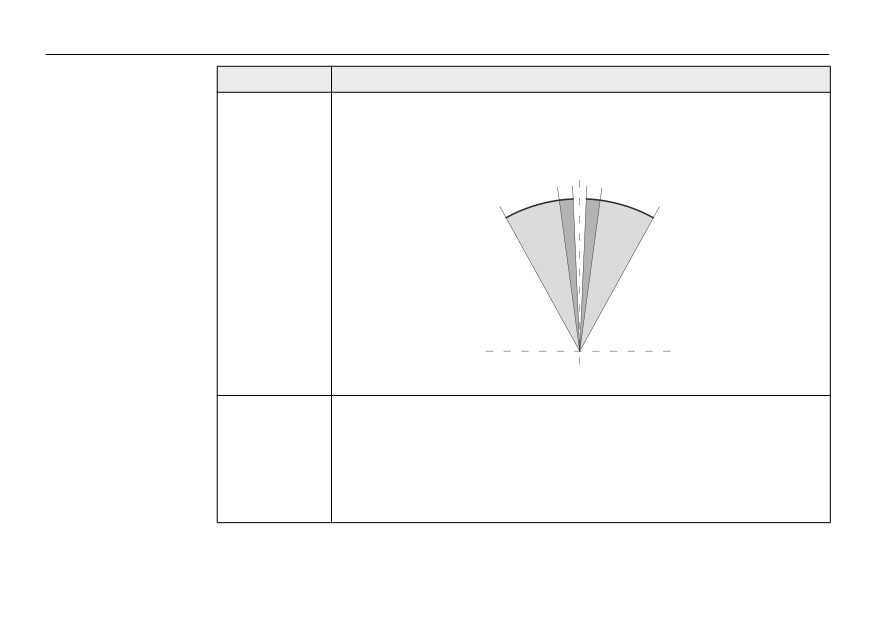

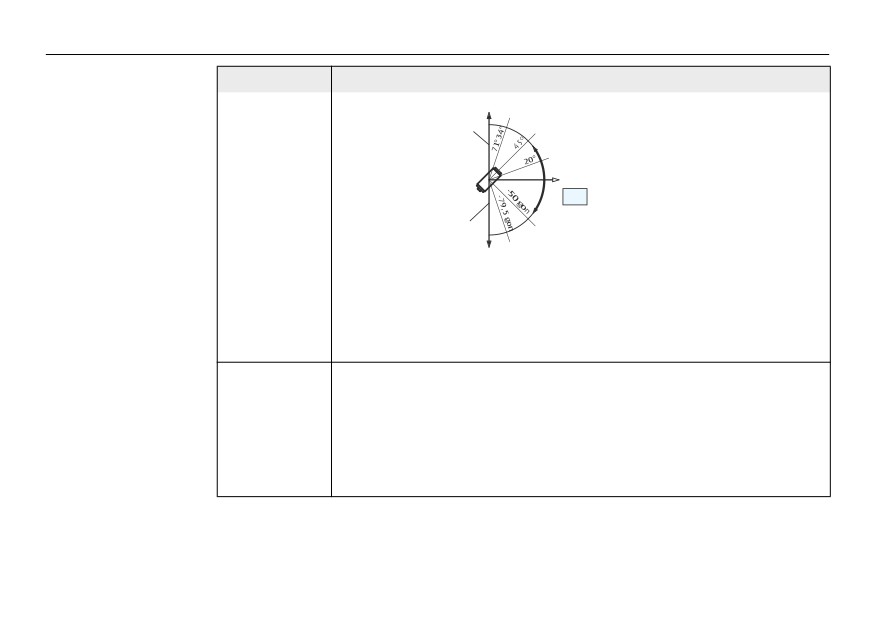

Секторный
Вкл
Этот звуковой сигнал раздается при отсчетах по
бип
горизонтальному кругу в 0°, 90°, 180°, 270° или 0,
100, 200, 300 град.
90°
1.Без бипов.
1
2.Бип в секторах
3
3
95.0 - 99.5 град и
105.0 - 100.5 град.
2
2
3.Бип в секторах
99.5 - 99.995 град и
100.5
- 100.005
град.
1
1
180°
TSOX_094
Выкл
Секторный бип отключен.
Шаг по ГК
вправо
Отсчет горизонтальных углов по часовой стрелке.
влево
Отсчет горизонтальных углов против часовой
стрелки. На дисплее отсчеты индицируются как
выполненные против часовой стрелки, но
записываются как сделанные по часовой
стрелке.
Поле
Описание
Настройка

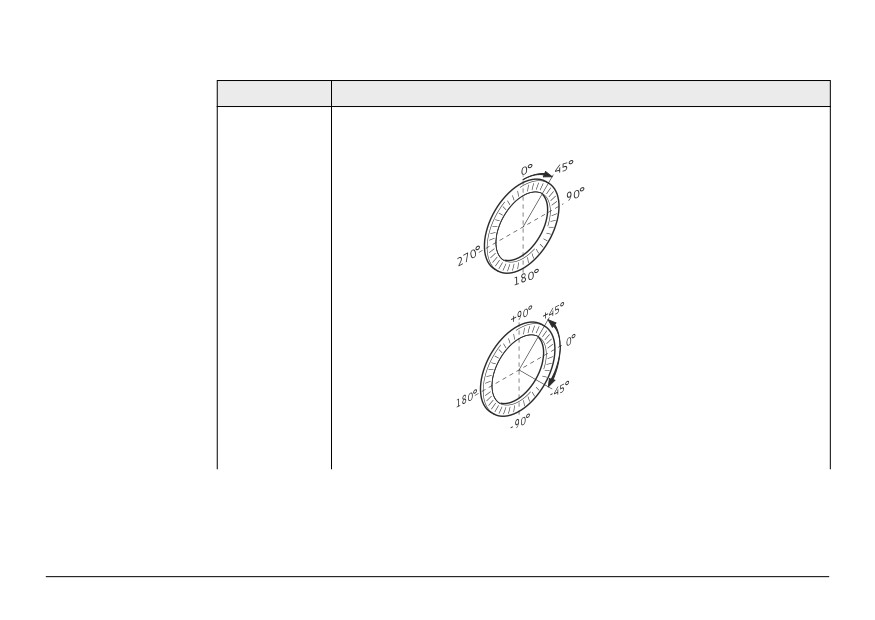

Система отсчета вертикальных углов.
ВК
Зенит
Зенитное расстояние=0°;
Вертикальный угол=90°.
TSOX_018
Гориз.
Зенитное расстояние=90°;
Вертикальный угол=0°.
Вертикальные углы считают-
ся положительными при
положении объекта над
горизонтом инструмента и
отрицательными - при его
TSOX_019
положении ниже этого
горизонта.
Настройка
FlexLine, 49
Настройка
FlexLine, 50
Поле
Описание
Уклон (%)
Slope %
45°=100%; Горизонт.=0°.
+300 %
--.--%
+100%
Вертикальные углы
выражаются в процентах
+18 %
уклона. Положительными
360s
считаются уклоны вверх от
gon
±V
горизонтальной плоскости, а
-100 %
отрицательными - уклоны
--.--%
-300 %
вниз от этой плоскости.
TSOX_020
Значения процента
)
уклона растут достаточно
быстро. Индикация --.--%
появляется на дисплее при
значениях уклона более
300%.
Опред.Iкр.ле
Задание положения вертикального круга относительно зритель-
во
ной трубы.
Кр.лево
При этом выборе "face I" будет считаться кругом
лево.
Кр.право
При этом выборе "face I" будет считаться кругом
право.
Поле
Описание
Язык
Выбор интерфейсных языков. В инструмент можно загрузить
практически неограниченное число интерфейсных языков. Здесь
показываются загруженные в тахеометр языки.
Выбранный интерфейсный язык можно удалить, нажав на
Уд.язык. Сделать это можно на 2-й странице меню НАСТРОЙКИ
при наличии нескольких установленных на инструменте и если
выбранный язык не задан как системный.
Язык Выбор
Если в тахеометр загружено несколько интерфейсных языков, то
при его включении на дисплей выводится окно для выбора одного
из них.
Вкл
Окно с информацией о языковой поддержке
будет показываться при включении прибора.
Выкл
Окно с информацией о языковой поддержке не
будет выводиться при включении прибора.
Единицы
Единицы измерения углов для всех соответствующих полей
изм.углов
ввода.
° ' "
Градусы, минуты, секунды.
Диапазон значений: от 0° до 359°59'59''
° и доли
Градусы и доли градусов.
Диапазон значений: от 0° до 359.999°'''
Грады
Грады Диапазон значений: от 0до 399.999'''
Настройка
FlexLine, 51
Настройка
FlexLine, 52
Поле
Описание
Тысячные
Тысячные. Диапазон значений: от 0 до 6399.99.
Выбор угловых единиц может быть изменен в любой момент.
)
Представленные на дисплее значения углов преобразуются в
заданные на данный момент единицы.
Мин.отсчет
Здесь можно задать число знаков после запятой для всех единиц
угловых измерений. Это значение относится только к представле-
нию данных на дисплее и не распространяется на точность записи
и экспорта данных.
Для Единицы
° ' '': (0° 00' 01" /0° 00' 05"/0° 00' 10").
изм.углов
° и доли: (0.0001 / 0.0005 / 0.001).
Грады: (0.0001 / 0.0005 / 0.001).
Тысячные: (0.01 / 0.05 / 0.1).
Единицы
Здесь можно задать единицы измерения расстояний и координат.
изм.расст
Метры
Метры [м].
Футы США Футы США [ft].
МеждФуты Международные футы [fi].
Футы/16
Футы США с 1/16 дюймов [ft].
Поле
Описание
Един. расст
Здесь можно задать число знаков после запятой для всех единиц
линейных измерений. Это значение относится только к представ-
лению данных на дисплее и не распространяется на точность
записи и экспорта данных.
3
Расстояния будут индицироваться с тремя
знаками после запятой
4
Расстояния будут индицироваться с четырьмя
знаками после запятой
Температура
Единицы измерения температуры для всех соответствующих
изм.расст
полей ввода.
°C
Градусы по Цельсию.
°F
Градусы по Фаренгейту.
Давление
Единицы измерения давления для всех соответствующих полей
ввода.
hPa
Гектопаскали.
mbar
Миллибары.
мм.рт.ст
Миллиметры ртутного столба.
inHg
Дюймы ртутного столба.
Настройка
FlexLine, 53
Настройка
FlexLine, 54
Поле
Описание
Един.уклонов
Здесь можно задать, как будут вычисляться градиенты уклона.
h:v
Отношение горизонтального проложения к
превышению, например, 5 : 1.
v:h
Отношение превышения к горизонтальному
проложению, например, 1 : 5.
%
(v/h x 100), например, 20%.
Вывод
Здесь можно выбрать место хранения данных.
данных
В память
Все данные будут записываться в память
инструмента.
Интерф.
Данные будут записываться через серийный
RS232 порт или USB-порт - в зависимости от
выбора в меню ПАРАМЕТРЫ СВЯЗИ. Изменение
настроек в меню Вывод данных необходимо
только в тех случаях, когда внешний накопитель-
данных подключен к тахеометру и измерения
выполняются по нажатию кнопок DIST/REC или
ALL. Эта настройка не нужна, если инструмент
управляется с помощью контроллера/регистрато-
ра данных.
Поле
Описание
GSI-формат
Задание GSI-формата для вывода данных.
GSI 8
81..00+12345678
GSI 16
81..00+1234567890123456
GSI-маска
Задание GSI-маски для вывода данных.
Маска1
Имя точки, углы Гз и Вт, наклонное расстояние,
ppm+mm, hотр, hинстр.
Маска2
Имя точки, углы Гз и Вт, наклонное расстояние, X,
Y, H, hотр.
Маска3
Идентификатор станции, X, Y, H, hинстр.
Идентификатор станции, ее ориентирование,
координаты и высота установки инструмента
(Результаты привязки)
Идентификатор точки и ее координаты (Контр.)
Идентификатор точки, горизонтальный и
вертикальный углы (Определение дирекционного
угла)
Идентификатор точки, гориз. и верт. угол на нее,
наклонное расстояние, ppm+mm, hотр, координа-
ты
Запись кода
Здесь можно задать, будет ли блок кодов записываться до или
после измерений. Прочтите главу "7 Кодирование".
Настройка
FlexLine, 55
Настройка
FlexLine, 56
Поле
Описание
Код
Здесь можно задать, будет ли код использоваться для одного или
нескольких измерений.
Сброс после Заданный код будет удален из окна измерений
ЗАП
после нажатия на ALL или REC.
Постоянно
Заданный код будет все время индицироваться
на дисплее до его удаления вручную с клавиату-
ры.
Подсв.
От Выкл до Установка подсветки дисплея шагами по 20%.
дисплея
100%
Подсв.сетки
От Выкл до Установка подсветки сетки нитей шагами по 20%.
100%
Подогрев
Вкл
Подогрев дисплея включен.
дисп
Выкл
Подогрев дисплея выключен.
Подогрев дисплея включается автоматически при использовании
)
его подсветки и при температуре ниже
5°C.
Префикс/
Применимо только в приложении Разбивка.
Суффикс
)
Префикс
Префиксный символ для Идентификатора ставится
перед проектным номером разбивочной точки.
Поле
Описание
Суффикс
Суффиксный символ для Идентификатора
вставляется после проектного номера разбивоч-
ной точки.
Выкл
Вынесенная в натуру точка будет иметь тот же
номер, что проектная точка.
Идент-р
Применимо только в приложении Разбивка.
)
Эта строка длиной не более 4 символов добавляется перед или
после номера разбивочной точки
Тип сорт-вки
Время
Сортировка выпоняется по времени ввода.
точка
Сортировка выполняется по номерам точек.
Порядок
Нисх.
Выполнение сортировки в нисходящем порядке
сорт.
по выбранному типу.
Восх.
Выполнение сортировки в восходящем порядке
по выбранному типу.
Дубл.№
Здесь можно разрешить присвоение одного и того же номера
точек
нескольким точкам.
Разрешено
Разным точкам можно присваивать один и тот же
номер.
Запрещено Разным точкам нельзя присваивать один и тот же
номер.
Настройка
FlexLine, 57
Настройка
FlexLine, 58
Поле
Описание
Авт.отключ.
Активиз
При выборе этой опции инструмент будет автомати-
чески выключаться, если в течение 20 минут не
было никаких операций, например,нажатий на
клавиши, либо вращений более
±3".
Отключ
Автоматическое отключение неактивно.
Быстрая разрядка аккумулятора.
)
V после
Установка отсчета по вертикальному кругу, который выводится
РАССТ
на экран при нажатии на кнопку РАССТ или ЗАПИСЬ. Поле
вертикальный угол всегда содержит текущий угол.
Удерж
В поле вертикальный угол пишется значение
отсчета по вертикальному кругу на момент
нажатия измерения расстояния РАССТ.
Запущено
В поле вертикальный угол пишется значение
отсчета по вертикальному кругу на момент
нажатия кнопки записи ЗАП.
Установка недоступна в приложении Привязка по
)
расстоянию или в приложениях Недоступная
точка, Передача высоты. Для этих приложений
записывается отсчет по вертикальному кругу на
момент нажатия кнопки ЗАП.
Поправки за
Варианты
Поправка
наклон осей
Наклон оси
Поправка в
Продоль-
Попереч-
Коллима-
Ось
инструмента
вращения
горизон-
ный
ный
ционная
вращения
трубы
тальный угол
наклон
наклон
ошибка
трубы
Выкл
Вкл
Нет
Нет
Да
Да
По 1-ой
Вкл
Да
Нет
Да
Да
По 2-м
Вкл
Да
Да
Да
Да
Выкл
Выкл
Нет
Нет
Нет
Нет
По 1-ой
Выкл
Да
Нет
Нет
Нет
По 2-м
Выкл
Да
Нет
Нет
Нет
4.2
Настройка дальномера EDM
Описание
Настройки в этом окне определяют режим работы EDM - Electronic Distance
Measurement. Можно выбрать режимы для работы EDM без отражателя (NP) или с
отражателем (P).
Доступ
1. Выберите раздел Настройки в окне ГЛАВНОЕ МЕНЮ.
2. Выберите EDM в МЕНЮ НАСТРОЕК.
Настройка
FlexLine, 59
Настройка
FlexLine, 60
Настройка
АТМ.ppm
дальномера EDM
Ввод значения атмосферной ppm-
поправки.
PPM
Ввод индивидуальной ppm-поправ-
ки.
МАСШТАБ
Ввод масштабных параметров
проекции.
СИГНАЛ
Индикация силы отраженного
сигнала.
ЧАСТ.
Индикация рабочей частоты даль-
номера EDM.
Поле
Описание
Режим EDM
Станд.отра Высокоточные измерения на отражатель.
жатель
Ст.безотр.р Дальномерные безотражательные измерения.
ежим
Ст.реж.трек Непрерывные безотражательные измерения.
инга
Поле
Описание
Призма
Измерение больших расстояний на отражатель.
(>3.5 км)
Режим Fast
Режим быстрых измерений на отражатель с понижен-
ной точностью.
Режим
Непрерывные измерения на отражатель
трекинга
Отр.
Измерение расстояний на отражающий элемент.
полоска
FlexPoint
Доступно на
и
. Опционно на
Безотражательные измерения коротких расстояний
до 30 метров.

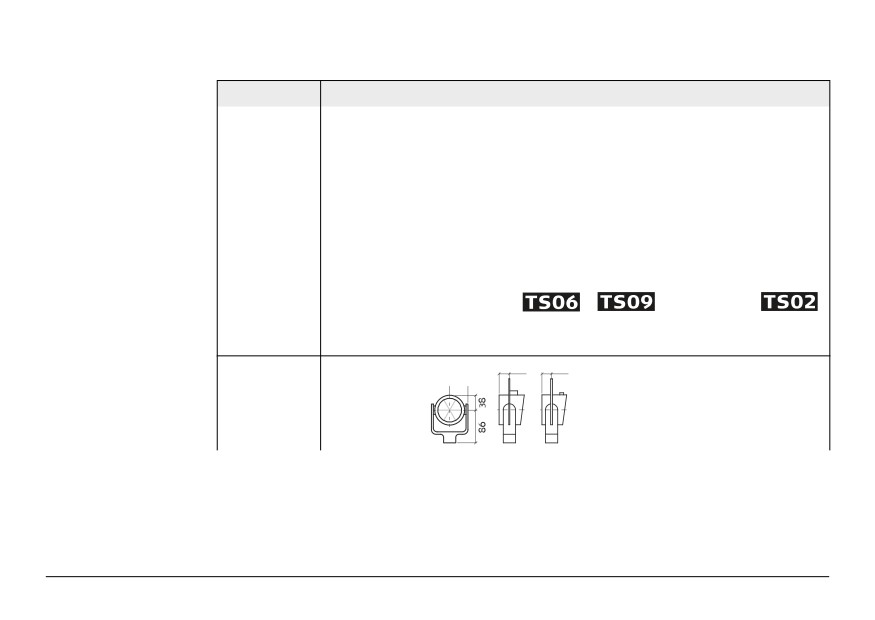

Тип отраж.
Круглый
26
19
Стандартный отражатель
48
GPR121/111
Leica Постоянное слагаемое:
0.0 мм
Настройка
FlexLine, 61
Настройка
FlexLine, 62
Поле
Описание

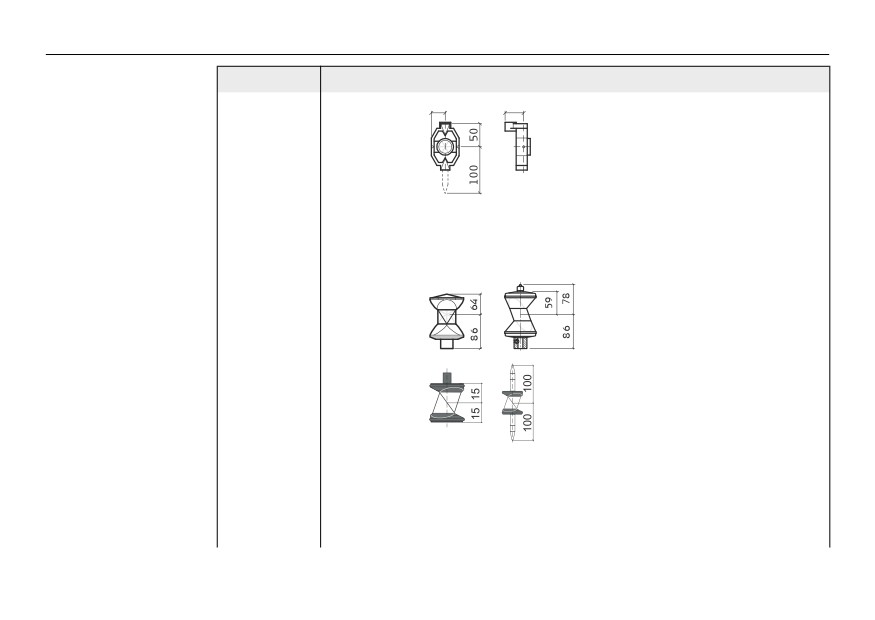

Мини
30
40
GMP111
Leica Постоянное слагаемое:
+17.5 мм
GMP111-0
Leica Постоянное слагаемое:
0.0 мм
JpMini
Минипризма
Leica Постоянное слагаемое:
+34.4 мм
360°
Отражатель GRZ4/122
Leica Постоянное слагаемое:
+23.1 мм
360° Mini
Оотражатель GRZ101
Leica Постоянное слагаемое:
+30.0 мм
Польз. 1/
Оператор может задать использование двух типов
Польз. 2
своих отражателей.
Постоянное слагаемое в мм может вводиться в
строках Leica Пост.слаг. или Абс.конст. Пост.слаг.
Например:
Поле
Описание
Постоянное
= -30.0 мм
слагаемое
пользовательского
отражателя
Leica Пост.слаг.
= +4.4 мм (34.4 + -30 = 4.4)
Abs. Пост.слаг. = -30.0 мм
Отр.
Leica Постоянное слагаемое:
полоска
+34.4 мм
Нет
Без отраж.
Leica Постоянное слагаемое:
+34.4 мм
Пост.слаг.
В этом поле показывается постоянное слагаемое отражателей
Leica
Leica для выбранного в строке Тип отраж. типа отражателя.
Если в строке Тип отраж. выбран вариант Польз. 1 или Польз. 2 ,
то это поле становится доступным для ввода и редактирования
постоянного слагаемого. Значение должно вводиться в мм.
Пределы: от -999.9 мм до +999.9 мм.
абсолют.
В этом поле индицируется абсолютное постоянное слагаемое для
Const
выбранного в строке Тип отраж. варианта.
Если в строке Тип отраж. выбран вариант Польз. 1 или Польз. 2 ,
то это поле становится доступным для ввода и редактирования
постоянного слагаемого. Значение должно вводиться в мм.
Пределы: от -999.9 мм до +999.9 мм.
Настройка
FlexLine, 63
Настройка
FlexLine, 64
Поле
Описание
Лазерный
Выкл
Лазерный визир отключен.
визир
Вкл
Лазерный визир включен.
Маячок EGL
Выкл
Маячок отключен.
Вкл
Маячок включен. С его помощью реечник может
узнавать, в каком направлении ему нужно
перемещать отражатель. Радиус видимости маячка
составляет до 150 метров. Эта возможность очень
полезна при выносе проектов в натуру.
Рабочий диапазон: от 5 до 150 м.
Точность наведения: 5 см на расстоянии 100 м.
Поле
Описание

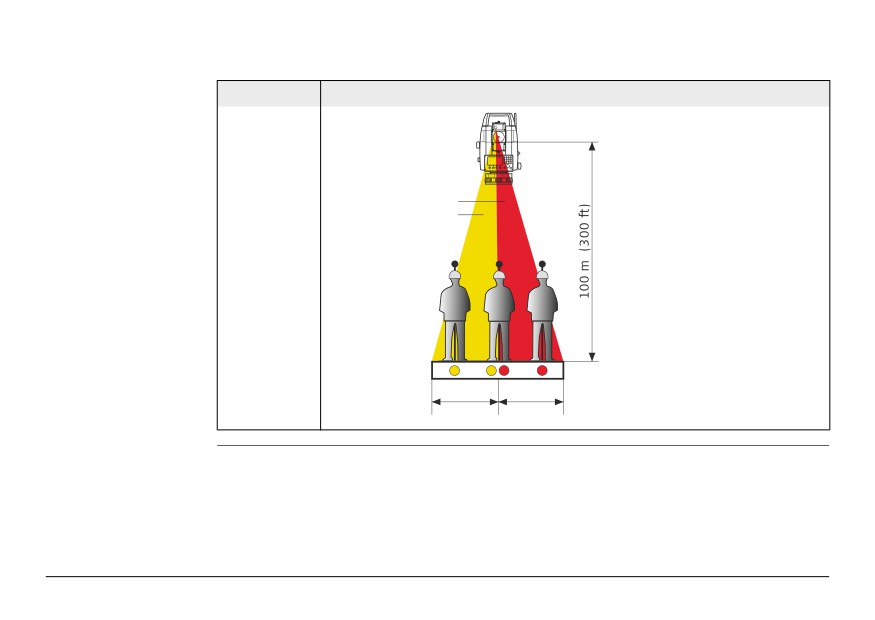

a) Мигающий красный
светодиод
b) Мигающий желтый свето-
диод
a
b
6 m
6 m
(20 ft)
(20 ft)
TSOX_095
АТМОСФЕРНЫЕ
В этом окне можно вводить параметры состояния приземной атмосферы. Эти
ДАННЫЕ (в PPM)
параметры напрямую влияют на точность выполнения линейных измерений. Для
учета этого влияния измеренные расстояния корректируются атмосферными
поправками.
Настройка
FlexLine, 65
Настройка
FlexLine, 66
Поправка за рефрацию вводится в измеренные превышения и в горизонатльные
проложения. Прочтите раздел "14.7 Пропорциональная поправка", где описано
применение значений, введенных в данном окне.
Если выбран вариант PPM=0, то будут приниматься используемые Leica
)
атмосферные стандарты: 1013.25 мбар, 12°C и 60% отнсительной влаж-
ности.
МАСШТАБ
В этом окне можно задать параметры используемой картографической проекции.
ПРОЕКЦИИ
Координаты корректируются на основе PPM-параметров. Прочтите раздел "14.7
Пропорциональная поправка", где описано применение значений, введенных в
данном окне.
Ввод инд.значений В этом окне можно задавать конкретные значения параметров, отличные от
ppm
стандартных. Координаты и расстояния будут корректироваться согласно
введенным значениям PPM-параметров. Прочтите раздел "14.7 Пропорциональ-
ная поправка", где описано применение значений, введенных в данном окне.
УРОВЕНЬ
Это окно позволяет тестировать уровень принятого отраженного сигнала с
ОТРАЖЕННОГО
индикацией шагом в 1%. С помощью такой информации можно оптимизировать
СИГНАЛА
наведение на удаленные и плохо видимые объекты. Графический индикатор и
звуковой сигнал помогают судить о мощности принятого отраженного сигнала. Чем
чаще раздается звуковой сигнал, тем выше мощность принятого сигнала.
4.3
Параметры связи
Описание
Для успешного обмена данными необходимо установить на инструменте коммуни-
кационные параметры.
Доступ
1. Выберите раздел Настройки в окне ГЛАВНОЕ МЕНЮ.
2. Выберите Связь в МЕНЮ НАСТРОЕК.
СВЯЗЬ -ПАРАМЕТ-
BT-PIN
РЫ
Установка PIN-кода для Bluetooth-
соединений.
Эта кнопка доступна только
)
для тех инструментов, где есть
Крышка коммуникационного
блока. По умолчанию этот код
’0000’.
RESET
Переустановка всех полей на стан-
дартные настройки Leica по умол-
чанию.
Настройка
FlexLine, 67
Настройка
FlexLine, 68
Поле
Описание
Порт
Коммуникационный порт инструмента. Если на тахеометре есть
Крышка коммуникационного блока, то доступны разные варианты
для выбора. Если же Крышка коммуникационного блока на вашем
тахеометре не установлена, то подсветится только строка RS232
без возможности ее редактирования.
RS232
Связь через последовательный порт.
USB
Связь через хост-порт USB.
Bluetooth
Связь с помощью Bluetooth.
Автоматичес- В этом варианте система будет автоматически
ки
задавать коммуникационный порт.
Bluetooth
Активно
Bluetooth активизирован.
Неактив.
Bluetooth отключен.
В варианте Порт: RS232 откроются следующие поля:
Поле
Описание
Ск.обмена
Скорость обмена данными между тахеометром и подключенным к
нему устройством в битах в секунду.
1200, 2400, 4800, 9600, 14400, 19200, 38400, 57600, 115200
Поле
Описание
Биты данн
Число бит в блоке цифровых данных.
7
При обменах будут использоваться 7 битов данных.
8
При обменах будут использоваться 8 битов данных.
Четность
Четность Четность. Применимо при выборе 7-битных обменов.
Нечетн. Нечетность. Применимо при выборе 7-битных обменов.
Нет
Без контроля четности. Применимо при выборе 8-битных
обменов.
Кон метка
CR/LF
Перевод каретки и переход к следующей строке.
CR
Это символ только перевода каретки по окончании
строки.
Стоп-биты
1
Число бит в конце блока цифровых данных.
Коммента-
Вкл
Записи устройства после получения данных. Если запись
рии
не получена, будет ведено сообщение об ошибке.
Выкл После передачи данных записей не требуется.
Стандартные
При нажатии на RESET все параметры связи будут переустановлены на значения
установки Leica
по умолчанию фирмы Leica:
115200 Baud, 8 Databit, No Parity, CR/LF Endmark, 1 Stopbit.
Настройка
FlexLine, 69
Настройка
FlexLine, 70

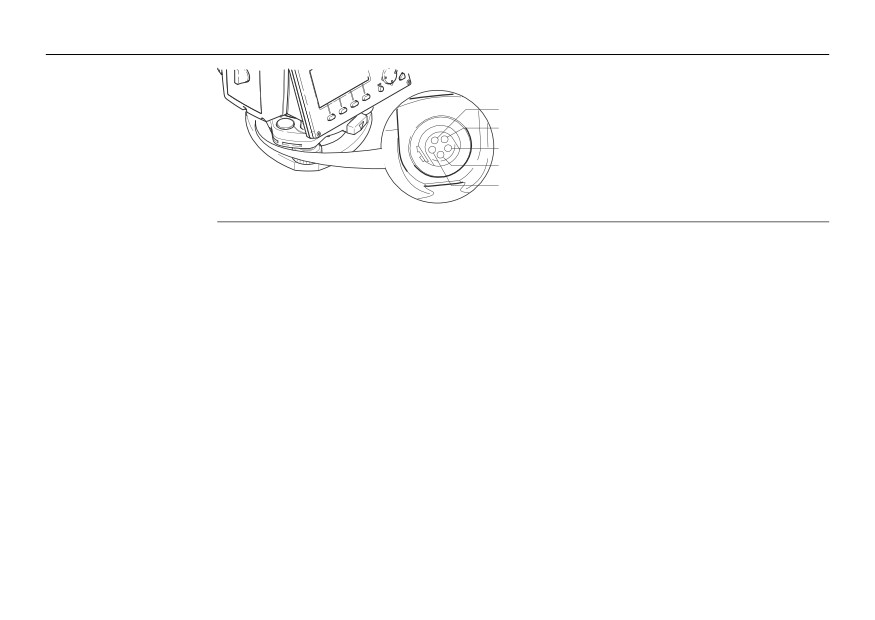

Интерфейс для
внешних
подключений
a
b
a) Внешний аккумулятор
c
b) Нет подключения/неактивно
d
c) GND (земля)
e
d) Прием данных (TH_RXD)
TSOX_029
e) Передача данных (TH_TXD)
5
Инструментарий
5.1
Юстировка
Описание
В меню КАЛИБРОВКИ доступен ряд средств для выполнения электронных
юстировок и для задания сообщений, напоминающих о необходимости тех или
иных поверок и юстировок. С помощью этих средств можно постоянно поддержи-
вать точность измерений вашим тахеометром.
Доступ
1. Выберите ИНСТРУМ в окне ГЛАВНОЕ МЕНЮ.
2. Выберите Юстир. в окне МЕНЮ ИНСТРУМЕНТОВ.
3. Выберите нужную опцию юстировок в меню КАЛИБРОВКИ.
Опции юстировок В меню КАЛИБРОВКИ доступны несколько опций юстировок.
Раздел меню
Описание
Коллимация
См. раздел "11.3 Поверки коллимационной ошибки и места нуля".
Место нуля
См. раздел "11.3 Поверки коллимационной ошибки и места нуля".
Ось вращения
Прочтите главу "11.4 Юстировка положения оси вращения
трубы
трубы".
Просмотр
Здесь индицируются текущие значения поверочных параметров
данных
для коллимации, места нуля и наклона оси вращения Tilt Axis.
поверок
Инструментарий
FlexLine, 71
Инструментарий
FlexLine, 72
Раздел меню
Описание
Сроки
Здесь определяется промежуток времени между проведением
проведения
основных поверок тахеометра, на основании которого будет
поверок
выдаваться сообщение о необходимости проведения очередных
поверек. Опции таковы: Никогда, 2 недели, 1 месяц, 3 месяца,
6 мес., 12 мес..
Сообщение о необходимости проведения поверок будет
выводиться на дисплей при включении тахеометра - по
истечении установленного срока.
5.2
Порядок действий при включении
Описание
С помощью инструментов Startup (Включение) можно изменять порядок работы
тахеометра после его включения и последовательность нажатия на клавиши при
этом. Это значит, что можно задать вывод на дисплей нужного окна сразу после
закрытия меню Уровень/Отвес - вместо окна ГЛАВНОЕ МЕНЮ. Например, можно
задать вывод окна МЕНЮ НАСТРОЕК для конфигурирования работы тахеометра.
Доступ
1. Выберите ИНСТРУМ в окне ГЛАВНОЕ МЕНЮ.
2. Выберите Запуск в окне МЕНЮ ИНСТРУМЕНТОВ.
Изменение
1. Нажмите на ЗАПИСЬ в меню ПОРЯДОК ДЕЙСТВИЙ ПРИ ВКЛЮЧЕНИИ.
порядка действий
2. Кнопкой OK можно подвердить получение информационного сообщения и
при включении
начать запись нового порядка действий.
3. Нажатие нужных клавиш (максимум 16) будет записано для задания нового
порядка действий при включении. Для завершения записи нажмите на ESC.
4. Если в поле Статус выбрана опция Активно, то записанный порядок нажатия
клавиш будет выполняться автоматически при включении тахеометра.
Автоматический порядок действий при включении приводит к тем же результа-
)
там, что и при нажатии клавиш вручную. Некоторые из настроек прибора все же
не могут быть выполнены подобным образом. Например, при включении
инструмента невозможно задать автоматический запуск настройки Реж. EDM:
Режим Fast.
5.3
Системная информация
Описание
Раздел Системная информация позволяет посмотреть сведения о самом
инструменте, о системе и встроенном ПО, а также установить дату и время.
Доступ
1. Выберите ИНСТРУМ в окне ГЛАВНОЕ МЕНЮ.
2. Откройте раздел СисИнфо в МЕНЮ ИНСТРУМЕНТОВ
Инструментарий
FlexLine, 73
Инструментарий
FlexLine, 74
СИСТЕМНАЯ
В этом окне выдаются сведения о тахеометре и установленной на нем операцион-
ИНФОРМАЦИЯ
ной системе.
ПО
Данные об установленном встро-
енном программном обеспечении.
ДАТА
Установка даты и формата ее
индикации.
ВРЕМЯ
Установка времени.
Следующий шаг
Нажмите на ПО для просмотра информации о пакете встроенных программ.
ИНФОРМАЦИЯ о
Перед выбором операции ФОРМАТ для форматирования внутренней
ПО
)
памяти убедитесь в том, что все нужные данные из нее скопированы на
компьютер. При форматировании памяти из нее будут удалены все
проекты (Jobs), форматы, списки кодов, файл настроек, используемые
языки и встроенное программное обеспечение.
Поле
Описание
Встр. ПО
Версия установленного на приборе ПО.
Версия сборки
Номер сборки встроенного ПО.
Активный язык
Активный язык интерфейса и номер его версии.
Поле
Описание
ПО дальномера
Номер версии программного обеспечения дальномера EDM
Конец фирм.ТО
Здесь показывается дата истечения конракта по техническо-
му обслуживанию тахеометра.
Инф. о
На дисплей выводится список всех прикладных программах, с
прилож.
которыми можно работать на тахеометре.
Отметка галочкой рядом с именем приложением означает, что
оно лицензировано.
5.4
Лицензионные ключи
Общие сведения
Эти ключи требуются для полноценного использования всех аппаратных и
программных функций тахеометра. На всех моделях лицензионные ключи могут
вводиться с клавиатуры или загружаться из программы FlexOffice. Для тахеомет-
ров, где имеется Крышка коммуникационного блока лицензионные ключи могут
считываться с USB-флэшки.
Доступ
1. Выберите ИНСТРУМ в окне ГЛАВНОЕ МЕНЮ.
2. Откройте ЛицКлюч в МЕНЮ ИНСТРУМЕНТОВ.
Инструментарий
FlexLine, 75
Инструментарий
FlexLine, 76
Ввод лицензионно-
Поле
Описание
го ключа
Метод
Способ ввода лицензионного ключа. Варианты: Ручной ввод или
Загр.файл ключей.
Клавиша
Лицензионный ключ Это поле доступно только в варианте Метод:
Ручной ввод.
Выбор УДАЛИТЬ в этом окне означает удаление всех лицензионных ключей на
)
поддержку самого тахеометра и установленного программного обеспечения.
Следующий шаг
ЕСЛИ
ТО
лицензионный ключ
Нажатие на OK дает возможность ввести ключ с клавиату-
вводится вручную.
ры. При неправильном вводе ключа система выдаст
сообщение об этом, а если ключ введен правильно, тоже
будет выдано сообщение. В обоих случаях получение
сообщений нужно подтвердить.
лицензионный ключ
Нажатие на OK запускает процесс загрузки файла с
будет загружаться.
лицензионным ключом в тахеометр.
5.5
Защита тахеометра с помощью PIN-кода
Описание
Защитить тахеометр от несанкционированного использования можно с помощью
кода Personal Identification Number (PIN). Если такая защита на тахеометре
установлена, то при попытке его включения будет выдаваться запрос на ввод PIN-
кода. При пятикратном ошибочном вводе PIN-кода система потребует ввести код
Personal UnblocKing (PUK). Этот код имеется в сопровождающей ваш тахеометр
документации.
Активизация PIN-
1. Выберите ИНСТРУМ в окне ГЛАВНОЕ МЕНЮ.
кода
2. Выберите PIN в МЕНЮ ИНСТРУМЕНТОВ.
3. Активизируйте защиту по PIN-коду, выбрав Использ. PIN-код: Вкл.
4. Введите PIN-код (масимум 6 цифр) в строке Новый PIN-код field.
5. Нажмите на OK.
Теперь инструмент защищен от несанкционированного использования. Потребует-
)
ся вводить PIN-код при каждом включении тахеометра.
Блокирование
Если защита по PIN-коду активна, то можно заблокировать работу тахеометра в
тахеометра
любом из запущенных приложений без его выключения.
1. Нажмите на FNC в открытом на данный момент приложении.
2. Выберите Блокировка с PIN из МЕНЮ ФУНКЦИЙ.
Инструментарий
FlexLine, 77
Инструментарий
FlexLine, 78
Ввод кода PUK
Если PIN-код введен неверно пять раз, система выдаст запрос на ввод кода PUK
Этот код имеется в сопровождающей ваш тахеометр документации.
Если введен правильный код PUK, то тахеометр включится, а PIN-код будет
переустановлен на заводское значение 0 и автоматически будет выбран вариант
Использ. PIN-код: Выкл.
Деактивизация
1. Выберите ИНСТРУМ в окне ГЛАВНОЕ МЕНЮ.
PIN-кода
2. Выберите PIN в МЕНЮ ИНСТРУМЕНТОВ.
3. Введите действующий PIN-код в строке PIN-код:.
4. Нажмите на OK.
5. Отключите защиту по PIN-коду, выбрав Использ. PIN Code: Выкл
6. Нажмит на OK.
Теперь инструмент больше не защищен от несанкционированного использования.
)
5.6
Загрузка программного обеспечения
Общие сведения
Для установки на тахеометре новых приложений или интерфейсных языков,
подключите его к компьютеру с уставновленной на нем программой FlexOffice
через серийный порт и выполните загрузку нужных файлов с помощью процедуры
Software Upload "FlexOffice". Для получения дополнительной информации восполь-
зуйтесь системой интерактивной помощи программы FlexOffice.
Для тахеометров, где имеется Крышка коммуникационного блока новые приложе-
ния могут считываться с USB-флэшки. Ниже описан процесс этой загрузки.
Доступ
1. Выберите ИНСТРУМ в окне ГЛАВНОЕ МЕНЮ.
2. Выберите раздел Загр. ПО в МЕНЮ ИНСТРУМЕНТОВ.
Опция Загр. ПО доступна в окне МЕНЮ ИНСТРУМЕНТОВ только для тех
)
тахеометров, где есть Крышка коммуникационного блока.
Ни в коем случае не отключайте питание в процессе загрузки системного ПО.
Уровень зарядки аккумулятора в начале загрузки не должен быть ниже 75%
его емкости.
Загрузка системно-
1. Для выполнения этих операций выберите Системное ПО. На дисплее появится
го ПО и интерфейс-
окно Выберите файл.
ных языков
Если нужно загрузить только файлы интерфейсных языков, то выберите
Только языковые файлы и сразу перейдите к шагу 4.
2. Выберите файл програмного обеспечения в системной папке USB-карты. Все
файлы программного обеспечения и интерфейсных языков должны храниться
в этой папке для того, чтобы их можно было передавать на тахеометр.
3. Нажмите на OK.
4. На дисплее появится окно Загрузите языковые файлы, в котором будут
показаны все файлы интерфейсных языков, имеющиеся в системной папке
USB-флэшки. Задайте Да или Нет для выбора нужного языкового файла. По
крайней мере, для одного из языков должно быть задано Да.
5. Нажмите на OK.
6. Нажмите на Да в окошке предупреждения об уровне питания для запуска
процесса загрузки системного ПО и(или) выбранных языковых файлов.
7. По завершении загрузки система автоматически закроется и затем запустится
вновь.
Инструментарий
FlexLine, 79
Функции
FlexLine, 80
6
Функции
6.1
Общие сведения
Общие сведения
Получить доступ к функциям можно нажатием на FNC, или из любой програм-
мы измерений.
• Нажатие на кнопку FNC открывает меню функций, в котором можно выбрать
нужную из них и запустить ее.
• Кнопки или активизирует функцию, прописанную для этой кнопки. В
меню функций кнопкам можно прописать любую из доступных функций.
Прочтите главу "4.1 Общие настройки".
Функции
Функция
Описание
Уровень/Отвес
Активизация лазерного отвеса и электронного уровня.
сдвиг
Прочтите главу "6.2 Сдвиги целевой точки".
Вкл/Откл режим RL
Переключение между режимами работы дальномера
EDM. Прочтите главу "4.2 Настройка дальномера EDM".
Удаление
Удаление последнего записанного блока данных. Таким
посл.записи
блоком может быть набор данных измерений или блок
кодов объектов.
Удаление последней записи не может быть
)
отменено! Удалять можно только те блоки,
которые были созданы в приложении Съемка.
Функция
Описание
Передача Н
Определение высоты прибора по измерениям на точки с
известными высотами Открывается меню Установка
станции и окно Ввод точки! . Метод установки Передача
отметки. Прочтите главу "9.2 Точка стояния".
TPS - Скрытая точка
Прочтите главу "6.3 Скрытая точка".
Свободное
Утилита Coding служит для выбора кода из списка или
кодирование
для ввода нового кода. Это эквивалентно нажатию на
дисплейную кнопку КОД.
Лазерный визир
Включение или отключение подсветки целевой точки
лазерным лучом.
Главное меню
Возврат в окно ГЛАВНОЕ МЕНЮ.
Вкл/Откл подсветки
Включение или отключение подсветки дисплея.
Единицы изм. расст
Выбор единиц измерения расстояний.
Единицы изм.углов
Выбор единиц измерения углов.
Блокировка с PIN
Прочтите главу "5.5 Защита тахеометра с помощью PIN-
кода".
Контроль
Прочтите главу "6.4 Косвенные измерения".
ОСНОВНЫЕ
Прочтите главу "4.1 Общие настройки".
НАСТРОЙКИ
Функции
FlexLine, 81
Функции
FlexLine, 82
Функция
Описание
EDM-слежение
Прочтите главу "6.5 EDM-слежение".
Замыкание назад
Прочтите главу "6.6 Проверка Задней Точки".
6.2
Сдвиги целевой точки
6.2.1
Общие сведения
Возможности
9
9
Описание
С помощью этой функции можно определять координаты точки, на которой
невозможно установить отражатель или на которую невозможно навести трубу
тахеометра. Значения сдвигов (продольный, поперечный и по высоте) можно
ввести с клавиатуры. При этом выполняются расчеты углов и расстояний для
определения положения целевой точки.
P2
d2-
P0
Точка установки инструмента
P1
d1+
(станция)
d1-
P1
Измеренная точка
d2+
P2
Вычисленное с учетом сдвигов
положение точки
d1+ Продольный сдвиг, полож
d1- Продольный сдвиг, отриц
d2+ Поперечный сдвиг, полож
P0
TSOX_022
d2- Поперечный сдвиг, отриц
Доступ
1. Нажмите на FNC в открытом на данный момент приложении.
2. Выберите раздел Сдвиг в меню ФУНКЦИИ.
Ввод значений
сдвига
RESET
Переустановка всех значений на 0.
ЦИЛИНДР
Ввод параметров цилиндрическо-
го сдвига.
Функции
FlexLine, 83
Функции
FlexLine, 84
Поле
Описание
Попер.
Перпендикулярный сдвиг Имеет знак плюс, если сдвинутая точка
сдвиг
находится правее измеренной точки.
Прод.
Продольный сдвиг Имеет знак плюс, если сдвинутая точка находит-
сдвиг
ся за только что измеренной точкой.
Смещение
Смещение по высоте Имеет знак плюс, если отметка сдвинутой
по H
точки больше, чем отметка точки измеренной.
Режим
Период времени, в течение которого параметры сдвига будут
применимы.
Сброс после
Значения сдвигов переустанавливаются на 0 после
ЗАП
записи точки.
Постоянно Значения сдвигов постоянно для всех будущих
измерений.
При выходе из приложения величины сдвига всегда обнуляются.
)
Следующий шаг
• Нажмите на OK для вычисления исправленных значений и возврата в то
приложение, откуда эта подпрограма была вызвана. Исправленные углы и
расстояния выводятся на дисплей сразу после того, как будет измерено или
взято из памяти.
• Можно также нажать на ЦИЛИНДР для ввода цилиндрических смещений.
Прочтите главу "6.2.2 Подпрограмма Цилиндр".
6.2.2
Подпрограмма Цилиндр
Возможности
9
9
Описание
Эта подпрограмма позволяет определять координаты центральной точки
объектов, имеющих цилиндрическую форму, и радиус этого цилиндра. Выполните
измерение горизонтального угла между точками на левом и правом краях такого
объекта, а также расстояние до него.

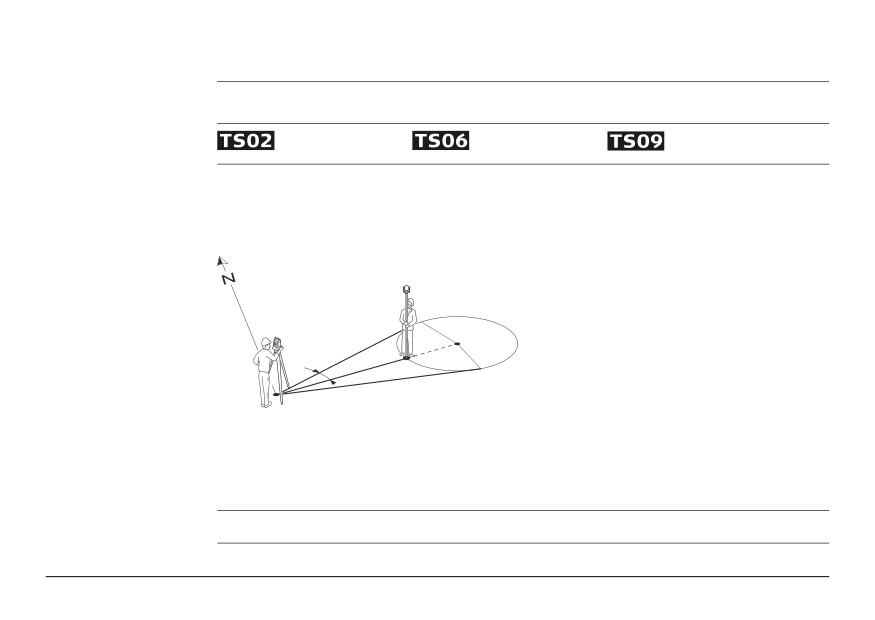

P0
Точка установки инструмента
(станция)
P1
Центральная точка цилиндричес-
кого объекта
R
P1
HZ1 Отсчет по горизонтальному кругу
Hz1
d
на точку левого края объекта
HZ2 Отсчет по горизонтальному кругу
Hz2
на точку правого края объекта
P0
TSOX_023
d
Расстояние до точки объекта,
расположенной посредине между
левым и правым краем
R Радиус цилиндра
Į
Угол между направлениями 1 и 2.
Доступ
Нажмите на ЦИЛИНДР в окне Ввод элементов разбивки.
Функции
FlexLine, 85
Функции
FlexLine, 86
ПАРАМЕТРЫ
ЦИЛИНДР.
ОБЪЕКТА
Лв.край
Измерение на левый край объекта.
Пр.край
Измерение на правый край объекта.
Поле
Описание
Лв.край
Измеренное горизонтальное направление на левый край объекта.
Наведите вертикальную нить сетки на левый край объекта и
нажмите на Лв.край.
Пр.край
Измеренное горизонтальное направление на правый край объекта.
Наведите вертикальную нить сетки на правый край объекта и
нажмите на Пр.край.
Наклонное расстояние до отражателя.
ΔHz
Угол наведения. Поверните тахеометр вокруг его оси до получения
ǻHz, равного нулю, - для наведения на центральную точку цилиндри-
ческого объекта.
Поле
Описание
Сдвиг отр
Это расстояние между центром отражателя и поверхностью объекта
измерений. При безотражательных измерениях данной величине
автоматически присваивается нулевое значение.
Следующий шаг
Как только ΔHz станет равным нулю, нажмите на ALL для завершения измерений
и вывода на дисплей их результатов.
ПАРАМЕТРЫ
ЦИЛИНДРА -
РЕЗУЛЬТАТЫ
ЗАВЕРШ.
Запись результатов и возврат в окно
Ввод значений сдвига.
НОВЫЙ
Определение параметров нового
цилиндрического объекта.
Поле
Описание
точка
Идентификатор точки центра.
Описание
Описание центральной точки (опция).
Y
Значение координаты Y центральной точки.
Функции
FlexLine, 87
Функции
FlexLine, 88
Поле
Описание
X
Значение координаты Х центральной точки.
Высота
Отметка точки установки отражателя.
Внимание: Это не отметка центральной точки!
)
Радиус
Радиус цилиндра.
Следующий шаг
Нажмите на ЗАВЕРШ. для возврата в окно Ввод значений сдвига. В окне Ввод
значений сдвига нажмите на OK для возврата приложение, в котором была
нажата кнопка FNC.
6.3
Скрытая точка
Возможности
9
9
Описание
Данная функция используется для определения координат точек, на которые
невозможно выполнить непосредственные измерения. Для этого используется
специальная рейка.

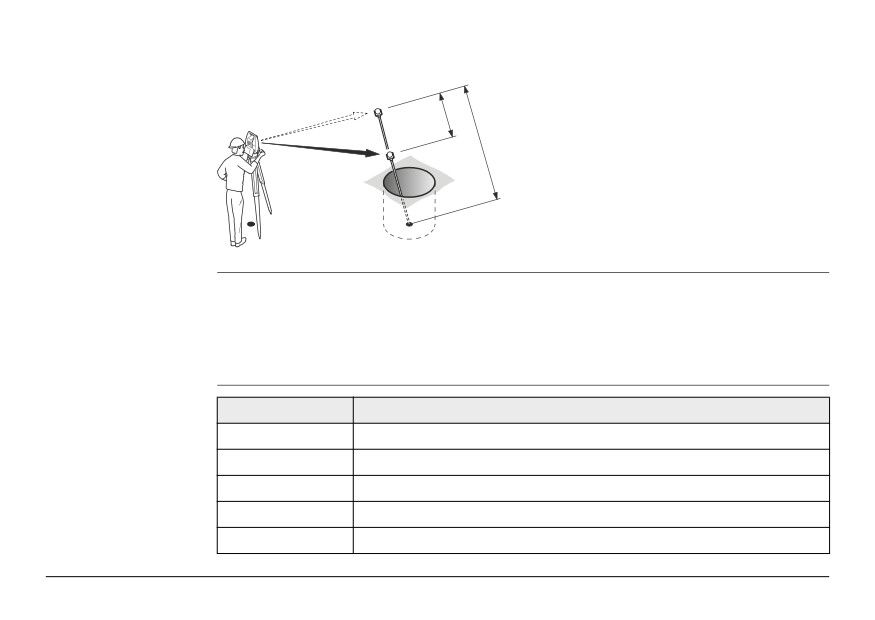

1
d2
2
d1
P0
Точка установки инструмента
(станция)
P1
Скрытая точка
1-2
Отражатели 1 и 2
d1
Расстояние между отражателем 1
P0
P1
и скрытой точкой
TSOX_096
d2
Расстояние между точками 1 и 2
Доступ
1. Нажмите на FNC в открытом на данный момент приложении.
2. Выберите НЕДОСТУПНАЯ ТОЧКА в меню ФУНКЦИИ.
Следующий шаг
При необходимости, нажмите на Рка/EDM для задания параметров рейки и
настройки работы дальномера EDM.
ПОДГОТОВКА
Поле
Описание
РЕЙКИ
Режим EDM
Изменение режима работы EDM.
Тип отраж.
Изменение типа используемого отражателя.
Пост.слагаемое
Индикация значения постоянного слагаемого отражателя.
Длина рейки
Общая длина рейки.
Расст.R1-R2
Расстояние между центрами отражателей R1 и R2
Функции
FlexLine, 89
Функции
FlexLine, 90
Поле
Описание
Допуски изм.
Допуск на расхождение между известным и измеренным
расстоянием между отражателями. При выходе за установлен-
ный допуск будет выдано системное предупреждение.
Следующий шаг
Из окна Скрытая точка запустите измерения на первый и второй отражатель,
нажав на ALL, после чего на дисплее откроется окно СКРЫТАЯ ТОЧКА:
РЕЗУЛЬТАТЫ.
СКРЫТАЯ ТОЧКА: В этом окне индицируются значения прямоугольных координат и высотная
РЕЗУЛЬТАТЫ
отметка скрытой точки.
ЗАВЕРШ.
Запись результатов измерений и
возврат в приложение, где была
нажата кнопка FNC.
НОВЫЙ
Возврат в окно СКРЫТАЯ ТОЧКА.
Следующий шаг
Нажмите на ЗАВЕРШ. для возврата в приложение, где была нажата кнопка FNC.
6.4
Косвенные измерения
Возможности
9
9
Описание
С помощью этой функции можно вычислять наклонные расстояния и горизонталь-
ные проложения между двумя измеренными точками, превышения, уклоны,
приращения координат и дирекционные углы между ними. Для работы этой
функции требуется выполнить дальномерные измерения на эти точки.
P2
a
a
Дирекционный угол
P1
Наклонное расстояние
Превышение
Горизонтальное проложение
P0
Точка установки инструмента
(станция)
P1
Первая точка
TSOX_021
P0
P2
Вторая точка
Функции
FlexLine, 91
Функции
FlexLine, 92
Доступ
1. Нажмите на FNC в открытом на данный момент приложении.
2. Выберите раздел КОСВ.ИЗМЕРЕНИЯ в меню ПРОГРАММЫ.
Контроль
Поле
Описание
ДирУгол
Разность дирекционных углов на эти две точки.
Уклон
Уклон между точками.
Разность в горизонтальных проложениях до этих двух точек.
Разность наклонных расстояниях до этих двух точек.
Δ
Разность отметок этих двух точек.
Предупреждения
На дисплее могут появляться следующие важные для работы сообщения и
предупреждения:
Предупреждения
Описание
Необходимы минимум
Невозможно выполнить вычисления при наличии менее
два измерения!
двух измерений.
Следующий шаг
Нажмите на OK для возврата в приложение, где была нажата кнопка FNC.
6.5
EDM-слежение
Описание
Эта функция служит для активизации или отключения режима слежения. Новый
выбор показывается на дисплее в течение примерно одной секунды, а затем
принимается тахеометром. Включение и отключение режима трекинга может
выполняться только при установленных на конкретный момент режиме EDM и
типе отражателя. Можно использовать следующие варианты:
Режим EDM
Режим трекинга
Выкл <=> Вкл
Отражатель
Станд.отражатель <=> Отражатель-трекинг / Отражатель-Fast <=>
Отражатель-трекинг.
Без
Ст.безотр.режим <=> Безотр.трекинг.
отражателя
Последняя настройка режима остается активной и после выключения инструмента.
)
6.6
Проверка Задней Точки
Возможности
9
9
Описание
Функция позволяет выполнить повторные измерения на точки, использованные в
Установке Станции. Такую проверку полезно выполнить для внесения возможных
уточнений в результаты.
Функции
FlexLine, 93
Функции
FlexLine, 94
Доступ
1. Нажмите на FNC в открытом на данный момент приложении.
2. Выберите раздел Проверка Задней Точки в меню ПРОГРАММЫ.
Проверка Задней
Это меню совпадает с меню Разбивка, за исключением того, что идентификаторы
Точки
точек соответствуют последним ориениировкам. Обратитесь к разделу "9.4
Разбивка" для получения сведений о температурном режиме.
Следующий шаг
Как только необходимая точность достигнута, нажмите ESC для возврата в меню,
где Вы нажали ФУНК.
7
Кодирование
7.1
Стандартное кодирование
Описание
Коды содержат информацию о зарегистрированных точках. С помощью кодирова-
ния точки можно объединять в тематические группы, что значительно облегчает
последующую обработку.
Коды сохраняются в списках кодов, каждый список может содержать до 200 кодов.
GSI-кодирование
Коды всегда хранятся как "свободные" (WI41-49), это означает, что они не
связаны напрямую с точками. Они записываются перед выполнением измерений
или по их завершении - в зависимости от выбранных настроек. Коды точек (WI71-
79) недоступны.
Код обязательно прописывается каждому измерению, если он показан в поле
Код:. Для того, чтобы не прописывать код поле Код: нужно очистить. С этой целью
можно задать автоматическую очистку поля Код. Прочтите главу "4.1 Общие
настройки".
Доступ
• Можно выбрать Q-Съемка в окне ГЛАВНОЕ МЕНЮ и нажать на КОД,
• либо нажать на FNC в уже запущенном приложении и выбрать Свободные
коды.
Кодирование
FlexLine, 95
Кодирование
FlexLine, 96
Кодирование
ЗАПИСЬ
служит для регистрации кодов без
выполнения измерений.
Доб.Сп.
позволяет добавлять введенный
код к списку кодов.
Поле
Описание
Поиск
Имя кода.
После ввода кода система будет искать код с таким же именем и
выведет его в поле для кодов. В том случае, когда такого кода еще
нет, введенное имя будет прописано новому коду.
Код
Список имеющихся в памяти кодов.
Описание
Дополнительная информация.
Info1 - Info8
Строки для ввода и редактирования дополнительной информации.
Предназначены для описания связанных с кодом атрибутов.
Быстрое
Быстрое двухразрядное кодирование. Прочтите главу "7.2 Быстрое
кодирова-
кодирование".
ние
Детализация и
Любому коду можно задать описание и до 8 атрибутов с максимум 16 символами.
редактирование
Уже имеющиеся атрибуты кода, показанные в строках Info 1: - Info 8: можно
кодов
заменять другими, с учетом и за исключением следующих случаев:
Редактор списков кодов из программы FlexOffice может прописывать атрибутам их
статус.
• Атрибуты со статусом "fixed" изменить нельзя. Их невозможно перезаписывать
и редактировать.
• Атрибуты со статусом "Mandatory" (Обязательный) требуют их задания или
подтверждения предложенного системой варианта.
• Атрибуты со статусом "Normal" можно редактировать без каких-либо
ограничений.
7.2
Быстрое кодирование
Возможности
-
9
Описание
С помощью функции быстрого кодирования нужный код можно найти в памяти,
введя его с клавиатуры. Код задается двузначным числом, после его задания
запускаются измерения на точку с последующим сохранением результатов и
прописанного им кода.
Можно использовать до 99 "быстрых" кодов.
Быстрый код присваивается при поздании кода в меню КОДИРОВАНИЕ, в
менеджере кодов ПО FlexOffice, или присваивается согласно определенному
порядку, к примеру 01 -> первый код из списка... 10 -> десятый код из списка.
Кодирование
FlexLine, 97
Кодирование
FlexLine, 98
Доступ
1. Выберите Программы в Главном меню.
2. Откройте окно Съемка из меню ПРОГРАММЫ.
3. Нажмите на Запуск, а затем на
4.
Б. Код
Быстрое кодирова-
1. Нажмите на Б. Код.
ние - пошаговые
2. Введите с клавиатуры двузначное число.
операции
Нужно обязательно вводить две цифры, даже если в Codelist
)
Manager прописан код в одну цифру.
Например для кода 4 -> введите 04.
3. Теперь код выбран, измерения выполнены и все данные записаны в память. По
завершении измерений имя выбранного кода будет показано на дисплее.
4. Нажмите снова на Б. Код для выхода из процесса быстрого кодирования.
Предупреждения
На дисплее могут появляться следующие важные для работы сообщения и
предупреждения:
Предупреждения
Описание
Изменить атрибут
Этот атрибут имеет статус фиксированного, что не
невозможно!
допускает его редактирование.
Отсутствует спосок кодов!
В памяти не найден список кодов. Автоматически
происходит переход к режиму ручного ввода кодов
и атрибутов.
Код не найден!
Введенному числу не удалось присвоить код.
FlexOffice
Списки кодов достаточно легко создавать и обновлять с помощью программы
FlexOffice.
Кодирование
FlexLine, 99
Приложения - приступаем к работе
FlexLine, 100
8
Приложения - приступаем к работе
8.1
Общие сведения
Общие сведения
Приложения являются готовыми программными модулями, позволяющими решать
широкий круг топографических задачи позволяют существенно облегчить
выполнение работ в поле. В вашем распоряжении имеются следующие приклад-
ные программы для интрументов серии FlexLine, хотя для конкретного прибора их
состав может отличаться от показанного ниже:
Приложение
Точка стояния
9
9
Съемка
9
9
Разбивка
9
9
Опорная линия
9
9
Опорная дуга
Опция
9
Косвенные измерения
9
9
Площади и DTM объемы
9
9
Недоступная отметка
9
9
Строительство
9
9
Координатная геометрия
Опция
9
- COGO
Приложение
Базовая плоскость
Опция
9
Road 2D
Опция
9
ROAD 3D
Пока недоступно
Опция
9
TraversePRO
Пока недоступно
Опция
9
В разделах, посвященных прикладным программам, описаны только кнопки,
)
которые относятся к конкретному приложению. Обратитесь к главе "2.4 Дисплей-
ные клавиши", где дано общее описание обычных кнопок.
8.2
Запуск приложения
Доступ
1. Выберите Программы в Главном меню.
2. Нажимайте на для пролистывания страниц доступных вам приложений.
3. Используйте функциональные кнопки F1 - F4 для выбора нужного приложения
в меню ПРОГРАММЫ.
Окна настройки
Настройки по умолчанию для приложения Съемка показаны в качестве примера.
приложений
Настройки для других прикладных программ объясняются в соответствующих
главах.
Приложения - приступаем к работе
FlexLine, 101
Приложения - приступаем к работе
FlexLine, 102
[ • ] = Настройка задана.
[
] = Настройка не задана.
F1 - F4
Эти кнопки служат для выбора
нужного раздела меню.
Строка
Общие сведения
Проект
Служит для определения проекта, в который будут записывать-
ся данные. Прочтите главу "8.3 Настройка проекта".
Точка стояния
Служит для определения координат точки стояния и ориенти-
рования. Прочтите главу "8.4 Точка стояния".
Запуск
Запуск выбранного приложения.
8.3
Настройка проекта
Общие сведения
Все данные хранятся в проектах, как в директориях файлов. Проекты содержат
данные различного типа, например, результаты измерений, коды, координаты
твердых точек или станций. Проекты можно экспортировать, редактировать или
удалять.
Доступ
Выберите раздел Выбор Проекта в окне Настройки.
ВЫБОР ПРОЕКТА
НОВЫЙ
Создание нового проекта.
Строка
Общие сведения
Проект
Имя проекта для использования.
Оператор
Имя оператора.
Дата
Дата создания выбранного проекта.
Время
Время создания выбранного проекта.
Следующий шаг
• Можно нажать либо на OK для продолжения работы с выбранным объектом,
• либо на НОВЫЙ для перехода в окно НОВЫЙ ПРОЕКТ для создания нового
проекта.
Приложения - приступаем к работе
FlexLine, 103
Приложения - приступаем к работе
FlexLine, 104
Регистрация
После настройки проекта все полученные в ходе работы с ним данные будут
данных
записываться в него.
Если никакой проект не был задан или выбран, а приложение уже было запущено,
либо в режиме Q-Съемка было записано хотя бы одно измерение, то автоматичес-
ки будет создан новый проект с именем "DEFAULT".
Следующий шаг
Нажмите на OK для подтверждения выбора проекта и возвращения в окно
Настройки.
8.4
Точка стояния
Общие сведения
Все измерения и вычисления координат выполняются на основе заданной
ориентировки инструмента на станции.

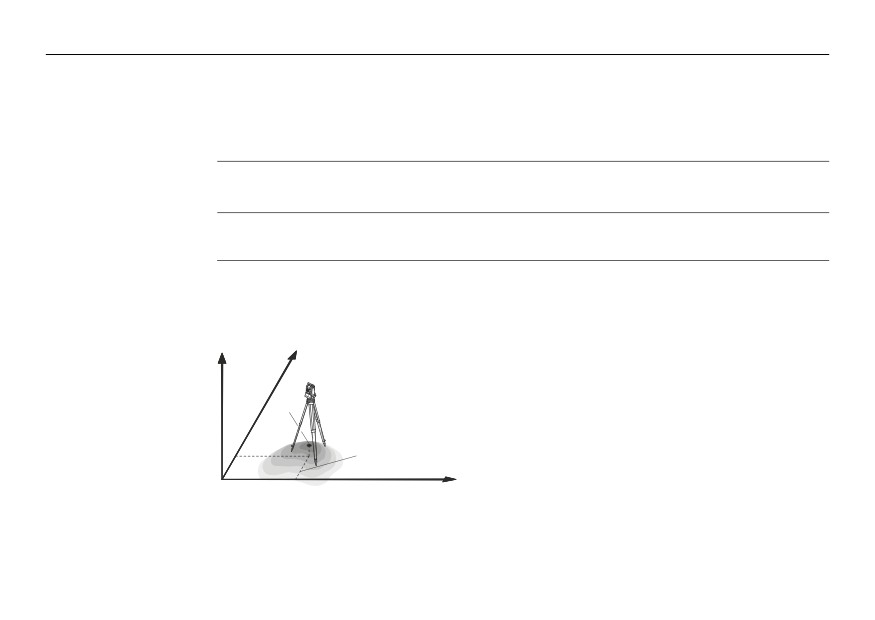

Вычисление координат станции (точки стояния)
Z
Y
Направления
X
- на север
Y
- на восток
Z0
Z
- по вертикали (отметка)
Координаты станции
X0
X0
станции
Y0
Y0
станции
X
Z0
Отметка станции
TSOX_097
Вычисления угла ориентирования станции
P2
P0
Точка установки инструмента
(станция)
P3
Hz1
Исходные данные
P1
Координаты точки
P2
Проектная точка
P3
Точка визирования
P1
Вычисления
TSOX_025
P0
Hz1
Ориентировка станции
Доступ
Откройте меню Настройка станции в окне Настройки.
Следующий шаг
Будет запущено приложение Установка стацнии. За более подробными сведения-
ми обратитесь к разделу "9.2 Точка стояния".
Если когда приложение было запущено, точка не была выбрана, или были
)
записаны измерения в Q-Съемка Тогда координаты и ориентировка последней
точки стояния принимаются за текущие.
Приложения - приступаем к работе
FlexLine, 105
Приложения
FlexLine, 106
9
Приложения
9.1
Общие диалоговые разделы
Описание
В приведенной ниже таблице представлены общие для всех прикладных программ
разделов
диалоговые окошки и поля. Эти разделы описаны только в данной главе и в
главах, посвященных конкретным приложениям, рассматриваться не будут, за
исключением тех случаев, когда какой-либо диалог имеет особый смысл для
конкретного приложения.
Строка
Описание
PtID, Point, Point 1
Идентификатор точки.
hотр
Высота отражателя.
Hz
Горизонтальное направление на точку.
V
Вертикальный угол на точку.
Горизонтальное проложение до точки.
Наклонное расстояние до точки.
Разность отметок.
Y
Координата Y точки (на восток).
X
Координата Х точки (на север).
Высота
Высотная отметка точки.
9.2
Точка стояния
9.2.1
Запуск Установки станции
Возможности
9
Описание
Установка станции - приложение, запускаемое для определения координат и
ориентировки точки стояния прибора. Точка стояния может определяться
максимально по 10 опорным точкам.
H
N
P3
P0
Точка установки инстру-
P1
мента (станция)
P1
Точка с известными коор-
динатами
P2
Точка с известными коор-
динатами
P0
P2
P3
Точка с известными коор-
E
динатами
TSOX_033
Способы
Возможно установление точки стояния следующими способами:
установки
• Ориентирование по углу
• Ориентирование по координатам
Приложения
FlexLine, 107
Приложения
FlexLine, 108
• Засечка
• Передача Н
Каждый способ оперирует разными исходными данными и требует разное число
исходных точек.
Доступ
1. Выберите Программы в Главном меню.
2. Откройте окно Станция из меню ПРОГРАММЫ.
3. Выполните необходимые настройки по указаниям, приведенным в главе
Прочтите главу "8 Приложения - приступаем к работе".
4. Задать точность:
• Установите точность определения планового положения, высоты, ориенти-
рования в плане и разность отсчетов круг лево/круг право.
• Нажмите на OK для записи установленных пределов точности и возвраще-
ния в окно Настройки.
5. Нажмите Запуск для загрузки приложения.
Введите данные о
станции
НовСтнц.
Ввод координат новой точки стоя-
ния.
Далее
1. Выберите нужный способ определения точки стояния
2. Для всех способов, кроме засечки, нажмите Нов.Стнц для ввода новых
координат или ПОИСК или СПИСОК для выбора из имеющихся точек. В
случае засечки, координаты точки стояния будут вычислены позже.
3. Для всех способов, кроме ориентирования по углу, нажмите OK для продолже-
ния ввода в экран Введите данные о точке!. Для ориентирования угловым
способом, выберите OK для выхода в экран НАСТРОЙКА ИЗМЕРЕНИЯ
УГЛОВ. Обратитесь к разделу "9.2.2 Измерения на точку" "Ввод привязочного
дирекционного угла".
4. Введите данные о точке: Введите идентификатор точки. Нажмите OK для
поиска существующей точки. Выберите точку или введите координаты новой,
после чего перейдите к экрану Наведите на точку. Обратитесь к разделу
"9.2.2 Измерения на точку" "Визирование на точку".
9.2.2
Измерения на точку
Ввод привязочного
Доступно только из меню Метод: Ориент. по углу.
дирекционного
Введите идентификатор точки и ее высоту. Выполните измерения горизонтально-
угла
го угла (при необходимости, при двух кругах). Для установки нового угла ориенти-
рования, нажмите Установить. Установление точки стояния завершено.
Визирование на
Прочие меню относятся ко всем способам определения, кроме ориентирования по
точку
углу.
Приложения
FlexLine, 109
Приложения
FlexLine, 110
В окне Наведите на точку будет показано следующее (пример):
2 / I: Это означает, что вторая точка была измерена при положении круга I.
2 / I II: Вторая точка была измерена при обоих кругах.
Наведитесь на цель и выберите Все, или РАССТ и ЗАПИСЬ при измерениях.
Точность
F1 Измерения на другие точки
Для возврата к меню Введите
данные о точке при измерениях на
другие точки.
F2 Измерения при другом круге
Для измерения на ту же точку при
другом круге.
F3 Просмотреть пределы точности
Для изменения критических значе-
ний ошибки.
F4 Вычислить
Для вычисления и отображения
координат точки стояния.
Следующий шаг
• Для продолжения измерений нажмите F1 или F2.
• Для вычисления координат и ориентирования, нажмите F4 Вычислить.
• Если многократные измерения на точку выполняются при одном и том же
)
круге, то в качестве результата будет использоваться последнее пригодное
измерение.
• Для уточнения координат места установки инструмента (станции) можно
выполнять повторные измерения на привязочные точки, включать в обработку
новые точки или исключать из обработки уже измеренные точки.
9.2.3
Результаты
Процесс обработки
Способ вычисления координат точки стояния зависит от выбранного Метода,
который указывается в окне Ввод данных о станции.
При наличии избыточных измерений для определения всех трех координат места
установки инструмента и его ориентировки применяется метод наименьших
квадратов.
• В процесс обработки включаются осредненные наблюдения при различных
кругах.
• Все измерения считаются имеющими одинаковую точность, независмо от того,
выполнялись они при одном круге или при обоих кругах.
• Прямоугольные координаты вычисляются с использованием метода наимень-
ших квадратов с выдачей СКО и с введением поправок горизонтальные углы
и проложения.
• Окончательное значение высотной отметки (H) определяется по осредненным
значениям превышений, полученным по результатам измерений.
• Горизонтальное направление вычисляется по результатам измерений при
обоих кругах.
Доступ
Выберите F4 Вычислить в окне Результаты.
Приложения
FlexLine, 111
Приложения
FlexLine, 112
Результаты
В этом окне индицируются координаты станции, Результаты вычислений зависят
от Метода вычислений, выбранного в окне Ввод данных о станции.
Кроме того, в этом окне даются значения среднеквадратических и остаточных
ошибок для оценки точности.
Доб. тч.
Возврат в окно Введите данные о
точке для выбора новой точки визи-
рования.
ОСТ.ОШ.
Вывод остаточных погрешностей.
Прочтите главу "ОСТАТОЧНЫЕ
ПОГРЕШНОСТИ НА ТОЧКЕ".
СКО
Здесь выводятся значения средних
квадратических ошибок координат
и угловых измерений.
УСТ
Установка координат и/или ориени-
рования станции.
Если высота инструмента в окне настроек задана равной 0.000, то высо-
)
та станции будет приравнена к высоте оси вращения трубы.
Описание разделов
Поле
Описание
Станция
Идентификатор точки стояния
hинст
Текущая высота инструмента.
Y
Вычисленная координата Y.
X
Вычисленная координата X.
Высота
Вычисленная высота
Hz
Отсчет по горизонтальному кругу после ориентирования прибора.
Δ
Доступен, если Метод: Передача отметок или Ориент. по коорд.
одной точки. Разность между вычисленным и измеренным горизон-
тальным проложением между точкой стояния и целью.
Точность в
Если вычисляется точность определения в плане, на экран выводит-
плане
ся возможность включить этот пункт. Если пункт выбран и точность
в плане находится вне допуска - результат перечеркивается.
Точность
Если вычисляется точность определения по высоте, можно выбрать
по высоте
эту опцию. Если пункт выбран и точность в по высоте находится вне
допуска - результат перечеркивается.
Точность
Если определяется точность ориентирования, можно выбрать эту
ориенти-
опцию. Если пункт выбран и точность ориентирования находится вне
рования.
допуска - результат перечеркивается.
Приложения
FlexLine, 113
Приложения
FlexLine, 114
Поле
Описание
Примеча-
Описание станции, введенное пользователем.
ние
Δ попр. в
Поправка в ориентирование: разница направлений на нуль по старой
ориент.
и новой установке.
Распр.ppm
Доступен, если выбран Способ: Засечка. Масштаб, весом вычислен.
Применить
Да или Нет. Выберите Да, если масштаб будет применяться.
масштаб
Предыдущее значение масштаба будет удалено. Выберите Нет,
чтобы продолжить работу с текущим значением масштаба.
Следующий шаг
Нажмите на ОстПогр для просмотра остаточных ошибок для точки визирования.
ОСТАТОЧНЫЕ
В окне ОСТ. ОШИБКИ НА ТОЧКЕ индицируются вычисленные остаточные
ПОГРЕШНОСТИ НА
погрешности для точки визирования по горизонтальным проложению, превыше-
ТОЧКЕ
нию и горизонтальному направлению. Остаточная погрешность вычисляется как
разность между вычисленным и измеренным значением.
Предупреждения
На дисплее могут появляться следующие важные для работы сообщения и
предупреждения:
Предупреждения
Описание
Для выбранного
Это сообщение выводится в тех случаях, когда для
пункта нет данных!
выбранной точки нет прямоугольных координат.
Предупреждения
Описание
Поддерживается не
или 10 точек уже были измерены, а вы пытаетсь
более 10 точек!
выполнить измерения еще на одну точку. Максимально
система поддерживает 10 точек.
Некорректные данные
Результаты измерений не дают возможности
- вычислить координа-
вычислить координаты станции.
ты невозможно!
Некорректные данные
Это сообщение появляется, когда отметка точки
- вычислить отметку
визирования неприемлема, либо при отсутствии
станции невозможно!
необходимого для определения отметки станции числа
измерений.
Слишком большое
Такое сообщение выдается в тех случаях, когда
расхождение между
измерения вертикального угла при обоих кругах
Круг Лево и Круг
расходятся на величину, превышающую -V±0.9°.
Право!
Измерений не
Это предупреждение означает, что для позиционирова-
произошло! Измерьте
ния станции не хватает информации. Возможные
точку еще раз!
причины: не выполнены измерения на необходимое
число точек или не хватает измеренных расстояний.
Следующий шаг
Для установки координат и ориентирования станции, нажмите УСТ, после чего Вы
будете перенаправлены в меню ПРОГРАММЫ.
Приложения
FlexLine, 115
Приложения
FlexLine, 116
9.3
Съемка
Возможности
9
9
Описание
Прикладная программа Съемка (Surveying) может работать с практически
неограниченным количеством точек. Ее функциональность сравнима с возможнос-
тями приложения Q-Съемка (Быстрая съемка), которое можно запустить из окна
ГЛАВНОЕ МЕНЮ, но предоставляет дополнительные средства для настройки
проектов, инструментальных станций и ориентирования прибора, доступные до
начала работ.
Доступ
1. Выберите Программы в Главном меню.
2. Откройте окно Съемка из меню ПРОГРАММЫ.
3. Выполните необходимые настройки по указаниям, приведенным в главе
Прочтите главу "8 Приложения - приступаем к работе".
СЪЕМКА
I-ID
Служит для переключения между
индивидуальной и последователь-
ной нумерацией точек.
ДАННЫЕ
Просмотр результатов измерений.
КОД
Поиск или ввод кодов. Прочтите
главу "7.1 Стандартное кодирова-
ние".
Б. Код
Активизация способа быстрого
кодирования. Прочтите главу "7.2
Быстрое кодирование".
Поле
Описание
Remark /
Комментарий или имя кода - в зависимости от метода кодировки.
Code
Для кодировки предусмотрено три способа:
1. Кодировка с комментариями: Текст комментария записывается
вместе с соответствующим измерением. Такой код не связан со
списком кодов, - это просто комментарий. Наличие списка кодов
необязательно.
Приложения
FlexLine, 117
Приложения
FlexLine, 118
Поле
Описание
2. Кодирование с применением списка кодов: Нажмите на КОД
для поиска нужного кода в списке. при этом можно добавить к
нему атрибуты. Название строки изменится на Код:.
3. Быстрое кодирование: Нажмите на Б. Код и введите
сокращенное название кода. Это позволит выбрать код и
приступить к измерениям. Название строки изменится на Код:.
Следующий шаг
• Нажмите на ALL для регистрации следующей точки,
• Можно также нажать на ESC для выхода из этого приложения.
9.4
Разбивка
Возможности
9
9
Описание
Программа Разбивка применяется для выноса в натуру проектных точек. Эти
точки называют разбивочными. Координаты разбивочных точек должны быть в
файле проекта или могут вводиться с клавиатуры.
В ходе работы это приложение постоянно выводит на дисплей отклонения
текущего положения от положения проектного.
Способы Разбивки Проекты можно выносить в натуру следующими способами: полярным, методом
перпендикуляров или методом прямоугольных координат.

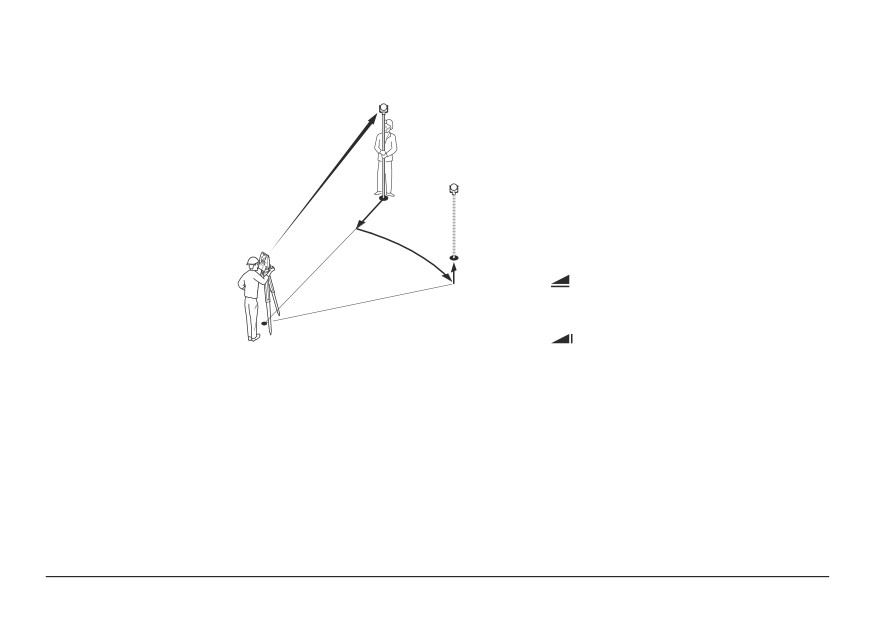

Полярный метод
P1
P0
Точка установки инструмента (станция)
a-
P1
Текущее положение отражателя
P2
Проектное положение выносимой в
P2
b+
натуру точки
c-
a-
ǻ
: Расхождение в горизонтальных
проложениях
b+ ǻ Hz: Расхождение в направлениях
TSOX_027
P0
c+ ǻ
: Расхождение по высоте
Приложения
FlexLine, 119
Приложения
FlexLine, 120

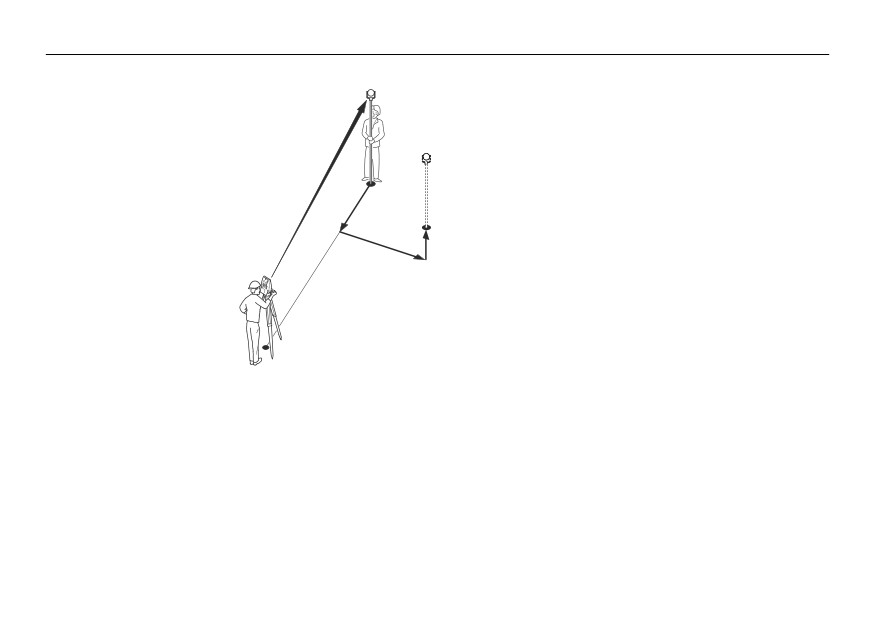

Метод перпендикуляров
P1
d1-
P0
Точка установки инструмента (станция)
P2
P1
Текущее положение отражателя
P2
Проектное положение выносимой в нату-
d3+
d2+
ру точки
d1- ǻ Вдоль: Отклонение в продольном
направлении
d2+ ǻ Поперек: Отклонение в поперечном
направлении
P0
TSOX_028
d3+ ǻ H: Отклонение по вертикали

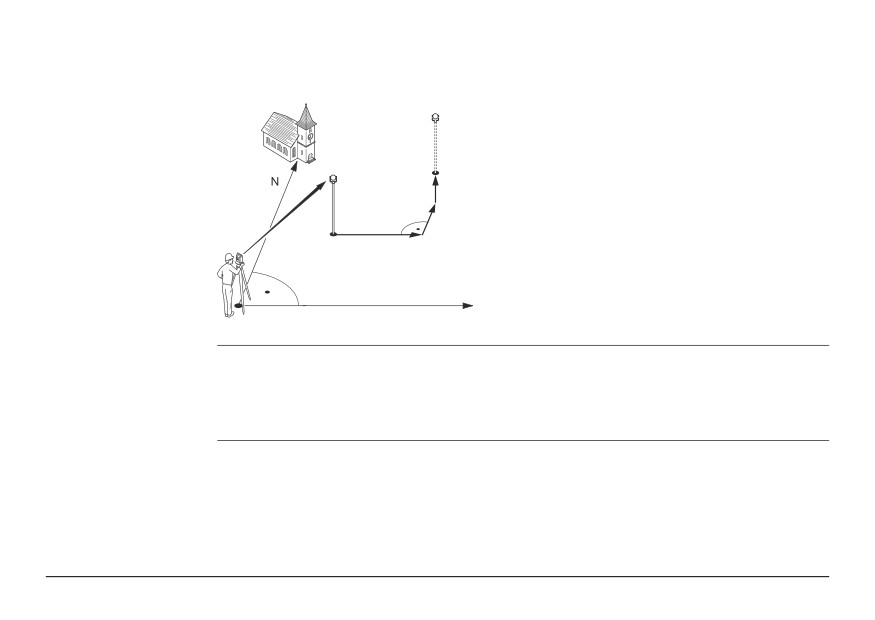

Метод прямоугольных координат
P0
Точка установки инструмента (стан-
P2
ция)
c
P1
Текущее положение отражателя
P2
Проектное положение выносимой в
a
b
натуру точки
P1
a
ǻ Y: Отклонение от проектного поло-
жения по оси Y
b
ǻ X: Отклонение от проектного поло-
жения по оси Х
P0
TSOX_032
c
ǻ H: Отклонение по высоте
Доступ
1. Выберите Программы в Главном меню.
2. Откройте окно РАЗБИВКА из меню ПРОГРАММЫ.
3. Выполните необходимые настройки по указаниям, приведенным в главе
Прочтите главу "8 Приложения - приступаем к работе".
Приложения
FlexLine, 121
Приложения
FlexLine, 122
РАЗБИВКА
ВРУЧНУЮ
- ввод координат точки с клавиату-
ры.
B&D
- ввод направления на проектное
положение и горизонтального
проложения до него.
Нажмите на для пролистывания страниц. Содержание трех нижних
)
строк окна будет меняться в зависимости от выбранного метода разбив-
ки.
Поле
Описание
Поиск
Поиск нужной точки по ее идентификатору. После ввода данных в
это поле будет запущен поиск точек, отвечающих заданному
критерию, с выводом на дисплей найденных точек в строку №тчк.
Если поиск не даст результатов, то вновь будет открыто окно
поиска точек.
Тип
Индикация типа выбранной точки.
Измер, или
• Тверд.т-ка
Поле
Описание
Δ Hz
Отклонение по углу: имеет знак +, если проектное положение
разбивочной точки находится справа от точки установки отражате-
ля.
Δ
Горизонтальное отклонение: имеет знак +, если проектное
положение точки находится дальше точки установки отражателя.
Δ
Отклонение по высоте: имеет знак +, если проектное положение
точки находится выше точки установки отражателя.
ΔВдоль
Продольное отклонение: имеет знак +, если проектное положение
точки находится дальше точки установки отражателя.
ΔПоперек
Поперечное отклонение: имеет знак +, если проектное положение
точки находится справа от точки установки отражателя.
ΔH
Отклонение по высоте: имеет знак +, если проектное положение
точки находится выше точки установки отражателя.
ΔY
Отклонение по Y (на восток): имеет знак +, если проектное
положение точки находится справа от точки установки отражателя.
ΔX
Отклонение по Х (на север): имеет знак +, если проектное
положение точки находится дальше точки установки отражателя.
ΔH
Отклонение по высоте: имеет знак +, если проектное положение
точки находится выше точки установки отражателя.
Приложения
FlexLine, 123
Приложения
FlexLine, 124
Следующий шаг
• Нажмите на ALL для регистрации измерений по выносу разбивочной точки в
натуру,
• Можно также нажать на ESC для выхода из этого приложения.
9.5
Базовый элемент - Базовая линия
9.5.1
Общие сведения
Возможности
9
9
Описание
Термин "Базовый элемент" используется в двух прикладных программах - Базовая
линия и Базовая дуга.
Базовая линия является приложением, которое используется при выносе
проектов в натуру и контроле осей, например, зданий, дорог или земляных работ.
С помощью этого приложения можно задать базовую линию и выполнять
следующие операции, опираясь на эту линию:
• Прод. и попер.сдвиг
• Разбивка стр. сетки
• Вынос точек
• Сегментирование линии
Доступ
1. Выберите Программы в Главном меню.
2. Выберите раздел Базовый элемент в меню ПРОГРАММЫ.
3. Выполните необходимые настройки по указаниям, приведенным в главе
Прочтите главу "8 Приложения - приступаем к работе".
4. Откройте окно БазЛин.















содержание      ..       1      2     ..



///////////////////////////////////////
