МП устройства РЗА 0,4-220 кВ серии БЭМП РУ

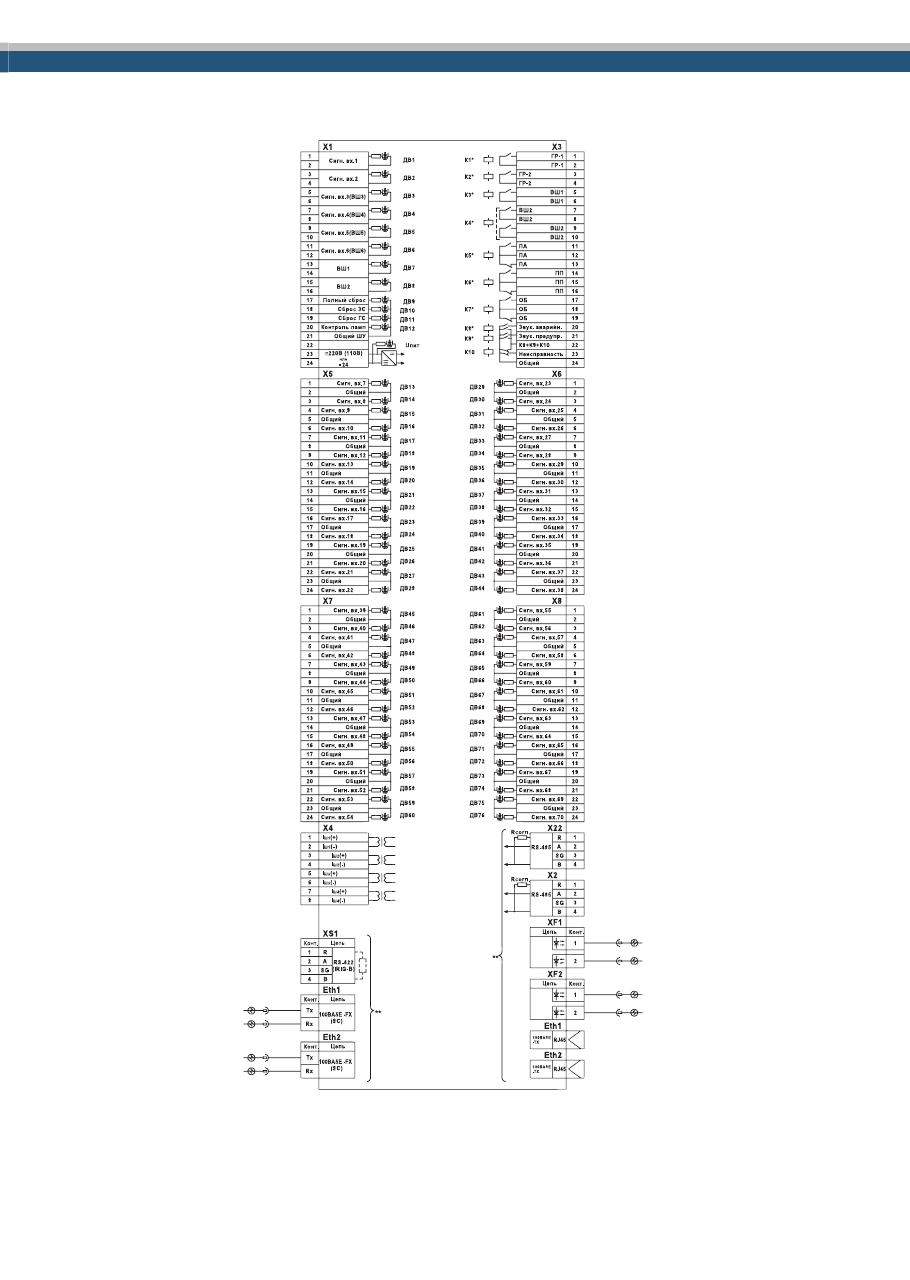

Схема присоединения

Примечание:
* Доступные для переназначения в матрице конфигурации входные и выходные сигналы�
** Исполнение по портам последовательной связи для БЭМП РУ-Х�X�X�Х УХЛ3�1 представлено на стр� 14 «Связь с АСУТП и ПК»�

82

БЭМП РУ-ЦС3

Назначение и область применения



- аварийная и предупредительная сигнализации, сигнализация положения�

Аппаратное исполнение

Измерительные входы тока

I

Ш1

, I

Ш2

, I

Ш3

, I

Ш4

I

ном

 = 2 А или без входов по току

Количество дискретных
входов / выходов

76 входов / 10 реле

Габариты устройства (Ш х В х Г)

187 х 207 х 175 мм

Масса устройства

не более 5 кг

Потребляемая мощность:



- в дежурном режиме;



- в режиме срабатывания

7 Вт (17 ВА)

15 Вт (30 ВА)

Температурный диапазон

–40���+55 °C

Основные функции

Наименование

Аварийная сигнализация
Предупредительная сигнализация

Сервисные функции



-

Интеграция в АСУ ТП;



-

Связь с ПК по USB�

83

ИНЖЕНЕРНО-ПРОИЗВОДСТВЕННЫЙ КОМПЛЕКС
МИКРОПРОЦЕССОРНЫХ УСТРОЙСТВ РЗА

МП устройства РЗА 0,4-220 кВ серии БЭМП РУ

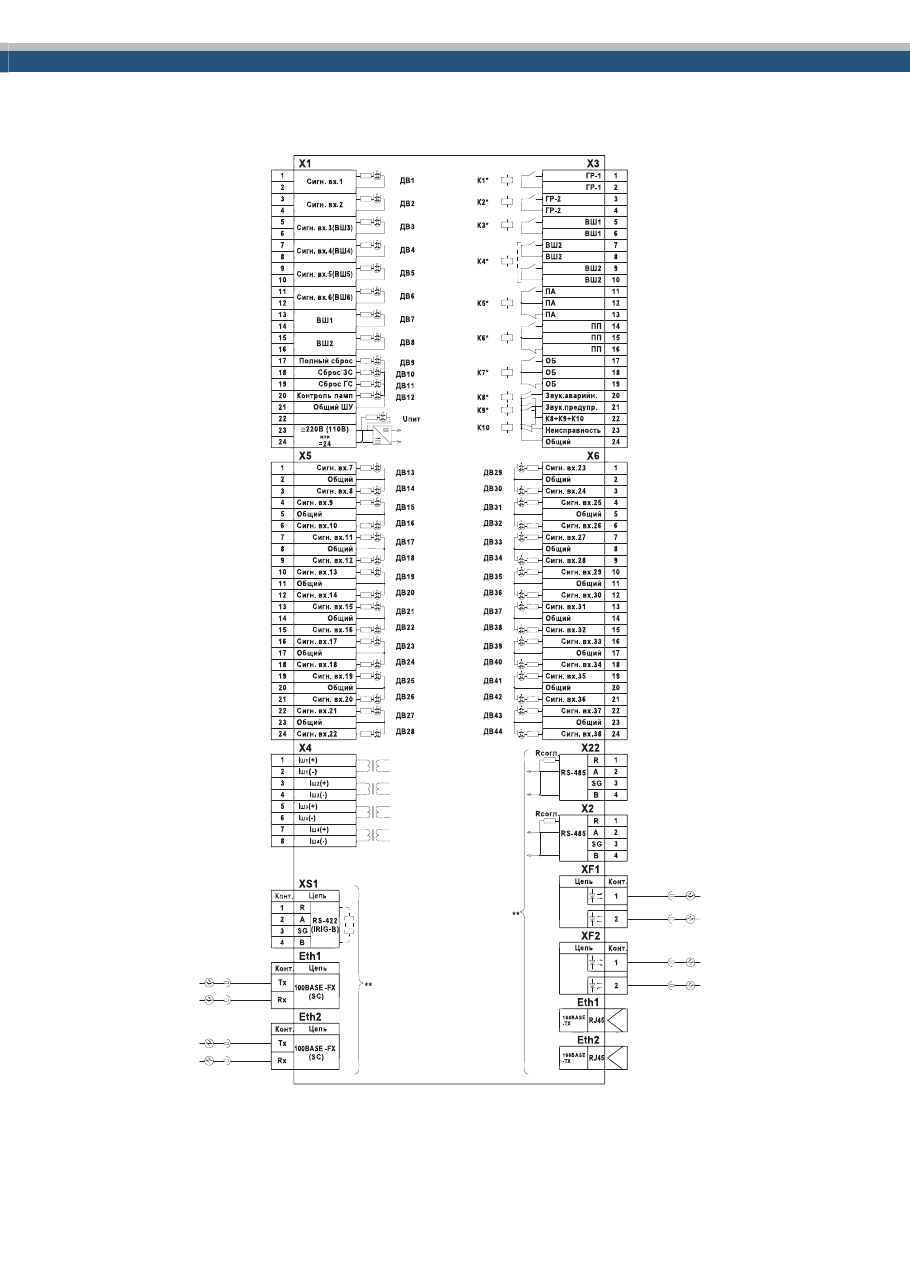

Схема присоединения

Примечание:
* Доступные для переназначения в матрице конфигурации входные и выходные сигналы�
** Исполнение по портам последовательной связи для БЭМП РУ-Х�X�X�Х УХЛ3�1 представлено на стр� 14 «Связь с АСУТП и ПК»�

84

БЭМП РУ-КВ

Назначение и область применения



- защита и автоматика кабельных линий 6-10 кВ для вводного или секционного

выключателя со свободно-программируемой логикой�

Аппаратное исполнение

Измерительные входы тока

I

A

, I

B

, I

C

, 3I

0



I

ном

 = 5 А или 1 А; 3I

0 ном

 = 1А

Измерительные входы
напряжения

U

AB

, U

BC

, 3U

0



U

ном

 = 100 В

Количество дискретных
входов / выходов

12 входов / 10 реле

Габариты устройства (Ш х В х Г)

187 х 207 х 137 мм

Масса устройства

не более 4 кг

Потребляемая мощность:



- в дежурном режиме;



- в режиме срабатывания

3 Вт (5 ВА)

15 Вт (22 ВА)

Температурный диапазон

–40���+55 °C

Основные функции

Наименование

ANSI

Максимальная токовая защита (МТЗ) с контролем направления мощности, пуском по
напряжению и внешней блокировкой (пуском)

3 ступени

Защита от замыканий на землю (ЗОЗЗ) с пуском по напряжению, контролем высших
гармоник

50N / 50G / 51G / 51N / 67N 2 ступени

Логическая защита шин (ЛЗШ)
Защита минимального напряжения (ЗМН)

27

Автоматический ввод резерва (АВР)
Цепь включения
Свободно-программируемая логика
Контроль напряжения на секции
Неисправность цепей управления
Блок фиксации срабатывания и отключения от защит

Сервисные функции



-

Измерение всех параметров сети, доступных по схеме подключения;



-

Технический учет электроэнергии



-

Определение расстояния до места повреждения при КЗ;



-

Учет коммутационного и механического ресурса выключателя;



-

Интеграция в АСУ ТП;



-

Связь с ПК по USB;�

85

ИНЖЕНЕРНО-ПРОИЗВОДСТВЕННЫЙ КОМПЛЕКС
МИКРОПРОЦЕССОРНЫХ УСТРОЙСТВ РЗА

МП устройства РЗА 0,4-220 кВ серии БЭМП РУ

БЭМП РУ-КВ

Назначение и область применения



- защита и автоматика кабельных линий 6-10 кВ для вводного или секционного

выключателя со свободно-программируемой логикой�

Аппаратное исполнение

Измерительные входы тока

I

A

, I

B

, I

C

, 3I

0



I

ном

 = 5 А или 1 А; 3I

0 ном

 = 1А

Измерительные входы
напряжения

U

AB

, U

BC

, 3U

0



U

ном

 = 100 В

Количество дискретных
входов / выходов

12 входов / 10 реле

Габариты устройства (Ш х В х Г)

187 х 207 х 137 мм

Масса устройства

не более 4 кг

Потребляемая мощность:



- в дежурном режиме;



- в режиме срабатывания

3 Вт (5 ВА)

15 Вт (22 ВА)

Температурный диапазон

–40���+55 °C

Основные функции

Наименование

ANSI

Максимальная токовая защита (МТЗ) с контролем направления мощности, пуском по
напряжению и внешней блокировкой (пуском)

3 ступени

Защита от замыканий на землю (ЗОЗЗ) с пуском по напряжению, контролем высших
гармоник

50N / 50G / 51G / 51N / 67N 2 ступени

Логическая защита шин (ЛЗШ)
Защита минимального напряжения (ЗМН)

27

Автоматический ввод резерва (АВР)
Цепь включения
Свободно-программируемая логика
Контроль напряжения на секции
Неисправность цепей управления
Блок фиксации срабатывания и отключения от защит

Сервисные функции



-

Измерение всех параметров сети, доступных по схеме подключения;



-

Технический учет электроэнергии



-

Определение расстояния до места повреждения при КЗ;



-

Учет коммутационного и механического ресурса выключателя;



-

Интеграция в АСУ ТП;



-

Связь с ПК по USB;�

БЭМП РУ-ОМП

Назначение и область применения



- определение места повреждения 6-220 кВ

Аппаратное исполнение

Измерительные входы тока

I

A

, I

B

, I

C

, 3I

0

 I

ном

 = 5 А или 1 А ,3I

0 ном

 = 0,2А

Измерительные входы
напряжения

U

A

, U

B

, U

C

, 3U

0пар�лин�

 U

ном

 = 100 В

Количество дискретных
входов / выходов

12 входов / 10 реле

26 входов / 18 реле

Габариты устройства (Ш х В х Г)

187 х 207 х 155 мм

Масса устройства

не более 4 кг

Потребляемая мощность:



- в дежурном режиме;



- в режиме срабатывания

7 Вт (17 ВА)

15 Вт (30 ВА)

Температурный диапазон

–40���+55 °C

Основные функции

Наименование

ANSI

Определение расстояния до места повреждения при КЗ
Контроль цепей напряжения

60

Предупредительная сигнализация

Сервисные функции



-

Измерение всех параметров сети, доступных по схе-
ме подключения;



-

Определение расстояния до места повреждения при
КЗ;



-

Учет коммутационного и механического ресурса вы-
ключателя;



-

Интеграция в АСУ ТП;



-

Связь с ПК по USB�

Характерные особенности

Для

типоисполнения

по

портам

последовательной

связи -

Д

применяется однорядное исполнение�

Для

типоисполнения

по

портам

последовательной

 связи -

Д2

применяется двухрядное исполнение�

�

86

БЭМП РУ-01/02/03

Назначение и область применения



- многофункциональное устройство защиты и автоматики присоединений 6-35 кВ

со свободно-программируеммой логикой�



Аппаратное исполнение

Измерительные входы тока

I

A

, I

B

, I

C

, 3I

0



I

ном

 = 5 А или 1 А; 3I

0 ном

 = 0,2 А

Измерительные входы
напряжения

U

A

,U

B

,U

С

/U

АB

,U

BC

,3U

0

, U

кнтр



U

ном

 = 100 В

Количество дискретных
входов / выходов

12 входов / 10 реле
26 входов / 18 реле

42 входов / 34 реле

Габариты устройства (Ш х В х Г)

187 х 207 х 155/180/207 мм

Масса устройства

не более 4 кг

не более 5 кг не более 6 кг

Потребляемая мощность:



- в дежурном режиме;



- в режиме срабатывания

7 Вт (17 ВА)

15 Вт (30 ВА)

Температурный диапазон

–40���+55 °C

Основные функции

Наименование

ANSI

Максимальная токовая защита (МТЗ) с контролем направления мощности, пуском по
напряжению и внешней блокировкой (пуском)

50 / 51 / 50V / 51V

3 ступени

Ускорение МТЗ
Защита от замыканий на землю (ЗОЗЗ) с пуском по напряжению, контролем направления
мощности и высших гармоник

50N / 50G / 51G / 51N / 67N

2 ступени

Пуск по напряжению
Контроль цепей напряжения

60

Внешнее отключение и сигнализация
Внешнее включение
Защита от дуговых замыканий (ЗДЗ)
Логическая защита шин (ЛЗШ)
Резервирование при отказах выключателя (УРОВ)

50BF

Защита от несимметричного режима, от обрыва фаз (ЗОФ)

46 / 46R

Защита минимального напряжения (ЗМН)

27

Защита от потери питания
Защита от повышения напряжения (ЗПН)

59

Защита от потери синхронизма и асинхронного хода

78PS

Двукратное автоматическое повторное включение (АПВ)

79

Групповая автоматическая частотная разгрузка (АЧР)

81L / 81R

4 ступени

Групповое частотное автоматическое повторное включение (ЧАПВ)

81L / 81R

4 ступени

Автоматический ввод резерва (АВР)
Автоматика восстановления нормального режима электроснабжения (ВНР)
Блок команд управления выключателем
Цепь отключения

94

Цепь включения
Контроль синхронизма при включении

25

Реле фиксации
Автоматика и контроль цепей управления
Аварийная сигнализация
Предупредительная сигнализация
Свободно-программируемая логика
Контроль напряжения на секции
Сигнальная защита от потери нагрузки

Сервисные функции



-

Измерение всех параметров сети, доступных по схеме под-
ключения;



-

Технический учет электроэнергии



-

Определение расстояния до места повреждения при КЗ;



-

Учет коммутационного и механического ресурса выключателя;



-

Интеграция в АСУ ТП;



-

Связь с ПК по USB�

Характерные особенности

Многофункциональные блоки БЭМП РУ в сво-

ем  составе  имеют  два  уровня  логики:  базовую
жесткую и свободно программируемую, позволя-
ющие учесть специфику большинства типов при-
соединений�

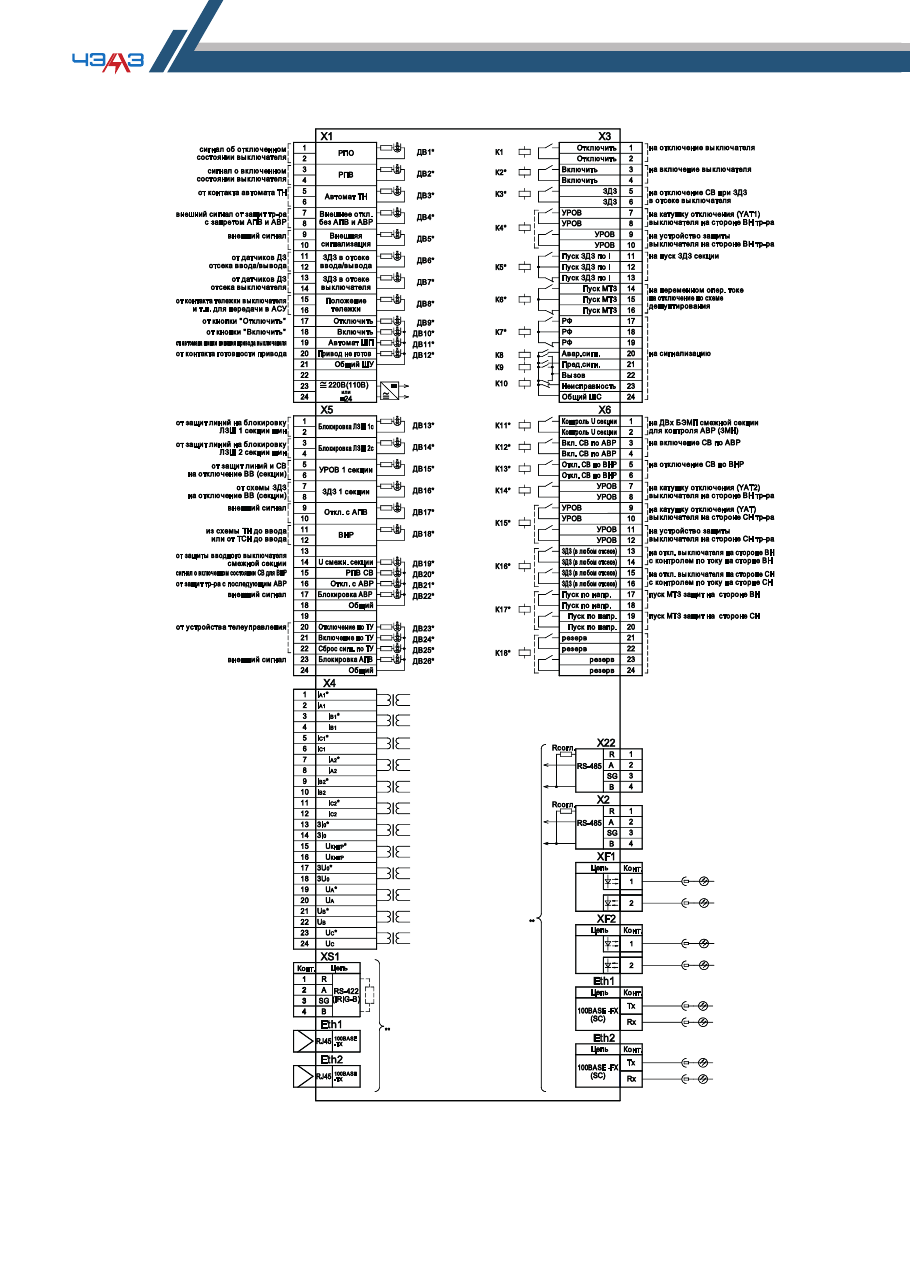

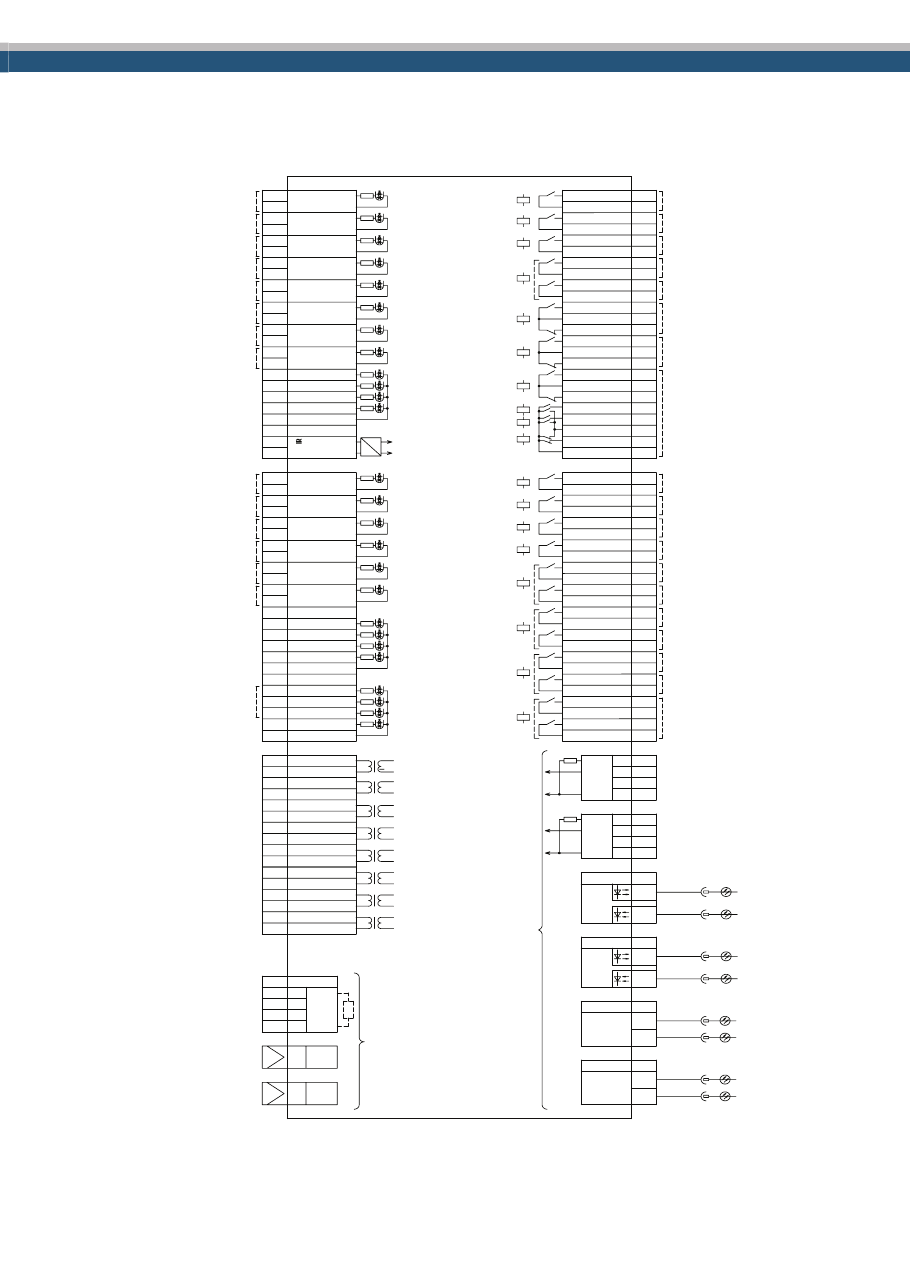

87
