Выключатели автоматические в литом корпусе серии BA40. Руководство по эксплуатации - часть 4





 WWW

.CHEAZ.RU

51

ТЕХНИЧЕСКИЕ К

ОНС

УЛЬ

ТАЦИИ: (8352) 39-52-32, 39-52-24

Поворотная рукоятка

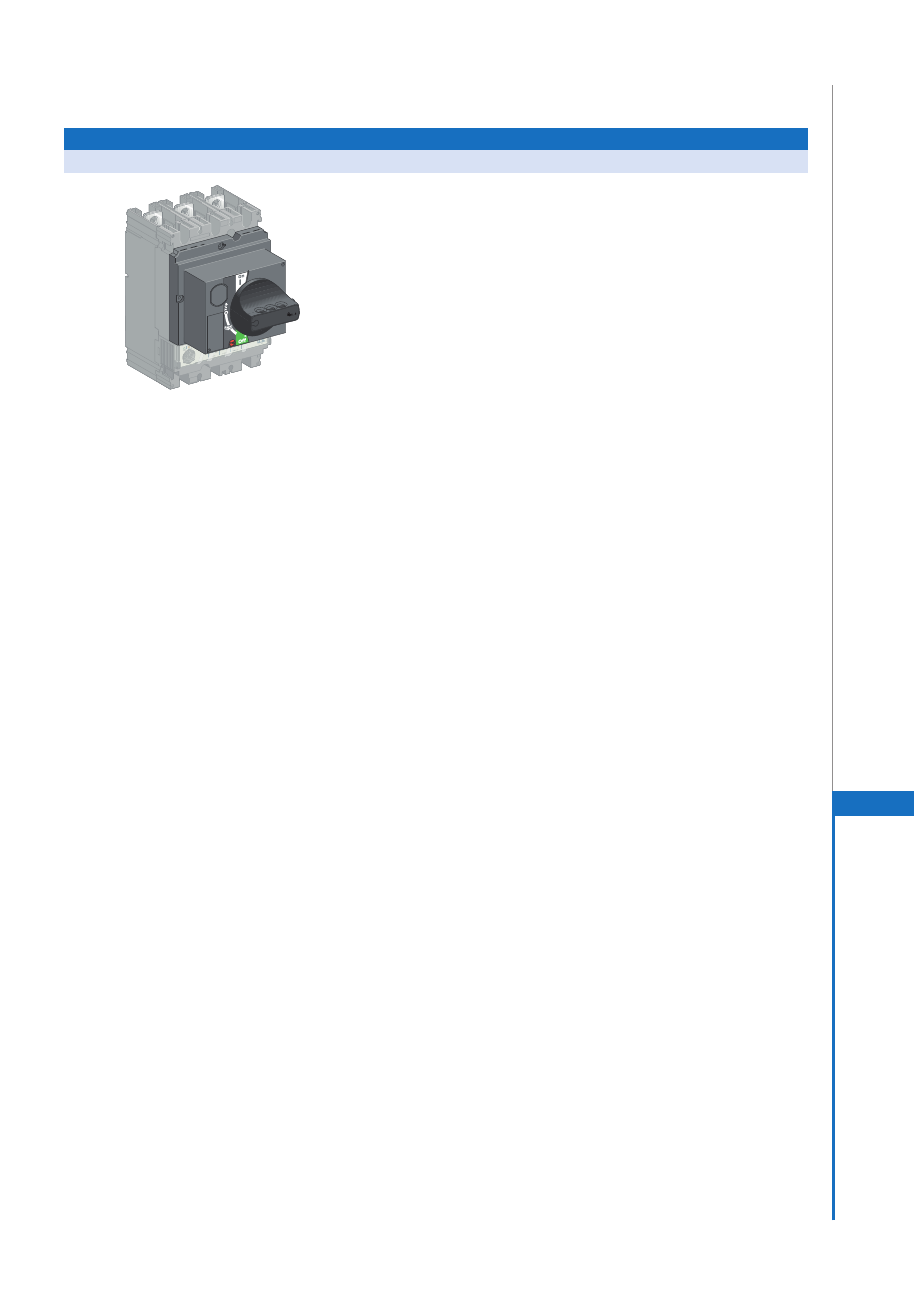

Стандартная поворотная рукоятка

Рукоятка общего назначения

Степень защиты: IP40.

Стандартная поворотная рукоятка обеспечивает:

 • доступ к регулировкам расцепителя и возможность их

считывания;

 • гарантированное отключение;

 • индикацию 3 положений: «откл.» (OFF), «вкл.» (ON), «авар.

откл.» (tripped);

 • доступ к кнопке тестирования отключения («push to trip»).

Блокировка аппарата

Поворотная рукоятка позволяет заблокировать аппарат:

 • навесными замками:

 • в стандартном исполнении – в положении «откл.» при

помощи 1-3 навесных замков Ø5-8 мм (не входят в

комплект поставки);

 • после небольшой доработки – в положениях «вкл.»

и «откл.». Блокировка в положении «вкл.» оставляет

возможность аварийного отключения автоматического

выключателя на повреждение. В этом случае рукоятка

остаётся заблокированной в положении «вкл.» несмотря

на отключение выключателя. Для перехода в положение

«авар. откл.» и затем в положение «откл.» необходимо

снять блокировку;

Дополнительные контакты опережающего действия

при включении или отключении

Поворотная рукоятка даёт возможность использовать контакты

опережающего действия при включении и/или отключении.

Это, в частности, позволяет: запитать расцепитель

минимального напряжения MN до включения автоматического

выключателя; разомкнуть цепь управления контактором до

отключения автоматического выключателя.

Стандартная поворотная рукоятка

-------------------------------------------------------------------------------------------------------------------------------------------------------------

АВ

ТОМА

ТИЧЕСКИЕ ВЫКЛЮ

ЧА

ТЕЛИ В ЛИТ

ОМ К

ОРПУСЕ СЕРИИ В

А40

52

Поворотная рукоятка

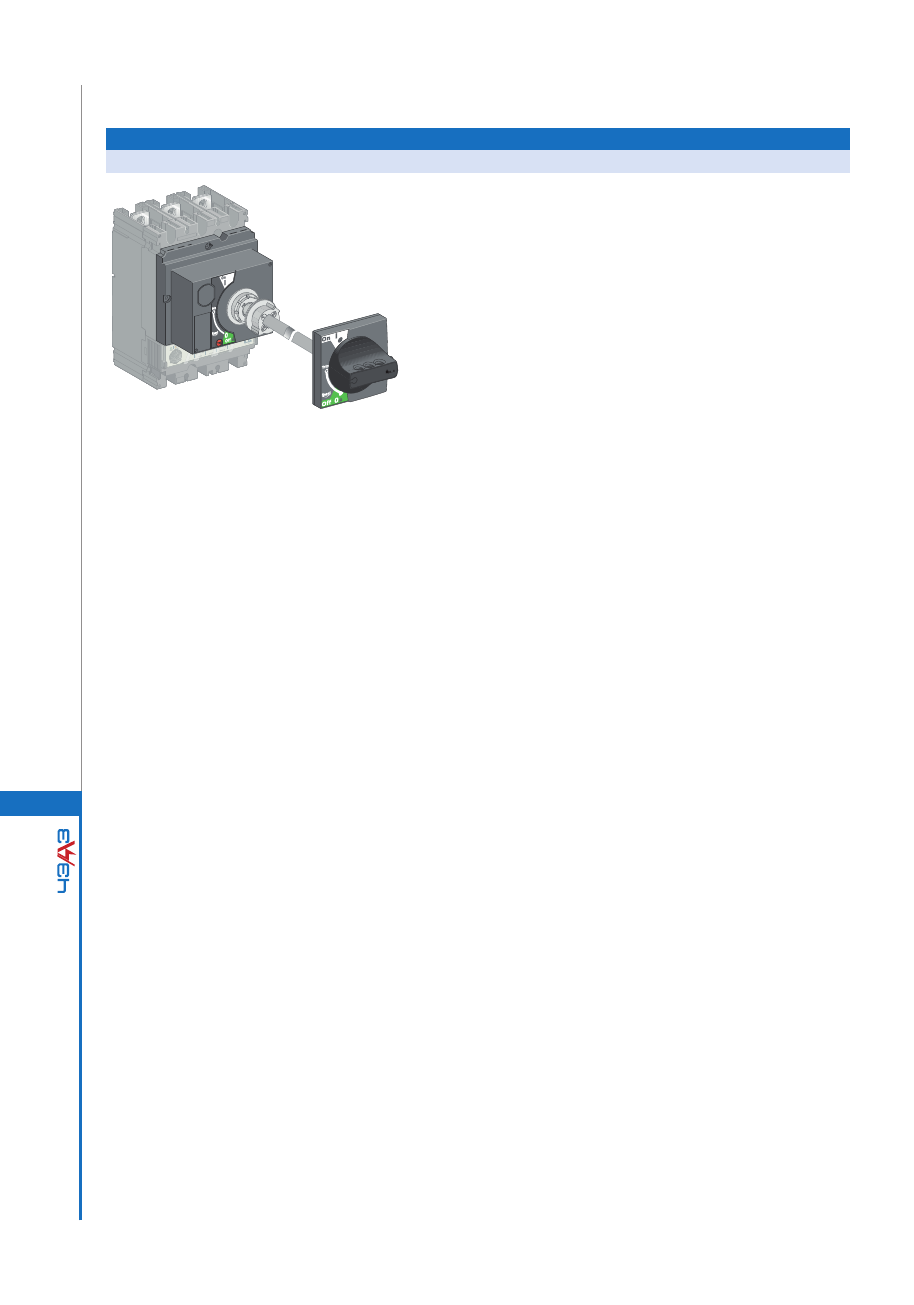

Выносная поворотная рукоятка

Степень защиты: IP56.
Выносная поворотная рукоятка позволяет управлять

аппаратом, который установлен в глубине щита, при этом

управление осуществляется с передней панели щита.
Выносная поворотная рукоятка обеспечивает:

 • доступ к регулировкам расцепителя и возможность их

считывания;

 • гарантированное отключение;

 • индикацию 3 положений: «откл.» (OFF), «вкл.» (ON), «авар.

откл.» (tripped).

Механическая блокировка дверцы при включенном

аппарате

Выносная поворотная рукоятка в стандартном исполнении

снабжена объединённой с осью удлинения блокировкой,

которая не даёт открыть дверцу, если автоматический

выключатель находится в положении «вкл.» или «авар. откл.».

Эта блокировка может быть нейтрализована с помощью

инструмента, чтобы открыть дверцу при включенном

автоматическом выключателе. Такая операция невозможна,

если рукоятка заблокирована навесными замками.

Принудительная нейтрализация механической

блокировки дверцы

Доработка рукоятки, выполняемая на месте, позволяет

полностью запретить блокировку дверцы, включая блокировку

навесными замками. Однако, при необходимости, блокировка

дверцы может быть восстановлена.
Если на одной дверце установлено несколько выносных

рукояток, данная функция принудительной нейтрализации

позволяет блокировать дверцу от одного аппарата.

Блокировка аппарата и дверцы навесными замками

Навесными замками можно заблокировать рукоятку

управления автоматическим выключателем и запретить

открытие дверцы:

 • в стандартном исполнении – в положении «откл.» при

помощи 1-3 навесных замков Ø5-8 мм (не входят в комплект

поставки);

 • после небольшой доработки – в положениях «вкл.»

и «откл.». Блокировка в положении «вкл.» оставляет

возможность аварийного отключения автоматического

выключателя на повреждение. В этом случае рукоятка

остаётся заблокированной в положении «вкл.» несмотря

на отключение выключателя. Для перехода в положение

«авар. откл.» и затем в положение «откл.» необходимо

снять блокировку.

Если управление дверцей было доработано для обеспечения

принудительной нейтрализации блокировки дверцы, навесные

замки не блокируют дверцу, но блокируют рукоятку управления

аппаратом, препятствуя выполнению коммутаций.

Выносная поворотная рукоятка

АКСЕССУАРЫ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

 WWW

.CHEAZ.RU

53

ТЕХНИЧЕСКИЕ К

ОНС

УЛЬ

ТАЦИИ: (8352) 39-52-32, 39-52-24

Блокировка встроенным замком аппарата,

установленного внутри щита

В поворотную рукоятку можно установить на заказ встроенный

замок, позволяющий блокировать аппарат в положении «откл.»

или в положениях «вкл.» и «откл.»

Дополнительные контакты опережающего действия

при включении или отключении

Выносная поворотная рукоятка даёт такие же возможности

использования контактов опережающего действия при

включении и/или отключении, как и стандартная поворотная

рукоятка.
Выносная поворотная рукоятка состоит из:

 • коpпуса, устанавливаемого на выключателе ВА40 вместо

лицевой панели пpи помощи винтов;

 • pукоятки и передней панели, которые крепятся к двеpце

всегда в одном положении, независимо от веpтикальной

или гоpизонтальной установки аппаpата;

 • pегулиpуемой оси удлинения. Расстояние между

плоскостью крепления аппарата и дверцей составляет:

 • 185-600 мм для ВА40-02 (100-250 А);

 • 209-600 мм для ВА40-06 (400-630 А).

Для выдвижных аппаратов на шасси существует

телескопическая ось, компенсирующая ход выката

выключателя. В этом случае расстояние между плоскостью

крепления аппарата и дверцей составляет:

 • 248-600 мм для ВА40-02 (100-250 А);

 • 272-600 мм для ВА40-06 (400-630 А).

Взаимная блокировка

Дополнительный аксессуар обеспечивает взаимную блокировку

двух аппаратов, позволяя реализовать устройство ввода

резерва. В этом случае включение одного аппарата возможно

только при отключенном втором аппарате.
Аксессуар подходит для стандартной и удлинённой поворотных

рукояток.
Возможна блокировка навесными замками (до 3 замков) в

положении «вкл.» или «откл.».

Поворотная рукоятка

Выносная поворотная рукоятка

-------------------------------------------------------------------------------------------------------------------------------------------------------------

АВ

ТОМА

ТИЧЕСКИЕ ВЫКЛЮ

ЧА

ТЕЛИ В ЛИТ

ОМ К

ОРПУСЕ СЕРИИ В

А40

54

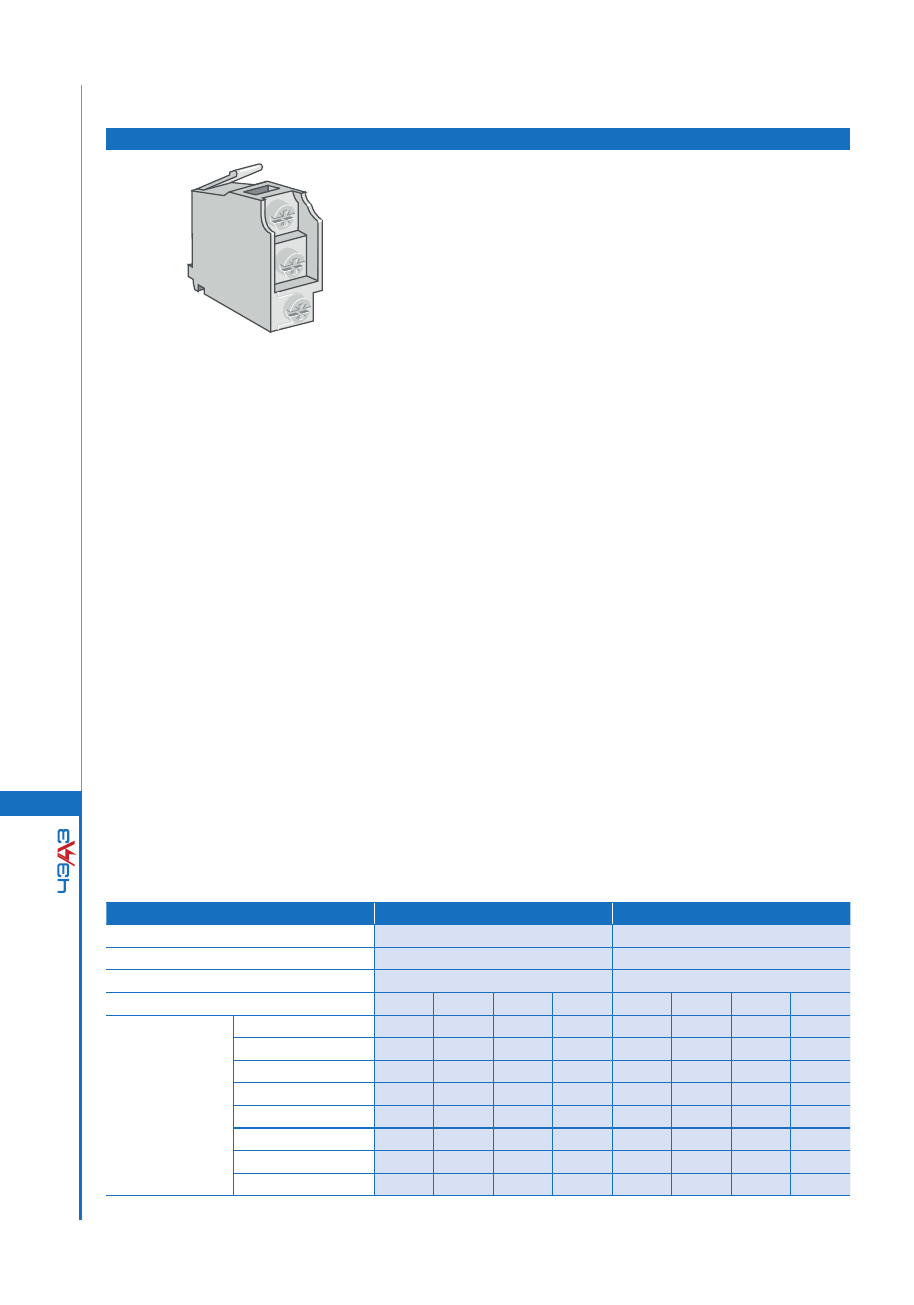

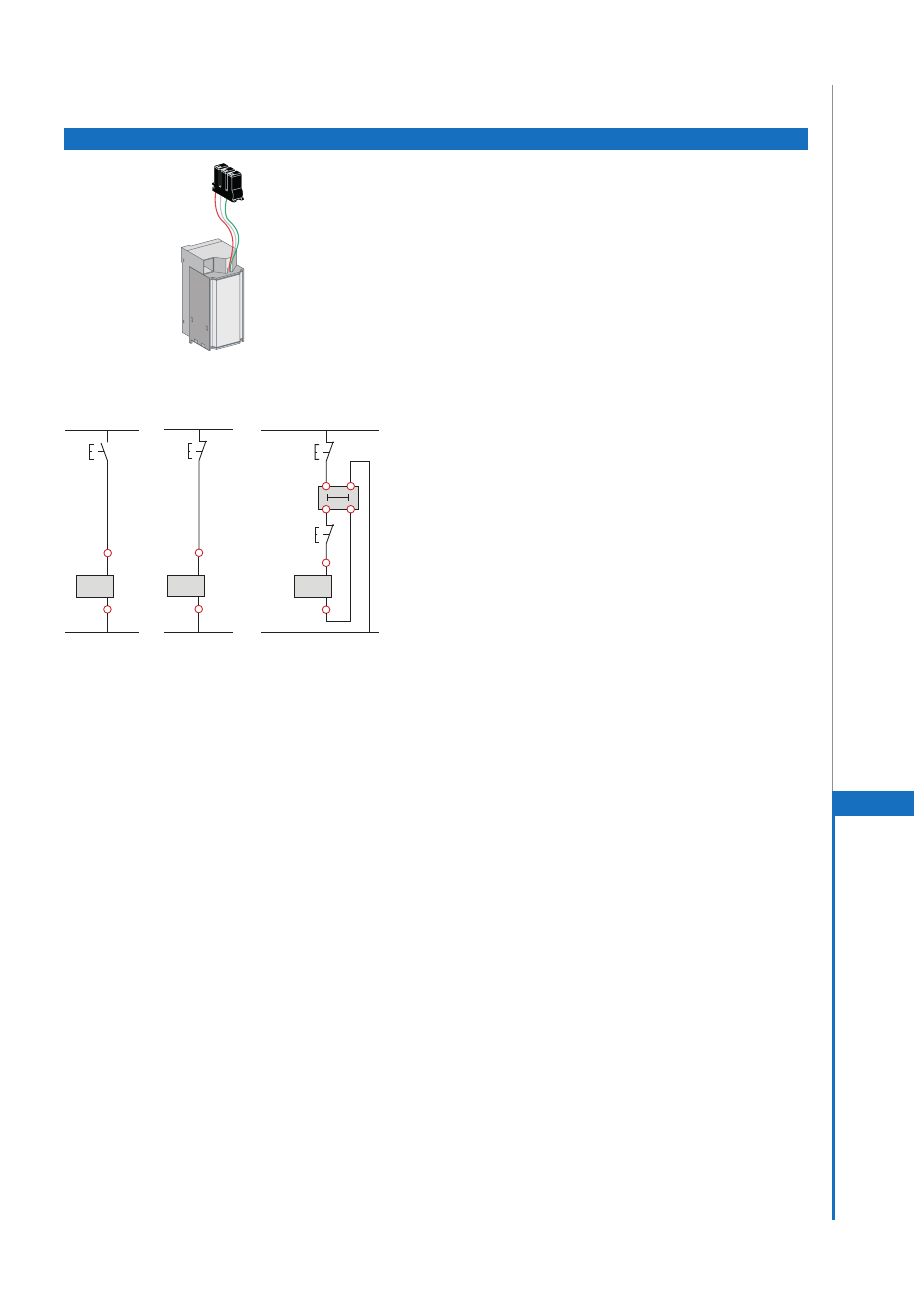

Вспомогательные контакты

Вспомогательные контакты OF, SD, SDE

АКСЕССУАРЫ

Контакты аппарата

Позволяют передавать сигналы о работе выключателя.

Данные контакты используются для сигнализации,

электрической блокировки, релейной защиты и.т.д.
Соответствуют требованиям стандарта МЭК 60947-5.

Функции

 • OF (включено/отключено): сигнализация о положении

силовых контактов аппарата;

 • SD (аварийное отключение): сигнализация об отключении

вследствие:

 • пеpегpузки;

 • короткого замыкания;

 • срабатывания расцепителя напряжения;

 • нажатия на кнопку тестирования аппарата («push to trip»);

 • выкатывания аппарата во включенном положении.

 • SDE (электрическое повреждение): сигнализация об

отключении аппарата в результате:

 • пеpегpузки;

 • короткого замыкания;

 • CAF, CAO (контакт опережающего действия при

включении и отключении): указывает положение

поворотной рукоятки. Используется, в частности, для

предварительного отключения (контакт опережающего

действия при отключении) или для предварительного

включения устройств (контакт опережающего действия

при включении).

Вспомогательный контакт переходит в свое начальное

состояние при возврате автоматического выключателя в

исходное положение.

Установка

 • Функции OF, SD, SDE: единая модель вспомогательного

контакта реализует все функции в зависимости

от расположения в аппарате. Контакты крепятся

защелкиванием под лицевой панелью выключателя;

 • Функция CAF, CAO: устанавливается в корпус поворотной

рукоятки (стандартной и выносной).

Электрические характеристики вспомогательных

контактов

Контакты

Стандартное исполнение

Слаботочное исполнение

Типы контактов

Все

OF, SD, SDE, SDV

Условный тепловой ток, A

6

5

Минимальная нагрузка

100 мА при 24 В пост. тока

1 мА при 4 В пост. тока

Кат. применения (МЭК 60947-5-1)

AC12

AC15

DC12

DC14

AC12

AC15

DC12

DC14

Рабочий ток, A

24 В пер./пост. ток

6

6

6

1

5

3

5

1

48 В пер./пост. ток

6

6

2,5

0,2

5

3

2,5

0,2

110 В пер./пост. ток

6

5

0,6

0,05

5

2,5

0,6

0,05

220/240 В пер.ток

6

4

-

-

5

2

-

-

250 В пост.ток

-

-

0,3

0,03

5

-

0,3

0,03

380/440 В пер.ток

6

2

-

-

5

1,5

-

-

480 В пер.ток

6

1,5

-

-

5

1

-

-

660/690 В пер.ток

6

0,1

-

-

-

-

-

-

-------------------------------------------------------------------------------------------------------------------------------------------------------------

 WWW

.CHEAZ.RU

55

ТЕХНИЧЕСКИЕ К

ОНС

УЛЬ

ТАЦИИ: (8352) 39-52-32, 39-52-24

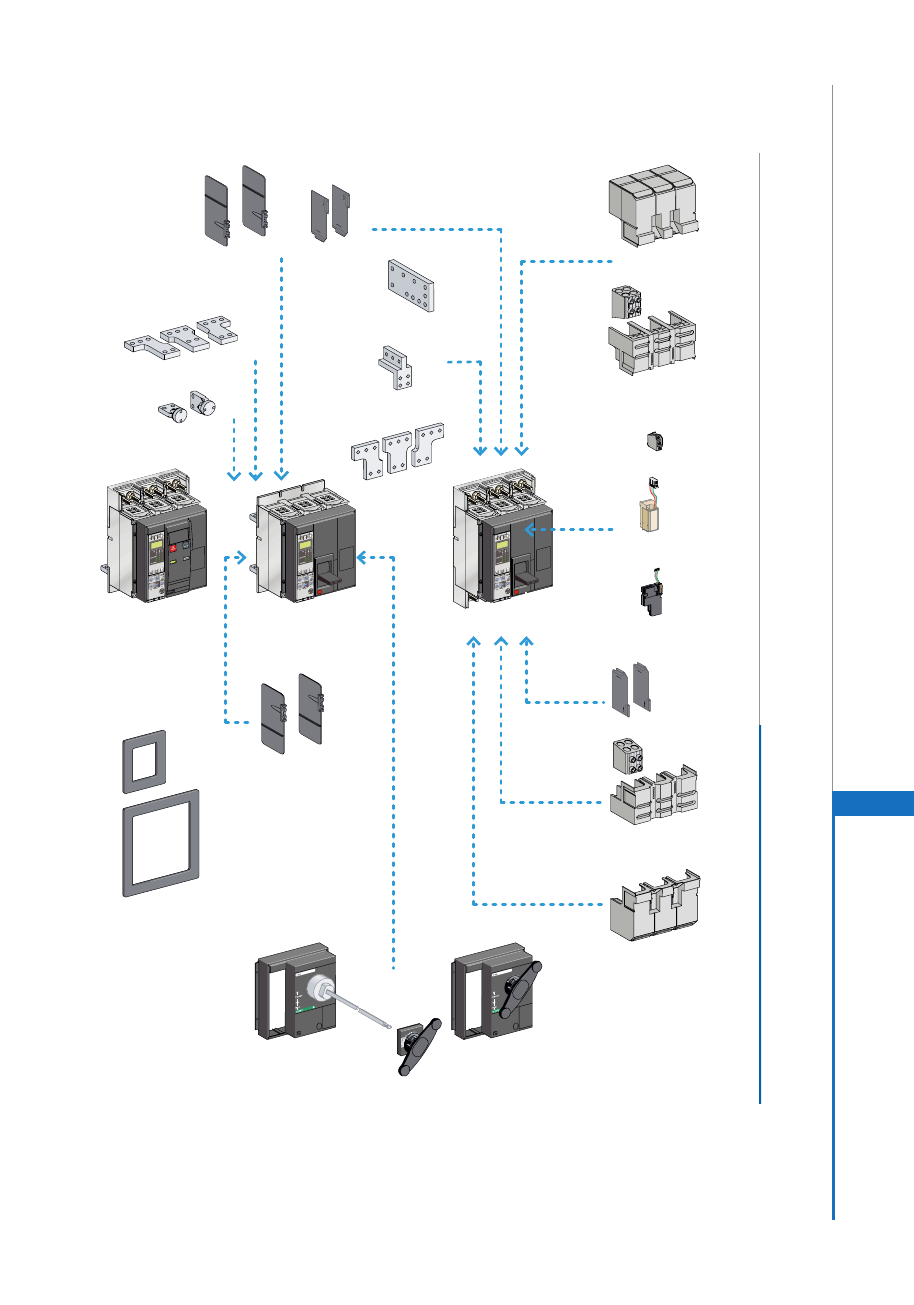

ПРИНАДЛЕЖНОСТИ И АКСЕССУАРЫ ВЫКЛЮЧАТЕЛЕЙ СЕРИИ ВА40-16

 WWW

.CHEAZ.RU

49

ТЕХНИЧЕСКИЕ К

ОНС

УЛЬ

ТАЦИИ: (8352) 39-52-32, 39-52-24

ПРИНАДЛЕЖНОСТИ И АКСЕССУАРЫ ВЫКЛЮЧАТЕЛЕЙ СЕРИИ ВА40-16









Электрическое

управлением с

комбинированным

подключением

Ручное управление

с подключением сзади

Межполюсные

перегородки

Рамка дверцы

Выносная поворотная

рукоятка

Стандартная

поворотная рукоятка

Крышка выводов

Комплект для

подключения разьемов

Межполюсные

перегородки

Модуль связи

Ручное управление

с подключением спереди

Расцепитель минимального напряжения

Вспомогательный контакт

Расширитель

выводов

Расширитель выводов

Задние разъемы

Адаптер для вертикального

подключения

Удлиненные выводы для кабелей

с кабельными наконечниками

Межполюсные

перегородки

Межполюсные

перегородки

Крышка выводов

Комплект соединения

для разьемов

Независимый расцепитель

-------------------------------------------------------------------------------------------------------------------------------------------------------------

АВ

ТОМА

ТИЧЕСКИЕ ВЫКЛЮ

ЧА

ТЕЛИ В ЛИТ

ОМ К

ОРПУСЕ СЕРИИ В

А40

56

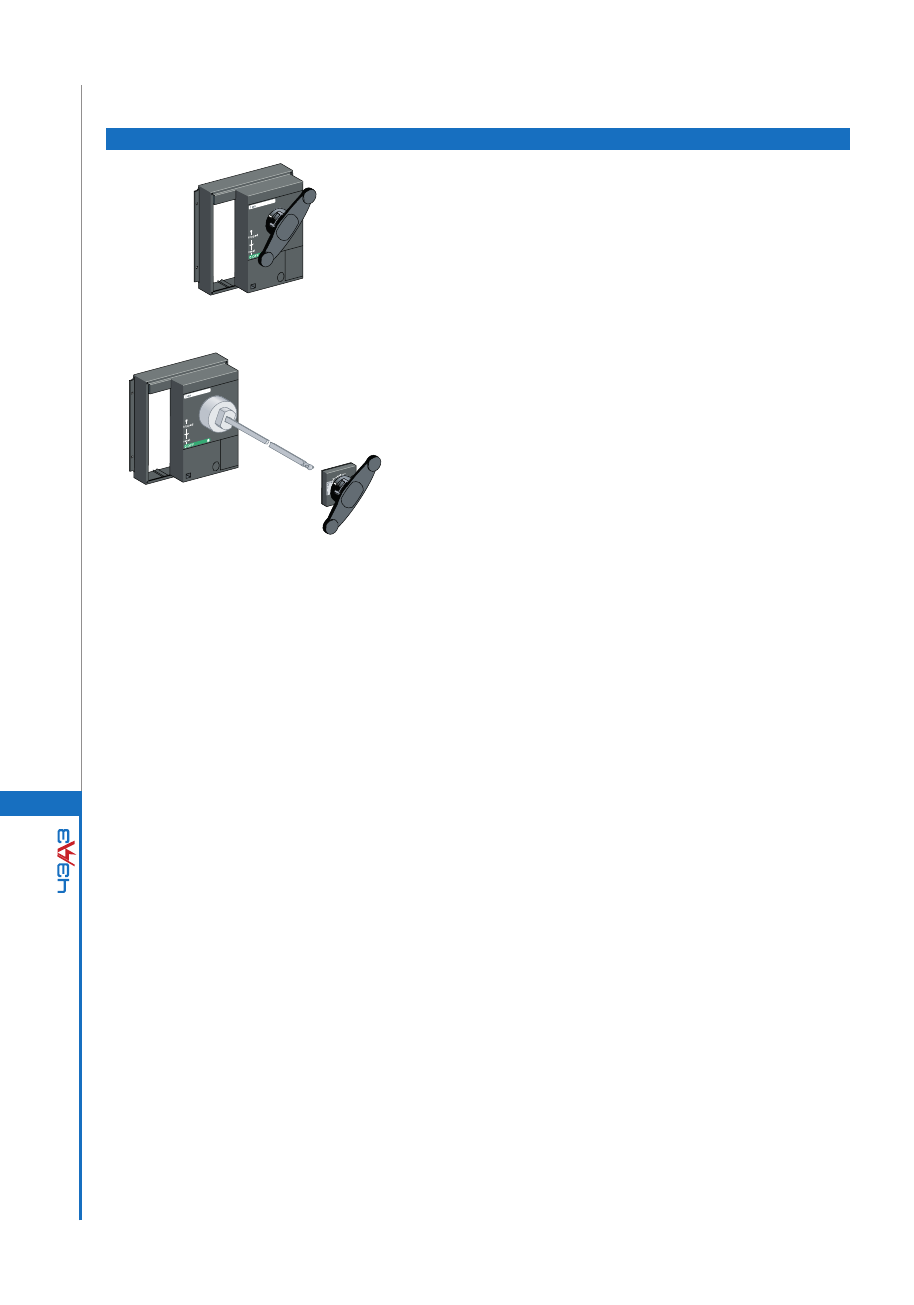

Поворотные рукоятки выключателя ВА 40-16

Стандартная поворотная рукоятка

Выносная поворотная рукоятка

АКСЕССУАРЫ

2 типа поворотных рукояток:

 • стандартная поворотная рукоятка;

 • выносная поворотная рукоятка.

2 варианта цвета:

 • чёрная рукоятка;

 • VDE: красная рукоятка / жёлтая панель – для управления

станками.

Стандартная поворотная рукоятка

Степень защиты: IP40.
Стандартная поворотная рукоятка обеспечивает:

 • доступ к регулировкам расцепителя и возможность их

считывания;

 • гарантированное отключение;

 • индикацию 3 положений: «Откл.» (OFF), «Вкл.» (ON), «Авар.

откл.» (tripped);

 • доступ к кнопке тестирования отключения (push to trip);

 • блокировку выключателя в положении «Откл.» при помощи

1-3 навесных замков диаметром Ø5-8 мм (не входят в

комплект поставки).

Поворотная рукоятка устанавливается вместо лицевой панели

выключателя при помощи винтов.

Выносная поворотная рукоятка

Степень защиты: IP55.
Выносная поворотная рукоятка позволяет управлять

аппаратом, который установлен в глубине щита; управление

осуществляется с передней панели щита.
Выносная поворотная рукоятка обеспечивает:

 • гарантированное отключение;

 • индикацию 3 положений: «Откл.» (OFF), «Вкл.» (ON), «Авар.

откл.» (tripped);

 • доступ к регулировкам расцепителя при открытой дверце

щита;

 • блокировку выключателя в положении «Откл.» при помощи

1-3 навесных замков диаметром Ø5-8 мм (не входят в

комплект поставки).

Открытие дверцы шкафа невозможно при включенном

аппарате, а также, если аппарат заблокирован.
Выносная поворотная рукоятка состоит из:

 • корпуса, устанавливаемого на выключателе ВА40 вместо

лицевой панели пpи помощи винтов;

 • рукоятки и передней панели, которые крепятся к дверце

всегда в одном положении, независимо от вертикальной

или горизонтальной установки аппарата;

 • pегулиpуемой оси удлинения. Расстояние между

плоскостью крепления аппарата и дверцей составляет

218-605 мм.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

 WWW

.CHEAZ.RU

57

ТЕХНИЧЕСКИЕ К

ОНС

УЛЬ

ТАЦИИ: (8352) 39-52-32, 39-52-24

Независимый расцепитель  выключателя ВА 40-16

Независимый расцепитель

C2

C1

MX

Команда на  отключение

D2

D1

MN

MN

D2

D1

10

12

3

Команда на

отключение с

выдержкой

времени

Замедлитель

Команда на  отключение

Команда на

отключение

мгновенного

действия

6

Схема управления отключением

Отключение аппарата осуществляется посредством

электрической команды:

 • либо независимым расцепителем (второй расцепитель МХ);

 • либо расцепителем минимального напряжения (MN);

 • либо расцепителем минимального напряжения с выдержкой

времени (MN + замедлитель).

Управление этими расцепителями (второй МХ или MN) не

может осуществляться по коммуникационной шине.
Замедлитель устанавливается вне выключателя. Его действие

может быть запрещено кнопкой аварийного отключения с тем,

чтобы обеспечить мгновенное отключение аппарата.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

АВ

ТОМА

ТИЧЕСКИЕ ВЫКЛЮ

ЧА

ТЕЛИ В ЛИТ

ОМ К

ОРПУСЕ СЕРИИ В

А40

58

АКСЕССУАРЫ

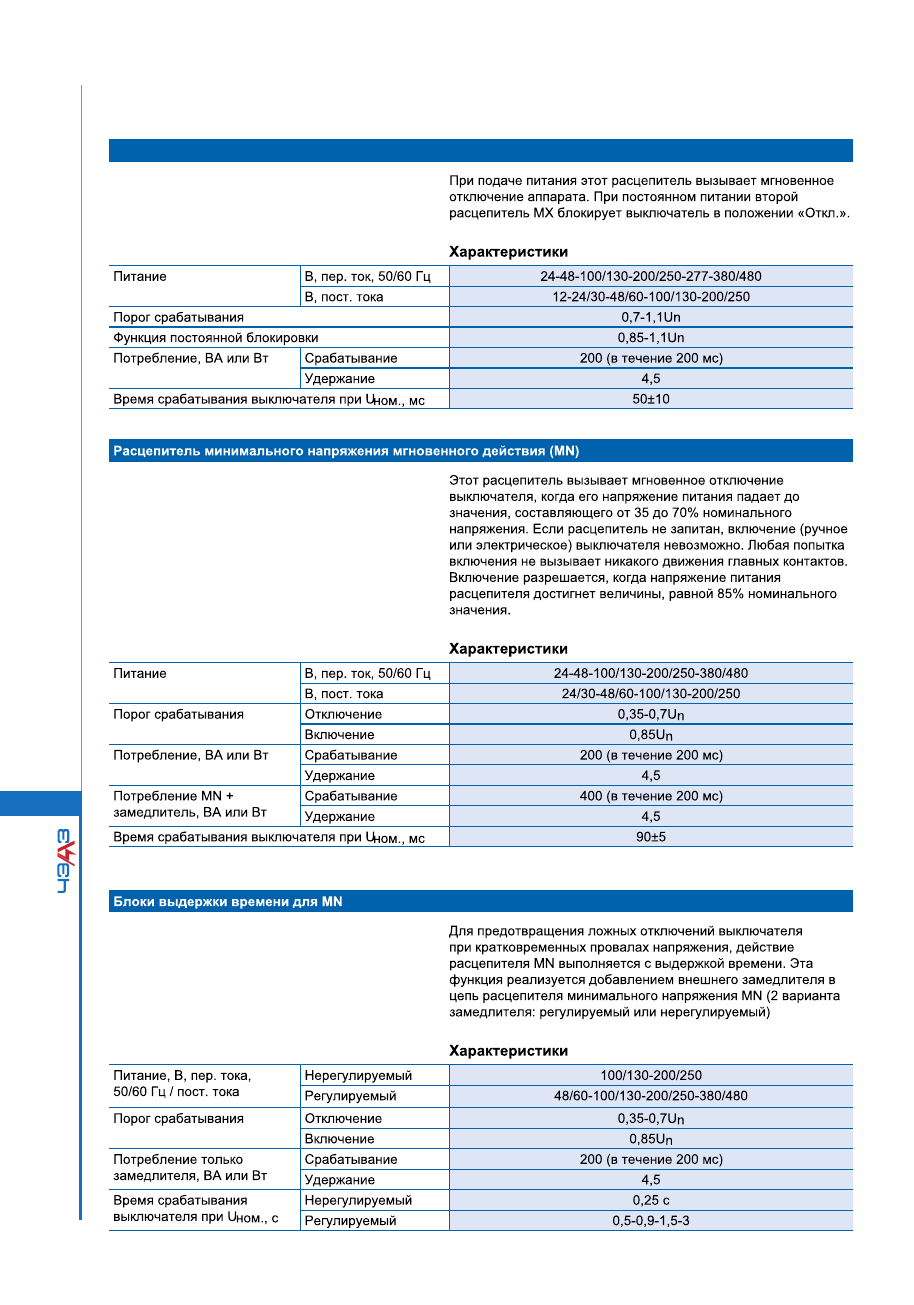

Независимый расцепитель (МX)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

 WWW

.CHEAZ.RU

59

ТЕХНИЧЕСКИЕ К

ОНС

УЛЬ

ТАЦИИ: (8352) 39-52-32, 39-52-24

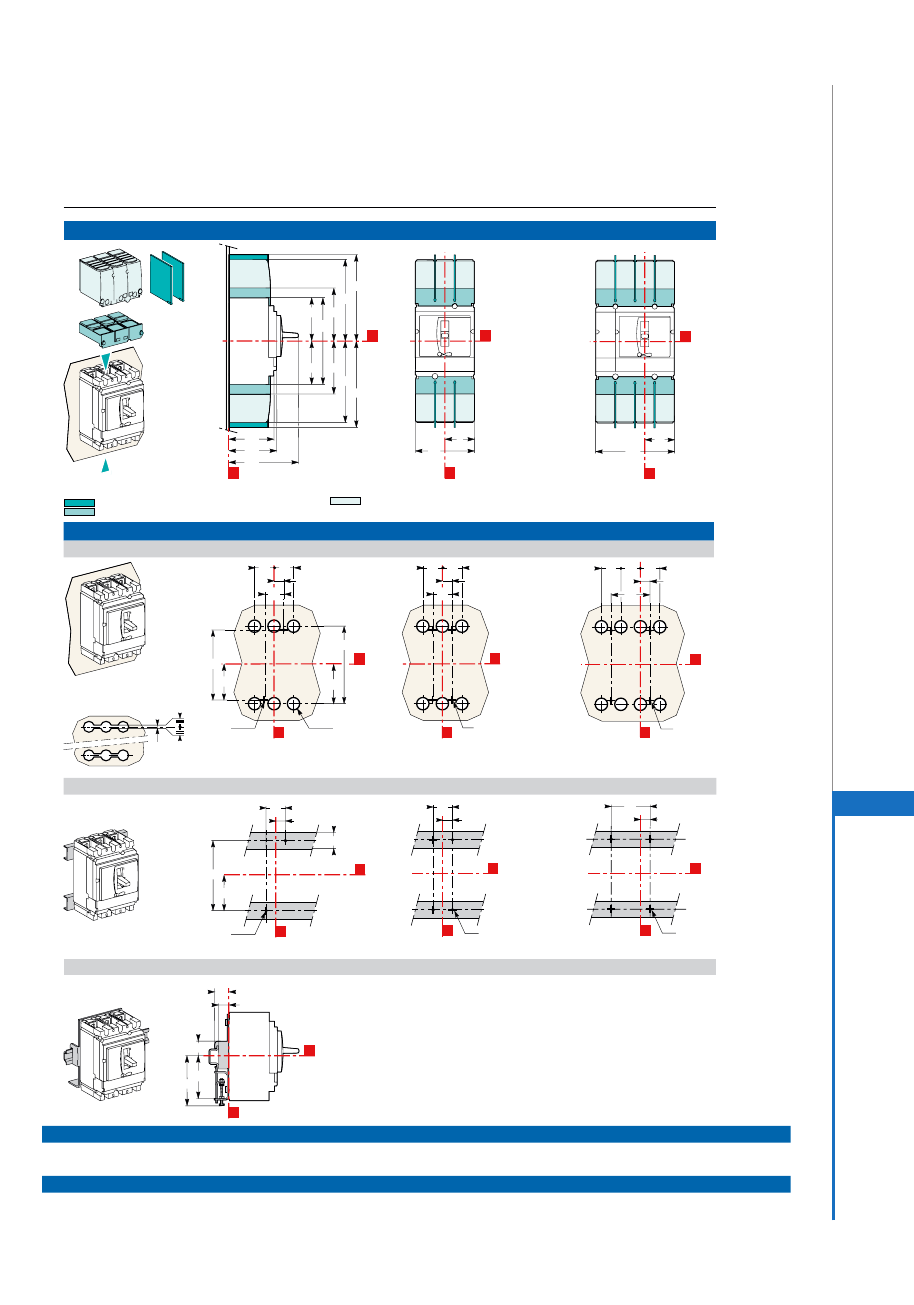

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ

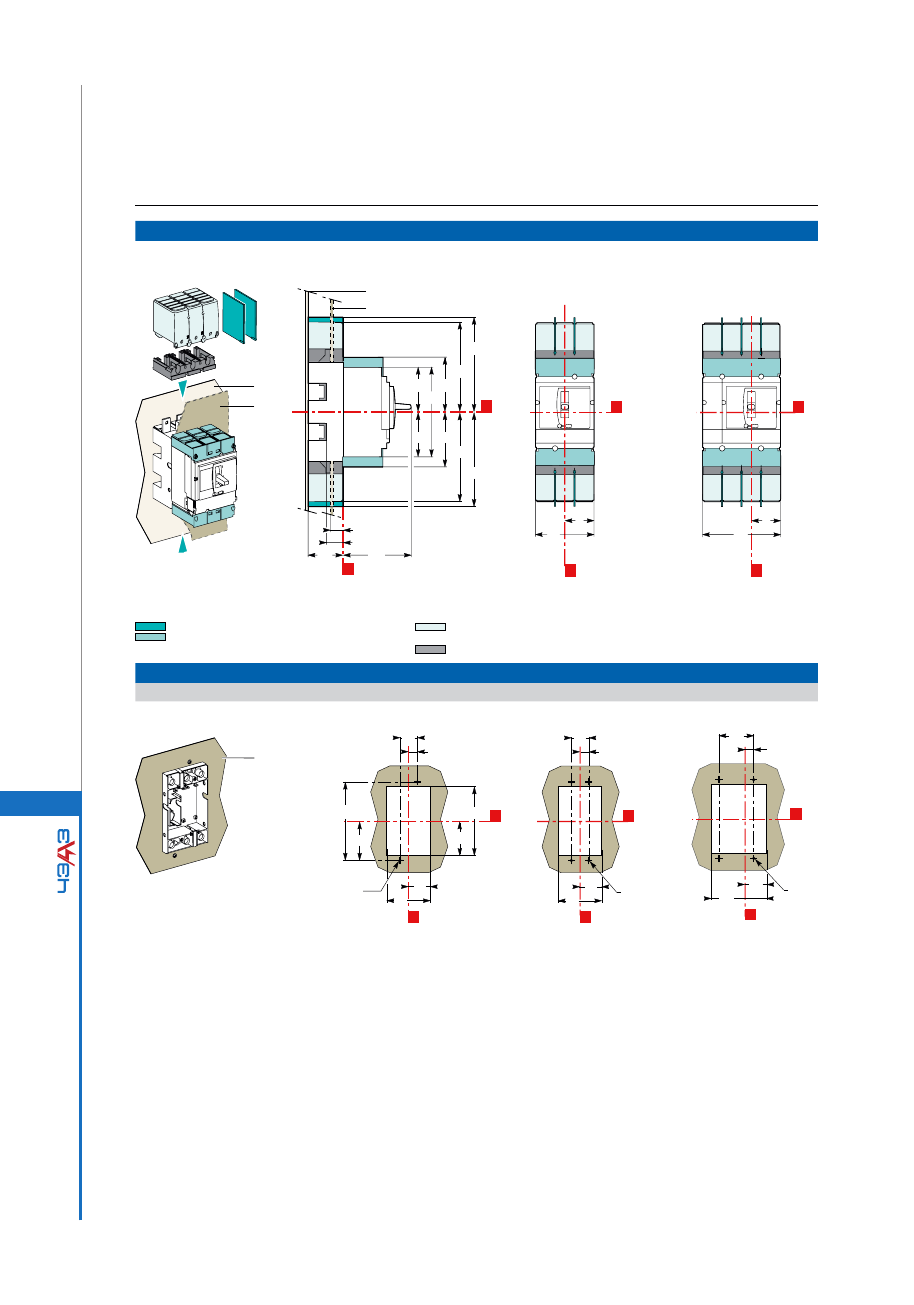

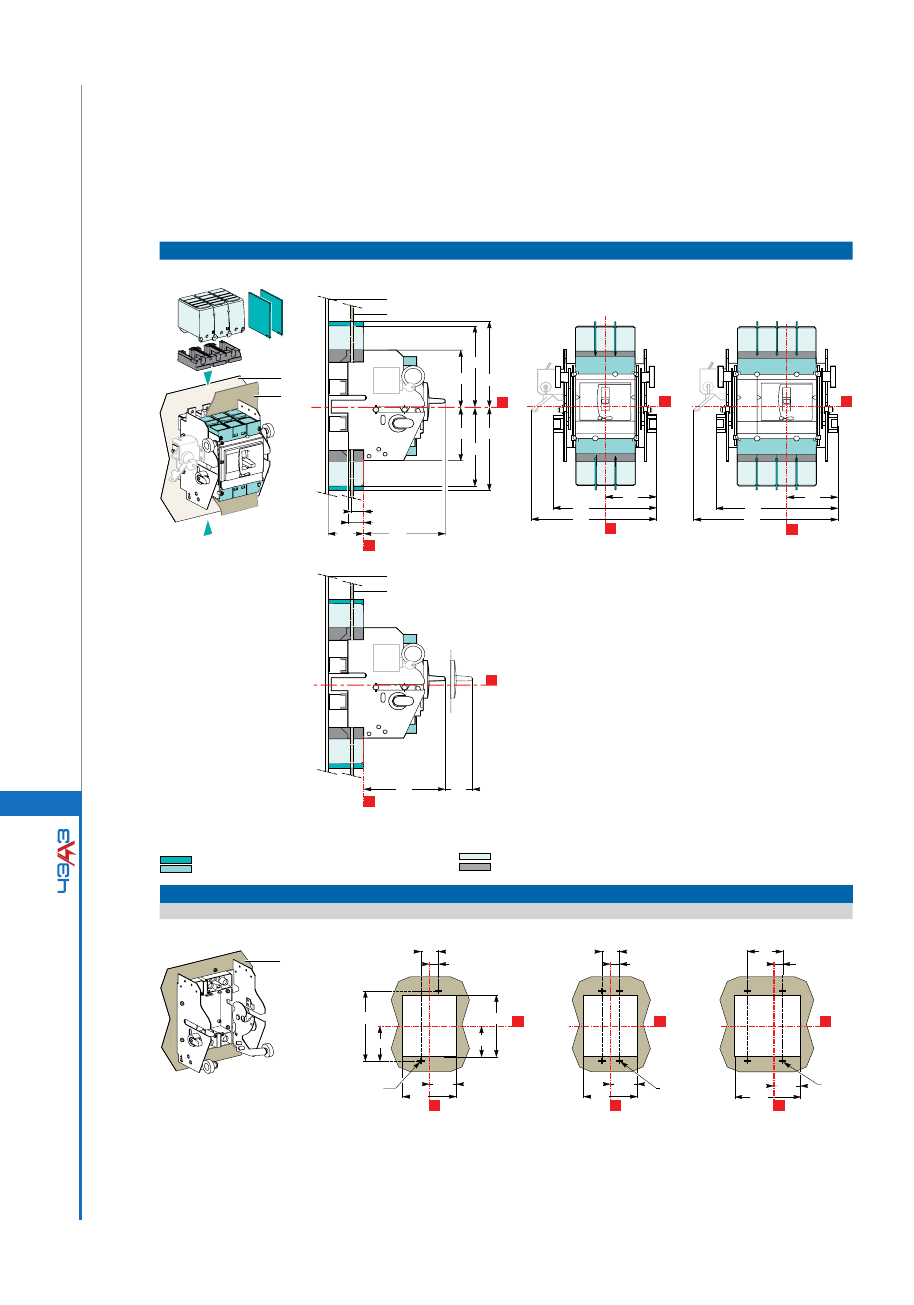

Размеры

и присоединение

Размеры и крепление

Стационарные аппараты ВА40-02, ВА40-06



Размеры

3P

4P

Межполюсные перегородки

Крышки выводов (стандартные)

 Удлиненные крышки выводов (имеются также для расширителей



полюсов ВА40-06 с шагом 52,5: B1 = 157,5 мм, B2 = 210 мм).



Z

X

A

A

C1

A2

A3

A1

A3

A4

A2

A4

C2

C3



B1

B

X

Y



Y

X

B

B2



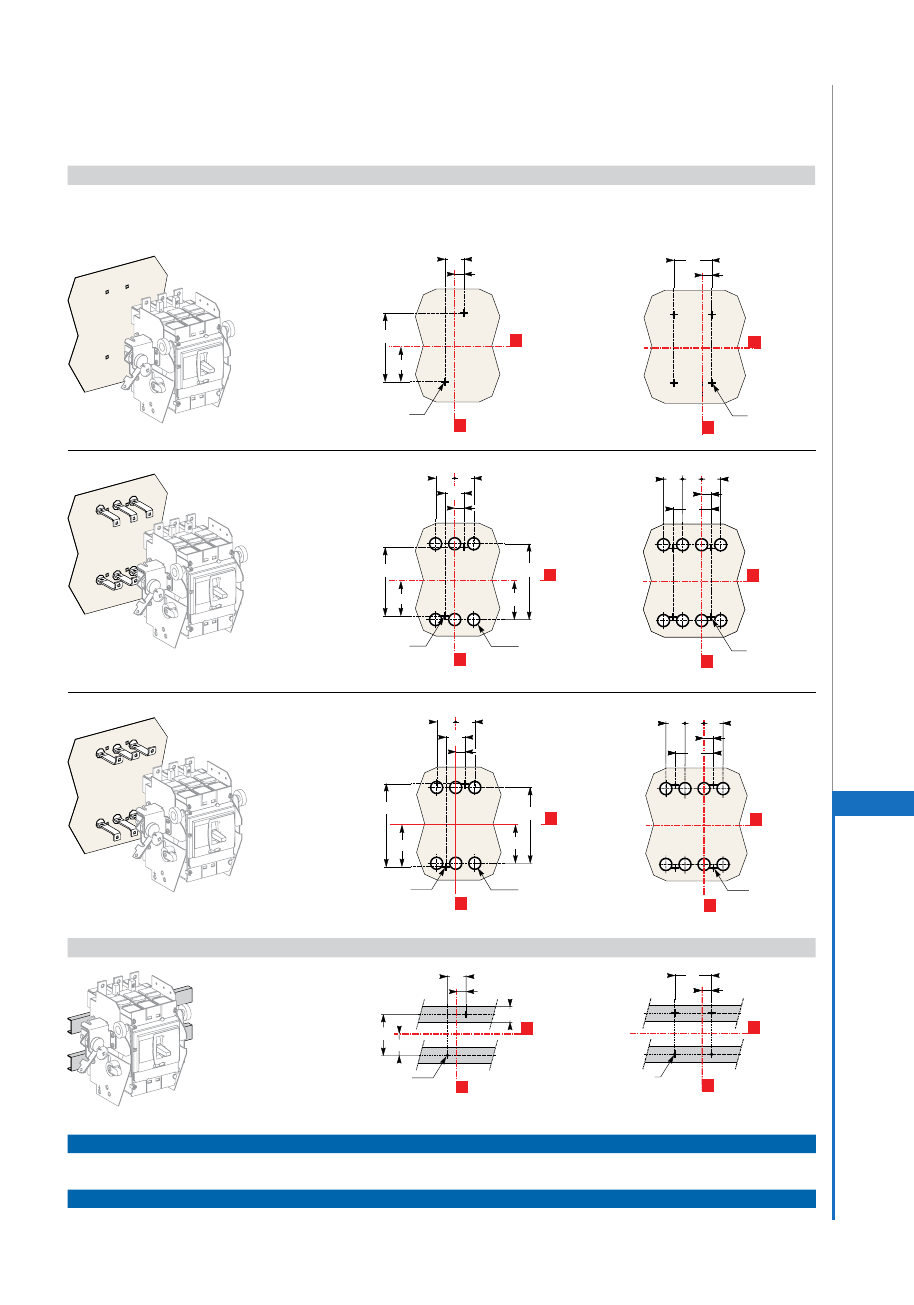

Крепление

ВА40-02

ВА40-06

ВА40-02, ВА40-06

На панели

3P

3P

4P

Y

X

F1

F2

F1 F1

4 Ø6



Y

X

F1 F1 F1

F3

F2

4 Ø6





(1)

 Только для заднего присоединения.

На металлоконструкции

3P

3P

4P

Y

X

F2

F1

4 Ø6



Y

X

F2

F3

4 Ø6





На DIN-рейке при помощи адаптационной пластины (ВА40-02)



X

Z

G5

G4

G3

G2

G1





Y

X

F1

F2

F1 F1

E3

E4

2 Ø6

(1)

ØT

E2

E1



Y

X

E1

E2

2 Ø6

U

F2

F1

C-2

1

(2)

  Только для 630 А:

Тип

A

A1

A2

A3

A4

A5

A6

A7

A8

A9

B

B1

B2

C1

C2

C3

E1

ВА40-02

ВА40-02

80.5

161

94

145

178.5 155.5 236

169

220

253.5 52.5

105

140

81

86

126

62.5

127.5 255

142.5 200

237

227.5 355

242.5 300

337

70

140

185

95.5

110

168

100

Тип

E2

E3

E4

E5

E6

E7

E8

F1

F2

F3

G1

G2

G3

G4

G5

Ø

T

U

125

70

140

137.5 200

145

215

35

17.5

70

95

75

13.5

23

17.5

24

 32

200

113.5 227

200

300

213.5 327

45

22.5

90

-

-

-

-

-

32

 35



ВА40-06

ВА40-06

-------------------------------------------------------------------------------------------------------------------------------------------------------------

АВ

ТОМА

ТИЧЕСКИЕ ВЫКЛЮ

ЧА

ТЕЛИ В ЛИТ

ОМ К

ОРПУСЕ СЕРИИ В

А40

60

Размеры

и присоединение

Размеры и крепление

Втычные аппараты ВА40-02, ВА40-06

M
N



27

45

D1

C3

M

A1

N

A10

A10

A2

A2

A11

A11

Z

XX

A

A



Y

XX

B1

B



Y

XX

B2

B



Размеры

3P

4P

Крепление

В вырез передней панели (N)

3P

3P

4P

ВА40-02

ВА40-06

ВА40-02, ВА40-06

F4

F2

E12

E10

E11

E9

F5

F1

Y

X

2 Ø6



F4

F3

F2

F6

Y

YX

4 Ø6



N



  Разделители полюсов для цоколя.

Крышки выводов (стандартные)

Удлиненные крышки выводов (имеются также для расширителей





полюсов ВА40-06 с шагом 52,5: B1 = 157,5 мм, B2 = 210 мм).

 Переходник для монтажного основания, необходимый для монтажа удлиненных крышек выводов или межполюсных перегородок



F4

F2

F5

F1

Y

X

4 Ø6

C-4

на автоматическом выключателе.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

 WWW

.CHEAZ.RU

61

ТЕХНИЧЕСКИЕ К

ОНС

УЛЬ

ТАЦИИ: (8352) 39-52-32, 39-52-24

(1)

 Только для заднего присоединения

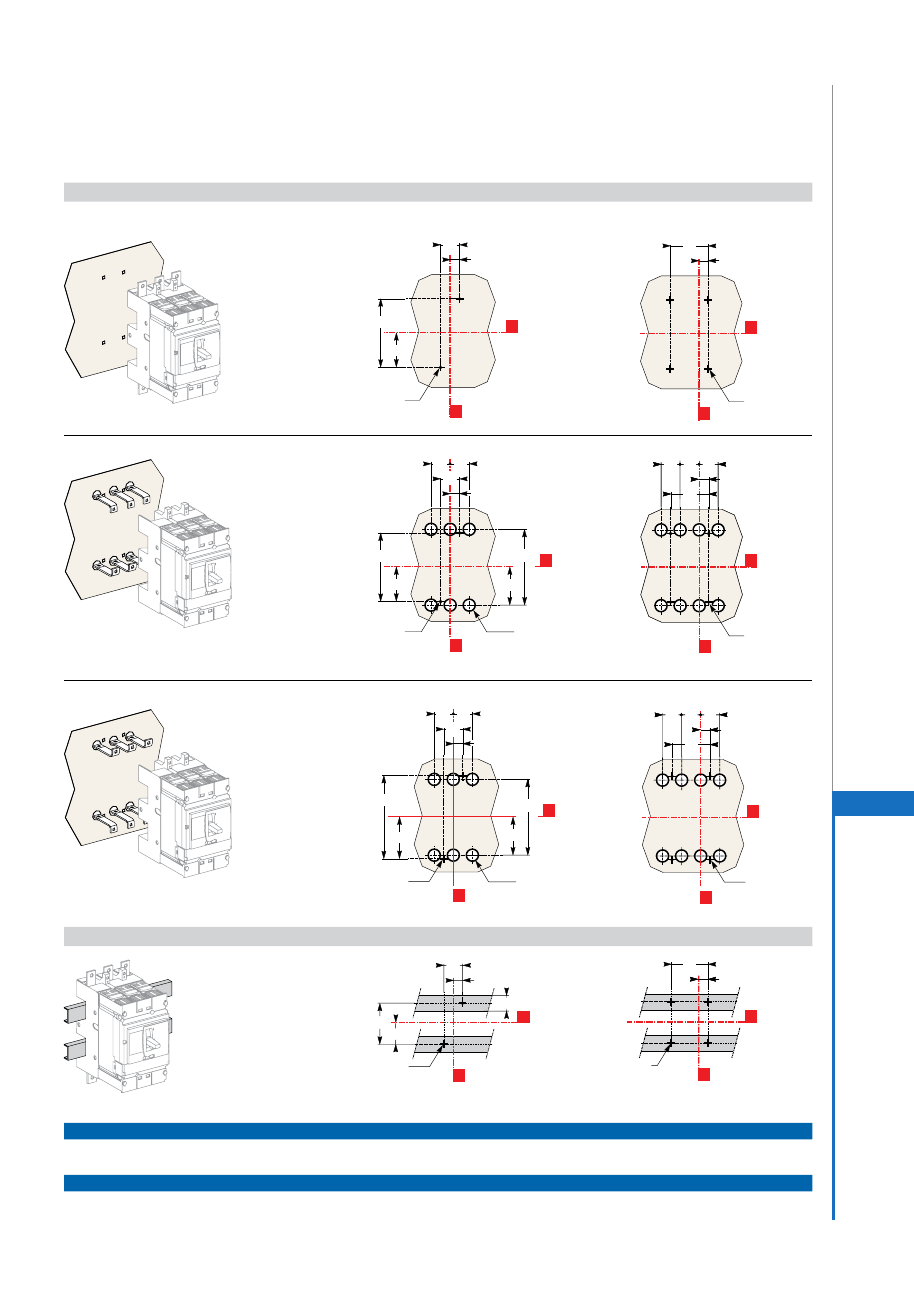

На задней панели (M)

3P

4P

Переднее присоединение (между монтажным основанием и панелью обязательно должен быть изолирующий экран,

E14

E13

Y

X

F2

F1

2 Ø6



Y

X

F2

F3

4 Ø6





Заднее присоединение к внешним разъёмам

E14

E13

E15

E16

Y

X

F2

F1

F1 F1

2 Ø6

(1)

ØT1



Y

X

F2

F1 F1

F1

Y

X

F2

F3

F1 F1

F1

4 Ø6



Заднее присоединение к внутренним разъёмам

E14

E13

E17

E18

Y

X

F2

F1

F1 F1

2 Ø6

(1)

ØT1



Y

X

F2

F1 F1

F1

F2

F3

F1 F1

F1

4 Ø6



Тип

A

A1

A2

A10

A11

B

B1

B2

C3

D1

E9

E10

E11

E12

E13

E14

E15

ВА40-02

80.5

161

94

175

210

52.5

105

140

126

75

95

190

87

174

77.5

155

79

ВА40-06

127.5 255

142.5 244

281

70

140

185

168

100

150

300

137

274

125

250

126

Тип

E16

E17

E18

E19

E20

F1

F2

F3

F4

F5

F6

F7

F8

F9

Ø

T1

U

ВА40-02

158

61

122

37.5

75

35

17.5

70

54.5

109

144

70

105

35

24

 32

ВА40-06

252

101

202

75

150

45

22.5

90

71.5

143

188

100

145

50

33

 35

На металлоконструкции

3P

4P

E19

E20

Y

X

F9

F7

U

2 Ø6



Y

X

F9

F8

4 Ø6





(1)

 Только для заднего присоединения

который поставляется в комплекте монтажного основания)

Размеры

и присоединение

Размеры и крепление

Втычные аппараты ВА40-02, ВА40-06

M
N



27

45

D1

C3

M

A1

N

A10

A10

A2

A2

A11

A11

Z

XX

A

A



Y

XX

B1

B



Y

XX

B2

B



Размеры

3P

4P

Крепление

В вырез передней панели (N)

3P

3P

4P

ВА40-02

ВА40-06

ВА40-02, ВА40-06

F4

F2

E12

E10

E11

E9

F5

F1

Y

X

2 Ø6



F4

F3

F2

F6

Y

YX

4 Ø6



N



  Разделители полюсов для цоколя.

Крышки выводов (стандартные)

Удлиненные крышки выводов (имеются также для расширителей





полюсов ВА40-06 с шагом 52,5: B1 = 157,5 мм, B2 = 210 мм).

 Переходник для монтажного основания, необходимый для монтажа удлиненных крышек выводов или межполюсных перегородок



F4

F2

F5

F1

Y

X

4 Ø6

C-4

на автоматическом выключателе.

(ОКОНЧАНИЕ)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

АВ

ТОМА

ТИЧЕСКИЕ ВЫКЛЮ

ЧА

ТЕЛИ В ЛИТ

ОМ К

ОРПУСЕ СЕРИИ В

А40

62

Размеры

и присоединение

Размеры и крепление

Выдвижные аппараты ВА40-02, ВА40-06

Размеры

3P

4P

M
N



27

45

D1

M

C3

N

A10

A10

A12

A13

A11

A11

Z

X

X



C3

M

32

N

Z

X

X



Крепление

В вырез передней панели (N)

3P

3P

4P

ВА40-02

ВА40-06

ВА40-02, ВА40-06

F10

F2

E12

E10

E11

E9

F11

F1

Y

X

2 Ø6



F10

F3

F2

F12

Y

X

4 Ø6



3

N



Межполюсные перегородки для монтажного основания

Крышки выводов (стандартные)

Удлиненные крышки выводов

 Переходник для монтажного основания, необходимый для монтажа удлиненных

X

X

B3

B4

B5

Y



X

X

B3

B6

B7

Y



F10

F2

F11

F1

Y

X

4 Ø6

на автоматическом выключателе.

 удлиненных крышек выводов или межполюсных перегородок

-------------------------------------------------------------------------------------------------------------------------------------------------------------

 WWW

.CHEAZ.RU

63

ТЕХНИЧЕСКИЕ К

ОНС

УЛЬ

ТАЦИИ: (8352) 39-52-32, 39-52-24

(1)

 Только для заднего присоединения

На задней панели (M)

3P

4P

Переднее присоединение (между монтажным основанием и панелью обязательно должен быть изолирующий экран,

E14

E13

Y

X

F2

F1

2 Ø6



Y

X

F2

F3

4 Ø6



Заднее присоединение к внешним разъёмам

E14

E13

E15

E16

Y

X

F2

F1

F1 F1

2 Ø6

(1)

ØT1





Y

X

F2

F1 F1

F1

Y

X

F2

F3

F1 F1

F1

4 Ø6



Заднее присоединение к внутренним разъёмам

E14

E13

E17

E18

Y

X

F2

F1

F1 F1

2 Ø6

(1)

ØT1



Y

X

F2

F1 F1

F1

F2

F3

F1 F1

F1

4 Ø6





Тип

A10

A11

A12

A13

B3

B4

B5

B6

B7

C3

D1

E9

E10

E11

E12

E13

E14

ВА40-02

175

210

106.5 103.5 92.5

185

216

220

251

126

75

95

190

87

174

77.5

155

ВА40-06

244

281

140

140

110

220

250

265

295

168

100

150

300

137

274

125

250

Тип

E15

E16

E17

E18

E19

E20

F1

F2

F3

F7

F8

F9

F10

F11

F12

Ø

T1

U

ВА40-02

79

158

61

122

37.5

75

35

17.5

70

70

105

35

74

148

183

24

 32

ВА40-06

126

252

101

202

75

150

45

22.5

90

100

145

50

91.5

183

228

33

 35

На металлоконструкции

3P

4P

E19

E20

Y

X

F9

F7

U

2 Ø6



Y

X

F9

F8

4 Ø6





(1)

 Только для заднего присоединения

который следует заказывать отдельно)

Размеры

и присоединение

Размеры и крепление

Выдвижные аппараты ВА40-02, ВА40-06

Размеры

3P

4P

M
N



27

45

D1

M

C3

N

A10

A10

A12

A13

A11

A11

Z

X

X



C3

M

32

N

Z

X

X



Крепление

В вырез передней панели (N)

3P

3P

4P

ВА40-02

ВА40-06

ВА40-02, ВА40-06

F10

F2

E12

E10

E11

E9

F11

F1

Y

X

2 Ø6



F10

F3

F2

F12

Y

X

4 Ø6



3

N



Межполюсные перегородки для монтажного основания

Крышки выводов (стандартные)

Удлиненные крышки выводов

 Переходник для монтажного основания, необходимый для монтажа удлиненных

X

X

B3

B4

B5

Y



X

X

B3

B6

B7

Y



F10

F2

F11

F1

Y

X

4 Ø6

на автоматическом выключателе.

 удлиненных крышек выводов или межполюсных перегородок

(ОКОНЧАНИЕ)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

АВ

ТОМА

ТИЧЕСКИЕ ВЫКЛЮ

ЧА

ТЕЛИ В ЛИТ

ОМ К

ОРПУСЕ СЕРИИ В

А40

64

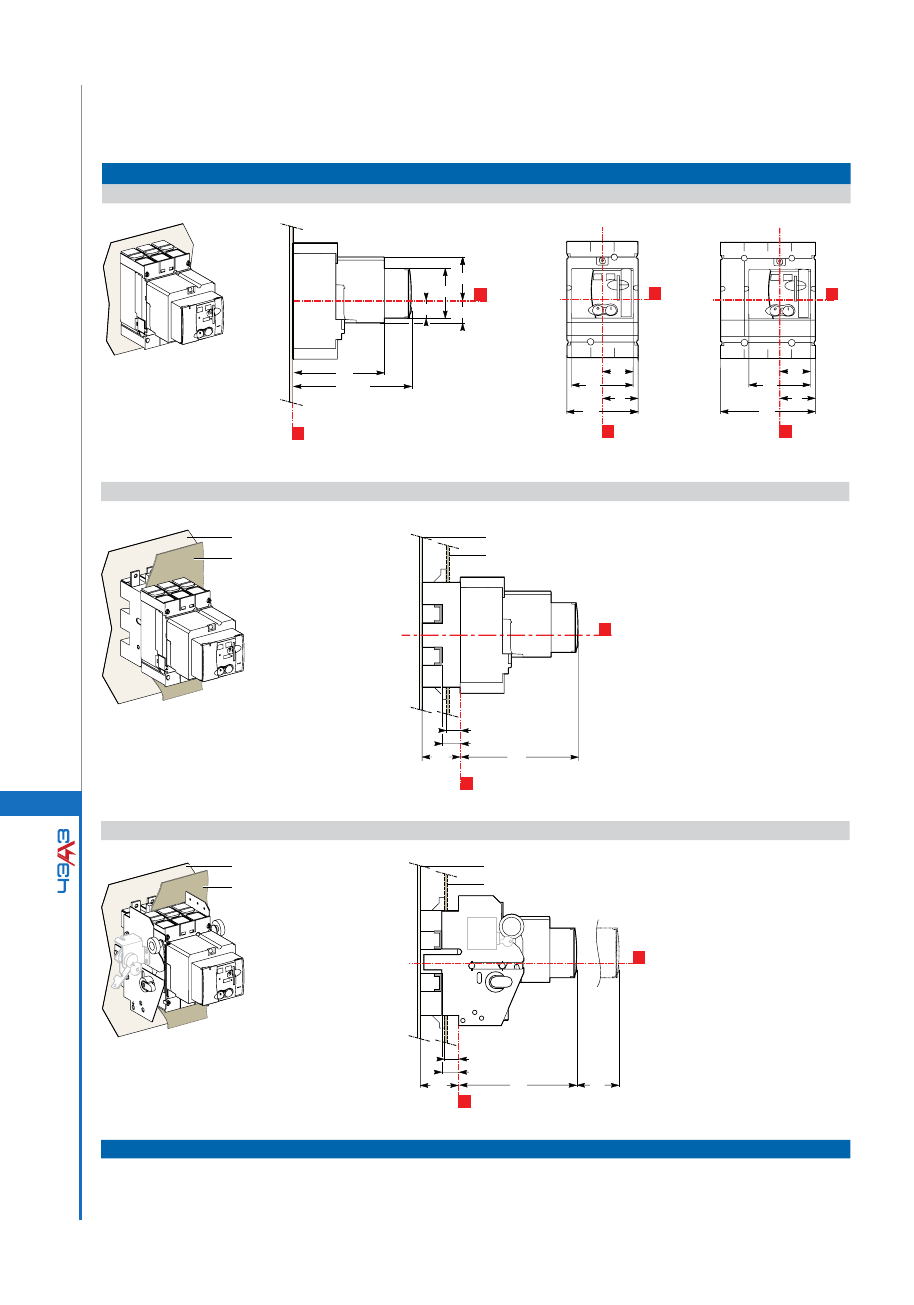

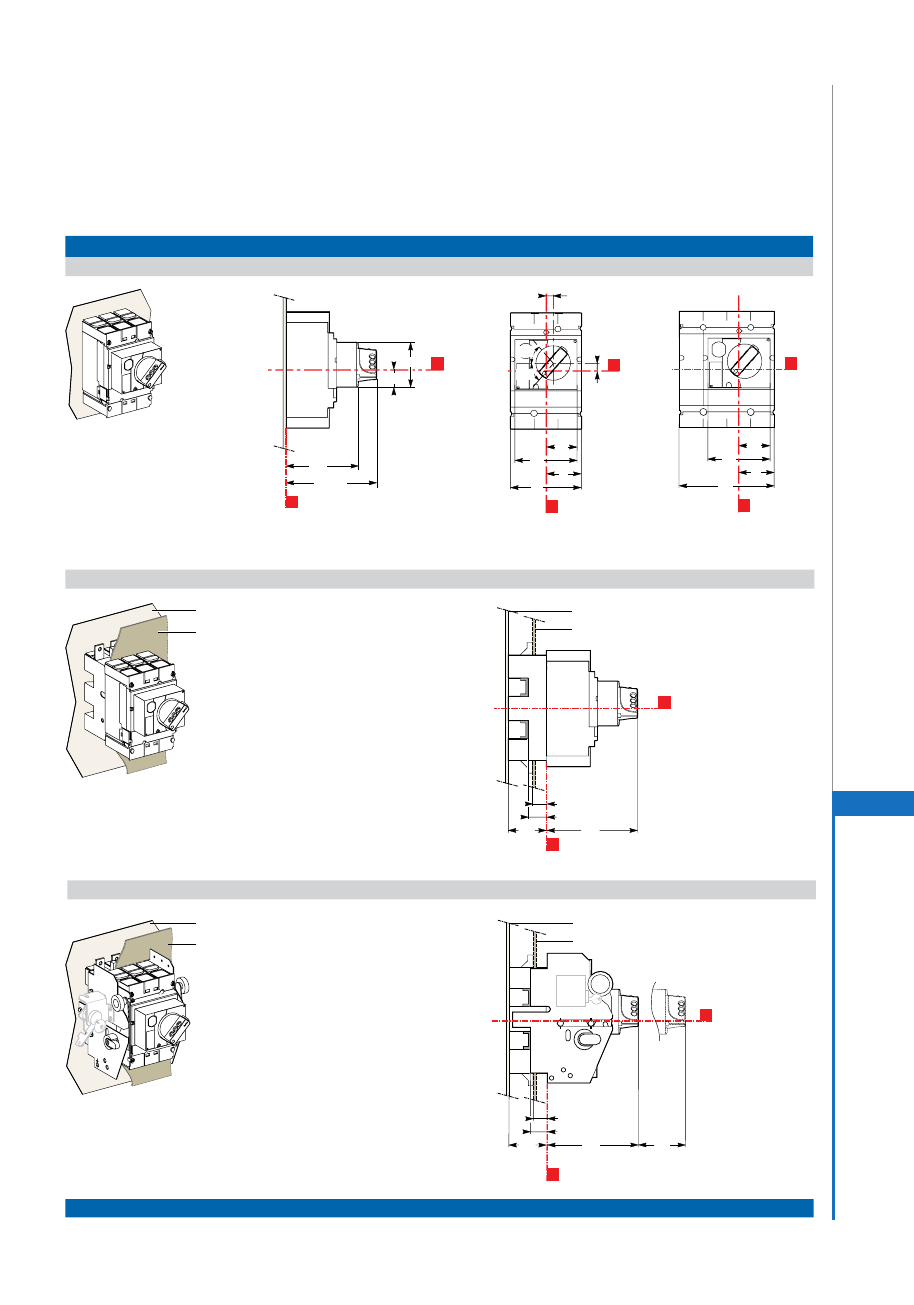

Втычной аппарат на монтажном основании

Выдвижной аппарат на шасси

27

45

D1

M

C5

N

Z

XX



M
N

Ø5...8



Размеры

3P

4P

Стационарный аппарат

Ø5...8



B1

B

B8

B9

X

Y



C4

Z

XX

C5/C6

A17

A15

A14

A16



B2

B

B8

B9

X

Y



C5

32

27

45

M

D1

N

Z

XX



M
N

Ø5...8



Тип

A14

A15

A16

A17

B

B1

B2

B8

B9

C4

C5

C6

D1

ВА40-02

27.5

73

34.5

62.5

52.5

105

140

45.5

91

143

182

209.5 75

ВА40-06

40

123

52

100

70

140

185

61.5

123

215

256

258

100

C5 : без замка

C6 : с замком

МОТОРНЫЙ ПРИВОД ДЛЯ ВА40-02, ВА40-06

-------------------------------------------------------------------------------------------------------------------------------------------------------------

 WWW

.CHEAZ.RU

65

ТЕХНИЧЕСКИЕ К

ОНС

УЛЬ

ТАЦИИ: (8352) 39-52-32, 39-52-24

Размеры

и присоединение

Размеры и крепление

Стандартная поворотная рукоятка



для ВА40-02, ВА40-06

Размеры

3P

4P

Стационарный аппарат

Выдвижной аппарат на шасси

Тип

A14

A15

A18

B

B1

B2

B8

B9

B10

C7

C8

C9

D1

ВА40-02

27.5

73

9

52,5

105

140

45,5

91

9,25

121

155

164

75

ВА40-06

40

123

24,6

70

140

185

61,5

123

5

145

179

188

100



A18

B10

X

B

B1

B8

B9

Y

60°

60°

O

I



C7

Z

XX

C8/C9

A14

A15



X

B2

B

B8

B9

Y



M
N



27

45

D1

M

C8

N

Z

XX



M
N



C8

32

27

45

M

D1

N

Z

XX



Втычной аппарат на монтажном основании

С8: без замка

С9: с замком

-------------------------------------------------------------------------------------------------------------------------------------------------------------

АВ

ТОМА

ТИЧЕСКИЕ ВЫКЛЮ

ЧА

ТЕЛИ В ЛИТ

ОМ К

ОРПУСЕ СЕРИИ В

А40

66

Ø5...8



A18

A19

A20

X

B10

B12

B11

Y

P1

1...3 max.

Z

XX

Тип

A18

A19

A20

A21

A22

B10

ВА40-02

9

60

120

65

130

9.25

ВА40-06

24.6 83

160

82

164

5

Тип

B11

B12

B13

B14

P1

P2

ВА40-02

69

120

65

130

125

135

ВА40-06

85

160

82

164

149

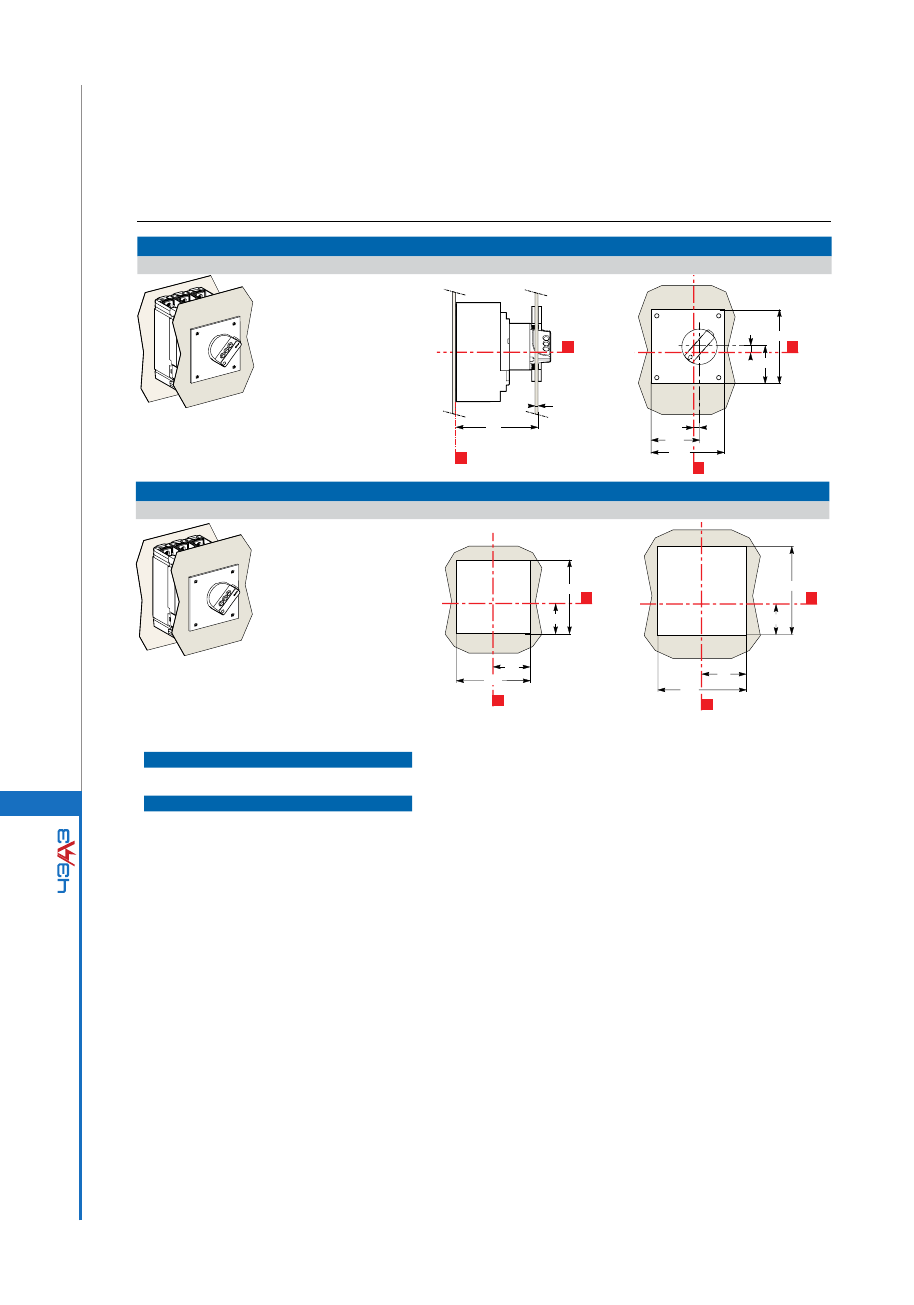

Стандартные поворотные рукоятки управления

158

типов MCC и CNOMO для стационарных

выключателей ВА40-02, ВА40-06

Размеры

Стандартная поворотная рукоятка для щита управления электродвигателем (МСС)

X

Y

51

145

75

145



41

100

X

50

100

Y



Вырез в передней панели

ВА40-02

ВА40-06

Стандартная поворотная рукоятка для щита управления электродвигателем (МСС)

Ø5...8



-------------------------------------------------------------------------------------------------------------------------------------------------------------















содержание      ..     2      3      4      5     ..
