Устройство плавного пуска УПП1. Руководство по эксплуатации ШЕДК.650311.001 РЭ.2 - часть 1

Содержание
Введение 3

1 Назначение 4

2 Состав и структура условного обозначения 5

3 Технические характеристики 6

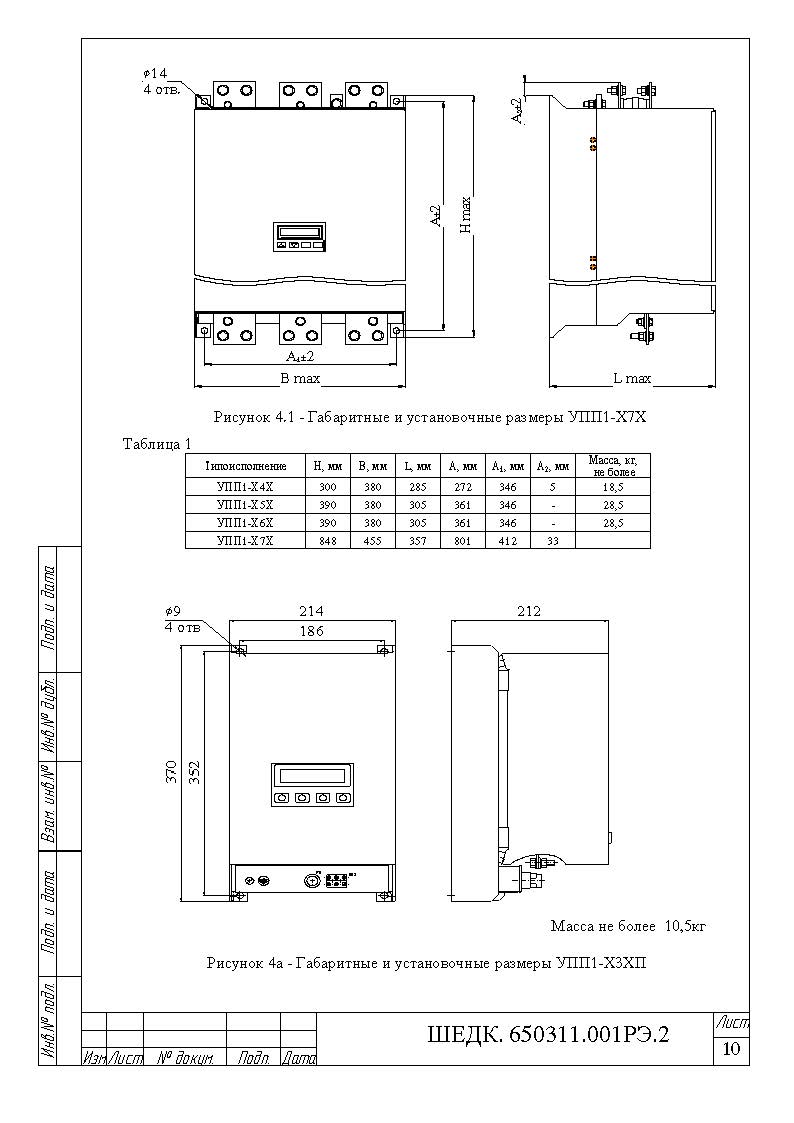

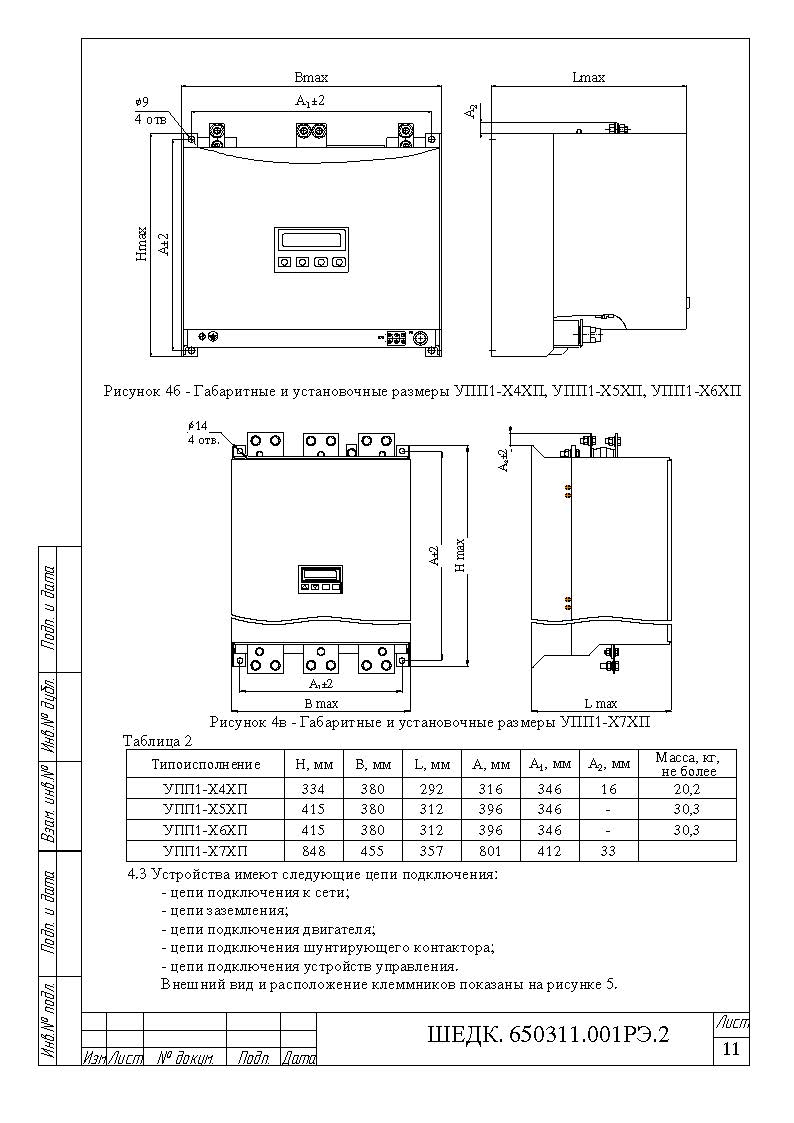

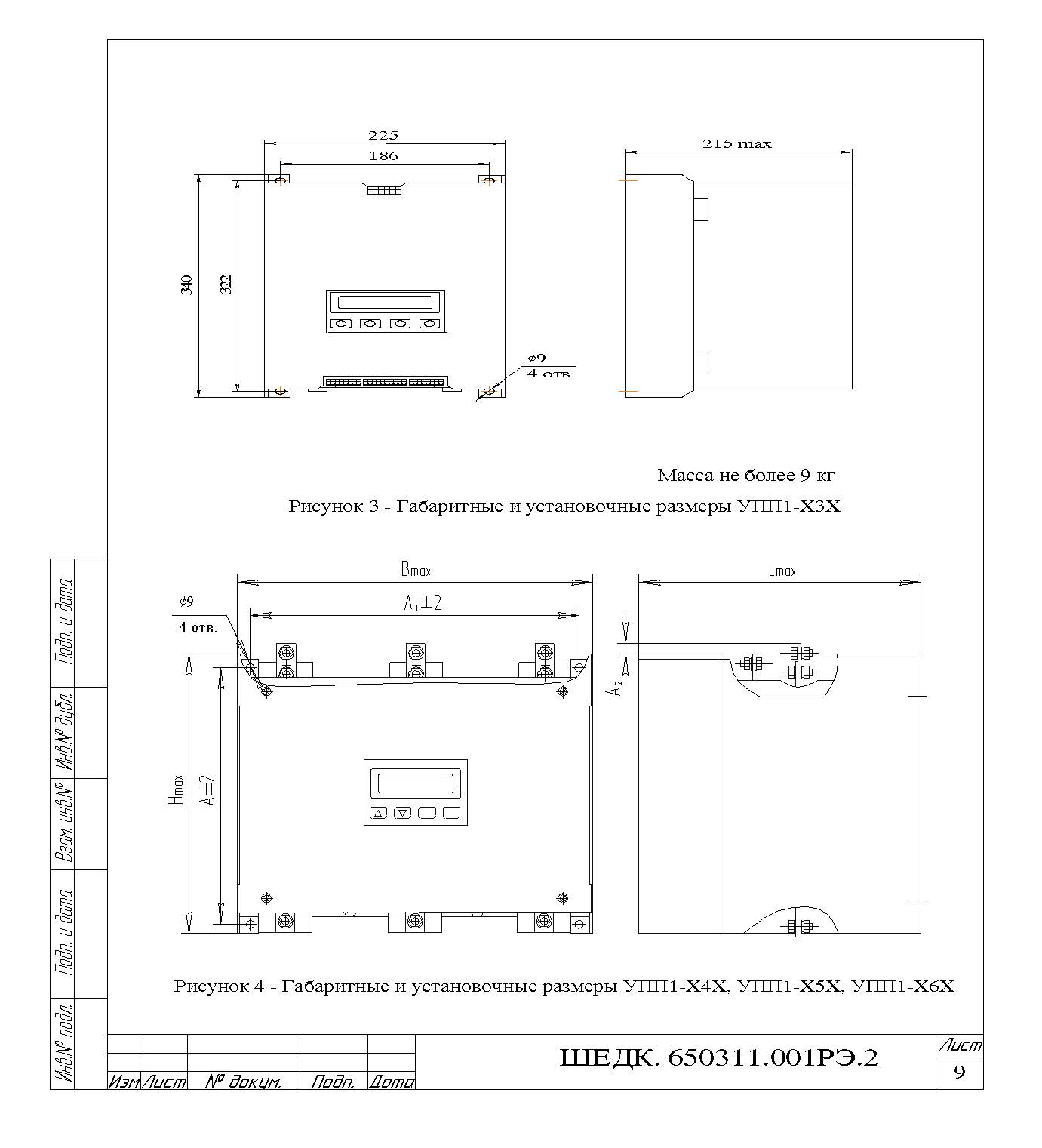

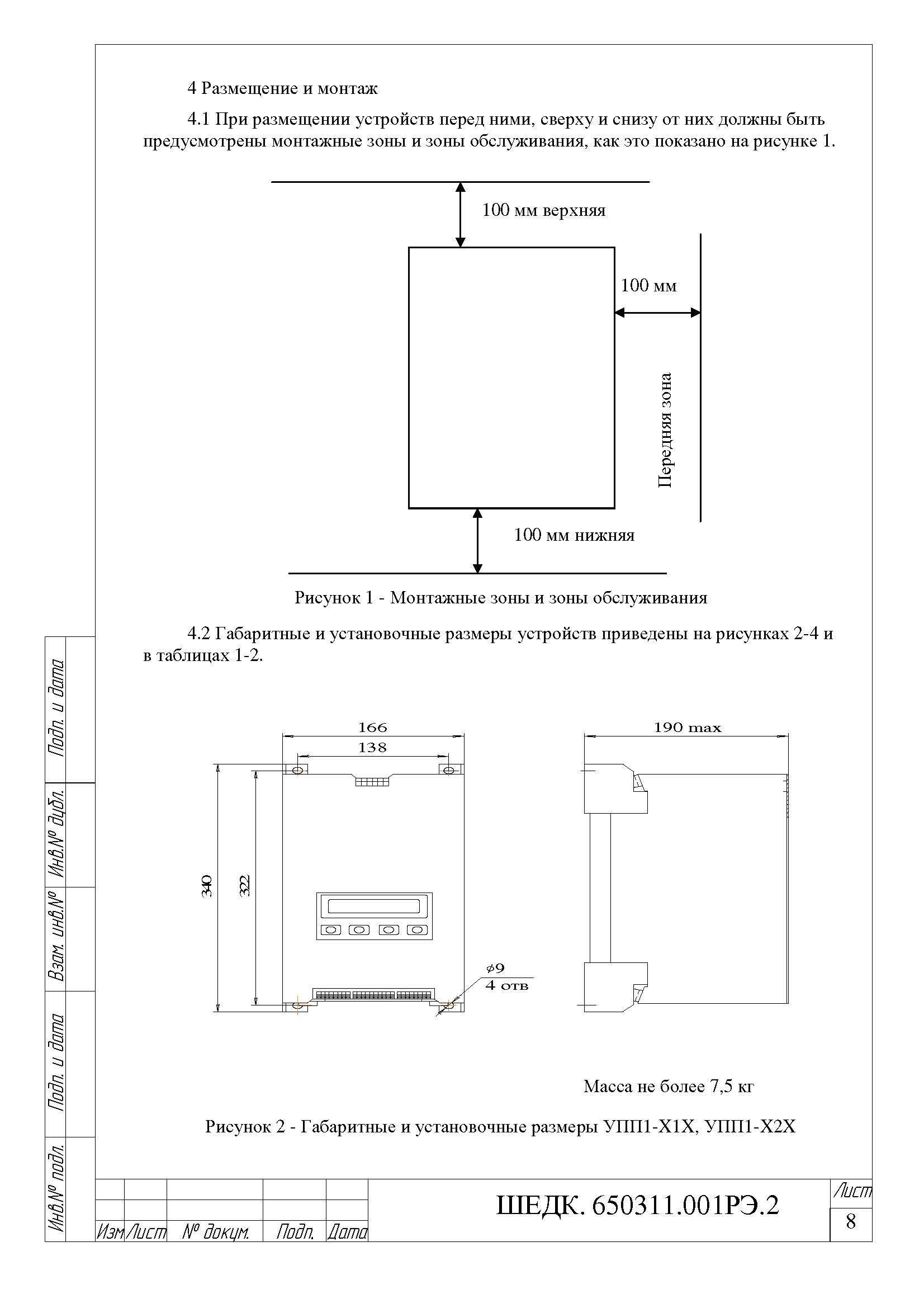

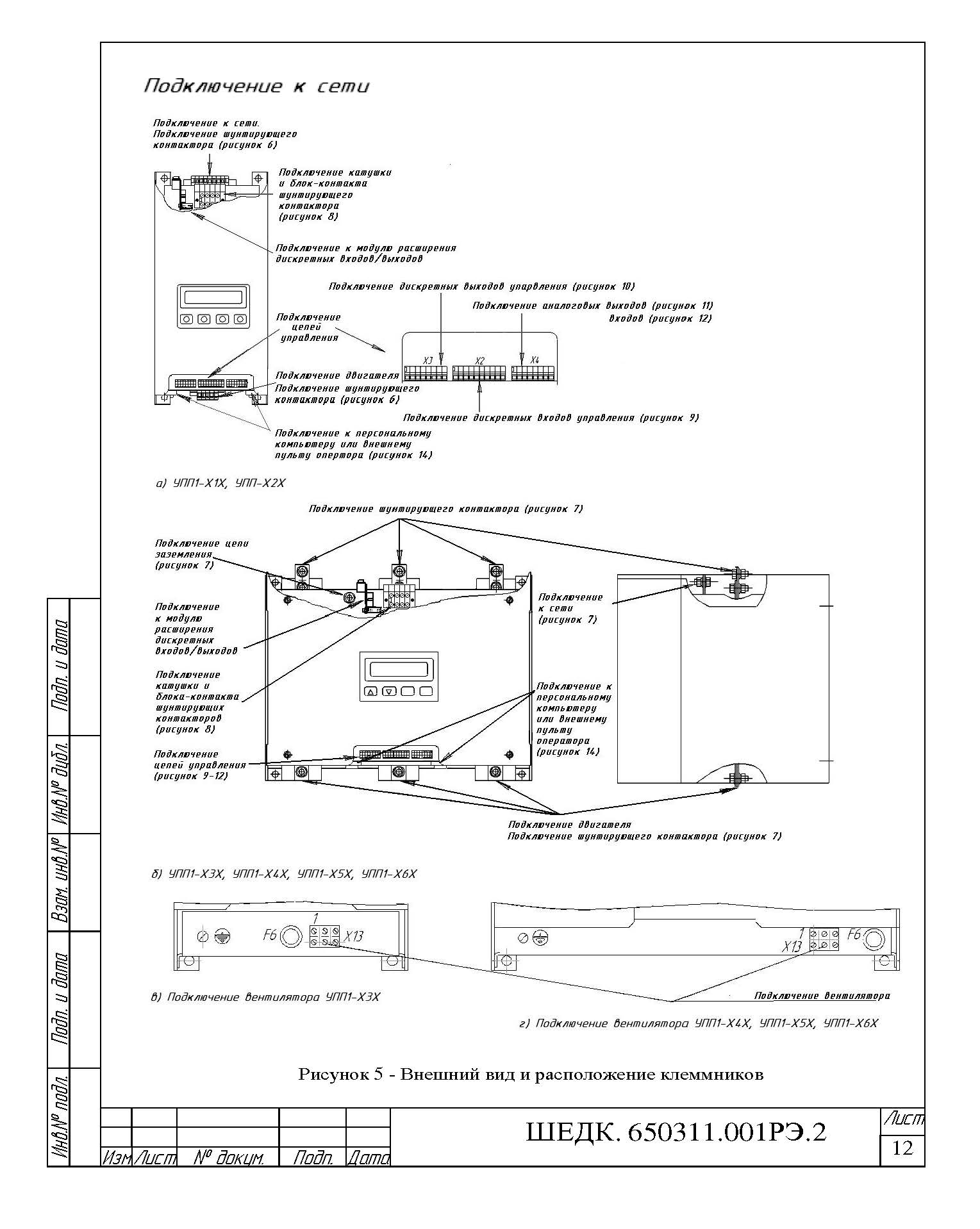

4 Размещение и монтаж 8

5 Встроенный пульт управления 21

6 Меню 26

7 Подготовка к работе, пуск устройства 67

8 Неисправности и способы их устранения 71

9 Техническое обслуживание 74

10 Правила хранения и транспортирования 75

11 Гарантии изготовителя 76

Приложение А Структура условного обозначения 77

Руководство по эксплуатации предназначено для изучения принципа работы устройства плавного пуска УПП1 (в дальнейшем именуемого “устройство”), обеспечения правильной эксплуатации и обслуживания.

Руководство рассчитано на технический персонал, прошедший специальную подготовку по техническому использованию и обслуживанию устройств с электроникой и силовой полупроводниковой техникой.

Долговечность и безотказность в работе устройства обеспечиваются техническими и организационными мероприятиями, изложенными в данном руководстве, поэтому соблюдение всех требований обязательно.

1 Назначение

1.1 Устройство предназначено для плавного пуска, торможения и реверсирования асинхронных двигателей с короткозамкнутым ротором, регулирования напряжения на активно-индуктивных нагрузках.

1.2 Область применения - общепромышленные механизмы: насосы, вентиляторы, конвейеры, подъёмные механизмы, мешалки и т.п., используемые в нефтеперерабатывающей и других отраслях промышленности.

2 Состав и структура условного обозначения

Классификационным параметром для устройств является максимальный пусковой ток. Максимальный пусковой ток - это действующее значение максимально допустимого тока на выходе устройств.

Структура условного обозначения приведена в приложении А.

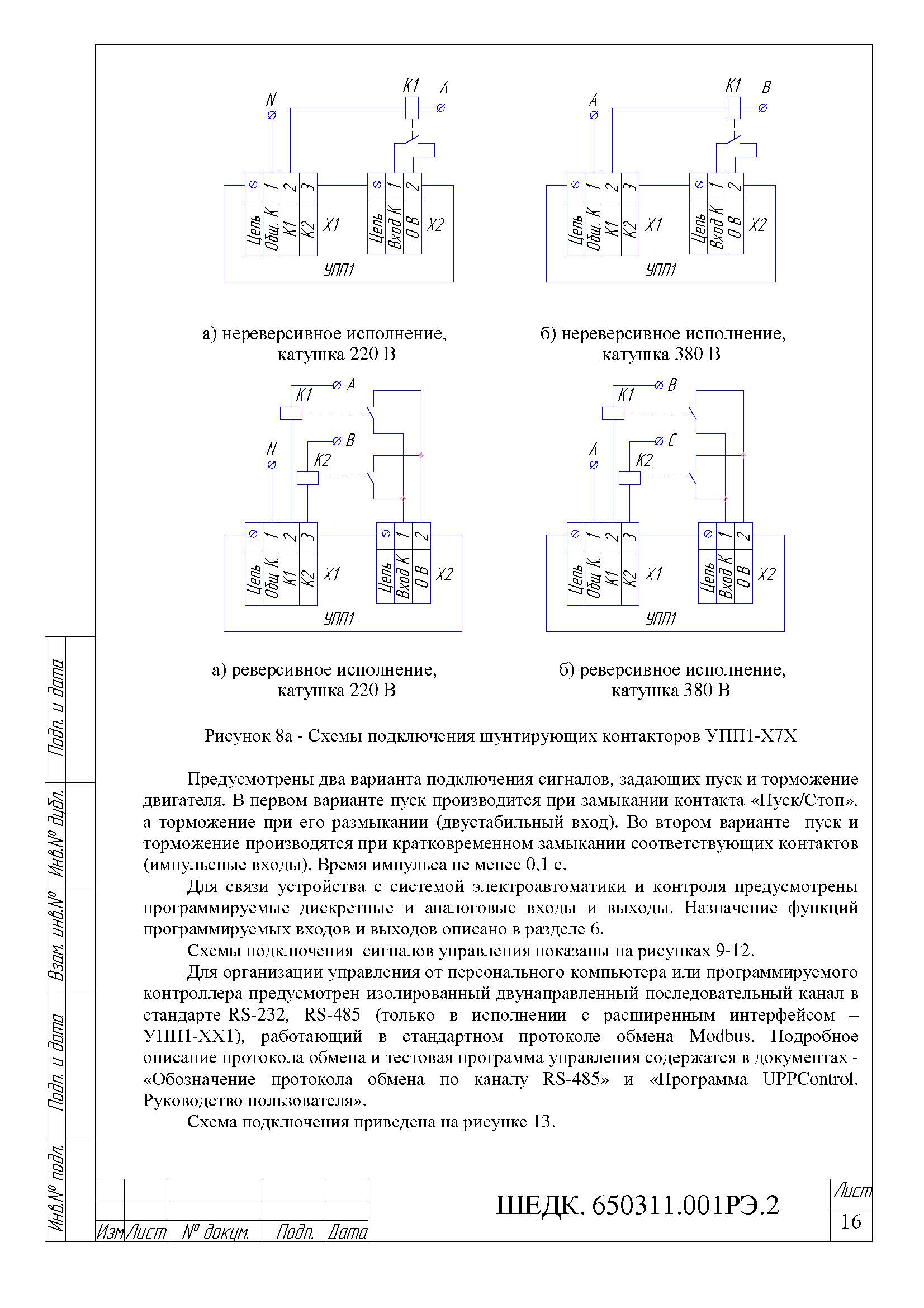

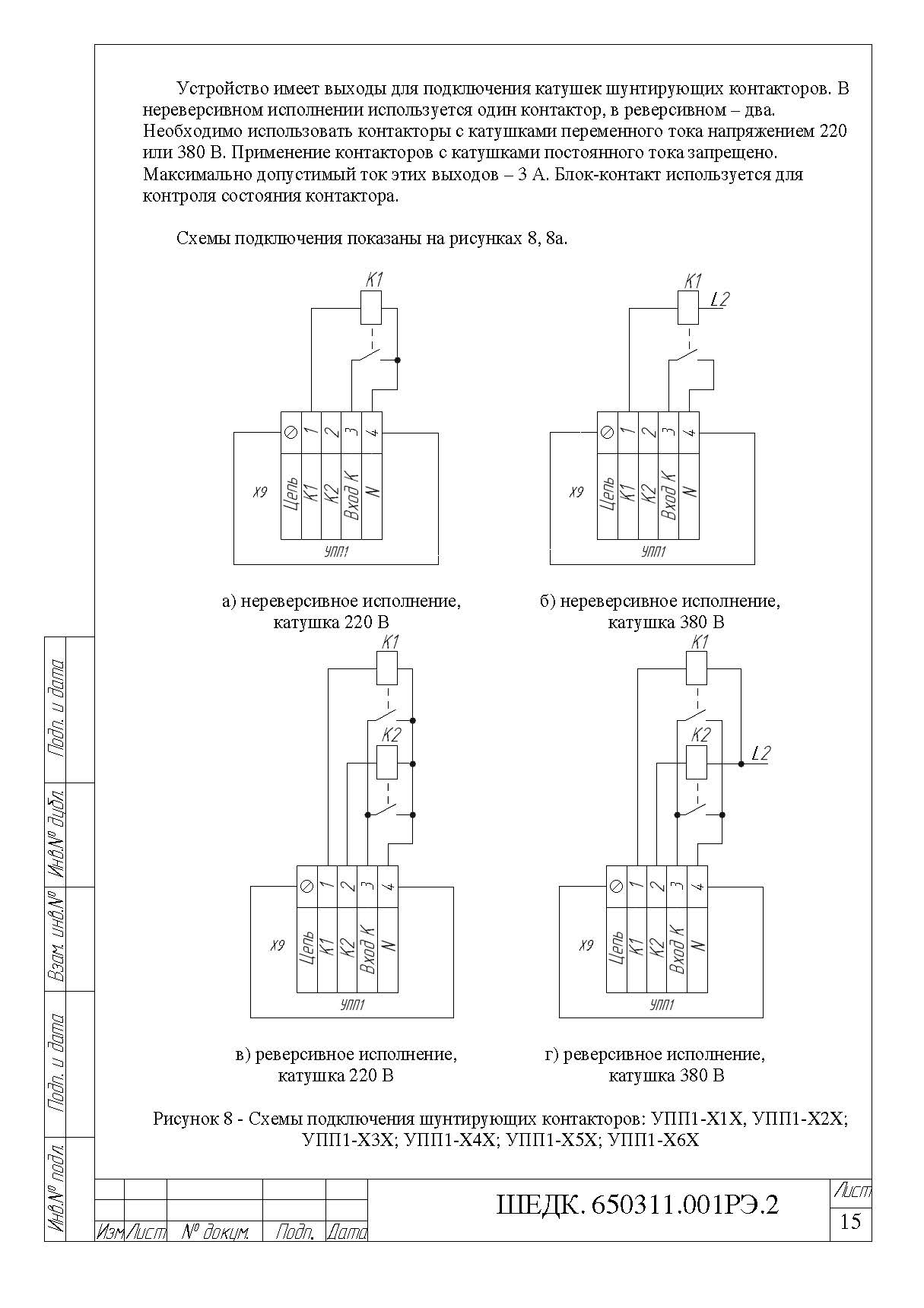

После завершения пуска двигателя устройство шунтируется внешним контактором. Сигнал управления контактором формируется устройством.

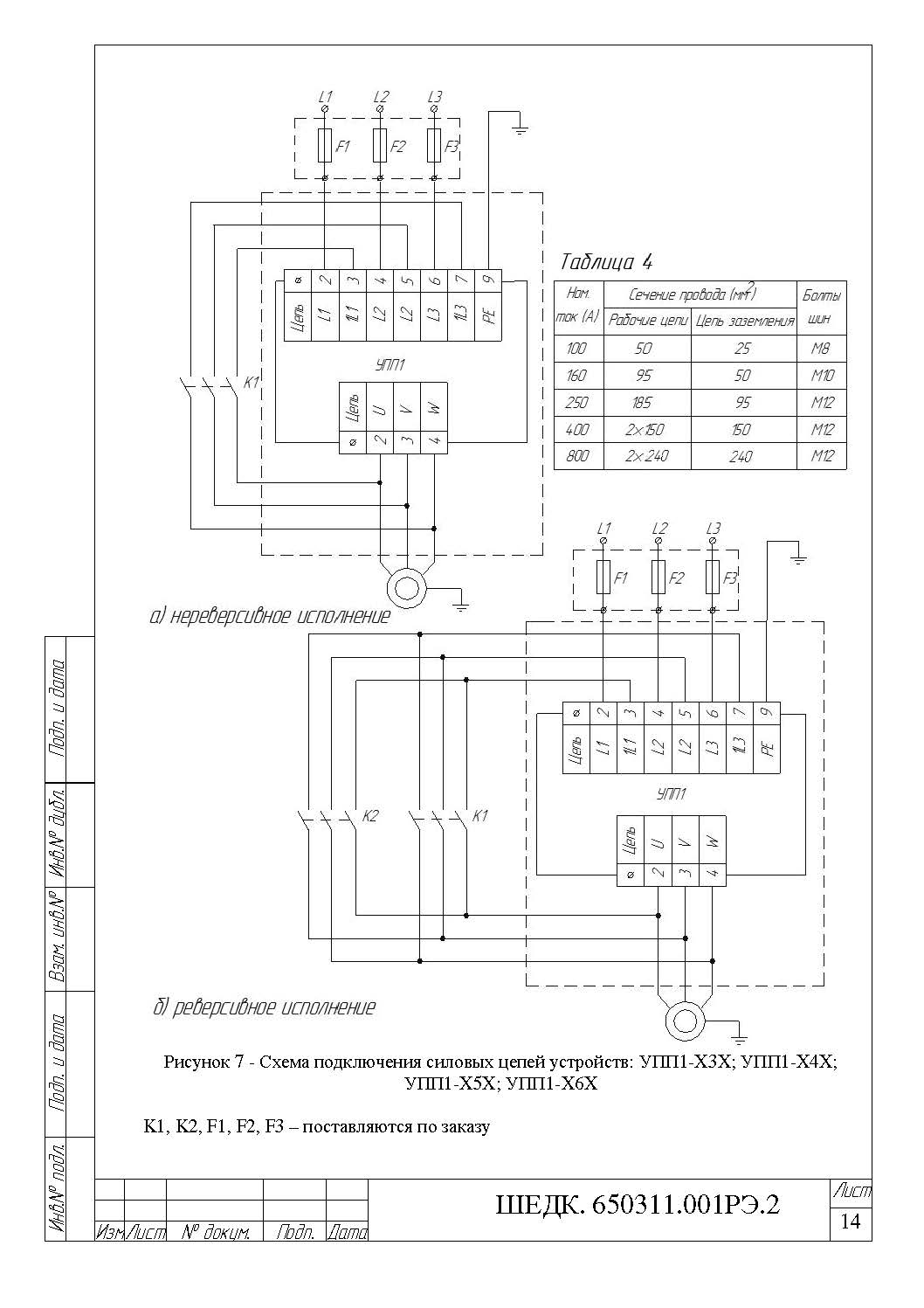

Для защиты от межфазных коротких замыканий и от замыканий на землю необходимо на входе устройств устанавливать быстродействующие предохранители.

Контакторы и предохранители в комплект поставки не входят и поставляются по специальному заказу.

3 Технические характеристики

Устройство работает от 3-х фазной сети переменного тока с глухо-заземленной нейтралью.

Номинальное напряжение на входе устройства ~380 В.

Номинальное напряжение вспомогательных цепей 220 В.

Допустимые отклонения напряжения от плюс 10 до минус 15% от номинального значения.

Диапазон изменения напряжения на выходе устройства: от нуля до напряжения питающей сети, с учетом допусков, указанных выше.

Номинальная частота напряжения на входе устройств 50 Гц.

Допустимые отклонения частоты не более 2 % от номинального значения.

Максимальные пусковые токи на выходе устройств: 75; 190; 300; 480; 750; 1200; 2400 А.

Пределы регулирования пускового тока (1-4) 1ном.

Время пуска двигателя не более 120 с.

Периодичность последовательных включений из холодного состояния, с перерывом не более 15 мин, не менее трех.

Номинальные значения климатических факторов внешней среды по ГОСТ 15150-69, ГОСТ 15543.1-89 при этом:

- высота над уровнем моря до 1000 м;

- окружающая среда непожароопасная, невзрывоопасная, не содержащая агрессивных газов и паров, не насыщенная водяными парами, токопроводящей пылью;

- в части коррозийной активности атмосферы устройство соответствует группе условий эксплуатации «1» для металлических изделий.

В части воздействия механических факторов внешней среды устройство соответствует группе механического исполнения Ml (степень жёсткости 1) по ГОСТ 17516.1-90.

Температура окружающей среды от 1 до 40 °С.

Верхнее значение относительной влажности при 25 °С, 80 %.

Атмосферное давление 86,6-106,7 кПа.

Стойкость к сейсмическому воздействию до 8 балл.

Конструктивно устройство выполнено в виде:

- навесного блока одностороннего обслуживания со степенью защиты IP00 по ГОСТ 14254-96;

- шкафа одностороннего обслуживания со степенью защиты до IP54 по ГОСТ 14254-96;

- защита цепей управления и сигнализации в шкафах осуществляется только автоматичес кими вы ключателями;

- внутренние разделения ограждениями и перегородками в шкафах должны соответствовать виду 2 по ГОСТ Р 51321.1-2007;

- по конструктивному исполнению шкафы должны предусматривать возможность выполнения кабельных вводов сверху по кабельным конструкциям;

- шкафы должны быть с медными неизолированными шинами;

- шины должны быть промаркированы в местах присоединения краской, полосой не менее 50 мм следующих цветов: желтый - фаза L1; зеленый - фаза L2; красный - фаза L3; голубой - нулевая рабочая шина N заземленной нейтрали; зелено-желтый - нулевая защитная шина РЕ; зелено-желтый с голубыми полосами в начале и конце - нулевая защитная шина PEN;

- покраска шкафов должна быть выполнена порошковыми эмалями методом напыления;

- рабочее положение устройств в пространстве - вертикальное, допускается отклонение от вертикального положения не более 5° в любую сторону,

В устройстве реализованы следующие виды защит:

- максимально-токовая защита устройства;

- время-токовая защита двигателя;

- защита от перегрева устройства;

- защита при пробое тиристоров;

- защита от затянувшегося пуска;

- защита при обрыве фазы на входе устройства;

- защита при обрыве фазы двигателя;

- защита при ошибке системы управления;

- защита от частотного отклонения частоты питающей сети;

- защита от самопроизвольного изменения параметров настройки;

- защита минимального напряжения.

В устройстве реализованы следующие интерфейсные функции:

- отображение состояния и параметров настройки устройства;

- приём управляющей информации и параметров настройки устройства со встроенного пульта управления;

- в устройствах есть возможность регистрации передачи событий по протоколу Modbus в АСКУЭ, параметров тока и напряжения на вводах, отходящих линиях;

- в устройствах используется блок защиты, контроля и управления с возможностью регистрации и передачи событий, параметров тока и напряжения по протоколу Modbus в АСКУЭ;

- связь по каналу RS-485,

Интерфейсом устройства предусмотрены следующие сигналы:

- сброс защит;

- пуск, стоп;

- направление вращения;

- три программируемых дискретных входа;

- четыре программируемых дискретных выхода;

- два программируемых аналоговых входа;

- два программируемых аналоговых выхода;

- двунаправленный изолированный интерфейс RS-485, RS-232;

- изолированный интерфейс SPI, I2C.
