Чебоксарский электроаппаратный завод. Каталог продукции - часть 7





Реле промежуточное двухпозиционное типа РП8Т

БКЖИ.647615.001ТУ

Реле промежуточное предназначено для использования в схемах  устройств железнодорожной автоматики в

цепях напряжения постоянного тока в качестве вспомогательного реле. Особенность реле состоит в том, что оно не

должно изменять положения контактов при посадках или исчезновениях напряжения оперативного тока.

Реле выполнено на поляризованном принципе. При включении первой обмотки катушки якорь срабатывает

в одном направлении, а при включении второй обмотки – в обратном направлении.

Условия эксплуатации

Климатическое исполнение У, категория размещения «2» по ГОСТ 15150-69.

Диапазон рабочих температур окружающего воздуха от минус 50 до плюс 60 С.

Группа механического исполнения М25 по ГОСТ 30631-99.

Степень  защиты  оболочки  реле  IP40,  а  контактных  зажимов  для  присоединения  внешних  проводников  –

IP00 по ГОСТ 14255-69.

Технические данные

Основные параметры реле приведены в таблице 1.

Таблица 1

Тип

реле

Род тока

Номинальное

напряжение, V

Напряжение

срабатывания,

не более

Потребляемая

мощность при

Uн, не более

Масса

не более,

кg

Исполнение

контактов

РП8Т

Постоянный

48, 110

70% Uн

22 W

7 замыкающих и

7 размыкающих



Время срабатывания реле (время от момента подачи Uн на катушку реле до

момента замыкания замыкающего контакта), s, не более













       0,06

Замкнутые контакты допускают протекание по ним тока до 5 А.

Наименьший коммутируемый ток при напряжении не менее 24В , А









        0,5

Коммутационная способность контактов реле,  при  токе  не более 2 А или напряжении

от 24 до 250 V мощностью:

- в цепях постоянного тока с индуктивной нагрузкой (постоянная времени которой не более 0,005 s ), W

          50

- в цепях переменного тока (коэффициент мощности нагрузки не менее 0,5), VА







        450

Коммутационная износостойкость, циклы ВО















  140000

Механическая износостойкость, циклы ВО















1000000

Конструктивное исполнение по способу присоединения внешних проводников:

    заднее (винтом или шпилькой)

Габаритные размеры, mm, не более















     125х147х144

Масса, кг, не более





















         1,7



Конструкция

Механизм реле смонтирован в прямоугольном корпусе, состоящем из цоколя и кожуха.

Структура условного обозначения:

РП8Т У2

РП – реле промежуточное;

8Т – номер разработки;

У2 – климатическое исполнение (У) и категория размещения (2) по ГОСТ 15150-69.



При заказе реле необходимо указать:

- обозначение типа реле;

- климатическое исполнение и категорию размещения (У2);

- номинальное напряжение питания постоянного тока;

- род присоединения внешних проводников: заднее (винтом или шпилькой);

- номер технических условий

.





Таблица исполнений

Тип реле

Номинальное напряжение,V

Номенклатурный номер

РП8Т

48

27 108 002

110

27 108 003



Вместо знака   указывать:

2 – для заднего присоединения шпилькой;

3 – для заднего присоединения винтом.

Габаритные, установочные и присоединительные размеры реле приведены на рисунке 1, схема подключения

реле – на рисунке 2.

20 max

30±4

144 max

M

4

M

5

98

±0

,8

7x

14

=9

8

14

7

m

ax

96,5±1

71,5±1

125 max

1

5

9

13

17

21

25

29

3

7

11

15

19

23

27

31

2

6

10

14

18

4

8

12

16

30

22

26

32

20

24

28

144 max

98

±0

,8

98

14

7

m

ax

96,5±1

71,5±1

125 max

1

5

9

13

17

21

25

29

3

7

11

15

19

23

27

31

2

6

10

14

18

4

8

12

16

30

22

26

32

20

24

28

M

5

M

4

а - присоединение заднее шпилькой

б - присоединение заднее винтом

Рисунок 1 - Габаритные, установочные и присоединительные размеры реле типа РП8Т

Размеры без предельных отклонений справочные

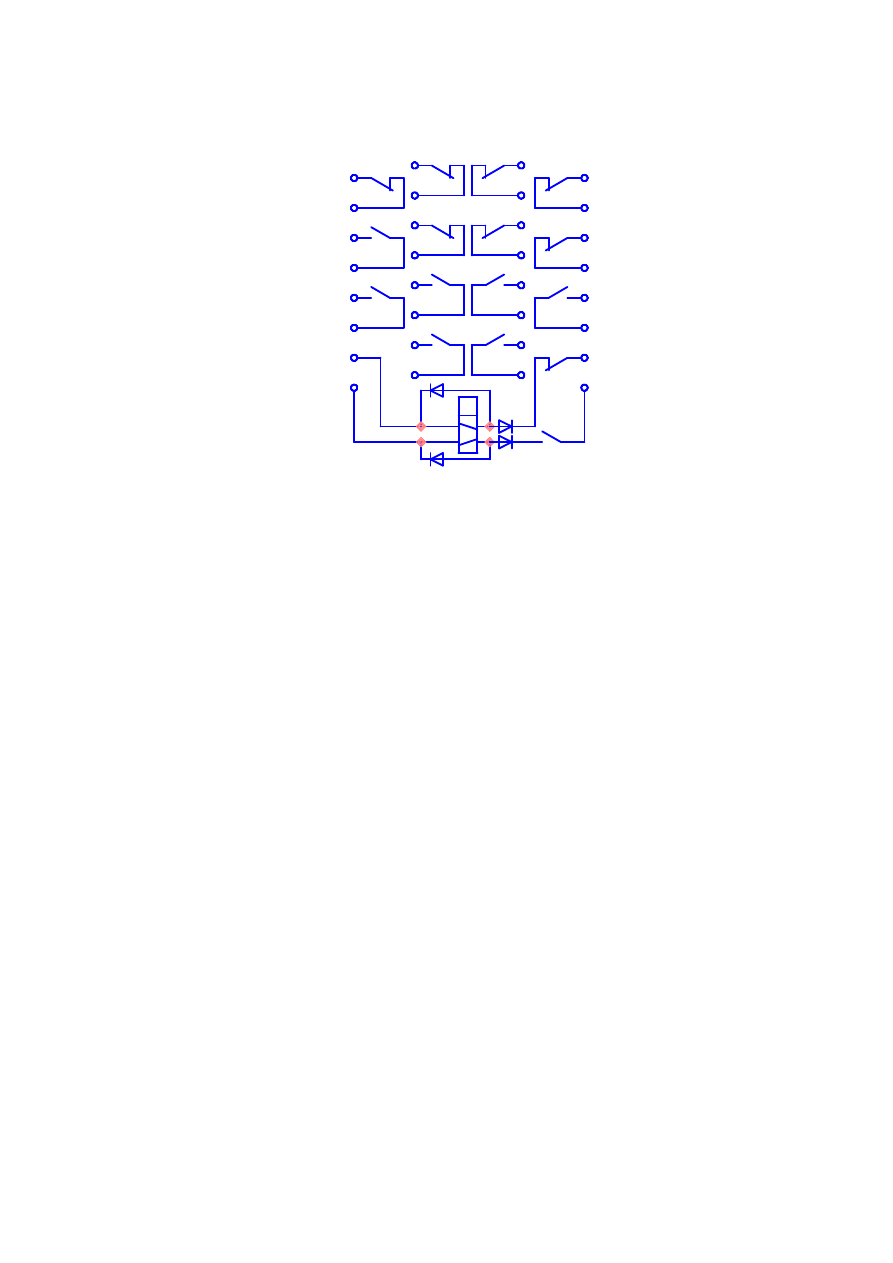

Рисунок 2 - Схема электрическая подключения

реле типа РП8Т

+
31

3
7

11

15

19

23
27

29

25

U

21

17

13

9

5

1

2
6
10
14
18
22
26
30

32

28

24

20

16

12

8

4



НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

www.

CHEAZ

.ru

Адрес АО «ЧЭАЗ»:

Факс:

Телефоны:

E-mail:

428020, г. Чебоксары, пр. И.Яковлева, 5

+7 (8352) 62-72-31

++7 (8352) 39-54-95, 39-59-28

Otm.Rekont@cheaz.ru

Реле  промежуточные  быстродействующие  герконовые  серии

РПГ-40 предназначены для применения в схемах релейной защиты

и  противоаварийной  автоматики  для  коммутации  электрических

нагрузок в цепях постоянного и переменного тока.

Реле  пригодны  для  работы  в  системах  управления  на  базе

ТИПЫ И ОСНОВНЫЕ ПАРАМЕТРЫ РЕЛЕ

Параметры реле

РПГ-41

РПГ-42

Номинальное коммутируемое напряжение, амплитудное значение

800 В

80 В

Максимальное коммутируемое напряжение, амплитудное значение

1000 В

100 В

Номинальное напряжение управляющей катушки постоянного тока

12 В

Допустимое отклонение напряжения управляющей катушки, не более

± 20 %

Максимальный коммутируемый ток, амплитудное значение

1 А

Потребляемая мощность, не более

0,35 Вт

Время замыкания контактов при срабатывании, не более

1,0 мс

Время размыкания контактов при возврате, не более

0,3 мс

Сопротивление контакта, не более

300 мОм

Максимальная частота коммутаций

90000 включений в час

Механическая износостойкость контактов, не менее

25 млн. циклов

Габаритные размеры, не более

6,4х24,4х8,6 мм

Масса реле, не более

2,5 г

2,0 г

ХАРАКТЕРИСТИКИ

Рабочее положение реле в пространстве: любое.

Вид климатического исполнения и категория исполнения УХЛ 4 по ГОСТ 15150, при этом:



верхнее предельное рабочее значение температуры окружающего воздуха принимается равным плюс 55

О

С;



нижнее предельное рабочее значение температуры окружающего воздуха принимается равным минус 40

О

С

(без выпадения инея и росы);



верхнее  значение  относительной  влажности  воздуха  не  более  80  %  при  температуре  плюс  25

О

С  без

конденсации влаги;



высота над уровнем моря не должна быть более 2000 м.

Группа условий эксплуатации М7 по ГОСТ 17516.1:



в диапазоне частот от 5 до 15 Гц с максимальным ускорением 3g,



в диапазоне частот от 16 до 100 Гц с максимальным ускорением 10g.

Сейсмостойкость: 9 баллов по MSK-64 при установке над нулевой отметкой до 25 м.

Реле промежуточные герконовые серии РПГ-40

микропроцессорной техники.

Тип реле Кате гория применения

Вид коммутации

Коммутационная

износостойкость,

число циклов

Включение

Отключение

I, мА

U, В

I, мА

U, В

РПГ-41

DС-20

DС-21

100

10

100

10

20 х10

6

500

20

500

20

10 х10

6

1

900

1

900

0,1 х10

6

AC-20

AC-21

100

10

100

10

20 х10

6

500

20

500

20

10 х10

6

1

600

1

600

0,1 х10

6

РПГ-42

DС-20

DС-21

10

10

10

10

20 х10

6

25

20

25

20

10 х10

6

1

90

1

90

0,1 х10

6

AC-20

AC-21

10

10

10

10

20 х10

6

25

20

25

20

10 х10

6

1

60

1

60

0,1 х10

6

ГАБАРИТНЫЕ, УСТАНОВОЧНЫЕ РАЗМЕРЫ И СХЕМЫ ЭЛЕКТРИЧЕСКИЕ ПРИНЦИПИАЛЬНЫЕ

Реле серии РПГ-41

Реле серии РПГ-42

Пример  записи  обозначения  реле  с  максимальным  коммутируемым  напряжением  1000  В  при  его  заказе  и  в

документации другого изделия:

«Реле РПГ-41, ТУ-27.12.24-128-05797954-2019»

159

ОТДЕЛ  ПРОДАЖ:   (8352)  39-52-65

Типоисполнения  реле приведены в таблице 1.
Таблица 1

Вместо знака     указывать:
1 –  для переднего присоединения;
2 –  для заднего присоединения шпилькой;

Габаритные,   установочные  и  присоединительные  размеры  реле  приведены  на  рисунке  1,   схемы  подключения

реле –  на рисунке 2.

РЕЛЕ   АВТОМАТИКИ   И   КОНТРОЛЯ   МОЩНОСТИ

Реле повторного включения

РПВ 258  ТУ16 523.621 82

Реле применяются на объектах электроэнергетики в схемах трехфазного автомати-

(АПВ), для двукратного действия. Назначение реле -

Условия эксплуатации

Климатическое  исполнение  реле  УХЛ4  и  20  по  ГОСТ  15150-69.

Диапазон рабочих температур окружающего воздуха от минус 20 до плюс 55 °С

10 до плюс 55 °С для исполнения О4.

Верхнее значение относительной влажности воздуха не более 80% при темпера-

 УХЛ4 и не более 98 % при температуре 35 ºС для

 исполнения О4.

Технические данные

Номинальное напряжение оперативного тока, V

110, 220

Диапазон токов удерживания выходного реле, А для исполнений                                               0,2   -  0,5 или 1 - 4



Диапазон изменения напряжения питания оперативных цепей                                                         (0,8 … 1,1) U

ном.

Диапазон выдержек времени на первое включение – t , s                                                                0,5 …15,75

1

Диапазон выдержек времени на второе включение – t , s                                                                 4,0 …126

2

Время повторной готовности – t .,s                                                                                                16, 32,  64, 128

гот

Мощность, потребляемая цепями пуска, блокирования и
разрешения подготовки, не более, W                                                                                                 2





Мощность, потребляемая оперативными цепями реле при номинальном напряжении не более  Wт:





– в режиме ожидания

         5,5

– в режиме срабатывания

Габаритные размеры,

179х218х188

Масса, не более, kg

1,6

Тип реле

Ток удерживания, А

Номинальное напряжение

оперативного тока, V

Номенклатурный номер

0,2-0,5

ДС 06.258.101

РПВ 258

1-4

110, 220

ДС 06.258.102



системы для восста-

новления работы потребителей.

Группа механического исполнения в части воздействия ВВФ М40 по ГОСТ 17516.1-90.

Степень защиты оболочки реле – IP40, а контактных зажимов для присоединения

по ГОСТ 14254-2015.

3 –  для заднего присоединения винтом.

Выдержки времени:

ческого  повторного  включения
автоматическое  включение  отключившегося  элемента  энерго

Назначение

для исполнения УХЛ4 и от минус

туре плюс  25 ºС   для  исполнения

внешних  проводников - IP00  по

РПВ-258

Конструкция

Реле смонтированы на механически прочных влагостойких цоколях и закрыты кожухами. Контактные зажимы вы-

водов реле обеспечивают подсоединение  к каждому из них одного или двух медных проводников каждый номиналь-

Структура  условного обозначения

 РПВ - 258 - Х 4
РПВ – реле повторного включения;
258 – условное обозначение конструктивного исполнения;

Х – УХЛ или О - климатическое исполнение  по ГОСТ 15150-69;

 При заказе  необходимо указать:

– обозначение типа реле;

– климатическое исполнение и категорию размещения (УХЛ4, О4)
– вид присоединения проводников
– номер технических условий.

4 –  категория размещения реле по ГОСТ 15150-69;

160

ТЕХНИЧЕСКИЕ   КОНСУЛЬТАЦИИ:   (8352)  39-58-98, 39-58-38

2

ным сечением 1,5 мм  и соответствуют  2 классу  по ГОСТ 10434-82.

Реле предназначены для переднего или  заднего присоединения внешних проводников.

– ток удерживания обмотки

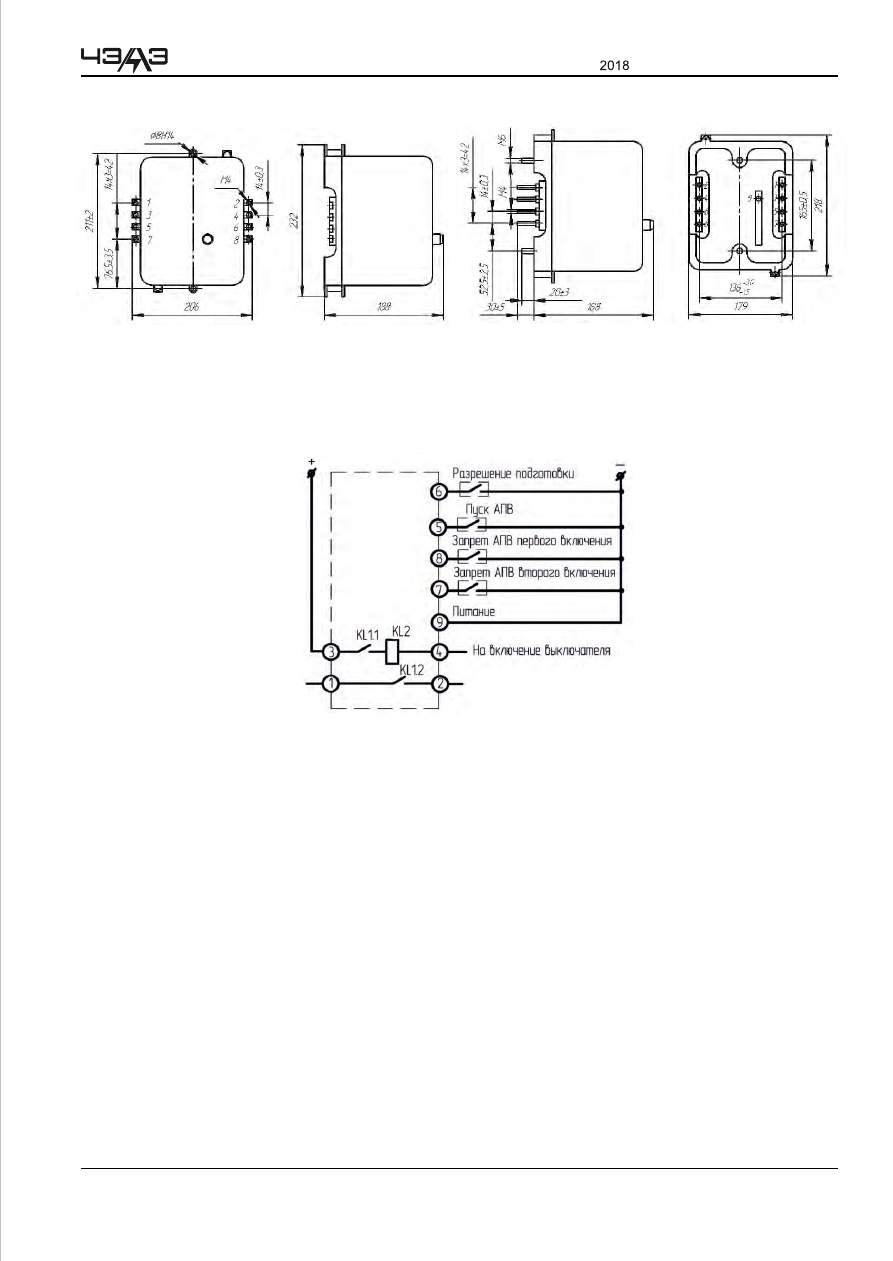

Рисунок 2 – Схема электрическая подключения реле типа РПВ-258

КАТАЛОГ  «РЕЛЕ  ЗАЩИТЫ И АВТОМАТИКИ»

 .

а - переднее присоединение

а - заднее присоединение

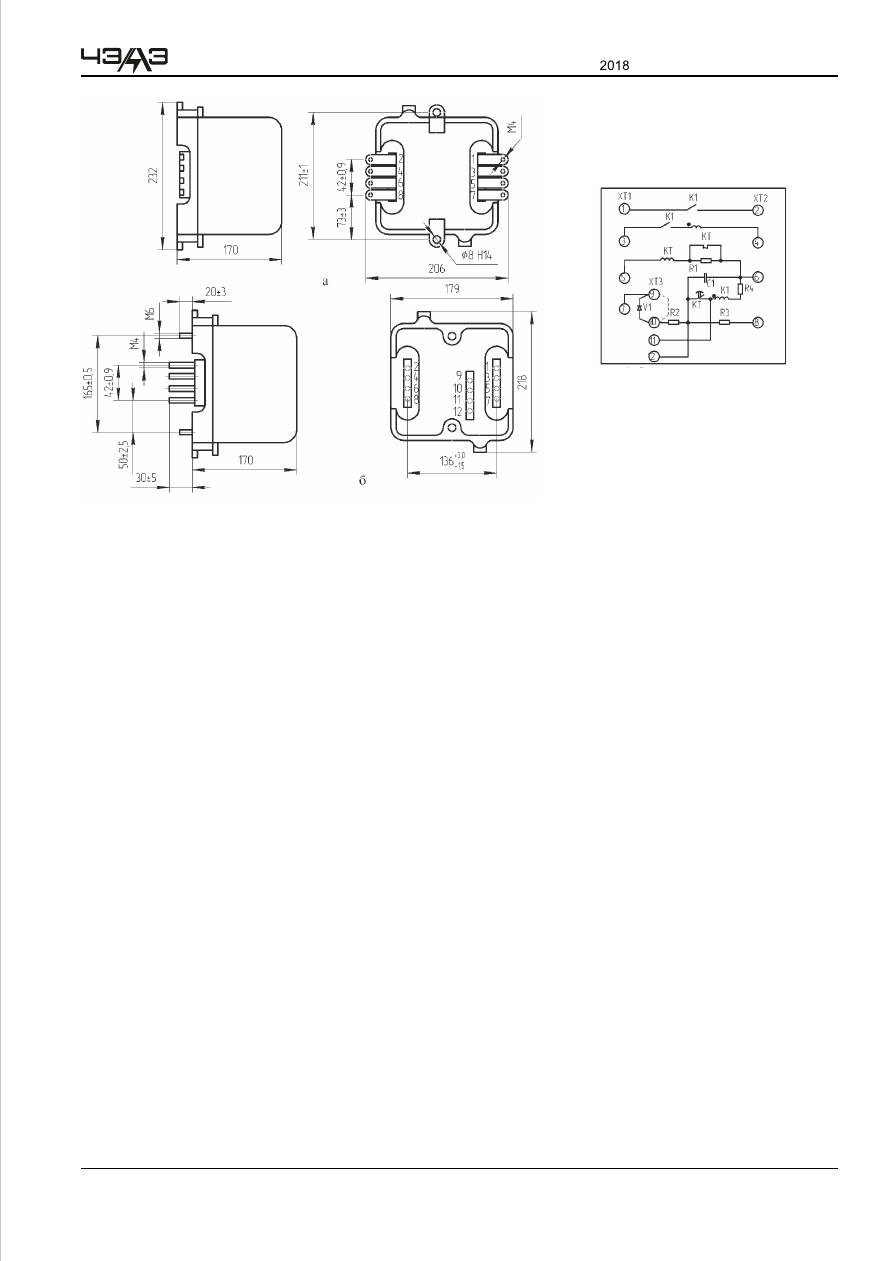

Рисунок 1 - Габаритные, установочные и присоединительные размеры реле типа РПВ-258
Размеры без предельных отклонений справочные
а - переднее присоединение
б - заднее присоединение

157

ОТДЕЛ  ПРОДАЖ:   (8352)  39-52-65

Типоисполнения реле приведены в таблице 1.
Таблица 1

РЕЛЕ   АВТОМАТИКИ   И   КОНТРОЛЯ   МОЩНОСТИ

Реле повторного включения

РПВ 58  ТУ16 523.014 79

Реле применяются на энергетических объектах, работающих на постоянном или

назначены для использования в схемах устройств релей-

Особенности

1.  При  снижении  напряжения  до  0,8  U   время  готовности  реле  к  повторному

Н

действию  не  более  2-х  мин.

2. При снятии напряжения с обмотки напряжения промежуточного реле якорь должен

положении при токе , протекающем по токовой обмотке,

Технические данные

Диапазон выдержек времени на первое включение – t , s                                                                 0,5 …9

1

Время готовности реле к повторному действию

Изменение времени готовности реле к повторному действию по сравнению со
значением, полученным в нормальных условиях, не должно отличаться более,

-при изменении температуры от плюс 20 ºС до минус 20 ºС; с                                                           10

Мощность, потребляемая токовой обмоткой промежуточного  реле
при номинальном токе не более W


1,5

Рабочий диапазон температур,  °С                                                                                                    – 20 … + 40





Климатическое исполнение по ГОСТ15150-69                                                                                   УХЛ4

Габаритные размеры, не более, мм                                                                                            179 х 218 х 170



Масса, не более, kg

3,7

Назначение

ной защиты и автоматики энергетических систем.

3. Оболочка блока имеет степень защиты – IP40, а контактные зажимы для присоеди-

IР00 по ГОСТ 14254-2015.

4. Класс безопасности по способу  защиты  человека  от поражения электрическим

током 0 по ГОСТ 12.2.007.0-75

20-30

равном 0,9 I  и выше.

н

(время заряда конденсатора) при U=U

H,

                                                        t ,s

гот.

чем на :

-при изменении температуры от плюс 20 ºС до  40 ºС; с                                                                     6

-при изменении температуры от плюс 40 ºС до  50 ºС; с                                                                    15

выпрямленном токе. Реле   пред

удерживаться  в  притянутом

 нединения внешних проводников –

Номинальное напряжение постоянного тока, V                                                                               110 или 220

Номинальный  ток удерживания  токовой обмотки промежуточного реле, А
для исполнений:

0,25;  0,5; 1; 2,5 или 4

Выдержки времени

Тип реле

Номинальное напряжение
постоянного тока, V

Номинальный ток
удерживания, A



Номенклатурный номер

0,25

06 058 001

0,5

06 058 002

06 058 003

2,5

06 058 004




220

06 058 005

0,25

06 058 006

0,5

06 058 007

06 058 008

2,5

06 058 009






     РПВ-58




110

06 058 010



РПВ-58

Вместо знака     указывать:
1 –  для переднего присоединения;
3 –  для заднего присоединения шпилькой;
3 –  для заднего присоединения винтом.

158

Рисунок 1 – Схема электрическая принципиальная
реле типа РПВ - 58

Рисунок 2 – Габаритные, установочные и присоединительные размеры реле типа РПВ - 58

Размеры без предельных отклонений справочные

а – переднее присоединение;
б – заднее присоединение.

ТЕХНИЧЕСКИЕ   КОНСУЛЬТАЦИИ:   (8352) 39-58-98, 39-58-38

Конструкция

Все элементы  схемы  смонтированы внутри корпуса,  состоящего  из  основания (цоколя) и  съемного прозрачного

кожуха.

Структура  условного обозначения

 РПВ - 58 УХЛ 4
РПВ – реле повторного включения;
58 – порядковый номер разработки;

УХЛ – климатическое исполнение реле по ГОСТ 15150-69

 При заказе  необходимо указать:

– обозначение типа реле;
– климатическое исполнение и категорию размещения (УХЛ4);
– вид присоединения внешних проводников: переднее или заднее (винтом или шпилькой);
– номер технических условий.

4 –  категория размещения реле по ГОСТ 15150-69

Габаритные,   установочные  и  присоединительные   размеры   реле  приведены  на  рисунке  2,   схемы  подклю-

чения  на  рисунке  1.

КАТАЛОГ  «РЕЛЕ  ЗАЩИТЫ И АВТОМАТИКИ»

 .















содержание      ..     5      6      7      8     ..
