Чебоксарский электроаппаратный завод. Каталог продукции - часть 2





Н А   С А Й Т Е   W W W. E L P R I . R U   и   W W W. C H E A Z . R U

Б О Л Е Е   П О Д Р О Б Н А Я   И Н Ф О Р М А Ц И Я

- Высоконадежное функционирование с расчетной средней наработ-

кой на отказ привода более 100000 часов (12 лет) на основе практи-

ческого опыта эксплуатации обширного мирового парка установлен-

ного оборудования с технологией TMEIC.

- Обеспечивается более низкий уровень гармонических искажений,

чем требуется по стандарту ГОСТ 32144 (ранее ГОСТ 13109) без при-

менения фильтра гармоник.

-  Реализовано  управление  многодвигательной  системой  от  одного

привода. Нет бросков тока и момента двигателя при переходе двига-

теля на сеть и обратно.

- Бесперебойная эксплуатация при критически важных нагрузках.



- Значительное снижение потребления электроэнергии, в особенно-

сти за счет регулирования давления / расхода.

Входной
выключатель
«включен»

Главная цепь

питания

Трехфазный источник
питания охлаждающих
вентиляторов
380 В, 50 Гц

Питание цепей
управления
трехфазное
220В, 50 Гц

Старт/Стоп

Аварийная
остановка

На отключающую

катушку вводного

выключателя

выход 3-11 кВ

Сигналы задания

        +/-0-10 B

        или 4-20 мА

4-20 мА

ВЧРП-ТМ  -  универсальный  частотно-регулируемый  электропри-
вод  переменного  тока  для  промышленных  нагрузок  мощностью  до
17,5 МВА с номинальным выходным напряжением3 кВ, 6 кВ и 10 кВ.
ВЧРП-ТМ работает как с ранее установленными так и с новыми асин-
хронными или синхронными двигателями.

Высокий КПД



                         более 97,5%





Многообмоточный трансформатор с обмотками,сдвинутыми по фазе.

Многопульсный выпрямитель на входе:

З кВ: 18-пульсный; б кВ: 36-пульсный;10 кВ: 54-пульсный

Непрерывная работа электропривода при перебоях в электроснабжении - до 300 мсек.

ПРЕИМУЩЕСТВЕННЫЕ ВОЗМОЖНОСТИ

Чистая синусоида на выходе

является результатом применения многоуров-

невого ШИМ-регулирования. Форма кривой

выходного напряжения и тока близка к чистой

синусоиде, а тепловые потери, вызванные

 гармониками, весьма незначительны.

Гармонические токи в двигателе сведены к

минимуму, поэтому пульсации момента на

 выходном валу малы, и очень мала вероятность

резонансных крутильных колебаний нагрузки.

СТАНДАРТНЫЕ

ПОДКЛЮЧЕНИЯ

ВЧРП-ТМ генерирует малое

количество гармоник и

в питающую сеть и в цепи

питания электродвигателя,

в связи с чем, не требует

специальных технических

мероприятий для подклю-

чения к системе электро-

снабжения (фильтров гар-

моник и синус-фильтров).



Отсутствие на выходе

преобразователя частоты

повышающего трансформатора и синус-

фильтра позволяет ему работать в режи-

ме векторного управления двигателем

как без датчика скорости, так и

с датчиком скорости

 (по энкодеру или таходатчику)





- перегрузка инвертора по току,

перенапряжению

- пониженное напряжение

- потеря напряжения

- замыкание на землю двигателя

- перегрузка двигателя

- перегрев

- ошибка процессора

П Р Е О Б Р А З О В А Т Е Л Ь   Ч А С Т О Т Ы   Р Е Г У Л И Р У Е М Ы Й

В Ы С О К О В О Л Ь Т Н Ы Й

с е р и и

  В Ч Р П - Т М

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ОСНОВНЫЕ ЗАЩИТНЫЕ

 ФУНКЦИИ

Питающая сеть и уровень гармоник

- трехфазная сеть напряжением

до 10 кВ +10%/-15%

  - допустимы провалы сети до 25%

без отключения привода

- допускается перегрузка привода 125%

в течение 60 сек.

- частота сети 50 Гц, ±5%

- КПД более 97,5 %

- коэффициент мощности привода (PF):

отстающий 0,95

- реальное значение PF: выше 0,95

отстающего в  диапазоне скорости 40-100%

- уровень гармоник ниже установленного

стандартом ГОСТ 32144, без фильтров

Тип выпрямителя

 - питаемый от сети переменного тока диодный

многопульсный с использованием

фазосдвигающего трансформатора

Трансформатор

- трансформатор сухого типа

- с воздушным охлаждением

- многообмоточный на стороне

 низкого напряжения

Многоуровневые ячейки инвертора

соединенные:

  по три последовательно в инверторе на 3,0 кВ

 по шесть последовательно в инверторе на 6.0 кВ

 по девять последовательно в инверторе на 10 кВ

- до 120 Гц, опция для привода на 3,0 кВ и 6,0 кВ

- для 10 кВ максимальная частота - 72 Гц

- многоуровневая форма волны на выходе

благоприятная для двигателя

- с воздушным охлаждением

ВЧРП-ТМ сохраняет

работоспособность при

кратковременных пропада-

ниях напряжения, а также

глубоких просадках до 10

секунд с подхватом враща-

ющегося двигателя после

возобновления

входного питания.

ВЧРП-ТМ может быть установлен в блочно-модульное здание (БМЗ)

контейнерного типа полной заводской готовности.

Условия

эксплуатации

ВЧРП-ТМ

в БМЗ

Температура воздуха:

   от -60°С до +45°С

Высота над уровнем

моря: не более 1000м

Окружающая среда:

не взрывоопасная,

не содержащая токо-

проводящей пыли,

агрессивных газов и

паров в концентрациях,

разрушающих металл

Внутреннее  помещение  модуля  оборудовано  освещением,  штатными

системами  отопления  и  вентиляции,  которые  в  автоматическом  режиме

поддерживают  необходимый  температурный  режим.  При  необходимости

модуль  может  оборудоваться  системами  охранной  и  пожарной  сигнализации,

автоматическими  огнетушителями.  Модуль,  при  монтаже  на  объекте,  может

устанавливаться на эстакаду. Монтаж ведется подключением кабелей вводной сети

и объекта управления.

  Б О Л Е Е   П О Д Р О Б Н А Я   И Н Ф О Р М А Ц И Я   Н А   С А Й Т Е   W W W. E L P R I . R U   и   W W W. C H E A Z . R U

уменьшается пусковой ток двигателя (в 3-4 раза)

существенно снижаются динамические нагрузки на подшипниках

электродвигателя и в кинематике механизмов, работающих с

данным электродвигателем

значительно снижаются потери электроэнергии в

электрооборудовании при пуске электродвигателей

уменьшаются просадки напряжения в сети при пуске

электродвигателей

возможность осуществления пуска электродвигателей от

источников ограниченной мощности.

УСТРОЙСТВА ПЛАВНОГО ПУСКА

ВЫСОКОВОЛЬТНЫХ

ЭЛЕКТРОДВИГАТЕЛЕЙ серии УППВЭ



Устройства плавного пуска

высоковольтных электродвигателей

серии УППВЭ успешно прошли

экспертизу и включены в

 Реестр ОВП «АК «Транснефть»





Плавный пуск достигается за счет

формирования заданного темпа нараста-

ния напряжения на электродвигателе от

нуля до номинального значения.

Цифровая система управления плавным

пуском исключает возможность создания

аварийных ситуаций при пуске и

остановке высоковольтного

электродвигателя.



ПРЕИМУЩЕСТВЕННЫЕ ВОЗМОЖНОСТИ

максимально-токовая
время-токовая защита двигателя
от затянувшегося пуска двигателя
от обрыва фазы управляющей сети
от понижения напряжения сети
от исчезновения вентиляции в УППВЭ
при недопустимом отклонении
частоты питающей сети

Внутренние  защиты УППВЭ

от перенапряжений на тиристорах

от перегрева устройства

неверное чередование фаз

внешняя авария

ограничение количества пусков

ошибка внешней автоматики

от самопроизвольного изменения

параметров настройки

род тока.............................................................

номинальное напряжение, кВ .............................

номинальный ток устройства, А ..........................

частота, Гц ........................................................

диапазон мощностей запускаемых двигателей, МВт.

пределы ограничения пускового тока ..................

напряжение питания вспомогательных цепей, В ..

регулируемое время пуска, с ..............................

количество пусков .............................................

переменный, трехфазный

3; 6,3; 12,5

350  - 3500

50

0,2 - 12,5

(1 - 4) Iном дв

~ 3 x 100; ~ 3 x 380

5 - 120

до 3-х пусков подряд  с перерывом 15 мин

Совокупная экономическая эффективность

от внедрения УППВЭ определяется:

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



Наибольший экономический эффект

достигается внедрением системы

поочередного плавного пуска группы

электродвигателей одним

устройством УППВЭ.



На принципиальной электрической схеме -

система плавного поочередного пуска

четырех электродвигателей на базе

устройства плавного пуска УППВЭ и ШВВК

(шкаф с высоковольтными

вакуумными контакторами).



Пример настройки системы многодвигательного

привода на основе УППВЭ и ВЧРП-ТМ.

экономией электроэнергии на выработку и/или

передачу тепла, пара, сжатого воздуха

за счет возможности оперативного включения

и отключения двигателей в соответствии

с графиком нагрузки

повышением срока службы двигателя

и приводного агрегата и снижением

эксплуатационных затрат на их обслуживание

за счет ликвидации ударных воздействий

при прямых пусках.

-









УППВЭ обеспечивает плавный

пуск синхронных и асинхронных

электродвигателей насосов,

компрессоров, вентиляторов,

 воздуходувок и других

производственных механизмов.

отображаются на встроенном ЖКИ экране

-

-

-

-

www.

CHEAZ

.ru

Адрес ЗАО «ЧЭАЗ»

Факс

Телефоны

E-mail

428000, г. Чебоксары, пр. И.Яковлева, 5

+7 (8352) 62-72-31

+7 (8352) 39-59-02, 62-32-45

cheaz@cheaz.ru

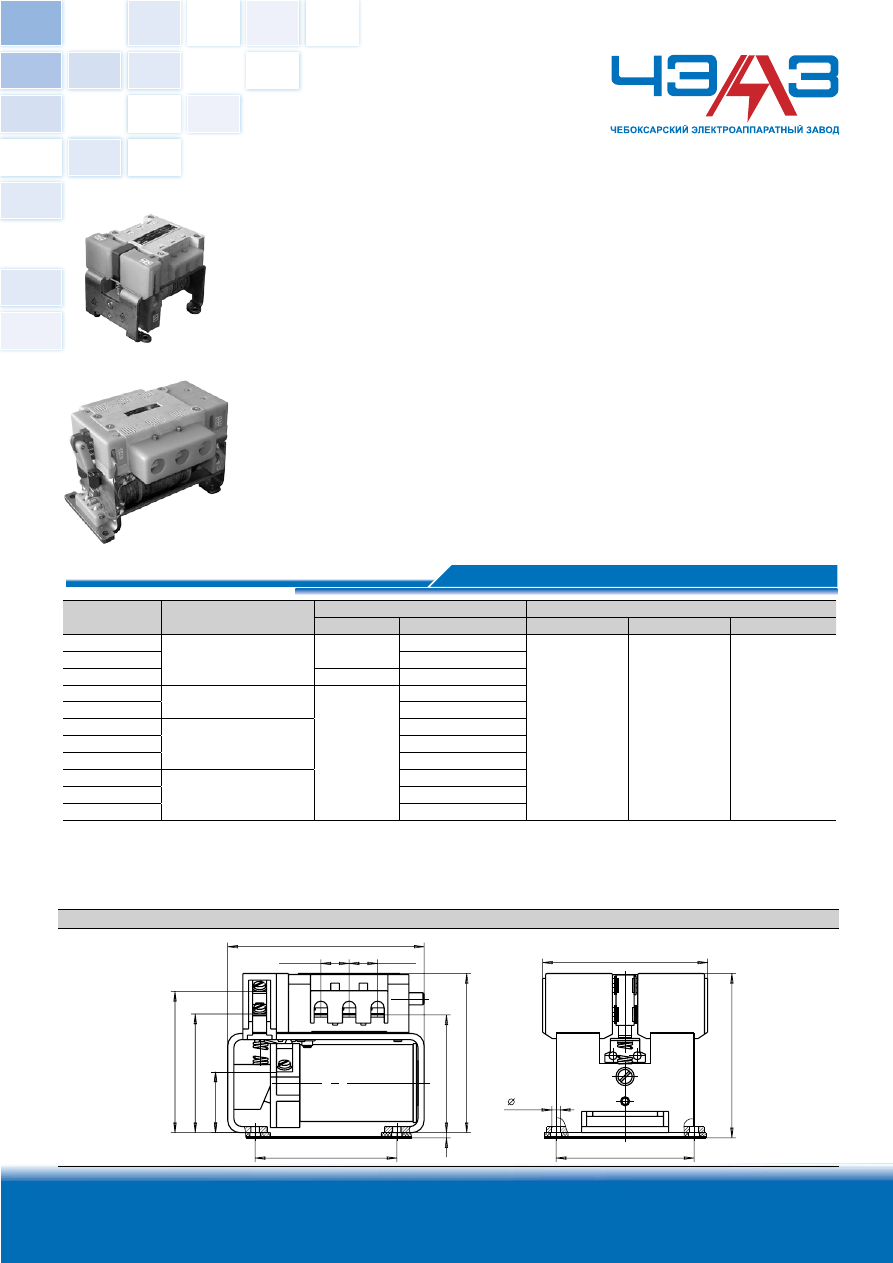

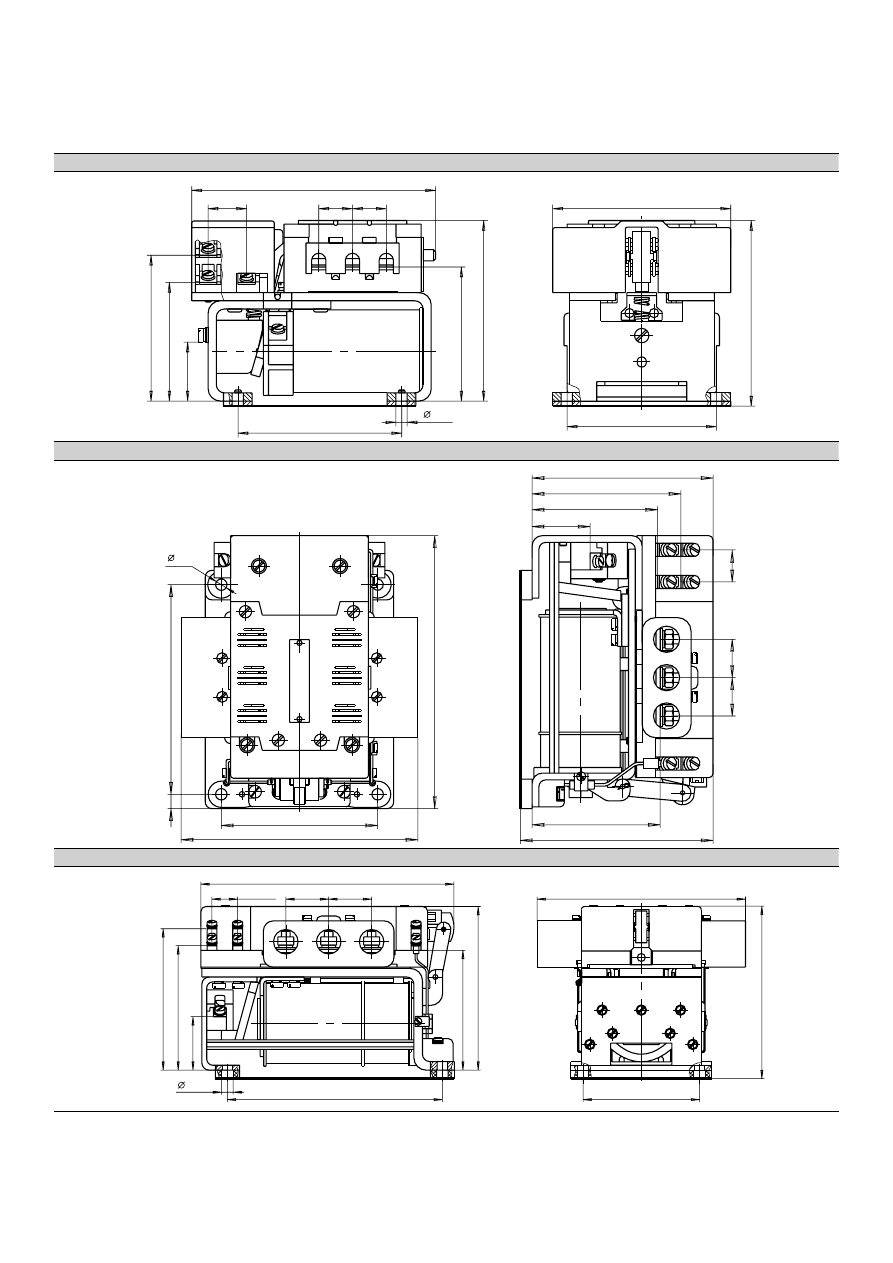

КонтаКторы элеКтромагнитные

Кэ16

Контакторы серии

КЭ16-100

Контакторы серии

 КЭ16-010

Контакторы электромагнитные низковольтные серии КЭ16 предназначены для включения

и отключения приемников электрической энергии напряжением до 660 В переменного тока

частоты 50 и 400 Гц, в т. ч. для управления асинхронными двигателями с короткозамкнутым

ротором.

Контакторы  могут  применяться  на  стационарных  и  передвижных  наземных  объектах

ВВТ, а также на объектах ВМФ.

Коммутационная износостойкость контакторов, циклов ..........................................................500000

Механическая износостойкость контакторов, циклов включения – отключения ..................... 2 млн.

Частота включений:

•  КЭ16-010ХХХВ3 .....................................................................................................................1200

•  КЭ16-025ХХХВ3 .....................................................................................................................1200

•  КЭ16-063ХХХВ3 .....................................................................................................................1200

•  КЭ16-100ХХХВ3 .......................................................................................................................600

Время включения, с, не более ..........................................................................................................0,6

Время отключения контакторов

•  с цепью управления переменного тока, с, не более ............................................................. 0,4

•  с цепью управления постоянного или выпрямленного тока, с, не более .............................0,1

Степень защиты контакторов ......................................................................................................... IP00

Степень защиты контактов главной цепи и цепи управления ..................................................... IP20

Климатическое исполнение контакторов по ГОСТ 15150 ............................................................... В3

Гарантийный срок эксплуатации, лет ................................................................................................25

Контакторы могут эксплуатироваться в широком диапазоне внешних воздействий, имеют

высокую надежность.

Тип

Номинальный ток

главных контактов, А

Количество и вид контактов

Номинальное напряжение цепи управления, В

главных

вспомогательных

постоянное выпрямленное переменное

КЭ16-010Х0В3

10

3 «з»

1 «з»+1 «р»

24, 110, 220, 27

57, 99, 171

127, 220, 380

КЭ16-010Х1В3

2 «з»

КЭ16-010Х7В3

2 «з»+1 «р»

1 «з»+1 «р»*

КЭ16-025Х5В3

25

3 «з»

2 «з»+2 «р»

КЭ16-025Х6В3

4 «з»

КЭ16-063Х3В3

63

3 «з»+1 «р»

КЭ16-063Х4В3

3 «з»+2 «р»

КЭ16-063Х5В3

2 «з»+2 «р»

КЭ16-100Х3В3

100

3 «з»+1 «р»

КЭ16-100Х4В3

3 «з»+2 «р»

КЭ16-100Х5В3

2 «з»+2 «р»

* Вспомогательный контакт на номинальный ток 10 А, номинальное напряжение 24 В постоянного или 220 В переменного

тока без индуктивной нагрузки.

Х – Номинальное напряжение цепи управления: 1 – перем. 127 В, 2 – перем. 220 В, 3 – перем. 380 В, 4 – выпрямл. 57 В,

5 – выпрямл. 99 В, 6 – выпрямл. 171 В, 7 – пост. 24 В, 8 – пост. 110 В, 9 – пост. 220 В, 0 – пост. 27 В.

Габаритные, установочные, присоединительные размеры

КЭ16-010ХХХВ3

55,5±2

69,5±2

70±0,2

14,4±0,2

14,4±0,2

97 max

61,5±2

3

84

max

4,5

+0,3

4 места

71±0,2

87

max

30±2

87 max

Основные технические данные

КЭ16-025ХХХВ3

98

max

91 max

30±2

60±2

74±2

82±0,2

18,8±0,2

17±0,2 17±0,2

124 max

68,5±2

95

max

75±0,2

5,5

+0,3

4 отв.

КЭ16-063ХХХВ3

79±2

93±2

112 max

20±0,3

23,5±

1

23,5±

1

78±2

120 max

КЭ16-06

3

7 +0,3

4 о тв.

127±0,5

9

95±0,3

146 max

35,3±2

168 max

КЭ16-100ХХХВ3

43,5±2

101±2

115±2

9

+0,3

175±0,5

21,5±0,3

35±0,3

35±0,3

209 max

98±2

135 max

170 max

95±0,3

142 max

4 отв.

КОНТАКТОРЫ ЭЛЕКТРОМАГНИТНЫЕ СЕРИИ КЭЧ

www.

CHEAZ

.ru

Адрес АО «ЧЭАЗ»:

Факс:

Телефоны:

E-mail:

428020, г. Чебоксары, пр. И.Яковлева, 5

+7 (8352) 62-72-31

+7 (8352) 39-54-95; 39-59-28

Otm.Rekont@cheaz.ru

Контакторы электромагнитные серий КЭЧ1, КЭЧ2 предназначены для включения и

отключения приемников электрической энергии напряжением до 690 В переменного

тока частоты 50, 60 и 400 Гц.

Контакторы серии КЭЧ поставляются по техническим условиям БКЖИ.644135.002ТУ

«Контакторы  электромагнитные  низковольтные  серии  КЭЧ»,  соответствуют

требованиям ГОСТ РВ 20.39.412, ГОСТ РВ 51951 и требованиям, установленным в

соответствующих разделах ТУ.

Контакторы серии КЭЧ выпускаются в нереверсивном и реверсивном исполнении с

категорией качества «ВП» по ГОСТ РВ 20.39.411.

НАЗНАЧЕНИЕ

КЭЧ1-040 … КЭЧ1-065

КЭЧ1-080 … КЭЧ1-095

КЭЧ1-115 … КЭЧ1-150

УСЛОВИЯ ЭКСПЛУАТАЦИИ

СПОСОБ ПРИСОЕДИНЕНИЯ ВНЕШНИХ ПРОВОДНИКОВ:



•

винтовыми зажимами.

ВИДЫ ВНЕШНИХ ПРОВОДНИКОВ:

•

гибкие провода без наконечников / с наконечниками;

•

жесткие провода / шины.

ОСНОВНАЯ КАТЕГОРИЯ ПРИМЕНЕНИЯ ПО ГОСТ Р 50030.4.1:

•

АС-3 для контакторов серии КЭЧ1;

•

АС-15 для контакторов серии КЭЧ2.

РЕЖИМЫ РАБОТЫ КОНТАКТОРОВ:

•

продолжительный;

•

кратковременный (длительность рабочего периода 10, 30, 60 мин);

•

повторно-кратковременный (ПВ 40 %).

РАБОЧЕЕ ПОЛОЖЕНИЕ:

•

вертикальная плоскость.

СПОСОБ КРЕПЛЕНИЯ НА ПЛОСКОСТИ:

•

винтами;

•

на DIN-рейку шириной:

    - 35 мм, 75 мм или 2×35 для контакторов серии КЭЧ1;

    - 35 мм для контакторов серии КЭЧ2.

ИЗМЕНЕНИЕ РАБОЧЕГО ПОЛОЖЕНИЯ БЕЗ УХУДШЕНИЯ ПАРАМЕТРОВ РАБОТЫ:

•

по вертикальной оси:

    - до 30

o

 в любую сторону для контакторов серии КЭЧ1;

    - до 90

o

 в любую сторону для контакторов серии КЭЧ2;

•

по горизонтальной оси:

    - до 90

o

 в любую сторону или на 180

o

 для контакторов серии КЭЧ1;

    - на 180

o

 для контакторов серии КЭЧ2.

КЭЧ1-009 … КЭЧ1-018

КЭЧ1-025 … КЭЧ1-038

Пример  записи

обозначения  контактора  серии  КЭЧ1  на  номинальный  ток  18  А,  с

шестью  главными  замыкающими,  двумя  дополнительными  размыкающими  и  двумя
дополнительными  замыкающими  контактами  на  номинальное  напряжение  цепи
управления 24 В постоянного тока, с механической блокировкой - реверсивное исполнение:

«Контактор типа КЭЧ1-018-60-22-02Р  БКЖИ.644135.002ТУ».

Пример  записи

  обозначения  контактора  серии  КЭЧ2  на  номинальный  ток  6  А,  с

тремя  главными  замыкающими  и  одним  дополнительным  замыкающим  контактом  на
номинальное напряжение цепи управления 110 В переменного тока:

«Контактор типа КЭЧ2-06-30-10-25  БКЖИ.644135.002ТУ».

БК2-П для КЭЧ2

ПВВ для КЭЧ1

ПВВ для КЭЧ2

БК1-Б для КЭЧ1

НАИМЕНОВАНИЕ ВВФ

ХАРАКТЕРИСТИКА

ЗНАЧЕНИЕ

ХАРАКТЕРИСТИКИ

Синусоидальная

вибрация

Диапазон частот, Гц

от 5 до 300

Амплитуда ускорения, м/с

2

 (g)

20 (2)

Механический удар

одиночного действия

Пиковое ударное ускорение,

м/с

2

 (g)

50 (5)

Длительность действия ударного

ускорения, мс

02 – 20

Механический удар

многократного действия

Пиковое ударное ускорение,

м/с

2

 (g)

30 (3)

Длительность действия ударного

ускорения, мс

2 – 20

Линейное ускорение

Значение линейного ускорения,

м/с

2

 (g)

30 (3)

Акустический шум

Диапазон частот, Гц

50 – 10 000

Уровень звукового давления

(относительно 2•10

-5

 Па), дБ

140

Повышенная температура среды,

o

С

плюс 60

Пониженная температура среды,

o

С

минус 50

Повышенная влажность

воздуха

Относительная влажность при

температуре 35

o

С, %

98

Атмосферное пониженное давление при эксплуатации,

Па (мм рт. ст.)

5,3•10

4

  (400)

ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ (АКСЕССУАРЫ)



Блоки вспомогательных контактов:

    - передней установки БК1-П, БК2-П для контакторов КЭЧ1, КЭЧ2 соответственно;

    - боковой установки БК1-Б для контакторов КЭЧ1.



Встроенные  ограничители  перенапряжений  (ОПН)  для  подавления

перенапряжений,  возникающих  на  катушках  контакторов.  ОПН  включаются

параллельно  катушкам  контакторов  и  устанавливаются  непосредственно  на

аппарате.



Приставки выдержки времени на срабатывание или отключение (ПВВ).



Механическая блокировка для контакторов реверсивного исполнения.

Устойчивость  контакторов  серии  КЭЧ  к  воздействию  внешних  воздействующих

факторов    (ВВФ)    соответствует    группе    унифицированного    исполнения    1У  по

ГОСТ РВ 20.39.414.1 со следующими уточнениями:

ВНЕШНИЕ ВОЗДЕЙСТВУЮЩИЕ ФАКТОРЫ:

КЭЧ2-06 … КЭЧ2-16

БК1-П для КЭЧ1

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАР

АКТЕРИСТИКИ

Серия

КЭЧ1

КЭЧ2

Тип к

онт

акт

ора

009

01

2

01

8

02

5

03

2

03

8

040

050

065

080

095

115

150

06

09

12

16

Но

минальный тепл

ов

ой т

ок

I

th

, А

20

25

32

40

50

60

60

80

80

125

125

200

200

12

20

25

25

Но

минальный

рабо

чий т

ок

I

e

, А

Но

минальное

напр

яж

ение

U

e

220, 380 В

АС-2

4.5

6

9

12.5

16

19

20

25

32.5

40

47.5

57.5

75

3

4.5

6

8

АС-3

9

12

18

25

32

38

40

50

65

80

95

11

5

150

6

9

12

16

АС-4

3

4

6

8.3

10.6

12.6

13.3

16.6

21.6

26.6

31.6

38.3

50

АС-15

0.6

0.9

0.12

0.16

Но

минальное

напр

яж

ение

U

e

660(690) В

АС-2

3

4

6

8

9

12.5

12.5

16

20

25

32.5

40

47.5

2

3

4

5

АС-3

6

8

12

16

18

25

25

32

40

50

65

80

95

4

6

8

10

АС-4

2

2.6

4

5.3

6

8.3

8.3

10.6

13.3

16.6

21.6

26.6

31.6

АС-15

0.4

0.6

0.8

0.1

Скв

озной т

ок перегр

узки в те

чение 1 с, А

210

210

240

380

430

430

720

810

900

990

1100

1100

1400

210

210

210

210

Вид и со

че

тание г

лавных

контакт

ов*

3 «з»

4 «з»

-

-

-

-

-

2 «з»+2 «р»

-

-

-

-

-

-

-

-

-

-

Тре

хпо

лю

сный

контакт

ор

(U

с

  по

ст

.)

Габ

аритные

ра

змеры, не

бо

лее, мм

ширина

45

45

45

45

45

45

55

55

55

85

85

120

120

45

45

45

45

выс

от

а

77

77

77

85

85

85

122

122

122

127

127

156

156

58

58

58

58

глу

бина

96

96

96

101

101

101

120

120

120

166

166

132

132

57

57

57

57

М

асса, не бо

лее, кг

0.6

0.6

0.6

0.6

0.6

0.6

1.8

1.8

1.8

2.5

2.5

2.7

2.7

0.4

0.4

0.4

0.4

Тре

хпо

лю

сный

контакт

ор

(U

с

  пере

м.)

Габ

аритные

ра

змеры, не

бо

лее, мм

ширина

45

45

45

45

45

45

55

55

55

86

86

120

120

45

45

45

45

выс

от

а

77

77

77

85

85

85

122

122

122

127

127

156

156

58

58

58

58

глу

бина

88

88

88

93

93

93

120

120

120

166

166

132

132

57

57

57

57

М

асса, не бо

лее, кг

0.4

0.4

0.4

0.4

0.4

0.4

1.8

1.8

1.8

2.5

2.5

2.7

2.7

0.4

0.4

0.4

0.4

Че

тыре

хпо

лю

сный



контакт

ор

(U

с

  по

ст

.)

Габ

аритные

ра

змеры, не

бо

лее, мм

ширина

45

45

45

45

-

-

85

-

85

96

-

155

-

45

45

45

45

выс

от

а

85

85

91

91

-

-

127

-

127

127

-

158

-

58

58

58

58

глу

бина

101

101

109

109

-

-

164

-

164

176

-

132

-

57

57

57

57

М

асса, не бо

лее, кг

0.6

0.6

0.7

0.7

-

-

2.2

-

2.2

3.7

-

3.0

-

0.4

0.4

0.4

0.4

Че

тыре

хпо

лю

сный



контакт

ор

(U

с

  пере

м.)

Габ

аритные

ра

змеры, не

бо

лее, мм

ширина

45

45

45

45

-

-

85

-

85

96

-

155

-

45

45

45

45

выс

от

а

85

85

91

91

-

-

127

-

127

127

-

158

-

58

58

58

58

глу

бина

93

93

101

101

-

-

164

-

164

176

-

132

-

57

57

57

57

М

асса, не бо

лее, кг

0.5

0.5

0.6

0.6

-

-

2.2

-

2.2

3.7

-

3.0

-

0.4

0.4

0.4

0.4

* «з» - з

амыкающие; «р» - ра

змыкающие

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАР

АКТЕРИСТИКИ

Серия

КЭЧ1

КЭЧ2

Тип к

онт

акт

ора

009

01

2

01

8

02

5

03

2

03

8

040

050

065

080

095

115

150

06

09

12

16

Но

минальная част

ота пере

менног

о т

ока, Гц

50, 60 и 400

50, 60 и 400

Степень з

ащиты по Г

ОС

Т 14254**

IР20

IР20

Ко

мм

утационная

изно

со

ст

ойк

ость к

онтакт

оров,

тыс. цик

лов

АС-1

2000

2000

АС-2

100

100

АС-3

2000

2000

АС-4

100

АС-15

2000

Ме

ханиче

ская изно

со

ст

ойк

ость, млн. цик

лов

10

5

10

М

ак

сим

альная част

ота вк

лю

чений в час

(безт

ок

ов

ая к

омм

утация,

 t

окр



40

o

С

)

3600

1200

3600

Но

минальное напр

яж

ение

цепи управ

ления

U

c

, В

переменный т

ок

част

оты 50 Гц

24, 42, 48, 1

10, 1

15, 220, 230, 240, 380, 400, 415, 500

12, 20, 24, 34, 36, 42, 48,

110, 120, 127, 200, 220,

230, 240, 256, 277, 380,

400, 415, 440

пост

оянный т

ок

12, 24, 36, 48, 60, 72, 1

10, 125, 220, 250, 440

12, 20, 24, 36, 48, 60, 72,

100, 1

10, 125, 155, 174,

220, 230, 240, 250, 440

По

тре

бляе

м

ая м

ощно

сть,

не бо

лее, В

т

при вк

лю

чении

8

8

8

8

8

8

30

30

30

150

150

400

400

8

8

8

8

при у

держании

8

8

8

8

8

8

30

30

30

30

30

10

10

8

8

8

8

Напр

яж

ение срабатыв

ания, не бо

лее

0,85

.U

c

0,85

.U

c

Напр

яж

ение в

озврата

(0,1

÷

 0,5)

.U

c

(0,1

÷

 0,5)

.U

c

Вре

мя вк

лю

чения, не бо

лее, сек

0,1

0,1

Вре

мя о

тк

лю

чения, не бо

лее, сек

0,1

0,1

Но

минальный тепл

ов

ой т

ок к

онтакт

ов

вспо

м

огательной цепи, А

10

10

Вид и со

че

тание  в

строенных

вспо

м

огательных к

онтакт

ов

1«з» + 1«р»

-

1«з» или 1«р»

Ко

мм

утационная

изно

со

ст

ойк

ость

вспо

м

огательных

контакт

ов,

тыс. цик

лов

ДС-13

110 В

2000 (при номинальном рабо

чем т

ок

е 0.75 А и пост

оянной времени 0.001 с)

220 В

2000 (при номинальном рабо

чем т

ок

е 0.4 А и пост

оянной времени 0.001 с)

АС-15

220 В

2000 (при номинальном рабо

чем т

ок

е 1.4 А и сos φ = 0.7)

380 В

2000 (при номинальном рабо

чем т

ок

е 0.95 А и сos φ = 0.7)

660(690) В

2000 (при номинальном рабо

чем т

ок

е 0.45 А и сos φ = 0.7)

** По з

ака

зу допускае

т

ся пост

авка конт

ак

т

оров со степенью з

ащиты конт

ак

т

ов г

лавной цепи IP00. Степень з

ащиты  конт

ак

т

оров К

ЭЧ1-080 и К

ЭЧ1-095 - IР00

www.

CHEAZ

.ru

Адрес ЗАО «ЧЭАЗ»

Факс

Телефоны

E-mail

428000, г. Чебоксары, пр. И.Яковлева, 5

+7 (8352) 62-72-31

+7 (8352) 39-59-02, 62-32-45

cheaz@cheaz.ru

КОнТАКТОры ЭлеКТрОмАгнИТные

КНЕ У, КНИ

ТУ16-94-БКЖИ.644131.001ТУ, ТУ16-94-ИБМШ.644131.005ТУ

Контакторы  КНЕ  У  относятся  к  одностабильным  электромагнитным  аппаратам  с  цепями

управления постоянного тока с самовозвратом.

Контакторы  КНИ  относятся  к  электромагнитным  поляризованным  двустабильным

коммутационным  аппаратам,  включение  и  отключение  которых  осуществляется  подачей

импульса напряжения прямоугольной формы длительностью не менее 0,3 с.

Контакторы предназначены для коммутации электрических цепей постоянного напряжения

до 132 В и переменного напряжения до 418 В частотой от 50 до 1000 Гц и могут применяться в

ответственной аппаратуре как мобильных, так и стационарных объектов: в наземной технике,

в судостроении, в авиации и космической аппаратуре, на АЭС и т. д.

Механическая износостойкость контакторов, циклов включений-отключений...........................100000

Коммутационная износостойкость, циклов .......... от 5 до 10

5

 (в зависимости от режима коммутации)

Падение напряжения в цепи контактов при токах от 0,5 А до номинального, В, не более ..............0,4

Частота включений, в час, не более ..................................................................................................1200

Время срабатывания контакторов КНЕ У, мс ..................................................................................10÷40

Время возврата, мс .............................................................................................................................1÷25

Время срабатывания и возврата контакторов КНИ, мс, не более .......................................................50

Степень защиты .................................................................................................................................. IP40

Степень защиты выводов ................................................................................................................... IP00

Гарантийный срок эксплуатации, лет ....................................................................................................20

Контакторы  могут  эксплуатироваться  в  широком  диапазоне  внешних  воздействий,  имеют

высокую надежность.

Величина

Тип

Количество контактов

номинальный ток контактов, I

н

, А

напряжение

цепи управления

постоянное, В

масса,

кг

главных,

замыкающих

вспомогательных,

переключающих

главных

вспомогательных

0

КНЕ 030У

3

2

16

5

12;

24;

27

0,14

КНЕ 020У

2

25

КНИ 030

3

1

16

КНИ 020

2

25

1

КНЕ 130У

3

2

25

12;24;27;

110;220

0,22

КНЕ 120У

2

40

КНИ 130

3

1

25

12;

24;

27

КНИ 120

2

40

2

КНЕ 230У

3

2

63

0,36

КНИ 230

1

КНЕ 220У

2

2

100

КНИ 220

1

Кне 030У, 130У, 230У

КнИ 030, 130, 230

Кне 020У, 120У, 220У

КнИ 020, 120, 220

Контакторы серии

Кне У и КнИ

Основные технические данные

Схемы электрические принципиальные

Адрес АО «ЧЭАЗ»428020,г.Чебоксары,пр.И.Яковлева,5

Телефоны



отделпродаж:(8352)39-52-65

E-mail

cheaz@cheaz.ru

www.

CHEAZ

.ru

ВЫКЛЮЧАТЕЛИ АВТОМАТИЧЕСКИЕ РЕЗЬБОВЫЕ



Предназначены для защиты от токов перегрузки и короткого замыкания,

а также нечастых оперативных включений и отключений бытовых

электрическихсетей.



Устанавливаются(заворачиваются)встандартныерезьбовыепатроны.



Имеютнадежнуюконструкцию.Простыиудобнывэксплуатации.Долговечны.

Тип

ПАР-16 ПАР-25

Максимальноенапряжение,В

250

Номинальнаячастотасети,Гц

50

Номинальныйток,А

16

25

Габаритныеразмеры,неболее,мм

(высотаxдиаметр)

92x43 94x43

Масса,неболее,г

106

110

Срокслужбы,лет

10

Гарантийныйсроксодняпродажи,лет

1

Внешние отличительные признаки

Срок службы

Наупаковкекаждогоизделия

указансрокслужбы–10лет.

Штрих-код

Наупаковкекаждогоизделия

присутствуютштрих-кодидата

изготовления.

Информация о производителе

Наднекоробки:Акционерное

общество«Чебоксарскийэлек-

троаппаратныйзавод»,428020,

г.Чебоксары,

пр.И.Яковлева,5

Вверхукаждойупаковки

нанесензнаксоответствия

изделиятребованиям

техническогорегламента

Таможенногосоюза

ПАР-16–голубой,

ПАР-25–красный.

Цвет упаковки

Сведения о соответствии

продукции

Голограмма

Предохранителипроизводства

АО«ЧЭАЗ»защищены

голограммой

Реле электРомагнитное

Рне

ТУ 16-523.583-80

Номинальные токи и количество контактов

Реле предназначены для коммутации электрических цепей постоянного напряжения до 320 В и переменного

напряжения до 418 В частотой от 50 до 2400 Гц.

Тип

Количество контактов

Номинальный ток контактов, I

Н

, А

замыкающих

размыкающих

РНЕ 66

6

6

10

РНЕ 44

4

4

16

РНЕ 31

3

1

50

РНЕ 22

2

2

Напряжения цепи управления и сопротивление обмоток реле

Напряжение цепи управления постоянное, В

Сопротивление обмото

к

, при 20°С

Номинальное, Uн

Рабочее, Uр

12

10,8 – 14,2

21 ± 2,1

24

21,6 – 28,4; 22 – 29

83 ± 8,3

27

24 – 32

108 ± 10,8

110

99 – 121

1460 ± 146

220

198 – 242

5600 ± 560

Падение напряжения цепи контактов при токах от 0,5 А до номинального, не более, В �������������0,6

Частота включений ���������������������������������������������������������������������������������������������������������� до 1200 в час

Время срабатывания, не более, с���������������������������������������������������������������������������������������������������0,04

Время возврата, не более, с �����������������������������������������������������������������������������������������������������������0,02

Механическая износостойкость, циклов �����������������������������������������������������������������������������������100000

Коммутационная износостойкость в зависимости от режима коммутации, циклов ���������������100000

Наименьший коммутируемый ток, А:

   при напряжении 30 В ������������������������������������������������������������������������������������������������������������������0,001

   при напряжении 20 В ����������������������������������������������������������������������������������������������������������������������0,5

   при напряжении 6 В ���������������������������������������������������������������������������������������������������������������������������1

Вид климатического исполнения ������������������������������������������������������������������������������������������ В 2�1, 3, 4

Температура окружающего воздуха, °С���������������������������������������������������������������������������от -60 до +85

Относительная влажность при температуре окружающего воздуха 40 °С, не более, % ���������������98

Давление окружающего воздуха, гПа ����������������������������������������������������������������������������� 3040÷1,3х10

-6

Циклическое изменение температур, °С �������������������������������������������������������������������������от -60 до +85

Плесневые грибы, иней, роса, соляной туман ������������������������������������������������������������������не страшны

Синусоидальная вибрация при ускорении до 25g, Гц �������������������������������������������������������������до 5000

Многократные удары длительностью 2÷10 мс с ускорением ����������������������������������������������������до 40g

Одиночные удары длительностью 1÷5 мс с ускорением ��������������������������������������������������������до 150g

Одиночные удары длительностью 0,2÷1 мс с ускорением ��������������������������������������������������������1000g

Линейное ускорение ������������������������������������������������������������������������������������������������������������������до 100g

Акустический шум, при звуковом давлении до 150 дБ, в диапазоне частот, Гц �����������������50÷10000

Масса, не более, кг ������������������������������������������������������������������������������������������������������������������������0,225

Рабочее положение реле ������������������������������������������������������������������������������������������������������������любое

Способ крепления реле ������������������������������������������������������ с помощью винтов в панели реле, и гаек

Присоединение монтажных проводников к выводам ��������������������������������������������������заднее, пайкой

Гарантийный срок, лет ������������������������������������������������������������������������������������������������������������������������25

Габаритные и установочные размеры

Схемы реле

РНЕ 22

РНЕ 31

РНЕ 44

Реле электромагнитное

серии РНЕ

Технические характеристики

www.

CHEAZ

.ru

Адрес ЗАО «ЧЭАЗ»

Факс

Телефоны

E-mail

РНЕ 66

428000, г. Чебоксары, пр. И.Яковлева, 5

+7 (8352) 62-72-31

+7 (8352) 39-59-02, 62-32-45

cheaz@cheaz.ru

май 2008

Каталог «Специзделий»

20

реле напряжения типа рБп-11, рБп-12

тУ 16-523.616-81

Реле  напряжения  (безопасности  персонала)  типов  РБП-11  и  РБП-12  пред-

назначены  для  отключения  электроустановок  постоянного  и  переменного  тока

при  появлении  на  их  корпусах  опасного  потенциала  относительно  земли.

Отключение  электроустановки  с  помощью  реле  осуществляется  путем  воздейс-

твия  реле  на  независимый  отключающий  электромагнитный  элемент  мощностью

до 400 Вт (ВА).

технические данные

Напряжение срабатывания реле, В:

РБП-11 ............................ ~ 24



РБП-12 ............................ - 50

Входное сопротивление, не менее, кОм:

до срабатывания ........... 7,5



после срабатывания ...... 0,5

Время срабатывания реле, не более, с ................................................................ 0,07

Максимально допустимое (кратковременное) напряжение на входе реле, В



РБП-11 ............................ ~ 380



РБП-12 ............................ - 220

Коммутируемое напряжение (постоянное и переменное), В .............................. 12 400

Ток (постоянный и переменный) коммутируемый контактами, А



замыкающим .................. 0,1 10



размыкающим ................ 0,1 3

Общее количество циклов ВО............................................................................... 3000

Габаритные размеры, мм ...................................................................................... 52х92х100

Масса, не более, кг                                                        РБП-11.............................0,45



РБП-12 ............................ 0,42

Температура окружающего воздуха, ºС............................................................от -60 до +70

Относительная влажность, при температуре

окружающего воздуха 35 ºС, не более, %..............................................................98

Реле могут эксплуатироваться в широком диапазоне внешних климатических и механи-

ческих воздействий, обладают высокой надежностью и стабильностью параметров.

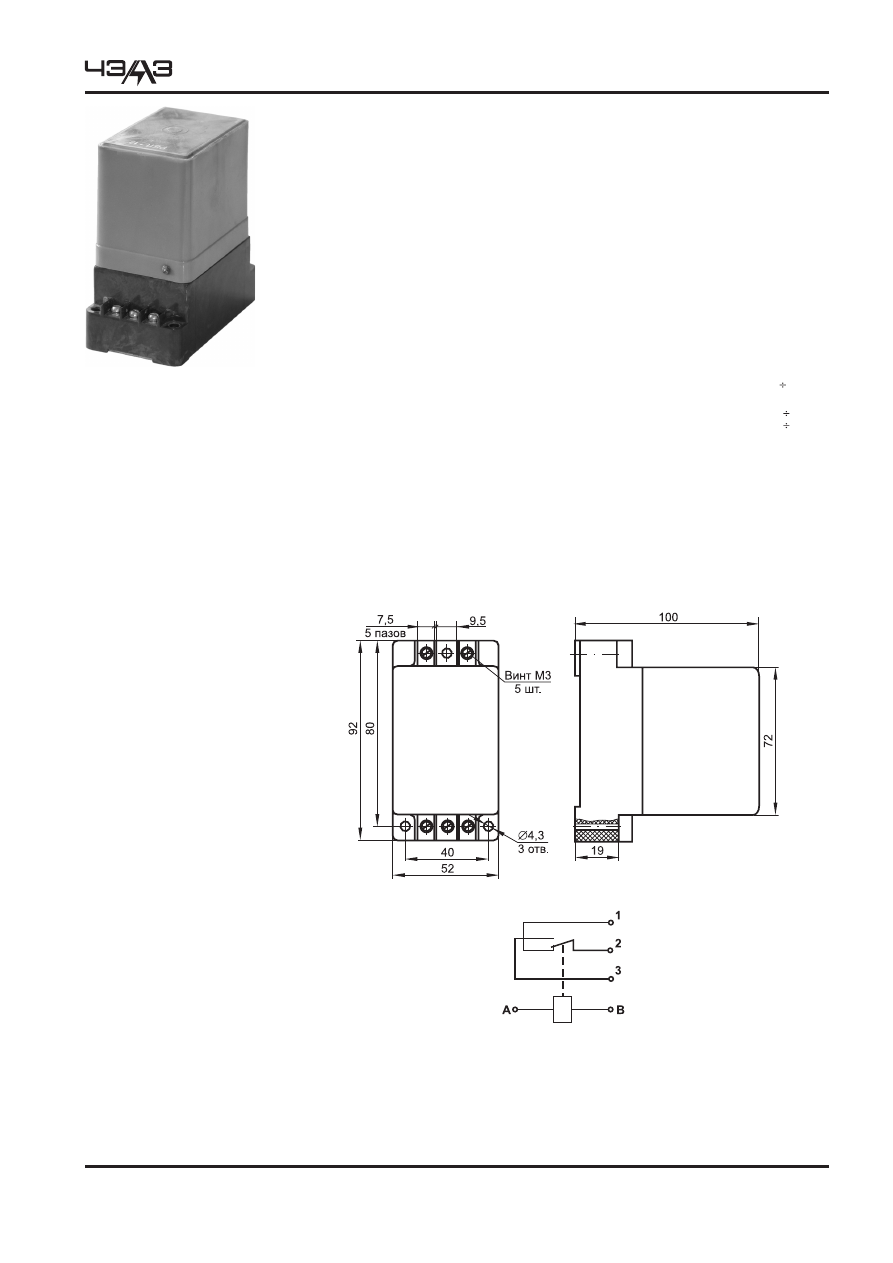

габаритные установочные размеры реле типов рБп-11, рБп-12

электрическая схема реле типов рБп-11, рБп-12

Реле напряжения типов

РПБ-11, РПБ-12

- снизить оплату электроэнергии;

- уменьшить потери энергии на линиях электропередачи, в кабелях,

  трансформаторах и распределительном оборудовании за счет уменьшения

  фазных токов;

- снизить провалы напряжения;

- увеличить срок службы трансформаторов за счет снижения температуры

  перегрева обмоток;

- подключить дополнительную нагрузку за счет снижения тока



  потребляемого с силового трансформатора;

- для проектируемых объектов снизить затраты на закупку кабелей за счет

  уменьшения их сечения;

- подавить сетевые помехи, снизить несимметрию фаз;

- улучшить качество электроэнергии.



Расчет экономического эффекта показывает, что применение в электросетях установок компенсации реактивной мощности УККРМ-7

позволяет обеспечить значительную экономию денежных средств на оплату электроэнергии при небольшом сроке окупаемости капитальных

вложений.



Установки  комплектуются  трехфазными  высоковольтными  косинусными  конденсаторами.  Конденсаторы  производятся  на  базе

металлизированной пленки (all film dielectric) и заполняются экологически безопасным импрегнатом не содержащем фенолов. В отличие от

старой технологии производства конденсаторов для компенсации реактивной мощности, новый импрегат безопасен для людей и разлагается

на составляющие вещества за неделю.

Температура окружающего воздуха,°С ........................................................................................................

Высота над уровнем моря, м, не более  .......................................................................................................................

Окружающая среда ...........................













Место разме.



Груп











от + 1 до + 40

 1000

невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и

паров, в концентрациях, разрушающих металлы и изоляцию

закрытые помещения

М1 по ГОСТ17516.1-90



Высоковольтные  регулируемые  и  нерегулируемые

установки  для  компенсации  реактивной  мощности

серии  УККРМ-7  мощностью  от  150  до  3600  квар

предназначены  для  повышения  коэффициента  мощ-

ности электроустановок промышленных предприятий и

распределительных сетей напряжением 6,3 и 10,5 кВ,

частотой 50 Гц.

Применение установок для компенсации

реактивной мощности позволяет:

-

при повышении действующего значения напряжения до 1,1 номинального;

-  при повышении действующего значении тока до 1,3 номинального, получаемого как за
счет повышения напряжения, так и за счет  высших гармоник, или того и другого вместе,
независимо от гармонического состава тока.

Установки допускают длительную работу:

Технические характеристики:

Условия эксплуатации:

- от токовых перегрузок конденсаторов;

- от протекания по конденсаторам токов высших гармоник;

- от пропадания напряжения питающей сети.

Основные виды защит:

УСТАНОВКИ КОНДЕНСАТОРНЫЕ
ДЛЯ КОМПЕНСАЦИИ РЕАКТИВНОЙ МОЩНОСТИ СЕРИИ УККРМ-7







переменный, трехфазный







6,3; 10,5











50

50; ... 150; 300; 450; 600; 750; 900; 1050; 1200; 1350;

  1500; 1800; 2100; 2250; 2400; 2700; 3150; 3600; ... 10 000





регулируемая; нерегулируемая





14







NOVAR 1206; NOVAR 1214





150; 300; 450; 600; 750; 900



220, 50 Гц





IP20;   другое - по согласованию



УХЛ4;  другое - по согласованию

800х2000х800

Состав:

УСТАНОВКИ КОНДЕНСАТОРНЫЕ
ДЛЯ КОМПЕНСАЦИИ РЕАКТИВНОЙ
МОЩНОСТИ
СЕРИИ УККРМ-7
на напряжение 6/10 кВ.

Условное обозначение:

УККРМ – 7 – Х – Х – Х – Х – Х – Х

УХЛ4

1

2

3

4

5

6

7

8

9



Конденсаторные  установки  УККРМ-7  выполняются  в  виде  шкафов

одностороннего  обслуживания,  состоящих  из  вводной  ячейки  и  конденсаторных

ячеек, количество которых зависит от мощности конденсаторной установки. Ячейки

соединяются между собой электрически - сборными шинами и механически - болтовыми

соединениями. Соединения выводов конденсаторов с шинами выполняются гибкими

перемычками.



Конденсаторные  ячейки  комплектуются  высоковольтными  косинусными

трехфазными конденсаторами, оснащенными разрядными резисторами и встроенными

предохранителями.



В  вводной  ячейке  конденсаторной  установки  находятся  трансформаторы

тока,  амперметры,  показывающие  суммарный  ток  всех  конденсаторных  батарей,

автоматика защиты, сигнализирующая о  превышении конденсаторами максимального

тока,  схема  блокировки  коммутационных    элементов  и  дверей,  обеспечивающая

безопасность обслуживания.



По желанию Заказчика конденсаторная установка может быть выполнена с

вводным разъединителем или без него.



Регулируемые  конденсаторные  установки  УККРМ-7

  позволяют  в

реальном масштабе времени, изменяя величину вносимой реактивной мощности, гибко

подстраиваться  под  изменения  нагрузки  у  потребителя.  Регулирование  происходит

ступенчато  включением/отключением  вакуумных  контакторов,  расположенных  в

конденсаторных  ячейках.  Суммарная  мощность  такой  установки  выбирается  из

условия  поддержания  заданного  cos(φ)  в  режиме  максимального  потребления

реактивной  мощности.  Применение  регулируемых  конденсаторных  установок

позволяет  избежать  перекомпенсации,  т.е.  емкостного  характера  cos(φ)  в  сети  и,

как следствие, увеличения нагрузки на питающие фидеры и штрафных санкций со

стороны электроснабжающей организации.



Автоматическое

управление

ступенями

конденсаторной

установки

осуществляется

микропроцессорным

регулятором

реактивной

мощности

(контроллером),  обеспечивающим  поддержку  протокола  обмена  Modbus  RTU  и

имеющим физические каналы связи RS-485/RS-232.



Регулируемые  конденсаторные  установки  УККРМ-7  также  обеспечивают

ручное  поочередное  включение/отключение  ступеней.  По  запросу  с  регулируемой

конденсаторной установкой поставляется программное обеспечение для интеграции

установки в АСУТП.



Нерегулируемые  конденсаторные  установки  УККРМ-7

  рассчитаны

на  компенсацию  заданной  реактивной  мощности.  Микропроцессорный  регулятор

реактивной  мощности  и  контакторы  в  нерегулируемых  конденсаторных  установках

отсутствуют.



Примеры заказа:



Установка УККРМ-7-6,3-0-900-450-2-0 УХЛ4 ШЕДК.673814.001ТУ

Установка УККРМ-7-10,5-1-1800-150-5Р-1 УХЛ4 ШЕДК.673814.001ТУ

1

 - установка конденсаторная для компенсации реактивной мощности

2

 - порядковый номер разработки

3

 - номинальное напряжение установки, кВ ...................................................................................................................................................

4

 - наличие/отсутствие разъединителя ...........................................................................................

5

 - номинальная мощность установки, квар .........

6

 - номинальная мощность наименьшей ступени регулирования, квар ...........................................................................

7

 - количество нерегулируемых и регулируемых ( цифры с буквой Р) ступеней ............................................

8

 - наличие/отсутствие дросселя .......................

9

 - климатическое исполнение и категория размещения УХЛ4 по ГОСТ 15150-69 и ГОСТ 15543.1-89



6,3; 10,5

 0 – без разъединителя; 1 – с разъединителем

 50, ... 450, 600, 750, 900, 1050, 1200, 1350, 1500, 1800, 2100, 2250, 2400, 2700, ... 10 000

150, 300, 450, 600, 750, 900

1, 2, 3, 4; 1Р, 2Р, 3Р, 4Р, 5Р, 6Р, 7Р; 8Р

0 – без дросселя; 1 – с дросселем, 134  Гц; 2 – с дросселем, 189 Гц; 1 – с дросселем, 210 Гц



СИСТЕМЫ НИЗКОВОЛЬТНОГО И ВЫСОКОВОЛЬТНОГО

ОБОРУДОВАНИЯ КОМПЕНСАЦИИ РЕАКТИВНОЙ МОЩНОСТИ

НАЗНАЧЕНИЕ

  Большинство  электрических  установок,  таких  как  электродвигатели,

трансформаторы,  системы  освещения,  сварочное  оборудование  и  пр.,  наряду  с
активной  мощностью  потребляют    реактивную  мощность.  При  этом  реактивная
мощность не связана с выполнением полезной работы, а необходима для создания
электромагнитных полей в двигателях, трансформаторах и т.д.

Потребление  реактивной  мощности  несет  в  себе  следующие  проблемы

технического и экономического характера:

уменьшение пропускной способности и дополнительные потери в линиях
электропередач
необходимость завышения мощности трансформаторов и сечений кабеля

уменьшение надежности систем энергоснабжения и снижение уровней
напряжения в сети
 увеличение платы за электрическую энергию.

§

§
§

§

Одним из методов решения этих вопросов является компенсация с

использованием конденсаторных установок, которая имеет следующие
преимущества:

§
§
§
§
§
§
§
§

ЗАО «ЧЭАЗ» разработаны и серийно производятся:

возможность применения как на низком, так и на высоком напряжении

малые потери активной мощности (0,1%)

долгий срок службы

простота эксплуатации,  отсутствие вращающихся частей

полная заводская готовность и простота монтажа

возможность размещения как в сухом неотапливаемом  помещении, так и на улице

малые массогабаритные показатели

низкая стоимость в сравнении с другими компенсирующими устройствами.

1.  Регулируемые  установки  серии  УККРМ5,  УККРМ6  на  напряжение  0,4  (0,66)  кВ  мощностью  5-1000  кВАр  с  шагом

регулирования от 5 кВАр;

2. Регулируемые и нерегулируемые установки серии УККРМ 7 на напряжение 6 (10) кВ мощностью 50 - 10 000 кВАр с шагом

регулирования от 50 кВАр;

3. Установки конденсаторные в блочно-модульном здании контейнерного типа на базе УККРМ5, УККРМ6, УККРМ7.

Наше предприятие уделяет особое внимание качеству используемых конденсаторов.
В конструкции УККРМ применяются конденсаторы производства таких фирм, как  ELECTRONICON,
ZEZ-SILKO (Чехия) и ISKRA (Словения).

-  Использование  3-фазных  конденсаторов:  позволяет  значительно,  в  сравнении  с  однофазными  конденсаторами,
сократить массогабаритные размеры установок, количество проводов и контактных соединений; увеличить надежность.
-  Конденсаторы оснащены встроенными разрядными модулями: разряд конденсаторов происходит  по  0,4 кВ до 50 В за
60 сек.;  по 6-10 кВ до 75 В за 10 мин. Это увеличивает безопасность обслуживающего персонала; исключает перегрузки
конденсаторов при повторном включении.
-  Экологичность:  экологически  чистый  и  безопасный  наполнитель  инертный  газ  (или  синтетическое  масло)  не
представляет угрозу для людей и окружающей среды.

-  Самовосстанавливающийся диэлектрик: способность конденсаторов длительное
время сохранять паспортные значения.
- Безопасность обслуживания и защита от разрыва: конденсаторы оснащены предохранителями – прерывателями,
срабатывающими в любом случае избыточного давления внутри банки. Это может произойти при перегрузке по току,
перегреве, в конце срока службы из-за большого количества самовосстанавливающихся пробоев.

Отличительные особенности применяемых конденсаторов:

Простота утилизации отработанных конденсаторных банок:

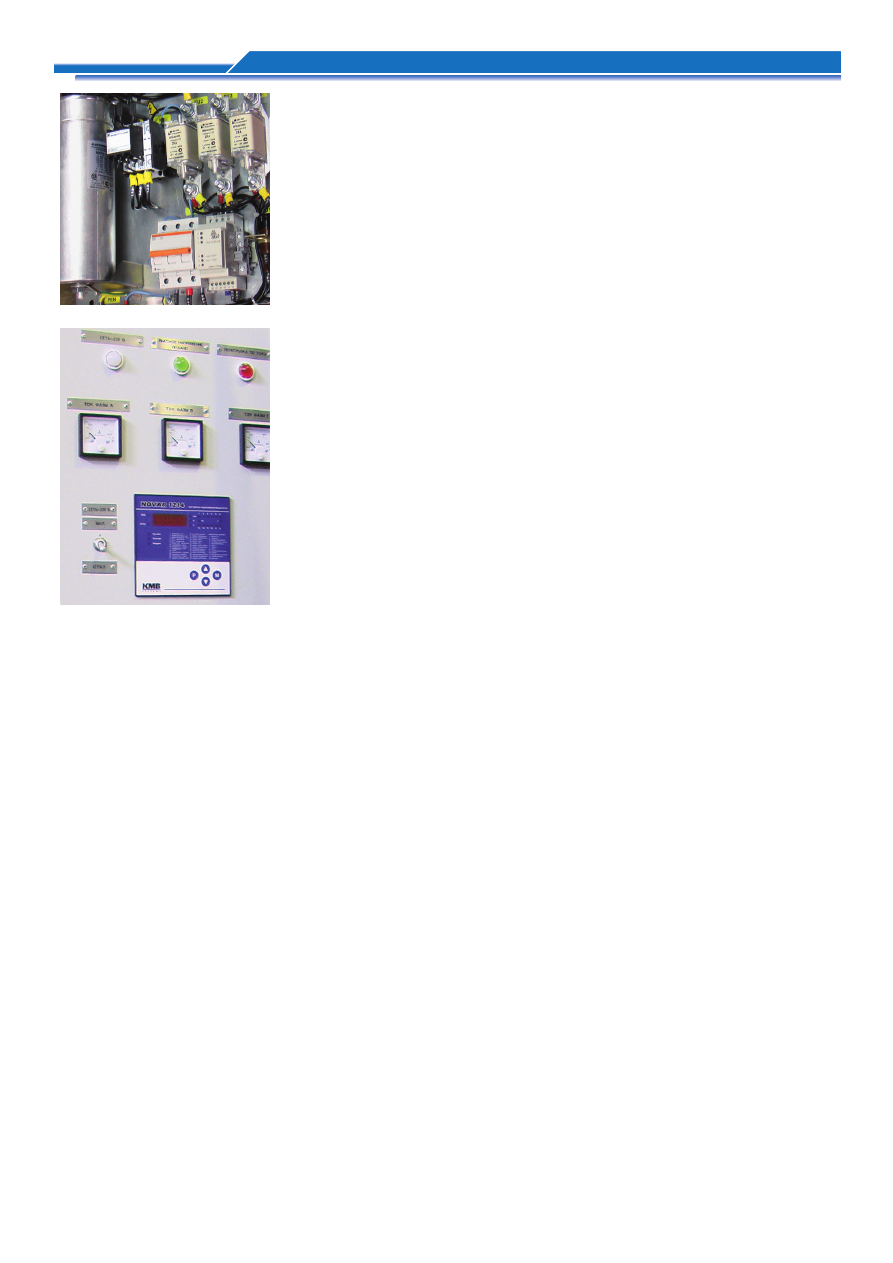

Пускатели:

        Регулятор реактивной мощности:

§

§

§

§

§

§

§

§

В  низковольтных  установках  УККРМ  0,4;  0,66  кВ  применены  специальные

пускатели  с  предварительно  замыкающимися  контактами,  которые  последовательно
соединены  с  резисторами  предварительной  зарядки  для  погашения  больших  пусковых
токов.

В установках УККРМ 6-10 кВ для этих целей применены специальные вакуумные

контакторы для коммутации емкостных нагрузок и демпфирующие реакторы.

 Количество   ступеней регулирования: до 6 при NOVAR 1005, 1206; до 8 при NOVAR

1007 или до 14 при NOVAR 1114, 1214.

  Цифровой  регулятор  реактивной  мощности  NOVAR  (Чехия)  имеет  следующие

отличительные особенности:

  Подключение:  измеряемые  сигналы    можно  подключить  к  регулятору  в

произвольной комбинации, т.е. произвольное фазное или линейное напряжение
и ток любой фазы.

  Режим  работы  автоматический  и  ручной.  В  ручном  режиме  возможен  ввод

требуемых параметров:

• Косинус – от 0,80 индуктивного до 0,90 емкостного
• Время переключения ступеней – от 5 до 1200 сек.
• Блокировка повторного включения ступени – от 5 до 1200 сек.

  В  автоматическом  режиме  автоматически  определяется  как  способ

подключения,  так  и  величина  отдельных  присоединенных  компенсирующих
ступеней.

  Подключение  и  отключение  компенсирующих  конденсаторов  осуществляется

так,  чтобы  требуемый  косинус  был  достигнут  одним  циклом  регулирования  и
минимальным количеством переключаемых ступеней.

  Прибор  выбирает  отдельные  ступени  с  учетом  их  равномерной  загрузки  и

сначала  подключает  ступени,  которые  были  отключены  раньше  всего  и  их
остаточный заряд минимальный.

  Микропроцессорный  регулятор  позволяет  производить  измерение  параметров

компенсируемой сети  с выводом результатов на его дисплей: косинус, напряжение,
ток, уровень и содержание высших гармоник.  Встроенный интерфейс RS232/RS485
позволяет передавать результаты измерения в память удаленного компьютера.

  Алгоритм  работы    регулятора  обеспечивает  правильную  работу  в  сети  с

повышенным содержанием высших гармоник.

Отличительные особенности компонентов конструкции УККРМ

Фильтрующие дроссели:

Модульность конструкции:
0,4; 0,66 кВ

6-10 кВ

Вводная  ячейка

Конденсаторные ячейки.

Сборка комплектных УККРМ: производится на предприятии-изготовителе, а на месте их размещения – только монтаж и
подключение шкафов.

При  наличии  в  компенсируемой  сети  значительных    гармонических  искажений  тока  и  напряжения,  вызванных

нелинейными    нагрузками  –  преобразователями,  дуговыми  электропечами,  тиристорными  приводами  и  т.д.,    в  УККРМ
предусмотрена  защита  от  перегрузки  конденсаторов  токами  высших  гармоник  с  помощью  специальных  фильтрующих
дросселей, включаемых последовательно с конденсатором. Для подбора параметров  образовывающегося уже частично
фильтрокомпенсирующего  контура  и  во  избежание  возникновения  резонансных  явлений  наши  специалисты  предва-
рительно производят измерения параметров сети с помощью портативного электроанализатора на предприятии Заказчика.
Фильтрующие дроссели позволяют:
- избежать резонанса и его последствий;
- фильтровать высшие гармоники и избежать последствий их влияния.

: Низковольтные установки имеют модульную конструкцию и компонуются из силовых модулей. Конструктивно

модуль представляет собой:

- каркас Г-образной формы, изготовленный из оцинкованной стали;
- на горизонтальной поверхности каркаса устанавливаются низковольтные конденсаторы;
- на лицевой вертикальной стороне каркаса устанавливаются контакторы, предохранители, токоведущие

шинки;

- производятся необходимые соединения кабелем.

: Установки УККРМ-7 представляют собой модульную конструкцию, состоящую из следующих элементов:

,  в  которой  установлены  трансформаторы  тока;  амперметры,  показывающие  ток  всех  конденсаторов;

автоматика защиты, сигнализирующая о превышении конденсаторами заданного максимального тока. Схема блокировки
коммутационных  элементов  и  дверей  обеспечивает  безопасность  обслуживания.  По  желанию  Заказчика  установка
оборудуется разъединителем.

В них расположены батареи конденсаторов на заданную реактивную мощность. В том случае, когда ячейка участвует в
регулировании, дополнительно устанавливаются реакторы и вакуумные контакторы.

Данный подход обеспечивает легкую взаимозаменяемость силовых модулей, обеспечивает простоту наращивания
мощности установки при развитии сетей предприятия.

Охлаждение тепловыделяющих элементов внутри шкафов УККРМ производится приточными вентиляторами.















содержание      ..      1      2      3      ..
