РАСПРЕДЕЛИТЕЛЬНЫЕ ПУНКТЫ НАРУЖНОЙ УСТАНОВКИ В БЕТОННЫХ ОБОЛОЧКАХ НА НАПРЯЖЕНИЕ ДО 10 кВ. Техническая информация БКЖИ.670221.005Д1 - часть 1

СОДЕРЖАНИЕ

1 Описание и работа изделия...............................................................................................4

1.1 Назначение изделия........................................................................................................4

1.2 Технические данные........................................................................................................5

1.3 Состав изделия............................................................................:...................................9

1.4 Конструкция....................................................................................................................12

1.5 Оборудование инженерных систем..............................................................................15

1.6 Устройство фундамента................................................................................................16

1.7 Маркировка и пломбирование.......................................................................................16

1.8 Упаковка..........................................................................................................................17

2 Использование по назначению........................................................................................19

2.1 Общие требования безопасности.................................................................................19

2.2 Требования пожарной безопасности............................................................................20

2.3 Требования безопасности при проведении погрузочно-разгрузочных работ............20

2.4 Монтаж БРП....................................................................................................................21

2.5 Осмотр и проверка готовности БРП..............................................................................23

2.6 Использование БРП.......................................................................................................24

3 Техническое обслуживание..............................................................................................26

3.1 Обслуживание БРП........................................................................................................26

3.2 Меры безопасности........................................................................................................27

3.3 Периодический осмотр..................................................................................................28

4 Текущий ремонт БРП........................................................................................................30

5 Капитальный ремонт БРП.................................................................................................31

6 Хранение............................................................................................................................33

7 Транспортирование...........................................................................................................34

8 Утилизация........................................................................................................................35

9 Гарантии изготовителя.....................................................................................................36

Список сокращений..............................................................................................................37

Приложение А (обязательное) Ссылочные нормативные документы.............................38

Приложение Б (справочное) Вариант компоновки БРП....................................................41

Приложение В (справочное) Примеры однолинейных схем главных цепей УВН...........42

Введение
Техническая информация предназначена для изучения распределительных пунктов наружной установки в бетонных оболочках на напряжение до 10 кВ (далее -БРП), правил их монтажа и эксплуатации. Содержит технические характеристики БРП, тип и состав изделия, а также сведения и указания об устанавливаемом оборудовании, рекомендации по монтажу, принципиальные схемы собственных нужд, а также может служить информационным материалом для проектных организаций.

Здания БРП изготавливаются по индивидуальным заказам, в которых оговариваются тип, количество и взаимное расположение устанавливаемого оборудования, наличие вспомогательных помещений, габаритные размеры здания и помещений, требования к собственным нуждам (отопление, вентиляция, освещение и т. д.), цветовое оформление и другие технические характеристики.

Основным документом, согласно которому оформляется заказ на БРП является техническое задание (ТЗ) на разработку и изготовление, выполненное по форме заво-да-изготовителя и согласованное с заказчиком.

Предприятие постоянно занимается совершенствованием конструкции зданий БРП, поэтому возможны некоторые расхождения с настоящей технической информацией, не ведущие к функциональным изменениям.

Перечень нормативных документов, упоминаемых в тексте, приведен в приложении А. Компоновка оборудования, габаритные размеры, примеры однолинейных схем приведены на рисунках Б.1, В.1, В.2 в приложениях Б, В.

1 Описание и работа изделия

1.1 Назначение изделия

БРП представляет собой бетонное здание, предназначенное для:

- приема, преобразования и распределения электрической энергии трехфазного переменного тока промышленной частоты 50 и 60 Гц в сетях электроснабжения промышленных, нефтегазодобывающих предприятий и других объектов с глухозаземленной или изолированной нейтралью;

- размещения коммутационных аппаратов, сборных и соединительных шин, вспомогательных устройств (компрессорных, аккумуляторных и др.), а также устройств защиты, автоматики, телемеханики, связи и измерений.

Здание БРП изготавливается по техническим условиям БКЖИ.670221.005ТУ соответствует ГОСТ 14693.

1.2 Технические данные

БРП эксплуатируется на открытом воздухе и имеет следующие параметры стойкости к внешним воздействующим факторам окружающей среды:

- температура окружающего воздуха от минус 40 °С до плюс 40 °С;

- относительная влажность наружного воздуха до 80 %;

- высота над уровнем моря не более 1000 м;

- стойкость БРП ветровому давлению не менее 0,3 кПа;

- стойкость БРП весу снегового покрова на 1 м2 горизонтальной поверхности

крыши не менее 3,2 кПа при коэффициенте надежности 1,0;

- стойкость БРП равномерно распределенным нагрузкам на пол не менее

2,0 кПа;

- сейсмостойкость конструкции зданий определяется проектным заданием (до 9 баллов по СП 14.13330), в общем случае - не сейсмостойкая.

БРП нельзя эксплуатировать:

- во взрывоопасной среде, а также в среде, содержащей токопроводящую пыль, едкие пары и газы, разрушающие металл и изоляцию (атмосфера типа II по ГОСТ 15150);

- в местах подверженных сильной тряске, вибрации и ударам;

- на передвижных шахтных и других установках.

Конструкция здания обеспечивает защиту внутренних помещений от осадков интенсивностью до 3 мм/мин.

Категория производственного помещения - В4 по НПБ 105-03.

Класс конструктивной пожарной опасности - СО по СП 112.13330.

Класс функциональной пожарной безопасности - Ф.5.1 по СП 112.13330.

Установленный срок службы БРП - не менее 25 лет (при условии проведения технического обслуживания или замены аппаратуры в соответствии с указаниями инструкции по эксплуатации на БРП и их составные части).

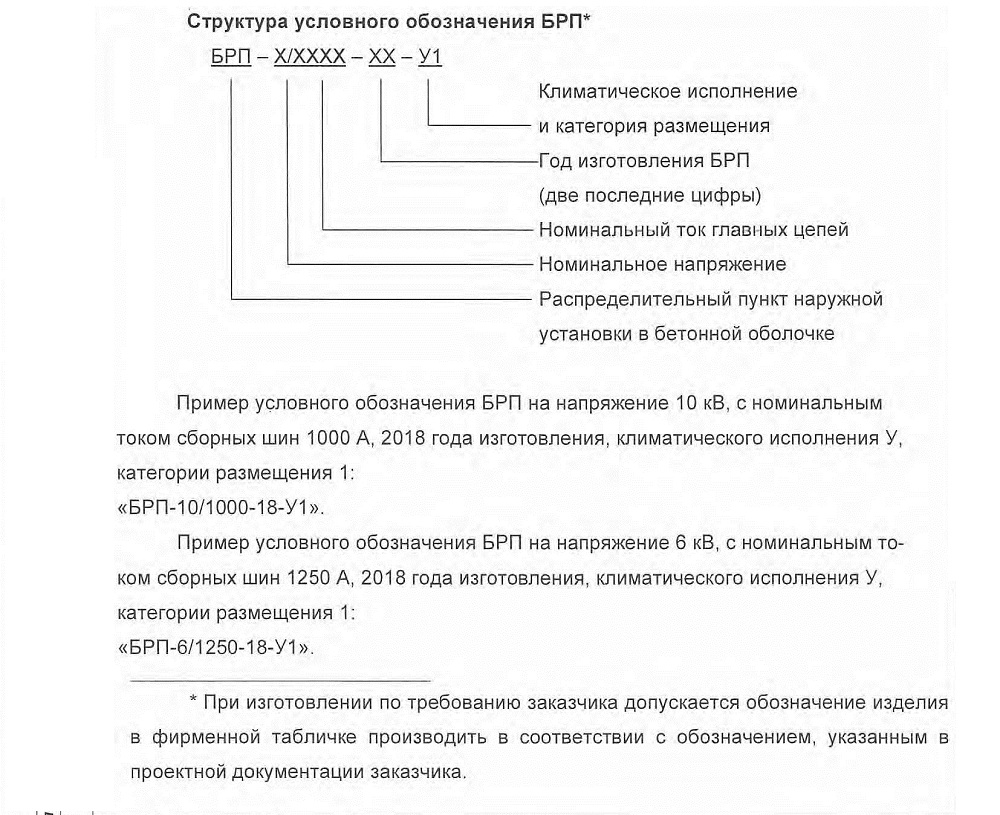

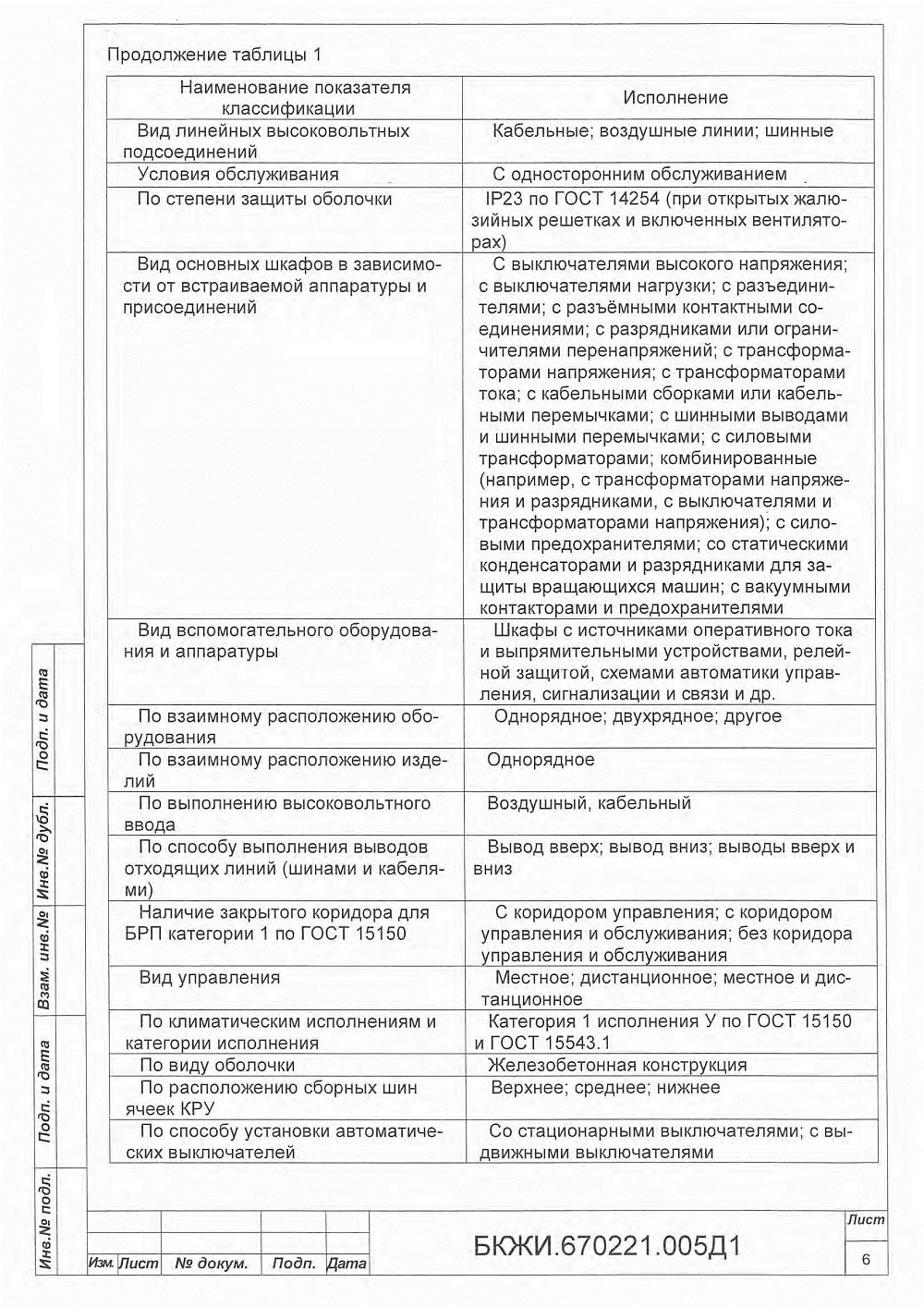

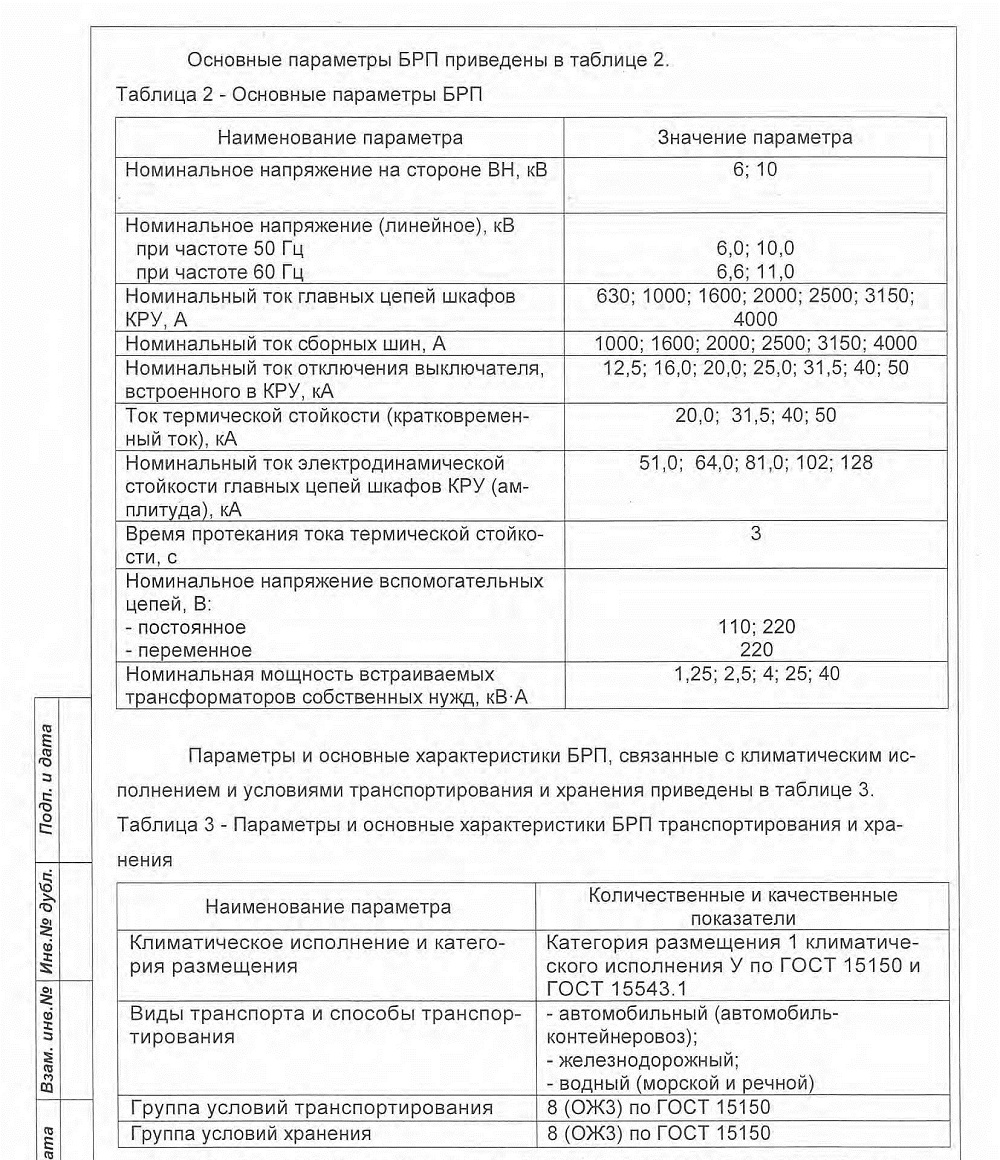

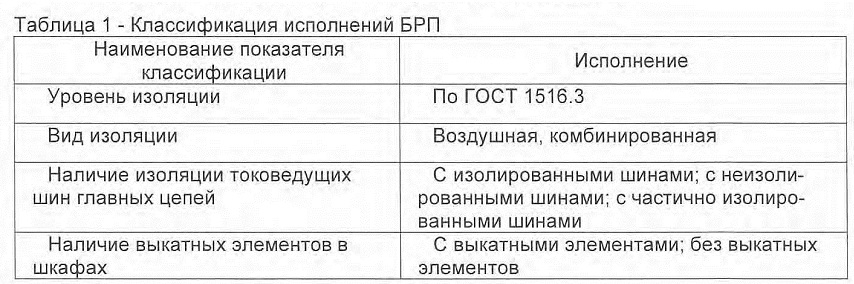

Классификация исполнений БРП приведена в таблице 1.

Климатическое исполнение шкафов УВН У и Т, категория размещения 3 по ГОСТ 15150.

Шкафы УВН по своему назначению делятся на: камеру ввода, камеру трансформатора собственных нужд (ТСН), камеру отходящей линии, камеру трансформато-ров тока и напряжения, секционного выключателя и разъединителя, камеру к силовому трансформатору (Т1, 12).

УВН выполняются по схемам соединений главных и вспомогательных цепей, представленных заказчиком.

Конструктивно УВН бывают трёх исполнений:

- без выключателя нагрузки, когда высоковольтный кабель непосредственно подключается к выводам ВН силового трансформатора (глухой ввод);

- с выключателем нагрузки и предохранителями, когда высоковольтный кабель подключается к выводам ВН силового трансформатора через выключатель нагрузки и предохранители;

- с высоковольтным выключателем, когда высоковольтный кабель подключается к выводам ВН силового трансформатора через разъединитель и выключатель.

В камерах с кабельными вводами предусмотрена возможность концевой разделки четырех трёхфазных кабелей сечением до 240 мм2, а также однофазных кабелей с пластмассовой изоляцией сечением до 500 мм2.

Во избежание ошибочных операций при обслуживании и ремонте в камерах выполнены следующие блокировки:

а) механические:

блокировка, не допускающая включение и отключение линейных и шинных разъединителей при включенном высоковольтном выключателе;

блокировка, не допускающая включение заземляющих ножей разъединителя и выключателя нагрузки при включенных главных ножах;

блокировка, не допускающая включение главных ножей разъединителя и выключателя нагрузки при включенных заземляющих ножах;

б) электрические:

блокировка, не допускающая включение высоковольтного выключателя при нахождении разъединителя в промежуточном положении;

блокировка, не допускающая включение выключателя ввода и секционного выключателя при включенных заземляющих ножах заземления сборных шин.

Примечание - Для осуществления других видов блокировок (оперативной безопасности и т.п.) согласно схемам вспомогательных цепей в камерах УВН по заказу предусмотрена возможность установки блокировочных замков и конечных выключателей положения заземляющего разъединителя.

При двухрядном расположении камер в помещении распределительных устройств (РУ) на камерах устанавливаются шинные мосты.

Шинные мосты представляют собой металлоконструкцию, собранную из двух рам с установленными на них изоляторами, шинами и шинодержателями.

Шинные мосты выполняются без разъединителей и с разъединителями для секционирования сборных шин. Приводы разъединителей размещаются на панелях шириной 250 мм, закрепленных на крайних камерах ряда распределительных устройств (справа или слева).

1.3 Состав изделия

Состав оборудования БРП определяется Заказчиком и проектными решениями и, в общем случае, должен включать в себя:

- здание БРП;

- комплект высоковольтного оборудования;

- щиты питания и распределения переменного или постоянного токов для питания оперативных цепей собственных нужд БРП;

- оборудование поддержания микроклимата и освещения;

- оборудование технических средств охраны и пожарной сигнализации.

Технические характеристики установленного в БРП оборудования и комплектующих изделий должны удовлетворять требованиям соответствующих стандартов и технических условий заводов-изгогови гелей.

Однолинейные электрические схемы главных цепей РУ должны соответствовать проектным решениям, а при изготовлении по нетиповым схемам - схемам заказчика.

Комплект высоковольтного оборудования состоит из:

- комплектных распределительных устройств - ячеек КРУ или КСО;

- шинных или кабельных мостов для соединения ячеек при двухрядном исполнении РУ;

- другого вспомогательного оборудования по требованию заказчика.

БРП в зависимости от количества встраиваемого в нее оборудования может состоять из различного количества модульных блоков.

Тип устанавливаемого оборудования, его комплектность определяется заказчиком и проектными решениями.

Тип используемой аппаратуры связи и телемеханики (при наличии) определяется заказчиком и проектными решениями.

Более подробное описание высоковольтных шкафов (типа КСО, КРУ), устанавливаемых в РУ, представлены в соответствующих технических информациях на данные шкафы, а также в соответствующих документах на покупные ячейки.

В состав оборудования поддержания микроклимата, поставляемого совместно с БРП, входят, в общем случае, следующие компоненты:

- шкаф распределительный собственных нужд (ЯСН);

- электронагреватели (конвекторы с механическим термостатом или инфракрасные обогреватели);

- электрические датчики температуры воздуха (термостаты для управления обогревателями и вентиляцией);

- электровентиляторы;

- система кондиционирования воздуха с устройством управления (кондиционеры настенного типа).

По требованию заказчика возможна установка другого типа оборудования поддержания микроклимата.

Система кондиционирования устанавливается в помещениях в зависимости от климатических условий площадки, требований по температурному режиму используемого оборудования. Необходимость установки системы определяется проектными решениями.

Количественный состав устанавливаемого в помещениях оборудования поддержания микроклимата определяется площадью помещений и климатическими условиями площадки.

Внутреннее рабочее освещение помещений обеспечивается светильниками с энергосберегающими лампами, если иное не оговорено в проектном задании.

Наружное освещение обеспечивается светильниками со степенью защиты не менее IP54 по ГОСТ 14254 и соответствует требованиям ПУЭ.

Напряжение сети рабочего освещения - 220 В.

В соответствии с требованиями СП 52.13330 аварийное и резервное освещение эвакуационных выходов из БРП с целью четкого обозначения движения человека до безопасного места оснащены аварийными светильниками, устанавливаемыми у входных дверей в БРП и обеспечивающими непрерывную работу в течение 1 ч при отключении электроэнергии. Аварийное освещение внутри здания при наличии шкафа ШОТВ осуществляется светильниками с лампами накаливания.

Для ремонтного освещения предусмотрен понижающий трансформатор 220/12 В в шкафу ЯСН.

В состав оборудования технических средств охраны и пожарной сигнализации в

общем случае входят следующие компоненты:

- контактные датчики открытия дверей (извещатели охранные магнитоконтактные);

- датчики проникновения в охраняемое пространство закрытого помещения (извещатели охранные объемные оптико-электронные);

- пожарные датчики оптоэлектронного типа (извещатели пожарные дымовые) с функцией дистанционного контроля состояния.

По требованию заказчика возможна установка другого типа оборудования технических средств охраны и пожарной сигнализации.

В комплект поставки БРП входят:

- здание БРП с оборудованием системы жизнеобеспечения (с количеством модульных блоков, устанавливаемым заводом-изготовителем в зависимости от размеров здания);

- установленный комплект инженерного оборудования;

- комплект запасных частей в соответствии с ведомостью ЗИП (запасные части, инструмент и принадлежности) на гарантийный период эксплуатации по требованию заказчика.

Перечень эксплуатационной документации входящий в комплект поставки БРП:

- паспорт на здание БРП БКЖИ.670221.005ПС;

- руководство по эксплуатации на здание БРП БКЖИ.670221.005РЭ;

- сборочный чертёж общего вида на здание БРП;

- спецификации к сборочному чертежу на здание БРП;

- схема электрических соединений на здание БРП;

- схема электрическая принципиальная на здание БРП;

- инструкции по сборке и монтажу здания БРП;

- сертификат соответствия на здание БРП (копия);

- сопроводительная документация на установленный комплект инженерного оборудования в соответствии с техническими условиями на конкретное оборудование;

- документация на комплектующую аппаратуру, подвергающуюся наладке и ремонту в процессе эксплуатации;

- копии сертификатов соответствия на установленное инженерное оборудование;

- акт приёмо-сдаточных испытаний (по требованию заказчика);

- упаковочный лист;

- ведомость эксплуатационных документов;

- ведомость ЗИП (при наличии).

В дополнительный комплект поставки подстанций входят:

- средства индивидуальной защиты (перчатки резиновые диэлектрические бесшовные, галоши диэлектрические, ковёр диэлектрический 700x700x6 мм, очки защитные «Премиум»);

- комплект плакатов по электробезопасности;

- инструменты (указатель напряжения УНН-1Д, 40-1000 В, указатель напряжения УВН-10 Д, до 10 кВ, штанга изолирующая универсальная ШОУ-1, до 1000 В, штанга изолирующая универсальная ШОУ-Ю Д, до 10 кВ, заземление переносное (тип определяется по требованию заказчика))**;

средства пожаротушения (огнетушители углекислотные); уплотнительные материалы для герметизации проходов кабелей, краска в аэрозольной упаковке цветовых тонов конструктивных элементов здания в необходимом количестве.

Комплект поставки ЗИП с основным оборудованием БРП определяется техническими условиями и эксплуатационной документацией на поставляемое оборудование.

1.4 Конструкция

Здание БРП соответствует требованиям ГОСТ 22853, применимых к стационарно устанавливаемым объектам. Надежность конструкции здания соответствует требованиям СП 20.13330.

Здание БРП в зависимости от количества встраиваемого в него оборудования может состоять из различного количества транспортабельных блоков. Количество транспортных блоков также определяется проектными решениями заказчика. Пример здания БРП указан в приложении Б.

Надземные бетонные блоки изготавливаются с размерами по ширине 2 500, 3 000 мм, по длине 5 000, 5 500, 6 000, 6 500, 7 000, 7 500 (только при ширине 2500 мм) мм и высоте 2570, 2870, 3070 мм.

Подземные бетонные блоки изготавливаются с размерами по ширине 2 500, 3 000 мм, по длине 5 000, 5 500, 6 000, 6 500, 7 000, 7 500 (только при ширине 2500 мм) мм и по высоте 1520 (внутренний 1400 мм), 1820 (внутренний 1700 мм) мм.

Угол ската крыши составляет не менее 2°.

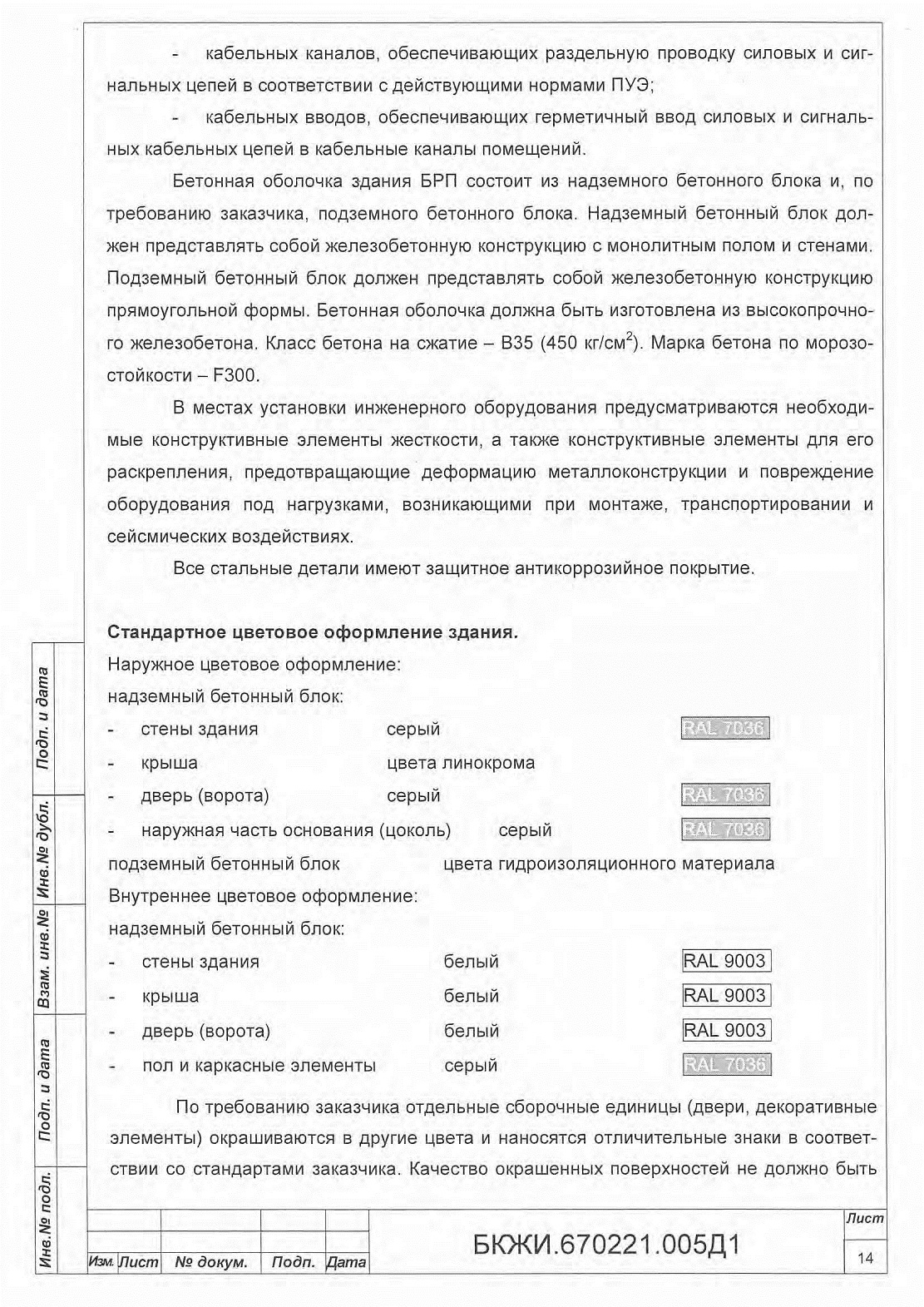

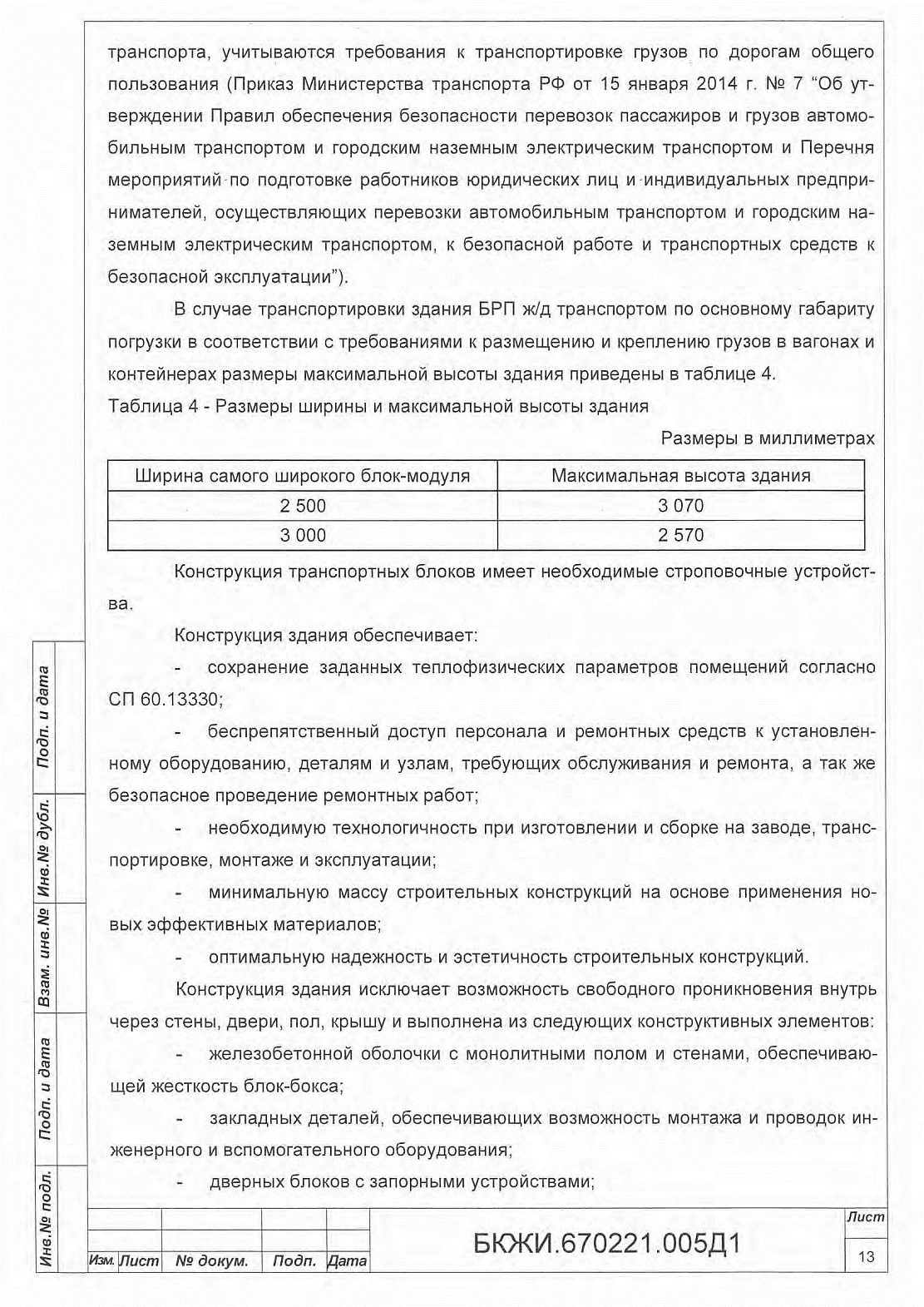

Габаритные внешние размеры обеспечивают транспортировку автомобильным, железнодорожным и водным транспортом. При использовании автомобильного
** Возможна замена производителя инструментов и типа инструментов без ухудшения технических характеристик.
