ПОДСТАНЦИИ ТРАНСФОРМАТОРНЫЕ КОМПЛЕКТНЫЕ НАРУЖНОЙ УСТАНОВКИ В БЕТОННЫХ ОБОЛОЧКАХ МОЩНОСТЬЮ ОТ 25 ДО 2500 кВА НА НАПРЯЖЕНИЕ ДО 10 кВ. Техническая информация - часть 1









СОДЕРЖАНИЕ

Введение..............................................................................................................................4

1 Описание и работа изделия.............................................................................................5

1.1 Назначение изделия......................................................................................................5

1.2 Технические данные......................................................................................................6

1.3 Состав изделия............................................................................................................12

1.4 Конструкция..................................................................................................................15

1.5 Система электроснабжения собственных нужд........................................................19

1.6 Оборудование инженерных систем............................................................................20

1.7 Устройство фундамента..............................................................................................21

1.8 Маркировка и пломбирование....................................................................................21

1.9 Упаковка.......................................................................................................................22

2 Использование по назначению......................................................................................24

2.1 Общие требования безопасности...............................................................................24

2.2 Требования пожарной безопасности..........................................................................25

2.3 Требования безопасности при проведении погрузочно-разгрузочных работ.........25

2.4 Монтаж КТПНБ.............................................................................................................26

2.5 Осмотр и проверка готовности КТПНБ.......................................................................28

2.6 Использование КТПНБ................................................................................................29

3 Техническое обслуживание............................................................................................31

3.1 Обслуживание КТПНБ.................................................................................................31

3.2 Меры безопасности.....................................................................................................32

3.3 Периодический осмотр................................................................................................33

4 Текущий ремонт КТПНБ.................................................................................................35

5 Капитальный ремонт КТПНБ..........................................................................................36

6 Хранение.........................................................................................................................38

7 Транспортирование........................................................................................................39

8 Утилизация......................................................................................................................40

9 Гарантии изготовителя...................................................................................................41

Список сокращений...........................................................................................................42

Приложение А (обязательное) Ссылочные нормативные документы...........................43





Приложение Б (справочное) Варианты компоновок КТПНБ...........................................46

Приложение В (справочное) План расположения оборудования освещения, отопления, вентиляции и розеточной сети в КТПНБ......................................................49

Приложение Г (справочное) Схема подключения оборудования освещения, отопления, вентиляции и розеточной сети КТПНБ.........................................................50

Приложение Д (справочное) План расположения оборудования охрано-пожарной сигнализации и пожаротушения в КТПНБ........................................................................51

Приложение Е (справочное) Схема подключения оборудования охрано-пожарной сигнализации и пожаротушения КТПНБ...........................................................................52

Приложение Ж (справочное) Схема электрическая принципиальная ЯСН..................53





Введение
Техническая информация предназначена для изучения подстанций трансформаторных комплектных наружной установки в бетонных оболочках (далее КТПНБ) мощностью от 25 до 2500 кВА напряжением до 10 кВ, правил их монтажа и эксплуатации. Содержит технические характеристики КТПНБ, тип и состав изделия, а также сведения и указания об устанавливаемом оборудовании, рекомендации по монтажу, принципиальные схемы собственных нужд, а также может служить информационным материалом для проектных организаций.

Здания КТПНБ изготавливаются по индивидуальным заказам, в которых оговариваются тип, количество и взаимное расположение устанавливаемого оборудования, наличие вспомогательных помещений, габаритные размеры здания и помещений, требования к собственным нуждам (отопление, вентиляция, освещение и т. д.), цветовое оформление и другие технические характеристики.

Основным документом, согласно которому оформляется заказ на КТПНБ является техническое задание (ТЗ) на разработку и изготовление, выполненное по форме завода-изготовителя и согласованное с заказчиком.

Предприятие постоянно занимается совершенствованием конструкции зданий КТПНБ, поэтому возможны некоторые расхождения с настоящей технической информацией, не ведущие к функциональным изменениям.

Перечень нормативных документов, упоминаемых в тексте, приведен в приложении А. Варианты компоновок КТПНБ, план расположения и схема подключения оборудования собственных нужд в КТПНБ, план расположения и схема подключения оборудования охрано-пожарной сигнализации и пожаротушения в КТПНБ, схема электрическая принципиальная ЯСН приведены в приложениях Б, В, Г, Д, Е, Ж.





1 Описание и работа изделия 1.1 Назначение изделия

КТПНБ представляет собой бетонное здание, предназначенное для приёма, преобразования и распределения электрической энергии трехфазного переменного тока промышленной частоты 50 и 60 Гц в сетях электроснабжения промышленных, нефтегазодобывающих предприятий и других объектов с глухозаземленной или изолированной нейтралью на стороне низкого напряжения.

Здание КТПНБ изготавливается по техническим условиям БКЖИ.670230.020ТУ и соответствует ГОСТ 14695.



1.2 Технические данные

КТПНБ эксплуатируется на открытом воздухе и имеет следующие параметры стойкости к внешним воздействующим факторам окружающей среды:

- температура окружающего воздуха от минус 40 °С до плюс 40 °С;

- относительная влажность наружного воздуха до 80 %;

- высота над уровнем моря не более 1000 м;

- стойкость КТПНБ ветровому давлению не менее 0,3 кПа;

- стойкость КТПНБ весу снегового покрова на 1 м2 горизонтальной поверхности крыши не менее 3,2 кПа при коэффициенте надежности 1,0;

- стойкость КТПНБ равномерно распределенным нагрузкам на пол не менее 2,0 кПа;

- сейсмостойкость конструкции зданий определяется проектным заданием (до 9 баллов по СП 14.13330), в общем случае - не сейсмостойкая.

КТПНБ нельзя эксплуатировать:

- во взрывоопасной среде, а также в среде, содержащей токопроводящую пыль, едкие пары и газы, разрушающие металл и изоляцию (атмосфера типа II по ГОСТ 15150);

- в местах подверженных сильной тряске, вибрации и ударам;

- на передвижных шахтных и других установках.

Конструкция здания обеспечивает защиту внутренних помещений от осадков интенсивностью до 3 мм/мин.

Категория производственного помещения - В4 по НПБ 105-03.

Класс конструктивной пожарной опасности - СО по СП 112.13330.

Класс функциональной пожарной безопасности - Ф.5.1 по СП 112.13330.

Установленный срок службы КТПНБ - не менее 25 лет (при условии проведения технического обслуживания или замены аппаратуры в соответствии с указаниями инструкции по эксплуатации на КТПНБ и их составные части).

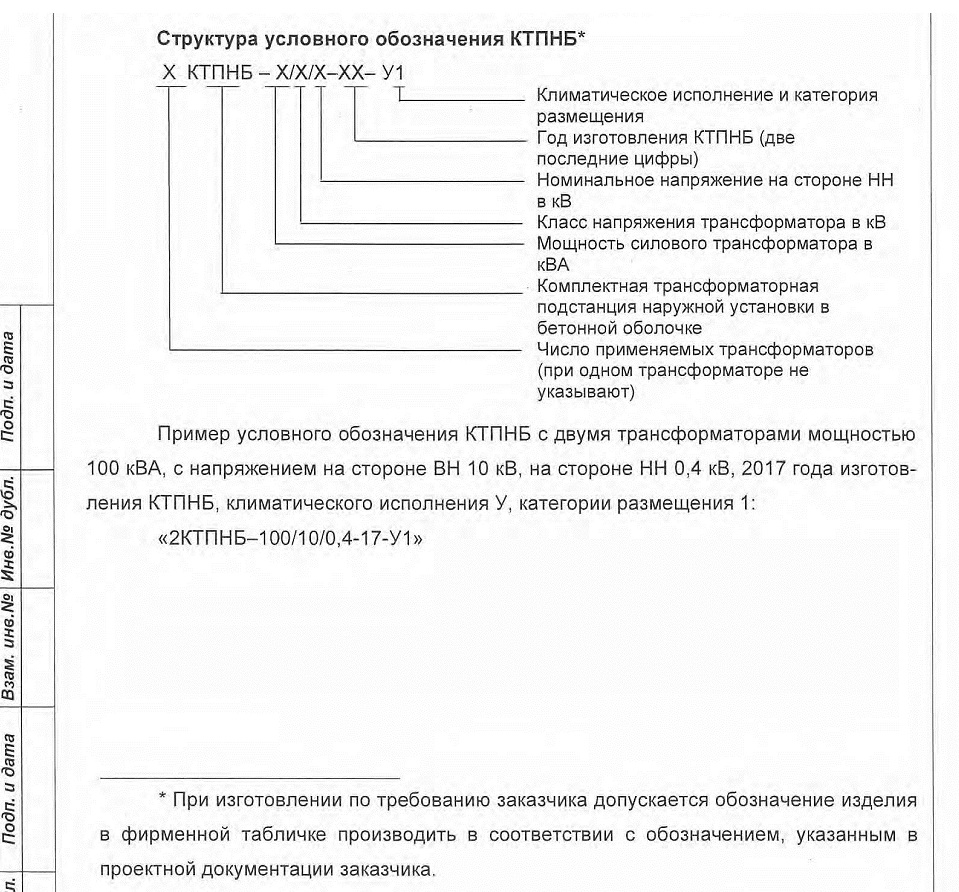

Классификация исполнений КТПНБ приведена в таблице 1.

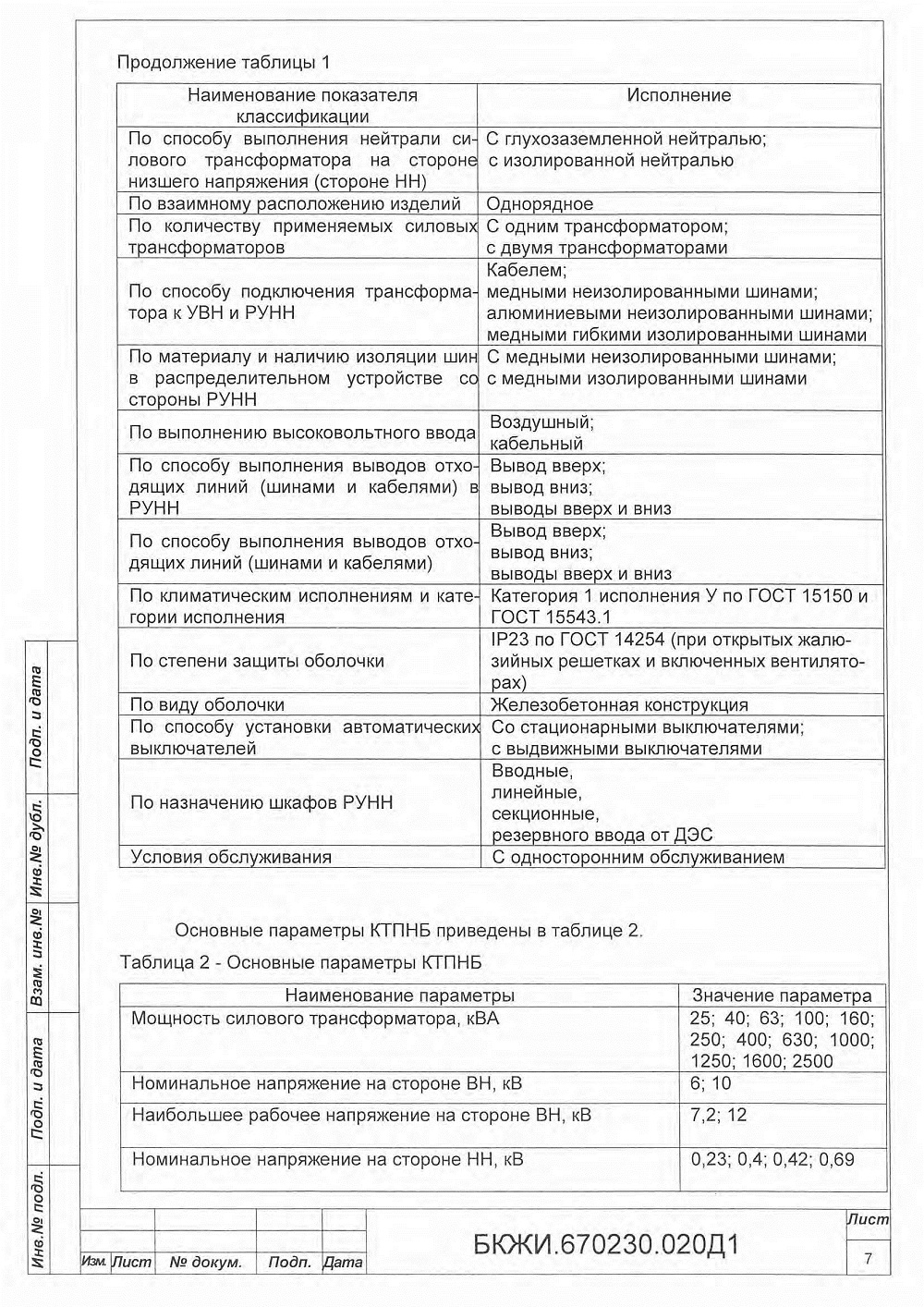

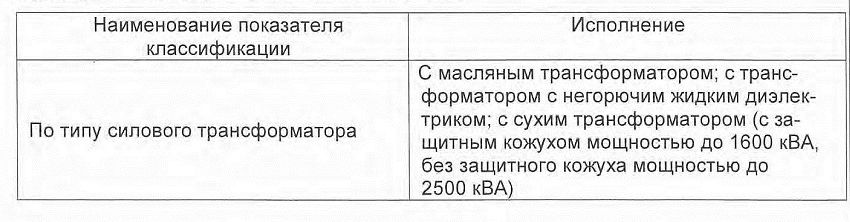

Таблица 1 - Классификация исполнений КТПНБ















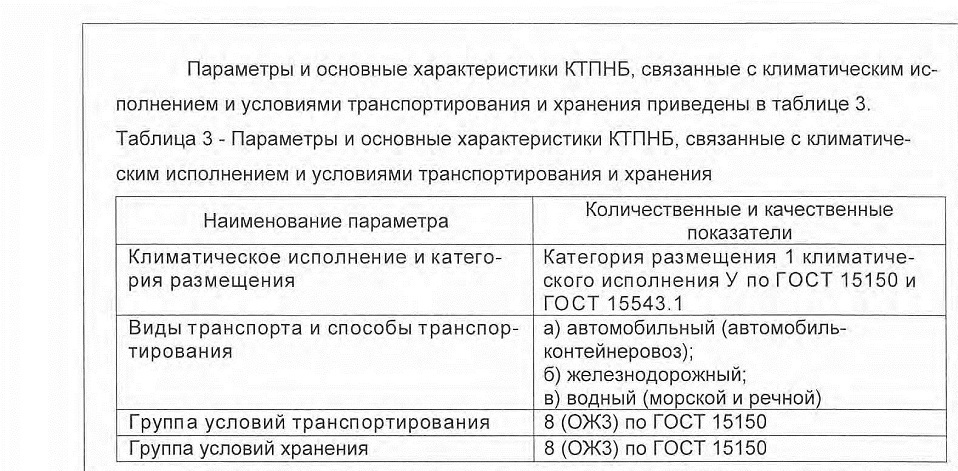

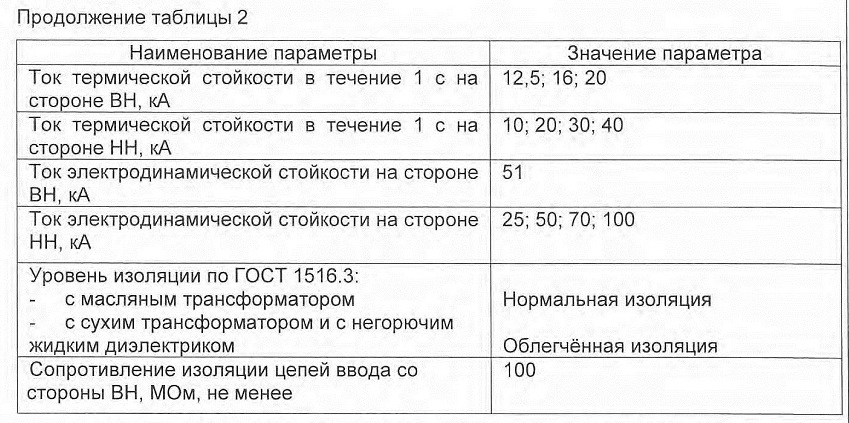

Номинальный ток вводов устройств высокого напряжения и сборных шин распределительных устройств низкого напряжения соответствует номинальному току установленного трансформатора.

Вводы и сборные шины КТПНБ допускают аварийные перегрузки на 30 % сверх номинального тока силового трансформатора продолжительностью не более трёх часов в сутки, если длительная предварительная нагрузка составляла не более 70 % номинального тока трансформатора.

По требованию Заказчика возможно комплектование КТПНБ шкафами УВН и шкафами ввода РУНН на ток в 1,4 раза большим номинального тока трансформатора, установленного в КТПНБ (время перегрузки не более двух часов). В режиме перегрузки температура нагрева контакта и элементов конструкции РУНН не нормируется, но гарантируется нормальная работа КТПНБ после устранения перегрузки.

Шины индивидуальных ответвлений от сборных шин допускают длительную нагрузку током, равным номинальному току выключателя.

Групповые ответвления от сборных шин допускают длительную нагрузку током, равным 70 % суммы номинальных токов присоединенных выключателей, но не больше номинального тока сборных шин.

Проводимость нулевой шины РУНН соответствует 50 % значения номинального тока силового трансформатора. По требованию заказчика устанавливается нулевая шина с проводимостью 75 % номинального тока силового трансформатора.





Климатическое исполнение шкафов УВН У и Т, категория размещения 3 по ГОСТ 15150.

Шкафы УВН по своему назначению делятся на: камеру ввода, камеру трансформатора собственных нужд (ТСН), камеру отходящей линии, камеру трансформаторов тока и напряжения, секционного выключателя и разъединителя, камеру к силовому трансформатору (Т1, Т2).

УВН выполняются по схемам соединений главных и вспомогательных цепей, представленных заказчиком.

Конструктивно УВН бывают трёх исполнений:

- без выключателя нагрузки, когда высоковольтный кабель непосредственно подключается к выводам ВН силового трансформатора (глухой ввод);

- с выключателем нагрузки и предохранителями, когда высоковольтный кабель подключается к выводам ВН силового трансформатора через выключатель нагрузки и предохранители;

- с высоковольтным выключателем, когда высоковольтный кабель подключается к выводам ВН силового трансформатора через разъединитель и выключатель.

В камерах с кабельными вводами предусмотрена возможность концевой разделки четырех трёхфазных кабелей сечением до 240 мм2, а также однофазных кабелей с пластмассовой изоляцией сечением до 500 мм2.

Во избежание ошибочных операций при обслуживании и ремонте в камерах выполнены следующие блокировки:

- механические:





а) блокировка, не допускающая включение и отключение линейных и шинных разъединителей при включенном высоковольтном выключателе;

б) блокировка, не допускающая включение заземляющих ножей разъединителя и выключателя нагрузки при включенных главных ножах;

в) блокировка, не допускающая включение главных ножей разъединителя и выключателя нагрузки при включенных заземляющих ножах;

- электрические:

а) блокировка, не допускающая включение высоковольтного выключателя при нахождении разъединителя в промежуточном положении;

б) блокировка, не допускающая включение выключателя ввода и секционного выключателя при включенных заземляющих ножах заземления сборных шин.

Примечание - Для осуществления других видов блокировок (оперативной безопасности и т.п.) согласно схемам вспомогательных цепей в камерах УВН по заказу предусмотрена возможность установки блокировочных замков и конечных выключателей положения заземляющего разъединителя.

При двухрядном расположении камер в помещении распределительных устройств (РУ) на камерах устанавливаются шинные мосты.

Шинные мосты представляют собой металлоконструкцию, собранную из двух рам с установленными на них изоляторами, шинами и шинодержателями.

Шинные мосты выполняются без разъединителей и с разъединителями для секционирования сборных шин. Приводы разъединителей размещаются на панелях шириной 250 мм, закрепленных на крайних камерах ряда распределительных устройств (справа или слева).

РУНН представляет собой комплект шкафов с установленными в них аппаратами, измерительными и защитными приборами и вспомогательными устройствами. Комплект предусматривает все внутренние электрические соединения как главных, так и вспомогательных цепей.

Шкафы РУНН по своему функциональному назначению делятся на: вводные, линейные и секционные.

В качестве силовой защитно-коммутационной аппаратуры в шкафах РУНН применяются автоматические выключатели.

Установка выключателей в шкафах РУНН может быть выдвижного или стационарного исполнения.

Выключатели выдвижного исполнения могут находиться в шкафах РУНН как в рабочем, так и в контрольном положениях.





При контрольном положении выключателей втычные контакты главной цепи выключателей разомкнуты, а вспомогательные цепи остаются включенными, при этом двери отсека выключателя закрыты.

В качестве силовых аппаратов в РУНН применяются автоматические выключатели серий ВА (ОАО «Контактор», ОАО «ДЗНВА»), «Электрон» (ОАО «Контактор») выключатели серий Compact NS, Masterpact NT и NW фирмы «Schneider Electric» и Sace Emax, Tmax и Х1 фирмы «АВВ»и др. Марка и тип выключателя определяется заказом (опросным листом).

Оперативное обслуживание двухстороннего шкафа производится с фасада, доступ к ошиновке и кабельным присоединениям осуществляется с задней стороны шкафа. При одностороннем исполнении РУНН обслуживание и доступ производится только с фасада.

В РУНН предусмотрены следующие защиты:

- защита от перегрузки и максимально-токовая защита с выдержкой времени;

- от коротких однофазных замыканий;

- от коротких междуфазных замыканий;

- от коротких замыканий в обмотках и на выводах трансформаторов высоковольтными предохранителями;

- цепей управления и цепей сигнализации автоматическими выключателями.

В РУНН имеется сигнализация:

- автоматического ввода резерва (АВР);

- состояния вводных и секционного выключателей;

- состояния отходящих выключателей (по заказу);

- аварийного отключение вводных и секционного выключателей;

- перегрева обмоток силовых трансформаторов;

- аварийного отключения вводного выключателя.

Для безопасности обслуживания в шкафах предусмотрены следующие блокировки автоматических выключателей:

- невозможность установки выдвижного аппарата в рабочее положение при включённом положении автоматического выключателя;

- невозможность выкатывания выдвижного аппарата из рабочего положения в испытательное при включённом положении автоматического выключателя;

- включение выдвижного автоматического выключателя в промежуточных положениях;



- механическая для автоматов с ручными приводами, не позволяющими открывать дверь при включённом автоматическом выключателе.

1.3 Состав изделия

Состав оборудования КТПНБ определяется Заказчиком и проектными решениями и, в общем случае, должен включать в себя:

- здание КТПНБ, которое разделяется перегородками, выполненными из несгораемых материалов, на отсеки: УВН, РУНН, трансформаторный(ые) отсек(и);

- комплект высоковольтного оборудования;

- силовой трансформатор;

- распределительное устройство низшего напряжения РУНН;

- щиты питания и распределения переменного или постоянного токов для питания оперативных цепей собственных нужд КТПНБ;

- оборудование поддержания микроклимата и освещения;

- оборудование технических средств охраны и пожарной сигнализации.

Типы основного оборудования, устанавливаемого в КТПНБ, приведены в таблице 4.

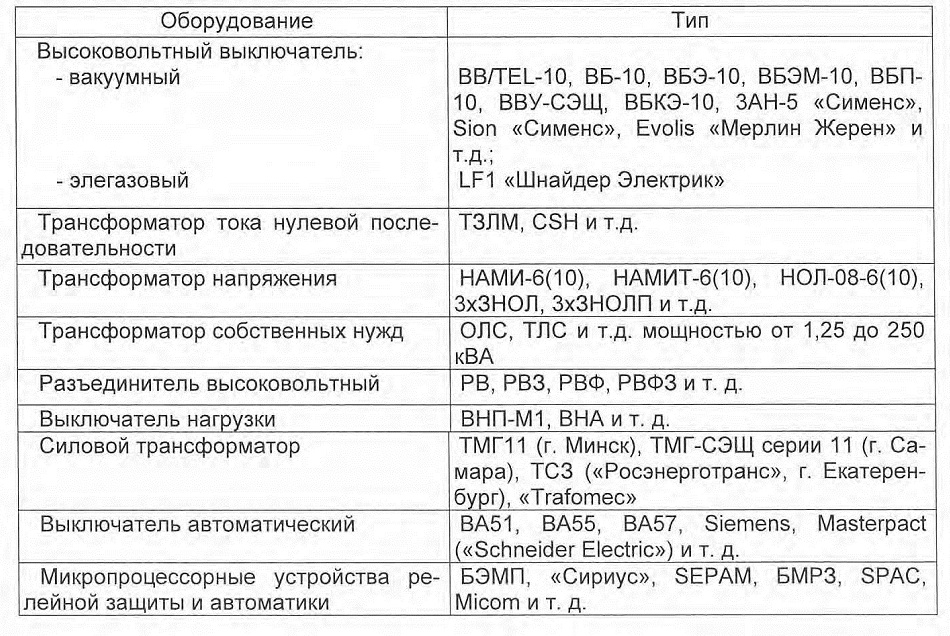

Таблица 4 - Типы основного оборудования, устанавливаемого в КТПНБ







Технические характеристики установленного в КТПНБ оборудования и комплектующих изделий должны удовлетворять требованиям соответствующих стандартов и технических условий заводов-изготовителей.

Однолинейные электрические схемы главных цепей КТПНБ должны соответствовать проектному решению, а при изготовлении по нетиповым схемам - схемам заказчика.

КТПНБ в зависимости от количества встраиваемого в нее оборудования может состоять из различного количества модульных блоков.

Тип устанавливаемого оборудования, его комплектность (например, выпрямительные подзарядные устройства, аккумуляторные батареи, устройства контроля изоляции и др.) определяются заказчиком и проектными решениями.

Тип используемой аппаратуры связи и телемеханики (при наличии) определяется заказчиком и проектными решениями.

В состав оборудования поддержания микроклимата, поставляемого совместно с КТПНБ, входят, в общем случае, следующие компоненты:

- ящик собственных нужд (ЯСН);

- электронагреватели (конвекторы с механическим термостатом или инфракрасные обогреватели);

- электрические датчики температуры воздуха (термостаты для управления обогревателями и вентиляцией);

- электровентиляторы;

- система кондиционирования воздуха с устройством управления (кондиционеры настенного типа).

По требованию заказчика возможна установка другого типа оборудования поддержания микроклимата.

Система кондиционирования устанавливается в помещениях в зависимости от климатических условий площадки, требований по температурному режиму используемого оборудования. Необходимость установки системы определяется проектными решениями.

Количественный состав устанавливаемого в помещениях оборудования поддержания микроклимата определяется площадью помещений и климатическими условиями площадки.

Внутреннее рабочее освещение помещений обеспечивается светильниками с энергосберегающими лампами, если иное не оговорено в проектном задании.

Наружное освещение обеспечивается светильниками со степенью защиты не





менее IP54 по ГОСТ 14254 и соответствует требованиям ПУЭ.

Напряжение сети рабочего освещения - 220 В.

В соответствии с требованиями СП 52.13330.2011 аварийное и резервное освещение эвакуационных выходов из блок-бокса с целью четкого обозначения движения человека до безопасного места оснащены аварийными светильниками, устанавливаемыми у входных дверей в КТПНБ и обеспечивающими непрерывную работу в течение 1 ч при отключении электроэнергии. Аварийное освещение внутри здания при наличии шкафа ШОТВ осуществляется светильниками с лампами накаливания.

Для ремонтного освещения предусмотрен понижающий трансформатор 220/12 В в ЯСН.

В состав оборудования технических средств охраны и пожарной сигнализации в общем случае входят следующие компоненты:

- контактные датчики открытия дверей (извещатели охранные магнитоконтактные);

- датчики проникновения в охраняемое пространство закрытого помещения (извещатели охранные объемные оптико-электронные);

- пожарные датчики оптоэлектронного типа (извещатели пожарные дымовые) с функцией дистанционного контроля состояния.

По требованию заказчика возможна установка другого типа оборудования технических средств охраны и пожарной сигнализации.

Комплектно с КТПНБ по требованию заказчика могут поставляться съемные направляющие, предназначенные для вката и выката силового трансформатора.

В комплект поставки КТПНБ входят:

- здание КТПНБ с оборудованием системы жизнеобеспечения (с количеством модульных блоков, устанавливаемым заводом-изготовителем в зависимости от размеров здания);

- установленный комплект инженерного оборудования;

- комплект запасных частей в соответствии с ведомостью ЗИП (запасные части, инструмент и принадлежности) на гарантийный период эксплуатации по требованию заказчика.

Перечень эксплуатационной документации входящий в комплект поставки

КТПНБ:

- паспорт на здание КТПНБ БКЖИ.670230.020ПС;

- руководство по эксплуатации на здание КТПНБ БКЖИ.670230.020РЭ;

- сборочный чертёж общего вида на здание КТПНБ;





- спецификации к сборочному чертежу на здание КТПНБ;

- схема электрических соединений на здание КТПНБ;

- схема электрическая принципиальная на здание КТПНБ;

- инструкции по сборке и монтажу здания КТПНБ;

- сертификат соответствия на здание КТПНБ (копия);

- сопроводительная документация на установленный комплект инженерного оборудования в соответствии с техническими условиями на конкретное оборудование;

- документация на комплектующую аппаратуру, подвергающуюся наладке и ремонту в процессе эксплуатации;

- копии сертификатов соответствия на установленное инженерное оборудование;

- акт приёмо-сдаточных испытаний (по требованию заказчика);

- упаковочный лист;

- ведомость эксплуатационных документов;

- ведомость ЗИП (при наличии).

В дополнительный комплект поставки подстанций входят:

средства индивидуальной защиты (перчатки резиновые диэлектрические бесшовные, галоши диэлектрические, ковёр диэлектрический 700x700x6 мм, очки защитные «Премиум»);

комплект плакатов по электробезопасности;

инструменты (указатель напряжения УНН-1Д, 40-1000 В, указатель напряжения УВН-10 Д, до 10 кВ, штанга изолирующая универсальная ШОУ-1, до 1000 В, штанга изолирующая универсальная ШОУ-Ю Д, до 10 кВ, заземление переносное (тип определяется по требованию заказчика));

средства пожаротушения (огнетушители углекислотные); уплотнительные материалы для герметизации проходов кабелей, краска в аэрозольной упаковке цветовых тонов конструктивных элементов здания в необходимом количестве.

Комплект поставки ЗИП с основным оборудованием КТПНБ определяется техническими условиями и эксплуатационной документацией на поставляемое оборудование.

1.4 Конструкция

Здание КТПНБ соответствует требованиям ГОСТ 22853, применимых к стационарно устанавливаемым объектам. Надежность конструкции здания соответствует





требованиям СП 20.13330.

Здание КТПНБ в зависимости от количества встраиваемого в него оборудования может состоять из различного количества транспортабельных блоков. Количество транспортных блоков также определяется проектными решениями заказчика. Примеры зданий КТПНБ указаны в приложении Б.

При установке в КТПНБ масляного силового трансформатора, в полу трансформаторного отсека предусматривается проемы для слива трансформаторного масла в маслоприемники, маслоотводы и маслосборники в соответствии с требованиями ПУЭ. Объем маслоприемника рассчитан на единовременный прием 100 % объема масла, залитого в трансформатор. Маслосборники предусматриваются закрытого типа и вмещают полный объем масла трансформатора. Маслоприемники, маслоотводы и маслосборники на время транспортировки снимаются и транспортируются отдельно. Пол отсека масляных трансформаторов имеет 2%-ный уклон в сторону маслоприемника.

Для вентиляции и охлаждения силового трансформатора в створках ворот предусмотрены жалюзи, прикрытые изнутри створками. В рабочих положениях (открыто/закрыто) створки фиксируются с помощью защёлок и крючков.

Конструкция КТПНБ, как правило, предусматривает возможность замены силового трансформатора без демонтажа УВН и РУНН.

Высоковольтный ввод в КТПНБ может быть выполнен: воздушным кабельным;

непосредственным подключением снизу высоковольтного кабеля к трансформатору от питающей сети 6, 10 кВ (глухой ввод);

через коммутационные аппараты, размещаемые в шкафу УВН.

Глухой ввод осуществляется с помощью кабеля, подводимого к коробке ввода ВН. Коробка ввода ВН представляет собой сборную конструкцию, которая крепится к трансформатору болтовыми соединениями и служит для подключения кабелей и защиты вводов трансформатора.

При наличии в поставке силового трансформатора с фарфоровыми изоляторами, для компенсации теплового расширения шин, применяется вставка из гибких изолированных шин.

Надземные бетонные блоки изготавливаются с размерами по ширине 2 500, 3 000 мм, по длине 5 000, 5 500, 6 000, 6 500, 7 000, 7 500 (только при ширине 2500 мм) мм.





















содержание      ..       1      2     ..



///////////////////////////////////////
