НИЗКОВОЛЬТНЫЕ КОМПЛЕКТНЫЕ УСТРОЙСТВА МОДУЛЬНОЙ КОНСТРУКЦИИ МНС-2000. Блоки управления серий БМН5030. Техническая информация - часть 1

НИЗКОВОЛЬТНЫЕ КОМПЛЕКТНЫЕ УСТРОЙСТВА МОДУЛЬНОЙ КОНСТРУКЦИИ МНС - 2000

Блоки управления асинхронными двигателями с короткозамкнутым ротором серий БМН5030
Техническая информация НКУ. 143.101-18

Низковольтные комплектные устройства модульной конструкции МНС-2000

Модульная конструкция низковольтных комплектных устройств МНС-2000 построена на базе унифицированной системы существующих конструктивов и следующих базовых серий типовых блоков, панелей и шкафов:

Блоки управления асинхронными двигателями с к.з. ротором - серия БМ5000, БМН5000, БМУ5000, БМР5000, БМТ5000.
Шкафы и панели ввода с АВР на ток до 630А - серия ШО8320М.
Шкафы и панели ввода с АВР на ток свыше 630А - серия Ш8330.
Блоки распределения электроэнергии с набором автоматических выключателей - серии БМ8000.

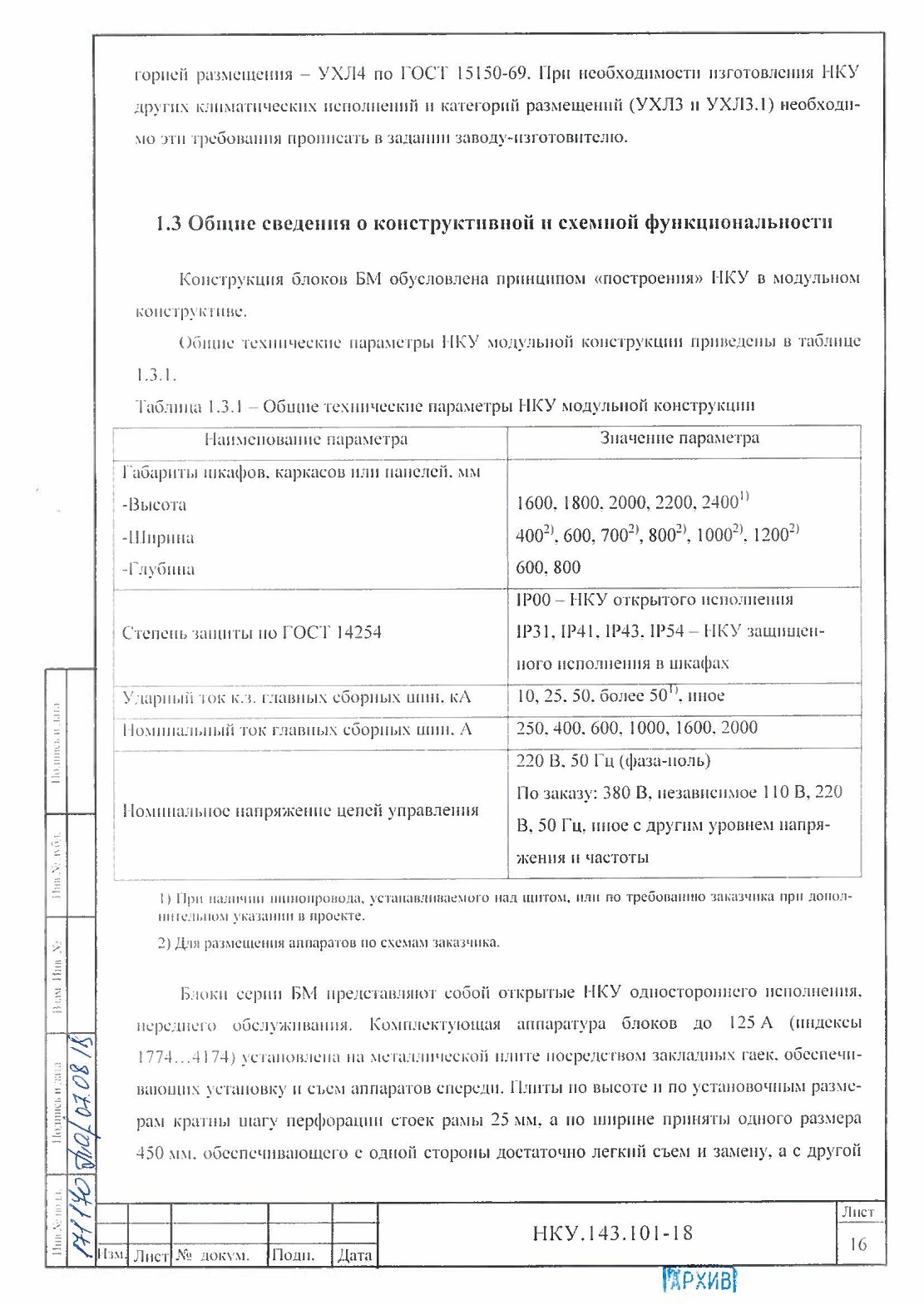

Конструкция

Шкаф представляет собой металлоконструкцию, в которой устанавливается коммутационная и защитная аппаратура, на двери - приборы управления и сигнализации.
