Билеты с ответами для принятия экзамена по огневой подготовке у офицеров

Билеты с ответами для принятия экзамена по огневой подготовке у офицеров

2. Оценка за боевую стрельбу и тактические учения с боевой стрельбой.

3. Назначение, ТТХ, общее устройство, порядок неполной разборки и сборки после неполной разборки АК-74 (для командиров подразделений имеющих на вооружении БТВТ-БМП-2– пушка 2А42, ,БТР-80-КПВТ).

3. Назначение, ТТХ, общее устройство, порядок неполной разборки и сборки после неполной разборки ПМ

1. Что такое превышение траектории над линией прицеливания?

3. Назначение, ТТХ, общее устройство, порядок неполной разборки и сборки после неполной разборки СВД

1. От чего зависит эффективность стрельбы?.

3. Назначение, ТТХ, общее устройство, порядок неполной разборки и сборки после неполной разборки РПГ – 7в

1. Каковы основные нормальные (табличные) условия стрельбы?

2. Влияние внешних условий на траекторию полета пули (снаряда).

3. Назначение, ТТХ, общее устройство, порядок неполной разборки и сборки после неполной разборки АГС-17

2. Решить огневую задачу: легковой автомобиль движется фронтально со V- 40км/ч, дальность до цели-350м. Определить точку прицеливания. Вид оружия АК-74.

3. Назначение, ТТХ, общее устройство, порядок неполной разборки и сборки после неполной разборки ПМ

1. Порядок оценки огневой подготовки роте (взводу, отделению).

2. Что такое прямой выстрел? В чем его практическое значение?

1. Экипировка личного состава для выполнения упражнений стрельб?

2. Что такое прямой выстрел? В чем его практическое значение?

3. Назначение, ТТХ, общее устройство, порядок неполной разборки и сборки после неполной разборки СВД

1. Назначение, ТТХ, общее устройство, порядок неполной разборки и сборки после неполной разборки РПГ-7в

2. Индивидуальная оценка огневой подготовки всех категорий военнослужащих.

3. Назначение, ТТХ, общее устройство, порядок неполной разборки и сборки после неполной разборки АГС-17

2. Решить огневую задачу: Стрельба ведется из АК-74 по мишени грудная фигура №6 на Д - 200 м. Определить исходные установки для стрельбы.

3. Назначение, ТТХ, общее устройство, порядок неполной разборки и сборки после неполной разборки ПМ

1. Назначение, ТТХ, общее устройство, порядок неполной разборки и сборки после неполной разборки АК-74 (для командиров подразделений имеющих на вооружении БТВТ-БМП-2– пушка 2А42, ,БТР-80-КПВТ).

2. Что такое превышение траектории над линией прицеливания?

1. От чего зависит эффективность стрельбы?

1. Каковы основные нормальные (табличные) условия стрельбы?

2.Влияние внешних условий на траекторию полета пули (снаряда).

3. Назначение, ТТХ, общее устройство, порядок неполной разборки и сборки после неполной разборки СВД

2.Способы ведения огня по движущимся целям.

3. Назначение, ТТХ, общее устройство, порядок неполной разборки и сборки после неполной разборки РПГ-7в

1. Порядок оценки огневой подготовки роте (взводу, отделению).

3. Назначение, ТТХ, общее устройство, порядок неполной разборки и сборки после неполной разборки АГС-17

2. Что такое прямой выстрел? В чем его практическое значение?

3. Назначение, ТТХ, общее устройство, порядок неполной разборки и сборки после неполной разборки ПМ

2. Что такое прямой выстрел? В чем его практическое значение?

1. Экипировка личного состава для выполнения упражнений стрельб?

3. Назначение, ТТХ, общее устройство, порядок неполной разборки и сборки после неполной разборки ПК (для командиров подразделений имеющих на вооружении БТВТ-БМП-2 ,БТР-80-ПКТ).

1. Назначение, ТТХ, общее устройство, порядок неполной разборки и сборки после неполной разборки РПГ – 7в

2. От чего зависит эффективность стрельбы?.

1. Что такое прямой выстрел? В чем его практическое значение?

1. Назначение, ТТХ, общее устройство, порядок неполной разборки и сборки после неполной разборки АГС-17

3. Оценка за боевую стрельбу и тактические учения с боевой стрельбой.

1. Что такое превышение траектории над линией прицеливания?

2. Назначение, ТТХ, общее устройство, порядок неполной разборки и сборки после неполной разборки АК-74 (для командиров подразделений имеющих на вооружении БТВТ-БМП-2– пушка 2А42, ,БТР-80-КПВТ).

1.Способы ведения огня по движущимся целям.

3. Назначение, ТТХ, общее устройство, порядок неполной разборки и сборки после неполной разборки РПГ-7в

2. Способы определения дальности до целей.

3. Назначение, ТТХ, общее устройство, порядок неполной разборки и сборки после неполной разборки ПМ

2. Оценка взводу (роте) за выполнение упражнений стрельб.

2. Условия выполнения 1 упражнения учебных стрельб из АК-74.

3. Работа частей и механизмов АК-74 при автоматической стрельбе.

1. Условия выполнения упражнения контрольных стрельб из АК -74.

3. Влияние внешних условий на траекторию полета пули (снаряда).

Внешняя баллистика – это наука, изучающая движение пули (гранаты) после прекращения действия на нее пороховых газов.

2. Оценка за боевую стрельбу и тактические учения с боевой стрельбой.

Оценка за боевые стрельбы и тактические учения с боевой стрельбой выводится:

отделению - за боевую стрельбу в составе отделения;

взводу - за боевую стрельбу в составе взвода, а если она не проводилась - по оценкам боевых стрельб отделений;

роте - за ротное тактическое учение с боевой стрельбой, а если оно не проводилось - по оценкам боевых стрельб взводов;

батальону - за батальонное тактическое учение с боевой стрельбой, а если оно не проводилось - по оценкам ротных тактических учений с боевой стрельбой.

Оценка роте (взводу) за боевые стрельбы взводов (отделений) определяется:

“отлично”, если более половины взводов (отделений) получили оценки “отлично”, а остальные взводы (отделения) - не ниже “ хорошо”;

“хорошо”, если не менее половины взводов (отделений) получили оценки “хорошо”, а остальные взводы (отделения) - не ниже “удовлетворительно”;

“удовлетворительно”, если не более одной трети взводов (отделений) получили оценки “неудовлетворительно”, а остальные - не ниже “удовлетворительно”.

Рис. 5.3. Автомат Калашникова (а - с деревянным прикладом; б – с метал-лическим откидным прикладом (АКС-74)

5,45-мм автомат Калашникова является индивидуальным оружием и оружием стрелкового отделения. Он предназначен для уничтожения живой силы и огневых средств противника. Для поражения противника в рукопашном бою к автомату присоединяется штык-нож. На вооружении имеются автоматы АК-74, АКС-74 с деревянным прикладом (рис. 5.За) и с металлическим откидным I прикладом (рис. 5.36).

Для стрельбы и наблюдения в условиях естественной ночной освещенности к автоматам АК-74Н, АКС-74Н присоединяется ночной стрелковый прицел универсальный (НСПУ) (рис.5.4).

Рис. 5.4. Общий вид автомата Калашникова с постоянным прикладом и ночным прицелом (АК-74Н)

Тактико-технические характеристики автомата
Калибр, мм ............................................................................................................ 5,45
Начальная скорость полета пули, м/сек .............................................................. 900
Прицельная дальность стрельбы......................................................................... 1000

Дальность прямого выстрела:
по грудной фигуре, м ....................................................................................... 440
по бегущей фигуре, м....................................................................................... 625
Дальность полета пули, м .................................................................................... 3150
Темп стрельбы, выстрелов в минуту..................................................................... 600
Боевая скорострельность:
при стрельбе очередями, выстрелов в минуту ......................................... до 100
при стрельбе одиночными выстрелами, выстрелов в минуту.................... до 40
Емкость магазина, патронов ................................................................................... 30
Масса автомата без штык-ножа со снаряженным магазином, кг ....................... 3,6
Длина автомата с примкнутым штык-ножом, мм ............................................. 1089
Для стрельбы из автомата применяются патроны с обыкновенными (со стальным сердечником) и трассирующими пулями.
Общее устройство автомата
Автомат состоит из следующих основных частей и механизмов (рис. 5.5):
- ствола со ствольной коробкой, прицельным приспособлением, прикладом и пистолетной рукояткой;
- крышки ствольной коробки;
- затворной рамы с газовым поршнем;
- затвора;
- возвратного механизма;
- газовой трубки со ствольной накладкой;
- ударно-спускового механизма;
- цевья;
- магазина.
Кроме того, у автомата имеются дульный тормоз-компенсатор и штык-нож.

Рис. 5.5. Основные части и механизмы автомата, его принадлежности:
1 - ствол со ствольной коробкой, ударно-спусковым механизмом, прицельным приспособлением, прикладом и пистолетной рукояткой; 2 - дульный тормоз-компенсатор; 3 - крышка ствольной коробки; 4 – затворная рама с газовым поршнем; 5 - затвор; 6 - возвратный механизм; 7 - газовая трубка со ствольной накладкой; 8 - цевье; 9 - магазин; 10 - штык-нож; 11 - шомпол; 12 - пенал с принадлежностью; 13 - пламегаситель.

Выстрелом называется выбрасывание пули (гранаты) из канала ствола оружия энергией газов, образующихся при сгорании порохового заряда.

Выстрел происходит в очень короткий промежуток времени (0,001 – 0,06 сек). При выстреле различают четыре последовательных периода: предварительный; первый, или основной; второй; третий, или период последействия газов.

Предварительный период длится от начала горения порохового заряда до полного врезания оболочки пули в нарезы ствола.

Первый, или основной, период длится от начала движения пули до момента полного сгорания порохового заряда.

Второй период длится до момента полного сгорания порохового заряда до момента вылета пули из канала ствола.

Третий период, или период последствия газов, длится от момента прекращения действия пороховые газов на пулю.

Начальной скоростью (V0) называется скоростью движения пули у дульного среза ствола.

Величина начальной скорости пули зависит от длины ствола; веса пули; веса, температуры и влажности порохового заряда, формы и размеров зерен пороха и плотности заряжания.

Чем больше вес порохового заряда, тем больше максимальное давление и начальная скорость пули.

3. Назначение, ТТХ, общее устройство, порядок неполной разборки и сборки после неполной разборки ПМ

9-мм пистолет Макарова (рис. 5.1) является личным оружием нападения и защиты, предназначенным для поражения противника на коротких расстояниях.

Тактико-технические характеристики пистолета

Калибр, мм ...........................................................................................................9

Наиболее эффективный огонь, м ................................................................... до 50

Убойная сила пули сохраняется, м ................................................................ до 350

Начальная скорость полета пули, м/сек .......................................................... 315

Боевая скорострельность, выстрелов в минуту................................................. 30

Масса пистолета без снаряженного магазина, г.............................................. 730

Емкость магазина, патронов ............................................................................... 8

Масса одного патрона, г..................................................................................... 10

Масса пули, г.................................................................................................. 6,1 - 6,2

Длина пистолета, мм.......................................................................................... 160

Для стрельбы из пистолета применяются 9-мм пистолетные патроны.

Общее устройство пистолета

Пистолет состоит из следующих основных частей и механизмов (рис.5. 2):

- затвора с ударником, выбрасывателем и предохранителем;

К каждому пистолету придается принадлежность: запасный магазин, протирка, кобура, пистолетный ремешок.

Рис. 5.2. Основные части и механизмы пистолета:

1 - рамка со стволом и спусковой коробкой; 2 - затвор с ударником, выбрасывателем и предохранителем; 3 - возвратная пружина; 4 - части ударно-спускового механизма; 5 - рукоятка с винтом; 6 - затворная задержка; 7 - магазин.

- извлечь магазин из основания рукоятки; - надеть на ствол возвратную пружину;

- проверить, нет ли патрона в патроннике; - присоединить затвор к рамке;

- отделить затвор от рамки; - вставить магазин в основание рукоятки.

Отклонение пули от плоскости стрельбы в сторону ее вращения называется деривацией. Причинами деривации является: вращательное движение пули, сопротивление воздуха и понижение под действием силы тяжести касательной к траектории. При отсутствии хотя бы одной из этих причин деривации не будет.

Расстояние от точки вылета до пересечения траектории с линией прицеливания называется прицельной дальностью.

7,62-мм пулемет Калашникова модернизированный ПКМ, на станке ПКС и танковый ПКТ (рис. 5.10) являются мощным автоматическим оружием и предназначены для уничтожения живой силы противника и поражения огневых средств противника.

Тактико-технические характеристики пулеметов Калашникова

Пулеметы состоят из следующих основных частей и механизмов (рис. 5.11):

- ствольной коробки с крышкой, основанием приемника и прикладом (у пулемета ПКТ приклада нет) и пистолетной рукояткой;

- затворной рамы с извлекателем и газовым поршнем;

- возвратно-боевой пружины с направляющим стержнем;

- трубки газового поршня с сошкой (у пулемета ПКТ - трубка газового поршня без сошки);

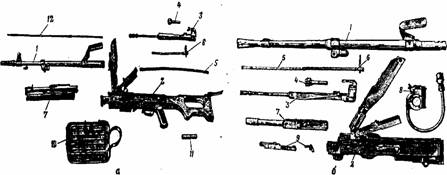

Рис. 5.11. Основные части и механизмы пулеметов Калашникова:

а - пулемета ПКМ; б - пулемета ПКТ; 1 - ствол; 2 - ствольная коробка с крышкой, основанием приемника и прикладом (у пулемета ПКТ приклада нет); 3 - затворная рама с извлекателем и газовым поршнем; 4 - затвор; 5 - возвратно-боевая пружина; 6 - направляющий стержень; 7 - трубка газового поршня с сошкой (у пулемета ПКТ сошки нет);

8 - электроспуск; 9 - спусковой механизм; 10 - коробка с патронной лентой; 11 - принадлежность; 12 - шомпол.

1. Что такое превышение траектории над линией прицеливания?

Кратчайшее расстояние от любой точки траектории до линии прицеливания называется превышением траектории над линией прицеливания.

Траектория пули в воздухе имеет следующие свойства:

- нисходящая ветвь короче и круче восходящей;

- окончательная скорость пули меньше начальной;

- наименьшая скорость полета пули при стрельбе под большими углами бросания – на нисходящей ветви траектории, а при стрельбе под небольшими углами бросания – в точке падения;

- время движения пули по восходящей ветви траектории меньше, чем по нисходящей;

- траектория вращающейся пули вследствие понижения пули под действием силы тяжести и деривации предстовляет собой линию двояко кривизны.

Траекторию гранаты в воздухе можно разделить на два участка: активный – полет гранаты под действием силы (от точки, где действие реактивной силы прекращаются) и пассивный – полет гранаты по инерции. Форма траектории гранаты примерно такая же, как и у пули.

3. Назначение, ТТХ, общее устройство, порядок неполной разборки и сборки после неполной разборки СВД

7,62-мм снайперская винтовка Драгунова (рис. 5.12) является оружием снайпера и предназначена для уничтожения различных появляющихся, движущихся, открытых и Рис. 5.12. Общий вид снайперской винтовки Драгунова

маскированных одиночных целей. Для стрельбы из снайперской винтовки применяются винтовочные патроны с обыкновенными, трассирующими и бронебойно-зажигательными пулями или винтовочные снайперские патроны.

Тактико-технические характеристики винтовки

Калибр, мм ...................................................................................................... 7,62

Начальная скорость пули, м/сек.................................................................... 830

с оптическим прицелом ............................................................................ 1300

с открытым прицелом ............................................................................... 1200

по головной фигуре..................................................................................... 350

по грудной фигуре ...................................................................................... 430

по бегущей фигуре ...................................................................................... 640

Убойная сила при дальности полета пули, м.................................................. 3800

Боевая скорострельность, выстрелов в минуту............................................... 30

Емкость магазина, патронов ............................................................................. 10

Масса винтовки, кг............................................................................................. 4,3

Длина винтовки с примкнутым штык-ножом, мм........................................... 1370

Общее устройство снайперской винтовки

Снайперская винтовка Драгунова состоит из следующих основных частей и механизмов (рис. 5.13):

- ствола со ствольной коробкой, прицельным приспособлением и прикладом;

- газовой трубки с регулятором, газового поршня, толкателя с пружиной;

Рис. 5.13. Основные части и механизмы снайперской винтовки:

1 - ствол со ствольной коробкой, открытым прицелом и прикладом; 2 - крышка ствольной коробки; 3 - возвратный механизм; 4 - затворная рама; 5 - затвор; 6 - газовая трубка с регулятором; 7 - газовый поршень; 8 - толкатель с пружиной; 9 - ствольные накладки;

10 - ударно-спусковой механизм; 11 - предохранитель; 12 - магазин; 13 - щека приклада; 14 - оптический прицел; 15 - штык-нож.

В комплект снайперской винтовки входят: принадлежность, ремень, чехол для оптического прицела, сумка для переноски оптического прицела и магазинов, сумочка для переноски зимнего устройства освещения сетки, запасных батареек и масленки. Для производства очередного выстрела необходимо отпустить спусковой крючок и нажать на него снова. После освобождения спускового крючка тяга продвигается вперед и ее зацеп соскакивает за шептало, а при нажатии на спусковой крючок зацеп тяги поворачивает шептало и разъединяет его с боевым взводом курка. При выстреле последним патроном, когда затвор отойдет назад, подаватель магазина поднимется вверх, остановив затвор, затвор упирается в него и затворная рама останавливается в заднем положении. Это является сигналом о том, что надо снова зарядить винтовку.

1. От чего зависит эффективность стрельбы?.

1.От способа ведения огня. Огонь из стрелкового оружия наиболее эффективен с места из устойчивых положений (лежа с упора), (стоя из окопа и т.д.): но это не значит, что огонь надо вести только из этих положений. При выборе способа стрельбы необходимо руководствоваться сложившейся обстановкой.

2.От дальности стрельбы. С увеличением дальности стрельбы уменьшается эффективность огня. Объясняется это тем, что с увеличением дальности увеличивается рассеивание, возрастают ошибки в подготовке стрельбы, уменьшается вероятность попадания.

3.От размеров цели. Чем больше размеры цели при стрельбе на одинаковые расстояния, тем эффективность стрельбы выше, т.к. увеличивается вероятность попадания.

4.От условий наблюдения. В условиях ограниченной видимости увеличиваются ошибки в подготовке стрельбы, уменьшается вероятность попадания.

5.От выучки стреляющих. Причины рассеивания, как известно можно разделить на группы, зависящие от изменения начальных скоростей, от внешних условий стрельбы и от стрелка. Наиболее существенно могут сказываться на рассеивание и, следовательно, на вероятность попадания и

эффективность стрельбы, причины, зависящие от стрелка: неоднообразие прицеливания, неправильное использование упора или укрытия, неоднообразная прикладка и др. Особенно резко уменьшается эффективность стрельбы при стрельбе из неустойчивых положений. В конечном счете, эффективность

стрельбы существенно зависит от выучки стреляющих.

6.От плотности огня. При стрельбе подразделением по рубежам, по маскам в условиях ограниченной видимости эффективность огня повышается с увеличением плотности огня.

Упражнение выполняется повторно (полностью или оставшимися боеприпасами) в случаях:

- если при выполнении упражнения были поломки, неисправности и задержки (случившиеся не по вине стреляющего), которые нельзя было обнаружить перед стрельбой и устранить во время стрельбы;

- если стрельба не велась или была прекращена из-за отказа в работе мишенного оборудования;

сли в ходе стрельбы цель скрылась (упала) раньше установленного времени или была свалена (разрушена), но при осмотре ее поражение не было установлено, а боеприпасы для стрельбы по ней обучаемый израсходовал не полностью; в том случае, когда обучаемый израсходовал боеприпасы не полностью по собственной вине, выполнение упражнения оценивается по результатам пораженных целей.

3. Назначение, ТТХ, общее устройство, порядок неполной разборки и сборки после неполной разборки РПГ – 7в

Ручной противотанковый гранатомет РПГ-7 (рис. 5.14) предназначен для борьбы с танками, самоходно-артиллерийскими установками и другими бронированными средствами противника. Кроме того, он может быть использован для уничтожения живой силы противника, находящегося в легких укрытиях, а также в сооружениях городского типа. Стрельба из гранатомета производится выстрелами ПГ-7В с надкалиберной противотанковой гранатой кумулятивного действия. Граната обладает бронепробиваемостью, которая дает возможность вести эффективную борьбу со всеми типами современных танков и самоходно-артиллерийских установок противника.

Рис. 5.14. Общий вид противотанкового гранатомета РПГ-7

Тактико-технические характеристики гранатомета

Калибр, мм ............................................................................................................... 40

Начальная скорость гранаты, м/сек ..................................................................... 120

Максимальная скорость гранаты, м/сек .............................................................. 300

Прицельная дальность, м ...................................................................................... 500

Дальность прямого обстрела, м ............................................................................ 330

Боевая скорострельность, выстрелов в минуту.................................................. 4-6

Масса гранатомета с прицелом, кг ........................................................................ 6,3

Длина гранатомета, мм .......................................................................................... 950

Гранатомет состоит из следующих основных частей и механизмов (рис. 5.15):

- ударно-спускового механизма с предохранителем;

Рис. 5.15. Основные части механизмы гранатомета:

2 - ударно-спусковой механизм с предохранителем; 3 - бойковый механизм;

1. Каковы основные нормальные (табличные) условия стрельбы?

За основные нормальные (табличные) условия приняты следующие.

а) Метеорологические условия: — атмосферное (барометрическое) давление на горизонте оружия 750 мм рт. ст.; — относительная влажность воздуха 50°/о; — ветер отсутствует (атмосфера неподвижна).

— масса пули (гранаты), начальная скорость и угол вылета равны значениям, указанным в таблицах стрельбы;

— температура заряда 15 гр. С (температура заряда принимается равной температуре воздуха);

— высота мушки установлена по данным приведения оружия к нормальному бою; высоты (деления) прицела соответствуют табличным углам прицеливания

в)Топографические условия цель находится на горизонте оружия:

2. Влияние внешних условий на траекторию полета пули (снаряда).

Влияние внешних условий на траекторию полета пули (снаряда).

Влияние условий стрельбы на полет пули (гранаты)

При отклонении условий стрельбы от табличных может возникнуть необходимость определения и учета поправок дальности и направления стрельбы

С увеличением атмосферного давления плотность воздуха увеличивается, а в следствии этого увеличивается сила сопротивления воздуха и уменьшается дальность полета пули. Наоборот с уменьшением атмосферного давления плотность и сила сопротивления воздуха уменьшаются, а дальность полета пули увеличивается. При повышении местности на каждые 100 м атмосферное давление понижается в среднем на 9 мм.

Изменение влажности воздуха оказывает незначительное влияние на плотность воздуха и, следовательно, на дальность полета пули (гранаты), поэтому оно не учитывается при стрельбе

При стрельбе из стрелкового оружия на равнинной местности поправки дальности на изменение атмосферного давления незначительные и не учитываются. В горных условиях при высоте местности над уровнем моря 2000 м и более эти поправки необходимо учитывать при стрельбе, руководствуясь правилами, указанными в настовлениях по стрелковому делу.

При повышении температуры плотность воздуха уменьшается, а вследствие этого уменьшается сила сопротивления воздуха и увеличивается дальность полета пули (гранаты). Наоборот, с понижением температуры плотность и сила сопротивления воздуха увеличивается и дальность полета пули (гранаты) уменьшается.

При повышении температуры порохового заряда увеличиваются скорость и дальность полета пули (гранаты).

При стрельбе в летних условиях поправки на изменение температуры воздуха и порового заряда незначительные и практически не учитываются; при стрельбе зимой (в условиях низких температур) эти поправки необходимо учитывать, руководствуясь правилами, указанными в наставлениях по стрелковому делу..

При продольном (попутном и встречном) ветре изменяется скорость полета пули (гранаты) относительно воздуха, поэтому изменяются сопротивление воздуха и дальность полета пули (гранаты). При попутном ветре пуля (граната) летит дальше, чем при безветрии, а при встречном ветре ближе.

Продольный ветер на полёт пули оказывает незначительное влияние, и в практике стрельбы из стрелкового оружия поправки на такой ветер не вводятся. При стрельбе из гранатомета РПГ-7 и орудия БМП поправки на сильный продольный ветер следует учитывать.

Боковой ветер оказывает давление на боковую поверхность пули и отклоняет ее в сторону от плоскости стрельбы в зависимости от его направления: ветер справа отклоняет пулю в левую сторону, ветер слева — в правую сторону. Противотанковая граната

при стрельбе из гранатомета РПГ-7 и орудия БМП на активном участке полета (при работе реактивного двигателя) отклоняется в сторону, откуда дует ветер: при ветре справа—вправо, при ветре слева — влево. Такое явление объясняется тем, что боковой ветер поворачивает хвостовую часть гранаты в направлении ветра, а головную часть—против ветра, и под действием реактивной силы, направленной вдоль оси, граната летит в сторону ветра. На пассивном участке траектории (при полете гранаты по инерции) граната, как и пуля, отклоняется в сторону, куда дует ветер.

3. Назначение, ТТХ, общее устройство, порядок неполной разборки и сборки после неполной разборки АГС-17

30-мм АВТОМАТИЧЕСКИЙ ГРАНАТОМЕТ НА СТАНКЕ АГС-17

30-мм автоматический гранатомет на станке (рис. 5.16а) предназначен для поражения живой силы и огневых средств противника, расположенных вне укрытий, в открытых окопах (траншеях) и за естественными складками местности (в лощинах, оврагах, на обратных скатах высот).

Рис. 5.16а. Общий вид 30-мм автоматического гранатомета на станке АГС-17

Тактико-технические характеристики гранатомета

Калибр, мм ............................................................................................................ 30

Начальная скорость гранаты, м/сек .................................................................... 185

Прицельная дальность стрельбы, м .................................................................... 1700

Радиус сплошного поражения, м ......................................................... не менее 7

максимальный ....................................................……..................................... 350-400

минимальный ....................................................….......................................... 50-100

Емкость коробки, выстрелов................................................................................ 29

Масса гранатомета со станком, кг........................................................................ 30

Гранатомет состоит из тела, станка и прицела. Тело гранатомета (рис. 5.166) состоит из следующих основных частей и механизмов: ствола, ствольной коробки, затвора, возвратных пружин, приемника, ударно-спускового механизма, крышки ствольной коробки с механизмом перезаряжания. В комплект гранатомета входят: три коробки для выстрелов с девятью лентами по 10 звеньев каждая, чехол для переноски тела гранатомета, две лямки для переноски станка, комплект запасных частей, инструмента и принадлежности, формуляр.

Рис. 5.166. Основные части и механизмы тела гранатомета 1 - ствол;

3 - затвор, 4 - возвратные пружины, 5 – приемник;

6 - ударно-спусковой механизм; 7 - крышка ствольной коробки с механизмом перезаряжания.

За единицу измерения углов (меру углов) в стрелковой практике принимают центральный угол, длина дуги которого равна 1/6000 части длины окружности. Эту угловую единицу называют делением угломера.

Как известно из геометрии, длина окружности равна 2пR, или 6,28 R (R-радиус окружности). Если окружность разделить на 6000 равных частей, то каждая такая часть будет равна:

Длинна дуги, соответствующая этому углу, равна 1/955 (округленно 1/10000) длины радиуса этой окружности. Поэтому деление угломера обычно называют тысячной.

Деление угломера (тысячная) позволяет легко переходить от угловых единиц к линейным и обратно, так как длина дуги, соответствующая делению углометра, на всех расстояниях равна одной тысячной длины радиуса, равного дальности стрельбы.

3. Назначение, ТТХ, общее устройство, порядок неполной разборки и сборки после неполной разборки РПК-74

Рис. 5.8. Общий вид 5,45-мм ручного пулемета Калашникова с постоянным

прикладом (РПК-74)

Тактико-технические характеристики пулемета

Калибр, мм ...................................................................................................... 5,45

Начальная скорость полета пули, м/сек ....................................................... 960

Прицельная дальность стрельбы................................................................... 1000

по грудной фигуре, м ...................................................................................... 460

по бегущей фигуре, м....................................................................................... 640

Предельная дальность полета пули, м............................................................ 3150

Темп стрельбы, выстрелов в минуту............................................................... 600

при стрельбе очередями, выстрелов в минуту ..............................…….... до 150

при стрельбе одиночными выстрелами, выстрелов в минуту............….. до 50

Емкость магазина, патронов .....................................................................….... 45

Масса пулемета со снаряженным магазином, кг............................................. 5,46

Длина пулемета, мм…………………………………………………………….1060

Для стрельбы из пулемета применяются патроны с обыкновенными (со стальным сердечником) и трассирующими пулями.

Общее устройство пулемета

Пулемет состоит из следующих основных частей и механизмов (рис. 5.9):

- ствола со ствольной коробкой, прицельным приспособлением, прикладом и пистолетной рукояткой;

Кроме того, у пулемета имеются пламегаситель и сошка.

Основные части и механизмы пулемета и его принадлежности:

1 - ствол со ствольной коробкой, ударно-спусковым механизмом, прицельным приспособлением, прикладом, пистолетной рукояткой и сошкой; 2 - пламегаситель; 3 - крышка ствольной коробки; 4 - затворная рама с газовым поршнем; 5 - затвор; 6 - возвратный механизм; 7 - газовая трубка со ствольной накладкой; 8 - цевье; 9 - магазин; 10 - шомпол; 11 - пенал с принадлежностью. Неполная разборка и сборка пулемета Калашникова РПК-74 аналогичны неполной разборке и сборке автомата АК-74.

1. Порядок оценки огневой подготовки роте (взводу, отделению).

. Оценка огневой подготовки отделению, взводу, роте выводится по двум оценкам: за боевые стрельбы или тактические учения с боевой стрельбой и за выполнение упражнений стрельб.

“отлично”, если оценка за боевые стрельбы или тактические учения с боевой стрельбой “отлично”, а за выполнение упражнений стрельб не ниже “хорошо”;

“хорошо”, если оценка за боевые стрельбы или тактические учения с боевой стрельбой не ниже “хорошо”, а за выполнение упражнений стрельб не ниже “удовлетворительно”;

“удовлетворительно”, если обе оценки не ниже “ удовлетворительно” или оценка за выполнение упражнений стрельб “ неудовлетворительно”, а за боевые стрельбы или тактические учения с боевой стрельбой не ниже “хорошо”.

В том случае, когда проводились только боевые стрельбы или тактические учения с боевой стрельбой или выполнялись только упражнения стрельб, оценка огневой подготовки указанным подразделениям определяется по результатам проведенных учений или стрельб.

Оценка роте (взводу, отделению) за выполнение упражнений стрельб во всех подразделениях (частях) выводится суммарно по оценкам, полученным каждым обучаемым, и определяется:

"отлично", если не менее 90 процентов обучаемых получили положительные оценки, при этом не менее 50 процентов - "отлично", а наводчики-операторы (наводчики) боевых машин (танков) оцениваются не ниже “хорошо”;

"хорошо", если не менее 80 процентов обучаемых получили положительные оценки, при этом не менее 50 процентов - "хорошо", а наводчики-операторы (наводчики) боевых машин (танков) оцениваются не ниже “удовлетворительно”;

"удовлетворительно", если не менее 70 процентов обучаемых получили оценки не ниже "удовлетворительно".

Траекторией называется кривая линия, описываемая центром тяжести пули (гранаты) в полете.

Пуля (граната) при полете в воздухе подвергается действию двух сил: силы тяжести и силы сопротивления воздуха. Сила тяжести заставляет пулю (гранату) постепенно понижаться, а сила сопротивления воздуха непрерывно замедляет движение пули (гранаты) и стремится опрокинуть ее. В результате действия этих сил скорость полета пули (гранаты) постепенно уменьшается, а ее траектория представляет собой по форме неравномерно изогнутую кривую линию.

Рис. 5.3. Автомат Калашникова (а - с деревянным прикладом; б – с метал-лическим откидным прикладом (АКС-74)

Для стрельбы и наблюдения в условиях естественной ночной освещенности к автоматам АК-74Н, АКС-74Н присоединяется ночной стрелковый прицел универсальный (НСПУ) (рис.5.4).

Рис. 5.4. Общий вид автомата Калашникова с постоянным прикладом и ночным прицелом (АК-74Н)

Тактико-технические характеристики автомата

Калибр, мм ............................................................................................................ 5,45

Начальная скорость полета пули, м/сек .............................................................. 900

Прицельная дальность стрельбы......................................................................... 1000

по грудной фигуре, м ....................................................................................... 440

по бегущей фигуре, м....................................................................................... 625

Дальность полета пули, м .................................................................................... 3150

Темп стрельбы, выстрелов в минуту..................................................................... 600

при стрельбе очередями, выстрелов в минуту ......................................... до 100

при стрельбе одиночными выстрелами, выстрелов в минуту.................... до 40

Емкость магазина, патронов ................................................................................... 30

Масса автомата без штык-ножа со снаряженным магазином, кг ....................... 3,6

Длина автомата с примкнутым штык-ножом, мм ............................................. 1089

Для стрельбы из автомата применяются патроны с обыкновенными (со стальным сердечником) и трассирующими пулями.

Автомат состоит из следующих основных частей и механизмов (рис. 5.5):

- ствола со ствольной коробкой, прицельным приспособлением, прикладом и пистолетной рукояткой;

Кроме того, у автомата имеются дульный тормоз-компенсатор и штык-нож.

Рис. 5.5. Основные части и механизмы автомата, его принадлежности:

1 - ствол со ствольной коробкой, ударно-спусковым механизмом, прицельным приспособлением, прикладом и пистолетной рукояткой; 2 - дульный тормоз-компенсатор; 3 - крышка ствольной коробки; 4 – затворная рама с газовым поршнем; 5 - затвор; 6 - возвратный механизм; 7 - газовая трубка со ствольной накладкой; 8 - цевье; 9 - магазин; 10 - штык-нож; 11 - шомпол; 12 - пенал с принадлежностью; 13 - пламегаситель.

- если при стрельбе из вооружения боевых машин с коротких остановок и с ходу стреляющий превысил общее время на стрельбу, предусмотренное условиями упражнения, но не более чем на 10 сек;

- если при стрельбе из пушки (орудия) танка, БМП первый выстрел (очередь) по цели был произведен позже установленного времени. Для всех танков при стрельбе заменителями штатных артвыстрелов и для БМП-2 - не более 15 сек, для

танков при стрельбе штатными боеприпасами, БМП-1 и остальных объектов - не более 25 сек;

- если одна из показанных целей не была обстреляна;

- при 2 и более одиночных выстрелах по целям, предусматривающих ведение по ним автоматического огня (кроме последнего патрона).

2. Что такое прямой выстрел? В чем его практическое значение?

Выстрел, при котором траектория не поднимается над линией прицеливания выше цели на всем своем протяжении, называется прямым выстрелом.

В пределах дальности прямого выстрела в напряженные моменты боя стрельба может вестись без перестановки прицела, при этом точка прицеливания по высоте, как правило, выбирается на нижнем краю цели.

Дальность прямого выстрела зависит от высоты цели и настильности траектории. Чем выше цель и чем настильнее траектория, тем больше дальность прямого выстрела и тем на большем протяжении местности цель может быть пораженас одной установкой прицела.

Расстояние на местности, на котором траектории не превышает высоты цели, называется поражаемым пространством (глубиной поражаемого пространства).

Глубина поражаемого пространства зависит от высоты цели (она будет тем больше, чем выше цель), от настильности траектории (она будет тем больше, чем настильнее траектория), и от угла наклона местности.

Пространство за укрытием, не пробиваемым пулей, от его гребня до точки встречи называется прикрытым пространством.

3. Назначение, ТТХ, общее устройство, порядок неполной разборки и сборки после неполной разборки ПКМ (для командиров подразделений имеющих на вооружении БТВТ-БМП-2 ,БТР-80-ПКТ). 7,62-мм пулемет Калашникова модернизированный ПКМ, на станке ПКС и танковый ПКТ (рис. 5.10) являются мощным автоматическим оружием и предназначены для уничтожения живой силы противника и поражения огневых средств противника.

Тактико-технические характеристики пулеметов Калашникова

Пулеметы состоят из следующих основных частей и механизмов (рис. 5.11):

- затворной рамы с извлекателем и газовым поршнем;

- возвратно-боевой пружины с направляющим стержнем;

- трубки газового поршня с сошкой (у пулемета ПКТ - трубка газового поршня без сошки);

Рис. 5.11. Основные части и механизмы пулеметов Калашникова:

8 - электроспуск; 9 - спусковой механизм; 10 - коробка с патронной лентой; 11 - принадлежность; 12 - шомпол.

1. Экипировка личного состава для выполнения упражнений стрельб?

При выполнении упражнений стрельб обучаемые должны быть в полевой форме одежды с полевым снаряжением: сумка с магазинами, сумка с ручными гранатами, фляга, пехотная лопата (для офицеров и прапорщиков - без пехотной лопаты), противогаз.

В указанное полевое снаряжение обучаемых могут вноситься изменения в соответствии с положенным им табельным оружием.

При стрельбе в горах в пешем порядке обучаемые дополнительно экипируются предметами носимого имущества (или их заменителями, соответствующими по форме, массе, укладке), предусмотренными табелем к штату данного подразделения и нормами снабжения с учетом времени года.

Военнослужащие воинских частей оперативного назначения, специальных моторизованных воинских частей выполняют упражнения стрельб в средствах индивидуальной защиты (бронежилет, специальный или стальной шлем).
