Автомобильная дорога М-7. Проектная документация ГК №ПР-52т-11-ОВОС - часть 28

215

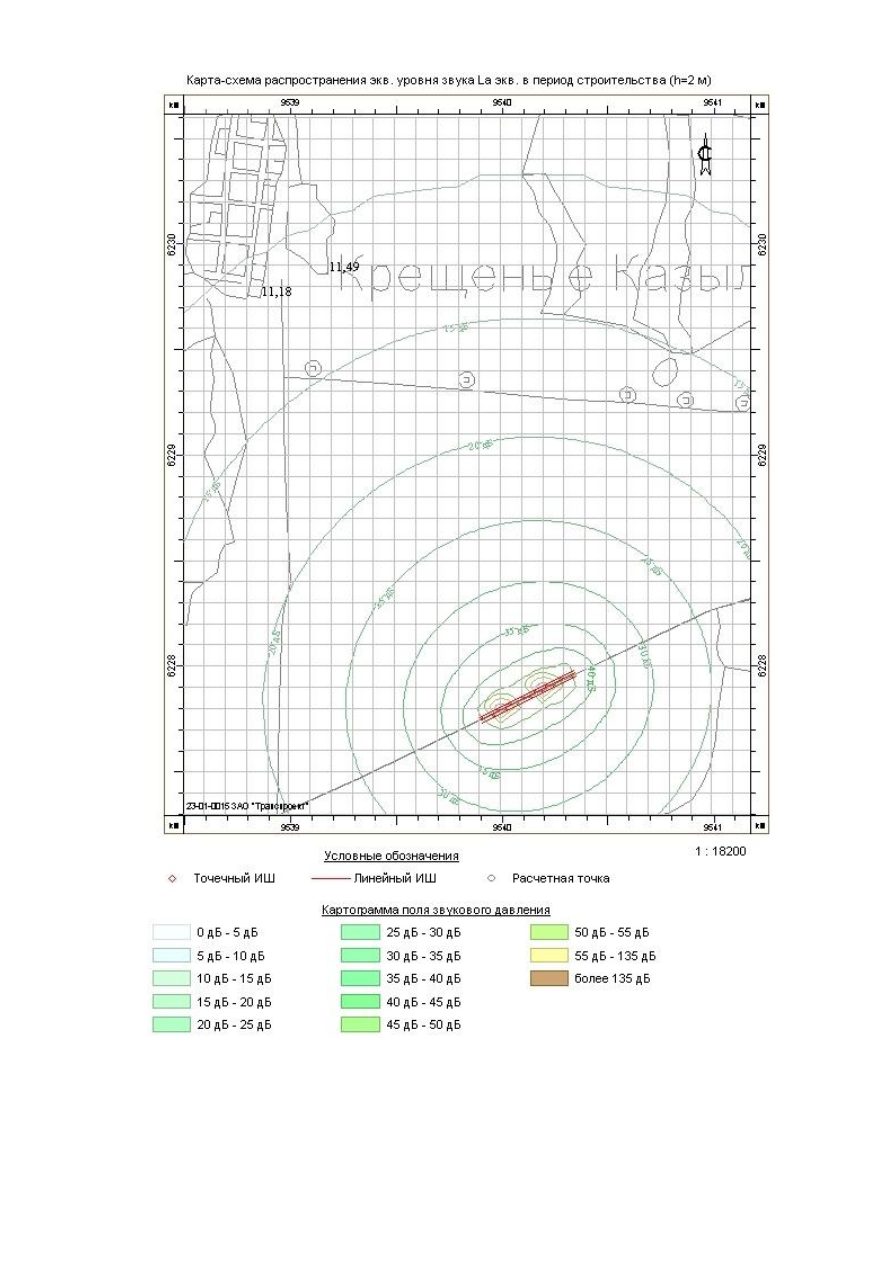

Рисунок У.2

216

Приложение Ф

Расчет шума в период строительства автодороги

Расчет шума от автосамосвалов

версия 1.1.0.58 (от 03.12.2007)

ФИРМА "ИНТЕГРАЛ"

Серийный номер 23-01-0015, ЗАО "Транспроект"

Исходные данные

Источник

Координаты точки 1

Координаты точки 2 Ширина,

Высота

подъема,

Структура транспортного потока

X, м

Y, м

X, м

Y, м

Автомобили

легковые

Автомобили

грузовые

Трамваи

пары

Трамваи

одиночные

Поезда

пассажирские

дальнего

следования

Электропоезда

местного

назначения

Поезда

грузовые

Автосамосвалы

9539900.00 6227744.00 9540347.00 6227968.00

28.50

1.00

10 шт/ч
20 км/ч

Результаты расчета

Источник

Уровни звукового давления, дБ, в октавных полосах со среднегеометрическими частотами в Гц

Уровень

звука,

дБА

Дистанция

расчёта R, м

31.5

125

250

500

1000

2000

4000

8000

Автосамосвалы

эквивалентные:

7.50

51.78

58.28

53.78

50.78

47.78

44.78

38.78

26.28

52.10

максимальные:

55.76

62.26

57.76

54.76

51.76

48.76

42.76

30.26

56.08

Расчет шума от поливомоечной машины

версия 1.1.0.58 (от 03.12.2007)

ФИРМА "ИНТЕГРАЛ"

Серийный номер 23-01-0015, ЗАО "Транспроект"

Исходные данные

Источник

Координаты точки 1

Координаты точки 2 Ширина,

Высота

подъема,

Структура транспортного потока

X, м

Y, м

X, м

Y, м

Автомобили

легковые

Автомобили

грузовые

Трамваи

пары

Трамваи

одиночные

Поезда

пассажирские

дальнего

следования

Электропоезда

местного

назначения

Поезда

грузовые

Поливомоечная машина

9539900.00 6227744.00 9540347.00 6227968.00

28.50

1.00

1 шт/ч

20 км/ч

217

Результаты расчета

Источник

Уровни звукового давления, дБ, в октавных полосах со среднегеометрическими частотами в Гц

Уровень

звука,

дБА

Дистанция

расчёта R, м

31.5

125

250

500

1000

2000

4000

8000

Поливомоечная машина

эквивалентные:

7.50

41.78

48.28

43.78

40.78

37.78

34.78

28.78

16.28

42.10

максимальные:

55.76

62.26

57.76

54.76

51.76

48.76

42.76

30.26

56.08

Эколог-Шум. Модуль печати результатов расчета

версия 1.0.2.47 (от 23.11.2007)

ФИРМА "ИНТЕГРАЛ"

Источник данных: Эколог-Шум, версия 1.0.3.125 (от 25.03.2008)

Расчет эквивалентного уровня звукового давления в период строительства
1.

Исходные данные

1.1.

Источники шума

Типы источников:
1 - Точечный
2 - Линейный
3 - Объемный

Источник

Тип Координаты точки 1

Координаты точки 2 Ширина

(м)

Вертикальный

размер (м)

Высота

подъема

(м)

Стороны Уровни звукового давления (мощности*), дБ, в октавных полосах со

среднегеометрическими частотами в Гц

X (м)

Y (м)

X (м)

Y (м)

Дистанция

замера

(расчета) R

(м)

31.5

125

250

500

1000 2000 4000 8000

Автосамосвалы

2 9539900.00 6227744.00 9540347.00 6227968.00

28.50

1.00

7.5

51.78 58.28 53.78 50.78 47.78 47.78 44.78 38.78 26.28 52.1

Поливомоечная машина

2 9539900.00 6227744.00 9540347.00 6227968.00

28.50

1.00

7.5

41.78 48.28 43.78 40.78 37.78 37.78 34.78 28.78 16.28 42.1

Автогрейдер

1 9539906.00 6227753.00

1.00

47.2

Бульдозер

1 9539956.00 6227767.00

1.00

47.2

Бульдозер

1 9539980.00 6227793.00

1.00

47.2

Бульдозер

1 9540018.00 6227794.00

1.00

47.2

Бульдозер

1 9540035.00 6227823.00

1.00

47.2

Бульдозер

1 9540076.00 6227823.00

1.00

47.2

Каток

1 9540096.00 6227851.00

1.00

47.2

Скрепер

1 9540133.00 6227851.00

1.00

47.2

Трактор

1 9540155.00 6227880.00

1.00

47.2

Трактор

1 9540192.00 6227880.00

1.00

47.2

Экскаватор

1 9540209.00 6227906.00

1.00

47.2

Экскаватор

1 9540245.00 6227908.00

1.00

47.2

Экскаватор

1 9540279.00 6227942.00

1.00

47.2

Экскаватор

1 9540325.00 6227948.00

1.00

47.2

218

Условия расчета

2.1.

Расчетные точки

Тип

Комментарий

Координаты точки

Высота (м)

X (м)

Y (м)

точка на границе жилой зоны

Расч. точка на границе жилой зоны н.п.Крещеные Казыли

9538857.00

6229742.00

1.50

точка на границе жилой зоны

Расч. точка на границе жилой зоны н.п.Крещеные Казыли

9539174.00

6229857.00

1.50

2.2.

Расчетные площадки

N Координаты середины первой стороны Координаты середины второй стороны Ширина (м)Шаг X (м) Шаг Y (м) Высота (м) Всего точек

X (м)

Y (м)

X (м)

Y (м)

9538490.00

6228900.00

9541275.00

6228900.00

3400.00

100.00

1.50

980

Результаты расчета

Расчет шума проведен согласно СНиП 23-03-2003.

3.1.

Результаты в расчетных точках по уровням звукового давления, дБ, в октавных полосах со среднегеометрическими частотами в Гц

Точки типа: "точка на границе жилой зоны"

Координаты точки Высота

(м)

31.5

125

250

500

1000

2000

4000

8000

X (м)

Y (м)

9538857.00 6229742.00

1.50

20.42

26.72

20.85

15.62

9.20

0.00

11.18

9539174.00 6229857.00

1.50

20.64

26.94

21.11

15.92

9.59

0.00

11.49

Расчет максимального уровня звукового давления в период строительства
1.

Исходные данные

1.1.

Источники шума

Типы источников:
1 - Точечный
2 - Линейный
3 - Объемный

Источник

Тип Координаты точки 1

Координаты точки 2 Ширина

(м)

Вертикальный

размер (м)

Высота

подъема

(м)

Стороны Уровни звукового давления (мощности*), дБ, в октавных полосах со

среднегеометрическими частотами в Гц

X (м)

Y (м)

X (м)

Y (м)

Дистанция

замера

(расчета) R

(м)

31.5

125

250

500

1000 2000 4000 8000

Автосамосвалы

2 9539900.00 6227744.00 9540347.00 6227968.00

28.50

1.00

7.5

55.76 62.26 57.76 54.76 51.76 51.76 48.76 42.76 30.26 56.08

Поливомоечная машина

2 9539900.00 6227744.00 9540347.00 6227968.00

28.50

1.00

7.5

55.76 62.26 57.76 54.76 51.76 51.76 48.76 42.76 30.26 56.08

Автогрейдер

1 9539906.00 6227753.00

1.00

76.5

Бульдозер

1 9539956.00 6227767.00

1.00

76.5

Бульдозер

1 9539980.00 6227793.00

1.00

76.5

Бульдозер

1 9540018.00 6227794.00

1.00

76.5

Бульдозер

1 9540035.00 6227823.00

1.00

76.5

Бульдозер

1 9540076.00 6227823.00

1.00

76.5

Каток

1 9540096.00 6227851.00

1.00

76.5

Скрепер

1 9540133.00 6227851.00

1.00

76.5

Трактор

1 9540155.00 6227880.00

1.00

76.5

219

Трактор

1 9540192.00 6227880.00

1.00

76.5

Экскаватор

1 9540209.00 6227906.00

1.00

76.5

Экскаватор

1 9540245.00 6227908.00

1.00

76.5

Экскаватор

1 9540279.00 6227942.00

1.00

76.5

Экскаватор

1 9540325.00 6227948.00

1.00

76.5

Условия расчета

2.1.

Расчетные точки

Тип

Комментарий

Координаты точки

Высота (м)

X (м)

Y (м)

точка на границе жилой зоны

Расч. точка на границе жилой зоны н.п.Крещеные Казыли

9538857.00

6229742.00

1.50

точка на границе жилой зоны

Расч. точка на границе жилой зоны Крещеные Казыли

9539174.00

6229857.00

1.50

2.2.

Расчетные площадки

X (м)

Y (м)

X (м)

Y (м)

9538490.00

6228900.00

9541275.00

6228900.00

3400.00

100.00

1.50

980

Результаты расчета

Расчет шума проведен согласно СНиП 23-03-2003.

3.1.

Точки типа: "точка на границе жилой зоны"

Координаты точки Высота

(м)

31.5

125

250

500

1000

2000

4000

8000

X (м)

Y (м)

9538857.00 6229742.00

1.50

27.00

33.29

27.43

22.61

16.19

9.37

0.00

18.60

9539174.00 6229857.00

1.50

27.22

33.52

27.69

22.91

16.58

9.92

0.00

18.94

220

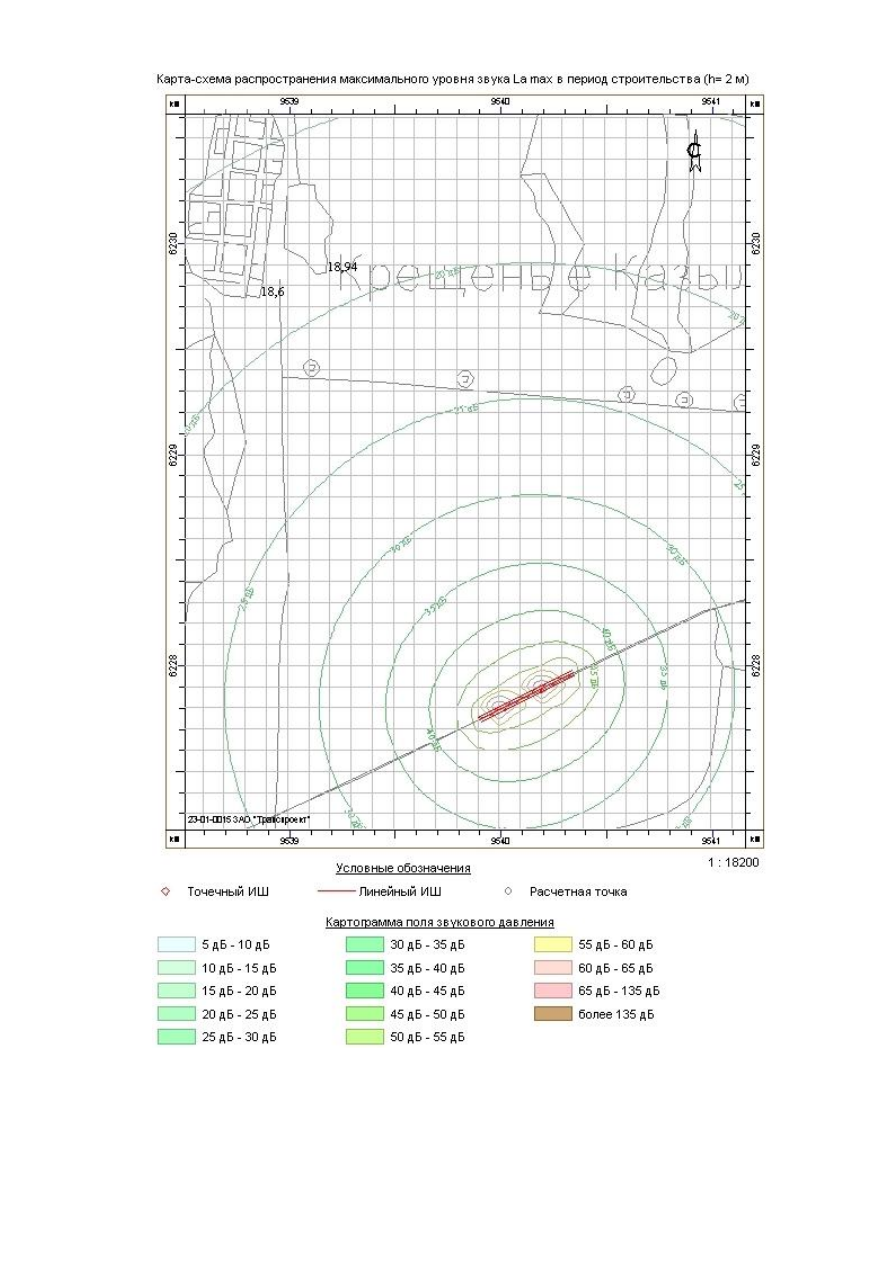

Рисунок Ф.1

221

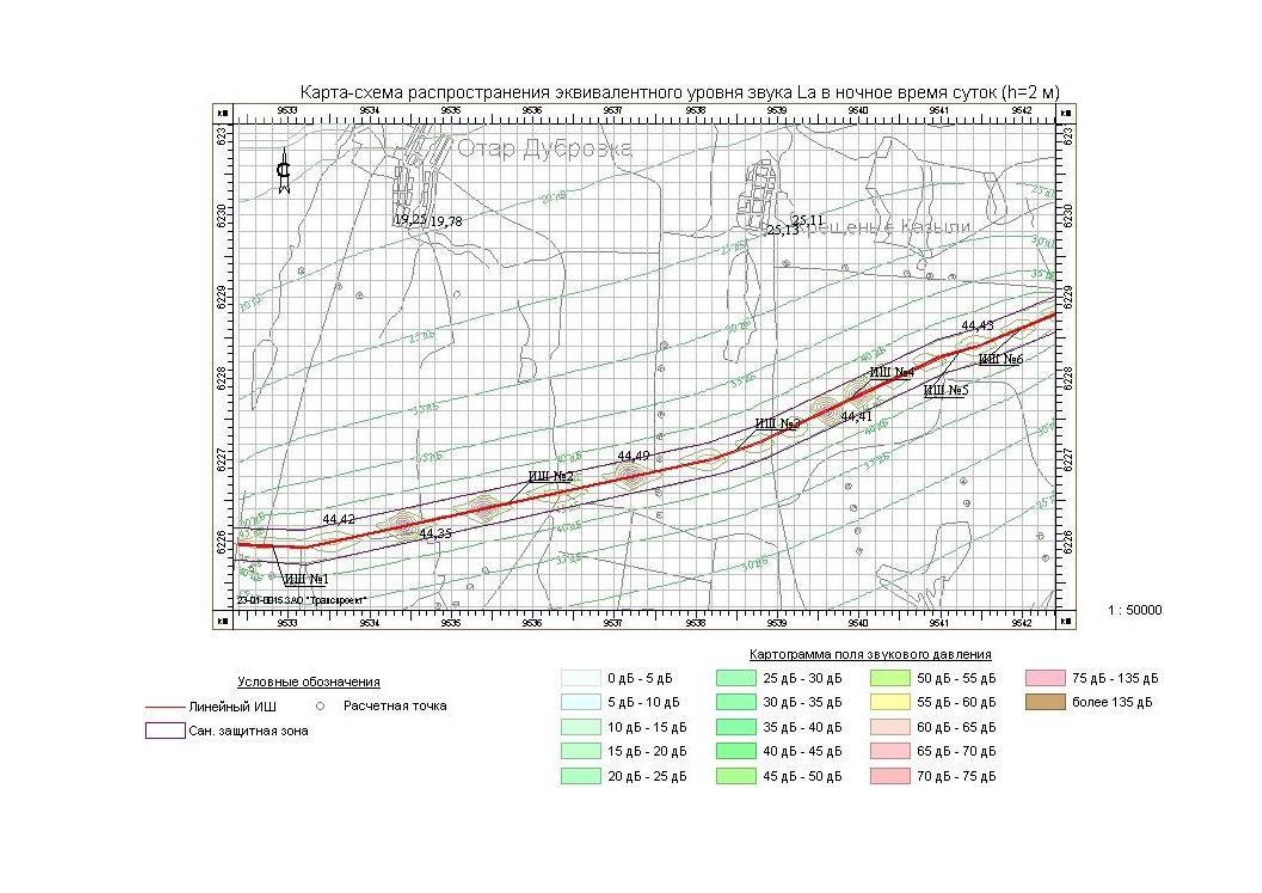

Рисунок Ф.2

222

Приложение Х

При строительстве

Мусор от бытовых помещений организованный несортированный
(исключая крупногабаритный)
Количество твердых бытовых отходов рассчитывается по формуле:
Общее количество ТБОП рассчитывается по формулам:

∑Gтбоп = (Gа × Nа × tа + Gn × Nn × tn) × 10

-3

, т/год,

∑ Vтбоп = ∑Gтбоп / ρ = ∑Gтбоп / 0,175 , м

/год,

где Gа, Gn  – норматив ТБОП для АУП и производственного персона
соответственно, кг/сотр.×сут ;
Nа, Nn  – среднесписочное количество сотрудников соответственно АУП и
производственного персонала, сут/год ;
tа, tn  – количество рабочих дней в году, соответственно для АУП и
производственного персонала, сут/год ;
ρ  – плотность ТБОП равная 0,175 т/м

Исходные данные и результаты расчета сведем в таблицу:

кг/сотр.×сут

Итого:

Отходы (осадки) из выгребных ям и хозяйственно-бытовые стоки
Расчет отходов (осадков) из выгребных ям и хозяйственно-бытовых стоков

производится согласно «Справочника по санитарной очистке городов и
поселков», 1978 г.

Расчет количества осадков производится по формуле:

Ф = N × D × Мн / 10

-3

Ф – количество осадков из выгребных ям, л ;
N – общее количество рабочих;

Gтбо , т

10,684

3,182

Кол-во отходов на

период

строительства,

Vтбо, м

18,185

61,053

сотрудников, N.

0,17

отхода, G,

0,22

ИТР
Рабочие

1 год реконструкции

чел.

дней, t

Наименование

Норматив

Количество

рабочих

Среднесписочное

количество

260

2 год реконструкции

ИТР

0,22

2,942

260

0,515

образующихся при строительстве и эксплуатации объекта

Расчет количества отходов,

275

Рабочие

0,17

275

223

1,820

0,666

3,803

1,682

4,208

24,043

3 год реконструкции

ИТР

0,22

223

0,294

10,398

Рабочие

0,17
