Индивидуальный жилой дом из бруса 3098-0. Проектная документация (2013 год) - часть 1

Индивидуальный жилой дом из бруса 3098-0

105 - 3098-0 - АС - 13.

Архитектурно - строительные решения. Демо-проект.

Директор

Новиков А.В.

ГАП

Морозова Д.Г.

ГИП

Волкович А.А.

Архитектор

Морозова Д.Г.

Санкт-Петербург 2013 г.

ГАП

Новиков А.В.

Волкович А.А.

Морозова Д.Г.

Стадия РП

Лист из 24

Подп. Дата

Разраб.

ГИП

Директор

105-3098-0-АС-13

09.08.2013

Морозова Д.Г.

GROUP

09.08.2013

Данная проектная документация представляет собой распространяемый бесплатно демо-проект архитектурной студии LANS GROUP и включает основные элементы конструкции здания, технические решения и
материалы, достаточные для ведения индивидуального строительства  в условиях, оговоренных в общих данных разделов проекта. В соответствии  с действующим законодательством в области авторского права
(часть 4 Гражданского  Кодекса РФ) авторские и исключительные права на проект  и документацию сохраняются за  правообладателем, компанией LANS GROUP. Использование проекта  для целей  отличных от
индивидуального  строительства,  в  том  числе  в  коммерческих  целях,  включая  (но  не  ограничиваясь)  перепродажу  проекта,  использование  для  массового  строительства,  внесение  изменений  в  проект  без
согласования  и  разрешения  правообладателя  не  допускается  и  преследуется  по  закону.  Переработка  данного  проекта  для  строительства  в  ином  составе  технических  решений  и  материалов,  внесение  иных
изменений и корректировок, включающих привязку к месту строительства, допускаются только с согласия правообладателя и выполняются архитектурной студией LANS GROUP на основании отдельного запроса.
www.homeplans.ru, sales@lans-development.ru.

ООО "ЛАНС ГРУПП"

1. Общая часть.

Демо проект индивидуального жилого дома тип «3098-0».
Проект разработаны ООО «ЛАНС ГРУПП» на основании отдельного технического задания ЗАО "Ондулин -

Строительные материалы" и рекомендаций глав Строительных норм и правил:

СП 55.13330.2011 «Дома жилые одноквартирные».
СНиП 23-01-99 «Строительная климатология» (актуал. СП 2011 года).
СНиП 23-02-2003 «Тепловая защита зданий» (СП 50.13330.2012).
СП 52.13330.2011 «Естественное и искусственное освещение».
СП 23-101-2004 «Проектирование тепловой защиты зданий».
СП 1.13130.2009 «Системы противопожарной защиты. Эвакуационные пути и выходы».
СП 4.13130.2009 «Ограничение распространения пожара на объектах защиты» (с изм. 2011 года).
СП 7.13130.2009 «Отопление, вентиляция и кондиционирование. Противопожарные требования».
ГОСТ 30494-96 «Здания жилые и общественные. Параметры микроклимата в помещениях».

Проектная документация может использоваться в местности с климатическими и геологическими

условиями, принятыми для данного проекта. Разработчик подтверждает, что технические решения,
принятые в проекте, выполнены в соответствии с действующими нормами, экологическими,
гигиеническими и противопожарными правилами Российской Федерации на момент ее разработки,
обеспечивающими при соблюдении предусмотренных рабочими чертежами мероприятий безопасную для
жизни и здоровья людей эксплуатацию здания.

Главный архитектор проекта

Морозова Д.Г.

2. Условия строительства.

Климатические условия РФ с ГСОП для зон А/Б до 5100/6100 С

сут (климатический подрайон II Б).

- средняя температура наиболее холодной пятидневки - 26

С,

- нормативное значение ветрового давления для II ветрового района 30 кг/м2,
- расчётное значение веса снегового покрова для III снегового региона 180 кгс/м2,
- нормативная глубина промерзания грунта - 1,5.
Геологические условия строительства - в соответствии с общими указаниями к разделу КЖ0 проектной

документации.

Степень огнестойкости здания - III. Класс функциональной пожарной опасности - Ф1.4 (СНиП 21-01). Класс

конструктивной пожарной опасности здания - С1.

3. Архитектурно-строительная часть.

3.1 Архитектурно-планировочное решение.

Дом запроектирован как одноэтажный с жилой мансардой. За относительную отметку 0,000 принимается

отметка верха чистого пола первого этажа.

3.2 Наружная отделка здания.
Фасады - облицовка термообработанной или импрегнированной древесиной последующей окраской по RAL 3032
(темно красный) по деревянным направляющим. Цоколь - облицовка натуральным камнем рваной фактуры
(известняк, песчаник, шунгит)

3.3 Внутренняя отделка здания.

В качестве проектного решения для внутренней отделки здания рекомендуется использовать штукатурные

смеси или облицовку ГКЛ/ВГКЛ по каркасу в соответствии с дизайн-проектом, который разрабатывается
отдельно.

Устройство полов и подшивных потолков следует производить только после завершения всех монтажных

работ по проводке инженерных коммуникаций. Отделка полов: керамогранит или керамическая плитка.

Дверные блоки во входных проёмах должны иметь приспособления для самозакрывания.

3.4 Конструктивные решения.

Фундамент: Монолитная железобетонная плита с тепловым экраном из пенополистирола

плотностью не ниже 35кг/м

. Предусмотреть дренаж и скрытую ливневую канализацию с

организацией по месту или на основании отдельного проекта.

Наружные стены: брус не контролируемой влажности, сечением 150х150 рубленный "в

обло", утепление жестким минераловатным или базальтовым утеплителем - 100мм,
направляющие бруски/вентзазор - 50мм, фасадная доска - 20мм.

Полы: по фундаментной плите с теплоизоляцией из пенополистирола плотностью не ниже

25кг/м

, Ro (зона Б) = 4,55 м

С/Вт., второй этаж - по деревянному перекрытию с изоляцией из

минераловатного утплителя 100мм.

Данные решения по теплотехнике ограждающих конструкций разработаны для

средней полосы России и Северо-Западных федеральных округов. При строительстве в
иных регионах руководствоваться местными теплотехническими нормами.

Внутренние несущие стены: брус 150х150 рубленный "в обло".

Перегородки: каркасно-обшивные в соответсвии с дизайн - проектом помещений.

Крыша: утепленная вентилируемая. Покрытие - битумные листы Ондулин по деревянной

стропильной конструкции. Водостоки металлические с защитой от обледенения (см. комплект
ЭО, ВК).

Дымоходы и вентканалы: сборные Schiedel или аналог.

Окна: теплоэффективные металопластиковые.. Нащельники декоративные по периметру

снаружи, отливы - сталь оцинкованная 0,55 мм, окрашенная RAL. Стеклопакеты - Ro = не менее
0,76 м

С/Вт.

Входные двери: теплоэффективные дерево-алюминиевые Jeld-Wen, Hoermann, Skaala (или

аналог) с фурнитурой класса Abloy.

Крыльца и террасы: монолитный железобетон с тепловым экраном из пенополистирола

плотностью не ниже 35кг/м

и покрытием деревянным настилом предусмотреть защиту от

обледенения (см. раздел ЭО).

Лестница: деревянная заводской готовности.

Камин: по индивидуальному заказу в соответсвии с дизайн проектом, который

разрабатывается отдельно.

Общие данные (Начало)

ГАП

Новиков А.В.

Волкович А.А.

Морозова Д.Г.

Стадия РП

Лист из 24

Подп. Дата

Ведомость рабочих чертежей

основного комплекта АР, Основные

технико-экономические показатели

проекта

Разраб.

ГИП

Директор

105-3098-0-АС-13

09.08.2013

Морозова Д.Г.

GROUP

09.08.2013

ООО "ЛАНС ГРУПП"

Ведомость рабочих чертежей основного комплекта АС

Лист

Наименование

Титульный лист

Общие данные (Начало).

Общие данные (Окончание).

План первого этажа. Экспликация помещений

План мансардного этажа. Экспликация помещений

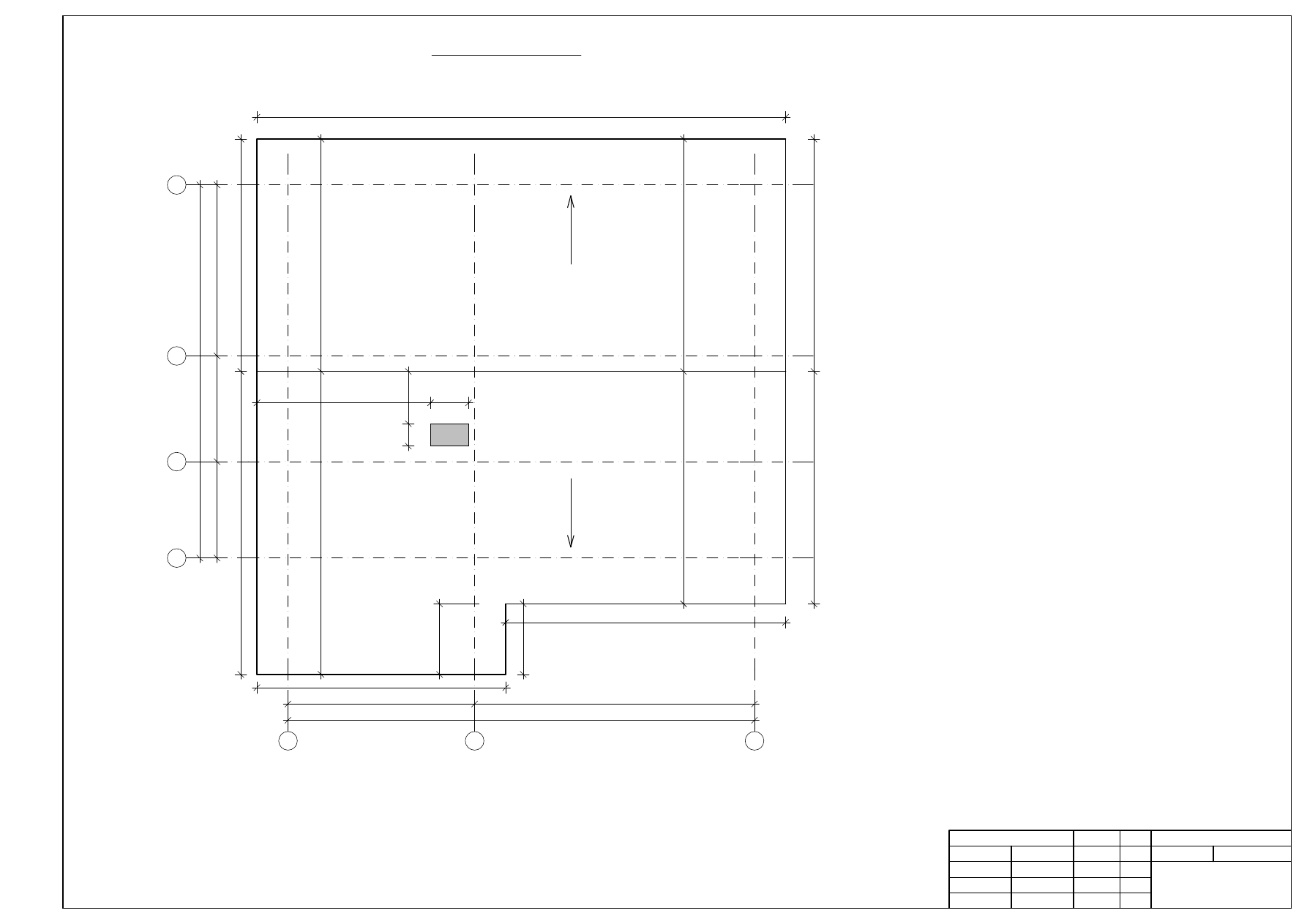

План кровли.

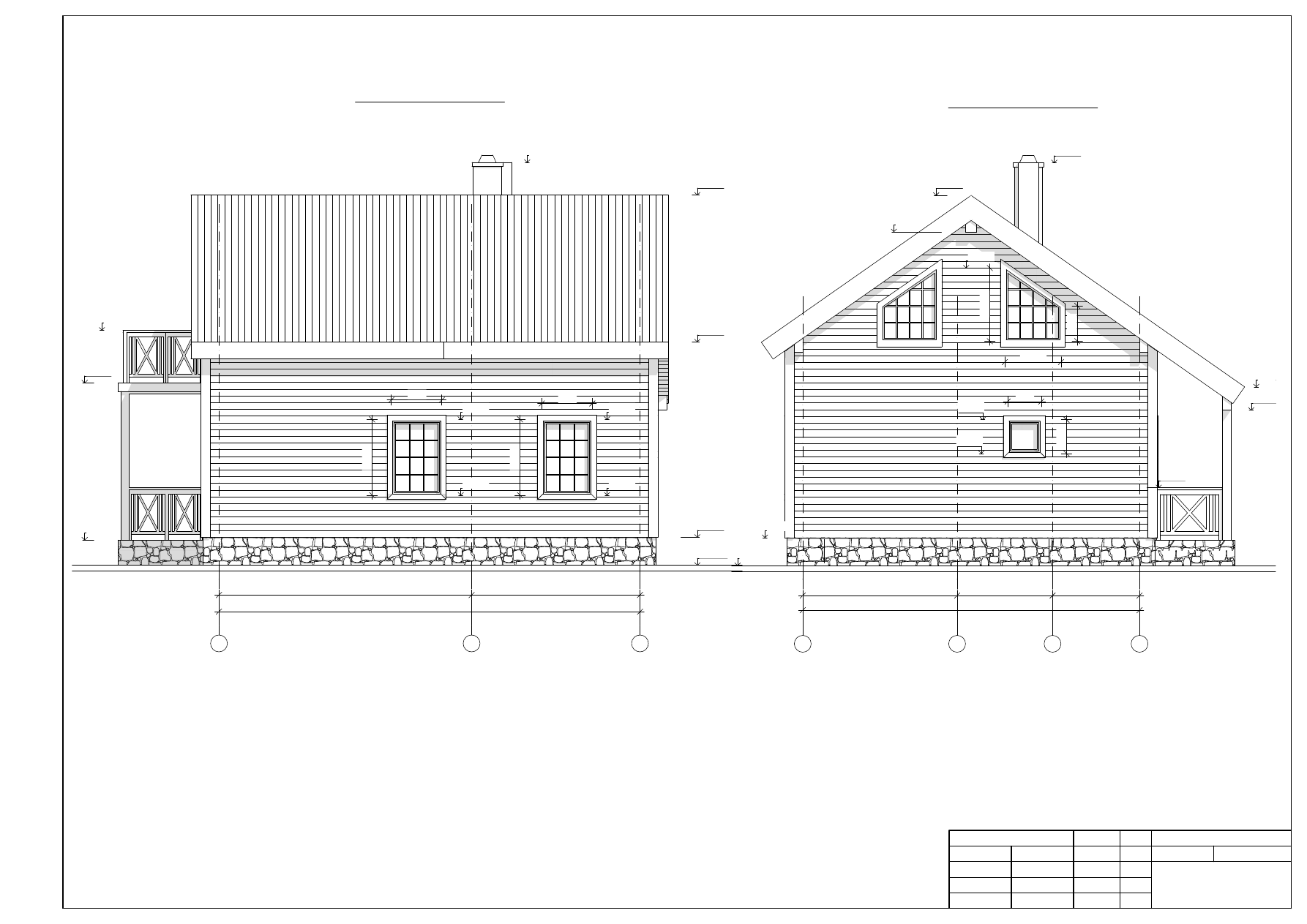

Фасад 1-3, Фасад А-Г

Фасад 3-1, Фасад В-А

Разрез 1-1

Разрез 2-2

План фундамента

Сечения 1-1, 2-2, Спецификация элементов фундамента

Кладочные планы 1-го 2-го этажей

План балок перекрытия

Схема расположения элементов кровли

Узлы

Спецификация конструктивных элементов здания

Спецификация заполнения оконных и дверных проемов.

Лестница внутренняя Л-1, ограждения наружные, дымоходы и вентканалы

Фасад 1-3, Фасад А-В Цветовое решение

Фасад 3-1, Фасад В-А Цветовое решение

3-D виды

Приложение 1

Примеч.

3.5 Инженерные решения.

Отопление: в соответствии с чертежами марки ОВ от индивидуального отопительного котла. В

помещениях - отопительные радиаторы, водяные теплые полы.

Вентиляция: гравитационная по каналам, выполненным в соответствии с чертежами проекта, с

установкой вытяжных вентиляторов. Проектом допускается устройство системы принудительной приточно-
вытяжной вентиляции и кондиционирования на основании проекта, разрабатываемого отдельно.

Водоснабжение: в соответствии с чертежами марки ВК холодное от местной сети или от скважины,

горячее через бойлер.

Канализация: в соответствии с чертежами марки ВК в местную сеть или в локальные очистные

сооружения.

Электроснабжение: в соответствии с чертежами марки ЭО от местной сети.

Данную пояснительную записку к проекту следует рассматривать совместно с пояснительными записками

к разделам ОВ, ВК, ЭО рабочего проекта. Все данные по сопротивлению теплопередаче ограждающих
конструкций (Ro)приведены с учетом коэффициента теплотехнической неоднородности.

В соответствии с «Законом о сертификации» РФ, все указанные в рабочих чертежах проекта изделия и

материалы, используемые при строительстве, должны быть сертифицированны в отношении гигиенической и
пожарной безопасности и на соответствие государственным стандартам.

Настоящий проект разработан компанией LANS GROUP (ООО «ЛАНС ГРУПП», Санкт-Петербург,

Садовая ул., 54, (812) 385-7412, (812) 940-0484, (495) 646-8217, sales@lans-development.ru,
www.homeplans.ru. Авторское право защищено Гражданским Кодексом Российской Федерации, часть 4.

Данный альбом рабочей документации может использоваться для подготовительных к строительству

работ и предназначен для ведения строительства только при наличии штампа и подписи представителя
технического надзора к производству работ. Изменения в проект могут вносить только специализированные
проектные организации, при этом ответственность за последствия внесения таковых изменений принимают на
себя эти организации.

Поз.

Наименование

Ед.

изм.

Всего

Площадь застройки

Жилая площадь

Общая площадь дома

Отапливаемая площадь дома

Площадь дома и уличных зон (без коэф.)

Основные технико-экономические показатели.

64,2

66,9

82,49

75,89

90,33

ГАП

Новиков А.В.

Волкович А.А.

Морозова Д.Г.

Стадия РП

Лист из 24

Подп. Дата

Экспликация помещений первого

этажа, План первого этажа М 1:50,

Экспликация полов первого этажа

Разраб.

ГИП

Директор

105-3098-0-АС-13

09.08.2013

Морозова Д.Г.

GROUP

09.08.2013

ООО "ЛАНС ГРУПП"

Экспликация помещений первого этажа

Номер

помещения

1.01
1.02
1.03
1.04
1.05
1.06

Наименование

Крыльцо
Прихожая
Ванная
Кухня-гостиная
Спальня
Терраса

Площадь, м.

кв.

4,76
4,65
4,34

26,10

7,80
5,70

53,35 м2

Площадь по

СНиП, м. кв.

2,38
4,65
4,34

26,10

7,80
2,85

48,12 м2

ОК-02

ОК

-03

ОК

-03

-Б

-1

ОК-01

ОК-04

Д-1

ОК

-04

-2

Д-3

235

820

3 000

4 500

7 500

550

700

750

000

Лестница деревянная Л1

ВБ-1

0,000

-0,050

1.01

4,76

1.02

4,65

1.03

4,34

1.04

26,10

1.05

7,80

1.06

5,70

0,000

Номер и

наименование

помещения по

проекту.

Тип

пола.

Схема пола.

Материалы пола.

Площадь

покрытия

4,65

33,9

1.02 Тамбур-

прихожая

1. Керам. плитка на клеевом растворе.
2. Стяжка армированная цементно-песчаная

60 мм

3. Пенополистирол

20 мм

150 мм

4. ЖБ плита фундамента

300 мм

1. Ламинат (или линолеум)

20 мм

2. Стяжка армированная цементно-песчаная

60 мм

3. Пенополистирол

150 мм

4. ЖБ плита фундамента

300 мм

1.05 Спальня

1.04 Кухня-

гостиная

10,46

1. Керам. плитка на клеевом растворе.

4. ППС

0,02 мм

3. Ж/б плита по грунту

20 мм

2. Гидроизоляционная полимерная плёнка.

120 мм

5. Пирог согласно разделу КЖ0

100 мм

1. Террасная доска
2. Лаги 50х100

28 мм

100 мм

3. Стяжка по уклону

50 мм

1.03 Ванная

4,34

1.01 Крыльцо

1.06 Терраса

4. Конструкционное основание

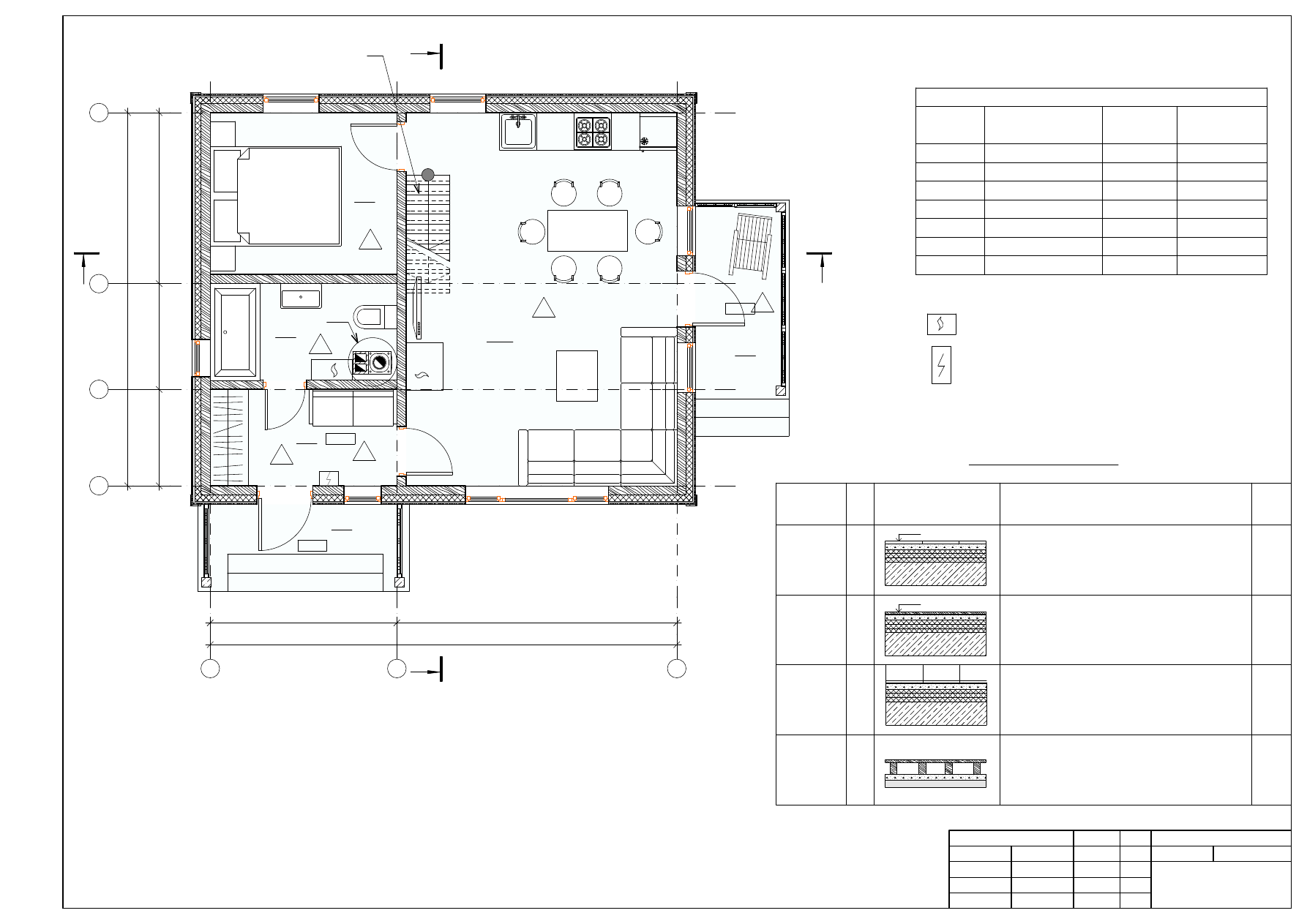

План первого этажа М 1:50

Экспликация полов первого этажа

Примечания:
1. Ведомость окон и дверей см. лист 18
2. Ведомость наружных ограждений см. лист 19
3. Схемы венканалов и дымоходом см. лист 19
4. Лестница Л1 - см. лист 19

Отопительный котел

Электрощиток

ГАП

Новиков А.В.

Волкович А.А.

Морозова Д.Г.

Стадия РП

Лист из 24

Подп. Дата

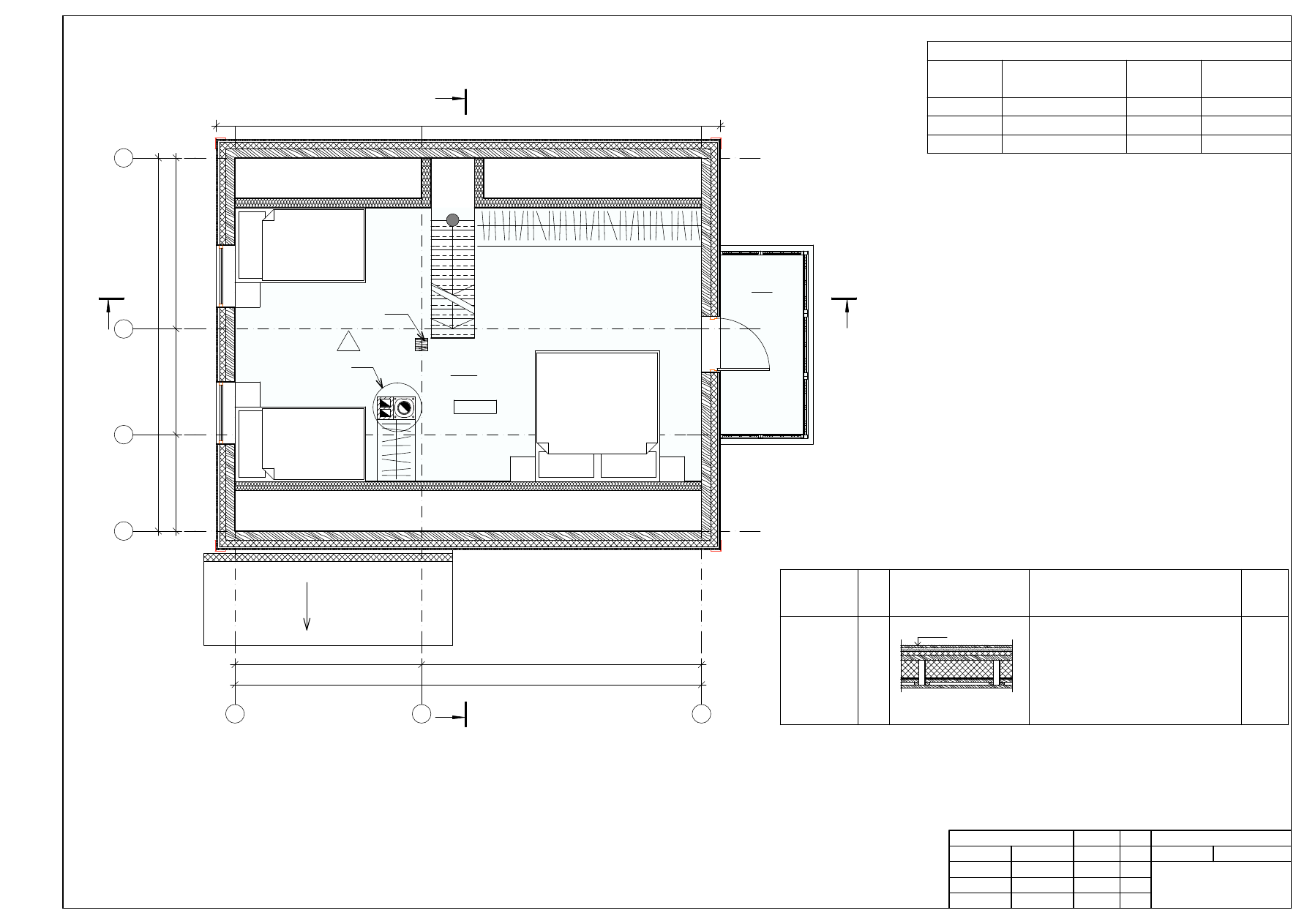

План мансардного этажа М 1:50,

Экспликация помещений

мансардного этажа, Экспликация

полов мансардного этажа

Разраб.

ГИП

Директор

105-3098-0-АС-13

09.08.2013

Морозова Д.Г.

GROUP

09.08.2013

ООО "ЛАНС ГРУПП"

-Б

-1

ОК

-05

ОК

-05

235

820

3 000

4 500

7 500

550

700

750

000

8 100

Ст-1

ВБ-1

+2,820

2.01

33,00

2.02

4,58

Экспликация помещений мансардного этажа

Номер

помещения

2.01
2.02

Наименование

Спальня - антресоль
Балкон

Площадь,

м.кв.

33,00

4,58

37,58 м2

Площадь по

СНиП, м.кв.

33,00

1,37

34,37 м2

+2,890

Материалы пола.

2.01 Спальня -
антресоль

33,0

Площадь

покрытия

Тип

пола.

Схема пола.

Номер и

наименование

помещения по

проекту.

1. Ламинат или линолеум - 20мм
1. 2 листа ГКЛ GL 15 - 30мм
3. Шумоизоляция для пола ISOVER - 30мм
4. Шпунтовая доска - 40мм
5. Балка перекрытия - 200мм
6. Минераловатный утеплитель 150мм
7. Пароизоляционная пленка Ондутис R100
8. Щитовой накат
9. Подшив потолка - 20мм

План мансардного этажа М 1:50

Примечания:
1. Ведомость окон и дверей см. лист 18
2. Ведомость наружных ограждений см. лист 19
3. Схемы венканалов и дымоходом см. лист 19
4. Лестница Л1 - см. лист 19
5. С-1 (столб-1) см. в спецификации на листе 17

* Площади посчитаны по полу (без уменьшающих
коэффициентов для мансардных этажей)

ГАП

Новиков А.В.

Волкович А.А.

Морозова Д.Г.

Стадия РП

Лист из 24

Подп. Дата

План кровли М 1:50

Разраб.

ГИП

Директор

105-3098-0-АС-13

09.08.2013

Морозова Д.Г.

GROUP

09.08.2013

ООО "ЛАНС ГРУПП"

7 500

3 000

4 500

550

700

750

000

8 500

740

870

740

4 000

135

4 500

2 790

610

360

840

500

950

500

450

Элементы кровли

Площадь кровли: 82,3 кв.м.;
Уклон: 35 градусов;
Длина коньков: 8,5 метров;
Длина торцов: 20,9 метров;
Длина карнизов: 17 метров;
Печная труба;
Вентиляционная труба;

(натуральная

величина

)

(натуральная

величина

)

(натуральная

величина

)

(натуральная

величина

)

(натуральная

величина

)

План кровли М 1:50

ГАП

Новиков А.В.

Волкович А.А.

Морозова Д.Г.

Стадия РП

Лист из 24

Подп. Дата

Фасад А-Г М 1:50, Фасад 1-3 М 1:50

Разраб.

ГИП

Директор

105-3098-0-АС-13

09.08.2013

Морозова Д.Г.

GROUP

09.08.2013

ООО "ЛАНС ГРУПП"

0,890

2,100

5,450

6,100

6,680

800

350

900

3,481

1 550

1 700

2 750

6 000

3 000

4 500

7 500

170

2 300

350

0,750

2,100

2,686

6,100

2,240

6,680

3,481

600

1,500

2,100

-0,050

0,890

2,750

3,690

Фасад А-Г М 1:50

Фасад 1-3 М 1:50

ГАП

Новиков А.В.

Волкович А.А.

Морозова Д.Г.

Стадия РП

Лист из 24

Подп. Дата

Фасад 3-1 М 1:50, Фасад Г-А М 1:50

Разраб.

ГИП

Директор

105-3098-0-АС-13

02.09.2013

Морозова Д.Г.

GROUP

02.09.2013

ООО "ЛАНС ГРУПП"

-0,500

0,000

3,481

6,100

0,750

2,100

900

350

0,750

2,100

-0,050

2,750

3,690

6,680

4 500

3 000

7 500

0,890

2,270

2,686

6,100

5,450

1 000

305

630

4,805

600

2,100

1,500

0,000

-0,500

2 750

1 700

1 550

6 000

6,680

Фасад 3-1 М 1:50

Фасад Г-А М 1:50

содержание .. 1 2 ..
