3. Проверьте статус устройства в списке устройств и выберите неактивное

устройство.

4. Нажмите на кнопку Активация для вызова интерфейса активации.

5. Создайте пароль, введите его в поле пароля и подтвердите.

РЕКОМЕНДУЕТСЯ ИСПОЛЬЗОВАТЬ НАДЕЖНЫЙ ПАРОЛЬ –
Настоятельно рекомендуется использовать надежный пароль (не
менее 8 символов, включая буквы верхнего регистра, буквы нижнего
регистра, цифры и специальные символы). Также рекомендуется
регулярно обновлять пароль. Ежемесячная или еженедельная смена
пароля позволит сделать использование продукта безопасным.

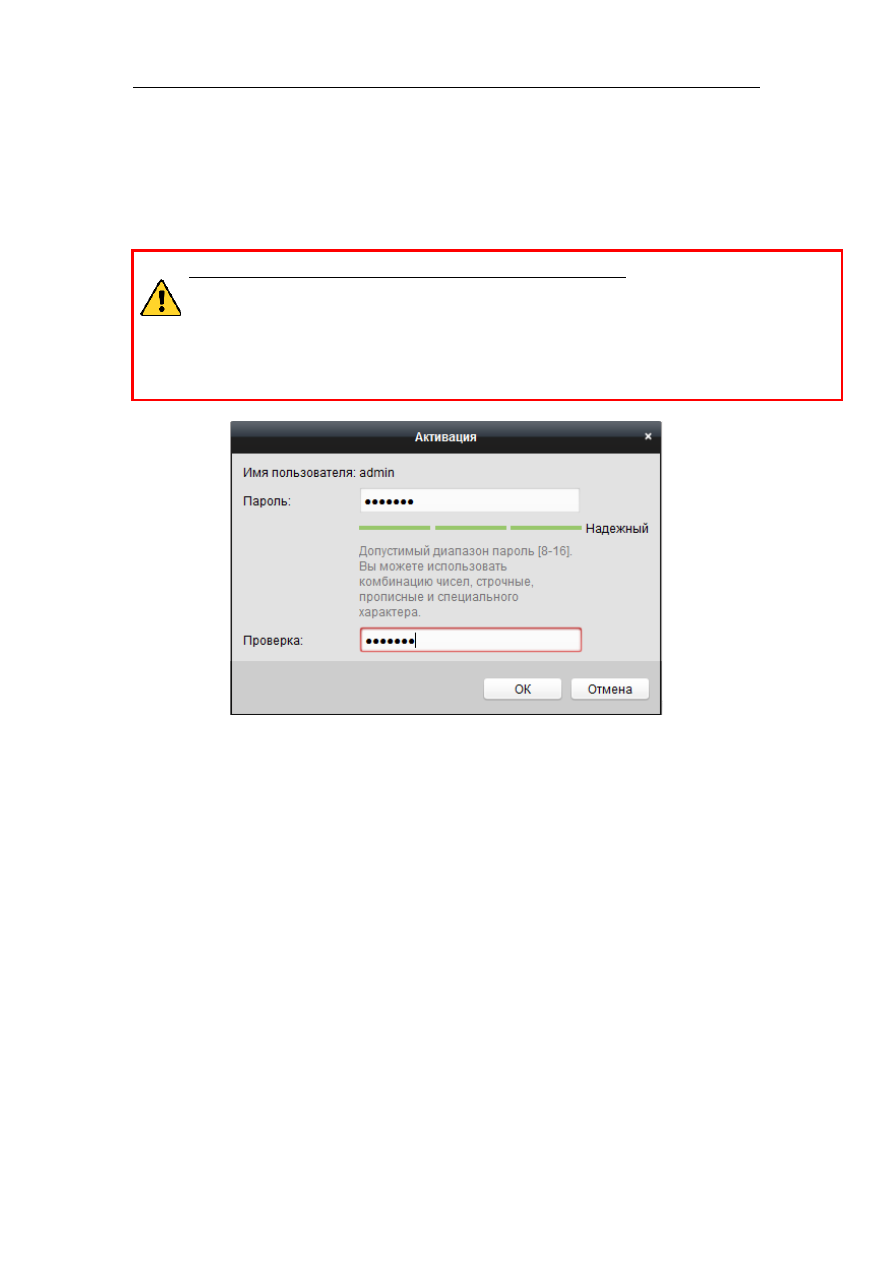

Рисунок 2-8 Интерфейс активации (клиентское ПО)

6. Нажмите OK, чтобы сохранить пароль.

7. Нажмите на кнопку Измениить Net info для входа в интерфейс

модификации сетевых параметров, как показано на рисунке ниже.

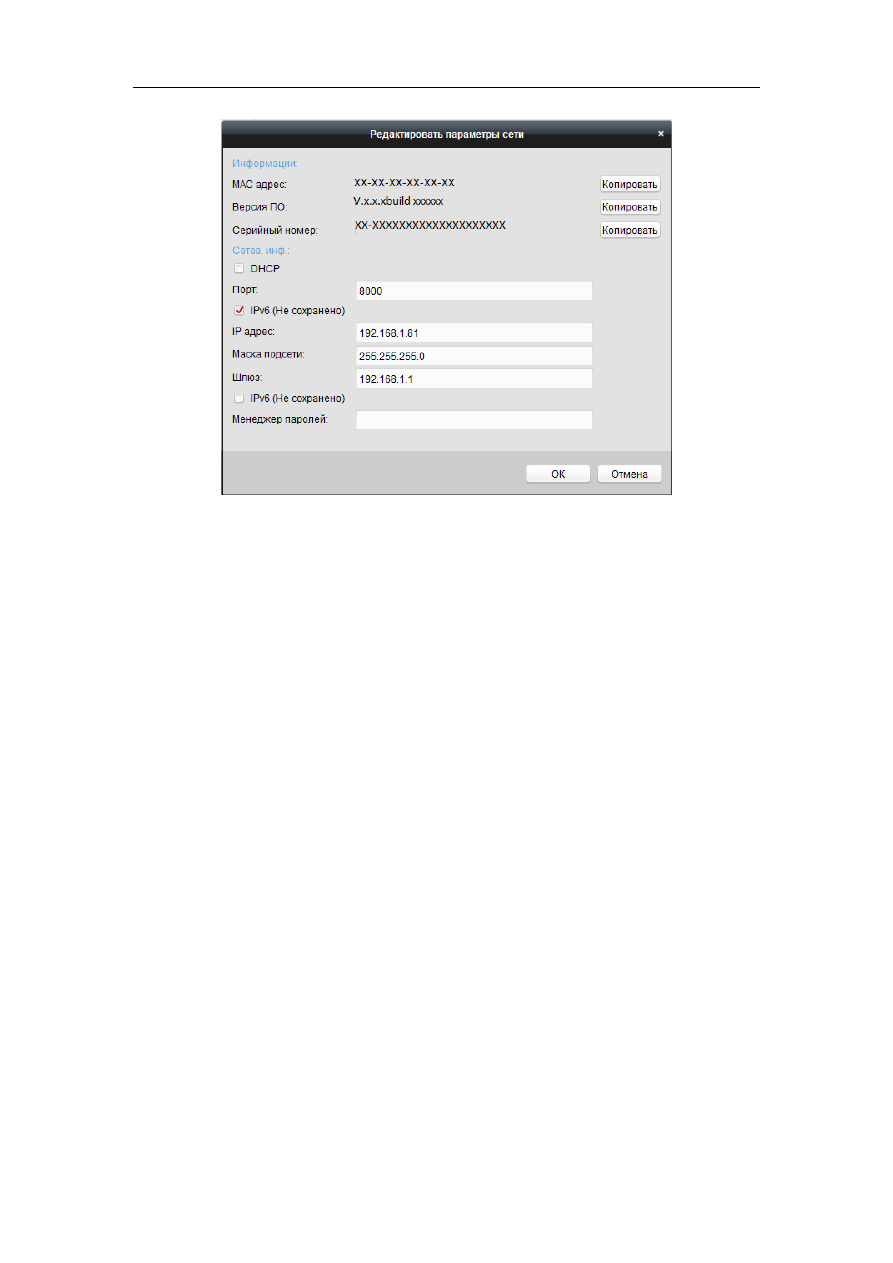

Рисунок 2-9 Интерфейс модификации сетевых параметров

8. Измените IP-адрес устройства так, чтобы он был в той же подсети, к

которой подключен Ваш компьютер, вручную или поставив галочку Enable

DHCP («Включить DHCP»).

9. Введите пароль для того, чтобы изменить IP-адрес.

2.2 Подключение сетевой видеокамеры к WAN сети

Цель:
Данный раздел рассматривает подключение сетевой видеокамеры к WAN сети
при наличии статического или динамического IP- адреса.

2.2.1 Подключение при наличии статического IP-адреса

Перед началом:
Вам необходимо получить статический IP-адрес от вашего провайдера интернет-
услуг. При наличии статического IP-адреса, Вы можете подключить сетевую
видеокамеру с использованием роутера или подключить ее к WAN сети
напрямую.



Подключение сетевой видеокамеры с использованием роутера

Шаги:

1. Подключите сетевую видеокамеру к роутеру.

2. Назначьте камере IP- адрес, маску подсети и шлюз по умолчанию. Сохраните

статический IP-адрес в роутере.

3. Настройте перенаправление портов. Порты по умолчанию 80, 8000 и 554.

Шаги по настройке перенаправления портов различаются в зависимости от
модели роутера. Обратитесь к руководству пользователя вашего роутера.

Примечание:

Обратитесь к Приложению 2 за дополнительной информацией о

перенаправлении портов.

4. Подключитесь к сетевой видеокамере через веб-браузер или клиентское ПО

через интернет

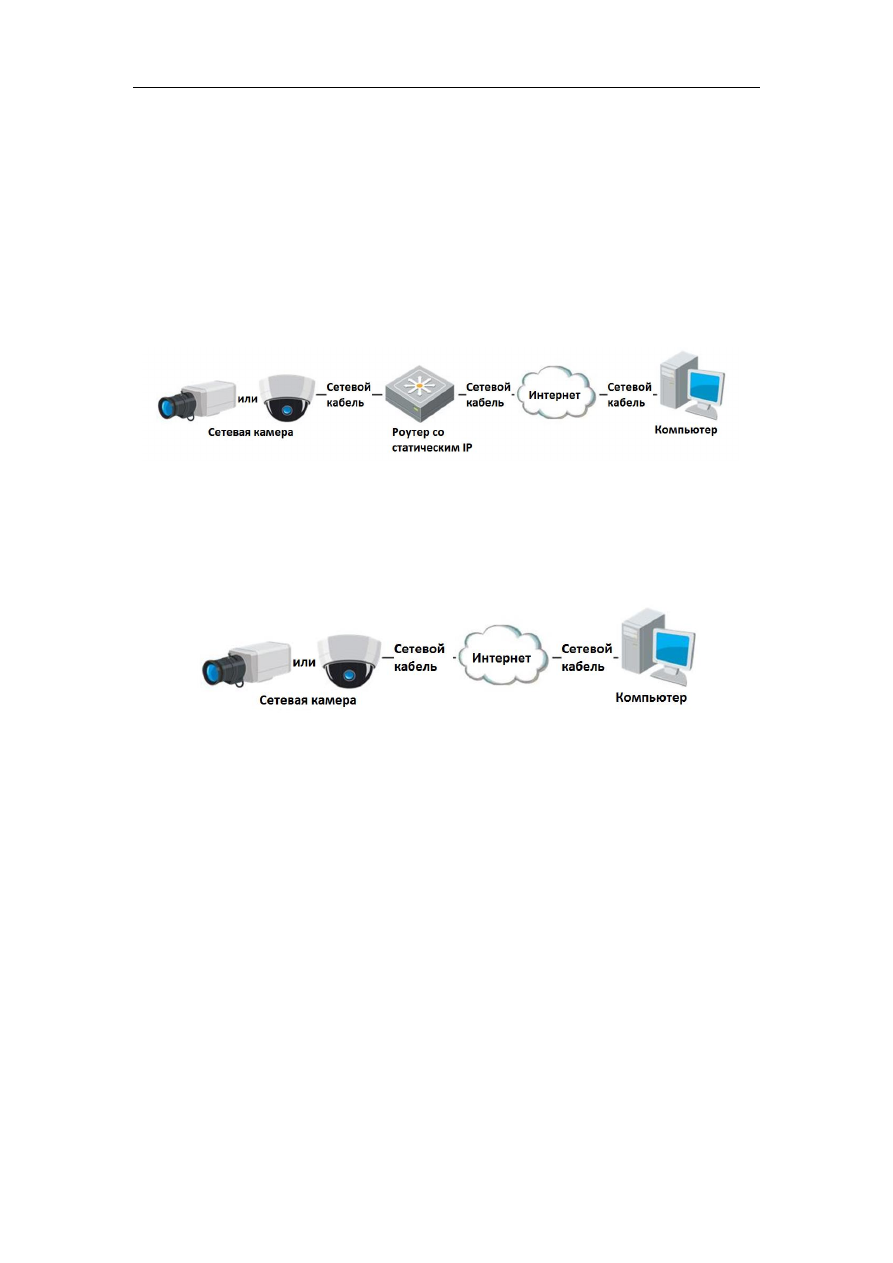

Рисунок 2-10 Доступ к видеокамере через роутер со статическим IP-адресом

 Подключение сетевой видеокамеры со статическим IP- адресом напрямую

Вы также можете сохранить статический IP в камере и напрямую подключить ее
к интернету без использования роутера.

Рисунок 2-11 Доступ напрямую к видеокамере со статическим IP-адресом

2.2.2 Подключение при наличии динамического IP-адреса

Перед началом:
Вам необходимо получить динамический IP- адрес от вашего провайдера
интернет-услуг. При наличии динамического IP- адреса, Вы можете подключить
сетевую видеокамеру к модему или роутеру.



Подключение сетевой камеры к роутеру

Шаги:

1.  Подключите сетевую видеокамеру к роутеру.
2.  Назначьте камере IP- адрес, маску подсети и шлюз по умолчанию.
3.  В  роутере  настройте  PPPoE  имя  пользователя,  пароль  и  подтверждение

пароля.

4. Настройте перенаправление портов. Порты по умолчанию 80, 8000 и 554.

Примечание:

Обратитесь к Приложению 2 за дополнительной информацией

о перенаправлении портов.

5. Задайте доменное имя в соответствии с полученным от провайдера

доменным именем.

6. Установите параметры DDNS в интерфейсе настроек роутера.
7. Получите доступ к камере с использованием заданного доменного имени.



Подключение сетевой видеокамеры с использованием модема

Цель:
Данная видеокамера поддерживает функцию автодозвона PPPoE. Видеокамера
получает публичный IP- адрес с использованием ADSL подключения после
подключения к модему. Вам необходимо задать параметры PPPoE сетевой
видеокамеры. Обратитесь к разделу 7.1.3. Конфигурация параметров PPPoE за
дополнительной информацией.

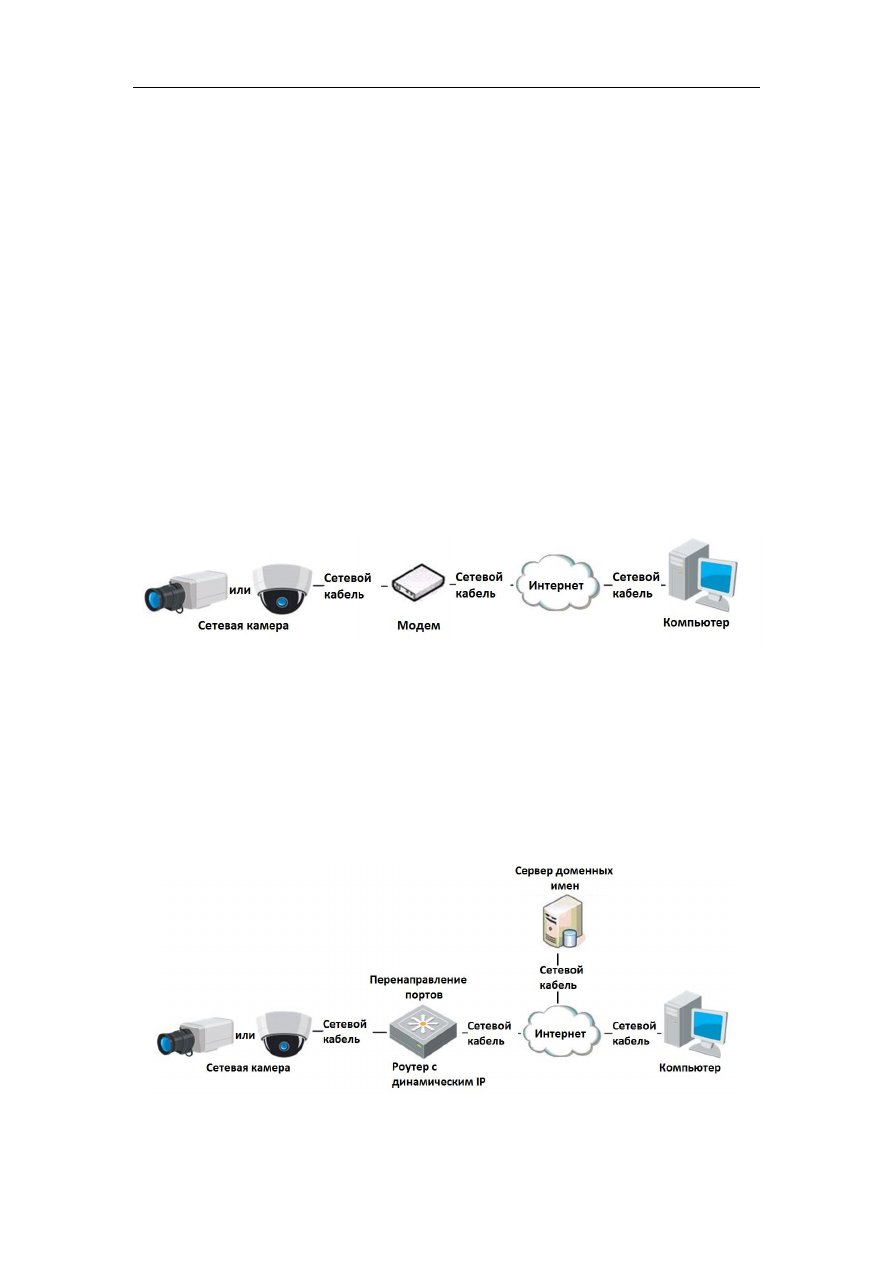

Рисунок 2-12 Доступ к видеокамере с динамическим IP-адресом

Примечание:

Получаемый IP-адрес назначается динамически с использованием

PPPoE,  поэтому  IP-адрес  может  измениться  после  перезагрузки  камеры.  Чтобы
решить  неудобство  использования  динамического  IP-  адреса,  вы  можете
получить  доменное  имя  от  провайдера  DDNS  (напр.  DynDns.com).  Следуйте
описанным ниже шагам для получения нормального или приватного доменного
имени и решения проблемы.

 Нормальное доменное имя

Рисунок 2-13 Нормальное доменное имя

Шаги:

1. Получите доменное имя от поставщика услуг.
2. Установите параметры DDNS в интерфейсе настройки DDNS сетевой камеры.

Подробную информацию см. в разделе 7.1.2 Конфигурация DDNS.

3. Подключитесь к видеокамере с использованием полученного доменного

имени.

 Приватное доменное имя

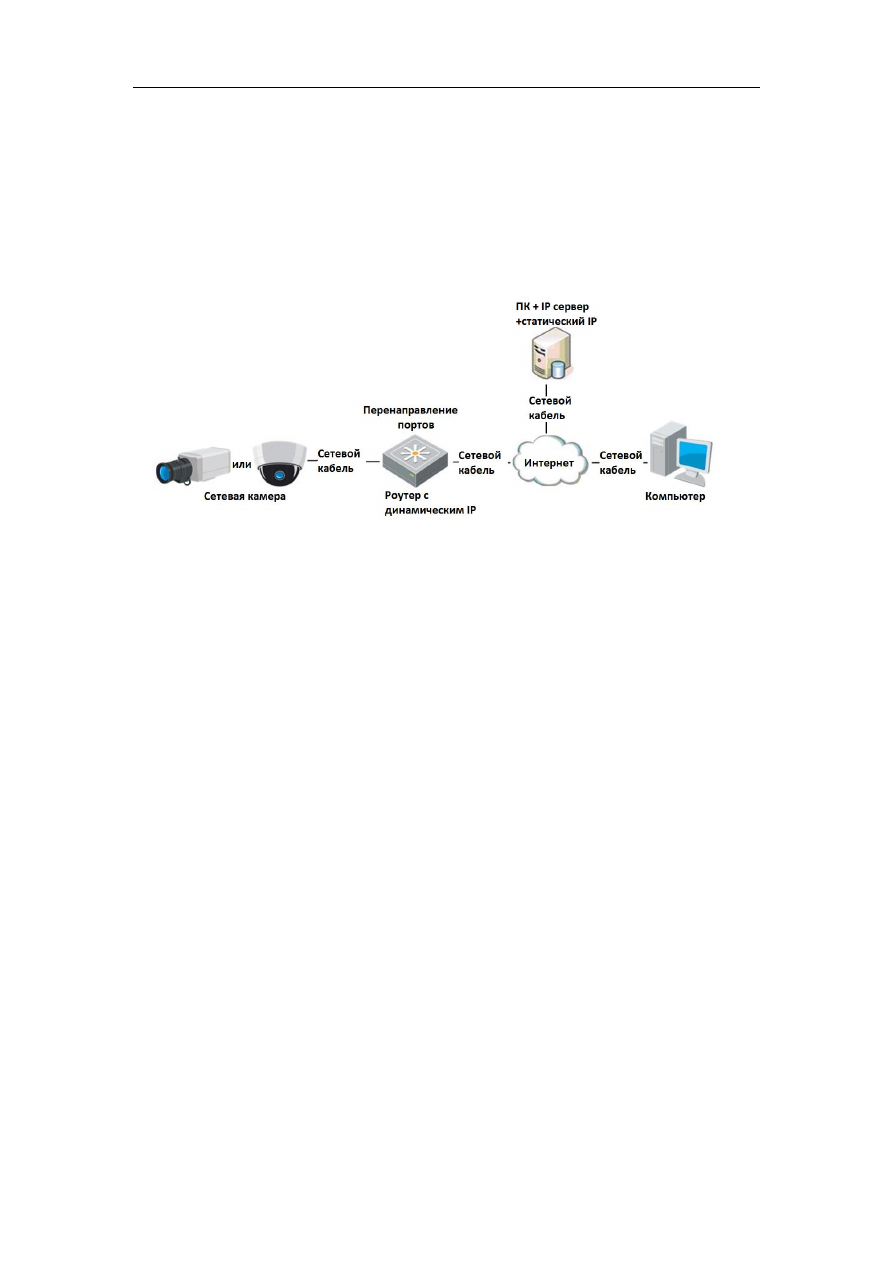

Рисунок 2-14 Приватное доменное имя

Шаги:

1. Установите и запустите ПО IP- сервер на ПК со статическим IP.
2. Получите доступ к сетевой видеокамере по LAN с использованием браузера

или клиентского ПО.

3. Включите опцию DDNS и выберите IP- сервер как тип протокола. Подробную

информацию см. в разделе 7.1.2 Конфигурация DDNS.

Глава 3 Подключение к IP-камере

3.1 Подключение с использованием веб–браузера

Шаги:

1. Откройте веб-браузер.
2. В адресной строке введите IP- адрес сетевой видеокамеры и нажмите кнопку

Enter, чтобы войти в интерфейс авторизации.

3. Активируйте камеру при первом использовании, обратитесь к разделу 2.1.2

для более подробной информации.

Примечание:

 IP-адрес по умолчанию 192.168.1.64.
 Если камера не активирована, пожалуйста, активируйте камеру в первую

очередь согласно разделу 2.1.2.

4. Выберите Русский как язык интерфейса в правом верхнем углу меню

авторизации.

5. Введите имя пользователя и пароль и нажмите Вход.

Администратор должен настроить учетные записи устройств и разрешения
для пользователя/оператора. Удалите ненужные учетные записи и
разрешения для пользователя/оператора

Примечание:

IP-адрес устройства блокируется, если администратор выполняет 7 неудачных
попыток ввода пароля (5 попыток для пользователя / оператора).

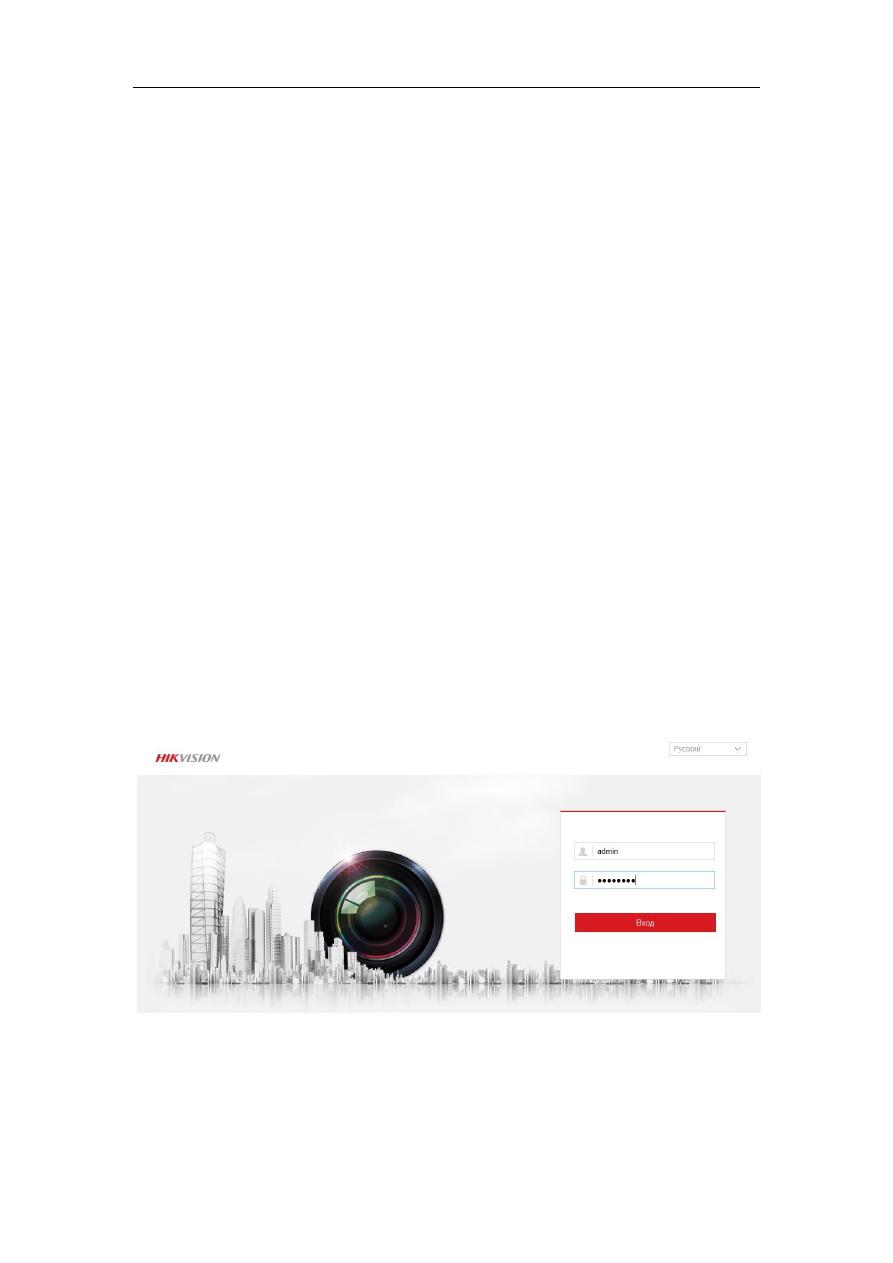

Рисунок 3-1 Интерфейс авторизации

6. Установите плагин для просмотра в реальном времени и управления

камерой. Следуйте подсказкам установщика для запуска плагина.

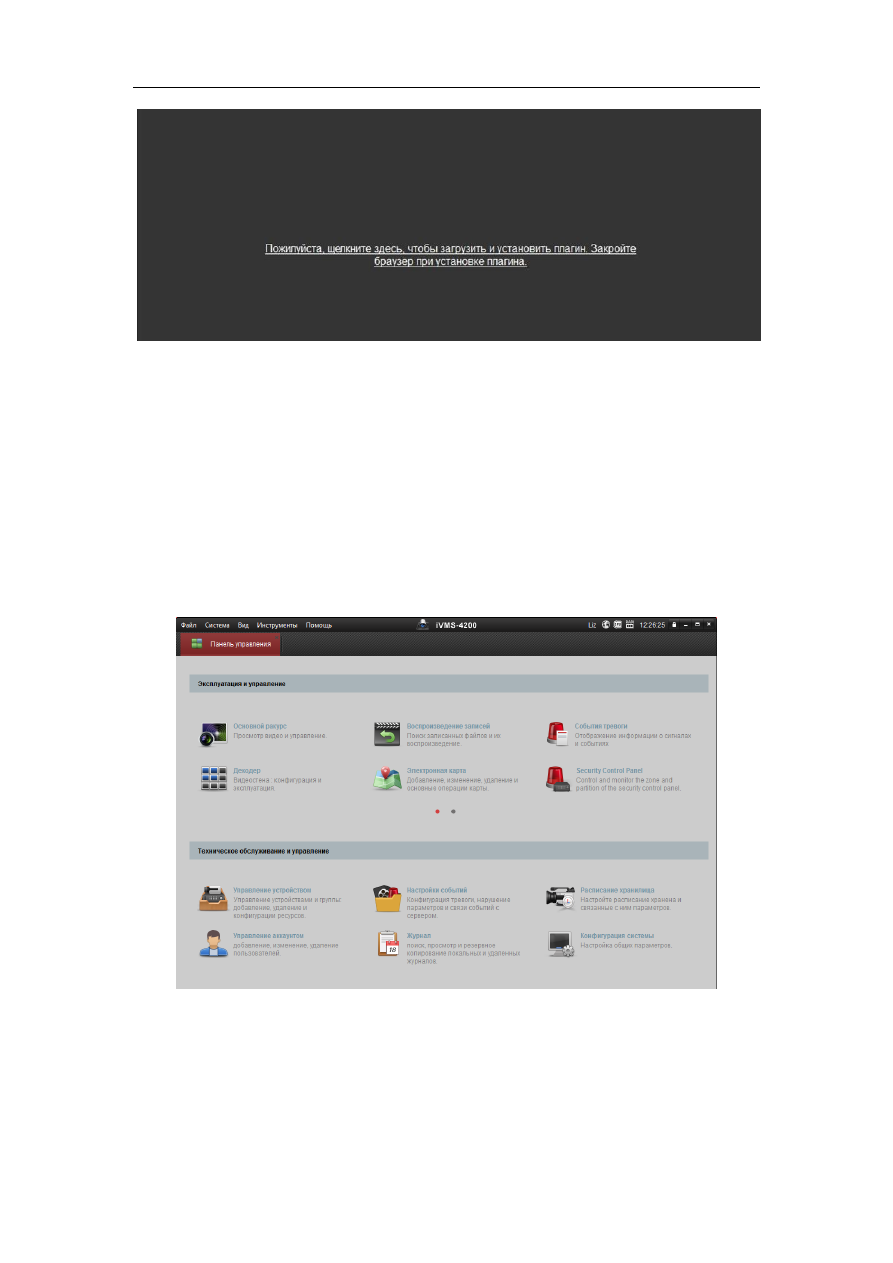

Рисунок 3-2 Загрузка и установка плагина

Примечание:

Для установки плагина необходимо закрыть браузер. После

завершения установки плагина заново откройте браузер и авторизуйтесь.

3.2 Подключение с использованием клиентского ПО

ПО iVMS-4200 содержится на диске. С помощью ПО iVMS-4200 Вы можете
просматривать видео в реальном времени и управлять камерой.
Следуйте подсказкам установщика клиентского ПО. Ниже показаны изображения
панели управления и экрана отображения iVMS-4200.

Рисунок 3-3 Панель управления iVMS-4200

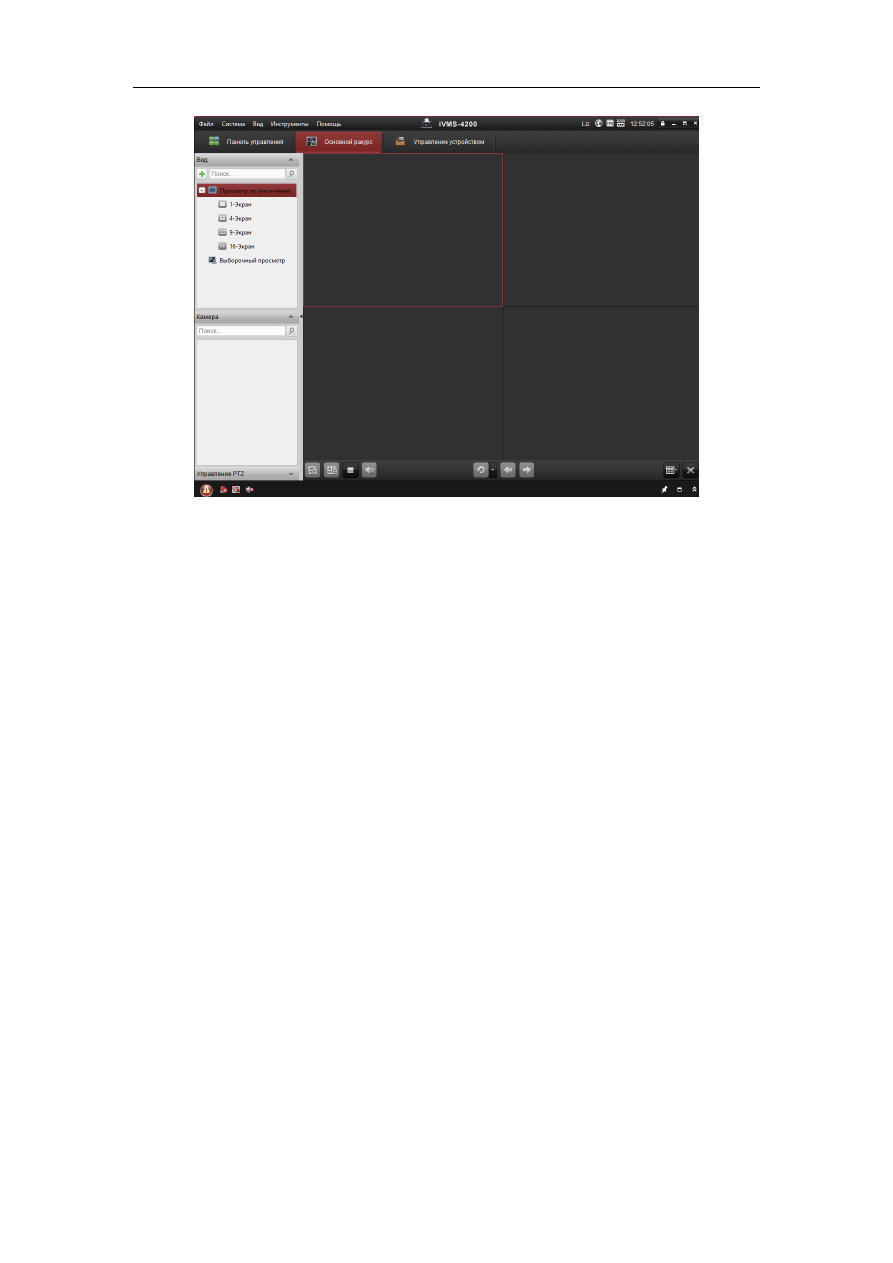

Рисунок 3-4 Экран отображения iVMS-4200

Глава 4 Настройки Wi-Fi

Цель:
При подключении к беспроводной сети вам не нужно использовать кабель для
подключения к сети, это может быть очень удобным в практическом применении
в видеонаблюдении.

Примечание:

Данная глава применима только к видеокамерам со встроенным

Wi-Fi модулем.

4.1 Конфигурация Wi -Fi соединения в управляемом

и Ad -hoc режимах

Цель:
Поддерживаются два режима подключения. Выберите нужный режим и
выполните шаги для настройки Wi-Fi.

Беспроводное соединение в управляемом режиме
Шаги:

1. Войдите в интерфейс конфигурации Wi-Fi:

«Настройки> Сеть> Доп. настройки> Wi-Fi».

2. Нажмите кнопку Поиск, чтобы выполнить поиск беспроводных сетей.

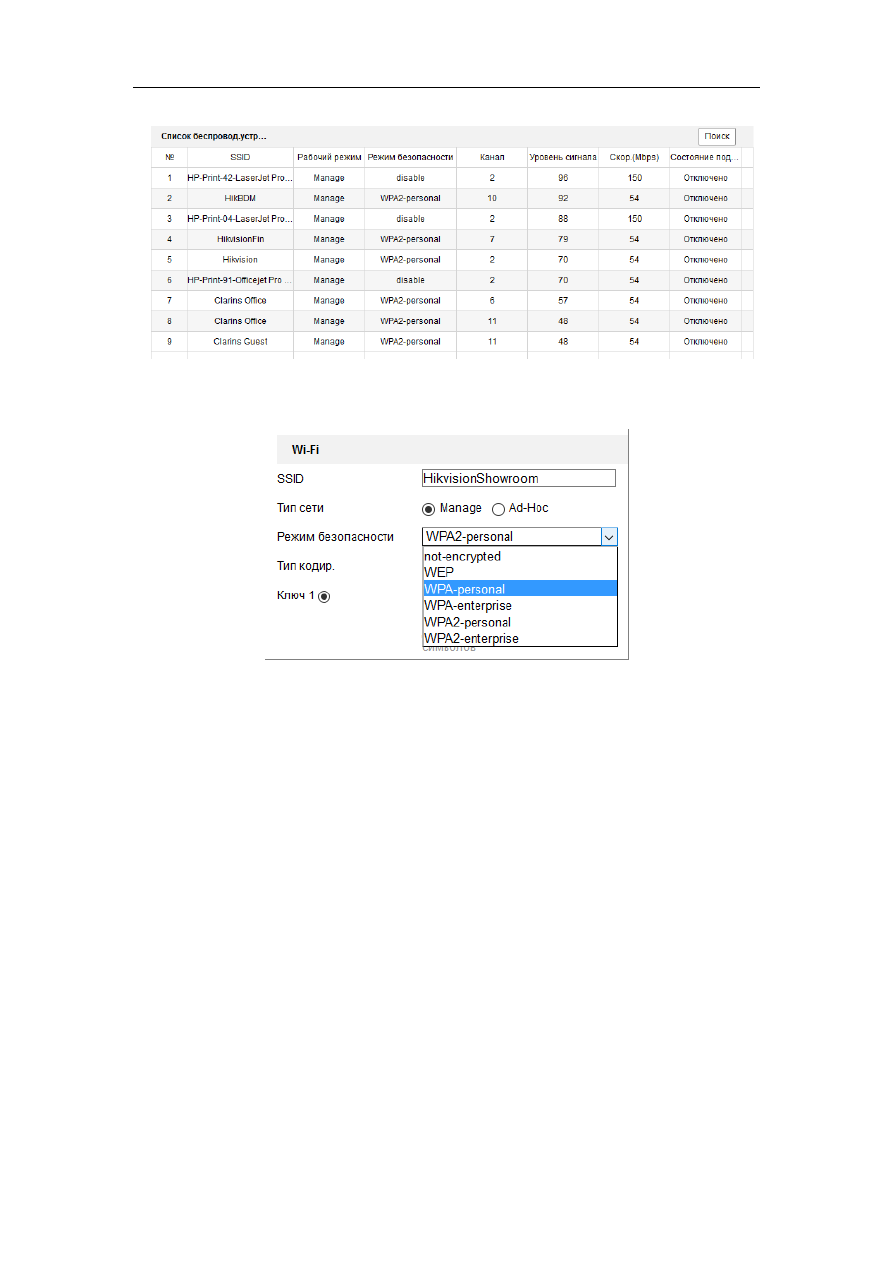

Рисунок 4-1 Список беспроводных сетей

3. Выберите беспроводную сеть из списка.

Рисунок 4-2 Настройки Wi-Fi- Управляемый режим

4. Выберите режим Manage. Режим безопасности и тип шифрования для сети

автоматически отображаются при выборе беспроводной сети. Пожалуйста,
не изменяйте эти значения вручную.

Примечание:

Эти параметры являются идентичными настройкам роутера

5. Введите ключ для подключения к беспроводной сети. Ключ подключения к

беспроводной сети, должен соответствовать заданному на роутере.

Беспроводное подключение в режиме Ad-hoc
При выборе режима Ad-hoc нет необходимости подключать сетевую камеру
через роутер. Сценарий такой же, как если бы Вы подключали камеру напрямую
к ПК сетевым кабелем.
Шаги:

1. Выберите режим Ad-hoc.

Рисунок 4-3 Настройки Wi-Fi – Режим Ad-hoc

2.  Установите SSID для камеры.
3.  Выберите режим безопасности для беспроводного соединения.
4.  Включите адаптер беспроводной сети на ПК.
5.  На  стороне  ПК  выполните  поиск  беспроводных  сетей.  Вы  должны  увидеть

SSID сети камеры.

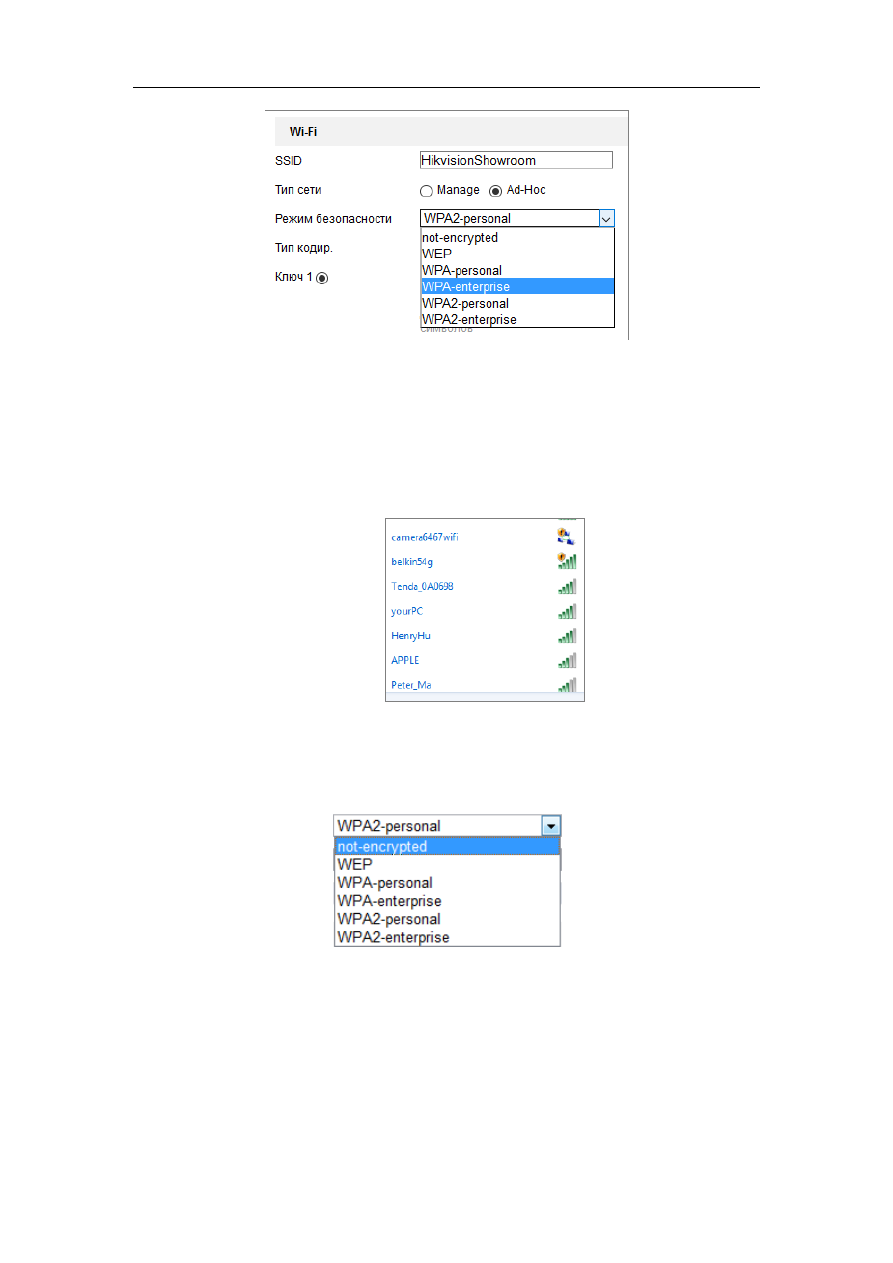

Рисунок 4-4 Точка подключения. Режим Ad-hoc

6. Выберите SSID камеры и подключитесь к сети.

Описание режимов безопасности

Рисунок 4-5 Режимы безопасности

Вы можете выбирать из нескольких режимов – not-encrypted, WEP, WPA-personal,
WPA-enterprise, WPA2-personal, WPA2-enterprise.

WEP режим:

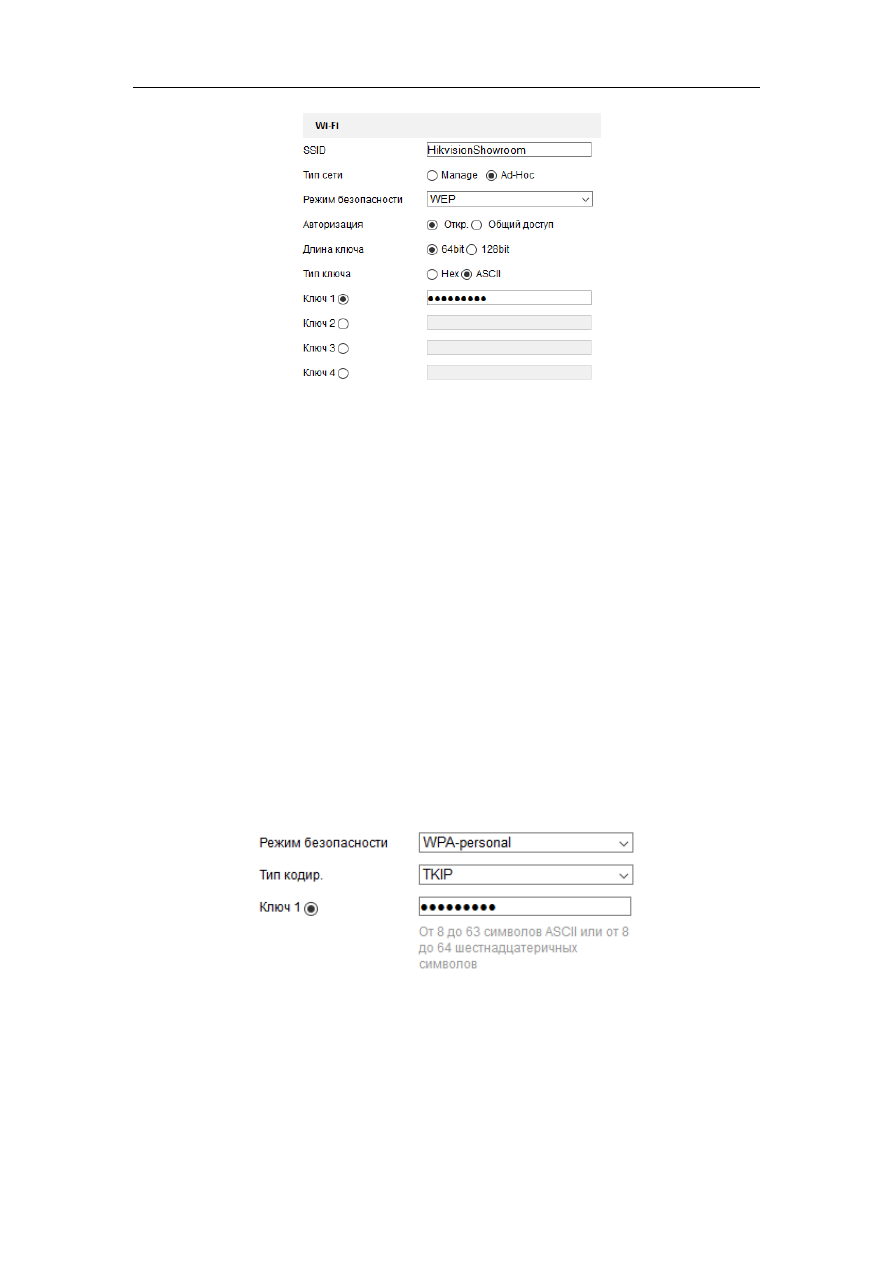

Рисунок 4-6 WEP режим



Авторизация – выберите системную авторизацию по открытому или общему
ключу в зависимости от метода, используемого вашей точкой доступа. Не у
всех точек доступа есть эта опция, в таком случае нужно использовать
открытую, также известную как SSID авторизацию.



Длина ключа – устанавливает длину ключа, используемого для
беспроводной сети: 64 или 128 бит. Длина ключа шифрования иногда
отображается как 40/64 и 104/128.



Тип ключа – Доступные типы ключей, в зависимости от используемой точки
доступа. Доступны следующие опции:

o HEX – Позволяет вручную ввести HEX ключ.
o ASCII – При таком шифровании ключ должен содержать 5 символов

для 64-битного WEP и 13 символов для 128-битного WEP.

WPA-personal и WPA2-personal режимы:
Введите требуемый ключ для точки доступа, который может быть
шестнадцатеричным числом или фразой.

Рисунок 4-7 Режим безопасности WPA-personal

WPA- enterprise и WPA2-enterprise режимы:
Выберите тип клиент/серверной авторизации, используемой точкой доступа;
EAP-TLS или EAP-PEAP.



EAP-TLS

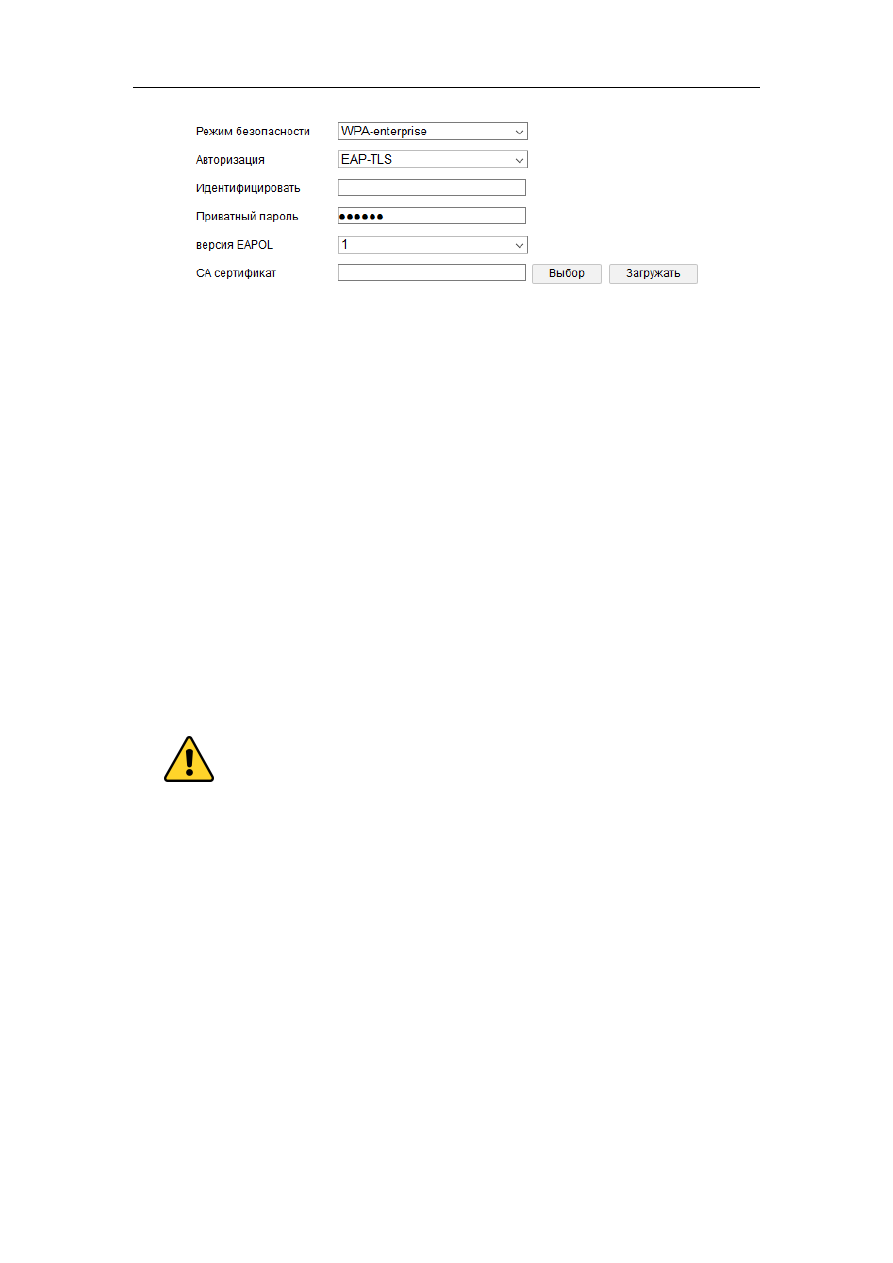

Рисунок 4-8 EAP-TLS

  Идентификация - Введите ID пользователя для авторизации.
  Приватный пароль – Введите пароль, соответствующий ID пользователя.
  Версия EAPOL – Выберите версию (1 или 2), используемую вашей точкой

доступа.

 CA сертификат - Загрузите сертификат CA для авторизации в точке доступа.



EAP-PEAP:

  Пользователь - Введите имя пользователя для авторизации.
  Пароль – Введите пароль для сети.
  PEAP версия - Выберите версию PEAP, используемую вашей точкой

доступа.

 PEAP метка – Выберите метку, используемую точкой доступа.
 Версия EAPOL - Выберите версию (1 или 2), используемую вашей точкой

доступа

 CA сертификат - Загрузите сертификат CA для авторизации в точке

доступа.

 В целях обеспечения конфиденциальности, и чтобы лучше

защитить вашу систему от угроз безопасности, мы настоятельно
рекомендуем  использовать  надежные  пароли  для  всех  сетевых
устройств.  Пароль  должен  быть  придуман  вами  (не  менее  8
символов,  включая  буквы  верхнего  регистра,  буквы  нижнего
регистра,  цифры  и  специальные  символы)  для  того,  чтобы
повысить безопасность вашего продукта.

 Правильная настройка всех паролей и других параметров

безопасности является обязанностью установщика и или конечного
пользователя.

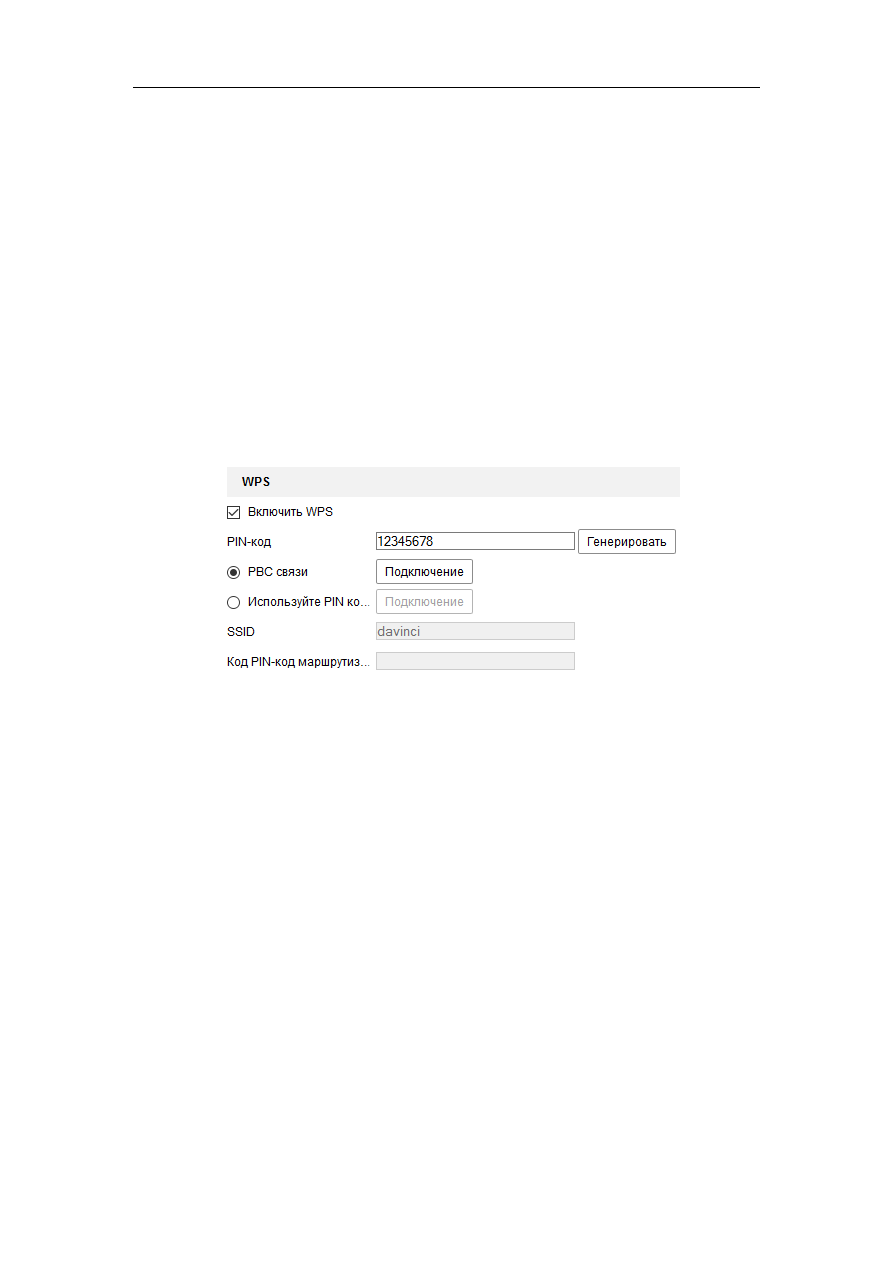

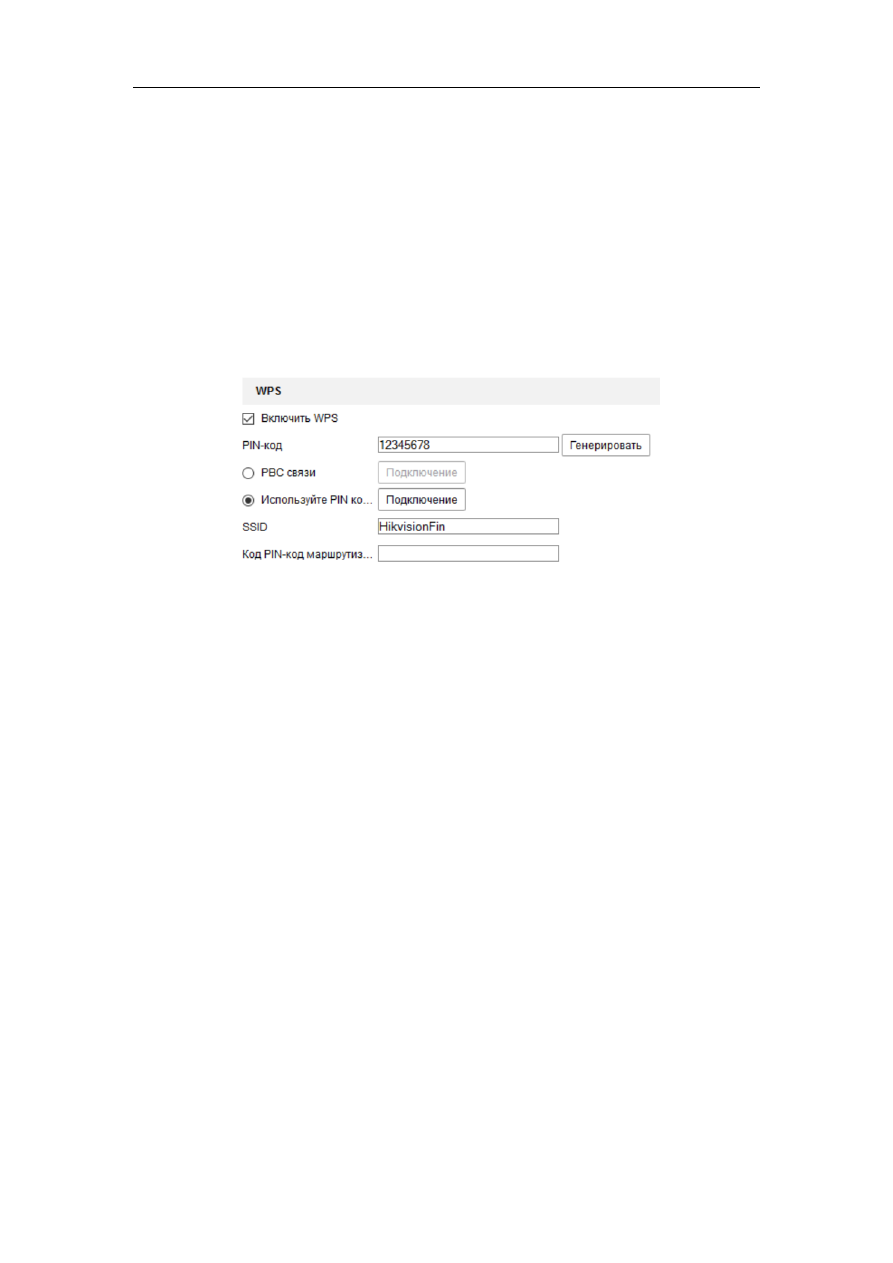

4.2 Простое Wi -Fi соединение с использованием

функции WPS

Цель:
Настройка беспроводного подключения к сети никогда не бывает простой. Чтобы
избежать  сложной  настройки  беспроводного  подключения,  вы  можете
использовать функцию WPS.
WPS  (Wi-Fi  Protected  Setup)  означает  простую  конфигурацию  зашифрованного
подключения  между  устройством  и  беспроводным  роутером.  WPS  позволяет
легко  добавлять  новые  устройства  к  существующей  сети  без  необходимости
вводить сложные фразы-пароли. Существует два режима WPS подключения: PBC
режим и PIN режим.

Примечание:

При использовании функции WPS нет необходимости

устанавливать такие параметры как тип шифрования и нет необходимости знать
ключ беспроводного подключения.

Шаги:

Рисунок 4-9 Настройка Wi-Fi - WPS

PBC режим:
PBC означает Push-Button-Configuration. В этом режиме пользователю нужно
просто нажать на кнопку, либо реальную, либо виртуальную (например, кнопка
Соединить в интерфейсе конфигурации в браузере), одновременно на точке
доступа и на беспроводном клиентском устройстве.

1. Поставьте флажок Включить WPS.
2. Выберите режим подключения PBC связь.

Примечание:

Поддержка данного режима необходима для точки доступа и

подключаемых устройств.

3. Проверьте наличие кнопки WPS на роутере. Нажмите эту кнопку. Индикатор

рядом с кнопкой должен начать мигать, что означает активность функции
WPS роутера. Пожалуйста, обратитесь к руководству пользователя роутера.

4. Нажмите кнопку WPS, чтобы активировать функцию WPS в камере.

Если на камере нет кнопки WPS, вы можете нажать виртуальную кнопку в веб
интерфейсе, чтобы активировать функцию PBC.
Когда PBC режим включен на точке доступа и на камере, видеокамера
подключается к беспроводной сети автоматически.

5. Нажмите на кнопку Соединить.

PIN режим:
PIN режим требует персональный идентификационный номер (PIN), записанный
на наклейке или в интерфейсе беспроводного устройства. PIN должен быть
введен для подключения к сети, обычно в интерфейсе беспроводной точки
доступа.
Шаги:

1. Выберите беспроводное подключение из списка, и SSID загрузится

автоматически.

2. Выберите Используйте PIN код.

Рисунок 4-10 Использование PIN кода

Если PIN код генерируется в роутере, вы должны ввести полученный PIN в
поле PIN код маршрутизатора.

3. Нажмите кнопку Соединить.

ИЛИ

Вы можете сгенерировать PIN в камере. Время действия PIN кода 120 секунд.

1. Нажмите Генерировать.
2. Введите код в роутере, для примера необходимо ввести 48167581.

4.3 Настройка IP для беспроводного сетевого

соединения.

IP-адрес контроллера беспроводного сетевого соединения по умолчанию
192.168.1.64. После подключения к беспроводной сети вы можете изменить IP.
Шаги:

1. Войдите в интерфейс конфигурации TCP/IP: «Настройки> Базовые

настройки >TCP/IP».

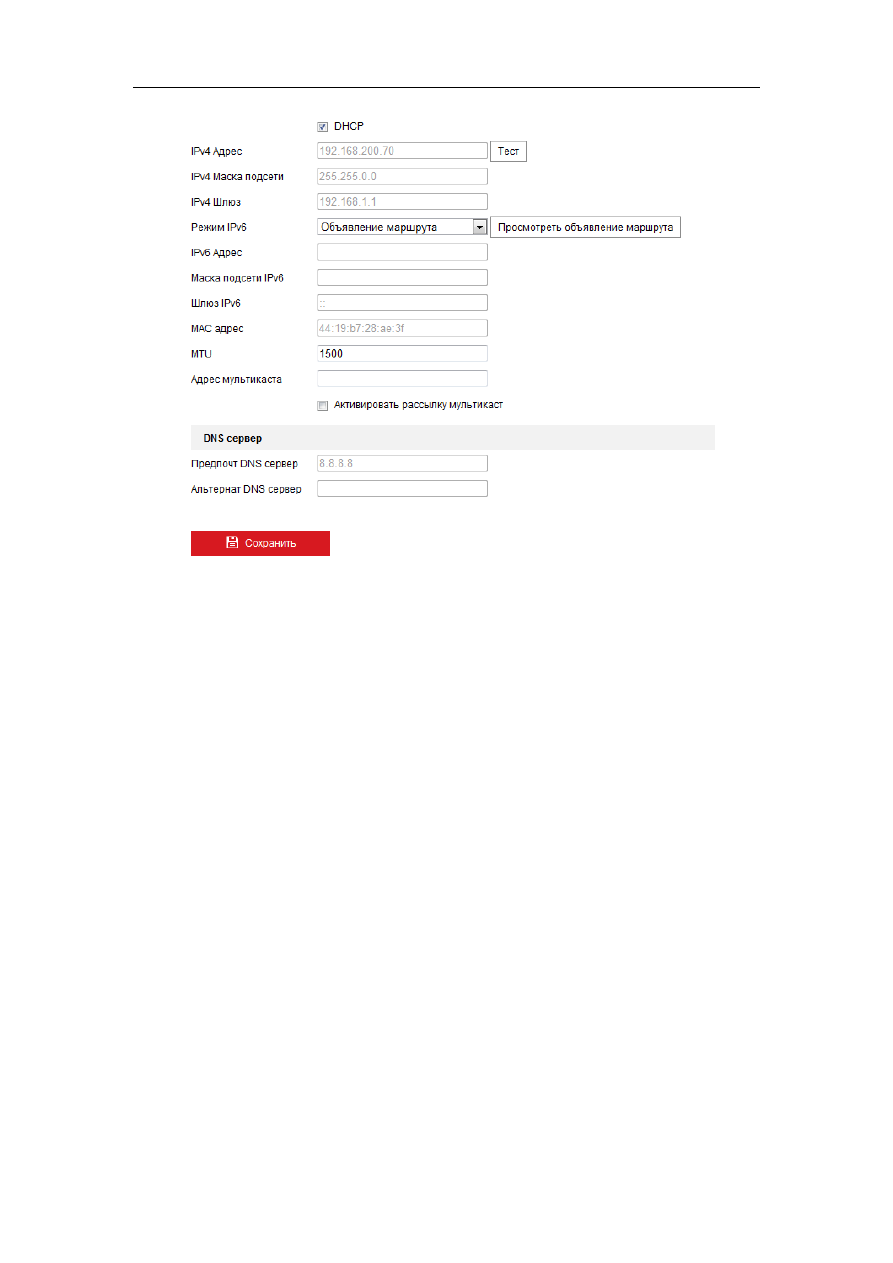

Рисунок 4-11 Настройка параметров WLAN

2. Установите IPv4 адрес, IPv4 маску подсети и шлюз по умолчанию.

Процедура одинакова и для WAN и LAN сетей.
Если вы хотите получить IP-адрес, вы можете отметить флажок включения
DHCP.

Глава 5 Просмотр в реальном

времени

5.1 Интерфейс отображения

Цель:
Интерфейс отображения позволяет просматривать видео в реальном времени,
производить

захват

изображений,

осуществлять

PTZ

управление,

устанавливать/вызывать

предустановки

устанавливать

параметры

видеоизображения.
Подключитесь к сетевой камере, чтобы войти в интерфейс отображения нажмите
на кнопку «Просмотр» в верхнем меню.
Описание интерфейса отображения

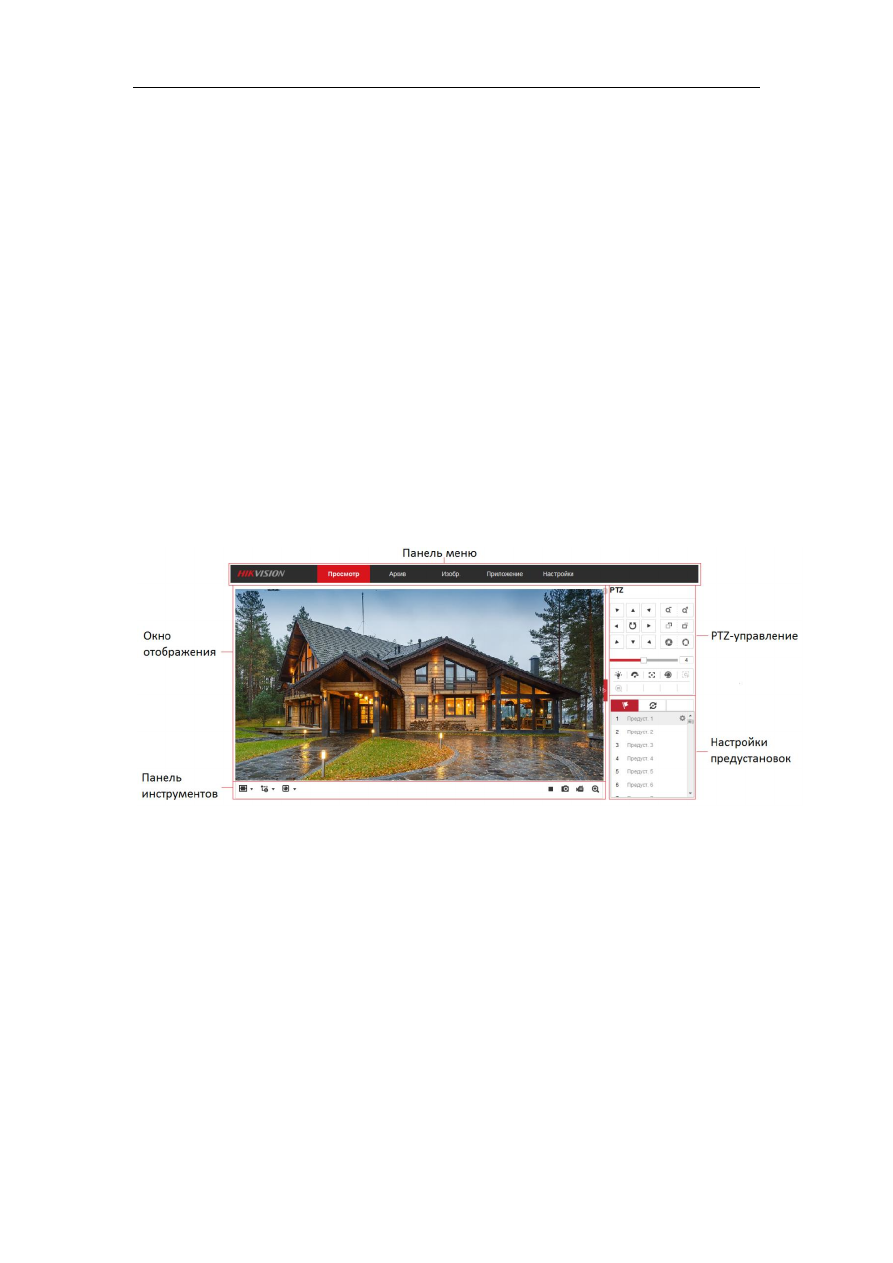

Рисунок 5-1 Интерфейс отображения

Панель меню:
На панели меню находятся разделы: просмотр, воспроизведение, изображения,
приложения и настройки.
Окно отображения:
Показывает видео в режиме реального времени.
Панель инструментов:
Панель инструментов позволяет настраивать размер окна для отображения, тип
потока, плагины. Она также позволяет управлять процессом просмотра в
реальном времени, например, старт / стоп просмотра, захват, запись, звук вкл /
выкл, двухстороннее аудио, вкл/выкл цифрового зума, и т.д.
Для пользователей IE (Internet Explorer) могут быть выбраны плагины, такие как:
веб-компоненты и quick time. Для пользователей других веб-браузеров веб-

содержание .. 1 2 3 ..
