Автобетононасос 581532. Каталог деталей и сборочных единиц - часть 1

СОДЕРЖАНИЕ
ПОРЯДОК ПОЛЬЗОВАНИЯ КАТАЛОГОМ.
НАЗНАЧЕНИЕ ИЗДЕЛИЯ
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
ПЕРЕЧЕНЬ СБОРОЧНЫХ ЕДИНИЛ,. ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ
СТАНДАРТИЗОВАННЫЕ ИЗДЕЛИЯ НОМЕРНОЙ УКАЗАТЕЛЬ.......
ПОРЯДОК ПОЛЬЗОВАНИЯ КАТАЛОГОМ

Каталог деталей и сборочных единиц автобетононасоса 581532 предназначен для составления заявок на составные части, необходимые при ремонте изделия, является справочным техническим пособием для работников предприятий, занимающихся эксплуатацией и ремонтом изделия.

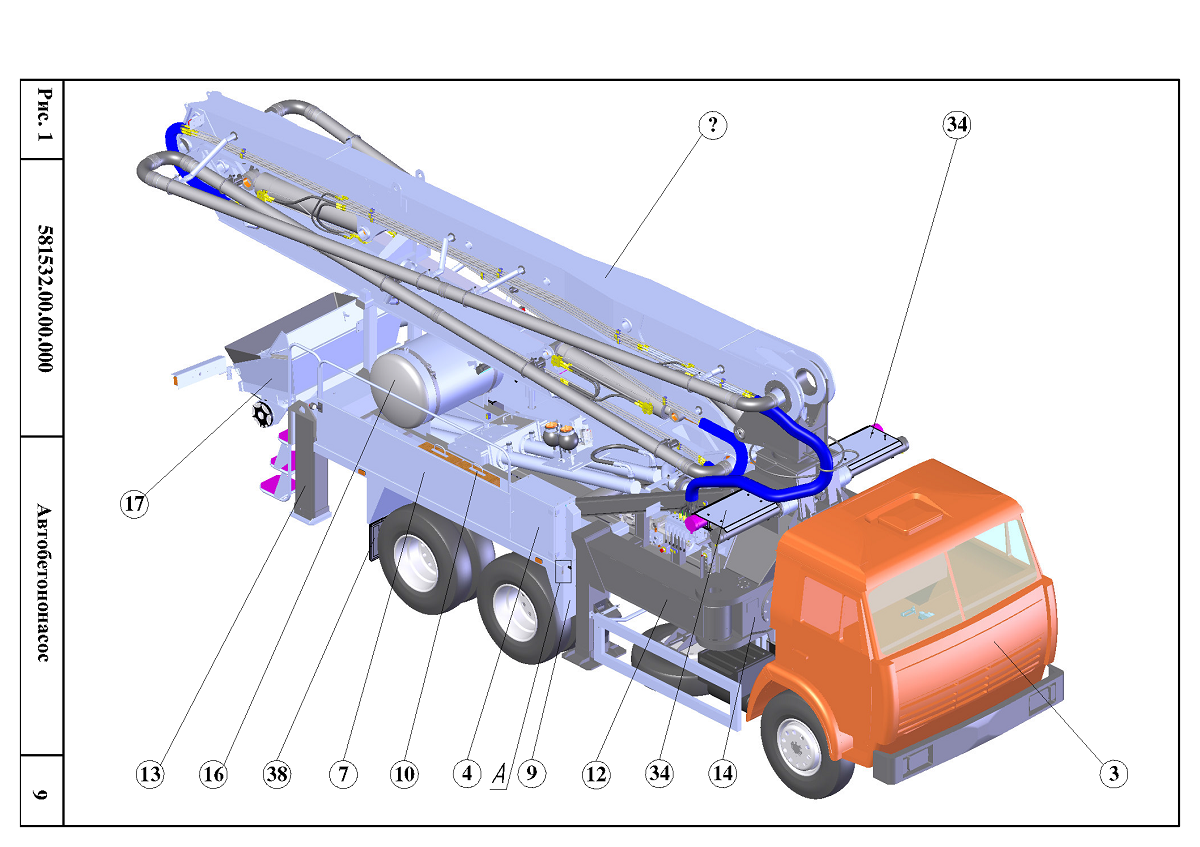

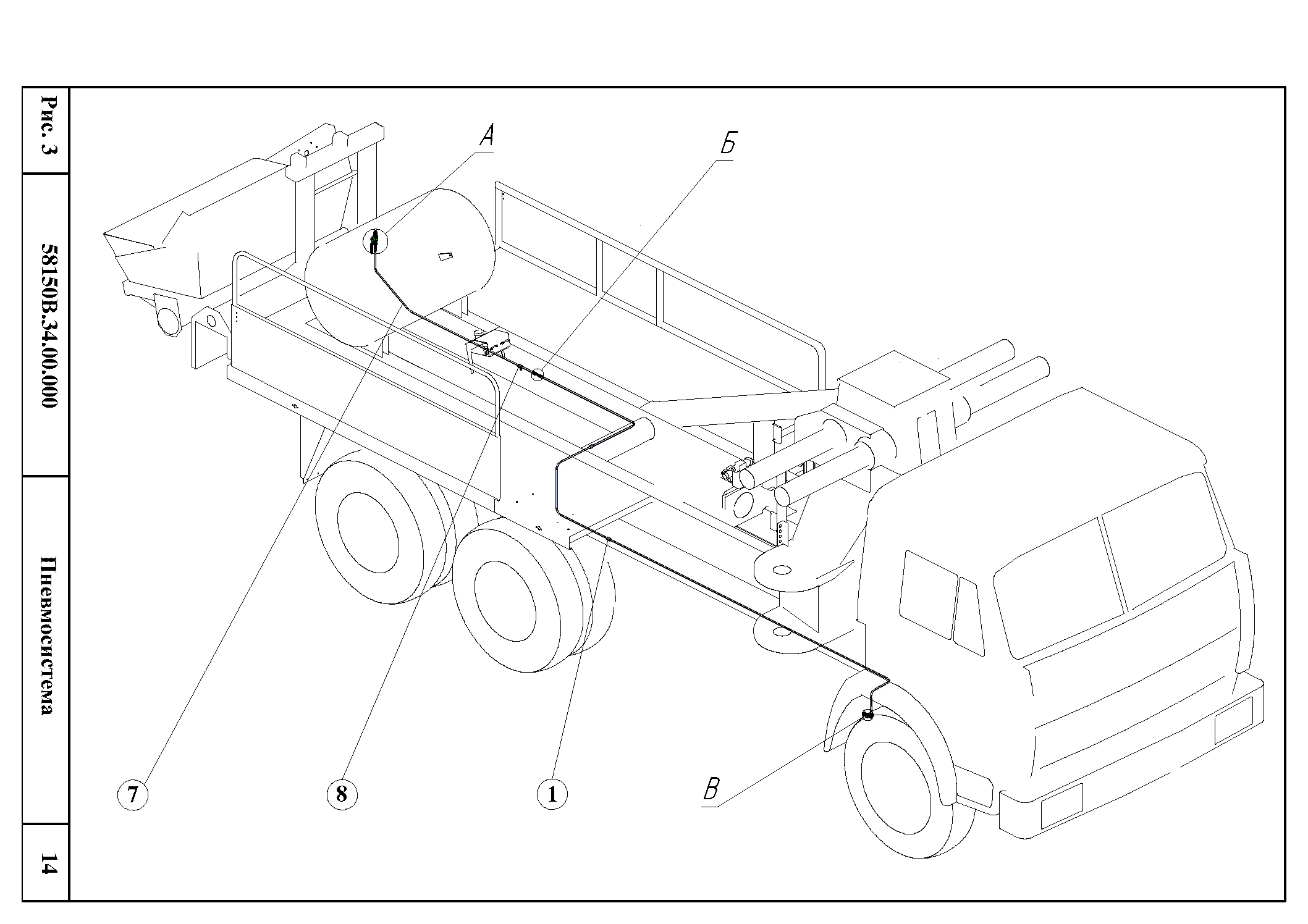

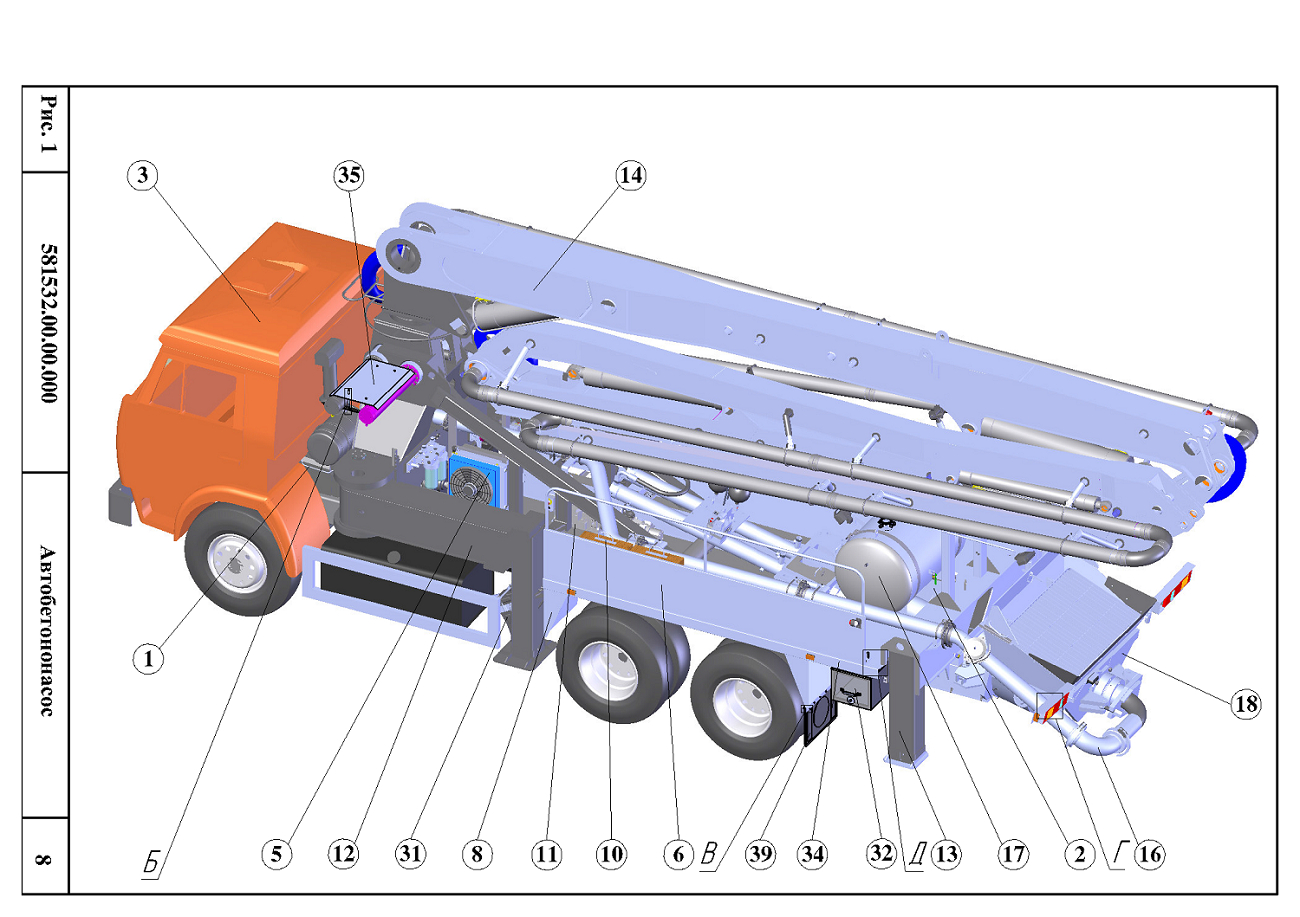

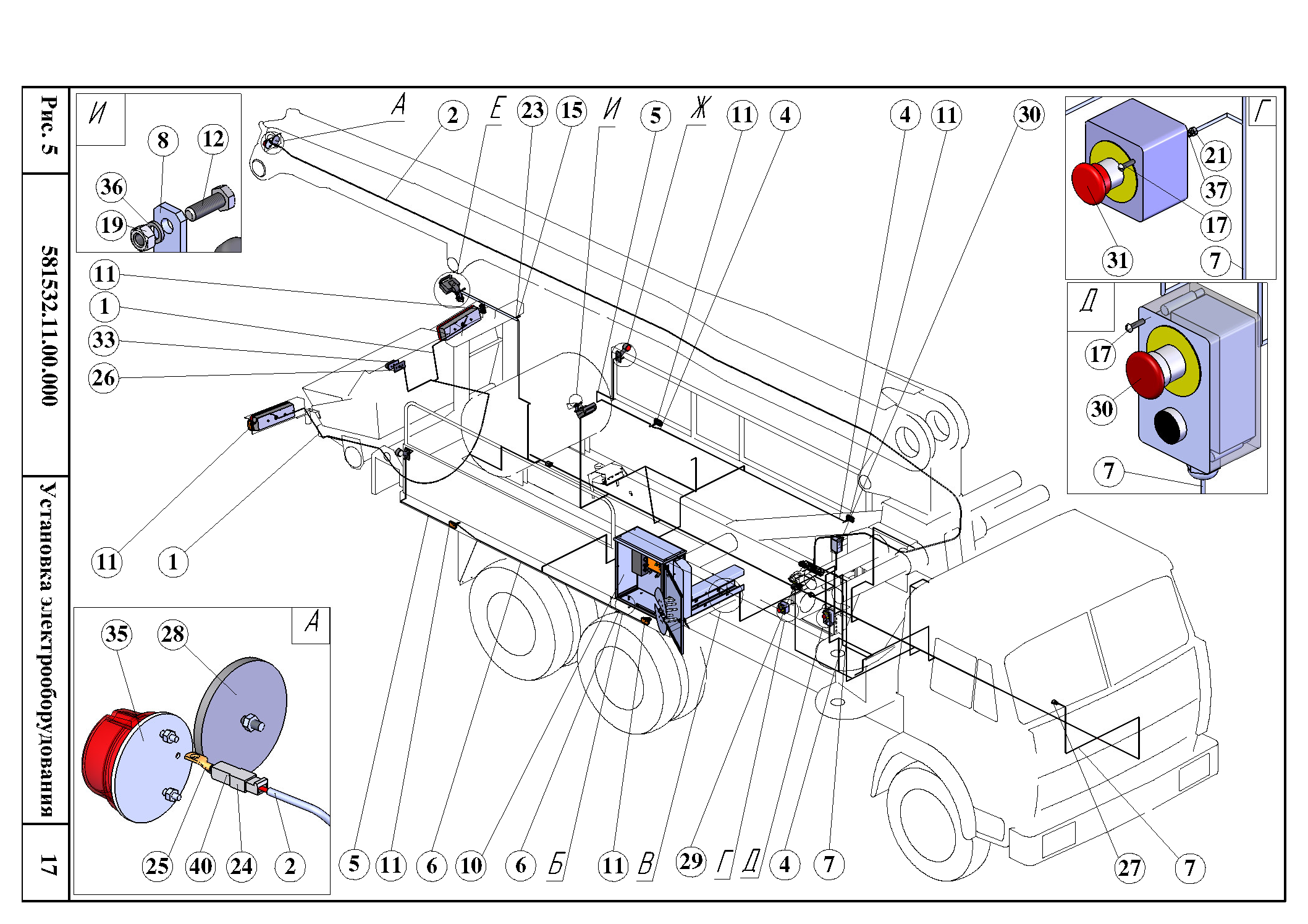

Сборочные единицы с входящими в них деталями изображены на рисунках в порядке возрастания номеров сборочных единиц. Детали, входящие в сборочные единицы, имеют номера позиций. Одним и тем же деталям присвоены одинаковые номера. В спецификациях приведены наименования деталей и номера позиций в порядке возрастания.

Для удобства пользования каталогом в нем приведена таблица «Перечень сборочных единиц» с указанием обозначений и наименований сборочных единиц и рисунков, на которых они размещены.

Сведения о стандартизованных изделиях (детали крепления и др.) приведены в разделе «Стандартизованные изделия».

Для облегчения нахождения детали или сборочной единицы, когда известно только ее обозначение, используют «Номерной указатель», где все детали расположены в возрастающем порядке обозначений с указанием рисунка, на котором эта деталь изображена. Стандартизованные детали в «Номерном указателе» не приведены.

При заказе запасных частей необходимо указывать обозначение детали по каталогу, наименование и необходимое количество.
НАЗНАЧЕНИЕ ИЗДЕЛИЯ
Автобетононасос предназначен для приёма свежеприготовленной бетонной смеси от специализированных бстонотранспортных средств и подачи её в горизонтальном и вертикальном направлениях к месту укладки на объектах строительства. Автобетононасос применяется при возведении сооружений из монолитного бетона и железобетона.

Окружающая среда при работе автобетононасоса - воздух с температурой от минус 5°С до плюс 40°С, влажностью до 100% и скоростью ветра до 8 м/с ; возможно выпадение прямых осадков в виде снега и дождя; запылённость воздуха до 1,0 г/м ’ высота над уровнем моря до 3000 м. Допускается применение автобстононасоса при температуре до минус 15 °С.

Автобстононасос может быть использован для подачи бетонной смеси по стационарному бешноводу.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

1 .Производительность (максимальная) техническая на выходе из бетонораспределигеля при подвижности бетонной смеси 6-12 см и крупности заполнителя смеси не более 50 мм, м3 / ч	75*
2.Установленная потребляемая мощность технологического оборудования автобетононасоса, кВт, не более:	125
3.Максимальная высота подачи бетонной смеси от уровня земли, м	32
4. Максимальное давление на бетонную смесь на выходе из бетонораспределигеля, МПа	7,5*
5. Тип базового шасси	КамАЭ-53229 ЕВРО 2
6 . Тип привода автобетононасоса	гидравлическиий
7. Угол поворота бетонораспределительной стрелы, градус:	90.5
8. Объем приемной воронки бетононасоса, м	0,7+0,1
9. Высота загрузки бетонной смеси, мм	1400+50
10. Диаметр бетоновода (внутренний), мм	125
11. Габаритные размеры автобетононасоса в транспортном положении, мм, не более: - длина - ширина - высота	10300 2500 3800
12.Скорость движения по дорогам с твердым покрытием, км/ч, не более	60
13.Масса технологического оборудования автобетононасоса, кг, не более:	15000
М.Полная масса автобетононасоса, включая массу экипажа из двух человек массой по 75 кг, кг, не более:	23500
15.Распределение полной массы автобетононасоса по осям, кг, не более: - на переднюю ось - на задний мост	5560 17940
Примечание: Достигается при подаче бетонной смеси по прямолинейному бетоноводу длиной не более 12 м.
