Бетононасос БН-70Д. Каталог деталей и сборочных единиц - часть 1
СОДЕРЖАНИЕ
ПОРЯДОК ПОЛЬЗОВАНИЯ КАТАЛОГОМ
НАЗНАЧЕНИЕ ИЗДЕЛИЯ..........
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА . . . ПЕРЕЧЕНЬ СБОРОЧНЫХ ЕДИНИЦ . . . . ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ. . . СТАНДАРТИЗОВАННЫЕ ИЗДЕЛИЯ . . . , НОМЕРНОЙ УКАЗАТЕЛЬ..........
ПОРЯДОК ПОЛЬЗОВАНИЯ КАТАЛОГОМ
Каталог деталей и сборочных единиц бетононасоса БН-70 предназначен для составления заявок на составные части, необходимые при ремонте изделия, является справочным техническим пособием для работников предприятий, занимающихся эксплуатацией и ремонтом изделия.

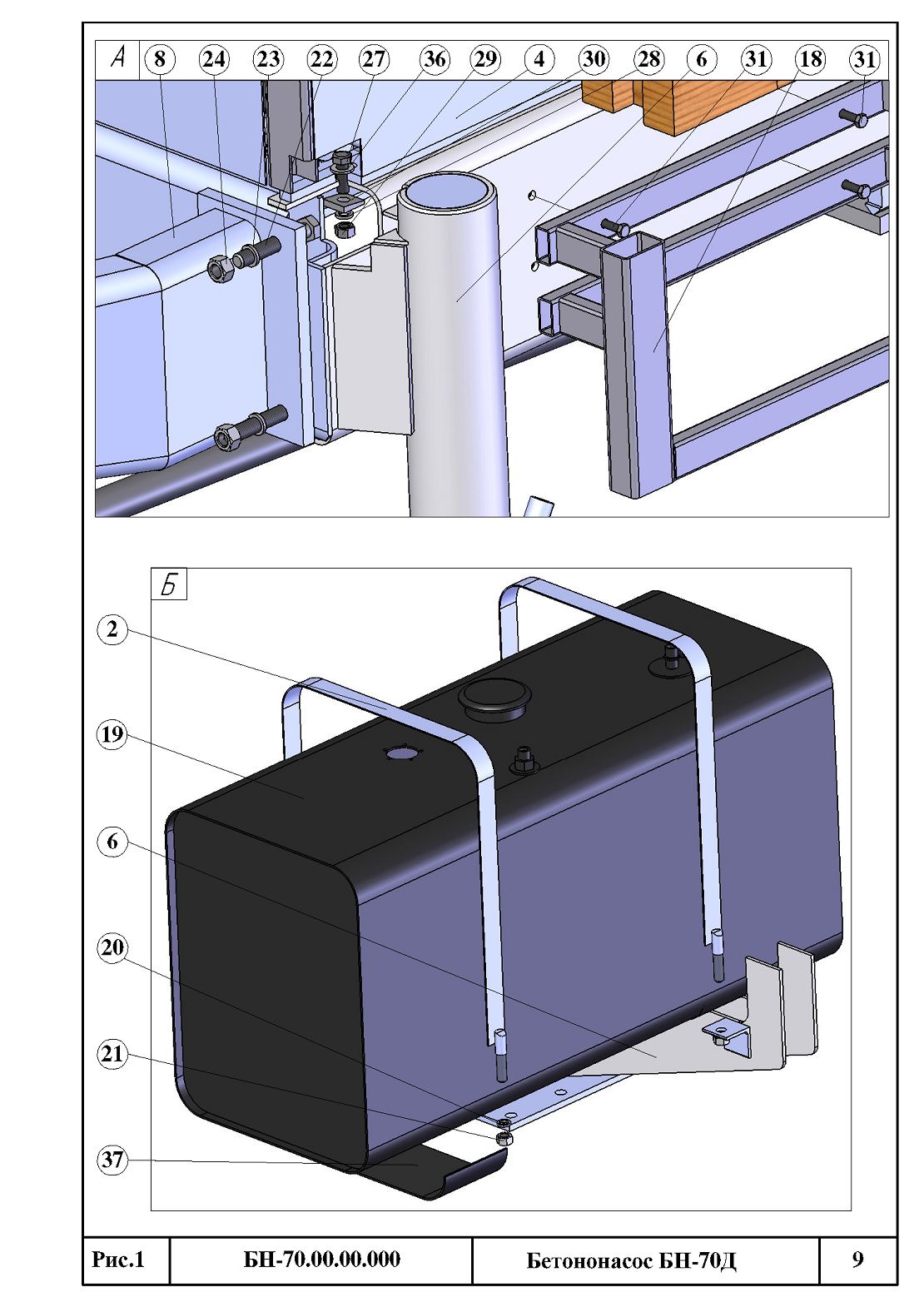

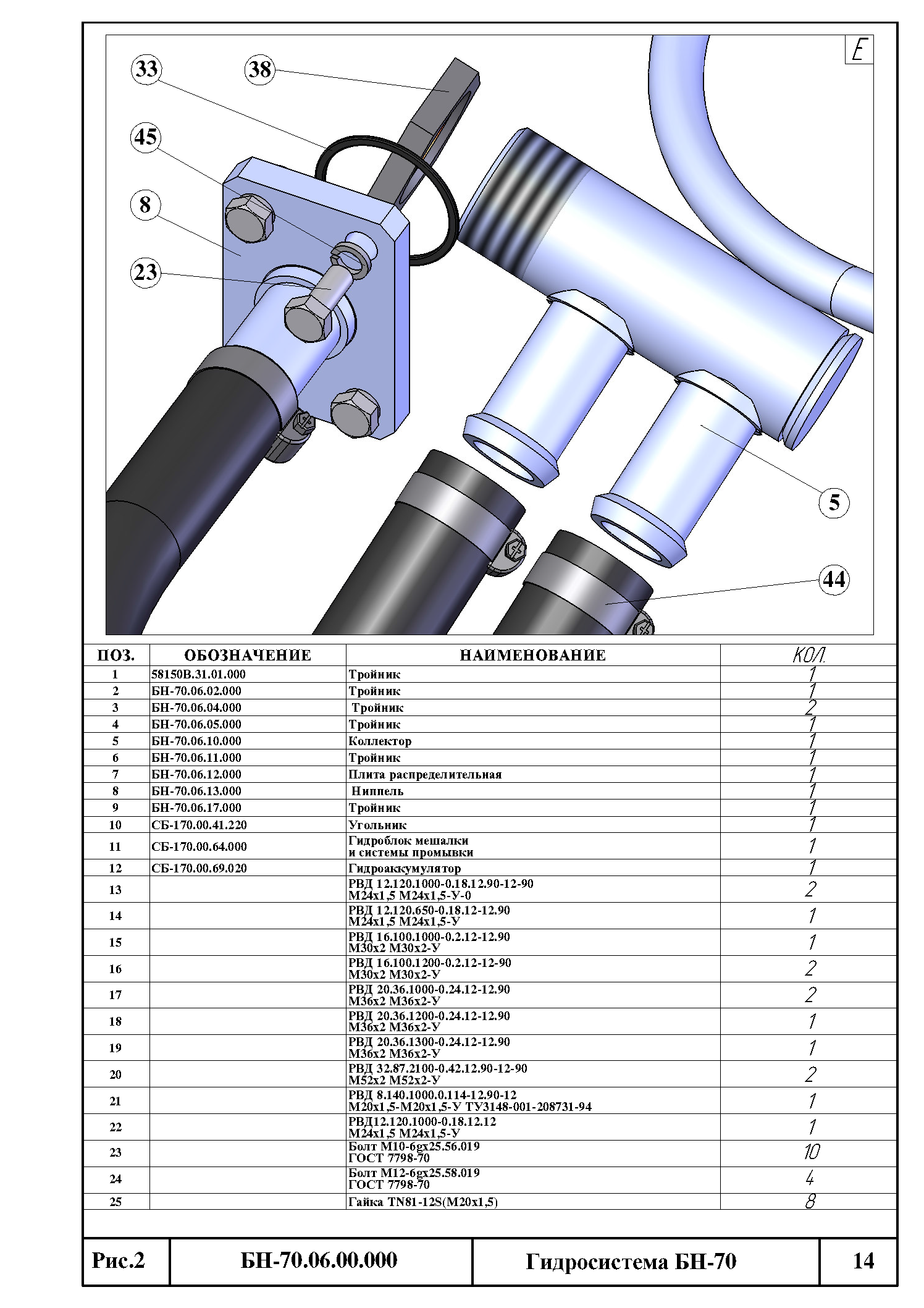

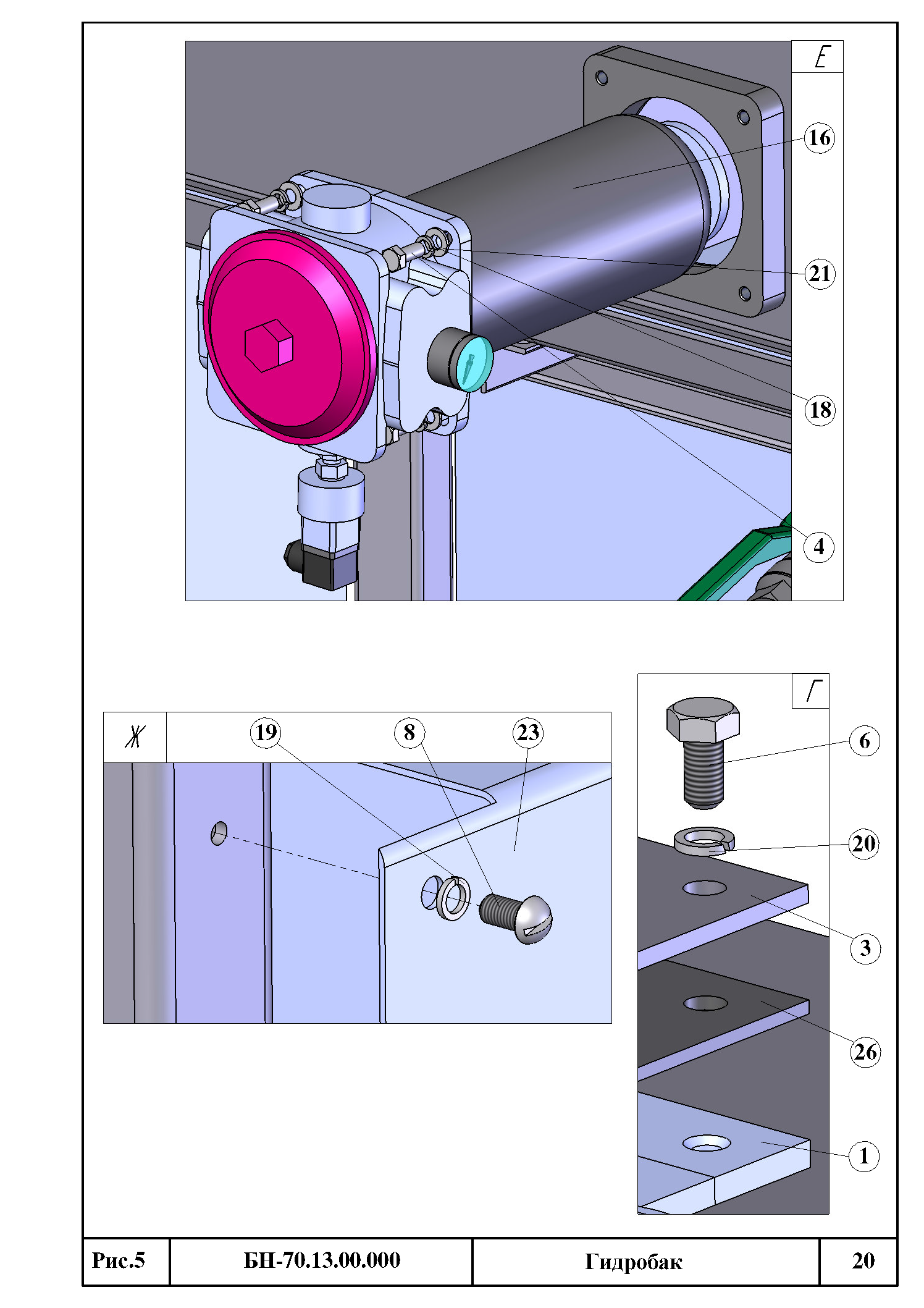

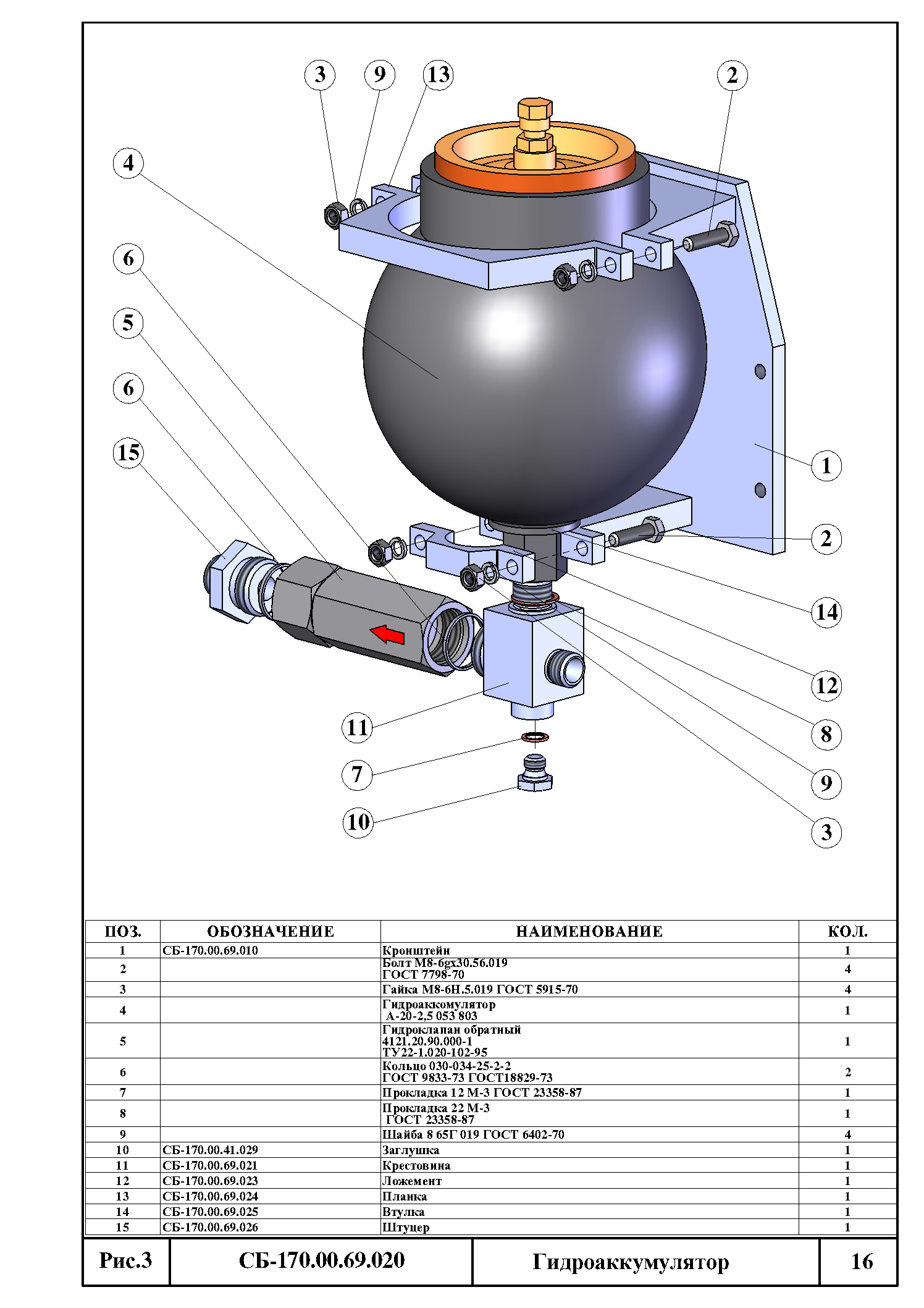

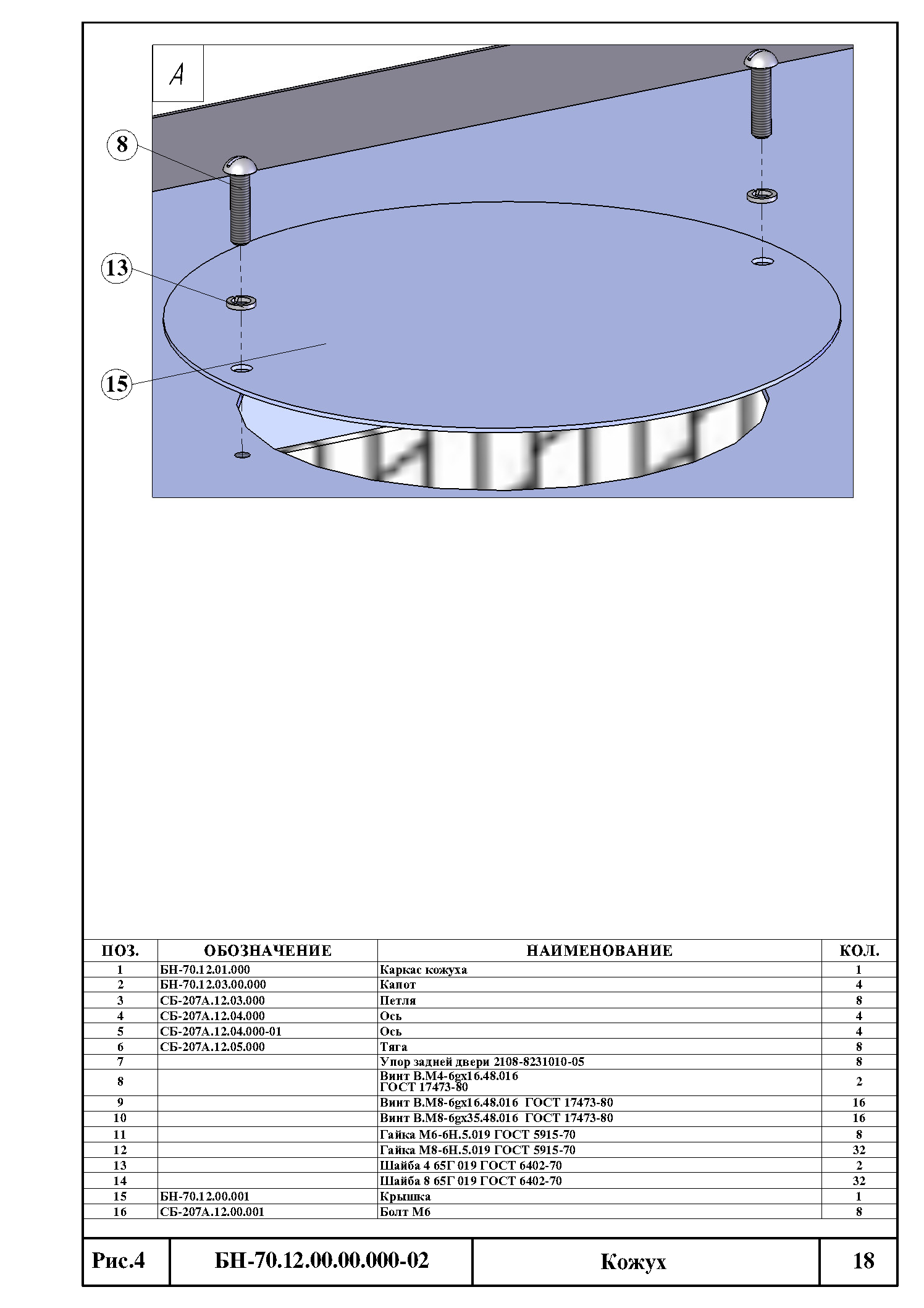

Сборочные единицы с входящими в них деталями изображены на рисунках в порядке возрастания номеров сборочных единиц. Детали, входящие в сборочные единицы, имеют номера позиций. Одним и тем же деталям присвоены одинаковые номера. В спецификациях приведены наименования деталей и номера позиций в порядке возрастания.
Для удобства пользования каталогом в нем приведена таблица «Перечень сборочных единиц» с указанием обозначений и наименований сборочных единиц и рисунков, на которых они размещены.
Сведения о стандартизованных изделиях (детали крепления и др.) приведены в разделе «Стандартизованные изделия».
Для облегчения нахождения детати или сборочной единицы, когда известно только ее обозначение, используют «Номерной указатель», где все детали расположены в возрастающем порядке обозначений с указанием рисунка, на котором эта деталь изображена. Стандартизованные детали в «Номерном указателе» не приведены.
При заказе запасных частей необходимо указывать обозначение детали по каталогу, наименование и необходимое количество.
НАЗНАЧЕНИЕ ИЗДЕЛИЯ
Бетононасос БН-70 (БП-70.00.00.000, Б11-70.00.00.000-01) предназначен для приёма свежеприготовленной бетонной смеси от специализированных бетонотранспортных средств и подачи её в горизонтальном и вертикальном направлениях к месту укладки на объектах строительства. Бетононасос БН-70 применяется при возведении сооружений из монолитного бетона и железобетона. Окружающая среда при работе бетононасоса - воздух с температурой от минус 5°С до плюс 40°С, влажностью до 100% и скоростью ветра до 8 м/с ; возможно выпадение прямых
осадков в виде снега и дождя; запылённость воздуха до 1,0 г/м3 , высота над уровнем моря до 3000 м.
Бетононасос БН-70 может быть использован для подачи бетонной смеси но стационарному бстоноводу и бетонораспредслитслго.
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
|
1 ^Производительность (максимальная техническая на выходе из бетонораспределителя), м 7 ч |
70/45** |
|
2. Установленная потребляемая мощность технологическою оборудовании бетононасоса не более, кВт |
124 |
|
3.Максимальное давление на бетонную смесь на выходе из бетонораспределителя, Ml la |
6,4/11** |
|
4.Тип привода бетононасоса |
гидромеханиче ский |
|
5.Объем приемной воронки бетононасоса, м3 |
0,7+0,1 |
|
б.Высота загрузки бетонной смеси, мм |
1400+50 |
|
Т.Диамечр бетоновода (вну тренний), мм |
123(5”) |
|
8. Подвижность бетонной смеси, см |
6-12 |
|
9. Крупность заполнителя смеси, мм, не более |
50 |
|
10. Габаритные размеры бетононасоса в транспортном положении, мм, не более - длина - ширина - высота |
6200 1930 2400 |
|
11. Полная масса бетононасоса, кг, не более |
5500 |
|
12.Срок службы бетононасоса, лет, не менее |
10 |
|
13. Средняя наработка на отказ бетононасоса, ч, не менее |
150 |
|
14. Ресурс до капитального ремонта, ч, не мене |
5000 |
|
Примечание: * Достигается при подаче бетонной смеси по прямолинейному бетоноводу длиной не более 12 м. Максимальные значения тпхжзводительности давления не могут достигаться одновременно. |
** Показатели в числе - при подаче рабочей жидкости в поршневую полость, в знаменателе - в штоковую полость гидроцилиндров.
