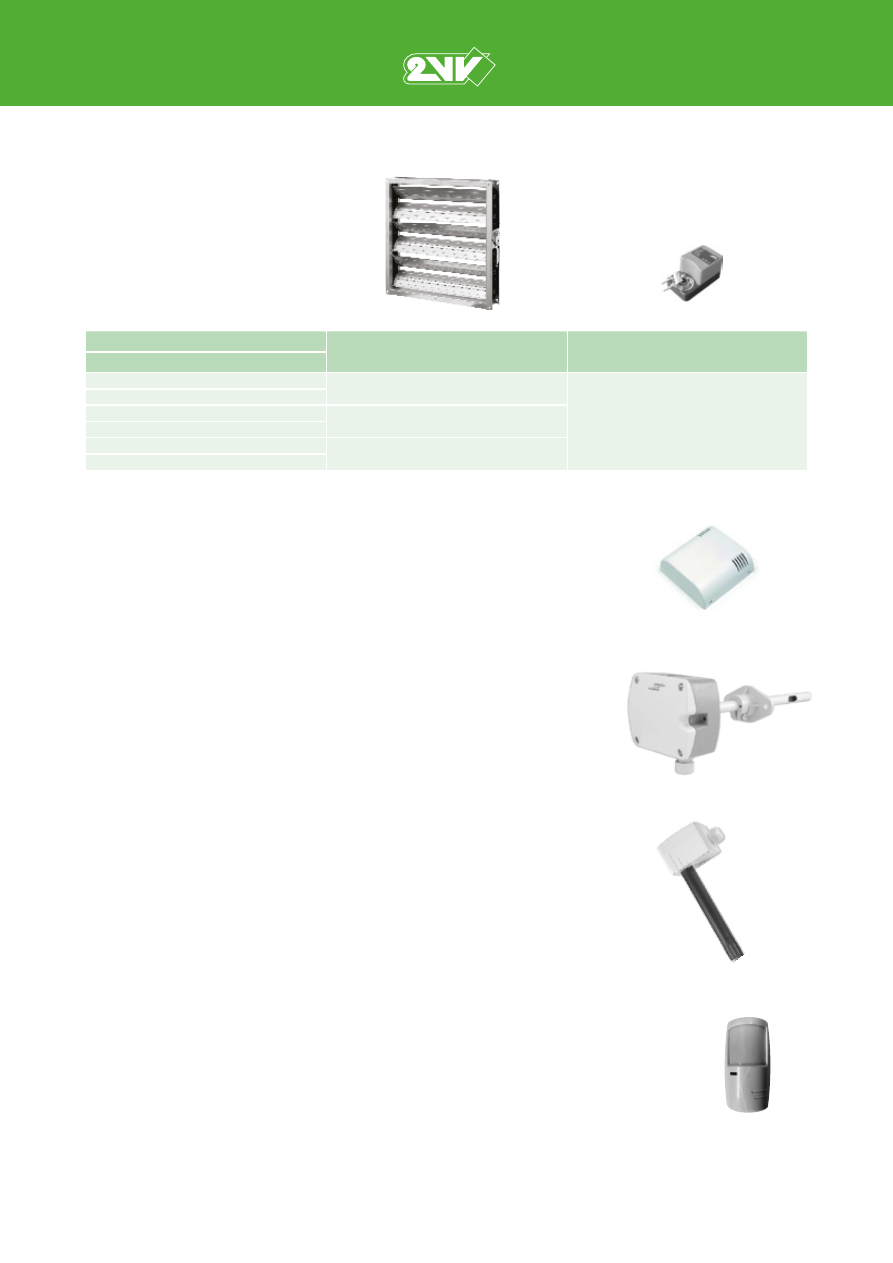

A L FA  85 |  H R85

242

Р Е К У П Е РА Ц И Я

Канальный датчик СО

2

: CI-EE850-C3xx-FP

Датчик предусмотрен для установки в канале для соединения с системой управления.
Эстетичный компактный корпус делает возможной простую установку прямо в воздуховоде
с помощью монтажной втулки.

Канальный датчик относительной влажности: CI-LCN-FTK140VV

Канальный датчик для измерения относительной влажности воздуха в системах
вентиляции.

Прямоугольная закрывающаяся заслонка
MLKR/S

Тип

Заслонка четырехгранная

Рекомендуемый cервопривод

Вертикальный

HR85-300EC-RS-V

MLKR/S-600X505

SERVO-TD-04-230-1

HR85-450EC-RS-V
HR85-300EC-RS-U

MLKR/S-400X405

HR85-450EC-RS-U

HR85-550EC-RS-U (V)

MLKR/S-1200X605

HR85-750EC-RS-U (V)

RK

Regulační klapky vícelisté

Regulační  klapky  vícelisté  RK  s  protisměrnými
lamelami  se  používají  k  regulaci  nebo  uzavření
průtoku  vzduchu  ve  vzduchotechnickém  hranatém
potrubí. Mohou se instalovat ve vzduchotechnických
jednotkách nebo ve stěně.
Pracovní  teplota:  -20°C  až  +90°C  [+50°C  ve  verzi
se servopohonem].

Regulační klapky RK mají hygienický atest
č. HK/B/1121/03/2007.

Konstrukce  regulačních  klapek  RK...  zajišťuje  malý
odpor vzduchu při otevření  RKx-ZT,   RKx-AT a RKx-
NT a také dobré parametry těsnosti v uzavřené poloze.
Standard pro rozměry AxB do 1000x1005 [mm]
tvoří regulační klapky s rozměry:
A – každý rozměr
B – násobek x 100 mm + 5 mm

Regulační  klapky  jsou  vyhotovené  v  několika
variantách  uspořádání  pohonu  [ozubená  kola  vně  –
RK  I,  RK  II  nebo  uvnitř  RK  III  klapky].  Každý  typ
regulační  klapky  může  být  přizpůsoben  pro  ruční
ovládání nebo automatické [servopohon].
Plášť  je  vyhotoven  z  pozinkovaného  nebo  nerez
plechu.  Povrchová  úprava  může  být  provedena
práškovou barvou.

Určení

Úprava

Vzduchotechnika Vyskočil s.r.o.  Chelčického 681 533 51 Pardubice – Rosice

|

|





tel. +420 466 610 999

www.vzt-vyskocil.cz

|

e-mail:

info@vzt-vyskocil.cz

V Ý H R A D N Í  D O D A V A T E L

P R O  Č R  A  S R

Датчик CO

2

: CI-CO2-M

Датчик СО

2

. Модуль с системой защелкивания в целом упрощает установку.

182

THERMO

80-120

GUIDE

ISO

THERMO

183

/

THERMO 80-120

Contenitore da parete per la

Building Automation e HVAC

Materiale:

ABS autoestinguente

Colore:

Bianco

CARATTERISTICHE

La famiglia della linea Thermo è nata per fornire alle aziende interessate un prodotto

con  un  design  moderno  e  raffinato  per  le  applicazioni  con  montaggio  a  muro.  I

segmenti  di  mercato  per  cui  tale  linea  è  particolarmente  indicata  sono  quella  della

Home Automation, della Building Automation e della  HVAC (Heating Ventilation and

Air Conditioning). Il prodotto è fornibile in versione standard nelle dimensioni 80x80 e

120x80. Sono inoltre disponibili le versioni complete di manopola. Al fine di permettere

al  Cliente  l’accesso  a  un  prodotto  con  estetica  esclusiva,  l’Italtronic  ha  realizzato  lo

stampo in modo da rendere possibili delle personalizzazioni del coperchio del Thermo

con  un  contributo  stampo  contenuto.  Oltre  al  coperchio,  è  personalizzabile  anche  la

manopola. Con questa opzione, il Cliente è in grado di presentarsi sul mercato con una

linea riconoscibile abbattendo drasticamente gli investimenti in stampi.

THERMO 80-120

Wall mounting enclosure for Building

Automation and HVAC

Material:

Self-extinguishing ABS

Colour:

White

FEATURES

The Thermo range of enclosures has been developed in the order to offer Customers

a modern and refined design for wall mounting applications. This range is well suited

for  the  Home  and  Building  Industry  as  well  as  HVAC  (Heating  Ventilation  and  Air

Conditioning). The product can be supplied in the standard versions with dimensions

of 80x80 and 120x80. There are versions available complete with handle. In order

to grant the Customer the possibility to have a product with an exclusive aesthetics,

Italtronic has developed the mould so it will allow cover customisation with a mould

contribution.  As  well  as  the  cover,  even  the  handle  can  be  customised.  With  this

option,  the  Customers  can  introduce  themselves  in  the  market  with  a  recognisable

range decreasing the moulds requirements.

Contenitore Completo/Complete Enclosure

CODICE/CODE

DESCRIZIONE/DESCRIPTION

61.6020000

Thermo 80 completo/Thermo 80 complete

61.6040000

Thermo 120 completo/Thermo 120 complete

61.6040002

Thermo 120 con apertura display/Thermo 120 with display window

Il kit comprende:

1 base, 1 coperchio.

The kit includes:

1 base, 1 cover.

Serie 80 - Series 80

Serie 120 - Series 120

Base 80 - Base 80

Base 120 - Base 120

Area personalizzabile

Customisable area

13,7

80

120

60

4,3

38,9

3,5x5

12

2

3

25

42,6

R18

115,9

45,6

1,7

5

80

80

13,7

R18

25

42,6

75,9

45,8

1,7

5

3,5x5 16,1

12

2

3

60

4,3

15,5
7,8

R3,1

9,3

1,6

4

5,9

7,9

4

R2

ø3,5

ø20

R2 8,1

10,4

10,4

15,5
7,8

4 27,9

4

R2

R2 8,1

ø20

ø3,5

R3,1

9,3

30,4

10,4

75,3

1,6

75,3

115,5

75,3

1,6

THERMO 80

THERMO 120

GUIDE

ISO

THERMO

Датчик PIR
CI -PS 1003
пространственный инфракрасный датчик для автоматической вентиляции, работающий в зависимости от при-
сутствия человека в вентиляционной зоне.
Подсоединение  данного датчика должно быть обеспеченно отдельно.
Установка не поддерживает данный тип питания (15-24В DC).

A L FA  85 |  H R85

243

Р Е К У П Е РА Ц И Я

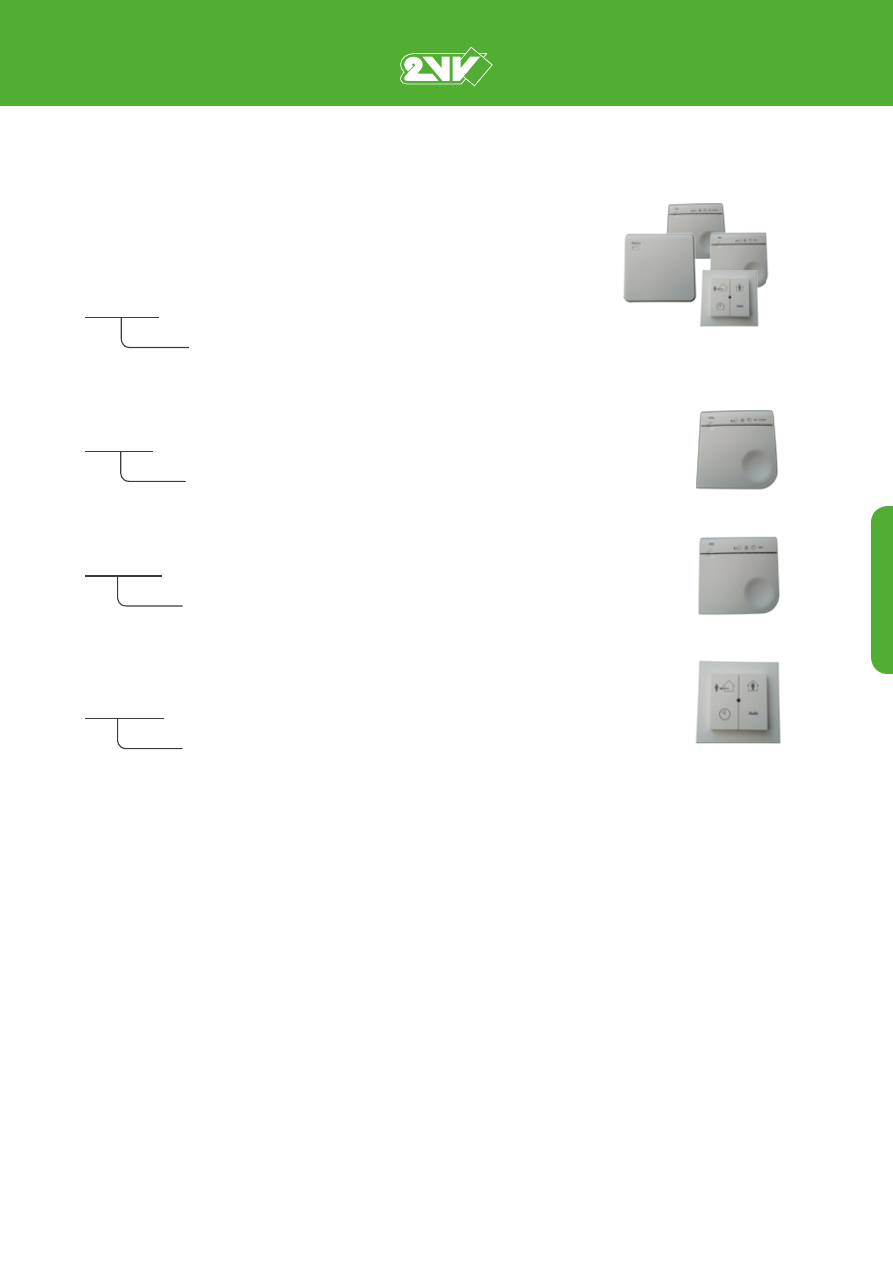

VMC-02VJ04

Центральный модуль для беспроводных датчиков

AQS Multi

VMC-02VJ04

Устройство контроля и качества воздуха. Напряжение 0-10В постоянного тока для управления
системой вентиляции. Для того, чтобы определить, каким образом необходимо контролировать
систему вентиляции, устройство получает входные данные от одного или более устройств
управления с помощью беспроводной связи.

CO2 - датчик концентрации двуокиси углерода. Устройство передает информацию о состоянии системы к
центральному контроллеру управления с помощью беспроводной связи.
VMS-02C05

Беспроводной датчик CO

2

400-2000 ppm, ~230В

RH - датчик относительной влажности для систем вентиляции. Устройство передает информацию о состоянии
системы к центральному контроллеру управления с помощью беспроводной связи.  Питание от батареек.
VMS-02HB04

Беспроводной датчик влажности,
0-100% RH, 2xAA

VMN-02LM04 - пользовательский элемент уравления для вентиляционных систем.
Устройство передает информацию к центральному контроллеру управления с помощью беспроводной связи.
Питание от батареек.
VMN-02LM04

Беспроводное управление,
1xCR2032

A L FA  85 |  H R85

244

Р Е К У П Е РА Ц И Я

ОБЪЯСНЕНИЕ ОБОЗНАЧЕНИЙ

HR85-070 EC-RS-U X X E-55 R P 1

 Резервный код



Резервный

Доступ к устройству



Правосторонняя версия



Левосторонняя версия

Регулировка



Комфортное управление

55  Фильтрация (вход/ выход)



55  Вход M5 / Выход M5

Нагреватель/охладитель



Без нагрева



Электрический нагреватель



W  Водяной нагреватель



C  С/О водяной нагреватель/охладитель



D  Прямой испаритель

Предварительный нагреватель



Без преднагрева



Байпас



Без байпаса

U  Установка



U  Upper - подсоединение воздуховодов сверху



Vertical - боковое подсоединение воздуховодов

RS  Рекуперационный теплообменник



RS  Роторный рекуператор - стандартная производительность



RH  Роторный рекуператор - высокая производительность

EC  Тип вентиляторов



EC   EC двигателя

070 Номинальный расход воздуха



070   700 м

3



100   1000 м

3



150   1500 м

3



200   2500 м

3



300   3000 м

3



450   4500 м

3



550   5500 м

3



750   7500 м

3

Тип HR85



HR85

Коммерческая приточно-вытяжная установка ALFA85
