VMC-02VJ04

Центральный модуль для беспроводных датчиков

AQS Multi

VMC-02VJ04

Устройство контроля и качества воздуха. Напряжение 0-10В постоянного тока для управления
системой вентиляции. Для того, чтобы определить, каким образом необходимо контролировать
систему вентиляции, устройство получает входные данные от одного или более устройств
управления с помощью беспроводной связи.

CO2 - датчик концентрации двуокиси углерода. Устройство передает информацию о состоянии системы к
центральному контроллеру управления с помощью беспроводной связи.

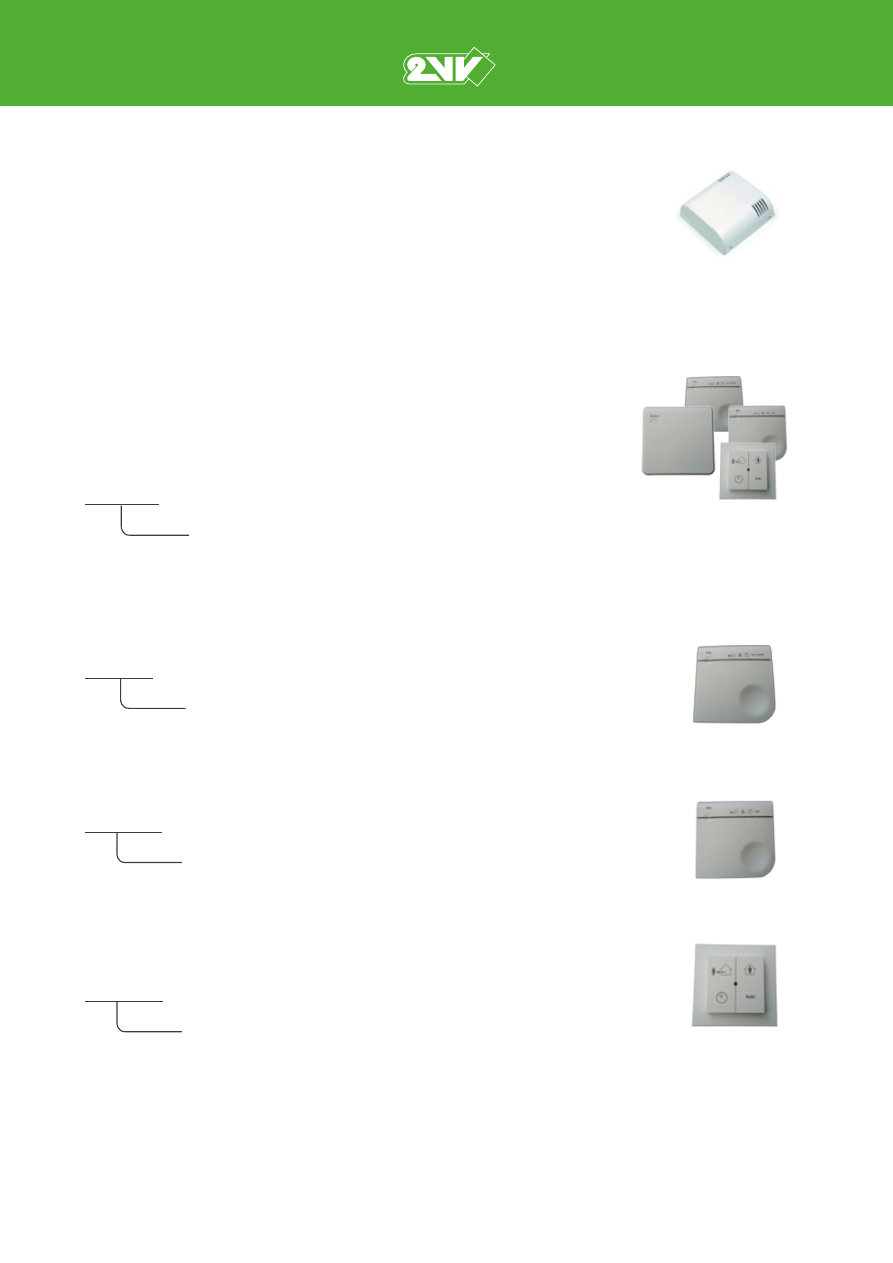

VMS-02C05

Беспроводной датчик CO

2

400-2000 ppm, ~230В

RH - датчик относительной влажности для систем вентиляции. Устройство передает информацию о состоянии
системы к центральному контроллеру управления с помощью беспроводной связи.  Питание от батареек.
VMS-02HB04

Беспроводной датчик влажности,
0-100% RH, 2xAA

VMN-02LM04 - пользовательский элемент уравления для вентиляционных систем.
Устройство передает информацию к центральному контроллеру управления с помощью беспроводной связи.
Питание от батареек.
VMN-02LM04

Беспроводное управление,
1xCR2032

Датчик CO

2

: CI-CO2-M

Датчик СО

2

. Модуль с системой защелкивания в целом упрощает установку.

182

THERMO

80-120

GUIDE

ISO

THERMO

183

/

THERMO 80-120

Contenitore da parete per la

Building Automation e HVAC

Materiale:

ABS autoestinguente

Colore:

Bianco

CARATTERISTICHE

La famiglia della linea Thermo è nata per fornire alle aziende interessate un prodotto

con  un  design  moderno  e  raffinato  per  le  applicazioni  con  montaggio  a  muro.  I

segmenti  di  mercato  per  cui  tale  linea  è  particolarmente  indicata  sono  quella  della

Home Automation, della Building Automation e della  HVAC (Heating Ventilation and

Air Conditioning). Il prodotto è fornibile in versione standard nelle dimensioni 80x80 e

120x80. Sono inoltre disponibili le versioni complete di manopola. Al fine di permettere

al  Cliente  l’accesso  a  un  prodotto  con  estetica  esclusiva,  l’Italtronic  ha  realizzato  lo

stampo in modo da rendere possibili delle personalizzazioni del coperchio del Thermo

con  un  contributo  stampo  contenuto.  Oltre  al  coperchio,  è  personalizzabile  anche  la

manopola. Con questa opzione, il Cliente è in grado di presentarsi sul mercato con una

linea riconoscibile abbattendo drasticamente gli investimenti in stampi.

THERMO 80-120

Wall mounting enclosure for Building

Automation and HVAC

Material:

Self-extinguishing ABS

Colour:

White

FEATURES

The Thermo range of enclosures has been developed in the order to offer Customers

a modern and refined design for wall mounting applications. This range is well suited

for  the  Home  and  Building  Industry  as  well  as  HVAC  (Heating  Ventilation  and  Air

Conditioning). The product can be supplied in the standard versions with dimensions

of 80x80 and 120x80. There are versions available complete with handle. In order

to grant the Customer the possibility to have a product with an exclusive aesthetics,

Italtronic has developed the mould so it will allow cover customisation with a mould

contribution.  As  well  as  the  cover,  even  the  handle  can  be  customised.  With  this

option,  the  Customers  can  introduce  themselves  in  the  market  with  a  recognisable

range decreasing the moulds requirements.

Contenitore Completo/Complete Enclosure

CODICE/CODE

DESCRIZIONE/DESCRIPTION

61.6020000

Thermo 80 completo/Thermo 80 complete

61.6040000

Thermo 120 completo/Thermo 120 complete

61.6040002

Thermo 120 con apertura display/Thermo 120 with display window

Il kit comprende:

1 base, 1 coperchio.

The kit includes:

1 base, 1 cover.

Serie 80 - Series 80

Serie 120 - Series 120

Base 80 - Base 80

Base 120 - Base 120

Area personalizzabile

Customisable area

13,7

80

120

60

4,3

38,9

3,5x5

12

2

3

25

42,6

R18

115,9

45,6

1,7

5

80

80

13,7

R18

25

42,6

75,9

45,8

1,7

5

3,5x5 16,1

12

2

3

60

4,3

15,5
7,8

R3,1

9,3

1,6

4

5,9

7,9

4

R2

ø3,5

ø20

R2 8,1

10,4

10,4

15,5
7,8

4 27,9

4

R2

R2 8,1

ø20

ø3,5

R3,1

9,3

30,4

10,4

75,3

1,6

75,3

115,5

75,3

1,6

THERMO 80

THERMO 120

GUIDE

ISO

THERMO

A L FA  95 |  H R95

Р Е К У П Е РА Ц И Я

219

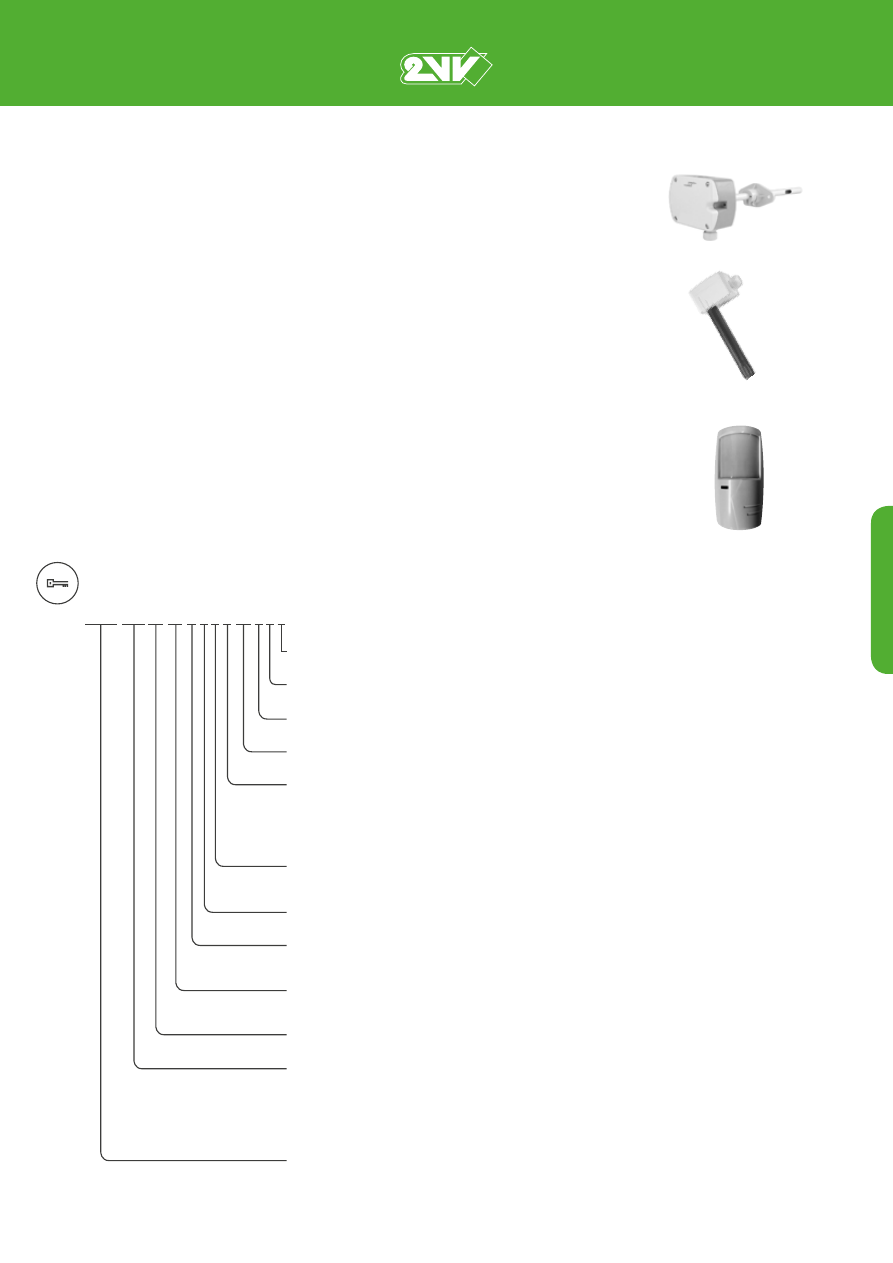

Канальный датчик СО

2

: CI-EE850-C3xx-FP

Датчик предусмотрен для установки в канале трубопровода для соединения с системой
управления. Эстетичный компактный корпус делает возможной простую установку прямо
в воздухопроводе с помощью монтажной втулки.

Канальный датчик относительной влажности: CI-LCN-FTK140VV

Канальный датчик для измерения относительной влажности воздуха в воздушных
системах.

Датчик PIR
CI -PS  1003
пространственный инфракрасный датчик для автоматической вентиляции, работающий в зависимости
от присутствия человека в вентиляционной зоне.
Подсоединение  данного датчика должно быть обеспеченно отдельно.
Установка не поддерживает данный тип питания (15-24В DC).

ОБЪЯСНЕНИЕ ОБОЗНАЧЕНИЙ

HR95-080 EC-CF-H B X X-74 R P 1

    1   Резервный код



   1 Резервный

    P Доступ к устройству



   P Правостороннее

    R Регулировка



  R Комфортное управление

    74 Фильтрация (вход/ выход)



   74 вход G4+F7; выход G4

    X Подогреватель



   Х Без подогрева

           E Электрический нагреватель

           W Водяной нагреватель

           C Change-over (нагреватель/охладитель)



   D DX

    X Предварительный нагреватель



   Х Без предварительного нагревателя

           E Электрический предварительный нагреватель

    B Байпас



   B С байпас-заслонкой

    H Установка



  H Горизонтальная установка

          V Вертикальная установка

    CF Рекуперационный теплообменник



  CF Противоточный пластинчатый рекуператор


    EC Тип вентиляторов



  EC EC-двигатели

    080 Номинальный расход воздуха



  080    800 м

3



  150    1500 м

3



  250    2500 м

3



  350    3500 м

3



  450    4500 м

3



  550    5500 м

3

    HR95 Тип детали

         HR95 Коммерческая рекуперационная установка ALFA95

A L FA  85 |  H R85

220

Р Е К У П Е РА Ц И Я

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

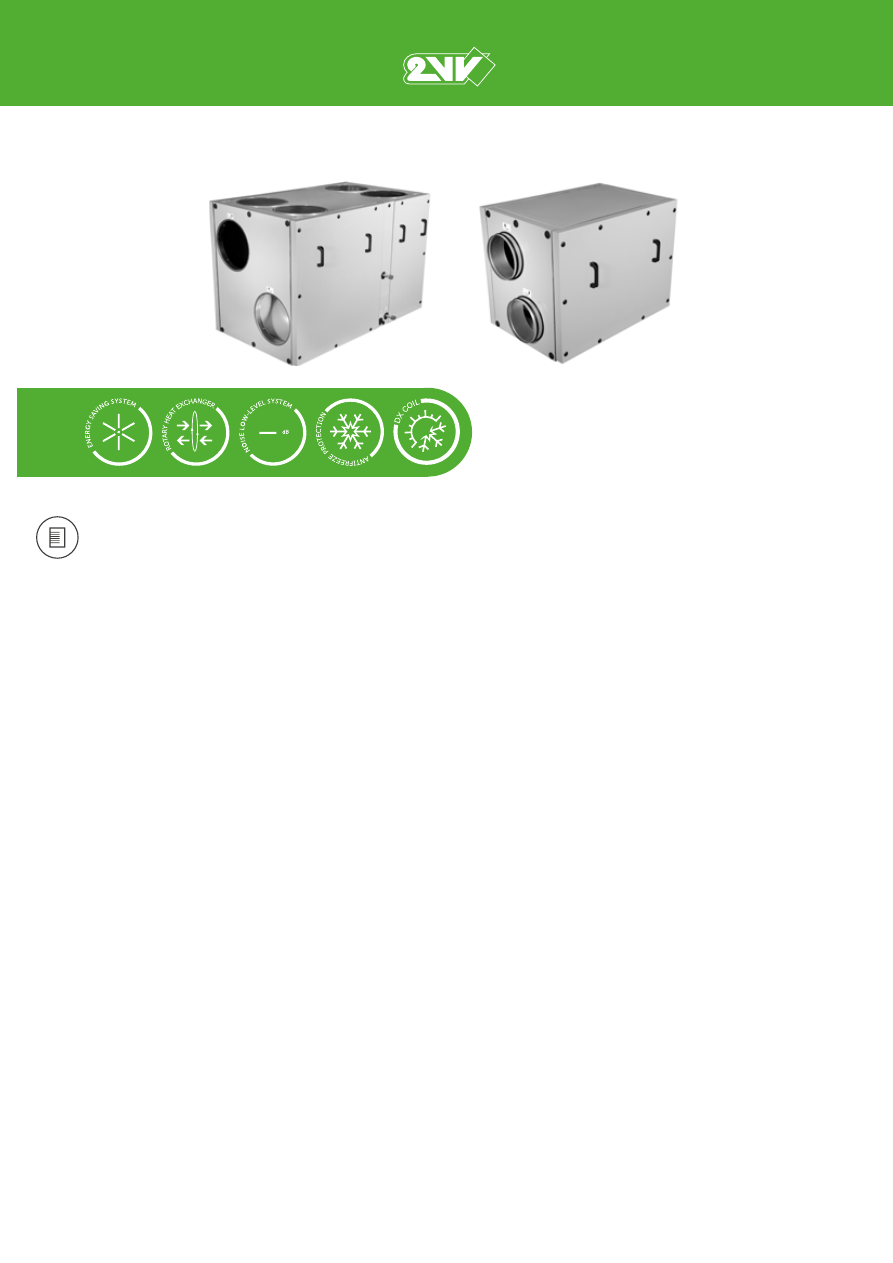

ALFA 85 - Широкая и разнообразная линейка рекуперационных установок, преднозначенных для внутреннего и наружного монтажа
в коммерческих помещениях, таких как магазины, офисы, кафе, рестораны или спортцентры.

– 8 моделей вертикального исполнения с расходом 700 – 7500 м

3

– 6 моделей с подсоединением сверху с расходом 700 – 4500 м

3

– Роторный рекуператор тепла с эффективностью до 85%
– Стена изоляции 50 мм
– Использован изоляционный материал с коэффициентом теплопередачи класса T2 (1,30 m

2

*

K

*

W

-1

)

– Энергоэффективные ЕС вентиляторы с низким SFP и тихой работай
– Версии с дополнительным встроенным электрическим/водяным нагревом/охлаждением (опция)
– Модульная конструкция упрощающая манипуляцую и техническое обслуживание
–  Интеллектуальная система управления оснащена сенсорным управлением (защита от замерзания, режимы CAV, VAV, DCV, управление

через BMS - Modbus RTU или Modbus TCP и т.д.)

Эта установка предназначена для работы при температуре окружающей среды в диапазоне от -20°C до +60°C. Температура подаваемого
воздуха должна быть в пределах от –20°C до +60°C при относительной влажности до 90%, воздух не должен содержать пыль, жиры,
химические выбросы и другие загрязнения. Устройство, установленное в трубопроводе, имеет степень электрической защиты IP 43.
Рекуперационная установка оснащена встроенной полностью автоматической системой управления. Автоматика оптимизирует
работу установки с целью минимизировать теплопотери связанные с вентиляцией.
Проект системы вентиляции должен всегда выполняться проектировщиком систем вентиляции.
Корпус устройства изготовлен из сэндвич-панелей, внешняя сторона панелей с лакокрасочным покрытием.

A L FA  85 |  H R85

221

Р Е К У П Е РА Ц И Я

Fan /

Ventilator

Heat exchanger /

Wärmetauscher

Filter /

Filter

Afterheater /

Nachheizeinrichtung /

DX / CO

Condensate exhaust /

Kondensatausscheidung

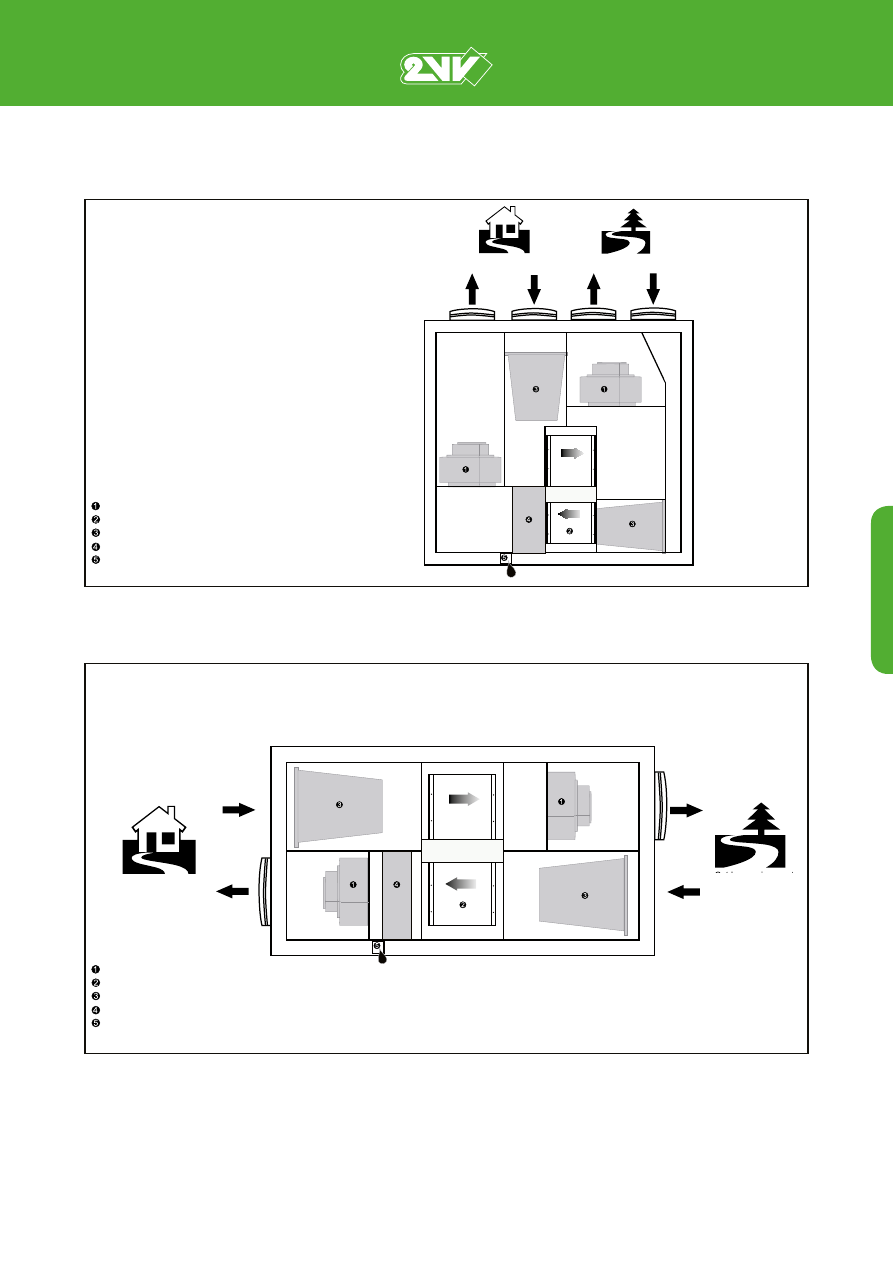

Operational diagram

Funktionsschema

Функциональная схема

Внутренняя среда

Внешняя среда

Вентилятор
Роторный рекуператор
Фильтр
Нагреватель/охладитель (электрический, водяной, CO, прямой
испаритель)
Выпуск конденсата

Fan /

Ventilator

Heat exchanger /

Wärmetauscher

Filter /

Filter

Afterheater /

Nachheizeinrichtung /

DX / CO

Condensate exhaust /

Kondensatausscheidung

Operational diagram

Funktionsschema

Функциональная схема

  Внутренняя среда

    Внешняя среда

Вентилятор
Роторный рекуператор
Фильтр
Нагреватель/охладитель (электрический, водяной, CO, прямой испаритель)
Выпуск конденсата

Bертикальное исполнение с подсоединением сверху

Bертикальное исполнение с боковым подсоединением

A L FA  85 |  H R85

222

Р Е К У П Е РА Ц И Я

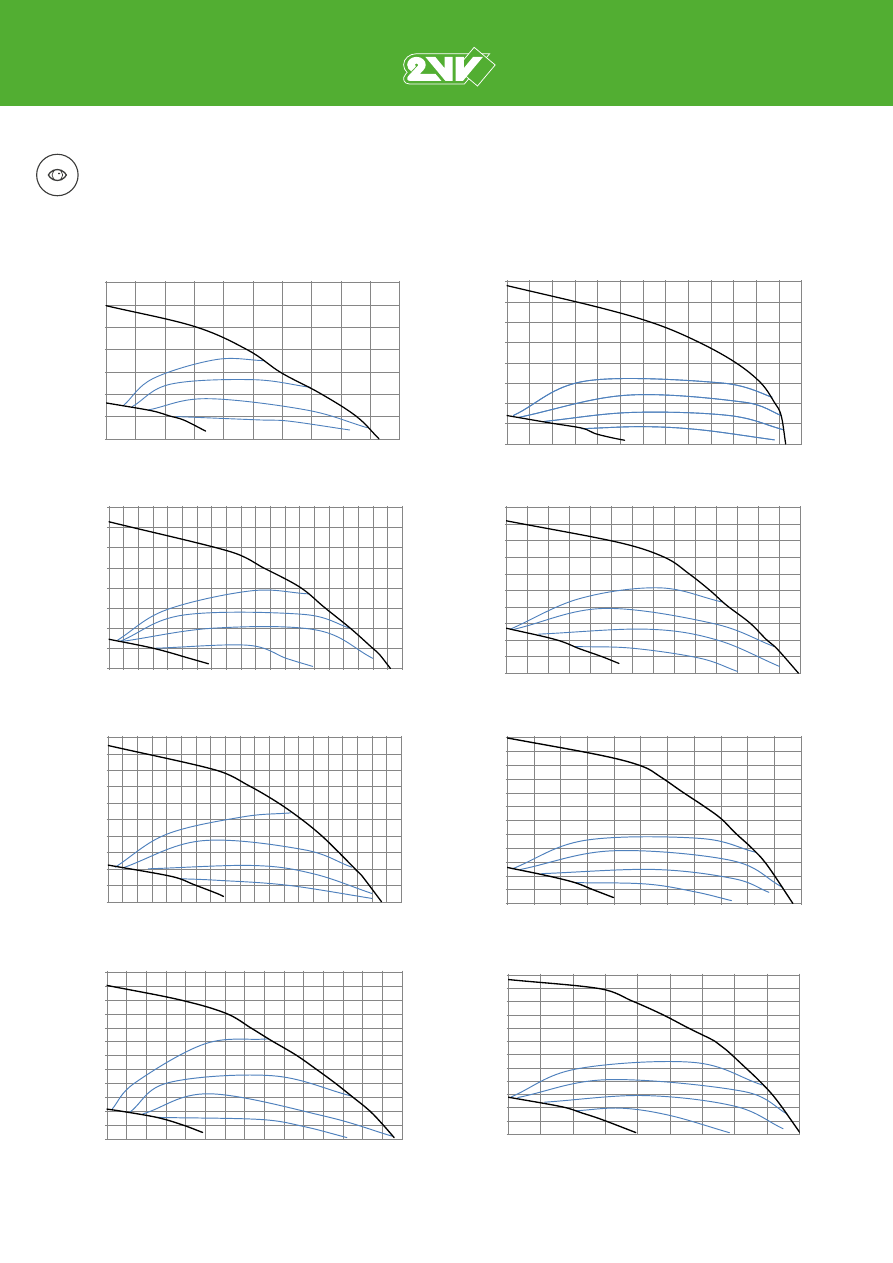

ОСНОВНЫЕ ПАРМЕТРЫ

SFP - (для 1 вентилятора)

0

100

200

300

400

500

600

700

800

900

1000

0

100

200

300

400

500

600

700

0,000

0,028

0,056

0,083

0,111

0,139

0,167

0,194

0,222

0,250

0,278

q

v

[m

3

/h]

Ps

 [Pa

]

q

v

[m

3

/s

]

SFP 1

SFP 0,75

SFP 1,25

SFP 0,5

SFP 1

SFP 0,75

SFP 1,25

SFP 0,5

0

200

400

600

800

1000

1200

1400

1600

1800

2000

2200

2400

2600

2800

0

100

200

300

400

500

600

700

800

900

1000

0,000

0,056

0,111

0,167

0,222

0,278

0,333

0,389

0,444

0,500

0,556

0,611

0,667

0,722

0,778

q

v

[m

3

/h]

Ps

 [Pa

]

q

v

[m

3

/s

]

SFP 1

SFP 0,75

SFP 1,25

SFP 0,5

0

200

400

600

800

1000

1200

1400

1600

1800

2000

2200

2400

2600

2800

3000

3200

3400

3600

3800

4000

0

100

200

300

400

500

600

700

800

900

1000

0,000 0,056 0,111 0,167 0,222 0,278 0,333 0,389 0,444 0,500 0,556 0,611 0,667 0,722 0,778 0,833 0,889 0,944 1,000 1,056 1,111

q

v

[m

3

/h]

Ps

 [Pa

]

q

v

[m

3

/s

]

SFP 1

SFP 0,75

SFP 1,25

SFP 0,5

0

500

1000

1500

2000

2500

3000

3500

4000

4500

5000

5500

0

100

200

300

400

500

600

700

800

900

1000

1100

1200

0,000

0,139

0,278

0,417

0,556

0,694

0,833

0,972

1,111

1,250

1,389

1,528

q

v

[m

3

/h]

Ps

 [Pa

]

q

v

[m

3

/s

]

SFP 1

SFP 0,75

SFP 1,25

SFP 0,5

0

500

1000

1500

2000

2500

3000

3500

4000

4500

5000

5500

6000

6500

7000

7500

0

100

200

300

400

500

600

700

800

900

1000

1100

1200

0,000

0,139

0,278

0,417

0,556

0,694

0,833

0,972

1,111

1,250

1,389

1,528

1,667

1,806

1,944

2,083

q

v

[m

3

/h]

Ps

 [Pa

]

q

v

[m

3

/s

]

SFP 1

SFP 0,75

SFP 1,25

SFP 0,5

0

1000

2000

3000

4000

5000

6000

7000

8000

9000

0

100

200

300

400

500

600

700

800

900

1000

1100

1200

0,000

0,278

0,556

0,833

1,111

1,389

1,667

1,944

2,222

2,500

q

v

[m

3

/h]

Ps

 [Pa

]

q

v

[m

3

/s

]

SFP 1

SFP 0,75

SFP 1,25

SFP 0,5

HR85-070EC-RS-V/U

HR85-100EC-RS-V/U

HR85-150EC-RS-V/U

HR85-200EC-RS-V/U

HR85-300EC-RS-V/U

HR85-450EC-RS-V/U

HR85-550EC-RS-V

HR85-750EC-RS-V

0

100

200

300

400

500

600

700

800

900

1000

1100

1200

1300

0

100

200

300

400

500

600

700

800

0,000

0,028

0,056

0,083

0,111

0,139

0,167

0,194

0,222

0,250

0,278

0,306

0,333

0,361

q

v

[m

3

/h]

Ps

 [Pa

]

q

v

[m

3

/s

]

SFP 1

SFP 0,75

SFP 1,25

SFP 0,5

SFP 1

SFP 0,75

SFP 1,25

SFP 0,5

0

100

200

300

400

500

600

700

800

900

1000

1100

1200

1300

1400

1500

1600

1700

1800

1900

2000

0

100

200

300

400

500

600

700

800

0,000

0,028

0,056

0,083

0,111

0,139

0,167

0,194

0,222

0,250

0,278

0,306

0,333

0,361

0,389

0,417

0,444

0,472

0,500

0,528

0,556

q

v

[m

3

/h]

Ps

 [Pa

]

q

v

[m

3

/s

]

SFP 1

SFP 0,75

SFP 1,25

SFP 0,5

Ps [Па]

Ps [Па]

Ps [Па]

Ps [Па]

Ps [Па]

Ps [Па]

Ps [Па]

Ps [Па]

3

/ч]

3

/с]

3

/ч]

3

/ч]

3

/ч]

3

/ч]

3

/ч]

3

/с]

3

/с]

3

/с]

3

/с]

3

/с]

3

/с]

3

/с]

A L FA  85 |  H R85

223

Р Е К У П Е РА Ц И Я

73

75

77

79

81

83

85

87

89

0

1000

2000

3000

4000

5000

6000

7000

8000

1

2

3

4

5

6

7

8

HR85-070EC-RS-V/U

HR85-100EC-RS-V/U

HR85-150EC-RS-V/U
HR85-200EC-RS-V/U

1
2

3
4

Параметры при следующих условиях:
Внешняя температура -5°C,относительная влажность воздуха 90%, температура внутри +20°C, относительная влажность воздуха 65%, разница по
сравнению с сухой средой составляет около 5%

HR85-300EC-RS-V/U

5

HR85-450EC-RS-V/U

6

HR85-550EC-RS-V

7

HR85-750EC-RS-V

8

0 Pa

200 Pa

400 Pa

600 Pa

800 Pa

1000 Pa

1200 Pa

1400 Pa

0 m3/h

1000 m3/h

2000 m3/h

3000 m3/h

4000 m3/h

5000 m3/h

6000 m3/h

7000 m3/h

8000 m3/h

ALFA 7500

ALFA 5500

ALFA 4500

ALFA 3000

ALFA 2000

ALFA 1500

ALFA 1000

ALFA 700

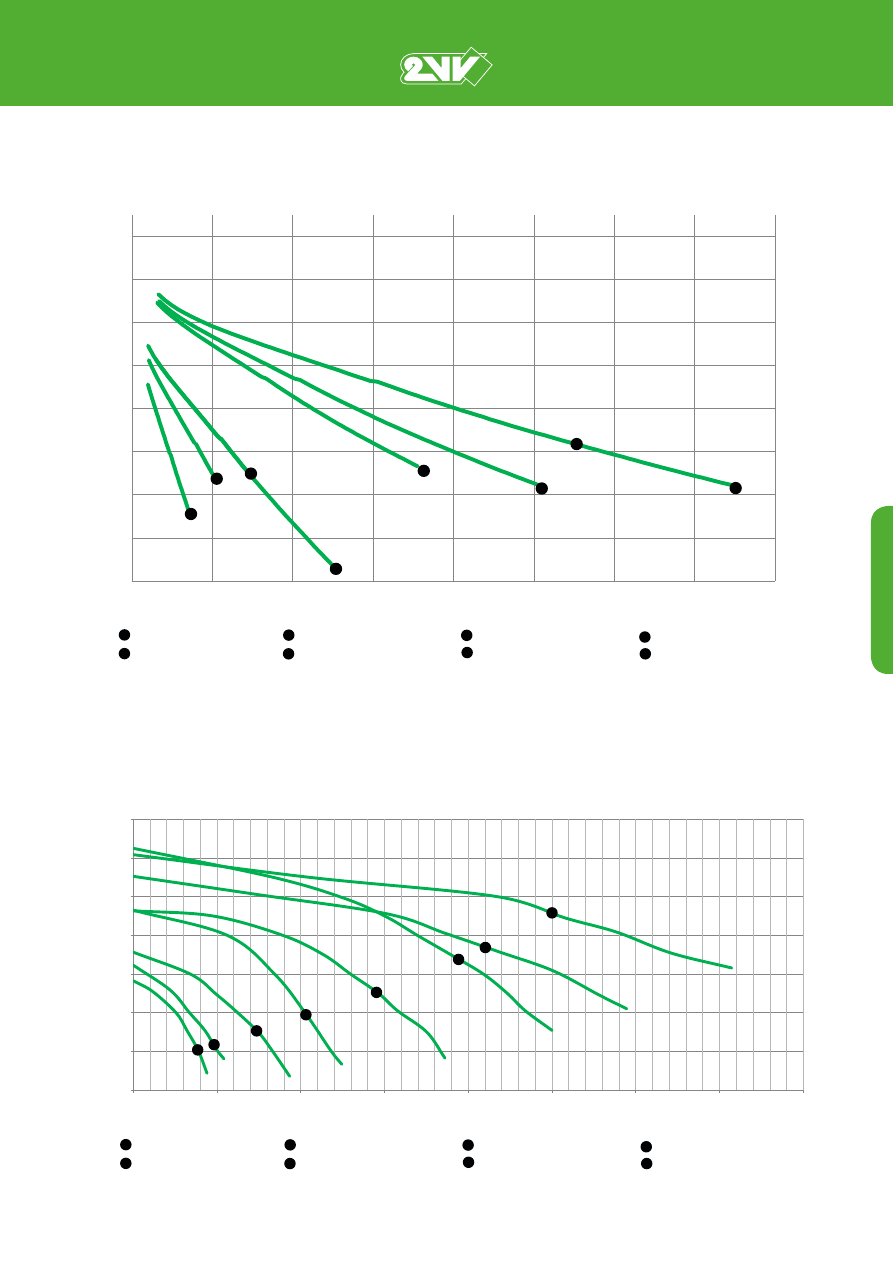

Показатели производительности:

HR85-070EC-RS-V/U

HR85-100EC-RS-V/U

HR85-150EC-RS-V/U
HR85-200EC-RS-V/U

1
2

3
4

HR85-300EC-RS-V/U

5

HR85-450EC-RS-V/U

6

HR85-550EC-RS-V

7

HR85-750EC-RS-V

8

1 2

3

4

5

6

7

8

     8000

     7000

     6000

     5000

     4000

    3000

   2000

           Расход воздуха [м³/ч]

     1000

   0

Эффективность рекуперации:



Давление

 [

Па

]

Расход воздуха [м³/ч]

Эффективность



[%]

A L FA  85 |  H R85

224

Р Е К У П Е РА Ц И Я

Шумовые характеристики:

Тип

Расход

воздуха

[

м³/ч

]

Давление

[Па]

Уровень звуковой мощности в полосе частот [дБ]

В целом

63 Hz 125 Hz 250 Hz 500 Hz

1kHz

2kHz

4kHz

8kHz

L

WA

  [дБ]

L

pA

  [дБ] на 3M

HR85-070

850

100

40,2

49,4

63,6

58,1

61,8

60,8

53,6

41,9

67,8

46,1

600

300

41,4

50,2

63,1

58,4

61,8

60,9

53,4

41,9

67,6

45,9

300

500

42,9

55,3

62,0

59,3

63,5

61,9

53,5

42,0

68,4

46,7

HR85-100

1210

150

50,8

61,7

65,7

68,7

68,7

66,5

58,8

45,2

74,1

52,1

1010

250

51,3

63,2

66,8

68,4

68,9

66,8

58,8

45,0

74,4

52,4

500

500

52,0

65,5

68,4

68,2

70,2

68,4

60,4

48,1

75,6

53,6

HR85-150

1750

150

50,3

59,0

63,1

67,9

69,9

69,1

60,8

47,4

74,6

52,3

1465

300

49,7

59,6

64,2

68,2

69,5

68,5

60,6

47,7

74,4

52,2

810

600

52,0

64,9

69,2

67,9

71,3

70,2

61,2

48,0

76,4

53,7

HR85-200

2500

200

48,6

55,5

70,3

69,4

71,7

70,4

63,3

50,2

76,8

54,6

2110

400

49,5

56,4

70,2

68,9

71,5

70,4

63,6

50,7

76,7

54,5

1505

700

53,9

62,2

72,5

69,5

72,2

71,3

64,8

54,4

78,0

55,8

HR85-300

3400

200

50,4

57,0

70,7

73,0

75,6

72,4

62,8

54,3

79,5

56,8

3090

400

51,3

58,2

69,6

72,1

74,9

72,0

63,0

53,4

78,8

56,1

2030

700

53,3

62,8

69,3

72,1

75,8

74,0

67,5

57,1

79,8

57,2

HR85-450

5000

200

56,3

61,9

75,6

75,8

78,9

76,7

69,4

59,1

83,2

60,6

3530

700

58,0

65,8

75,1

76,0

79,2

77,6

70,1

58,7

83,6

60,9

2200

1000

59,8

69,2

74,6

76,6

80,9

79,1

72,0

60,4

84,9

62,3

HR85-550

6600

200

46,5

56,4

67,1

66,4

65,8

63,3

58,0

48,0

72,2

49,2

5300

500

50,6

60,6

66,2

64,5

65,8

63,7

58,9

49,9

71,8

48,8

3700

800

57,1

67,2

64,3

64,7

67,6

65,3

61,2

52,7

73,5

50,5

HR85-750

8300

200

49,5

59,4

70,1

69,4

68,8

66,2

61,0

51,0

75,2

52,2

6280

700

53,6

63,6

69,1

67,5

68,7

66,7

61,8

52,9

74,8

51,8

3750

1000

60,1

70,2

67,3

67,7

70,6

68,3

64,2

55,7

76,4

53,4

Тип без электрообогревателя / с водяным обогревом

Тип

Количество фаз

Питание [В]

Частота [Гц]

Мощность [кВт]

Общий ток [А]

HR85-070

1

230

50

0,4

3

HR85-100

1

230

50

0,95

5,8

HR85-150

1

230

50

1

6,2

HR85-200

1

230

50

1,5

6,8

HR85-300

3

400

50

2

3,5

HR85-450

3

400

50

3,5

5,8

HR85-550

3

400

50

3,5

5,8

HR85-750

3

400

50

5,7

9

Тип

Количество фаз

Питание [В]

Частота [Гц]

Мощность [кВт]

Общий ток [А]

HR85-070

1

230

50

2,4

11,7

HR85-100

3

400

50

4

10,2

HR85-150

3

400

50

5,5

12,3

HR85-200

3

400

50

9

17,3

HR85-300

3

400

50

11

16,5

HR85-450

3

400

50

18,5

27,1

HR85-550

3

400

50

27,6

40,7

HR85-750

3

400

50

35,5

52

Тип с электрическим нагревателем

Основные технические параметры

A L FA  85 |  H R85

225

Р Е К У П Е РА Ц И Я

Параметры электрического нагревателя

Электрические параметры двигателя (действительны для 1 вентилятора)

Тип

Кол-во фаз

Питание [В]

Частота [Гц]

Мощность [кВт]

Общий ток [А]

Расход воздуха

[м³/ч]

HR85-070

1

230

50

2

8,7

700

HR85-100

3

400

50

3

4,4

900

HR85-150

3

400

50

4,5

6,5

1600

HR85-200

3

400

50

7,5

10,9

2500

HR85-300

3

400

50

9

13

3000

HR85-450

3

400

50

15

21,7

4500

HR85-550

3

400

50

24

34,7

5500

HR85-750

3

400

50

30

43,4

7000

Тип

Количество

фаз

Питание [В]

Частота [Гц]

Мощность

[Вт]

Общий ток

[А]

Скорость

(об./мин)

Макс.

температура

[°C]

Степень

защиты IP

Класс

изоляции

HR85-070

1

230

50

200

1,2

2650

50

44

B

HR85-100

1

230

50

455

2,8

2600

40

54

B

HR85-150

1

230

50

455

2,8

2600

40

54

B

HR85-200

1

230

50

715

3,1

2800

40

54

B

HR85-300

3

400

50

1000

1,63

2580

55

54

B

HR85-450

3

400

50

1700

2,6

2600

40

54

B

HR85-550

3

400

50

1850

2,9

2180

50

54

F

HR85-750

3

400

50

2730

4,2

2040

65

54

F

Параметры водяного нагревателя

Тип

Мощность

[кВт]

Температура

воздуха на

выпуске

[°C]*

Потеря давления

воды

[кПа]

Расход среды

[м³/ч]

Потеря давления

воздуха

[Па]

Расход воздуха

[м³/ч]

Подсоеденительные

размеры

[„]

**HR85-070

5,59

33

9,52

0,25

15,11

700

1/2

HR85-100

7,92

35,4

6,47

0,35

9,42

900

1/2

HR85-150

13,71

34,7

18,74

0,6

12,16

1600

3/4

HR85-200

17,77

30,5

30,02

0,78

26,39

2500

3/4

HR85-300

24,17

33,2

12,16

1,07

14,13

3000

3/4

HR85-450

30,51

29,6

18,74

1,34

28,55

4500

3/4

HR85-550

42,16

32,1

10,1

1,86

14,91

5500

3/4

HR85-750

48,39

29,9

13,05

2,13

22,66

7000

3/4

*  При температурном перепаде 90/70 и температуре воздуха на входе 10°C
** Внешний модуль

Коррекционный коэффициент мощности водяного теплообменника*

Температура на входе [°C]

Температурный перепад

90/70

85/65

80/60

75/55

70/50

65/45

0

1,18

1,10

1,01

0,93

0,85

0,76

5

1,09

1,01

0,93

0,84

0,76

0,68

10

1,00

0,92

0,84

0,76

0,68

0,60

15

0,91

0,83

1,18

0,67

0,59

0,51

20

0,83

0,75

0,67

0,59

0,51

0,43

*  Служат для пересчета параметра мощности водяного теплообменника















содержание      ..     9      10      11      12     ..
