УПРАВЛЕНИЕ

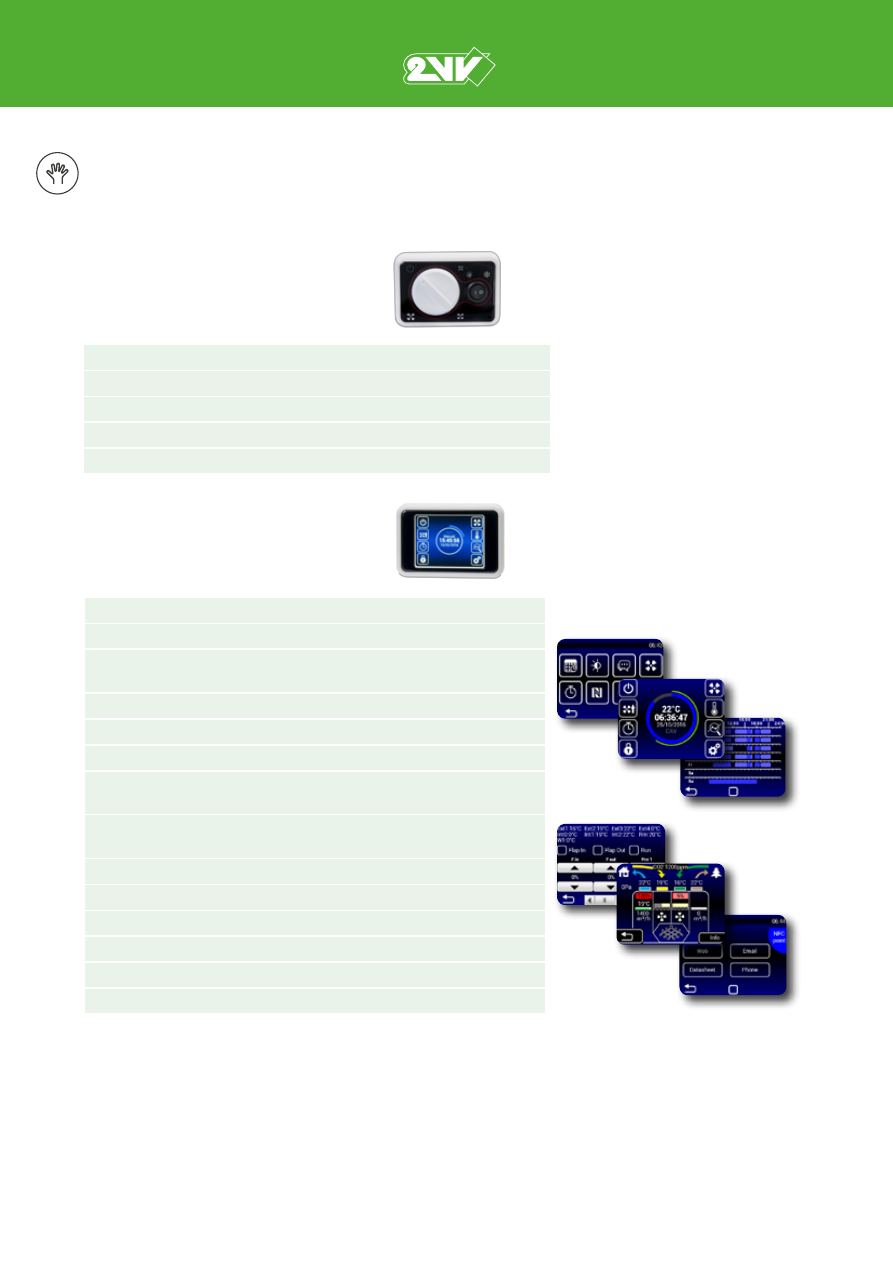

Устройство DAPHNE имеет два типа управления: Basic и Comfort

Comfort - Основные функции управления

Сенсорное управление

Плавное регулирование вентиляторов (0-10В)

Плавное регулирование дополнительного нагревателя (внутреннее
электрическое: SSR)

Плавное автоматическое регулирование предварительного нагревателя

Интегрированный таймерный выключатель (дневной, недельный)

Возможность подключения датчиков C0

2

, RH, VOC (0-10В)

Плавное регулирование байпаса(контроль температуры: естественное
охлаждение (freecooling), защита от замерзания)

Возможность установки ofset вентилятора (избыточное  давление и
разряженное давление)

Индикация засорения фильтров

Режим вентиляции CAV или DCV

Функция BOOST - интенсивное проветривание при максимальной мощности

Функция FREECOOLING - ночная вентиляция (естественное охлаждение)

Функция снижения вентиляции в зависимости от датчика движения (PIR)

АСУЗ (BMS) -подключение через ModBUS RTU

Управление BASIC с пакетом переключения (0-10В)

Три скорости регулирования вращения вентилятора

Внешнее управление устройства (CO

2

 - ON/OFF, таймер)

Автономный преднагреватель контролируемый термостатом

Летний/Зимний режим (ON/OFF байпас)

Basic - Основные функции управления

DA P H N E  X L|  H R DA

Р Е К У П Е РА Ц И Я

163

НЕОБХОДИМЫЕ ПРИНАДЛЕЖНОСТИ -

COMFORT / BASIC

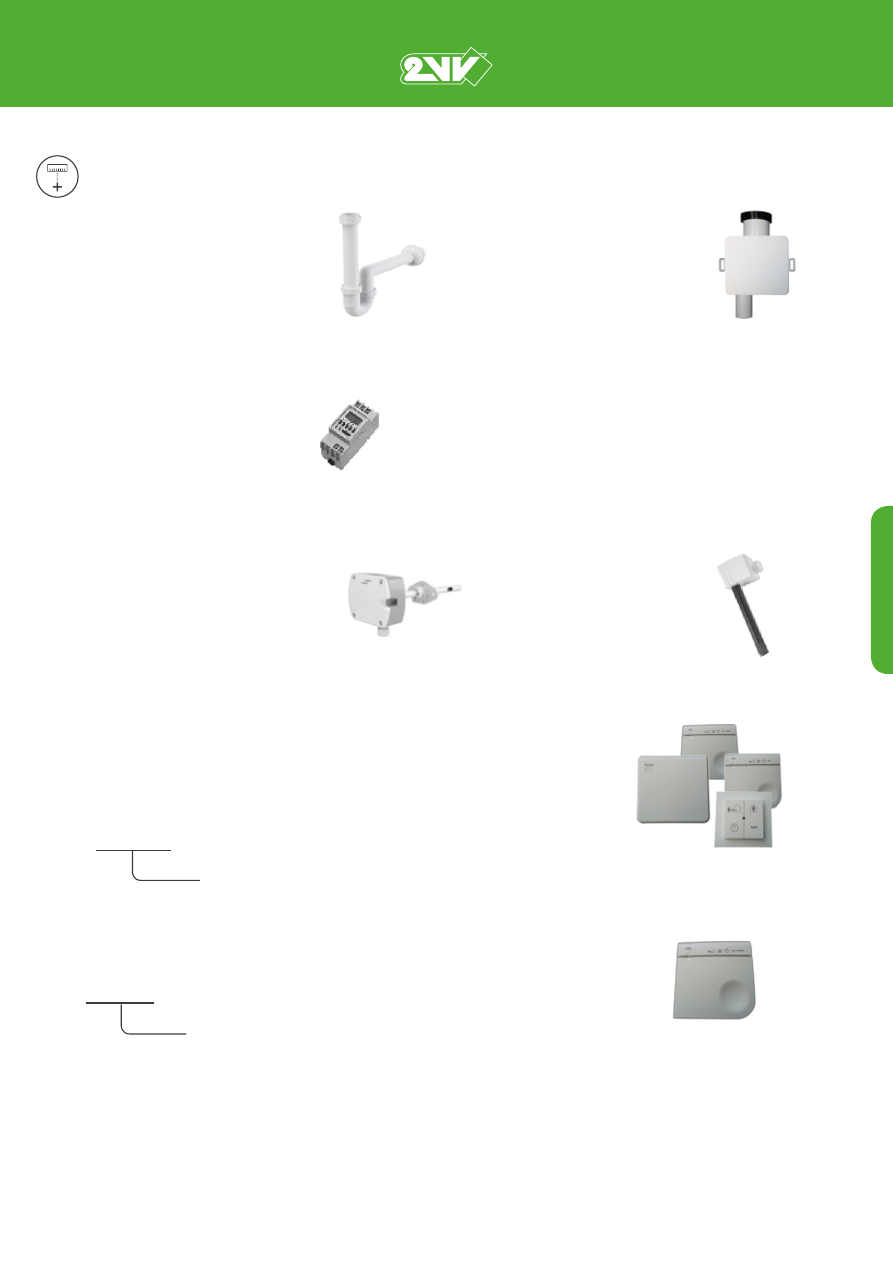

Сифон для стекания конденсата
SK-AKS3

Сифон с механическим шариковым
клапаном с резьбой для прямого
подключения к устройству

Сифон для стекания конденсата
SK-HL138

Сифон  с  шариковым
поплавковым клапаном для
установки на стене или скытого
монтажа

РЕКОМЕНДУЕМЫЕ ПРИНАДЛЕЖНОСТИ -

 BASIC

Таймер с недельной программой
SH-TM-848

Produced in EU

REGULATION

REGULATION

The company reserves the right of change without previous announcement. ©2VV, spol. s r.o.

371

Your partner in ventilation...

RB

Servo drive

SERVO  TD  -  04  -  230  -  1  -  necessary  for

controlling  the  shutting  flap.  For  more

details see page 430

Servo drive with emergency function

(reverse spring)

SERVO  TDF  -  08  -  230  -  necessary  for

controlling the shutting flap. The reverse

spring ensures closing the flap in case of

power supply failure. For more details see

page 432

Timer with a weekly program

SH-TM-848 - for more details see page 427

Servoantrieb

SERVO  TD  -  04  -  230  -  1 - erforderlich zum Bedienen der

Schließklappe. Nähere Beschreibung auf Seite 430

Servoantrieb mit Notfunktion (Rückstellfeder)

SERVO  TDF  -  08  -  230  -  erforderlich  zum  Bedienen  der

Schließklappe. Die Rückstellfeder stellt das Schliessen der

Klappe in dem Falle sicher, dass es zu einem Ausfall der el.

Energie kommt. Nähere Beschreibung auf Seite 432

Zeitschalter mit Wochenprogramm

SH-TM-848 - nähere Beschreibung auf Seite 427

Switching relay

RB-S - switching relay for controlling the shutting flap or

indicating the unit operation. The same relay connected in a

different way is used for controlling the zone valve when the

anti-freeze protection is activated. If

the  shutting  flap  and  anti-freeze

protection are connected, two relays

are  required  to  ensure  a  correct

operation.

Anti-freeze protection sensor

PO  - for more details see page 421

Schaltrelais

RB-S  -  Schaltrelais  für  die  Betätigung  der  Schließklappe

oder  Anzeige  des  Gerätelaufes.  Das  gleiche  Relais  in

anderem Anschluss wird zur Betätigung des Zonenventils

bei der Schaltung des Gegenfrostschutzes genützt. Sofern

die Schließklappe und der Gegenfrostschutz angeschlossen

sind, sind für die richtige Funktion zwei Relais erforderlich.

Frostschutzfühler

PO - nähere Beschreibung auf Seite 421

РЕКОМЕНДУЕМЫЕ ПРИНАДЛЕЖНОСТИ -

 COMFORT

Канальный датчик
CO

2

: CI-EE850-C3xx-FP - служит

для контроля концентрации CO

2

.

Компактный корпус позволяет легко
установить датчик в вентиляционном
канале.

Канальный датчик относительной
влажности:
CI-LCN-FTK140VV - канальный
датчик для измерения относительной
влажности в воздушных системах.

VMC-02VJ04

Центральный модуль для беспроводных датчиков

AQS Multi

VMC-02VJ04

Устройство контроля и качества воздуха. Напряжение 0-10В постоянного тока для управления
системой вентиляции. Для того, чтобы определить, каким образом необходимо контролировать
систему вентиляции, устройство получает входные данные от одного или более устройств
управления с помощью беспроводной связи.

CO2 - датчик концентрации двуокиси углерода. Устройство передает информацию о состоянии системы
к центральному контроллеру управления с помощью беспроводной связи.

VMS-02C05

Беспроводной датчик CO

2

,

400-2000 ppm, ~230В

DA P H N E  X L |  H R DA

Р Е К У П Е РА Ц И Я

164

Фильтры
Сменные фильтры для различных классов
фильтрации и конфигураций.

Тип устройства

Тип фильтра–  класс M5

(стандарт)

HRDA1-070

HRDA1-70-FI-M5

HRDA1-090

HRDA1-70-FI-M5

Тип устройства

Тип фильтра –  класс F7

(стандарт)

HRDA-070

HRDA1-70-FI-F7

HRDA-090

HRDA1-70-FI-F7

Фильтр предварительной очистки G2 (комплект 2шт)

Тип устройства

Тип фильтра – класс G2 (опция)

HRDA1-070

FL-DAP-700-G2

HRDA1-090

FL-DAP-700-G2

РЕКОМЕНДУЕМЫЕ ПРИНАДЛЕЖНОСТИ -

 BASIC/COMFORT

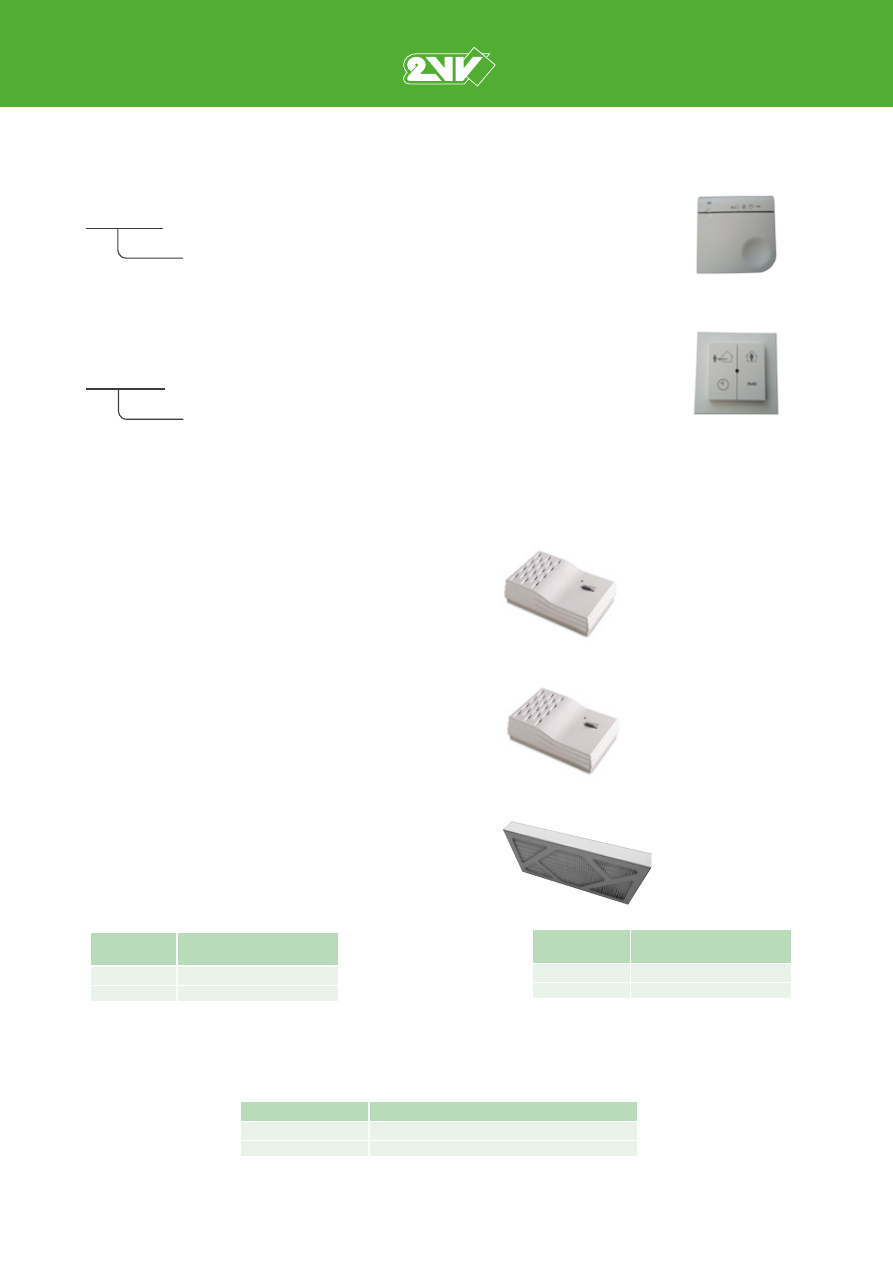

RH - датчик относительной влажности для систем вентиляции. Устройство передает информацию о состоянии
системы к центральному контроллеру управления с помощью беспроводной связи.  Питание от батареек.
VMS-02HB04

Беспроводной датчик влажности,
0-100% RH, 2xAA

VMN-02LM04 - пользовательский элемент уравления для вентиляционных систем.
Устройство передает информацию к центральному контроллеру управления с помощью беспроводной связи.
Питание от батареек.
VMN-02LM04

Беспроводное управление,
1xCR2032

Датчик RH
CI -ADS -RH-24
Пространственный датчик концентрации относительной влажности.

Датчик CO

2

CI -ADS-CO2-24

Пространственный датчик уровня концентрации CO

2

.

DA P H N E  X L|  H R DA

Р Е К У П Е РА Ц И Я

165

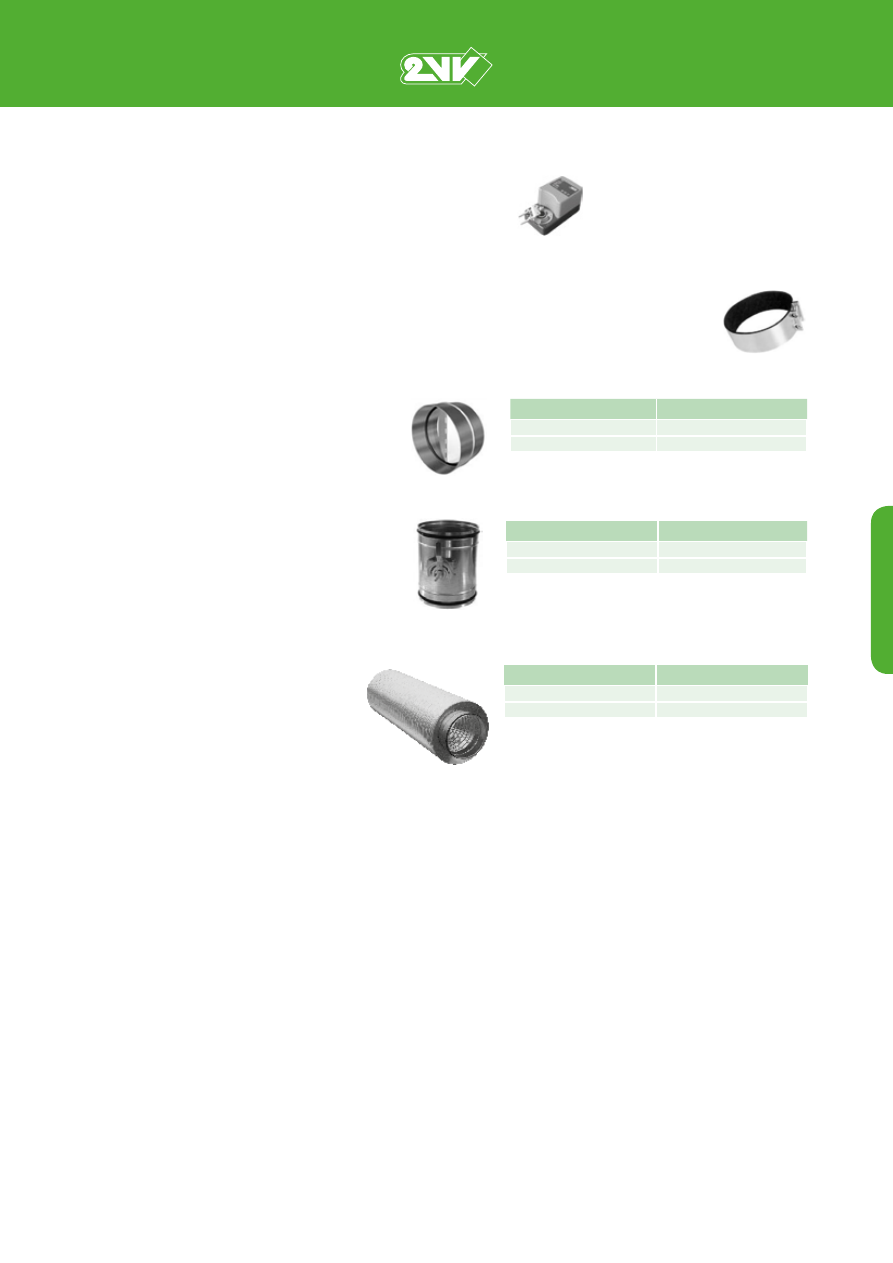

Обратная заслонка
RSKR-Z - предназначена для предотвращения
обратного потока воздуха в вентиляционных системах.

Тип устройства

Заслонка

HRDA1-070

RSKR-Z250

HRDA1-090

RSKR-Z250

Тип устройства

Круглый шумоглушитель

HRDA1-070

SVGLX-1,0-250

HRDA1-090

SVGLX-1,0-250

Дополнительный глушитель

SVGLX

Your partner in ventilation...

SVGLX

Produced in EU

COMPONENTS

KOMPONENTEN

The company reserves the right of change without previous announcement. ©2VV, spol. s r.o.

486

- Diameter: 100 up to 400 mm

- Length: 500 and 1,000 m

- Flexible type

The SVGLX flexible round sound attenuator is designed for

reducing noise propagated through the HVAC ducting. The

attenuator is flexible. The minimum bending radius equals

to 2 x diameter D.

It is designed for operation in the basic environment for

conveying air free of rough dust, grease, chemical fumes,

and other contaminants. The sound attenuator housing is

made of flexible aluminium tubing. The sleeves are fitted

with packing.

BASIC FEATURES

- Durchmesser: 100 bis  400 mm

- Länge: 500 und 1.000 m

- flexible Ausführung

Der Runddämpfer SVGLX ist für die Verringerung des durch

die Rohrleitung der lufttechnischen Systeme verbreiteten

Schalls  bestimmt.  Der  Dämpfer  ist  biegsam,  minimaler

Biegungsradius ist 2 x Durchmesser D

Dieser  ist  für  den  Betrieb  im  Grundumfeld,  für  die

Luftförderung ohne groben Staub, Fettigkeit, Dämpfe von

Chemikalien und weiterer Verunreinigungen bestimmt. Das

Dämpfergehäuse ist aus verzinktem Blech, die Dämpfer-

stutzen sind mit einer Dichtung versehen.

GRUNDEIGENSCHAFTEN

PRIMARY PARAMETERS

WICHTIGSTE PARAMETER

Type

Тyp

SVGLX-1,0-100
SVGLX-1,0-125
SVGLX-1,0-150
SVGLX-1,0-160
SVGLX-1,0-200
SVGLX-1,0-250
SVGLX-1,0-315
SVGLX-1,0-355
SVGLX-1,0-400

Weight [kg]

Gewicht [Kg]

Dimensions [mm]



Abmessungen [mm]

L

1000
1000
1000
1000
1000
1000
1000
1000
1000

Attenuation values [dB] in frequency bands [Hz]

Dämpfwerte [dB] in Frequenzbereichen [Hz] von

2
2
2
2
3
3
4
4
5

d

100
125
150
160
200
250
315
355
400

D

211
241
266
266
316
367
417
469
521

125

16

9
7
5
6
4
2
3
2

500

33
27
18
26
29
15
14
13
13

1000

48
46
36
45
31
25
24
19
18

2000

39
21
16
20
10

8
8
8
7

4000

18
11

8

10

6
5
6
6
6

8000

16
10

8

11

9
5
5
5
5

250

17
13

8

13
13

7
7
5
5

Муфта соединения
MK - соединительная муфта для облегчения снятия блока при техническом обслуживании и для устранения вибрации
в канале.

Сервопривод
SERVO-TD-04-230-1 -необходим для управления запорным клапаном.

Запорный клапан
KRTK-A - закрывающийся клапан для полного
закрытия входного канала.

Тип устройства

Запорный клапан

HRDA1-070

KRTK-A250

HRDA1-090

KRTK-A250

DA P H N E  X L |  H R DA

Р Е К У П Е РА Ц И Я

166

ОБЪЯСНЕНИЕ ОБОЗНАЧЕНИЙ

HRDA1-070 U X CB E 75-E E1 B-0 A 0

0

Дополнительный код

A

Версия

A

Стандарт

0

Покрытие поверхности

0

СтандартRAL9010

B

Регулирование

B

Basic

C

Comfort

E1  Дополнительный подогрев

S0  Без догрева

E1  Электрический догрев (только для COMFORT)

E

Предварительный нагреватель

E

Электрический предварительный нагреватель

75  Фильтрация (вход / выход)

75  Вход F7 / Выход M5

E

Тип вентиляторов

E

EC двигатель

CB  Рекуперационный теплообменник

CB  Противоточный алюминиевый теплообменник с байпасом

X

Доступ к устройству

X

Универсальный

U  Установка

U

Подсоединение воздуховодов сверху

070 Номинальный расход воздуха

070  Номинальный расход 700 м

3

/ч

090  Номинальный расход 900 м

3

/ч



HRDA1 Тип

HRDA1  Комерческая рекуперационная установка  DAPHNE

W H I S P E R  A I R | H RWA

Р Е К У П Е РА Ц И Я

167

ST

RA

W

 SY

STEM

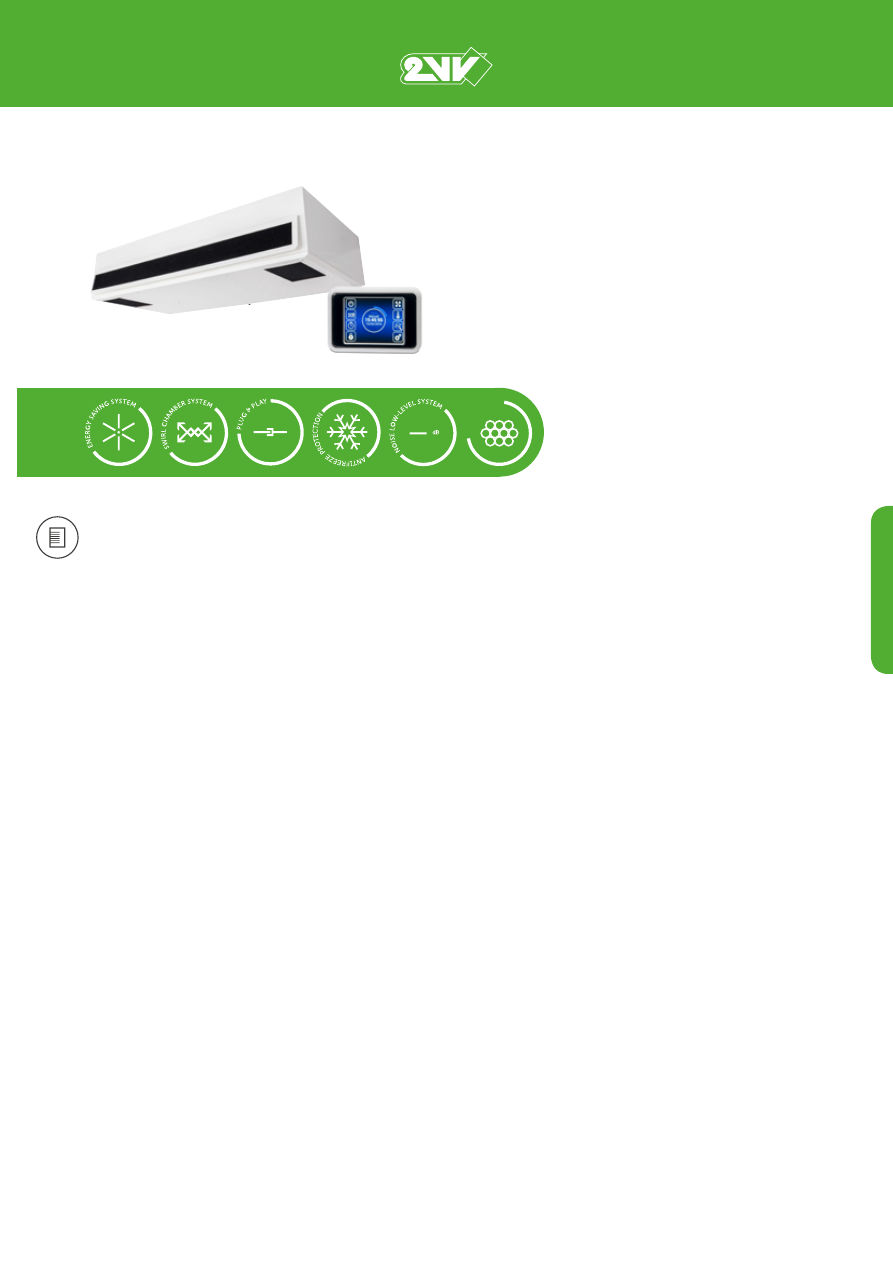

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

WHISPER AIR
Высокоэффективная подпотолочная рекуперационная установка, предназначенная для применения в школьных
классах, офисах, конференц-залах.

–  3 типа размера с расходом воздуха: 400, 700 и 1000 м³/ч
–  Алюминиевый противоточный пластинчатый рекуператор с эффективностью до 90%
– Очень низкий уровень шума (35дБ(A) при номинальном расходе)
– Стена изоляции 40 мм
– Использован изоляционный материал с коэффициентом теплопередачи класса T2 (1,30 m

2

*K*W

-1

)

– Straw система для оптимизации воздушного потока
– Энергоэффективные ЕС вентиляторы с низким SFP и тихой работой
– Функция Boost (+25% свыше номинального воздушного потока)
– Интегрированный электрический предварительный нагреватель (опция)
–  Опционально может быть интегрирован электрический или водяной нагреватель
–  Тонкая конструкция с низкой высотой установки для эффективного использования пространства
–  Простое и удобное управление оснащенное сенсорным экраном (плавный байпас, защита от замерзания, Мануальный и DCV

режим, встроенный CO

2

 датчик, и т.д.)

Установка предназначена для работы в сухих помещениях с температурой окружающей среды в диапазоне от +5°C до +
40°C. Воздух должен иметь относительную влажность до 90 % и не содержать пыль, жиры, химические выбросы и другие
загрязняющие вещества. Когда температура приточного наружного воздуха ниже -15°С (-5°С), устройство автоматически
изменяет скорость потока с использованием рекуперации тепла для защиты от замерзания.

Устройство имеет класс защиты IP 20. Проект системы вентиляции должен всегда выполняться проектировщиком системы вентиляции.
Корпус устройства изготовлен из сэндвич-панелей. Рекуперационная установка оснащена встроенной полностью автоматической
системой управления, которая оптимизирует работу устройства таким образом, чтобы достичь минимальных тепловых потерь при
наиболее экономичной эксплуатации.

Re

viz

e př

ekladu

W H I S P E R  A I R | H RWA

Р Е К У П Е РА Ц И Я

168

ОСНОВНЫЕ ЭЛЕМЕНТЫ

Fan /

Ven

tila

tor

Hea

t e

xchanger /

Wär

metauscher

Filt

er /

Filt

er

Regula

tion /

die R

egula

tion

Condesa

te e

xhaust /

Kondensa

tausscheidung

Af

ter

hea

ter /

Nachheiz

einr

ich

tung  /

DX / C

O

By

-pass flap /

By

-pass K

lappe

Prehea

ter /

 Vor

wär

mer

Op

er

ational diagr

am

Funktionsschema

Fan /

Ven

tila
tor

Hea
t e

xchanger /

W

är

metauscher

Filt

er /

Filt

er

Regula

tion /

die R

egula

tion

Condesa

te e
xhaust /

Kondensa

tausscheidung

A

fter

hea
ter /

Nachheiz

einr
ich
tung  /

D

X / C

O

By

-pass flap /

By

-pass K

lappe

Prehea
ter /

 V

or

w

är

mer

O

per

ational diagr

am

Funktionsschema

Fan /

Ven

tila
tor

Hea
t e

xchanger /

W

är

metauscher

Filt

er /

Filt

er

Regula

tion /

die R

egula

tion

Condesa

te e
xhaust /

Kondensa

tausscheidung

A

fter

hea
ter /

Nachheiz

einr
ich
tung  /

D

X / C

O

By

-pass flap /

By

-pass K

lappe

Prehea
ter /

 V

or

w

är

mer

O

per

ational diagr

am

Funktionsschema

Fan /

Ven

tila

tor

Hea

t ex

changer /

Wär

metauscher

Filt

er /

Filt

er

Regula

tion /

die R

egula

tion

Condesa

te e

xhaust /

Kondensa

tausscheidung

Aft

erhea

ter /

Nachheiz

einr

ich

tung  /

DX / C

O

By-pass flap /

By-pass K

lappe

Prehea

ter /

 Vor

wär

mer

Op

era

tional diagr

am

Funktionsschema

Fan /

Ven

tilat

or

Hea

t exchanger /

Wär

metauscher

Filt

er /

Filt

er

Regula

tion /

die R

egula

tion

Condesa

te e

xhaust /

Kondensa

tausscheidung

After

heat

er /

Nachheiz

einr

ichtung  /

DX / C

O

By-pass flap /

By-pass K

lappe

Prehea

ter /

 Vor

wär

mer

Oper

ational diagr

am

Funktionsschema

Fan /

Ventila

tor

Hea

t exchanger /

Wärmetauscher

Filter /

Filter

Regula

tion /

die R

egula

tion

Condesa

te exhaust /

Kondensa

tausscheidung

Afterhea

ter /

Nachheiz

einr

ichtung  /

DX / C

O

By-pass flap /

By-pass K

lappe

Prehea

ter /

 Vorwär

mer

Opera

tional diagr

am

Funktionsschema

Fan /

Ven

tila

tor

Hea

t e

xchanger /

Wär

metauscher

Filt

er /

Filt

er

Regula

tion /

die R

egula

tion

Condesa

te e

xhaust /

Kondensa

tausscheidung

After

hea

ter /

Nachheiz

einr

ich

tung  /

DX / C

O

By-pass flap /

By-pass K

lappe

Prehea

ter /

 Vor

wär

mer

Op

er

ational diagr

am

Funktionsschema

Fan /

Ventilator

Heat exchanger /

Wärmetauscher

Filter /

Filter

Regulation /

die Regulation

Condesate exhaust /

Kondensatausscheidung

Afterheater /

Nachheizeinrichtung  /

DX / CO

By-pass flap /

By-pass Klappe

Preheater /

 Vorwärmer

Operational diagram

Funktionsschema

Fan /

Ventilator

Heat exchanger /

Wärmetauscher

Filter /

Filter

Regulation /

die Regulation

Condesate exhaust /

Kondensatausscheidung

Afterheater /

Nachheizeinrichtung  /

DX / CO

By-pass flap /

By-pass Klappe

Preheater /

 Vorwärmer

Operational diagram

Funktionsschema

Fan /

Ventilator

Heat exchanger /

Wärmetauscher

Filter /

Filter

Regulation /

die Regulation

Condesate exhaust /

Kondensatausscheidung

Afterheater /

Nachheizeinrichtung  /

DX / CO

By-pass flap /

By-pass Klappe

Preheater /

 Vorwärmer

Operational diagram

Funktionsschema

Fan /

Ventilator

Heat exchanger /

Wärmetauscher

Filter /

Filter

Regulation /

die Regulation

Condesate exhaust /

Kondensatausscheidung

Afterheater /

Nachheizeinrichtung  /

DX / CO

By-pass flap /

By-pass Klappe

Preheater /

 Vorwärmer

Operational diagram

Funktionsschema

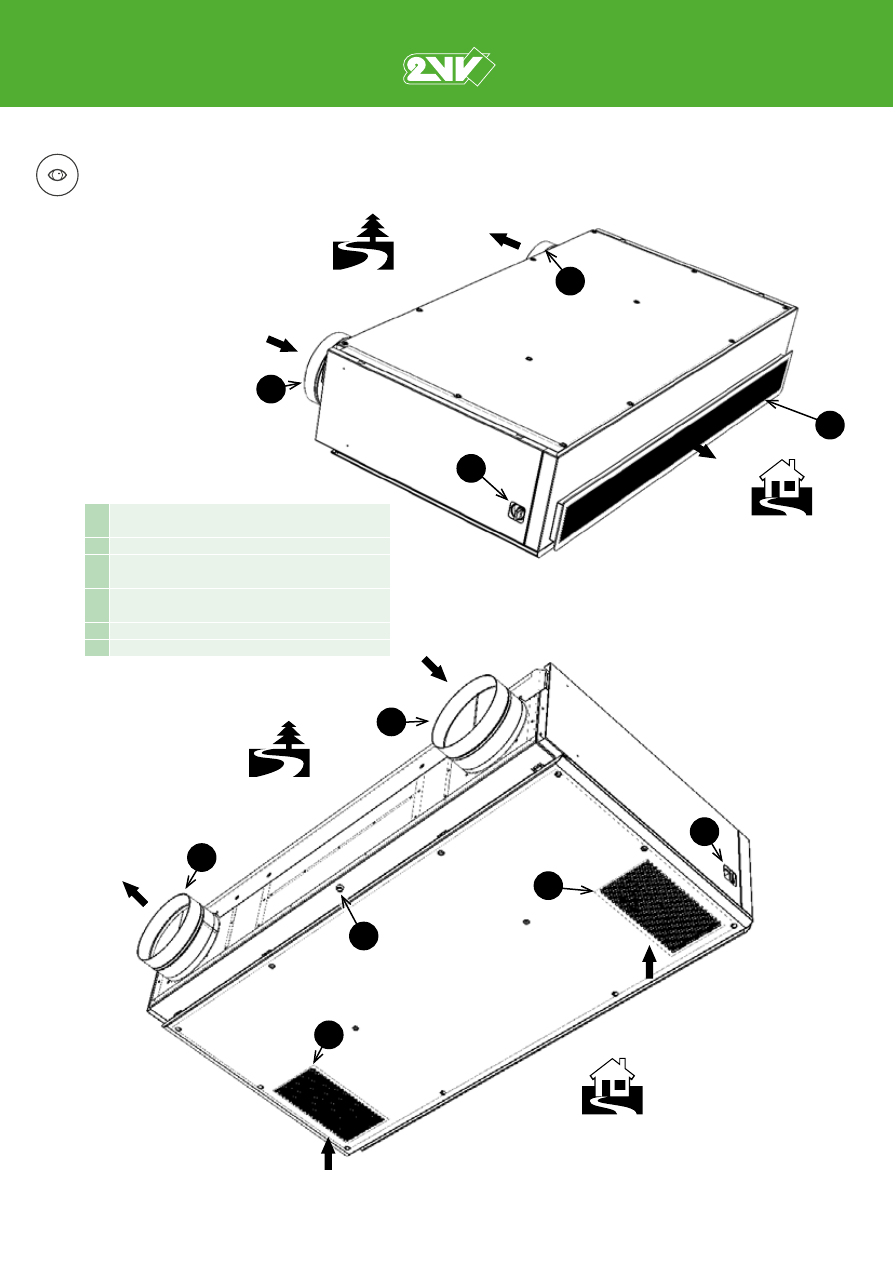

1

Выходная решетка с системой STRAW

2

Главный выключатель

3

Подача наружного свежего воздуха с установленным

пружинным обратным клапаном

4

Выброс отработавшего воздуха с установленным

пружинным обратным клапаном

5

Впускная решетка отработанного воздуха

6

Отвод конденсата

1

2

3

3

4

5

5

6

2

4

Внешняя среда

Внешняя среда

Внутренняя среда

Внутренняя среда

W H I S P E R  A I R | H RWA

Р Е К У П Е РА Ц И Я

169

Fan /

Ven

tila

tor

Hea

t e

xchanger /

W

är

metauscher

Filt

er /

Filt

er

Regula

tion /

die R

egula

tion

Condesa

te e

xhaust /

Kondensa

tausscheidung

A

ft

er

hea

ter /

Nachheiz

einr

ich

tung  /

D

X / C

O

By

-pass flap /

By

-pass K

lappe

Pr

ehea

ter /

 V

or

w

är

mer

O

per

ational diagr

am

Funktionsschema

Fan /

Ven

tila

tor

Hea

t e

xchanger /

W

är

metauscher

Filt

er /

Filt

er

Regula

tion /

die R

egula

tion

Condesa

te e

xhaust /

Kondensa

tausscheidung

A

ft

er

hea

ter /

Nachheiz

einr

ich

tung  /

D

X / C

O

By

-pass flap /

By

-pass K

lappe

Pr

ehea

ter /

 V

or

w

är

mer

O

per

ational diagr

am

Funktionsschema

Fan /

Ven

tila
tor

Hea
t e

xchanger /

W

är

metauscher

Filt

er /

Filt

er

Regula

tion /

die R

egula

tion

Condesa

te e
xhaust /

Kondensa

tausscheidung

A

fter

hea
ter /

Nachheiz

einr
ich
tung  /

D

X / C

O

By

-pass flap /

By

-pass K

lappe

Prehea
ter /

 V

or

w

är

mer

O

per

ational diagr

am

Funktionsschema

Fan /

Ventilator

Heat exchanger /

Wärmetauscher

Filter /

Filter

Regulation /

die Regulation

Condesate exhaust /

Kondensatausscheidung

Afterheater /

Nachheizeinrichtung  /

DX / CO

By-pass flap /

By-pass Klappe

Preheater /

 Vorwärmer

Operational diagram

Funktionsschema

Fan /

Ventilator

Heat exchanger /

Wärmetauscher

Filter /

Filter

Regulation /

die Regulation

Condesate exhaust /

Kondensatausscheidung

Afterheater /

Nachheizeinrichtung  /

DX / CO

By-pass flap /

By-pass Klappe

Preheater /

 Vorwärmer

Operational diagram

Funktionsschema

Fan /

Ven

tila
tor

Hea
t e

xchanger /

W

är

metauscher

Filt

er /

Filt

er

Regula

tion /

die R

egula

tion

Condesa

te e
xhaust /

Kondensa

tausscheidung

A

fter

hea
ter /

Nachheiz

einr
ich
tung  /

D

X / C

O

By

-pass flap /

By

-pass K

lappe

Prehea
ter /

 V

or

w

är

mer

O

per

ational diagr

am

Funktionsschema

Fan /

Ven

tila
tor

Hea
t e

xchanger /

W

är

metauscher

Filt

er /

Filt

er

Regula

tion /

die R

egula

tion

Condesa

te e
xhaust /

Kondensa

tausscheidung

A

fter

hea
ter /

Nachheiz

einr
ich
tung  /

D

X / C

O

By

-pass flap /

By

-pass K

lappe

Prehea
ter /

 V

or

w

är

mer

O

per

ational diagr

am

Funktionsschema

Fan /

Ventilator

Heat exchanger /

Wärmetauscher

Filter /

Filter

Regulation /

die Regulation

Condesate exhaust /

Kondensatausscheidung

Afterheater /

Nachheizeinrichtung  /

DX / CO

By-pass flap /

By-pass Klappe

Preheater /

 Vorwärmer

Operational diagram

Funktionsschema

Fan /

Ventilator

Heat exchanger /

Wärmetauscher

Filter /

Filter

Regulation /

die Regulation

Condesate exhaust /

Kondensatausscheidung

Afterheater /

Nachheizeinrichtung  /

DX / CO

By-pass flap /

By-pass Klappe

Preheater /

 Vorwärmer

Operational diagram

Funktionsschema

Fan /

Ventilator

Heat exchanger /

Wärmetauscher

Filter /

Filter

Regulation /

die Regulation

Condesate exhaust /

Kondensatausscheidung

Afterheater /

Nachheizeinrichtung  /

DX / CO

By-pass flap /

By-pass Klappe

Preheater /

 Vorwärmer

Operational diagram

Funktionsschema

Fan /

Ven

tila

tor

Hea

t e

xchanger /

W

är

metauscher

Filt

er /

Filt

er

Regula

tion /

die R

egula

tion

Condesa

te e

xhaust /

Kondensa

tausscheidung

A

ft

er

hea

ter /

Nachheiz

einr

ich

tung  /

D

X / C

O

By

-pass flap /

By

-pass K

lappe

Pr

ehea

ter /

 V

or

w

är

mer

O

per

ational diagr

am

Funktionsschema

1

1

2

2

5

3
2

4

7

6

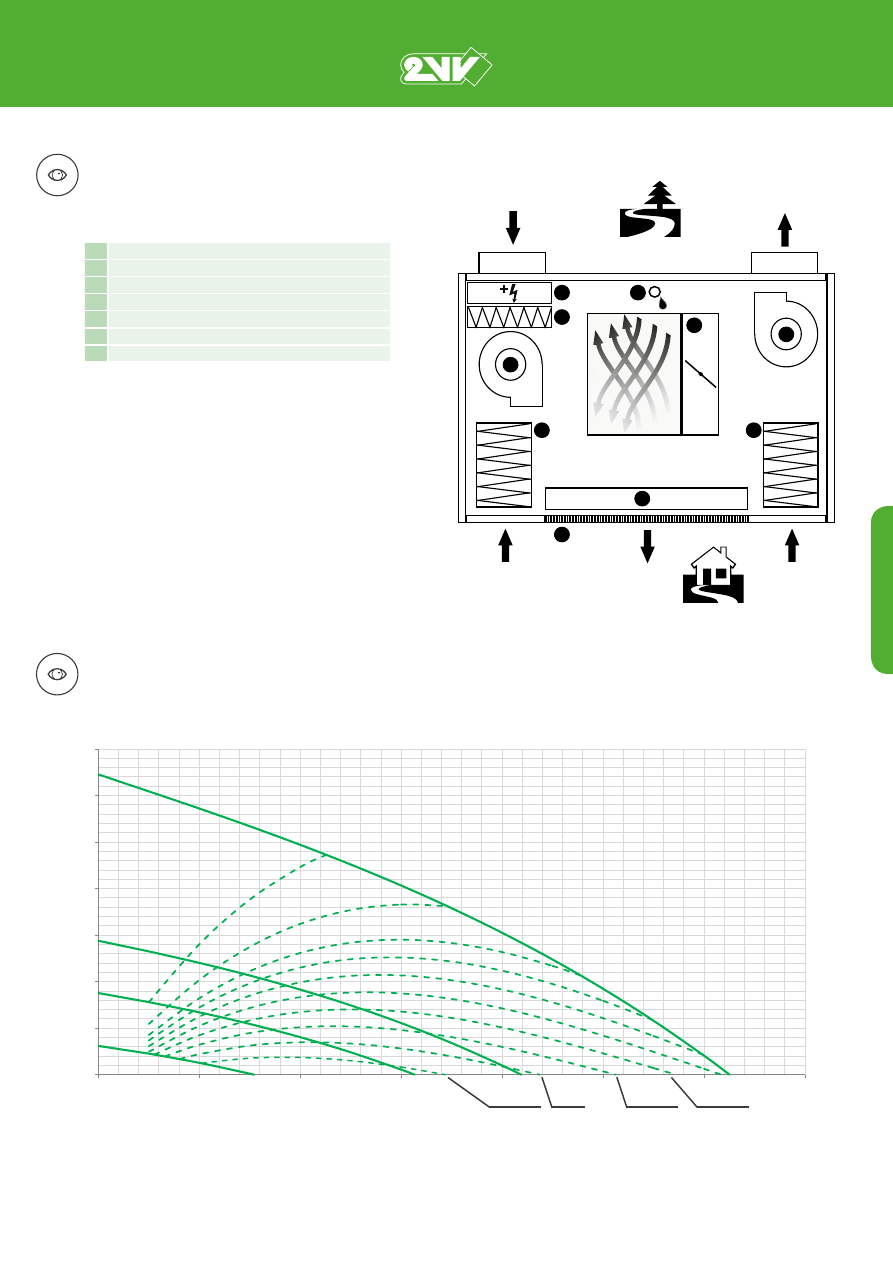

ОСНОВНЫЕ ПАРАМЕТРЫ

ФУНКЦИОНАЛЬНАЯ СХЕМА

1

Вентилятор

2

Фильтр

3

Предварительный нагреватель

4

Дополнительный нагреватель

5

Выпуск конденсата

6

Теплообменник с заслонкой байпаса

7

Straw система

HRWA 400

Ста

тическ

ое

да

вле

ние

 (Па

)

Расход воздуха (м

3

/ч)

0

100

200

300

400

500

600

700

0

100

200

300

400

500

600

700

st

at

. p

re

ss

ure

(Pa

)

airflow (m3/h)

SFP 0,75 kW/m3/s

SFP 1 kW/m3/s

SFP 1,25 kW/m3/s

SFP 1,5 kW/m3/s

SFP 1,75 kW/m3/s

SFP 2 kW/m3/s

SFP 2,25 kW/m3/s

SFP 2,5 kW/m3/s

SFP 3 kW/m3/s

SFP 4 kW/m3/s

min

40%

55%

boost

SFP 0,75 kW/m3/s

SFP 1 kW/m3/s

HRWA1-040

BOOST

SFP 4

SFP 3

SFP 2,5

SFP 2,5

SFP 2

SFP 1,75

SFP 1,5

SFP 1,25

SFP 1

SFP 0,75

55%

40%

min

Внешняя среда

Внутренняя среда
