Errevi catalogo generale (2017) - 5

64

2

1

730519

3

4

5

6  -  11

7  -  14

8  -  15

10  -  17 -

9  -  16 -

12

13

20

19

21

24

23

22

18

729509

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

65

CAMBIO GEARBO

X

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

iveco

neW dAilY (96) - turbo dAilY (96) - dAilY cng - dAilY 2000

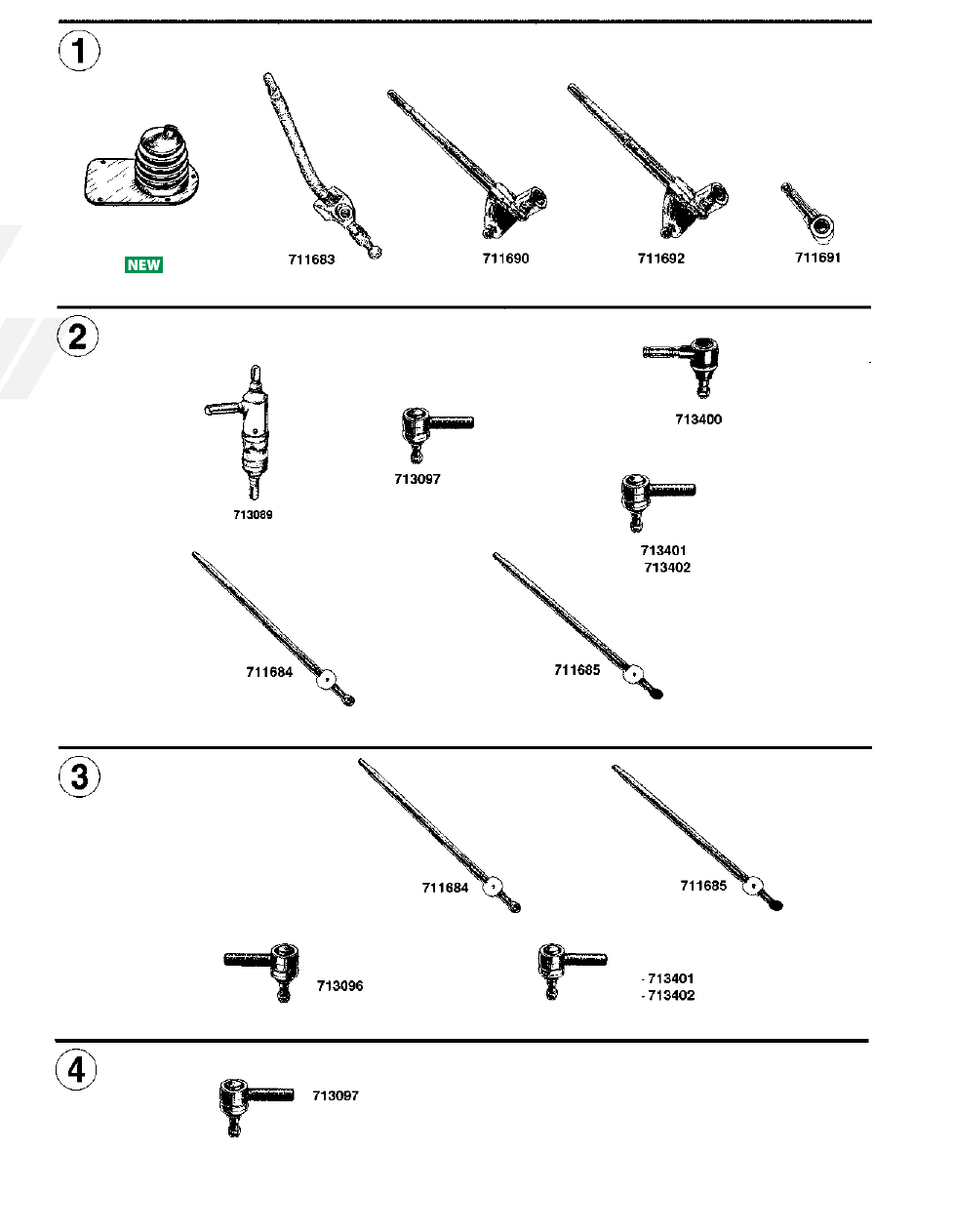

1 730519 Cuffia per leva marce / Dust cover boot

NEW DAILY (96) - TURbO DAILY (96)

DAILY CNG

93911172

2 711683 Leva comando marce completa / Gearshift lever assy

NEW DAILY (96)

TURbO DAILY (96 ) - DAILY CNG

8859927

(ex 8858912)

3 711690 Leva comando marce / Gearshift lever

DAILY 2000   35C9/C11/C13/C15

                         35S9/S11/S13/S15

                         50C11/C13/C15

                         65C13/C15

500334105

4 711692 Leva comando marce / Gearshift lever

DAILY 2000   35C9/C11/C13/C15

                         35S9/S11/S13/S15

                         50C11/C13/C15

                         65C11/C13/C15

504040962

5 711691 Supporto ad innesto per leva marce / Bush gear lever

DAILY 2000   35C9/C11/C13/C15

                         35S9/S11/S13/S15

                         50C11/C13/C15

                         65C11/C13/C15

500334104

504040961

35/40nc - 45nc - 50nc - 55nc - 65nc - 70nc - 75nc

50.8/f8 - 50.9/f9 - 50.10/f10 - 55.8/f8 - 55.10/f10

6 713089 Giuntino elastico per tirante marce / Rod coupling

8564607

7 713097 Testina snodo per manicotto tirante / Ball joint

M16x1,5

8558220

8 713400 Testina a snodo per leva marce / Ball joint

8564527

9 713401 Testina a snodo per tirante cambio lato ant. / Ball joint

M16x1,5

8578492

10 713402 Testina a snodo per tirante cambio lato post. / Ball joint

M14x1,5

8578493

8582313

50.9z - 65.9z - 60.8/f8 - 60.10/f10 - 60.11 turbo z - 65.10/f10 - 70.10/f10 - 79.10/f10

11 713089 Giuntino elastico per tirante marce / Rod coupling

60.8/F8 - 60.10/F10 - 65.10/F10

70.10/F10

8564607

12 711684 Leva comando marce completa / Gearshift lever assy

50.9 Z - 65.9 Z

60.11 TURbO Z

8594978

13 711685 Leva comando marce completa / Gearshift lever assy

50.9 Z

60.11 TURbO Z

8594974

14 713097 Testina snodo per manicotto tirante / Ball joint

M16x1,5 no 50.9Z - 65.9Z

60.11 TURbO Z

8558220

15 713400 Testina a snodo per leva marce / Ball joint

60.8 - 60.10 - 65.10 - 70.10 - 79.10

8564527

16 713401 Testina a snodo per tirante cambio lato ant. / Ball joint

M16x1,5 60.11 TURbO Z - 79.10

8578493

17 713402 Testina a snodo per tirante cambio lato post. / Ball joint

M14x1,5 50.9Z - 65.9Z

60.11 TURbO Z - 79.10

8578493

8582313

65.12 turbo z - 79.12 turbo z - 79.13/f13 - 79.14 - 79.14z - 80.13/f13 - 90.13/f13

95.14/14z - 100.13/f13 - 109.14/14z

18 729509 Dado per manicotto post. cambio / Nut, rear sleeve

M35x1,5

4611483

19 711684 Leva comando marce completa / Gearshift lever assy

65.12 TURbO Z

79.14 Z - 79.12 TURbO Z

8594978

20 711685 Leva comando marce completa / Gearshift lever assy

65.12 TURbO Z

79.14 Z - 79.12 TURbO Z

95.14 Z - 109.14 Z

8594974

21 713096 Testina snodo per tirante marce / Ball joint

M14x1,5 79.13/F13

8550139

22 713401 Testina a snodo per tirante cambio lato ant. / Ball joint

M16x1,5 65.12 TURbO Z - 79.14/.14Z

8578492

23 713402 Testina a snodo per tirante cambio lato post. / Ball joint

M14x1,5 65.12 TURbO Z

79.12 TURbO Z - 79.14/ .14Z

95.14/ .14Z - 109.14/ .14Z

8578493

8582313

79.13/f13 - 80.13/f13 - 90.13/f13 - 100.13/f13

(pArticolAri vAriAnti per veicoli con cAbinA fiSSA) / (FOR FIxED-CAb vEhICLES)

24 713097 Testina snodo per manicotto tirante / Ball joint

M16x1,5

8558220

iveco

66

1

2

3

5

5

8

12

11

9

13

17

14

6 -

7 -

15

16



729509

10

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

67

CAMBIO GEARBO

X

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

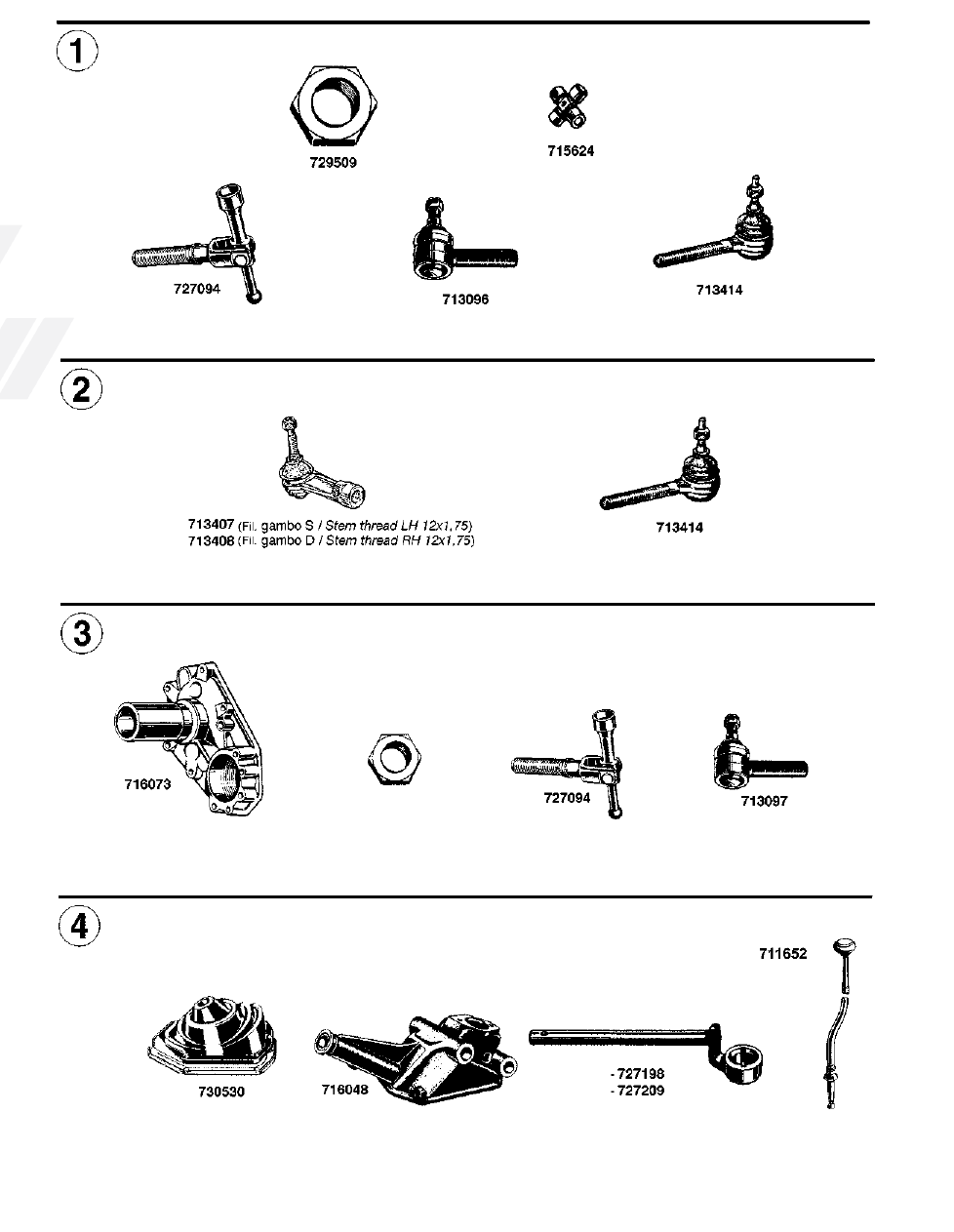

110.14 - 115.14/ .17 - 120.13 - 135.14/ .17

1 729509 Dado per manicotto post. cambio / Nut, rear sleeve

M35x1,5

4611483

2 715624 Crociera per giuntino post. comando marce / Cross joint

115.14 - 115.17 - 135.14 - 135.17 4697583/84

3 727094 Leva con snodi comando articolazione / Fork

110.14 - 120.13

4634735

4 713096 Testina snodo per tirante marce / Ball joint                     (Cambio FIAT)

M14x1,5 115.14 - 115.17 - 135.14 - 135.17

8550139

5 713414 Testina snodo per tirante marce / Ball joint                         (Cambio ZF)

M14x1,5 115.14 - 115.17 - 135.14 - 135.17

7981909

145.17 - 175.17 - 175.24

6 713407 Testina a snodo asta com. interno -CAMbIO ZF- / Ball joint

(ZF-G/box)

Fil. gambo

M12x1,75 S

175.24

8198187

7 713408 Testina a snodo asta com. interno -CAMbIO ZF- / Ball joint

(ZF-G/box)

Fil. gambo

M12x1,75 D

175.24

8198188

8 713414 Testina snodo per tirante selezione marce / Ball joint

M14x1,5

7981909

80nc - 90nc - 100nc - 110nc - 645/650n3

655 - 662n3 - 130nc

9 716073 Coperchio ant. scatola cambio / Front cover

4614211

10 729509 Dado per manicotto post. cambio / Nut, rear sleeve

M35x1,5

4611483

11 727094 Leva con snodi comando articolazione / Fork

100NC - 110NC

4634735

12 713097 Testina snodo per tirante marce / Ball joint

M16x1,5 80NC - 90NC

8558220

684 - 160nc

13 730530 Cuffia per leva marce completa di lamierino / Dust cover boot

4654040

14 711652 Leva nuda comando marce G.D. / Gearshift lever RHD

4648737

15 727198 Settore supporto leva G.D. - U.T. / Shifting bracket RHD

foro / hole

ø 8 mm

4683704

16 727209 Settore supporto leva G.S. - U.T. / Shifting bracket LHD

4684016

17 716048 Settore supporto leva marce / Selector bracket

4663033

iveco

68

19

20

21

24

25

23

22

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

69

CAMBIO GEARBO

X

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

682n3/n4

tirAnteriA eSternA comAndo mArce

OUTER SPEED ChANgE gEAR

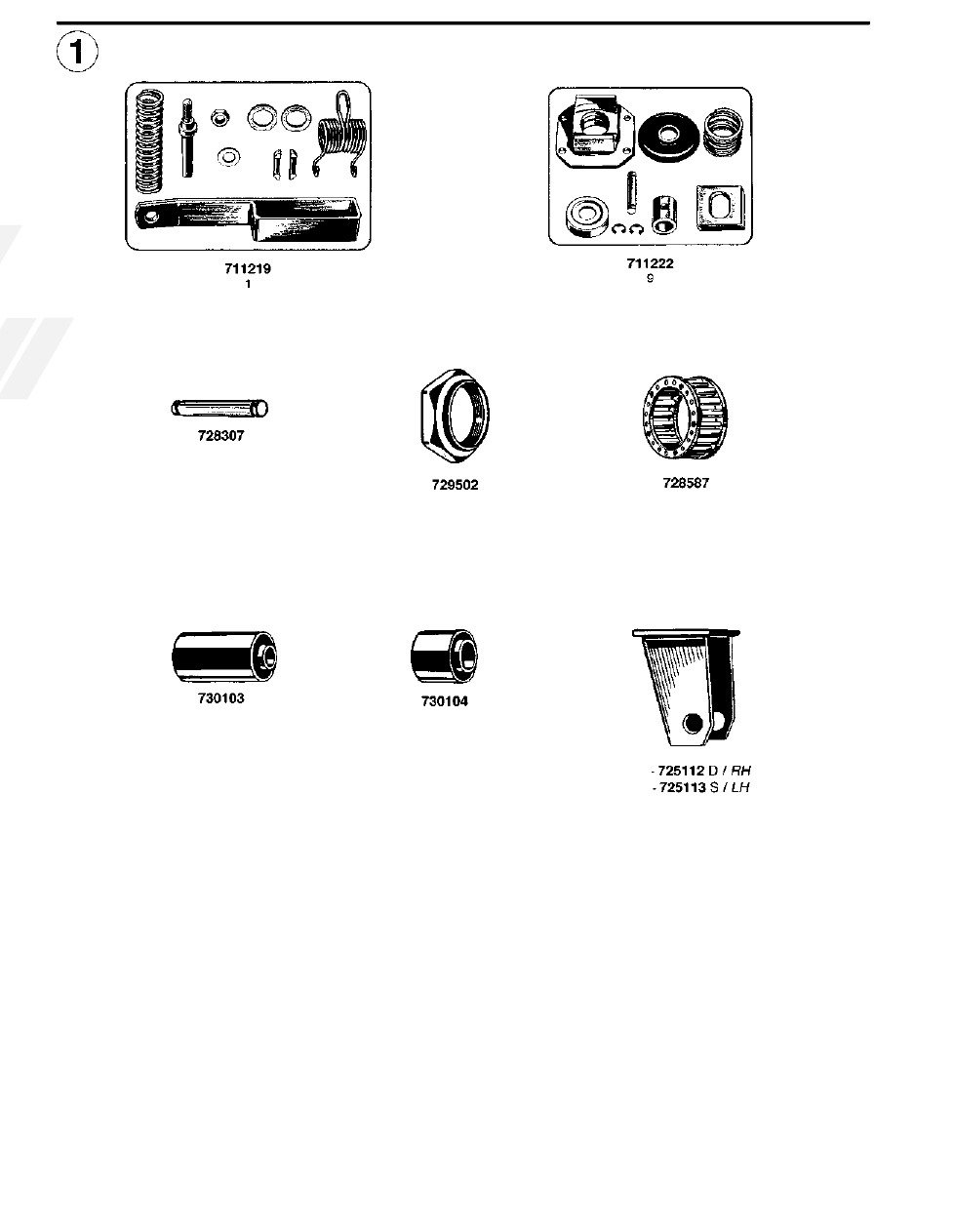

1 711219 complessivo comando riduttore composto da:

Transfer gear control kit, inclusive of:

-

2 732090 (1) Molla rimando leva riduttore / Spring

741912

3 732091 (1) Molla per tirante riduttore / Spring

747334

4 731065 (2) Pernetto per molla tirante riduttore / Anchor pin

844126

5 731066 (1) Perno per supporto leva riduttore / Anchor pin

856771

6 726870 (2) Rondella per sede molla tirante / Washer

ø 20x33x2

888350

7 726871 (1) Rondella per perno supp. leva / Push washer

ø 13x24x2,5

17095304

(ex 10520001)

8 725132 (1) Supporto tirante riduttore / Control bracket

844125

9 711222 complessivo ricambio leva marce composto da:

gearshift lever assy, inclusive of:

-

10 730501 (1) Cuffia parapolvere / Boot

842597

11 727079 (1) Distanziale inf. / Spacer

745210

12 732008 (1) Molla per leva / Spring

761086

13 728307 (1) Perno / Clevis trunnion

ø 10x56

745218

14 726858 (1) Scodellino sup. per molla / Lever cap, top

4520776

15 726859 (1) Scodellino inf. per molla / Lever cap, bottom

745211

16 740046 (2) Seeger di fermo per perno / Circlip

17087576

(ex 11088076)

17 716051 (1) Supporto per leva / Mounting plate

745205

18 740046 Fermo per perno crociera articolazione / Circlip

17087576

(ex 11088076)

19 728307 Perno per crociera articolazione tirante cambio / Clevis trunnion

ø 10x56

745218

20 729502 Dado per albero primario e secondario / Mainshaft nut

M50x1,5

4512211

21 728587 Gabbia a rulli per albero primario (SKF 609913) / Mainshaft roller cage

840937

22 730103 Silentblock sostegno ant. cambio / Silentblock, front

ø 20x52x86

606217

23 730104 Silentblock sostegno post. cambio / Silentblock, rear

ø 32x56x55

606218

24 725112 Supporto al telaio sostegno post. cambio D. / Mounting bracket RH

850038

25 725113 Supporto al telaio sostegno post. cambio S. / Mounting bracket LH

850068

iveco

70

12

5 -

712029

G.D. / RHD

7 -

711648

G.S. / LHD

10

11

13

14

15

16

17

18

19

20



793009

9

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

71

CAMBIO GEARBO

X

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

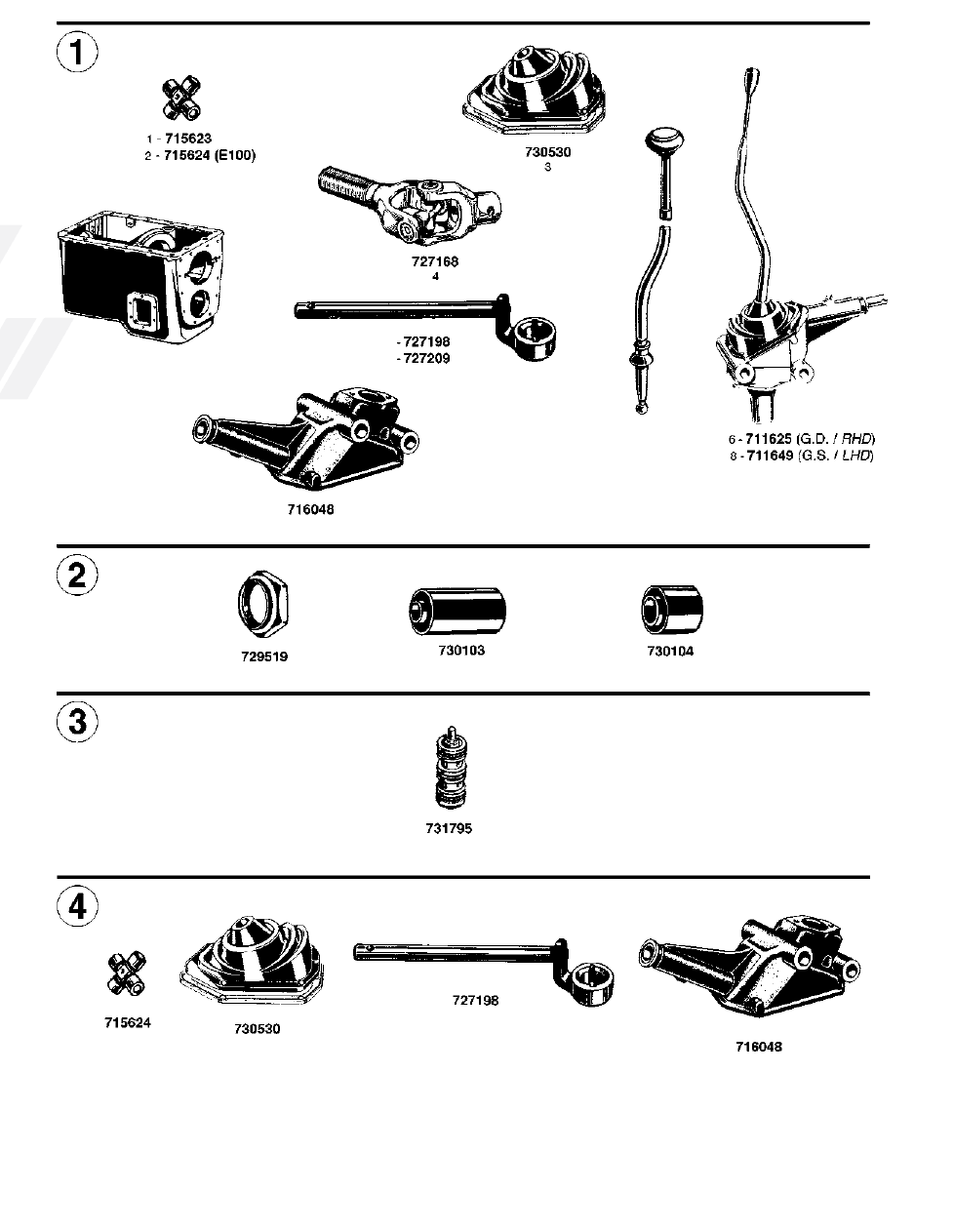

619n1 - 697 - 300 - 180nc

tirAnteriA eSternA comAndo mArce / OUTER SPEED ChANgE gEAR

1 715623 Crociera c/cuscinetti per giunto tirante cambio / Complete spider

7600811

4193733

2 715624 Crociera c/cuscinetti per giunto tirante cambio (cambio E100)

Complete spider (gearbox type E100)

619N1 - 697 - 300

4697583/84

3 730530 Cuffia per leva marce con lamierino / Dust cover boot

4654040

4 727168 Giuntino per tirante comando cambio U.T. (cambio E100)

Ball joint coupling (gearbox type E100)

619N1 - 697 - 300

4725393

5 712029 Leva comando marce G.D. / Gearshift  lever RHD

619N1 - 697 - 300

4695816

(ex 4648749)

6 711625 Leva comando marce compl. montata G.D. / Gearshift lever assy RHD

619N1 - 697 - 300

-

7 711648 Leva comando marce G.S. / Gearshift lever LHD

619N1 - 697 - 300

4695828

8 711649 Leva comando marce compl. montata G.S. / Gearshift lever assy LHD

619N1 - 697 - 300

-

9 793009 Scatola cambio / Housing

683 - 693 - 619 - 697 - 300 - 180NC

170/190NC26 - F26  -  300 e derivati

8834598

(ex 8550861)

10 727198 Settore supporto leva marce - 2

a

 Serie (Guida Destra)

Shifting bracket RHD

foro ø 8

hole ø 8 mm

4683704

11 727209 Settore supporto leva marce - 2

a

 Serie (Guida Sinistra)

Shifting bracket LHD

foro ø 8

hole ø 8 mm

619N1 - 697 - 300

4684016

12 716048 Supporto settore leva marce / Selector bracket

4663102

 693 - 619 - 697 - 300 - 180nc

170/190nc26 - f26  -  300 e derivati

pArticolAri AdAttAbili Al cAmbio tipo e90 / gEARbOx (TyPE E90 ONLy)

13 729519 Dado per manicotto albero presa continua / Pinion nut

M50x1,5

H=12

8532165

14 730103 Silentblock sostegno ant. cambio / Silentblock, front

ø 20x52x86 693 - 619 - 697 - 300 - 180NC

114913

15 730104 Silentblock sostegno post. cambio / Silentblock, rear

ø 32x56x55 693 - 619 - 697 - 300 - 180NC

606218

170/190nc33 - 170nc35 - 170/190f26 - .26

180.26 - 190i26/i35 - 190.30 - 220f35t - 240.30

pArticolAri AdAttAbili Al cAmbio tipo fuller / gEARbOx TyPE FULLER ONLy

16 731795 Valvola by-pass / By-pass valve

8121825

(ex  9930199)

160.26

tirAnteriA eSternA comAndo mArce

 /

OUTER SPEED ChANgE gEAR

17 715624 Crociera completa per giuntino ant. e post. / Complete spider

4697583/84

18 730530 Cuffia leva marce completa di lamierino / Dust cover boot

4654040

19 727198 Settore supporto leva / Shifting bracket

4683704

20 716048 Supporto settore leva marce / Selector bracket

4663102

iveco

72

9

713416

1

2

6

4

5

7

8

13

10

11

12

14

16

20

19

17 -

18 -

15

713416

3

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

73

CAMBIO GEARBO

X

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

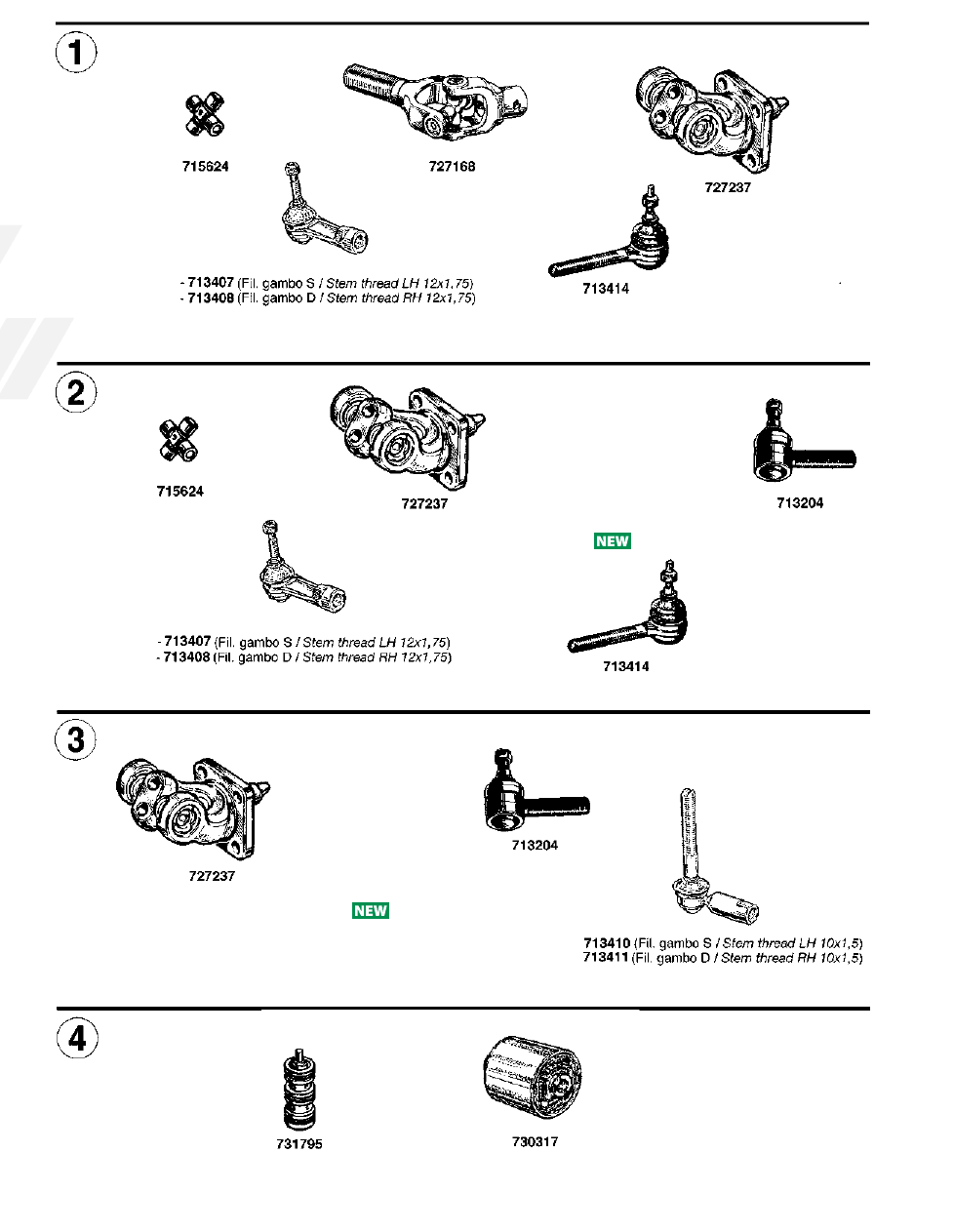

170/190f26 - .26 - 180.24/.26 - 190i26/ i35

190.30/.38 - 190.33/.36/.42 /.48 turboStAr

220f35t - 220.38pt - 240.30/.38

tirAnteriA eSternA comAndo mArce / OUTER SPEED ChANgE gEAR

1 715624 Crociera completa per giuntino tirante / Complete spider

4697583/84

2 727168 Giuntino per tirante comando cambio / Ball joint

4725393

3 727237 Giunto cardanico per scatola leva marce / Gear box casing U-joint

190.33/ .36/ .42/ .48

42086253

4 713407 Testina a snodo asta com. interno - CAMbIO ZF

Ball joint (ZF - G/box)

Fil. gambo/

Stem thread

M12x1,75 S

12x1,75 LH

190.30/ .38 - 190.33/ .36/ .42/.48

8198187

(ex 2964495-

42485638)

5 713408 Testina a snodo asta com. interno - CAMbIO ZF

Ball joint (ZF - G/box)

Fil. gambo/

Stem thread

M12x1,75 d

12x1,75 RH

190.30/ .38 - 190.33/ .36/ .42/ .48

8198188

(ex 2964494-

42485639)

6 713414 Testina a snodo tirante selezione marce / Ball joint

M14x1,5 190.33/ .36/ .42/ .48

7981909

190.26/ .30/ .32/ .36

220.32/ .36 - 240.26/ .36



}



turbotecH

260.32/ .36

tirAnteriA eSternA comAndo mArce / OUTER SPEED ChANgE gEAR

7 715624 Crociera completa per giuntino tirante / Complete spider

4697583/84

8 727237 Giunto cardanico per scatola leva marce / Gear box casing U-joint

42086253

9 713416 Snodo per tirante leva marce / Tie-rod joint

42065857

(ex 42072495)

(ex 42009089)

10 713204 Testina articolazione tirante cambio / Ball joint

M16x1,5 190.26/ .32 - 240.26

41218482

(ex 42042912)

11 713407 Testina a snodo asta com. interno - CAMbIO ZF

Ball joint (ZF - G/box)

Fil. gambo/

Stem thread

M12x1,75 S

M12x1,75 LH

190.30/.36-220.36-240.36-260.36

8198187

12 713408 Testina a snodo asta com. interno - CAMbIO ZF

Ball joint (ZF - G/box)

Fil. gambo/

Stem thread

M12x1,75 d

M12x1,75 RH

190.30/.36-220.36-240.36-260.36

8198188

13 713414 Testina a snodo tirante selezione marce / Ball joint

M14x1,5 190.30/.36-220.36-240.36-260.36

7981909

190.30H - 330.26H/ .30H/ .35H/ .36H

tirAnteriA eSternA comAndo mArce / OUTER SPEED ChANgE gEAR

14 727237 Giunto cardanico per scatola leva marce / Gear box casing U-joint

330.30H

42086253

15 713416 Snodo per tirante leva marce / Tie-rod joint

42065857

(ex 42072495)

(ex 42009089)

16 713204 Testina articolazione tirante leva marce / Ball joint

M16x1,5

41218482

(ex 42042912)

17 713410 Testina per asta di comando Filetto S / Ball joint LH thread

M10x1,5

42079837

18 713411 Testina per asta di comando Filetto d  / Ball joint RH thread

M10x1,5

42079838

190.38

190.42/ .48   turboStAr

190.26/ .30 - 240.26   turbotecH

190.30H - 330.26H/ .30H/ .35H/ .36H

19 731795 Valvola by-pass / By-pass valve

8121825

(ex 9930199)

20 730317 Silentblock sostegno posteriore cambio / Silentblock

ø 17x99x 90/96 TURbOTECH - TURbOSTAR

42078196

iveco

74

13

728960

19

727279

11

12

20

21

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

75

CAMBIO GEARBO

X

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

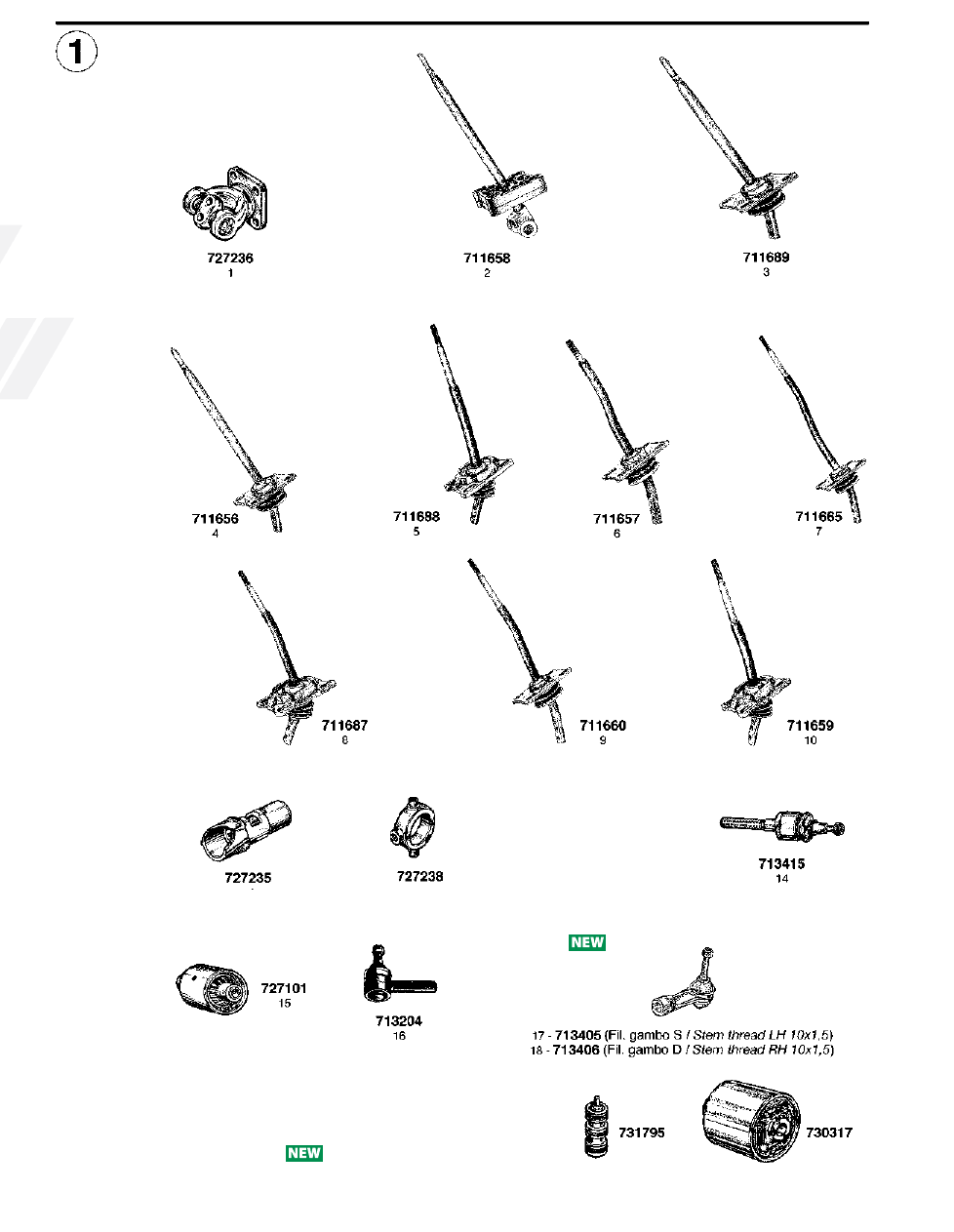

eurocArgo - eurocArgo “tector” - eurotecH - eurotecH “curSor”

euroStAr - euroStAr “curSor”  - eurotrAKKer - eurotrAKKer “curSor”

1 727236 Flangia per scatola supporto leva marce / Selector bracket flange

8131641

2 711658 Leva comando marce completa / Gearshift lever assy

EUROCARGO

4840325

3 711689 Leva comando marce completa / Gearshift lever assy

EUROCARGO

EUROCARGO “Tector”

99465844

504052761

4 711656 Leva comando marce completa / Gearshift lever assy

EUROCARGO

EUROCARGO “Tector”

504052760

(ex 99465843)

5 711688 Leva comando marce completa / Gearshift lever assy

EUROTECH “Cursor”

190E31-260E31-440E31

EUROTRAKKER- EUROTRAKKER “Cursor”

41271991

(ex 41226954)

6 711657 Leva comando marce completa / Gearshift lever assy

EUROTECH 180E30/E34/E38

                       400E30/E34/E38/E42

EUROSTAR 400E42

EUROTRAKKER

190E31/E34-400E31-260E34/E37/E42

380E31/E37/E42 - 720E31/E37/E42

41001730

7 711665 Leva comando marce completa / Gearshift lever assy

EUROSTAR

190E38/E42/E47/E52

240E38/E42/E47

260E42/E47/E52 - 400E38/E42/E52

440E38/E42/E47/E52

8139205

8 711687 Leva comando marce completa / Gearshift lever assy

EUROSTAR - EUROSTAR “Cursor”

41210812

9 711660 Leva comando marce completa / Gearshift lever assy

EUROTECH - EUROTRAKKER

41001729

10 711659 Leva comando marce completa / Gearshift lever assy

EUROTECH - EUROTECH “Cursor”

EUROTRAKKER

EUROTRAKKER “Cursor”

41210621

11 727235 Manicotto di guida per asta leva marce / Guiding sleeve

41011049

(ex 42016769)

12 727238 Mozzo snodato per tubo comando cambio

Gearbox hub articulation

EUROCARGO-EUROCARGO “TECTOR”

180E24/E27

190E24/E27

}

 EUROTECH

325E27

4834271

13 728960 Scatola supporto leva marce COMPLETA

Gearshift lever housing, complete

EUROCARGO - E.CARGO “Tector”

EUROTECH - EUROTECH “Cursor”

EUROSTAR - EUROSTAR “Cursor”

EUROTRAKKER  - STRALIS

EUROTRAKKER “Cursor”

41013876

(ex 42050807)

14 713415 Snodo per tirante leva marce / Tie rod joint

EUROTECH - EUROTECH “CURSOR”

EUROSTAR - EUROSTAR “CURSOR”

EUROTRAKKER

EUROTRAKKER “CURSOR”

41210795

15 727101 Snodo per leva rinvio tirante marce u.t. / Gearbox rod articulation

EUROCARGO-EUROCARGO “TECTOR”

180E24/E27

190E24/E27

}

  EUROTECH

325E27

500322689

(ex 98470006-

98446210)

16 713204 Testa articolazione tirante cambio / Ball joint

M16x1,5

41218482

(ex 42042912)

17 713405 Testina per asta comando leva marce / Ball joint

Fil. gambo

M10x1,5 S

M10x1,5 LH

41288049

(ex 41203864)

(ex 42041328)

18 713406 Testina per asta comando leva marce / Ball joint

Fil. gambo

M10x1,5 d

M10x1,5 RH

41288050

(ex 41203863

(ex 42041327)

19 727279 Tirante snodato / Gear box joint

EUROTECH - EUROSTAR

EUROTRAKKER  - STRALIS

EUROTECH “Cursor”

EUROSTAR “Cursor”

EUROTRAKKER “Cursor”

8132189

20 731795 Valvola by-pass / By-pass valve

190E31/ E37

380E31/ E37

}

EUROTRAKKER

400E37

720E31/E37/E42

8121825

(ex 9930199)

21 730317 Silentblock sostegno posteriore cambio / Silentblock

ø 17x99x 90/96 190E42 - 240E34/E42





EUROTECH

400E38 - 440E34/E38/E42

}

190E42 - 240E34/E42

EUROSTAR

400E38 - 440E34/E38/E42

}



EUROTRAKKER

42078196

iveco

76

5

728960

10

727279

6

7

8

9

11

12

13

14

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

77

CAMBIO GEARBO

X

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

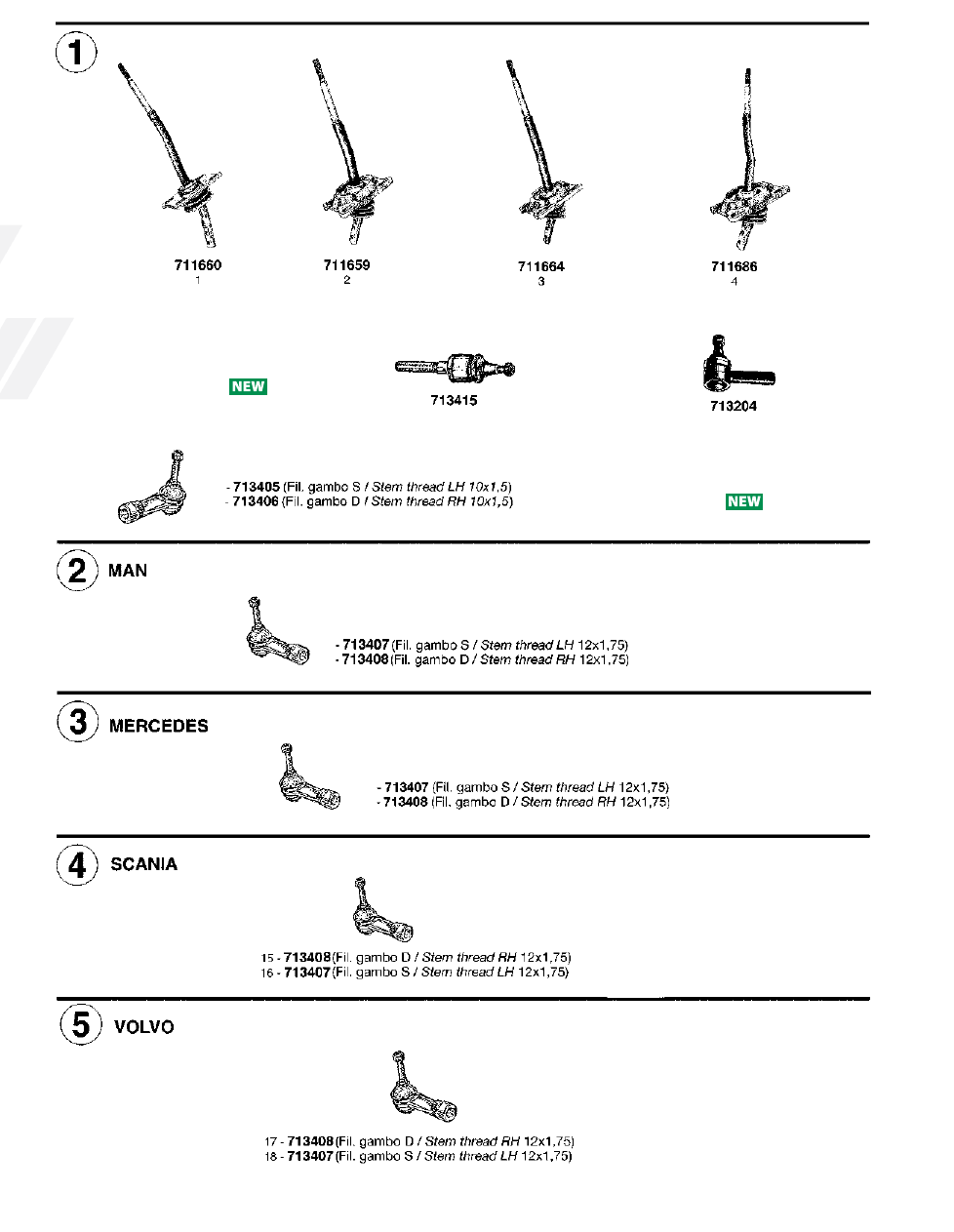

StrAliS - 190S40/S43/S48 - 260S40/S43/S48

440S40/S43/S44/S48

1 711660 Leva comando marce completa / Gearshift lever assy

41001729

2 711659 Leva comando marce completa / Gearshift lever assy

41210621

3 711664 Leva comando marce completa / Gearshift lever assy

41033070

4 711686 Leva comando marce completa / Gearshift lever assy

41271992

41218362

5 728960 Scatola supporto leva marce COMPLETA

Gearshift lever housing, complete

EUROCARGO - E.CARGO “Tector”

EUROTECH - EUROTECH “Cursor”

EUROSTAR - EUROSTAR “Cursor”

EUROTRAKKER  - STRALIS

EUROTRAKKER “Cursor”

41013876

(ex 42050807)

6 713415 Snodo per tirante leva marce / Tie rod joint

41210795

7 713204 Testa a snodo per leva rinvio / Ball joint

M16x1,5

41218482

(ex 42042912)

8 713405 Testina per asta di comando leva marce / Ball joint

Fil. gambo

M10x1,5 S

M10x1,5 LH

41288049

(ex 41203864)

9 713406 Testina per asta di comando leva marce / Ball joint

Fil. gambo

M 10x1,5 d

M10x1,5 RH

41288050

(ex 41203863)

10 727279 Tirante snodato / Gear box joint

EUROTECH - EUROSTAR

EUROTRAKKER  - STRALIS

EUROTECH “Cursor”  - EUROSTAR

“Cursor” - EUROTRAKKER “Cursor”

8132189

mAn

11 713407 Testina a snodo per tirante comando cambio

Ball joint LH thread

Filetto

gambo S /

Stem thread

M12x1,75 LH

12170/92 - 19240 - 20240

22192/240/280 - 26240/280/32

81953016063

81953016131

81953016171

81953016174

12 713408 Testina a snodo per tirante comando cambio

Ball joint RH thread

Filetto

gambo

d /

Stem thread

M12x1,75 RH

12170/92 - 19240 - 20240

22192/240/280 - 26240/280/320

81953016064

81953016130

81953016170

81953016173

mercedeS

13 713407 Testina a snodo per tirante comando cambio / Ball joint LH thread

Filetto

gambo S /

Stem thread

M12x1,75 LH

bM710 - bM711 - bM717 - bM719

2686189

2684789

14 713408 Testina a snodo per tirante comando cambio / Ball joint RH thread

Filetto

gambo

d /

Stem thread

M12x1,75 RH

bM710 - bM711 - bM717 - bM719

2686289

2684689

ScAniA

15 713408 Testa per tirante D. / Ball joint RH thread

Filetto

gambo d /

Stem thread

M12x1,75 RH

Tutti i Tipi / All models

371452

16 713407 Testa per tirante S. / Ball joint LH thread

Filetto

gambo S /

Stem thread

M12x1,75 LH

Tutti i Tipi / All models

371451

volvo

17 713408 Testina a snodo per tirante comando cambio

Ball joint RH thread

Filetto

gambo d /

Stem thread

M12x1,75 RH

F4 - F6 - F10 - FL4 - FL6 - F12

FH12 - F16 - FH16 - N12

1696685

18 713407 Testina a snodo per tirante comando cambio

Ball joint LH thread

Filetto

gambo S /

Stem thread

M12x1,75 LH

F4 - F6 - F10 - FL4 - FL6 - F12

FH12 - F16 - FH16 - N12

1696684

iveco - mAn - mercedeS - ScAniA - volvo

ricAmbi per / SPARE PARTS FOR

crociere / Universal joints

AStrA

pag.

80

cAlAbreSe (mercedeS - presa di forza)

pag.

80

dAf

pag.

80

fiAt-iveco

pag.

80 - 81

iveco - iveco AutobuS

pag.

82

mAn

pag.

83

mercedeS

pag.

83

renAult (berliet - SAviem)

pag.

83

ScAniA

pag.

84

volvo

pag.

84

Supporti oscillanti / Drive centre bearings

dAf

pag.

85

iveco

pag.

85 - 87

mAn

pag.

87

mercedeS

pag.

88

renAult

pag.

88

ScAniA

pag.

88

volvo

pag.

88

giunti frizione-cambio / Clutch to gearbox propeller shaft assy

Alberi trasmissione completi / Propeller shafts assy

Semigiunti scorrevoli completi / Front yoke assy

iveco

pag.

89

flange a forcella / Coupling flanges

iveco

pag.

90 - 91

ricambi vari per alberi trasmissione / miscellaneous parts for prop. shafts

iveco

pag.

91

trASmiSSione / TRANSmISSION

tr

AS

mi

SS

ione



TR

ANS

m

ISSION
