ОГМ 240-28. Прибор безопасности. Руководство по эксплуатации

1 ВВЕДЕНИЕ

Настоящее руководство по эксплуатации распространяется на прибор

безопасности ОГМ240-28 (далее — прибор безопасности или ОГМ240).

В настоящем документе изложены: выполняемые функции ОГМ240, поря-

док его настройки, порядок работы, указания по техническому обслужива-
нию, способы устранения характерных неисправностей, правила хранения,
упаковки и транспортирования.

Состав и технические характеристики прибора безопасности приведены в

паспорте ОГМ240-28 РИВП.453618.004-28 ПС.

В связи с постоянной работой по совершенствованию конструкции и улуч-

шению эксплуатационных качеств прибора безопасности несущественные
изменения конструкции ОГМ240 могут быть не отражены в настоящем руко-
водстве.

Все замечания и предложения по конструкции, обслуживанию и эксплуа-

тационной документации прибора безопасности просим направлять в адрес
предприятия-изготовителя.

2 МЕРЫ БЕЗОПАСНОСТИ

Наличие прибора безопасности не снимает ответственности с крановщика

в случае опрокидывания крана, разрушения его конструкций или иных
аварий.

ОГМ240 должен использоваться только как прибор безопасности грузо-

подъемности или ограничитель, отключающий движения крана при ошибках
крановщика. Крановщик в каждом конкретном случае должен убедиться в
том, что при подъеме данного груза не произойдет превышения грузоподъ-
емности крана.

Запрещается:

предпринимать попытки поднять груз, превышающий допустимую грузо-
подъемность крана на данном вылете, несмотря на наличие ОГМ240;

использовать прибор безопасности в качестве весов или измерителя си-
лы, в том числе при отрыве закрепленных грузов;

подключать внешней источник электропитания к электрооборудованию
крана при отсутствии на кране аккумуляторной батареи;

проводить сварочные работы при установленном приборе безопасности;

эксплуатировать ОГМ240 при поврежденных пломбах и (или) при нали-
чии механических повреждений любых составных частей ОГМ240, вклю-
чая соединительные жгуты.

3 ВЫПОЛНЯЕМЫЕ ФУНКЦИИ

Прибор безопасности ОГМ240-28 предназначен для установки на стрело-

вые автомобильные гидравлические краны грузоподъѐмностью до 50 тонн и
обеспечивает:

ограничение грузоподъѐмности крана (стр.11);

ограничение рабочих движений механизмов подъѐма (опускания) стрелы
и груза в крайних положениях

(стр. 12);

выполнение функций «координатной защиты» (стр. 13);

ограничение опасного приближения к проводам ЛЭП (стр. 14);

отображение линейных параметров крана: вылета (R, м), максимальной
высоты подъѐма оголовка стрелы (Н, м), угла поворота платформы отно-
сительно кабины базового шасси (γ, град);

отображение нагрузочных параметров крана: массы поднимаемого груза
(Q, т), грузоподъѐмности для текущего вылета (Qм, т), степени загрузки
(М, %);

отображение времени наработки крана в моточасах;

отображение текущей даты и времени;

регистрацию параметров работы крана (стр. 16);

автоматическое тестирование составных частей (стр. 17).

ОПИСАНИЕ И РАБОТА СОСТАВНЫХ ЧАСТЕЙ

В состав прибора безопасности ОГМ240 входят:

блок индикации;

блок входов и нагрузок;

датчик угла наклона стрелы;

датчик положения поворотной платформы относительно базового
шасси;

датчик опасного приближения к ЛЭП с совмещѐнным датчиком угла
наклона гуська.

Составные части прибора безопасности соединены между собой однопро-

водной цифровой линией связи. Структурная схема ОГМ240 приведена на
рисунке 1. Соединение выполнено по сетевой топологии типа «звезда» с од-
ним центральным устройством. В ОГМ240 в качестве центрального устрой-
ства используется блок индикации.

При наличии соответствующей возможности в электросхеме крана

Блок индикации

Блок входов

и нагрузок

Датчик положения

поворотной

платформы

относительно

базового шасси

Датчик угла

наклона стрелы

Датчик усилия

в стреловом канате

Датчик

приближения к ЛЭП

с совмещённым

датчиком угла

наклона гуська

Электрооборудование

крановой установки

Цифровая линия связи

Р и с у н о к 1 — Структурная схема ОГМ240

Блок индикации по цифровой линии связи получает информацию от дат-

чика  усилия,  угла  наклона  стрелы,  угла  наклона  гуська,  азимута,  опасного
приближения к  ЛЭП и блока входов и нагрузок. Обрабатывая  эту  информа-
цию, блок индикации определяет нагрузочные и линейные параметры крана
и,  в  случае  превышения  допустимых  пределов,  формирует  блокирующий
сигнал.

Блок индикации содержит: средства для отображения параметров крана,

сработавших  ограничений;  кнопки  для  выбора  конфигурации  оборудования
крана,  ввода  ограничений  «координатной  защиты».  При  достижении  пре-
дельных  значений  определяемых  параметров  блок  индикации  формирует
предупредительный звуковой сигнал. Блок индикации содержит регистратор
параметров работы крана.

Блок входов и нагрузок (БВН) предназначен для обработки переключателя

«главный - вспомогательный подъѐм». По сигналам блока индикации БВН
разрывает цепи управления механизмами крана при перегрузке, при сраба-
тывании координатной защиты и при срабатывании ограничения по пре-
дельному подъѐму крюка.

Датчик приближения к ЛЭП определяет величину напряжѐнности электри-

ческого поля и обрабатывает сигналы с датчиков предельного подъѐма
крюка.

5 РАСПОЛОЖЕНИЕ КНОПОК И ЭЛЕМЕНТОВ

ИНДИКАЦИИ

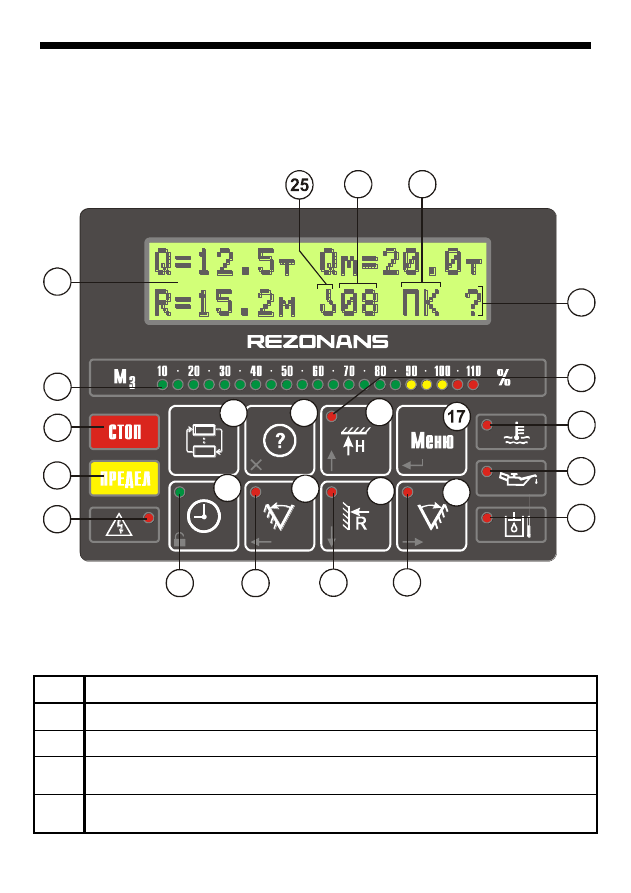

Внешний вид лицевой панели блока индикации типа БИ04 приведен на ри-

сунке 2. Назначение кнопок и элементов индикации приведено в таблице 1.

В.02

Р и с у н о к 2 — Лицевая панель блока индикации БИ04

Т а б л и ц а 1 — Назначение кнопок и элементов индикации

Поз.

Описание

Жидкокристаллический дисплей.

Индикатор степени загрузки крана.

Индикатор «Стоп». Включен при срабатывании одного из ограничений

ОГМ240.

Индикатор «Предел». Включен при приближении к одному из ограни-

чений ОГМ240, выключается при включении индикатора «Стоп».

Поз.

Описание

Индикатор «ЛЭП»:

включен в мигающем режиме совместно с индикатором «Предел»

при приближении к опасному расстоянию до ЛЭП;

включен в мигающем режим совместно с индикатором «Стоп» при

достижении опасного расстояния до ЛЭП.

Индикатор возможности снятия блокировки механизмов крана.

Индикатор «Поворот влево»:

постоянно включен при введенном ограничении «Поворот влево»;

включен в мигающем режиме совместно с индикатором «Предел»

при приближении к ограничению «Поворот влево»;

включен в мигающем режиме совместно индикатором «Стоп» при

срабатывании ограничения «Поворот влево».

Индикатор «Стена»:

постоянно включен при введенном ограничении «Стена»;

включен в мигающем режиме совместно с индикатором «Предел»

при приближении к ограничению «Стена»;

включен в мигающем режиме совместно с индикатором «Стоп»

при срабатывании ограничения «Стена» или при достижении мак-

симального вылета.

Индикатор «Поворот вправо»:

постоянно включен при введенном ограничении «Поворот впра-

во»;

включен в мигающем режиме совместно с индикатором «Предел»

при приближении к ограничению «Поворот вправо»;

включен в мигающем режиме совместно с индикатором «Стоп»

при срабатывании ограничения «Поворот вправо».

Не используется в данной модификации ОГМ240

Индикатор «Потолок»:

постоянно включен при введенном ограничении «Потолок»;

включен в мигающем режиме совместно с индикатором «Предел»

при приближении к ограничению «Потолок»;

включен в мигающем режиме совместно с индикатором «Стоп»

при срабатывании ограничения «Потолок» или при достижении

минимального вылета.

Кнопка «Индикация», позволяющая выводить на дисплей нагрузочные

и линейные параметры крана (последовательным нажатием выбира-

ется требуемая группа параметров).

Поз.

Описание

Кнопка «Помощь», позволяющая:

выводить и переключать на дисплее информационные сообщения;

выходить из меню.

Кнопка «Потолок» позволяет:

при длительном удержании ввести/снять ограничение «Потолок»;

перевести курсор на верхнюю строку меню;

увеличивать значение изменяемого параметра;

увеличивать громкость встроенного звукового сигнала.

Кнопка «Меню» позволяет:

перейти к рабочему меню для изменения диапазона ЛЭП, выбора

конфигурации оборудования крана (кратность запасовки полиспа-

ста, положение выносных опор, наличие удлинителя, наличие

противовеса т.п.);

перейти к меню настройки (когда тумблер «шунт» в положении

«вкл»).

Кнопка «Часы» позволяет:

вывести на дисплее текущее время и дату;

при удержании (если индикатор 6 включен) снять блокирование

определенных механизмов крана в зависимости от сработавшего

ограничения;

при удержании (если индикатор 6 выключен) вывести долговре-

менную информацию.

Кнопка «Поворот влево» позволяет при длительном удержании вве-

сти/снять соответствующее ограничение.

Кнопка «Стена» позволяет:

при длительном удержании ввести/снять ограничение «Стена»;

перевести курсор на нижнюю строку меню;

уменьшить значение изменяемого параметра;

уменьшить громкость встроенного звукового сигнала.

Кнопка «Поворот вправо» позволяет при длительном удержании вве-

сти/снять соответствующее ограничение.

Индикатор положения переключателя «Главный-вспомогательный

подъѐм»

(«с» — главный подъѐм, «г» — вспомогательный подъѐм)

6 ПОДГОТОВКА К РАБОТЕ

Подготовка прибора безопасности к работе производится в следующей

последовательности:

При пониженных температурах окружающей среды (ниже 0 °С), перед

эксплуатацией прибора безопасности рекомендуется прогреть воздух
в кабине крана.

Включить напряжение питания в цепи управления крана.

Убедиться в запуске тестового режима, проконтролировать включение
всех светодиодных индикаторов на лицевой панели блока индикации.

При обнаружении неисправности включится красное табло «Стоп». По
нажатию кнопки 15 выводится описание неисправности.

Проверить правильность установки типа грузозахватного органа.

Для выбора типа грузозахватного органа необ-

ходимо:

нажатием кнопки 17 перейти в главное меню;

кнопками 16, 20 выбрать пункт меню: «Испол-
нение», нажать кнопку 17;

последовательным нажатием кнопки 17 вы-
брать требуемое исполнение.

ПОРЯДОК РАБОТЫ

После тестирования прибор переходит к ото-

бражению первой группы параметров крана: масса
поднимаемого груза (Q, т); грузоподъѐмность кра-
на для текущего вылета (Qм, т); высота подъѐма
оголовка стрелы (Н, м); вылет (R, м).

После нажатия кнопки 14 отображается вторая

группа параметров: длина стрелы (L, м); длина
гуська (Lг, м); угол наклона стрелы (α, град.); угол
наклона гуська (β, град.).

После нажатия и длительного удержания кнопки

14  отображается  третья  группа  параметров:  сте-
пень  загрузки  крана    (Мз,%);  усилие  в  стреловом
канате  (F,  кг);  угол  поворота  платформы  крана  (γ,
град.).

При нажатии кнопки 18 отображается текущая

дата и время.

Mз= 0% F= 50кг
γ= 0°

L=14.0м Lг= 5.0м
α=65.0° β=50.0°

Q= 0.0т Qм=11.1т
H=16.7м Rc=8.65м

Исполнение:
с крюком

Дата 1.03.2007г
Время 9:33:56

При длительном удержании кнопки 18 отобра-

жается  долговременная  информация  о  состоянии
крана: наработка крана в моточасах, общее число
рабочих  циклов,  характеристическое  число,  коэф-
фициент  распределения  нагрузок  (Кт),  класс  ис-
пользования крана и группа режима работы.

ОПИСАНИЕ ФУНКЦИЙ ПРИБОРА БЕЗОПАСНОСТИ

8.1

Ограничение грузоподъёмности крана

Ограничитель грузоподъѐмности позволяет:

информировать крановщика о предельной загрузке крана;

автоматически отключать механизмы крана при подъѐме груза, масса
которого превышает максимальную грузоподъемность для текущего
вылета;

обеспечить возможность обратного движения (уменьшение степени
загрузки).

Для выполнения этой функции ОГМ240 определяет массу груза Q (т) и

максимальную грузоподъѐмность для текущего вылета Qм (т).

Внимание! ОГМ240 не является весоизмерительным инструментом. Мас-

са груза определяется с точностью достаточной для выполнения функций
ограничителя грузоподъѐмности и может отличаться от фактической массы
груза. Допустимая погрешность определения грузоподъѐмности приведена в
паспорте прибора безопасности.

Грузоподъѐмность крана зависит от вылета и длины стрелы. С увеличени-

ем вылета и длины стрелы грузоподъѐмность уменьшается.

Грузоподъѐмность крана задаѐтся в виде таблицы и приведена в паспорте

крана.

Для количественной оценки загруженности крана ОГМ240 рассчитывает

степень загрузки крана равную процентному отношению массы груза нетто к
максимальной

грузоподъѐмности

крана

для

текущего

вылета

(

100%

Qм

Мз





Предварительная сигнализация включается при степени загрузки более

90%, при этом загорается желтое табло «Предел» и включается прерыви-
стый звуковой сигнал.

Наработка 2ч
Циклов 0
Хар.число 0.0
Кт 1.000
Класс исп. U0
Группа А2

Если степень загрузки крана более 105% загорается красное табло

«Стоп», период повтора звукового сигнала уменьшается, механизмы крана
блокируются.

После включения блокировки разрешены движения направленные в сто-

рону уменьшения степени загрузки крана:

опускание груза;

подъѐм стрелы.

8.2

Ограничение рабочих движений механизмов подъёма

(опускания) стрелы и груза в крайних положениях

Группа ограничителей, предназначенных для предотвращения поврежде-

ний механизмов крана:

ограничитель предельного подъѐма крюка;

ограничитель минимального вылета;

ограничитель максимального вылета.

При срабатывании одного из ограничителей механизмы крана блокируют-

ся, при этом включается индикатор «Стоп», на дисплей выводится инфор-
мационное сообщение и включается прерывистый звуковой сигнал. После
срабатывания ограничения движение, в обратную сторону разрешается.

При достижении минимального вылета, включается индикатор минималь-

ного вылета (13).

При достижении максимального вылета, включается индикатор макси-

мального вылета (8).

Т а б л и ц а 2 — Разрешѐнные движения при срабатывании ограничителей

рабочих движений

Причина блокировки

Разрешенные движения

Предельный подъѐм крюка

Минимальный вылет

Максимальный вылет

Примечание: Серым цветом обозначены предпочтительные движения,

выполнение которых позволяет безопасно вывести стрелу из запрещенной
зоны.

8.3

Координатная защита

Координатная защита предназначена для предотвращения столкновения

крана с препятствием в стеснѐнных условиях работы.

В ОГМ240 реализованы следующие виды координатной защиты:

«потолок»;

«стена»;

«поворот влево»;

«поворот вправо».

«Потолок» — это воображаемая горизонтальная бесконечная плоскость,

расположенная на высоте оголовка стрелы. Вводится ограничение нажатием
и длительным удержанием кнопки 16. Индикатор «Потолок» — контроль со-
стояния ограничения.

«Стена» — это воображаемая вертикальная бесконечная плоскость, пер-

пендикулярная проекции стрелы на землю и построенная по срезу оголовка
стрелы. Вводится ограничение нажатием и длительным удержанием кнопки
20

. Индикатор «Стена» — контроль состояния ограничения.

«Поворот влево», «поворот вправо» — две вертикальные бесконечные

плоскости, образующие сектор с центром, совпадающим с осью вращения
платформы крана. Вводятся ограничения нажатием и длительным удержа-
нием кнопок 19, 21 соответственно, индикаторы «Поворот влево», «Поворот
вправо» — контроль состояния ограничений.

Для ввода ограничения необходимо:

подвести оголовок стрелы к границе воображаемой плоскости;

нажать

удерживать

кнопку

соответствующую

требуемому

ограничению;

проконтролировать включение соответствующего индикатора.

Для снятия введенного ограничения необходимо:

повторно нажать и удерживать ту же кнопку;

проконтролировать выключение соответствующего индикатора.

Примечание: При вводе ограничений координатной защиты необходимо

учитывать габариты поднимаемого груза и предусматривать запас по рас-
стоянию и углу поворота (для учета инерции).

При подходе к ограничительной плоскости включается предварительная

сигнализация:

включается индикатор «Предел»;

включается прерывистый звуковой сигнал;

индикатор соответствующего ограничения переходит в мигающий
режим.

Порог включения предварительной сигнализации для ограничений «Пото-

лок» и «Стена» — 2 м. Для ограничений «Поворот влево», «Поворот вправо»
— 10 град.

При переходе ограничительной плоскости механизмы крана блокируются:

включается индикатор «Стоп»;

индикатор, соответствующий сработавшему ограничению, включен в
мигающем режиме;

период повторения звукового сигнала уменьшается;

на дисплей выводится сообщение соответствующее сработавшему
ограничению.

При срабатывании ограничений возможны движения направленные в об-

ратную сторону (таблица 3).

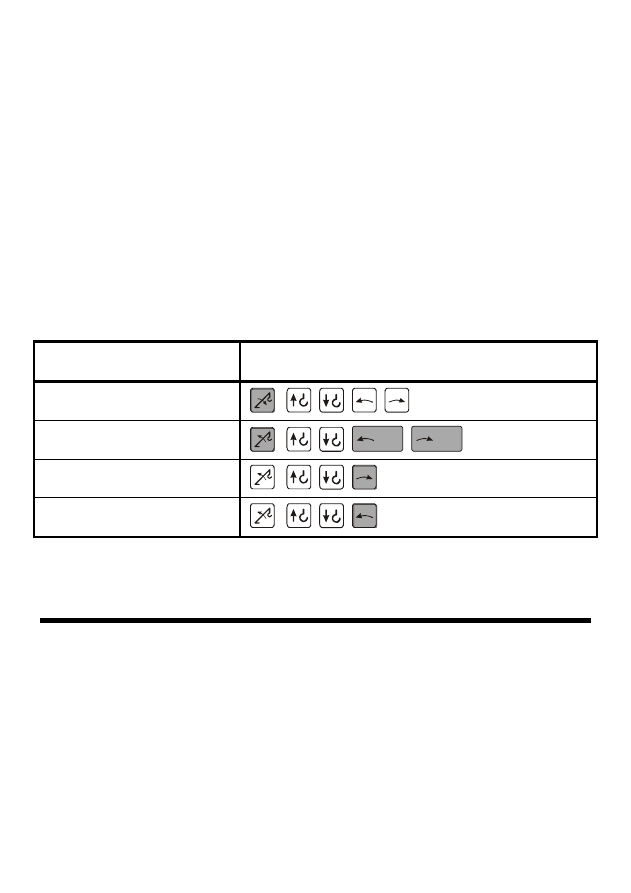

Т а б л и ц а 3 — Разрешенные движения при срабатывании ограничений

«координатной защиты»

Ограничение

Разрешенные движения

«Потолок»

«Стена»

если
стена

справа

если
стена

слева

«Поворот влево»

«Поворот вправо»

Примечание: Серым цветом обозначены предпочтительные движения,

выполнение которых позволяет вывести безопасно стрелу из запрещенной
зоны.

8.4

Защита от опасного приближения к ЛЭП

Защита от опасного приближения к ЛЭП позволяет:

своевременно обнаружить ЛЭП;

блокировать механизмы крана при вхождении оголовка стрелы в
опасную зону;

обеспечить возможность обратного движения (выхода оголовка стре-
лы из опасной зоны).

Перед началом работы крановщик должен убедиться в возможности вы-

полнения грузоподъемных работ без опасного приближения к ЛЭП.

Допустимое расстояние от оголовка стрелы до провода ЛЭП зависит от

напряжения ЛЭП:

Напряжение
ЛЭП, кВ

Расстояние от датчика до провода ЛЭП, м

минимально-

допустимое

предварительная

сигнализация

блокировка

механизмов крана

до 1

1,5

от 2 до 4

От 1 до 35

2,0

от 3 до 7

от 35 до 110

4,0

от 5 до 10

от 110 до 450

6,0

от 10 до 15

от 500 и выше

9,0

от 23 до 20

При попадании оголовка стрелы в зону действия электрического поля ЛЭП

частотой 50 Гц срабатывает защита от опасного приближения к ЛЭП — за-
жигается соответствующий индикатор, включается звуковой сигнал и блоки-
руются все движения крана.

В случае блокировки крановщик должен:

Внимательно осмотреть рабочую зону и ее положение относительно
ЛЭП;

Определить тип и расположение высоковольтной линии электро-
передач;

Снять блокировку крана, для этого необходимо выбрать один из сле-
дующих вариантов действий:
а) выбрать следующий диапазон ЛЭП. Для этого нужно перейти в

главное меню нажатием кнопки 17, вторым нажатие кнопки 17 пе-
рейти к выбору диапазона ЛЭП, третьим нажатием кнопки 17 пере-
ключить прибор на следующий диапазон.

б) удерживая кнопку 18 вывести стрелу крана из опасной зоны;
в) ввести координатную защиту.

4 Продолжать дальнейшую работу без опасного приближения к ЛЭП.

Внимание!

Работа крана вблизи ЛЭП без наряда-допуска установленного образца
запрещена!

Защита от ЛЭП не во всех случаях может предотвратить опасное при-
ближение крюковой обоймы, грузового каната и длинномерного груза к

ЛЭП. Поэтому прибор безопасности не должен использоваться как ра-
бочее средство для остановки механизмов крана.

Расстояние, при котором срабатывают предварительная сигнализация
и защита от ЛЭП, зависит от многих факторов окружающей среды
(температура, влажность воздуха и т.п.).

Прибор безопасности не защищает от ЛЭП постоянного тока и от при-
ближения к электрическим кабелям.

Необходимо строго соблюдать законодательно установленные Прави-
ла электробезопасности. При сознательном нарушении этих правил,
защита от поражения электрическим током не обеспечивается.

8.5

Регистратор параметров

Регистратор параметров состоит из трѐх областей памяти, предназначен-

ных для хранения:

оперативной информации;

информации о перегрузках крана;

долговременной информации.

Оперативная информация и информация о перегрузках состоит из набора

записей. Одна запись включает в себя:

дату и время записи;

значение степени загрузки крана;

значение массы груза;

значение максимально-допустимой массы груза для текущего вылета;

значения угла наклона стрелы;

значения угла наклона гуська;

значение длины стрелы;

значение длины гуська;

значение вылета;

значение высоты подъѐма оголовка стрелы;

значение угла поворота платформы крана;

информацию о сработавших ограничениях;

информацию о дискретных входах и выходах;

информацию о принудительном снятии ограничения.

Записи оперативной информации производятся с периодом от 1 до 25 с.

Период записи зависит от степени загрузки крана: при максимальной загруз-
ке крана период — минимальный, при минимальной загрузке крана период
— максимальный.

Записи информации о перегрузках производятся один раз за цикл, при

этом:

степень загрузки крана должна быть более 100%;

сохраняется информация соответствующая максимальной степени за-
грузки крана в течение цикла.

Долговременная информация включает в себя:

общую наработку крана в моточасах;

суммарное число рабочих циклов;

статистику поднятых грузов;

характеристическое число;

номер прибора безопасности;

номер крана;

дату установки прибора безопасности на кран.

Обработка и распечатка данных регистратора параметров осуществляется

на персональном компьютере (ПК) под управлением операционной системы
Windows

с помощью программы LogSystem. Данные на ПК сохраняются в

файлах с расширением bbi.

Передача данных на ПК производится с помощью карты памяти типа SD

(Secure Digital

). Для считывания РП необходимо:

нажав кнопку 17 перейти в главное меню;

нажатием кнопки 21 выбрать пункт меню «Экс-

порт РП», нажать кнопку 17;

вставить карту памяти в блок индикации (при

этом автоматически начинается запись данных
регистратора параметров, в файлах с расши-
рением bbk);

дождаться появления на дисплее сообщения

«данные записаны», извлечь карту из блока
индикации, вставить в устройство для считы-
вания (Card Reader);

в папке с записанными файлами запустить

программу LogConverter, результатом работы
программы станут файлы с расширением bbi.

Обработка и распечатка данных регистратора производится согласно ру-

ководству пользователя программы LogSystem.

8.6

Тестирование составных частей

В ходе работы ОГМ240 производит автоматическое тестирование состав-

ных частей, при обнаружении неисправности все механизмы крана блокиру-
ются, на дисплей выводится соответствующее информационное сообщение.
Переключение информационных сообщений осуществляется кнопкой 15.

Датчики
>Экспорт РП

Вставьте
карту памяти

Данные
записаны

Запись данных
IIIIIII

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ

УСТРАНЕНИЯ

Внимание!

Работы по устранению неисправностей прибора безопасности могут вы-

полнять только наладчики приборов безопасности сервисных центров
НПП «Резонанс».

При отказе ОГМ240 необходимо:

проверить блоки и датчики на отсутствие механических повреждений;

проверить исправность электрических соединений датчиков и блока
индикации, состояние электрических разъемов составных частей при-
бора безопасности;

заменить или отремонтировать отказавший блок или датчик ОГМ240.

Примечание: Во избежание повреждения жгутов и соединительных кабе-

лей запрещается снимать блок индикациии и датчики при подсоединенных
жгутах.

Перечень наиболее распространѐнных неисправностей приведен в

таблице 4.

Т а б л и ц а 4 — Перечень наиболее распространенных неисправностей

Описание

неисправности

Вероятная причина

Способ устранения

ОГМ240 не включается

Поврежден  кабель  пита-
ния  прибора  безопасно-
сти,  короткое  замыкание
(КЗ)  или  обрыв  в  цепи
питания

Заменить или отремонти-
ровать поврежденный ка-
бель. Устранить замыкание
или обрыв в цепи питания

ОГМ240 включается, на
дисплее

отображается

«Нет ответа»

Датчик «не отвечает»
(отсутствие датчика, об-
рыв или КЗ в кабеле дат-
чика).
Неисправен датчик.

Устранить обрыв или КЗ в
кабеле.
Заменить или отремонти-
ровать датчик.

ОГМ240  не  переходит  в
рабочий  режим,  на  дис-
плее  отображается  «Не-
исправен регистратор»

Отказ

микросхем

для

хранения данных регист-
ратора параметров

Заменить или отремонти-
ровать блок индикации.
Произвести настройку при-
бора безопасности.

ОГМ240  не  переходит  в
рабочий  режим,  на  дис-
плее  отображается  «Не-
исправны часы»

Отказ микросхем реаль-
ного времени регистра-
тора параметров

Заменить или отремонти-
ровать блок индикации.
Произвести настройку при-
бора безопасности.

ОГМ 240-28. Прибор безопасности. Руководство по эксплуатации - часть 1
