ОГМ 240-31. Прибор безопасности. Руководство по эксплуатации

СОДЕРЖАНИЕ

1 Введение

2 Меры безопасности

3 Выполняемые функции

4 Описание и работа составных частей

5 Расположение кнопок и элементов индикации

6 Подготовка к работе

7 Порядок работы

8 Описание функций прибора безопасности

8.1 Ограничение грузоподъѐмности крана

8.2 Ограничение рабочих движений механизмов подъѐма (опускания)

стрелы в крайних положениях

8.3 Координатная защита

8.4 Регистратор параметров

8.5 Тестирование составных частей

9 Возможные неисправности и методы их устранения

10 Техническое обслуживание

10.1 Общие указания

10.2 Виды и периодичность технического обслуживания

10.3 Порядок технического обслуживания

11 Проверка с контрольными грузами

12 Маркировка и пломбирование

13 Правила хранения и транспортирования

14 Настройка

14.1 Установка даты и времени

14.2 Выбор типа крана, ввод даты установки

14.3 Выбор длины стрелы

14.4 Настройка датчика азимута

14.5 Задание коэффициента для определения вылета

14.6 Настройка определения массы груза

14.7 Ввод номера прибора и номера крана

Изм.

Лист

№ докум.

Подп.

Дата

05.04.1

Разраб.

Гераскин

Литера

Лист

Листов

Кретов

Провер.

Прибор безопасности

М.Н.

Нач. отд.

Заика В.Ф.

ОГМ240-31

Н. контр.

Чернявских

Руководство по эксплуатации

Резонанс ОГК

Ко

Утв.

ровин

В.А.

1 ВВЕДЕНИЕ

Настоящее руководство по эксплуатации распространяется на прибор безо-

пасности ОГМ240-31 (далее — прибор безопасности или ОГМ240).

В настоящем документе изложены: выполняемые функции ОГМ240, порядок

его настройки, порядок работы, указания по техническому обслуживанию, способы

устранения характерных неисправностей, правила хранения, упаковки и транспор-

тирования.

Состав и технические характеристики прибора безопасности приведены в

паспорте ОГМ240-31 РИВП.453618.004-31 ПС.

В связи с постоянной работой по совершенствованию конструкции и улучше-

нию эксплуатационных качеств прибора безопасности несущественные изменения

конструкции ОГМ240 могут быть не отражены в настоящем руководстве.

Все замечания и предложения по конструкции, обслуживанию и эксплуата-

ционной документации прибора безопасности просим направлять в адрес пред-

приятия-изготовителя.

2 МЕРЫ БЕЗОПАСНОСТИ

Наличие прибора безопасности не снимает ответственности с крановщика в

случае опрокидывания крана, разрушения его конструкций или иных аварий.

ОГМ240 должен использоваться только как прибор безопасности или огра-

ничитель, отключающий движения крана при ошибках крановщика. Крановщик в

каждом конкретном случае должен убедиться в том, что при подъеме данного гру-

за не произойдет превышения грузоподъемности крана.

Запрещается:

- предпринимать попытки поднять груз, превышающий допустимую грузо-

подъемность крана на данном вылете, несмотря на наличие ОГМ240;

- использовать прибор безопасности в качестве весов или измерителя си-

лы, в том числе при отрыве закрепленных грузов;

- проводить сварочные работы при установленном приборе безопасности;

- эксплуатировать ОГМ240 при поврежденных пломбах и (или) при наличии

механических повреждений любых составных частей ОГМ240, включая

соединительные жгуты.

3 ВЫПОЛНЯЕМЫЕ ФУНКЦИИ

Прибор безопасности ОГМ240-31 предназначен для установки на железно-

дорожные краны и обеспечивает:

- ограничение грузоподъѐмности крана (стр.8);

- ограничение рабочих движений механизма подъѐма (опускания) стрелы в

крайних положениях (стр. 9);

- выполнение функций «координатной защитыª (стр. 9);

- отображение линейных параметров крана: вылета (R, м), максимальной

высоты подъѐма оголовка стрелы (Н, м), угла поворота платформы отно-

сительно кабины базового шасси (γ, град);

Лист

Èçì . Ëèñò

№ äî êóì .

Ï îäï.

Äàòà

- отображение нагрузочных параметров крана: массы поднимаемого груза

(Q, т), грузоподъѐмности для текущего вылета (Qм, т), степени загрузки

(М, %);

- отображение времени наработки крана в моточасах;

- отображение текущей даты и времени;

- регистрацию параметров работы крана (стр. 11);

- автоматическое тестирование составных частей (стр. 12).

4 ОПИСАНИЕ И РАБОТА СОСТАВНЫХ ЧАСТЕЙ

В состав прибора безопасности ОГМ240 входят:

- блок индикации;

- блок входов и нагрузок;

- датчик угла наклона стрелы;

- датчик усилия в стреловом канате;

- датчик положения поворотной платформы крана.

Составные части прибора безопасности соединены между собой однопро-

водной цифровой линией связи. Структурная схема ОГМ240 приведена на рисунке

1. Соединение выполнено по сетевой топологии типа «звездаª с одним централь-

ным устройством. В ОГМ240 в качестве центрального устройства используется

блок индикации.

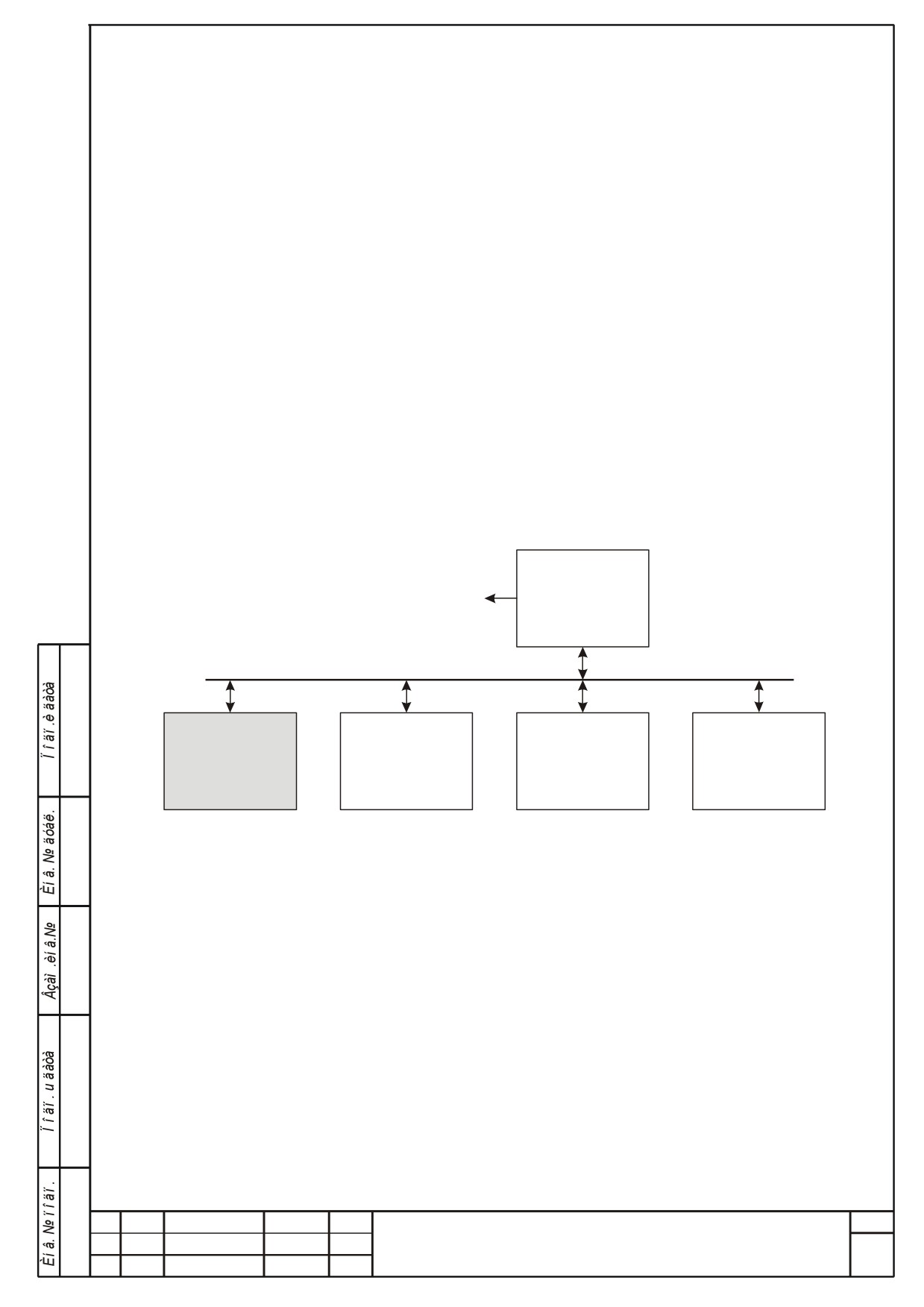

Электрооборудование

Блок

крановой установки

входов и нагрузок

Цифровая линия связи

Датчик положения

поворотной

Датчик угла

Датчик

Блок индикации

платформы

наклона стрелы

усилия

крана

Рисунок 1 — Структурная схема ОГМ240

Блок индикации по цифровой линии связи получает информацию от датчика

усилия, угла наклона стрелы, азимута и блока входов и нагрузок. Обрабатывая эту

информацию, блок индикации определяет нагрузочные и линейные параметры

крана и, в случае превышения допустимых пределов, формирует блокирующий

сигнал.

Блок индикации содержит: средства для отображения параметров крана,

сработавших ограничений; кнопки для выбора конфигурации оборудования крана,

ввода ограничений «координатной защиты». При достижении предельных значе-

ний определяемых параметров блок индикации формирует предупредительный

звуковой сигнал. Блок индикации содержит регистратор параметров работы крана.

Блок входов и нагрузок (БВН) предназначен для обработки датчика положе-

ния выносных опор. По сигналам блока индикации БВН разрывает цепи управле-

ния механизмами крана при перегрузке, при срабатывании координатной защиты

и при срабатывании ограничения по предельному подъѐму крюка.

Лист

Èçì . Ëèñò

№ äî êóì .

Ï îäï.

Äàòà

5 РАСПОЛОЖЕНИЕ КНОПОК И ЭЛЕМЕНТОВ ИНДИКАЦИИ

Внешний вид лицевой панели блока индикации типа БИ04 приведен на ри-

сунке 2. Назначение кнопок и элементов индикации приведено в таблице 1.

Рисунок 2 — Лицевая панель блока индикации БИ04

Таблица 1 — Назначение кнопок и элементов индикации

Поз.

Описание

Жидкокристаллический дисплей.

Индикатор степени загрузки крана.

Индикатор «Стопª. Включен при срабатывании одного из ограничений

ОГМ240.

Индикатор «Предел». Включен при приближении к одному из ограничений

ОГМ240, выключается при включении индикатора «Стопª.

Не используется в данной модификации ОГМ240

Индикатор возможности снятия блокировки механизмов крана при сраба-

тывании координатной защиты

Индикатор «Поворот влевоª:

- постоянно включен при введенном ограничении «Поворот влевоª;

- включен в мигающем режиме совместно с индикатором «Пределª при

приближении к ограничению «Поворот влевоª;

- включен в мигающем режиме совместно индикатором «Стопª при сра-

батывании ограничения «Поворот влевоª.

Лист

Èçì . Ëèñò

№ äî êóì .

Ï îäï.

Äàòà

Поз.

Описание

Индикатор «Стенаª:

- постоянно включен при введенном ограничении «Стенаª;

- включен в мигающем режиме совместно с индикатором «Пределª при

приближении к ограничению «Стенаª;

- включен в мигающем режиме совместно с индикатором «Стопª при

срабатывании ограничения «Стенаª или при достижении максимально-

го вылета.

Индикатор «Поворот вправоª:

- постоянно включен при введенном ограничении «Поворот вправоª;

- включен в мигающем режиме совместно с индикатором «Пределª при

приближении к ограничению «Поворот вправоª;

- включен в мигающем режиме совместно с индикатором «Стопª при

срабатывании ограничения «Поворот вправоª.

Не используется в данной модификации ОГМ240

Индикатор «Потолокª:

- постоянно включен при введенном ограничении «Потолокª;

- включен в мигающем режиме совместно с индикатором «Пределª при

приближении к ограничению «Потолокª;

- включен в мигающем режиме совместно с индикатором «Стопª при

срабатывании ограничения «Потолокª или при достижении минималь-

ного вылета.

Кнопка «Индикацияª позволяет выводить на дисплей нагрузочные и ли-

нейные параметры крана (последовательным нажатием выбирается тре-

буемая группа параметров).

Кнопка «Помощьª позволяет:

- выводить и переключать на дисплее информационные сообщения;

- выходить из меню.

Кнопка «Потолокª позволяет:

- при длительном удержании ввести/снять ограничение «Потолокª;

- перевести курсор на верхнюю строку меню;

- увеличивать значение изменяемого параметра;

- увеличивать громкость встроенного звукового сигнала.

Кнопка «Менюª позволяет:

- выбрать исполнение грузозахватного органа (работа с крюком или

грейфером);

- перейти к меню настройки (когда тумблер «шунтª в положении «вклª).

Кнопка «Часыª позволяет:

- вывести на дисплее текущее время и дату;

- при удержании (если индикатор 6 включен) снять блокирование опре-

деленных механизмов крана в зависимости от сработавшего ограни-

чения;

- при удержании (если индикатор 6 выключен) вывести долговременную

информацию.

Кнопка «Поворот влевоª позволяет при длительном удержании вве-

сти/снять соответствующее ограничение.

Лист

Èçì . Ëèñò

№ äî êóì .

Ï îäï.

Äàòà

Поз.

Описание

Кнопка «Стенаª позволяет:

- при длительном удержании ввести/снять ограничение «Стенаª;

- перевести курсор на нижнюю строку меню;

- уменьшить значение изменяемого параметра;

- уменьшить громкость встроенного звукового сигнала.

Кнопка «Поворот вправоª позволяет при длительном удержании вве-

сти/снять соответствующее ограничение.

Индикатор наличия информационных сообщений.

6 ПОДГОТОВКА К РАБОТЕ

Подготовка прибора безопасности к работе производится в следующей по-

следовательности:

1 При пониженных температурах окружающей среды (ниже 0 °С), перед экс-

плуатацией прибора безопасности рекомендуется прогреть воздух в каби-

не крана.

2 Включить напряжение питания в цепи управления крана.

3 Убедиться в запуске тестового режима, проконтролировать включение

всех светодиодных индикаторов на лицевой панели блока индикации.

4 При обнаружении неисправности включится красное табло «Стопª. По на-

жатию кнопки 15 выводится описание неисправности.

5 Проверить правильность установки типа грузозахватного органа.

Для выбора типа грузозахватного органа необхо-

димо:

- нажатием кнопки 17 перейти в главное меню;

Исполнение:

- кнопками 16, 20 выбрать пункт меню: «Испол-

с крюком

нениеª, нажать кнопку 17;

- последовательным нажатием кнопки 17 вы-

брать требуемое исполнение.

7 ПОРЯДОК РАБОТЫ

После тестирования прибор переходит к отобра-

жению первой группы параметров крана: масса подни-

Mз=

0% Q= 0.0т?

маемого груза (Q, т); грузоподъѐмность крана для те-

R=11.8м Qм=5.40т

кущего вылета (Qм, т); высота подъѐма оголовка стре-

лы (Н, м); вылет (R, м).

После нажатия кнопки 14 отображается вторая

Mз=

0% Q= 0.0т?

группа параметров: длина стрелы (L, м); длина гуська

H=12.4м L=15.0м

(Lг, м); угол наклона стрелы (α, град.); угол наклона

гуська (β, град.).

Лист

Èçì . Ëèñò

№ äî êóì .

Ï îäï.

Äàòà

После нажатия и длительного удержания кнопки

γ=345˚

14 отображается третья группа параметров: степень

Контур: полный

загрузки крана

(Мз,%); усилие в стреловом канате (F,

кг); угол поворота платформы крана (γ, град.);.

Дата

1.03.2007г

При нажатии кнопки 18 отображается текущая да-

Время

9:33:56

та и время.

При длительном удержании кнопки 18 отобража-

Наработка

2ч

ется долговременная информация о состоянии крана:

Циклов

наработка крана в моточасах, общее число рабочих

Хар.число

0.0

циклов, характеристическое число, коэффициент рас-

Кт

1.000

пределения нагрузок (Кт), класс использования крана и

Класс исп.

Группа

А2

группа режима работы.

8 ОПИСАНИЕ ФУНКЦИЙ ПРИБОРА БЕЗОПАСНОСТИ

8.1 Ограничение грузоподъɺмности крана

Ограничитель грузоподъѐмности позволяет:

- информировать крановщика о предельной загрузке крана;

- автоматически отключать механизмы крана при подъѐме груза, масса ко-

торого превышает максимальную грузоподъемность для текущего вылета;

- обеспечить возможность обратного движения (уменьшение степени за-

грузки).

Для выполнения этой функции ОГМ240 определяет массу груза Q (т) и мак-

симальную грузоподъѐмность для текущего вылета Qм (т).

Внимание! ОГМ240 не является весоизмерительным инструментом. Масса

груза определяется с точностью достаточной для выполнения функций ограничи-

теля грузоподъѐмности и может отличаться от фактической массы груза. Допус-

тимая погрешность определения грузоподъѐмности приведена в паспорте прибо-

ра безопасности.

Грузоподъѐмность крана зависит от вылета. С увеличением вылета грузо-

подъѐмность уменьшается.

Грузоподъѐмность крана задаѐтся в виде таблицы и приведена в паспорте

крана.

Для количественной оценки загруженности крана ОГМ240 рассчитывает сте-

пень загрузки крана равную процентному отношению массы груза нетто к макси-

мальной грузоподъѐмности крана для текущего вылета (Мз 

100%

Qм

Предварительная сигнализация включается при степени загрузки более

90%, при этом загорается желтое табло «Пределª и включается прерывистый зву-

ковой сигнал.

Если степень загрузки крана более 105% загорается красное табло «Стопª,

включается прерывистый звуковой сигнал с меньшим периодом повторения, ме-

ханизмы крана блокируются.

Лист

Èçì . Ëèñò

№ äî êóì .

Ï îäï.

Äàòà

После включения блокировки разрешены движения направленные в сторону

уменьшения степени загрузки крана:

- опускание груза;

- подъѐм стрелы.

8.2 Ограничение рабочих движений механизмов подъɺма (опускания)

стрелы в крайних положениях

Ограничители, предназначенные для предотвращения повреждений меха-

низмов крана:

- ограничитель минимального вылета;

- ограничитель максимального вылета.

При срабатывании одного из ограничителей механизмы крана блокируются,

при этом включается индикатор «Стопª, на дисплей выводится информационное

сообщение и включается прерывистый звуковой сигнал. После срабатывания ог-

раничения движение, в обратную сторону разрешается.

При достижении минимального вылета, включается индикатор минимального

вылета (13).

При достижении максимального вылета, включается индикатор максималь-

ного

вылета (8).

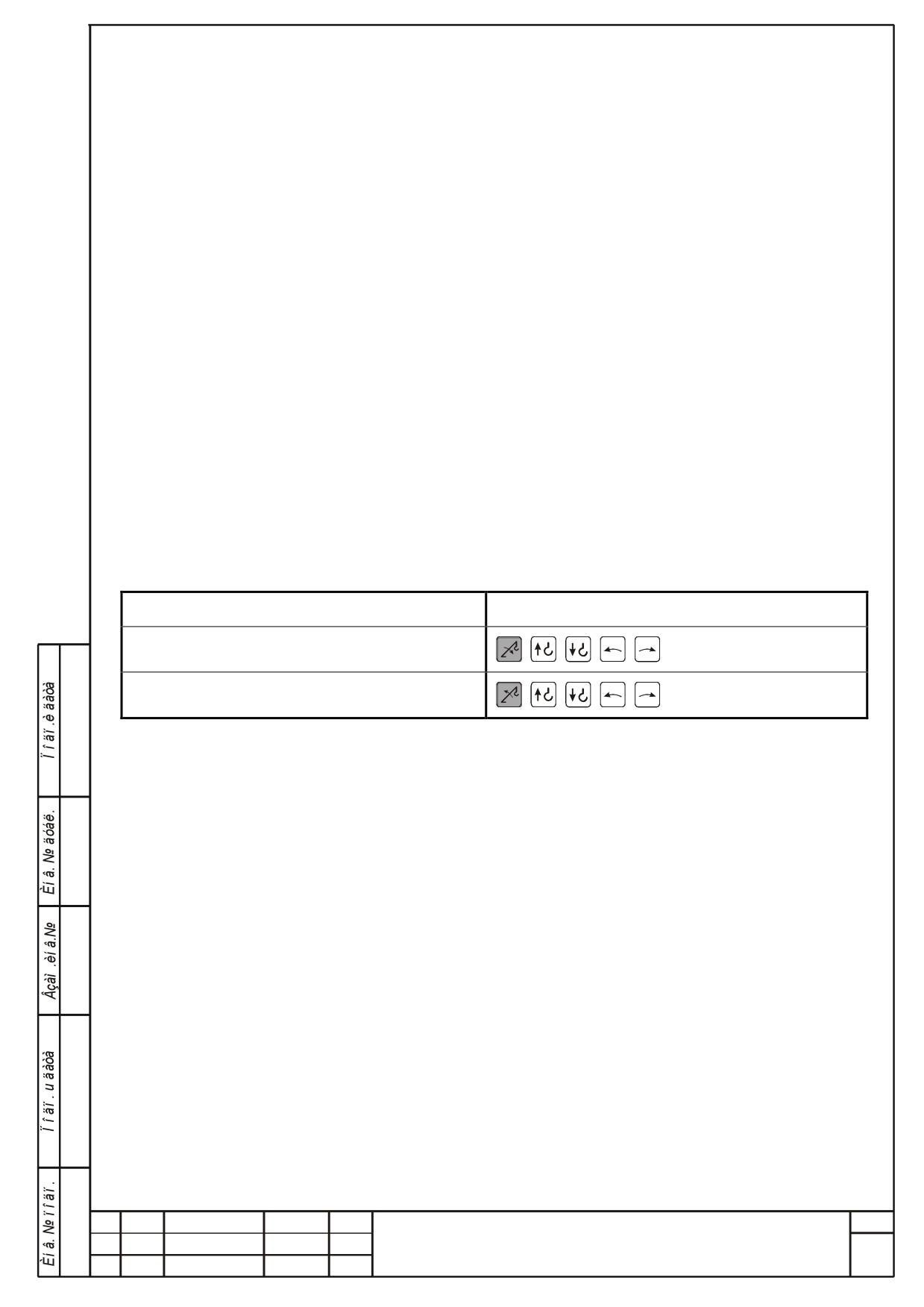

Таблица 2 — Разрешѐнные движения при срабатывании ограничителей ра-

бочих движений

Причина блокировки

Разрешенные движения

Минимальный вылет

Максимальный вылет

Примечание: Серым цветом обозначены предпочтительные движения, вы-

полнение которых позволяет безопасно вывести стрелу из запрещенной зоны.

Для опускания стрелы при срабатывании ограничения по максимальному

вылету (необходимо при переводе крана в транспортное положение) необходимо

нажать и удерживать кнопку 18.

8.3 Координатная защита

Координатная защита предназначена для предотвращения столкновения

крана с препятствием в стеснѐнных условиях работы.

В ОГМ240 реализованы следующие виды координатной защиты:

- «потолокª;

- «стенаª;

- «поворот влевоª;

- «поворот вправоª.

«Потолокª — это воображаемая горизонтальная бесконечная плоскость,

расположенная на высоте оголовка стрелы. Вводится ограничение нажатием и

длительным удержанием кнопки 16. Индикатор «Потолокª — контроль состояния

ограничения.

Лист

Èçì . Ëèñò

№ äî êóì .

Ï îäï.

Äàòà

«Стенаª — это воображаемая вертикальная бесконечная плоскость, перпен-

дикулярная проекции стрелы на землю и построенная по срезу оголовка стрелы.

Вводится ограничение нажатием и длительным удержанием кнопки 20. Индикатор

«Стенаª — контроль состояния ограничения.

«Поворот влевоª, «поворот вправоª — две вертикальные бесконечные плос-

кости, образующие сектор с центром, совпадающим с осью вращения платформы

крана. Вводятся ограничения нажатием и длительным удержанием кнопок 19, 21

соответственно, индикаторы «Поворот влевоª, «Поворот вправоª — контроль со-

стояния ограничений.

Для ввода ограничения необходимо:

- подвести оголовок стрелы к границе воображаемой плоскости;

- нажать и удерживать кнопку соответствующую требуемому ограничению;

- проконтролировать включение соответствующего индикатора.

Для снятия введенного ограничения необходимо:

- повторно нажать и удерживать ту же кнопку;

- проконтролировать выключение соответствующего индикатора.

Примечание: При вводе ограничений координатной защиты необходимо

учитывать габариты поднимаемого груза и предусматривать запас по расстоянию

и углу поворота (для учета инерции).

При подходе к ограничительной плоскости включается предварительная сиг-

нализация:

- включается индикатор «Пределª;

- включается прерывистый звуковой сигнал;

- индикатор соответствующего ограничения переходит в мигающий режим.

Порог включения предварительной сигнализации для ограничений «Пото-

локª и «Стенаª — 2 м. Для ограничений «Поворот влевоª, «Поворот вправоª — 10

град.

При переходе ограничительной плоскости механизмы крана блокируются:

- включается индикатор «Стопª;

- индикатор, соответствующий сработавшему ограничению, включен в ми-

гающем режиме;

- период повторения звукового сигнала уменьшается;

- на дисплей выводится сообщение соответствующее сработавшему огра-

ничению.

При срабатывании ограничений возможны движения направленные в обрат-

ную сторону (таблица 3).

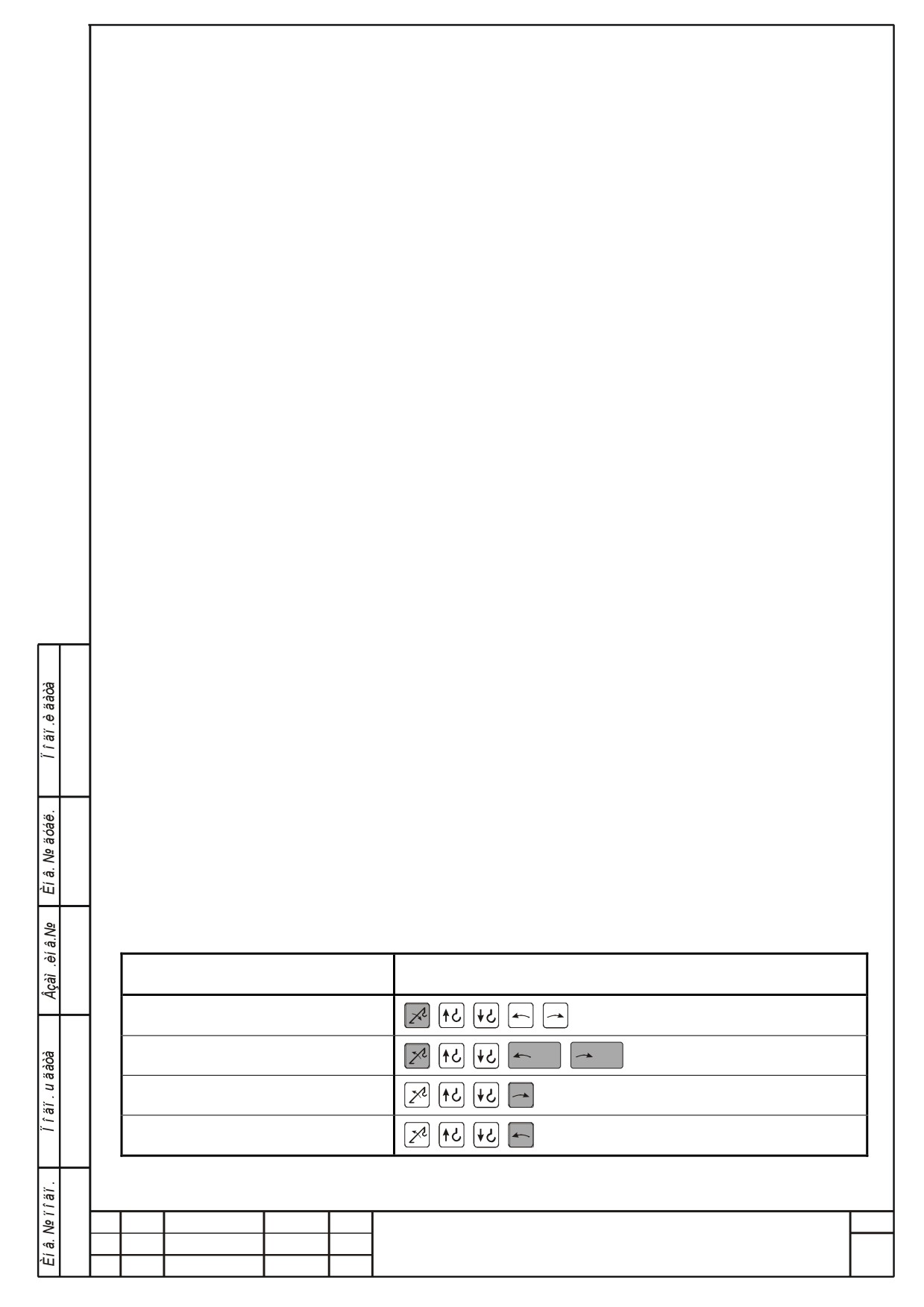

Таблица 3 — Разрешенные движения при срабатывании ограничений «коор-

динатной защитыª

Ограничение

Разрешенные движения

«Потолокª

если

стена

«Стенаª

справа

слева

«Поворот влевоª

«Поворот вправоª

Лист

Èçì . Ëèñò

№ äî êóì .

Ï îäï.

Äàòà

Примечание: Серым цветом обозначены предпочтительные движения, вы-

полнение которых позволяет вывести безопасно стрелу из запрещенной зоны.

8.4 Регистратор параметров

Регистратор параметров состоит из трѐх областей памяти, предназначенных

для хранения:

- оперативной информации;

- информации о перегрузках крана;

- долговременной информации.

Оперативная информация и информация о перегрузках состоит из набора

записей. Одна запись включает в себя:

- дату и время записи;

- значение степени загрузки крана;

- значение массы груза;

- значение максимально-допустимой массы груза для текущего вылета;

- значения угла наклона стрелы;

- значение длины стрелы;

- значение вылета;

- значение высоты подъѐма оголовка стрелы;

- значение угла поворота платформы крана;

- информацию о сработавших ограничениях;

- информацию о положении выносных опор;

- информацию о принудительном снятии ограничения.

Записи оперативной информации производятся с периодом от 1 до 25 с. Пе-

риод записи зависит от степени загрузки крана: при максимальной загрузке крана

период — минимальный, при минимальной загрузке крана период — максималь-

ный.

Записи информации о перегрузках производятся один раз за цикл, при этом:

- степень загрузки крана должна быть более 100%;

- сохраняется информация соответствующая максимальной степени загруз-

ки крана в течение цикла.

Долговременная информация включает в себя:

- общую наработку крана в моточасах;

- суммарное число рабочих циклов;

- статистику поднятых грузов;

- характеристическое число;

- номер прибора безопасности;

- номер крана;

- дату установки прибора безопасности на кран.

Обработка и распечатка данных регистратора параметров осуществляется

на персональном компьютере (ПК) под управлением операционной системы Win-

dows с помощью программы LogSystem. Данные на ПК сохраняются в файлах с

расширением bbi.

Передача данных на ПК производится с помощью карты памяти типа SD

(Secure Digital). Для считывания РП необходимо:

- нажав кнопку 17 перейти в главное меню;

Датчики

- нажатием кнопки 21 выбрать пункт меню «Экс-

>Экспорт РП

порт РПª, нажать кнопку 17;

Лист

Èçì . Ëèñò

№ äî êóì .

Ï îäï.

Äàòà

- вставить карту памяти в блок индикации (при

Вставьте

этом автоматически начинается запись данных

карту памяти

регистратора параметров, в файлах с расши-

рением bbk);

- дождаться появления на дисплее сообщения

Запись данных

«данные записаныª, извлечь карту из блока

IIIIIII

индикации, вставить в устройство для считы-

вания (Card Reader);

- в папке с записанными файлами запустить

программу LogConverter, результатом работы

Данные

программы станут файлы с расширением bbi.

записаны

Обработка и распечатка данных регистратора производится согласно руко-

водству пользователя программы LogSystem.

8.5 Тестирование составных частей

В ходе работы ОГМ240 производит автоматическое тестирование составных

частей, при обнаружении неисправности все механизмы крана блокируются, на

дисплей выводится соответствующее информационное сообщение. Переключе-

ние информационных сообщений осуществляется кнопкой 15.

9 ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

Внимание!

Работы по устранению неисправностей прибора безопасности могут выпол-

нять только наладчики приборов безопасности сервисных центров НПП «Резо-

нансª.

При отказе ОГМ240 необходимо:

- проверить блоки и датчики на отсутствие механических повреждений;

- проверить исправность электрических соединений датчиков и блока инди-

кации, состояние электрических разъемов составных частей прибора

безопасности;

- заменить или отремонтировать отказавший блок или датчик ОГМ240.

Примечание: Во избежание повреждения жгутов и соединительных кабелей

запрещается снимать блок индикациии и датчики при подсоединенных жгутах.

Перечень наиболее распространѐнных неисправностей приведен в таблице

Лист

Èçì . Ëèñò

№ äî êóì .

Ï îäï.

Äàòà

Таблица 4 — Перечень наиболее распространенных неисправностей

Описание

Вероятная причина

Способ устранения

неисправности

Поврежден кабель пита-

Заменить или отремонти-

ния прибора безопасно-

ровать поврежденный ка-

ОГМ240 не включается

сти, короткое замыкание

бель. Устранить замыка-

(КЗ) или обрыв в цепи

ние или обрыв в цепи пи-

питания

тания

Датчик «не отвечаетª

Устранить обрыв или КЗ в

ОГМ240 включается, на

(отсутствие датчика, об-

кабеле.

дисплее отображается

рыв или КЗ в кабеле дат-

Заменить или отремонти-

«Нет ответа»

чика).

ровать датчик.

Неисправен датчик.

ОГМ240 не переходит в

Заменить или отремонти-

Отказ микросхем для

рабочий режим, на дис-

ровать блок индикации.

хранения данных регист-

плее отображается «Не-

Произвести настройку

ратора параметров

исправен регистратор»

прибора безопасности.

ОГМ240 не переходит в

Заменить или отремонти-

Отказ микросхем реаль-

рабочий режим, на дис-

ровать блок индикации.

ного времени регистра-

плее отображается «Не-

Произвести настройку

тора параметров

исправны часыª

прибора безопасности.

ОГМ240 не переходит в

Замыкание мультиплекс-

рабочий режим, на дис-

Устранить замыкание ли-

ной линии связи на мас-

плее отображается «Ли-

нии связи на массу

су крана.

ния замкнута на массуª

ОГМ240 не переходит в

Замыкание мультиплекс-

Устранить замыкание ли-

рабочий режим, на дис-

ной линии связи на плюс

нии связи на плюс борто-

плее отображается «Ли-

бортовой сети крана

вой сети

ния замкнута на плюс»

(24В).

Выключить питание

Показания дисплея не

Сбой контроллера ЖК-

ОГМ240, выдержать паузу

изменяются.

дисплея

около 10 с и повторно

включить питание

Заменить или отремонти-

ровать блок индикации.

То же, но показания не

Отказ контроллера ЖК-

Произвести настройку

восстанавливаются при

дисплея.

прибора безопасности в

повторном включении пи-

Неисправен блок инди-

соответствии с инструкци-

тания

кации.

ей по монтажу и настрой-

ке.

10 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

10.1 Общие указания

Техническое обслуживание (ТО) прибора безопасности обеспечивает:

- постоянную готовность ОГМ240 к эксплуатации;

- надежность и безопасность работы крана;

Лист

Èçì . Ëèñò

№ äî êóì .

Ï îäï.

Äàòà

- устранение причин, вызывающих преждевременный износ и повреждения

узлов и механизмов крана;

- удлинение межремонтных сроков.

ТО прибора безопасности производится одновременно с очередным техни-

ческим обслуживанием крана (но не реже периодов, указанных в п.8.2) и в соот-

ветствии с указаниями мер безопасности, предусмотренными при обслуживании

крана.

10.2 Виды и периодичность технического обслуживания

Техническое обслуживание прибора безопасности в зависимости от перио-

дичности и объема работ, подразделяется на следующие виды:

- ежесменное техническое обслуживание (ЕО);

- первое периодическое техническое обслуживание (ТО-1);

- второе периодическое техническое обслуживание (ТО-2);

- сезонное техническое обслуживание (СО);

- техническое обслуживание при консервации и расконсервации крана (КО).

ЕО — производится ежедневно перед началом работы крана, независимо от

числа смен.

ТО-1 — производится не реже одного раза в квартал.

ТО-2 — производится не реже двух раз в год.

СО — производится 2 раза в год при очередном «ТО-2ª в осенний и весен-

ний периоды.

КО — проводится при консервации и расконсервации крана и прибора безо-

пасности.

Ежесменное техническое обслуживание должно выполняться крановщиком,

а остальные виды технического обслуживания — аттестованными наладчиками

приборов безопасности в соответствии с ПБ 10-382-00 и РД 10-208-98.

10.3 Порядок технического обслуживания

10.3.1 Ежесменное техническое обслуживание

ЕО производится крановщиком с отметкой выполнения в вахтенном журна-

ле. Перечень работ при ежесменном техническом обслуживании приведен в таб-

лице 5.

Таблица 5 — Ежесменное техническое обслуживание

Необходимые ма-

Содержание работ и

Технические требования

териалы и инст-

методика проведения

рументы

Загрязнение блоков, датчиков

Провести внешний осмотр и

и соединительных жгутов при-

очистку блоков и датчиков от

Ветошь

бора безопасности не допус-

пыли и грязи.

кается.

Повреждения пломб на любых

Проверить целостность

составляющих прибора безо-

пломб.

пасности не допускается.

Лист

Èçì . Ëèñò

№ äî êóì .

Ï îäï.

Äàòà

ОГМ 240-31. Прибор безопасности. Руководство по эксплуатации - часть 1
