КОНТРОЛЛЕР. Инструкция по проверке и регулировке ЛГФИ.301411.236 И1 - часть 2



Лист





ЛГФИ.301411.236 И1





18

Характер и проявление неисправности

Способ устранения

Вид сообщения

Краткое описание сообщения

неисправности

ERR80 -

Сбой данных

Сбой  одного  из  параметров  (Rmin,

Rred,  Rmax,  Qmax,  Qmin)  грузовой

характеристики  крана  (БОИ,  МС

поз. D6)

См. ЛГФИ.408844.025 РЭ

ERR81 -

Сбой данных

Сбой одного из параметров (Vmax,

Smax,  Hmax1,  Hmax2,  Hmin,  Qup,

Qdown,  Lo,  Ro)  крана  (БОИ,  МС

поз. D6)

См. ЛГФИ.408844.025 РЭ

ERR82 -

Сбой данных

Сбой  одного  из  параметров  на-

строек  датчиков  крана  (БОИ,  МС

поз. D6)

См. ЛГФИ.408844.025 РЭ

ERR83 -

Сбой данных

Сбой  одного  из  параметров  коор-

динатной  защиты  оголовка  стрелы

(БОИ, МС поз. D6)

См. ЛГФИ.408844.025 РЭ

ERR84 -

Сбой данных

Сбой  одного  из  параметров  коор-

динатной  защиты  крюка  (БОИ,  МС

поз. D6)

См. ЛГФИ.408844.025 РЭ

ERR85 -

Сбой данных

Сбой  одного  из  параметров  коор-

динатной  защиты  разгрузочной

площадки 1 (БОИ, МС поз. D6)

См. ЛГФИ.408844.025 РЭ

ERR86 -

Сбой данных

Сбой  одного  из  параметров  коор-

динатной  защиты  разгрузочной

площадки 2 (БОИ, МС поз. D6)

См. ЛГФИ.408844.025 РЭ

ERR87 -

Пар. не в норме

Нет блокировки записи в настроеч-

ную  память  сигналом  WP=1  (БОИ,

МС поз. D6)

Проверить исправность цепей WP,

SDA0,  S

СL0  и  уровень  сигнала  в

цепи WP

ERR88 -

Сбой данных

Сбой  одного  из  параметров  коор-

динатной защиты пользователя

См. ЛГФИ.408844.025 РЭ

ERR100 -

Пар. не в норме  Датчик азимута

Отказ внешнего устройства

ERR101 -

Пар. не в норме  Датчик высоты

Отказ внешнего устройства

ERR102 -

Пар. не в норме  Датчик пути

Отказ внешнего устройства

ERR103 -

Пар. не в норме  Концевой выключатель НАЧАЛО

ПУТИ

Отказ внешнего устройства

ERR104 -

Пар. не в норме  Датчик вылета

Отказ внешнего устройства

ERR105 -

Пар. не в норме  Датчик угла наклона стрелы

Отказ внешнего устройства







Лист





ЛГФИ.301411.236 И1





19

Приложение В

(справочное)



Работа микросхемы FM24C256-SE









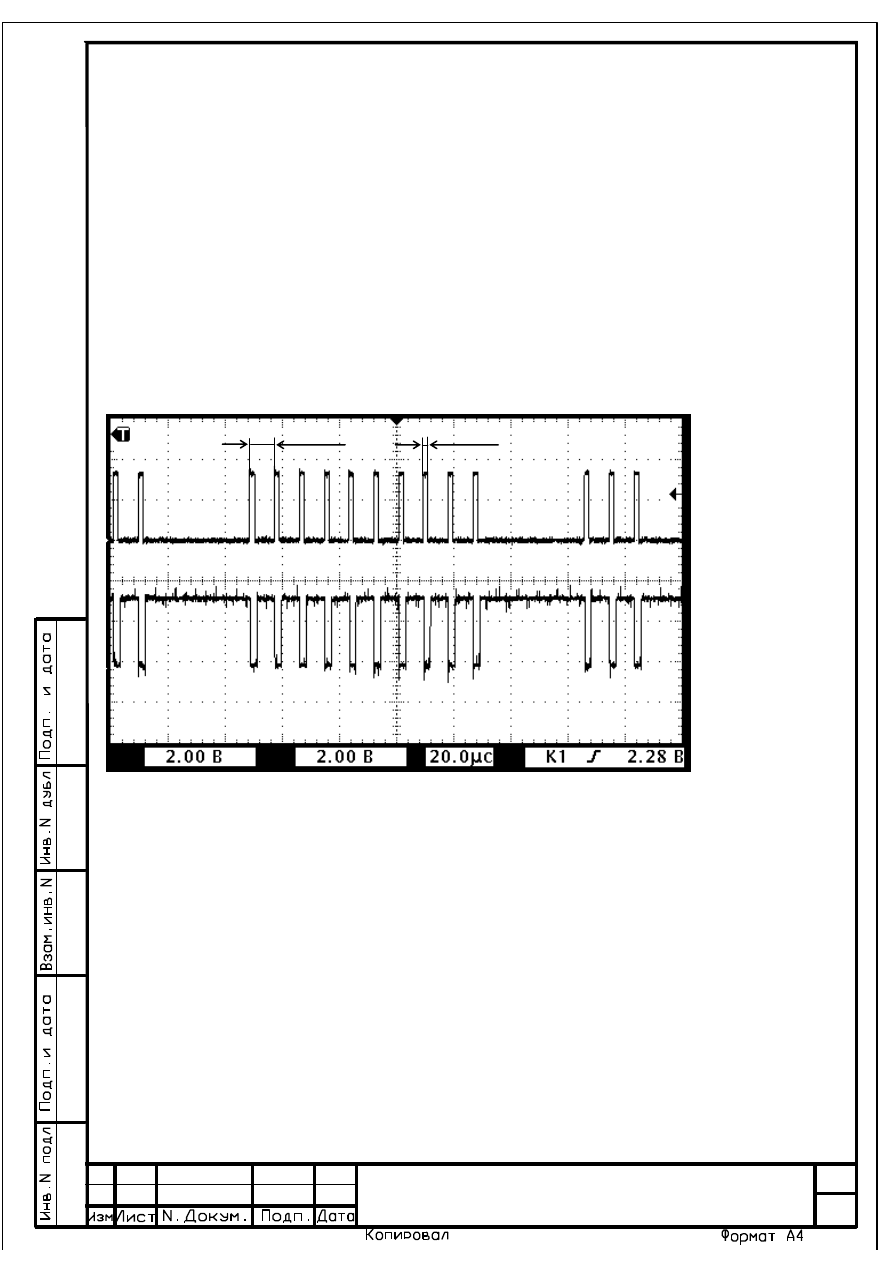

Рисунок В.1 - Осциллограмма работы МС в режиме чтения

















2,2

мкс

8,2

мкс

Вывод 6

(SCL)

Вывод 5

(SDA)

Передача

данных

Запрос

подтверждения

получения

информации

Импульс

записи/чтения



Лист





ЛГФИ.301411.236 И1





20













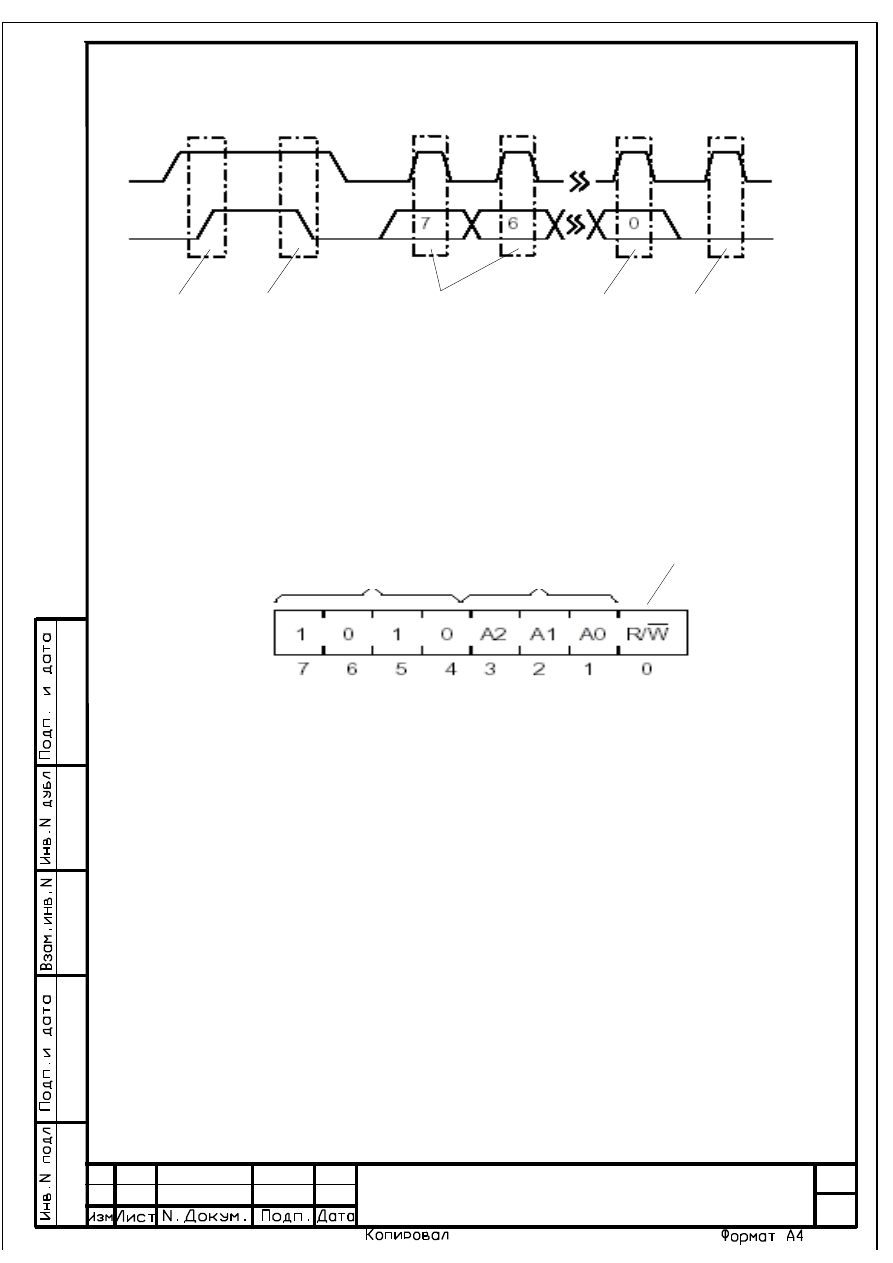

Рисунок В.2 - Протокол передачи данных в МС













Идентификатор памяти – код микросхемы FM24C256_SE, используемый для обращения к данной МС.

Адрес устройства на шине – адрес конкретной МС, к которой в этот момент происходит обращение.

Импульс записи/чтения R/W определяет, какое действие в данный момент должна выполнять микросхема:

при R/W = 1 – чтение; при R/W = 0 – запись.





Рисунок В.3 - Расшифровка данных, переданных в МС















Идентификатор

памяти

Адрес устройства

на шине

Импульс

записи/чтения



SCL

SDA

Передача

данных

Запрос

Подтверждения

получения

информации

Импульс

записи/чтения:

R/W = 1

– чтение;

R/W=0-

запись



Стоп

Старт



Лист





ЛГФИ.301411.236 И1





21

Приложение Г

(справочное)



Работа микросхемы DS1307ZN









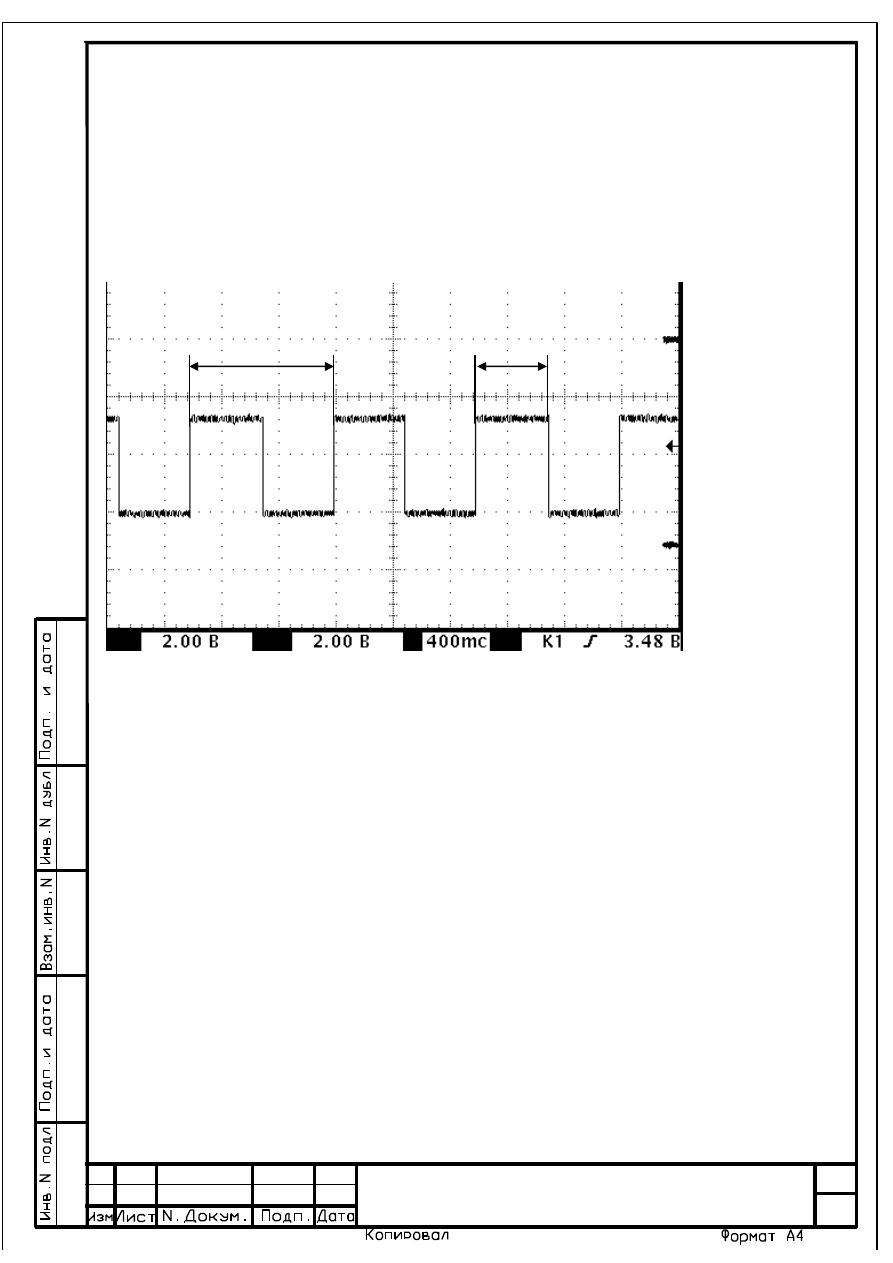

Рисунок Г.1 - Осциллограмма работы часов (микросхема поз. D1) контроллера

























1 c

Вывод 7

(SQW)

0,5 c



Лист





ЛГФИ.301411.236 И1





22

Приложение Д

(справочное)



Работа микросхемы HSDL3610-008





Осциллограмма режима передачи  информации  из памяти  контроллера (микросхема

поз. D11) в считыватель телеметрической информации СТИ-2 приведена на рисунке Д.1.









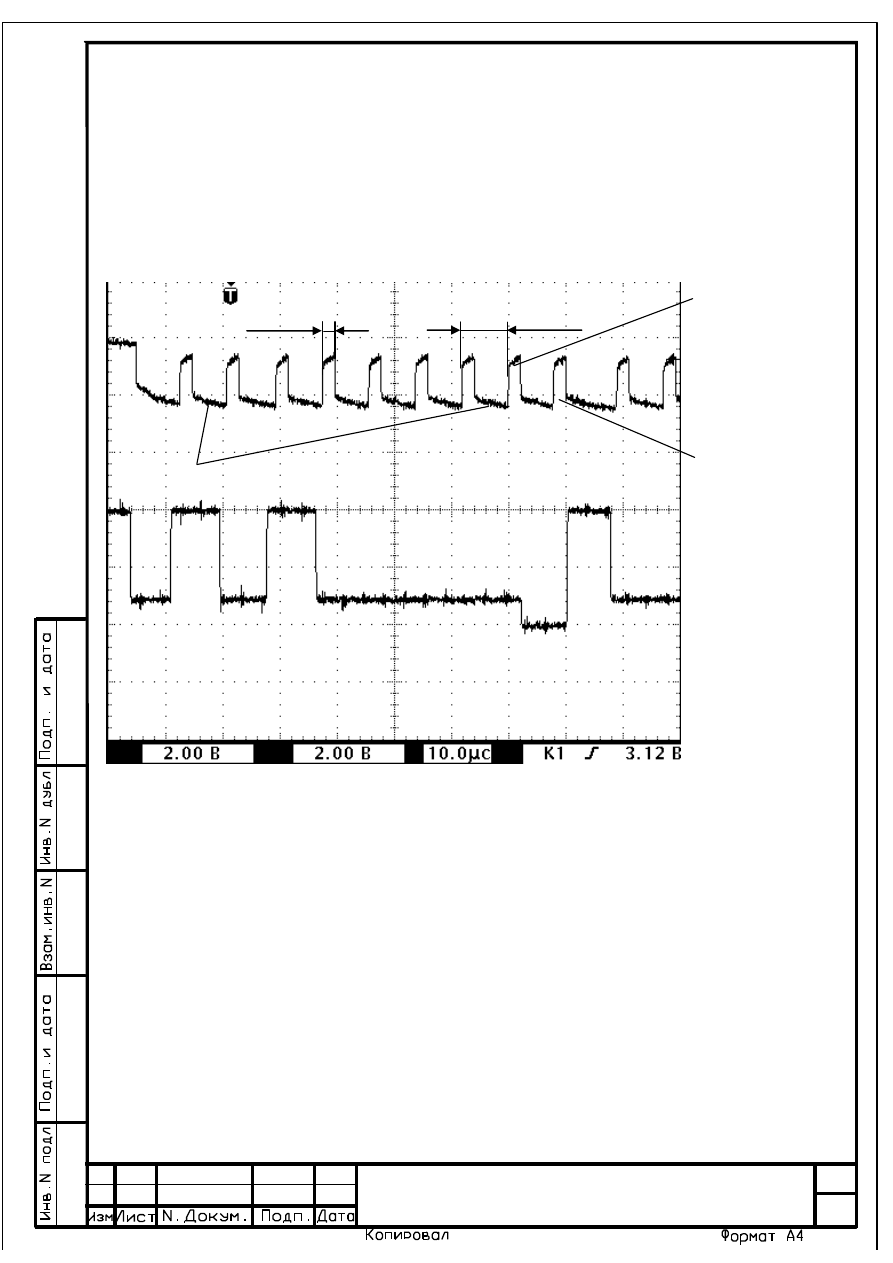

Рисунок Д.1 - Передача информации из БОИ в СТИ-2















Вывод 9 (TXD)








Вывод 8 (RXD)

1,6 мкс

8,8 мкс
