ДИЗАЙН-ПРОЕКТ РАЗМЕЩЕНИЯ ИНФОРМАЦИОННЫХ КОНСТРУКЦИЙ (ВЫВЕСОК): г. Москва, Комсомольский пр-т, д. 28 - часть 1

Заказчик: АО "Московский дворец молодежи"

Договор: № 162/33 от 29.12.2016

ДИЗАЙН-ПРОЕКТ РАЗМЕЩЕНИЯ

ИНФОРМАЦИОННЫХ КОНСТРУКЦИЙ (ВЫВЕСОК)

по адресу:

г. Москва, Комсомольский пр-т, д. 28

Москва 2017

ПРАВИТЕЛЬСТВО МОСКВЫ

КОМИТЕТ ПО АРХИТЕКТУРЕ И ГРАДОСТРОИТЕЛЬСТВУ ГОРОДА МОСКВЫ

ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ ГОРОДА МОСКВЫ

32-33

-
-
-
-
-
-
-
-
-
-
-
-
-
-

Стадия

Лист

Листов

Н. контроль

Должность

Фамилия

Подпись

Дата

Юшин Г.А.

Цветкова И.Г.

Абрамов А.О.

Заказчик: АО "Московский Дворец Молодежи"
Объект: Московский дворец молодежи
Адрес: г. Москва, Комсомольский проспект, д. 28

Рук. бригады

МПКБ ГБУ "ГлавАПУ"

Вед. архитектор

Куннов Д.В.

Вед. архитектор

Дизайн-проект размещения информационных

конструкций (вывесок)

Договор № 162/33 от 29.12.2016

Дизайн-проект размещения информационных конструкций (вывесок) разработан по заказу АО Московский Дворец Молодежи,
для информационного оформления нежилого здания 1988 года постройки, расположенного по адресу:
г. Москва, Комсомольский пр-т, д. 28.
Дизайн-проект предусматривает создание упорядоченной системы размещения информационных конструкций, в которой учтены: сохранение

целостности визуального восприятия здания и его отдельных архитектурных элементов, удобство информирования жителей и гостей столицы

об арендаторах (товарах, услугах).
Процентное соотношение

суммарной площади поверхностей информационных конструкций к площади фасадов, на которых они размещаются

составляет:
- фасад по ул. Трубецкая - 6%
- фасад по Комсомольскому пр-ту - 3

- фасад по пер. Хользунова - 4%
- фасад со стороны усадьбы Трубецких - 5%
Для информационного оформления фасадов здания предлагается использовать следующие типы конструкций:

- Афиши (А1)

Временное информационные поле на мягкой основе. Конструкциями данного типа оформляется фасад по Комсомольскому пр-ту.
Расположение и габаритные размеры конструкций выполнить согласно проекту.

- Витринные конструкции (световые короба поз. 1-29; 30-142)
Информационные конструкции представляют собой короб толщиной 80 мм с внутренней подсветкой. В качестве лицевой стороны может
использоваться светопрозрачный пластик или баннерная ткань. Информационными конструкциями данного типа оформляются все фасады по
периметру здания. Расположение и габаритные размеры конструкций выполнить согласно проекту. Типовое схемы креплений конструкций см.
лист 20 данного альбома.

- Витринные конструкции (поз. В1-В89)
Витринные вывески (включая электронные носители-экраны). Габаритные размеры витринных конструкций не должны превышать половины
размера остекления витрины по высоте и половины размера остекления витрины по длине.
Расположение конструкций выполнить согласно проекту.

- Подвесные конструкции (поз. 143-150; 152-156)

Информационные конструкции представляют собой короб толщиной 80 мм с внутренней подсветкой. Конструкции размещаются на фасаде по
Комсомольскому  проспекту, на металлическом  каркасе, установленном  в пролете между  основными  колоннами  здания. В качестве  лицевой
стороны  может  использоваться  светопрозрачный  пластик  или  баннерная  ткань.  Задняя  часть  конструкции  закрывается  глухой  панелью
(композитный  материал  или  оцинкованная  сталь),  цвет  панели  -  серый.  Расположение  и  габаритные  размеры  выполнить  согласно  проекту.
Типовое схемы креплений конструкций см. лист 21 данного альбома.

- Подвесные конструкции (поз. П1-П5)

Информационные конструкции представляют блок световых коробов на металлическом каркасе, двусторонний, толщиной 80 мм с внутренней
подсветкой. Конструкции размещаются в галерее фасада по Комсомольскому проспекту. Металлический каркас устанавливается в пролете
между основными колоннами и фасадом здания. В качестве лицевой стороны может использоваться светопрозрачный пластик или баннерная
ткань. Плоскость светового короба делится на 4-ре информационных поля с каждой стороны. Эскиз конструкции, типовые схемы креплений и
габаритные размеры см. лист 21 данного альбома. Расположение конструкций выполнить согласно проекту.

- Настенная конструкция (световой короб поз. 151)
Информационные конструкции представляют собой короб толщиной 80 мм с внутренней подсветкой. В качестве лицевой стороны может
использоваться светопрозрачный пластик или баннерная ткань. Конструкция данного типа располагается на фасаде здания по
Комсомольскому пр-ту. Габаритные размеры конструкции 3000(h)х8000 мм.

- Настенные конструкции без подложки (поз. 30; 157-163)

Информационные конструкции представляют собой объемные буквы и знаки с внутренним подсветом без подложки. Конструкции данного типа
располагаются на фасаде по ул. Трубецкая и на фризе фасада со стороны усадьбы Трубецких. Расположение и габаритные размеры
конструкций выполнить согласно проекту.

- Консольные конструкции (поз. К1-К4)

Информационные конструкции представляют собой короб толщиной 80 мм с внутренней подсветкой, габаритный размер конструкции
800х800 мм. Информационные конструкции данного типа размещаются на фасаде здания со стороны усадьбы Трубецких.

- Информационные таблички
Конструкции данного типа располагаются на боковых стенках пилонов здания в зоне входных групп.
Проектом предлагается типовое решение входных групп см. лист 20 данного альбома.

Схема размещения объекта в структуре города и

района

Стадия

Лист

Листов

Н. контроль

Должность

Фамилия

Подпись

Дата

Юшин Г.А.

Цветкова И.Г.

Абрамов А.О.

Заказчик: АО "Московский Дворец Молодежи"

Объект: Московский дворец молодежи

Адрес: г. Москва, Комсомольский проспект, д. 28

Рук. бригады

МПКБ ГБУ "ГлавАПУ"

Вед. архитектор

Куннов Д.В.

Вед. архитектор

Дизайн-проект размещения информационных

конструкций (вывесок)

Договор № 162/33 от 29.12.2016

Схема расположения объекта

в городской среде

Схема расположения объекта в районе

- рассматриваемый объект

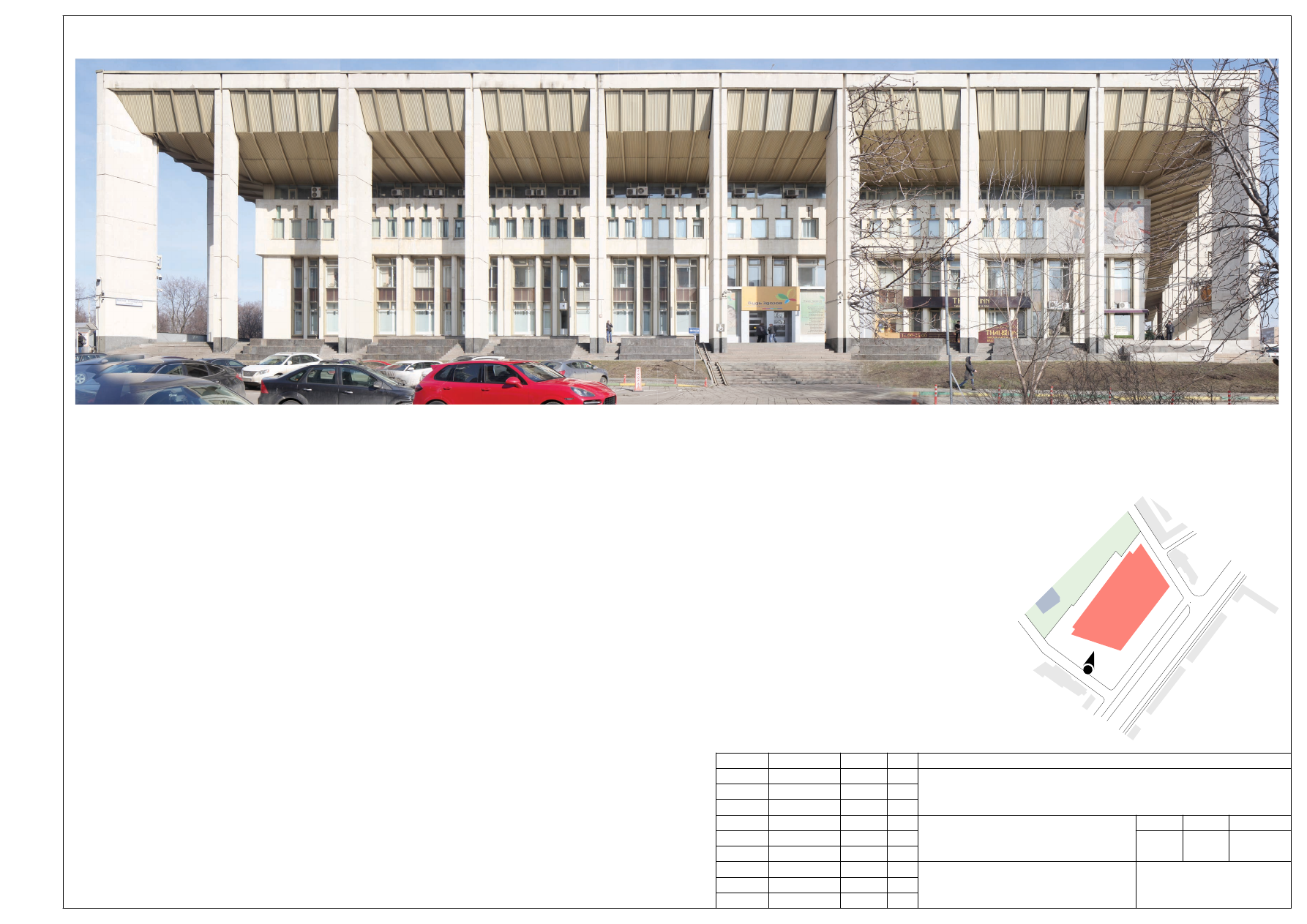

Фотофиксация. Фасад по ул. Трубецкая

Стадия

Лист

Листов

Н. контроль

Должность

Фамилия

Подпись

Дата

Юшин Г.А.

Цветкова И.Г.

Абрамов А.О.

Заказчик: АО "Московский Дворец Молодежи"

Объект: Московский дворец молодежи

Адрес: г. Москва, Комсомольский проспект, д. 28

Рук. бригады

МПКБ ГБУ "ГлавАПУ"

Вед. архитектор

Куннов Д.В.

Вед. архитектор

Дизайн-проект размещения информационных

конструкций (вывесок)

Договор № 162/33 от 29.12.2016

Комсомольск

ий

пр

-т

пе

р. Х

оль

зун

ова

Трубец

кая

ул.

ФОТОФИКСАЦИЯ. ФАСАД ПО УЛ. ТРУБЕЦКАЯ

Схема плана

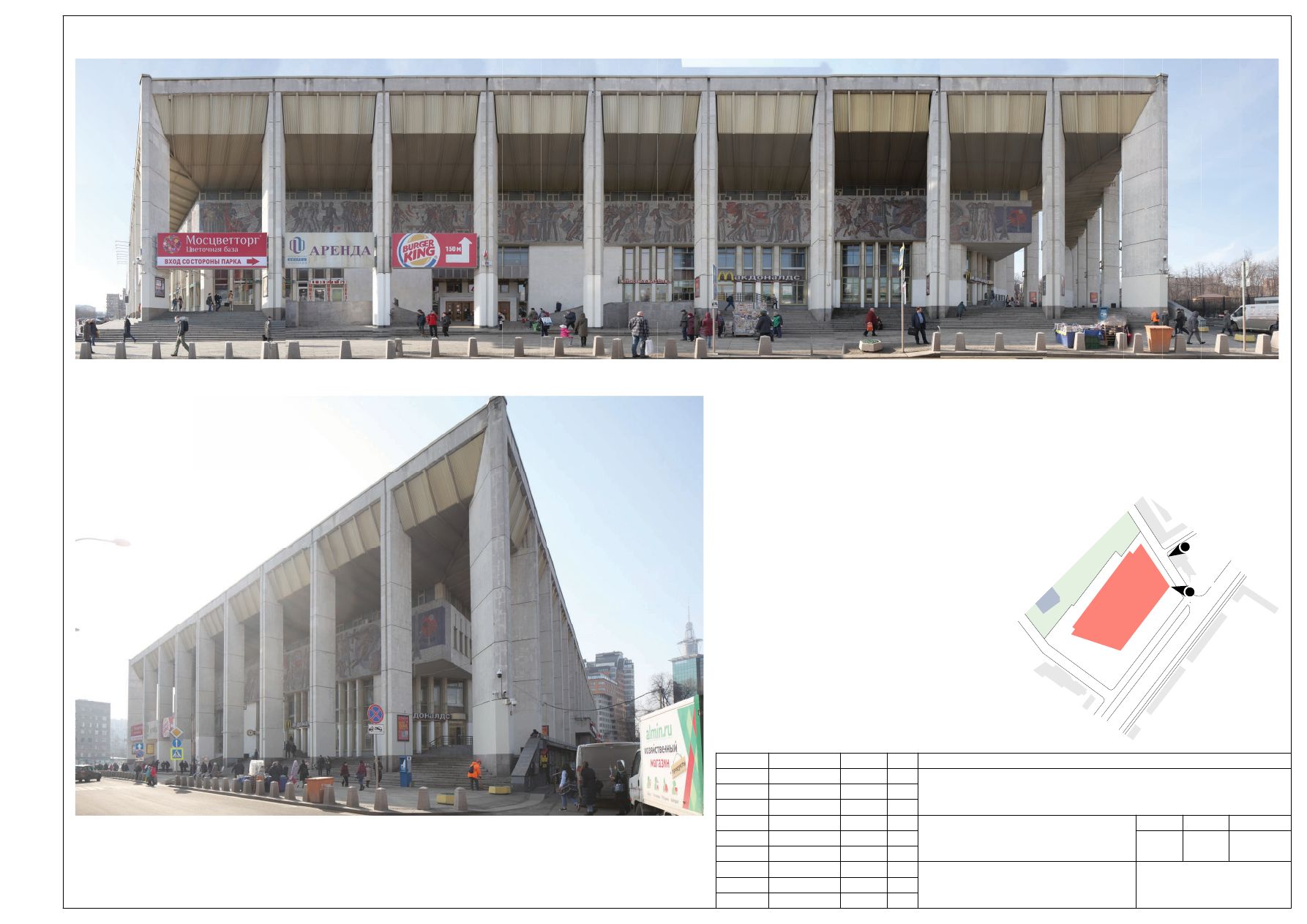

Фотофиксация. Фасад по Комсомольскому пр-ту

Стадия

Лист

Листов

Н. контроль

Должность

Фамилия

Подпись

Дата

Юшин Г.А.

Цветкова И.Г.

Абрамов А.О.

Заказчик: АО "Московский Дворец Молодежи"

Объект: Московский дворец молодежи

Адрес: г. Москва, Комсомольский проспект, д. 28

Рук. бригады

МПКБ ГБУ "ГлавАПУ"

Вед. архитектор

Куннов Д.В.

Вед. архитектор

Дизайн-проект размещения информационных

конструкций (вывесок)

Договор № 162/33 от 29.12.2016

Комсомольск

ий

пр

-т

пе

р. Х

оль

зун

ова

Трубец

кая

ул.

ФОТОФИКСАЦИЯ. ФАСАД ПО КОМСОМОЛЬСКОМУ ПРОСПЕКТУ

Схема плана

Фотофиксация. Вид 1-4

Стадия

Лист

Листов

Н. контроль

Должность

Фамилия

Подпись

Дата

Юшин Г.А.

Цветкова И.Г.

Абрамов А.О.

Заказчик: АО "Московский Дворец Молодежи"

Объект: Московский дворец молодежи

Адрес: г. Москва, Комсомольский проспект, д. 28

Рук. бригады

МПКБ ГБУ "ГлавАПУ"

Вед. архитектор

Куннов Д.В.

Вед. архитектор

Дизайн-проект размещения информационных

конструкций (вывесок)

Договор № 162/33 от 29.12.2016

Комсомольск

ий

пр

-т

пе

р. Х

оль

зун

ова

Трубец

кая

ул.

ФОТОФИКСАЦИЯ

ВИД 1

ВИД 2

ВИД 4

ВИД 3

Вид 3, 4

Вид 1, 2

Схема плана

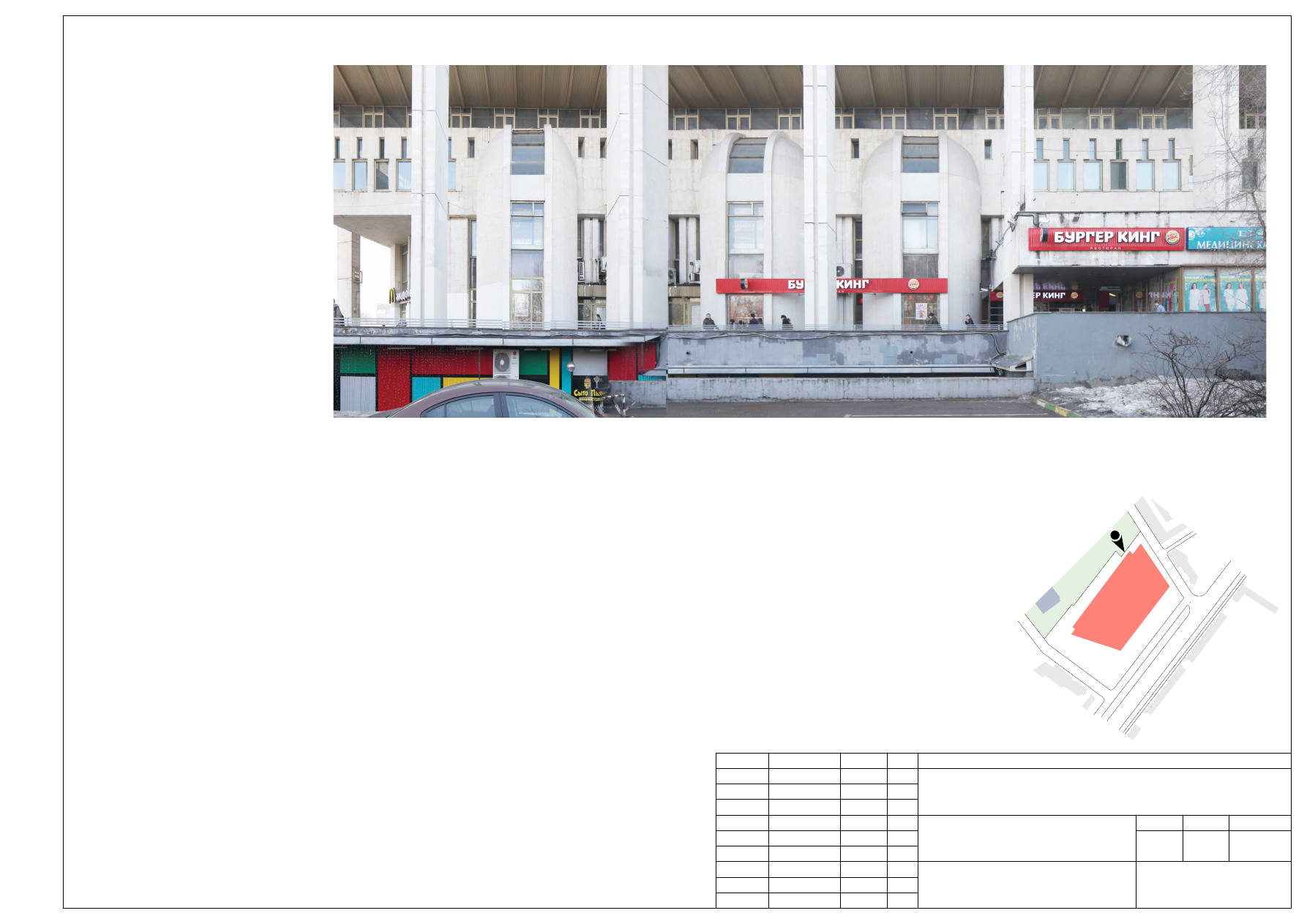

Фотофиксация. Фасад по пер. Хользунова. Вид 5

Стадия

Лист

Листов

Н. контроль

Должность

Фамилия

Подпись

Дата

Юшин Г.А.

Цветкова И.Г.

Абрамов А.О.

Заказчик: АО "Московский Дворец Молодежи"

Объект: Московский дворец молодежи

Адрес: г. Москва, Комсомольский проспект, д. 28

Рук. бригады

МПКБ ГБУ "ГлавАПУ"

Вед. архитектор

Куннов Д.В.

Вед. архитектор

Дизайн-проект размещения информационных

конструкций (вывесок)

Договор № 162/33 от 29.12.2016

Комсомольск

ий

пр

-т

пе

р. Х

оль

зун

ова

Трубец

кая

ул.

ФОТОФИКСАЦИЯ. ФАСАД ПО ПЕР. ХОЛЬЗУНОВА

ВИД 5

Вид 5

Схема плана

Фотофиксация. Вид 5

Стадия

Лист

Листов

Н. контроль

Должность

Фамилия

Подпись

Дата

Юшин Г.А.

Цветкова И.Г.

Абрамов А.О.

Заказчик: АО "Московский Дворец Молодежи"

Объект: Московский дворец молодежи

Адрес: г. Москва, Комсомольский проспект, д. 28

Рук. бригады

МПКБ ГБУ "ГлавАПУ"

Вед. архитектор

Куннов Д.В.

Вед. архитектор

Дизайн-проект размещения информационных

конструкций (вывесок)

Договор № 162/33 от 29.12.2016

Комсомольск

ий

пр

-т

пе

р. Х

оль

зун

ова

Трубец

кая

ул.

ФОТОФИКСАЦИЯ. ВИД 5

Вид 6

Схема плана

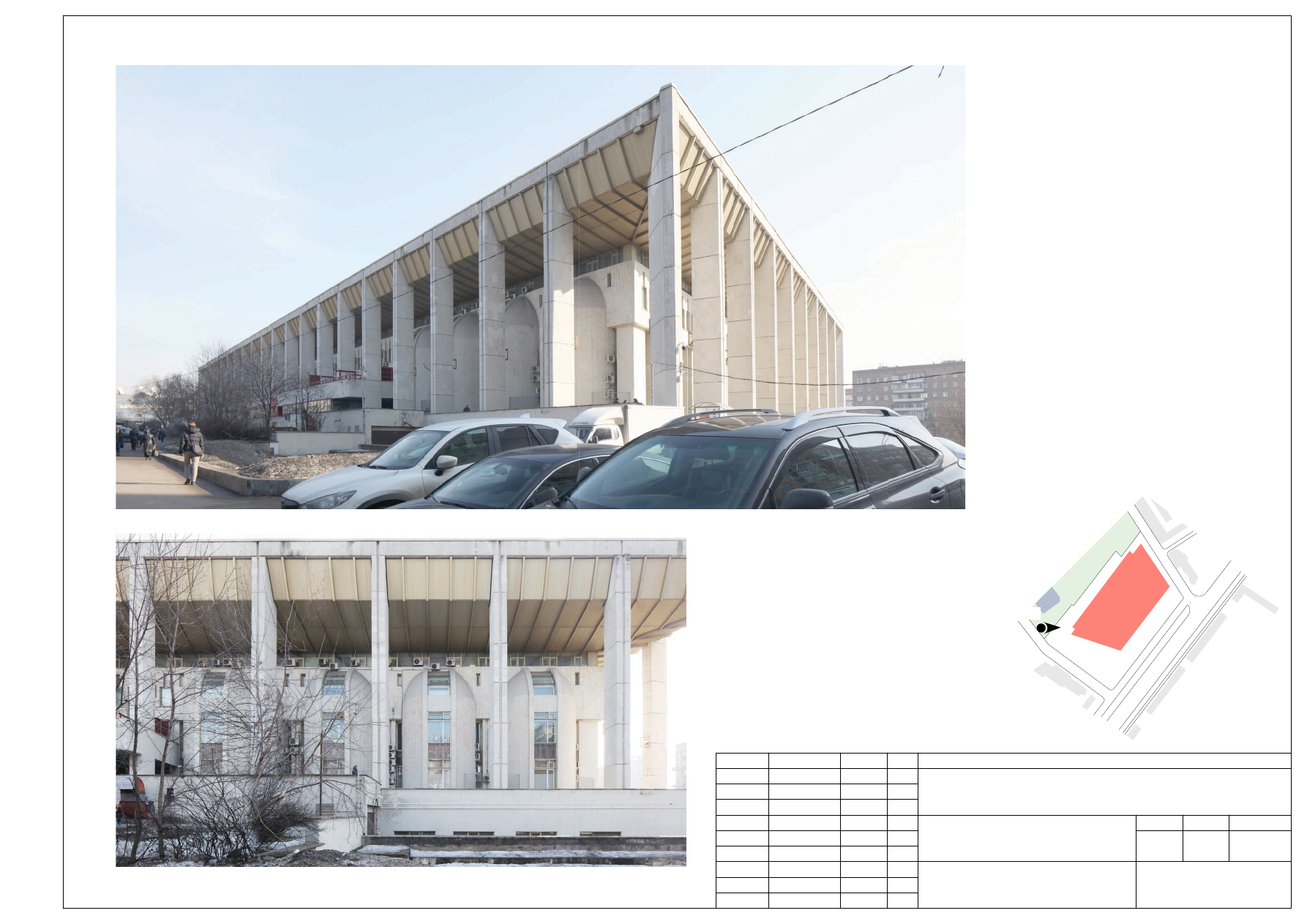

Фотофиксация. Вид 6

Стадия

Лист

Листов

Н. контроль

Должность

Фамилия

Подпись

Дата

Юшин Г.А.

Цветкова И.Г.

Абрамов А.О.

Заказчик: АО "Московский Дворец Молодежи"

Объект: Московский дворец молодежи

Адрес: г. Москва, Комсомольский проспект, д. 28

Рук. бригады

МПКБ ГБУ "ГлавАПУ"

Вед. архитектор

Куннов Д.В.

Вед. архитектор

Дизайн-проект размещения информационных

конструкций (вывесок)

Договор № 162/33 от 29.12.2016

Комсомольск

ий

пр

-т

пе

р. Х

оль

зун

ова

Трубец

кая

ул.

ФОТОФИКСАЦИЯ. ВИД 6

Вид 6

Схема плана

Фотофиксация. Вид 7

Стадия

Лист

Листов

Н. контроль

Должность

Фамилия

Подпись

Дата

Юшин Г.А.

Цветкова И.Г.

Абрамов А.О.

Заказчик: АО "Московский Дворец Молодежи"

Объект: Московский дворец молодежи

Адрес: г. Москва, Комсомольский проспект, д. 28

Рук. бригады

МПКБ ГБУ "ГлавАПУ"

Вед. архитектор

Куннов Д.В.

Вед. архитектор

Дизайн-проект размещения информационных

конструкций (вывесок)

Договор № 162/33 от 29.12.2016

Комсомольск

ий

пр

-т

пе

р. Х

оль

зун

ова

Трубец

кая

ул.

ФОТОФИКСАЦИЯ. ВИД 7

Вид 6

Схема плана

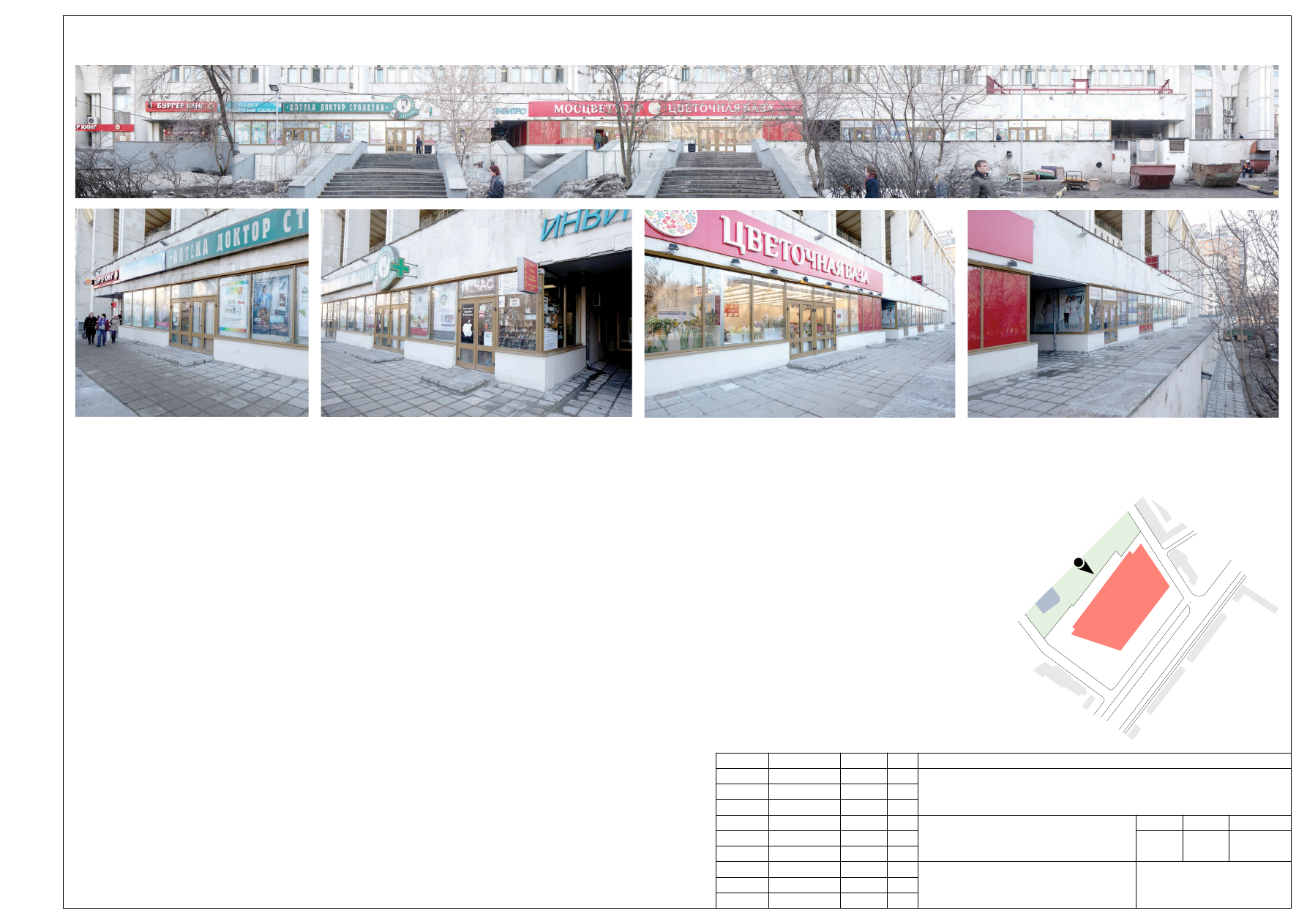

Фотофиксация. Вид 8-12

Стадия

Лист

Листов

Н. контроль

Должность

Фамилия

Подпись

Дата

Юшин Г.А.

Цветкова И.Г.

Абрамов А.О.

Заказчик: АО "Московский Дворец Молодежи"

Объект: Московский дворец молодежи

Адрес: г. Москва, Комсомольский проспект, д. 28

Рук. бригады

МПКБ ГБУ "ГлавАПУ"

Вед. архитектор

Куннов Д.В.

Вед. архитектор

Дизайн-проект размещения информационных

конструкций (вывесок)

Договор № 162/33 от 29.12.2016

Вид 8

ФОТОФИКСАЦИЯ. ВИД 8

Схема плана

Вид 9

Вид 11

Вид 10

Вид 12

ФОТОФИКСАЦИЯ. ВИД 9

ФОТОФИКСАЦИЯ. ВИД 10

ФОТОФИКСАЦИЯ. ВИД 11

ФОТОФИКСАЦИЯ. ВИД 12

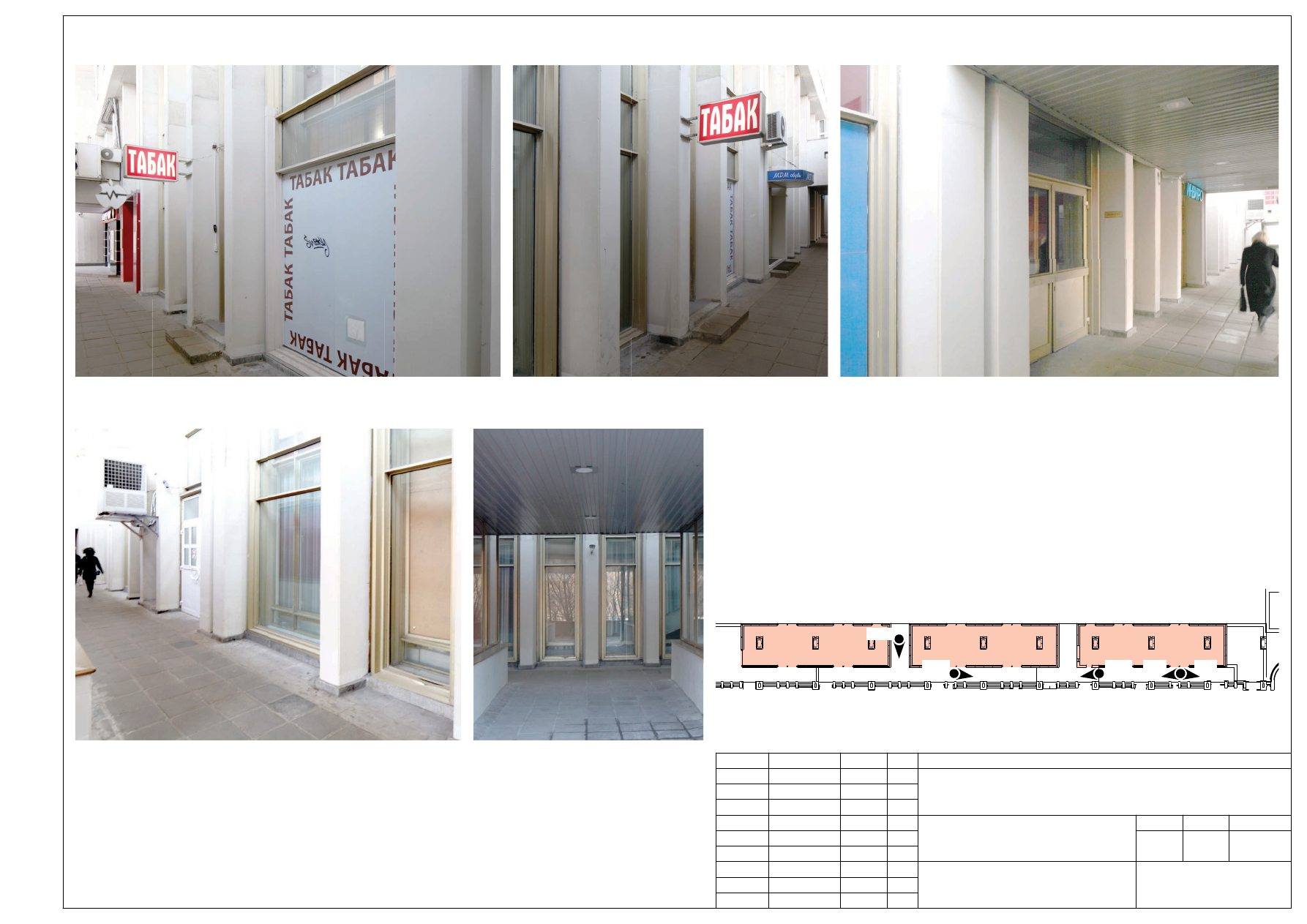

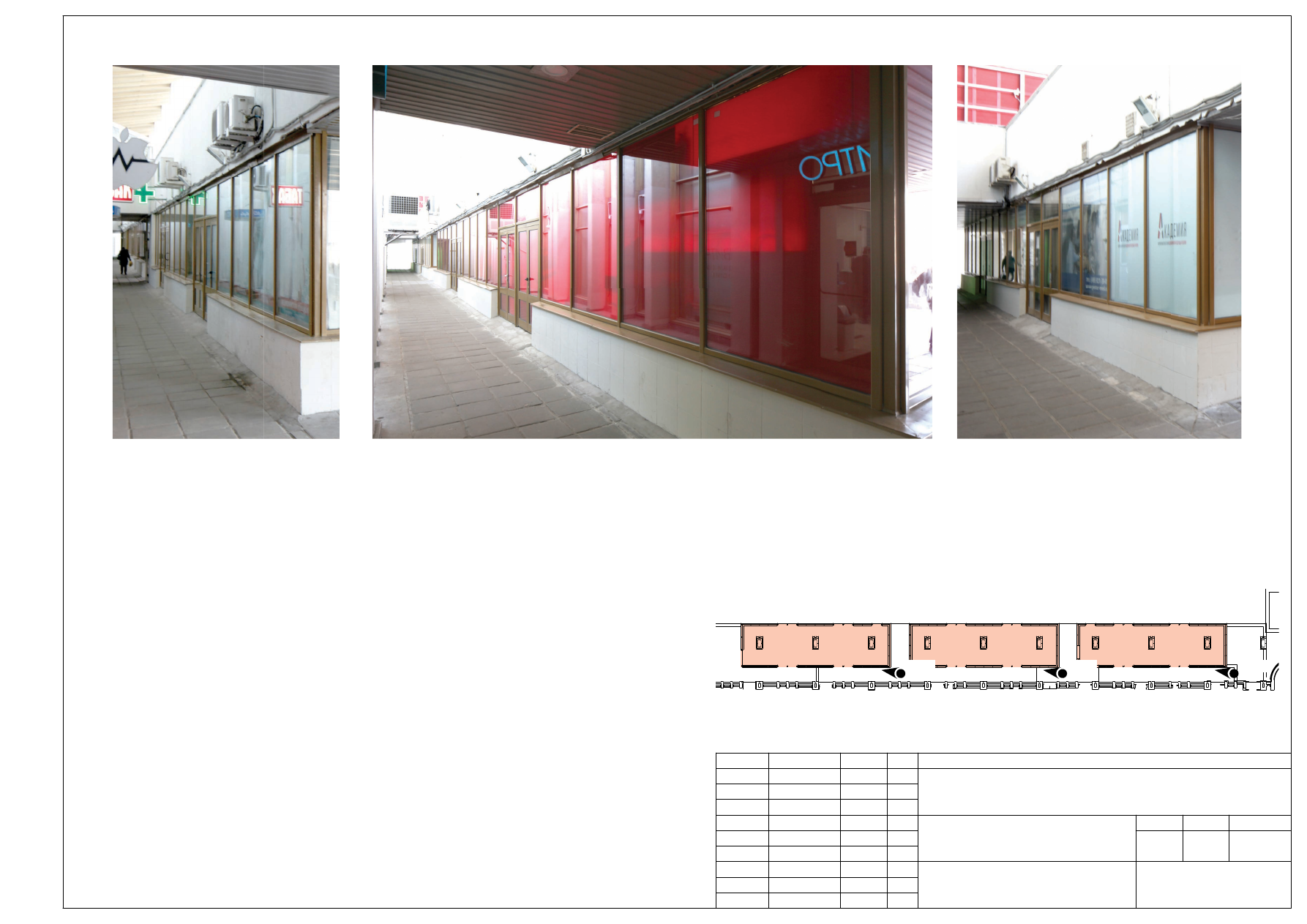

Фотофиксация. Вид 13-15

Стадия

Лист

Листов

Н. контроль

Должность

Фамилия

Подпись

Дата

Юшин Г.А.

Цветкова И.Г.

Абрамов А.О.

Заказчик: АО "Московский Дворец Молодежи"

Объект: Московский дворец молодежи

Адрес: г. Москва, Комсомольский проспект, д. 28

Рук. бригады

МПКБ ГБУ "ГлавАПУ"

Вед. архитектор

Куннов Д.В.

Вед. архитектор

Дизайн-проект размещения информационных

конструкций (вывесок)

Договор № 162/33 от 29.12.2016

ФОТОФИКСАЦИЯ. ВИД 13

Схема плана

ФОТОФИКСАЦИЯ. ВИД 14

ФОТОФИКСАЦИЯ. ВИД 15

Вид 13

Вид 14

Вид 15

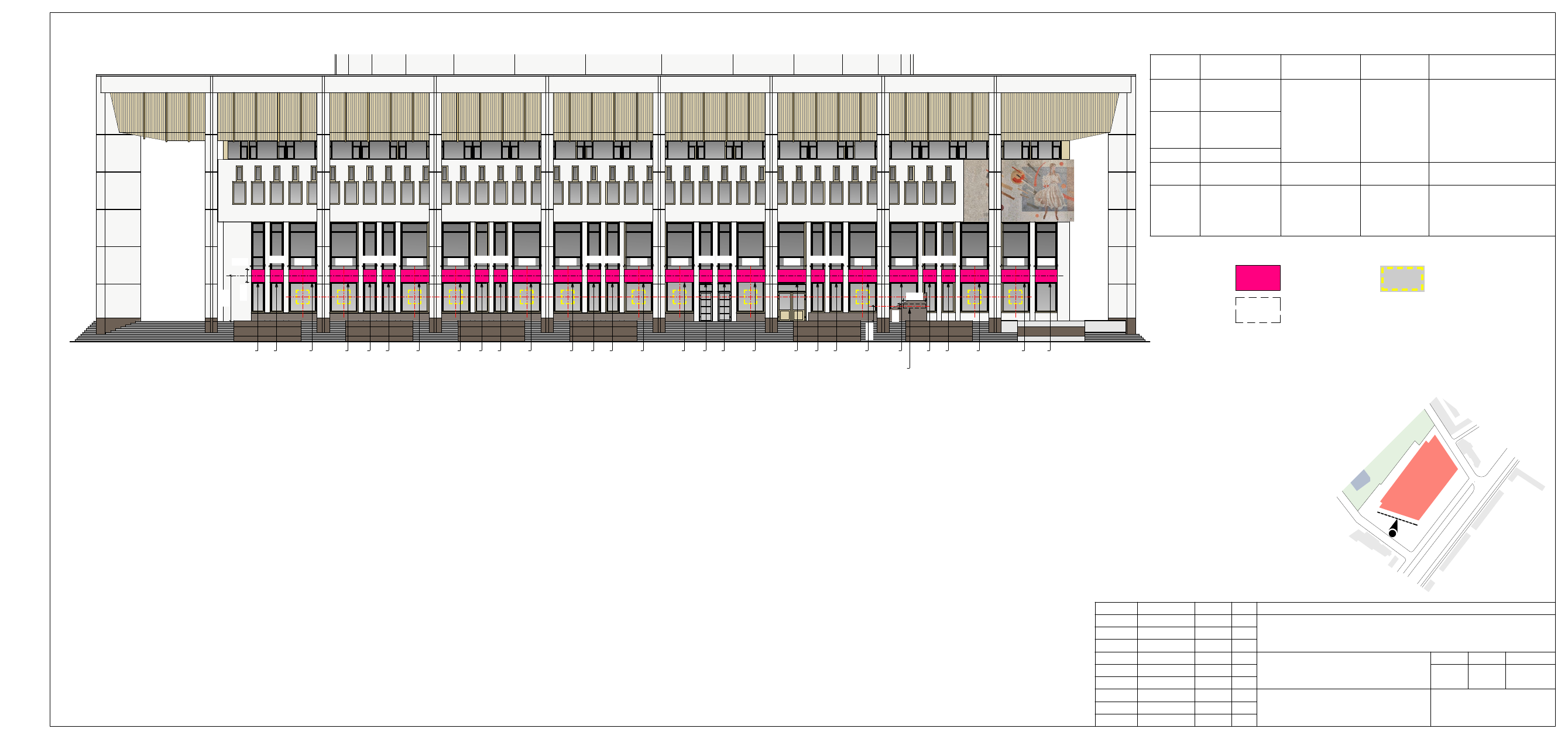

Фасад по ул. Трубецкая. Схема размещения

информационных конструкций с привязкой.

М 1:200

Стадия

Лист

Листов

Н. контроль

Должность

Фамилия

Подпись

Дата

Юшин Г.А.

Цветкова И.Г.

Абрамов А.О.

Заказчик: АО "Московский Дворец Молодежи"

Объект: Московский дворец молодежи

Адрес: г. Москва, Комсомольский проспект, д. 28

Рук. бригады

МПКБ ГБУ "ГлавАПУ"

Вед. архитектор

Куннов Д.В.

Вед. архитектор

Дизайн-проект размещения информационных

конструкций (вывесок)

Договор № 162/33 от 29.12.2016

1 100

000

2 300

1 100 1 100

2 300

1 100 1 100

2 300

1 100 1 100

2 300

1 100 1 100

2 300

1 100 1 100

2 300

1 100 1 100

2 300

1 800

650

350

Вывеска

В1

В2

В3

В4

В5

В6

В7

В8

В9

В10

В11

В12

Вывеска

В1

9 10

13 14

17 18

21 22

25 26

Комсомольск

ий

пр

-т

пе

р. Х

оль

зун

ова

Трубец

кая

ул.

ФАСАД ПО УЛ. ТРУБЕЦКАЯ. СХЕМА РАЗМЕЩЕНИЯ ИНФОРМАЦИОННЫХ КОНСТРУКЦИЙ С ПРИВЯЗКОЙ

Схема плана

2300 х 1000

3-4; 7-8; 11-12;

15-16; 19-20;

23-24; 27-28

1-2; 5-6; 9-10;

13-14; 17-18;

21-22; 25-26

1100 х 1000

ЭКСПЛИКАЦИЯ ИНФОРМАЦИОННЫХ КОНСТРУКЦИЙ (ВЫВЕСОК)

Световой короб

Витринная

1800 х 1000

1800 х 350

Объемные буквы и знаки

Настенная

В1-В12

1/2 длинны

1/2 высоты

витрины

Витринные конструкции

(включая электронные

носители-экраны)

Витринная

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

- световой короб

- вывеска без подложки

- витринная вывеска

1. Данный лист смотреть совмесно с листами 04; 20-21.

2. Перед изготовлением информационных конструкций произвести фактические обмеры.

Тип конструкции

Габаритные размеры

(ДхВ) мм.

Примечание

Вид конструкции

Поз.

Подсвет - внутренний

см. лист 20

Объемные буквы и знаки с внутренним

подсветом без подложки
Максимальный размер конструкции

не должен превышать половины размера

остекления витрины по высоте и

половины размера остекления

витрины по длине

Фасад по Комсомольскому пр-ту. Галерея. Фрагмент

плана здания. Схема размещения информационных

конструкций с привязкой. М 1:200

Стадия

Лист

Листов

Н. контроль

Должность

Фамилия

Подпись

Дата

Юшин Г.А.

Цветкова И.Г.

Абрамов А.О.

Заказчик: АО "Московский Дворец Молодежи"

Объект: Московский дворец молодежи

Адрес: г. Москва, Комсомольский проспект, д. 28

Рук. бригады

МПКБ ГБУ "ГлавАПУ"

Вед. архитектор

Куннов Д.В.

Вед. архитектор

Дизайн-проект размещения информационных

конструкций (вывесок)

Договор № 162/33 от 29.12.2016

9 500

7 500

000

7 500

9 500

900

Вывеска

7 500

8 000

7 500

000

28 000

300

А1

Вывеска

000

650

2 300

1 100 1 100

2 300

1 100 1 100

2 300

1 100 1 100

2 300

1 100 1 100

2 300

1 100 1 100

2 300

1 100 1 100

2 300

1 950

2 400

1 950

2 300

1 100 1 100

2 300

1 100 1 100

2 300

1 100 1 100

2 300

000

Вывеска

В13

В14

В15

В16

В17

В18

В19

В20

В21

В22

В23

В24

В25

В26

В27

В28

В29

Вывеска

6 0

000

6 00

Вывеска

А1

В1

143

34 35

38 39

42 43

46 47

50 51

54 55

64 65

68 69

72 73

144

145

146

147

148

149

150

151

152

153

154

155

156

П5

П4

П3

П2

П1

Контур козырька

143

144

145

146

147

148

149

150

152

153

154

155

156

Комсомольск

ий

пр

-т

пе

р. Х

оль

зун

ова

Трубец

кая

ул.

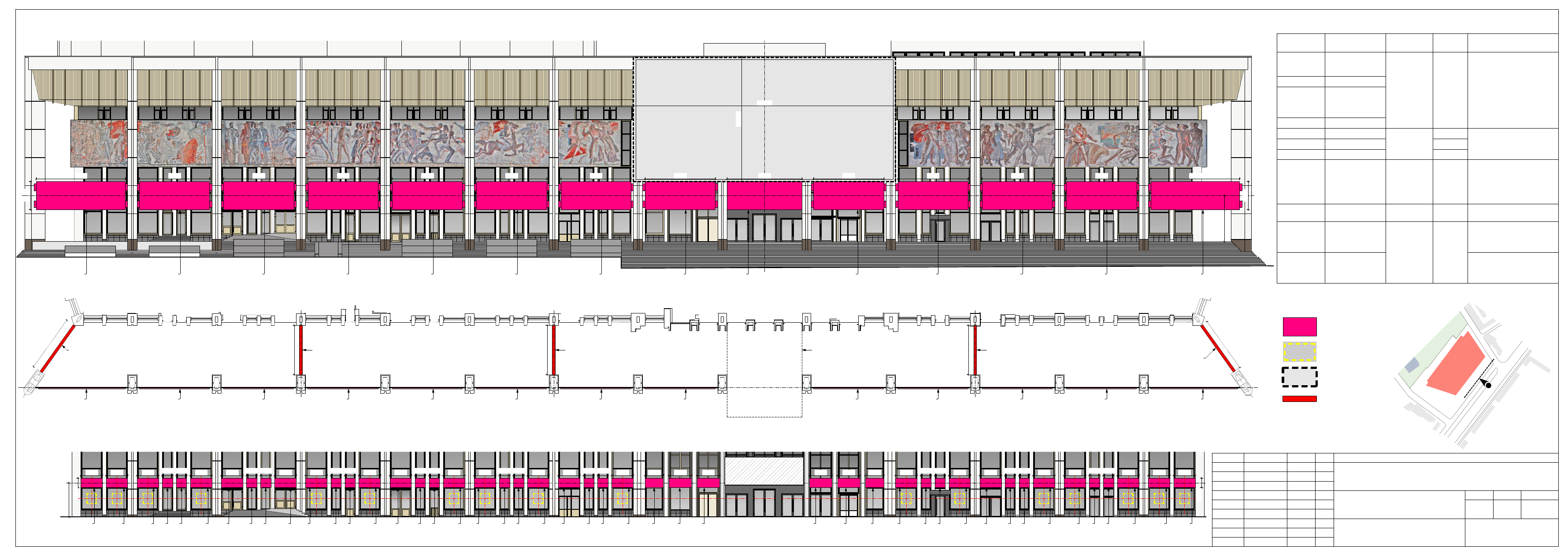

ФАСАД ПО КОМСОМОЛЬСКОМУ ПР-ТУ. СХЕМА РАЗМЕЩЕНИЯ ИНФОРМАЦИОННЫХ КОНСТРУКЦИЙ С ПРИВЯЗКОЙ

ФАСАД ПО КОМСОМОЛЬСКОМУ ПР-ТУ. ГАЛЕРЕЯ. СХЕМА РАЗМЕЩЕНИЯ ИНФОРМАЦИОННЫХ КОНСТРУКЦИЙ С ПРИВЯЗКОЙ

Схема плана

1950 х 1000

57; 62

34-35; 38-39; 42-43;

46-47; 50-51; 54-55;

64-65; 68-69; 72-73

1100 х 1000

ЭКСПЛИКАЦИЯ ИНФОРМАЦИОННЫХ КОНСТРУКЦИЙ (ВЫВЕСОК)

Световой короб

Витринная

2300 х 1000

31-33; 36-37; 40-41;

44-45; 48-49; 52-53;

56; 63; 66-67; 70-71;

74-76
58-61

2400 х 1000

1. Данный лист смотреть совмесно с листами 04; 20-21

2. Перед изготовлением информационных конструкций произвести фактические обмеры.

8000 х 3000

151

143; 156

9500 х 3000

Световой короб

Подвесная

7500 х 3000

144-150; 152-155

В1-В12

1/2 длинны

1/2 высоты

витрины

Витринные

конструкции

(включая

электронные

носители-экраны)

Витринная

28000 х 13300

А1

Настенная

Афиша

Настенная

Подвесная

ФРАГМЕНТ ПЛАНА ЗДАНИЯ

6000 х 1000

П1; П5

5000 х 1000

П2-П4

Подвесная

Блок световых

коробов

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

- световой короб

- витринная вывеска

- афиша

- подвесная конструкция

(блок световых коробов)

Тип

конструкции

Габаритные

размеры (ДхВ) мм.

Примечание

Вид

конструкции

Поз.

Подсвет - внутренний

см. лист 20

Подсвет - внутренний

см. лист 21

Максимальный размер

конструкции не должен

превышать половины

размера остекления

витрины по высоте

и половины размера

остекления витрины по длине

Временное информационное

поле на мягкой основе

Подсвет - внутренний. Двусторонний,

по 4 информационных поля на каждую

сторону. Габарит информационного поля -

800(h)х1350 мм.

Эскиз констукции см. лист 21

Подсвет - внутренний. Двусторонний,

по 4 информационных поля на каждую

сторону. Габарит информационного поля -

800(h)х1100 мм.

Эскиз констукции см. лист 21

Фасад по пер. Хользунова. Фрагмент 1. Схема

размещения информационных конструкций с

привязкой. М 1:200

Стадия

Лист

Листов

Н. контроль

Должность

Фамилия

Подпись

Дата

Юшин Г.А.

Цветкова И.Г.

Абрамов А.О.

Заказчик: АО "Московский Дворец Молодежи"

Объект: Московский дворец молодежи

Адрес: г. Москва, Комсомольский проспект, д. 28

Рук. бригады

МПКБ ГБУ "ГлавАПУ"

Вед. архитектор

Куннов Д.В.

Вед. архитектор

Дизайн-проект размещения информационных

конструкций (вывесок)

Договор № 162/33 от 29.12.2016

В ы в е с к а _

1 830

2 300

1 100 1 100 1 100

1 100

1 100 1 100

2 300

1 100 1 100

2 300

1 100 1 100

2 300

000

730

000

Вывеска

В30

В31

В32

В33

В34

В35

Вывеска

2 300

1 100 1 100

2 300

000

750

Вывеска

В1

79 80 81 82

83 84 85

87 88 89

91 92 93

96 97

Комсомольск

ий

пр

-т

пе

р. Х

оль

зун

ова

Трубец

кая

ул.

ФАСАД ПО ПЕР. ХОЛЬЗУНОВА. СХЕМА РАЗМЕЩЕНИЯ ИНФОРМАЦИОННЫХ КОНСТРУКЦИЙ С ПРИВЯЗКОЙ

ФРАГМЕНТ 1

Схема плана

1. Данный лист смотреть совмесно с листами 04; 20-21

2. Перед изготовлением информационных конструкций произвести фактические обмеры.

2300 х 1000

78-79; 86-87;

90-91; 94-95;

80-82; 83-85;

88-89; 92-93;

96-97

1100 х 1000

ЭКСПЛИКАЦИЯ ИНФОРМАЦИОННЫХ КОНСТРУКЦИЙ (ВЫВЕСОК)

Световой короб

Витринная

1830 х 1000

В30-В35

1/2 длинны

1/2 высоты

витрины

Витринные конструкции

(включая электронные

носители-экраны)

Витринная

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

- световой короб

- вывеска без подложки

- витринная вывеска

Тип конструкции

Габаритные размеры

(ДхВ) мм.

Примечание

Вид конструкции

Поз.

Подсвет - внутренний

см. лист 20

Максимальный размер конструкции

не должен превышать половины размера

остекления витрины по высоте и

половины размера остекления

витрины по длине

содержание .. 1 2 ..
