Влияние деформаций массива грунта, вмещающего котлован - часть 7





93



Для определения степени влияния основных механических свойств грунтов на

коэффициент  k  были  выполнены  расчеты  и  проанализированы  зависимости
приращения  k  при  варьировании  деформационных  (Е)  и  прочностных  (

ϕ



и  с

характеристик.  При  определении  зависимости  был  рассмотрен  следующий
диапазон  изменения  прочностных  характеристик  грунтов:  угла  внутреннего
трения  песчаных  грунтов  средней  крупности,  средней  плотности  от  20°  до  40°;
удельного сцепления глинистых грунтов от 20 кПа до 50кПа. Модуль деформации
рассмотрен в интервале от 5МПа до 50МПа.

Из  анализа  полученных  результатов  следует,  что  дополнительные  усилия  в

распорной  системе  при  изменении  температуры  распорок  пропорциональны
модулю  деформации  грунта  и  практически  не  зависят  от  прочностных
характеристик грунта (рисунок 4.3.5). Вариация коэффициента к, определенная из

условия  δ=

𝒌

𝒎𝒂𝒙

−𝒌

𝒎𝒊𝒏

𝒌

𝒎𝒂𝒙

·100%

,  составила  для

ϕ



и  с  8%  и  1%  соответственно,  что

является точностью расчетов МКЭ.



Рисунок 4.3.5 - Зависимость коэффициента к=

∆𝑵

𝒕

∆𝒕



от деформационных (Е) и

прочностных (ϕ и с) характеристик грунтов: 1 - к(Е); 2 - к(ϕ); 3 - к(с)





0.00

0.50

1.00

1.50

2.00

5/20

20/30

35/40

50/50

Е, МПа / φ, град.; с, кПа

δ=8 %

δ=86 %

δ=1 %

94



Для  рассмотренных  гидрогеологических  условий  с  высоким  (на  отметке

поверхности)  и  низким  (на  отметке  дна  котлована)  уровнем  подземных  вод,  а
также  при  отсутствии  подземных  вод  установлено  следующее.  Приращения
усилий  в  конструкциях  ограждения  котлована  за  счет  повышения  температуры
распорок  на  Δt=60°С,  определенные  в  условиях  отсутствия  грунтовых  вод  в  4,2
раза  (для  усилий  в  распорной  системе)  и  2,9  раза  (для  изгибающих  моментов  в
ограждающей стенке) больше относительно значений, полученных при высоком
уровнем грунтовых вод (таблица 4.3.5, рисунок 4.3.6).

При  этом  дополнительные  усилия  в  распорной  системе  ∆N

t

практически  не

зависят  от  наличия  или  отсутствия  подземных  вод  (рисунок  4.3.7).  Вариация

коэффициента  к,  определенная  из  условия  δ=

𝒌

𝒎𝒂𝒙

−𝒌

𝒎𝒊𝒏

𝒌

𝒎𝒂𝒙

·100%

,  составила  2%,  что

является точностью расчетов МКЭ.

Влияние  изменения  уровня  подземных  вод  на  приращения  усилий  в

конструкциях  ограждения  котлована  обусловлено  уменьшением  начальных  (до
изменения  температуры  распорок)  усилий  от  гидростатического  давления
подземных вод на ограждающую стенку.

Таблица  4.3.5  -  Максимальные  значения  приращений  усилий  в  конструкциях
ограждения котлована при повышении температуры в распорках до 60°С

№

п/п

Исследуемый

параметр

Грунтовые

условия

Приращение усилий в

распорной системе

θ

𝑵



(%) и

ограждении котлована

θ

𝑴

 (%),

при повышении температуры

распорок на Δt=60,°С

θ

𝑵



θ

𝑴



Гидро-

геологические

условия

Пески средние

средней плотности

44÷184

17÷50







95





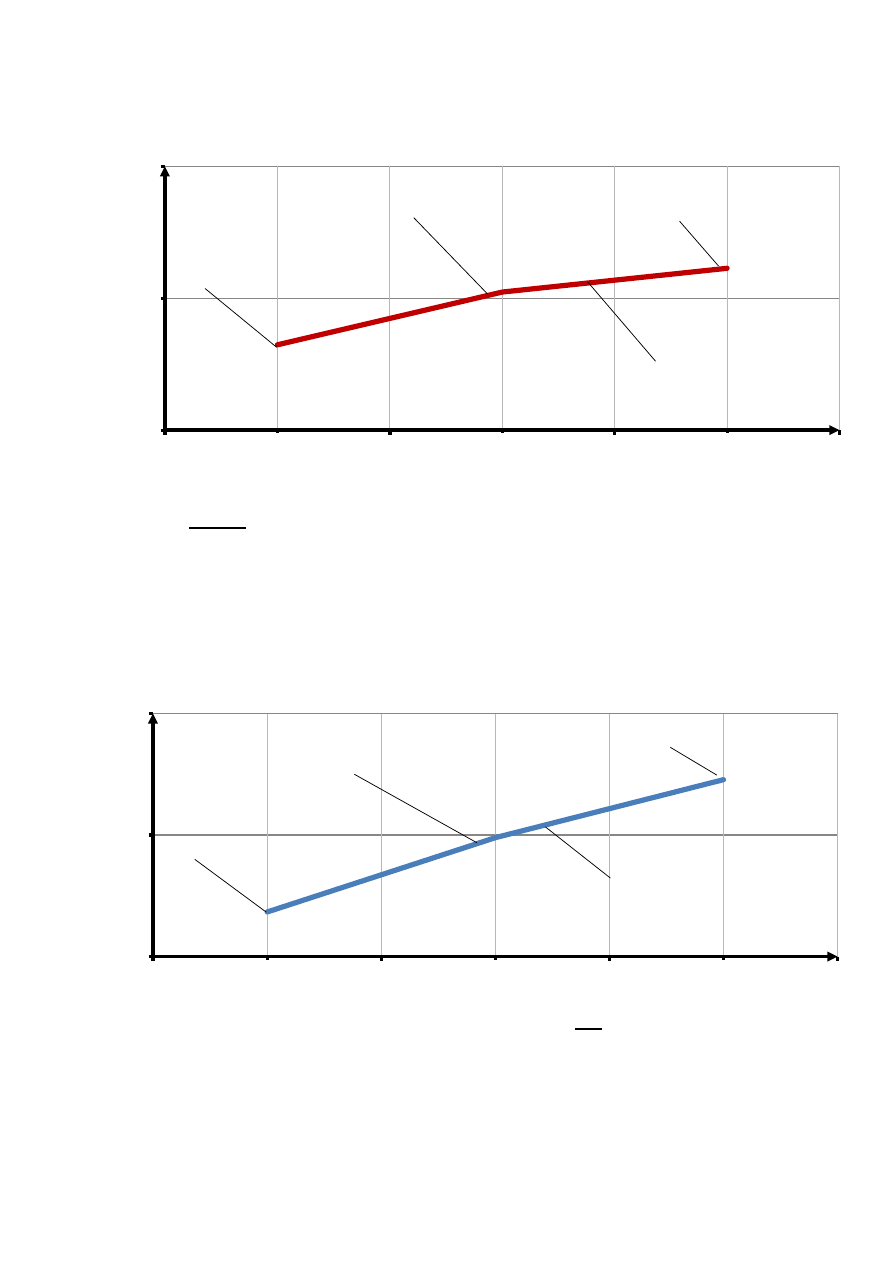

Рисунок 4.3.6 - Зависимость приращения усилий в распорной системе

θ

𝑵

=

𝑵

𝒕𝒊

−𝑵

𝒕𝟎

𝑵

𝒕𝟎

∙ 𝟏𝟎𝟎% от изменения температуры распорок в различных

гидрогеологических условиях







Рисунок 4.3.7 - Зависимость коэффициента к=

∆𝑵

𝒕

∆𝒕



от глубины залегания

грунтовых вод





0.00

150.00

300.00

-3

-6

-12

ϴ

N

, %

Н,м

δ=47%

Высокий уровень

подзмных вод

Низкий уровень

подзмных вод

Отсутвие

подзмных вод

1.35

1.38

1.41

-3

-6

-12

Н, м

δ=2 %

Высокий уровень

подзмных вод

Низкий уровень

подзмных вод

Отсутвие

подзмных вод

96



4.4 Влияние параметров ограждающих конструкций котлована

На приращения усилий в распорных конструкциях ограждения котлована при

изменении  температуры  распорок  наибольшее  влияние  оказывает  глубина
котлована  и  длина  распорок.  Отношение  максимальных  значений

θ

𝑵



к

минимальным,  выраженное  через  δ

N

=

θ

𝑵𝒎𝒂𝒙

θ

𝑵𝒎𝒊𝒏

θ

𝑵𝒎𝒂𝒙

·100%,

составляет  порядка  70%

при  изменении  глубины  котлована  и  порядка  50%  при  изменении  длины
распорок. Для остальных параметров δ

N



определено от 2% до 15%.

Приращения усилий в ограждающей стене δ

M

=

θ

𝑴𝒎𝒂𝒙

θ

𝑴𝒎𝒊𝒏

θ

𝑴𝒎𝒂𝒙

·100%

практически в

той же степени, что и приращения усилий в распорных конструкциях зависят от
глубины  котлована  и  длины  распорок.  При  этом  установлено  существенное
влияние жесткости ограждающей стены δ

M

≈25-80%.

Значения  δ  для  приращений  усилий  в  распорной  системе  и  ограждающей

стене  практически  прямо  пропорциональны  длине  распорок.  Влияние  глубины
котлована обусловлено, в первую очередь, начальными усилиями в конструкциях
ограждения котлована, определенными статическим расчетом.

Гистограммы  приращений  усилий  в  распорной  системе  котлована  при

изменении  температуры  распорок  для  рассмотренных  параметров  ограждающей
конструкции  котлована  приведены  на  рисунке  4.4.1.  Максимальные  значений
приращения усилий в элементах котлована сведены в таблицу 4.4.1.





97



Таблица  4.4.1  -  Значения  δ  приращений  усилий  в  конструкциях  ограждения
котлована  при  повышении  температуры  в  распорках  до  60°С,  для  различных
параметров котлована

№

п/п

Исследуемый

параметр

Грунтовые

условия

δ, % приращений усилий в

распорной системе

θ

𝑵



и

ограждении котлована

θ

𝑴



при

повышении температуры

распорок на Δt=60,°С

δ

N



δ

M





Глубина

котлована


Пески средние ср.

пл.

68

57

Суглинки

тугопласт.

68

54

Длина

распорных

конструкций

Пески средние ср.

пл.

48

52

Суглинки

тугопласт.

50

48

Жесткость

ограждающей

стены

котлована

Пески средние ср.

пл.

10

50

Суглинки

тугопласт.

25

Жесткость

распорных

конструкций

Пески средние ср.

пл.

25

Суглинки

тугопласт.

Разуплотнение

грунта на

контакте с

ограждением

Пески средние ср.

пл.

Суглинки

тугопласт.

Примечания:

δ

N

=

θ

𝑁𝑚𝑎𝑥

θ

𝑁𝑚𝑖𝑛

θ

𝑁𝑚𝑎𝑥

·100%

δ

M

=

θ

𝑀𝑚𝑎𝑥

θ

𝑀𝑚𝑖𝑛

θ

𝑀𝑚𝑎𝑥

·100%





98



а)





б)





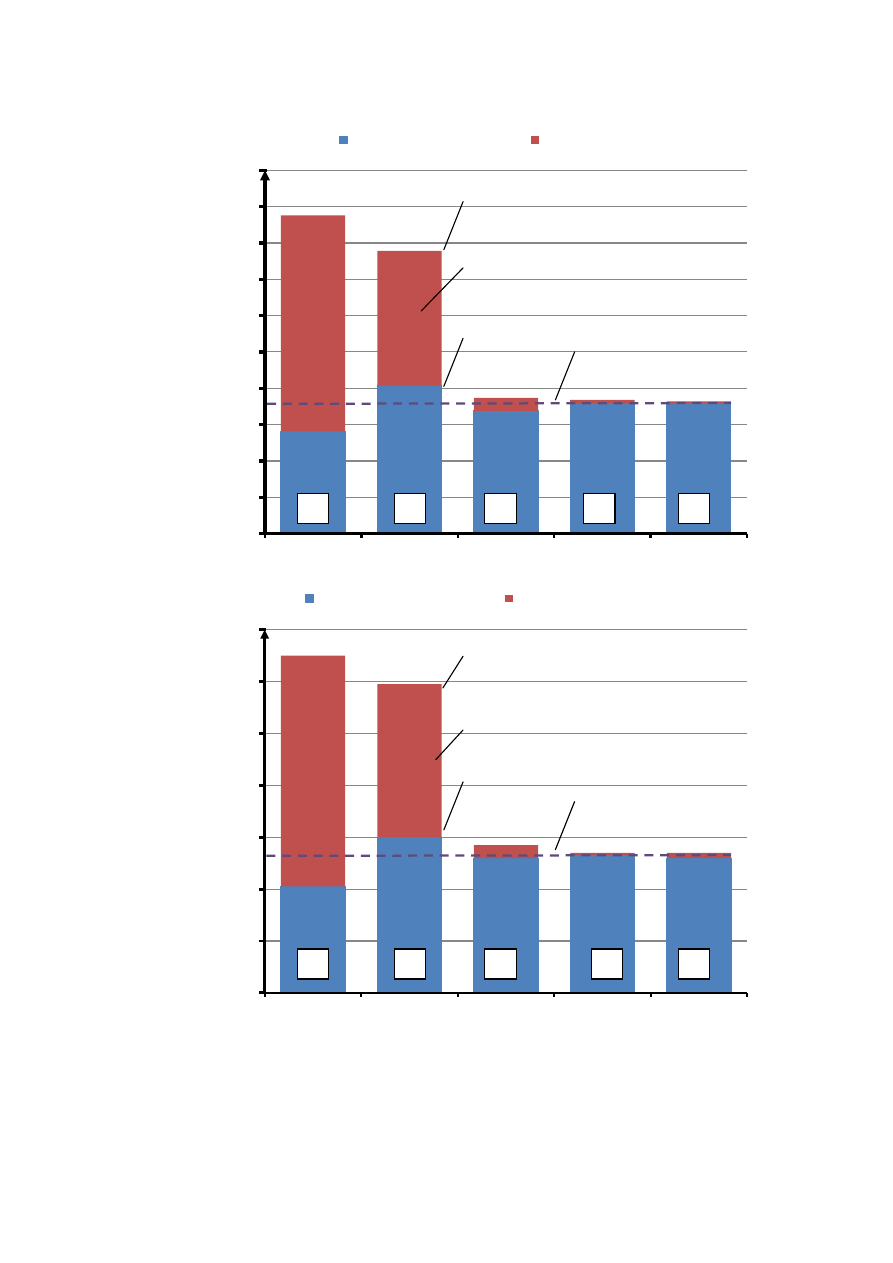

Рисунок 4.4.1 - Гистограмма приращений усилий

θ

𝑵



в распорной системе при

повышении температуры распорок на Δt=60°С для различных параметров котлована

(1 -

глубина котлована; 2 - длина распорок; 3 - жесткость ограждающей стены; 4 -

жесткость распорной системы; 5 - разуплотнение грунта на контакте с ограждением

котлована). а) в песчаных грунтах; б) в пылевато-глинистых грунтах





68%

48%

10%

3%

2%

50

100

150

200

250

300

350

400

450

500

Минимальные значения

Максимальные значения

68%

50%

9%

2%

4%

20

40

60

80

100

120

140

Минимальные значения

Максимальные значения

θ

N

, %

θ

мах



θ

мin



θ

исх.



δ



θ

мах



δ



θ

мin



θ

исх.



99



а)



б)



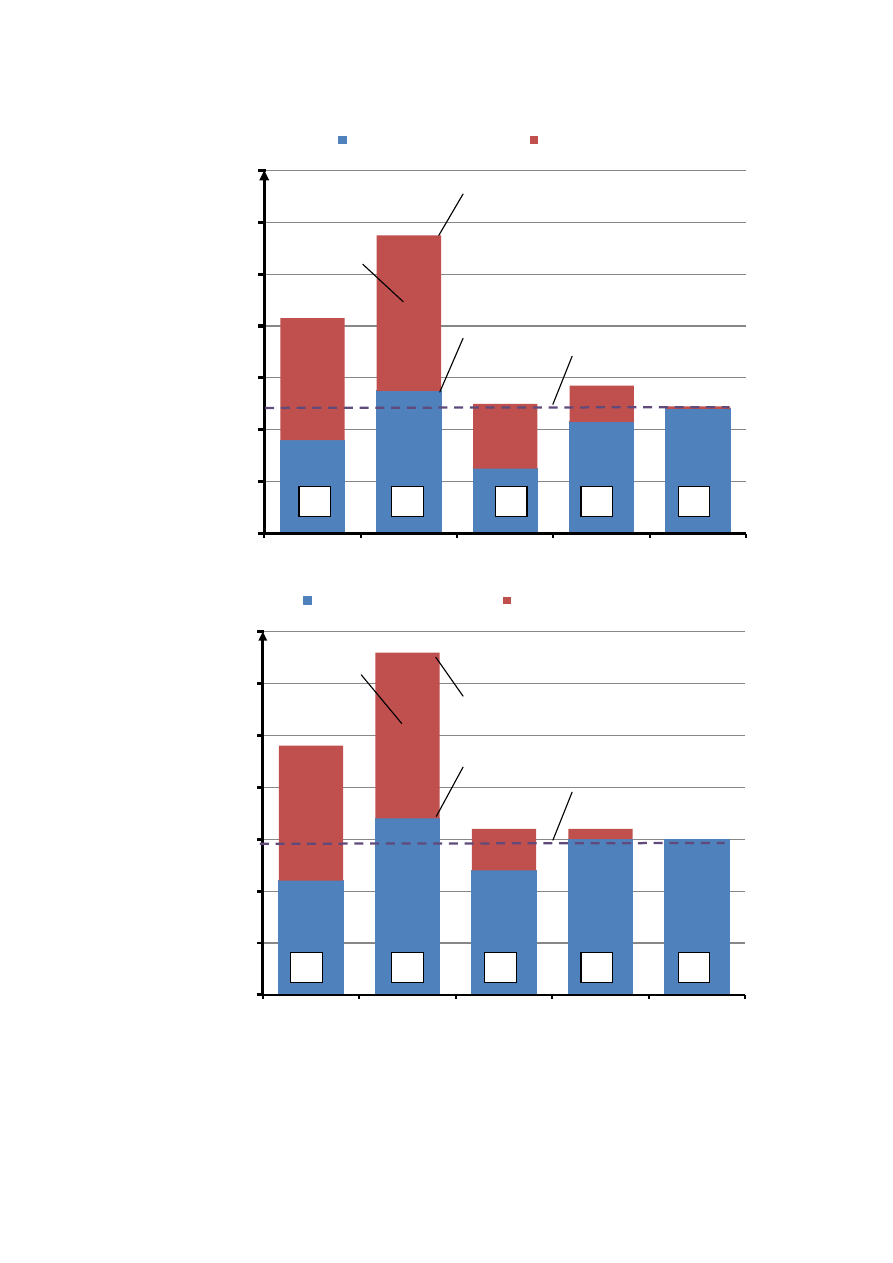

Рисунок 4.4.2 - Гистограмма приращений усилий

θ

𝑴



в распорной системе при

повышении температуры распорок на Δt=60°С для различных параметров котлована

(1 -

глубина котлована; 2 - длина распорок; 3 - жесткость ограждающей стены; 4 -

жесткость распорной системы; 5 - разуплотнение грунта на контакте с ограждением

котлована). а) в песчаных грунтах; б) в пылевато-глинистых грунтах

57%

52%

50%

25%

2%

20

40

60

80

100

120

140

Минимальные значения

Максимальные значения

54%

48%

25%

6%

0%

10

15

20

25

30

35

Минимальные значения

Максимальные значения

θ

M

, %

θ

мах



θ

мin



θ

M

исх.



δ



θ

мах



δ



θ

M

мin



θ

исх.



100



Из  рассмотренных  параметров  ограждающих  конструкций  котлована

наибольшее  влиянияе  на  дополнительные  усилия  в  распорной  системе  при
изменении  температуры  оказывает  длина  распорок.  Дополнительные  усилия
практически  прямо  пропорциональны  длине  распорок.  В  меньшей  степени
влияют  жесткость  ограждающей  стены  и  жесткость  распорных  конструкций.
Глубина  котлована  практически  не  оказывает  влияние  на  дополнительные
"температурные" усилия в распорках (таблица 4.4.2, рисунок 4.4.3).

При  разуплотнении  грунта  на  контакте  с  ограждающей  стенкой  возможно

незначительное до 20% снижение дополнительных усилий в распорках.


Таблица 4.4.2 - Коэффициенты к  при повышении температуры в распорках

на 60°С, для различных параметров котлована и ограждающих конструкций

№

п/п

Исследуемый параметр

к

δ

1

, %

к

min



к

max



Глубина котлована

1,39

1,41

-4

Длина распорных конструкций

1,52

2,91

48

Жесткость ограждающей стены

котлована

1,24

1,38

10

Жесткость распорных конструкций

1,12

1,58

29

Разуплотнение грунта на контакте с

ограждением

1,11

1,37

-19

Примечания:

1

 -

δ=

𝑘

max

−𝑘

min

𝑘

max

∙ 100%

2

  -

знак  "-"  указывает  на  уменьшение  коэффициента  к  при  увеличении

рассматриваемого параметра




101








Рисунок 4.4.3 - Гистограмма приращений коэффициента к=

∆𝑵

𝒕

∆𝒕



в распорной

системе при повышении температуры в распорках до 60°С для различных

параметров котлована: 1 - глубина котлована; 2 - длина распорок; 3 - жесткость

ограждающей стены; 4 - жесткость распорной системы; 5 - разуплотнение грунта

на контакте с ограждением котлована





-4%

48%

10%

29%

-19%

0.00

0.50

1.00

1.50

2.00

2.50

3.00

3.50

Кmin

Кmax

к

δ

k

max

k

min

102



4.5 Обобщение результатов численных исследований

Обобщая  результаты  численных  исследований  влияния  изменения

температуры распорок на усилия в конструкциях ограждения котлованов, можно
заключить следующее:

Влияние  грунтовых  условий  на  усилия  в  конструкциях  ограждения

котлована  при  повышении  температуры  распорок  существенное.  Возникающие
усилия  пропорциональны  жесткости  массива  грунта,  окружающего  котлован.
Максимальные значения получены для песков плотного сложения, минимальные -
для  песков  средней  плотности,  мелких  и  пылеватых,  рыхлых  песков  любой
крупности, глин и суглинков мягкопластичных.

 -

Увеличение  усилий  в  конструкциях  ограждения  котлована  при  изменении

температуры распорок практически прямо пропорциональны их длине.

Влияние  глубины  котлована,  жесткости  ограждающих  и  распорных

конструкций  ограждения  котлована  на  дополнительные  усилия  в  распорной
системе  незначительно,  в  то  же  время  существенно  для  усилий  в  ограждающей
стене.  При  этом  глубина  котлована  и  глубина  залегания  подземных  вод
оказывают  значительное  влияние  на  приращение  усилий  в  распорных
конструкциях  относительно  начальных  усилий,  определенных  статическим
расчетом. Это влияние обусловлено зависимостью начальных усилий от давления
грунта и гидростатического давления подземных вод на ограждающую стенку.

Влияние  возможного  разуплотнения  грунта  на  контакте  с  ограждающей

стенкой на дополнительные усилия – не существенное, а на приращения усилий
практически отсутствует.

Обобщенные результаты исследований приведены в таблице 4.5.1.





103



Таблица  4.5.1  -  Обобщенная  ведомость  влияния  рассмотренных  параметров  на
приращения  усилий

θ

𝑵

,

θ

𝑴



и  дополнительные  усилия  ∆N

t

,



∆M

t



в  конструкциях

ограждения котлованов

Исследуемый параметр

Влияние исследуемых параметров на

значения δ

1

, %

усилия в конструкциях

ограждения котлованов при

повышении температуры распорок

низкое

(>25%)

среднее

(25-75%)

высокое

(<75%)

Грунтовые условия





δ

N

=95

δ

M

=94

δ

ΔN

=87

δ

ΔM

=80

Длина распорных конструкций





δ

N

=50

δ

M

=52

δ

ΔN

=48

δ

ΔM

=52



Глубина котлована



δ

ΔN

=4

δ

N

=68

δ

M

=57

δ

ΔM

=58



Гидрогеологические условия

δ

ΔN

=2

δ

ΔM

=10

δ

N

=76

δ

M

=66



Жесткость ограждающей стены

котлована

δ

N

=10

δ

ΔN

=10

δ

M

=50

δ

ΔM

=72



Жесткость распорных

конструкций



δ

N

=3

δ

M

=25

δ

ΔN

=29

δ

ΔM

=33



Разуплотнение



грунта на контакте

с ограждением



δ

N

=4

δ

M

=2

δ

ΔN

=19

δ

ΔM

=14





Примечания:

1

 -

значения δ определены из условия:

δ

N

=

θ

𝑁𝑚𝑎𝑥

θ

𝑁𝑚𝑖𝑛

θ

𝑁𝑚𝑎𝑥

·100%;

δ

M

=

θ

𝑀𝑚𝑎𝑥

θ

𝑀𝑚𝑖𝑛

θ

𝑀𝑚𝑎𝑥

·100%;

δ

ΔN

=

𝛥𝑁

𝑚𝑎𝑥

−𝛥𝑁

𝑚𝑖𝑛

𝛥𝑁

𝑚𝑎𝑥

·100%;

δ

ΔM

=

𝛥𝑀

𝑚𝑎𝑥

−𝛥𝑀

𝑚𝑖𝑛

𝛥𝑀

𝑚𝑎𝑥

·100%





104



Выводы по главе 4

На  основе  анализа  результатов  численных  исследований  можно  сделать

следующие выводы:

1.

Определение  усилий  в  распорках  ограждающей  конструкции  котлована  с

учетом  изменения  температуры  последних  по  схеме  с  неподвижно-жесткими
опорами приводит к значительному завышению дополнительных усилий.

2.

На  формирование  напряженного  состояния  распорных  и  ограждающих

конструкций котлована оказывает влияние податливость ограждающих стен при
удлинении распорок за счет повышения температуры последних. Более жесткий
грунт  за  ограждающей  стеной  при  прочих  равных  условиях  обуславливает  в
распорках наибольшие усилия.

В среднем при повышении температуры распорок на 30°С приращения усилий

в  конструкциях  ограждения  котлованов  относительно  усилий,  определенных
статическим расчетом, составляют: 60% - для усилий в распорной системе; 15% -
для изгибающих моментов в ограждающей стене.

3.

Глубина  котлована,  жесткость  распорных  и  ограждающих  конструкций

ограждения котлованов влияют на усилия в распорной системе незначительно, в
то  же  время  существенно  влияют  на  дополнительные  усилия  в  ограждающей
стене.

4.

Напряженное  состояние  в  ограждающих  и  распорных  конструкциях

котлована линейно зависит от температуры окружающей среды при соблюдении
условия работы системы в упругой стадии.

5.

Исследования  проведены  для  малых  перемещений  ограждающих  стен  (до

1см),  но  предложенный  подход  может  быть  применим  к  условиям  больших
деформаций,  при  этом  зависимость  дополнительных  усилий  в  конструкциях
ограждения котлована могут быть нелинейными.





105



ГЛАВА 5. МЕТОДИКА ОПРЕДЕЛЕНИЯ УСИЛИЙ В РАСПОРНОЙ

СИСТЕМЕ КОНСТРУКЦИИ ОГРАЖДЕНИЯ КОТЛОВАНА ПРИ

ПОВЫШЕНИИ ТЕМПЕРАТУРЫ РАСПОРОК

Как  показано  в  главе  2  расчет  напряженного  состояния  конструкций

ограждения  котлована  методом  конечных  элементов  дает  достаточно  хорошую
сходимость  результатов  расчетов  и  экспериментальных  данных.  Однако
применение  этого  метода  требует  специального  программного  обеспечения,
позволяющего  моделировать  совместную  работу  конструкций  ограждения
котлована и массива грунта. При этом в настоящее время число геотехнических
программ,  реализующих  температурные  воздействия  прямым  или  косвенным
методом  ограничено.  Поэтому  была  поставлена  задача  разработки  методики,
позволяющей достаточно достоверно определить дополнительные температурные
усилия в распорной системе без выполнения численных расчетов с применением
конечно-элементных программ.

Область  применения  методики  -  котлованы  с  креплением  ограждающими

стенками сплошного типа (монолитная "стена в грунте", шпунтовое ограждение)
и  стенками  из  отдельных  элементов  (ограждение  из  металлических  прокатных
профилей,  железобетонных  и  металлических  свай),  с  одноярусной  распорной
системой  из  металлических  или железобетонных  конструкций,  устраиваемых во
всех разновидностях дисперсных грунтов ненарушенного сложения.

Методика  не  распространяется  на  котлованы  с  ограждением  в  виде

закрепленных  массивов  грунта  и  котлованы,  устраиваемые  в  набухающих,
пучинистых и мерзлых грунтах.

5.1 Обоснование расчетной схемы

При  температурных  воздействиях  удлинение  распорок  ограничено  отпором

грунта  (податливостью  ограждающих  стен  котлована).  Дополнительное  усилие,
возникающее в распорной системе при повышении температуры (рисунок 5.1.1),
возможно определить по условию равенства деформаций (5.1.1).

106



l=

l

t

 -

l

N













(5.1.1)

где

l

t

 -

удлинение распорки без препятствий:

l

t

= α·l·

t;

l

укорочение распорки дополнительной силой, возникающей в распорке за

счет отпора грунта:

l

N

=

𝑵

𝒕

∙𝒍

𝑬𝑨

l

фактическое удлинение распорки с учетом податливости грунта:

l=

𝑵

𝒕

С

𝒕



Здесь  α  -  коэффициент  линейного  температурного  расширения  материала
распорки;

l -

длина распорки;

t -

перепад температуры;

С

t



коэффициент  податливости  ограждающих  стен  при  температурных

деформациях распорок.



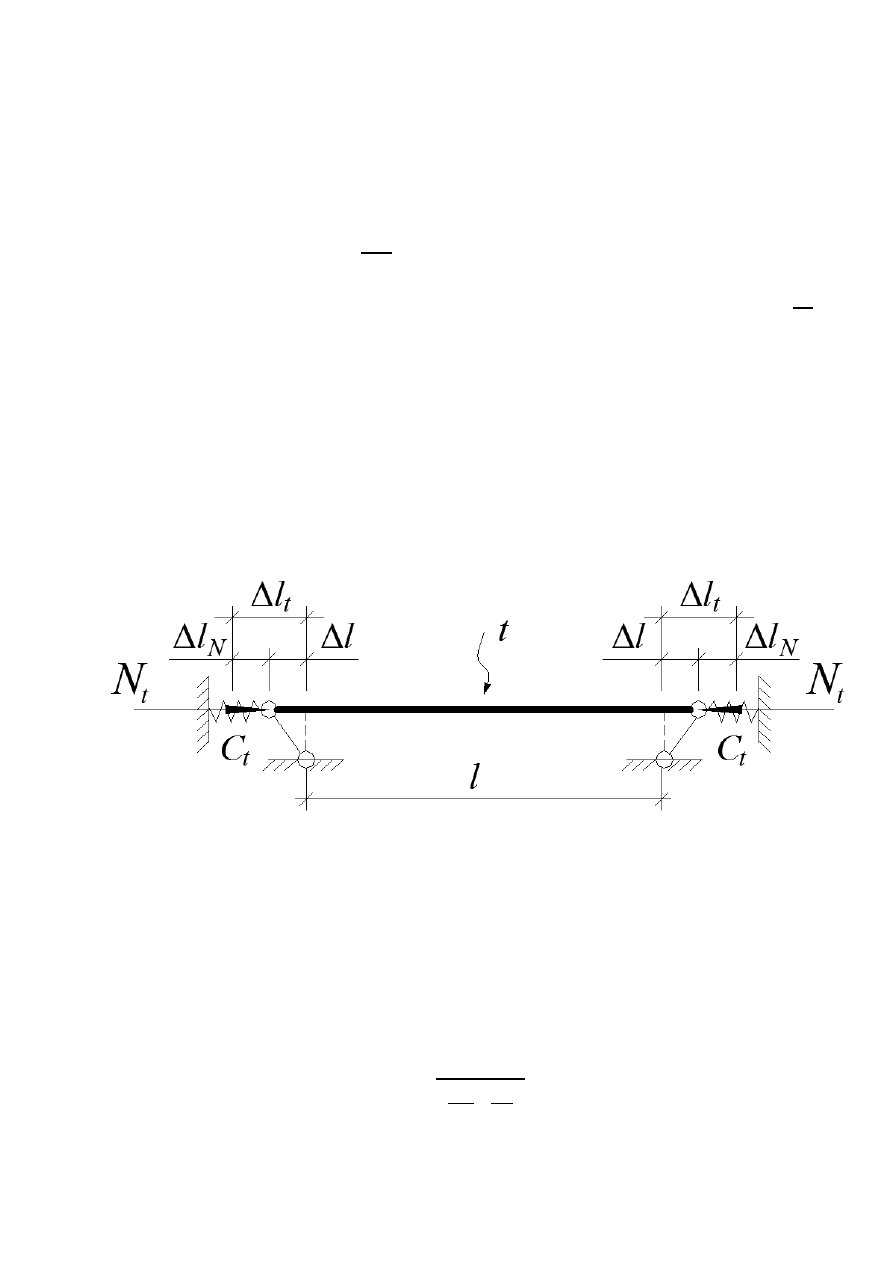

Рисунок 5.1.1 - Схема деформаций и усилий в распорке при изменении

температуры

Таким  образом,  дополнительное  усилие  в  распорных  конструкциях  N

t



при

повышении  температуры  с  учетом  податливости  ограждающих  стен  котлована,
характеризуемой коэффициентом С

t



возможно определить из условия:

N

t

=

𝜶·𝒍·

 𝒕

𝒍

𝑬𝑨

+

𝟏

С𝒕













(5.1.2)

107



где E – модуль упругости материала распорок, кН/м

2

A –

площадь поперечного сечения распорных конструкций на 1 м.п., м

2

5.2 Учет параметров, влияющих на коэффициент податливости

ограждающих стен при определении дополнительных усилий в распорной

системе

Для  определения  параметров  системы  "массив  грунта  -  ограждающая

конструкция  котлована"  влияющих  на  податливость  ограждающей  стены,  на
основании  результатов  численных  исследований  (глава  4)  были  определены
следующие  зависимости:  приращения  коэффициента  жесткости

θ

С𝒕



(при

максимальном  и  минимальном  значении  исследуемого  параметра)  и
относительного  приращения  коэффициента  жесткости  ∆

θ

С



(определенного  с

учетом приращения величины исследуемого параметра), по формулам:

θ

С

𝒕

=

С

𝒕,𝒎𝒂𝒙

С

𝒕,𝒎𝒊𝒏

С

𝒕,𝒎𝒂𝒙

∙ 𝟏𝟎𝟎%





(5.2.1)

θ

С

𝒕

=

θ

С𝒕

𝜻𝒎𝒊𝒏−𝜻𝒎𝒂𝒙

𝜻𝒎𝒊𝒏











(5.2.2)

где

С

𝒕,𝒎𝒂𝒙

 и

С

𝒕,𝒎𝒊𝒏

  -

значения  коэффициентов  при  максимальном  и

минимальном значении исследуемого параметра;
𝜻

𝒎𝒊𝒏

 и 𝜻

𝒎𝒂𝒙

 -

минимальное и максимальное значение исследуемого параметра.

Результаты анализа приведены в таблице 5.2.1.

Полученными  результатами  установлено,  что  податливость  ограждающей

стены  в  уровне  установки  распорной  системы  зависит  от  грунтовых  условий,
глубины установки распорок z и изгибной жесткости ограждающей стены ЕI.

Как  показано  в  главе  4  дополнительные  усилия  в  распорной  системе  при

изменении температуры распорок пропорциональны модулю деформации грунта
и практически не зависят от прочностных характеристик грунта. Таким образом,
для  определения  зависимостей  коэффициента  С

t



от  изгибной  жесткости

грунтовые условия приняты только по критерию деформируемости грунта (Е=5-

108



50  МПа).  Рассмотрен  диапазон  жесткостей  ограждающих  стен  EI=0,3375·10

  -

10,8·10



кНм

2



(кратный  значению  0,3375·10

5



кН·м

2

).  Указанный  диапазон

жесткостей  охватывает  наиболее  часто  встречающиеся  типы  ограждающих
конструкций  котлованов:  ограждение  из  металлопроката,  "стены  в  грунте"  из
бурокасательных и буросекущихся свай, а также стены траншейного типа.

Таблица  5.2.1  –  Влияние  параметров  системы  "массив  грунта  -  ограждающая
конструкция котлована" на коэффициент С

t



№

п.п.  Исследуемый параметр

Влияние параметров системы "массив

грунта - ограждающая конструкция

котлована" на приращение

θ

С

𝒕

, % и

относительное приращение (

θ

С

𝒕

, д.е.)

коэффициента С

t



низкое

(>10%)

ниже

среднего

(10-25%)

среднее

(25-75%)

высокое

(<75%)

Грунтовые условия







894

(0,99)

Глубина установки

распорок





55,6

(0,11)



Жесткость ограждающей

стены котлована



12,9

(0,005)





Глубина котлована

5,5

(0,07)







Гидрогеологические

условия

2,8

(0,01)







Жесткость распорных

конструкций

2,9

(0,006)







Как  показали  проведенные  исследования,  коэффициент  С

t



возрастает  с

увеличением  жесткости  ограждающей  стены.  На  рисунке  5.2.1  видно,  что  при
жесткости  стены  до  3,0·10

кН·м

2



(ограждения  из  металлопроката)  зависимости

гиперболические.  При  жесткости  стены  выше  указанной  (железобетонные
ограждения)

зависимости

близки

к

линейным,

что

обусловлено

распределительной  способностью  ограждения.  В  более  жестких  грунтах
интенсивности  увеличения  коэффициента  С

t



выше  по  сравнению  с  более

податливыми грунтами.















содержание      ..     5      6      7      8     ..
