Maßpru¨fung vom Stabende entfernt: Fu¨r Rundsta¨be

>150 mm, fu¨r Rundsta¨be in Genaula¨ngen >10 mm, fu¨r andere

Formen als Rund

>25 mm. Zusa¨tzlich kann vereinbart werden: Die Lage der Grenzabmaße, die Endenausfu¨hrung (z. B.

angefast, getrennt), die Geradheit, eine Pru¨fbescheinigung nach EN 10204. Bestellangaben: Menge, Erzeugnisform,
Nummer der Norm, Maße, Grenzabmaße, Formtoleranzen, Werkstoffnorm, Werkstoffbezeichnung, Fertigzustand, Ober-
fla¨chengu¨teklasse. Werkstoffe z. B. nach DIN EN 10088-3, DIN EN 10277.

Bezeichnungsbeispiel: 2t Rund EN 10278-20 h9 Lager 6000 EN 10277-3-38SMn28þC-Klasse 3. (Lager 6000: Lagerla¨n-
ge, Oberfla¨chengu¨teklasse 3).

DIN EN 10278 ist Ersatz fu¨r die Normen DIN 174, DIN 175, DIN 176, DIN 178, DIN 668; DIN 669, DIN 670, DIN 671,
DIN 59360, DIN 59361.

DIN EN 10218-2

Stahldraht und Drahterzeugnisse – Allgemeines – Drahtmaße und Toleranzen (Aug 1996)

In dieser Norm wurden die Grenzabmaße fu¨r den Durchmesser von rundem Draht und fu¨r die La¨ngen von Sta¨ben fest-
gelegt. Definition von Draht s. DIN EN 10079, s. Norm oder Abschn. 8.1.2.3.4.

DIN EN 10218-2 lo¨st die bisher geltenden Normen DIN 177 und DIN 2076 ab. Fu¨r Durchmesser von 0,05 mm bis 25,00 mm
wurden Bereiche mit zugeho¨rigen Grenzabmaßbereichen eingerichtet, wobei die beiden ersten Bereiche fu¨r verzinkten
Draht vorgesehen sind, die Bereiche 3 bis 5, in steigender Reihenfolge fu¨r die verlangte Pra¨zision, fu¨r blanken Draht.

Grenzabmaß des Durchmessers in

mm fu¨r Durchmesserbereiche T2 und T3 in ( ): 0,006 (/0,05 bis <0,12); 0,008 (/

0,12 bis

<0,15); 0,01 (/0,15 bis <0,23); 0,012 (/0,23 bis <0,33); 0,015 (0,20 bis <0,31/0,33 bis <0,52); 0,020 (0,31 bis

<0,55/0,52 bis <0,91); 0,025 (0,55 bis <0,86/0,91 bis <1,42); 0,030 (0,86 bis <1,24/1,42 bis <2,05); 0,035 (1,24 bis <1,69/
2,05 bis

<2,78); 0,04 (1,69 bis <2,20/2,78 bis <3,63); 0,045 (2,20 bis <2,78/3,63 bis <4,60); 0,050 (2,78 bis <3,43/4,60 bis

<5,67); 0,060 (3,43 bis <4,94/5,67 bis <8,17); 0,070 (4,94 bis <6,73/8,17 bis <11,12); 0,080 (6,73 bis <8,78/11,12 bis

<14,52); 0,090 (8,78 bis <11,12/14,52 bis <18,37); 0,10 (11,12 bis <13,72/18,37 bis <22,68); 0,12 (13,72 bis <19,76/22,68
bis

<25,00); 0,14 (19,76 bis <25,00/). Durchmesserbereich T1, T4 und T5 s. Norm.

Ein Stab ist ein gerichtetes, auf eine festgelegte La¨nge geschnittenes Stu¨ck Draht, Anhaltsangaben fu¨r Grenzabmaße
fu¨r die La¨nge und Geradheitstoleranzen hierzu s. Norm. Werkstoffe: z. B. DIN EN 10088-3, DIN EN 10270-1 bis DIN EN
10270-3. Anwendung z. B. DIN EN 10264-1.

DIN EN 10264-1

Stahldraht und Drahterzeugnisse – Stahldraht fu¨r Seile – Allgemeine Anforderun-
gen (Jun 2002)

Die Norm fu¨r Stahldraht fu¨r Seile besteht aus vier Teilen: Teil 1: Allgemeine Anforderungen, Teil 2: Kaltgezogener Draht
aus unlegiertem Stahl fu¨r Seile fu¨r allgemeine Verwendungszwecke, Teil 3: Kaltgezogener und kaltprofilierter Draht aus
unlegiertem Stahl fu¨r hohe Beanspruchungen, s. Norm und Teil 4: Draht aus nichtrostendem Stahl, s. Norm.

Im Teil 1 sind die allgemeinen Anforderungen fu¨r Maßtoleranzen, mechanische Eigenschaften, Anforderungen an die
chemische Zusammensetzung des Stahldrahtes und Anforderungen an berzu¨ge fu¨r Stahldraht fu¨r Seile festgelegt.
Insbesondere ist auf die Forderung von Pru¨fbescheinigungen nach DIN EN 10204 hinzuweisen. Außerdem werden Fest-
legungen u¨ber die Probenahme und die Konformita¨tskriterien getroffen.

Der Draht wird durch den Nenndurchmesser d in Millimeter bezeichnet. Er ist die Grundlage, auf die sich alle Eigen-
schaften bei der Abnahme des Drahtes beziehen. Als Unrundheit wird die Differenz zwischen dem gro¨ßten und dem
kleinsten Durchmesser, die an einem Querschnitt senkrecht zueinander gemessen werden, bezeichnet. Die Toleranzklas-
se fu¨r die Durchmessertoleranz ist T4 nach EN 10218-2 fu¨r gezogenen Draht und T1 fu¨r Draht mit einem berzug der
Klasse A (berzug aus Zink oder Legierung Zn95/Al5). Weitere Anforderungen an den Draht s. Norm. Zusammen mit
Teil 2 ersetzt DIN EN 10264-1 die fru¨here nationale Norm DIN 2078.

DIN EN 10264-2

Stahldraht und Drahterzeugnisse – Stahldraht fu¨r Seile – Kaltgezogener Draht aus
unlegiertem Stahl fu¨r Seile fu¨r allgemeine Verwendungszwecke (Jun 2002)

Der Anwendungsbereich gilt auch fu¨r Aufzugseile. Die Bezeichnung eines runden Drahtes basiert auf dem Nenndurch-
messer (d) von 0,2 mm bis

<7,0 mm, der Oberfla¨chenausfu¨hrung und der Nennzugfestigkeit. Abku¨rzungen fu¨r die

Oberfla¨chenausfu¨hrung: U (unbeschichtet) fu¨r blanken Draht, A oder B fu¨r berzug aus Zink oder Zinklegierung ent-
sprechend der berzugsklasse.

Zwischen berzu¨gen aus Zink und Zinklegierung wird unterschieden, indem bei einer Zinklegierung in Klammern Zn/Al
hinzugefu¨gt wird. Nennzugfestigkeiten: 1180 1370 1570 1770 1960 2160 N/mm

Bezeichnungsbeispiel: Draht fu¨r ein Seil fu¨r allgemeine Verwendung, Nenndurchmesser d

¼ 1,8 mm, Klasse B, berzug

aus Zinklegierung, Nennzugfestigkeit 1770 N/mm

. Seildraht EN 10264-2-1,8-B (Zn/Al)-1770

Der gezogene Draht ist aus Walzdraht nach DIN EN 10016-1 und DIN EN 10016-2 herzustellen. Anhaltsangaben zu
Grenzabmaßen, Mindest-Biegezahlen und Mindest-Verwindezahlen s. Norm. DIN EN 10264-2 ersetzt die fru¨here natio-
nale Norm DIN 2078. Neu ist die zusa¨tzliche Angabe der Nennzugfestigkeiten 1180 N/mm

und 2160 N/mm

und des

Oberfla¨chenu¨berzuges Zn95/Al5.

8.1.4.3

Blech und Band aus Stahl

Die Normen enthalten außer nachstehenden Angaben noch weitgehende Einzelheiten u¨ber die zula¨ssigen Maß- und
Gewichtsabweichungen, auf deren Wiedergabe verzichtet wird. Sonderformen wie z. B. Wellblech und Pfannenblech
nach DIN 59231 werden hier nicht behandelt.

8.1

Stahl und Eisen

197

DIN EN 10029

Warmgewalztes Stahlblech von 3 mm Dicke an – Grenzabmaße, Formtoleranzen,
zula¨ssige Gewichtsabweichungen (Okt 1991)

DIN EN 10029 ersetzt DIN 1543. Nenndicken

3 mm 250 mm. Nennbreite 600 mm. Festgelegter Mindestwert der

Streckgrenze

<700 N/mm

. Werkstoff: Unlegierte und legierte (einschließlich nichtrostende) Sta¨hle.

Die Grenzabmaße der Dicke sind in Klassen A (unteres Grenzabmaß von der Nenndicke abha¨ngig), B (unteres Grenzab-
maß einheitlich

0,3 mm), C (unteres Grenzabmaß 0, oberes Grenzabmaß abha¨ngig von der Nenndicke) und D (sym-

metrisch zum Nennwert verteilte Grenzabmaße in Abha¨ngigkeit von der Nenndicke), Anhaltsangaben s. Norm. Bei der
Bestellung ist in jedem Fall die gewu¨nschte Klasse der Grenzabmaße anzugeben.

Bezeichnungsbeispiel: Blech EN 10029-20A

2000 4500 Stahl EN 10025-S235JR (unteres/oberes Grenzabmaß der

Dicke Klasse A fu¨r Nenndicke 20 mm:

0,6 þ1,3; der Breite 2000 mm: 0/þ25 mm; der Nennla¨nge 4500 mm: 0/þ30).

Bei Bestellung ohne Angaben wird das Blech mit geschnittenen oder brenngeschnittenen Kanten, mit normalen Eben-
heitstoleranzen (N) geliefert, Na¨heres zu Formtoleranzen s. Norm. Stahlsorten: z. B. DIN EN 10088-2 (Erzeugnisform P).

DIN EN 10048

Warmgewalzter Bandstahl – Grenzabmaße und Formtoleranzen (Okt 1996)

Die Norm entha¨lt die Festlegungen fu¨r die Grenzabmaße und Formtoleranzen fu¨r warmgewalzten Bandstahl in Walz-
breiten

<600 mm und Dicken von 0,80 bis 15,0 mm aus Stahl ohne Oberfla¨chenu¨berzu¨ge. Warmgewalzter Bandstahl ist

in Rollen lieferbar. Nach Abwicklung der Rolle und Abla¨ngen kann Bandstahl auch als „Bandstahl in Sta¨ben“ geliefert
werden. Rollendurchmesser bzw. Stabla¨ngen sind bei der Bestellung zu vereinbaren.

Nennbreite W

bei Bandstahl mit Walzkanten und Grenzabmaße (

þ mm): <40 (1,6); 40 bis <80 (2,0); 80 bis <125 (2,4);

125 bis

<250 (3,0); 250 bis <400 (3,6); 400 bis <500 (4,2); 500 bis <600 (4,5).

Grenzabmaße der Breite fu¨r Bandstahl mit geschnittenen Kanten (zusa¨tzliche Anforderung mit Kennbuchstaben GK bei
der Bestellung), s. Norm. Anhaltsangaben zu Grenzabmaßen der Dicke sowie fu¨r Zuschla¨ge zu den Grenzabmaßen bei
Bandstahl aus Sta¨hlen mit hohem Warmforma¨nderungswiderstand s. Norm.

Stahlsorten nach: EN 10025, EN 10028, EN 10083, EN 10088, EN 10111, EN 10113, EN 10137, EN 10149, EN 10155,
EN 10207, EN 10208. DIN EN 10048 ersetzt zusammen mit DIN EN 10051 die bisher geltende DIN 1016.

DIN EN 10051

Kontinuierlich warmgewalztes Blech und Band ohne berzug aus unlegierten und
legierten Sta¨hlen – Grenzabmaße und Formtoleranzen (Nov 1997)

Die Norm entha¨lt die Festlegungen fu¨r die Grenzabmaße und Formtoleranzen fu¨r warmgewalztes Band in Walzbreiten
von 600 mm bis ho¨chstens 2200 mm und Dicken bis

25,00 mm aus Stahl ohne berzu¨ge. Fu¨r Walzbreiten <600 mm

gilt vorstehende DIN EN 10048.

Nennbreite bei Blech und oberes Abmaß bei Walzkanten/geschnittenen Kanten (

þ mm/þ mm): <1200 (20/3); >1200 bis

1500 (20/5); >1500 (25/6). Die Angaben gelten fu¨r Nenndicken 10 mm. Anhaltsangaben fu¨r Formtoleranzen und wei-
tere Grenzabmaße fu¨r Blech und Band s. Norm. Oberfla¨chenbeschaffenheit s. DIN EN 10163-2.

Bezeichnungsbeispiel fu¨r Blech mit Nenndicke 2,0 mm, Nennbreite 1200 mm, geschnittenen Kanten (GK), Nennla¨nge
2500 mm und aus Stahl 34Cr4: Blech EN10051–2,0

1200 GK 2500; Stahl EN 10083-1–34Cr4

Stahlsorten s. vorstehende DIN EN 10048, Kurznamen auf der Basis von DIN EN 10027-1.

DIN EN 10131

Kaltgewalzte Flacherzeugnisse ohne berzug aus weichen Sta¨hlen sowie aus Sta¨hlen
mit ho¨herer Streckgrenze zum Kaltumformen – Grenzabmaße und Formtoleranzen
(Jan 1992)

Die Norm gilt fu¨r kaltgewalzte Flacherzeugnisse ohne berzug von in Nenndicken: 0,35 0,40 0,60 0,80 1,00 1,20 1,60
2,00 2,50 3,00 (mm). Fu¨r Flacherzeugnisse aus weichen Sta¨hlen ko¨nnen die genannten Nenndicken in Nennbreiten von
1200 mm bis >1500 mm und in Nennla¨ngen <2000mm und 2000mm mit normalen Grenzabmaßen oder mit einge-
schra¨nkten Grenzabmaßen (Kurzzeichen S) bestellt werden, Anhaltsangaben s. Norm. Fu¨r Flacherzeugnisse aus Sta¨hlen
mit ho¨herer Streckgrenze werden die Grenzabmaße der Dicke um 20 % erho¨ht, bei festgelegter Mindeststreckgrenze
von

280 N/mm

bis

<360 N/mm

und um 40 % fu¨r Werte

360 N/mm

. Fu¨r die Breiten von

1200 mm bis >1500 mm

bei Blech und Band und la¨ngsgeteiltes Breitband in Nenndicken

>600 mm gelten ebenfalls normale und einge-

schra¨nkte Grenzabmaße, Anhaltsangaben s. Norm. Anhaltsangaben fu¨r Ebenheitstoleranzen (Kurzzeichen einge-
schra¨nkte Toleranzklassen FS) s. Norm.

Bezeichnungsbeispiel: Blech EN 10131–1,20

1500 Stahl EN 10130 DC04–A–m. Grenzabmaße, Lieferarten, Form- und

Lagetoleranzen, s. Norm.

Werkstoffe: z. B. DIN EN 10130, DIN EN 10336, DIN EN 10209 und DIN EN 10152.

DIN EN 10131 ersetzt DIN 1541.

DIN EN 10140

Kaltband – Grenzabmaße und Formtoleranzen (Okt 1996)

Diese Norm entha¨lt die Anforderungen an die Grenzabmaße und Formtoleranzen der Erzeugnisse, die bisher in
DIN 1544 genormt waren. Sie gilt fu¨r Kaltband in Rollen in Walzbreiten

<600 mm aus allen Sta¨hlen, mit Ausnahme der

Werkstoffe

198

nichtrostenden und hitzebesta¨ndigen Sta¨hle sowie fu¨r kaltgewalzte Flacherzeugnisse, fu¨r die eigene Normen bestehen.
Sofern nicht anders angegeben, werden die Erzeugnisse mit geschnittenen Kanten (GK) und den Grenzabmaßen A
(normal) geliefert, Anhaltsangaben s. Norm. Nenndickenbereiche in mm sind:

0,10; >0,10 0,15; >0,15 0,25;

>0,25 0,40; >0,40 0,60; >0,60 1,00; >1,00 1,50; >1,50 2,50; >2,50 4,00; >4,00 6,00; >6,00 8,00;

>8,00 10,00. Weitere Klassen fu¨r die Grenzabmaße der Dicke: eingeschra¨nkt B, Pra¨zisionsabmaße C. Zula¨ssige
Breitenabweichungen mit Sonderkanten (SK), die z. B. scharfkantig gewalzt wurden, s. Norm.

Werkstoffe: z. B. DIN EN 10139 und DIN EN 10132-3.

Bezeichnungsbeispiel: Kaltband EN 10140–1,50

200 GK Stahl EN 10139–DC04þLC-MB-RM

DIN EN 10143

Kontinuierlich schmelztauchveredeltes Blech und Band aus Stahl – Grenzabmaße
und Formtoleranzen (Mrz 1993)

Erzeugnisform: Band aller Breiten sowie daraus abgela¨ngte Bleche und Sta¨be fu¨r Nenndicken in mm:

0,40 0,60 0,80

1,00 1,20 1,60 2,00 2,50 3,00.

Hinweise zu Grenzabmaßen und Ebenheitstoleranzen s. zuvor behandelte Norm DIN EN 10131.

Bezeichnungsbeispiel: Blech EN 10143–0,80S

1200S 2500FS Stahl EN 10327–DX53DþZF100–B–O (Blech mit

eingeschra¨nkten Grenzabmaßen (S) fu¨r Nenndicke 0,8 mm (

0,06 mm) und Nennbreite 1200 (0/þ2 mm) und mit einge-

schra¨nkter Ebenheitstoleranz (FS) fu¨r Nennla¨nge 2500 mm (5 mm).

Werkstoffe: z. B. nach DIN EN 10292, DIN EN 10326, DIN EN 10336, DIN EN 10327 und DIN EN 10147.

DIN EN 10143 ersetzt die fru¨here nationale Norm DIN 59232.

DIN EN 10163-1

Lieferbedingungen fu¨r die Oberfla¨chenbeschaffenheit von warmgewalzten Stahler-
zeugnissen – Allgemeine Anforderungen (Mrz 2005)

Es sind die allgemeinen Anforderungen an die Oberfla¨chenbeschaffenheit von warmgewalztem Blech und Breitflach-
stahl sowie von warmgewalzten Profilen aus Stahl festgelegt. Die Norm gilt fu¨r die Anforderungen an die Art, die zu-
la¨ssige Tiefe und zula¨ssige Gro¨ße der beeinflussten Oberfla¨chenzone bei Unga¨nzen (Unvollkommenheiten und Fehler,
z. B. Zundereinwalzungen, Ein- oder Abdru¨cke, Schrammen, Riefen, Schuppen, Blasen, Sandstellen, Risse, Schalen)
und Ausbesserungen durch Schleifen und/oder Schweißen. Die Norm ist nur dann anzuwenden, wenn keine anderen
Anforderungen an die Oberfla¨chenbeschaffenheit festlegt sind.

Fu¨r Breitflachstahl in Dicken von 3 mm

t 400 mm gilt Teil 2 der Norm, fu¨r alle Oberfla¨chen von Profilen (z. B. I- und

H-Profile aus Baustahl, gleichschenklige und ungleichschenklige Winkel aus Stahl) mit Ausnahme der Profilkanten gilt
Teil 3 der Norm.

DIN EN 10163-2

Lieferbedingungen fu¨r die Oberfla¨chenbeschaffenheit von warmgewalzten Stahler-
zeugnissen (Blech, Breitflachstahl und Profile) – Blech und Breitflachstahl (Mar 2005)

Es sind die Lieferbedingungen fu¨r die Oberfla¨chenbeschaffenheit von warmgewalztem Blech und die Oberfla¨chenbe-
schaffenheit der Fla¨chen von Breitflachstahl in Dicken von 3 mm

t 400 mm enthalten. Fu¨r die Bleche in Dicken

>400 mm sollten bei der Bestellung besondere Vereinbarungen getroffen werden.
Unvollkommenheiten bei Flacherzeugnissen sind Oberfla¨chen-Unga¨nzen, mit Ausnahme von Rissen, Schalen und
Schalenstreifen, deren Tiefe und/oder Gro¨ße einen festgelegten Grenzwert nicht u¨berschreiten. Fehler bei Flacherzeug-
nissen sind Oberfla¨chen-Unga¨nzen, deren Tiefe und/oder Gro¨ße einen bestimmten Grenzwert u¨berschreiten, sowie alle
Risse, Schalen und Schalenstreifen unabha¨ngig von ihrer Tiefe und/oder Gro¨ße.

Die Anforderungen an die Oberfla¨chenbeschaffenheit und die Bedingungen fu¨r das Ausbessern sind in den Klassen A
und B festgelegt mit jeweils drei Untergruppen.

Unter Beru¨cksichtigung der gro¨ßten zula¨ssigen Tiefe von Unvollkommenheiten/Unga¨nzen (s. Norm) gilt fu¨r Klasse A:
Die verbleibende Dicke unter Unga¨nzen oder unter den durch Schleifen ausgebesserten Zonen darf die in der jeweili-
gen Maßnorm festgelegte Mindestdicke unterschreiten. Fu¨r Klasse B dagegen: Die verbleibende Dicke unter Unga¨nzen
oder unter den durch Schleifen ausgebesserten Zonen darf die in der jeweiligen Maßnorm festgelegte Mindestdicke
nicht unterschreiten.

Untergruppe 1: Das Ausbessern durch Meißeln und/oder Schleifen mit nachfolgendem Schweißen ist im Rahmen der
in der Norm festgelegten Bedingungen erlaubt. Untergruppe 2: Das Ausbessern durch Schweißen ist nur nach Verein-
barung bei der Bestellung und unter vereinbarten Bedingungen erlaubt. Untergruppe 3: Das Ausbessern durch Schwei-
ßen ist nicht erlaubt.

Wenn entsprechende Festlegungen fehlen und bei der Bestellung nichts anderes vereinbart wurde, gilt die Klasse A
mit der Untergruppe 1.

DIN 59220

Flacherzeugnisse aus Stahl – Warmgewalztes Blech mit Mustern – Maße, Masse, Grenz-
abmaße, Formtoleranzen und Grenzabweichungen der Masse (Apr 2000)

Bleche nach dieser Norm sind an der Unterseite glatt und haben an der Oberseite ein regelma¨ßiges erhabenes Muster.
Zwei Ausfu¨hrungsarten: Tra¨nenblech T; Riffelblech R. Nenndicken (an Stellen ohne Musterauflage): 3 4 5 6 8 10 mm

8.1

Stahl und Eisen

199

(Breiten von 600 mm bis 2000 mm). Nennla¨ngen von/bis unter in mm:

/4000, 4000/6000, 6000/8000, 8000/10 000,

10 000/15 000, 15 000/20 000. Anhaltsangaben zu Masse, Grenzabmaße, Formtoleranzen und Grenzabweichungen der
Masse s. Norm. Werkstoff: blicherweise Stahl nach DIN EN 10025. Die Festlegungen dieser Norm gelten nur fu¨r Werk-
stoffe mit vorgeschriebenen Mindestwerten der Streckgrenze bis zu 355 N/mm

Bezeichnungsbeispiel (Stahl S235JRG2, Tra¨nenblech, Nenndicke 5 mm): Blech DIN 59220-S235JRG2-T-5

8.1.4.4

Rohre aus Stahl

Begriffsbestimmung s. DIN EN 10079. Europa¨ische Normen sind im Vergleich zu den fru¨heren national geltenden DIN-
Normen in verschiedenen Bereichen anders zusammengestellt. So sind die zuvor in DIN 2391, DIN 2393 und DIN 2394
genormten Maßfestlegungen fu¨r Pra¨zisionsstahlrohre jetzt mit in der Europa¨ischen Norm DIN EN 10305 enthalten, die
entsprechenden Festlegungen fu¨r mittelschwere und schwere Gewinderohre nach DIN 2440 und DIN 2441 in der Euro-
pa¨ischen Norm DIN EN 10255.

DIN EN 10220

Nahtlose und geschweißte Stahlrohre – Allgemeine Tabellen fu¨r Maße und la¨ngen-
bezogene Masse (Mrz 2003)

Die Norm entha¨lt Festlegungen fu¨r nahtlose und geschweißte kreisfo¨rmige Stahlrohre fu¨r allgemeine Anwendungen,
z. B. fu¨r den Maschinenbau, Druckgera¨tebau und Stahlbau. Beim Außendurchmesser erfolgte eine Einteilung in drei
Reihen, welche die Verfu¨gbarkeit von Zubeho¨r fu¨r Rohrleitungssysteme widerspiegeln. Außendurchmesser, fu¨r die das
gesamte beim Bau von Rohrleitungssystemen beno¨tigte Zubeho¨r genormt ist, sind in der Reihe 1 enthalten.

Reihe 1: Wanddicke T (bis

65) in mm: 0,5 0,6 0,8 1,0 1,2 1,4 1,6 1,8 2,0 2,3 2,6 2,9 3,2 3,6 4,0 4,5 5,0 5,4 5,6 6,3 7,1 8,0

8,8 10,0 11,0 12,5 14,2 16,0 17,5 20,0 22,2 25,0 28,0 30,0 32,0 36,0 40,0 45,0 50,0 55,0 60,0 65,0.

Außendurchmesser D in mm: 10,2 13,5 17,2 21,3 26,9 33,7 42,4 48,3 60,3 76,1 88,9 114,3 139,7 168,3 219,1 273,0 323,9
355,6 406,4 457,0 508,0 610,0 711,0 813, 914,0 1016,0 1067,0 1118,0 1219,0 1422,0 1626,0 1829,0 2032,0 2235,0 2540,0.

Wanddicke T und zugeordnete Außendurchmesser D: 0,5 10,2 bis 42,4; 0,6 10,2 bis 60,3; 0,8 10,2 bis 88,9; 1,0
10,2 bis 88,9; 1,2

10,2 bis 114,3; 1,4 10,2 bis 114,3; 1,6 10,2 bis 168,3; 1,8 10,2 bis 219,1; 2,0 10,2 bis 273,0;

2,3

10,2 bis 273,0; 2,6 10,2 bis 406,4; 2,9 13,5 bis 406,4; 3,2 13,5 bis 610,0; 3,6 113,5 bis 610,0; 4,0 117,2

bis 1016,0; 4,5

17,2 bis 1067,0; 5,0 21,3 bis 1291,0; 5,4 21,3 bis 1219,0; 5,6 26,9 bis 1422,0; 6,3 26,9 bis

1626,0; 7,1

26,9 bis 1829,0; 8,0 26,9 bis 2032,0; 8,8 33,7 bis 2235,0; 10,0 42,4 bis 2540,0; 11,0 42,4 bis 2540,0;

12,5

42,4 bis 2540,0; 14,2 60,3 bis 2540,0; 16 60,3 bis 2540,0; 17,5 76,1 bis 2540,0; 20,0 76,1 bis 2540; 22,2

76,1 bis 2540; 25,0

88,9 bis 2540; 28,0 88,9 bis 2540; 30,0 88,9 bis 2540; 32,0 114,3 bis 2540; 36,0 114,3 bis

2540; 40,0

114,3 bis 2540; 45,0 139,7 bis 2540; 50,0 139,7 bis 2540; 55,0 168,3 bis 2540; 60,0 168,3 bis 2540;

65,0

219,1 bis 2540.

Anhaltsangaben zur la¨ngenbezogenen Masse der Rohre nach Reihe 1, s. Norm. Festlegungen fu¨r die Reihen 2 (Außen-
durchmesser, fu¨r die nicht alle Zubeho¨rteile genormt sind) und 3 (Außendurchmesser, fu¨r die es kaum genormtes Zu-
beho¨r gibt), sowie fu¨r Rohre im Wanddickenbereich 70 mm

T 100 mm, s. Norm. Vorzugsmaße fu¨r nahtlose und

geschweißte Rohre werden nicht mehr gesondert ausgewiesen. Um fu¨r Zwischenabmessungen die la¨ngenbezogene
Masse berechnen zu ko¨nnen, wird ein Verfahren zur Berechnung angeboten: Mit der Formel M

¼ (D T) T

0,0246615 kg/m fu¨r Sta¨hle mit einer Dichte von 7,85 kg/dm

, bei Annahme einer Dichte von 7,97 kg/dm

mit Einsatz

Faktor 0,0250 fu¨r austenitische nichtrostende Sta¨hle und bei Annahme einer Dichte von 7,73 kg/dm

mit Einsatz Faktor

0,0243 fu¨r ferritische und martensitische Sta¨hle.

DIN EN ISO 1127

Nichtrostende Stahlrohre – Maße – Grenzabmaße und la¨ngenbezogene Masse
(Mrz 1997)

In dieser Norm sind die Festlegungen fu¨r Rohre aus austenitischen, ferritischen und martensitischen nichtrostenden
Sta¨hlen enthalten. Spezifiziert sind Außendurchmesser, Wanddicken, Grenzabmaße und Werte fu¨r die la¨ngenbezogene
Masse. Außendurchmesser und Wanddicken bis 14,2 mm wurden aus ISO 4200 ausgewa¨hlt. Beim Außendurchmesser
erfolgte eine Einteilung in drei Reihen.

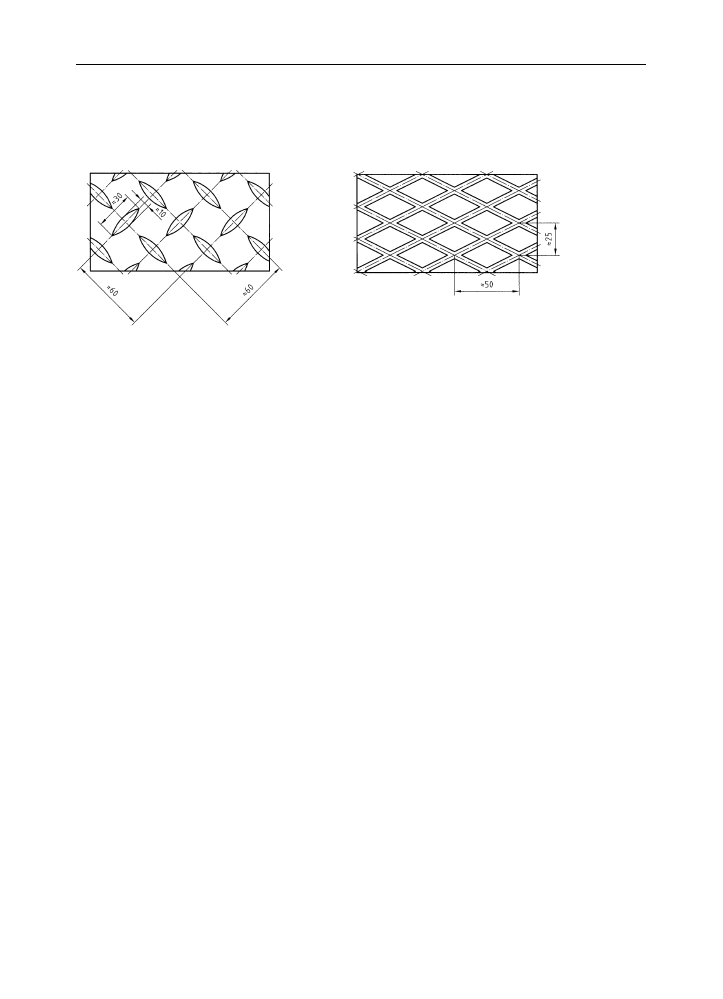

Bild 200.1 Tra¨nenblech T, DIN 59220

Bild 200.2 Riffelblech R, DIN 59220

Werkstoffe

200

Content .. 44 45 46 47 ..
