Метран961

365

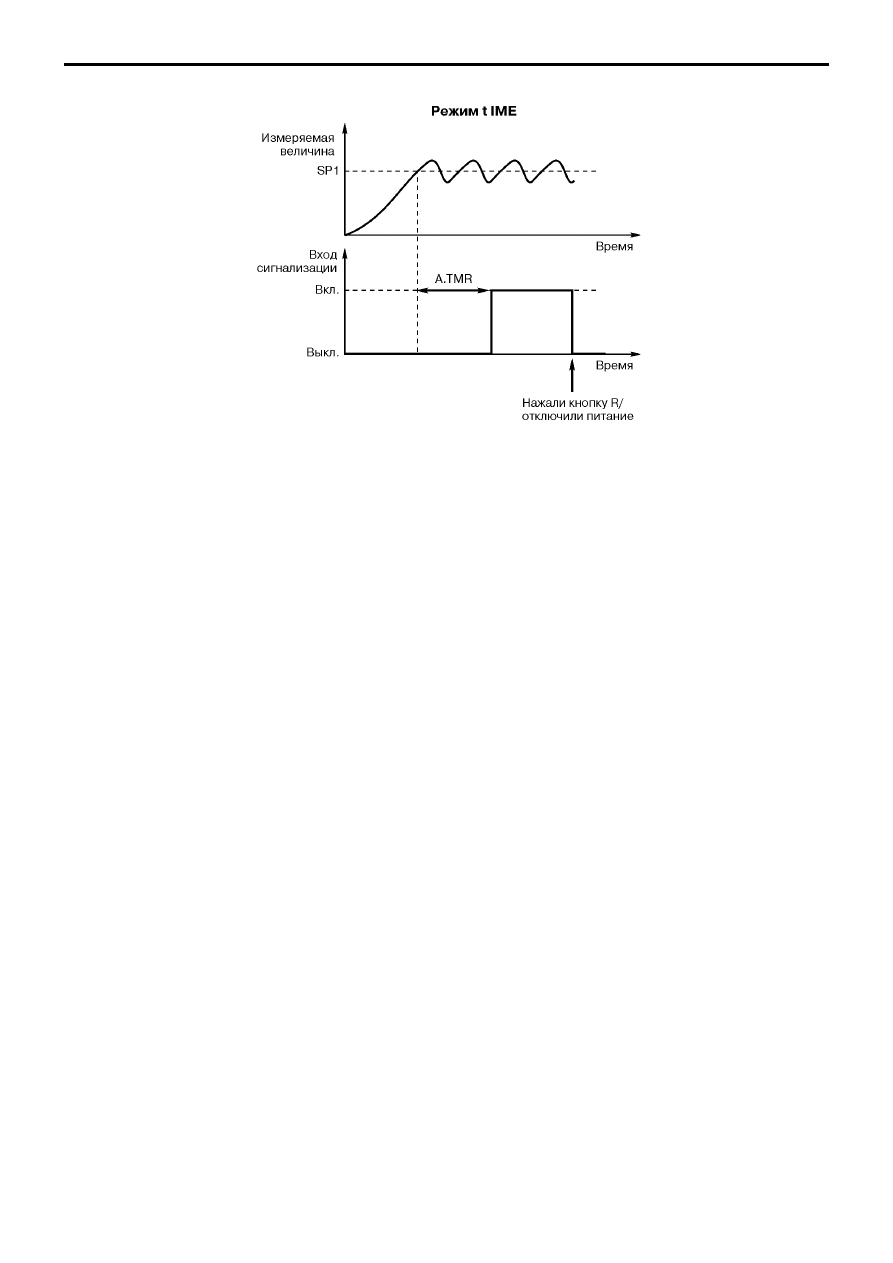

Рис.3. Пример работы выхода сигнализации в режиме таймера.

В режиме таймера  выход сигнализации находится в выключенном состоянии, при достижении значения измеряемой

величины, равного уставке выхода 1, запускается таймер на интервал времени, определяемый параметром A.TMR. По истечении
интервала времени выход сигнализации включается.

Токовый выход

Токовый выход по ГОСТ 26.011$80 (исполнение /Т):

$ гальваническая изоляция от остальных цепей прибора;
$ пределы генерации тока $0,5…22 мА;
$ не требует внешнего источника питания;
$ сопротивление нагрузки  не более 2500 Ом для сигнала 0$5 мА и не более 600 Ом для сигнала 0$20 мА;
$ предел допускаемой основной погрешности генерации тока ±(0,06%·I + 8 мкА) в диапазоне температур 15...35°С, где I $ генерируемое
значение тока;
$ дополнитительная погрешность на каждые 10°С вне диапазона температур 15...35°С не более предела основной погрешности.

Цифровые интерфейсы и прикладное программное обеспечение

Регулятор в  исполнении "RS485" обеспечивает поддержку протокола MODBUS RTU в сети на основе физического уровня

RS485. Для встраивания в АСУТП пользователям предоставляется:
$ описание ModBus$команд, поддерживаемых прибором;
$ ОРС$сервер, обеспечивающий доступ к прибору из SCADA$систем.

Поставляется также сервисное программное обеспечение (ПО) для персонального компьютера (ПК), позволяющее с

помощью интерфейса RS485 дистанционно конфигурировать прибор с ПК.

В отсутствии опции "RS485", но при заказе кабель$адаптера RS232 (один на несколько измерителей$регуляторов) в комплекте

с последним также поставляется ПО для конфигурирования прибора с ПК.

366

Метран961

ОТОБРАЖЕНИЕ ИНФОРМАЦИИ

Светодиодное табло состоит из:

$ 4$х разрядного цифрового индикатора с высотой символа
20 мм, что удовлетворяет стандарту по эргономике
ГОСТ 29.05.002$82 при дальности наблюдения до 7 м;
$ двухцветного шкального индикатора (bargraph),
имитирующего отрезок числовой оси, для пропорционального
отображения значения измеряемой величины относительно
выбранных границ.

НАСТРОЙКА И КОНФИГУРИРОВАНИЕ

Настройку и конфигурирование регулятора можно

осуществить:
$ вручную с помощью кнопок регулятора;
$ удаленно с ПК программой конфигурирования через
интерфейс RS485, либо, если опция "RS485" отсутствует, через
технологический интерфейс, подключаемый к порту RS232
компьютера. В последнем случае необходим дополнительный
специальный кабель$адаптер, поставляемый по отдельному
заказу (один на несколько приборов).

ВСТРОЕННЫЙ БЛОК ПИТАНИЯ ДАТЧИКОВ

С УНИФИЦИРОВАННЫМ ТОКОВЫМ СИГНАЛОМ

Встроенный блок питания, предназначенный для

питания преобразователей измерительных по ГОСТ 13384
(исполнение "БП"), имеет следующие характеристики:
$ выходное напряжение 24 В±1%;
$ рабочий выходной ток до 30 мА;
$ нестабильность выходного напряжения в рабочем
диапазоне температур ±1% от номинала;
$ ток срабатывания защиты (50±10) мА.

ЭЛЕКТРИЧЕСКАЯ ИЗОЛЯЦИЯ ЦЕПЕЙ

Электрическая изоляция при температуре

окружающей среды (23±5)°С и относительной влажности 80% в
течение 1 минуты должна выдерживать переменное напряжение
частотой от 45 до 65 Гц со среднеквадратичным значением:
$ 1500 В между выводом заземления и остальными цепями;
$ 1500 В между клеммами питания переменного тока и
остальными цепями;
$ 1500 В между дискретным выходом  и остальными цепями
$ 500 В между закороченными контактами аналогового входа,
встроенного источника питания (в исполнениях "БП") и
закороченными контактами сетевого интерфейса (в
исполнениях "RS485"), и закороченными контактами
аналогового выхода (в исполнениях "Т") в различных
комбинациях.

ЭЛЕКТРОМАГНИТНАЯ СОВМЕСТИМОСТЬ

Помехоэмиссия измерителя$регулятора

соответствует ГОСТ Р 51522$99.

Измеритель$регулятор устойчив к радиочастотным

кондуктивным помехам 150 кГц $ 80 МГц  по ГОСТ Р 51317.4.6$
99 (МЭК 61000$4$6$96) степень жесткости 2 (3 В
среднеквадратическое значение), критерий А.

Измеритель$регулятор устойчив к радиочастотному

электромагнитному полю в полосе частот 80$1000 МГц по
ГОСТ Р 51317.4.3, степень жесткости 2 (3 В/м), критерий А.

Измеритель$регулятор устойчив к импульсным

микросекундным помехам большой энергии по
ГОСТ Р 51317.4.5$99 (МЭК 61000$4$5$95):
$ со степенью жесткости 3 (2 кВ) при подаче помехи по схеме
«провод$земля» и со степенью жесткости 2 (1 кВ) при подаче
помехи по схеме «провод$провод» для линий электропитания
переменного тока, выхода сигнализации, релейных выходов в
исполнениях "3Р", оптосимисторных выходов в исполнениях

"1Р2С", критерий А;
$ со степенью жесткости 2 (1 кВ) при подаче помехи по схеме
«провод$земля» и со степенью жесткости 1 (0,5 кВ) при подаче
помехи по схеме «провод$провод» для аналогового входа,
встроенного источника питания (в исполнениях "БП"), токового
аналогового выхода (в исполнениях "Т"), сетевого интерфейса
(в исполнениях "RS485"), критерий B.

Измеритель$регулятор устойчив к импульсным

наносекундным помехам по ГОСТ Р 51317.4.4$99 (МЭК 61000$
4$4$95):
$ степень жесткости испытаний 3 (2 кВ) для помехи "провод$
земля", критерий А;
$ степень жесткости испытаний 2 (1 кВ) для помехи "провод$
провод", критерий А;

Измеритель$регулятор устойчив к электроста$

тическим разрядам по ГОСТ Р 51317.4.2$99 (МЭК 61000$4$2$
95). Степень жесткости испытаний 2 (4 кВ воздушный разряд),
критерий А.

Измеритель$регулятор устойчив к динамическим

изменениям напряжения питающей сети по ГОСТ Р 51317.4.11$
99 (МЭК 61000$4$11$94):
$ к провалам напряжения: степень жесткости 4, критерий А;
$ к прерываниям напряжения: степень жесткости 2 $ критерий А;
степень жесткости 3,4 $ критерий В;
$ к выбросам напряжения: степень жесткости 4, критерий А.

МАССА

Масса регулятора составляет не более 0,5 кг.

ЭНЕРГОПОТРЕБЛЕНИЕ

Мощность, потребляемая от сети 220 В, не превышает

10 Вт.

НАДЕЖНОСТЬ

Средняя наработка на отказ: не менее 50000 ч.
Средний срок службы: не менее 10 лет.

ПОВЕРКА

Межповерочный интервал $ 2 года.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Регулятор устойчив к воздействию температуры

окружающей среды от $10  до 60°С.

Степень защиты от пыли и влаги по ГОСТ 14254:

$ IP54 для передней панели;
$ IP20  для остальных стенок корпуса.

КОМПЛЕКТ ПОСТАВКИ

Измеритель$регулятор Метран$961

1 шт.

Руководство по эксплуатации

1 экз.

Паспорт

1 экз.

Диск с ПО:

$для опции RS485

1 шт.

$для опции кабель$адаптер RS232

1 шт.

Кабель$адаптер RS232

1 на несколько

(по отдельному заказу)

приборов

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийный срок эксплуатации $ 18 месяцев со дня

ввода в эксплуатацию, но не более 24 месяцев с момента
изготовления.

Метран961

367

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ

1. Тип измерителя$регулятора.
2. Количество и типы дискретных выходов:

1Р

одно реле сигнализации, тип контактов: переключающий;

3Р

три реле; в т.ч. одно реле сигнализации (тип контактов: переключающий), два реле управляющих (тип контактов:

замыкающий);

1Р2С

одно реле сигнализации, тип контактов: переключающий, два оптосимистора.

3. Наличие встроенного блока питания +24 В для датчиков с унифицированным выходным сигналом (при заказе).
4.

RS485 $ наличие гальванически изолированного интерфейса RS485 для постоянного подключения к внешней системе

управления или ПК;

поле пропущено $ технологическая связь с ПК может осуществляться через RS232 с помощью специального кабель$

адаптера, который при заказе указывается отдельной строкой. Один кабель$адаптер может использоваться для нескольких приборов).
5. Наличие унифицированного токового выхода 0$20, 0$5 или 4$20 мА (конфигурируется), при отсутствии $ поле пропустить;
6. Доступность функций регулирования:

поле пропущено $ 2$х, 3$х позиционное или П$регулирование,
ПИД $ дополнительно возможно ПИД$регулирование,
ПРОГ  $  дополнительно возможно программное регулирование, т.е. формирование временного профиля регулируемой

величины;
7. ГП $ госповерка (опция).

СХЕМЫ ПОДКЛЮЧЕНИЯ ДАТЧИКОВ

Рис.4. Расположение и назначение клемм прибора.

Назначение клемм в исполнениях 3Р (рис.4а), в исполнениях 1Р2С (рис.4б):

1, 2 $ выход 2 (реле в исполнении 3Р, оптосимистор в исполнении 1Р2С);
3, 4 $ встроенный блок питания 24 В в исполнении БП;
5, 6, 7, 8 $ универсальный аналоговый вход;
9, 10 $ сеть питания переменного тока 220 В, 50 Гц;
11 $ контакт рабочего заземления;
12, 13 $ выход 1 (реле в исполнении 3Р, оптосимистор в исполнении 1Р2С);
14, 15, 16 $ релейный выход сигнализации;
18, 19 $ аналоговый токовый выход в исполнении Т;
22, 23, 24 $ сетевой интерфейс RS485 в исполнении RS485;

Назначение клемм 22, 23, 24, 25 (рис.4в), при отсутствии опции RS485 $ связь с ПК.

Метран961

 3Р  БП  RS485  T



 ГП

Метран961

 3Р  БП

 T

 ПИД  ГП

1

2

3

4

5

6

7

Кабельадаптер RS232

368

Метран961

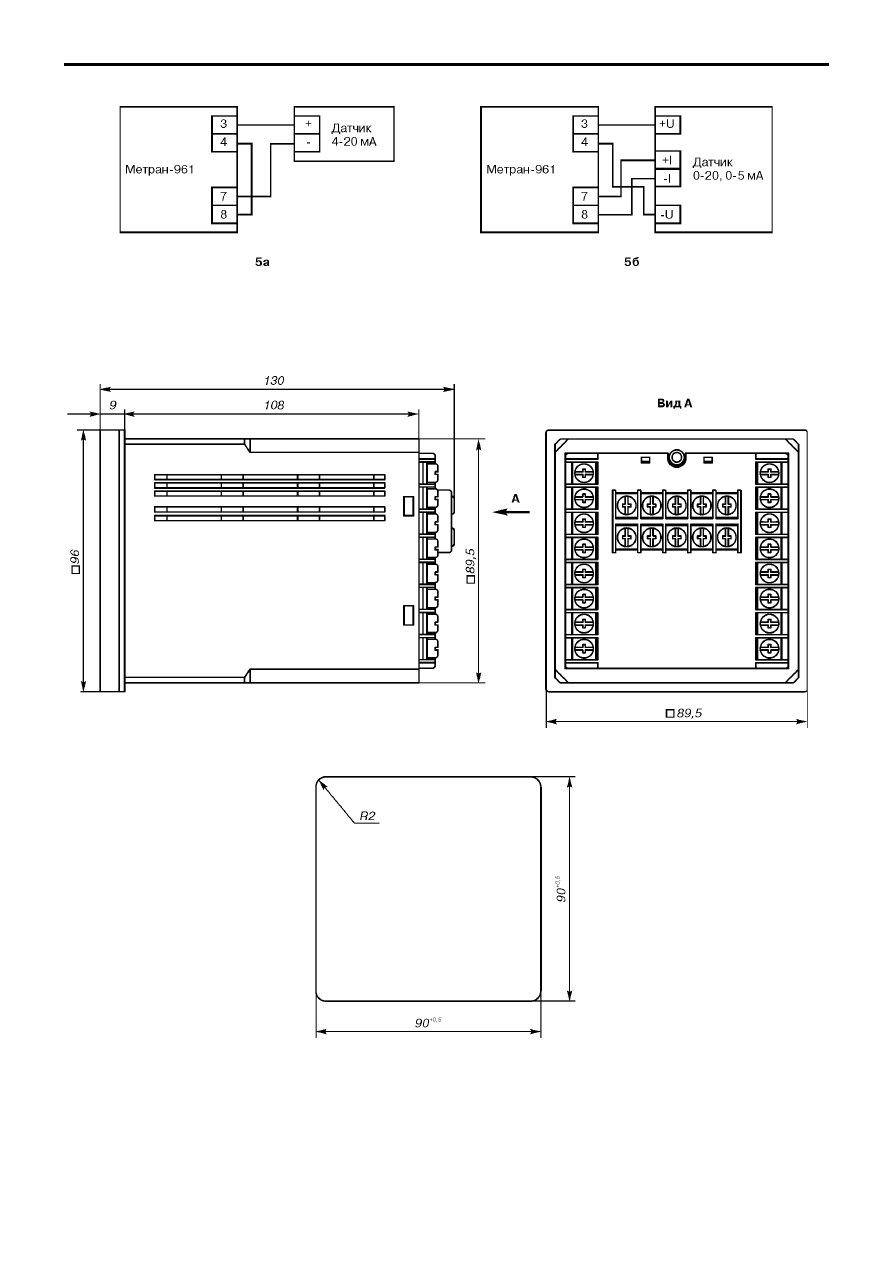

Рис.5. Подключение датчиков по 2хпроводной (5а) и 4хпроводной (5б) схемам.

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ

Рис.6.

Рис.7. Размер выреза для установки в щит.
