Метран. Расходомеры, преобразователи, счетчики - часть 5





21

Серия 3000

Используются как контроллеры в системах
с массовыми кориолисовыми
расходомерами и плотномерами Micro
Motion
Основные применения:
 мониторинг технологического процесса по
нескольким переменным;
 дозировка жидкостей и газов;
 расширенный анализ плотности и
концентрации;
 коммерческий учет;
 компьютер чистой нефти
Внесены в Госреестр средств измерений
под №1342501. Сертификат №11302

z

z

z

z

z

z

z

z

z

z

z

z

z

z

z

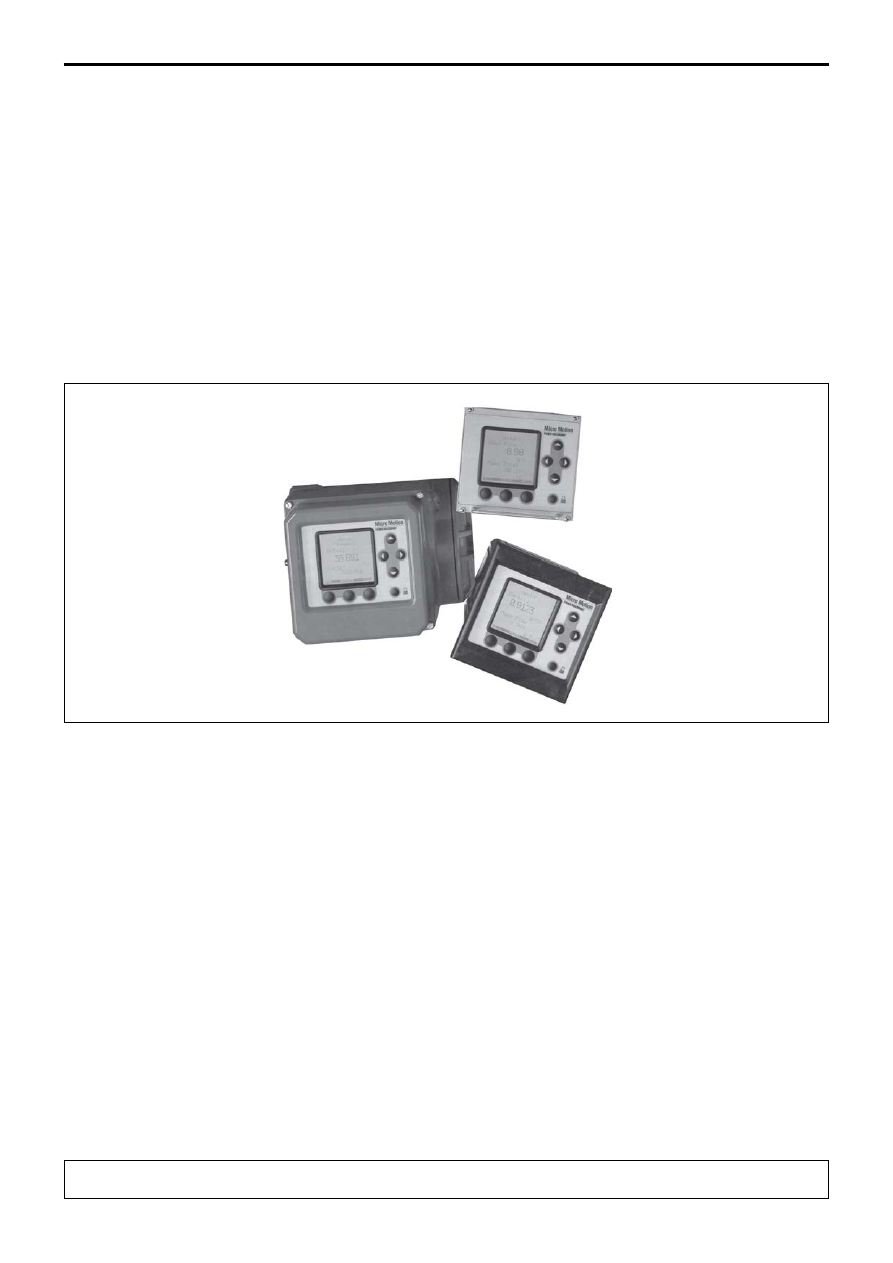

Дискретные контроллеры и

преобразователи/контроллеры серии 3000

Основные преимущества:

$ технология цифровой обработки сигнала
расходомера  многопараметрические измерения;
$ высокая точность измерений и стабильность
метрологических характеристик в широком
динамическом диапазоне;
$ объединение функций нескольких приборов в
едином корпусе;
$ встроенный дисплей с кнопочным пультом для
быстрого конфигурирования и запуска;
$ различные варианты для монтажа в комнате
оператора, в электромонтажном шкафу и
непосредственно на объекте;
$ общепромышленное и взрывозащищенное
исполнения.

22

Micro Motion. Серия 3000

Две модели дискретных контроллеров и две модели

преобразователей/контроллеров серии 3000 обладают
широким спектром функциональных возможностей,
позволяющих успешно их использовать при автоматизации
технологических процессов.

Приборы серии 3000 обеспечивают контроль

операций дозирования, анализ плотности, вычисление
содержания чистой нефти, коммерческий учет и осуществляют
высокоточное измерение расхода, плотности и температуры $
все это в одном устройстве, что обеспечивает расширенные
возможности при достаточно выгодной цене.

Для применений, требующих простого открытия$

закрытия клапана или сигнализации, обычно выбирают модель
только с функциями управления (дискретного контроллера).
Когда дополнительно требуется измерение и отображение
параметров процесса, выбирают дискретный контроллер со
встроенным преобразователем (контроллер/
преобразователь). При изменении потребностей дополнение
функций производится достаточно просто $ путем
перепрограммирования (с помощью специальной программы)
без замены прибора.

Поскольку модели серии 3000 функционально

объединяют в себе возможности различных приборов, Заказчик
может одним контроллером заменить несколько приборов в
заводской лаборатории, тем самым уменьшить стоимость
обслуживания, повысить эффективность, увеличить
производительность, т.к. нет необходимости в ручных
вычислениях и дополнительных лабораторных исследованиях.

Применение расходомера, термометра,

рефрактометра и других вторичных приборов может быть
упрощено путем использования одного устройства$
контроллера серии 3000.

Компания Micro Motion работает в тесном контакте со

многими институтами по стандартизации, разрабатывая
решения для многих технологических процессов. Функция
изменения технологического параметра, приведенная на рис.1,
исследуется компанией Micro Motion и вносится в память
приборов серии 3000 как на заводе$изготовителе, так и на
предприятии Заказчика.

Только технология MVD обладает следующими

преимуществами:
$ высокая стабильность метрологических характеристик в
широком динамическом диапазоне измерений расхода и
плотности (устранение влияния нестабильности нуля на
погрешность измерения расхода, которая свойственна
кориолисовым расходомерам других производителей).
$ удаленный монтаж преобразователя от сенсора при помощи
обычного 4$х жильного, попарно экранированного сигнального
кабеля;
$ определение и быстрое устранение неполадок с помощью
встроенной самодиагностики;
$ настройка преобразователя в зависимости от конкретного
применения;
$ модернизация преобразователя на объекте без демонтажа.

Функции контроллера

Приборы серии 3000 позволяют Заказчику

рационально и эффективно оптимизировать технологический
процесс.
Конфигурирование, снятие показаний и обслуживание
полностью обеспечиваются применением встроенного
программируемого пользовательского интерфейса и наличием
подсвечиваемого дисплея, при этом другие конфигурационные
устройства, например, ручные коммуникаторы, не требуются,
но могут быть использованы. Коммуникационные протоколы
Modbus и HART позволяют использовать такие
конфигурационные устройства как HART$коммуникатор или
компьютер, оснащенный комплектом программного
обеспечения ProLink II, AMS. Приборы серии 3000 могут быть
интегрированы в сеть с архитектурой Plant Web.

Каждый контроллер серии 3000 может одновременно

управлять 3$мя исполнительными механизмами (насосами,
клапанами, частотными приводами) и функционально
перенастраиваться для поддержания изменяющихся
требований к нему. Архитектура серии 3000 была
спроектирована с учетом возможной модернизации в полевых
условиях. Электроника серии 3000 поддерживает функцию
загрузки нового программного обеспечения для
дополнительных и будущих применений и способность
воспринимать новое подключаемое оборудование, как только
оно появляется на рынке.

Функции мониторинга процесса и сумматора

Все контроллеры серии 3000 обеспечивают

мониторинг процесса по многим переменным, включая
массовый расход, объемный расход, плотность и температуру.
Функции мониторинга процесса и сумматора встроены в
электронику.

Функции дозирования

Контроль дозирования значительно упрощается с

использованием контроллеров серии 3000 и ведется по
следующему принципу:
$ конфигурирование (занесение в память) до 6 алгоритмов
дозирования, которые затем могут быть использованы при
быстрой настройке контроллера на конкретную операцию
слива$налива;
$ одноступенчатое или двухступенчатое дозирование;
$ сигнализация об окончании дозировки или переливе;
$ конфигурирование абсолютного или относительного значения
дозы для открытия$закрытия основного клапана, для открытия$
закрытия вторичного клапана, для окончания дозировки, для
перелива;
$ конфигурирование возможности принудительного
прерывания дозировки или изменения уставок во время
операции дозирования;
$ автоматическая компенсация перелива (функция AOC)
позволяет откалибровать систему налива непосредственно на
объекте путем определения и внесения в алгоритм
корректирующей поправки по времени закрытия клапанов, что
позволяет исключить влияние различных факторов на точность
дозирования.

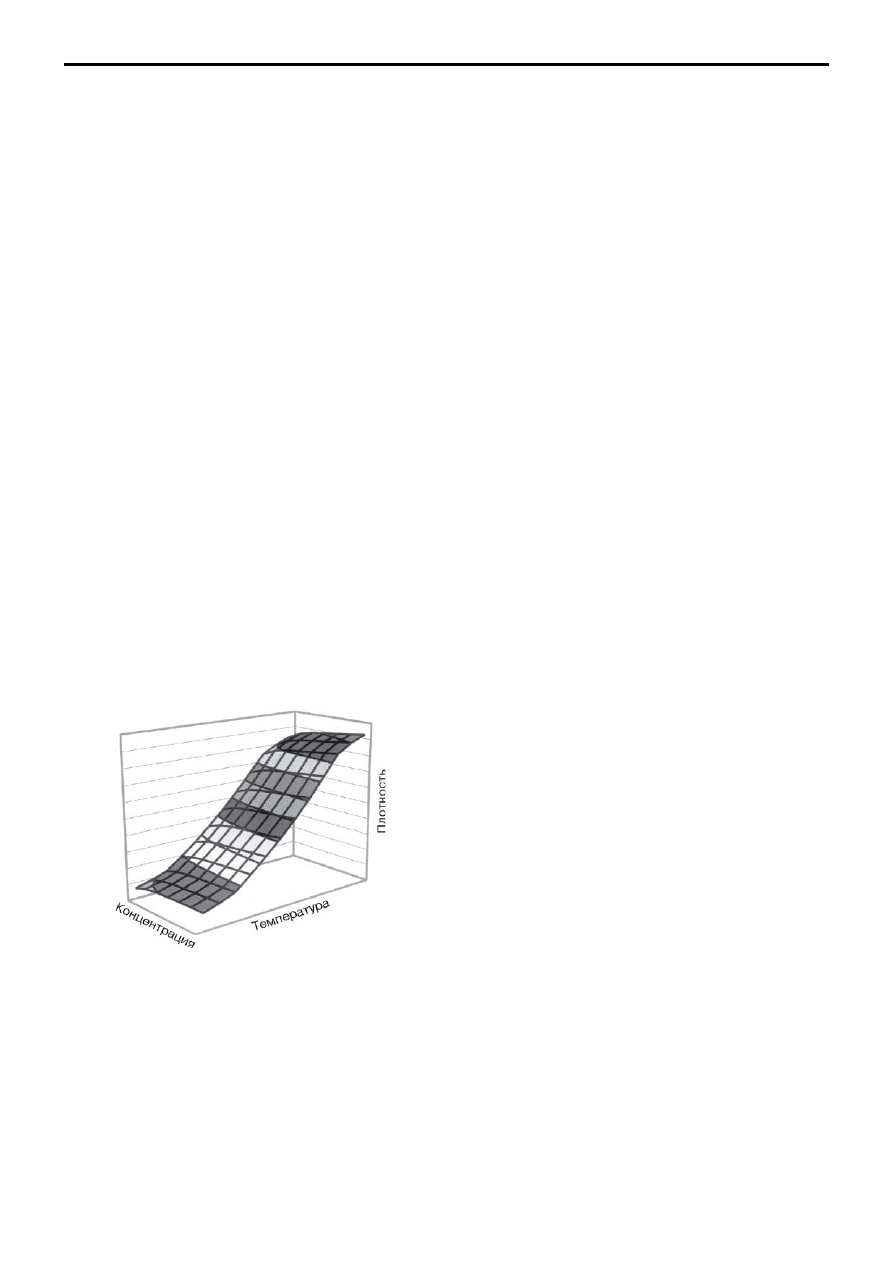

Рис.1.

Открытая архитектура приборов серии 3000 позволяет

просто и точно добавлять собственные данные для управления
параметрами процесса. Компания Micro Motion уже
исследовала и внесла в память серии 3000 зависимости для
многих технологических сред.

Приборы серии 3000 используют в своих алгоритмах

цифровую технологию многопараметрических
измерений
 (MVD), которая делает возможным
многопараметрические измерения, значительно расширяет
функции диагностики, увеличивает помехозащищенность,
обеспечивает меньшее время отклика по сравнению с
аналоговой электроникой.

23

Серия 3000

Функции анализа плотности

Электроника серии 3000 обладает уникальной

способностью обеспечивать расширенный анализ плотности
для большого количества применений, включая:
$ %HFCS (high fructose corn syrop $ кукурузный фруктозный
сироп); концентрация сахара в °Brix; концентрация спирта °Plato;
°Baume; °Baume при SG60/60;
$ плотность при заданной температуре;
$ удельная масса;
$ концентрация $ производная от относительной плотности;
$ концентрация $ производная от удельной массы.

Коммерческий учет

Контроллеры серии 3000 подходят для коммерческого

учета при наливе и сливе емкостей танкеров, железнодорожных
и автомобильных цистерн.

Применения для коммерческого учета обеспечивают:

$ физическую и программную безопасность;
$ распечатку всех событий нарушения режима безопасности;
$ возможность конфигурирования Заказчиком массовых и
объемных сумматоров;
$ распечатку фискального чека;
$ способность сетевой распечатки.

Модель

3300

3350

3500

3700

Назначение

Дискретный

контроллер

Дискретный контроллер

полевого монтажа

(взрывонепроницаемая

оболочка)

Преобразо$

ватель/

контроллер

Преобразователь/

контроллер полевого

монтажа (взрывонепро$

ницаемая оболочка)

Корпус

 Монтаж на рейке DIN

 Монтаж на панели

 Полевой монтаж (IP67)

Интерфейс/дисплей

 Подсвечиваемый дисплей, клавиатура

 Большие мембранные кнопки

Электрические соединения

 Входные и выходные подсоединения:

 $ соединители типа D

• (1)

• (1)

 $ cоединитель под пайку

• (1)

• (1)

 $ винтовые клеммы

• (2)

• (2)

 $ соединительный кабель, винтовые зажимы

• (3)

• (3)

 $ отсеки для внутреннего подсоединения

 Подсоединение питания: винтовые зажимы

Варианты источника питания

 $ переменный ток напрядением 85$265 В

 $ постоянный ток напрядением 18$30 В

Входные сигналы

 Один частотно$импульсный вход

 Два дискретных импульсных входа

 Один искробезопасный 4$х$жильный вход
 от кориолисового сенсора

СРАВНИТЕЛЬНЫЕ ДАННЫЕ МОДЕЛЕЙ СЕРИИ 3000

Таблица 1

Примечания: см. на следующей странице.

Модельный ряд серии 3000

Четыре модели электроники серии 3000 (см.табл.1) и

дополнительный набор реле для коммутации (модель 3100)
обеспечивают различные функциональные комбинации для
решения задач Заказчика.

Каждый прибор серии 3000 может одновременно

управлять 3$мя исполнительными механизмами. Новое
оборудование и программное обеспечение к нему могут быть
добавлены в память контроллера путем
перепрограммирования.

Специальные применения в промышленности

Для применений, требующих высокой точности и

компактной, прямотрубной конструкции, контроллеры серии
3000 рекомендуется комплектовать прямотрубными сенсорами
Micro Motion серии Т. Такая комплектация расходомеров
является идеальным решением для многих типов
технологических сред и отраслей промышленности:
$ высоковязкие среды $ суспензии, краски, клеи, составы
которых могут налипать и засорять расходомерные трубки;
$ пищевая промышленность (молочные процессы,
производство напитков);
$ фармацевтика;
$ применения для монтажа в небольшом пространстве
(передвижные установки и модернизация имеющихся
процессов);
$ определение содержания чистой нефти, где принимается в
расчет массовая доля твердых частиц.

24

Micro Motion. Серия 3000

Модель сенсора

Абсолютная погрешность

измерений плотности

Elite ®
(кроме CMF010P)

Elite ® CMF010P

Серия F

Серия H

Серия T

DH100, DH150

DH25, DH38

DL65, DТ65, DТ100,
DS150, DТ150,DH300

DL100, DL200, DS300,
DS600

Продолжение таблицы 1

Модель

3300

3350

3500

3700

Назначение

Дискретный

контроллер

Дискретный контроллер

полевого монтажа

(взрывонепроницаемая

оболочка)

Преобразователь/

контроллер

Преобразователь/ контроллер

полевого монтажа

(взрывонепро$ ницаемая

оболочка)

Выходные сигналы

 Один частотно$импульсный выход

z

z

z

z

 Два активных токовых выхода 4$20 мА

z

z

z

z

 Три дискретных выхода

 HART Bell 202 (4)

 RS485 (5)

Масса, кг

1,6

(без кабелей)

8,6

1,6

(без кабелей)

8,6

Примечания:

(1) $ только для корпусов с монтажом на рейке DIN.
(2) $ стандартно для корпусов с панельным монтажом, опция для корпусов с монтажом на рейке DIN.
(3) $ только для корпусов с панельным монтажом.
(4) $ сигнал HART Bell 202 накладывается на первичный токовый выход 4$20 мА.
(5) $ выход RS 485 может быть использован для коммуникации по протоколам Modbus RTU, Modbus ASCII или HART. Может быть также
сконфигурирован как выход на принтер (требуется адаптер RS 232).

ПОГРЕШНОСТИ ИЗМЕРЕНИЙ РАСХОДОМЕРОВ С КОНТРОЛЛЕРАМИ МОДЕЛЕЙ 3500 и 3700

Таблица 2

Модель сенсора

Измеряемая

среда

Относительная

погрешность измерений

расхода*

Elite ®

жидкость

±0,10%

газ

±0,35%

Серия F

жидкость

±0,20%

газ

±0,50%

Серия H

жидкость

±0,15%

газ

±0,50%

Серия T

жидкость

±0,15%

D (кроме DH38),
DL, DT

жидкость

±0,15%

газ

±0,65%

DH38

жидкость

±0,15%

газ

±0,50%

Таблица 3

Измеряемая среда $ жидкость

±0,0005 г/см

3

 (±0,5 кг/м

3

)

±0,002 г/см

3

 (±2,0 кг/м

3

)

±0,004 г/см

3

 (±4,0 кг/м

3

)

±0,001 г/см

3

 (±1,0 кг/м

3

)

±0,0005 г/см

3

 (±0,5 кг/м

3

)

Таблица 4

Модель сенсора

Абсолютная погрешность

измерений температуры

Все модели

±1°С ± 0,5%

от измеренной величины в °С

* Погрешность измерений включает нестабильность,

нелинейность и гистерезис. Все характеристики получены при
опорных условиях воды: температура от 20 до 25°С, давление
от 1 до 2 бар, если не указано иное. Значения нестабильности
нуля приведены в описании каждого сенсора.

Неискробезопасные входные сигналы

Один двухпроводный

частотно$импульсный вход

Диапазон частот

0$20 000 Гц

Минимальная ширина импульса

25 мкс

Тип сигнала

активный или пассивный

Напряжение (уровень)

 0$0,8 В (низкий); 3$30 (высокий)

Ток

номинал 5 мА

Два дискретных

импульсных входа

Минимальная ширина импульса

0,15 с

Напряжение (уровень)

 0$0,8 В (низкий); 3$30 (высокий); "сухой" контакт

Искробезопасные входные сигналы

Один 4$х$жильный вход от кориолисова расходомера

ВХОДНЫЕ СИГНАЛЫ

Таблица 5















содержание   ..  3  4  5  6   ..
