Метран. Расходомеры, преобразователи, счетчики - часть 2
9

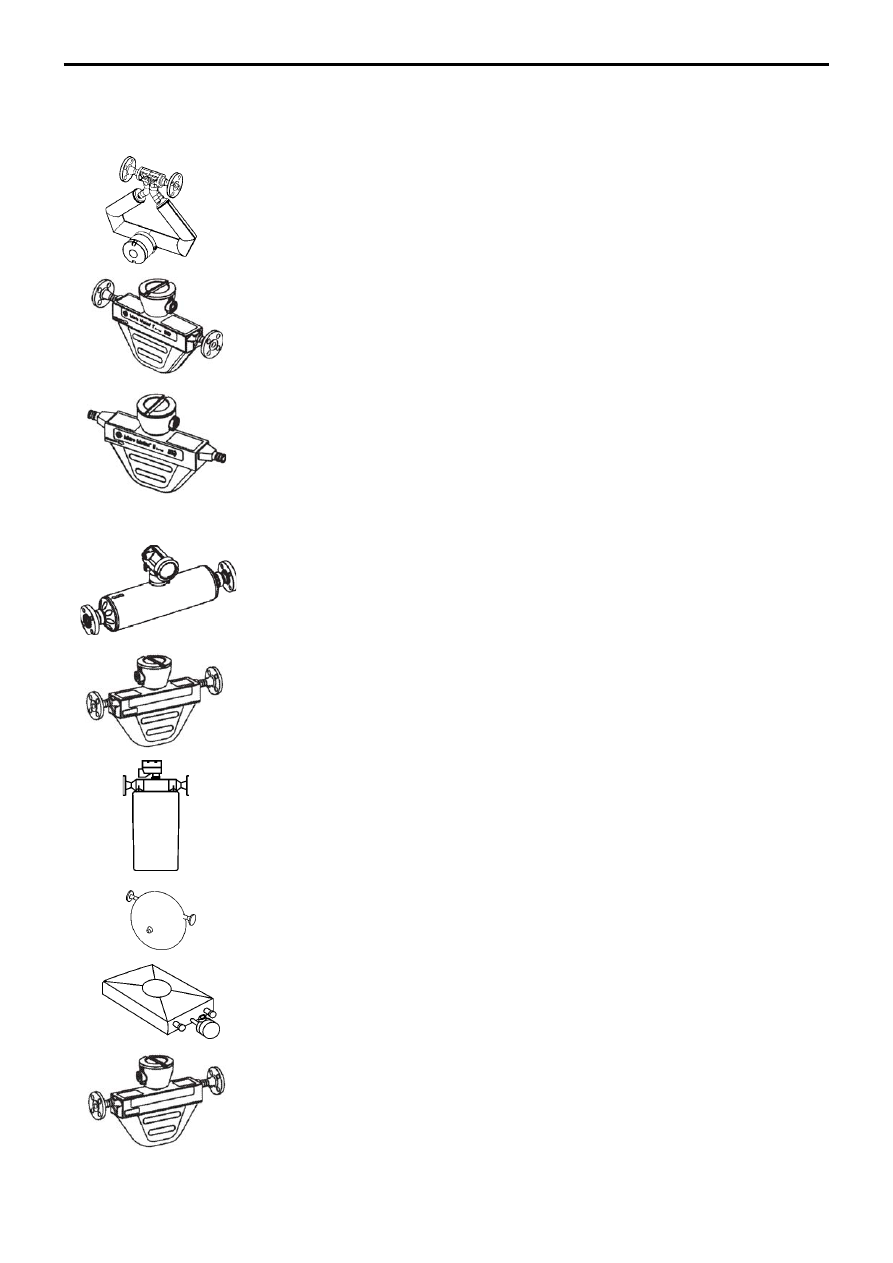

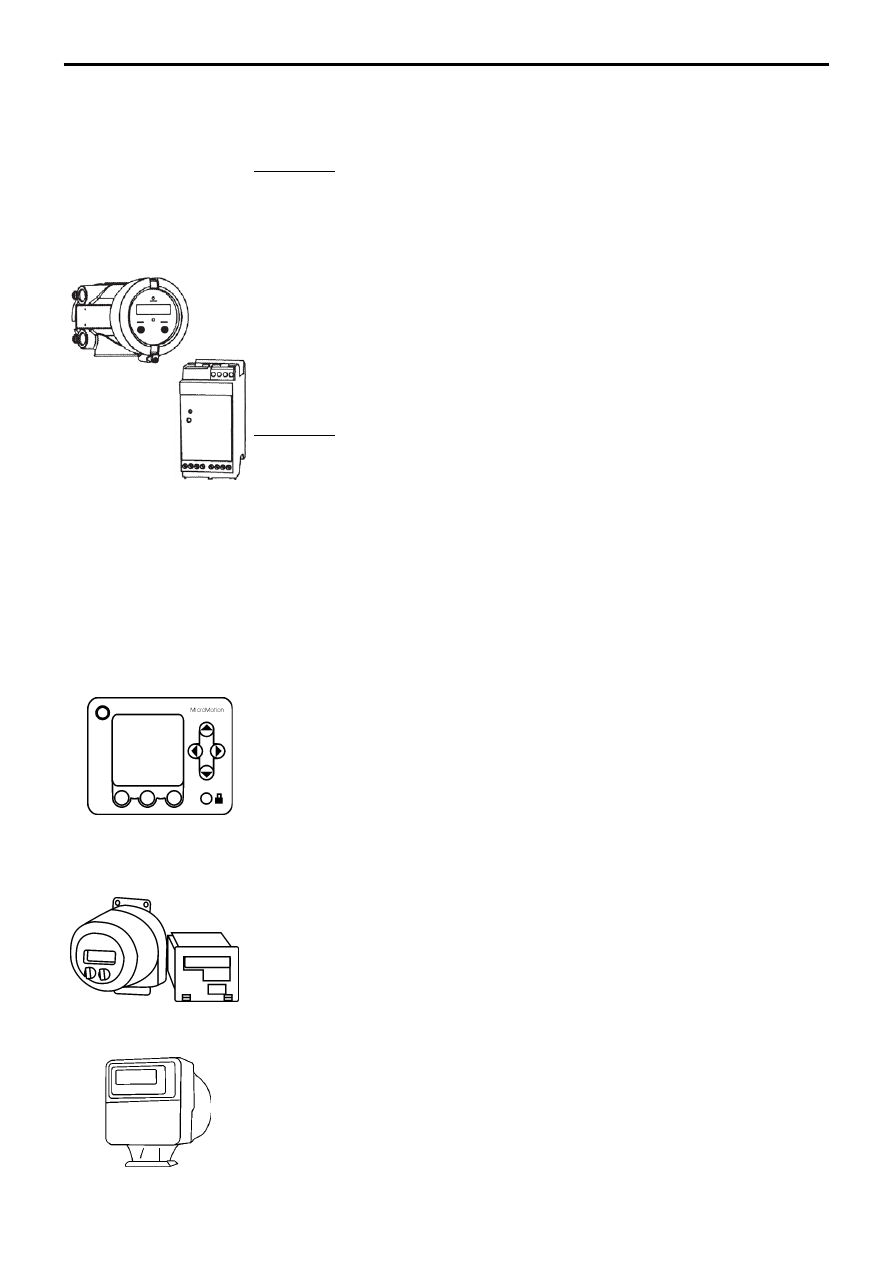

Micro Motion
Рис.4.
При движении измеряемой среды через сенсор
проявляется физическое явление, известное как эффект
Кориолиса. Поступательное движение среды во вращательном
движении сенсорной трубки приводит к возникновению
кориолисового ускорения, которое, в свою очередь, приводит
к появлению кориолисовой силы. Эта сила направлена против
движения трубки, приданного ей задающей катушкой, т.е. когда
трубка движется вверх во время половины ее собственного
цикла, то для жидкости, поступающей внутрь, сила Кориолиса
направлена вниз. Как только жидкость проходит изгиб трубки,
направление силы меняется на противоположное. Таким
образом, во входной половине трубки сила, действующая со
стороны жидкости, препятствует смещению трубки, а в
выходной способствует. Это приводит к изгибу трубки (рис.5).
Когда во второй фазе вибрационного цикла трубка движется
вниз, направление изгиба меняется на противоположное.
Сила Кориолиса и, следовательно, величина изгиба сенсорной
трубки прямо пропорциональны массовому расходу жидкости.
Детекторы измеряют фазовый сдвиг при движении
противоположных сторон сенсорной трубки.

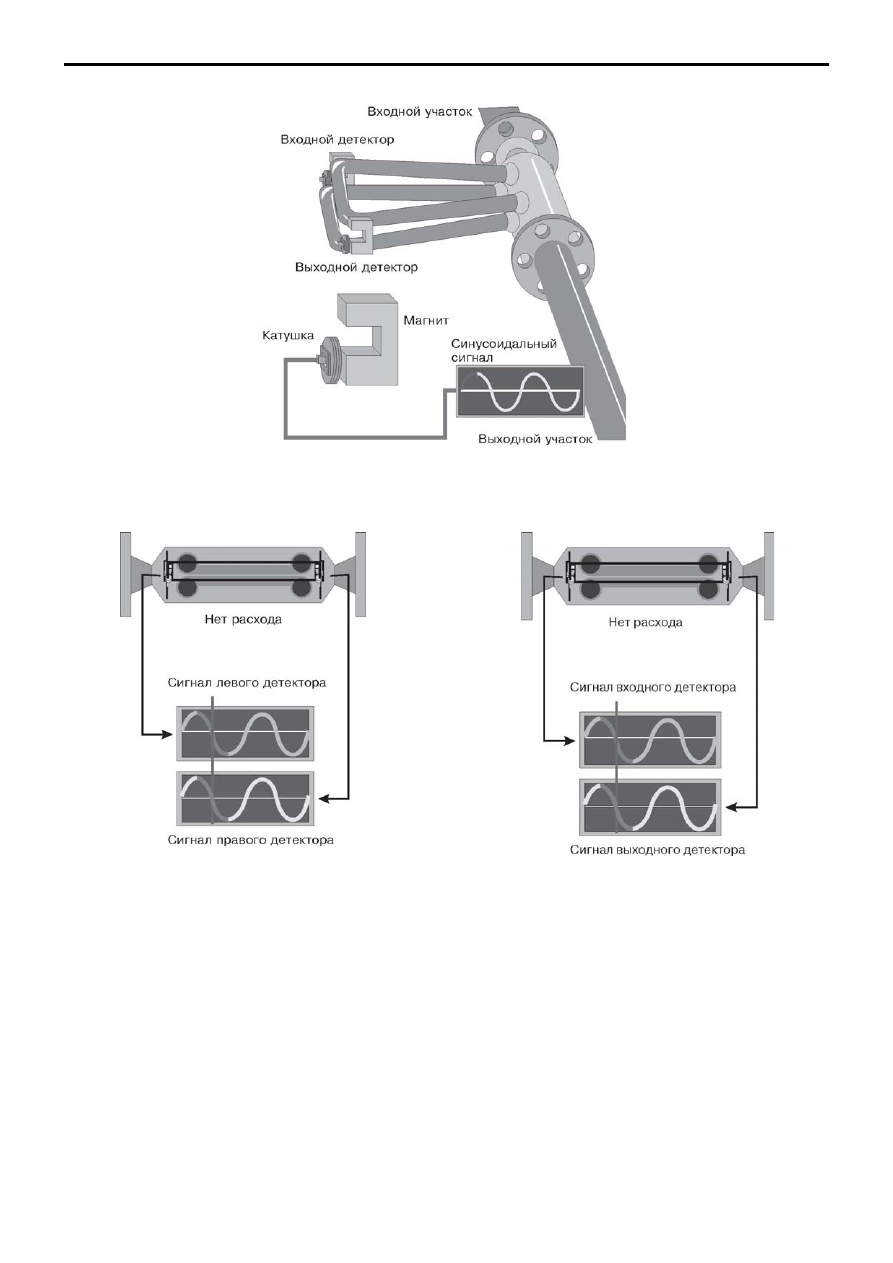

Рис.5.
Как результат изгиба сенсорных трубок генерируемые
детекторами сигналы не совпадают по фазе, так как сигнал с
входного детектора запаздывает по отношению к сигналу с
выходного детектора (рис.5).
Разница во времени между сигналами (
∆T)
измеряется в микросекундах и прямо пропорциональна
массовому расходу. Чем больше
∆T, тем больше массовый
расход.

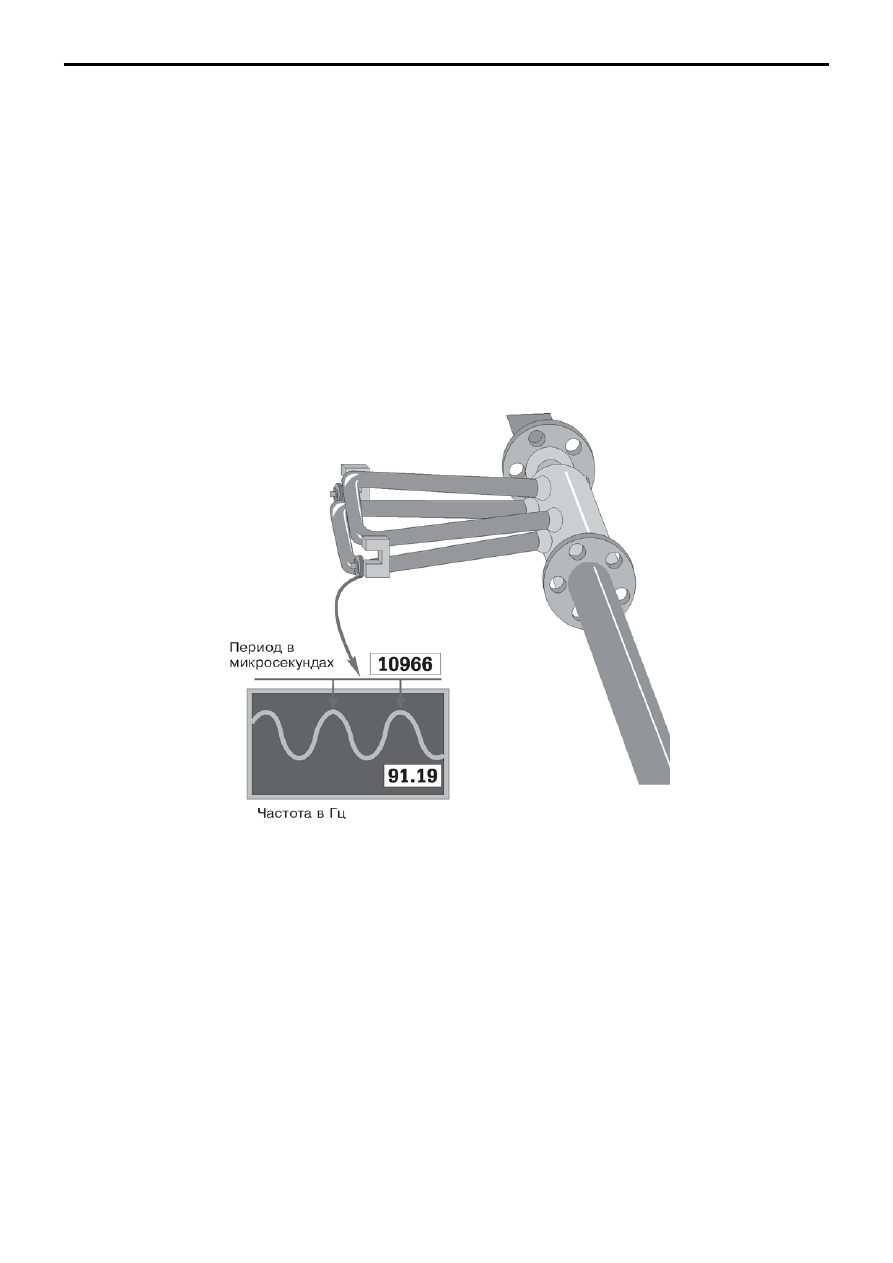

Рис.3.
Когда расход отсутствует, синусоидальные сигналы, поступающие с детекторов, находятся в одной фазе (рис.4).
