Средства измерений для автоматизации «Метран» (датчики давления) - часть 7

25

Rosemount 3051S

Фланцевое соединение с удлинителем

Код

Тип соединения с технологическим процессом

EF

Фланцевое соединение с удлинителем

Код

Размер мембраны (сторона высокого давления)

7

Мембрана 2,58 дюйма, фланец 3 дюйма / DN 80

9

Мембрана 3,5 дюйма, фланец 4 дюйма / DN 100

Код

Класс условного давления для фланца (сторона высокого давления)

1

ANSI 150

2

ANSI 300

4

ANSI 600

G

PN 40

Е

PN 10/16, имеется только для уплотнения мембраны 4 дюйма / DN100

Код

Материал мембраны и удлинителя

Материал фланца (сторона высокого давления)

СА

Нержавеющая сталь 316L SST

Углеродистая сталь

DA

Нержавеющая сталь 316L SST

Нержавеющая сталь 316 SST

СВ

Hastelloy

Углеродистая сталь 316 SST

DB

Hastelloy

Нержавеющая сталь 316

Код

Длина удлинителя (сторона высокого давления, позиция 1)

2

2 дюйма/50 мм

4

4 дюйма/100 мм

6

6 дюймов/150 мм

Код

Дополнительная длина удлинителя (сторона высокого давления, позиция 2)

0

0 дюймов/0 мм

Код

ОПЦИИ

Функциональные возможности Plant Web

А01

Блок регуляторного управления: ПИД, арифметические операции, интегратор, характеризация
сигнала и т.д. (требуется корпус Plant Web и выходной сигнал Foundation Fieldbus)

Код

Диагностические функции Plant Web

D01

Блок диагностики: Диагностика закупорки импульсных линий и статистический мониторинг процесса
(требуется корпус Plant Web и выходной сигнал Foundation Fieldbus)

DА1

Блок HART диагностики (требуется корпус Plant Web и код выходного сигнала А HART)

Код

Специальная конфигурация (программное обеспечение)

   С1

Программное конфигурирование по выбору пользователя

   С3

Калибровка избыточного давления

   С6

Сигнал тревоги и уровни насыщения по выбору пользователя: сигнализация высокого уровня
Примечание: Требуется код С1

   С7

Пользовательские тревожный сигнал и уровни насыщения: сигнализация низкого уровня
Примечание: Требуется код С1

   С8

Сигнал тревоги выдается низким уровнем (сигнал тревоги и уровни насыщения по стандарту Rosemount)

1), 3)

1), 3)

1), 3)

1), 3)

Код

Специальная конфигурация (аппаратное обеспечение)

LD

LG

LA

D1

Органы регулировки (настройки нуля, шкалы, выбора уровня тревожной сигнализации,
защиты доступа к данным)
Примечание: опция не применяется для кодов корпуса 2Е, 2F, 2G, 2М, 00, 01 и 7J
с Fieldbus Foundation

D2

Переходник соединения с процессом 1/2$14NPT

$

$

D4

Внешний болт заземления корпуса

D5

Заглушка на дренажный/вентиляционный клапан

$

$

D8

Керамический дренажный/вентиляционный клапан

$

$

1)

26

Rosemount 3051S

Код

Исполнение по взрывозащите

Е1

Сертификация взрывобезопасности 1ExdIICT6(CT5)

I1

Сертификация искробезопасности 0ExiaIICT5(CT4)

Код

Альтернативные материалы конструкции

L1

Инертная заполняющая жидкость сенсора (силикон)

L2

Уплотнительное кольцо из ТФЭ с графитовым наполнением

L4

Болты из аустенитной нержав. Стали 316

L5

Болты ANSI/ASTM$A$193$B7M

L7

ASTM$A 453, Класс А, Разряд 660

L8

ASTM$A 193, Класс 2, Разряд В8М

Код

Индикатор

   М5

ЖК$индикатор Plant Web (требуется корпус Plant Web)

   М7

Выносной ЖК$индикатор и интерфейсный блок, без кабеля; корпус Plant Web,
кронштейн из нержавеющей стали, требуется выход 4$20 мА/HART

   М8

Выносной ЖК$индикатор и интерфейсный блок, 15 м кабеля; корпус Plant Web,
кронштейн из нерж.стали, требуется выход 4$20 мА/HART

   М9

Выносной ЖК$индикатор и интерфейсный блок, 31 м кабеля; корпус Plant Web,
кронштейн из нерж.стали, требуется выход 4$20 мА/HART

3)

1), 5)

1), 5)

1), 5)

4)

Код

Специальные процедуры

Р1

Гидростатические испытания

Р2

Очистка датчика для специального применения

Р3

Очистка до остаточного содержания хлора и фтора

Код

Специальные сертификаты

Q4

Сертификат калибровки

QG

Сертификат калибровки на русском языке

QР

Сертификат калибровки и соединений

Код

Клеммные блоки

Т1

Блок защиты от переходных процессов (не применяется с кодом типа корпуса 00, 01, 7J)

Т2

Клеммный блок с клеммами на пружинных зажимах WAGO (требуется корпус Plant Web)

Т3

Блок защиты от переходных процессов с клеммами на пружинных зажимах WAGO (требуется корпус Plant Web)

Код

Электрический разъем (не применяется с кодом типа корпуса датчика 00, 01, 7J)

GE

4$контактная вилка соединителя М12 (eurofast)

GM

4$контактная вилка соединителя, размер Мини (minifast)

1)

1)

Пример записи при заказе:

Модель для фланцевого соединения FF:

3051S  2  LD   2A  А  1А  1  0  2  0  D  FF  7  1  DA  0  0  Е1  М5  Р1  QG

Модель для фланцевого соединения EF:

3051S  2  LD   2A  А  1А  1  0  2  0  D  EF  7  1  DA  0  0

1)

Не применяется с кодом выходного сигнала F.

2)

Стандартная прокладка изготовлена из волокнистого материала, не содержащего асбеста.

3)

Не применяется с кодом типа корпуса 01.

4)

Не применяется с кодом типа корпуса 00, 7J.

5)

Не применяется с кодом опции DA1.

27

Rosemount 3051S

КОРПУС "KIT" МОДЕЛЬ 300S

Модель

Тип датчика

300 S

Корпус "Kit" для масштабируемого датчика давления 3051S

Код

Корпус

Материал корпуса

Резьба кабельного
ввода

1А

Корпус Plant Web

алюминий

1/2$14NPT (К1/2")

1В

Корпус Plant Web

алюминий

М20х1,5

1C

Корпус Plant Web

алюминий

G1/2

1J

Корпус Plant Web

Нерж. сталь 316L

1/2$14NPT (К1/2")

1К

Корпус Plant Web

Нерж. сталь 316L

М20х1,5

1L

Корпус Plant Web

Нерж. сталь 316L

G1/2

2А

Соединительная коробка

алюминий

1/2$14NPT (К1/2")

2В

Соединительная коробка

алюминий

М20х1,5

2C

Соединительная коробка

алюминий

G1/2

2J

Соединительная коробка

Нерж. сталь 316L

1/2$14NPT (К1/2")

2Е

Соединительная коробка с выводом для выносного индикатора

алюминий

1/2$14NPT (К1/2")

2F

Соединительная коробка с выводом для выносного индикатора

алюминий

М20х1,5

2G

Соединительная коробка с выводом для выносного индикатора

алюминий

G1/2

2М

Соединительная коробка с выводом для выносного интерф. блока

Нерж. сталь 316L

1/2$14NPT (К1/2")

3А

Корпус с выносным дисплеем

алюминий

1/2$14NPT (К1/2")

3В

Корпус с выносным дисплеем

алюминий

М20х1,5

3J

Корпус с выносным дисплеем

Нерж. сталь 316L

1/2$14NPT

3C

Корпус с выносным дисплеем

алюминий

G1/2

7J

Малогабаритный, быстросъемный соединитель с 4$х штырьковым
разъемом

Нерж. сталь 316

Код

Выход

А

Сигнал 4$20 мА с цифровым сигналом по протоколу HART

F

Сигнал Foundation Fieldbus: требуется корпус Plant Web

1)

Код

ОПЦИИ

Функциональные возможности Plant Web

А01

Блок регуляторного управления: ПИД, арифметические операции, интегратор, характеризация
сигнала, и т.д (требуется корпус Plant Web и выходной сигнал Foundation Fieldbus)

Код

Диагностические функции Plant Web

D01

Блок диагностики: диагностика закупорки импульсных линий и статистический мониторинг
процесса; требуется корпус Plant Web и выходной сигнал Foundation Fieldbus

DA1

Блок диагностики HART (требуется корпус PlantWeb  и код выходного сигнала А)

Код

Специальная конфигурация (аппаратное обеспечение)

D1

Органы регулировки (настройки нуля, шкалы, выбора уровня тревожной сигнализации, защиты доступа к данным).
Примечание: опция не применяется для кодов корпуса 2Е, 2F, 2G, 2М, 3А, 3В, 3С, 3J, 7J, 00, 01

Код

Исполнение по взрывозащите

Е1

Сертификация взрывобезопасности 1ExdIICT6(CT5)

I1

Сертификация искробезопасности 0ExiaIICT5(CT4)

Код

Индикатор (не применяется с кодом типа корпуса 7J)

М5

ЖК$индикатор Plant Web (требуется корпус Plant Web)

М7

Выносной ЖК$индикатор и интерфейсный блок, без кабеля (требуется корпус Plant Web, кронштейн
из нержавеющей стали, 4$20 мА/HART)

М8

Выносной ЖК$индикатор и интерфейсный блок, 15 м кабеля (кронштейн из нерж.стали, 4$20 мА/HART)

М9

Выносной ЖК$индикатор и интерфейсный блок, 31 м кабеля (кронштейн из нерж.стали, 4$20 мА/HART)

1), 2)

1), 2)

1), 2)

1)

1)

Код

Клеммные блоки

Т1

Блок защиты от переходных процессов (не применяется с кодом типа корпуса 7J)

Т2

Клеммный блок с клеммами на пружинных зажимах WAGO (требуется корпус Plant Web)

Т3

Блок защиты от переходных процессов с клеммами на пружинных зажимах WAGO (требуется корпус Plant Web)

Код

Электрический разъем  (не применяется с кодом типа корпуса 7J)

GE

4$контактная вилка соединителя М12 (eurofast)

GM

4$контактная вилка соединителя, размер Мини (minifast)

1)

 Не применяется с кодом выходного сигнала F.

2)

 Не применяется с кодом опции DA1, применяется только с типами корпусов 3А, 3В, 3С, 3J.

Пример записи при заказе:

300S  1A  A  E5

28

Rosemount 3051

Rosemount 3051С. Датчики с сенсорным

модулем на базе емкостной ячейкой для измерения
перепада давлений, избыточного, абсолютного
давлений с верхними пределами измерений от 0,025 до
27580 кПа.

Rosemount 3051Т. Штуцерная конструкция

сенсорного модуля с использованием
усовершенствованного пьезорезистивного сенсора для
измерений избыточного и абсолютного давлений с
верхними пределами измерений от 2,07 до 68950 кПа.

Rosemount 3051L. Комплекс датчиков,

предназначенных для измерений гидростатического
давления (уровня) жидкости в резервуарах с верхними
пределами измерений от 0,62 до 2070 кПа. Компактные
и удобные в обслуживании датчики для открытых,
закрытых резервуаров, с различными типами фланцевых
соединений, возможностью промывки мембран и
защитой от парафиновых отложений.

Rosemount 3051H. Датчик обеспечивает

измерение перепада давлений, избыточного,
абсолютного давлений с верхними пределами
измерений в высокотемпературных процессах (до 191°С)
от 0,62 до 13800 кПа без использования выносных
мембран или капилляров.

Датчики давления

Rosemount 3051

Измеряемые среды: газ; жидкость, в т.ч.
нефтепродукты; пар
Конструкция корпуса сенсорного модуля
Coplanar

ТМ

Нестабильность ±0,125% за 5 лет в реальных
условиях эксплуатации
Основная приведенная погрешность
±0,065%, ±0,04%
Перенастройка диапазонов измерений 100:1
Выходные сигналы:
 420 мА с цифровым сигналом на базе
HARTпротокола;
 экономичный 0,83,2; 15 В с цифровым
сигналом на базе HARTпротокола;
 цифровой на базе протокола Foundation Fiеlbus;
 цифровой на базе протокола Profibus
Комплектация монтажными элементами по
заказу: традиционный фланец, кронштейны для
установки, фланец для измерения уровня,
выносные мембраны, встроенная измерительная
диафрагма, интегральный вентильный блок
модели 305/306
Сертификат утверждения типа средств
измерений №25013  для датчиков, собранных в
России; №18890  для датчиков, поставляемых с
других заводов Rosemount. Разрешение
Ростехнадзора №РРС 0022742 и №РРС 048492

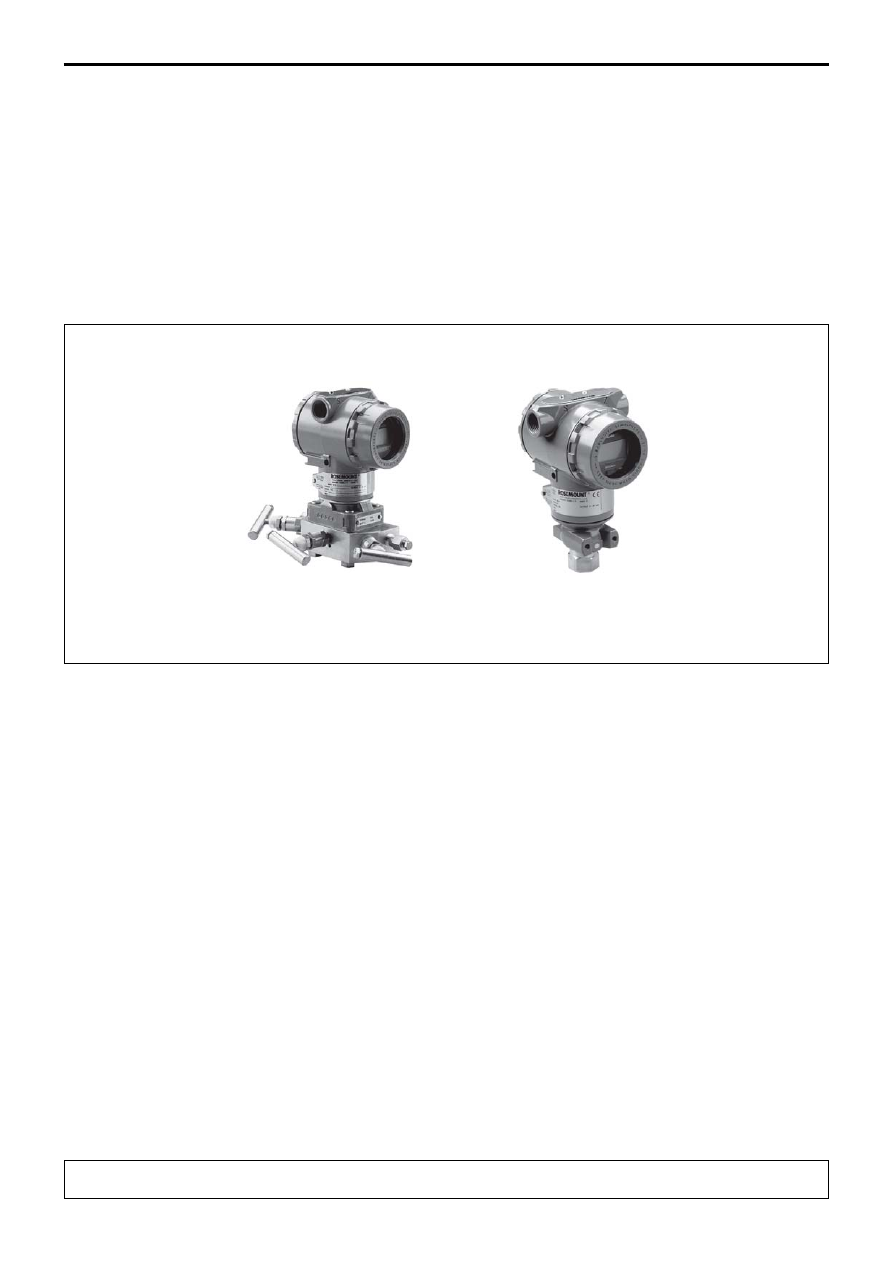

Rosemount 3051С

Rosemount 3051Т

www.metran.ru

Россия, 454138, Челябинск, Комсомольский проспект, 29, а/я 11608
т.(351) 798$85$10, 247$1$555, 247$16$02; ф.247$16$67. е$mail:metran@metran.ru

РОССИЙСКАЯ СБОРКА

Новый стандарт в технологии измерения давлений!
