Средства измерений для автоматизации «Метран» (датчики давления) - часть 2

5

С О Д Е Р Ж А Н И Е

Датчики давления

Rosemount 3051S . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Rosemount 3051 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Метран$150 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
Rosemount 1151 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70
Rosemount 2088 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78
Опросный лист для выбора датчиков давления Rosemount . . . . . . . . . . . . . . . . . 82
Общий раздел для датчиков Метран$100, Метран$49 . . . . . . . . . . . . . . . . . 83
Метран$100 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88
Опросный лист для выбора датчиков измерения уровня . . . . . . . . . . . . . . . . . 127
Метран$49 коррозионностойкий . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 128
Метран$22$АС . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 143
Многопараметрический датчик Rosemount 3095MV . . . . . . . . . . . . . . . . . . . . . . 156

Малогабаритные датчики давления и уровня

Метран$55 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 164
Метран$55 для специальных применений . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 172
Опросный лист для выбора датчиков Метран$55 для специальных
применений . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 175

Средства коммуникации

Коммуникатор 375 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 176
HART$коммуникатор Метран$650 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 179
HART$модем Метран$681 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 184
HART$USB$модем Метран$682 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 186
Программа HART$Master . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 189
HART$мультиплексор Метран$670 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 191
Конвертер сигнала HART в аналоговый сигнал Rosemount 333 HART Tri$Loop . . . . . . . . 196
Программное обеспечение AMS Suite: Intelligent Device Manager . . . . . . . . . . . . . . . . 200

Блоки клапанные. Вентильные системы. Переходники . . . . . . . . . . . . . . . . . . . . . . 203

Диафрагмы ДКС, ДБС, ДФК . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 243

Сосуды конденсационные СК, уравнительные СУ, разделительные СР . . . . . . 253

Реле давления

РД, РД$П, РД$2,5ПА, РД$У, РД$ПУ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 256

Функциональная аппаратура. Вторичные приборы

Блоки питания помехоустойчивые Метран$600М

Новинка . . . . . . . . . . . . 269

Блоки питания Метран$602, Метран$604, Метран$608 . . . . . . . . . . . . . . . . . . . . . 272
Блок питания Метран$602$Ех . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 276
Интеллектуальный блок взрывобезопасного питания Метран$661$Smart  . . . . . . . 279
Импульсный источник питания постоянного тока Метран$601Б . . . . . . . . . . . . . . . . . 281
Изолирующие барьеры искрозащиты Метран$631$Изобар, Метран$632$Изобар . . . . 283
Шунт$диодные барьеры искрозащиты Метран$630

Новинка  . . . . . . . . . . 287

Барьер высокого потенциала Метран$700$БВП . . . . . . . . . . . . . . . . . . . . . . . 292
Автономный цифровой индикатор Метран$620 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 300
Регистратор Метран$900 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 303
Видеографический регистратор Метран$910 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 310
Технологический измеритель$регулятор Метран$961

Новинка . . . . . . . . . . . . . . 319

6

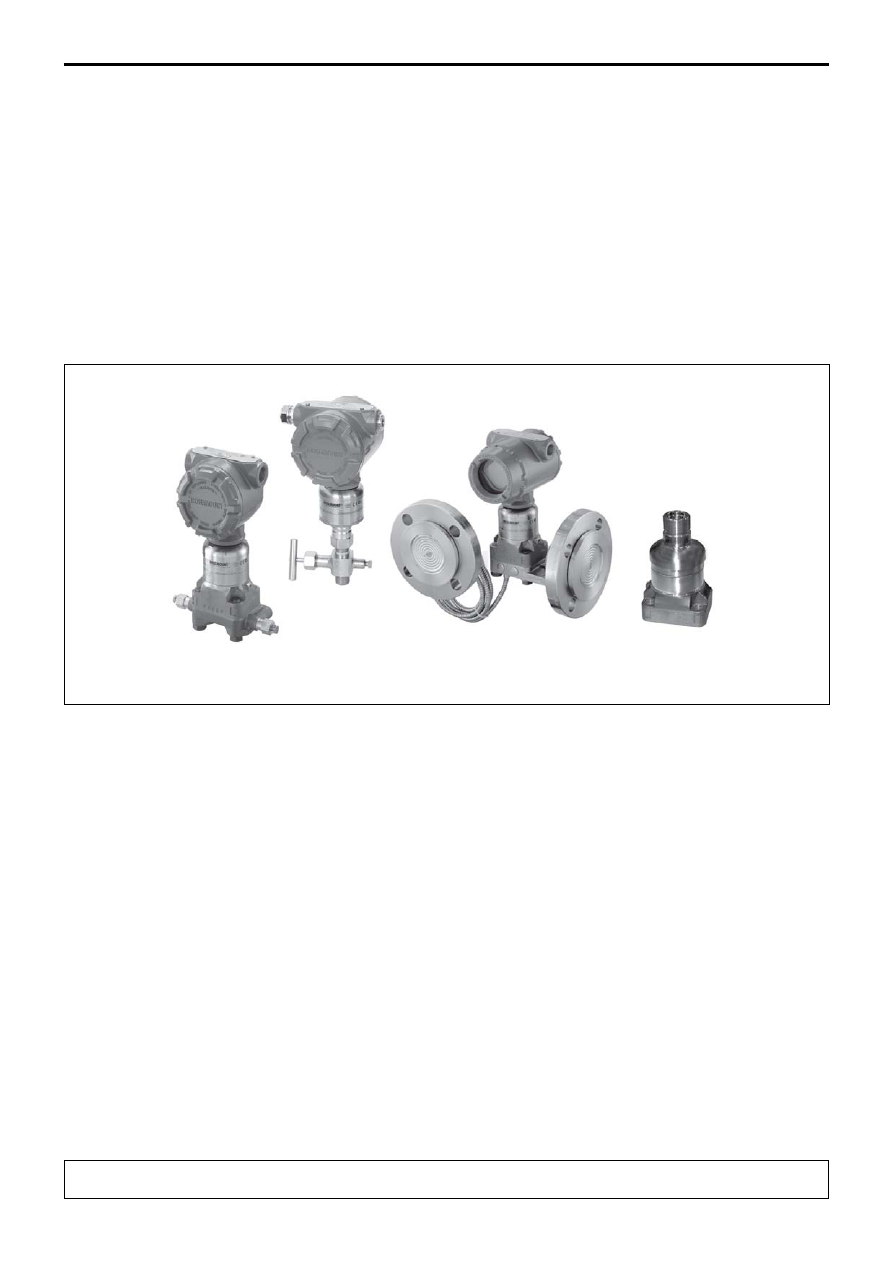

Rosemount 3051S

Датчики давления

Rosemount 3051S

Измеряемые среды: жидкости, в т.ч.
нефтепродукты; пар, газ, газовые смеси.
Диапазоны измеряемых давлений:

минимальный 00,025 кПа;
максимальный 068,9 MПа

Диапазон температур:

окружающей среды от 51 до 85°С;
измеряемой среды от 73 до 205°С

Выходные сигналы:

420/HART;
Foundation Fieldbus;
ProfibusPA

Основная приведенная погрешность:

±0,025% (вариант Ultra);
±0,055% (вариант Classic)

Основная относительная погрешность

±0,04 % (вариант Ultra for Flow)

Диапазон перенастройки пределов
измерений  200:1, 100:1
Наличие взрывозащитного исполнения
Внесены в Госреестр средств измерений
под №2411602, сертификат №13768

В датчиках давления Rosemount 3051S

применяется конструкция SuperModule. Она
представляет собой полностью герметичный узел,
обеспечивающий самую высокую защиту от
проникновения пыли и воды (IP68). В состав узла
входит плата электроники и емкостный
преобразователь давления, выполненный по
сенсорной технологии Saturn. Основной и
дублирующий сенсоры емкостной ячейки,
выполненные по этой технологии, увеличивают
надежность работы датчика и значительно
улучшают метрологические характеристики.

Применение корпуса датчика типа

PlantWeb позволяет встраивать дополнительные
платы расширения и модули, что увеличивает
функциональность датчика, обеспечивает
удобство диагностики, снижает стоимость
обслуживания.

Лучшие в мире функциональные и эксплуатационные  характеристики!

7

Rosemount 3051S

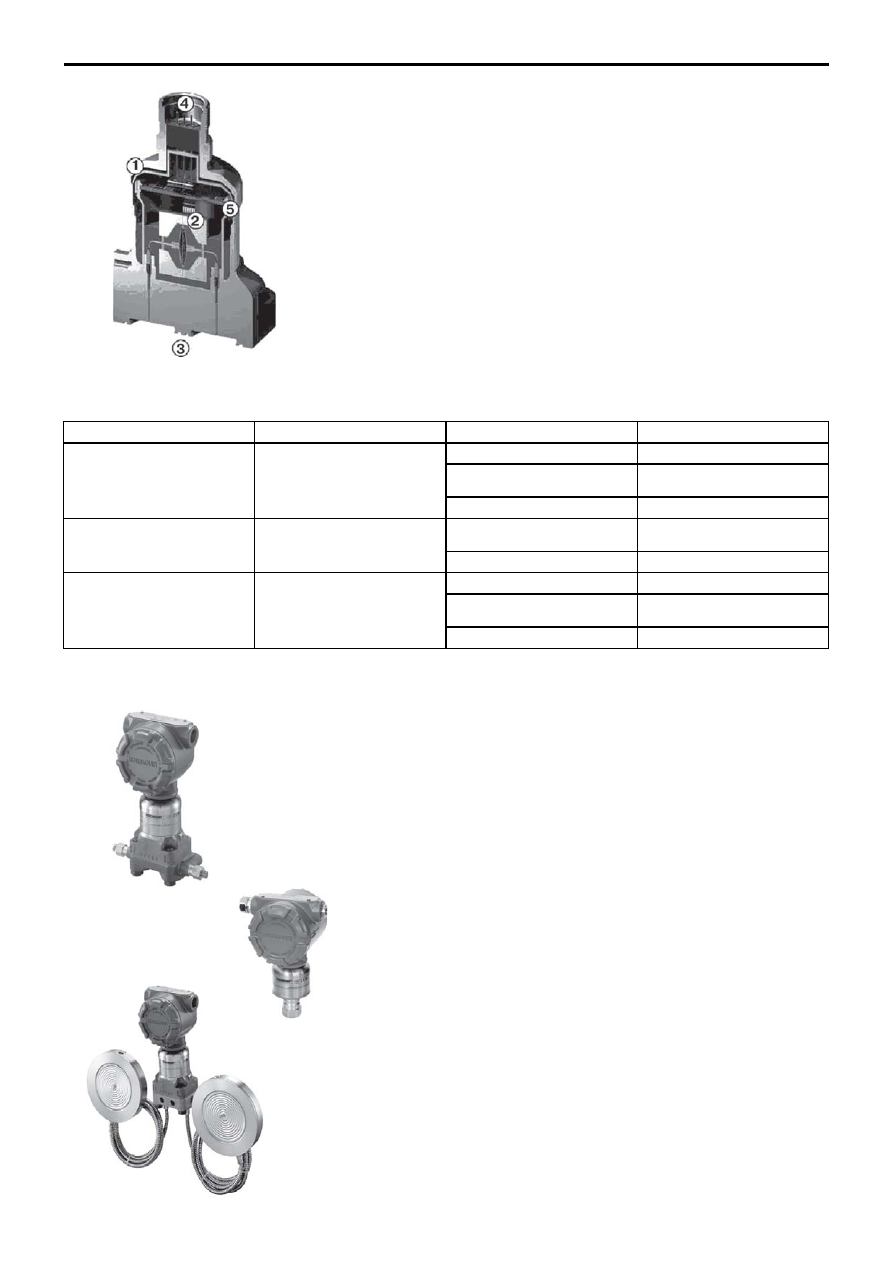

КОНСТРУКЦИЯ SUPER MODULE

1 $ Цельносварная, герметичная конструкция корпуса датчика из нержавеющей
стали 316L. Защищает электронику от пыли, влаги и вредных примесей (степень
защиты IP68).

2  Емкостная ячейка, выполненная по сенсорной технологии Saturn

TM

.

3  Чувствительные разделительные мембраны платформы Coplanar

TM

. Мембраны

могут быть выполнены из различных материалов, в т.ч. сплавов для работы в
агрессивных средах.

4  Штепсельный разъем. Выходные сигналы: 4$20 мA с HART$протоколом,
цифровые с протоколом Foundation fieldbus или с протоколом Profibus.
Функциональные возможности PlantWeb.

5  Электронная плата.

СЕРИИ И МОДЕЛИ ДАТЧИКОВ ДАВЛЕНИЯ

Таблица 1

Серия датчика

Технологическое соединение

Модель датчика

Измеряемый параметр

3051S_C

Coplanar

3051S_CD

Разность давлений

3051S_CG

Избыточное давление,

давление$разрежение

3051S_CA

Абсолютное давление

3051S_Т

Штуцерное

3051S_TG

Избыточное давление,

давление$разрежение

3051S_TA

Абсолютное давление

3051S_L

Фланцевое

(с возможностью промывки,

с удлинителем)

3051S_LD

Разность давлений

3051S_LG

Избыточное давление,

давление$разрежение

3051S_LA

Абсолютное давление

Серия 3051S_C (Coplanar

тм

) $ для измерения разности давлений, избыточного,

абсолютного давлений, давления$разрежения



Основная приведенная погрешность:

±0,025% (вариант Ultra), ±0,055% (вариант Classic)



Основная относительная погрешность:

±0,04% (вариант Ultra for Flow)



Верхний предел измерений давления (ВПИ) $ от 0,025 кПа до 27,6 МПа.



Перенастройка диапазона:

200:1 (вариант Ultra, Ultra for Flow), 100:1 (вариант Classic)



Исполнение разделительных мембран из нержавеющей стали 316L, сплавов

Hastelloy

®

 и Monel

®

, тантала, позолоченного Monel

®

, позолоченной нержавеющей

стали 316L



Конструкция Coplanar

тм

 позволяет присоединять интегральные вентильные

блоки, выносные мембраны (разделители), диафрагму

Серия 3051S_Т (штуцерное исполнение) $ для измерения избыточного,
абсолютного давлений, давления$разрежения



Основная приведенная погрешность:

±0,025% (вариант Ultra), ±0,055% (вариант Classic)



ВПИ $ от 2,07 кПа до 68,95 МПа



Перенастройка диапазона измерений:

200:1 (вариант Ultra), 100:1 (вариант Classic)



Исполнение разделительных мембран из нержавеющей стали 316L, Hastelloy

®



Датчики давления штуцерного исполнения (с различными типами и размерами

присоединительных резьб)

Серия 3051S_L $ для измерения разности, избыточного, абсолютного давлений
(уровня) в открытых, закрытых резервуарах:



Основная приведенная погрешность: ±0,065%



ВПИ $ от 0,124 кПа до 27,6 МПа



Перенастройка диапазона измерений: 100:1



Цельносварная заполненная жидкостью конструкция обеспечивает лучшую в

классе надежность



2", 4" и 6" выносные открытые мембраны



Различные типы заполняющих жидкостей и материалы деталей, контактирующих

с измеряемой средой

ВЫБОР ДАТЧИКА ДАВЛЕНИЯ

8

Rosemount 3051S

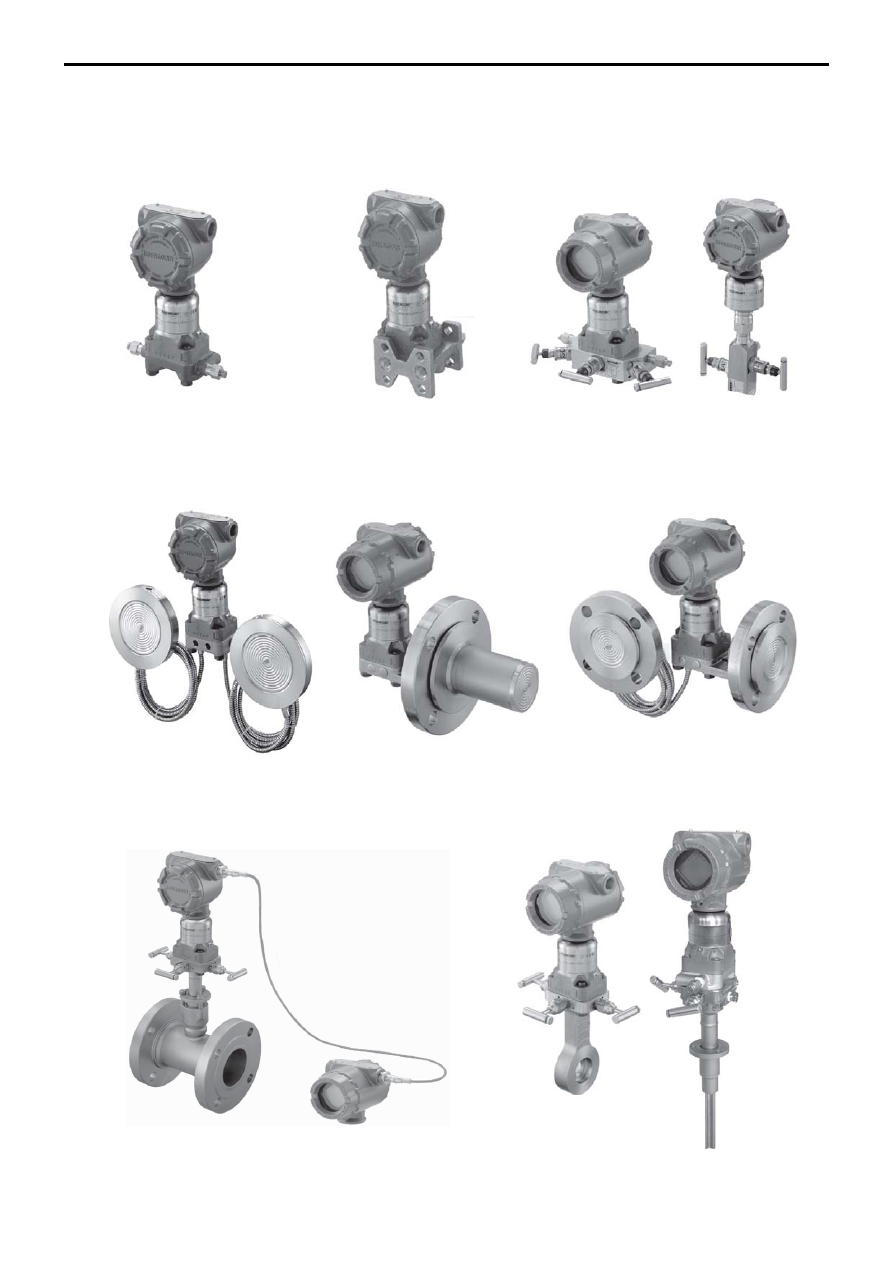

ВАРИАНТЫ ПРИСОЕДИНЕНИЯ К ТЕХНОЛОГИЧЕСКОМУ ПРОЦЕССУ.

ВЫНОСНОЙ МОНТАЖ ДИСПЛЕЯ И ИНТЕРФЕЙСНОГО БЛОКА

1. Фланец Coplanar входит

в стандартную комплектацию

датчика давления 3051S.

3. Интегральные клапанные блоки.

2. Традиционный фланец.

5. Выносной монтаж дисплея

и интерфейсного блока.

6. Законченное решение для измерения расхода

по методу переменного перепада давления.

4. Датчики гидростатического давления (уровня), в т.ч. с разделительными мембранами.
