Уплотнения

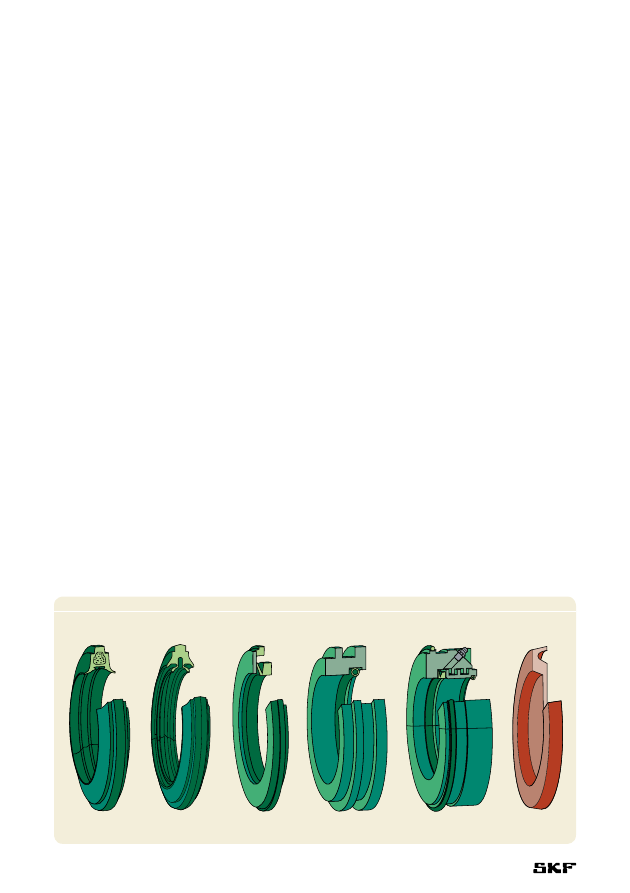

Имеются следующие типы стандартных

уплотнений для стационарных корпусов SNL

(

† рис. 5):

•  двухкромочные манжетные уплотнения типа

TSN .. G (a) для окружных скоростей до 8 м/с

и рабочих температур от –40 до +100 °C

•  V­образные уплотнения типа TSN .. A (b) для

окружных скоростей до 7 м/с, при особых

условиях до 12 м/с, рабочих температур от

–40 до +100 °C

•  лабиринтные уплотнения типа TSN .. S (c) для

неограниченных окружных скоростей и

рабочих температур от –50 до +200 °C

•  усиленные уплотнения «таконит» с радиаль­

ным лабиринтом типа TSN .. ND (d) для окруж­

ных скоростей до 12 м/с, рабочих температур

от –40 до +100 °C.

Все уплотнения полностью взаимозаменяемы

и никаких модификаций для их установки в том

или ином корпусе не требуется.

Для корпусов, устанавливаемых на концах

валов, могут поставляться торцовые крышки

серии ASNH (e).

Особые исполнения

По требованию заказчика могут поставляться

стационарные корпуса SNL в особых испол­

нениях, главные особенности которых указаны

ниже. Они имеют следующие суффиксы

обозначения:

V  Bыпускное отверстие для смазки

T  Kоническое отверстие 1/4­28 UNF на

одной стороне крышки корпуса со смазоч­

ным штуцером типа AH 1/4­28 SAE­LT для

повторного смазывания уплотнений

TD  Kоническое отверстие 1/4­28 UNF с обеих

сторон крышки корпуса с двумя смазоч­

ными штуцерами AH 1/4­28 SAE­LT для

повторного смазывания уплотнений

SN  Kорпус с резьбовым отверстием для

датчика

K7  Oбработка посадочной поверхности в кор­

пусе с допуском K7

Стационарные корпуса серии SNL 2, 3, 5 и 6

Pис. 5



a

b

c

d

e

f

1036

Основные сведения

Размеры

Основные размеры стационарных корпусов

SNL соответствуют стандарту ISO 113:1999.

По своим размерам эти корпуса взаимозаменя­

емы с корпусами более ранних модификаций

SN, SNA и SNH.

Допуски

Допуски размера H

1

 положения оси отверстия

корпуса, находящегося выше опорной поверх­

ности, соответствуют допуску js11. Размер

посадочной поверхности подшипников стан­

дартных корпусов соответствует допуску G7.

Материалы

Стационарные корпуса SNL изготавливаются

из серого чугуна.

Для условий эксплуатации, при которых

прочности серого чугуна недостаточно, могут

поставляться корпуса с аналогичными разме­

рами, изготовленные из высокопрочного

чугуна. Такие корпуса поставляются только

в варианте с четырьмя отверстиями под кре­

пежные болты (серия FSNLD) или без отверс­

тий в основании (серия SSNLD).

Защита от коррозии

Лакокрасочное покрытие стандартных стацио­

нарных корпусов SNL соответствует стандарту

ISO 12944­2:1998, класс безопасности окру­

жающей среды C2. Черный цвет RAL 9005.

Привальные поверхности покрыты консерван­

том.

Грузоподъемность

Стационарные корпуса SNL предназначены

для нагрузок, действующих вертикально по

отношению к опорной плите. В этом случае

величины нагрузки ограничены только величи­

нами предельно допустимых нагрузок подшип­

ника. При возникновении нагрузки, действую­

щей в другом направлении, убедитесь в том,

что величина этой нагрузки не превышает

величину предельно допустимой нагрузки для

этого корпуса, болтов для крепления крышки

к основанию корпуса и других крепежных

болтов.

Смазывание

Стационарные корпуса SNL со стандартными

уплотнениями предназначены для смазы­

вания пластичной смазкой. Для смазывания

маслом имеются модифицированные корпуса

SNL. Такие корпуса поставляются только

с уплотнениями, которые специально разрабо­

таны для смазывания маслом.

Как оформить заказ

Корпус, уплотнения и фиксирующие кольца

должны указываться в заказе отдельными

позициями. Подшипники и все необходимые

втулки также должны заказываться отдельно.

Пример

Требуются два стационарных корпуса с двух­

кромочными манжетными уплотнениями для

сферических роликоподшипников 22212 EK

на закрепительных втулках H 312. Один корпус

должен быть предназначен для нефиксирую­

щего подшипникового узла, устанавливаемого

на конце вала, другой корпус – для фиксирую­

щего подшипникового узла и сквозного вала.

В заказе должны быть указаны следующие

позиции (помимо подшипников и втулок):

•  2 стационарных корпуса SNL 512­610

•  2 комплекта двухкромочных манжетных

уплотнений TSN 512 G (каждый комплект

состоит из двух уплотнений)

•  1 торцовая крышка ASNH 512­610

•  2 фиксирующих кольца FRB 10/110

а также

•  2 подшипника 22212 EK

•  2 втулки Н 312.

1037

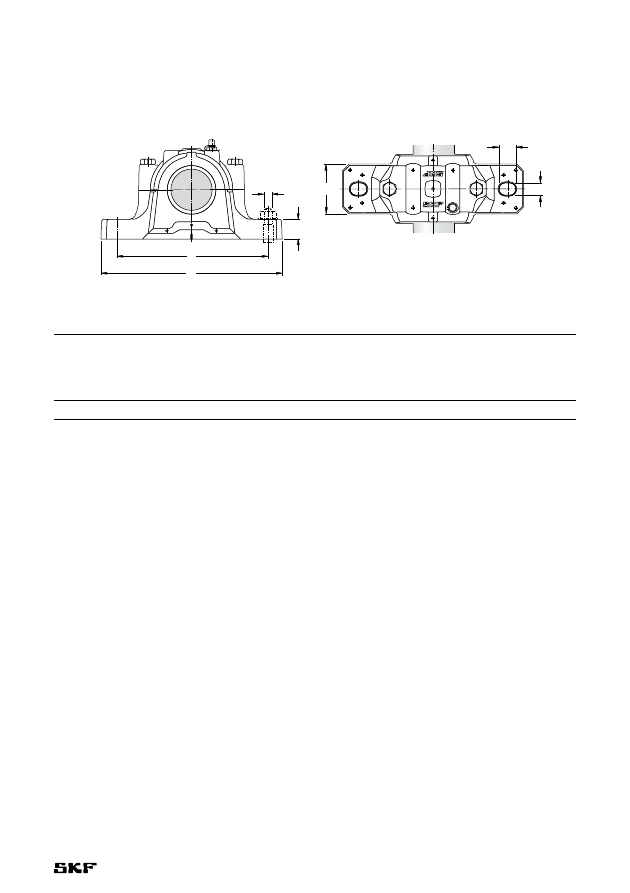

Стационарные корпуса SNL для подшипников на

закрепительной втулке
d

a

 20 – 35 мм

$

B

)

)



"

E

B

%

B

"



Вал  Корпус



Размеры















Масса Обозначение

























Корпус с

Отдельные компоненты

d

a



A  A

1

  H

H

1

  H

2

  J

L

N  N

1

  G



двумя

Корпус без

Уплотнения

Торцовая

























уплотнениями  уплотнений



крышка

мм

мм

















кг

–

20

67  46  74  40  19  130  165  20  15  12  1,45  SNL 505 TG

SNL 505

TSN 505 G

ASNH 505

























SNL 505 TA

SNL 505

TSN 505 A

ASNH 505

























SNL 505 TS

SNL 505

TSN 505 S

ASNH 505

























SNL 505 TND  SNL 505

TSN 505 ND  ASNH 505



77  52  89  50  22  150  185  20  15  12  2,00  SNL 605 TG

SNL 506-605  TSN 605 G

ASNH 506-605

























SNL 605 TA

SNL 506-605  TSN 605 A

ASNH 506-605

























SNL 605 TS

SNL 506-605  TSN 605 S

ASNH 506-605

























SNL 605 TND  SNL 506-605  TSN 605 ND  ASNH 506-605

25

77  52  89  50  22  150  185  20  15  12  2,00  SNL 506 TG

SNL 506-605  TSN 506 G

ASNH 506-605

























SNL 506 TA

SNL 506-605  TSN 506 A

ASNH 506-605

























SNL 506 TS

SNL 506-605  TSN 506 S

ASNH 506-605

























SNL 506 TND  SNL 506-605  TSN 506 ND  ASNH 506-605



82  52  93  50  22  150  185  20  15  12  2,20  SNL 606 TG

SNL 507-606  TSN 606 G

ASNH 507-606

























SNL 606 TA

SNL 507-606  TSN 606 A

ASNH 507-606

























SNL 606 TS

SNL 507-606  TSN 606 S

ASNH 507-606

























SNL 606 TND  SNL 507-606  TSN 606 ND  ASNH 507-606

30

82  52  93  50  22  150  185  20  15  12  2,20  SNL 507 TL

SNL 507-606  TSN 507 L

ASNH 507-606

























SNL 507 TA

SNL 507-606  TSN 507 A

ASNH 507-606

























SNL 507 TS

SNL 507-606  TSN 507 S

ASNH 507-606

























SNL 507 TND  SNL 507-606  TSN 507 ND  ASNH 507-606



85  60  108  60  25  170  205  20  15  12  2,90  SNL 607 TG

SNL 508-607  TSN 607 G

ASNH 508-607

























SNL 607 TA

SNL 508-607  TSN 607 A

ASNH 508-607

























SNL 607 TS

SNL 508-607  TSN 607 S

ASNH 508-607

























SNL 607 TND  SNL 508-607  TSN 607 ND  ASNH 508-607

35

85  60  108  60  25  170  205  20  15  12  2,90  SNL 508 TL

SNL 508-607  TSN 508 L

ASNH 508-607

























SNL 508 TA

SNL 508-607  TSN 508 A

ASNH 508-607

























SNL 508 TS

SNL 508-607  TSN 508 S

ASNH 508-607

























SNL 508 TND  SNL 508-607  TSN 508 ND  ASNH 508-607



90  60  113  60   25  170  205  20  15  12  3,20  SNL 608 TG

SNL 510-608  TSN 608 G

ASNH 510-608

























SNL 608 TA

SNL 510-608  TSN 608 A

ASNH 510-608

























SNL 608 TS

SNL 510-608  TSN 608 S

ASNH 510-608

























SNL 608 TND  SNL 510-608  TSN 608 ND  ASNH 510-608

"



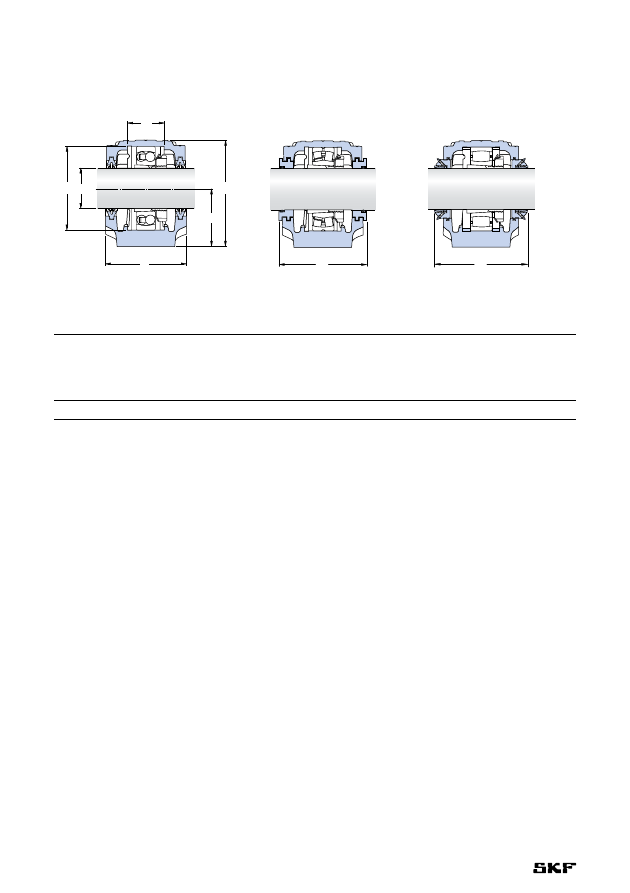

Четырехкромочные

уплотнения типа L

Таконитовые

уплотнения типа ND

Лабиринтные



уплотнения типа S

1038

)



(

-

+

/

/



"



Вал  Посадоч-  Ширина

Размеры подшипников и сопряженных деталей



ное место  вдоль

Самоустанавливаю­  Закрепи­  Фиксирующие Самоустанавливающийся  Закрепи­  Фиксирующие



подшип-  уплот-

щийся шарикопод­  тельная  кольца по 2  шарикоподшипник. Сфери­ тельная  кольца по 2



ника

нения

шипник. Сферический втулка

на каждый

ческий роликоподшипник  втулка

на каждый

d

a



C

a

  D

a



A

2

  A

3



роликоподшипник



корпус

Подшипник CARB



корпус

мм

мм

мм

–

20

25  52

80

125  1205 EK

H 205

FRB 5/52

2205 EK

H 305

FRB 3.5/52











–

–

–

22205 EK

H 305

FRB 3.5/52

















C 2205 K

H 305 E  FRB 3.5/52



32  62

89

135  1305 EK

H 305

FRB 7.5/62  2305 EK

H 2305  FRB 4/62











–

–

–

–

–

–

















–

–

–

25

32  62

89

135  1206 EK

H 206

FRB 8/62

2206 EK

H 306

FRB 6/62











–

–

–

22206 EK

H 306

FRB 6/62

















C 2206 K

H 306 E  FRB 6/62



34  72

94

140  1306 EK

H 306

FRB 7.5/72  2306 K

H 2306  FRB 3.5/72











21306 CCK

H 306

FRB 7.5/72  –

–

–

















–

–

–

30

34  72

94

145  1207 EK

H 207

FRB 8.5/72  2207 EK

H 307

FRB 5.5/72











–

–

–

22207 EK

H 307

FRB 5.5/72

















C 2207 K

H 307 E  FRB 5.5/72



39  80

97

145  1307 EK

H 307

FRB 9/80

2307 EK

H 2307  FRB 4/80











21307 CCK

H 307

FRB 9/80

–

–

–

















–

–

–

35

39  80

97

150  1208 EK

H 208

FRB 10.5/80  2208 EK

H 308

FRB 8/80











–

–

–

22208 EK

H 308

FRB 8/80

















C 2208 K

H 308 E  FRB 8/80



41  90

102  150  1308 EK

H 308

FRB 9/90

2308 EK

H 2308  FRB 4/90











21308 CCK

H 308

FRB 9/90

22308 EK

H 2308  FRB 4/90
