Стяжные.втулки

Конструкции

Стяжные втулки используются для монтажа под­

шипников с коническим отверстием на цилинд­

рические посадочные места ступенчатых валов

(

†.рис..1). Такие втулки запрессовываются

в отверстие подшипника, который упирается

в заплечик вала или аналогичную неподвижную

деталь. Втулка фиксируется на валу при помощи

гайки или концевой шайбы. Стопорные гайки

и концевые шайбы в комплект поставки стяжных

втулок не входят. Возможно использовать стопор­

ные гайки KM или HM и соответствующие фикси­

рующие шайбы (

†.стр..1010), которые заказы­

ваются отдельно.

Для фиксации подшипника на валу стяжная

втулка должна быть запрессована в отверстие

подшипника. Для этого, особенно когда речь

идет о крупногабаритных подшипниках, тре­

буется приложить значительное усилие по пре­

одолению силы трения между сопряженными

поверхностями подшипника, втулки и вала.

Использование гидравлической гайки может

значительно облегчить монтаж подшипников

на стяжной втулке (

†.рис..2).

Базовая.конструкция

Стяжные втулки (

†рис..3) до размера 40 пос­

тавляются с защитным фосфатным покрытием,

а втулки большего размера покрыты консерва­

ционной смазкой. Они имеют прорези и наруж­

ную конусность 1:12, за исключением серии AH

240 и AH 241, которые имеют наружную конус­

ность 1:30 и предназначены для использования

совместно с подшипниками широких серий

размеров 40 и 41.

Гайки, необходимые для демонтажа стяжной

втулки, в комплект втулки не входят и должны

заказываться отдельно. Соответствующие раз­

меры гаек приведены в таблице изделий, где

также приведены размеры соответствующих

гидравлических гаек для демонтажа.

Стяжные.втулки.для.гидрораспора

Для упрощения монтажа и демонтажа путем

использования метода гидрораспора стан­

дартные стяжные втулки, имеющие диаметр

отверстия 200 мм и выше, производятся

с масляными отверстиями и маслораспреде­

лительными канавками (

†.рис..4). Эти втулки

конструкции АОН имеют два масляных отверс­

тия со стороны резьбовой части, а также масло­

распределительные канавки по всей окруж­

ности и в радиальном направлении на наруж­

ной поверхности и в отверстии втулки. При

подаче масла под давлением через эти каналы

и канавки между сопряженными поверхностями

подшипника и втулки образуется масляная

пленка, и усилие, требуемое для монтажа

подшипника, значительно уменьшается. Харак­

теристики резьбы для установки маслопро­

вода, а также характеристики соответству­

ющих гидравлических гаек представлены

в таблице изделий.

SKF также поставляет оборудование, необ­

ходимое для реализации метода гидрора­

спора (

†.раздел «Изделия для технического

обслуживания и смазывания» на стр..1069).

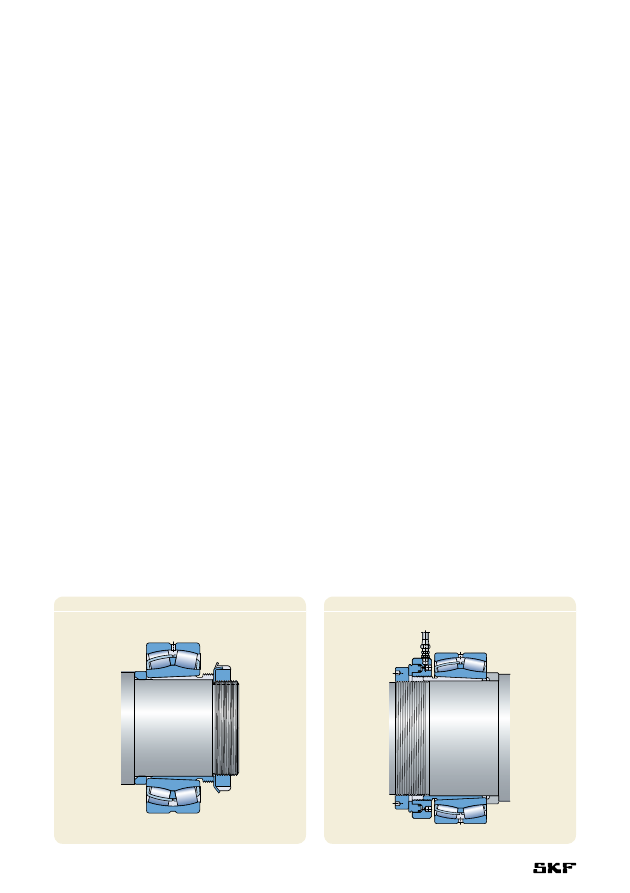

Pис..1

Pис..2

996

Основные.сведения

Размеры

Размеры стяжных втулок соответствуют стан­

дарту ISO 2982­1:1995.

Допуски

Диаметр отверстия стяжных втулок соответ­

ствует допуску JS9, а ширина – допуску h15.

Резьба

Стяжные втулки до размера 40 имеют метри­

ческие резьбы с допуском 6g, соответствую­

щие стандарту ISO 965­3:1998. Более круп­

ные стяжные втулки имеют метрические трапе­

цеидальные резьбы с допуском 7e, согласно

стандарту ISO 2903:1993.

Если не применять стандартные гайки,

резьбы гаек стяжных втулок до размера 38

должны соответствовать допуску 5H согласно

ISO 965­3:1998. Резьбы гаек более крупных

втулок должны соответствовать допуску 7H

согласно ISO 2903:1993.

Pис..3

Pис..4

Допуски.вала

Так как диаметры стяжных втулок адапти­

руются к диаметру вала, диаметр вала может

иметь более широкие допуски, чем посадоч­

ные поверхности подшипника с цилиндричес­

ким отверстием. Однако допуски по форме

вала должны находиться в узких пределах,

т.к. от точности формы вала непосредственно

зависит точность вращения подшипника.

В целом эти валы должны быть обработаны с

допуском h9, но иметь точность формы IT5/2 по

стандарту ISO 1101:1983.

997

Стяжные.втулки

d

1

 35.–.145.мм

#



(

E



E

#



(



Размеры.

..

..

..

..

Масса.

Обозначение















Стяжная

Соответствующая















втулка

гайка для

гидравлическая

d

1



d

B

1



B

2

1)



G

G

1







демонтажа

гайка



















мм











 кг

–

35

40

29

32

M 45¥1,5

6

0,09

AH.308

KM 9

–



40

40

43

M 45¥1,5

7

0,13

AH.2308

KM 9

–























40

45

31

34

M 50¥1,5

6

0,12

AH.309

KM 10

HMV 10 E



45

44

47

M 50¥1,5

7

0,16

AH.2309

KM 10

HMV 10 E























45

50

35

38

M 55¥2

7

0,13

AHX.310

KM 11

HMV 11 E



50

50

53

M 55¥2

9

0,19

AHX.2310

KM 11

HMV 11 E























50

55

37

40

M 60¥2

7

0,16

AHX.311

KM 12

HMV 12 E



55

54

57

M 60¥2

10

0,26

AHX.2311

KM 12

HMV 12 E























55

60

40

43

M 65¥2

8

0,19

AHX.312

KM 13

HMV 13 E



60

58

61

M 65¥2

11

0,30

AHX.2312

KM 13

HMV 13 E























60

65

42

45

M 70¥2

8

0,22

AH.313.G

KM 14

HMV 14 E



65

61

64

M 70¥2

12

0,36

AH.2313.G

KM 14

HMV 14 E























65

70

43

47

M 75¥2

8

0,24

AH.314.G

KM 15

HMV 15 E



70

64

68

M 75¥2

12

0,42

AHX.2314.G

KM 15

HMV 15 E























70

75

45

49

M 80¥2

8

0,29

AH.315.G

KM 16

HMV 16 E



75

68

72

M 80¥2

12

0,48

AHX.2315.G

KM 16

HMV 16 E























75

80

48

52

M 90¥2

8

0,37

AH.316

KM 18

HMV 18 E



80

71

75

M 90¥2

12

0,57

AHX.2316

KM 18

HMV 18 E























80

85

52

56

M 95¥2

9

0,43

AHX.317

KM 19

HMV 19 E



85

74

78

M 95¥2

13

0,65

AHX.2317

KM 19

HMV 19 E























85

90

53

57

M 100¥2

9

0,46

AHX.318

KM 20

HMV 20 E



90

63

67

M 100¥2

10

0,57

AHX.3218

KM 20

HMV 20 E



90

79

83

M 100¥2

14

0,76

AHX.2318

KM 20

HMV 20 E

90

95

57

61

M 105¥2

10

0,54

AHX.319

KM 21

HMV 21 E



95

85

89

M 105¥2

16

0,90

AHX.2319

KM 21

HMV 21 E























95

100

59

63

M 110¥2

10

0,58

AHX.320

KM 22

HMV 22 E



100

64

68

M 110¥2

11

0,66

AHX.3120

KM 22

HMV 22 E



100

73

77

M 110¥2

11

0,76

AHX.3220

KM 22

HMV 22 E



100

90

94

M 110¥2

16

1,00

AHX.2320

KM 22

HMV 22 E

1)

 Размер до запрессовки втулки

998

Размеры.

..

..

..

..

Масса.

Обозначение















Стяжная

Соответствующая















втулка

гайка для

гидравлическая

d

1



d

B

1



B

2

1)



G

G

1







демонтажа

гайка



















мм











 кг

–

105  110

63

67

M 120¥2

12

0,77

AHX.322

KM 24

HMV 24 E



110

68

72

M 120¥2

11

0,76

AHX.3122

KM 24

HMV 24 E



110

82

86

M 120¥2

11

1,00

AHX.3222.G

KM 24

HMV 24 E



110

98

102

M 120¥2

16

1,30

AHX.2322.G

KM 24

HMV 24 E



110

82

91

M 115¥2

13

0,71

AH.24122

KM 23

HMV 23 E

115  120

60

64

M 130¥2

13

0,73

AHX.3024

KM 26

HMV 26 E



120

75

79

M 130¥2

12

0,94

AHX.3124

KM 26

HMV 26 E



120

90

94

M 130¥2

13

1,30

AHX.3224.G

KM 26

HMV 26 E



120

105  109

M 130¥2

17

1,55

AHX.2324.G

KM 26

HMV 26 E



120

73

82

M 125¥2

13

0,70

AH.24024

KM 25

HMV 25 E



120

93

102

M 130¥2

13

1,00

AH.24124

KM 26

HMV 26 E

125  130

67

71

M 140¥2

14

0,91

AHX.3026

KM 28

HMV 28 E



130

78

82

M 140¥2

12

1,10

AHX.3126

KM 28

HMV 28 E



130

98

102

M 140¥2

15

1,50

AHX.3226.G

KM 28

HMV 28 E



130

115  119

M 140¥2

19

1,85

AHX.2326.G

KM 28

HMV 28 E



130

83

93

M 135¥2

14

0,90

AH.24026

KM 27

HMV 27 E



130

94

104

M 140¥2

14

1,15

AH.24126

KM 28

HMV 28 E

135  140

68

73

M 150¥2

14

1,00

AHX.3028

KM 30

HMV 30 E



140

83

88

M 150¥2

14

1,30

AHX.3128

KM 30

HMV 30 E



140

104  109

M 150¥2

15

1,75

AHX.3228.G

KM 30

HMV 30 E



140

125  130

M 150¥2

20

2,25

AHX.2328.G

KM 30

HMV 30 E



140

83

93

M 145¥2

14

0,95

AH.24028

KM 29

HMV 29 E



140

99

109

M 150¥2

14

1,30

AH.24128

KM 30

HMV 30 E

145  150

72

77

M 160¥3

15

1,15

AHX.3030

KM 32

HMV 32 E



150

96

101

M 160¥3

15

1,70

AHX.3130.G

KM 32

HMV 32 E



150

114  119

M 160¥3

17

2,10

AHX.3230.G

KM 32

HMV 32 E



150

135  140

M 160¥3

24

2,75

AHX.2330.G

KM 32

HMV 32 E



150

90

101

M 155¥3

15

1,05

AH.24030

KM 31

HMV 31 E



150

115  126

M 160¥3

15

1,55

AH.24130

KM 32

HMV 32 E

1)

 Размер до запрессовки втулки
