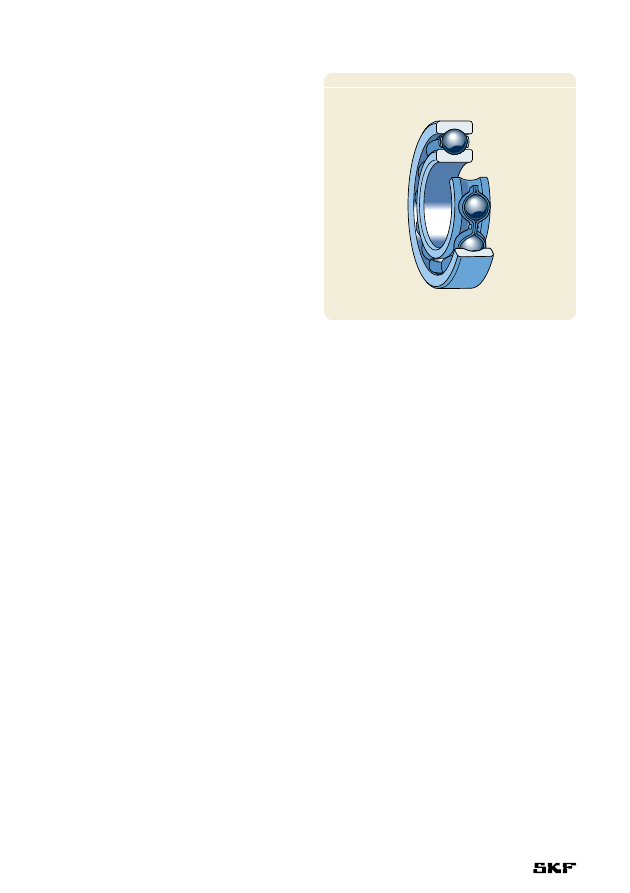

Pис. 1

Гибридные подшипники

Гибридные подшипники

Гибридные подшипники имеют кольца из

шарикоподшипниковой стали и тела качения

из нитрида кремния (Si3N4). Помимо того, что

гибридные подшипники являются отличными

электроизоляторами, они способны работать

на повышенных частотах вращения и в боль-

шинстве случаев имеют больший ресурс по

сравнению с однотипными цельностальными

подшипниками.

Хорошие электроизоляционные свойства

являются одной из главных характеристик

нитрида кремния. Это защищает кольца от

повреждения в результате воздействия

электрического тока и увеличивает срок

службы подшипника.

Плотность нитрида кремния составляет

только 40 % от плотности подшипниковой

стали. За счет этого уменьшается масса тел

качения и их инерция, а значит снижается

нагрузка на сепаратор во время быстро чередую-

щихся пусков и остановок и значительно

уменьшается коэффициент трения на высоких

частотах вращения, как объясняется в разделе

«Трение» на стр. 102. Пониженное трение

означает меньший нагрев подшипника при

вращении и более продолжительный срок

службы смазочного материала, поэтому

гибридные подшипники особо пригодны для

вращения с высокими скоростями.

В условиях недостаточного смазывания

между нитридом кремния и сталью не воз-

никает задиров. Благодаря этому гибридные

подшипники служат гораздо дольше в тех

случаях, когда эксплуатируются в тяжелых

условиях или в условиях недостаточной

вязкости смазочного материала (k < 1). Для

оценки ресурса гибридных подшипников

в таких условиях часто полагают k = 1 для

условий качения, при которых реально k < 1.

Гибридные подшипники могут хорошо рабо-

тать в условиях смазочных сред с образова-

нием сверхтонкой смазочной пленки, напри-

мер, холодильных агентов, что позволяет

создавать подшипниковые узлы, работающие

без смазки, однако выбор конструкции и мате-

риалов для таких узлов требует особой осторож-

ности. В таких случаях прежде, чем принять

конструктивное решение и сделать заказ,

целесообразно проконсультироваться со

специалистами технической службы SKF.

Нитрид кремния обладает большей твер-

достью и более высоким модулем упругости,

чем сталь, в результате чего подшипник имеет

повышенную жесткость и увеличенный ресурс

в условиях загрязненной среды.

Тела качения, изготовленные из нитрида

кремния, имеют более низкое тепловое

расширение по сравнению с телами качения

из стали того же размера. Это означает, что

они менее чувствительны к температурным

градиентам внутри подшипника и позволяют

осуществлять более точную регулировку

преднатяга. При проектировании подшип-

никовых узлов для работы при очень низких

температурах и для оценки уменьшения зазора

гибридных подшипников просим обращаться

в техническую службу SKF.

896

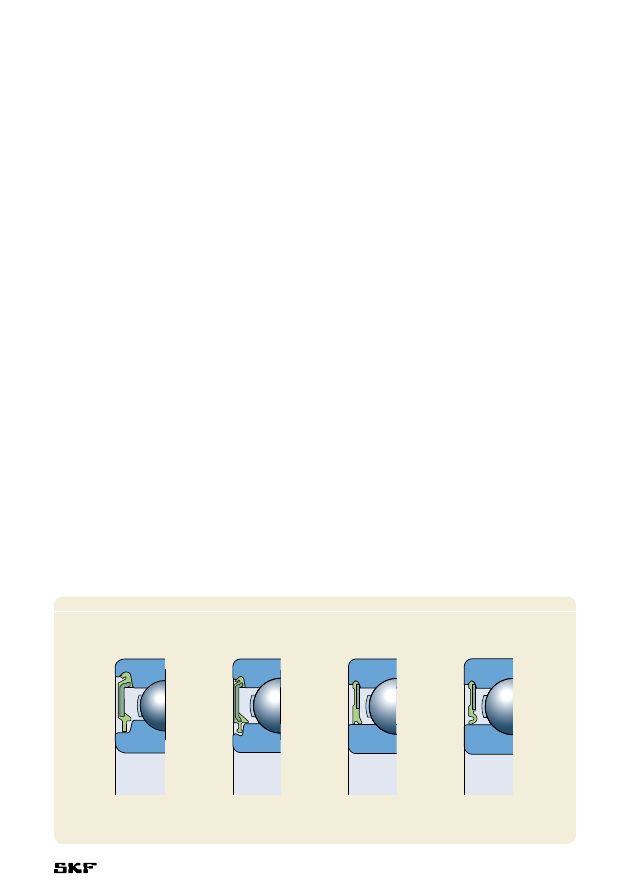

Pис. 2



a

b

c

d

Гибридные радиальные

шарикоподшипники

Номенклатуру стандартных гибридных ради-

альных шарикоподшипников SKF в основном

составляют гибридные однорядные

радиальные шарикоподшипники (

† рис. 1).

Причина этого проста: радиальные

шарикоподшипники являются наиболее

широко используемым типом подшипников,

особенно в электродвигателях, и весьма

пригодны для простых узлов

с использованием подшипников, смазанных на

весь срок службы. Глубокие дорожки качения

и высокая степень соответствия профилей доро-

жек качения и шариков позволяет этим под-

шипникам воспринимать как радиальные, так

и двухсторонние осевые нагрузки.

Гибридные радиальные шарикоподшип-

ники изготавливаются с диаметром отверстия

от 5 до 110 мм; они могут использоваться в

большинстве механизмов. По специальному

заказу могут быть изготовлены подшипники

более крупных размеров.

Например, подшипники с диаметром отверс-

тия до 45 мм наиболее пригодны для электро-

двигателей мощностью 0,15–15 кВт, а также

генераторов, электроинструмента и высоко-

скоростных приводов.

Для различных областей применения SKF

производит

•  подшипники с уплотнениями, смазанные на

весь срок службы

•  подшипники открытого типа.

Подшипники с уплотнениями,

смазанные на весь срок службы

Гибридные радиальные шарикоподшипники

с уплотнениями, смазанные на весь срок

службы (

† рис. 2), защищены с обеих сторон

одним из следующих типов уплотнений:

•  уплотнения малого трения типа RSL (a),

устанавливаются на подшипники с наруж-

ным диаметром до 25 мм, суффикс 2RSL

•  уплотнения малого трения типа RSL (b),

устанавливаются на подшипники с

наружным диаметром свыше 25 мм и до 52

мм, суффикс 2RSL

•  уплотнения малого трения типа RZ (c),

устанавливаются на подшипники с

наружным диаметром свыше 52 мм, суффикс

2RZ

•  контактные уплотнения типа RS1 (d),

суффикс 2RS1.

Подробную информацию о пригодности

разных уплотнений для различных условий

эксплуатации можно найти в разделе «Ради-

альные шарикоподшипники» на стр. 287.

Уплотнения изготовлены из бутадиенакрил-

нитрильного каучука (NBR) и имеют армиро-

вание из листовой стали. Интервал допус-

тимых рабочих температур для таких уплот-

нений – от –40 до +100 °C и кратковременно

до +120 °C.

Стандартные подшипники с уплотнениями

заполнены пластичной смазкой высшего

качества на основе синтетического эфирного

масла и полимочевинного загустителя, суф-

897

Гибридные подшипники

фикс WT. Эта смазка обладает отличными

смазочными свойствами в диапазоне темпе-

ратур от +70 °C до +120 °C и обеспечивает

исключительно долгий срок службы подшип-

ника, который превышает срок службы анало-

гичных подшипников других типов и удовлет-

воряет требованиям, предъявляемым к элект-

рооборудованию. Основные свойства пластич-

ной смазки WT приведены табл. 1.

Что касается пригодности данных подшип-

ников для работы в условиях высоких темпе-

ратур, то здесь необходимо учитывать интер-

вал допустимых температур сепаратора

и уплотнений. За информацией о гибридных

подшипниках с уплотнениями из фторкаучука,

способных выдерживать температуры до

+180 °C, просим обращаться в техническую

службу SKF.

Подшипники открытого типа

Помимо подшипников с уплотнениями, смазан-

ных на весь срок службы, подшипники более

крупных размеров также могут поставляться

в открытом варианте исполнения без уплот-

нений. При необходимости заказа небольшого

количества открытых подшипников малого

размера SKF рекомендует заказать подшип-

ники с уплотнениями, которые затем можно

очень просто удалить.

Прочие виды гибридных

подшипников

Гибридные прецизионные подшипники

Номенклатура изделий фирмы SKF также

включает ассортимент

•  гибридных прецизионных радиально-

упорных шарикоподшипников

•  гибридных прецизионных цилиндрических

роликоподшипников

•  гибридных прецизионных одинарных

и двойных упорно-радиальных шарикопод-

шипников.

Подробная информация об этих гибридных

подшипниках представлена в каталоге SKF

«Прецизионные подшипники».

Кроме этого, по специальному заказу могут

изготавливаться гибридные однорядные

и двухрядные радиально-упорные шарикопод-

шипники и гибридные шарикоподшипники

с четырехточечным контактом. За дополнитель-

ной информацией обращайтесь в техническую

службу SKF.

Гибридные шарико- и роликоподшип-

ники, гибридные подшипниковые

узлы

По специальному заказу SKF также разрабаты-

вает и производит широкий ассортимент

других гибридных подшипников в стандарт-

ном исполнении, включая

•  радиально-упорные шарикоподшипники

•  цилиндрические роликоподшипники

•  подшипниковые узлы.

Конструкция этих изделий сочетает в себе

оптимальные рабочие характеристики,

простоту в эксплуатации и экономичность.

За дополнительной информацией обращай-

тесь в техническую службу SKF.

Гибридные подшипники с кольцами

из специальной стали и покрытиями

Стандартные гибридные подшипники произ-

водятся из той же стали, что и аналогичные

цельностальные подшипники. Стандартная

температура стабилизации составляет 120 °C

Таблица 1

Свойства пластичной смазки WT

Свойства

Пластичная смазка WT

Код по DIN 51825

K2P-40

Загуститель

Полимочевина

Тип базового масла

Синтетическое эфирное

Класс консистенции NLGI

2–3

Диапазон температур, °C

1)



–40 до +160

Вязкость базового масла, мм

2

/s

при 40 °C

70

при 100 °C

9,4

1)

 Диапазон рабочих температур

† раздел «Диапазон

температур: принцип светофора SKF» стр. 232

898

для радиальных шарикоподшипников и 150 °C

для радиально-упорных шарикоподшип-

ников. Для постоянной работы в условиях

более высоких температур рекомендуется

использовать подшипники с кольцами стаби-

лизированных размеров, предназначенные

для более высоких рабочих температур,

например

•  до +150 °C, суффикс S0

•  до +200 °C, суффикс S1.

Гибридные радиальные шарикоподшипники

со стабилизацией S0 или S1 и т.д., как

правило, изготовляются по заказу.

По заказу могут быть изготовлены гибрид-

ные подшипники с кольцами из нержавеющей

стали сквозной прокаливаемости, обладающие

хорошими антикоррозионными свойствами,

износостойкостью и устойчивостью к окислению

при высокой температуре. Такие подшипники

могут работать при температурах до 300 °C.

По вопросам заказа гибридных подшипни-

ков с кольцами из специальных нержавеющих

сталей для криогенных температур или из

жаропрочных сталей просим обращаться

в техническую службу SKF.

Кольца могут иметь антикоррозионное

покрытие, например, хлоратом цинка или

тонким слоем плотного хрома. Для работы

в условиях вакуума или газовых сред могут

наноситься антифрикционные покрытия на

молибденовой основе.

Подшипники – основные

сведения

Размеры, допуски, внутренний зазор

Стандартные гибридные радиальные шари-

коподшипники производятся в соответствии

со следующими стандартами:

•  допуски нормального класса точности –

ISO 492:2002

•  основные размеры – ISO 15:1998

•  радиальный внутренний зазор группы

C3 – ISO 5753:1991 (

† табл. 2).

Перекос

Гибридные радиальные шарикоподшипники

способны компенсировать лишь небольшой

перекос. Величина предельно допустимого

углового перекоса между внутренним и наруж-

ным кольцами, которая не приведет к возник-

новению недопустимо высоких напряжений

в подшипнике, зависит от

•  величины рабочего радиального

внутреннего зазора в подшипнике

•  размера подшипника

•  совокупности сил и моментов, действующих

на подшипник.

В зависимости от влияния различных факторов

величина допустимого углового перекоса

может составлять 2–10 угловых минуты.

Любой перекос вызывает увеличение шума

при работе подшипника и сокращает срок

службы подшипника.



10

8

23

10

18

11

25

18

30

13

28

30

40

15

33

40

50

18

36

50

65

23

43

65

80

25

51

80

100

30

58

100

120

36

66

Таблица 2

Радиальный внутренний зазор

Диаметр

Радиальный внутренний

отверстия

зазор

d



C3

свыше

до

мин.

макс.

мм



мкм
