Упорные.цилиндрические.роликоподшипники

Конструкция

Упорные цилиндрические роликоподшипники

предназначены для подшипниковых узлов,

рассчитанных на восприятие больших осевых

нагрузок. Кроме этого, они нечувствительны

к ударным нагрузкам, обладают большой

жесткостью и не требуют большого осевого

пространства. В стандартном варианте они

поставляются в виде одинарных подшипников,

способных воспринимать только односторон­

ние осевые нагрузки.

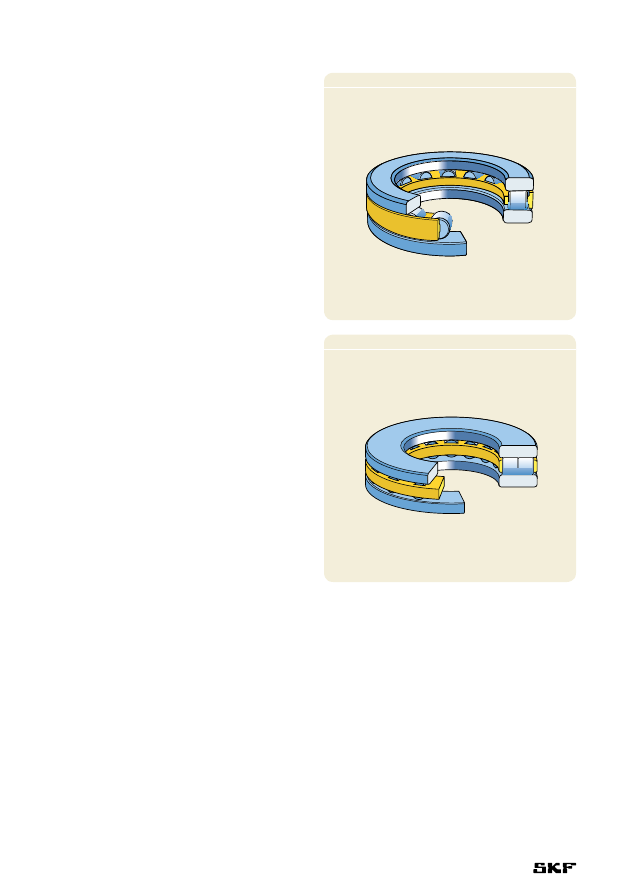

Упорные цилиндрические роликоподшип­

ники просты по форме и конструкции и произ­

водятся в однорядном (

†.рис..1) и двухрядном

(

†.рис..2) вариантах исполнения. Подшипники

серий 811 и 812 в основном используются в

тех случаях, когда грузоподъ­емности упорных

шарикоподшипников недостаточно.

Цилиндрическая поверхность роликов

затылована у торцов, в результате чего профиль

контакта практически устраняет кромочные

напряжения. Подшипники имеют разъ­емную

конструкцию, и отдельные детали могут монти­

роваться по отдельности.

Pис..2

Pис..1

864

Детали

Для вариантов эксплуатации, где

•  плоскости сопряженных деталей машин

могут служить в качестве дорожек качения,

требуются компактные подшипниковые узлы

или

•  требуются другие сочетания комплектов

цилиндрических роликов с сепараторами

и колец, например, с двумя тугими или

свободными кольцами,

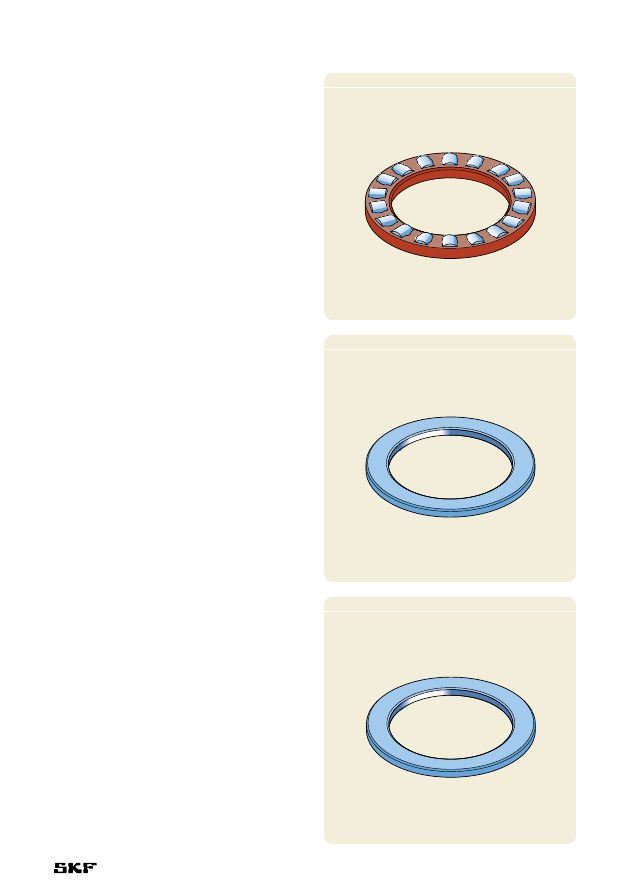

можно отдельно заказать

•  комплекты цилиндрических роликов

с сепаратором серии K (

†.рис..3)

•  тугие кольца серии WS (

†.рис..4)

•  свободные кольца серии GS (

†.рис..5)

Pис..3

Pис..4

Pис..5

865

Упорные.цилиндрические.роликоподшипники

Двойные.подшипники

Двойные подшипники (

†.рис..6) можно легко

собрать, подобрав соответствующие тугие

кольца серии WS 811 или свободные кольца

серии GS 811 с двумя комплектами роликов

с сепаратором серии K 811 и подходящее

промежуточное кольцо с внутренним центри­

рованием (a) или наружным центрированием (b).

Промежуточные кольца должны иметь такое

же качество и твердость, что и кольца подшип­

ника. Рекомендации по выбору промежуточ­

ных колец предоставляются по требованию

заказчика. Ориентировочные величины допус­

ков размеров, формы и точности вращения

представлены в разделе «Конструкция

сопряженных деталей» на стр..869.

Pис..6

a

b

866

Подшипники.–.основные.

сведения

Размеры

Основные размеры упорных цилиндрических

роликоподшипников соответствуют стандарту

ISO 104:2002.

Допуски

Стандартные цилиндрические роликопод­

шипники изготавливаются по нормальному

классу точности. Более крупные подшипники

производятся также с повышенной точностью

класса P5.

Допуски классов точности нормальный

и P5 соответствуют стандарту ISO 199:1997

и приведены в.табл..10 на стр..132.

Комплекты цилиндрических роликов с сепа­

ратором, а также тугие и свободные кольца,

производятся с допусками, представленными

в табл..1. Величины отклонений для различных

полей допусков ISO представлены в табл..2.

Все ролики одного комплекта имеют одну

и ту же степень точности с максимальным

отклонением в 1 мкм.

Таблица.1

Допуски.деталей.подшипников

Детали. .

.

Допуски

подшипников

Размеры

Комплект.цилиндрических.

роликов.с.сепаратором

Диаметр отверстия

d

E11

Наружный диаметр

D

a13

Диаметр ролика

D

w



DIN 5402­1:1993

Тугое.кольцо,.WS

Диаметр отверстия

d

нормальный класс





точности

Наружный диаметр

d

1



–

Толщина

B

h11

Осевое биение

S

i



нормальный класс





точности

Свободное.кольцо,.GS

Наружный диаметр

D

нормальный класс





точности

Диаметр отверстия

D

1



–

Толщина

B

h11

Осевое биение

S

e



нормальный класс





точности

10.

18

–290  –560

0

–110  +142  +32

18.

30

–300  –630

0

–130  +170  +40

30.

40

–310  –700

0

–160  +210  +50

40.

50

–320  –710

0

–160  +210  +50

50.

65

–340  –800

0

–190  +250  +60

65.

80

–360  –820

0

–190  +250  +60

80.

100  –380  –920

0

–220  +292  +72

100.

120  –410  –950

0

–220  +292  +72

120.

140  –460  –1 090  0

–250  +335  +85

140.

160  –520  –1 150  0

–250  +335  +85

160.

180  –580  –1 210  0

–250  +335  +85

180.

200  –660  –1 380  0

–290  +390  +100

200.

225  –740  –1 460  0

–290  +390  +100

225.

250  –820  –1 540  0

–290  +390  +100

250.

280  –920  –1 730  0

–320  +430  +110

280.

315  –1 050 –1 860  0

–320  +430  +110

315.

355  –1 200 –2 090  0

–360  +485  +125

355.

400  –1 350 –2 240  0

–360  +485  +125

400.

450  –1 500 –2 470  0

–400  +535  +135

450.

500  –1 650 –2 620  0

–400  +535  +135

500.

630  –1 900 –3 000  0

–440  +585  +145

630.

800  –2 100 –3 350  0

–500  +660  +150

Таблица.2

Допуски.ISO

Номинальный.Допуски

диаметр

d, D



a13



h11

E11

свыше  до

верх.  нижн.  верх.  нижн.  верх.  нижн.

мм

мкм
