SKF. Общий каталог подшипников - часть 108

Двухрядные

радиально-упорные

шарикоподшипники

Конструкции ..............................................................................................................   434

Подшипники базовой конструкции ..................................................................................................  435

Подшипники с уплотнениями ............................................................................................................  435

Подшипники с составным внутренним кольцом .............................................................................  436

Подшипники класса SKF Explorer ...............................................................................   437

Подшипники – основные сведения ............................................................................   437

Размеры ................................................................................................................................................  437

Допуски ................................................................................................................................................  437

Внутренний зазор ................................................................................................................................  437

Перекос .................................................................................................................................................  438

Влияние рабочей температуры на материал подшипника ...........................................................  438

Сепараторы ..........................................................................................................................................  438

Минимальная нагрузка .......................................................................................................................  439

Эквивалентная динамическая нагрузка на подшипник ................................................................  440

Эквивалентная статическая нагрузка на подшипник ....................................................................  440

Дополнительные обозначения .........................................................................................................  440

Таблицы подшипников ..............................................................................................   442

Двухрядные радиально-упорные шарикоподшипники  ..............................................................  442

Двухрядные радиально-упорные шарикоподшипники с уплотнениями ...................................  446

433

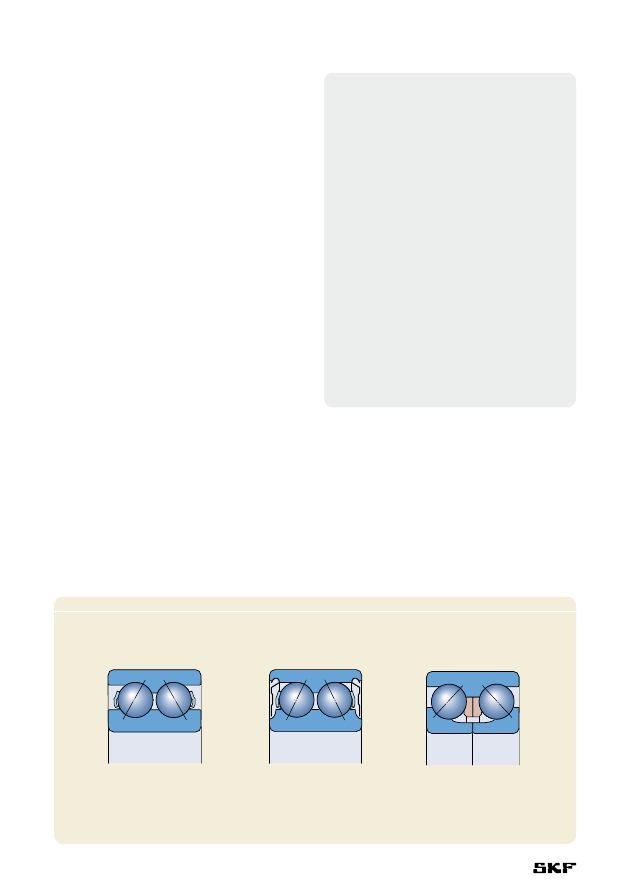

Рис. 1



a

b

c

Конструкции

Конструкция двухрядных радиально-упорных

шарикоподшипников аналогична конструкции

спаренных однорядных радиально-упорных

шарикоподшипников, но имеет меньшую

ширину и позволяет воспринимать как ради-

альные, так и осевые нагрузки, действующие

в обоих направлениях. Жесткость конструкции

подшипниковых узлов данного типа доста-

точна для восприятия опрокидывающих

моментов.

Стандартная номенклатура двухрядных

радиально-упорных шарикоподшипников

фирмы SKF (

† рис. 1) включает

•  подшипники базовой конструкции (a)

•  подшипники с уплотнениями (b)

•  подшипники с составным внутренним

кольцом (c).

Стандартная производственная номенклатура

изделий представлена в  матрице 1 на

стр. 441.

Она включает подшипники с диаметром

отверстия от 10 до 110 мм. Информацию по

другим типам двухрядных радиально-упор-

ных подшипников можно найти в «Интерактив-

ном инженерном каталоге SKF» на интернет-

сайте www.skf.com.

Подшипники базовой конструкции

Двухрядные радиально-упорные шарикопод-

шипники серий 32 A и 33 A имеют оптимизи-

Подшипники серий 52 A и 53 A

Подшипники базовой конструкции серии

32 A и 33 A, приведенные в таблице под-

шипников, а также подшипники с уплот-

нениями типа 2Z и 2RS1 аналогичны

соответствующим подшипникам серий 52

и 53, поставляемым на североамерикан-

ский рынок. Они имеют те же рабочие

характеристики и размеры (за исключе-

нием ширины подшипника 5200), однако

подшипники с уплотнениями заполняются

другими пластичными смазками. Для

подшипников серий 52 и 53 используется

высокотемпературная смазка на основе

минерального масла с загустителем из

полимочевины, интервал рабочих темпе-

ратур от –30 до +175 °C, вязкость базового

масла 115 мм

2

/с при 40 °C и 12 мм

2

/с при

100 °C.

Двухрядные радиально-упорные шарикоподшипники

рованную внутреннюю геометрию и не имеют

пазов для ввода шариков, благодаря чему

достигаются следующие преимущества

•  универсальность применения

•  высокая грузоподъемность и способность

воспринимать радиальные и осевые

нагрузки, действующие в обоих направ-

лениях

•  низкий уровень шума.

434

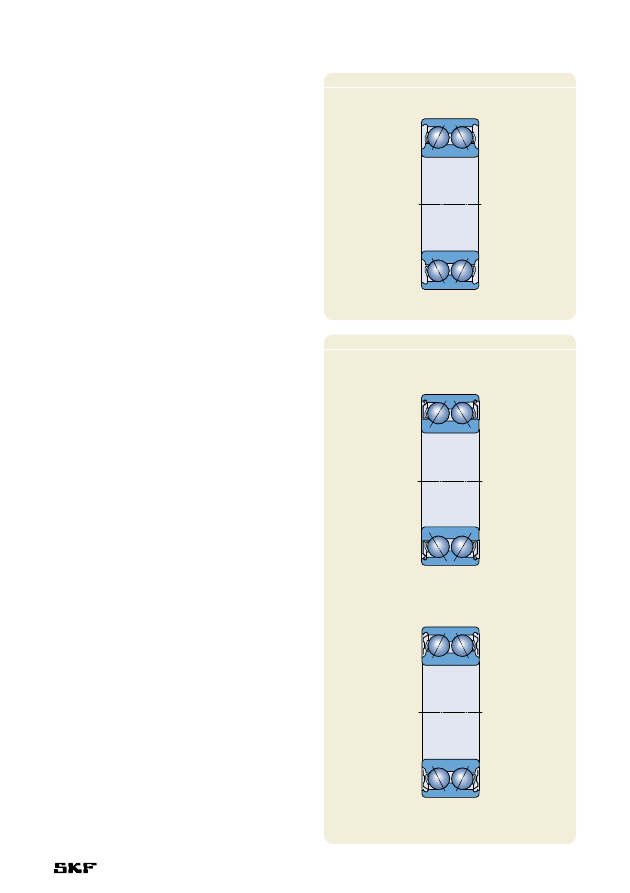

Рис. 2

Рис. 3

a

 b

Подшипники имеют угол контакта 30° и комп-

лекты шариков, установленных по О-образной

схеме.

По технологическим соображениям серий-

ные подшипники без уплотнений, которые

также поставляются с уплотнениями или

защитными шайбами, могут иметь выточки под

уплотнения на наружных и внутренних кольцах

(

† рис. 2).

Подшипники с уплотнениями

Подшипники наиболее распространенных

типов могут также поставляться с защитными

шайбами или уплотнениями (

† матрицa 1

на стр. 441). Подшипники серии 32 A и 33 A

заполнены высококачественной пластичной

смазкой на литиевой основе класса консис-

тенции 3 по шкале NLGI и имеют суффикс

MT33. Данная смазка обладает хорошими

антикоррозионными качествами и может

эксплуатироваться в интервале рабочих

температур от –30 до +120 °C. Вязкость

базового масла – 98 мм

2

/с при 40 °C и 9,4 мм

2

/с

при 100 °C. Характеристики пластичной

смазки, используемой в подшипниках серий

52 A и 53, приведены на стр. 434.

Подшипники с уплотнениями смазаны на

весь срок службы и не нуждаются в техни-

ческом обслуживании. В домонтажном со-

стоянии их не следует промывать и нагревать

свыше 80 °C.

Подшипники с защитными шайбами

Подшипники с защитными шайбами, имею-

щие суффикс 2Z, производятся в двух разных

исполнениях (

† рис. 3). Штампованные

стальные защитные шайбы, используемые

в подшипниках малого размера, образуют узкий

зазор с кромкой заплечика внутреннего кольца

(a). Подшипники большего размера, а также

подшипники класса SKF Explorer имеют

выточки в боковых плоскостях внутренних

колец, в которые заходят защитные шайбы (b).

Подшипники с защитными шайбами пред-

назначены главным образом для случаев,

когда вращается внутреннее кольцо. При

вращении наружного кольца существует риск

вытекания смазки из подшипника после того,

как он достигнет определенной частоты

вращения.

435
