Однорядные радиальные

шарикоподшипники с пазом

для ввода шариков

Конструкции................................................................................................................. 362

Подшипники базовой конструкции ..................................................................................................  362

Подшипники с защитными шайбами ...............................................................................................  362

Подшипники с канавкой под стопорное кольцо .............................................................................  363

Подшипники.–.основные.сведения............................................................................... 363

Размеры ................................................................................................................................................  363

Допуски ................................................................................................................................................  363

Внутренний зазор ................................................................................................................................  363

Перекос  ................................................................................................................................................  364

Сепараторы ..........................................................................................................................................  364

Минимальная нагрузка  ......................................................................................................................  364

Эквивалентная динамическая нагрузка на подшипник  ................................................................  364

Эквивалентная статическая нагрузка на подшипник   ...................................................................  365

Дополнительные обозначения  .........................................................................................................  365

Таблицы.подшипников................................................................................................. 366

Однорядные радиальные шарикоподшипники с пазом для ввода шариков   ...........................  366

Однорядные радиальные шарикоподшипники с пазом для ввода шариков

и стопорным кольцом  .........................................................................................................................  370

361

Однорядные.радиальные.шарикоподшипники.с.пазом.для.ввода.шариков

Конструкции

Однорядные радиальные шарикоподшипники

с пазом для ввода шариков имеют на наруж­

ном и внутреннем кольцах пазы для ввода

шариков (

†.рис..1), что позволяет использо­

вать большее количество шариков большего

диаметра по сравнению со стандартными

радиальными шарикоподшипниками. Ради­

альная грузоподъемность таких подшипников

выше по сравнению с радиальными шарико­

подшипниками обычного типа, однако осевая

грузоподъемность у них меньше. Кроме того,

они не могут работать на таких высоких

скоростях, как радиальные шарикоподшип­

ники обычного типа.

Стандартная номенклатура радиальных

шарикоподшипников с пазами для ввода

шариков включает

•  открытые подшипники базовой конструкции

•  подшипники с защитными шайбами

•  подшипники с канавкой под стопорное

кольцо.

Подшипники.базовой.конструкции

Подшипники базовой конструкции открыты

с обоих торцов. По технологическим сообра­

жениям подшипники, поставляемые в откры­

том исполнении, могут также иметь канавки

под уплотнения на заплечиках наружных колец

(

†.рис..2).

Подшипники.с.защитными.шайбами

Радиальные шарикоподшипники с пазом для

ввода шариков выпускаются с защитными

шайбами с одной или обеих сторон и имеют

суффиксы обозначения Z или 2Z. Защитные

шайбы образуют узкий зазор с поверхностью

заплечика внутреннего кольца (

†.рис..3).

Подшипники до размера 217 и 314 заполня­

ются высококачественной пластичной смазкой

на основе полимочевины класса консистенции

NLGI 2, которая может использоваться в диапа­

зоне температур от –30 до +150 °C. Вязкость

базового масла составляет 115 мм

2

/с при 40 °C

и 12,2 мм

2

/с при 100 °C.

Подшипники более крупных размеров

заполняются высококачественной пластичной

смазкой на основе литиевого мыла класса

консистенции NLGI 3, которая предназначена

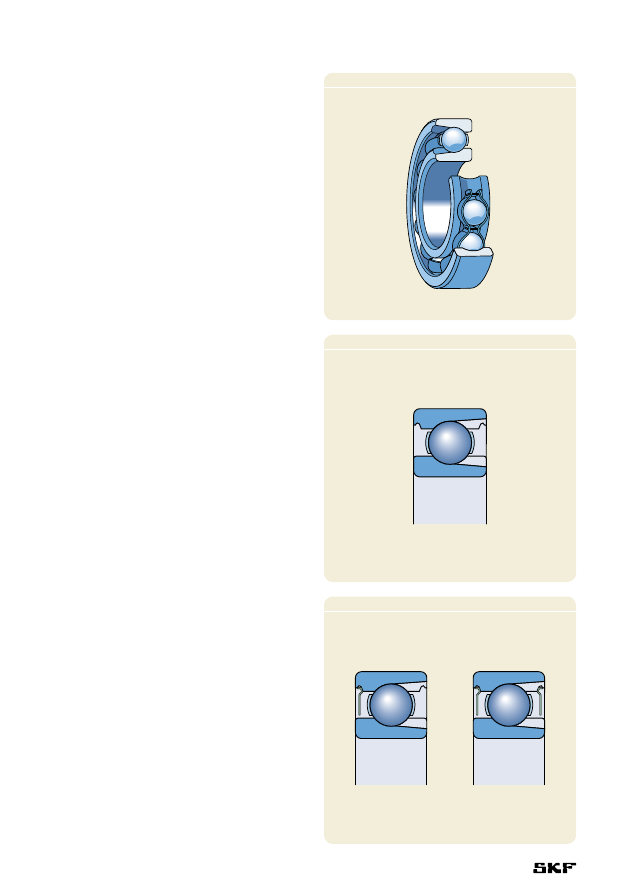

Рис..1

Рис..2

Рис..3

362

для рабочих температур от –30 до +120 °C.

Вязкость базового масла составляет 98 мм

2

/с

при 40 °C и 9,4 мм

2

/с при 100 °C.

Объем заполнения пластичной смазки

составляет 25–35 % от свободного простран­

ства подшипника. Подшипники смазаны на

весь срок службы и не нуждаются в техни­

ческом обслуживании. В домонтажном состоя­

нии их запрещается нагревать выше 80 °C

и промывать.

Подшипники.с.канавкой.под.

стопорное.кольцо

С целью упрощения осевой фиксации подшип­

ника в корпусе и экономии пространства наруж­

ные кольца радиальных шарикоподшипников

с пазом для ввода шариков могут быть

снабжены канавкой под стопорное кольцо,

суффикс N (

†.рис..4a). Обозначения и размеры

соответствующих стопорных колец можно

найти в таблицах подшипников. Стопорные

кольца могут поставляться отдельно или уста­

новленными на подшипнике, суффикс NR

(

†.рис..4b). Радиальные шарикоподшипники

с канавкой под стопорное кольцо и стопорным

кольцом также могут поставляться с одной

защитной шайбой с противоположной стороны

подшипника, (

†.рис..5a) или с двумя защит­

ными шайбами (

†.рис..5b).

Подшипники.–.основные.

сведения

Размеры

Основные размеры радиальных шарикопод­

шипников с пазом для ввода шариков соот­

ветствуют требованиям стандарта ISО 15:1998.

Размеры канавок под стопорное кольцо

соответствуют стандарту ISО 464:1995.

Допуски

Радиальные шарикоподшипники с пазом для

ввода шариков производятся по нормальному

классу точности. Допуски соответствуют

стандарту ISО 492:2002 и представлены

в табл..3 на стр..125.

Внутренний.зазор

Серийные радиальные шарикоподшипники

с пазом для ввода шариков изготавливаются

с нормальным радиальным внутренним зазором.

Величины внутреннего радиального зазора

приведены в табл..3 на стр..297.Они соот­

ветствуют стандарту ISО 5753:1981 и действи­

тельны по отношению к подшипникам в домон­

тажном состоянии при нулевой измерительной

нагрузке.

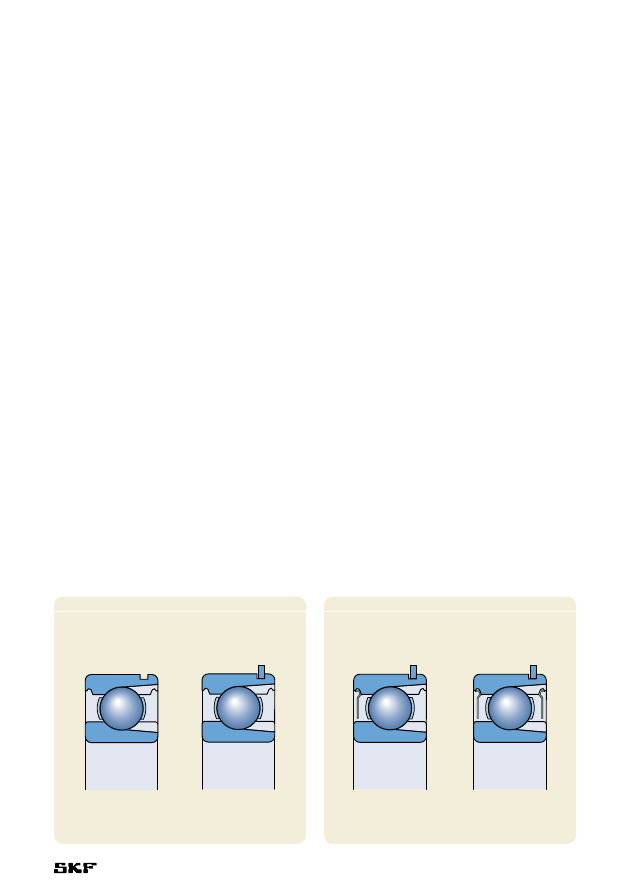

Рис..4



a

b

Рис..5



a

b
