Механизмы в современной технике (Артоболевский) - часть 482

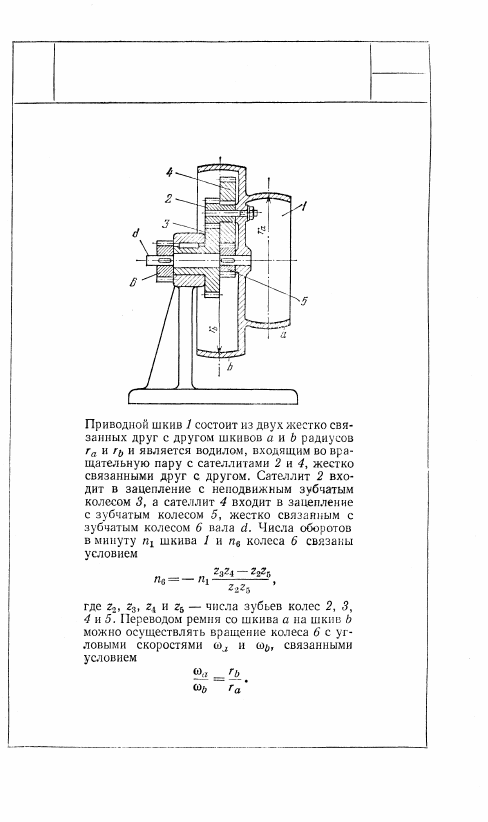

493

2725

ЗУБЧАТЫЙ ПЛАНЕТАРНЫЙ МЕХАНИЗМ

ДВУХСТУПЕНЧАТОГО ПРИВОДНОГО

ШКИВА

СЗ

МП

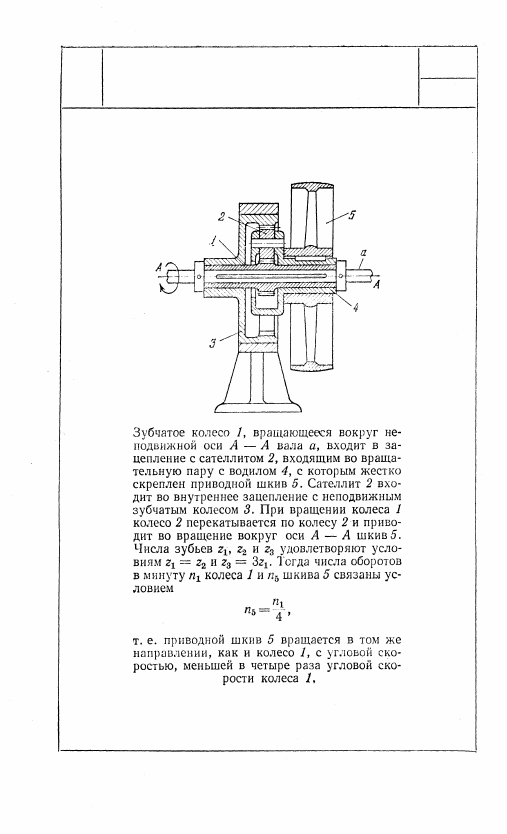

2726

ЗУБЧАТЫЙ ПЛАНЕТАРНЫЙ МЕХАНИЗМ

ПРИВОДНОГО ШКИВА НА ВОДИЛЕ

СЗ

МП

494

495

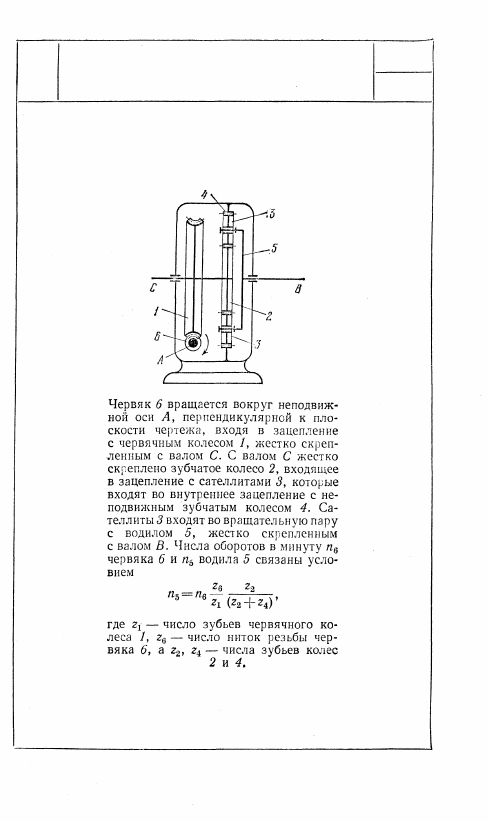

2727

ЗУБЧАТЫЙ ПЛАНЕТАРНЫЙ МЕХАНИЗМ

C ЧЕРВЯЧНЫМ ЗАЦЕПЛЕНИЕМ

СЗ

МП

496

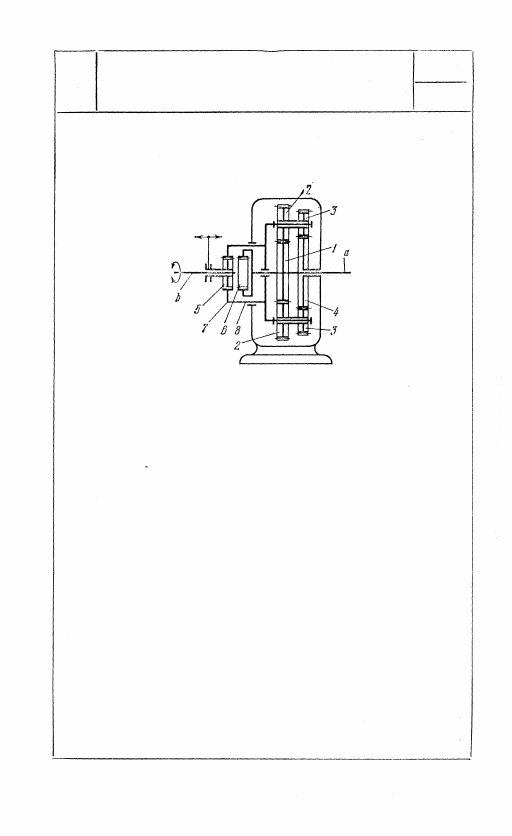

С валом а жестко связано зубчатое колесо 1,

входящее в зацепление с сателлитами 2,

входящими во вращательные пары с водилом 7.

Сателлиты 3, жестко связанные с сателли-

тами 2, входят в зацепление с неподвижным

зубчатым колесом 4. На валу а имеется зуб-

чатый обод 6 с внутренними зубьями, являю-

щийся частью переключающей муфты. Такой

же обод имеется у водила 7. Другой частью

муфты является колесо 5 с внешними зубьями.

Колесо 5 посажено на шпонку, принадлежа-

щую валу b, и может скользить по ней. При

вращении вала а вал b может вращаться в пря-

мом или обратном направлении, что дости-

гается включением или выключением колес 5

и 6. В положении, указанном на рисунке,

вращение от вала а передается через колесо 1

сателлитам 2 и 3. Сателлиты 3 обкатываются

по неподвижному колесу 4, приводя во вра-

щение водило 7. При зацеплении колеса 5

с колесом 6 сателлиты 2 и 3 выводятся из за-

цепления и вращение от вала а передается

непосредственно валу b, который вращается

с той же угловой скоростью, что и вал а.

2728

ЗУБЧАТЫЙ ПЛАНЕТАРНЫЙ МЕХАНИЗМ

С ПЕРЕКЛЮЧАЮЩЕЙ ЗУБЧАТОЙ

МУФТОЙ

СЗ

МП
