Механизмы в современной технике (Артоболевский) - часть 475

465

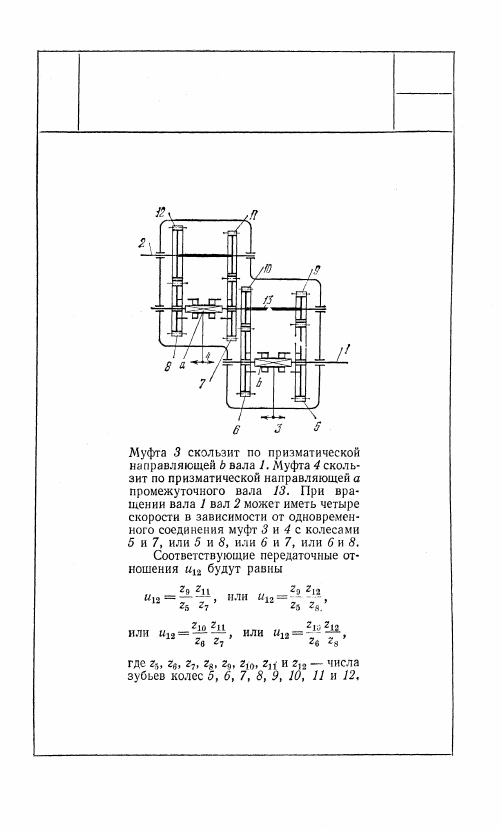

2696

ЗУБЧАТЫЙ МЕХАНИЗМ

ЧЕТЫРЕХСТУПЕНЧАТОЙ КОЛОБКИ

ПЕРЕДАЧ С МУФТОЙ

НА ПРОМЕЖУТОЧНОМ ВАЛУ

СЗ

МР

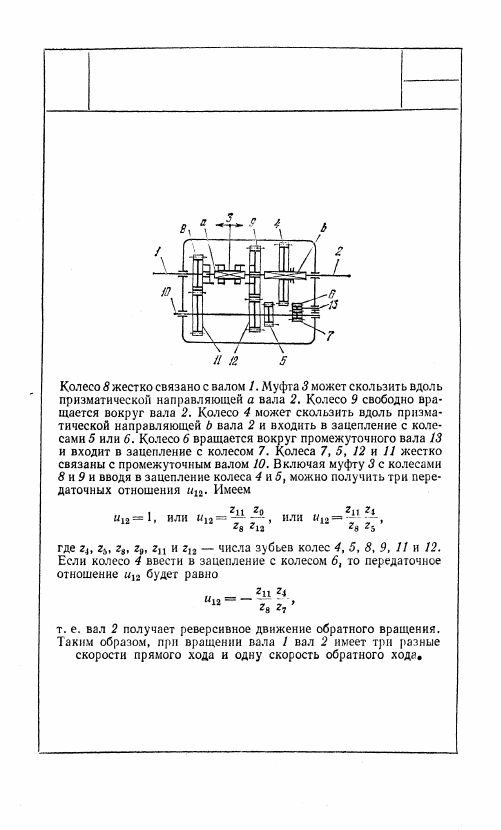

2697

ЗУБЧАТЫЙ МЕХАНИЗМ

ЧЕТЫРЕХСТУПЕНЧАТОЙ РЕВЕРСИВНОЙ

КОРОБКИ ПЕРЕДАЧ С МУФТОЙ

СЗ

МР

466

467

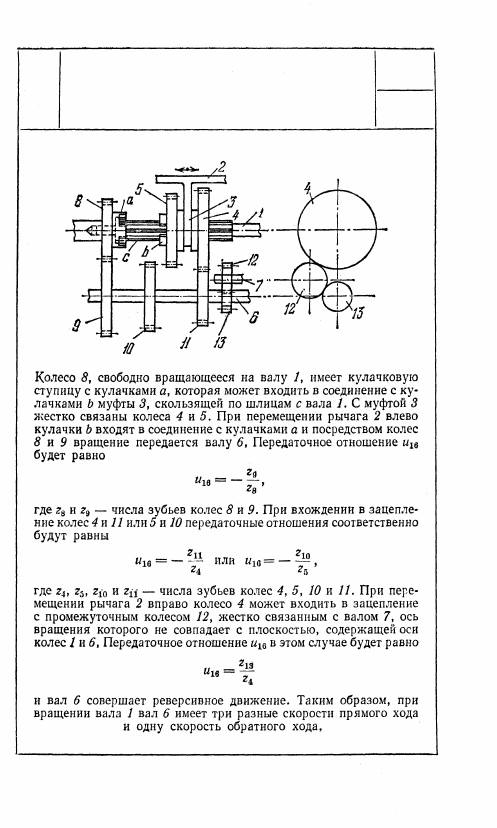

2698

ЗУБЧАТЫЙ МЕХАНИЗМ

ЧЕТЫРЕХСТУПЕНЧАТОЙ РЕВЕРСИВНОЙ

КОРОБКИ ПЕРЕДАЧ С КУЛАЧКОВОЙ

МУФТОЙ

СЗ

МР

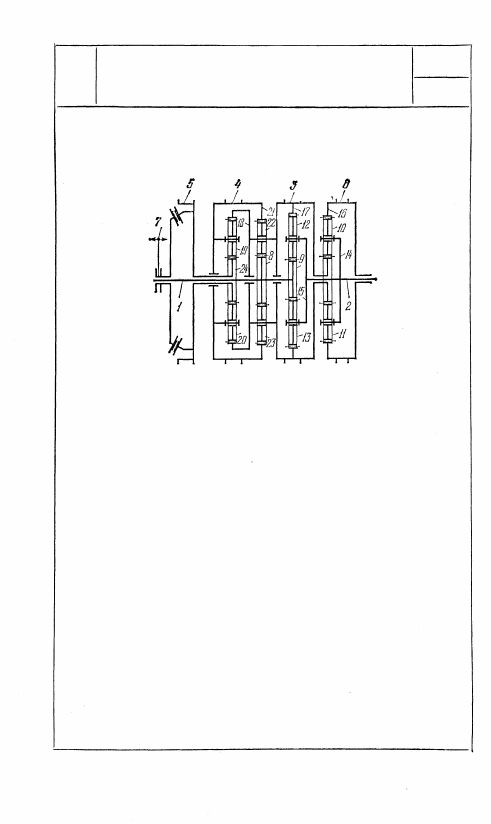

2699

ЗУБЧАТЫЙ МЕХАНИЗМ

ЧЕТЫРЕХСТУПЕНЧАТОЙ КОРОБКИ

ПЕРЕДАЧ С ТОРМОЗНЫМИ БАРАБАНАМИ

СЗ

МР

С валом 1 жестко связаны зубчатые колеса 8

и 9. На водилах 14 и 15, жестко связанных с

валом 2, свободно вращаются равные симмет-

рично расположенные сателлиты 10, 11 и

12, 13. С тормозным барабаном 6 жестко свя-

зано зубчатое колесо 16 с внутренним зацеп-

лением, входящее в зацепление с сателлитами

10 и 11. С тормозным барабаном 3 жестко

связано зубчатое колесо 17 с внутренним за-

цеплением, входящее в зацепление с сателли-

тами 12 и 13, и зубчатое колесо 18 с внутрен-

ним зацеплением, входящее в зацепление с

сателлитами 19 и 20. С тормозным барабаном 4

жестко связано зубчатое колесо 21 с внутрен-

ним зацеплением, входящее в зацепление с

сателлитами 22 и 23. С тормозным барабаном 5

жестко связано зубчатое колесо 24, входящее

в зацепление с сателлитами 19 и 20. Муфта 7

тормозит барабан 5. При вращении вала 1

вал 2 может иметь четыре угловые скорости

прямого хода торможением барабанов 3, 4, 5

и включением муфты 7 и одну скорость обрат-

ного хода при торможении барабана 6.

468
