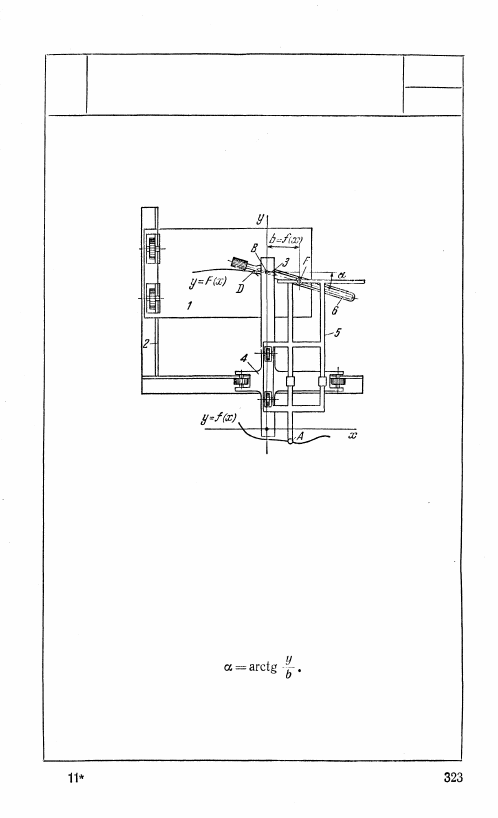

1246 КУЛИСНО-РЫЧАЖНЫЙ МЕХАНИЗМ ИНТЕГРАФА КР МО При обводе штифтом А заданной кривой у = f (x) штифт D вычерчивает на ка- ретке 1 интегральную кривую y = F (х). Каретка 1 передвигается вдоль направ- ляющей 2 с помощью ножевого колеса 3, которое вращается вокруг оси В ка- ретки 4, движущейся в направлении оси х. По каретке 4 передвигается в направ- лении оси у каретка 5, штифт F которой скользит в прорези кулисы 6, вращаю- щейся вокруг оси В. Расстояние между точками F и В равно b = f (x). Так как кулиса 6 всегда параллельна плоскости колеса 3, то угол |
