3.3. Отстойники и осветлители со слоем взвешенного осадка (очистка вод)
В современной практике очистки все более широкое применение находят тонкослойные отстойные сооружения. Использование метода тонкослойного осаждения позволяет эффективно осветлять воду при скоростях потока, достигающих 1,6—2,0 мм/с, что в 2—2,5 раза выше, чем в традиционных отстойниках и осветлителях. Один из примеров оборудования тонкослойными элементами горизонтального отстойника со встроенной камерой хлопьеобразования представлен на рис. 5. Однако при этом необходимо учитывать, что эффективность тонкослойного осаждения определяется не только процессами, происходящими в тонкослойных элементах, но и такими факторами, как качество подготовки хлопьев, поступающих на осаждение, равномерность сбора и распределения воды, надежность системы удаления осадка. Поэтому при проведении работ по оборудованию тонкослойными блоками отстойников и осветлителей необходимо предусмотреть способы по повышению эффективности процессов хлопьеобразования, увеличению количества сборных лотков с целью повышения коэффициента объемного использования сооружений.

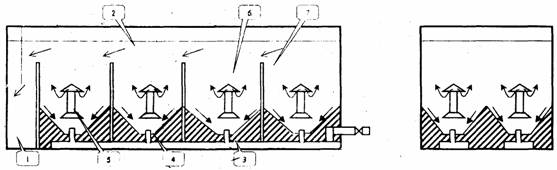

Рис. 4. Камера хлопьеобразования с малогабаритными аппаратами для рециркуляции осадка: 1 — отстойник; 2 — камера хлопьеобразования; 3 — канал исходной воды 4 — патрубок с соплом; 5 — смеситель;6 — направляющий аппарат; 7 — перегородки

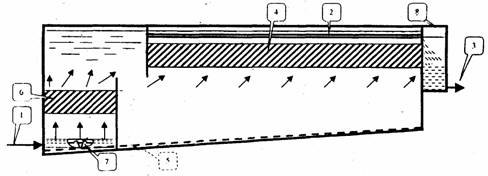

Рис. 5. Тонкослойный горизонтальный отстойник с тонкослойно-эжекционной камерой хлопьеобразования: 1 — подача исходной воды; 2 — сбор осветленной воды; 3 - отвод осветленной воды; 4 — тонкослойные отстойные блоки; 5 — отвод осадка; 6 — тонкослойные хлопьеобразующие блоки; 7 — продольные низконапорные рециркуляторы; 8 — сборный карман
Кроме того, необходимо учитывать, что тонкослойными блоками могут быть оборудованы только те отстойники, в которых осуществляется эффективное и своевременное удаление осадка, так как его накопление под тонкослойными блоками приводит к резкому ухудшению качества отстоенной воды. Таким образом, необходим комплексный подход к решению всех технологических процессов, связанных с хлопьеобразованием, осаждением, удалением осадка, а также гидравлическим режимом работы отстойных сооружений. § В России до настоящего времени тонкослойные отстойники имели небольшое применение. Основной причиной этого являлось отсутствие серийного выпуска тонкослойных элементов и блоков из них. В настоящее время предлагаются к использованию сотоблоки из полиэтиленовых пленок и из рулонного материала ПВХ, которые характеризуются требуемой прочностью и обладают необходимой физико-химической и бактериологической стойкостью и долговечностью. § НИИ КВОВ разработана технология изготовления сотовой конструкции из полиэтиленовой пленки, что позволяет осуществлять выпуск сотоблоков любого размера в зависимости от параметров отстойного сооружения. При изготовлении сотоблоков полиэтиленовая пленка сваривается в такой последовательности, чтобы обеспечить его наибольшую пространственную устойчивость и возможность растягивать на рамы только в четырех крайних ячейках (рис. 6). Длина тонкослойных элементов принята до 1,5 м, а угол наклона к горизонту должен составлять 70 - 75°. Многолетние испытания работы тонкослойных сооружений на ряде водопроводных станций подтвердили высокую эффективность метода осаждения взвеси в слоях небольшой высоты. Разработанная конструкция блоков проста при монтаже, надежна и долговечна при эксплуатации. В настоящее время разработана технология сварки и организован промышленный выпуск сотоблоков указанной выше конструкции из полиэтиленовой пленки для различных типов сооружений.
а б
Рис. 6. Тонкослойный сотоблок из полиэтиленовой пленки: a — общий вид; б—в сложенном виде при транспортировке; 1 — тонкослойный блок из полиэтиленовой пленки; 2 — стержни для растяжения сотоблока
§ ГУП "Институт МосводоканалНИИпроект" разработан тонкослойный модуль сотового типа с самонесущей способностью (рис. 7). Из рулонного материала ПВХ марки П-74 толщиной 0,4—0,5 мм изготовляются профильные листы, из которых уже непосредственно на станции производят сотоблоки с помощью контактной сварки. Для этой сварки разработан и изготовлен специальный аппарат. Полученные в результате сотоблоки обладают самонесущей способностью. Производительность оборудования составляет 20 сотоблоков в сутки. Площадь для размещения установки равна 1,7 м2. § Тонкослойные элементы можно также использовать для обезвоживания и уплотнения осадка. С этой целью тонкослойные модули устанавливают в шламоуплотнителях осветлителей ниже щламоприемных окон. Оборудование шламоуплотнителей тонкослойными блоками создает хорошие гидродинамические условия для гравитационного уплотнения и обезвоживания осадка, что позволяет увеличить период его накопления, уменьшить количество сбрасываемой с ним воды. § Для интенсификации процессов очистки воды в осветлителях со взвешенным осадком может быть использован метод рециркуляции осадка, предложенный СпбНИИ АКХ (рис. 8). Применение осветлителей-рециркуляторов позволяет повысить производительность сооружений на 30—60 %.
Рис. 7. Тонкослойные модули сотового типа из рулонного материала ПВХ
Рис. 8. Осветлитель-рециркулятор: 1 — рабочая камера; 2 — смеситель; 3 — камера хлопьеобразования; 4 — направляющий аппарат; 5 — распределительная трубка; 6 — осадкоуплотнитель; 7 — лоток; 8 — окна; 9 — защитный козырек; 10— слой взвешенного осадка; 11 — трубы для перепускания взвешенного осадка; 12 — трубы для выпуска уплотненного осадка; 13 — патрубок; 14— сопло
За счет рециркуляции осадка одновременно существенно повышается барьерная роль сооружений первой ступени очистки в отношении планктона, составляя (в зависимости от вида планктона) 90 - 100 %. Кроме того, рециркуляция осадка позволяет без ухудшения качества очистки утилизировать промывные воды фильтровальных сооружений путем их равномерного перекачивания из резервуара-усреднителя в головной узел водоочистной станции.
