12.8

12 31

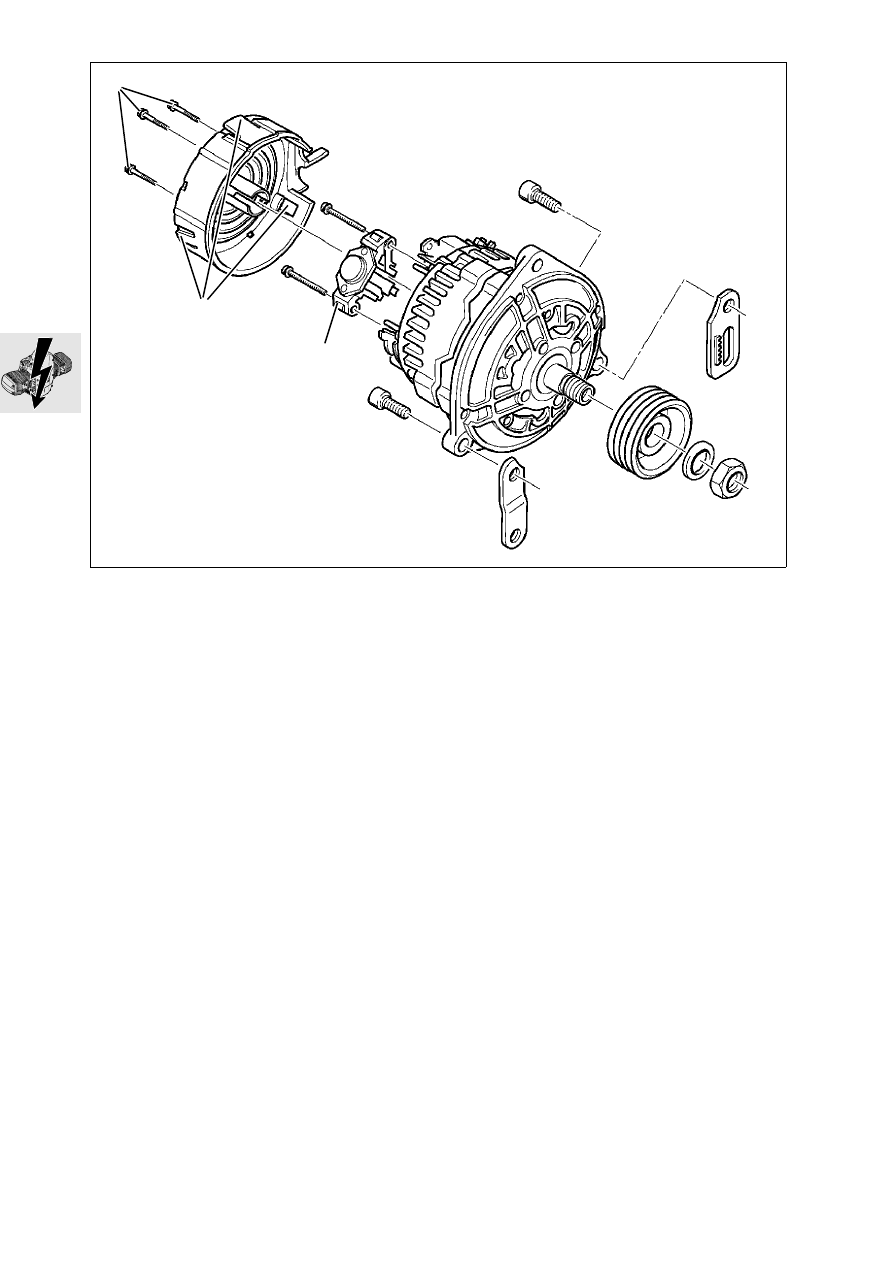

Disassembling and assembling

alternator

•

Remove the cover retaining screws (1).

•

Release clips (2) and remove the cover.

•

Remove voltage regulator (3).

•

Remove the poly-V belt pulley.

•

Installation is the reverse of the removal proce-
dure.

X

Tightening torque:

Belt pulley to alternator ................................ 50 Nm

61 00

Checking alternator

•

Test with BMW MoDiTeC.

61 00

Checking armature for short to

ground (earth)

•

Test with BMW MoDiTeC.

RS120050

1

2

3

12.9

12 41 025

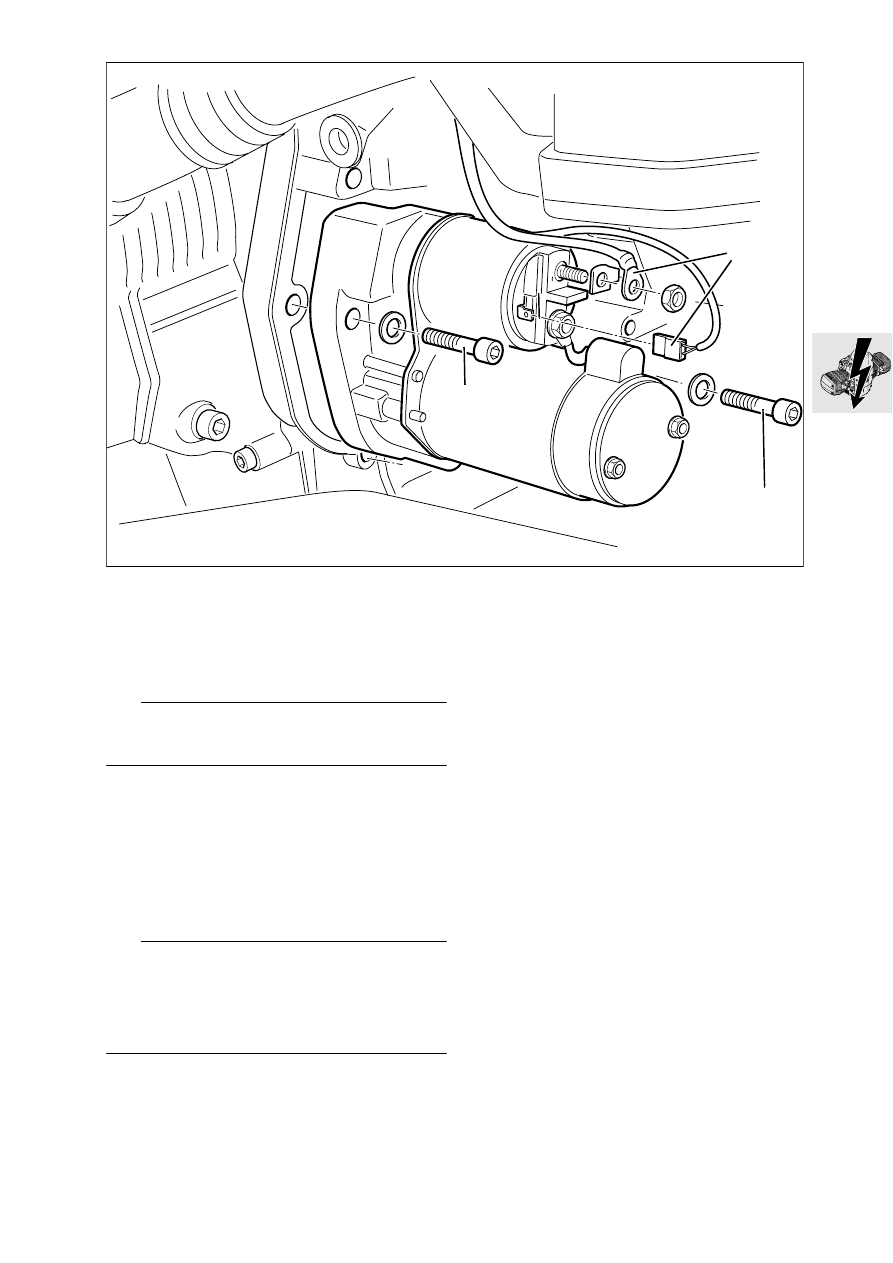

Removing and installing

starter motor

•

Remove the seat.

•

Remove left side section of fairing (

a

46.8).

e

 Attention:

Disconnect earth (ground) lead from battery.
Insulate earth (ground) lead.

•

Disconnect cables (1)



.

•

Remove securing screws (2) and remove the
starter.

•

Installation is the reverse of the removal proce-
dure.

•

Switch on the ignition.

•

Without starting the engine, fully open the throttle
once or twice so that the Motronic control unit
can register the throttle-valve positions.

L

 Note:

Disconnecting the battery deletes all entries (e.g.
faults, settings) stored in the Motronic control unit’s
memory.
Loss of settings can temporarily impair the operat-
ing characteristics when the engine is restarted.

X

Tightening torque:

Starter to engine .......................................... 20 Nm
Positive lead to starter.................................. 10 Nm

2

2

R22120010

1

12.10

12 41 525

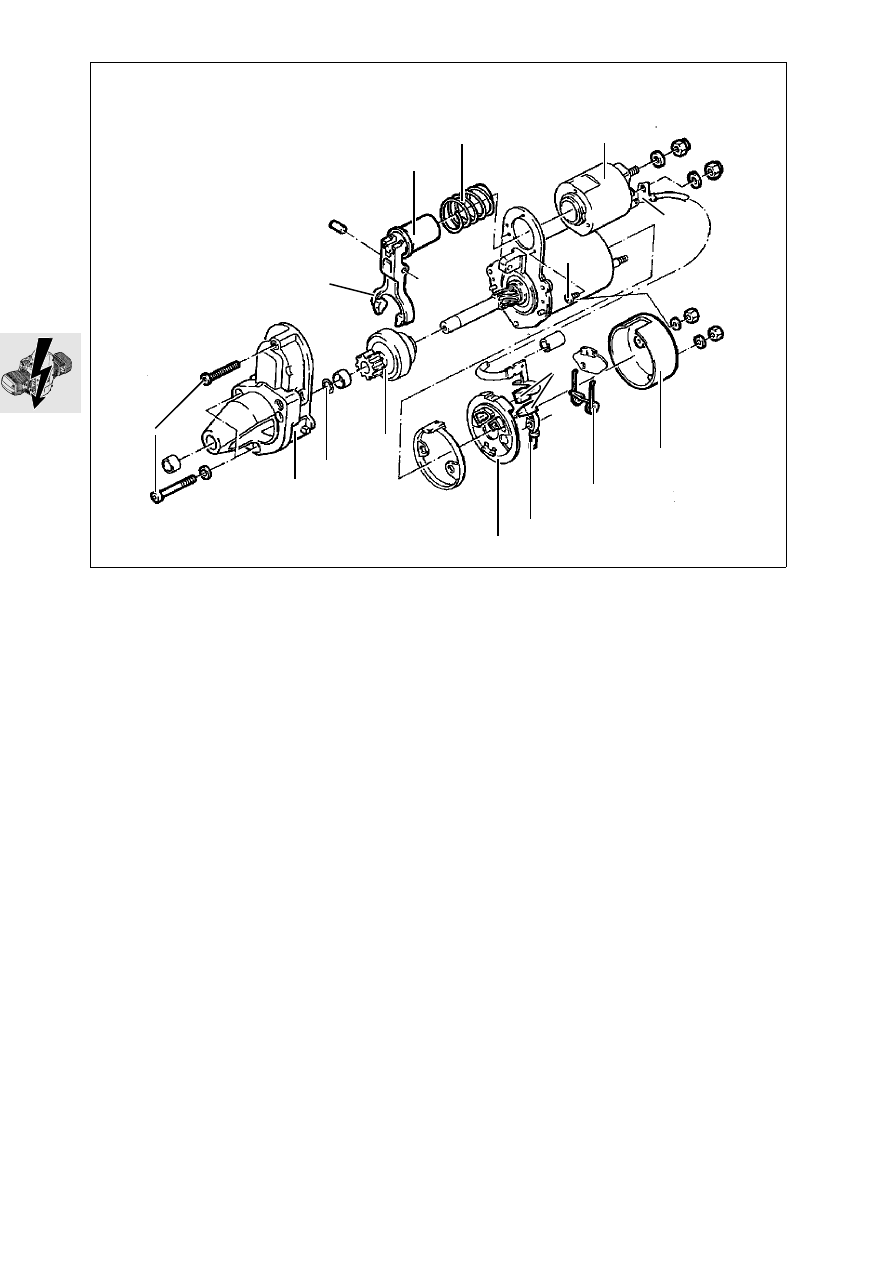

Disassembling and assem-

bling starter motor

•

Disconnect lead (1).

•

Remove securing screws (2).

•

Remove flange (3).

•

Remove solenoid switch (4) after taking out the
retaining screws (5).

•

Remove release lever (6) and spring (7) from so-
lenoid switch (8).

•

Fit a socket of correct size, tap it lightly to back
off the bush and remove the retaining ring (9).

•

Remove the starter gear (10) from the shaft.

•

Installation is the reverse of the removal proce-
dure.

•

Coat the Bendix gear and pull-in
ring with grease.

Lubricant:

.........Bosch PZ 2 V 3 silicone grease or equivalent

Replacing carbon brushes

•

Disconnect lead (1).

•

Remove cover (11).

•

Remove holder (12) for carbon brushes.

•

Lift up retaining springs (13) and remove carbon
brushes (14).

•

Install carbon brushes with retaining plate.

•

Slide short lead (15) on to threaded pin.

•

Install cover (11).

•

Connect lead (1).

61 00

Checking starter motor

•

Test with BMW MoDiTeC.

61 00

Checking starter relay

•

Test with BMW MoDiTeC.

RS120080

9

15

13

11

10

2

5

8

7

4

14

6

1

3

12

12.11

12 11

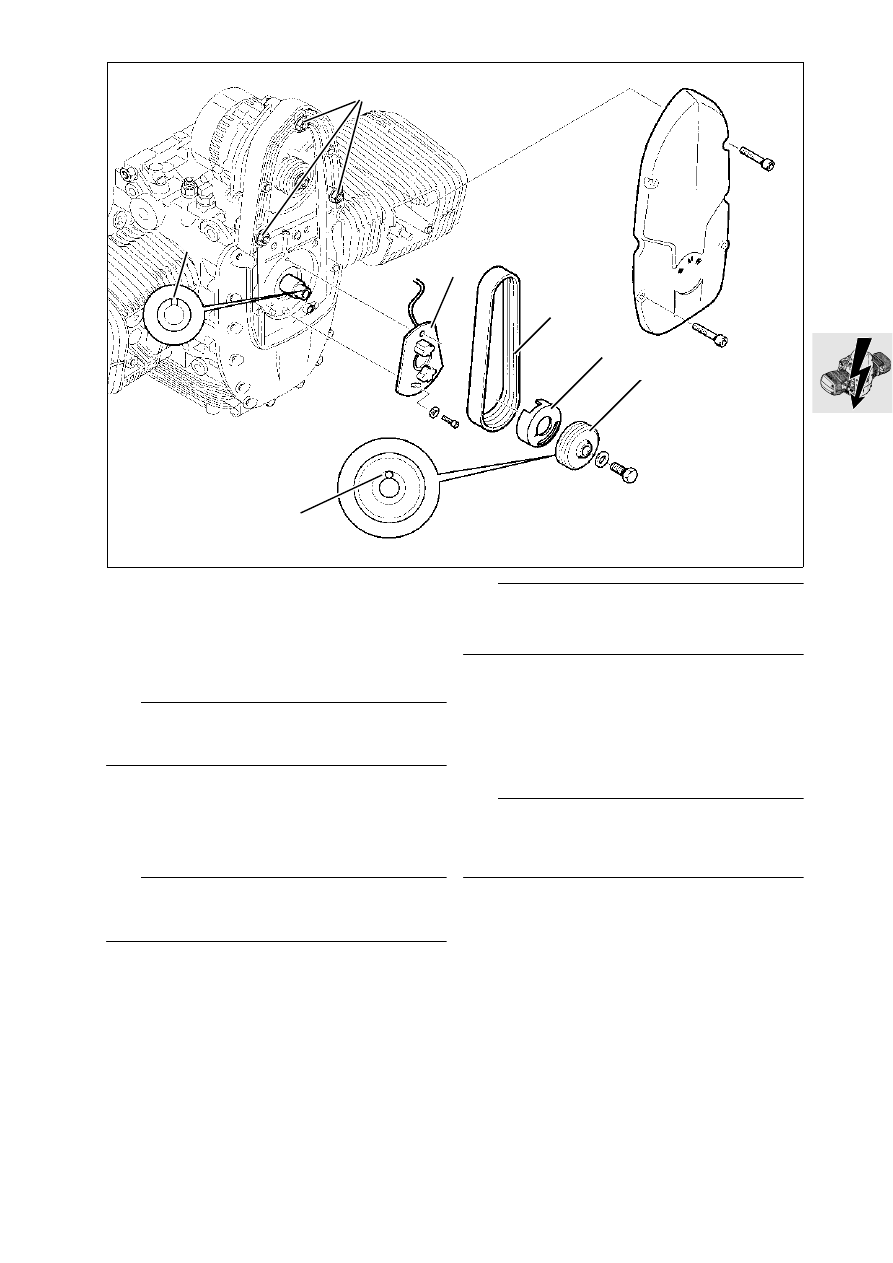

Removing and installing mag-

netic gate

•

Remove the seat.

•

Remove side panels (

a

46.8).

e

 Attention:

Fuel is flammable and a hazard to health. Observe all
applicable safety regulations.

•

Remove fuel tank (

a

16.5).

•

Remove the right-hand fairing bracket.

•

Remove front cover from engine.

•

Remove fasteners (1) for alternator.

•

Remove poly V belt (2).

e

 Attention:

Disconnect ground (earth) lead from battery.
Insulate the ground (earth) lead.

•

Remove the starter motor.

•

Install locking device, BMW No. 11 5 640, to
lock clutch housing.

•

Remove poly-V belt pulley (3) with rotor gate from
crankshaft.

•

Disconnect plug of magnetic gate.

L



Note:

If necessary, mark position of magnetic gate for re-
installation.

•

Remove magnetic gate (4).

•

Installation is the reverse of the removal proce-
dure.

•

Locate rotor (5) of Hall-effect gate
on poly-V belt pulley (3) with adhesive.

Adhesive: ..... Loctite instant adhesive or equivalent

e

 Attention:

Seat retainer (6) for Hall-effect gate rotor in groove
in crankshaft (7).
Carefully route cable for magnetic gate.

•

Tension poly-V belt in accordance with the ad-
justing procedure (

a

12.7).

S120040

2

3

5

1

6

4

7
