Дорожные мотоциклы Кавасаки. Руководство - часть 18

252 ОБЩИЕ СВЕДЕНИЯ

ном измерительном приборе, когда пере-

ключатель зажигания устанавливается

в положение OFF (ВЫКЛ), сообщение

«NO TRANSPONDER» не отображается

на многофункциональном измеритель-

ном приборе, даже если мотоцикл уда-

ляется от брелка.

A. Предупредительный символ

ПРИМЕЧАНИЕ

○ Если батарейка брелка разряжена, сооб-

щение «TRANSPONDER LOW BATTERY»

не отображается на многофункциональ-

ном измерительном приборе.

○ Если переключатель зажигания уста-

новить в положение ON (ВКЛ) при под-

несении к нему брелка в пределах 2 см

(0,8 дюйма) с разряженной батарей-

кой, сообщение «NO TRANSPONDER»

и «TRANSPONDER LOW BATTERY» не

отображаются на многофункциональ-

ОБЩИЕ СВЕДЕНИЯ 253

Световая предупредительная

(Только на моделях, имеющих

сигнализация

на цифровом измерительном приборе

: При включении нейтральной пере-

предупредительный символ): Предупре-

дачи загорается сигнальная лампа нейтра-

дительный индикатор на приборной пане-

ли.

ли и предупредительный символ давления

масла (

) на цифровом измерительном

:

При включении дальнего света

приборе высвечиваются всякий раз, когда

фары высвечивается индикатор дальнего

давление масла опасно низко или если ключ

света.

зажигания находится в положении ON (ВКЛ)

при неработающем двигателе, и отключа-

:

Если повернуть переключатель

ются, когда давление масла двигателя до-

сигнала поворота влево или право, начнет

стигает нормы. См. главу ТЕХНИЧЕСКОЕ

мигать индикатор сигнала поворота.

ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА для

более подробной информации о моторном

:

Световой индикатор давления мас-

масле.

ла загорается всякий раз, когда давление

масла ниже нормы или когда ключ замка

(только на моделях с сигнальной

зажигания находится в положении ON при

лампой температуры охлаждающей жид-

неработающем двигателе, и выключается,

кости): Если это происходит, остановите

когда давление масла двигателя достигает

двигатель и проверьте уровень охлажда-

нормы. См. главу ТЕХНИЧЕСКОЕ ОБСЛУ-

ющей жидкости в компенсационном бачке

ЖИВАНИЕ И РЕГУЛИРОВКА для более под-

(только после охлаждения двигателя до

робной информации о моторном масле.

приемлемой температуры).

254 ОБЩИЕ СВЕДЕНИЯ

FI (только на моделях со ветовой индика-

УВЕДОМЛЕНИЕ

тор системы впрыска топлива)Световой

индикатор системы впрыскивания топлива

Если загорелась сигнальная лампа или

стрелка измерительного прибора до-

(FI) загорается при включении зажигания

и выключается вскоре после подтвержде-

стигла линии «H», дальнейшая работа

ния, что система функционирует должным

двигателя недопустима. Длительная

работа перегретого двигателя может

образом. Предупредительный индикатор-

ный сигнал также загорается при наличии

привести к его повреждению.

неисправности в системе цифрового впры-

ска топлива (DFI). Если предупредительный

(только на моделях, имеющих на

индикаторный сигнал продолжает светить-

цифровом измерительном приборе

ся, проверьте систему DFI у официального

предупредительный символ): Если это

дилера Kawasaki. Если предупредительный

происходит, остановите двигатель и про-

индикаторный сигнал мигает, выключите

верьте уровень охлаждающей жидкости

и снова включите зажигание.

в компенсационном бачке (только после

охлаждения двигателя до приемлемой тем-

пературы).

УВЕДОМЛЕНИЕ

Если загорелась сигнальная лампа или

стрелка измерительного прибора до-

стигла линии «H», дальнейшая работа

двигателя недопустима. Длительная

работа перегретого двигателя может

привести к его повреждению.

ОБЩИЕ СВЕДЕНИЯ 255

FI (только на моделях, имеющих на циф-

(Только на моделях, имеющих на

ровом измерительном приборе пред-

цифровом измерительном приборе

упредительный символ): Предупреди-

предупредительный символ): Предупре-

тельный индикатор на приборной панели

дительный индикатор на приборной панели

и предупредительный символ системы

и предупредительный символ иммобилай-

впрыскивания топлива (

) на цифровом

зера (

) на цифровом измерительном

измерительном приборе начинают мигать

приборе начинают мигать всякий раз, когда

всякий раз, когда ключ зажигания установ-

ключ зажигания установлен в положение

лен в положение «ON» или в системе впры-

«ON» или в системе иммобилайзера име-

ска топлива имеется неисправность. После

ется неисправность. После установки ключа

установки ключа зажигания в положение

зажигания в положение «ON» предупреди-

«ON» предупредительный символ системы

тельный символ системы иммобилайзера

впрыскивания топлива (

) прекращает

(

) прекращает мигать, если система

мигать, если система функционирует долж-

функционирует должным образом. Если

ным образом. Если предупредительный ин-

предупредительный индикаторный сигнал

дикаторный сигнал и предупредительный

и предупредительный символ продолжа-

символ продолжают мигать, необходимо

ют мигать, необходимо проверить систему

проверить систему FI у официального ди-

иммобилайзера у официального дилера

лера Kawasaki.

Kawasaki.

ОБЩИЕ СВЕДЕНИЯ 257

(только на моделях с предупреди-

(только на моделях со световым ин-

тельным символом на цифровом изме-

дикатором системы впрыска топлива):

рительном приборе ): Предупредитель-

Предупредительный индикатор уровня то-

ный индикатор под предупредительным

плива загорается при повороте ключа за-

символом и предупредительный символ

жигания в положение «ON» и выключается

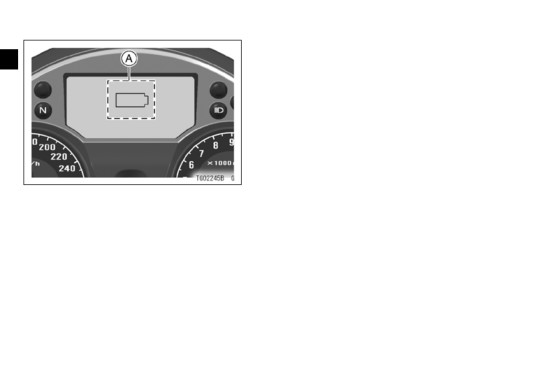

аккумуляторной батареи

(

) на ЖКИ

вскоре после подтверждения, что система

цифрового измерительного прибора заго-

функционирует должным образом. Пред-

раются в случае падения напряжения акку-

упредительный индикаторный сигнал так-

муляторной батареи ниже 10 В. При высве-

же загорается при низком уровне топлива

чивании предупредительного индикатора

в баке. Если появился предупредительный

и предупредительного символа аккуму-

индикаторный сигнал уровня топлива, за-

ляторной батареи (

) аккумуляторную

правьтесь горючим при первой же возмож-

батарею необходимо зарядить с помощью

ности.

соответствующего зарядного устройства.

Если транспортное средство опирается

Если предупредительный индикатор

на боковую подножку, предупредительным

и предупредительный символ аккумуля-

индикаторным сигналом не может быть

торной батареи (

) продолжают высве-

точно показано количество топлива в то-

чиваться, даже после зарядки аккумуля-

пливном баке.

торной батареи, необходимо обратиться

Установите транспортное средство вер-

к официальному дилеру Kawasaki.

тикально, чтобы проверить уровень топли-

ва.

258 ОБЩИЕ СВЕДЕНИЯ

(Для моделей с ABS (АБС))

Индикатор необходимости переключе-

:

Загорается световой индикатор

ния передачи (ZX600R):

ABS (антиблокировочная система тормо-

Индикатор необходимости переключения

зов), когда замок зажигания установлен

передачи может использоваться на закры-

в положение «ON», и выключается вскоре

тых трассах для соревнований. Не исполь-

после начала движения мотоцикла. Если

зуйте индикатор необходимости переклю-

ABS в нормальном состоянии, он остается

чения передачи в ежедневных поездках.

выключенным. Если система ABS неисправ-

Когда частота вращения двигателя до-

на, индикатор продолжает высвечиваться.

стигает заданного значения, загорается

Если высвечивается световой индикатор,

световой индикатор, чтобы указать на не-

это указывает на неисправность системы

обходимость переключения на следующую

ABS, тормозная система работает при этом

передачу для предотвращения поврежде-

в обычном режиме.

ние двигателя.

Более подробная информация об ABS

Индикатор необходимости переключе-

(АБС) приведена в разделе Антиблокиро-

ния передачи имеет четыре режима вы-

вочная система тормозов главы ТЕХНИКА

свечивания: выключено, мигание, включе-

УПРАВЛЕНИЯ МОТОЦИКЛОМ.

но (тускло) и включено (ярко). Уставка для

индикатора необходимости переключения

передачи может быть выбрана между 14

000 и 16 500 об/мин.

Для выбора режима высвечивания ин-

дикатора необходимости переключения

передачи или для изменения уставки ча-

стоты вращения двигателя на тахометре

необходимо выполнить перечисленные

ниже процедуры. Двигатель должен быть

остановлен.

ОБЩИЕ СВЕДЕНИЯ 259

● Одновременно нажмите и удерживайте

● Для настройки значения частоты враще-

больше 2 секунд кнопки MODE и RESET.

ния двигателя для включения индикатора

На тахометре будет отображена предыду-

необходимости переключения передачи

щая настройка частоты вращения двига-

нажмите кнопку RESET. При этом уста-

теля для указания необходимости смены

новка частоты вращения двигателя будет

передачи.

изменяться с приращением 50 об/мин до

● Для изменения режима высвечивания ин-

максимума — 16 500 об/мин. Как только

дикатора необходимости переключения

установка достигает 16 500 об/мин (обо-

передачи нажмите кнопку MODE, чтобы

ротов в минуту), она сбрасывается к зна-

переключиться между включено (ярко),

чению 14 000 об/мин и снова начинает

включено (тускло), мигание и выключено.

увеличиваться.

Уставка частоты вращения двигателя для

индикатора необходимости переключения

передачи может быть выполнена только

при включенном индикаторе.

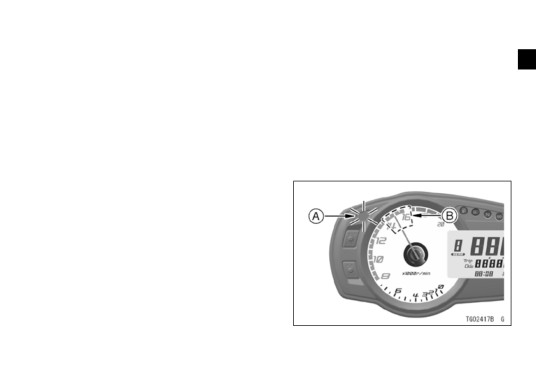

A. Световой индикатор переключения

передач

B. Диапазон регулирования

260 ОБЩИЕ СВЕДЕНИЯ

● Для завершения настройки одновремен-

но нажмите и удерживайте кнопки MODE

ПРЕДУПРЕЖДЕНИЕ

и RESET больше двух секунд. Тахометр

Вероятность попасть в аварию увели-

переходит в нормальный режим работы.

чивается, если не следить должным

образом за обстановкой на дороге. Не

концентрируйте свое внимание на ин-

дикаторе необходимости переключения

передачи, используя для наблюдения

за дорогой только периферическое

зрение.

Не переключайтесь на высокой ско-

рости, при переходе на более низкую

передачу, иначе частота вращения дви-

гателя может чрезмерно повыситься.

Мало того, что это может вызвать по-

вреждение двигателя, заднее колесо

может потерять сцепление с дорогой,

а это может привести к аварии. Пониже-

ние передачи (с любой передачи) долж-

но выполняться при частоте вращения

двигателя ниже 5 000 об/мин.

262 ОБЩИЕ СВЕДЕНИЯ

ПРИМЕЧАНИЕ

Модели ZX1000J/K:

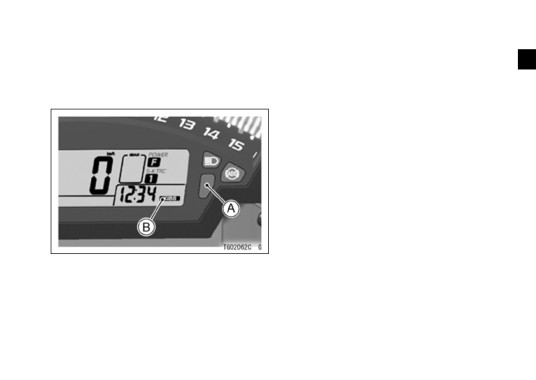

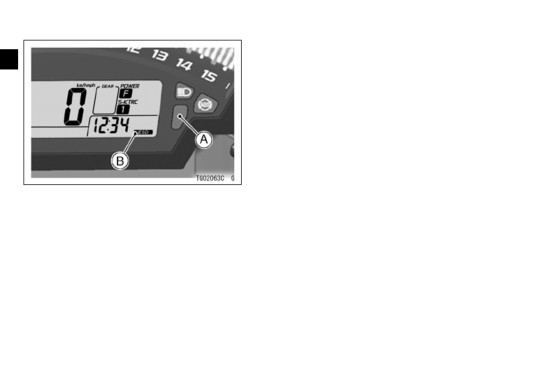

Предупредительный индикатор KIBS

○ (VN1700B/K) Если световой индикатор

(для моделей с KIBS) -

K-ACT ABS мигает, это указывает на

Желтый предупредительный индикатор-

низкое напряжение аккумуляторной

ный сигнал на измерительном приборе

батареи. Если подаваемое от аккуму-

выполняет функцию предупредительно-

ляторной батареи напряжение низкое,

го индикатора KIBS. При неисправности

система K-ACT не работает, но функ-

системы KIBS загорается желтый пред-

циональность ABS при этом сохраняет-

упредительный индикаторный сигнал и вы-

ся. Необходимо выключить зажигание,

свечивается предупредительный символ

чтобы восстановить работоспособ-

«KIBS». При высвечивании сигнальной

ность системы K-ACT. В это время

лампы система KIBS прекращает работу.

аккумуляторная батарея должна быть

Однако система ABS при этом остается

в нормальном состоянии. Если работо-

полностью функциональной.

способность системы не восстанавли-

вается, необходимо проверить K-ACT

ABS у официального дилера Kawasaki.

(Для моделей, оборудованных KTRC)

:

Световым индикатором KTRC

на тахометре отображается состояние

функционирования системы KTRC. Более

подробная информации о системе KTRC

приведена в разделе Противобуксовочная

система Kawasaki (KTRC) главы ТЕХНИКА

УПРАВЛЕНИЯ МОТОЦИКЛОМ.

ОБЩИЕ СВЕДЕНИЯ 263

Если загорелся желтый предупредитель-

Предупредительный индикаторный

ный индикаторный сигнал и высветился

сигнал системы демпфирования руля

предупредительный символ «KIBS», систе-

с электронным управлением -

му KIBS необходимо проверить у офици-

Желтый световой индикатор выполняет

ального дилера Kawasaki.

функцию предупредительного индикатора

системы демпфирования руля с электрон-

ным управлением. При наличии неисправ-

ности в системе демпфирования руля

с электронным управлением высвечива-

ется световой индикатор и отображается

символ «ESD». Однако этим также может

указываться на неисправность в системе

зарядки (аккумуляторной батареи, напри-

мер). При высвечивании контрольной лам-

пы следует убедиться, что аккумуляторная

батарея полностью заряжена. Если акку-

муляторная батарея полностью заряжена,

а контрольная лампа продолжает светить-

A.

Желтый предупредительный инди-

ся, следует проверить систему демпфиро-

каторный сигнал

вания руля с электронным управлением

B.

Символ KIBS

у официального дилера Kawasaki.

В случае отказа системой демпфирова-

ния руля с электронным управлением под-

держивается последняя настройка демп-

фирующего усилия.

264 ОБЩИЕ СВЕДЕНИЯ

A. Желтый предупредительный инди-

каторный сигнал

B. Предупредительный символ систе-

мы демпфирования руля с электрон-

ным управлением

ОБЩИЕ СВЕДЕНИЯ 265

Световой индикатор ABS (для моделей с KIBS) -

:

Обычно световой индикатор ABS включается при установке замка зажигания в по-

ложение «ON», и выключается вскоре после начала движения мотоцикла. Если ABS в нор-

мальном состоянии, он остается выключенным. Если световой индикатор не гаснет, в системе

ABS может быть одна из перечисленных ниже неисправностей. Вы должны проверить ABS

у официального дилера Kawasaki.

● Световой индикатор не загорается при выключении зажигания.

● Световой индикатор продолжает гореть после начала движения мотоцикла.

● Световой индикатор горит во время движения.

Помните, система ABS не функционирует, если горит световой индикатор. Если система ABS

не в рабочем состоянии, передний и задний тормоз работают как обычная тормозная система.

Предупредитель-

Многофункцио-

Состояние тор-

Световой инди-

Состояние

ный индикатор

нальный измери-

мозов

катор ABS

(желтый)

тельный прибор

Нормальное

KIBS

Выключен

Выключен

Нет

Информация

по двигателю,

ABS

Выключен

Включен

KIBS

ошибка коммуни-

кации

Снижение напря-

Пониженное на-

жения аккумуля-

Мигает

Выключен

Нет

пряжение ABS

торной батареи

Неисправность

Тормоз в рабо-

Включен

Выключен

Нет

ABS

чем состоянии

содержание   ..  16  17  18  19   ..
