Мотоцикл Кавасаки Ninja 300 (ABS). Руководство - часть 3

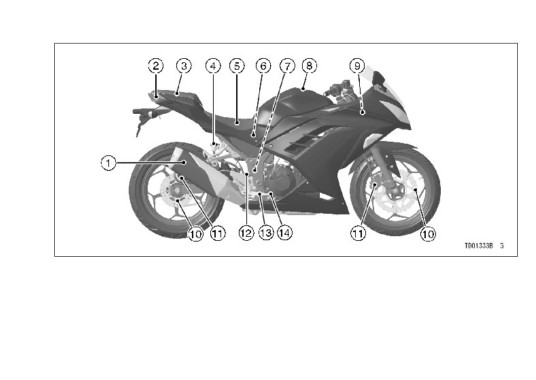

ОСНОВНАЯ ИНФОРМАЦИЯ 33

1.

Глушитель

9.

Расширительный бачок охлаждающей жид-

2.

Габаритный огонь/стоп-сигнал

кости

3.

Сиденье пассажира

10. Тормозные диски

4.

Бачок тормозной жидкости (зад)

11. Тормозные суппорта

5.

Сиденье водителя

12. Задний выключатель стоп-сигнала

6.

Воздушный фильтр

13. Педаль заднего тормоза

7.

Задний амортизатор

14. Смотровое окно уровня масла

8.

Крышка топливного бака

34 ОСНОВНАЯ ИНФОРМАЦИЯ

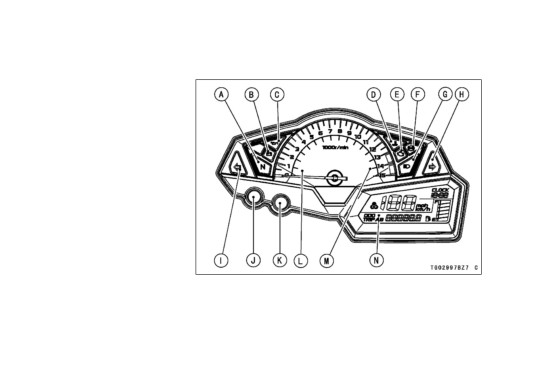

Контрольные приборы

A.

Индикатор нейтральной передачи

B.

Контрольная лама заряда батареи

C.

Контрольная лампа давления

масла

D.

Контрольная лампа температуры

охлаждающей жидкости

E.

Контрольная лампа состояния

двигателя

F.

Индикатор системы AБС

(только на моделях с АБС)

G.

Индикатор дальнего света

H.

Индикатор правого указателя

поворота

I.

Индикатор левого указателя

поворота

J.

Левая кнопка

K.

правая кнопка

ЗАМЕТКА

L.

Тахометр

{{

Не рекомендуется переключать

режимы

M.

Красная зона

отображения приборной панели во время

N.

Многофункциональная панель

движения. Это может повлиять на без-

опасность эксплуатации.

ОСНОВНАЯ ИНФОРМАЦИЯ 35

Тахометр

Тахометр показывает количество оборотов

коленвала двигателя в минуту. На правой сто-

роне панели тахометра расположен участок,

называемый «красной зоной». Обороты дви-

гателя в красной зоне находятся выше реко-

мендованных максимальных оборотов и выше

оборотов эффективной производительности.

ПРИМЕЧАНИЕ

Не допускается длительная работа дви-

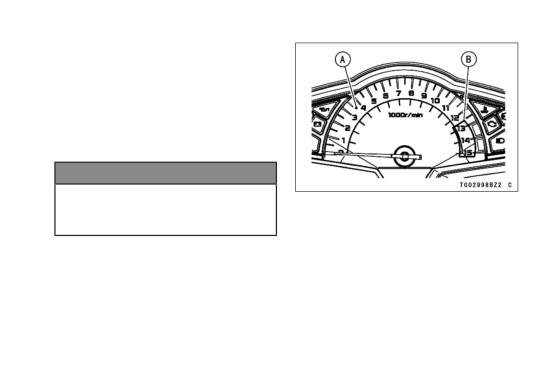

A. Тахометр

гателя на оборотах, превышающих мак-

B. Красная зона

симальные (в красной зоне). Это может

привести к повреждению двигателя.

При повороте ключа зажигания в положение

«ON», стрелка тахометра поворачивается до

максимальных значений и обратно для прове-

дения самодиагностики. Если стрелка тахоме-

тра не проходит самодиагностику, обратитесь

к авторизованному дилеру Кавасаки.

36 ОСНОВНАЯ ИНФОРМАЦИЯ

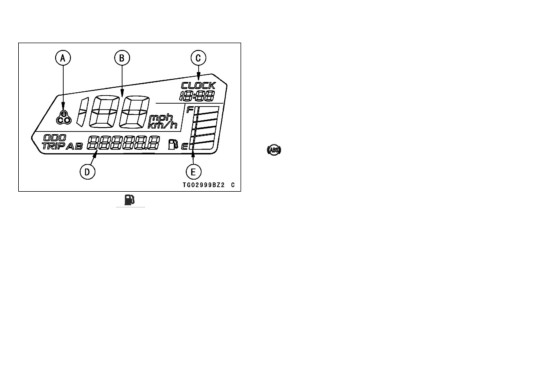

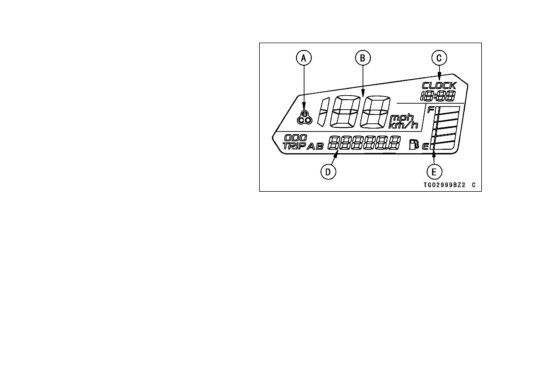

Многофункциональная панель

A. Индикатор экономичного режима езды

B. Спидометр

C. Часы

D. Многофункциональный дисплей

- Одометр

- Счетчик суточного пробега A

- Счетчик суточного пробега В

E. Индикатор уровня топлива

При повороте ключа зажигания в положение

«ON» все сегменты приборной панели вклю-

чаются на несколько секунд, после чего при-

борная панель начинает работать в штатном

режиме.

ОСНОВНАЯ ИНФОРМАЦИЯ 37

Спидометр

ЗАМЕТКА

Спидометр показывает цифровое значение

{{

Не рекомендуется эксплуатировать мо-

скорости мотоцикла.

тоцикл с приборной панелью, включенной

в некорректный режим отображения про-

Отображение дисплея

бега (миль/ч или км/ч). Переключите режим

Отображение дисплея спидометра может

отображения, как описано ниже.

быть переключено между метрической (км/ч)

и имперской

(миль/ч) системой измерений.

Для изменения режима отображения:

Перед началом эксплуатации убедитесь, что

●●

Переключитесь на одометр, нажимая левую

приборная панель включена в соответствии с

кнопку.

местными требованиями.

●●

Режим отображения миль/ч или км/ч пере-

ключается при нажатии правой кнопки, одно-

временно с нажатой левой кнопкой.

миль/ч ← → км/ч

Многофункциональный дисплей

Многофункциональный дисплей может быть

переключен между различными режимами при

помощи левой кнопки. Режимы включаются в

следующем порядке:

Одометр → Счетчик суточного пробега A →

Счетчик суточного пробега В → Одометр...

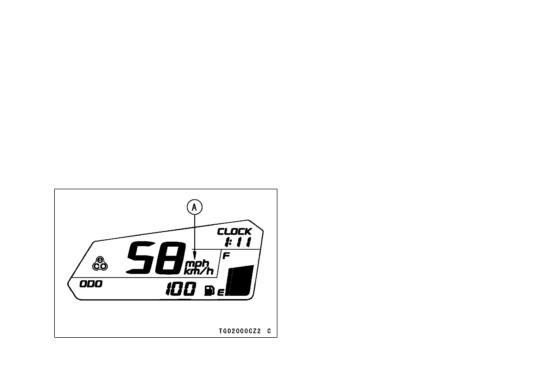

А. Дисплей км/ч миль/ч

38 ОСНОВНАЯ ИНФОРМАЦИЯ

ЗАМЕТКА

ЗАМЕТКА

{{

Не нажимайте на кнопки приборной панели

{{

Данные сохраняются в памяти, даже при

во время движения на мотоцикле. Это мо-

отключении батареи.

жет быть небезопасно.

{{

При достижении показаний 999999 счетчик

{{

е рекомендуется эксплуатировать мото-

останавливается и блокируется.

цикл с приборной панелью, включенной в

некорректный режим отображения пробе-

Счетчики суточного пробега А и В

га (миль/ч или км/ч).

Счетчики суточного пробега показывает рас-

стояние в километрах или милях с момента по-

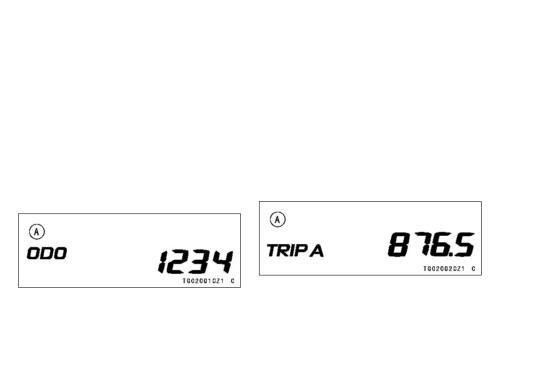

Одометр

следнего сброса на 0.

Одометр показывает общий пробег транс-

Счетчик А: 0.0 ~ 9999.9

портного средства (в километрах либо милях).

Счетчик B: 0.0 ~ 9999.9

Данный счетчик не может быть обнулен.

A. Счетчик суточного пробега А

А. Одометр

Для обнуления показаний счетчика (после

остановки мотоцикла):

ОСНОВНАЯ ИНФОРМАЦИЯ 39

●●

Нажмите левую кнопку для отображения ре-

●●

Нажмите правую кнопку более чем на 2 се-

жимов счетчиков суточного пробега А или В.

кунды. Цифры часов и минут начнут мигать.

●●

Нажмите правую кнопку и держите ее.

●●

Через 2 секунды цифры сбросятся на 0.0,

и начнут отсчет при начале движения мото-

цикла. Счетчики будут работать до сброса

на 0.

ЗАМЕТКА

{{

Данные сохраняются при выключении за-

●●

Нажмите правую кнопку. Цифры часов нач-

жигания.

нут мигать. Нажимайте левую кнопку для

{{

При обнулении счетчика он начнет отсчет

увеличения значения.

заново при начале движения мотоцикла.

{{

При достижении показаний счетчика

9999.9 он обнуляется и продолжает от-

счет с 0.0 во время движения.

{{

При отключении аккумуляторной батареи

показания счетчика сбрасываются на 0.0.

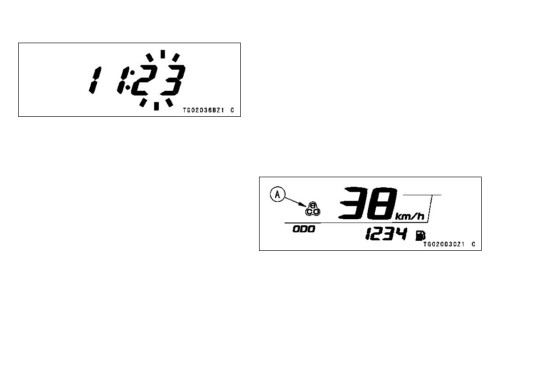

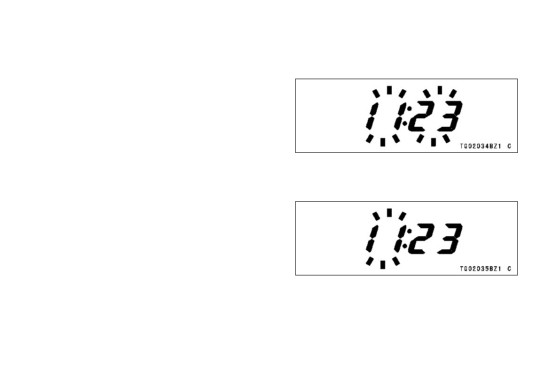

Часы

●●

Нажмите правую кнопку. Цифры минут нач-

Для установки времени на часах:

нут мигать, а цифры часов - перестанут.

●●

Поверните ключ в замке зажигания в поло-

Нажимайте левую кнопку для увеличения

жение “ON”.

значения.

●●

Нажмите левую кнопку и включите режим

отображения одометра.

40 ОСНОВНАЯ ИНФОРМАЦИЯ

{{

При отключении батареи показания часов

сбрасываются на 1:00 и часы снова начина-

ют работать при подключении батареи.

Индикатор экономичного режима езды

Индикатор загорается при езде в оптималь-

ном для сохранения топлива режиме. Наблю-

●●

Нажмите правую кнопку. Цифры часов и ми-

дение за данным индикатором может помочь

нут опять начнут мигать.

водителю управлять мотоциклом с максималь-

●●

Нажмите левую кнопку. Дисплей перестанет

ной экономией топлива.

мигать и часы начнут функционировать в

штатном режиме.

ЗАМЕТКА

{{

Быстрое левой кнопки моментально уве-

личивает показание часов/минут на

1

пошагово. Нажатие и удержание кнопки

увеличивает показание часов/минут не-

А. Индикатор экономичного режима езды

прерывно.

{{

Часы работают в штатном режиме от

независимого источника питания, даже

при выключенном зажигании.

42 ОСНОВНАЯ ИНФОРМАЦИЯ

Индикаторные лампы

Индикаторная лампа нейтральной пере-

дачи

N : При включении нейтральной передачи

включается данный индикатор.

Индикаторная лампа системы АБС (толь-

ко на моделях, оборудованных АБС)

: Индикатор АБС

(Антиблокировочной

Системы тормозов) включается при повороте

ключа зажигания в положение «ON» и выклю-

чается через некоторое время после начала

A. Символ топлива (

)

движения мотоцикла. В случае, если АБС

B. Сегмент (E)

работает нормально, индикатор остается вы-

ключенным. Если система не в порядке, инди-

В случае неисправности (например, замыка-

катор остается включенным. Когда индикатор

ния проводов) все сегменты и символ топлива

АБС включен, антиблокировочная система не

начнут мигать. Обратитесь к авторизованному

работает. Однако, обычная тормозная систе-

дилеру Кавасаки для проведения проверки как

ма продолжает функционировать в штатном

можно скорее.

режиме.

ЗАМЕТКА

{{

Переключение функций приборной панели

осуществляется при нажатии левой кноп-

ки, даже при включенном символе низкого

уровня топлива.

ОСНОВНАЯ ИНФОРМАЦИЯ 43

Для получения более подробной информации

Контрольная лампа давления масла

обратитесь к разделу «ОСНОВЫ УПРАВЛЕ-

: Контрольная лампа давления масла

НИЯ МОТОЦИКЛОМ» данного руководства.

включается в случае критического понижения

давления масла в двигателе, либо при пово-

Индикатор дальнего света

роте ключа в замке зажигания, при выклю-

: Индикатор дальнего света включается

ченном двигателе. Лампа гаснет при запуске

при переключении фары в режим дальнего

двигателя, когда давление масла достигает

света.

достаточно высокого значения. Если лампа

не гаснет при работе двигателя - обратитесь к

Индикатор указателей поворота

официальному дилеру Кавасаки для проверки

: Индикатор указателей поворота вклю-

масляной системы. Обратитесь к разделу «Об-

чается, если включен левый или правый ука-

служивание и регулировка» для получения бо-

затель поворота.

лее подробной информации.

Контрольные лампы

Контрольная лампа заряда аккумулятора

: Контрольная лампа загорается, если

напряжение зарядки понижается ниже

11В

либо повышается выше 16В. В случае, если

эта лампа загорелась при заведенном двига-

теле - обратитесь к официальному дилеру Ка-

васаки для проверки.

44 ОСНОВНАЯ ИНФОРМАЦИЯ

Контрольная лампа температуры охлаж-

Контрольная лампа состояния двигателя

дающей жидкости

: Контрольная лампа состояния двигате-

: Контрольная лампа температуры охлаж-

ля включается при повороте ключа зажигания

дающей жидкости загорается, когда темпе-

в положение «ON» и выключается через неко-

ратура охлаждающей жидкости поднимается

торое время, после проверки функционирова-

выше 118° C во время работы двигателя. Она

ния всех цепей управления двигателем. Также

служит для предупреждения водителя о том,

эта лампа включается в случае возникновения

что двигатель перегрет. В случае включения

неисправностей в цепях системы впрыска то-

этой контрольной лампы необходимо немед-

плива (DFI). Если данная лампа мигает - за-

ленно заглушить двигатель и проверить уро-

пустить двигатель не удастся. В случае, если

вень охлаждающей жидкости в бачке после

лампа продолжает гореть - обратитесь к авто-

остывания. В случае повторного включения

ризованному дилеру Кавасаки для проверки

лампы обратитесь к авторизованному дилеру

системы охлаждения.

Кавасаки для проверки системы охлаждения.

ПРИМЕЧАНИЕ

Запрещается длительная эксплуатация

мотоцикла с включенной контрольной

лампой температуры охлаждающей жид-

кости. Это приведет к повреждению дви-

гателя от перегрева.
