ОБЩАЯ ИНФОРМАЦИЯ 23

: Индикатор указателей поворота вклю-

: Индикатор уровня топлива загорается при

чается, если включен левый или правый ука-

включении зажигания для проверки и выклю-

затель поворота.

чается после проведения самодиагностики.

Также контрольная лампа включается и на

N : При включении нейтральной передачи

приборной панели начинает мигать символ

включается данный индикатор.

“FUEL”, когда в баке остается приблизительно

3.1 л топлива.

FI : Контрольная лампа системы впрыска (FI)

загорается при включении зажигания для про-

верки и выключается после проведения само-

диагностики.

Также контрольная лампа включается в слу-

чае возникновения неполадок в системе впры-

ска топлива (DFI). В случае мигания данной

контрольной лампы обратитесь к авторизован-

В данном случае необходимо заправить бак

ному дилеру Кавасаки для проверки системы

топливом при первой же возможности.

впрыска.

В случае, если мотоцикл стоит на боковом

упоре, индикатор не может показывать кор-

ректный уровень топлива в баке. Установите

мотоцикл вертикально для проверки уровня

топлива.

24 ОБЩАЯ ИНФОРМАЦИЯ

Ключ

Замок зажигания/замок рулевой

На мотоцикле используется универсальный

колонки

ключ, необходимый для: замка зажигания/за-

Замок зажигания

- четырехпозиционный,

пирания рулевой колонки, замка сиденья, зам-

управляемый ключом. Ключ можно вынуть

ка для мотошлема и крышки топливного бака.

только в положениях OFF, LOCK и P (парковка).

Болванки ключей доступны для продажи у

Вашего авторизованного дилера Кавасаки. В

случае необходимости можно заказать допол-

нительные ключи у дилера, используя ориги-

нальный ключ как образец.

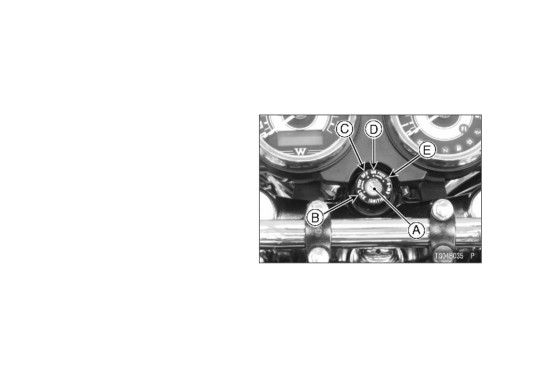

A. Замок зажигания/замок рулевой колонки

B. Положение LOCK (заперто)

C. Положение OFF (выключено)

D. Положение ON (включено)

E. Положение P (парковка)

ОБЩАЯ ИНФОРМАЦИЯ 25

OFF

двигатель выключен. Все электриче-

ские цепи выключены.

Работа замка зажигания:

двигатель включен. Все электрообо-

Выклю-

Вклю-

(Р)

чено

Парковка

рудование может использоваться.

1. Поверните руль влево до упора

LOCK

рулевая колонка заблокирована. Дви-

2а. Для включения режима парковки нажмите

гатель выключен. Все электрические

ключ вниз и доверните в положение Р.

цепи выключены. Рулевая колонка за-

2в. Для блокировки рулевой колонки повер-

Блокировка

ните ключ в положение OFF, нажмите его

блокирована.

вниз и поверните в положение LOCK.

рулевой

рулевая колонка заблокирована. Дви-

колонки

(пар-

гатель выключен. Габаритные огни

ковка)

включены. Остальные электрические

цепи отключены.

ПРИМЕЧАНИЕ

{{

Габаритные огни включаются, когда ключ

в замке зажигания повернут в положение

ON. Фара включается после запуска дви-

гателя. Во избежание разряда батареи за-

пускайте двигатель сразу после поворота

ключа в положение “ON”.

{{

В случае, если Вы оставите включенным

парковочный режим (P) на длительное вре-

мя (более 1 часа), аккумуляторная батарея

полностью разрядится.

26 ОБЩАЯ ИНФОРМАЦИЯ

Правый блок рулевых

ПРИМЕЧАНИЕ

переключателей

{{

Нажатие данной кнопки останавливает

Кнопка выключения двигателя

двигатель. При этом, все электрические

Дополнительно к замку зажигания, кнопка

цепи остаются включены. Для выключения

должна быть в положении рисунок для

двигателя в обычной ситуации пользуй-

запуска двигателя.

тесь замком зажигания.

Данная кнопка предназначена для аварий-

ной остановки двигателя. В случае необходи-

мости нажмите ее в положение

для вы-

ключения двигателя.

A. Кнопка выключения двигателя

B. Кнопка стартера

ОБЩАЯ ИНФОРМАЦИЯ 27

Кнопка стартера:

Левый блок рулевых

Кнопка стартера запускает электростартер,

переключателей

когда включена нейтральная передача.

Нажав на кнопку выбора режима света,

Обратитесь к разделу «Запуск двигателя»

можно выбрать включение дальнего либо

для получения более подробной информации. ближнего света фары. При включении режима

дальнего света фары (

) загорается инди-

каторная лампа дальнего света.

Дальний свет

(

)

Ближний свет

(

)

A. Кнопка выбора режима света

B. Выключатель указателей поворота

C. Кнопка звукового сигнала

28 ОБЩАЯ ИНФОРМАЦИЯ

Выключатель указателей поворота:

Регулировка положения рычага

При включении левого (

) либо правого

тормоза/сцепления

(

) указателей поворота, включается и на-

На рычагах тормоза и сцепления присут-

чинает мигать соответствующая индикаторная

ствует возможность регулировки. На рычаге

лампа. Для отключения мигания, нажмите на

тормоза присутствует 4-ех позиционная регу-

кнопку указателей поворота.

лировка, на рычаге сцепления - 5-ти позици-

онная. Потяните рычаг вперед и совместите

Кнопка звукового сигнала:

цифру на регуляторе с треугольником на ры-

При нажатии на кнопку включается звуковой

чаге. Минимальная дистанция от рычага до

сигнал.

рукоятки находится на цифре 4 для рычага

тормоза и на цифре 5 для рычага сцепления.

Максимальная дистанция от рычага до рукоят-

ки - в положении 1.

ОБЩАЯ ИНФОРМАЦИЯ 29

Крышка топливного бака

Для открывания крышки топливного бака

вставьте ключ зажигания в крышку и поверни-

те его направо.

Для закрывания крышки, нажмите ее вниз

до упора с вставленным в нее ключом. Ключ

можно извлечь, повернув его влево, в началь-

ное положение.

ПРИМЕЧАНИЕ

{{

Невозможно закрыть крышку топливного

бака без ключа, а ключ нельзя вынуть, пока

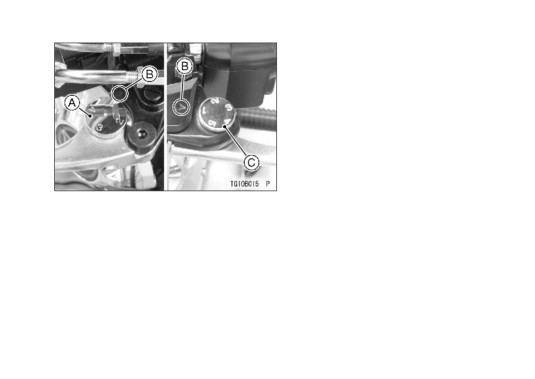

A. Регулятор рычага тормоза

крышка не будет закрыта.

B. Отметка

C. Регулятор рычага сцепления

30 ОБЩАЯ ИНФОРМАЦИЯ

ПРИМЕЧАНИЕ

Топливо

{{

Не нажимайте на ключ при закрывании

Требования к топливу:

крышки, она не сможет закрыться.

Необходимо использовать только неэтили-

рованный бензин с октановым числом, опи-

санным ниже.

Запрещается использование топлива с ок-

тановым числом ниже, чем рекомендует дан-

ное руководство, во избежание серьезного по-

вреждения двигателя.

Октановое число бензина характеризует

устойчивость топлива к детонации. Наиболее

часто используемый термин для описания

октанового числа топлива, это исследова-

тельское октановое число (Research Octane

Number - RON).

A. Ключ

ПРЕДОСТЕРЕЖЕНИЕ

B. Крышка топливного бака

Запрещается использование этилиро-

ванного топлива, так как это может по-

вредить каталитический конвертер. Для

получения более подробной информации

обратитесь к разделу

«Каталитический

конвертер».

ОБЩАЯ ИНФОРМАЦИЯ 31

Тип топлива:

неэтилированный

ПРЕДОСТЕРЕЖЕНИЕ

бензин

Если при работе двигателя чувствуется

Содержание этанола:

10% или меньше

детонация либо удары, используйте то-

Минимальное окта-

пливо другого производителя либо с бо-

новое число (RON):

лее высоким октановым числом.

Качество топлива также очень важно. То-

пливо низкого качества, либо не удовлет-

воряющее стандартам индустрии может

ПРЕДОСТЕРЕЖЕНИЕ

привести к понижению рабочих характе-

Запрещается использовать топливо, со-

ристик. Проблемы, возникшие в резуль-

держащее более 10% этанола или других

тате использования низкокачественного

окислителей. Это может привести к по-

топлива, не покрываются гарантией Ка-

вреждению топливной системы и пони-

васаки.

жению рабочих характеристик двигателя.

Тип топлива и октановое число

Используйте чистый неэтилированный бен-

зин с содержанием этанола не выше 10%, и

октановым числом равным, либо выше ука-

занного в таблице.

32 ОБЩАЯ ИНФОРМАЦИЯ

Заправка топливом:

A. Крышка бака

Перед заправкой топливом необходимо за-

B. Топливный бак

глушить двигатель и убедиться, что заправка

C. Верхняя отметка

происходит в хорошо проветриваемом месте

D. Заливная горловина

без источников искр или открытого пламени.

Бензин является легковоспламенимым и мо-

жет взорваться при некоторых условиях. Не

ПРЕДУПРЕЖДЕНИЕ

рекомендуется производить заправку во вре-

Бензин является легковоспламеняющим-

мя дождя или в сильно запыленных местах во

ся веществом и может взорваться при

избежание загрязнения топлива.

некоторых условиях. При заправке топли-

вом необходимо выключить двигатель и

повернуть ключ зажигания в положение

«OFF». Не курить! Убедитесь, что побли-

зости отсутствуют источники открытого

пламени и искр. Никогда не заполняйте

топливный бак полностью. При нагреве

топливо расширяется и может быть про-

лито через вентиляционное отверстие в

крышке топливного бака. После заправки

убедитесь, что крышка топливного бака

плотно закрыта. Пролившееся топливо

необходимо немедленно вытереть вето-

шью.

ОБЩАЯ ИНФОРМАЦИЯ 33

Упоры

ПРЕДОСТЕРЕЖЕНИЕ

Мотоцикл оснащен двумя упорами: боковым

Некоторые компоненты топлива могут

и центральным.

привести к потемнению либо поврежде-

ниям лако-красочного покрытия. Будьте

осторожны при заправке.

A. Боковой упор

ПРИМЕЧАНИЕ

{{

Поверните руль влево при использовании

бокового упора.

Не сидите на мотоцикле, когда он установ-

лен на боковой либо центральный упор.

34 ОБЩАЯ ИНФОРМАЦИЯ

Перед посадкой на мотоцикл откиньте боко-

Для установки мотоцикла на центральный

вой упор полностью вверх.

упор, наступите на упор и потяните мотоцикл

вверх и назад, используя рукоятку пассажира.

ПРИМЕЧАНИЕ

Не поднимайте мотоцикл за сиденье, так как

{{

Мотоцикл оборудован датчиком бокового

это может повредить его.

упора. Датчик предотвращает запуск дви-

гателя с выдвинутым боковым упором на

любой передаче, кроме нейтральной.

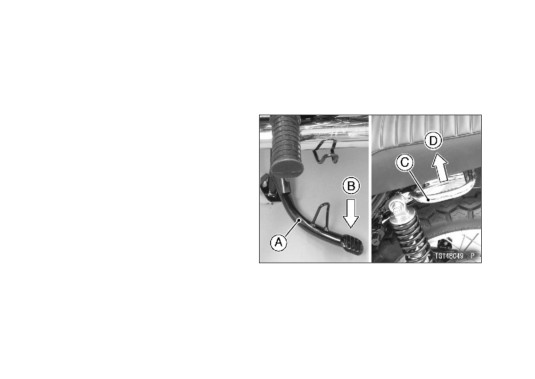

A. Центральный упор

B. Место нажатия ногой

C. Рукоятка пассажира

D. Направление подъема

ОБЩАЯ ИНФОРМАЦИЯ 35

Сиденье

Установка сиденья

Снятие сиденья

●●

Установите сиденье так, чтобы вставка на

●●

Для снятия сиденья необходимо вставить

передней части попала в прорезь в раме, а

ключ в замок блокировки сиденья и повер-

направляющие в задней части - в соответ-

нуть его по часовой стрелке.

ствующие отверстия.

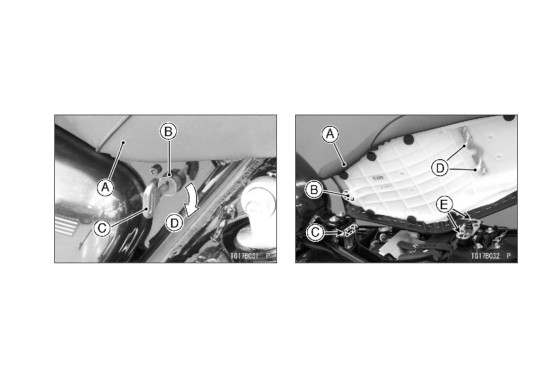

A. Сиденье

B. Замок блокировки сиденья

B. Вставка

C. Ключ

C. Прорезь

D. Повернуть по часовой стрелке

D. Направляющие

E. Отверстия

●●

Нажмите сиденье вниз до щелчка.

36 ОБЩАЯ ИНФОРМАЦИЯ

●●

Потяните за передний и задний край сиде-

Крепление мотошлема

нья, чтобы убедиться, что оно плотно стоит

Мотошлем может быть прикреплен к мото-

на месте.

циклу используя специальный замок, располо-

женный с левой стороны мотоцикла, либо на

петлю, расположенную под сиденьем.

Замок мотошлема

Для открывания замка мотошлема, вставь-

те ключ в замок и поверните его по часовой

стрелке.

A. Замок мотошлема

B. ключ

ОБЩАЯ ИНФОРМАЦИЯ 37

Петля для мотошлема

ПРЕДУПРЕЖДЕНИЕ

Мотошлем может быть прикреплен к мото-

циклу, используя специальную петлю. Прикре-

Езда со шлемом, прикрепленным к замку

пите шлем ремешком за петлю и установите

либо петле может привести к несчастно-

сиденье на место.

му случаю! Не используйте мотоцикл со

шлемом, прикрепленным к замку.

A. Петля для мотошлема

38 ОБЩАЯ ИНФОРМАЦИЯ

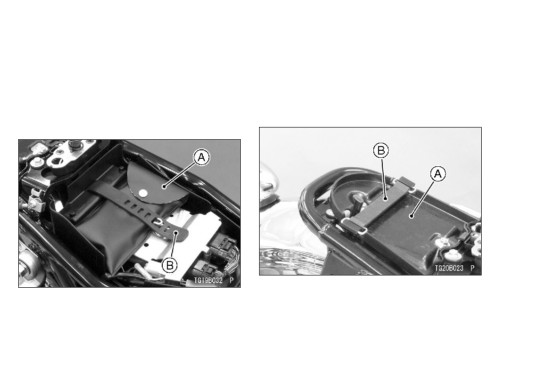

Набор инструмента

Емкость для документов

Набор инструмента расположен под сиде-

Емкость для документов расположена под

ньем. Набор содержит инструмент, который

сиденьем. Она используется для хранения

может оказаться полезным при ремонте в до-

инструкции по эксплуатации и других докумен-

роге, для настройки отдельных узлов и прове-

тов, которые необходимо иметь во время экс-

дения обслуживания мотоцикла. Всегда хра-

плуатации мотоцикла.

ните набор инструмента на мотоцикле.

A. Емкость для документов

A. Набор инструмента

B. Резиновая крепежная петля

Мотоцикл Кавасаки W800. Руководство - часть 2
