Максискутер CFMoto JetMax CF250T-6A. Руководство - часть 3





- 5 -

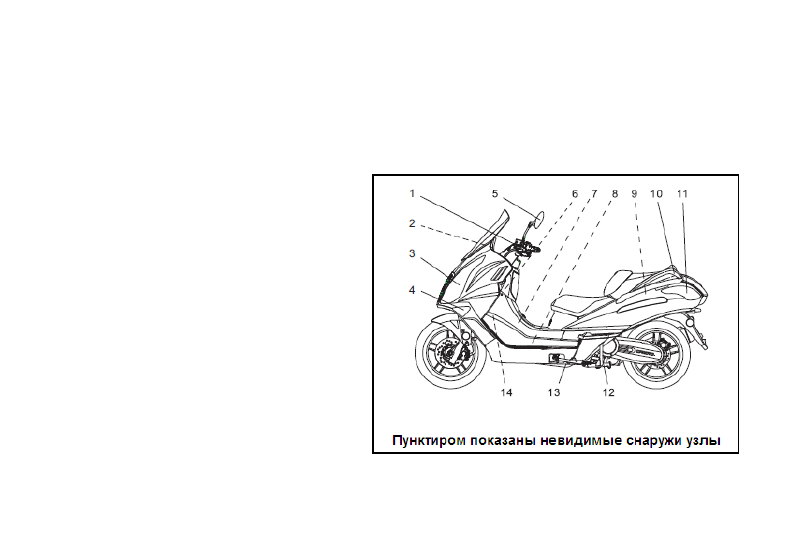

РАСПОЛОЖЕНИЕ УЗЛОВ И АГРЕГАТОВ ТРАНСПОРТНОГО СРЕДСТВА

1.

Рычаг тормоза заднего колеса.

2.

Щиток приборов.

3.

Левая фара.

4.

Передний левый указатель поворота.

5.

Левое зеркало заднего вида.

6.  Бардачок.
7.

Горловина топливного бака.

8.

Топливный бак.

9.

Грузовой отсек.

10.  Задний поручень.
11.  Задний левый указатель поворота.
12.  Центральная подставка.
13.  Боковая стойка.
14.  Аккумулятор.

- 6 -

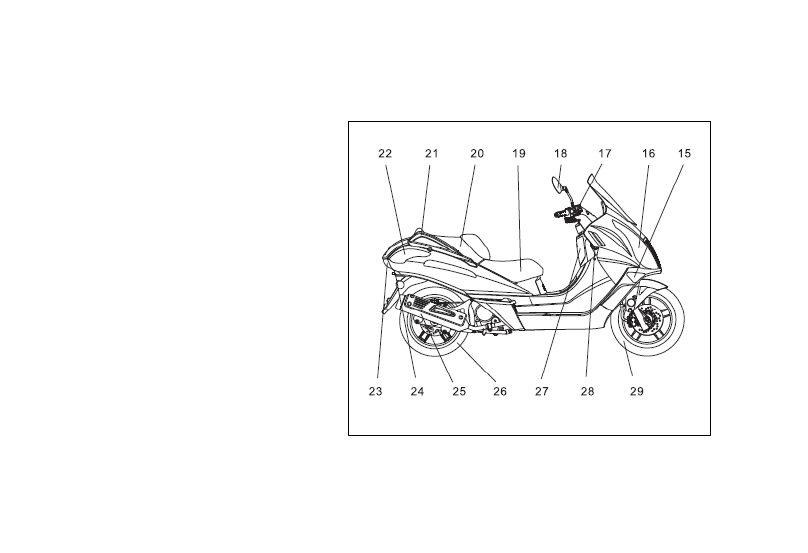

15.  Передний правый указатель поворотов.
16.  Правая фара.
17.  Рычаг тормоза переднего колеса.
18.  Правое зеркало заднего вида.
19.  Водительское сиденье.
20.  Пассажирское сиденье.
21.  Задний поручень.
22.  Задний правый указатель

поворотов.

23.  Задний фонарь.
24.  Плафон подсветки номерного

знака.

25.  Глушитель.
26.  Заднее колесо.
27.  Бардачок.
28.  Замок зажигания.
29.  Переднее колесо.





- 7 -

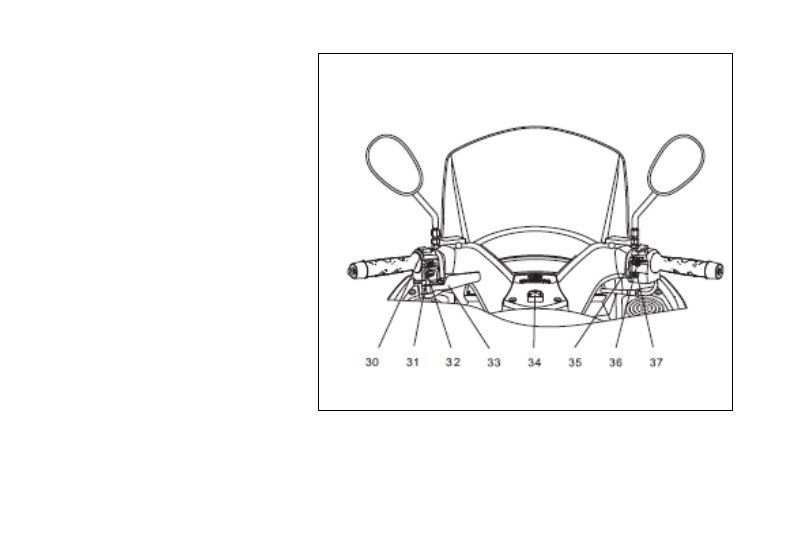

30.  Переключатель света

Ближний/дальний.

31.  Блок управления

электроприборами.

32.  Кнопка сигнала.
33.  Рычаг парковочного

тормоза.

34.  Выключатель

аудиосистемы.

35.  Аварийный выключатель

электропитания двигателя.

36.  Выключатель ночной

подсветки.

37.  Кнопка запуска двигателя.

- 8 -

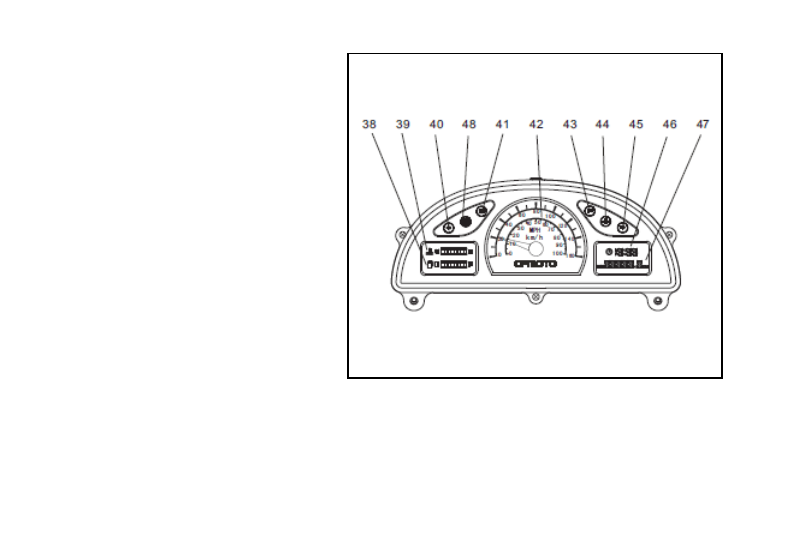

38.  Указатель уровня топлива.
39.  Указатель температуры ОЖ

(двигателя).

40.  Индикатор включения указателя

поворота влево.

41.  Индикатор включения дальнего

света.

42.  Спидометр.
43.  Индикатор включения

парковочного тормоза.

44.  Сигнальная лампа датчика

давления масла.

45.  Индикатор включения указателя

поворота вправо.

46.  Часы.
47.  Указатель пробега.
48.  Лампа «Check engine»
